Болезнь приборных панелей ВАЗ VDO

Болезнь приборных панелей ВАЗ VDO

Многие владельцы автомобилей Лада 2110, 2111, 2112, 2113, 2114 и Калина сталкивались с проблемой отказа переключения между показаниями штатного бортового компьютера либо скачущими стрелками на панели. В приборной панели «VDO» данной неисправности есть три причины.

Зависание стрелок приборной панели на Калине

на болту, где крепятся провода от всех приборов. в самом подрулевом переключателе. одного из двух резисторов E6E на плате панели.

Если у вас наблюдаются неисправности панели vdo и не работают какие-то показатели, читайте статью мы рассмотрим как произвести ее ремонт.

Нарушенные контакты массы

Проявляется данная проблема на панели путем отображения неправильной информации, стрелка тахометра может опускаться ниже настоящего уровня. Стрелки остальных приборов также могут зависать, как постоянно так и на короткий период времени. Также может пропадать подсветка панели, а стрелки будут показывать правильные данные.

Болт фиксации проводов массы от всех приборов

Путем проб и ошибок было установлено, что данные глюки могут возникать по причине того, что нарушен контакт массы. Под приборной панелью у правой ноги водителя (около педали газа) расположено специальное крепление, к которому фиксируются провода массы от всех приборов.

Для решение такой неисправности в работе приборной панели VDO необходимо просто улучшить контакт. Открутите болт на “8”, отсоедините и зачистите все контакты, подходящие к нему. Для надежности желательно обработать их средством “очиститель электронных контактов”. После этого останется только подсоединить провода и закрутить болт обратно.

Когда же часть стрелок работает, а часть совсем нет – причина, скорее всего, в их приводных моторчиках. Тогда отремонтировать панель, можно только заменой моторчиков привода стрелок.

Нижняя строка маршрутного дисплея

Если у вас перестали переключаться параметры, которые отображаются в нижней строке маршрутного дисплея (под общим или суточным пробегом), то проблема заключается в подрулевом переключателе.

Он отвечает за переключение между следующими параметрами:

• текущее время;
• температура наружного воздуха;

Кнопки на переключателе срабатывают через раз

• время поездки (действует с последнего обнуления параметров);
• средний расход топлива;
• мгновенный расход топлива (изменяется при движении автомобиля);
• средняя скорость с момента обнуления;
• остаточный запас хода на оставшемся топливе в баке;
• количество израсходованного бензина с момента обнуления.

Проверка подрулевого переключателя

Проверка контактов в корпусе подрулевого переключателя

В тех случаях, года переключение между показаниями БК на панели должно осуществляться переключателем на руле, а этого сделать не удается – стоит убедится в его работоспособности. Данный подрулевой переключатель применяется на панелях: “VDO” 1118-3801010, “Счетмаш” 2170-3801010-01 и “Автоприбор” 1118-3801010-02. Чтобы проверить нормально ли работает подрулевой переключатель, его необходимо снять и разобрать.

Разборка переключателя заключается только в снятии крышки, которая удерживается небольшой металлической защелкой в виде скобы. Под крышкой проходят 4 контакта, которые подсоединяются к кнопке Reset и к переключателям. От кнопки “Reset” отходят желтый и черный провода. От верхней кнопки переключателя отходят зеленый и красный провода. Все эти контакты необходимо проверить мультиметром на наличие сопротивления.

Если оно есть, то с переключателем все нормально и нужно разбирать приборную панель для осмотра контактов и дорожек. На панелях VDO с одним окошком выпущенных в 2006-2007 годах есть и вовсе заводской брак – плохой контакт одного из резисторов, который, в процессе езды, трескается и прерывает связь подрулевого переключателя с платой панели.

Устранение неисправности резистора приборной панели VDO

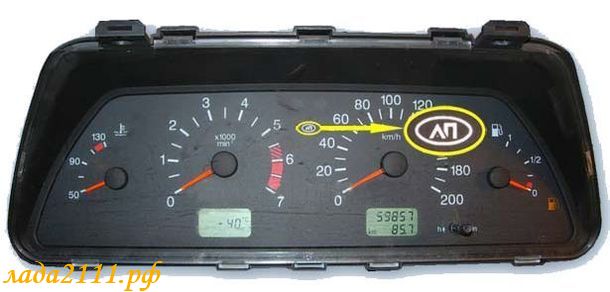

Проблема, описанная ниже, проявляется только на приборных панелях фирмы VDO 2006-2007 годов выпуска под артикулом 1118-3801010. Она устанавливалась с 2004 до 2011 года на модели Калина, Ваз 2110, 2111, 2112, 2113 и 2114. Фирму производителя можем узнать по ее логотипу, расположенному под надписью «km/h»:

Снятая панель приборов VDO

Это связано с ошибкой на производстве. На плате приборной панели находятся два резистора с обозначением «Е6Е». Один из данных резисторов припаивался криво. В результате такого брака, со временем, в припое образовываются трещины из-за которых теряется контакт и бортовой компьютер перестает реагировать на джойстик подрулевого переключателя.

Если подрулевой переключатель исправен, то это однозначно проблема в резисторе «E6E»!

Что нужно для устранения болезни приборок VDO

Для выполнения работы необходимо:

1. Паяльник с тонким наконечником.
2. Припой (олово).
3. Пинцет.
4. Увеличительное стекло.
5. Вилка столовая.
6. Отвертка с наконечником типа «Звездочка».

Для диагностирования данной проблемы необходимо разобрать приборную панель. Чтобы это сделать приборная панель снимается с автомобиля и разбирается. А затем осматривается проблемное место на плате и пропаивается.

Разборка приборной панели VDO

Чтобы разобрать панель VDO необходимо отщелкнуть фронтальную прозрачную пластиковую часть панели, которая держится на шести фиксаторах по контуру. После откручиваются четыре болта типа «звездочка» и далее снимается тыльная крышка. После этого нужно отщелкнуть черный кожух, который остался с фронтальной части панели приборов. Он также держится на пластиковых фиксаторах. Это позволит вам снять с приборной панели верхнее стекло и нижнюю крышку.

Приборная панель со снятым стеклом и нижней крышкой

Чтобы разобрать полностью следует снять стрелки, а потом отщелкнуть защелки с платы.

Для снятия со своих посадочных мест стрелок на панели приборов можно использовать столовую вилку. Прежде чем снимать важно запомнить их местоположение! Вилку необходимо просунуть под стрелку и путем несильных нажиманий и покачиваний сорвать ее со своего посадочного места.

Чтобы не поцарапать шкалу приборов целесообразно подложить под вилку какую-либо мягкую ткань, либо ватный диск.

Расположение металлических фиксаторов в центре платы и пластиковых по краям

Затем приступаем непосредственно к снятию платы с оставшейся части панели приборов. Для этого необходимо отщелкнуть четыре металлических фиксатора в центре, а также четыре пластиковых фиксатора по контуру. На фото данные фиксаторы обведены черными кругами.

Как устранить глюк с переключением показаний бортового компьютера на панели

На плате можно увидеть два резистора «Е6Е». Один из них, тот на который указывает стрелка (он в обведен кружком), расположен криво. Это и является причиной отказа переключения между показаниями данных бортового компьютера.

Криво припаянный резистор на плате панели VDO

Необходимо нагреть паяльником припой и пинцетом подвинуть резистор, после чего основательно припаять контакты резистора к дорожкам. В результате должно получиться вот так:

Результат пропайки резистора E6E

После собираем все в обратной последовательности и проверяем работоспособность. Если все сделано верно, то бортовой компьютер начнет реагировать на джойстик подрулевого переключателя.

Не работает приборная панель ВАЗ-2110: причины, методы устранения неисправности, советы

Случаи, когда приборная панель на ВАЗ-2110 не работает, нередки для обладателей автомобилей отечественного производства. Любая машина обладает кое-какими недочетами, поэтому автовладельцам просто не остается ничего другого, кроме как устранять постоянно возникающие неисправности. А о том, что же делать, когда перестала работать приборная панель на ВАЗ-2110, вы узнаете дальше.

Обустройство

Итак, что же можно увидеть на панели приборов в этом автомобиле? Комбинация состоит из нескольких компонентов:

• показатель температуры антифриза по Цельсию;
• тахометр — количество оборотов силового агрегата;
• индикаторы правого и левого поворотов;
• спидометр — скорость автомобиля;
• резерв топлива — объем топлива в баке;
• изображение бензоколонки — сигнал о необходимости заправки;
• контрольный индикатор запуска габаритов;
• индикатор уровня тормозной жидкости;
• запуск дальнего света фар;
• ручка для регулировки часов;
• дисплей с показателем общего и дневного пробега;
• контрольный индикатор аварийной сигнализации;
• экран с часами;
• уровень заряда аккумулятора;
• check engine — свидетельствует о неисправности двигателя;

• индикатор, показывающий включение ручника;
• уровень давления масла;
• лампочка воздушной заслонки — есть исключительно на карбюраторных двигателях.

Особенности панелей разных моделей ВАЗ-2110

На автомобилях разного года выпуска ВАЗ-2110 можно увидеть различные варианты комбинаций приборов.

• В первых моделях встроена электромеханическая панель с фабричным номером 3801010. Визуально прибор можно запросто опознать по механическому одометру, который вмонтирован в шкалу спидометра. Он приводится от двигателя, а вот остальные указатели функционируют по магнитному принципу. Сзади щитка можно найти две колодки питания, размещенные под прямым углом.
• Чуть позже была выпущена десятка с электронным щитком, снабженным дисплеем внизу спидометра. Изредка встречаются панели с показателем подсоса либо лампочкой подушек безопасности в этом же месте. Существуют автомобили с двойным дисплеем — под спидометром и тахометром.
• Крайне редко встречаются десятки с панелями, предназначенными для ВАЗ-21106. Такие щитки оснащены техническим номером 21106-3801010. Опознать такую панель можно по дисплею внизу тахометра и расширенному спектру спидометра.
• Последние модели ВАЗ-2110 снабжены щитками, унифицированными с моделью 2118. Различие у них одно — комбинация шкал. В отличие от старого образца, на этих щитках указатели размещены хаотично и слегка смещены вправо.

Причины

Не работает приборная панель ВАЗ-2110 — что делать в таком случае? В первую очередь необходимо детально разобраться в ситуации и выявить первоначальные причины проблемы.

Конечно же, самой внушительной неисправностью панели считается ее полный отказ. В такой ситуации перестают работать и сами приборы, и указатели, и контрольные лампочки, а стрелки просто падают вниз. Для решения такой проблемы первым делом следует проверить работоспособность пятнадцатиамперного предохранителя, который обозначается «F6». Зачастую именно он оказывается причиной того, что приборная панель на ВАЗ-2110 не работает.

В целом же, существует несколько наиболее распространенных проблем, свойственных щиткам этой модели авто. Каждая поломка обладает собственными особенностями и способами исправления.

Перегорел предохранитель

Как уже говорилось, неисправность этого элемента щитка нередко приводит к отказу всей панели. Отыскать предохранитель F6 можно в монтажном блоке. Если он все-таки перегорел, очень важно выявить причину поломки. Иначе новая деталь повторит судьбу предыдущей запчасти и точно так же сгорит. Зачастую причина поломки кроется в банальном замыкании электроцепи. После выявления и устранения первоначальной проблемы необходимо просто заменить предохранитель новой деталью.

Кстати, нередко неисправность этой детали становится причиной того, что не работает приборная панель и поворотники на ВАЗ-2110. Так что, если вы столкнулись с такой проблемой, можете смело менять предохранитель.

Прыгают стрелки приборов

Нередко случается так, что они просто начинают прыгать по шкале от минимума до максимума. Обычно, причиной такой неисправности оказывается плохая связь контакта с массой. Ее провод, идущий от щитка, фиксируется на перегородке, отделяющей моторный отсек от салона. Отыскать его можно, сняв магнитолу с гнезда. Но если на ваш автомобиль монтировалась сигнализация, скорее всего, крепление этого провода для большего удобства было перенесено в более удобное место. Обычно, специалисты переставляют его за салонную обшивку, неподалеку от левой ноги водителя.

То же самое может ожидать автовладельцев и после установки магнитолы. В момент фиксации ее минусового кабеля, может быть, массовый провод щитка был некачественно завернут. В результате этой оплошности, под воздействием вибраций, передающихся на кузов машины, кабель мог ослабнуть. Такое случается очень часто, а автовладельцы долго не могут понять, почему на ВАЗ-2010 не работает приборная панель. Стоит сказать, что даже специалисты нередко плохо заворачивают массовый провод из-за того, что делать это не совсем удобно.

Если же крепление этого кабеля оказалось качественным, стоит проверить сам щиток. Для этого его необходимо снять с места фиксации так, чтобы не пришлось отсоединять провода, идущие к колодкам.

Проверить нужно массовый кабель на белой колодке Х1, идущий к первому контакту. Помимо этого, стоит проконтролировать напряжение на 9, 6 и 10 контактах — оно должно быть не меньше 12 вольт. Вдобавок обязательно обратите внимание на состояние дорожек сзади щитка, по которым импульсы поступают к потребителям.

Поломка прикуривателя

Именно его неисправность зачастую становится причиной отказа работы щитка. Дело в том, что через прикуриватель многие автовладельцы включают различные приспособления, например, специальный пылесос, зарядные устройства, насосы и другие аппараты. Из-за того, что этим гаджетам необходим сильный ток, нередко ломается либо само гнездо, либо предохранитель F19, в результате чего не работает и приборная панель на ВАЗ-2110.

Кроме того, прикуриватель может выйти из строя из-за слишком долгого нахождения во включенном состоянии. В таком случае вернуть панели приборов работоспособность можно, разъединив колодку гнезда. Но стоит сказать, что такая манипуляция будет успешной только при условии функционирования предохранителя F19. Если же он все-таки перегорел, его необходимо заменить.

Не работает подсветка на приборной панели ВАЗ-2110

В такой ситуации первым делом следует проверить состояние контактов и проводки, идущей от подвески. Панель может не работать из-за банального перегорания предохранителей. В таком случае их нужно просто заменить. Причина также может заключаться в самих лампах, которые нередко выходят из строя просто из-за износа. А иногда отказ щитка происходит из-за короткого замыкания. Но как бы там ни было, разобраться в случившемся без тестера будет крайне сложно.

Тюнинг

Именно он зачастую становится причиной неисправности приборной панели. Может быть, новый щиток был зафиксирован неправильно, из-за чего он собственно и не работает. Либо при установке проводки были подключены не все кабеля, либо они попросту перегнулись. В таких случаях нередко перестают функционировать только отдельные элементы щитка: например, дисплеи, индикаторы аккумулятора, ручника или давления масла, а также лампочка воздушной заслонки карбюратора. Не работает панель приборов ВАЗ-2110 после тюнинга — что делать в таком случае? Следует первым делом заменить провода. Обычно, это позволяет с легкостью решить проблему.

Диагностика

Совершенно неважно, не работает приборная панель ВАЗ-2110 с инжектором 8 клапанов или карбюратором 16 клапанов, первым делом следует провести диагностику самого щитка. Ведь его исправность никак не зависит от внутренностей автомобиля.

Правильная диагностика подразумевает выполнение нескольких простых манипуляций:

• проверка ламп и замена вышедших из строя деталей;
• проверка проводки с помощью индикатора либо мультиметра;
• осмотр контактов и очистки их от налета окисления;
• проверка предохранителей;
• мониторинг работоспособности приборов.

Если не работает приборная панель ВАЗ-2110 с евро-установкой, следует проверить предохранители F18, F19 и F1. В случаях с бензиновыми агрегатами обратить внимание стоит также на детали с номерами: F6 и F10.

Меры предосторожности

Выполняя ремонт приборной панели, следует следовать некоторым правилам:

• менять предохранители можно только при выключенном зажигании;
• мониторинг приборов необходимо проводить максимально осторожно во избежание короткого замыкания;
• паять поврежденные элементы следует приспособлением с минимальной мощностью и тонкой насадкой;
• снимать и фиксировать щиток нужно очень аккуратно, чтобы ненароком не повредить крепления.

Заключение

Большинство поломок, связанных с работой приборной панели, вполне можно решить собственноручно в домашней обстановке. Тем более, если речь идет об отечественном автомобиле ВАЗ-2110. Правда, в том случае, если щиток этой машины не работает, следует принимать во внимание некоторые нюансы, например, вероятные причины неисправности. При этом вам не потребуются какие-то особые знания в сфере электроники. Хотя, если вы все же сомневаетесь в своих силах, лучше обратитесь к специалисту, который наверняка все сделает правильно.

Не работает панель приборов на ваз 2110 — причины

Если на ВАЗ 2110 не работает панель приборов необходимо разобраться в причине неисправности. Она, может быть, серьезной или незначительной. Часто для устранения поломки панель приходится демонтировать, иногда же достаточно проведения замены предохранителя или закрепление массового провода.

Характеристика видов панелей

Щиток, находящийся перед водителем, содержащий набор контрольных ламп, называется панелью.

Он имеет и другое название – торпедо и состоит из следующих составляющих:

1. Узла, которые фиксирует величину скорости движения автомобиля– спидометра.
2. Прибора, которые ведет учет числа оборотов – тахометра.
3. Двух индикаторов: температуры охлаждающей жидкости и уровня топлива.
4. Разного цвета индикаторных ламп.
5. Шести отдельных ламп отвечающих за подсветку.
6. Ряда резервных гнезд, куда могут включаться лампы.
7. Одну колодку красного цвета. На электрической схеме она имеет X
8. Другую колодку белого цвета, имеющая обозначение X

На ВАЗ 2110 существует 2 вида приборных панелей: старого образца и европанель.

Отличия между ними следующие:

• старые щитки имеют симметричное расположение приборов;
• в евро устройстве датчики показаний топлива и величину нагрева охлаждающей жидкости смещены вправо.

Причины и устранение неисправностей панели управления

Когда на ВАЗ 2110 не работает панель приборов, то заключаться это может в полном ее отказе или неполадке отдельных индикаторов. В особых случаях вместе с осветительными приборами перестают работать габаритные огни левой стороны и подсветка заднего номерного знака. Причина заключается в выходе из строя плавкого элемента.

Проблемы с предохранителем

Отказ в работе приборной панели бывает в том случае, если перегорел амперный предохранитель. Он занимает 15 место в монтажном блоке и имеет маркировку F6. Если такое произошло необходимо искать причину выхода его из строя. Простая замена элемента на новый проблему не решит. Можно сказать с уверенностью, что он тоже сразу же перегорит. Причиной является короткое замыкание в цепи. Необходимо заняться его поиском и устранением.

Бывает на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо. В течение нескольких секунд они показывают то максимальное, то минимальное значение. Значит, необходимо проверить контакт с массой. Это касается тахометра и указателя уровня топлива. Крепление массового провода соединяет щиток приборки с перегородкой, которая отделяет двигательный отсек от пространства салона. Чтобы найти это место вынимается магнитола.

Случается, что не работает панель приборов ВАЗ 2110 из-за прикуривателя. Часто его гнездо используется для подключения разных устройств большей мощности. Здесь совершается зарядка телефонов, включение планшетов или другого оборудования. Идет значительно потребление количества тока. В результате перегорает предохранитель f6.

В случае исправного предохранителя следует искать другую причину. Для этого требуется открутить крепление щитка, вытянуть его. Ведущие к нему провода оставляются на месте. Проверяется напряжение на контактах, которые идут под номерами на схеме: 6,9,10. Величина напряжения везде должна равняться 12 вольтам. Проверяется провод, ведущий к массе, который находится на колодке X1. Его цвет белый.

Неполадки со спидометром

Если на ВАЗ 2110 не работает панель приборов это может быть связано с поломкой спидометра.

Выражается такое в следующих проявлениях:

• стрелка полностью неподвижна;
• дрожание стрелки с последующей ее остановкой;
• работа спидометра проходит только до момента полного прогрева двигателя.

На ВАЗ 2110 с инжекторными форсунками, размещается электронный спидометр. Если прибор отказывает, то, просто, требуется его замена.

Однако чаще причина заключается в другом:

1. Сигнал на спидометр поступает от датчика. Возможной причиной его отсутствия бывает загрязнение прибора. Тогда он снимается, промывается и просушивается.
2. Отсутствие хорошего контакта. Просматривается проводка на всем протяжении.
3. Когда отказывает сам датчик, ведется его замена.

Порядок диагностики и устранения проблем

Когда на ВАЗ 2110 не работает панель приборов, следует, на первом этапе, провести диагностику.

Заключается она в следующем:

• осматриваются все лампы и перегоревшие заменяются новыми элементами;
• используя прибор мультиметр, проверяется вся проводка на наличие обрывов или плохих контактов;
• в случае нахождения окисленных участков они зачищаются;
• просматриваются все предохранители и перегоревшие детали заменяются новыми изделиями;
• все существующие приборы тестируются.

Проверка указателей уровня топлива и температуры

Чтобы проверить правильность показания уровня топлива и температуры, необходимо провести следующие действия:

1. Включается зажигание.
2. Отдельным отрезком провода соединяется плюсовая клемма прибора с массой. Если стрелка приходит в движение, следует осмотреть проводку на участке датчик-индикатор.
3. Если температурный индикатор фиксирует перегрев, он отсоединяется от датчика. Падение стрелки указывает на необходимость замены датчика. Если прибор продолжает зашкаливать, значит, неисправна проводка или сам индикатор.
4. Для проверки прибора он снимается. Его положительная клемма соединяется с плюсом аккумуляторной батареи, а отрицательная с минусом. Стрелка должна показать ноль. При любом ее отклонении индикатор требует замены.

Следует знать, что процесс тестирования ведется на специально оборудованном стенде. Затем идет сравнение результатов с эталоном. Затем осматриваются дорожки. В случае разрывов контакт восстанавливается припоем. Если такой процесс невозможен, устройство подлежит замене.

Предосторожности при работе

Во время выполнения работы следует придерживаться следующих рекомендаций:

• если идет замена предохранителя, то зажигание выключается;
• аккуратность при тестировании, чтобы не произошло закорачивания проводов;
• если проводится пайка, то применяется паяльник малой мощности с тонким наконечником;
• при работе с разъемами не прилагаются большие усилия.

Снятие старой и установка новой панели

Процесс замены на европанель не требует приглашения мастеров высокой квалификации.

Сопровождается предварительной подготовкой:

• отключается питание от аккумулятора;
• убирается руль и облицовочная часть колонки;
• иногда вынимаются сиденья.

Демонтаж старой панели

Инструкция по демонтажу:

1. Демонтируются щитки, расположенные у ног, сидящих впереди людей.
2. Из-под ручного тормоза убирается криволинейная заглушка;
3. Снимается крышка стеклоподъемника и вынимается разъем прикуривателя.
4. С рычага коробки скоростей снимается чехол. Убираются воздуховоды, идущие на задние сиденья.
5. Снимаются накладки из пластика стоек крыши. Вытаскивается магнитола.
6. С верхней части панели снимаются заглушки. Появившиеся гайки выкручиваются.
7. Затем отворачиваются болты, размещенные по контуру нижней кромки, а также у ног водителя и пассажира;
8. Демонтируется монтажный блок и вынимается пластиковый кожух.

Монтаж нового образца панели

Обе панели имеют разные габариты, поэтому, установка ведется 3 методами:

• подгоняется новая комбинация приборов под имеющиеся размеры панели;
• идет полная замена панели на новый образец;
• ведется монтаж евронакладки.

Последний способ применяется редко. Связано это с тем, что монтаж требует совмещения проводок. Работы ведутся на снятой с автомобиля панели.

Если панель на ВАЗ 2110 не работает, необходимо проверить состояние каждого индикатора. Удостовериться в надежности предохранительных элементов. Дальше переходить к проверке датчиков. При обнаружении поломки устранять ее. Если ремонт узла невозможен, проводить его замену.
