Трансмиссия пожарных автомобилей

Трансмиссии и приводы управления ПА

Трансмиссиейназывается совокупность кинематически связанных между собой узлов и деталей, предназначенных для передачи и распределения энергии от двигателя к исполнительным механизмам.

Трансмиссии обеспечивают: включение и выключение исполнительных механизмов, передачу крутящего момента, изменение частоты вращения вала исполнительного механизма и изменение направления (если это необходимо) его вращения.

На ПА, как правило, кроме основной трансмиссии, для привода ведущих колес устанавливают дополнительную для передачи энергии от базового двигателя шасси к исполнительным механизмам. Исполнительными механизмами являются: пожарные насосы, механизмы подъема, поворота и выдвигания автолестниц и коленчатых подъемников, электрогенераторов на специальных ПМ и т.д.

В современных конструкциях пожарных машин применяются трансмиссии механические, гидромеханические, комбинированные. Они должны удовлетворять ряду требований:

быть компактными, легкими в управлении и иметь высокий КПД;

обеспечивать в широком интервале изменение нагружения исполнительных механизмов;

иметь предохранительные устройства, защищающие детали и узлы исполнительных механизмов от возможных перегрузок.

Все используемые в конструкциях пожарных машин трансмиссии характеризуются следующими основными параметрами: передаточным числом, КПД и передаваемым вращающим моментом.

Передаточное число простейшей механической передачи, состоящей из ведущей и ведомой шестерен, определяется следующим соотношением:

, (5.13)

где n1, n2, z1, z2, d1, d2 – соответственно частота вращения, число зубьев и диаметры начальных окружностей ведущего и ведомого зубчатых колес.

Если трансмиссия имеет несколько передающих пар, из которых каждая имеет свое передаточное число, то общее передаточное число трансмиссии будет равно

КПД трансмиссии оценивается потерей мощности при передаче ее от двигателя к исполнительному механизму и определяется по формуле

h =,(5.15)

где Ne – эффективная мощность двигателя; Nм – мощность механических потерь в трансмиссии; Nи – мощность, подводимая к исполнительному механизму.

КПД определяется экспериментальным путем при стендовых испытаниях трансмиссии.

Величина η в значительной степени зависит от типа и конструкции трансмиссии, частоты вращения ее элементов, передаваемой величины крутящего момента, а также вязкости и уровня масла в агрегатах трансмиссии.

Общий КПД трансмиссии, состоящий из нескольких механизмов, определяется по формуле

где h1,h2,hn – соответственно КПД промежуточных элементов, составляющих трансмиссию.

Крутящий момент исполнительного механизма Ми связан с эффективным крутящим моментом двигателя Ме для случая равномерного вращения зависимостью

Механические трансмиссии включают в себя механические передачи, муфты, сцепления и другие элементы, обеспечивающие передачу энергии.

Механические передачи по принципу работы делятся на передачи трением с непосредственным контактом тел качения (фрикционные) и с гибкой связью (ременные передачи); передачи зацеплением с непосредственным контактом (зубчатые и червячные) и с гибкой связью (цепные).

Во фрикционных передачах движение передается с помощью сил трения скольжения.

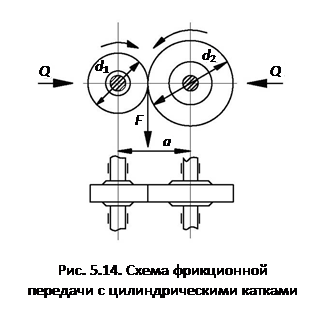

Схема простейшей фрикционной передачи с постоянным передаточным отношением показана на рис. 5.14. Полезное окружное усилие F определяется по формуле

bF = Qf,(5.18)

где b – коэффициент запаса сцепления, учитывающий упругое скольжение; Q – усилие прижатия трущихся поверхностей муфт; f – коэффициент трения.

В связи с упругим проскальзыванием ведомого ролика его окружная скорость v2 равна

где x – коэффициент, учитывающий упругое скольжение; для передач, работающих без смазки,
x = 0,995 – 0,99; v1 – окружная скорость ведущего ролика.

Передаточное отношение этой передачи равно

i = n1/n2 = x, (5.20)

где n1 и n2 – частоты вращения ведущего и ведомого тел качения.

Такие передачи используются в качестве привода вакуумных пластинчатых насосов пожарных центробежных насосов нового поколения.

Коэффициент запаса сцепления для силовых передач принимают равным 1,25 – 1,5.

Коэффициент трения резины по стали можно принимать равным
0,35 – 0,45.

Простейшая ременная передача (рис. 5.15) состоит из ведущего и ведомого шкивов и ремня, надетого на шкивы с натяжением и передающего окружное усилие с помощью сил трения.

В пожарных машинах используются преимущественно клиноременные передачи. Для них величина полезного окружного усилия F равна

F = z c F ,(5.21)

где z – число ремней в передаче;
c – коэффициент, зависящий от угла обхвата и скорости ремня; F – допускаемая полезная нагрузка на ремень;
к – коэффициент, учитывающий режим нагрузки (к = 1 – 1,6).

Ременные передачи используются в приводах электрогенераторов, дымососов и т.д.

Зубчатые передачи. Эти механизмы с помощью зубчатого зацепления передают или преобразуют движение с изменением угловых скоростей и моментов. В пожарных машинах зубчатые передачи применяют для преобразования и передачи вращательного момента между валами с параллельными или перекрещивающимися осями.

В первом случае они используются в коробках отбора мощности в дополнительных трансмиссиях привода пожарных насосов. В них используются зубчатые колеса с прямыми и косыми зубьями. Они применяются в комбинированных пожарных насосах для передачи крутящего момента от валов низконапорной к валам высоконапорной ступени. В механизмах поворота пожарных автолестниц и пожарных подъемников используются передачи с внутренним зацеплением.

Во втором случае используются червячные передачи в механизмах поворота и подъема колен пожарных автолестниц и пожарных автоподъемников.

Зубчатые передачи для преобразования вращательного движения в поступательное используются в приводе перепускного клапана пеносмесителя насоса ПЦНН-40/400. В них движение осуществляется зубчатым колесом и рейкой.

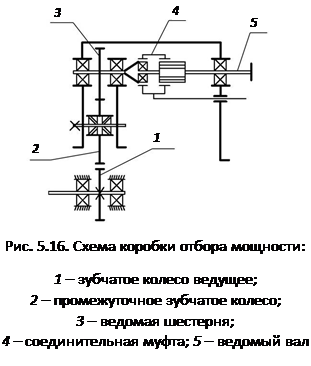

Зубчатые передачи составляют основу коробок отбора мощности (КОМ). Принципиальная схема одной из них представлена на рис. 5.16. Корпус КОМ крепится на картере коробки передач или раздаточной коробки трансмиссии автомобиля. От ведущего зубчатого колеса 1 на валу коробки передач мощность передается с помощью промежуточного зубчатого колеса 2 к ведомой шестерне 3 КОМ. С помощью зубчатой муфты он затем передается на вал 5 привода пожарного насоса.

Рекомендуется к прочтению  Самые надёжные АКПП: ТОП-10

КОМ являются основным механизмом дополнительных трансмиссий на автоцистернах. В зависимости от колесной формулы шасси и места размещения пожарного насоса (в кормовом насосном отсеке или у кабины АЦ) схемы компоновок этих трансмиссий могут быть различными (рис. 5.17).

Рис. 5.17. Схемы компоновки дополнительных трансмиссий:
а, б – вариант I; в – вариант II; г – вариант – III:

1 – двигатель; 2 – сцепление; 3 – коробка отбора мощности; 4 – карданный вал;
5 – опоры; 6 – пожарный насос; 7 – коробка передач; 8 – раздаточная коробка

Вариант I (рис. 5.17, а) применяют на АЦ-40(131)137; на автоцистернах на шасси Урал АЦ-8-40(55571), на шасси ЗИЛ АЦ-2-40(5301) и др. Разновидностью первого варианта является схема со средним расположением насоса (рис. 5.17, б), например на АЦ-40(43202) на шасси «Урал» и др.

Отличительной особенностью такой схемы является укороченная длина карданной передачи, не имеющей промежуточной опоры. В обеих схемах варианта I крутящий момент от двигателя 1 передается через механизм сцепления 2, коробку передач 7, коробку отбора мощности 3, карданную передачу 4 и вал пожарного насоса 6. Карданная передача при заднем расположении насоса имеет две промежуточные опоры 5. На всех пожарных автомобилях, выполненных на шасси ЗИЛ, устанавливают коробку отбора мощности КОМ-68Б, а на шасси «Урал» – КОМ-Ц1А;

Вариант II (рис. 5.17, в) осуществляют на автоцистернах
АЦ-30(53А0106Б, АЦ-2,5-40(33092), монтируемых на шасси ГАЗ с колесной формулой 4х2. Мощность от двигателя 1 к валу насоса передается через механизм сцепления 2, коробку перемены передач 7, коробку отбора мощности 3 и далее через два карданных вала 4, соединенных на валу насоса 6. Карданная передача от коробки отбора мощности к валу насоса имеет промежуточную опору 5.

Вариант III представлен на рис. 5.17, г. Такую схему применяют, как правило, на всех пожарных автомобилях, монтируемых на шасси повышенной проходимости с колесной формулой 4х4. Например, на АЦ-30(66)-146 пожарный насос 6 приводится в действие от двигателя 1 через механизм сцепления 2, коробку передач 7, карданный вал 4, раздаточную коробку 8, коробку отбора мощности 3.

Рассмотренные варианты схем компоновки дополнительных трансмиссий показывают, что наиболее рациональной схемой является вариант среднего размещения пожарного насоса, ввиду существенных преимуществ по сравнению с задним расположением. К числу таких преимуществ относятся: более короткие элементы водопенных коммуникаций; отсутствие дополнительной системы управления сцеплением; укороченная длина карданных валов, позволяющая осуществлять более низкое размещение емкости цистерны и, следовательно, снизить центр массы пожарного автомобиля.

Недостатком среднего размещения пожарного насоса является неудобный доступ к нему при техническом обслуживании и устранении возможных неисправностей.

Гидромеханические трансмиссиивключают механические и гидравлические передачи. Основные достоинства: плавное изменение передаваемых скоростей и моментов вращения, компактность конструкций, легкость управления. Недостаток – невозможность реализовать задний ход.

Гидравлические передачи по принципу действия делятся на две группы: гидродинамические и гидростатические.

Гидродинамические передачи применяются в трансмиссиях некоторых грузовых автомобилей. В этих передачах используется кинетическая энергия рабочей жидкости для создания необходимого давления на ведомые звенья гидропередачи в целях приведения их в движение. Постоянный объем жидкости в них используется как передаточное звено.

К гидродинамическим передачам относятся гидромуфты и гидротрансформаторы.

Гидромуфта (гидравлическое сцепление) применяется в качестве привода вентилятора в системе охлаждения двигателей пожарных автомобилей на шасси КамАЗ.

Гидромуфта (рис. 5.18) имеет ведущую и ведомую части. Ведущая часть состоит из насосного колеса 3 и крышки 2. Ведомая часть 1 является турбинным колесом. Колеса имеют лопасти 4. Они установлены между наружными 5 и внутренними 6 торами.

Объем, образованный колесами, заполнен маловязким маслом. Насосное колесо 3, вращаясь, нагнетает масло в турбинное колесо 1, из которого оно вновь поступает в насосное колесо 3. Образовавшийся замкнутый поток жидкости, движущийся по межлопастным каналам (показано стрелками), одновременно вращается вместе с насосным (или турбинным) колесом. Жидкость, получая энергию от насосного колеса, переносит ее к турбинному колесу. Воздействуя на его лопасти, она приводит колесо во вращение. С увеличением скорости насосного колеса увеличивается передаваемый вращающий момент.

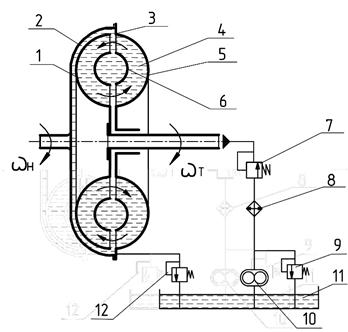

Рис. 5.18. Гидромуфта:

1 – турбинное колесо; 2 – крышка; 3 – насосное колесо; 4 – лопасти; 5 – наружный тор; 6 – внутренний тор; 7 – клапан заполнения; 8 – радиатор; 9 – предохранительный клапан; 10 – насос питания; 11 – бак; 12 – клапан опорожнения

При передаче номинального момента КПД муфты достигает значений 0,87 – 0,95.

Для полного выключения муфты необходимо удалить из нее масло, а для включения – заполнить маслом. Для этого предусматривается устройство, схематически показанное на рисунке.

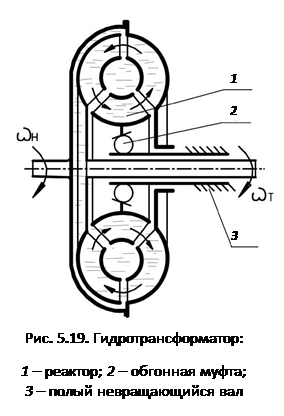

Гидротрансформатор в отличие от гидромуфты, кроме насосного и турбинного колес, имеет неподвижное лопастное колесо – реактор 1 (рис. 5.19), установленный на обгонной муфте 2. При увеличении скорости wn реактор отключается и механизм работает как гидромуфта.

Наличие в механизме реактора позволяет в 2 – 5 раз увеличивать передаваемый крутящий момент. Однако этого недостаточно для обеспечения требуемого для автомобиля диапазона передаточных чисел. Кроме того, на них невозможно обеспечивать обратный ход. Поэтому их применяют в сочетании с механическими ступенчатыми коробками передач.

Гидротрансформаторы характеризуются КПД в пределах 0,85 – 0,92 и используются в трансмиссиях аэродромных автомобилей на шасси БелАЗ и МАЗ.

Гидростатические передачи – механизмы, использующие гидростатический напор жидкости для передачи возвратно-поступатель-
ного или вращательного движения.

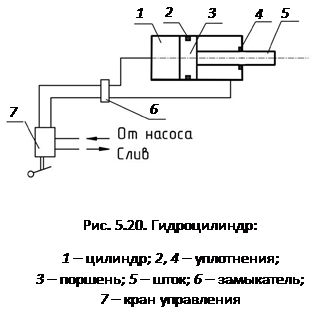

Для передачи возвратно-посту-
пательного движения используются гидроцилиндры с поршнями или штоками. Пример такого гидроцилиндра показан на рис. 5.20. Скорость и направление движения штока 5 зависит от направления подачи жидкости.

Рекомендуется к прочтению  Раз и навсегда о надежности вариаторов Мицубиси Аутлендер.

Гидроцилиндры используются в механизмах подъема и опускания пожарных автолестниц и пожарных автоподъемников, их выдвижных опор, приводов лафетных стволов и т.д.

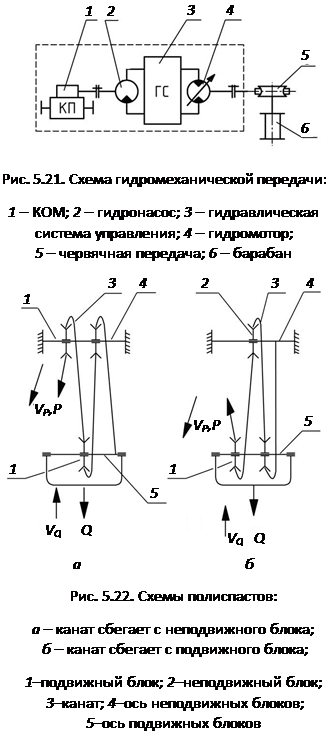

Для передачи вращательного движения используются аксиально-поршневые насосы. Их сочетание с механическими передачами составляет область комбинированных трансмиссий. Принципиальная схема такой трансмиссии показана на рис. 5.21. От коробки отбора мощности 1 вращающий момент передается на аксиально-поршневой насос 2. С помощью специальных гидросистем 3 он затем передается на гидромотор 4, а от него к исполнительному механизму 5 червячной передачи подъема колен автолестниц. Такого же типа гидромеханическая передача используется в механизмах поворота пожарных автолестниц и автоколенчатых подъемников.

Канатные передачи (полиспасты) просты по устройству, позволяют создавать большие усилия на исполнительных механизмах, удобны в эксплуатации.

Основными элементами полиспастов являются системы подвижных и неподвижных блоков и канаты (рис. 5.22, а, б).

Все блоки вращаются на осях 4 и 5. Блоки, установленные на неподвижной оси 4, называются неподвижными, а перемещающиеся по оси 5 – подвижными.

Полиспасты выполняются по различным схемам: в одних – канат сбегает с неподвижного блока (рис. 5.22, а), в других (рис. 5.22, б) – с подвижного.

У полиспастов со сбегающим с неподвижного блока канатом усилие на нем, Н, определяется по формуле

Р = (5.22)

где Q – сила тяжести груза, Н; q – сила тяжести подвижной обоймы полиспаста, Н; n – число блоков в системе; h – коэффициент полезного действия блока.

Значение КПД для блоков на подшипниках качения принимают равными h= 0,97 – 0,98, а для блоков на подшипниках скольжения h = 0,94 – 0,86.

Число блоков n в системе характеризует его кратность.

Скорость перемещения сбегающего каната с неподвижного блока системы (рис. 5.22, а) равна

Для случая, когда канат сбегает с подвижного блока справедливы зависимости:

Р = (5.24)

Канатные передачи применяются в механизмах выдвигания колен лестниц в пожарных автолестницах.

Недостатком полиспастов является то, что усилия, прилагаемые к канатам, могут передаваться только в одном направлении.

Приводы управления механизмами ПАможно классифицировать так: механические, гидравлические, пневматические.

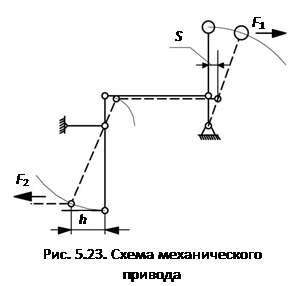

Принципиальная схема механического привода непосредственного действия показана на рис. 5.23. Управление осуществляется под действием усилия F1, прилагаемого водителем к рычагам или педалям, включающими тот или иной механизм. Максимальное усилие на рычаге не должно превышать 150 Н при ходе 20 – 30 см, а на педалях не более 250 Н.

Соотношение между усилием на рукоятке рычага и усилием включения рабочего органа исполнительного механизма системы с механическим приводом характеризуется передаточным числом u = S/h . Обычно u = 25 – 40.

Такие приводы используются для включения КОМ, газоструйных вакуумных аппаратов, приводов вакуумных насосов ПЦН и т.д.

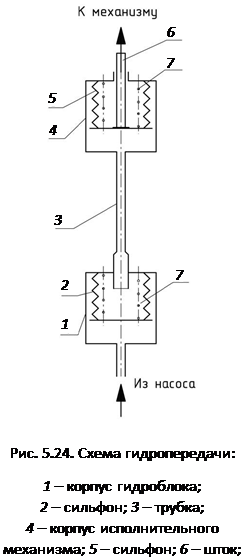

Принципиальная схема гидравлического привода представлена на рис. 5.24. В гидрокамере 1 запаян сильфон 2. В разгруженном состоянии он удерживается пружиной 7. Трубка из этого сильфона соединена с корпусом 4 механизма включения, в котором размещен сильфон 5 со штоком 6. Сильфон 5 удерживается в растянутом состоянии пружиной 7. При подаче воды пожарным насосом она поступает в гидрокамеру, заполняя пространство между корпусом 1 и сильфоном 2, деформируя его. Внутренняя полость сильфона трубки 3 и пространства между корпусом исполнительного механизма 4 и сильфоном 5 заполнено гидравлической жидкостью (например, тормозной). Давлением этой жидкости деформиру-
ется сильфон 5, и шток 6 выключает механизм потребителя, например ваку-
умный насос. В случае, если произойдет обрыв столба жидкости во всасы-
вающей линии пожарного насоса, снизится давление в гидрокамере и, следовательно, в камере исполнительного механизма. Под влиянием пружины 7 штоком 6 будет включен вакуумный насос. Автоматически произойдет забор воды.

Электропневмопривод применяется для включения механизмов на автоцистернах, автолестницах и других ПА.

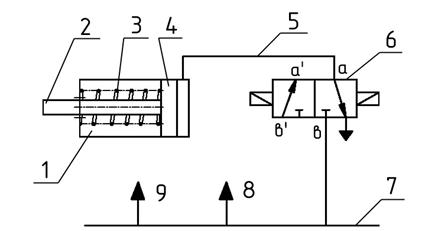

Принципиальная схема привода показана на рис. 5.25. Пружиной 3 поршень 4 со штоком 2 отжаты вправо. Управляемый механизм выключен. При включении электромагнитного клапана 6 точки а ‘ и b ‘ займут место точек а и b. При этом сжатый воздух по пневмоприводу 7 поступит в надпоршневое пространство. Давление воздуха на поршень 4 сожмет пружину 3 и штоком 2 будет включен управляемый механизм.

Рис. 5.25. Схема электропневмопривода:

1 – пневмоцилиндр; 2 – шток; 3 – пружина; 4 – поршень; 5, 7 – пневмопривод;
6 – электромагнитный клапан; 8, 9 – потребители

Трансмиссия пожарных автомобилей

Трансмиссия пожарных автомобилей

Пожарные машины

Трансмиссия представляет собой комплекс агрегатов, которые передают крутящий момент от мотора к ведущим колесам. Система состоит из сцепления, передаточной коробки, карданного вала, дифференциала, полуоси и главной передачи. В полноприводных шасси добавлена раздаточная коробка, дающая мощность ведущим колесам.

Кроме основной трансмиссии базового шасси у пожарных автомобилей для функционирования специальных агрегатов существует дополнительная трансмиссия. Ее назначение – передача энергии от двигателя к насосной установке, подъемному механизму, электрогенератору.

Виды дополнительных трансмиссий

Пожарные автомобили работают с четырьмя видами дополнительных трансмиссий:

  • механическая;
  • гидравлическая;
  • электрическая;
  • комбинированного типа.

Трансмиссия

Преимущество в большинстве случаях остается именно за механической разновидностью. Она включает в себя КОМ, карданные валы, опоры и систему управления.

Основными параметрами для дополнительного оборудования ПА являются передаточное число, коэффициент полезного действия и крутящий момент. Схема дополнительной трансмиссии зависит от размещения насосных агрегатов и специфики базового шасси. В основных ПА насосы ставятся посередине или сзади. Преимущество остается за срединным размещением, так как оно дает укороченные водопенные коммуникации, отсутствие необходимости использования управления сцеплением, менее длинные карданные валы, низкое расположение цистерны для воды.

Разработано три типа размещения.

Трансмиссия пожарных автомобилей - особенности

1 – мотор, 2 – сцепление, 3 – КОМ, 4 – карданный вал, 5 – опоры, 6 – насос, 7 – коробка перемены передач, 8 – раздаточная коробка, 9 – промежуточный вал.

Рекомендуется к прочтению  Потери энергии в трансмиссии автомобиля

К первому типу относятся рисунки «А» и «Б». Именно они используются при компоновке большинства ПА. Размещение насоса у них может быть как срединное, так и заднее. При срединном размещении крутящий момент на вал пожарного насоса последовательно передается от двигателя через сцепление, КПП, КОМ и карданную передачу. При заднем – система предусматривает две промежуточные опоры и один промежуточный вал.

Второй вариант, представленный схемой «В», используется на автоцистернах, разработанных на базе АМО-ЗИЛ. Энергия поступает от мотора к сцеплению, КПП и КОМ, размещенном на раздаточной коробке. Затем идет на карданный вал и вал насоса. Третья схема («Г») используется на пожарных машинах повышенной проходимости с колесной формулой 4×4.

Механическая трансмиссия

Основным узлом механической трансмиссии является передача. В зависимости от принципа работы передачи бывают:

  • фрикционные;
  • ременные;
  • зубчатые;
  • цепные.

Механическая трансмиссия

Основа фрикционных систем – использование силы трения. Их сфера применения – приводы вакуумных пластинчатых насосов ПЦН. Ременная передача используется в ПА для электрогенераторов и дымососов. Из всех разновидностей этого типа чаще всего применяется клиноременная передача.

В комбинированных пожарных насосах распределение между осями происходит при помощи зубчатых механизмов. Передачи с внутренним зацеплением нашли свое применение в поворотных механизмах, вращающих автолестницы и подъемники. Червячный механизм, используемый для поворота колен автолестниц, передает энергию между перекрещивающимися валами. Также зубчатые механизмы нашли применение в приводе перепускного клапана пеносмесителя насоса ПЦНН-400/40.

Гидромеханическая трансмиссия

Совмещает в себе механическую и гидравлическую передачи. Ее плюсом считается плавное переключение скоростей и момента вращения. Минус – использование только на переднем ходу. Гидромеханические трансмиссии делятся на две группы:

  • гидродинамические;
  • гидростатические.

Гидромеханическая трансмиссия

Первые представлены гидромуфтами, которые чаще всего используются в системе охлаждения двигателя ПА на базе КамАЗ, и гидротрансформаторами, используемыми в аэродромных пожарных автомобилях на базе МАЗ и БелАЗ.

Гидростатические передачи используют силу напора жидкости. В их основе – гидроцилиндры с поршнями или штоками. Основная сфера применения – механизмы подъема автолестниц, автоподъемников, лафетных стволов, выдвижных опор.

Система гидромеханической трансмиссии представлена аксиально-поршневыми насосами. Передача мощности происходит от КОМ к насосу, а далее при помощи гидросистем к гидромотору, исполнительному механизму подъема колен автолестниц.

ТО трансмиссий пожарных автомобилей

Первичная обкатка дополнительной трансмиссии проводится одновременно с обкаткой насосной установки. Режим зависит от типа ПА: стандартно это первые 20 часов после забора воды из открытого водоисточника и последующей ее подачи из двух стволов. Основной показатель для поверки – частота вращения вала. Во время обкатки следят за подтеканием масла и нагревом КОМ, наличием шумов и вибраций. После обкатки масло КПП, раздаточной коробки, насоса и редуктора сливают и заливают новое.

Ежедневное техобслуживание заключается в проверке подтекания масла из всех систем. Во время работы автомобиля следят за состоянием КОМ: отсутствие течи и сохранение температуры картеров узлов трансмиссии. Нагрев проверяют касанием руки.

Первое техобслуживание (ТО-1) выполняется по протоколу ежедневных проверок. Плюс к нему – диагностика люфта и зазоров, состояния креплений промежуточной опоры, проверка деформации карданного и промежуточного валов.

ТО трансмиссий пожарных автомобилей

Второе ТО включает все мероприятия ТО-1 и плюс к ним:

  • оценку герметичности всех узлов;
  • замеры зазоров в зацеплении шестерен;
  • замену подшипников шестерен КОМ и их регулировку через 100-200 часов работы;
  • замену масла в коробке передач, КОМ, раздаточной коробке и редукторе.

Во время сезонного ТО меняют смазочные жидкости согласно инструкции к конкретному типу ПА.

Устройство дополнительной трансмиссии пожарного автомобиля

6 . Дополнительные трансмиссии

Дополнительная трансмиссия пожарных автоцистерн служит для передачи крутящего момента от двигателя к пожарному насосу с помощью кинематически связанных между собой механизмов и агрегатов. Она состоит из коробки отбора мощности, корданных и промежуточных валов, промежуточных опор и систе м управления. В зависимости от особенностей применяемого (базового шасси, а также места установки пожарного насоса конструктивное исполнение дополнительных трансмиссий может иметь четыре основных варианта (рис. 9.10).

9.10. Схемы дополнительных трансмиссий: а, б, в, г — соответственно 1-й — 4-й варианты: 1 — двигатель; 2 — сцепление; 3 — рычаг включения коробки отбора мощности (КОМ); 4 — КОМ; 5 — карданный вал;

6 — опора; 7 -про межуточный вал; 8 — пожарный насос; 9 — коробка передач; 10-раздаточ­ ная коробка

Анализ указанных схем дополнительных трансмиссий по­ жарных цистерн показывает, что установка КОМ на коробке пе редач согласно 1-му и 2-му вариантам делает конструкцию более компактной, позволяет включать насос при движении авто мобиля. Наиболее удобная в работе и экономичная в из готовлении схема дополнительной трансмиссии по 2-му варианту , когда пожарный насос расположен в средней части авто мобиля. Однако расположение КОМ на коробке передач и раздаточной коробке требует постоянного контроля и регулирования па раметров зацепления зубчатых колес, частого выполнения крепежных работ по затяжке винтов крепления КОМ. Коробки отбора мощности, вып олненные в виде отдельного агрегата (3-й вариант), не име­ ют указанных недостатков, но необходим большой объем работ пр и изготовлении дополнительных кронштейнов и опор, металлоемки .
