Как работает инжекторный двигатель?

Как работает инжекторный двигатель?

Система питания инжекторного двигателя или, попросту говоря, впрыскивания – система топливной подачи, которая применяется для двигателей, работающих на бензине, и имеет преимущества по сравнению с карбюраторной.

Инжекторный двигатель производит легкий запуск автомобиля независимо от любых погодных условий. Такая система способна себя корректировать во время работы, гибко сдвигая параметры приготовления, воздушно-топливной смеси, основываясь на показаниях датчиков, информация с которых поступает на электронный блок управления (ЭБУ).

На сегодняшний день инжекторный двигатель практически полностью исключил использование устаревшей карбюраторной системы. С его появлением существенно улучшилась динамика разгона, снизилось количество вредных веществ, выделяемых в атмосферу, уменьшился расход автомобильного топлива. Он моментально реагирует даже на минимальные изменения нагрузки.

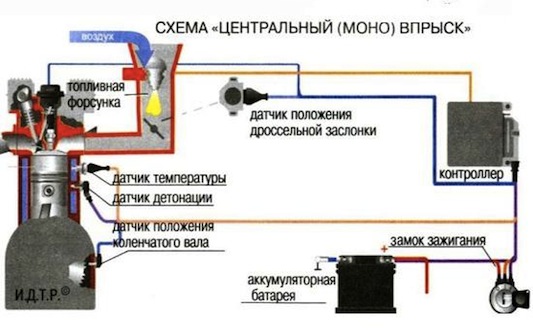

Инжекторные системы классифицируют по положению и количеству форсунок. В настоящее время наиболее популярна таковая, имеющая устройство инжекторного двигателя с распределённым впрыском топлива, где предусмотрена индивидуальная форсунка для каждого цилиндра. Все форсунки соединены с рампой, в которой топливо находится под давлением. Оно создает электрический бензонасос. Количество топлива, впрыскиваемого в систему, зависит от времени открытия форсунки.

Сколько времени она будет открыта, регулирует ЭБУ (контроллер). Устройство инжекторного двигателя таково, что, основываясь на результате обработки показаний от различных датчиков, ЭБУ запускает инжекторный двигатель. Датчик массового расхода воздуха применяется для расчетов цикла наполнения цилиндров. Объём расходуемого воздуха измеряется, затем происходит перерасчёт электронным блоком управления в циклы цилиндрового наполнения. Мощность двигателя увеличивается до 10% из-за улучшения наполнения цилиндров, оптимального угла опережения зажигания, который соответствует режиму работающего двигателя. При поломке датчика проводится расчет по определённым таблицам.

Датчик положения заслонки дросселя используется для расчета нагрузки на двигатель. В случае изменения работы двигателя, циклов наполнения цилиндров изменяется угол поворота заслонки дросселя.

Температурный датчик для охлаждающей жидкости используется для определения корректировки подачи топлива по температурным параметрам и для управления электрическим вентилятором. При его поломке показания в расчёт не берутся, параметры, смотря сколько времени работает двигатель, берутся из аварийной таблицы.

Для того чтобы система работала синхронизировано, для определения оборотов двигателя, положения коленчатого вала в определенные моменты, применен полярный датчик, определяющий положение коленчатого вала. При неверном включении инжекторный двигатель просто не заведется. Если этот датчик сломается, система работать не будет. Он очень важен, и если при поломке других контроллеров машина ехать сможет, то без него автомобиль не заведется.

В системе впрыска имеется обратная связь – в выпускной системе, непосредственно перед катализатором, установлен датчик содержания кислорода в выхлопных газах автомобиля (его ещё называют лямбда-зондом). Та информация, которую он выдает, используется системой для корректирования нужного количества топлива, подаваемого в инжекторную систему, точно выдерживая нужные параметры рабочей смеси, следовательно, расход топлива становится более экономичным, при этом уровень токсичности выхлопных газов снижается.

Здесь приведены основные необходимые для работы инжекторной системы датчики. Система питания инжекторного двигателя, в зависимости от того, какой двигатель установлен на вашем автомобиле, может быть укомплектована различными контроллерами.

Переход от карбюраторной системы впрыска к инжекторной позволил увеличить мощность мотора, снизить расход топлива и повысить ресурс двигателя. Такие изменения происходят из-за более точного дозирования топлива на каждом режиме работы мотора и лучшего распыления горючего, в результате чего качество топливовоздушной смеси повышается.

На все модели, от устаревшей ныне классики, до современных Ларгуса и Калины, устанавливают инжекторную систему, скомпонованную по одному принципу.

  1. Информацию, которая необходима для дозирования топлива, впрыска горючего в цилиндры и создания искры зажигания поставляют датчики:
  • массового расхода воздуха (ДМРВ);
  • положения дроссельной заслонки (ДПДЗ);
  • холостого хода (ДХХ);
  • температуры охлаждающей жидкости (ДТОЖ);
  • положения коленчатого вала (ДПКВ);
  • детонации (ДД);
  • кислорода (ДК).
  1. Анализ информации и управление исполнительными устройствами осуществляет контроллер инжектора.
  2. К исполнительным устройствам относят:
  • топливные форсунки;
  • систему зажигания.

Контроллер собирает информацию со всех датчиков и определяет алгоритм работы двигателя. Используя встроенную программу (прошивку), он определяет, сколько топлива нужно для каждого цилиндра, чтобы мотор работал в оптимальном режиме. В соответствии с показаниями (ДПКВ) контроллер определяет время впрыска в каждый цилиндр, а также время образования искры. С помощью (ДК) и (ДД) контроллер определяет, насколько полно сгорает топливовоздушная смесь и при необходимости корректирует количество топлива и угол опережения зажигания (УОЗ). На автомобилях с установленными бортовым компьютером (БК) устанавливают датчик расхода топлива (ДРТ) и электронный спидометр. С помощью информации с этих устройств БК определяет количество горючего, которое двигатель использовал за единицу времени (минута, час, сутки) или какое-то (обычно 100 км) расстояние.

Инжекторный двигатель представляет собой сложную сбалансированную систему, в которой неисправность одного из блоков всегда влияет на общую работу системы. Современные инжекторные системы оснащены средствами самодиагностики, поэтому существует правило – если инжектор работает нормально, мощность и расход топлива соответствуют стандарту и не горит индикатор «Check Engine», не нужно диагностировать или настраивать его. Любое вмешательство в работу инжектора только ухудшит функционирование системы.

Снижение мощности двигателя

Если вы обнаружили, что ваша машина вдруг стала слабей тянуть или медленней разгоняется, проверку начинайте не с инжектора. В первую очередь проверьте состояние воздушного и топливного фильтров, затем определите давление колес, после чего измерьте компрессию мотора и с помощью стробоскопа проверьте УОЗ. Внимательно осмотрите шланг, который идет от впускного коллектора к вакуумному усилителю тормозов. Возможно, плохо затянут один из хомутов или происходит подсос воздуха в месте контакта с усилителем. Снимите шланг с впускного коллектора и заглушите входное отверстие резиновой или целлофановой заглушкой. Заведите двигатель, если холостые обороты увеличились хотя бы 2 – 3 процента, проблема в подсосе воздуха через шланг, неисправный штуцер или поврежденную мембрану вакуумного усилителя.

В последнюю очередь сравните метки на шкиве коленвала и шестерне (шестернях) распределительного вала (валов). При обнаружении любой неисправности устраните ее, в большинстве случаев это позволит решить проблему. Если же все параметры в норме, необходима диагностика инжектора. Для нее желательно использовать соответствующий сканер, который покажет, в каком из устройств или систем неисправность. Если сканера нет, можно обойтись без него.

Поставьте машину на нейтральную передачу и попросите помощника несколько раз резко и до упора нажать на педаль газа. Серый, сизый или черный дым из выхлопной трубы при нажатой до упора педали газа говорит о возможной неисправности ДПДЗ, ДПКВ, ДМРВ, ДД или ДК. Постоянный черный, серый или сизый дым, густота которого увеличивается при нажатой до упора педали газа, говорит о серьезном засорении или повреждении форсунок.

Рекомендуется к прочтению  Самые надежные двигатели для легковых автомобилей. Рейтинг надежности дизельных и бензиновых двигателей

Резкое увеличение расхода топлива

Если расход топлива вырос больше, чем на 40 процентов, но мощность двигателя не снизилась или упала незначительно, проверьте исправность ДМРВ. При обрыве датчика или повреждении датчика контроллер считает, что цилиндры максимально наполнены воздухом, и подает наибольшее количество топлива. Такой режим позволяет сохранить поршни, кольца и головку блока цилиндров от повреждения, вызванного работой на излишне переобедненной смеси. Ведь скорость горения топливовоздушной смеси, в которой большой недостаток горючего в несколько раз выше, чем у нормальной. Поэтому вместо плавного сгорания, которое постепенно передает энергию поршням, происходит взрыв. В результате происходит разрушение и деформация головки, поршней и шатунов. Если ДМРВ исправен, проверьте проводку, которая соединяет его с контроллером, а также состояние колодок. Если ДМРВ, колодка и проводка исправны, необходима диагностика контроллера, для которой нужен сканер.

Тяжелый пуск горячего или холодного двигателя

Когда двигатель неожиданно стал с трудом заводиться, при этом в остальных режимах работает нормально, попробуйте завести его немного нажимая на педаль газа. Если это помогло, необходимо в первую очередь проверить состояние ДХХ. О том, как сделать это, читайте в статье (Диагностика инжектора). Если датчик поврежден, замените его, если исправен, то отключите аккумулятор, снимите воздушный фильтр и его патрубок, затем внимательно осмотрите дроссельную заслонку. Возможно, канал холостого хода забит смесью масла и пыли. Осмотрите патрубок воздушного фильтра – наличие масла внутри него говорит о неправильной работе системы смазки и необходимости чистки дроссельной заслонки.

Падение мощности на высоких оборотах

Если на высоких (свыше 4 тысяч в минуту) оборотах мощность падает даже при полностью выжатой педали акселератора (газ), необходимо провести такую же диагностику двигателя, как описано выше. Если мотор исправен, проблема в топливном насосе или редукционном клапане рампы. Измерьте давление в топливной магистрали до и после редукционного клапана, как описано в статье Диагностика инжектора.

Нестабильная работа двигателя

Плавающие холостые обороты, периодически появляющееся падение мощности или троение мотора, в большинстве случаев связаны с плохим контактом одного или нескольких датчиков или пережатым бензиновым шлангом. Поэтому проверку начинайте с постановки автомобиля на подъемник или смотровую яму. Проверьте подающий и обратный топливные шланги и трубки. При обнаружении помятостей трубок или перекрученного шланга, необходимо отремонтировать их. После этого проверьте состояние контактных колодок всех датчиков и бензонасоса, возможно одна из них грязная или окисленная. Если все колодки чистые, необходима проверка с помощью сканера, которая поможет выявить неисправность конкретного узла. Для такой проверки обратитесь в крупный, желательно дилерский, автосервис.

После того, как вы устранили проблему и наладили работу инжектора, посетите крупный дилерский автоцентр, чтобы провести сканирование системы. Это необходимо, чтобы проверить работу системы и обнаружить проблемы на начальной стадии. Если вы не профессиональный диагност инжекторых двигателей, то не проводите эту процедуру самостоятельно, даже при наличии сканера. Потому что только комплексный подход к диагностике – использование сканера и опыт диагноста позволят качественно проверить систему.

Инжекторные двигатели – это двигатели с инжекторной системой подачу топлива. Они устанавливается на современных двигателях, работающих на бензине, взамен карбюраторной системы.

Принцип работы инжекторных двигателей

В современных авто карбюраторная система практически полностью заменена инжекторым двигателем. И это неудивительно, ведь инжекторные двигатели улучшают мощностные и эксплуатационные показатели автомобиля, например, динамику разгона, топливный расход, экологические показатели и др. Выявлено, что инжекторный двигатель долгое время соблюдает высокие экологические стандарты без каких-либо ручных регулировок. Это возможно благодаря системе самонастройки по данным с кислородного датчика. Основные принципы: вдвигателях такого типа подача топлива в воздушный поток производится специальными форсунками. Последние могут быть расположены на впускном коллекторе (вместо карбюратора), тогда речь идет о системе «моновпрыск». Или же форсунки находятся неподалеку от впускного клапана (во впускном коллекторе) каждого из цилиндров, тогда говорят о системе «распределённый впрыск», синоним «многоточечный коллекторный впрыск». Если форсунки расположены в головке цилиндров, впрыск производится в камеру сгорания, и такую систему называют «прямым впрыском».

К форсункам подача топлива осуществляется под давлением. С бортового компьютера автомобиля в определенные моменты времени подаются импульсы тока, служащие сигналом к открытию форсунки. Длительность импульса тока определяет объем впрыснутого топлива. В свою очередь длительность подачи тока рассчитывается на основании данных, полученных с датчиков, которые контролируют параметры двигателя. Среди массы таких параметров, основными являются обороты и температура двигателя, информация об угле открытия дроссельной заслонки, о разрежении в задроссельном пространстве, а также о расходе воздуха.

В современном двигателе размещено большое число датчиков, что дает возможность оптимизировать работу двигателя. Существуют и другие конструкции инжекторных двигателей с впрыском. Так, например, известен двигатель такого типа, который управляется механическими устройствами. Управление таким впрыском, в общих чертах, заключается в дозировке объема топлива с помощью специального клапана. В свою очередь клапан управляется системой рычагов, приводимой в действие воздушным потоком: на пути потока находится легкая «тарелочка». К настоящему времени механически управляемые впрыски практически полностью вытеснены электронно управляемыми впрысками.

Преимущества инжекторных двигателей

К достоинствам инжекторных двигателей следует отнести сниженных расход топлива, лучшая динамика разгона, снижение количества вредных выбросов, стабильность функционирования. Параметры электронного впрыска способны меняться буквально «на лету», ведь управление происходит программно, и учитывает большое число данных с датчиков одновременно. Кроме этого, электронная система впрыска адаптирует программу работы для каждого экземпляра мотора или подстроиться под стиль вождения определенным водителем.

Недостатки инжекторных двигателей

Инжекторные двигатели имеют следующие недостатки: дороговизна ремонта и узлов, наличие не подлежащих ремонту элементов, необходимость использования качественного топлива, необходимо спецоборудование для обслуживания, диагностики и ремонта.

Принцип работы инжекторного двигателя

Что такое инжекторный двигатель? Это разновидность двигателя с инжекторной системой подачи топлива. Данный вид двигателя обеспечивает экономичный расход топлива и уменьшение выбросов продуктов его сгорания в атмосферный воздух.

Основное его отличие от других типов состоит в особенностях работы системы подачи топлива. А именно, впрыскивание топлива осуществляется принудительно при помощи специального элемента для его дозирования (форсунки) в цилиндр или систему трубок и заслонок (впускной коллектор).

Инжекторные двигатели начали устанавливать с 1930х годов, но популярность они смогли завоевать только в конце 90хх годов.

Рекомендуется к прочтению  Какой уровень масла в двигателе правильный? Последствия низкого/высокого уровня масла

Рис.№ 1. Современный инжекторный двигатель.

Типы инжекторных систем

Различают несколько типов данных систем в зависимости от способа подачи топлива, а именно:

  • Инжекторная система с центральной подачей топлива. Одна форсунка поставляет смесь топлива и воздуха в коллектор¸ после чего происходит её распределение по всем цилиндрам;
  • С многоточечной подачей. В этом варианте на каждый цилиндр имеется своя форсунка. Этот тип наиболее распространен. Чаще подача смеси осуществляется напрямую по цилиндру с последовательным топливовспрыском.

Выделяют также двух- и четырехтактные системы. Такт – это все процессы, которые происходят в цилиндре за время одного ходя поршня.

Принцип работы инжекторного двигателя основан на сборе и оценке информации о состоянии двигателя и его работы с помощью специальных датчиков:

  • Датчик оборотов. Производит передачу сигнала о скорости, на основании этих данных блок управления рассчитывает необходимый расход топлива;
  • Датчик массового расхода воздуха. Измеряет силу воздушного потока;
  • Температуры антифриза. Проводит замеры температурного режима системы охлаждения и активирует работу вентилятора при необходимости;
  • Дроссельной заслонки. Осуществляет контроль положения заслонки дросселя и регулирует распределение топлива, которое попадает в камеру сгорания;
  • Кислорода в выхлопных газах. Фиксирует концентрацию кислорода в выхлопных газах. А также обеспечивает необходимую концентрацию газов и топлива в камере сгорания;
  • Детонации. Определяет силу взрыва в камере сгорания;
  • Положения распределительного вала. Участвует в согласовании подачи топлива и работы двигателя;
  • Температуры воздуха. Определяет температуру, которая поступает в двигатель. Контролёр инжектора (его «мозги») в результате обработки полученной информации, собранной от всех перечисленных приборов и устройств, регулирует работу следующих систем:
  • Форсунок. Это электромагнитный клапан, который осуществляет распыление топлива за счёт давления;
  • Электронасоса подачи топлива. Он контролирует давление в системе;
  • Модуля зажигания. Соответствует количеству свечей зажигания. Управляет их работой;
  • Регулятор холостого хода. Корректирует подачу воздуха в обход дроссельной заслонки на нейтральной передаче;
  • Вентилятор, охлаждающий мотор.

Рис. №2. Форсунки - основной элемент инжекторного двигателя, отвечающий за распыление топлива (жидкости или газа).

Как работает инжектор

Каждый двигатель оснащен поршнями и цилиндрами. В них происходит преобразование тепловой энергии в механическую.

Рис. №3. Схема работы инжекторного двигателя и его устройство.

Для осуществления этого процесса в инжекторном двигателе существует несколько этапов:

1 этап – такт впуска. Поршень в начале этого этапа находится в верхней мертвой точке. С началом работы двигателя стартер проворачивает посредством маховиков коленчатый вал. Датчик коленвала посылает блоку управления инжектора информацию о положении конкретного цилиндра. Датчик фаз анализирует такты. Блок управления получив данную информацию, открывает в нужном цилиндре форсунку на строго определенное время.

А вы знаете, что у некоторых двигателей имеется несколько клапанов впуска? Они увеличивают мощность двигателя, а соответственно и скоростные характеристики автомобиля;

2 этап – сжатие топливовоздушной смеси. Когда поршень достигает нижней мертвой точки, он начинает снова подниматься. Что приводит к сжатию смеси топлива и газов до размеров камеры сгорания. Клапаны в этот момент закрыты;

3 — этап рабочего хода. На этом этапе происходит поджигание свечой зажигания сжатой смеси воздуха и топлива. Что провоцирует взрыв, посредством увеличения давления на дне поршня. Это приводит к тому, что поршень опускается вниз до уровня нижней мертвой точки.

Клапаны впуска и выпуска закрыты для того, чтобы сила давления на поршень была достаточной для проворачивания коленчатого вала. После взрыва блок управления регулирует момент зажигания для последующего цилиндра. А так же нормирует газовый состав топливовоздушной смеси. Это позволяет предельно эффективно использовать топливо и его сгорание;

4 этап – такт выпуска. Предыдущий этап приводит к открытию выпускного клапана. Поршень начинает двигаться вверх, выбрасывая газы, образовавшиеся в результате взрыва и сгорания.

Важно! Прогрев двигателя не оказывает влияния на показания датчика массового расхода воздуха и датчика взрыва, так как блок управления работает по специальным запрограммированным таблицам.

Чем отличается инжекторный двигатель от карбюраторного

Рис. №4. Инжекторный и карбюраторный двигателя.

В работе и устройстве инжектора и карбюратора можно выделить следующие отличия:

  • В инжекторном двигателе подача смеси газов и топлива осуществляется в специальную камеру, в карбюраторном двигателе образование топливовоздушной смеси происходит в самом карбюраторе;
  • Смесь в инжекторном двигателе подается форсунками в цилиндры и в впускной коллектор принудительно. В карбюраторе этот процесс происходит само по себе;
  • В инжекторном двигателе форсунки подают строго дозированное количество топлива;
  • Инжекторная система обеспечивает мощность двигателя на 15% больше, чем карбюратор;
  • Инжектор более экономичен и экологически безопасен, чем карбюратор.

Применение инжекторных двигателей

Изначально инжекторные двигатели устанавливали в авиации. Особую популярность получили во времена Второй Мировой войны. Авиамоторы тогда создавали именно с этой системой. Затем инжекторы стали устанавливать в автомобили. В процессе ввода в широкие круги, инжекторы стали вытеснять карбюраторные варианты двигателей. И с 2005 года автомобильные двигателя оснащены именно инжекторной системой подачи топлива.

Достоинства и недостатки инжекторного двигателя

К его плюсам можно отнести:

  • Экономичное потребление топлива;
  • Большая динамика двигателя;
  • Отсутствуют проблемы с запуском двигателя в холодное время года;
  • Более надежный в эксплуатации, чем карбюраторный вариант;
  • Нет необходимости ручного регулирования режимов его работы.

К недостаткам относят:

  • Дороговизна запчастей;
  • Сложная диагностика неисправностей;
  • Некоторые детали не подлежат ремонту;
  • Дорогие обслуживание и регулировка работы инжектора, ремонт требуется проводить в автомастерских;
  • Чувствительны к топливу плохого качества.

Заключение

Не смотря на перечисленные недостатки, инжекторные двигатели представляют собой современный вариант топливной системы, обеспечивающий большую мощность и экономичное расходование топлива. А также более безопасную комплектацию двигателей в плане влияния на экологию.

Инжекторный двигатель

Инжекторный двигатель — что мы о нем знаем? Именно им оснащается любая современная машина. Реализация ресурса такого двигателя внутреннего сгорания (ДВС) рассчитана на экономный расход топлива, минимизацию его выхлопа в окружающую среду. Проведем небольшой экскурс по изучению агрегата.

Инжекторный двигатель

За счет чего он работает?

Инжекторные двигатели работают тактами; каждый такт обеспечивает операцию:

  1. Заполнение горючим цилиндров.
  2. Сжатие его поршнем для сгорания.
  3. Рабочий ход — получение механической энергии путем детонации горючего вещества.
  4. Вывод переработанного сырья в атмосферу.

Наиболее востребованными автопромом являются 4-х тактные ДВС на бензиновой тяге. На их примере изучим принцип работы инжекторного двигателя.

При первом такте поршень максимально опускается вниз — через клапан подается перемешанный с воздухом бензин. Далее, поршень поднимается до упора, закрывая клапан и сжимая смесь. После этого свеча отсекает искру — она запускает детонацию сдавленного вещества.

Повышение температуры в камере и образование газов продвигают поршень вперед, а коленвал за счет инерции возвращает его на верхнюю позицию. При высокой скорости оборотов давление нагнетается еще больше, открывается выходной клапан. Продукты переработки бензина устремляются к нему.

Инжекторный двигатель

Для более рационального функционирования используется комплекс датчиков, которые определяют получаемую на механизмы нагрузку, рассчитывают порции компонентов детонирующей смеси для обеспечения движения с циклом, равным такту.

Рекомендуется к прочтению  Кто изобрел первый двигатель для автомобиля

Программная «начинка» их устроена так, что каждый срабатывает параллельно режимам мотора, отслеживает изменения в циклах и подстраивается под них. Такая функциональность позволяет подстраивать расход горючего под индивидуальный стиль вождения, повысить КПД.

В чём особенности устройства?

Изучение конструкции позволит подробнее разобраться, как работает инжекторный двигатель. Компоненты, характерные для этого типа:

  • Блок электронного управления (ЭБУ);
  • Регулятор давления;
  • Форсунки;
  • Бензонасос;
  • Датчики.

Взаимодействие перечисленного: датчики получают данные о состоянии механики или процессах, их обрабатывает процессор и передает управляющие команды. Форсункам выделяется ограниченный заряд, который их открывает. Результат — смесь из топливного отдела попадает в отсек впускного коллектора.

Чтобы схема этого процесса стала более понятной, проведем краткий экскурс по устройству некоторых узлов, из которых состоит двигатель инжектор.

Инжекторный двигатель

Основная его функция — бесперебойно выдавать команды составляющим автомобиля на основании обработанной информации. В нее входят:

  • факторы окружающей среды (температура, влажность, пр.);
  • степень нагрузки на механику (при подъеме на горку, передвижение по плохой дороге, др.);
  • режим мотора (холостой/скоростной ход, учет нагрузки при переходе на полный привод, т. д.).

При несовпадениях исходной программе компьютер задает исполняющим элементам корректировки. Блок способен проводить диагностику. Об отказе любого механизма-исполнителя, его некорректном функционировании водитель оповещается путем индикации CheckEngine на приборной панели. Сведения об ошибках собираются в памятном отделе, что при серьезных поломках помогает их оперативному обнаружению и устранению.

Виды заложенных устройств памяти:

  • Однократно программируемое постоянное запоминающее (ППЗУ) — содержит базовый программный код («мозг» автомашины). Его чип находится на плате панели, при выходе из строя легко меняется новым. При любых сбоях вложенные коды остаются храниться на нем.
  • Оперативное запоминающее (ОЗУ) — временный резервуар, применяемый для обработки задач по текущему сеансу. Устройство впаяно к плате; по прекращению подачи электричества из аккумулятора вся информация с него стирается.
  • Электрически программируемое (ЭПЗУ) — содержит временные данные и кодировку средств защиты от угона. В качестве питания использует вшитый аккумулятор, подзаряжаемый при движении. Через него сравниваются вшитые коды электронной блокировки и те же параметры иммобилайзера. При их несовпадении запуск инжекторного двигателя невозможен.

Инжекторный двигатель

Форсунки

Через них производится выплеск порций топливной массы в коллекторное и цилиндровое отделения, причем открытие/закрытие клапана в течение секунды повторяется многократно.

По способу аппаратного управления и используемого количества деталей подразделяют на категории:

  1. Дроссельный моновпрыск (TBI)— подача сырья для детонации осуществляется одной деталью. Подаваемая струя не синхронизируется со срабатыванием клапана впуска. Управляющие сигналы на форсуночное сообщение производятся из внутриколлекторного чипа. Принцип распространен на старых моторах 90-х годов выпуска.
  2. Впрыск с распределением (MFI) — используется во всех современных автомобилях с бортовым компьютером. Передача горючего происходит комплектно: одна форсунка — один цилиндр. Форсунковый блок крепится поверх коллектора, а весь процесс синхронизируется с ЦБУ, согласно с тем, как работает система зажигания инжекторного двигателя. При сравнении сводных характеристик предшественников — КПД увеличен до 10%.

MFI-элементы по подаче струи бывают: электрогидравлические, электромагнитные, пьезоэлектрические. Они применяются при распределении впрыска:

  • Одновременном (синхронное наполнение всех цилиндров);
  • Попарно-параллельном — одна пара поршней принимает нижнее положение, другая — верхнее. Залив топлива и вывод продуктов сгорания производятся так же;
  • Двухстадийном (фазовом)— передача горючего в камеры сгорания производится в две операции.
  • Непосредственном — применяется в конструкциях моторов, подразумевающих сжигание сверхобедненного кислородом состава.

Инжекторный двигатель

Важный факт: технология TBI сегодня практически не распространена, так как она менее экономичная и ненадежная!

Каталитический нейтрализатор

Это устройство позволяет сократить в выводимых газах содержание веществ, как окиси углерода и азота, за счет преобразования их в углеводороды. Не управляется ЭБУ, но взаимодействует с центром обработки через датчик, определяющий процент кислорода в выхлопных скоплениях. При избыточной подаче горючего контроллер получает сведения от датчика и корректирует ее.

В нейтрализаторе установлены керамические элементы со встроенными катализаторами:

  • окислительными (платиновый и палладиевый);
  • восстановительным родиевым;
  • селективными;
  • накопительными.

На заметку: этилированный бензин губителен для работы нейтрализаторов, а заправочные вещества с высоким содержанием серы приведет в негодность элементы накопительной катализации!

Датчики

Слаженную работу всех механизмов инжекторных двигателей обеспечивают показания мини-приборов, закрепляемых на агрегатных исполнителях. Каждое устройство замеряет параметры контролируемого участка и передает их в ЭБУ.

Инжекторный двигатель

  1. ДМРВ (R массового расхода воздуха) — крепится на входе в воздушный фильтр. Функционирует по принципу сравнения показаний. Через 2 нити платины поступает ток. Меняется сопротивление (зависит от температуры). При этом одна нить свободно обдувается, вторая — герметично укрыта. За счет появившейся разницы ЭБУ производит подсчет.
  2. ДАД (R абсолютного давления и температуры в двигателе) — комбинируется или ставится отдельно от предыдущего. Состоит из 2 камер: одна герметична (внутри вакуум), вторая подводится напрямую к камере коллекторного впуска. Промеж камер проходит диафрагма, закреплены пьезоэлементы, которые создают напряжение при ее движении.
  3. ДПКВ (R положения коленчатого вала) — устанавливается в виде магнитной гребенки на шкиве коленвала. Он обустроен 58 зубцами и 2 зазорами, равными шагу зуба. Зубцы движутся в медной обмотке, что при взаимодействии с намагниченным сердечником образует индукционное напряжение — оно зависит от скорости оборотов шкива.
  4. ДФ (R фаз) — содержит диск с катушкой и прорезь. Прорезь обращается к прибору — выходное напряжение уравнивается с нулем. Одновременно достигается верхняя мертвая точка сжатия в первом цилиндре. Благодаря этому, центральный блок выдает напряжение в нужный цилиндр для зажигания, управляет тактами.
  5. ДД (R детонации) — им обустроен блок цилиндров. В момент детонации по нему проходит вибрация. В основе передачи информации лежит генерация напряжения свободного тока — оно увеличивается при большей вибрации.
  6. ДПДЗ (R положения дроссельной заслонки) — при опорном напряжении в 5 V происходит его увеличение или падение, за счет изменения поворотного угла заслонки.
  7. ДТОЖ (R температуры охлаждающей жидкости).
  8. Датчик кислорода — для разных конструкций внедряется единично или парой. Снимает замеры свободного кислорода в продуктах выхлопа. Его функция позволяет ЭБУ определить: обогатить или обеднить топливную смесь.

Инжекторный двигатель

Инжектор значительно лучше карбюратора. Чтобы в этом убедиться, рассмотрим сравнение схожих моторных конструкций в таблице:

Параметры агрегатаЗначение для карбюратораЗначение для инжектора
наименованиеВАЗ 21083
Объем (л)1.51.5
Мощность (л. с./кВт)69/51.578/56.2
Частота вращения вала (об/мин)750-800800-900
Бензин (октановое число)92-95
