Современные автомобили сконструированы таким образом, что постоянный поток свежего воздуха обдувает салон, поддерживая нужную температуру даже с закрытыми окнами. Поступающий снаружи воздух может нагреваться двигателем, чтобы окна не запотевали.

Стандартная система отопления

Вентиляционная система современных автомобилей обеспечивает постоянный приток свежего воздуха и нагревает его при необходимости.

Поток воздуха

Воздух входит в большое отверстие, расположенное в передней части автомобиля. При движении в этой области создается давление, вталкивающее воздух в воздуховод. Затем воздух попадает в отопитель, который при необходимости нагревает его. Решетка для приема воздуха может располагаться в верхней части капота.

Воздух попадает в салон через отверстия, расположенные на приборной панели и в нижней части кузова. Вентиляторы можно повернуть так, чтобы они направляли потоки воздуха на водителя и пассажира, занимающего переднее сиденье.

В некоторых автомобилях предусмотрены вентиляторы, направляющие воздух на пассажиров, занимающих заднее сиденье.

Воздушный поток из отверстий в планке, расположенной в нижней части лобового стекла, препятствует его запотеванию. В более поздних моделях такая функция предусмотрена и для боковых стекол.

Во многих современных автомобилях воздуховоды снабжены клапанами, которые открываются и закрываются по необходимости.

В задней части корпуса предусмотрены выходные отверстия. При движении давление на них снижено, и воздух беспрепятственно выходит наружу.

Отопитель (печка)

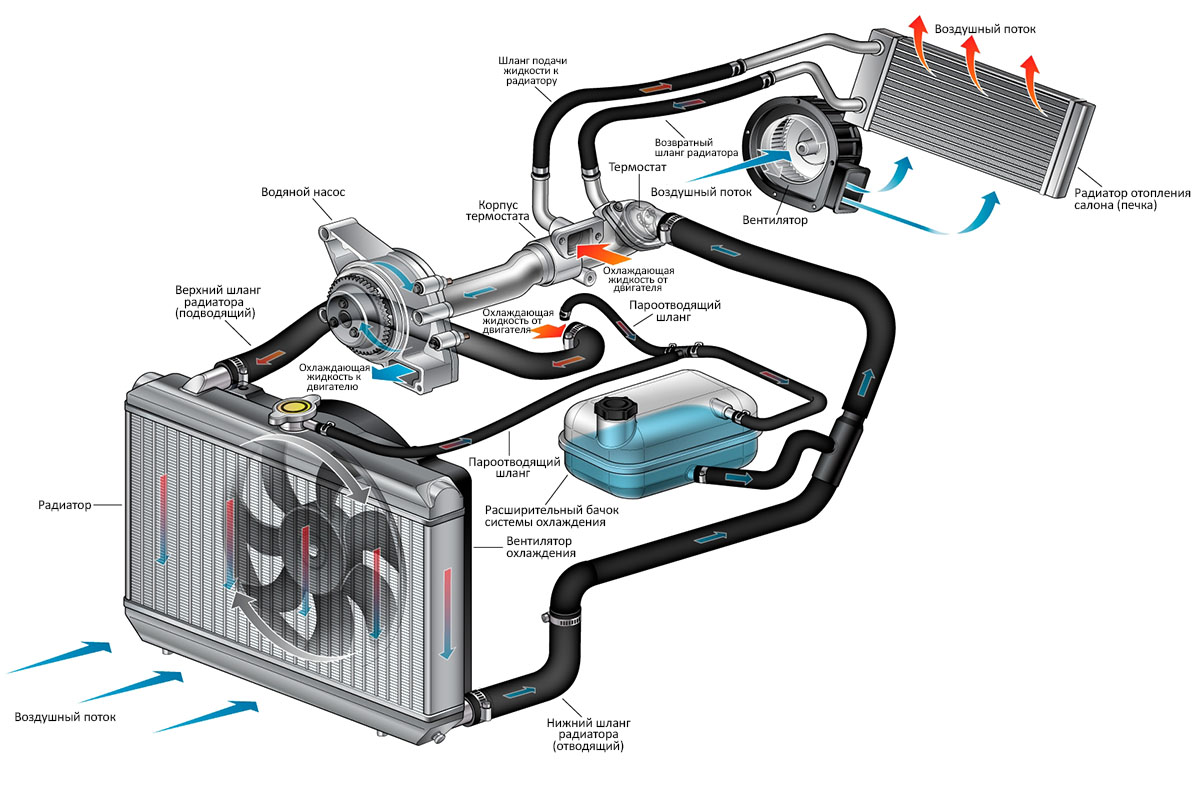

В автомобилях с водяной системой охлаждения в корпус отопителя монтируется пучок труб. Получившийся небольшой радиатор принимает от двигателя горячую воду.

Захваченный воздух согревается при прохождении сквозь пучок труб с горячей водой.

В вентиляционной системе также присутствуют электровентиляторы, которые обеспечивают перемещение потоков воздуха, когда автомобиль стоит на месте или движется недостаточно быстро.

Электровентиляторы могут работать в разных режимах в соответствии с потребностями водителя и пассажиров.

Способы терморегуляции

Система отопления с водяными клапанами

В отопителе с водяными клапанами воздух проходит сквозь пучок труб. Температура в пучке определяется количество проходящей сквозь него горячей воды.

Система отопления на основе смешивания воздуха

В системе на основе смешивания воздуха трубы нагреваются до определенной температуры, и теплый воздух смешивается с холодным за счет движения створки.

Температура, до которой нагревается воздух, определяется водяными клапанами или системой смешивания. Водяные клапаны часто встречаются в старых моделях.

Датчик температуры, расположенный на приборной доске, посылает сигнал крану, который регулирует количество горячей воды, подаваемой в трубы. Эта система медленно реагирует на изменения, поэтому установить точную температуру практически невозможно.

Трубы системы с воздушным отоплением нагреваются постоянно. Датчик температуры изменяет положение створки, которая смешивает уже нагретый воздух с холодным воздухом, захваченным извне.

Зачастую такая система может подавать холодный воздух на вентилятор для обдува лобового стекла, даже если все остальные вентиляторы работают с теплым воздухом.

Створки, контролирующие подачу воздуха в отопитель, можно запустить вручную, переключив рычаг, который находится на приборной панели и соединен со створками тросами.

В дорогих автомобилях можно увидеть электронные элементы управления, которые получают информацию от датчиков, установленных рядом с входными отверстиями.

Автомобили с воздушным охлаждением

В автомобилях с воздушной системой охлаждения двигателя воздух во внутреннем отопителе может согреваться при движении по охлаждающим ребрам рядом с горячим выпускным коллектором.

Благодаря системе смешивания с термочувствительными клапанами воздух доводится до нужной температуры и поддерживает комфортную атмосферу в салоне.

При необходимости воздух дополнительно подогревается с помощью устройства теплообмена, которое получает тепло при сжигании топлива.

В отличие от водяных систем, в воздушных системах теплообменник позволяет отопителю работать от двигателя. В остальном же способы распределения тепла идентичны.

Для чего нужна вентиляция картера двигателя

При работе автомобильного двигателя пары и газы образуются не только в самом моторном блоке, но и в картере или в поддоне, который предназначен для хранения масла и располагается в нижней части мотора. Это газы, образовавшиеся из паров масла, бензина и воды. Также в картер через зазоры могут попасть газы, образовавшиеся при сжигании топливно-воздушной смеси. Все пары и газы, находящиеся в картере, называют картерными. Концентрация таких газов нарушает свойства моторного масла и оказывает вредное влияние на металл деталей мотора.
Для отведения образовавшихся газов служит система вентиляции картера. Она состоит из маслоотделителя, клапана картерных газов и патрубков отвода воздуха.

Принцип работы системы вентиляции картерных газов

Схема расположения клапана вентиляции картерных газов

Газы проходят очистку от масляных капель, которые впоследствии стекают назад в поддон, и по воздушным патрубкам очищенные газы поступают в систему подачи воздуха в камеры сгорания. За выход газов во впускной коллектор отвечает клапан отвода картерных газов. Очистка от масла играет важную роль, потому что это не только экономия масла, но и борьба с нагаром на рабочих деталях.

Для чего нужен клапан вентиляции картерных газов?

Клапан отвода картерных газов регулирует процесс выпуска скопившихся паров. Принцип его работы основан на разности давлений перед клапаном и за ним. Чтобы понять, как работает клапан вентиляции, рассмотрим его конструкцию. Он состоит из пластикового корпуса, входного и выходного штуцеров, двух полостей, мембраны и пружины (образующих своего рода поршень).
Если во впускном патрубке присутствует сильное разрежение, то под действием пружины клапан закрывается, и картерные газы не попадают в воздуховод.
Если дроссельная заслонка полностью открыта, то во впускном коллекторе устанавливается атмосферное давление или даже превышающее его в случае турбонаддува, при этом клапан закрывается под действием наружного давления.
Если создается незначительное разрежение, то поршень занимает нейтральное положение и газы свободно выходят.

У клапана вентиляции картерных газов только три рабочих положения.

И т.к. образовавшиеся газы подаются в камеру сгорания в качестве составляющей рабочей смеси, то систему вентиляции также называют системой рециркуляции, а клапан – рециркуляционным или в английском варианте – PCV клапан, что означает то же, а расшифровывается Positive Crankcase Ventilation (на рус. – система вентиляции картера).

Где находится клапан вентиляции картерных газов?

Клапан вентиляции картерных газов

В верхней части картера расположен маслоотделитель. Обычно, это сочетание двух типов: лабиринтного и центробежного. Газы, поднимаясь, проходят через оба типа маслоотделителя и затем упираются в клапан, который обычно располагается во впускном коллекторе.

Как проверить клапан вентиляции картерных газов?
Проверить клапан достаточно несложно.

  • Снимите шланг, идущий от картера к клапану PCV.
  • Запустите двигатель.
  • Заткните пальцем освободившийся штуцер клапана. При работающем клапане вы почувствуете, что вакуум создается. После освобождения отверстия вы услышите щелчок.
    Если вакуума вы не почувствовали, то клапан вентиляции картерных газов проверку не прошел.

Неисправности клапана вентиляции картерных газов

Невозможно удалить все частички масла при отводе газа из картера, поэтому со временем образуется загрязнение составных частей системы вентиляции. Если система сильно засорилась, то возможно увеличение давления в картере и выход масла через щуп или через сальники двигателя.
Признаком попадания масла в камеру сгорания служит появление неприятного запаха и копоти на выходе из двигателя. Если срочно не принять меры, то это может привести к серьезным неисправностям в цилиндропоршневой группе.

Если масляный налет появился на впускном коллекторе и воздушном фильтре, то это свидетельствует о проблемах маслоуловителя.

В случае забивания системы или поломки клапана отвода картерных газов в двигателе может начаться жор масла. Чаще всего это происходит из-за заклинивания мембраны. В таких случаях необходимо заменить либо мембрану клапана вентиляции картерных газов, либо полностью клапан. Данное явление сопровождается нарушением работы системы впрыска и нестабильной работой двигателя.

Таким образом, система вентиляции картерных газов, хотя и не выглядит одной из жизнеобеспечивающих систем работы двигателя, является ее важной составляющей и нуждается в периодической чистке и проверке.

Подробнее об устройстве и предназначении системы вентиляции картерных газов смотрите в видео на нашем сайте!

Вентиляция картера двигателя

Вентиляция картера предназначена для удаления картерных газов, образующихся в результате прорыва продуктов сгорания топлива через зазоры между гильзой и поршневыми кольцами и их взаимодействия с парами масла.

Рекомендуется к прочтению  Самые мощные двигатели для авто

В газах содержатся загрязняющие масло серистые соединения и пары воды, которые образуют серную и сернистую кислоты, значительно ухудшающие качество масла. Пары воды вызывают вспенивание масла и образование эмульсии, что затрудняет поступление масла к трущимся поверхностям. Прорвавшиеся в картер газы повышают в нем давление, что может вызвать утечку масла через уплотнения картерного пространства.

Недопустимо также проникновение газов под капот двигателя, а затем в кузов и кабину автомобиля, так как содержащиеся в газах вредные вещества опасны для пассажиров и водителя. Отсос картерных газов уменьшает старение масла, а также, создавая разрежение в поддоне, предотвращает возможность утечки масла через уплотнения.

В автомобильных двигателях применяется вентиляция картера двух типов:

  • открытая – с отводом картерных газов в окружающую среду;
  • закрытая – с отсасыванием газов во впускную систему двигателя.

Открытая вентиляция (рис. 1) осуществляется под действием разрежения, возникающего в газоотводящей трубке вследствие относительного перемещения воздуха при движении автомобиля. Чтобы вместе с картерными газами не уносились частицы масла применяется специальный сапун лабиринтного типа, на стенках которого масляные капли оседают и стекают в поддон.

Недостатком открытой системы вентиляции картера является ее низкая эффективность, а также отравление окружающей среды вредными для здоровья человека и живой природы веществами.

В закрытых системах газы могут отводиться в воздухоочиститель до карбюратора или непосредственно во впускной трубопровод. Отвод газа через воздухоочиститель не создает требуемой интенсивности отсоса при минимальных частотах вращения коленчатого вала и полной нагрузке.
Кроме того, проход картерных газов через карбюратор вызывает осмоление его каналов, жиклеров и подвижных деталей. Поэтому более предпочтительной является система с отсосом газов непосредственно во впускной трубопровод двигателя, в котором всегда имеется разрежение.

Система вентиляции, показанная на рис. 2, работает следующим образом: под действием разрежения во впускном трубопроводе 10 картерные газы поднимаются вверх и через угольник 9 и шланг 5 попадают в корпус маслоотделителя, закрытый крышкой 1.
Между крышкой и корпусом находится резиновая мембрана 2, поджимаемая пружиной 3 к корпусу. Оседающие на дне корпуса маслоотделителя частицы масла по трубке 6 сливаются в картер двигателя.

С помощью мембраны 2, которая находится с одной стороны, под давлением атмосферного воздуха, а с другой – под давлением картерных газов и пружины, в картере поддерживается избыточное давление.

На рис. 3 показана схема вентиляции картера карбюраторного двигателя автомобилей марки «ВАЗ».
Здесь картерные газы отсасываются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воздушного фильтра 3. Из вытяжного коллектора на холостом ходу и при малых нагрузках двигателя (когда разрежение в воздушном фильтре невелико) картерные газы поступают через шланг 2 и золотник 1 под дроссельные заслонки карбюратора.

При остальных режимах работы двигателя картерные газы поступают в карбюратор через воздушный фильтр 3. В маслоотделителе 7 масло выделяется и по отводной трубке 8 стекает в масляный поддон.
Пламегаситель 5 предотвращает проникновение пламени в картер двигателя при возможных вспышках в карбюраторе.

Добрый день друзья. Традиционно благодарю за бурную реакцию и обсуждение моих работ. По просьбам пикабушников — очередная статья, раскрывающая ньюансы работы по сути очень простой системы. Настолько простой, что никто не воспринимает ее в серьез, а ведь подгадить, в прямом смысле этого слова, она может вашему мотору очень здорово

Для начала немного истории.

В далекие времена, когда бензин был дешевле воды, а проезжающий раз в сутки автомобиль собирал за собой толпы детей и восторженные взгляды взрослых — никто не задумывался ни об экологии, ни о комфорте. Да и не могли пару сотен самоходных колясок нанести сколько-нибудь различимый ущерб экологии. Поэтому все, что не сгорало в цилиндре — просто выбрасывалось в атмосферу, обеспечивая характерное амбре.

Так могло продолжаться долго, Если бы не вторая мировая война. Какой то умный человек додумался, что единственно, что мешает сделать из танка подводную лодку — это сапун картера двигателя, куда сразу же попадала вода. И тут же появилась трубочка, соединяющая картерное пространство со впускным коллектором

Это можно считать первой системой вентиляции картерных газов. Вплоть до 70х годов ее наличие было прерогативой исключительно спецтехники, а на автомобиля красовался в основном гордый сапун. Об этой системе начали вспоминать, когда начало набирать популярность экологическое движение, да и количество автомобилей существенно увеличилось

Теперь пару слов о том, что такое картерные газы. Это смесь паров воды, масла и бензина со взвешенными в их объеме каплями моторного масла. По токсичности превосходят выхлопные газы. Обладают способностью интенсивно окисляться при нагреве, то есть легковоспламеняемы.

Давайте сначала рассмотрим наиболее примитивную, и наиболее надежную систему. В ней нет управляемых элементов, а работает она за счет разницы давление.

Что происходит на холостом ходу представлено на рисунке ниже

Находящиеся под давлением, выше атмосферного, газы из картерного пространста ищут выход, и, так как картер соединен с пространством под клапанной крышкой, а она соединена в свою очередь с впускным коллектором, в котором за счет закрытой дроссельной заслонки и работающего двигателя давление падает ниже атмосферного — картерные газы устремляются в задроссельное пространство, а оттуда вместе со свежим зарядом воздуха — в цилиндры двигателя. Количество газов регулируется перепадом давлений на сторонах жиклера, установленного в линии между клапанной крышкой и задроссельным пространством.

Естественно, со временем, жиклер забивается сажей и, так как в задроссельное пространство путь закрыть грязью, а давление в картере выше атмосферного, картерные казы устремляются в воздухопровод, соединяющий воздушный фильтр и дроссельную заслонку. Скорость движения потока воздуха на холостом ходу там очень низкая и газы начинают оседать на стенках гофры, передней части дроссельной заслонки, расходомере, приводя к сбоям в его показаниях, а , впоследствии, кончине.

Владельцам такой системы (повальное количество инжекторных и карбюраторных ВАЗов, а также многих иномарок рекомендуется не заюывать об очистке жиклера, который может находиться как в клапанной крышке, так и корпусе дроссельной заслонки (инжекторные ВАЗы например)

Вторым типом будет система, с регулируемым потоком картерных газов. Способы регулировки могут разниться но сути это не меняет. Это может быть банальный подпружиненный клапан, Пневмоэлектрический клапан либо же электронно-управляемый. Каким бы не был способ регулировки — суть работы остается та же. Регулировка же применяется для обеспечения необходимого состава смеси (помним что картерные газы легковоспламеняемы) и давления в картерном пространстве.

В любом типе этих систем применяется маслоотделители. Их конструкция сильно разнится: от банальных пружинок в трубке сапуна и отстойника в блоке (карбюраторные классические ВАЗы),

Более современный вариант применен на «зубилах», где отстойник упразднен и применяется маслоотделитель лабиринтного типа, вмонтированный в клапанную крышку

Параллельно на иномарках часто применялся выносной маслоотделитель с вмонтированным клапаном PCV, о работе которого мы поговорим ниже

и современные варианты лабиринтного типа с мембраной (часто встречается на немецких моторах)

Как видите, системы выглядят абсолютно по-разному, но работают по одним и тем же принципа и выполняют одну и ту же функцию, различаясь лишь конструктивно.

Теперь же чуть подробнее про сам клапан PCV. Разберем самый простой вариант с подпружиненным клапаном, работающем, опять-таки на разнице давлений, потому что остальные варианты делают то же самое, но управляются другими способами.

Рассмотрим иллюстрацию, облетевшую весь интернет. Проще и доходчивее просто некуда

Для чего нужна двухступенчатая регулировка. Картерные газы, как уже неоднократно говорилось — горючи. На холостом ходе двигатель расходует относительно мало воздуха, соответственно, неконтролируемое обогащение смеси картерными газами приведет к невозможности воспламенения смеси в цилиндре и, как следствие, остановке двигателя.

Зарубежными производителями часто применялся PCV клапан с термостатом. На холодном двигателе термостат, преодолевая силу пружины приоткрывал PCV клапан больше, чем это необходимо для режима холостого хода, обеспечивая отвод большего количества картерных газов непрогретого, и работающего на обогащенной прогревочной смеси двигателя. Непрогретая поршневая группа так же добавляла обьема картерных газов своей пониженной герметичностью.

Естественно,такое обогащение топливной смеси учитывалось достаточно сложными системами зарубежных карбюраторов и до переобогащения смеси дело не доходило.

Современные системы управления двигателем очень точно измеряют количество воздуха, расходуемого мотором, а также имеют информацию о фактическом составе смеси и в некоторых случаях и об объеме образованных картерных газов. Такие системы имеют PCV клапаны, управляемые ЭБУ с помощью ШИМ сигналов, либо с применением шаговых двигателей, что дает возможность очень точно контролировать объемы впускаемых картерных газов в цилиндры и держать мотор в стабильном режиме.

Теперь поговорим о неисправностях этой системы. По сути их всего 4 — пониженная производительность, повышенная производительность, негерметичность с атмосферой и плохара работа сепаратора-маслоотделителя.

Рекомендуется к прочтению  Как поменять двигатель

Подробнее остановимся на последствиях каждой из них

Пониженная производительность проявляется прежде всего обильным масляным запотеванием всех уплотняющих элементов мотора. Иногда давление в картере поднимается настолько, что выбивает масляный щуп либо вырывает сальники, но это крайние случаи и чаще всего сопровождаются критичным износом цилиндропоршневой группы. В простейших системах с жиклером наблюдается сильное загрязнение воздухопроводов между дроссельной заслонкой и воздушным фильтром, а также лицевой части дроссельной заслонки. Масляные пятна на воздушном фильтре тоже не редки.

Лечится полной разборкой и промывкой всех составляющих частей.

Повышенная производительность проявляет себя совсем по-другому. ОБычно моторы с такой неисправностью относительно легко заводятся на холодную, но не в морозы. Прекрасно прогреваются. Но по окончании фазы прогрева работа двигателя становится нестабильной. К этому могут привести и другие неполадки с двигателем, но сейчас мы рассматриваем отдельно взятую систему. Механизм проявления неисправности таков — холодному мотору нужна обогащенная смесь, и горючие картерные газы обеспечивают его такой смесью. Когда же двигатель выходит из режима прогрева — избыток картерных газов переобогащает смесь, она перестает воспламеняться, мотор лихорадит иногда вплоть до остановки. На оборотах же наоборот мотор не проявляет никаких признаков неисправности. Причина зачастую кроется в вышедшем из строя либо подклинившем на саже клапане PCV.

Негерметичность системы с атмосферой проявляет себя чуть иначе. воопервых можно услышать шипение воздуха на слух. Холодный запуск может быть затруднен. После прогрева двигателя проблема остается. На высоких оборотах наблюдается обеднение смеси. Нужно отметить что так себя будет проявлять любая негерметичность впускного тракта в системах с расходомером воздуха.

Плохая работа сепаратора — тут и говорить не о чем.. если из шланга вентиляции летит масло каплями — сепаратор забит и нужно опять таки чистить всю систему впуска. Особо писать тут не о чем.

Хочу заметить, что если есть проблемы с цилиндропоршневой группой, то даже исправная система ВКГ не справится с существенно увеличившимся потоком картерных газов. И, несмотря на то, что кажется что системе не хватает производительности, ремонт нужно начинать все-таки с ремонта поршневой.

Как видите, ВКГ может довольно сильно запачкать впуск маслом, обеспечив прекрасную возможность системе EGR забиться наглухо. Но винить во всех смертных грехах у нас принято именно злоcчастную EGR. И если сравнить количество людей, которые приезжают с просьбой вырезать EGR, и после этой операции недоуменно смотрят на вновь грязный впуск, с количество людей, приехавшими на обслуживание ВКГ, то количество вторых находится на уровне статистической погрешности, что говорит о низком уровне технической грамотности в стране.

Обслуживайте свои моторы качественно, содержите их в чистоте не только снаружи, и разбирайтесь в ньюансах работы. Это интересно, полезно и экономит кучу нервов и денег.

Вентиляция картера двигателя

Вентиляция картера предназначена для удаления картерных газов, образующихся в результате прорыва продуктов сгорания топлива через зазоры между гильзой и поршневыми кольцами и их взаимодействия с парами масла.

В газах содержатся загрязняющие масло серистые соединения и пары воды, которые образуют серную и сернистую кислоты, значительно ухудшающие качество масла. Пары воды вызывают вспенивание масла и образование эмульсии, что затрудняет поступление масла к трущимся поверхностям. Прорвавшиеся в картер газы повышают в нем давление, что может вызвать утечку масла через уплотнения картерного пространства.

Недопустимо также проникновение газов под капот двигателя, а затем в кузов и кабину автомобиля, так как содержащиеся в газах вредные вещества опасны для пассажиров и водителя. Отсос картерных газов уменьшает старение масла, а также, создавая разрежение в поддоне, предотвращает возможность утечки масла через уплотнения.

В автомобильных двигателях применяется вентиляция картера двух типов:

  • открытая – с отводом картерных газов в окружающую среду;
  • закрытая – с отсасыванием газов во впускную систему двигателя.

Открытая вентиляция (рис. 1) осуществляется под действием разрежения, возникающего в газоотводящей трубке вследствие относительного перемещения воздуха при движении автомобиля. Чтобы вместе с картерными газами не уносились частицы масла применяется специальный сапун лабиринтного типа, на стенках которого масляные капли оседают и стекают в поддон.

Недостатком открытой системы вентиляции картера является ее низкая эффективность, а также отравление окружающей среды вредными для здоровья человека и живой природы веществами.

В закрытых системах газы могут отводиться в воздухоочиститель до карбюратора или непосредственно во впускной трубопровод. Отвод газа через воздухоочиститель не создает требуемой интенсивности отсоса при минимальных частотах вращения коленчатого вала и полной нагрузке. Кроме того, проход картерных газов через карбюратор вызывает осмоление его каналов, жиклеров и подвижных деталей. Поэтому более предпочтительной является система с отсосом газов непосредственно во впускной трубопровод двигателя, в котором всегда имеется разрежение.

Система вентиляции, показанная на рис. 2, работает следующим образом: под действием разрежения во впускном трубопроводе 10 картерные газы поднимаются вверх и через угольник 9 и шланг 5 попадают в корпус маслоотделителя, закрытый крышкой 1. Между крышкой и корпусом находится резиновая мембрана 2, поджимаемая пружиной 3 к корпусу. Оседающие на дне корпуса маслоотделителя частицы масла по трубке 6 сливаются в картер двигателя.

С помощью мембраны 2, которая находится с одной стороны, под давлением атмосферного воздуха, а с другой – под давлением картерных газов и пружины, в картере поддерживается избыточное давление.

На рис. 3 показана схема вентиляции картера карбюраторного двигателя автомобилей марки «ВАЗ». Здесь картерные газы отсасываются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воздушного фильтра 3. Из вытяжного коллектора на холостом ходу и при малых нагрузках двигателя (когда разрежение в воздушном фильтре невелико) картерные газы поступают через шланг 2 и золотник 1 под дроссельные заслонки карбюратора.

При остальных режимах работы двигателя картерные газы поступают в карбюратор через воздушный фильтр 3. В маслоотделителе 7 масло выделяется и по отводной трубке 8 стекает в масляный поддон. Пламегаситель 5 предотвращает проникновение пламени в картер двигателя при возможных вспышках в карбюраторе.

Классификация и маркировка моторных масел

Главная страница
Специальности
Учебные дисциплины
Олимпиады и тесты

Вентиляция картера двигателя

Вентиляция картера предназначена для удаления картерных газов, образующихся в результате прорыва продуктов сгорания топлива через неплотности поршневых колец и их взаимодействие с парами масла.

В газах содержатся загрязняющие масло серистые соединения и пары воды, которые образуют серную и сернистую кислоты, значительно ухудшающие качество масла. Пары воды вызывают вспенивание масла и образование эмульсии, что затрудняет поступление масла к трущимся поверхностям. Прорвавшиеся в картер газы повышают в нем давление, что может вызвать утечку масла через уплотнения картерного пространства. Недопустимо также проникновение газов под капот двигателя, а затем в кузов или кабину автомобиля, так как содержащиеся в газах вредные вещества опасны для пассажиров и водителя. Отсос картерных газов уменьшает старение масла, а также, создавая разрежение в поддоне, предотвращает возможность утечки масла через уплотнения.

В автомобильных ДВС применяется вентиляция картера двух типов:

• открытая — с отводом картерных газов в окружающую среду;

• закрытая — с отсасыванием газов во впускную систему двигателя.

Открытая вентиляция (рис. 6.10) осуществляется под действием разрежения, возникающего в газоотводящей трубке 3 вследствие относительного перемещения воздуха при движении автомобиля. Сапун 1 лабиринтного типа препятствует уносу частиц масла вместе с картерным газом, так как, проходя через каналы лабиринта, он резко меняет направление своего движения, в результате чего частицы масла отделяются и стекают в поддон.

Рис. 6.10.Открытая вентиляция картера двигателя ЯМЗ-642: 7 — сапун; 2 — хомуты; 3 — газоотводящая трубка; 4 — фланец сапуна

Недостатком открытой системы вентиляции картера является ее низкая интенсивность, а также отравление окружающей среды вредными для здоровья человека веществами.

В закрытых системах газы могут отводиться в воздухоочиститель до карбюратора или непосредственно во впускной трубопровод (рис. 6.11).

Отвод газа через воздухоочиститель не создает требуемой интенсив­ности отсоса при минимальных частотах вращения коленчатого вала и

Рис. 6.11.Закрытая система вентиляции картера дизеля ЗИЛ-645: / — крышка фильтра систе­мы вентиляции картера; 2 — мембрана; 3 — пружина; 4 — крышка клапана; 5 — шланг отвода картерных газов; 6 — трубка для слива масла: 7 — блок-картер; 8 — крышка головки блока цилиндров; 9 — угольник; 10 — впускной трубопровод

полной нагрузке. Кроме того, проход картерных газов через карбюратор вызывает осмоление его каналов, жиклеров и подвижных деталей. Поэтому более предпочтительной является система с отсосом газов непосредственно во впускной трубопровод двигателя, в котором всегда имеется повышенное разрежение.

Система вентиляции, показанная на рис. 6.11, работает следующим образом: под действием разрежения во впускном трубопроводе 10 картерные газы поднимаются вверх и через угольник 9 и шланг 5 попадают в корпус маслоотделителя, закрытый крышкой 7. Между крышкой и корпусом находится резиновая мембрана 2, поджимаемая пружиной 3 к корпусу. Оседающие на дне корпуса маслоотделителя частицы масла по трубке 6 сливаются в картер двигателя.

Рекомендуется к прочтению  Причины перегрева двигателя автомобиля

С помощью мембраны 2, которая находится, с одной стороны, под давлением окружающего воздуха, а с другой — под давлением картерных газов и пружины, в картере поддерживается избыточное давление.

На рис. 6.12 показана схема вентиляции картера карбюраторного двигателя автомобилей марки «ВАЗ». Здесь картерные газы отсасыва­ются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воз­душного фильтра 3. Из вытяжного коллектора на холостом ходу и при малых нагрузках двигателя (когда разрежение в воздушном фильтре не­велико) картерные газы поступают через шланг 2 и золотник 1 под дроссельные заслонки карбюратора. При остальных режимах работы

Рис. 6.12. Вентиляция картера двигателей легковых автомобилей марки «ВАЗ»: / — золотник; 2, 6 — шланги; 3 — воздушный фильтр; 4 — коллектор; 5— пламегаситель; 7— маслоотдели­тель; 8 — трубка

двигателя картерные газы поступают в карбюратор через воздушный фильтр 3. В маслоотделителе 7 масло выделяется и по отводной трубке 8 стекает в масляный поддон. Пламегаситель 5 предотвращает проникновение пламени в картер двигателя при возможных вспышках в карбюраторе.

1. Назовите виды трения и способы смазывания.

2. Что входит в обозначение моторных масел?

3. Как работает шестеренный масляный насос? Назначение его редукционного кла­пана.

4. С какой целью устанавливаются сливные и дифференциальные клапаны?

5. Расскажите о классификации масляных фильтров.

6. Расскажите о работе смазочной системы.

7. Почему картерные газы необходимо удалять?

Вентиляция картера

Во время работы двигателя через зазоры между кольцами и поршнем и в стыках колец из цилиндров в картер проникают пары горючего и отработавшие газы, которые ухудшают качество масла, находящегося в поддоне. Для удаления газов и охлаждения масла применяется вентиляция картера.

Рис. Схема вентиляции картера двигателя автомобиля ГАЗ-63: 1 — воздушный фильтр; 2 — трубка; 3 — маслозаливная труба; 4 — полость клапанной коробки; 5 — трубка

На рисунке показана схема вентиляции картера двигателя автомобиля ГАЗ-63. Полость 4 клапанной коробки соединена трубкой 5 с нижней частью воздушного фильтра 1, а маслозаливная труба 3 соединена трубкой 2 с верхней частью, воздушного фильтра.

При работе двигателя вследствие разности разрежения в нижней и верхней частях воздушного фильтра газы отсасываются из картера через трубку 5 и одновременно в картер по трубе 3 засасывается свежий воздух.

По такому же принципу устроена система вентиляции картера и других карбюраторных двигателей отечественных автомобилей.

Рис. Схема вентиляции картера двигателя ЯАЗ-М-206Б: 1 — нагнетатель; 2 — корпус регулятора; 3 — вентиляционная трубка; 4 — маслоуловительная сетка; 5 — крышка головки блока; 6 — канал в подъемном кольце; 7 — воздушная камера; 8 — полость картера двигателя; 9 — полость картера маховика

На рисунке показана схема вентиляции картера двигателя ЯАЗ-М-206Б. Когда поршень находится около верхней мертвой точки, воздух из продувочных окон проникает между поршнем и стенками цилиндра, а также через отверстия в канавках для маслосъемных колец в картер и создает в картере избыточное давление.

Под действием избыточного давления воздух, смешанный с находившимися в картере отработавшими газами, проходит через полости картера маховика и верхней передней крышки по каналам 6 в подъемных кольцах (рымах) в полость под крышкой 5 головки блока цилиндров. Отсюда воздух с тазами уходит через вентиляционные трубки 3 крышки головки блока и регулятора.

Занятие: Вентиляция картера двигателя

План проведения занятий по Устройству автомобилей

Преподаватель: Приданчук В. А.

Раздел: Система смазки двигателей.

Занятие: Вентиляция картера двигателя.

1.Распределение бюджета времени на занятие:

1. Проверка присутствующих – 3 минуты.

2. Опрос студентов по предыдущему материалу – 15 минут.

3. Изложение нового материала, запись в конспект – 48 минут.

4. Закрепление нового материала – 15 минут.

5. Подведение итогов – 7 минут.

6. Задание на дом – 3 минуты.

4.Закрепление нового материала:

1. Выдаю учебный элемент № . Изучаем и отвечаем.

2. Разбираем правильность ответов.

3. Выставляем оценки.

1. Заполнить тетрадь для лабораторных работ по пройденной теме.

2. Повторить пройденный материал.

3. Не забываем про конструкторские разработки.

ВСЕМ ДОСВИДАНИЯ, ДЕЖУРНЫЕ ОСТАТЬСЯ!

ВЕНТИЛЯЦИЯ КАРТЕРА ДВИГАТЕЛЯ

Вентиляция картера двигателя позволяет уменьшить вредные последствия прорыва паров топлива и отработавших газов в картер, а следовательно, и проникновение этих газов в кабину или кузова автомобиля.

В картере необходимо поддерживать атмосферное давление, поэтому взамен удаленных газов в него поступает свежий воздух, предварительно прошедший через фильтр. Вентиляция картера увеличивает срок службы масла и долговечность двигателя.

Во время такта сжатия в картер прорывается горючая смесь, которая, оказавшись в более холодном картере, конденсируется в жидкий бензин, выпадает в масло и разжижает его.

При рабочем ходе и при такте выпуска в картер прорываются отработавшие газы, несущие с собой твердые частицы копоти.

Выпадая в масло, копоть загрязняет его. Масло, разжиженное бензином и загрязненное копотью, быстрее стареет. Его необходимо более тщательно фильтровать и чаще заменять. Кроме того, нельзя допускать, что бы отработавшие картерные газы выходили в подкапотное пространство, а оттуда в кабину водителя или пассажирский салон, так как они содержат большое количество вредных для здоровья человека веществ.

Вентиляция картера двигателя может производится путем отсоса картерных газов непосредственно в атмосферу( открытая система вентиляции на современных двигателях применяется редко)

Или в камеры сгорания цилиндров, где и происходит их дожигание( закрытая система вентиляции)

Открытая вентиляция картера двигателя применяется на двигателях автомобилей ГАЗ-24,53А, 66 и некоторых других.

При естественной вентиляции картера с сапуном лабиринтного типа в двигателях ЯМЗ-740 и 7401 отработавшие газы из картера отсасываются за счет разрежения, которое создается во время движения автомобиля около конца вытяжной трубки.

При прохождении через сапун картерным газам приходится несколько раз резко изменять направление своего движения, и за счет этого происходит отделение масла от газов. Масло затем стекает в картер двигателя.

Закрытая вентиляция картера с отсосом картерных газов в выпускную трубу применяется на двигателях ЗИЛ-508.10

У этих двигателей картерное пространство через маслоуловитель, клапан и трубку вентиляции картера соединяются с впускной трубой двигателя.

Из впускной трубы картерные газы через впускные клапаны вместе с горючей сесью поступают в цилиндры, где происходит их догорание, затем они удаляются в атмосферу через выпускной тракт.

Количество отсасываемых газов регулируется посредством клапана.

Интенсивность отсоса картерных газов зависит от величины разряжения во впускной трубе. При работе двигателя на средних и больших оборотах разрежение во впускной трубе сравнительно небольшое. Клапан открыт, и отработавшие газы свободно поступают из картера в трубу.

В случае появления разрежения в картере двигателя за счет вентиляции в картер начнет поступать атмосферный воздух через воздушный фильтр вентиляции картера. Этот воздух, имея большой удельный вес, чем картерные газы, будет опускаться к уровню масла, вытесняя картерные газы, которые будут удалятся в систему вентиляции.

В вентиляции картера двигателя с нижним расположением распределительного вал газы проходят из картера в полость под крышку головки блока цилиндров по каналам. В которых находятся штанги газораспределительного механизма.

На полных нагрузках картерные газы поступают в воздушный фильтр двигателя. А оттуда в карбюратор и далее через впускную трубу в цилиндр двигателя.

Открытая вентиляция картера:

Соединение внутренней полости картера с окружающим воздухом осуществляется вытяжной трубой (5). Укрепленной сзади на верхней плоскости впускного трубопровода.

При движении автомобиля в трубе создается разрежение , в результате чего из поддона (6) двигателя отсасываются пары бензина. Воды и отработавшие газы. Свежий воздух поступает через маслоналивную трубку (2). На которой установлен фильтр (3) из капронового волокна( неразборной конструкции),защищающий систему от попадания пыли.

Закрытая вентиляция картера:

Используют свежий воздух, который поступает в картер через специальный воздушный фильтр (1), установленный на маслозаливной горловине.

В систему входит клапан (3). Установленный на впускном трубопроводе. Перед клапаном расположен маслоуловитель (2), отделяющий частицы масла от газов,отсаживаемых из картера.

Когда дроссельные заслонки карбюратора прикрыты, во впускном трубопроводе возникает большое разряжение, под действием которого клапан (3) поднимается и входит верхним ступенчатым концом в отверстие штуцера (5), уменьшая проходное сечение канала, а значит, и вентиляцию картера.

При полном открытии дроссельных заслонок, когда разрежение во впускном трубопроводе снижается, клапан (3) под действием своего веса опускается и полностью отрывает проходное отверстие штуцера (5)

Источник http://17koles.ru/how/kak-rabotaet-sistema-otopleniya-i-ventilyacii-avtomobilya

Источник http://automotocity.com/avtovaz/dlja-chego-nuzhna-ventiljacija-kartera-dvigatelja.html

Источник http://aireng.ru/blog/ventilyaciya-kartera-dvigatelya.html

Добавить комментарий

Ваш адрес email не будет опубликован.

Похожие записи

Почему перегревается двигатель в машине

Почему перегревается двигатель автомобиля причины перегрева мотора в машине и его последствия Начнем с того, что причин для перегрева мотора много. Одни, скажем так, лежат на поверхности, тогда как другие могут быть скрытыми и не иметь явных признаков. Прежде всего, недостаточный уровень охлаждающей жидкости в расширительном бачке является одной из самых частых причин перегрева мотора. […]

Как работает двигатель автомобиля?

Как работает двигатель автомобиля Сегодня мало кто из современных автомобилистов задаются целью знать устройство автомобиля. Конечно, каждый должен заниматься тем, что умеет и ремонтировать авто лучше профессионалу, но в то же время необходимо владеть хоть какими-то минимальными азами. Это необходимо для того, что если вдруг автомобиль откажется заводиться где-то в глуши, вы все-таки смогли его […]
