Как сделать паровой двигатель из двигателя автомобиля видео обзор

Содержание

Как Сделать Паровой Двигатель В Домашних Условиях

Паровой двигатель своими руками из подручных средств

Когда уже доделывал свой газогенератор — наткнулся в интернет на книжку «Как самому сделать паровой двигатель до 1.5л/с» книжка 1903 года (. ) выпуска, написана через «ять», размеры в вершках и аршинах, но содержит информацию, достаточную для изготовления своего парового двигателя, с чертежами и пояснениями

Саму книгу полностью в статье публиковать не буду, ссылку на нее дам в конце.
Идея вот в чем: 100 лет назад это можно было сделать методом пайки из ружейных гильз, обрезков труб и самовара в качестве парового котла, давление в котором (по книжке) составляло всего 2-3 атмосферы.
В общем — из подручных тогда средств (есть вещи, которые и через 100 лет не меняются).
При этом автор книги советовал использовать паровой двигатель для аэрации воды в аквариуме или приспособить к нему динамо для выработки электроэнергии. Или установить на лодку. (Приводятся двигатели разной мощности).

Но мы-то живем немного в другом веке: сварочный инвертор не редкость, автомобильный хлам — в избытке, простой газовый баллон — держит поболе 2 атмосфер. В общем — развернуться есть куда, а скажем мотоциклетный двигатель — это уже готовый паровой со всеми необходимыми шатунами, поршнем и подшипниками, только надо сделать систему газораспределения (и продумать систему смазки):

Как сделать рабочую модель парового двигателя на дому

Если вы были заинтересованы в модельных паровых двигателях, вы, возможно, уже проверили их в Интернете, шокирующим будет то, что они очень дорогие. Если вы не ожидаете ценовой диапазон, то вы можете попытаться найти другие варианты, где у вас может быть собственная модель парового двигателя. Это не означает, что вам нужно только купить их, так как вы можете сделать их самостоятельно. Вы можете посмотреть процессы создания собственной модели парового двигателя на сайте WoodiesTrainShop.com. Там нет ничего, что вы не можете сделать и выяснить, не имея немного собственных исследований.

Как создать свой собственный паровой двигатель?

Это звучит удивительно, но на самом деле вы можете создать модельный паровой двигатель с нуля. Вы можете начать с создания очень простого трактора, тянущего двигатель. Он может легко перевозить взрослого человека, и вам понадобится около ста часов, чтобы закончить строительство. Самое замечательное в том, что это не так дорого, и процесс его создания очень прост, и все, что вам нужно сделать, это сверлить и работать на токарно-фрезерном станки весь день. Вы всегда можете проверить свои возможности на сайте WoodiesTrainShop.com, на котором найдете более подробную информацию о том, как вы можете начать делать свою собственную модель парового двигателя.

Обода задних колес самодельные, модель парового двигателя сделана из газовых баллонов, и вы можете купить готовые передачи, а также приводные цепи на рынке. Простота модели «сделай сам» с паровым двигателем – это то, что делает его привлекательным для всех, поскольку он предлагает вам очень простые инструкции и быструю сборку. Вам даже не нужно изучать что-либо техническое, чтобы иметь возможность делать все самостоятельно. Простых рисунков и рисунков достаточно, чтобы помочь вам с рабочей нагрузкой от начала до конца.

Двигатель своими руками паровой: подробное описание, чертежи

Паровой двигатель начал свою экспансию еще в начале 19-го века. И уже в то время строились не только большие агрегаты для промышленных целей, но также и декоративные. В большинстве своем их покупателями были богатые вельможи, которые хотели позабавить себя и своих детишек. После того как паровые агрегаты плотно вошли в жизнь социума, декоративные двигатели начали применяться в университетах и школах в качестве образовательных образцов.

Паровые двигатели современности

В начале 20-го века актуальность паровых машин начала падать. Одной из немногих компаний, которые продолжили выпуск декоративных мини-двигателей, стала британская фирма Mamod, которая позволяет приобрести образец подобной техники даже сегодня. Но стоимость таких паровых двигателей легко переваливает за две сотни фунтов стерлингов, что не так и мало для безделушки на пару вечеров. Тем более для тех, кто любит собирать всяческие механизмы самостоятельно, гораздо интереснее создать простой паровой двигатель своими руками.

Устройство двигателя очень простое. Огонь нагревает котел с водой. Под действием температуры вода превращается в пар, который толкает поршень. Пока в емкости есть вода, соединенный с поршнем маховик будет вращаться. Это стандартная схема строения парового двигателя. Но можно собрать модель и совершенно другой комплектации.

Что же, перейдем от теоретической части к более увлекательным вещам. Если вам интересно делать что-то своими руками, и вас удивляют столь экзотичные машины, то эта статья именно для вас, в ней мы с радостью расскажем о различных способах того, как собрать двигатель своими руками паровой. При этом сам процесс создания механизма дарит радость не меньшую, чем его запуск.

Метод 1: мини-паровой двигатель своими руками

Итак, начнем. Соберем самый простой паровой двигатель своими руками. Чертежи, сложные инструменты и особые знания при этом не нужны.

Для начала берем алюминиевую банку из-под любого напитка. Отрезаем от нее нижнюю треть. Так как в результате получим острые края, то их необходимо загнуть внутрь плоскогубцами. Делаем это осторожно, чтобы не порезаться. Так как большинство алюминиевых банок имеют вогнутое дно, то необходимо его выровнять. Достаточно плотно прижать его пальцем к какой-нибудь твердой поверхности.

На расстоянии 1,5 см от верхнего края полученного «стакана» необходимо сделать два отверстия друг напротив друга. Желательно для этого использовать дырокол, так как необходимо, чтобы они получились в диаметре не менее 3 мм. На дно банки кладем декоративную свечку. Теперь берем обычную столовую фольгу, мнем ее, после чего оборачиваем со всех сторон нашу мини-горелку.

Мини-сопла

Далее нужно взять кусок медной трубки длиной 15-20 см. Важно, чтобы внутри она была полой, так как это будет наш главный механизм приведения конструкции в движение. Центральную часть трубки оборачивают вокруг карандаша 2 или 3 раза, так, чтобы получилась небольшая спираль.

Теперь необходимо разместить этот элемент так, чтобы изогнутое место размещалось непосредственно над фитилем свечки. Для этого придаем трубке формы буквы «М». При этом выводим участки, которые опускаются вниз, через проделанные отверстия в банке. Таким образом, медная трубка жестко фиксируется над фитилем, а ее края являются своеобразными соплами. Для того чтобы конструкция могла вращаться, необходимо отогнуть противоположные концы «М-элемента» на 90 градусов в разные стороны. Конструкция парового двигателя готова.

Запуск двигателя

Банку размещают в емкости с водой. При этом необходимо, чтобы края трубки находились под ее поверхностью. Если сопла недостаточно длинные, то можно добавить на дно банки небольшой грузик. Но будьте осторожны — не потопите весь двигатель.

Теперь необходимо заполнить трубку водой. Для этого можно опустить один край в воду, а вторым втягивать воздух как через трубочку. Опускаем банку на воду. Поджигаем фитиль свечки. Через некоторое время вода в спирали превратится в пар, который под давлением будет вылетать из противоположных концов сопел. Банка начнет вращаться в емкости достаточно быстро. Вот такой у нас получился двигатель своими руками паровой. Как видите, все просто.

Модель парового двигателя для взрослых

Теперь усложним задачу. Соберем более серьезный двигатель своими руками паровой. Для начала необходимо взять банку из-под краски. При этом следует убедиться, что она абсолютно чистая. На стенке на 2-3 см от дна вырезаем прямоугольник с размерами 15 х 5 см. Длинная сторона размещается параллельно дну банки. Из металлической сетки вырезаем кусок площадью 12 х 24 см. С обоих концов длинной стороны отмеряем 6 см. Отгибаем эти участки под углом 90 градусов. У нас получается маленький «столик-платформа» площадью 12 х 12 см с ногами по 6 см. Устанавливаем полученную конструкцию на дно банки.

По периметру крышки необходимо сделать несколько отверстий и разместить их в форме полукруга вдоль одной половины крышки. Желательно, чтобы отверстия имели диаметр около 1 см. Это необходимо для того, чтобы обеспечить надлежащую вентиляцию внутреннего пространства. Паровой двигатель не сможет хорошо работать, если к источнику огня не будет попадать достаточное количество воздуха.

Основной элемент

Из медной трубки делаем спираль. Необходимо взять около 6 метров мягкой медной трубки диаметром 1/4-дюйма (0,64 см). От одного конца отмеряем 30 см. Начиная с этой точки, необходимо сделать пять витков спирали диаметром 12 см каждая. Остальную часть трубы изгибают в 15 колец диаметром по 8 см. Таким образом, на другом конце должно остаться 20 см свободной трубки.

Оба вывода пропускают через вентиляционные отверстия в крышке банки. Если окажется, что длины прямого участка недостаточно для этого, то можно разогнуть один виток спирали. На установленную заранее платформу кладут уголь. При этом спираль должна размещаться как раз над этой площадкой. Уголь аккуратно раскладывают между ее витками. Теперь банку можно закрыть. В итоге мы получили топку, которая приведет в действие двигатель. Своими руками паровой двигатель почти сделан. Осталось немного.

Емкость для воды

Теперь необходимо взять еще одну банку из-под краски, но уже меньшего размера. В центре ее крышки сверлят отверстие диаметром в 1 см. Сбоку банки проделывают еще два отверстия — одно почти у дна, второе — выше, у самой крышки.

Берут два корка, в центре которых проделывают отверстие с диаметров медной трубки. В один корок вставляют 25 см пластиковой трубы, в другой — 10 см, так, чтобы их край едва выглядывал из пробок. В нижнее отверстие малой банки вставляют корок с длинной трубкой, в верхнее — более короткую трубку. Меньшую банку размещаем на большой банке краски так, чтобы отверстие на дне было на противоположной стороне от вентиляционных проходов большой банки.

Результат

В итоге должна получиться следующая конструкция. В малую банку заливается вода, которая через отверстие в дне вытекает в медную трубку. Под спиралью разжигается огонь, который нагревает медную емкость. Горячий пар поднимается по трубке вверх.

Для того чтобы механизм получился завершенным, необходимо присоединить к верхнему концу медной трубки поршень и маховик. В итоге тепловая энергия горения будет преобразовываться в механические силы вращения колеса. Существует огромное количество различных схем для создания такого двигателя внешнего сгорания, но во всех них всегда задействованы два элемента — огонь и вода.

Кроме такой конструкции, можно собрать паровой двигатель Стирлинга своими руками, но это материал для совершенно отдельной статьи.

Модель парового двигателя

Звучит важно. На самом деле — забавная штучка.

Вот видео работы нашей паровой турбины (39 секунд).

Катя все спрашивала: «А когда она полетит?» Видимо, ей колесо напоминало винт от вертолета. Да и мне эта штука напоминает космический корабль из кинофильма «Кин-дза-дза». Пепелац

Принцип работы паровой турбины практически такой же как у чайника — из-за горения топлива в топке вода в резервуаре закипает, образуется пар, который под давлением вырывается через узенькую трубочку и крутит колесо укрепленной над трубочкой турбины. Энергию вращения турбины можно использовать для получения электричества. Именно так и делают на различного рода электростанциях — тепловых, геотермальных, ядерных. С помощью паровых турбин получается 86% электроэнергии в мире!

Дальше мастер-класс по созданию парового двигателя:)

Для паровой турбины нам понадобится:

  • 2 жестяных банки (у нас они были от сгущенки). Одна из них обязательно должна быть еще не открытая, потому что мы будем открывать ее особым способом!
  • Тонкая трубка или стальной стержень, в котором надо будет просверлить отверстие.
  • Гайка, шуруп, длинный гвоздь, 2 пластмассовых дюбеля
  • Сухой спирт, вода.

Сначала рисуем эскиз. Примерно так:

Когда все детали продуманы, приступаем к изготовлению.
Самый интересный этап: берем целую банку, и в ее крышке пробиваем два диаметрально противоположных отверстия. Через них надо будет вылить содержимое банки. Так как у нас там была сгущенка, Витя очень быстро справился с заданием опустошить банку Банку моем. Наш резервуар для воды готов.

Вторую банку можно открывать как обычно, мы все равно будем разрезать ее пополам. Из нижней половины будем делать топку. Ножницами по металлу прорезаем отверстие для того, чтобы класть туда топливо. По окружности шилом делаем ряд отверстий, чтобы улучшить доступ кислорода (мы сначала не сделали, и огонь плохо разгорался).

Из оставшихся от второй банки кусков жести надо вырезать колесо-крыльчатку для турбины и ушки-держалки для него. Этим занялся Витя.

После этого все детали нужно припаять к резервуару. Тут уж Антон Вите помог.

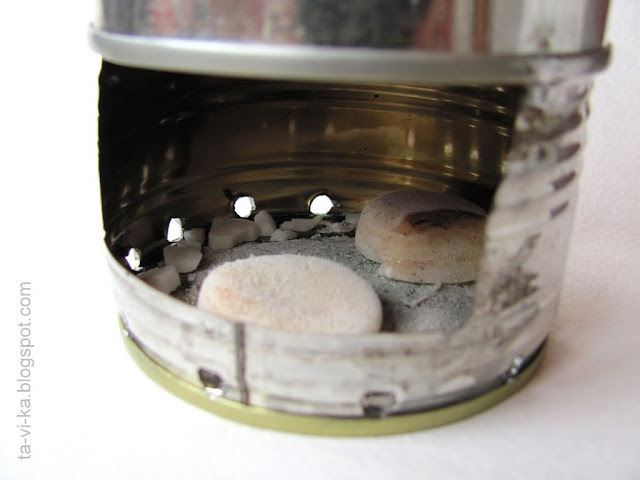

Сначала по окружности к дну резервуара надо припаять топку.

Затем, к верху резервуара нужно припаять сверху на одно отверстие гайку. Это будет отверстие для наливания воды. Мы его будем закручивать шурупом, чтобы пар выходил только через второе отверстие.
А на второе отверстие нужно припаять узкую трубочку и ушки для установки турбины

ПАРОВАЯ МАШИНА в домашнем хозяйстве

Сейчас довольно остро стоит проблема энергии. Я незнаю как в других странах, но у нас на Украине — газ дорогой,
цены на дизтопливо и бензин тоже неуклонно ползут вверх электроэнегия пока что не дорожает но это-как заверяют наши парламентарии явление временное
А тут во время обрезки сада насобиралось, как следствие, очень много дров.
Конечно их можно сжечь, продать, отправить на свалку. Но в ходе работы возникла идея превратить эту кучу в энергию (когда это необходимо) посредством пара.
Для этого собираюсь изготовить поршневую ПАРОВУЮ МАШИНУ сил на 3-6. С помощю которой приводить в действие деревообрабатывающий станок, генератор, мельницу. может еще че-нибудь придумаю.

Рекомендуется к прочтению  Какой двигатель стоит на лада Ларгус кросс 2019 г в

Кому интересно, а также специалистов в этой области прошу присоединятся.

В тырнете нарыл такое:

Паровая машина на такую мощность — дорогая и малополезная вещь. Газогенератор+ДВС всяко лучше.

Машинист написал :
Газогенератор+ДВС всяко лучше.

Читал старинную книжку по устройству газогенераторного автомобиля, вот честно, проще ядерный реактор на участке держать.

  1. Расход — 100 кг чурок на 100 км пути.
  2. Рабочий газ очень ядовит
  3. Движок и карбюратор (ГАЗ-42) при неправильном использовании газогенератора, или на каких то режимах, сейчас не вспомню, забивается смолами из газа. Мощность падает чуть ли не в половину.
  4. 100% процентный эффект только на сухих, берёзовых дровах. На всём остальном только потери мощности
  5. Растопить и запустить эту систему, проще паровоз растопить.
    И нафиг такое надо?

грохотайло А вот тут, я думаю, вы неправы.
вот посмотрите например
или вот
А чтоб двигатель не забивался смолами так-это,- фильтры выбрасывать ненедо.
Ещё мой дед на полуторке с газ-геном ездил так говорил, пока фильтры целые то и движки
работают нормально, а вот как забётся то их (фильтры) только выбрасывали (менять нечем было) а вместо них в лущшем случаи чайник ставили, а в большинстве и вовсе напрямик включали, из газ-гена в движок, вот вам и смолы.
Про падение мощности так некоторые даже после перехода на метан говорят что мощь их движка падает. Вот до сотни говорят на бензине за ХХХ розганялась, а после дак почти вдвое дольше. Хотя реального падения мощности движка при правильной установке газ-оборудования нет, есть сказывание разности калорийности бензина и метана
(генераторного газа), а отсюда разница вращательного момента (рывка). А падение мощности если и происходит- то только от того что зажигание лень было переставить, сделать его чуть раньше (калорийность, а значит и скорость горения бензина особенно А98 выше чем метана, метанола, чадного (генераторного) газа ) но даже это решабельно при минимуме затрат.
Насчет сухой березы частично согласен. Рекомендуемая влажность чурок не более 40%, а ето практически свежеспиленная береза, да и сохнет она рядом с газ-геном до 20% практически за пол часа-час (температура пиролиза(больше 240 по цельсию), таким образом до след запрпавки как-раз поспевают (в реальности даже складировали). Согласен с тем что береза дает более качественную смесь газов при меньшем количестве смол и высокой калорийности чем остальные породы дерева. Но при использовании качественных фильтров с той-же калорийностю можно подвергать пиролизу дуб, ель, вербу, грушу. и даже ржаную солому, листя, . И ДАЖЕ СУШОННЫЙ НАВОЗ

Вот такое ездит по дорогам:

Вот на таком ездил мой дед:

Вот такое пахало целину (кстати «питалось» сухой травой

Вот на таком немцы во вторую мировую на СССР шли (жрало все что бросали):

Вот такое мастырят некоторые умельцы (турбина от КРАЗа):

Было даже вот такое :

Етот екскаватор тоже немецкий, времен ВВ.

Про современность: две ссылки я уже дал при желании можете погуглить или пояндить много интерестного найдёте
к-слову КНДР досих-пор на газгенах ездит даже дизельные трактора на газ переделывают, в США (да и нетолько) тоже можно приобрести газген и установить на ЛЮБОЙ автомобиль или трактор. Газгены идут как готовые так и в форме КИТов. Насколько мне известно в Украине в Днепропетровские ребята соорудили газген присобачили его к бензогенератору 37кВт и продают «зеленую» напругу государству по 1.40 грн(примерно 0,175$) за киловат, а питают это чудо-чудное отходами местного пилокомбината которые за вывоз мусора(опилок) еще и приплачивают(наверное). Кроме того эти ребята собираются наладить выпуск газгенов правда только в форме КИТов, так-как подобные готовые устройства на Украине регистрировать, продавать, и устанавливать — дорого, корупционно, и ОЧЕНЬ долго (уж такие унас гуманные законы)

Газогенератор+ДВС всяко лучше.

Согласен и реализовать газогенерато планирую уже давно да пока руки недоходят
Но вот проблема в том что продукт газогенератора (смесь горючих газов) можно использовать нетолько для прямого питания ДВС но и греть котел, который в свою очередь может отапливать дом и давать пар для паровой машины. хотя согласен, при таком подходе ВЫГОДНЕЕ газген+ДВС,
но ведь и РОМАНТИКИ тоже хочется

Как сделать паровой двигатель из двигателя автомобиля + видео обзор

Современный мир заставляет многих изобретателей снова возвращаться к идее применения паровой установки в средствах, предназначенных для перемещения. В машинах есть возможность использовать несколько вариантов силовых агрегатов, работающих на пару.

Содержание:

Поршневой мотор

Современные паровые двигатели можно распределить на несколько групп:

Конструктивно установка включает в себя:

Принцип работы

Процесс происходит следующим образом. После включения зажигания начинает поступать питание от аккумуляторной электробатареи трех двигателей. От первого в работу приводится воздуходувка, прокачивающая воздушные массы по радиатору и передающая их по воздушным каналам в смесительное устройство с горелкой.

Одновременно с этим очередной электромотор активирует насос перекачки топлива, подающий конденсатные массы из бачка по змеевидному устройству подогревательного элемента в корпусную часть отделителя воды и подогреватель, находящийся в экономайзере, в паровой генератор.
До начала запуска пару нет возможности пройти к цилиндрам, так как путь ему перекрывают клапан дросселя или золотник, которые приводятся в управление кулисной механикой. Поворачивая ручки в сторону, необходимую для передвижения, и приоткрывая клапан, механик приводит в работу паровой механизм.
Отработанные пары по единому коллектору поступают на распределительный кран, в котором разделяются на пару неодинаковых долей. Меньшая по объему часть попадает в сопло смесительной горелки, перемешивается с воздушной массой, воспламеняется от свечи. Появившееся пламя начинает подогревать контейнер. После этого продукт сгорания переходит в водоотделитель, происходит конденсирование влаги, стекающей в специальный бак для воды. Оставшийся газ уходит наружу.

Вторая часть пара, большая по объему, по крану-распределителю переходит в турбину, приводящую во вращение роторное устройство электрического генератора. Далее пары проходят в сопловую часть конденсатора, потом – в радиатор, в котором охлаждаются, передавая тепловую энергию воздуху, и попадают в водяную емкость.

Правила эксплуатации автомобилей с паровым двигателем

Паровая установка может напрямую соединяться с приводным устройством трансмиссии машины, и с началом ее работы машина приходит в движение. Но с целью повышения кпд специалисты рекомендуют использовать механику сцепления. Это удобно при буксировочных работах и разных проверочных действиях.

В процессе движения механик, учитывая обстановку, может изменить скорость, манипулируя мощностью парового поршня. Это можно выполнить, дросселируя пар клапаном, или изменять подачу пара кулисным устройством. На практике лучше использовать первый вариант, так как действия напоминают работу педалью газа, но более экономичный способ – задействование кулисного механизма.

Для непродолжительных остановок водитель притормаживает и кулисой останавливает работу агрегата. Для длительной стоянки отключается электрическая схема, обесточивающая воздуходувку и топливный насос.

Преимущества машины

Аппарат отличается способностью работать практически без ограничений, возможны перегрузки, имеется большой диапазон регулировки мощностных показателей. Следует добавить, что во время любой остановки паровой двигатель перестает работать, чего нельзя сказать про мотор.

В конструкции нет необходимости устанавливать коробку переключения скоростей, страртерное устройство, фильтр для очистки воздуха, карбюратор, турбонаддув. Кроме этого, система зажигания в упрощенном варианте, свеча только одна.

В завершении можно добавить, что производство таких машин и их эксплуатация будут обходиться дешевле, чем автомобили с двигателем внутреннего сгорания, так как топливо будет недорогим, материалы, применяемые в производстве – самыми дешевыми.

Мастер сделал сам паровой двигатель

Видео: Делаем самый простой паровой двигатель из мусора своими руками! «Мелкий Рик»

Делаем самый простой паровой двигатель из мусора своими руками!

Видео: Бесплатная энергия. Паровой двигатель своими руками

Бесплатная энергия. Паровой двигатель своими руками

Вы видели когда-нибудь, как работает паровой двигатель не на видео? В наше время найти такую функционирующую модель не просто. Нефть и газ давно вытеснили пар, заняв господствующее положение в мире технических установок, приводящих механизмы в движение. Однако, ремесло это не утрачено, можно найти образцы успешно работающих двигателей, установленных умельцами на автомобилях и мотоциклах. Самодельные образцы чаще напоминают музейные экспонаты, чем изящные лаконичные аппараты, пригодные для эксплуатации, но они работают! И люди успешно ездят на паровых авто и приводят в движение разные агрегаты.

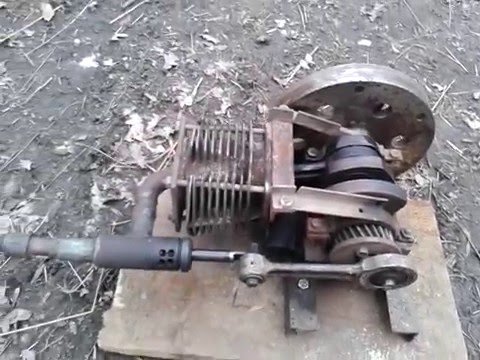

В этом выпуске канала “Techno Rebel” вы увидите паровую двухцилиндровую машину. Всё началось с двух поршней и такого же количества цилиндров.
Убрав все лишнее, мастер увеличил ход поршня и рабочий объем. Что привело к увеличению крутящего момента. Самой сложной деталью проекта является коленвал. Состоит из трубы, которую расточили под 3 подшипника. 15 и 25 трубы. Труба спилена после сварки. Подготовил трубу под поршень. После обработки он станет цилиндром или золотником.

От кромки оставляется на трубе 1 сантиметр, чтобы, когда будет варится крышка, металл может повезти в сторону. Поршень может застрять. На видео показана доработка распределительного цилиндров. Одно из отверстий заглушена, сужено до трубки двадцатки. Здесь будет поступать пар. Отверстие для выхода пара.

Как работает аппарат. В отверстий подается пар. Он распределяется по трубе, попадает в 2 цилиндра. Когда поршень опускается вниз, пар проходит и под давлением опускается. Поршень поднимается. Перекрывает проход. Пар стравливается через отверстия.
Далее с 5 минуты

Как сделать рабочую модель парового двигателя на дому

Если вы были заинтересованы в модельных паровых двигателях, вы, возможно, уже проверили их в Интернете, шокирующим будет то, что они очень дорогие. Если вы не ожидаете ценовой диапазон, то вы можете попытаться найти другие варианты, где у вас может быть собственная модель парового двигателя. Это не означает, что вам нужно только купить их, так как вы можете сделать их самостоятельно. Вы можете посмотреть процессы создания собственной модели парового двигателя на сайте WoodiesTrainShop.com. Там нет ничего, что вы не можете сделать и выяснить, не имея немного собственных исследований.

Как создать свой собственный паровой двигатель?

Это звучит удивительно, но на самом деле вы можете создать модельный паровой двигатель с нуля. Вы можете начать с создания очень простого трактора, тянущего двигатель. Он может легко перевозить взрослого человека, и вам понадобится около ста часов, чтобы закончить строительство. Самое замечательное в том, что это не так дорого, и процесс его создания очень прост, и все, что вам нужно сделать, это сверлить и работать на токарно-фрезерном станки весь день. Вы всегда можете проверить свои возможности на сайте WoodiesTrainShop.com, на котором найдете более подробную информацию о том, как вы можете начать делать свою собственную модель парового двигателя.

Обода задних колес самодельные, модель парового двигателя сделана из газовых баллонов, и вы можете купить готовые передачи, а также приводные цепи на рынке. Простота модели «сделай сам» с паровым двигателем – это то, что делает его привлекательным для всех, поскольку он предлагает вам очень простые инструкции и быструю сборку. Вам даже не нужно изучать что-либо техническое, чтобы иметь возможность делать все самостоятельно. Простых рисунков и рисунков достаточно, чтобы помочь вам с рабочей нагрузкой от начала до конца.

Паровой двигатель начал свою экспансию еще в начале 19-го века. И уже в то время строились не только большие агрегаты для промышленных целей, но также и декоративные. В большинстве своем их покупателями были богатые вельможи, которые хотели позабавить себя и своих детишек. После того как паровые агрегаты плотно вошли в жизнь социума, декоративные двигатели начали применяться в университетах и школах в качестве образовательных образцов.

Паровые двигатели современности

В начале 20-го века актуальность паровых машин начала падать. Одной из немногих компаний, которые продолжили выпуск декоративных мини-двигателей, стала британская фирма Mamod, которая позволяет приобрести образец подобной техники даже сегодня. Но стоимость таких паровых двигателей легко переваливает за две сотни фунтов стерлингов, что не так и мало для безделушки на пару вечеров. Тем более для тех, кто любит собирать всяческие механизмы самостоятельно, гораздо интереснее создать простой паровой двигатель своими руками.

Устройство двигателя очень простое. Огонь нагревает котел с водой. Под действием температуры вода превращается в пар, который толкает поршень. Пока в емкости есть вода, соединенный с поршнем маховик будет вращаться. Это стандартная схема строения парового двигателя. Но можно собрать модель и совершенно другой комплектации.

Видео: Как работает паровой двигатель?

Как работает паровой двигатель?

Видео: Как сделать паровой двигатель (паровую машину) Steam machine

Как сделать паровой двигатель (паровую машину) Steam machine

Что же, перейдем от теоретической части к более увлекательным вещам. Если вам интересно делать что-то своими руками, и вас удивляют столь экзотичные машины, то эта статья именно для вас, в ней мы с радостью расскажем о различных способах того, как собрать двигатель своими руками паровой. При этом сам процесс создания механизма дарит радость не меньшую, чем его запуск.

Метод 1: мини-паровой двигатель своими руками

Итак, начнем. Соберем самый простой паровой двигатель своими руками. Чертежи, сложные инструменты и особые знания при этом не нужны.

Для начала берем алюминиевую банку из-под любого напитка. Отрезаем от нее нижнюю треть. Так как в результате получим острые края, то их необходимо загнуть внутрь плоскогубцами. Делаем это осторожно, чтобы не порезаться. Так как большинство алюминиевых банок имеют вогнутое дно, то необходимо его выровнять. Достаточно плотно прижать его пальцем к какой-нибудь твердой поверхности.

На расстоянии 1,5 см от верхнего края полученного «стакана» необходимо сделать два отверстия друг напротив друга. Желательно для этого использовать дырокол, так как необходимо, чтобы они получились в диаметре не менее 3 мм. На дно банки кладем декоративную свечку. Теперь берем обычную столовую фольгу, мнем ее, после чего оборачиваем со всех сторон нашу мини-горелку.

Мини-сопла

Далее нужно взять кусок медной трубки длиной 15-20 см. Важно, чтобы внутри она была полой, так как это будет наш главный механизм приведения конструкции в движение. Центральную часть трубки оборачивают вокруг карандаша 2 или 3 раза, так, чтобы получилась небольшая спираль.

Теперь необходимо разместить этот элемент так, чтобы изогнутое место размещалось непосредственно над фитилем свечки. Для этого придаем трубке формы буквы «М». При этом выводим участки, которые опускаются вниз, через проделанные отверстия в банке. Таким образом, медная трубка жестко фиксируется над фитилем, а ее края являются своеобразными соплами. Для того чтобы конструкция могла вращаться, необходимо отогнуть противоположные концы «М-элемента» на 90 градусов в разные стороны. Конструкция парового двигателя готова.

Рекомендуется к прочтению  На каких автомобилях стоят двигатели миллионники?

Запуск двигателя

Банку размещают в емкости с водой. При этом необходимо, чтобы края трубки находились под ее поверхностью. Если сопла недостаточно длинные, то можно добавить на дно банки небольшой грузик. Но будьте осторожны — не потопите весь двигатель.

Теперь необходимо заполнить трубку водой. Для этого можно опустить один край в воду, а вторым втягивать воздух как через трубочку. Опускаем банку на воду. Поджигаем фитиль свечки. Через некоторое время вода в спирали превратится в пар, который под давлением будет вылетать из противоположных концов сопел. Банка начнет вращаться в емкости достаточно быстро. Вот такой у нас получился двигатель своими руками паровой. Как видите, все просто.

Модель парового двигателя для взрослых

Теперь усложним задачу. Соберем более серьезный двигатель своими руками паровой. Для начала необходимо взять банку из-под краски. При этом следует убедиться, что она абсолютно чистая. На стенке на 2-3 см от дна вырезаем прямоугольник с размерами 15 х 5 см. Длинная сторона размещается параллельно дну банки. Из металлической сетки вырезаем кусок площадью 12 х 24 см. С обоих концов длинной стороны отмеряем 6 см. Отгибаем эти участки под углом 90 градусов. У нас получается маленький «столик-платформа» площадью 12 х 12 см с ногами по 6 см. Устанавливаем полученную конструкцию на дно банки.

По периметру крышки необходимо сделать несколько отверстий и разместить их в форме полукруга вдоль одной половины крышки. Желательно, чтобы отверстия имели диаметр около 1 см. Это необходимо для того, чтобы обеспечить надлежащую вентиляцию внутреннего пространства. Паровой двигатель не сможет хорошо работать, если к источнику огня не будет попадать достаточное количество воздуха.

Основной элемент

Из медной трубки делаем спираль. Необходимо взять около 6 метров мягкой медной трубки диаметром ¼-дюйма (0,64 см). От одного конца отмеряем 30 см. Начиная с этой точки, необходимо сделать пять витков спирали диаметром 12 см каждая. Остальную часть трубы изгибают в 15 колец диаметром по 8 см. Таким образом, на другом конце должно остаться 20 см свободной трубки.

Оба вывода пропускают через вентиляционные отверстия в крышке банки. Если окажется, что длины прямого участка недостаточно для этого, то можно разогнуть один виток спирали. На установленную заранее платформу кладут уголь. При этом спираль должна размещаться как раз над этой площадкой. Уголь аккуратно раскладывают между ее витками. Теперь банку можно закрыть. В итоге мы получили топку, которая приведет в действие двигатель. Своими руками паровой двигатель почти сделан. Осталось немного.

Емкость для воды

Теперь необходимо взять еще одну банку из-под краски, но уже меньшего размера. В центре ее крышки сверлят отверстие диаметром в 1 см. Сбоку банки проделывают еще два отверстия — одно почти у дна, второе — выше, у самой крышки.

Видео: ПАРОВАЯ МОЩЬ! НЕОЖИДАННЫЕ ОБОРОТЫ! Паровой двигатель с нуля #5 Финал!

ПАРОВАЯ МОЩЬ! НЕОЖИДАННЫЕ ОБОРОТЫ! Паровой двигатель с нуля #5 Финал!

Видео: ПАРОВОЙ ДВИГАТЕЛЬ — ПЕРВЫЙ ВЫЕЗД

ПАРОВОЙ ДВИГАТЕЛЬ - ПЕРВЫЙ ВЫЕЗД

Берут два корка, в центре которых проделывают отверстие с диаметров медной трубки. В один корок вставляют 25 см пластиковой трубы, в другой — 10 см, так, чтобы их край едва выглядывал из пробок. В нижнее отверстие малой банки вставляют корок с длинной трубкой, в верхнее — более короткую трубку. Меньшую банку размещаем на большой банке краски так, чтобы отверстие на дне было на противоположной стороне от вентиляционных проходов большой банки.

Результат

В итоге должна получиться следующая конструкция. В малую банку заливается вода, которая через отверстие в дне вытекает в медную трубку. Под спиралью разжигается огонь, который нагревает медную емкость. Горячий пар поднимается по трубке вверх.

Для того чтобы механизм получился завершенным, необходимо присоединить к верхнему концу медной трубки поршень и маховик. В итоге тепловая энергия горения будет преобразовываться в механические силы вращения колеса. Существует огромное количество различных схем для создания такого двигателя внешнего сгорания, но во всех них всегда задействованы два элемента — огонь и вода.

Кроме такой конструкции, можно собрать паровой двигатель Стирлинга своими руками, но это материал для совершенно отдельной статьи.

Всем привет! С вами снова kompik92!
И сегодня и мы будем делать паровой двигатель!
Думаю каждому было когда-то хотелось сделать паровой двигатель!
Ну так давайте сделаем ваши мечты реальностью!

У меня есть два варианта его сделать: лёгкая и сложная. Оба варианта очень классные и интересные и если вы думаете что тут будет только один вариант, то вы правы. Второй вариант я выложу немного позже!

И давайте сразу к инструкции!

А вот и инструкция для варианта №1 :

Давайте приступим!
1. Вам нужно отрезать дно банки с высотой в 6.35 см. Для лучшего среза, сначала нарисуйте карандашом линию а потом ровно по ней срежьте дно банки. Таким образом мы получаем корпус нашего двигателя.

6. Создайте змеевик. Сделайте три четыре мотка в середине трубки при помощи карандаша. С каждой стороны должно быть не меньше 5 см. Мы сделали змеевик. Не знаете что это?

Вот вам цитата из википедии.

Думаю стало легче, но если всё равно не стало легче то я объясню сам. Змеевик это трубка в которой протекает жидкость чтобы её нагревали или охлаждали.

Вот и всё! Через некоторое время я выложу продолжение!
С вами был kompik92!

Видео: ДЕЛАЕМ ПАРОВОЙ ДВИГАТЕЛЬ ИЗ БЕНЗОПИЛЫ

ДЕЛАЕМ ПАРОВОЙ ДВИГАТЕЛЬ ИЗ БЕНЗОПИЛЫ

Видео: Самодельный паровой двигатель. 2-й запуск

Самодельный паровой двигатель. 2-й запуск

Даже если за плечами спортсмена уже есть богатый опыт создания судомоделей-копий, все равно при проектировании нового микросудна он неизбежно сталкивается с проблемой — какой двигатель ставить на будущую копию! Калильный или компрессионный — возникнут проблемы с топливом, шумоглушением и вибрациями. Электрический! Но и он не без недостатков, особенно с учетом большой массы электроаккумуляторов.

А почему не пойти по наиболее колийному пути и на копиях, например, пароходов не использовать настоящий миниатюрный паровой двигатель! Попытка реализации этой поначалу кажущейся трудноосуществимой идеи принесла очень интересные результаты.

Прежде всего — непосредственно о двигателе (в паровую установку входит еще немало крупных узлов). Проще его сделать на базе любого из моделистских ДВС достаточного рабочего объема. Кстати, хорошо подойдет для этих целей такой мотор, как «Комета» МД-5, давно зарекомендовавший себя в штатном калильном исполнении как совершенно неработоспособный. Для парового варианта лучше всего изготовить новую гильзу цилиндра и выполнить в ней лишь выпускные окна для выхода пара. Перепускные (продувочные) окна не нужны — при их отсутствии картер мотора окажется закрытым, что позволит сохранять во время работы установки в объеме картера достаточное количество масла.

Следующий этап работы над паросиловой установкой — изготовление двух баков: для воды и бензина или другого жидкого топлива. Водяной бак выполняется пайкой из толстой листовой латуни или нержавейки толщиной не менее 0,8—1 мм (в крайнем случае подойдет толстое кровельное железо). Выбор материала обусловлен тем, что водяной бак будет при функционировании установки находиться под тем же давлением, что и вся паровая система. Топливный бак может быть не столь прочным и меньшим по объему. Его размеры подбираются практическим путем.

Один из важнейших узлов установки — паровой котел. Его конструкция ясна из рисунков, а материалы и технологии изготовления элементов котла каждый может выбрать, исходя из собственных пожеланий и возможностей.

Паровой котел:

1 — трубка подвода топлива (медь, Ø 3 мм), 2 — теплообменник-испаритель, 3 — трубка питания форсунки (медь, Ø 3 мм), 4 — трубка отбора пара, 5 — испаритель воды (трубка Ø 3—4 мм), 6 — жалюзи подвода воздуха к пламени, 7 — форсунка, 8 — узел крепления форсунки, 9 — нижняя камера, 10 — трубка подвода воды к испарителю, 11 —корпус-труба.

Теплообменник — испаритель топлива может быть изготовлен из медной коробки от старого барометра или в виде мотка тонкой медной трубки. Топливораспыляющая форсунка переделывается из туалетного пульверизатора.

Паровой клапан, монтируемый в головке двигателя:

1 — трубка подвода пара от котла к двигателю, 2 — латунный корпус клапана, 3 — пружина, 4 — шарик-клапан. Для работы клапана в днище поршня двигателя нужно по центру смонтировать шток-толкатель, который при подходе поршня к верхней мертвой точке должен отжимать шарик-клапан вверх, впуская таким образом очередную порцию пара под давлением.

Доработка штатной головки цилиндра двигателя.

Водяной бак:

1 — корпус (кровельное железо или листовая латунь), 2 — заливная горловина (закрывается герметично), 3— вентиль (ниппель от велосипеда или мотоцикла), 4 — расходный кран-вентиль.

Подготовка к испытаниям паровой машины несложна. В картер переделанного ДВС заливают машинное масло; в штатный диффузор карбюратора вставляют заглушку (масло необходимо заменять примерно через 50 часов работы машины). Баки заполняются соответственно водой (лучше дистиллированной, что исключит образование накипи в паровой системе) и бензином любой марки. Оба бака герметично закрывают. Затем в нижнюю часть парового котла укладывают подожженную таблетку сухого спирта, а через впаянные в баки ниппеля накачивают в них воздух, создавая избыточное давление. Теперь можно открывать расходные краны-вентили. Через некоторое время, когда разогреется теплообменник испарения топлива, пламевая система котла перейдет на автоматический режим, постоянно подавая под давлением бензин к соплу форсунки. Чтобы заставить работать двигатель, достаточно пару раз провернуть его коленвал. Обороты мотора регулируют подачей воды и высотой пламени.

Новая паросиловая установка уже прошла успешные испытания на копии парохода «Володарский» (см. «М-К» № 11 за 1990 год). Модель прекрасно смотрится на ходу, неизменно привлекая внимание и зрителей, и спортсменов. Но главное — копия парохода теперь без всяких смысловых натяжек является также пароходом!

О. ХЛОПИН, г. Вологда

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Паровой двигатель своими руками. Современный паровой двигатель Самодельный паровой двигатель для трактора

В этой статье я расскажу вам о том, как сделать паровой двигатель своими руками. Двигатель будет небольшой, однопоршневой с золотником. Мощности вполне хватит, чтобы вращать ротор небольшого генератора и использовать этот двигатель в качестве автономного источника электричества в походах.

  • Телескопическая антенна (можно снять со старого телевизора или радиоприёмника), диаметр самой толстой трубки должен составлять не менее 8 мм
  • Маленькая трубка для поршневой пары (магазин сантехники).
  • Медная проволока с диаметром около 1,5 мм (можно найти в катушке трансформатора или радиомагазине).
  • Болты, гайки, шурупы
  • Свинец (в рыболовном магазине или найти в старом автомобильном аккумуляторе). Он нужен, чтобы отлить маховик в форме. Я нашёл готовый маховик, но вам этот пункт может пригодиться.
  • Деревянные бруски.
  • Спицы для велосипедных колёс
  • Подставка (в моём случае из листа текстолита толщиной 5 мм, но подойдёт и фанера).
  • Деревянные бруски (куски досок)
  • Банка из под оливок
  • Трубка
  • Суперклей, холодная сварка, эпоксидная смола (стройрынок).
  • Наждак
  • Дрель
  • Паяльник
  • Ножовка

Как сделать паровой двигатель

Цилиндр и золотниковая трубка.

Отрезаем от антенны 3 куска:
? Первый кусок 38 мм длиной и 8 мм диаметром (сам цилиндр).
? Второй кусок длиной 30 мм и 4 мм диаметром.
? Третий длиной 6 мм и 4 мм диаметром.

Возьмём трубку №2 и сделаем в ней отверстие диаметром 4 мм посередине. Возьмем трубку №3 и приклеим перпендикулярно трубке №2, после высыхания суперклея, замажем все холодной сваркой (например POXIPOL).

Крепим круглую железную шайбу с отверстием посредине к куску №3 (диаметр — чуть больше трубки №1), после высыхания укрепляем холодной сваркой.

Дополнительно покрываем все швы эпоксидной смолой для лучшей герметичности.

Как сделать поршень с шатуном

Берём болт (1) диаметром 7 мм и зажимаем его в тисках. Начинаем наматывать на него медную проволоку (2) примерно на 6 витков. Каждый виток промазываем суперклеем. Лишние концы болта спиливаем.

Проволоку покрываем эпоксидкой. После высыхания, подгоняем поршень шкуркой под цилиндр так, чтобы он свободно там двигался, не пропуская воздух.

Из листа алюминия делаем полоску длиной 4 мм и длиной 19 мм. Придаём ей форму буквы П (3).

Сверлим на обоих концах отверстия (4) 2 мм диаметром, чтобы можно было засунуть кусочек спицы. Стороны П-образной детали должны быть 7х5х7 мм. Клеим её к поршню стороной, которая 5 мм.

Шатун (5) делаем из велосипедной спицы. К обоим концам спицы приклеиваем на два маленьких кусочка трубок (6) от антенны диаметром и длиной по 3 мм. Расстояние между центрами шатуна составляет 50 мм. Далее шатун одним концом вставляем в П-образную деталь и шарнирно фиксируем спицей.

Спицу с двух концов подклеиваем, чтобы не выпала.

Шатун треугольника

Шатун треугольника делается похожим способом, только с одной стороны будет кусок спицы, а с другой трубка. Длина шатуна 75 мм.

Треугольник и золотник

Из листа металла вырезаем треугольник и сверлим сверлим в нем 3 отверстия.
Золотник. Длина поршня золотника составляет 3,5 мм, и он должен свободно перемещаться по трубке золотника. Длина штока зависит от размеров вашего маховика.

Паровым котлом будет служить банка из под оливок с запаянной крышкой. Также я впаял гайку, чтобы через неё можно было заливать воду и герметично закручивать болтом. Также припаял трубку к крышке.
Вот фото:

Фото двигателя в сборе

Собираем двигатель на деревянной платформе, размещая каждый элемент на подпорке

Видео работы парового двигателя

Всем привет! С вами снова kompik92!
И сегодня и мы будем делать паровой двигатель!
Думаю каждому было когда-то хотелось сделать паровой двигатель!
Ну так давайте сделаем ваши мечты реальностью!

У меня есть два варианта его сделать: лёгкая и сложная. Оба варианта очень классные и интересные и если вы думаете что тут будет только один вариант, то вы правы. Второй вариант я выложу немного позже!

И давайте сразу к инструкции!

  1. Когда двигатель работает, и вы хотите его перенести, используйте щипцы, толстые перчатки или не проводящий тепло материал!
  2. Если вы хотите сделать двигатель сложнее или мощнее, лучше узнать у кого- либо чем экпериментировать! Неправильная сборка может привести к взрыву котла!
  3. Если вы хотите взять работающий двигатель, не направляйте пар на людей!
  4. Не блокируйте пар в банке или трубке, паровой двигатель может взорваться!

А вот и инструкция для варианта №1:

  • Банка из под Колы или Пепси из алюминия
  • Плоскогубцы
  • Ножницы по металлу
  • Дырокол для бумаги (не путать с дроколом)
  • Маленькая свечка
  • Фольга из алюминия
  • Трубка из меди 3мм
  • Карандаш
  • Салатница или большая миска
Рекомендуется к прочтению  Как проверить двигатель дизельный

Давайте приступим!
1. Вам нужно отрезать дно банки с высотой в 6.35 см . Для лучшего среза, сначала нарисуйте карандашом линию а потом ровно по ней срежьте дно банки. Таким образом мы получаем корпус нашего двигателя.

2. Уберите острые края. Для безопасности, уберите острые края дна используя плоскогубцы. Заверните не больше 5мм! Это поможет нам дальше работать с двигателем.

3. Продавите дно. Если у банки не плоское дно, продавите его при помощи пальца. Это нужно чтобы наш двигатель хорошо плавал, если этого не сделать, то там будет оставаться воздух которые может нагреться и перевернуть платформу. Также это поможет стоять нашей свечке.

4. Сделайте два отверстия. Сделайте два отверстия как показано на картинке. Между краем и дыркой должно быть 1.27см и сама дырка должна быть диаметром не меньше 3.2 мм. Дырки должны находиться на против друг-друга! В данные отверстия мы просунем нашу медную трубку.

5. Поставьте свечку. Используя фольгу поставьте свечку так, чтобы она не двигалась в корпусе. Сама свечка должна быть металлической подставке. Мы поставили котёл, который будет нагревать нашу воду, и тем самым обеспечивая работу двигателя.

6. Создайте змеевик. Сделайте три четыре мотка в середине трубки при помощи карандаша. С каждой стороны должно быть не меньше 5 см. Мы сделали змеевик. Не знаете что это?

Вот вам цитата из википедии.

Змеевик — длиная металлическая, стеклянная, фарфоровая (керамическая) или пластиковая трубка, изогнутая некоторым регулярным или иррегулярным способом, предназначенная для того, чтобы в минимальном объёме пространства обеспечить максимальный теплообмен между двумя средами, разделёнными стенками змеевика. Исторически сложилось, что такой теплообмен изначально применялся для конденсации проходящих через змеевик паров.

Думаю стало легче, но если всё равно не стало легче то я объясню сам. Змеевик это трубка в которой протекает жидкость чтобы её нагревали или охлаждали.

7. Разместите трубку. Разместите трубку используя сделанные дырки, и проследите за тем, чтобы змеевик находился ровно рядом с фитилём свечки! Таким образом мы почти закончили с двигателем, у нас уже может работать нагрев.

8. Согните трубку. Согните концы трубки используя плоскогубцы так, чтобы они смотрели в разные стороны и были согнуты на 90 градусов от змеевика. Мы получили выходы для нашего горячего воздуха.

9. Подготовка к работе. Опустите наш двигатель в воду. Он должен хорошо плавать на поверхности, и если трубки не погружены в воду как минимум на 1 см, то утяжелите корпус. Мы сделали выход трубок в воду чтобы она могла двигаться.

10. Ещё чуть-чуть. Наполните нашу трубку, окуните одну трубку в воду, а второю потянуть как через трубочку для коктейлей. Мы почти сделали двигатель!

11. ГОТОВО! Сейчас подожгите свечку, в течении некоторого времени вода в змеевике нагреется и из концов трубки пойдёт пар, а от этого двигатель начнёт двигаться!

Даже если за плечами спортсмена уже есть богатый опыт создания судомоделей-копий, все равно при проектировании нового микросудна он неизбежно сталкивается с проблемой — какой двигатель ставить на будущую копию! Калильный или компрессионный — возникнут проблемы с топливом, шумоглушением и вибрациями. Электрический! Но и он не без недостатков, особенно с учетом большой массы электроаккумуляторов.

А почему не пойти по наиболее колийному пути и на копиях, например, пароходов не использовать настоящий миниатюрный паровой двигатель! Попытка реализации этой поначалу кажущейся трудноосуществимой идеи принесла очень интересные результаты.

Прежде всего — непосредственно о двигателе (в паровую установку входит еще немало крупных узлов). Проще его сделать на базе любого из моделистских ДВС достаточного рабочего объема. Кстати, хорошо подойдет для этих целей такой мотор, как «Комета» МД-5, давно зарекомендовавший себя в штатном калильном исполнении как совершенно неработоспособный. Для парового варианта лучше всего изготовить новую гильзу цилиндра и выполнить в ней лишь выпускные окна для выхода пара. Перепускные (продувочные) окна не нужны — при их отсутствии картер мотора окажется закрытым, что позволит сохранять во время работы установки в объеме картера достаточное количество масла.

Следующий этап работы над паросиловой установкой — изготовление двух баков: для воды и бензина или другого жидкого топлива. Водяной бак выполняется пайкой из толстой листовой латуни или нержавейки толщиной не менее 0,8-1 мм (в крайнем случае подойдет толстое кровельное железо). Выбор материала обусловлен тем, что водяной бак будет при функционировании установки находиться под тем же давлением, что и вся паровая система. Топливный бак может быть не столь прочным и меньшим по объему. Его размеры подбираются практическим путем.

Один из важнейших узлов установки — паровой котел. Его конструкция ясна из рисунков, а материалы и технологии изготовления элементов котла каждый может выбрать, исходя из собственных пожеланий и возможностей.

1 — трубка подвода топлива (медь, Ø 3 мм), 2 — теплообменник-испаритель, 3 — трубка питания форсунки (медь, Ø 3 мм), 4 — трубка отбора пара, 5 — испаритель воды (трубка Ø 3-4 мм), 6 — жалюзи подвода воздуха к пламени, 7 — форсунка, 8 — узел крепления форсунки, 9 — нижняя камера, 10 — трубка подвода воды к испарителю, 11 -корпус-труба.

Теплообменник — испаритель топлива может быть изготовлен из медной коробки от старого барометра или в виде мотка тонкой медной трубки. Топливораспыляющая форсунка переделывается из туалетного пульверизатора.

1 — трубка подвода пара от котла к двигателю, 2 — латунный корпус клапана, 3 — пружина, 4 — шарик-клапан. Для работы клапана в днище поршня двигателя нужно по центру смонтировать шток-толкатель, который при подходе поршня к верхней мертвой точке должен отжимать шарик-клапан вверх, впуская таким образом очередную порцию пара под давлением.

1 — корпус (кровельное железо или листовая латунь), 2 — заливная горловина (закрывается герметично), 3- вентиль (ниппель от велосипеда или мотоцикла), 4 — расходный кран-вентиль.

Подготовка к испытаниям паровой машины несложна. В картер переделанного ДВС заливают машинное масло; в штатный диффузор карбюратора вставляют заглушку (масло необходимо заменять примерно через 50 часов работы машины). Баки заполняются соответственно водой (лучше дистиллированной, что исключит образование накипи в паровой системе) и бензином любой марки. Оба бака герметично закрывают. Затем в нижнюю часть парового котла укладывают подожженную таблетку сухого спирта, а через впаянные в баки ниппеля накачивают в них воздух, создавая избыточное давление. Теперь можно открывать расходные краны-вентили. Через некоторое время, когда разогреется теплообменник испарения топлива, пламевая система котла перейдет на автоматический режим, постоянно подавая под давлением бензин к соплу форсунки. Чтобы заставить работать двигатель, достаточно пару раз провернуть его коленвал. Обороты мотора регулируют подачей воды и высотой пламени.

Начал свою экспансию еще в начале 19-го века. И уже в то время строились не только большие агрегаты для промышленных целей, но также и декоративные. В большинстве своем их покупателями были богатые вельможи, которые хотели позабавить себя и своих детишек. После того как паровые агрегаты плотно вошли в жизнь социума, декоративные двигатели начали применяться в университетах и школах в качестве образовательных образцов.

Паровые двигатели современности

В начале 20-го века актуальность паровых машин начала падать. Одной из немногих компаний, которые продолжили выпуск декоративных мини-двигателей, стала британская фирма Mamod, которая позволяет приобрести образец подобной техники даже сегодня. Но стоимость таких паровых двигателей легко переваливает за две сотни фунтов стерлингов, что не так и мало для безделушки на пару вечеров. Тем более для тех, кто любит собирать всяческие механизмы самостоятельно, гораздо интереснее создать простой паровой двигатель своими руками.

Очень простое. Огонь нагревает котел с водой. Под действием температуры вода превращается в пар, который толкает поршень. Пока в емкости есть вода, соединенный с поршнем маховик будет вращаться. Это стандартная схема строения парового двигателя. Но можно собрать модель и совершенно другой комплектации.

Что же, перейдем от теоретической части к более увлекательным вещам. Если вам интересно делать что-то своими руками, и вас удивляют столь экзотичные машины, то эта статья именно для вас, в ней мы с радостью расскажем о различных способах того, как собрать двигатель своими руками паровой. При этом сам процесс создания механизма дарит радость не меньшую, чем его запуск.

Метод 1: мини-паровой двигатель своими руками

Итак, начнем. Соберем самый простой паровой двигатель своими руками. Чертежи, сложные инструменты и особые знания при этом не нужны.

Для начала берем из-под любого напитка. Отрезаем от нее нижнюю треть. Так как в результате получим острые края, то их необходимо загнуть внутрь плоскогубцами. Делаем это осторожно, чтобы не порезаться. Так как большинство алюминиевых банок имеют вогнутое дно, то необходимо его выровнять. Достаточно плотно прижать его пальцем к какой-нибудь твердой поверхности.

На расстоянии 1,5 см от верхнего края полученного «стакана» необходимо сделать два отверстия друг напротив друга. Желательно для этого использовать дырокол, так как необходимо, чтобы они получились в диаметре не менее 3 мм. На дно банки кладем декоративную свечку. Теперь берем обычную столовую фольгу, мнем ее, после чего оборачиваем со всех сторон нашу мини-горелку.

Мини-сопла

Далее нужно взять кусок медной трубки длиной 15-20 см. Важно, чтобы внутри она была полой, так как это будет наш главный механизм приведения конструкции в движение. Центральную часть трубки оборачивают вокруг карандаша 2 или 3 раза, так, чтобы получилась небольшая спираль.

Теперь необходимо разместить этот элемент так, чтобы изогнутое место размещалось непосредственно над фитилем свечки. Для этого придаем трубке формы буквы «М». При этом выводим участки, которые опускаются вниз, через проделанные отверстия в банке. Таким образом, медная трубка жестко фиксируется над фитилем, а ее края являются своеобразными соплами. Для того чтобы конструкция могла вращаться, необходимо отогнуть противоположные концы «М-элемента» на 90 градусов в разные стороны. Конструкция парового двигателя готова.

Запуск двигателя

Банку размещают в емкости с водой. При этом необходимо, чтобы края трубки находились под ее поверхностью. Если сопла недостаточно длинные, то можно добавить на дно банки небольшой грузик. Но будьте осторожны — не потопите весь двигатель.

Теперь необходимо заполнить трубку водой. Для этого можно опустить один край в воду, а вторым втягивать воздух как через трубочку. Опускаем банку на воду. Поджигаем фитиль свечки. Через некоторое время вода в спирали превратится в пар, который под давлением будет вылетать из противоположных концов сопел. Банка начнет вращаться в емкости достаточно быстро. Вот такой у нас получился двигатель своими руками паровой. Как видите, все просто.

Модель парового двигателя для взрослых

Теперь усложним задачу. Соберем более серьезный двигатель своими руками паровой. Для начала необходимо взять банку из-под краски. При этом следует убедиться, что она абсолютно чистая. На стенке на 2-3 см от дна вырезаем прямоугольник с размерами 15 х 5 см. Длинная сторона размещается параллельно дну банки. Из металлической сетки вырезаем кусок площадью 12 х 24 см. С обоих концов длинной стороны отмеряем 6 см. Отгибаем эти участки под углом 90 градусов. У нас получается маленький «столик-платформа» площадью 12 х 12 см с ногами по 6 см. Устанавливаем полученную конструкцию на дно банки.

По периметру крышки необходимо сделать несколько отверстий и разместить их в форме полукруга вдоль одной половины крышки. Желательно, чтобы отверстия имели диаметр около 1 см. Это необходимо для того, чтобы обеспечить надлежащую вентиляцию внутреннего пространства. Паровой двигатель не сможет хорошо работать, если к источнику огня не будет попадать достаточное количество воздуха.

Основной элемент

Из медной трубки делаем спираль. Необходимо взять около 6 метров мягкой медной трубки диаметром 1/4-дюйма (0,64 см). От одного конца отмеряем 30 см. Начиная с этой точки, необходимо сделать пять витков спирали диаметром 12 см каждая. Остальную часть трубы изгибают в 15 колец диаметром по 8 см. Таким образом, на другом конце должно остаться 20 см свободной трубки.

Оба вывода пропускают через вентиляционные отверстия в крышке банки. Если окажется, что длины прямого участка недостаточно для этого, то можно разогнуть один виток спирали. На установленную заранее платформу кладут уголь. При этом спираль должна размещаться как раз над этой площадкой. Уголь аккуратно раскладывают между ее витками. Теперь банку можно закрыть. В итоге мы получили топку, которая приведет в действие двигатель. Своими руками паровой двигатель почти сделан. Осталось немного.

Емкость для воды

Теперь необходимо взять еще одну банку из-под краски, но уже меньшего размера. В центре ее крышки сверлят отверстие диаметром в 1 см. Сбоку банки проделывают еще два отверстия — одно почти у дна, второе — выше, у самой крышки.

Берут два корка, в центре которых проделывают отверстие с диаметров медной трубки. В один корок вставляют 25 см пластиковой трубы, в другой — 10 см, так, чтобы их край едва выглядывал из пробок. В нижнее отверстие малой банки вставляют корок с длинной трубкой, в верхнее — более короткую трубку. Меньшую банку размещаем на большой банке краски так, чтобы отверстие на дне было на противоположной стороне от вентиляционных проходов большой банки.

Результат

В итоге должна получиться следующая конструкция. В малую банку заливается вода, которая через отверстие в дне вытекает в медную трубку. Под спиралью разжигается огонь, который нагревает медную емкость. Горячий пар поднимается по трубке вверх.

Для того чтобы механизм получился завершенным, необходимо присоединить к верхнему концу медной трубки поршень и маховик. В итоге тепловая энергия горения будет преобразовываться в механические силы вращения колеса. Существует огромное количество различных схем для создания такого двигателя внешнего сгорания, но во всех них всегда задействованы два элемента — огонь и вода.

Кроме такой конструкции, можно собрать паровой но это материал для совершенно отдельной статьи.
