На каких автомобилях двигатель цепной или

Содержание

На каких легковых автомобилях ставится цепь грм. Привод грм современных легковых двигателей

Какой привод ГРМ лучше? Этот вопрос входит в десятку самых философских автомобильных вопросов, вместе с левым и правым рулем, бензином или дизелем, механической или автоматической коробкой передач. Одни автолюбители будут отдавать свой голос за ременную передачу, а вторые будут отдавать предпочтение цепному механизму. Это же касается и всех вышеуказанных вопросов. Давайте вместе попытаемся разобраться какой газораспределительный механизм лучше, дешевле и в чем плюсы и минусы двух вариантов привода распределительного вала.

Сразу стоит отметить, на сегодняшний день все больше автопроизводителей переходят именно на ременную передачу и отказываются от цепи ГРМ. Но все равно у некоторых водителей остается не доверительное отношение к «эластичному» приводу. Большое количество автолюбителей, особенно старшего поколения, называют металлический вариант едва ли не вечным. Правы ли они?

Современная цепь ГРМ

Раньше цепи ГРМ были действительно беспроблемным элементом. Все дело в том, что ее как правило делали из двух, а порой из трех звеньев (рядов). Порвать такую металлическую дорожку было весьма проблематично. «Служили» они действительно сотни тысяч километров. Со временем цепь могла вытянуться и начать невыносимо звенеть, что приводило к перескоку на один-два зуба. Но даже в таком случае обрывы случались намного реже, нежели у ремней.

По сравнению с ремнем цепь шумная, вытягивается, но шумоизоляция современных силовых агрегатов позволяет убрать это недостаток быстро и качественно. В салоне «шелест» цепи практически не слышно. Стоит отметить, что старые цепные двигатели действительно надежнее, чем новые. Современные агрегаты аналогичной надежностью похвастаться не могут. Почему?

На то есть ряд причин. Сейчас двигатели очень сильно убавили в весе, стали короче и меньше в объемах. Это связано с так называемыми «нормами ЕВРО» – нужно чтобы автомобиль был легче, компактнее, соответственно потреблял мало топлива и выбрасывал меньше вредных веществ в атмосферу. Эти требования отразились и на ГРМ. Его привод также существенно облегчают.

Также сейчас все автопроизводители стараются увеличить объем салона, за счет уменьшения объема моторного отсека. Поэтому очень важно, чтобы силовой агрегат был максимально компактным. Первым от таких изменений начал страдать именно цепной привод, поэтому цепь максимально укоротили и облегчили. Сейчас она скорее похожа на велосипедную. За счет такого урезания, уменьшилась не только головка блока, но и сам блок. Поэтому отпала необходимость в большой масляной ванне (классическая цепь постоянно вращалась в масле).

На первый взгляд все отлично – цепь убавили, объемы и размеры уменьшились, масла нужно меньше, вес снизился. Отлично ведь? Но есть одно важное «НО»… такое тоненькое изделие начало рваться.
Правда, прежде чем окончательно выйти из строя, цепь начинает шуметь сильнее обычного. Многие водители не обращают на это внимание, списывают на погоду, или же попросту могут не слышать из-за хорошей «шумки» мотора. Все это приводит к обрыву цепи и дорогостоящему ремонту.

Таким образом цепь ГРМ стала таким же расходником, как и большая часть элементов двигателя. Сейчас крайне сложно встретить двигатель, в котором бы цепь менялась только при капитальном ремонте (как было раньше). Как правило, ее меняют как и ремень – от 100 000 км. Плюс ко всему, из-за сложности конструкции, диагностика цепи ГРМ сейчас очень дорогостоящая. Можно сделать вывод, что современный цепной механизм по надежности и ресурсу очень сильно приближается к ремню ГРМ.

У вас автомобиль на цепи? Не спешите расстраиваться. Да, минусов действительно много, но есть и плюсы:

  • она вращается в закрытом пространстве, практически не соприкасается с воздухом, а значит, нет мусора, пыли и влаги ускоряющей износ.
  • ей практически не важна температура. Она не боится ни холода, ни жары, в отличии от ремня.
  • точность регулировки. Цепь имеет более точный механизм регулировки, он не так сильно растягивается.
  • устойчивость к кратковременным перегрузкам.

Ремень ГРМ

Это абсолютно другая конструкция, несмотря на идентичность выполняемых функций. Выглядит ремень так – прорезиненная лента (может быть на тканевой основе или иного износостойкого материала) внутри которой есть зубцы. Эти зубцы входят в зацепления с шестернями, которые закреплены на распределительном вале.

Плюсы ременного механизма:

  • сухая конструкция. То есть, здесь нет масла. Находится за пределами силового агрегата, вращается в воздухе, хотя и закрыта специальным кожухом.
  • ремень эластичный. Он эффективно гасит колебания, которые во многоцилиндровых моторах могут влиять на ресурс валов.
  • практически отсутствует влияние температуры на работу мотора. Если масло холодное зимой, это не отражается на шумности двигателя (цепному механизму нужно разогреться для эффективного накачивания масла в гидронатяжитель).
  • тишина работы.
  • легкость диагностики и ремонта. Нет необходимости разбирать мотор, даже не нужно снимать крышку головки блока. Просто снимается защитная крышка.
  • цена ремонта. Он дешевле как в производстве, так и в замене. Сменить ремень вместе с механическими натяжителями стоит в разы дешевле, замены цепи.
  • компактность детали. Мотор с ремнями легче, короче и меньше по объему.

Отрицательные моменты:

  • загрязнение. Поскольку ремень вращается в воздухе и защищен только кожухом, на него могут попадать пыль, грязь, вода и даже масло. Все это отрицательно сказывается на его ресурсе.
  • старение и трескание. Ремень меняется не только по километражу, но и по годам. К примеру, если авто стояло длительное время без эксплуатации, а пробег всего несколько десятков километров, ремень все равно нужно менять. Его материал имеет склонность к старению и от времени он попросту трескается.
  • склонность к проскальзыванию. Во время превышения максимальной нагрузки (при резком старте с места) ремень может проскальзывать. Иногда ломаются даже зубья, которые входят в зацепление.

Итак, что же все-таки лучше: ремень или цепь? Однозначный ответ дать крайне сложно. Необходимо смотреть конкретную модель двигателя, а также условия его эксплуатации.

  • , 19 Дек 2017

Не будет преувеличением сказать, что среди автомобилистов вопрос, что лучше ремень ГРМ или цепь, дискутируется очень активно. Производители сейчас выпускают автомобили как цепными, так и с ременными приводами распределительных механизмов, причем никаких четких и однозначных признаков того, что предпочтение отдается какой-либо одной из этих типов передач, нет и пока не предвидится.

Это несколько осложняет и без того нелегкую проблему выбора автомобилистам, которые собираются обзавестись новым автомобилем. У них есть возможность купить, по большому счету, равнозначные по своим техническим и прочим характеристикам авто как с цепями, так и с ремнями ГРМ. Попробуем разобраться, какой же из них все-таки лучше?

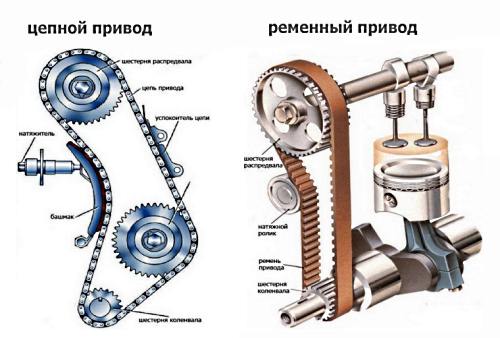

Устройство ГРМ (Газораспределительный механизм): 1 — шестерня распределительного вала; 2 — кулачки; 3 — распределительный вал; 4 — подшипник; 5 — клапаны; 6 — пружины; 7 — ремень ГРМ; 8 — коленчатый вал с маховиком; 9 — газораспределительная шестерня;

Для того чтобы разобраться, что лучше ремень ГРМ или цепь, для начала необходимо хотя бы в общих чертах представлять себе, что же такое ГРМ, из каких элементов состоит и зачем нужен. Он представляет собой такой механизм управления газовыми потоками в двигателе внутреннего сгорания автомобиля, который переключает фазы газораспределения. Иными словами, именно ГРМ открывает и закрывает впускные и выпускные клапаны, которые, соответственно, открывают доступ внутрь цилиндров топливной смеси и доступ наружу отработанных газов.

Газораспределительный механизм двигателя внутреннего сгорания состоит из следующих основных элементов:

  • Клапанов;
  • Распределительного вала;
  • Привода распределительного вала.

Именно к последнему из них имеют самое непосредственное отношение цепи и ремни ГРМ. Следует заметить, что в двигателях внутреннего сгорания с верхним расположением клапанов (а именно таким их расположением отличаются практически все современные ДВС) изначально использовались именно цепные приводы распределительных валов. Уже в двадцатых годах прошлого века цепи, использовавшиеся в них, были двух- и даже трехрядными (это существенно повышало их надежность), сами ГРМ имели натяжители и успокоители.

Цепные приводы распределительных валов газораспределительных механизмов использовались практически во всех верхнеклапанных двигателях внутреннего сгорания, которыми оснащалась автомобильная техника, вплоть до 1956 года. Именно тогда в США на спортивном автомобиле Devin Sports Car был использован ремень ГРМ. Необходимо, однако, отметить, что поначалу ременная передача в газораспределительных механизмах использовалась преимущественно в спорткарах, поскольку она обеспечивала (да и сейчас обеспечивает) довольно существенный прирост мощности и крутящего момента.

Однако постепенно, по мере совершенствования ДВС и роста требований, которые к ним предъявляются, ремни начали сначала серьезно теснить цепи в этих приводах, а сейчас уже на равных конкурируют с ними. Достаточно сказать, что подавляющее большинство трех- и четырехцилиндровых моторов, устанавливаемых сейчас на легковые машины, имеют именно ременный привод газораспределительного механизма, а что касается приводов цепных, то ими чаще всего оборудуются мощные шести- и восьмицилиндровые двигатели, которыми комплектуется техника нескольких производителей (например, Mitsubishi, Toyota, BMW). В то же самое время немало моделей мощных «многоцилиндровых» моторов снабжаются ремнями ГРМ.

Ремень ГРМ: плюсы и минусы

Устройство ременного привода ГРМ

Ременные приводы ГРМ, применяемые в автомобильных двигателях внутреннего сгорания, имеют целый ряд достоинств, благодаря которым и получили весьма широкое распространение. Прежде всего, следует отметить, что они имеют простую конструкцию, при необходимости их замена не представляет никакого труда (причем, кстати говоря, во многих случаях ее можно произвести самостоятельно, не прибегая к помощи квалифицированных специалистов).

Ремни ГРМ имеют совсем небольшую массу, поскольку изготавливаются из легких и в то же самое время прочных материалов (неопрена и стекловолокна). Ролики и шкивы ременной передачи газораспределительных механизмов также облегченные, что позволяет существенно снизить общую массу двигателя.

К несомненным достоинствам ремней ГРМ надо отнести также и то, что они практически не издают шума. Что касается недостатков, то он, пожалуй, всего лишь один: прочность существенно ниже, чем у цепей. Несмотря на превосходное качество материалов изготовления, ремни ГРМ, как показывает практика, выдерживают не более 50000 километров пробега. Цифра, конечно, тоже далеко не маленькая, но существенно меньше, чем у цепей ГРМ.

Кроме того, у ремней есть одно достаточно неприятное свойство: они иногда рвутся совершенно внезапно, что может привести (и порой действительно приводит) к серьезным поломкам других частей двигателя, и, как следствие, — к дорогостоящему ремонту силового агрегата.

Цепь ГРМ: плюсы и минусы

Устройство цепного привода ГРМ

Цепи газораспределительных механизмов двигателей современных автомобилей (причем даже однорядные, не говоря уже о двух- и трехрядных) отличаются высочайшей надежностью и износостойкостью, и именно это является их главным достоинством. Им совершенно не страшны температурные перепады, а поскольку все их элементы выпускаются из высокопрочного металла, то они превосходно выдерживают любые механические воздействия. Поэтому повреждаются (а тем более рвутся) они крайне редко, пожалуй, только тогда, когда владельцы машины полностью игнорирует необходимость их замены ввиду естественного износа (ресурс цепи, кстати говоря, составляет от 100000 до 200000 километров пробега).

Что касается недостатков, то они у цепей ГРМ тоже, конечно же, есть, причем большинство из них, по сути дела, являются продолжением преимуществ. Цепные приводы газораспределительных механизмов имеют довольно значительную массу и сложную конструкцию. Они гораздо более шумные, чем ремни. Впрочем, все эти недостатки, как утверждают эксперты, с лихвой компенсируются главным достоинством: прочностью и долговечностью.

Видео на тему

Начнем с истории вопроса. На заре создания двигателей внутреннего сгорания самым простым и логичным был привод распределительного вала с помощью шестерен. Нужно, чтобы распредвал вращался вдвое медленнее коленчатого вала, а потому две шестерни с числом зубьев, относящимся как 1:2, представлялись идеальным решением. Схема с шестеренным приводом обладает самой высокой надежностью. Недаром на знаменитом танке Т-34 устанавливался , у которого не только привод клапанов, но и всех вспомогательных агрегатов осуществлялся шестернями. Предвоенные, да и некоторые послевоенные легковые автомобили отечественного производства также имели шестеренный привод ГРМ с нижним расположением распредвала.

На цепь его!

Конструкторы автомобильных двигателей довольно быстро пришли к выводу, что распределительному валу место рядом с клапанами. Это решение упрощает привод клапанов и снижает инерционность, что особенно важно для высокооборотных моторов. И расстояние между распределительным и коленчатым валами стало достаточно велико, особенно на длинноходных двигателях. Такими называют моторы, у которых ход поршня больше, чем диаметр цилиндра. К тому времени уже были освоены в производстве втулочно-роликовые цепи, которые и стали применять для привода распредвалов. Передаточное отношение обеспечивала двукратная разница в числе зубьев ведущей и ведомой шестерен. А цепи применяли двухрядные, для надежности.

Впервые на массовом отечественном двигателе цепной привод появился на , разработанном в первой половине 60-х годов прошлого столетия. А вскоре началось триумфальное шествие Жигулей, на которых вплоть до начала восьмидесятых безраздельно господствовал цепной привод распредвала.

Отмечу, что при использовании цепного привода всегда возникают сложные колебания системы, вызванные неравномерностью работы цепи. Для гашения этих колебаний мотористам приходится устанавливать успокоители в виде пластмассовых (иногда стальных обрезиненных) пластин. При этом цепь необходимо натягивать. Делать это приходится и сразу после сборки мотора, и в процессе эксплуатации в связи с удлинением (вытяжкой) цепи.

Откуда берется «вытяжка»? Интересный вопрос. Конечно, не может быть и речи об удлинении под нагрузкой каждой отдельной пластинки, составляющей цепь. Рассчитать на прочность эти элементы проще простого. Удлинение цепи происходит при износе, увеличении зазора в каждом шарнире, а их, как правило, больше сотни. Соответственно, и суммарная длина цепи может расти на несколько миллиметров по мере износа.

Рекомендуется к прочтению  Двигатель – это номерной агрегат или нет? Это запчасть и когда нужен номер мотора?

Если данная модель двигателя не славится малым ресурсом цепи (отзывы на профильных форумах вам в помощь), то цепной привод лучше ременного. Ременный привод выдерживает только пробег до регламентной замены, а цепь может ходить дольше. Недаром же существует совет: покупаете бэушный автомобиль — сразу замените все ремни, включая ГРМ.

Не хочу никого обидеть, но владельцы автомобилей, где привод ГРМ осуществляется цепью, несколько снисходительно взирают на тех, кто периодически задумывается: «А как там поживает мой ремень. ».

Расскажите в комментариях, какой тип привода ГРМ нравится вам и почему.

Многие автолюбители любят устраивать между собой споры о том, . Чтобы установить истину, необходимо знать, какие преимущества имеет цепь в двигателе, недостатки цепи , а также для чего она нужна и какие особенности конструкции имеет цепной привод.

Читайте в этой статье

Матчасть

В автомобильном двигателе металлическая цепь используется в одном узле: в . Чтобы понять ее назначение, стоит вспомнить о работе самого механизма.

Итак, во время работы двигателя внутреннего сгорания на многих топливно-воздушная смесь поступает в цилиндры через . Камера сгорания отделена от коллектора . После сгорания отработанные газы удаляются уже через , который также отделяет цилиндр от коллектора . Клапаны закрываются под воздействием клапанных пружин. А открываются под воздействием кулачков .

Кулачки расположены на оси вала таким образом, чтобы открывать одни клапаны, пока другие закрыты. Положение кулачков относительно клапанов меняется при вращении распредвала. В свою очередь, он вращается за счет . Следовательно, необходимо как-то передавать вращение с одного вала на другой.

Цепь в двигателе выполняет данную функцию. На многих марках и моделях машин цепь заменена . Довольно редко встречается гибридный привод, в котором цепь и ремень установлены одновременно. Кроме того, привод может дополнительно состоять из нескольких шестеренок.

Цепной привод на газораспределительном механизме используется давно и вовсе не является пережитком прошлого, как ошибочно полагают неопытные автолюбители. Решение используется и сегодня, причем такими гигантами автомобилестроения, как BMW, Toyota, Mitsubishi и многими другими. Причиной тому служат следующие преимущества:

  • Прочность. Цепь исключительно редко получает механические повреждения;
  • Износостойкость. При должном уходе ресурс цепи ГРМ составляет от 100 до 200 тысяч километров пробега;
  • На ресурс цепи не влияют низкие или высокие температуры;
  • Цепь под нагрузкой не растягивается (растяжение цепи происходит, но лишь со временем, по мере выработки ресурса);
  • Устойчивость к локальным резким перегрузкам;

Недостатки цепного привода ГРМ

  • Увеличенный вес. В некоторых случаях этот пункт покажется спорным, а иногда вес действительно имеет значение. Например, в гоночных автомобилях.
  • Сложность конструкции, более технологичное и затратное производство. То есть, более высокая стоимость запчасти для конечного потребителя. Кроме того, усложняется и сама конструкция всего привода ГРМ, так как нужен успокоитель, натяжитель цепи. Эти детали также выходят из строя и при этом нередко создают дополнительные проблемы.
  • Сложность замены. Для того чтобы заменить или хотя бы проверить цепь в двигателе автомобиля, придется снимать специальную крышку на , крышку самого блока (в зависимости от марки и модели машины).

Некоторые автолюбители не могут или не хотят выполнять эти операции самостоятельно, в результате вынуждены тратить дополнительно деньги в автосервисах. Кроме того, нужно будет при замене правильно выставить положение коленчатого и распределительного вала, что добавляет хлопот.

  • Шум. Даже новая цепь будет издавать во время работы двигателя больше шума, чем ремень.

Как понять, что пора менять цепь в двигателе

Цепь газораспределительного механизма, несмотря на свою износостойкость, тоже приходится менять. Чаще всего это происходит по причине того, что она растягивается.

То есть, ее длина увеличивается на несколько миллиметров. Вследствие этого ухудшается натяжение, цепь нередко перескакивает на 1-2 зуба шестеренки. Все это может привести к крайне негативным последствиям. Например, к заклинившему двигателю.

Самый тревожный сигнал, который привлечет внимание даже неопытного водителя, это характерный шум, издаваемый растянутой цепью: дребезжание и звук трения цепи. Это слышно даже с учетом общего шума во время работе двигателя. В этом случае возможно даже, что двигатель заглохнет, так как цепь перескакивает на 1-2 зуба и нарушается газораспределение.

Но, само собой разумеется, что до таких симптомов лучше не доводить, а регулярно проверять натяжение цепи. Можно ориентироваться и на пробег. Цепь на двигатель того или иного типа имеет определенный средний ресурс (в зависимости от модели и марки автомобиля). Как правило, это показатель от 100 тысяч километров пробега. Для успокоения совести можно проверить или заменить цепь ГРМ раньше. Например, через 60-80 тысяч км.

Почему гнет клапана при обрыве приводного ремня или цепи: причины обрыва. Как узнать, гнет ли клапана на конкретном бензиновом или дизельном двигателе.

В водительском сообществе есть несколько тем, на которые можно спорить бесконечно. Одна из таких тем — что лучше, цепной или ременный привод ГРМ? Попробуем разобраться во всех плюсах и минусах обоих вариантов.

Цепь лучше?

Очень многие водители уверены в том, что лучше цепи нет ничего, цепь — это надежность. При покупке автомобиля рекомендуется отдавать предпочтение машинам, у которых цепные моторы, как более долговечным и беспроблемным. В реальности же дела обстоят не так радужно и у цепи скорее больше минусов, чем плюсов.

Сама конструкция цепного мотора делает его значительно дороже и сложнее двигателей с ремнём. Так, цепь необходимо расположить внутри блока и обеспечить достаточную смазку. Для автовладельца содержание цепного мотора обходится дороже, чем ременного, ведь стоимость цепного комплекта ГРМ примерно в три раза выше, чем ременного. Получается, что к пробегу в условные 120 тысяч владелец мотора на ремешке хоть и поменяет комплект ГРМ уже два раза, но потратит при этом значительно меньше денег.

Далеко не все цепи такие уж и прочные. Достаточно много моторов, производители которых решили сэкономить и поставили в него «велосипедную» цепь. Такая цепочка растягивается и требует замены так же часто, как и простой и дешёвый ремень. Ещё один существенный минус цепных двигателей — это шумность. Нередко даже на небольших пробегах из моторного отсека начинает доноситься лязг цепи или натяжителя.

Но и ремень тоже не безгрешен. Резина плохо переносит попадание на неё масла, дубеет на морозе, растягивается на жаре. Ремень может проскальзывать или вообще порваться, оставив автовладельца со сломанным мотором.

Что лучше?

Если у цепного приводы были исключительно минусы производители моторов давно бы прекратили его устанавливать. К несомненным плюсам можно отнести то, что цепь надёжно защищена от внешней среды, на неё не влияет ни жара, ни холод, ни грязь. В цепных моторах можно гораздо точнее выставить фазы ГРМ, что положительно сказывается на работе двигателя, особенно на высоких оборотах.

Ремень, по сравнению с цепью, стоит копейки, как и работа по его замене. Для натяжения ремня используется простой ролик, без мудрёных и не всегда работающих гидронатяжителей.

Однозначно сказать, что одно надёжнее и предпочтительнее другого, невозможно, у всего есть свои плюсы и минусы. При покупке нового автомобиля для владельца нет никакой разницы, цепной на ней мотор или ременный. Покупая же подержанную машину, вы должны учитывать, что ременные двигатели намного дешевле в обслуживании.

Цепной привод двигателя. Список автомобилей с цепным приводом ГРМ

МОСКВА, 7 дек — РИА Новости, Сергей Белоусов. Привод газораспределительного механизма (ГРМ) до сих пор остается камнем преткновения для конструкторов и предметом жарких споров среди автовладельцев. У современных моторов самых популярных в России иномарок — Kia Rio и Hyundai Solaris — установлен цепной привод ГРМ, чему обладатели этих машин несказанно рады. В то же время концерн Volkswagen AG решил отказаться от проблемной железки в пользу ремня при создании последней версии 1,4-литрового турбированного двигателя EA211/CZCA, который сейчас устанавливается на востребованные в нашей стране седаны VW Polo, лифтбэки Skoda Rapid и Octavia, а также некоторые модели Audi. Цепь надежнее — утверждают одни, но ремень легче и в современных агрегатах служит чуть ли не дольше — парируют другие. РИА Новости вместе с экспертами выяснило, в чем преимущества и недостатки каждого типа привода ГРМ.

Скованные цепью

Среди автомобилистов распространено мнение, что цепь ГРМ более проверенная: она никогда не рвется и рассчитана на долгий срок эксплуатации. Однако не все так однозначно. По мнению Павла Кузнецова, шеф-тренера «Рольф Юг», цепной привод рассчитан на весь срок службы двигателя, но его реальный ресурс напрямую зависит от манеры езды. Дело в том, что цепь имеет свойство растягиваться, и за ее состоянием нужно следить не меньше, чем за состоянием ремня. Например, у любителей чип-тюнинга и приверженцев агрессивного стиля вождения и быстрых скоростей этот узел служит всего 60-80 тысяч километров. Рядовому же владельцу его хватит и на 200 тысяч километров беззаботной езды.

«Срок службы цепи ГРМ зависит не только от условий эксплуатации автомобиля, но и от его массы, — добавляет Дмитрий Парбуков, шеф-тренер «Ауди Центр Варшавка». — Помимо резкой смены нагрузки на двигатель, ресурс такого привода сокращается из-за несвоевременной замены моторного масла».

Как утверждает Алексей Балашов, директор департамента сервиса «Авилон Hyundai», проверку цепи производитель рекомендует проводить раз в 100 тысяч километров: в этом случае можно своевременно выявить неисправность натяжителей и звездочек газораспределительного механизма.

Все знают, что вечных автомобилей, как и вечных двигателей, не бывает. Как распознать скорую кончину цепного привода ГРМ и что будет, если пренебречь этими сигналами? Дмитрий Парбуков заверяет, что вероятность разрыва оригинальной цепи крайне низка. Со временем она может вытянуться, тогда при запуске двигателя водитель услышит характерное дребезжание. В дальнейшем такими звуками будет сопровождаться вся работа мотора. В современных машинах о неисправности сообщит бортовой компьютер — значит, нужно срочно ехать в сервис.

«До определенного момента растяжение компенсирует натяжитель. После, во время холодного запуска двигателя, может произойти перескок звеньев цепи на шестерне, случится удар поршневой группы по клапанам — все это повлечет за собой дорогостоящий ремонт. В редких случаях может произойти обрыв», — рассказывает Павел Кузнецов.

«Высокая стоимость ремонта обусловлена сложной конструкцией цепного привода: цепь, как правило, находится в труднодоступном месте. Плюс она тяжелее и более шумная», — добавляет Алексей Балашов. Кроме этого, автомобиль с цепным приводом ГРМ и механической трансмиссией нельзя оставлять «на передаче» при парковке под уклоном: момент, передаваемый от колес через коробку, будет воздействовать на коленчатый вал, после чего растяжение цепи проявит себя быстрее. Павел Кузнецов советует в таких случаях пользоваться ручником.

Почему же производители используют цепи? Как утверждает Балашов, такой привод ГРМ отличается компактностью, способностью передавать большую мощность при одинаковых размерах. Он позволяет применить компоновочные решения, которые невозможны с ремнем: например, расположение газораспределительного механизма в задней части двигателя. С цепью можно сделать мотор более компактным, что в условиях жестких экологических ограничений позволяет получить конкурентные преимущества. По словам Кузнецова, таким приводом часто оснащают турбированные моторы, на которых после «турбоямы» следует резкий, можно сказать, ударный прирост крутящего момента.

Всем ремня?

Но как быть с машинами концерна VAG, который решил вдруг отказаться от цепи в пользу ремня на одном из своих самых популярных двигателей? «Переход с цепей ГРМ на ремни происходит благодаря появлению современных материалов, — рассказывает шеф-тренер «Рольф Юг». — Когда-то срок службы ремня ГРМ не превышал 40 тысяч километров пробега, цепной привод тогда преподносили как «узел на весь срок эксплуатации», но, как мы уже поняли, это не так. С появлением прочных материалов ремни стали служить по 150-180 тысяч километров и выдерживать резкие нагрузки. Вот производители и начали возвращаться к ременному приводу».

Ремни легче, им не нужно масло для работы, моторы с ними тише, к тому же автопроизводителю дешевле производить такие агрегаты, а потребителю проще их ремонтировать. В официальных инструкциях к Lada Vesta и XRAY сказано, что замена приводного ремня ГРМ на 1,6-литровых 16-клапанных агрегатах ВАЗ-21129 осуществляется раз в 180 тысяч километров. Казалось бы, что тут думать: однозначно ремень лучше. Но и это не совсем верно.

Например, у 1,6-литровых двигателей Renault K4M (а это популярные модели Logan, Sandero, Duster) ремень вместе с роликами надо менять раз в 60 тысяч километров. Срок службы может значительно сократиться при попадании на ремень технических жидкостей, к примеру масла от ДВС. Также нужно следить за состоянием роликов и зубчатых шкивов. Обычно предвестником обрыва является подозрительный шум со стороны двигателя.

«При ненадлежащем обслуживании ремень порвется, и произойдет это в самое неподходящее время, — объясняет директор департамента сервиса «Авилон Hyundai». — Определить остаточный ресурс ремня невозможно, поэтому его нужно обязательно поменять по пробегу или по времени».

Шеф-тренер «Рольф Юг» советует при эксплуатации автомобиля в городе рассчитывать сроки замены не по пробегу, а по моточасам. В условиях постоянных пробок, а также при воздействии пыли, песка и грязи ремень быстро приходит в негодность и попросту рвется. На большинстве современных двигателей при обрыве ремня происходит удар цилиндропоршневой группы по клапанам, что приводит к дорогостоящему ремонту. Кстати, на старых автомобилях производитель конструктивно исключал такой исход событий.

Эксперты, опрошенные РИА Новости, не смогли однозначно ответить на вопрос о стоимости замены ремня и цепи ГРМ. Дмитрий Парбуков и Алексей Балашов считают, что ременной привод заменить дешевле и проще. Производитель предусматривает замену в составе технического обслуживания, потому это менее затратное удовольствие, нежели замена цепи, когда надо разбирать большую часть двигателя.

Павел Кузнецов утверждает, что стоимость замены цепи и ремня ГРМ примерно одинакова. Дело в том, что цена работ варьируется в зависимости от конфигурации сопутствующего навесного оборудования — это ролики, натяжители, а для цепи ГРМ также нужны успокоители. Как правило, ремень ГРМ вращает еще и помпу системы охлаждения — ее тоже следует заменить вместе с ремнем, что делает услугу дороже. В цепном же приводе помпа чаще всего приводится отдельным ремнем.

Верится с трудом: за последний год порядка 40% жалоб на автомобили были связаны с… цепями ГРМ. Наши читатели стали жаловаться на них гораздо чаще. Для сравнения на тот же ремень ГРМ жалуются реже: с нареканиями на него мы сталкивались в 28% писем. Забавно, а ведь в отличие от, подлежащего периодической замене, именно цепи рассчитаны на протяженный срок службы.

Почему цепи ГРМ вызывают столько проблем?

Автопроизводители почти все детали заказывают у подрядчиков. Но и те, и другие стремятся сократить издержки. Поэтому калькуляция и снижение расходов на производство столь же важны как само производство. Экономить приходится на разработке, материалах, технологических процессах. В конечном итоге такая экономия сказывается на качестве.

Когда ждать проблему?

Неприятность приходит слишком рано. Еще свеж в памяти отчет по цепям ГРМ моторов TSI (на машинах концерна VW), когда по нашим данным проблемы проявлялись уже при 20.000 км и даже менее. В среднем сбой в ГРМ происходил при пробеге от 40.000 до 60.000 км. Раньше все было гораздо лучше: старые сдвоенные цепи (например, у моторов Mercedes W123) служили вечно, а простые одинарные цепи легко переживали «возраст» в 200.000 км.

Рекомендуется к прочтению  Можно ли из автомобильного генератора сделать электродвигатель

Есть ли симптомы у приближающейся проблемы?

Есть. Работающий двигатель издает необычные звуки, напоминающие «стуки/треск/дребезжание». Сначала их можно слышать при работе непрогретого двигателя, прямо после утреннего запуска. Когда цепь значительно растягивается или проскакивает, на приборной панели загорается «check engine». Нужно сразу ехать на СТО, иначе мотор можно просто загубить.

А кто будет платить за ремонт?

Если поломка произойдет в гарантийный период, тогда для клиента ремонт должен пройти бесплатно. Однако неприятность с цепью ГРМ может произойти и тогда, когда гарантийный срок завершился. В этом случае производители предлагают клиенту взять на себя оплату части стоимости работ и запчастей. Но для того, чтобы производитель пошел навстречу, нужно предоставить полную историю надлежащего обслуживания автомобиля.

Что производители предпринимают для предотвращения подобных поломок?

Мероприятия зависят от того, что стало причиной возникновения поломок. Моторы BMW 116i и 2,2-литровый дизель Opel получили усовершенствованные натяжители цепей. Концерн VW менял цепи, т.к. проблема заключалась в качестве их изготовления. Многие новейшие моторы вновь имеют ремни в приводе ГРМ, но интервал между их заменами увеличен до 200.000 км.

Письма об этих автомобилях приходят в «ящик жалоб» журнала AUTO BILD

К чему приводят проблемы с цепью ГРМ

Вот как работает 4-тактный двигатель: топливо и воздух смешиваются в камере сгорания. Поршень ( 1) сжимает смесь, затем она воспламеняется, выполняя работу и толкая поршень вниз, после чего поршень вновь поднимается вверх, выталкивая продукты сгорания через выпускные клапана (если их несколько). Затем все 4 такта повторяются. А вот чтобы синхронизировать движения поршня с открытием и закрытием клапанов, нужна цепь (2) , связывающая распределительный вал (3) и коленчатый вал (4) . Если цепь растягивается или перескакивает через зуб, открытие клапанов (5) и движение поршней перестает быть синхронным. В худшем случае, клапаны (впускные или выпускные) начнут открывать тогда, когда поршень достигнет верхней мертвой точки. В этом случае поршень ударит клапана: результат этого изображен на фото.

Кроме того, может погнуться шатун (6) ударившегося поршня. В любом случае, двигатель получит серьезные внутренние механические повреждения. На рисунке в разрезе изображен 2-литровый дизельный мотор BMW, который имеет одну особенность: цепи ГРМ, коих у него две, расположены на его заднем торце, со стороны маховика и сцепления. Это значит, что замена цепей займет очень много времени и будет дорогой, т.к. для этой операции мотор придется вынимать из подкапотного пространства.

МОЙ СОВЕТ

Если вы присматриваетесь к покупке одного из тех подержанных авто, которые изображены выше, постарайтесь собрать как можно больше информации об обслуживании. Растяжение или перескок цепи ГРМ выльется в дорогостоящий ремонт. Особенно в случае с 2-литровым дизелем BMW. У подержанной машины обязательно должна присутствовать заполненная книжка с надлежащей историей обслуживания. Но самый идеальный вариант: когда в этой самой книжке отмечен факт устранения данной характерной неполадки. Если проблема с цепью ГРМ проявит себя на негарантийном автомобиле, и двигатель будет поврежден, то дешевле будет купить и установить «б/ушный» агрегат, чем ремонтировать свой.

Бернд Фолькенс

Зубчатый ремень привода газораспределительного механизма появился на серийных моделях не так давно. До этого распредвал приводился либо системой шестерён (на совсем уж допотопных моторах), либо металлической цепью. Форд Фокус второго поколения может иметь в конструкции привода ГРМ как цепь, так и ремень, это зависит от типа двигателя. Какие двигатели с цепью, а какие с ремнём, чем цепь лучше или хуже ременного привода и что по этому поводу думают владельцы Фокусов второго поколения, узнаем сегодня вместе.

Какие двигатели на Форд Фокус с цепью, какие с ремнём?

Цепь или ремень? Все решают конструкторы во время проектирования усилия, передаваемого с коленвала на распредвал.

Не менее важна и остаточная цена двигателя, поэтому чаще всего на фордовских моторах все же установлен ременной привод, он намного дешевле.

В последнюю очередь конструкторы и технологи думают о расходах на эксплуатацию и ремонтопригодность, эргономику выполнения ремонтных и профилактических работ.

Двигатели и тип ГРМ

Что касается нашего Форд Фокус второго поколения, то на него устанавливают моторы нескольких типов. На нашем рынке представлено шесть двигателей, не считая топовые спортивные комплектации RS и RS500:

    Бензиновый четырехцилиндровый мотор Duratec 1,4L мощностью 80 сил с ременным приводом ГРМ .

Бензиновые двигатели Duratec 1,4/1,6 сравнительно легкие – в них используется алюминиевый блок.

Двигатель 16-клапанный Duratec TiVCT 1,6 л.

В клапанном механизме двигателя Duratec-HE-1.8 нет гидрокомпенсаторов, поэтому регулировка зазоров производится вручную.

Под этим капотом скрывается двухлитровый двигатель.

Дизельный двигатель Ford 2.0 TDCi с турбонагнетателем.

Особенности

На дорестайлинговые Фокусы с восьмиклапанными моторами семейства Zetec объёмом 1,4 и 1,6 л устанавливали цепной привод ГРМ. Для замены ремня ГРМ сегодня продают как комплекты, так и запчасти отдельно. Вместе с ремнём меняют следующие детали (их коды приведены ниже). На дорестайлинговые машины (выпуска до апреля 2005 года):

  • весь оригинальный комплект имеет номер 167 21 43;
  • натяжной ролик 136 18 40;
  • болт М8х30 с номером 689 2143;
  • сам ремень 100 42 99 или 182 33 88 (от третьего Фокуса, он дешевле).

На Форд Фокус с двигателями 1,4 и 1,6 л выпуска с 2005 по 2008 гг. подходит ремкомплект 204 53 56, в который входят:

  • ремень привода — 100 42 99 или 182 33 88;
  • натяжной ролик BE8Z6K254A или 137 61 64;
  • болт крепления ролика М8х47 — 140 69 23.

Что лучше — цепь или ремень

Конечно, однозначного ответа на этот вопрос никто не даст, но мотористы и опытные фордоводы запросто приведут аргументы как в пользу цепи, так и в пользу зубчатого ремня.

  1. Ресурс . Здесь цепь однозначно выигрывает, поскольку завод даёт гарантию на цепные приводы ГРМ не менее 200 000 км. Ремень же может прожить от 50 до 100 тысяч пробега.
  2. Шумность работы . Ремень почти не шумит, а цепь работает шумновато и чем старше цепь, тем сильнее она вытягивается и сильнее шумит. Насколько это актуально в условиях неплохой шумоизоляции второго Фокуса, ещё вопрос, но факт остаётся фактом.
  3. Цена замены . Здесь ремень выгоднее, поскольку он втрое дешевле цепи. Но и менять его нужно чаще, а замена ремня ГРМ на Фокусе — ещё та акробатика. При этом шкивы не установлены на шпонки, а фиксируются на конус, что осложняет и замену, и настройку, и сборку двигателя.
  4. Характеристики работы . Цепь в этом плане лучше, поскольку во время работы она не растягивается, поэтому углы установки фаз газораспределения всегда стабильные. Но при этом ремень эластичен и отлично гасит крутильные колебания. А они влияют на ресурс вкладышей коленвала и постели распредвалов. Зато ремень боится резких перепадов температур, не переносит масла и антифриза, быстро стареет независимо от пробега.

Выводы

Как видим, у каждого типа привода есть свои недостатки и положительные стороны, да и сами производители до конца не определились в том, что лучше — цепь или ремень привода ГРМ, а подходить к этому вопросу с точки зрения «выгода-надёжность» бесполезно.

Поэтому доверимся конструкторам и будем следить за состоянием привода газораспределительного механизма почаще. Удачи всем в дороге!

Видео об возможных последствиях обрыва ремня

Находится категория потенциальных владельцев машин, которым интересен список автомобилей с цепным приводом ГРМ. Одним это интересно перед покупкой машины, другие интересуются просто из любопытства. Давно осталось в прошлом то время, когда только цепь служила передаточным звеном вращения от коленчатого вала к распределительному механизму в головке блока цилиндров.

После появления высококачественных ремней для привода ГРМ, о ней стали постепенно забывать. Но до сих пор огромное количество машин с ней, бегают по автомобильным дорогам разных стран мира.

Список автомобилей с цепным приводом ГРМ будет полезен и тем, кто категорично отказывается пользоваться такими машинами. Ременная передача, так же как и цепная имеют свои преимущества и недостатки, знание которых поможет определиться с окончательным выбором привода ГРМ. Перед статьёй не ставилась цель рекламы чего-то, она носит чисто ознакомительный характер, чтобы владельцы машин и все, кому это интересно уяснили, что это такое.
Об особенностях использования цепи

Наверное, ещё есть такие водители, которым не совсем понятно назначение этого звена в механизме газораспределения. Для того чтобы стало более понятным назначение цепи в нем, давайте вспомним о принципе работы автомобильных моторов. Рабочий цилиндр после наполнения рабочей смесью, ещё не готов к её воспламенению. Перед этим топливовоздушную смесь сжимают движением поршня до верхней мёртвой точки.

Степень сжатия современных машин составляет 12 и более единиц, это значит, что рабочий объём цилиндра уменьшается в несколько раз. После воспламенения газы от сгоревшей топливовоздушной смеси толкают поршень в нижнюю мёртвую точку. Чтобы эти газы покинули объём рабочего цилиндра, поршень снова движется вверх. В это время происходит открытие выпускного клапана для пропуска отработанных газов в систему отвода их из рабочего цилиндра. Весь этот цикл возможен благодаря передаче вращательного движения от коленчатого к распределительному валу.

Автомобили цепного привода

  • и Opel Corsa кроме ;
  • Mazda 6 год выпуска до 2006 также успешно колесит по дорогам;
  • Volkswagen Jetta 1,6 также относится к таким автомобилям;
  • Toyota Avensis с мотором рабочим объёмом 1,8 литра и мощностью 129 л.с, а также все моторы vvt-i, отказались от ремня;
  • Nissan, где установлены моторы vg, gg, sr, gr;
  • Honda, её модели Fit, Mobilio, Airwave игнорируют ременную передачу;
  • Mercedes-Benz, у которого двигатели имеют объём более 1,8 литра;
  • Audi, но только V6, относится к такому классу машин;
  • BMW, моторы у которых объёмом более 2.0 литра;
  • Волга, Москвич, первые модели ВАЗа, кроме ВАЗ 2105, наследники старого привода, но с успехом продолжают служить своим владельцам.

Достоинства и недостатки

Автомобили с таким механизмом пользуются среди таксистов и водителей, которые хотят получить экономию средств на техническом обслуживании своих авто. Если говорить о достоинствах такого механизма, то следует отметить такие факты:

  • Длительный период работы до замены, для некоторых моделей он составляет 300 тысяч км пробега и более. Особого ухода, кроме как
  • подтягивания цепи, ей не требуется;
  • Высокая надёжность при эксплуатации;
  • Нет необходимости герметизации устройства от попадания моторного масла;
  • Высокая точность установки фаз газораспределения.

Довольно длительному периоду распространения цепи в приводе ГРМ способствуют факторы её надёжности и долговечности. Она в меньшей степени подвержена растяжению, чем ременная передача. Применение современного высокоточного оборудования и новых технологий, сделали её бесспорным лидером по точности шага. Удалось добиться снижения показателей шумности для «бесшумных» цепей.

Такая передача должна постоянно работать в контакте со смазкой, которое подаётся в зону её работы по каналам в блоке цилиндров и головке блока. Нарушения в работе системы смазки мотора, существенно снижает рабочий ресурс такого привода ГРМ.

Сегодня ещё продолжается производство машин с цепным приводом многими мировыми гигантами автомобильной промышленности. Список автомобилей с цепным приводом ГРМ подтверждает это. Использование высококачественных материалов и современных технологий, позволили довести срок работоспособности цепи, равной сроку службы силового агрегата, но при непременном выполнении всех рекомендаций завода изготовителя.

Автоваз приступил к производству двигателей с цепным приводом грм. Какой ГРМ выбрать: с цепью или с ремнем? В каких машинах стоят цепь грм

Для многих опытных автолюбителей при покупке машины одним из важных факторов является тип привода газораспределительного механизма ГРМ — цепь или ремень. Что касается новичков, то они часто игнорируют столь важный момент, считая его не существенным. На самом же деле, это важный конструктивный момент, от которого зависит эксплуатация автомобиля в будущем. Давайте разберемся, что лучше и надежнее — ремень или цепь ГРМ. Но для этого стоит понимать особенности работы каждого из них, преимущества и недостатки.

Принцип действия

Основная задача ГРМ (газораспределительного механизма) — организовывать процесс подачи в двигатель готовой топливной смеси и устранение газов после ее сгорания. Подача смешанного с воздухом топлива осуществляется через специальные клапаны, открывающиеся и закрывающиеся в строго определенный промежуток времени. К слову, за последний процесс несут ответственность распределительные валы.

В большинстве моделей авто двигатель конструктивно имеет два распредвала, которые расположены в верхней части мотора и отвечают за процессы открытия (закрытия) клапанов. Такие двигатели часто называют «DOHC». Но как осуществляется вращение этих распределительных валов? Вот здесь как раз и подключается к работе цепь или ремень ГРМ, за состоянием которых автолюбитель должен следить с особым вниманием. Данный момент очень важен, ведь от этого зависит срок службы двигателя в целом.

К слову, повреждение цепи или ремня ГРМ является очень частой неисправностью в практике многих автолюбителей. В таком случае клапаны могут не успеть закрыться, а поршни всей силой по ним ударяют. Итог — дорогостоящий капитальный ремонт. Именно поэтому надежность данного элемента является одним из ключевых факторов.

Цепной механизм ГРМ: плюсы и минусы

Теперь можно более подробно рассмотреть особенности цепи газораспределительного механизма. В чем преимущества? В принципе, оно одно, но очень существенное — долговечности. Цепи способны отходить без замены много больший километраж. Иногда можно отъездить до 350-400 тысяч километров без особых проблем в работе. Для людей, которые часто и много ездят на автомобиле это большой плюс, к примеру, тех же таксистов. Как следствие, потенциальные риски в один «прекрасный» день получить капитальный ремонт двигателя минимальны.

Но есть и недостатки — большая шумность цепи ГРМ. Конечно, в салоне с хорошей шумоизоляцией они не будут мешать, но здесь дело в другом. Многие специалисты способны вылавливать неисправности двигателя по звуку его работы. Но когда гремит цепь, сделать это практически невозможно. Кроме этого, если данный элемент все-таки выходит из строя или требует замена, то необходимо быть готовым к сложному и дорогостоящему процессу. Здесь уже сэкономить не получится.

Ремень ГРМ: плюсы и минусы

Основные преимущества данного вида привода — низкий уровень шума, в отличие от цепного механизма. Мотор с ремнем работает много тише, что позволяет опытному мастеру выявить малейшие сбои в работе. И еще, если возникает необходимость замены ремня, то сделать это намного дешевле. Именно поэтому хозяева авто с ременным приводом стараются не затягивать с заменой и делать ее каждые 40-50 тысяч километров.

Что касается недостатков, то их много больше. Как мы уже упомянули, ремни «ходят» сравнительно мало. Как показывает практика, на большинстве авто они рвутся не преодолевая 100-тысячный барьер. Именно этим и вызвана торопливость многих автолюбителей с заменой. Что касается самой процедуры, то сделать ее самостоятельно вряд ли получится — желательно ехать на специализированный сервис. Такая работа часто обходится в сумму около 25-30 тысяч рублей (единой тарифной ставки нет — много зависит от запросов СТО).

Рекомендуется к прочтению  Cхема и принцип работы электродвигателя постоянного тока. 12 вольт асинхронный двигатель

Необходимость периодичной замены ремня ГРМ дает автолюбителю много дополнительных проблем, к примеру, с поиска качественного автосервиса и магазина с оригинальными запчастями. Кроме этого, приходится постоянно следить за сроком замены ремня, дабы не пропустить момент. Если же покупается б/у авто с ремнем, то установку нового ремня лучше производить чуть ли не в первую очередь.

Так что же лучше?

После всего сказанного выше, можно делать определенные выводы. Если исходить из позиций надежности и экономии в перспективе, то цепной привод выглядит более привлекательно. Главное — при выборе автомобиля сразу интересоваться типом двигателя. Бывает, что у выбранной модели может быть только цепной или, наоборот, ременной привод.

Выводы

В любом случае наличие цепи или ремня ГРМ редко становится определяющим фактором при выборе автомобиля. Но совсем отбрасывать данный фактор также не нужно, ведь, как мы уже успели разобраться, он достаточно важен в плане дальнейшей эксплуатации. Удачи.

Многие автолюбители любят устраивать между собой споры о том, . Чтобы установить истину, необходимо знать, какие преимущества имеет цепь в двигателе, недостатки цепи , а также для чего она нужна и какие особенности конструкции имеет цепной привод.

Читайте в этой статье

Матчасть

В автомобильном двигателе металлическая цепь используется в одном узле: в . Чтобы понять ее назначение, стоит вспомнить о работе самого механизма.

Итак, во время работы двигателя внутреннего сгорания на многих топливно-воздушная смесь поступает в цилиндры через . Камера сгорания отделена от коллектора . После сгорания отработанные газы удаляются уже через , который также отделяет цилиндр от коллектора . Клапаны закрываются под воздействием клапанных пружин. А открываются под воздействием кулачков .

Кулачки расположены на оси вала таким образом, чтобы открывать одни клапаны, пока другие закрыты. Положение кулачков относительно клапанов меняется при вращении распредвала. В свою очередь, он вращается за счет . Следовательно, необходимо как-то передавать вращение с одного вала на другой.

Цепь в двигателе выполняет данную функцию. На многих марках и моделях машин цепь заменена . Довольно редко встречается гибридный привод, в котором цепь и ремень установлены одновременно. Кроме того, привод может дополнительно состоять из нескольких шестеренок.

Цепной привод на газораспределительном механизме используется давно и вовсе не является пережитком прошлого, как ошибочно полагают неопытные автолюбители. Решение используется и сегодня, причем такими гигантами автомобилестроения, как BMW, Toyota, Mitsubishi и многими другими. Причиной тому служат следующие преимущества:

  • Прочность. Цепь исключительно редко получает механические повреждения;
  • Износостойкость. При должном уходе ресурс цепи ГРМ составляет от 100 до 200 тысяч километров пробега;
  • На ресурс цепи не влияют низкие или высокие температуры;
  • Цепь под нагрузкой не растягивается (растяжение цепи происходит, но лишь со временем, по мере выработки ресурса);
  • Устойчивость к локальным резким перегрузкам;

Недостатки цепного привода ГРМ

  • Увеличенный вес. В некоторых случаях этот пункт покажется спорным, а иногда вес действительно имеет значение. Например, в гоночных автомобилях.
  • Сложность конструкции, более технологичное и затратное производство. То есть, более высокая стоимость запчасти для конечного потребителя. Кроме того, усложняется и сама конструкция всего привода ГРМ, так как нужен успокоитель, натяжитель цепи. Эти детали также выходят из строя и при этом нередко создают дополнительные проблемы.
  • Сложность замены. Для того чтобы заменить или хотя бы проверить цепь в двигателе автомобиля, придется снимать специальную крышку на , крышку самого блока (в зависимости от марки и модели машины).

Некоторые автолюбители не могут или не хотят выполнять эти операции самостоятельно, в результате вынуждены тратить дополнительно деньги в автосервисах. Кроме того, нужно будет при замене правильно выставить положение коленчатого и распределительного вала, что добавляет хлопот.

  • Шум. Даже новая цепь будет издавать во время работы двигателя больше шума, чем ремень.

Как понять, что пора менять цепь в двигателе

Цепь газораспределительного механизма, несмотря на свою износостойкость, тоже приходится менять. Чаще всего это происходит по причине того, что она растягивается.

То есть, ее длина увеличивается на несколько миллиметров. Вследствие этого ухудшается натяжение, цепь нередко перескакивает на 1-2 зуба шестеренки. Все это может привести к крайне негативным последствиям. Например, к заклинившему двигателю.

Самый тревожный сигнал, который привлечет внимание даже неопытного водителя, это характерный шум, издаваемый растянутой цепью: дребезжание и звук трения цепи. Это слышно даже с учетом общего шума во время работе двигателя. В этом случае возможно даже, что двигатель заглохнет, так как цепь перескакивает на 1-2 зуба и нарушается газораспределение.

Но, само собой разумеется, что до таких симптомов лучше не доводить, а регулярно проверять натяжение цепи. Можно ориентироваться и на пробег. Цепь на двигатель того или иного типа имеет определенный средний ресурс (в зависимости от модели и марки автомобиля). Как правило, это показатель от 100 тысяч километров пробега. Для успокоения совести можно проверить или заменить цепь ГРМ раньше. Например, через 60-80 тысяч км.

Почему гнет клапана при обрыве приводного ремня или цепи: причины обрыва. Как узнать, гнет ли клапана на конкретном бензиновом или дизельном двигателе.

Какой привод ГРМ лучше? Этот вопрос входит в десятку самых философских автомобильных вопросов, вместе с левым и правым рулем, бензином или дизелем, механической или автоматической коробкой передач. Одни автолюбители будут отдавать свой голос за ременную передачу, а вторые будут отдавать предпочтение цепному механизму. Это же касается и всех вышеуказанных вопросов. Давайте вместе попытаемся разобраться какой газораспределительный механизм лучше, дешевле и в чем плюсы и минусы двух вариантов привода распределительного вала.

Сразу стоит отметить, на сегодняшний день все больше автопроизводителей переходят именно на ременную передачу и отказываются от цепи ГРМ. Но все равно у некоторых водителей остается не доверительное отношение к «эластичному» приводу. Большое количество автолюбителей, особенно старшего поколения, называют металлический вариант едва ли не вечным. Правы ли они?

Современная цепь ГРМ

Раньше цепи ГРМ были действительно беспроблемным элементом. Все дело в том, что ее как правило делали из двух, а порой из трех звеньев (рядов). Порвать такую металлическую дорожку было весьма проблематично. «Служили» они действительно сотни тысяч километров. Со временем цепь могла вытянуться и начать невыносимо звенеть, что приводило к перескоку на один-два зуба. Но даже в таком случае обрывы случались намного реже, нежели у ремней.

По сравнению с ремнем цепь шумная, вытягивается, но шумоизоляция современных силовых агрегатов позволяет убрать это недостаток быстро и качественно. В салоне «шелест» цепи практически не слышно. Стоит отметить, что старые цепные двигатели действительно надежнее, чем новые. Современные агрегаты аналогичной надежностью похвастаться не могут. Почему?

На то есть ряд причин. Сейчас двигатели очень сильно убавили в весе, стали короче и меньше в объемах. Это связано с так называемыми «нормами ЕВРО» – нужно чтобы автомобиль был легче, компактнее, соответственно потреблял мало топлива и выбрасывал меньше вредных веществ в атмосферу. Эти требования отразились и на ГРМ. Его привод также существенно облегчают.

Также сейчас все автопроизводители стараются увеличить объем салона, за счет уменьшения объема моторного отсека. Поэтому очень важно, чтобы силовой агрегат был максимально компактным. Первым от таких изменений начал страдать именно цепной привод, поэтому цепь максимально укоротили и облегчили. Сейчас она скорее похожа на велосипедную. За счет такого урезания, уменьшилась не только головка блока, но и сам блок. Поэтому отпала необходимость в большой масляной ванне (классическая цепь постоянно вращалась в масле).

На первый взгляд все отлично – цепь убавили, объемы и размеры уменьшились, масла нужно меньше, вес снизился. Отлично ведь? Но есть одно важное «НО»… такое тоненькое изделие начало рваться.
Правда, прежде чем окончательно выйти из строя, цепь начинает шуметь сильнее обычного. Многие водители не обращают на это внимание, списывают на погоду, или же попросту могут не слышать из-за хорошей «шумки» мотора. Все это приводит к обрыву цепи и дорогостоящему ремонту.

Таким образом цепь ГРМ стала таким же расходником, как и большая часть элементов двигателя. Сейчас крайне сложно встретить двигатель, в котором бы цепь менялась только при капитальном ремонте (как было раньше). Как правило, ее меняют как и ремень – от 100 000 км. Плюс ко всему, из-за сложности конструкции, диагностика цепи ГРМ сейчас очень дорогостоящая. Можно сделать вывод, что современный цепной механизм по надежности и ресурсу очень сильно приближается к ремню ГРМ.

У вас автомобиль на цепи? Не спешите расстраиваться. Да, минусов действительно много, но есть и плюсы:

  • она вращается в закрытом пространстве, практически не соприкасается с воздухом, а значит, нет мусора, пыли и влаги ускоряющей износ.
  • ей практически не важна температура. Она не боится ни холода, ни жары, в отличии от ремня.
  • точность регулировки. Цепь имеет более точный механизм регулировки, он не так сильно растягивается.
  • устойчивость к кратковременным перегрузкам.

Ремень ГРМ

Это абсолютно другая конструкция, несмотря на идентичность выполняемых функций. Выглядит ремень так – прорезиненная лента (может быть на тканевой основе или иного износостойкого материала) внутри которой есть зубцы. Эти зубцы входят в зацепления с шестернями, которые закреплены на распределительном вале.

Плюсы ременного механизма:

  • сухая конструкция. То есть, здесь нет масла. Находится за пределами силового агрегата, вращается в воздухе, хотя и закрыта специальным кожухом.
  • ремень эластичный. Он эффективно гасит колебания, которые во многоцилиндровых моторах могут влиять на ресурс валов.
  • практически отсутствует влияние температуры на работу мотора. Если масло холодное зимой, это не отражается на шумности двигателя (цепному механизму нужно разогреться для эффективного накачивания масла в гидронатяжитель).
  • тишина работы.
  • легкость диагностики и ремонта. Нет необходимости разбирать мотор, даже не нужно снимать крышку головки блока. Просто снимается защитная крышка.
  • цена ремонта. Он дешевле как в производстве, так и в замене. Сменить ремень вместе с механическими натяжителями стоит в разы дешевле, замены цепи.
  • компактность детали. Мотор с ремнями легче, короче и меньше по объему.

Отрицательные моменты:

  • загрязнение. Поскольку ремень вращается в воздухе и защищен только кожухом, на него могут попадать пыль, грязь, вода и даже масло. Все это отрицательно сказывается на его ресурсе.
  • старение и трескание. Ремень меняется не только по километражу, но и по годам. К примеру, если авто стояло длительное время без эксплуатации, а пробег всего несколько десятков километров, ремень все равно нужно менять. Его материал имеет склонность к старению и от времени он попросту трескается.
  • склонность к проскальзыванию. Во время превышения максимальной нагрузки (при резком старте с места) ремень может проскальзывать. Иногда ломаются даже зубья, которые входят в зацепление.

Итак, что же все-таки лучше: ремень или цепь? Однозначный ответ дать крайне сложно. Необходимо смотреть конкретную модель двигателя, а также условия его эксплуатации.

Газораспределительный механизм современных двигателей для легковых автомобилей. Цепной или ременной привод.

Цепной привод механизмов газораспределения имеет более длинную историю использования, однако ремень ГРМ используется все чаще и устанавливается на все большее количество двигателей.

Такие гиганты мирового автопрома как Volkswagen и Toyota применяют ременный привод системы газораспределения даже на своих V-образных шестицилиндровых и восьмицилиндровых двигателях. Но и цепная передача механизма ГРМ не сдает своих позиций. Цепь традиционно используется на немецких Opel и BMW. Разберемся в чем разница?

Цепной привод ГРМ, плюсы и минусы

Цепная передача в механизмах газораспределения применяется давно и успешно. Однако и здесь есть свои нюансы. Такой тип передачи зачастую при работе выдает себя металлическим «бряцанием». Это небольшой недостаток, так как, нынешние производители двигателей достаточно большое внимание уделяют как шумопонижению двигателей, так и звукоизоляции салонов автомобилей.

В подавляющем большинстве автомобилей известных производителей шум двигателя в салоне автомобиля практически не ощущается. В последнее время в моду вошла установка однорядных цепей. Это понижает шумность, но при этом снижается и надежность. Обрыв такой цепи может привести к достаточно неприятным проблемам.

Преимуществом двухрядной цепи является то, что при обрыве одной ветви двигатель продолжит свою работу. Диагностику состояния цепи порой провести только по уровню шума достаточно сложно, так как, шум цепи сливается с работой других систем и механизмов двигателя, а вот ремонт можно вполне сопоставить с капитальным ремонтом двигателя.

Зачастую для замены ремня грм приходится снимать и сам двигатель, и головку блока цилиндров. Поэтому при покупке не нового автомобиля следует уделять пристальное внимание диагностике. Однако цепь обладает и довольно серьезными преимуществами.

Она не подвержена влиянию атмосферных факторов, ей не страшны ни влага, ни песок. При работе металлическая цепь практически не растягивается, а это, в свою очередь, гарантирует точное соблюдение фаз газораспределения даже на предельных режимах работы двигателя.

Ременная передача ГРМ

Рассматривая двигатели с ременной передачей, стоит отметить, что ремни ГРМ изготавливаются из высококачественных эластичных материалов. Благодаря этому, возникающие при работе двигателя крутильные колебания в достаточной степени гасятся. А это на много продлевает жизнь распределительных валов. Как говорят, двигатель работает мягче.

Провести диагностику ремня тоже не составляет труда. Его состояние можно оценить даже визуально. При выявлении признаков износа, ремень просто меняется. Также рекомендуется менять ремни ГРМ по достижении определенного ресурса.

При достаточно небольшой цене, как самого ремня, так и его замены, он уже давно находится в категории расходных материалов. Использование ременной передачи позволяет и сам двигатель сделать и меньше, и легче. Есть, однако, и очевидные минусы.

Под воздействием температур теряется эластичность, попадание воды, масла, пыли, снижает ресурс и приводит к так называемому старению. Обрыв ремня может привести к достаточно сложному и дорогому ремонту.

Что-же лучше?

Проведя сравнение, однозначно ответить на вопрос, достаточно сложно. Производители широко используют и первый, и второй вариант. Volkswagen почти на все двигатели стал ставить ремень, а BMW в большей степени осталась приверженцем цепной передачи.

На некоторых моторах Audi производитель использует и цепь, и ремень одновременно. Ремень контролирует один из распредвалов, а цепь синхронизирует их работу.

Какой тип ГРМ будет у вашего двигателя, не так уж и важно. Главное помнить, что ремень — это расходный материал, поэтому менять его следует вовремя и использовать только качественные и от известных производителей. За состоянием цепи тоже необходимо следить, и если уж встал вопрос о ее замене, то менять. В любом случае выбор за Вами, а точнее за производителем.

Источник http://petroel.ru/avtoyurist—free-consultation/na-kakih-legkovyh-avtomobilyah-stavitsya-cep-grm-privod-grm/

Источник http://kurskavtoservis.ru/cepnoi-privod-dvigatelya-spisok-avtomobilei-s-cepnym-privodom-grm-eto/

Источник http://edukr.ru/the-engine-cooling-system/avtovaz-pristupil-k-proizvodstvu-dvigatelei-s-cepnym-privodom-grm-kakoi-grm/

X
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
