Как выявить неисправности ходовой части автомобиля

При эксплуатации автомобиля на отечественных дорогах постоянное внимание необходимо уделять состоянию ходовой части.

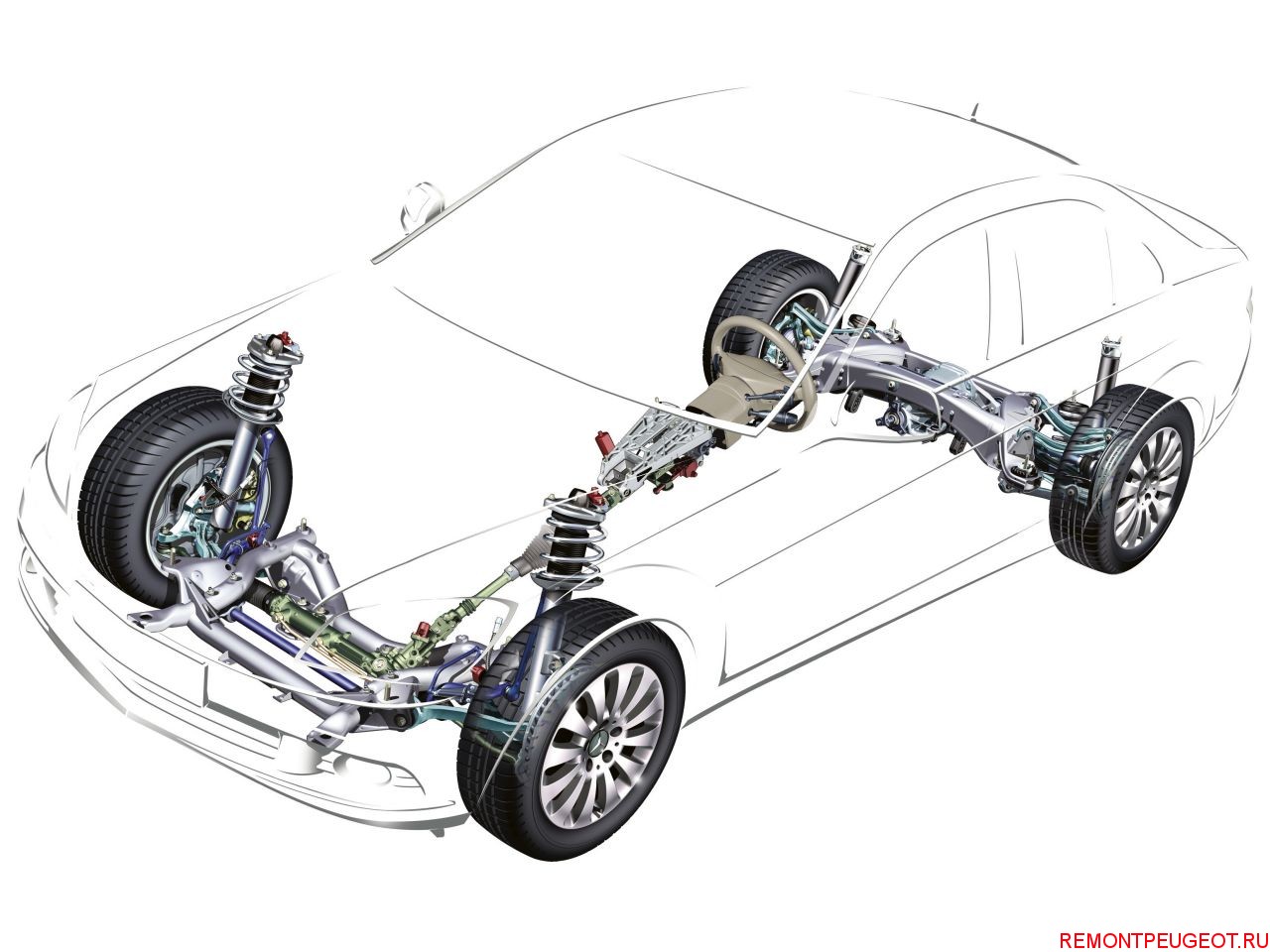

Ходовая часть автомобиля, ходовая, подвеска – это все слова-синонимы, описывающие одну из неотъемлемых частей Вашего автомобиля. Ходовая часть – это совокупность узлов и деталей, обеспечивающих комфорт, динамику и управляемость Вашего автомобиля во время движения. Любой водитель, профессионал он или нет, интуитивно или на слух чувствует свой автомобиль. И когда, при движении на разных скоростях, он вдруг начинает слышать какие-то посторонние звуки, появляется вопрос, а что это может быть. И очень часто причина посторонних шумов кроется в неисправности ходовой части автомобиля.

В процессе эксплуатации в подвеске автомобиля могут возникнуть неисправности, связанные с износом и поломками деталей. Техническое состояние ходовой части может быть оценено по отклонениям размеров деталей от обеспечиваемых при сборке на заводе и допустимым износам к зазорам в основных сопряженных деталях, а также по состоянию рабочих поверхностей деталей подвески.

Большая часть неисправностей подвески автомобиля возникает либо неожиданно, например, после езды по плохой дороге либо проявляются постепенно, в течение иногда довольно длительного периода времени. О приближающемся выходе какой-либо детали из строя и, соответственно, ремонте ходовой начинают предупреждать как посторонние звуки, исходящие со стороны неисправного механизма, так и «неадекватное поведение» вашего автомобиля.

Предупреждение: Перед определением неисправности подвески проверьте давление в шинах, отсутствие подтормаживания колес и установку на автомобиле одинаковых шин.

Возможные неисправности ходовой части автомобиля.

Увод автомобиля в сторону от прямолинейного движения

  1. Нарушены углы установки передних колес.
  2. Неодинаковое давление воздуха в шинах.
  3. Деформация рычагов передней подвески.
  4. Неодинаковая жесткость пружин.
  5. Повреждение верхней опоры одной из телескопических стоек.
  6. Поломка стабилизатора поперечной устойчивости автомобиля.
  7. Неполное растормаживание тормозного механизма колеса.
  8. Неправильный зазор в подшипниках колес передней подвески.
  9. Значительная разница в износе колёс.
  10. Нарушение параллельности осей переднего и заднего мостов.
  11. Деформация лонжерона рамы.

Колебания кузова, раскачивание на поворотах и при торможении

  1. Вышли из строя амортизаторы.
  2. Ослабли или сломались рессоры и детали подвески.
  3. Износился или поврежден поперечный стабилизатор или его втулки.
  4. Повышенное осевое биение шины или колеса.

Повышенные вибрации при движении

  1. Давление в шинах не соответствует норме.
  2. Неудовлетворительное состояние подшипников ступиц колес.
  3. Износились или повреждены шарниры рулевого привода или нижний шарнир подвески.
  4. Неправильно отрегулированы углы установки колес.
  5. Раскрутились гайки или болты крепления колес.
  6. Изношены задние амортизаторы.
  7. Повреждены рессоры.
  8. Не отбалансированы передние колеса. При этом вибрация чувствуется на рулевом колесе.
  9. Не сбалансированы задние колеса. При этом вибрация передается на весь автомобиль.
  10. Повреждение или деформация колес.

Подвеска стучит или издает шумы во время движения автомобиля

  1. Ослабли болты крепления амортизаторов или штанги стабилизатора поперечной устойчивости.
  2. Вышли из строя амортизаторы.
  3. Износились резино-металлические шарниры рычагов или шаровые шарниры рычагов подвески.
  4. Сломалась пружина.
  5. Значительный дисбаланс колес.
  6. Повышенный зазор или износ в подшипниках колес.
  7. деформация дисков колес.

Часто «пробивает» подвеску

  1. Постоянные перегрузки автомобиля.
  2. В шарнирах увеличился зазор или они были повреждены.
  3. Деформация шины или диска.
  4. В подшипниках ступиц передних колес установлен слишком большой зазор.
  5. Дисбаланс колес.
  6. Деформированы оси нижнего рычага, поворотный кулак, рычаги подвески, элементы передка кузова или поперечины подвески.
  7. Вышел из строя амортизатор.
  8. Повреждена рессора.
  9. Сильная изношенность или повреждение шлицев задней полуоси либо вкладыша крепления заднего амортизатора.
  10. Осадка пружин подвески.

Стучат и скрипят амортизаторы

  1. В проушинах износились резиновые втулки.
  2. Вследствие ударов деформировался кожух.
  3. Утечка жидкости.
  4. Ослабло крепление поршня или резервуара.
  5. Амортизаторы недостаточно хорошо закреплены.
  6. Сломались детали амортизаторов.

Повышенный или неравномерный износ шин

  1. Износились шарниры и втулки подвески.
  2. Дисбаланс колес.
  3. Нарушены углы установки передних колес.
  4. Повреждение дисков колес.
  5. Деформация рычага подвески.
  6. Грубый стиль вождения, слишком высокая скорость на поворотах.
  7. Неравномерное торможение колес.

При торможении и на поворотах появляется громкий скрип

  1. Неисправны амортизаторы.
  2. Повреждена или просела пружина подвески или неисправны элементы подвески.
  3. Повреждение стабилизатора поперечной устойчивости или элементов его крепления.

Подтекание жидкости из амортизаторов

  1. Износ или разрушения сальника штока.
  2. Попадание на уплотнительные кромки сальника посторонних механических частиц.
  3. Забоины, риски, задиры на штоке.
  4. Чрезмерное количество жидкости в амортизаторе.

Недостаточное сопротивление амортизатора при ходе сжатия.

  1. Негерметичность клапана сжатия.
  2. Недостаточное количество жидкости из-за утечки.
  3. Износ направляющей втулки и штока.
  4. Загрязнение жидкости механическими примесями.
  5. Износ или разрушение дисков клапана сжатия.

Устройство и принцип работы передней подвески

Вне зависимости от конструкции подвески и типа привода автомобиля, основные элементы одинаковы. Задача подвески – обеспечить оптимальное расстояние между днищем и кузовом, сгладить влияние неровностей на дороге и создать необходимые условия для того, чтобы системы торможения и управления работали в штатном режиме.

Основа подвески – амортизационная стойка, которая обеспечивает оптимальное расстояние между днищем и землей (клиренс) и поглощение влияния неровностей дорожного покрытия. Пружина подвески сжимается под весом автомобиля до определенной длины, а амортизатор гасит быстрые колебания кузова. На автомобилях с передним приводом и подвеской типа «Мак Ферсон» стойка закреплена в опорном подшипнике, который позволяет поворачивать ее в любую сторону. В двух и более рычажных подвесках стойка с помощью сайлентблоков прикреплена к кузову и нижнему рычагу.

На автомобилях с передним приводом изменение траектории вращения колеса обеспечивает поворотный кулак, сквозь который проходит приводной вал. На автомобилях с задним приводом применяют такой же кулак, только без приводного вала.

Кулак соединен с различными элементами подвески:

  • нижним рычагом и стойкой (Мак Ферсон);
  • нижним и верхним рычагом (многорычажная);
  • шкворнем (шкворневая).

В подвеске «Мак Ферсон» кулак жестко соединен с амортизационной стойкой и поворачивается вместе с ней. Нижняя часть кулака соединена с рычагом шаровой опорой. В многорычажной подвеске нижняя и верхняя часть кулака соединены с рычагами с помощью шаровых опор. Шкворневая подвеска не применяется на современных автомобилях, несмотря на огромные преимущества по сравнению с другими типами подвески. Причина этому – необходимость как минимум раз в три месяца смазывать ее. Тем не менее, многие автомобили производства 70 – 80-х годов прошлого века, которые до сих пор находятся в неплохом состоянии, оснащены этим типом подвески.

Еще один элемент подвески, встречающийся на всех машинах, которые выпускают с 70-х годов прошлого века и по настоящее время – стабилизатор поперечной устойчивости. Стабилизатор работает по принципу торсиона (пружины кручения). Когда расстояние от центра колеса до днища кузова изменяется лишь с одной стороны, стабилизатор создает усилие, направленное на выравнивание этого расстояния на обоих колесах передней оси.

Сайлентблоки и резиновые втулки связывают между собой большинство подвижных элементов подвески, благодаря чему достигается плавное движение автомобиля.

Чем чреваты проблемы с рычагами подвески: информация для новичков

Хоть и говорят, что в автомобиле нет ненужных запчастей, но с поломками одних из них автомобиль еще может, скрипя, потихоньку ехать, а вот сломайся более важная деталь – машина вообще потеряет возможность передвигаться. К такого рода деталям относятся рычаги подвески. Без рычага, или при серьезной его поломке, машина вообще потеряет способность двигаться. Этот элемент стабилизирует и выполняет функцию выравнивания колес. Если этот компонент неисправен, водители почувствует поломку немедленно.

Колеса автомобиля должны не только нести на себе весь вес автомобиля, но и сглаживать неровности за счет пружин, а также управляться и приводить машину в движение. Для этого нужен ряд особых технологичных креплений между кузовом и колесом, и одним из них, безусловно, является поперечный рычаг.

Амортизаторы

Ремонт ходовой части авто потребуется, если возникла поломка амортизатора. Этот узел отвечает за гашение колебаний при движении по неровным дорогам. Сильные удары могут стать причиной заклинивания и порчи клапанов. Самые большие повреждения будут в подвеске авто, где амортизатор является частью несущей системы.

Незначительному износу подвержены клапаны поршня. С течением времени меняет свои характеристики масло, оно становится жиже, испаряются присадки, которые необходимы для уплотнений и смазки штоков.

Скорость износа амортизаторов очень зависит от их температуры и энергии, которую необходимо рассеивать. Амортизаторы страдают больше всего от езды по плохой дороге в жару, когда машина предельно загружена. Осложняет работу амортизаторов налипание грязи, которая становится препятствием для естественного теплоотвода. Грязь может попасть на уплотнения штока и повредить его.

Как предотвратить проблемы с амортизаторами? Самый главный враг амортизаторов – грязь на дороге и большие ямы. Попадание грязи можно предотвратить, установив пыльники штоков, что значительно повысит ресурс этого довольно дорогого узла ходовой. Ямы необходимо аккуратно объезжать.

Самостоятельная диагностика

Выявить конкретные проблемы в подвеске возможно с помощью тщательного осмотра и проверки ее элементов. Для этого можно обратиться в автосервис, где имеется всё необходимое для детальной диагностики. Но при наличии некоторого опыта продефектовать ходовую можно и самостоятельно.

Передняя подвеска первой принимает на себя удары в неблагоприятных дорожных условиях и потому уязвима в большей степени по сравнению с задней. Поэтому логично начать с нее. Для этого поднимите машину домкратом, а лучше установите на подъемник.

Во-первых, проверьте резиновую защиту (пыльники). Если она повреждена, значит внутрь попала грязь, и тогда защищаемым элементам может потребоваться ремонт.

Затем осмотрите амортизаторы. На них может присутствовать масляный налет, которые не должен вызывать беспокойства. Но если имеются масляные подтеки, значит амортизатор неисправен или близок к тому.

Рекомендуется к прочтению  Как отремонтировать заднюю подвеску на Форд Фокус 2?

Проверьте пружины, нет ли переломов или трещин.

Раскрутите колесо. Если слышен гул или скрежет, значит нужно срочно менять ступичный подшипник. Если шум не слышен, прикоснитесь рукой к пружине — наличие вибрации на ней при вращающемся колесе говорит о том, что подшипник уже не в порядке.

Покачайте колесо вправо-влево. Если в рулевой рейке или наконечнике тяги имеется люфт, то вы услышите постукивание.

Покачайте колесо в вертикальном направлении. Если имеется посторонний звук, значит изношена шаровая опора.

Руками или с помощью монтировки покачайте в вертикальном направлении рычаг возле шаровой опоры, чтобы проверить наличие в ней люфта.

Далее проинспектируйте сайлентблоки. У них не должно быть трещин и деформации. С помощью монтировки покачайте их в продольном и поперечном направлении. Значительного люфта быть не должно, хотя небольшой будет присутствовать, поскольку в конструкции сайлентблока имеется резиновый элемент.

Наконец, проверьте, нет ли люфта во втулке стабилизатора поперечной устойчивости. Для этого раскачайте стабилизатор, просунув монтировку между ним и подрамником ближе к втулке. Не забудьте также проверить состояние стоек стабилизатора.

По ходу проверки проверяйте крепление элементов подвески и подтягивайте болты и гайки при необходимости.

Что такое «пробой» подвески

Иногда говорят о так называемом «пробое» подвески. Под этим обычно подразумевают резкий вертикальный удар по подвеске в тот момент, когда ее упругие элементы максимально сжаты. Пружины и рессоры при этом не способны погасить удар, а подвеска в результате может получить серьезные повреждения. Такое событие обычно сопровождается довольно громким звуком.

Если повезет, всё обойдется без серьезных последствий. Но могут выйти из строя сайлентблоки, опорный подшипник и верхняя опора стойки, сломаться пружина или амортизатор. Не исключено, что повредятся шины, деформируются диски, погнутся рычаги подвески.

Наиболее чувствительны к такому воздействию подвески, имеющие короткий ход на сжатие, жесткие амортизаторы и мягкие пружины.

После «пробоя» машина, скорее всего, останется на ходу, но ездить на ней, вероятно, станет не очень комфортно, да и небезопасно. Поэтому, если случилась такая неприятность, стоит посетить автосервис и провести полную диагностику ходовой части.

По ходу движения машину постоянно тянет в одну сторону

Если автомобиль уводит влево или вправо, прежде всего нужно сделать две простые вещи:

— убедиться в том, что давление в шинах правого и левого колеса одинаковое;

— проверить и отрегулировать углы установки колес (так называемый развал-схождение).

Если с этим всё в порядке, но проблема остается, следует искать другую причину. Таковыми могут быть следующие:

— нарушена параллельность осей переднего и заднего моста;

— искривлены рычаги подвески;

— пружины подвески имеют различную жесткость;

— не отрегулирован зазор между тормозным диском и колодкой, и колесо в результате подтормаживает;

— изношен либо чересчур затянут подшипник в ступице одного из передних колес, что также может вызывать подтормаживание;

— колеса разбалансированы в силу различной степени изношенности покрышек.

Стук в передней подвеске

  • отсутствие смазки в шарнирных соединениях
  • большой износ элементов шарнирных соединений
  • ослабление болтов крепления
  • износ резиновых втулок усиков амортизатора
  • ослабление затяжки гайки резервуара амортизатора
  • повышенный зазор в подшипниках ступиц колес
  • повышенный дисбаланс колес
  • деформация обода или колеса
  • осадка или поломка пружины
  • разрушение буферов хода сжатия
  • неисправность стоек подвески*
  • ослабление болтов крепления кронштейнов растяжек или болтов, крепящих штангу стабилизатора поперечной устойчивости к кузову
  • износ резиновых подушек растяжек или штанги*
  • ослабление крепления верхней опоры стойки подвески к кузову*
  • осадка, разрывы, отслоение резины от корпуса опоры стойки*

Как распознать симптомы дефектных поперечных рычагов

Итак, мы выяснили, что поперечные рычаги подвески не защищены от старения и износа. Последний, в свою очередь, зависит от таких факторов, как возраст и/или стиль вождения.

Но чаще всего этот компонент, как и любая другая деталь, подвергается износу при механическом воздействии. Поврежденные поперечные рычаги могут привлечь к себе внимание (даже среди малоопытных водителей) в первую очередь из-за ухудшившегося управления автомобилем. Вот список типичных сигналов, указывающих на то, что поперечные рычаги должны быть заменены.

Что такое ходовая часть автомобиля и ее неисправности

Ходовая часть автомобиля состоит из разных механизмов и является одним из самых важных узлов. Вместо этого термина обычно автолюбители используют другой — подвеска, хотя это отдельный узел. Поэтому в данной статье данный агрегат иногда тоже будем называть «подвеской» (с кавычками).

Чтобы не возникало непредвиденных ситуаций, необходимо относится к этому узлу более чем внимательно. А это значит проводить проверку в положенные сроки, при необходимости поручить ремонт профессионалам, которые устранят неисправности независимо от сложности. Но какова роль у этого столь нужного агрегата и собственно из каких элементов он состоит?

Что входит в диагностику ходовой части автомобиля

Диагностика ходовой части не ограничивается проверкой подвески. Также проверяется состояние шин и дисков, тормозных колодок и дисков, всех рычагов и подшипников. Мастера осматривают их визуально, проверяют специальными инструментами, проводится диагностика подвески на вибростенде.

Шины и диски

Мастер обязательно осматривает визуальное состояние колес. Шины должны быть изношены равномерно. Перекосы в износе говорят о неправильном сход-развале. Давление должно быть нормальным. На дисках не должно быть механических повреждений.

Если на диске или шине образовались трещины, грыжи или помятости, то их восстановить невозможно, нужно менять. Если давление слишком низкое, то мастер подкачивает шины, при необходимости осматривает их на наличие утечки воздуха.

Ступичные подшипники

Ступичные подшипники крепят колеса к поворотному кулаку. Они достаточно быстро изнашиваются, так как принимают на себя большие нагрузки.

Диагностику этого подшипника проводят вручную. Для этого домкратят авто и пытаются раскачать колесо. Одной рукой берутся за верхнюю часть, а другой за нижнюю. Если имеется люфт при движении вверх-вниз, это говорит об износе ступичного подшипника.

Тормозная система

Проверяются все элементы: уровень жидкости, трубки и шланги, колодки, диски, барабаны. Если имеются подтеки жидкости, то ищут причину и устраняют ее. При осмотре колодок и дисков оценивают их износ. Если они выработали ресурс, то заменяют на новые детали. Если ресурс не выработан, сообщают дату замены.

О неисправностях тормозов говорят скрипы и шумы при торможении, проваливание педали тормоза, увеличение тормозного пути, утечка тормозной жидкости. За этим нужно внимательно следить и своевременно обращаться за диагностикой и ремонтом системы.

Рычаги и сайлентблоки

Сайлентблоки – это шарниры, которые соединяют все детали подвески между собой. Они гасят колебания, которые возникают в рычагах, за счет резиновых или полиуретановых вставок. Они присутствуют как в передней подвеске, так и в задней части.

Эти запчасти служат 100 тыс.км пробега, но эта величина зависит от качества дорог. Если вы часто ездите по бездорожью, то сайлентблоки могут износиться через 50 тыс.км.

Их состояние проверяют визуально: на резине не должно быть трещин и дыр, не должно быть механических повреждений. Об их неисправности может говорить неправильный сход-развал.

ШРУС – шарнир равных угловых скоростей. Обеспечивает передачу крутящего момента при поворотах. Он обеспечивает автомобилю лучшую проходимость и управляемость.

ШРУС долго служит, так как защищен пыльником. Нужно проверять его состояние, так как механические повреждения могут привести к поломке детали. При попадании пыли механизм заедает и выходит из строя.

Амортизаторы и пружины

Амортизаторы и пружины нужны в автомобиле для того, чтобы гасить все удары и вибрации от дорожного покрытия. Именно они обеспечивают комфортную поездку водителю и пассажирам. На других типах подвески их функцию выполняют баллоны с воздухом или рессоры.

Во время диагностики эти детали осматривают на предмет повреждений. Если имеется протечка жидкости из амортизатора, это говорит о его пробоине. Такой амортизатор не подлежит ремонту, его нужно менять.

Типы подвесок

По своему предназначению подвеска является той частью, которая отвечает за вертикальное движение колеса относительно кузову. Именно данная конструкция напрямую взаимодействует с кузовом и дорожным покрытием.

На данный момент в автомобилестроении применяется два основных типа подвесок:

  • зависимая;
  • независимая.

Также на некоторых машинах устанавливается полузависимая подвеска. Однако этот образец чаще всего относят к зависимой схеме.

Ранее на различном транспорте широко применялась зависимая конструкция. Сейчас этот образец постепенно отходит на второй план. Чаще всего система балок устанавливается на грузовые автомобили, которые постоянно подвергаются большим нагрузкам. Также балки нашли применение на внедорожниках рамного типа. На фото подвеска отличается простотой строения. Однако, основное преимущество заключается в надежности. Ее дешево и удобно обслуживать.

Основная часть зависимой системы – рессора. Узел представлен в виде пакета листов, которые выполнены в изогнутой форме. Большинство производителей во время создания рессор используют пружинистую сталь, которая отлично справляется с функцией балансировка кузова.

Независимая подвеска

Большей популярностью пользуется независимый тип подвески. Данная конструкция считается более сложной в плане технического обслуживания ходовой части автомобиля. Основная характеристика этой системы заключается в наличии индивидуальных точек крепления и упругих элементов для каждого колеса. На неровной дороге преимущество несравнимо – колеса не взаимодействуют друг с другом, что делает передвижение авто более плавным.

Благодаря отсутствию общих мостов, процесс ремонта становится проще. При возникновении неисправностей с одной осью нет необходимости восстанавливать противоположную сторону конструкции.

Зависимая подвеска

Подвеска типа Макферсон

Типа Макферсон

90% автомобильных компаний применяют наиболее надежный тип подвески – Макферсон. Это независимый образец системы, который лучше всех показал себя на различных типах транспорта. Элементы ходовой части составляют одну цельную схему, которая отличается высокой надежностью. Данный узел выглядит следующим образом:

  • на ступицу одевают колесный диск;
  • ступица шарнирным образом фиксируется к кузову;
  • роль держателей выполняют жесткие рычаги.

Существует большое разнообразие рычагов, которые могут располагаться согласно разным схемам. Наиболее распространенными являются одинарные, сдвоенные, А-образные рычаги. Детали могут быть верхними и нижними. В состав простой независимой подвески входит один рычаг, располагающийся снизу.

Что еще относится к системе:

  • ступицы;
  • шаровые опоры;
  • тормозные диски;
  • поворотные рычаги;
  • опорные чашки, располагающиеся снизу;
  • пружины;
  • буфер сжатия;
  • верхние опоры стойки;
  • гайки;
  • штоки;
  • поворотные кулаки;
  • валы привода;
  • защитные чехлы.

Элементом, гасящим колебания ступицы, является стойка. Деталь состоит из амортизатора и наружной пружины. Качественное крепление стойки к кузову обеспечено подушкой. Внутри узел оснащен упорным подшипником, благодаря которому стойка может вращаться вокруг своей оси.

Рекомендуется к прочтению  Opel Zafira B (2005-2014) – авто для семьи

Со временем стойка начинает передавать все больше колебаний на кузов. Проверку стойки в случае выхода из строя можно выполнить самостоятельно путем раскачивания кузова. При сильном качении неисправный узел не стабилизирует кузов.



Принцип работы

Основную роль в создании комфортной езды, выполняет именно подвеска. Это устройство гасит колебания, возникающие от неровной поверхности.

Когда колесо попадает в яму – машина не должна перевернуться, это главная задача для подвески. Колесо опускается вниз, тем самым растягивая амортизатор, который крепится к подвеске. После выхода из ямы – амортизатор становится на прежнее место и находится там в процессе небольших колебаний.

Колеса соединены с подвеской наглухо с одной стороны, но с другой стороны – нет. Важно, чтобы автомобиль даже при небольших колебаниях дороги (спусках или подъемах) – шел ровно, поэтому подвеска, взаимодействуя с остальными частями, будет выполнять такую работу.

Ходовая позволяет автомобилю передвигаться, при этом создает комфортные условия для водителя и пассажиров. Знание системы в целом, схемы ее работы и ее составных элементов – не обязательно для каждого водителя, но если вы все это знаете – это поможет правильно управлять машиной и справиться с любыми трудностями, возникающими на дороге. Устройство этой части – не так сложно, как кажется, о нем может рассказать любой специалист на станции ТО или даже знакомый водитель, но лучше обратиться к руководству по вашему автомобилю, чтобы знать детали именно вашей модели. Удачи и берегите свой автомобиль!



Перечень работ при проверке агрегата

Что входит в диагностику? Вне зависимости от типа такой процедуры действия при этом выполняются одни и те же. Многие из этих манипуляций по силам выполнить самим владельцам, не привлекая со стороны опытного работника. Однако профессионал справится с работой лучше, поскольку важно осмотреть множество деталей, выявить изъяны и огрехи.

Но что конкретно осматривает работник СТО в ходе детального осмотра любого транспортного средства? Тщательному обзору подлежат эти элементы:

Несмотря на то, что некоторые диагностические манипуляции владелец железного коня способен выполнить самостоятельно, мастер выдает заключение касательно дальнейшей эксплуатации узла, механизма или детали, исходя из технического состояния. И только он определяет, что входит в ремонт ходовой части.

Из чего состоит ходовая часть автомобиля

Ходовая часть легковой автомашины состоит из:

  • силовых элементов кузова: каркаса или рамы;
  • колёс: имеются ввиду не только шины и диски, но также узлы, которые обеспечивают соединение с подвеской и приводными механизмами;
  • непосредственно подвеска: состоит из рычагов, поворотных кулаков, тормозных дисков, амортизаторов, стабилизаторов, а также пружин или рессор.

В рамках диагностики обследуются все указанные типы компонентов. Комплекс включает в себя как методы компьютерного исследования, а именно диагностика ходовой части автомобиля, так и местный осмотр отдельных частей, функциональные тесты. Ниже опишем основные диагностические мероприятия и способы определения неисправностей. Ниже опишем основные этапы оценки текущего состояния ходовки авто.

Независимая подвеска. Устройство, особенности

Второй тип подвески – независимый, характеризуется тем, что каждое колесо оси имеет свою систему крепежа и гашения колебаний, которая не передает движения одного колеса на другое. По сути, в независимой подвеске отсутствует ось колес (балка, мост) как таковая.

Самое большое распространение получила независимая подвеска типа «МакФерсона». Схема такой подвески достаточно проста – ступица колеса шарнирно крепится к кузову авто посредством рычагов. Типов этих рычагов и их расположение может отличаться. Встречаются А-образные рычаги, одинарные, сдвоенные, нижние верхние. Самая простая независимая подвеска состоит из одного нижнего рычага.

Дополнительно ступица крепится к кузову амортизационной стойкой, выполняющей еще и роль поворотного кулака. Основными элементами этой стойки является винтовая пружина и амортизатор. Сама стойка – это корпус, в который помещен амортизатор, а поверх стойки расположена пружина.

Вверху стойка упирается в кузов. Между ними установлена подушка стойки, на которую она и опирается. Установленный внутри упорный подшипник дает возможность вращаться стойке вокруг оси. Благодаря этому осуществляется возможность поворота колеса.

Как бы отлично не работала амортизационная стойка, существует возможность передачи колебаний на кузов. Это может привески к поперечному раскачиванию кузова. Чтобы этого не произошло, в конструкцию включен стабилизатор поперечной устойчивости, соединяющий обе подвески колес. Работая на скручивание этот стабилизатор гасит поперечные колебания.

Это основные элементы независимой подвески. Но имеется и большое количество вспомогательных элементов, без которых не обойтись. Таким элементом, к примеру, является подушка стойки. Также к ним относятся все резинотехнические элементы:

Все они тоже задействованы в гашении колебаний. Сайлентблоки, шаровые опоры и втулки помещаются везде, где производится соединение элементов подвески – рычагов с кузовом и ступицей, стабилизатора поперечной устойчивости со ступицами и подрамником и т. д.

Электронная проверка подвески на вибростенде и компьютере

Диагностика подвески автомобиля на вибростенде представляет собой имитацию езды по плохим дорогам во время которой проверяется, как механизмы реагируют на изменения внешних условий. При этом компьютер сравнивает полученные показатели с нормальными и показывает отклонения. У каждой модели авто свои нормативы, поэтому важно, чтобы мастер выставил правильную марку в компьютере.

Рекомендуем: Коды ошибок на 16 клапанной ВАЗ-2112: самодиагностика на приборке

Автомобиль заезжает на вибростенд, после этого он начинает вибрировать. Вибрация возрастает, а компьютер замеряет все показатели. Передняя и задняя подвеска тестируется отдельно.

При этом проводится проверка всех элементов подвески:

  • Амортизаторов;
  • Сайлентблоков;
  • Пружин;
  • Рычагов;
  • Шаровых опор.

Движитель

Различают следующие типы движителей:

  • колесные
  • гусеничные
  • полугусеничные

Колесный движитель представляет собой колеса с пневматическими шинами. У гусеничного движителя опорные катки катятся по гладкому искусственному пути, который образуется бесконечной гусеничной цепью. Полугусеничный движитель состоит из резинометаллической гусеницы, установленной между ведущим колесом с пневматической шиной и натяжным колесом.

Пневматическое колесо состоит из:

По устройству различают шины:

Основные части камерной шины — покрышка, камера с вентилем и ободная лента. Ободную резиновую ленту размещают между камерой и ободом, предотвращая трение между ними. Ободные ленты применяют только в колесах грузовых автомобилей.

Бескамерные шины широко применяют на легковых и грузовых автомобилях и тракторах. В таких шинах пространство, заполняемое воздухом, образуется в результате герметичного соединения обода колеса с покрышкой, а вентиль при этом размещается на ободе. Герметичная посадка бескамерной шины на обод достигается при помощи специальной конструкции борта, плотно прижимающегося к закраинам обода внутренним давлением воздуха.

Бескамерные шины могут быть обычного типа, широкопрофильные и арочные. Арочные шины способствуют повышению проходимости автомобиля в трудных дорожных условиях. Это шины низкого давления (0,05…0,08 МПа).

Внутреннее давление воздуха в шинах автомобилей колеблется в пределах 0,17…0,5 МПа, тракторов — 0,08…0,25 МПа.

Причины поломок ходовой части автомобиля

Регулярные нагрузки на различные элементы ходовой части, которые не прекращаются даже после остановки движения, могут привести к различным поломкам. Если автомобиль начинает испытывать затруднения при прохождении на большой скорости поворотов или для его удержания на проезжей части требуются большие усилия, велика вероятность того, что необходим ремонт ходовой части автомобиля. Еще один показатель – кузов может колебаться и раскачиваться при торможении, и на поворотах. Причина может крыться в вышедших из строя амортизаторах, сломанных рессорах или элементах подвески. Ощущается вибрация при движении.

Вибрация может возникнуть из-за задних амортизаторов, которые изношены; поврежденных рессор; из-за того, что давление в шинах не соответствует определенным нормам; или того, что подшипники ступиц колес в плохом состоянии. В процессе движения автомобиля начинает стучать подвеска. Проблема может возникнуть из-за ослабления болтов крепления или деформированных дисков колес. Стук и скрип амортизаторов возникает по причине их поломки; ослабления крепления резервуара или поршня, а также утечки жидкости. Скрип при торможении на поворотах. Как правило, такой скрип возникает из-за неисправности амортизаторов или стабилизатора поперечной устойчивости. Начинает подтекать жидкость из амортизаторов. Такое возможно вследствие разрушения сальников штока или попадания на уплотнительные кромки посторонних механических частиц.

Основные неисправности и диагностика подвески

Поскольку подвеска, какой бы она не была – зависимой или независимой, осуществляет перемещение колес относительно кузова и гасит все колебания, то она испытывает значительные нагрузки, приводящие к выходу из строя того или иного элемента.

В зависимой подвеске самыми распространенными неисправностями является потеря работоспособности амортизатора из-за утечки масла, физическое его повреждение. Также зачастую приходится менять все резинотехнические элементы, которые тоже присутствуют в данном типе подвески. Со временем происходит «старение» резиновой составляющей – она садится, начинает расслаиваться. Вполне возможно и разрушение рессор или пружин, из-за значительных нагрузок они могут лопнуть.

В независимой подвеске неисправности те же:

  • износ резинотехнических элементов и шаровых опор;
  • выход из стоя амортизатора;
  • разрушение пружины или стабилизатора поперечной устойчивости.

Поэтому за подвеской следить нужно постоянно, своевременно проводить замену расходных материалов, контролировать состояние амортизаторов, пружин и рессор.

Самостоятельная проверка ходовой части автомобиля

Если вы решили собственноручно проверить машину, в том числе посмотреть, что у неё под днищем, важно знать, на что обращать внимание – по периметру у автомобиля четыре колеса, посередине чаще всего – листы защиты картера, но это не значит, что смотреть там не на что.

В первую очередь, неисправные элементы подвески выдают себя посторонними звуками. Если внизу слышны посторонние звуки, то виновниками, требующими замены или ремонта, могут стать:

  • Амортизаторы – элемент, принимающий на себя все неровности и удары от дорожных ям;
  • Пружины стоек – постоянно нагружены, со временем неизбежно «устают» и требуют замены;
  • Пыльник ШРУСа – как следует из названия, защищает деталь от пыли. Если он грязный или рваный – требуется замена;
  • Опорные чашки стоек – по большому счёту, просто должны быть целыми и не деформированными;
  • Сайлентблоки – то, чем соединяются различные детали подвески. Представляет собой две металлические втулки с резиновой вставкой по середине. Если при езде от элементов подвески идут сильные колебания, а машина не слишком устойчива, вопросы должны возникать в первую очередь к этому элементу;
  • Различные люфты – могут касаться сразу множества элементов ходовой, будь то ШРУС, наконечники рулевых тяг и многое другое.
Рекомендуется к прочтению  Ходовая часть и подвеска автомобиля Фольксваген

На некоторых пунктах для разъяснения деталей стоит остановиться подробнее, тем более если для вас многие из этих слов и вовсе стали чем-то новым.

Амортизаторы – это самое простое, здесь не нужно никаких особых навыков и умений, и проверить их состояние на месте может любой желающий. Для этого просто попытайтесь раскачать машину, если он качнётся больше двух раз — амортизаторы под замену. Чтобы удостовериться в их неисправности окончательно, можете поднять автомобиль и осмотреть их сбоку на предмет подтёков.

С пружинами несколько сложнее – то, что пружины «просели», невооруженным глазом, к сожалению, может быть не видно. Зато очень хорошо видно, если пружина сломана. Да и высота подвески автомобиля в случае чего намекнёт – если машина слишком низко, значит, стоит обратить внимание.

С пыльниками всё просто – если целый и чистый, то идём дальше, если грязный или рваный, или всё вместе – меняем. Деталь не слишком дорогостоящая, даже дешёвая (что может быть дорогого в куске резины?), поэтому рваные и грязные пыльники могут быть причиной для беспокойства только при условии, что владелец ездит с ними в таком состоянии уже давненько.

Остов

Остов является основанием машины, связывающим все механизмы в единое целое. Он может быть рамным, полурамным и безрамным. У легковых автомобилей роль рамы выполняет кузов, называемый несущим. Для крепления двигателя и передней подвески служит короткая рама, прикрепленная к полу кузова.

У этого узла, а обычно их несколько, не одна роль:

  • Во-первых, отвечает за соединение двух колес.
  • Во-вторых, выполняет опорную функцию основанию машины.
  • В-третьих, удерживает вес машины.

Как можно заметить, мосты выполняют важные задачи и подвергаются значительной нагрузке. Поэтому для их изготовления используется только прочный материал. Также эти они должны проходить соответствующую обработку, чтобы противостоять воздействию агрессивных внешних условий. В особенности речь идет о коррозии. Это основополагающий фактор появления основных неисправностей ходовой части.

Крепиться мосты могут непосредственно к рамной конструкции, что актуально в отношении грузового транспорта. Другой вариант — к кузову, что подходит большинству легковушек.

Проверка пневмоподвески

Это неотъемлемый комплекс диагностических процедур, если речь идёт об обслуживании современных полноразмерных внедорожников или бизнес-седанов. Задача мастеров – проверить целостность пневморукавов, которые испытывают серьёзную нагрузку в повседневной эксплуатации. Рукава производятся из жёсткого, но эластичного материала; периодически их пробивает. Если нельзя активировать диагностическое положение для подвески, то это намёк на неисправность. Также на проблему может указывать шипящий звук и самопроизвольное изменение клиренса вне зависимости от заданного режима.

Ремонт ходовки

Устройство ходовой часто дает сбой, поэтому ремонт важно и нужно производить своевременно, иначе есть риск попадания в критическую ситуацию на дороге. По заключению диагностов становится видно какие части ходовой пора отремонтировать или заменить. Самые распространенные сегменты работы по ремонту ходовой это:

  • Передняя подвеска;
  • Задняя подвеска;
  • Необходимость замены стойки, пружины или амортизатора

Могут потребоваться замены следующих узлов устройства ходовой:

  • Сайлентблок;
  • Шаровая опора;
  • Рулевой наконечник;
  • Рулевая рейка;
  • Рулевой механизм;
  • Ступичный подшипник;
  • Граната.

Очень важно приобретать оригинальные запчасти на ваш авто иначе ремонт может стать для автовладельца сущим кошмаром, а трата денег — бесполезной. Приобретая некачественную или неподходящую деталь на устройство можно получить кота в мешке. Деталь может не подойти, может работать не так как нужно или выйти из строя очень рано, не отслужив своего срока.

Не стоит экономить на диагностике и ремонте — исправный автомобиль залог вашей безопасности на дороге.

Диагностика передней подвески

стук в передней подвеске

Любой автомобилист, услышав любой непонятный звук издаваемый автомобилем, например, щелчок или стук в районе передней подвески, испытывает неприятные ассоциации. Когда слышен стук в передней подвеске, то это явный признак того, что в ходовой части автомобиля возникли неполадки. Если подвеска автомобиля застучала, значит, нужно немедленно производить диагностику ходовой части автомобиля.

Главной причиной выхода из строя подвески автомобиля является, конечно же разбитая дорога, подвеска разбивается чаще всего из-за очень неприятных «сюрпризов» например ям и канав. Подвеска начинает стучать после того, как автомобиль влетает в яму или же на кочку, так же подвеска разбивается из-за неопытности, когда некоторые водители замечают выбоину в последний момент, и сразу же жмут педаль тормоза в пол и не отпускают педаль во время попадания колеса в выбоину — во время торможения нагрузка на стойку увеличивается в несколько раз и соответственно подвеска страдает тоже в несколько раз сильнее. Немалое влияние на работу подвески дает угол поворота колеса во время попадания в выбоину, а причина все та же, повышенная нагрузка.

Какие элементы подвески нуждаются в диагностике

Итак, что же нужно делать, если появился стук в подвеске, а также поговорим о причинах его возникновения. Прежде всего, нужно кое-что уточнить… Если подвеска застучала, значит это результат неисправности или неправильной работы любой детали или же механизма ходовой части, например из строя может выйти:

  1. Амортизатор;
  2. Пружина;
  3. Шаровая опора;
  4. Нижний рычаг с сайлентблоком;
  5. Верхняя опора подвески с подшипниками;
  6. Тяга стабилизатора;
  7. Опора стабилизатора;
  8. Рулевая рейка;
  9. Рулевая тяга;
  10. Рулевые наконечники;
  11. Подшипник ступицы;
  12. Рулевой карданчик;
  13. ШРУС (внешний шарнир).

На слух определить неисправность не получится, так же и найти то источник этого стука в передней подвеске, для того, чтобы найти неисправность, необходимо провести тщательную диагностику.

Визуальная диагностика передней подвески

Прежде чем приступить к проверке деталей подвески, нужно в первую очередь осмотреть все пыльники и резиновые чехлы всех перечисленных деталей, а также: сайлентблоки, шаровые опоры, рычаг передней подвески, штангу стабилизатора поперечной устойчивости, поворотный кулак, крепежные болты, а также наконечники рулевых тяг. Как правило, деталь, чехол которой поврежден, нужно заменить.

Также необходимо обратить внимание на резиновые уплотнители, на них не должно быть никаких механических повреждений. Особое внимание нужно уделить тем местам, где детали прилегают к кузову.

Подтеки на амортизаторе

Когда видно, что потек амортизатор, то это самый первый признак его неисправности. Подобные признаки появляются гораздо раньше, нежели иные симптомы, такие как царапины и посторонние звуки при раскачивании.

В масляных и газомасляных амортизаторах сначала масло просачивается из под штока или корпуса стойки, а уже через некоторое время появляются глухие удары.

Также он должен мгновенно гасить колебания, а не раскачиваться, как это происходит при постепенном выходе из строя. Некоторое время амортизатор еще вполне может нормально работать, но все же лучше будет если его заменить.

Проверка элементов передней подвески

Просевшие (изношенные пружины) оказывают большое влияние на работоспособность подвески в целом. Когда пружины изнашиваются, это можно достаточно легко определить и без хитрой диагностики. Достаточно внимательно осмотреть авто со всех сторон и обратить свое внимание на посадку машины. Если она стала ниже привычного, то пружины уже свое отслужили и требуют замены. При просевших пружинах становится невозможным правильно отрегулировать развал колес.

Для проверки шаровых опор можно проверить как движутся вверх-вниз нижние рычаги. Такую проверку нужно осуществлять на смотровой яме при помощи монтировки. Не должно быть никаких ощутимых люфтов.

При нажатии монтировкой на сайлентблоки нижних рычагов также не должно быть никаких люфтов, а потрескавшиеся или выдавленные куски резины вовсе не допустимы. Так же стоит обратить внимание на то, отслаивается или нет резина от внешней или внутренней втулки.

Как диагностировать подвеску

Для проверки неисправных шаровых и сайлентблоков, потребуется поднять авто на подъемнике или домкрате и открутить крепление шаровой опоры к нижнему рычагу, затем проворачивая корпус шаровой опоры руками, определить насколько плавно и каким усилием он проворачивается, какие либо люфты недопустимы. Нижний рычаг благодаря воздействию упругости резины сайлент-блоков, должен пытаться принять горизонтальное положение.

Неисправность подшипников зачастую можно определить покачиваниями машины вверх-вниз, в случае непригодности они будут иметь люфты. Определить разорванную резиновую часть в опоре подвески не снимая опору не всегда возможно.

Поэтому при визуальной проверке тяги и опоры стабилизатора нужно раскачивать руками с усилием.

Неисправность рулевой рейки встречается довольно редко. В основном она выходит из строя за счет изнашивания направляющей втулки, с противоположной водителю стороны. Чтобы определить такой дефект, нужно повернуть в сторону руль и взявшись через чехол раскачивать рейку руками.

Проверку рулевых наконечников и рулевых тяг можно проводить поворачивая руками колесо влево-вправо или рулем, но при этом нужно одновременно взяться за проверяемую деталь. Люфты что на наконечниках, что на тягах не должны наблюдаться.

При неисправном рулевом карданчике, он может или люфтить, или же проворачиваться с неким усилием. Нужно проследить за тем чтобы рулевой карданчик был прикрыт чехлом, желательно подобрать и надеть на него какую-либо крышку-чехол если таковой отсутствует.

Неисправность подшипника ступицы сопровождается гулом при движении. Для проверки ступичного подшипника нужно вывесить колесо и раскручивать его или раскачивать за верхнюю точку, в направлении как от себя, так и обратно.

Неисправный внешний ШРУС издает довольно громкий и характерный звук сопровождающийся треском во время движения автомобиля в крутом повороте с небольшим ускорением.

Передняя подвеска также может иметь и ряд других неисправностей, но рассматривались только наиболее типичные.

Детальная диагностика автомобильной подвески своими силами, даст возможность без лишних затрат денег и времени выявить неисправность и приступить к устранению дефекта и отремонтировать подвеску. Процесс проверки можно проводить как в своем гараже на смотровой яме так и просто на улице. Проведя самостоятельно диагностику вы сможете сделать вывод о том нуждается ли подвеска авто в капиталке и замене некоторых деталей узлов или небольшой подтяжке болтов соединений.

А в заключение хочу сказать, что обнаружив неисправности ходовой, не стоит оттягивать с ее ремонтом, так как от состояния подвески авто напрямую зависит собственная безопасность и безопасность ваших пассажиров на дороге.

Автомеханик с 20-летним стажем работы по ремонту и обслуживанию автомобилей разных марок. Основное направление: диагностика и механика.

Источник https://autoclub174.ru/rekomendacii/osnovnye-neispravnosti-podveski.html

Источник https://truescooters.ru/vidy-dvigatelej/hodovaya-chast.html

Источник https://etlib.ru/blog/119-diagnostika-perednej-podveski

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
