«п. 84. Трубопроводы, подводящие газ к бытовым и промышленным приборам для его сжигания, на вводимых в эксплуатацию после завершения строительства, капитального ремонта, реконструкции и (или) технического перевооружения объектах, должны быть оборудованы термочувствительными запорными устройствами (клапанами), автоматически перекрывающими газовую магистраль при достижении температуры среды в помещении при пожаре 100 С. Указанные устройства (клапаны) должны устанавливаться в помещении непосредственно перед краном на газовой магистрали».

2. Письмо МЧС России № 18/3/320 от 03 декабря 2003г.

Приказом Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий от 18 июня 2003 г. № 313 (зарегистрирован в Минюсте РФ 27 июня 2003 г., регистрационный № 4838) утверждены и введены в действие с 30 июня 2003 г. Правила пожарной безопасности в Российской Федерации (ППБ 01- 03).

В соответствии с пунктом 84 указанных выше правил «Трубопроводы, подводящие газ к бытовым и промышленным приборам для его сжигания, на вводимых в эксплуатацию после завершения строительства, капитального ремонта, реконструкции и (или) технического перевооружения объектах, должны быть оборудованы термочувствительными запорными устройствами (клапанами), автоматически перекрывающими газовую магистраль при достижении температуры среды в помещении при пожаре 100°С. Указанные ycтpoйcтвa (клапаны) должны устанавливаться в помещении непосредственно перед краном на газовой магистрали.

Термочувствительные запорные устройства (клапаны) не устанавливаются в зданиях V степени огнестойкости, а так же в зданиях, газопроводы которых оборудованы электромагнитными клапаном, размещенным за пределами здания и перекрывающим газопровод про срабатывании газового анализатора или автоматической пожарной сигнализации. Термочувствительные запорные устройства (клапаны) не устанавливаются так же в зданиях опасных производственных объектов, газопроводы которых оборудованы электромагнитным клапаном, а помещения с установками для сжигания газа защищены автоматическими установками пожаротушения».

При реализации указанного требования органами государственного пожарного надзора и нормативно-техническими подразделениями ГПС следует иметь в виду, что:

  • термочувствительный запорный клапан следует устанавливать непосредственно в помещении (независимо от наличия в нем обслуживающего персонала) на максимально возможной высоте расположения от пола помещения, перед газовым счетчиком, в местах неэкранированных от объема помещений производственного оборудования, мебелью и др.
  • в соответствии с п. 11.1. СНиП 2.04.08-87 «Газоснабжение» технические изделия, предусмотренные в проектах систем газоснабжения, должны соответствовать требованиям государственных стандартов или технических условий, утвержденных и прошедших государственную регистрацию в установленном порядке.
  • СНиП 2.04.08-87 «Газоснабжение» (п.п. 6.13 и 6.17) и СНиП 42-01-2002 (п. 7.9) уже предусмотрены требования по обеспечению отключающими устройствами на вводе газопровода внутри помещения на газопроводах в производственных помещениях промышленных и сельскохозяйственных предприятий, предприятий бытового обслуживания производственного характера, жилых домах и общественных зданиях. Термочувствительный запорный клапан является одной из разновидностей отключающих устройств и поэтому может устанавливаться в жилых и промышленных зданиях на основании требований указанных выше пунктов СНиП и не требует включения в эти нормы изменений и дополнений. выпускаются с условным проходом от Dy15 до Dy200, с резьбовым присоединением для давления до 0,6 MПa (6 кг/см ²) и с фланцевым присоединением для давления 1,6 МПа (16 кг/см ²).
  • на клапаны термочувствительные запорные не требуется получения технического свидетельства Государственного комитета Российской Федерации по жилищной и строительной политике, так как в соответствии с п. 5 «Порядка подтверждения пригодности новых материалов, изделий, конструкций и технологий для применения в строительстве», утвержденного постановлением Госстроя РФ от 1 июля 2002 г. № 76 «О порядке подтверждения пригодности новых материалов, изделий, конструкций и технологий для применения в строительстве» новая продукция, разработанная и поставляемая в соответствии с техническими условиями, утвержденными в установленном порядке не требует проверки и подтверждения пригодности.
  • термочувствительные запорные клапаны выпускаются для температуры окружающей среды от -50 °С до +45 °С и полным сроком службы не менее 30 лет.
  • клапаны выпускаются полнопроходного сечения (при их использовании приводят к минимальным потерям давления в газопроводе) и обеспечивают после срабатывания герметичность газопроводов до достижения температурой среды в помещении 900 °С.

3. Письмо Федеральной службы по технологическому надзору № 03-04-01/81 от 26 июля 2004г.

В связи с поступающими запросами, Управление по надзору на общепромышленных опасных производственных объектах разъясняет, что при проектировании систем газопотребления следует учитывать требования «Правила пожарной безопасности в Российской Федерации» (ППБ 01-03) в части установки термочувствительных запорных клапанов на поводящих газопроводах к бытовым и промышленным приборам. Применяемые клапаны должны быть сертифицированы и иметь разрешение Федеральной службы по технологическому надзору (Госгортехнадзора России) на применение.

4. Письмо МЧС России № 19/2/1369 от 30 июня 2005г.

Управление государственного пожарного надзора МЧС России рассмотрело Ваше обращение и сообщает следующее.

Правила пожарной безопасности в Российской Федерации (ППБ 01-03) — нормативный правовой акт Российской Федерации (утверждены приказом МЧС России от 18 июня 2003 г. № 313, зарегистрирован в Минюсте России 21 июня 2003 г. регистрационный № 4838), являются общеобязательной правовой нормой, на выполнение которой не требуется каких-либо дополнительных указаний. Правила устанавливают требования пожарной безопасности, обязательные для применения и исполнения органами государственной власти, органами местного самоуправления, организациями независимо от их организационно-правовых форм и форм собственности, их должностными лицами, предпринимателями без образования юридического лица, гражданами Российской Федерации, иностранными гражданами, лицами без гражданства в целях защиты жизни или здоровья граждан, имущества физических или юридических лиц государственного или муниципального имущества, охраны окружающей среды Требования правил распространяются на все виды зданий и сооружений, в том числе на жилые и общественные здания.

Подробные разъяснения о применении требований пункта 84 ППБ 01-03 в том числе о местах установки термочувствительных запорных клапанов, содержатся в письме Главного государственного инспектора Российской Федерации по пожарному надзору от 03.12.2003 г. № 18/3/320. Необходимые указания по монтажу и эксплуатации приведены в паспорте изделия, обращаю ваше внимание, что клапаны, в процессе эксплуатации, не нуждаются в техническом обслуживании.

В связи с этим, действия проектных и эксплутационных организаций, игнорирующих требования по установке термочувствительных запорных клапанов на жилых объектах являются неправомерными.

Одним из ключевых элементов, влияющих на работу системы газобаллонного оборудования, является электромагнитный газовый клапан (ЭГК). Разные специалисты называют этот узел системы по-разному, например просто газовый клапан или электромагнитный клапан ГБО. Именно об этом узле газобалонного оборудования и пойдет речь в нашей сегодняшней статье.

Следует первым делом отметить, что неопытные пользователи часто путают электромагнитный газовый клапан ГБО и – запомните, это разные узлы системы, которые выполняют совершенно разные функции и имеют совершенно разное строение!

Электромагнитный клапан ГБО выполняет в системе запорную функцию, т.е. он открывает и перекрывает подачу газа к во время стоянки автомобиля, либо во время работы мотора на бензине. Следует отметить, что без подачи питания (+12v на катушку) клапан ГБО находится в закрытом состоянии и препятствует поступлению газа из магистрали в редуктор.

Устройство клапана ГБО

В зависимости от моделей и фирмы производителя устройство клапана ГБО может изменяться, но зачастую состоит из следующих элементов:

  • Сердечник;
  • Клапан с пружиной возврата;
  • Электрокатушка с обмоткой;
  • Прокладки и уплотнители;
  • Фильтр грубой очистки. Довольно часто клапан ГБО комплектуется фильтром грубой очистки топлива, но такая комплектация не обязательна.

Установка и принцип работы

Установка

Следует отметить тот факт, что разные установщики систем газобаллонного оборудования устанавливают на автомобиль разное количество электромагнитных газовых клапанов.

  1. Наиболее дешевая и распространенная схема – это установка одного ЭГК непосредственно на редукторе-испарителе.
  2. Более дорогая схема подразумевает наличие уже двух запаралеленных клапанов ГБО: один устанавливается на редукторе, второй на расходной магистрали мультиклапана или после мультиклапана и перекрывает подачу газа в магистраль.
  3. Последний, наиболее надежный и дорогой вариант насчитывает три, запаралеленных между собой, устройства: первый по прежнему находится на редукторе, второй (резервный или страхующий) устанавливается перед редуктором, и третий – на/после мультиклапана, около баллона.

Принцип работы

Принцип работы клапана ГБО заключается в следующем:

  • Изначально клапан ГБО находится в закрытом состоянии.
  • После того, как автомобиль готов переключиться на газ, ЭБУ (или водитель нажимая кнопку «газ-бензин») подает сигнал (+12 v) на катушку ЭГК, срабатывает магнитная катушка, поднимая запорный клапан (при этом слышен характерный щелчок).
  • После открытия электромагнитного клапана ГБО газ поступает в фильтр грубой очистки, а дальше в редуктор-испаритель.

Возможные неисправности и поломки

Как и любой элемент системы, газовый клапан ГБО подвержен поломкам, а поскольку, как мы выяснили выше, этот элемент системы выполняет запорную функцию, без его исправной работы, автомобиль, скорее всего, на газ не переключится. И хотя стоимость этого узла системы не велика, не всегда есть возможность приобрести новый клапан ГБО, поэтому, чтобы отремонтировать поломанный нужно иметь представление о наиболее часто встречающихся поломок этого элемента.

Загрязнение механизма

Электромагнитный клапан ГБО работает в подкапотном пространстве, это значит он подвергается воздействию пыли, грязи, ржавчины, окалинам и прочего мусора, который может попасть во внутрь устройства не давая тем самым открыться клапану. В этом случае поможет разборка и простая чистка устройства от посторонних предметов.

Засорение фильтра

Большинство клапанов, которые устанавливаются перед редуктором имеют фильтр грубой очистки, который хоть и не имеет отношения непосредственно к поломке клапана, но может провоцировать нестабильную работы всей системы ГБО или вовсе не давать возможности переключиться на газ. В этом случае фильтр следует заменить. Делать это рекомендуется не реже чем 2 раза в год или каждый 10 000 км пробега (в зависимости от того, что наступит раньше).

Электромагнитный газовый клапан – это одно из устройств трубопроводной арматуры, предназначенное для распределения и регулирования рабочей среды в системах подачи газа, а также на газовых трубопроводах. Главной отличительной особенностью электромагнитного газового клапана является дистанционное управление, которое осуществляется при помощи подачи электричества. Электрический импульс инициирует перемещение электромагнита в заданном направлении, а тот в свою очередь задает движение затвора.

Устройство электромагнитного газового клапана

Рабочим элементом газового электромагнитного клапана является седло – расположенное внутри корпуса отверстие для прохода рабочей среды, а также затвор. В зависимости от модели и конфигурации устройства затвор может быть выполнен как в виде тарелки, так и в виде поршня. Совершая возвратно-поступательные движения, затвор открывает или перекрывает подачу газа. Устанавливается он на магнитный стержень (сердечник), который подсоединен к электромагниту. Сама же катушка электромагнита устанавливается в верхней части корпуса с наружной стороны клапана.

Газовый электромагнитный клапан: принцип действия

Принцип работы электромагнитного газового клапана состоит в том, что при подаче электричества на катушку создается магнитное поле. Под действием этого поля электромагнит втягивается в катушку, и тем самым задает направление движения затвору.

Во время эксплуатации клапан подвергается воздействию двух сил – с одной стороны это сила сопротивления возвратной пружине, а другой – сила магнитного поля. Последняя регулируется силой электрического тока – чем сильнее электрический ток, тем выше сила, с помощью которой преодолевается воздействие пружины. Таким образом, с помощью регулировки подачи тока можно регулировать степень открытия или закрытия электромагнитного газового клапана, а, следовательно, и подачу рабочей среды.

Рекомендуется к прочтению  Обратный клапан для топливного насоса

При отключении электропитания клапан приходит в исходное положение, которое определяется его конструкцией.

Разновидности электромагнитных газовых клапанов

Все существующие сегодня модели газовых электромагнитных клапанов можно условно разделить на три большие группы:

Нормально открытые (НО). При отключении подачи электричества нормального открытые газовые клапаны находятся в открытом положении, обеспечивая свободный проход рабочей среды.

  • Нормально закрытые (НЗ). Нормально закрытые электромагнитные клапаны без подачи электричества приходят в закрытое состояние, тем самым перекрывая поток газа в трубопроводе или какой-либо системе.
  • Универсальные. Универсальный газовый электромагнитный клапан сконструирован таким образом, что при отключении электричества он может оставаться как в закрытом, так и в открытом положении.

Что касается других различий, то здесь можно выделить электромагнитные газовые клапаны прямого и непрямого действия. Первые предполагают, что затвор клапана приводится в действие только за счет движения сердечника; вторые используют для движения затвора не только сердечник, но и силу воздействия рабочей среды, что позволяет значительно экономить усилия при больших проходах.

Различаются электромагнитные газовые клапаны и по количеству ходов. В настоящее время существуют:

Двухходовые клапаны, имеющие только входное и выходное отверстие. Устройства этого типа предназначены исключительно для подачи или перекрытия рабочей среды в какую-либо систему.

  • Трехходовые клапаны, имеющие одно входное и два выходных отверстия. Такой электромагнитный газовый клапан может не только пропускать, но и перенаправлять поток газа в системе.
  • Четырехходовые клапаны – это устройства, которые имеют четыре отверстия – одно впускное и три выпускных. Как и трехходовые клапаны, они могут перераспределять поток рабочей среды, но в отличие от них дают больше возможностей для подключения к различным системам.

Стоит отметить, что внутри каждого типа электромагнитных газовых клапанов существует множество моделей и модификаций этих устройств, различающихся, как размерами, так и функциональными возможностями. К примеру, в соответствии с условиями эксплуатации некоторые модели клапанов могут иметь специальное покрытие, устойчивое к воздействию агрессивных сред.

Где приобрести электромагнитный газовый клапан?

Электромагнитные газовые клапаны – это устройства, работающие на газовых трубопроводах, и выход их из строя может привести к самым неприятным последствиям. Именно поэтому клапаны должны отвечать самым строгим требованиям, предъявляемым к их безопасности и надежности. А это значит, что приобретать их нужно только у прекрасно зарекомендовавшего себя производителя.

ОАО «Пензенский арматурный завод» – это предприятие с более чем полувековой историей. За время работы завода наши устройства не раз доказывали свое высочайшее качество и непревзойденную надежность. Поэтому при необходимости приобретения трубопроводной арматуры, рекомендуем вам обратить внимание на продукцию ОАО «ПАЗ», среди которой представлены и различные модели электромагнитных газовых клапанов.

Запорное устройство, которое используется в ГБО и позволяет перекрывать подачу газа во время стоянки или во время хода машины на бензине (или на дизеле).

ГБО — газобаллонное оборудование, устанавливается в автомобиль и дает возможность самому выбирать, на каком топливе ездить: газ или бензин (дизель). Бензин дорожает день ото дня, а количество газозаправочный станций растет, и появляются новые модифицированные системы ГБО, усовершенствования которых дает и возможность экономить, и быть уверенным в безопасности себя, пассажиров и машины.

Газовый электромагнитный клапан предназначается и для очищения газа от примесей при помощи фильтра, управляется как в ручном, так и автоматическом режиме (переключение с газа на бензин и наоборот).

Составные части электромагнитного клапана:

сердечник с прокладкой;

пружина возврата клапана;

клапан с прокладкой;

катушка с медной обмоткой;

прокладка и уплотнители;

Принцип работы электромагнитного клапана

При отсутствии напряжения, возвратная пружина удерживает затвор в определенном положении (канал перекрыт). Пошло напряжение сердечник затвора втягивается и затвор открывается.

Для исправной и удовлетворительной работы машины с ГБО советуем периодически проходить необходимые тех. осмотры и производить замену газового электромагнитного клапана.

Наша компания предлагает по разумной цене купить в интернет-магазине газовые электромагнитные клапаны ведущих фирм-производителей(вписать названия фирм). Мы уверены в качестве предлагаемой продукции.

Регулировка электромагнитных клапанов

Если при зажигании нет характерного щелчка открытия газовых клапанов, то вам нужно восстановить контакт проводов на клапанах и заменить при нахождении неисправности.

При грамотной регулировке электромагнитных клапанов бензин не должен расходоваться при ходе на газу. Если же это все же происходит, то вам нужно проверить и восстановить герметичность бензинового клапана.

Если электромагнитный клапан засорился (а это периодически происходит, потому что он очищает газ от твердых примесей), закрутите вентиль на газовом баллоне. Отсоедините газовую магистраль от газового клапана. Открутите стяжные болты или винты, крепящие крышечку фильтра, снимите колпак осторожно (внимание на уплотнительную прокладку!). Затем снимите фильтр. Разберите, окуните в растворитель (646, 647 и т.д.), продуйте сжатый воздухом.

Многофункциональные электромагнитные клапаны для газа относятся к категории трубопроводной арматуры. Устройства служат для распределения, регулирования, отсечения рабочей среды в котлах, газовых колонках, трубопроводах и в другом газовом оборудовании. Магнитный вентиль клапана управляется дистанционно, в автоматическом режиме, в этом его преимущественная особенность. Реле включает или отсекает подачу электрического тока на катушку, плунжер поднимается или опускается, открывая или закрывая отверстие, тем самым выполняется управление газовым потоком.

На электромагнитный газовый клапан цена выше, чем на аналогичные механические устройства. Затраты на его приобретение окупаются за счет способности вести технологический в оптимальном режиме с минимальным расходом топлива. Кроме того, устройства рекомендуются к установке, поскольку многократно повышают безопасность эксплуатации котлов, колонок, печей. В случае утечки топлива магнитный дроссель без промедления перекроет подачу газа, тем самым предотвратит опасности, связанные с концентрацией вредных веществ в помещении.

Многоцелевая арматура используется для обслуживания бытовых и промышленных установок, автомобильных систем.

Устройство, принцип действия

Основные элементы – седло и затвор. Седло может иметь вид поршня или тарелки, конфигурация затвора бывает различной, в зависимости от модификации. Затвор устанавливается на сердечник, соединенный с электромагнитом. Открывание и отсечение подачи газа происходит за счет возвратно-поступательных движений затвора. Магнитный механизм монтируется с наружной стороны корпуса арматуры.

При подаче на магнитный компонент электрического тока возникает магнитное поле, которое формирует направление движения затвора. В момент работы клапана на электромагнитный узел воздействует сила сопротивления возвратной пружине и магнитное поле, сила которого зависит от силы рабочего тока. При отключении прибора от электросети он возвращается (остается) в положение, которое определено типом его конструкции.

Для изготовления корпуса и крышек вентиля используются сплавы нержавеющих сталей, латуни, чугуна, полимеров (эколог, нейлон, полипропилен). Плунжеры и штоки изготавливаются из магнитных составов.

К трубопроводу вентиль подсоединяется посредством фланцевого или резьбового соединения. К электрической сети – с помощью штекера.

Разновидности

Электромагнитное клапаны характеризуются разнообразием конструктивных решений, поэтому классификация их производится по многим параметрам.

По способу открывания различают вентили:

  • нормально открытые (НО); они остаются в открытом положении при прекращении подачи электроэнергии, тем самым обеспечиваются условия для прохождения максимального объема потока;
  • нормально закрытые (НЗ): в отсутствии тока клапан запорный электромагнитный газовый НЗ закрыт, тем самым полностью блокирует прохождение потока;
  • универсальные: такие модели при прекращении подачи электропитания могут оставаться в открытом или закрытом положении.

В модифицированных современных моделях предусматривается возможность перенастройки пилотного положения мембраны. Устройства с, НО положением плунжера можно перенастроить на вентили НЗ типа.

По типу исполнения вентили могут иметь обычную или взрывозащищенную конструкцию. Последние рекомендуются к установке на объектах, к которым предъявляются высокие требования по взрыв пожаробезопасности (предприятия химической, нефтехимической, газовой и других промышленных сфер).

Электромагнитные клапаны для газа принято классифицировать также по особенностям управления на устройства прямого действия и побуждаемые поршневым (мембранным усилием.

  • Вентили прямого действия отличаются простым конструктивом, характеризуются быстродействием, высокой надежностью. В таких моделях отсутствует пилотный канал. Открывание происходит мгновенно при подъеме мембраны. При отсутствии магнитного поля подпружинивающийся плунжер опускается. Моделям такого типа для работы не требуется перепада давления.
  • Модели с поршневым (мембранным) усилием комплектуются двумя золотниками. Функция основного заключается в перекрытии основного отверстия, управляющий золотник ответственен за работу разгрузочного отверстия, которое служит для сброса давления из зоны над мембраной. За счет компенсации давления происходит подъем основного золотника, открывается основной проход.

По количеству трубных соединений электромагнитные клапаны классифицируют на двух-, трех- и четырехходовые. Двухходовые вентили бывают НЗ или НЗ типа, у них одно впускное и одно выпускное трубное соединение. В трехходовых предусмотрено три соединения и два проходных сечения. Они бывают НО, НЗ типа и универсальные, востребованы для организации работы автоматических приводов, распределительных клапанов, цилиндров с односторонним действием разрежения, поочередной подачи давления. Четырехходовые комплектуются четырьмя или пятью трубными соединениями. Одно соединение – для давления, одно или два – для разрежения, два – для цилиндра. Такие модели необходимы для работы автоматических приводов, цилиндров двустороннего действия.

Установка газового оборудования на автомобиль – инструкция видео

В последнее время, благодаря экономической выгоде, популярность обрела установка газового оборудования на автомобиль. Газобаллонное оборудование (ГБО) является специальным приспособлением, позволяющим хранить, а также подавать в движок газообразное топливо, за счет которого и осуществляется движение.

Короткое знакомство с приспособлением

В качестве газообразного топлива выступает природный газ (метан) и нефтяной (пропанобутановая смесь). От вида выбранного топлива, а также типа двигателя автомобиля ГБО делятся на однотопливные, газодизели (в этом случае происходит одновременная подача двух видов топлива) и двухтопливные с независимой подачей в двигатель только одного топлива.

Каждая из этих систем питания имеет свои специфические особенности, однако при этом им еще присущи и общие черты. Классифицируя системы ГБО, принято употреблять термин «поколение», хотя на сегодняшний день не существует официальной международной классификации автомобильного газобаллонного оборудования. Рассмотрим принцип работы одной из последних систем четвертого поколения.

В этом случае последовательное либо параллельное впрыскивание газа обеспечивается электромагнитными форсунками. Работа же данных форсунок регулируется посредством специального газового блока управления, считывающего сигналы, поступающие на бензиновые форсунки, и, исходя из них, производящего расчет, а затем подающего соответствующие сигналы на газовые форсунки. Газ, поступающий из редуктора на форсунки, впрыскивается во впускные клапаны движка.

Установка газового оборудования на автомобиль – делаем покупку

Конечно же, установка ГБО на автомобиль позволит сэкономить до 40 % расхода топлива , а, следовательно, и деньги, но это только в том случае, когда речь идет о хорошем и качественном оборудовании. Безусловно, сегодня на автомобильном рынке можно найти такие системы самых различных производителей, как из ближнего, так и из дальнего зарубежья, однако не всегда высокая ценовая политика является гарантией качества.

Так, например, турецкое оборудование стоит приблизительно столько же, сколько и итальянское, но последнее является гораздо более надежным.

Стоит иметь в виду, что фирмы, дорожащие своим именем, поставляют каждый узел или какой-либо элемент ГБО в отдельной упаковке и с наличием соответствующей документации. Не стесняйтесь попросить и сертификат, причем проверяйте в нем каждую мелочь, начиная от того, когда и кем он был выдан, и заканчивая номером партии, а также наличием приложений. А теперь стоит сказать и о подборе основных узлов газового оснащения для двигателя вашей машины.

Подбирая газобаллонное оборудование на свой автомобиль, учтите, что редуктор обязательно должен соответствовать мощности двигателя, таким образом, на автомобили, мощность которых более 300 лошадок, вполне возможно, понадобится установить 2 редуктора. На выбор рейки влияет конфигурация движка и количество цилиндров. Что же насчет контроллеров, так они должны работать синхронизированно с системой самодиагностики, поэтому, чем новее авто, тем современней должен быть и сам контроллер. Баллоны же делятся в зависимости от типа газа, объема и вида установки (внутренней и наружной).

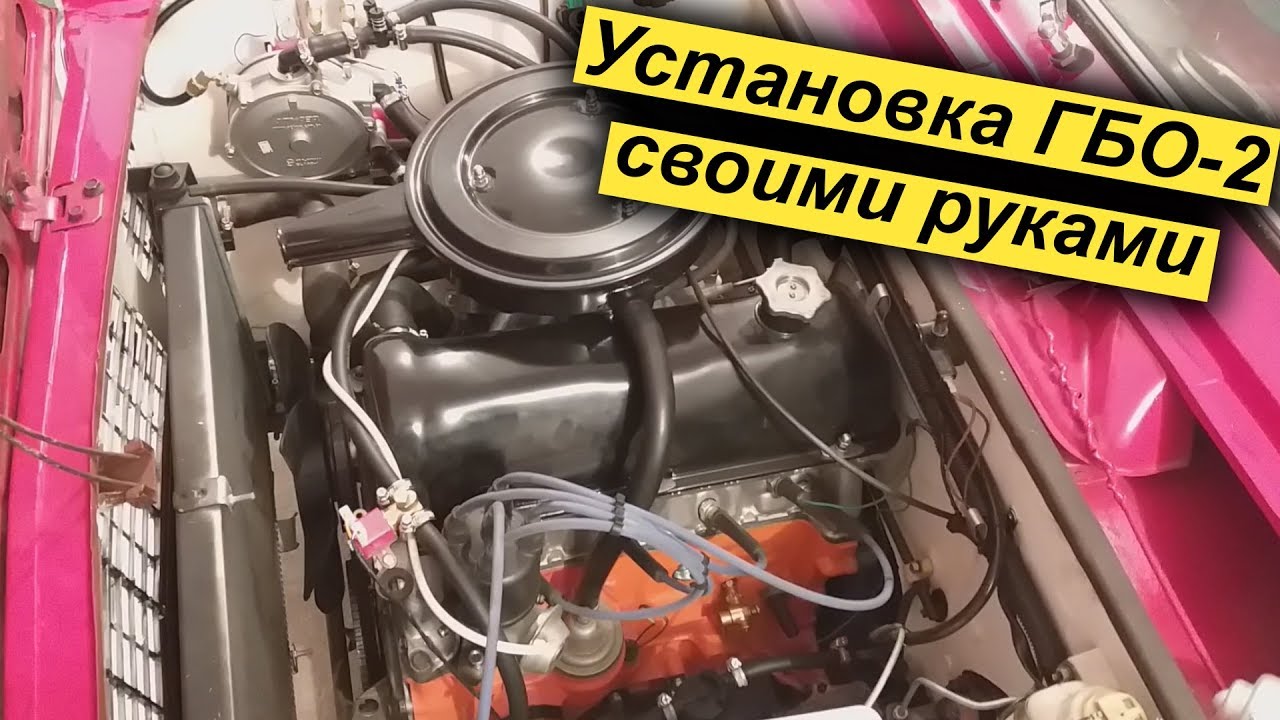

Установка ГБО 4 поколения своими руками – инструкция

Естественно, лучше всего приобрести автомобиль с заводской установкой ГБО, в этом случае значительно сокращаются затраты на ее регистрацию, и, конечно же, владелец получает дополнительную гарантию качества. Однако довольно часто возникает желание укомплектовать данной системой уже имеющийся автомобиль, и тогда вполне возможна установка ГБО 4 поколения своими руками.

Открыв капот, в первую очередь находим наиболее подходящее место для редуктора. При этом стоит помнить, что он должен крепиться только лишь на основной раме авто, быть легкодоступным, а шланги тосола необходимо укладывать аккуратно, чтобы не было загибов. Прикрепив редуктор, необходимо через тройник параллельно к системе подключить и шланги тосола.

Теперь устанавливаем газовый баллон так, чтобы было правильное расположение трубок заправки и подачи. Далее подаем газ в коллектор, делаем соответствующие врезки и устанавливаем газовые форсунки. Ну, и в завершении, согласно прилагаемой инструкции, необходимо подключить электрическую часть. На этом работа завершена, остается запустить двигатель и проверить полученную систему в действии.

Рекомендуется к прочтению  Список двигателей на которых не гнет клапана

Не Боги горшки обжигают – вероятно этой поговоркой руководствуются автолюбители, перед тем как установить ГБО своими руками на свой автомобиль. Рассмотрим этапы установки и постараемся упомянуть все сложности, которые могут возникнуть в процессе монтажа.

1. Подбор необходимого комплекта оборудования

На рынке представлена масса производителей, конкурирующих между собой. Как правило, с известными брендами не бывает проблем. Подбирать следует исходя из рекомендаций как самих производителей, так и автовладельцев таких же авто как у вас.

2. Выбор места крепления редуктора и его монтаж

В случае, если придется делать отверстия, их необходимо обработать антикором. Редуктор должен быть жестко закреплен и расположен в доступном месте, что в будущем облегчит его обслуживание.

3. Выбор места и монтаж блока управления (БУ) газового оборудования, если предусмотрено его наличие

О жесткой фиксации мы уже говорили. Кроме того, следует учитывать, что от БУ и к нему будут прокладываться провода, в том числе к бензиновым форсункам, к датчику оборотов, к кнопке переключения режимов в салоне.

4. Фиксация газовых форсунок (рамки)

Важно: трубки от форсунок к штуцерам врезки в коллектор должны быть одинаковой длины. Чем короче, тем лучше.

5. Сверление коллектора под штуцер (в карбюраторных автомобилях сверлится корпус карбюратора)

Совет: перед сверлением коллектор лучше снять, несмотря на существующие способы предотвращения попадания стружки в коллектор. Отверствия должны быть как можно ближе к бензиновым форсункам.

6. Прокладка проводов от БУ к датчикам, форсункам и кнопке в салоне

Нужно стремиться, чтобы провода не болтались и не провисали. Пусть уйдет больше проводов, но их будет незаметно. Все соединения требуется пропаивать и изолировать термоусадкой. Не перепутайте питающие провода с импульсными. Питающие при прозвоне показывают 12 В. Блок управления питается с одного места, которое нужно выбрать, а все остальные соединения с импульсными проводами: на бензиновых форсунках, на датчике оборотов коленвала. Если для провода к кнопке потребуется сверлить отверстие, то кроме антикора нужно использовать резиновые заглушки.

7. Монтаж баллона, мультиклапана и заправочного устройства

Выбор мест небольшой – вместо запаски или под спинку заднего ряда сидений. Иногда баллон монтируют снаружи, под днищем авто. Местом для ЗУ иногда служит пространство в лючке. Часто делают отверстие в бампере автомобиля – выбор за вами.

8. Прокладка газовой магистрали

Для газопровода используют как медные так и полиуретановые магистрали. Со вторыми работать более комфортно. Трубку прокладывают по днищу в углублении – обычно там, где проходит магистраль тормозной системы. Все, установка ГБО своими руками завершена.

Настройка оборудования

Для этого необходимо заправить баллон. Под давлением надо сразу сделать проверку всех соединений мыльным раствором. В системах первых поколений осуществляют ручную настройку. При наличии БУ настройка производится через компьютер, с загруженным ПО для вашей модели.

Если все вышеперечисленное для вас не пустой звук, то, как видите, установка ГБО своими силами — вполне возможна. Но прибегать к этому можно лишь в случаях крайней необходимости. Все-таки у мастеров в специализированном сервисе и рука набита, и опыт необходимый имеется. Это позволит избежать «детских» ошибок, и выявить промахи на раннем этапе монтажа. Ведь существуют ошибки с длительным характером действия, когда неправильная работа ГБО приводит к плачевным результатам.

Установка ГБО на 2106: мультиклапан

В статье вы узнаете о том, как производится установка ГБО на ВАЗ 2106, какие имеются требования к этому процессу. Нужно заметить, что данное руководство предназначено исключительно для ознакомительных целей, описаны лишь основные моменты без глубокого погружения в тему. Если вы сталкиваетесь с монтажом газобаллонного оборудования впервые, то лучше всего изучить более подробно техническую литературу, а также рекомендации производителя ГБО.

Речь пойдет о 1-м и 2-м поколениях газобаллонного оборудования. Третье и четвертое не рассматриваются, так как они предназначены для установки на инжекторные двигатели. Или на дизельные с электронной системой управления. Конечно, можно произвести монтаж оборудования четвертого поколения на карбюратор, но потребуется проделать множество манипуляций. В первую очередь двигатель нужно дополнить множеством датчиков, которые впоследствии будут подключаться к электронному блоку управления. О том, как установить такие системы на инжекторные двигатели, вы узнаете в отдельной статье.

Если смотреть с экономической точки зрения, то на автомобилях ВАЗ 2106 ГБО окупается примерно за 30 тыс. км. пробега. Если вы эксплуатируете машину постоянно, то такое расстояние преодолевается за год-полтора. Но не стоит производить установку оборудования на свой автомобиль, если годовой пробег менее 20 тысяч. Это окажется просто неразумно, окупится монтаж через несколько лет. Допустим, вы часто совершаете длительные поездки на своем автомобиле ВАЗ 2106. Что же вы получите при работе на газовом топливе?

Самое главное – это экономия. Цена бензина растет, газа тоже. Но поднимается стоимость практически одинаково. Литр газа примерно вдвое меньше стоит, нежели бензин. Но необходимо взглянуть и на расход. Если карбюратор настроен идеально, вы ездите со скоростью не более 120 км/ч, то расход бензина составит 7-9 литров в смешанном цикле. При правильных настройках газового оборудования расход СУГ может достигать 11-13 литров. Произведя несложные расчеты, можно сделать вывод, что езда на газе окажется намного выгоднее, даже если расход будет 13 литров. Цена же всего оборудования составляет не более 10 тыс. рублей с установкой.

Но вы получаете еще несколько преимуществ от использования СУГ на автомобилях ВАЗ 2106 и подобных моделей. Срок службы моторного масла становится ненамного, но выше. При работе газ сгорает без остатка, никакие примеси не оседают в цилиндрах. Эти примеси не попадают в систему смазки, что и увеличивает ресурс масла на 2 тыс. км. пробега в среднем. Отсюда и более высокий срок службы свечей зажигания – их электроды меньше засоряются. Пожалуй, этого уже окажется достаточным, чтобы сделать свой выбор в пользу ГБО.

Идеально для автомобилей ВАЗ 2106 с карбюраторной системой впрыска подойдет газовое оборудование 1 или 2 поколения. Его цена не очень высокая, нет никакой электронной системы управления, как на 4-м поколении. Отличий у первого и второго поколений не очень много. При помощи газового шланга соединяется карбюратор с дозатором. Есть мелкое отличие в конструкции самого дозатора. Например, в первом поколении используется ручная регулировка дозатора. Его настройка совершается сразу же после установки ГБО. Впоследствии его положение необходимо время от времени корректировать.

А вот ГБО второго поколения имеет электрический привод дозатора. В нем используется специальной конструкции шаговый электромотор. Но для работы этой системы необходимо соблюдать такие условия:

  • на автомобиле должен использоваться электронный карбюратор;
  • в выпускной системе должен быть датчик содержания кислорода.

Как вы понимаете, на автомобилях ВАЗ 2106 электронный карбюратор не используется. Поэтому более разумным окажется использование обычного дозатора механического типа, о том, как установить такую систему, вы сейчас и узнаете. В результате вы получаете оборудование не 2, а первого поколения.

Но можно сделать небольшую оговорку. Если считать, что первое поколение ГБО – это те системы, которые использовались полвека назад, то второе – это оборудование с механическими дозаторами. Следовательно, третье поколение – это устройства с электронными дозаторами. Четвертое поколение – для работы на инжекторных двигателях. Пятое поколение – практически копия 4-го, только в газовом баллоне производится установка специального насоса, чтобы избавиться от необходимости монтажа редуктора. Разделение ГБО на поколения очень относительное.

Перед тем, как начать установку оборудования на автомобиль ВАЗ 2106, необходимо проверить комплектность. У вас должны иметься все необходимые элементы и узлы. Давайте рассмотрим более детально все составляющие и разберемся с тем, для чего они предназначены. Итак, вот полный перечень элементов ГБО 2-го поколения:

  1. Баллон для газового топлива. В нем хранится газ, который используется для питания двигателя. Наиболее распространенные формы – тороидальная и цилиндрическая. Последняя занимает много места в багажном отделении, монтируется обычно к спинке заднего сидения. Но тороидальный в автомобиле ВАЗ 2106 не спасет ситуацию. Ведь это не восьмерка или девятка, в нем нет ниши под запасное колесо. Поэтому с точки зрения эргономичности не имеет значения, какой баллон вы поставите в своей машине.
  2. Мультиклапан необходим для полноценного функционирования ГБО любого поколения. С его помощью газовое оборудование переводится между двумя режимами – «работа» и «заправка». Этот клапан открывает путь к заправочному отверстию или к топливной магистрали, идущей в карбюратор.
  3. Устройство для заправки – газовый шланг, рассчитанный для работы под высоким давлением. Один конец шланга соединяется с заправочным штуцером, а второй – с мультиклапаном, установленном на баллоне.
  4. Магистраль, рассчитанная для функционирования под высоким давлением. С ее помощью производится соединение газового редуктора с мультиклапаном.
  5. Редуктор-испаритель служит для снижения давления топлива. В установках, работающих на пропан-бутановой смеси используются одноступенчатые редукторы, так как давление в баллоне и магистрали не более 16 Атм. Для метановых установок нужно применять двух- и трехступенчатые, так как максимальное значение давления может достигать 200 Атм.
  6. Клапан для газа открывает и закрывает подачу топлива к редуктору-испарителю.
  7. Бензиновый клапан необходим для открытия и закрытия подачи бензина в карбюратор. Работа обоих клапанов синхронна: газовый открыт, бензиновый закрыт и наоборот.
  8. Дозатор механического или электронного типа позволяет настроить подачу газа во впускной коллектор. С его помощью регулируется количество топлива, которое нужно подавать в камеру сгорания.
  9. Смеситель монтируется в том случае, если в карбюратор не происходила врезка. С его помощью производится подача газа в карбюратор.
  10. Переключатель типа топлива. Кнопка, которая монтируется в салоне автомобиля ВАЗ 2106. С ее помощью производится открывание и закрывание газового и бензинового клапанов. Без нее газовое оборудование попросту не сможет работать.

Итак, теперь нужно рассмотреть, как установить ГБО 2-го поколения на автомобиль ВАЗ 2106. Заберемся в подкапотное пространство. Там установлен газовый редуктор и клапан. Вход редуктора соединяется с выходом клапана. На вход клапана подключается конец топливной магистрали высокого давления. Все магистрали, которые работают под высоким давлением, изготавливаются из меди. В магистралях с низким давлением используются резиновые шланги, по которым проходит газ.

К редуктору-испарителю также производится подключение патрубка от системы охлаждения. На автомобиле ВАЗ 2106 редуктор можно установить с правой стороны, недалеко от печки. Вы только выиграете, так как поблизости находится выпускной коллектор, а это значит, что в этой части высокая температура, что будет способствовать более скорому прогреву редуктора. Соединение с системой охлаждения можно осуществить следующим образом:

  1. Отключить патрубок, идущий на радиатор печки.
  2. От помпы к корпусу редуктора устанавливаете патрубок. С его помощью осуществляется подача горячего антифриза.
  3. От редуктора к крану печки устанавливается второй патрубок.

Следовательно, подогрев устройства осуществляется по цепи печки.

После редуктора производится монтаж регулятора и далее, от него нужно подавать газ в карбюратор. Подача газового топлива в карбюратор осуществляться может двумя способами:

  1. При помощи смесительной проставки.
  2. С использованием врезки в карбюратор.

Чтобы осуществить подачу по последнему способу, необходимо в камерах карбюратора высверлить отверстия. В них нарезать резьбу и вкрутить специальные штуцеры. К последним производится подключение газовых трубок.

Да, есть множество нюансов, которые обязательно вам следует соблюдать при монтаже ГБО на автомобиль ВАЗ 2106. В статье приведено видео, в котором рассказано более подробно обо всех тонкостях. Впрочем, этот раздел будет актуален для любой марки и модели автомобиля, так как в нем описаны тонкости монтажа газового оборудования. Начнем с самого начала – с баллона. Его нужно ставить таким образом, чтобы ось мультиклапана располагалась под углом к горизонтальной плоскости.

Причем угол должен быть ровно 30 градусов. Ни на градус больше или меньше. Если установить под иным углом, ДУТ будет показывать «погоду», а забор топлива из емкости окажется нестабильным. Поэтому когда проводится установка, нужно обращать на все, даже самые незначительные, моменты, иначе цена неверного монтажа будет невероятно высокой.

Штуцер для заправки на автомобиле ВАЗ 2106 лучше всего закреплять в задней части, прямо под бампером. Магистраль прокладывается по днищу автомобиля. Все эти работы следует проводить на смотровой яме, так как установить трубки без нее практически невозможно. Прокладка их своими руками осуществляется довольно просто. Главное – это установка магистрали рядом с бензиновой. Можно даже крепить ее к бензиновой трубке при помощи пластиковых стяжек.

Рекомендуется к прочтению  Как проверить загнуло или нет клапана

Для кнопки выбора топлива никаких особых требований нет. Самое главное условие – чтобы ее было удобно включать. Чтобы установить бензиновый клапан, необходимо разрезать топливный шланг на промежутке между насосом и карбюратором. А вот газовый необходимо устанавливать в подкапотном пространстве с правой стороны. Обратите внимание на монтаж редуктора-испарителя. Своими руками его установить несложно, но следует придерживаться некоторых требований:

  1. Его расположение должно быть ниже, нежели самый верхний патрубок, идущий на печку.
  2. Расположение его должно быть продольное, это позволит избежать неполадок с диафрагмой при резком наборе скорости или торможении.

Монтаж смесителя тоже имеет некоторые особенности. Ставится он в карбюраторе, находится между двух половин – корпусом дроссельной заслонки и самого карбюратора. Само собой, увеличивается высота, поэтому необходимо приобрести необходимое количество болтов. Их длина должна быть больше, нежели стандартных, на три витка.

Вот и все, немного разобрались с тем, как установить на автомобиль с карбюраторной системой впрыска газовое оборудование своими руками. А теперь бы его настроить правильно, чтобы и расход был поменьше, и приемистость осталась такой же, как на бензине. Для этого вам нужно воспользоваться следующим руководством. Первым делом регулируете зажигание, его нужно установить немного раньше – провернуть корпус трамблера на два деления (это соответствует 10 градусам).

Чтобы производить тонкую настройку, лучше всего использовать электронные октан-корректоры. Но для их нормального функционирования потребуется БСЗ. Причина для корректировки зажигания – газовое топливо имеет октановое число свыше 100. И если не произвести настройку, выпускные клапаны прогорят, а цена их ремонта окажется весьма существенной.

Регулируете обогащение топливной смеси, винт находится на редукторе-испарителе. Добиваетесь того, чтобы количество оборотов коленвала было в интервале 800..900. Теперь необходимо произвести регулировку подачи газового топлива. Для этого потребуется вкрутить на клапане болт до упора. Затем на два оборота выкрутите его. Делать это следует на заглушенном моторе, после выкручивания на два оборота клапана можно завести его. Прислушайтесь к тому, как работает двигатель. Если резко и кратковременно выжать педаль акселератора, то обороты мгновенно должны достигнуть значения 3000.

При этом никаких запозданий не должно наблюдаться. В том случае, если мотор начинает «захлебываться», необходимо вращать винт против часовой стрелки до тех пор, покуда не исчезнет этот симптом. Всю настройку своими руками сделать можно буквально за несколько минут, так как регулировка только лишь трех винтов предусмотрена. Второй винт вкручиваете до упора и совершаете им один оборот против часовой стрелки. Заведите мотор и резко выжмите педаль акселератора.

До 6500 оборотов коленвал должен раскручиваться моментально. Обратите внимание на то, что вторая камера на автомобиле ВАЗ 2106 не должна открываться точно так же, как и первая. Если она будет открываться слишком сильно, то прибавится мощность, но расход увеличится в разы. И никакой экономии вы не почувствуете. В завершении производится установка нормальной частоты вращения путем регулировки винта ХХ.

И напоследок небольшое видео о том, как делается установка ГБО на автомобиль ВАЗ 2106 и иные модели:

Установка газового оборудования на авто по всем правилам

Установка газового оборудования на автомобиль позволяет в большинстве случаев существенно снизить расходы автовладельца на топливо. В отличие от бензина газ стоит значительно дешевле. Поэтому если раньше вы проезжали определенный километраж на бензине, например, за 1000 рублей, то на газовом топливе вы его проедете всего за 600-700 рублей.

Ранее мы уже детально рассказывали о газобаллонном оборудовании для автомобилей: его устройстве и принципе работы, видах, поколениях, производителях, и об основных критериях выбора ГБО (все подробности смотрите по этой ссылке).

Следующий важный шаг, как нам кажется, – это ознакомление наших читателей с технологией установки газового оборудования на авто, и процедурой его правильного оформления в органах ГИБДД.

Из этой статьи вы узнаете о следующем:

  1. Правила оформления ГБО при установке на автомобиль в органах Госавтоинспекции;
  2. Порядок установки газового оборудования на авто шаг за шагом.

А внизу страницы смотрите видео-инструкцию по профессиональной установке газобаллонного оборудования на автомобиль.

Также обращаем Ваше внимание на то, что если пробег машины в год не превышает 10-15 тыс. км, то окупаемость установки ГБО на авто составит не менее 1-1,5 лет. Более точно рассчитать срок окупаемости газового оборудования Вы можете самостоятельно, используя наш калькулятор окупаемости ГБО.

Правила оформления ГБО при установке на автомобиль

За установку газобаллонного оборудования на легковой автомобиль, в случае отсутствия регистрации данной процедуры, предусмотрен не только штраф в размере 500 руб (КоАП, Ст. 12.5, ч. 1), но и арест машины. Эксплуатация таких транспортных средств запрещена. Впрочем, это касается и внесения других изменений в конструкцию без соответствующего разрешения.

Внесение изменений в конструкцию транспортных средств, в том числе и установки газового оборудования на автомобиль, предусмотрено Разделом 4 Главы V Технического регламента Таможенного союза «О безопасности колесных транспортных средств».

По новым правилам (приказ МВД России, устанавливающий порядок предоставления государственной услуги по выдаче разрешения на внесение изменений в конструкцию ТС и выдаче свидетельства о соответствии ТС с внесенными в его конструкцию изменениями требованиям безопасности) устанавливать ГБО на авто придётся в следующем порядке:

  1. Необходимо написать заявление в МРЭО ГИБДД на получение разрешения для монтажа газобаллонного оборудования и пройти предварительную техническую экспертизу автомобиля. Срок рассмотрения заявления – до одного месяца.
  2. Получив одобрение, можно ехать в сертифицированный сервисный центр для установки газового оборудования. По завершению монтажных работ вам должны выдать копии сертификатов на установленное ГБО и Заявление-декларацию сервисного центра.
  3. Далее необходимо будет провести проверку безопасности и получить свидетельство о соответствии внесенных в конструкцию транспортного средства изменений требованиям безопасности.
  4. С полученным свидетельством нужно снова отправляться в отделение ГИБДД для внесения изменений в ПТС и переоформления свидетельства о регистрации ТС.

На всё про всё может уйти от двух дней до двух месяцев. Но помимо затрат времени, вся эта процедура потребует от автовладельца и определенных финансовых расходов – порядка 10-18 тыс. рублей без учета стоимости ГБО и его установки.

Имейте в виду, что демонтаж газового оборудования, ранее законно установленного и надлежащим образом оформленного в ГИБДД, также будет считаться внесением изменений в конструкцию. А это, в свою очередь, повлечет за собой прохождение тех же процедур и расходов, что и при установке газобаллонного оборудования на автомобиль.

Также стоит отметить, что после установки ГБО законодательством предусмотрено проведение периодических испытаний газового оборудования с оформлением свидетельства по установленной форме. Периодичность испытаний совпадает с периодичностью освидетельствования баллонов:

  • Раз в 2 года для ГБО на сжиженном газе (пропан-бутане);
  • Раз в 5 лет для ГБО на компримированном природном газе (метане).

Для владельцев машин с ранее установленным газовым оборудованием, и не имеющим свидетельства о соответствии внесенных в конструкцию автомобиля изменений требованиям безопасности, мы видим минимум три варианта действий:

  1. Обратиться в сертифицированный сервисный центр для оформления установки ГБО по новым правилам;
  2. Демонтировать газовое оборудование с машины и дальше ездить на бензине;
  3. Ничего не делать и продолжать ездить до первого «залёта», а после действовать по ситуации.

В любом случае, установка ГБО на автомобиль становится всё менее доступной процедурой для рядового автолюбителя и, на наш взгляд, со временем станет прерогативой в основном коммерческого транспорта.

Порядок монтажа газобаллонного оборудования при его установке на автомобиль

После выбора газобаллонного оборудования можно приступать к его установке в автомобиль. Подробную видео-инструкцию по монтажу газового оборудования 4-го поколения смотрите чуть ниже.

Перед началом установки необходимо определиться с местами крепления заправочного клапана (обычно под бампером или в районе заправочной горловины бензобака) и кнопки переключения топлива (газ/бензин) в салоне машины.

На время монтажа газового оборудования аккумулятор должен в обязательном порядке отсоединяться от бортовой сети автомобиля!

Первым элементом ГБО, который устанавливают на авто, является газовый редуктор. Его задача состоит в снижении давления газа и поддержании постоянного давления на выходе из редуктора. Сам редуктор закрепляют на неподвижных и устойчивых элементах в моторном отсеке.

Затем к нему подсоединяют резиновые шланги, по которым поступает антифриз из системы охлаждения двигателя для подогрева редуктора в процессе работы. В большинстве автомобилей подключаться к системе охлаждения следует параллельно, то есть между блоком двигателя и радиатором печки (так называемый, малый круг).

Далее обычно устанавливают электромагнитный клапан, который также крепится к кузову автомобиля (желательно как можно ближе к редуктору).

После этого монтируют и подключают электронный блок управления или, как его еще называют, контроллер – он является «мозгом» газовой установки. Для выполнения такой работы необходимо владеть базовыми знаниями по устройству электрической системы автомобиля и иметь схему подключения электронного блока управления газом.

Чтобы упростить задачу, нужно отыскать место в пучке электропроводки автомобиля, в котором можно одновременно найти все сигналы:

  • Сигнал от датчика кислорода (лямбда-зонда);
  • Сигнал бензиновых форсунок;
  • Обороты двигателя.

При наличии простого лямбда-зонда нужно подключаться к сигнальному проводу параллельно (напрямую), а если в автомобиле установлен широкополосный зонд UEGO, тогда следует подключаться последовательно, разрезав сигнальный провод (смотрите на видео ниже).

Проводку к бензиновым форсункам можно реализовать с помощью разъема, либо путем впайки в жгут проводки. Обычно к бензиновым форсункам от блока управления впрыском топлива проходят два электрических провода: питающий и сигнальный. Для впаивания в проводку следует найти сигнальные провода форсунок, разрезать их и подключиться по схеме.

Следующий сигнал, который необходим блоку управления газом – это обороты двигателя. Его можно найти в жгуте проводов катушки зажигания.

Переключатель топлива газ/бензин устанавливается в кабине водителя. К нему подключаются несколько проводов:

  1. «Плюс» от замка зажигания: напряжение на этой линии должно появляться при включении зажигания, и исчезать при его выключении;
  2. Провода от 16-ти контактного диагностического разъема OBDII, согласно схеме подключения.

Чтобы безошибочно определить необходимые для подключения контакты диагностического разъема OBDII, к нему предварительно подключают автосканер. О том, что такое автосканер и чем он может быть полезен вам ещё читайте здесь.

Очень ответственной операцией при установке автомобильного газового оборудования является сверловка отверстий во впускном коллекторе под штуцеры (ввёртыши) от газовых форсунок. Важно чтобы отверстия были выполнены таким образом, чтобы вкрученные в них штуцеры находились под тем же углом, что и бензиновые форсунки.

В полученных во впускном коллекторе отверстиях нарезается резьба под газовые штуцеры, а перед завинчиванием самих штуцеров на их резьбу наносят специальный герметик, устойчивый к воздействию высоких температур.

После завинчивания штуцеров на них надевают газовые шланги, которые, в свою очередь, подключают к газовым форсункам. Эти шланги должны быть одинаковой длины.

Газовые форсунки предназначены для дозирования газа непосредственно во впускной коллектор двигателя. Они, как правило, располагаются на общей рампе и крепятся в непосредственной близости от впускного коллектора двигателя. Подключение электрических разъемов к форсункам осуществляется в той же последовательности, что и выполненное ранее на заводе подключение бензиновых форсунок. На фото ниже можно увидеть подключенный блок газовых форсунок.

Окончательную очистку газа, попадающего в форсунку, обеспечивает фильтр паровой фазы. Он устанавливается непосредственно за редуктором и подключается входом к нему, а выходом к блоку газовых форсунок.

Далее в общей части впускного коллектора сверлится отверстие под штуцер для отбора вакуума, после чего на вкрученный в него штуцер надевается шланг, который соединяется с вакуумным патрубком газового редуктора для регулировки производительности последнего.

Газовый баллон обычно подбирается, исходя из размеров ниши для запасного колеса. В нише выполняются два отверстия под болты для крепления баллона и одно большое отверстие для вентиляционного сапуна. Во избежание появления коррозии, полученные отверстия обрабатываются антикоррозийным составом.

Перед закреплением газового баллона в нише автомобиля, в него устанавливается мультиклапан. Этот узел монтируется таким образом, чтобы поплавок уровня газа двигался снизу вверх. Далее баллон помещается в нишу и закрепляется двумя болтами.

К мультиклапану подключаются:

  • Газовая трубка (вход) от заправочного клапана;
  • Газовая трубка (выход) к электромагнитному клапану;
  • Электрические провода индикации уровня и от электромагнитного клапана.

Вентиляционный сапун предназначен для вывода возможных утечек газа наружу машины. Он вставляется в нижнюю часть газового баллона и прикручивается к нему саморезами, а со стороны днища его герметизируют таким образом, чтобы вода не попадала под баллон.

Когда основные части газового оборудования будут установлены в автомобиль, можно начинать монтаж газопроводных трубок согласно монтажной схемы. Все газовые трубки прикрепляются с помощью металлических клипс и саморезов.

Вдоль проложенной газовой магистрали укладываются электрические провода электромагнитного клапана и индикации уровня газа, которые крепятся зажимными пластиковыми стяжками.

На завершающем этапе установки ГБО на автомобиль монтируется заправочное устройство (клапан). В заранее выбранном для этого месте сверлятся три отверстия: одно для самого клапана, и два – для его крепления. После соединения с газовой трубкой клапан устанавливается на место и закрепляется.

После завершения установки газобаллонного оборудования, к блоку управления газа подключается диагностический сканер, который проверяет правильность считывания всех параметров и проводит автокалибровку оборудования. Затем, во время работы мотора на газе, все соединения проверяются на герметичность.

А для того, чтобы автомобиль в любой ситуации правильно работал на газовом топливе, обязательно необходимо провести настройку системы управления газом в движении (так называемая, настройка множителя).

Установка ГБО от профессионалов – это гарантия экономии и Вашей безопасности. Грамотно установить и настроить газовое оборудование на автомобиль могут только специалисты, прошедшие соответствующую подготовку.

На видео ниже вы можете наглядно ознакомиться с профессиональной установкой газового оборудования на автомобиль и его настройкой в сертифицированном сервисном центре.

Видео-инструкция по установке ГБО на автомобиль

Источник http://allcosmoshop.ru/alternative-energy/ustanovka-gazovogo-klapana-v-kvartire-dlya-chego-nuzhen-gazovyi/

Источник http://car-avz.ru/glavnaya/sovety-masteru/12481-ustanovka-gazovogo-oborudovaniya-na-avtomobil-instruktsiya-video

Источник http://unit-car.com/termini-i-sokrasheniya/203-ustanovka-gbo-na-avto.html

Понравилась статья? Поделиться с друзьями:
