5.4 Возможные неисправности зажигания, их причины и методы устранения. Газ 3110 зажигание

Катушка зажигания четырехцилиндрового двигателя 1,6 л снабжена правильными обозначениями клемм

Визуальная проверка системы зажигания

1. Прочно подсоединены все провода и контакты разъемов к катушке(ам) зажигания, оконечному каскаду, блоку управления зажиганием/впрыском и к распределителю (74 кВт)?
2. Возможно, в многоштырьковых разъемах сдвинулся один штырьковый контакт?
3. Есть ли на проводах очевидные повреждения?
4. Не выдавлена ли в катушке зажигания заливочная масса? Возможно, она неисправна за счет этого?
5. Есть ли на корпусе катушки зажигания трещины или следы ожогов от проскакивающих искр?

Совет: При следующих измерениях обратите внимание на то, что измерительные и контрольные приборы должны подключаться и отключаться только при выключенном зажигании. Если двигатель для проверки и проведения измерений неоднократно проворачивается стартером без запуска, то предварительно нужно отсоединить разъемы проводов на клапанах впрыска.

В порядке ли подача напряжения в систему зажигания?

Наряду с полным отказом системы зажигания из-за отсутствия напряжения, его недостаточная подача тоже может вызвать значительные нарушения в работе системы!

1. Все предохранители в порядке?
2. Двигатель мощностью 74 кВт: отсоедините разъем на оконечном каскаде мощности рядом с катушкой зажигания.
3. Подключите измерительный прибор к отсоединенному разъему между контактом 1 (клемма 15) и контактом 3 (масса).
4. Включите зажигание.
5. Прибор должен показать минимум 11,5 В.
6. Если он вообще не показал наличие напряжения или слишком низкое, то дефект кроется в проводе к замку зажигания.
7. Двигатель мощностью 92 кВт: снимите крышку головки блока цилиндров, отсоедините разъем на оконечном каскаде мощности на пакете катушек зажигания.

• Неисправен замок зажигания (глава Инструменты и приборы).
• Нет проводимости в проводах между замком зажигания/центральным коммутационным узлом и центральным коммутационным узлом/катушкой(ами) зажигания или центральным коммутационным узлом/блоком управления. Проверьте провода и разъемы по электрической схеме, приведенной в руководстве.

Проверка катушки зажигания

Четырехцилиндровый двигатель 74 кВт

1. Визуальный контроль катушки зажигания уже был проведен.
2. Для проверки сопротивления, выключив зажигание, отсоедините все провода на катушке зажигания. Мы проводим измерения первичной и вторичной обмотки катушки.
3. Проведите измерения, подключив точный омметр между клеммами катушки зажигания 1/- и 15/+.
4. Номинальная величина: 0,5–1,5 Ом.
5. Следующее измерение делается между клеммой 15 и 4 (4 = штепсельное гнездо толстого главного провода высокого напряжения).
6. Прибор должен показать 5–9 кОм.
7. Если названные величины не получены, замените катушку зажигания.
8. С помощью этих измерений нельзя определить короткое замыкание между обмотками. Если, несмотря на хорошие результаты измерения, подозрение все же падает на катушку зажигания, то вы должны демонтированную катушку проверить в мастерской по ремонту автомобильного электротехнического оборудования.

Проверка оконечного каскада мощности

Четырехцилиндровый двигатель 74 кВт

1. Проверка настройки: отсоедините разъемы на оконечном каскаде мощности рядом с катушкой зажигания.
2. Подключите измерительный прибор к снятому разъему между контактом 2 (настройка) и контактом 3 (масса). Проверните двигатель стартером. Прибор должен показать минимум 2 В.
3. Проверьте подачу напряжения на систему зажигания так, как уже описывалось.
4. Проверьте катушку зажигания.
5. Если в системе зажигания нет искры, хотя после проведения трех названных проверок дефекты не выявлены, источник неисправности должен быть в оконечном каскаде мощности. В этом случае замените вместе оконечный каскад и катушку зажигания.

Проверка датчика Холла

Четырехцилиндровый двигатель 74 кВт

1. Отсоедините все разъемы на клапанах впрыска.
2. Отсоедините разъем на оконечном каскаде мощности рядом с катушкой зажигания.
3. Проверка функционирования: отогните резиновый наконечник на подключенном разъеме датчика Холла (сбоку на распределителе – труднодоступен) для того, чтобы контакты были доступны для проведения измерения сзади.
4. Светодиодную контрольную лампу подключите к клемме 1 (зеленый/белый) провод и 2 (зеленый/серый провод).
5. Пусть ваш помощник провернет двигатель стартером: светодиод должен вспыхнуть, в этом случае датчик Холла и провод к нему в порядке.
6. Если он не замигал, то проверьте подводящий провод: отсоедините разъем от датчика Холла, подключите вольтметр к клемме 1 (зеленый/белый провод) и к клемме 3 (зеленый/фиолетовый провод) разъема.
7. Включите зажигание.
8. Посмотрите на измерительный прибор: он должен показать 4,5–5,5 В.
9. Теперь подсоедините вольтметр к клемме 2 (зеленый/серый провод) и к клемме 3 (зеленый/фиолетовый провод) разъема.
10. Включите зажигание. Посмотрите на измерительный прибор: он должен показать 4,3–5,2 В.
11. Результат: если светодиодная контрольная лампа не мигает, хотя показатели напряжения правильные, неисправен датчик Холла.
12. Показатели напряжения не в порядке: нет проводимости в соединительном проводе блока управления.

Оконечный каскад мощности (2) катушек зажигания турбодвигателя 1,8 л мощностью 110 кВт размещается на корпусе воздушного фильтра справа в двигательном отсеке.

На рисунках показано расположение контактов четырехполюсного разъема («3» на фотографии) и пятиполюсного разъема («1» на фотографии).

В четырехцилиндровом двигателе с рабочим объемом 1,8 л датчик Холла располагается слева на передней части двигателя. Здесь видны:

1 – корпус датчика Холла; 2 – разъем.

В шестицилиндровом двигателе датчик Холла (1) находится сзади на левой головке блока цилиндров (2).

Проверка катушек зажигания и оконечного каскада мощности

Двигатель 92 кВт

1. Проведите визуальную проверку так, как описано выше.
2. Проверьте подачу напряжения так, как описано выше.
3. Отсоедините все разъемы на клапанах впрыска.
4. Проверьте входные сигналы: отсоедините разъемы катушек зажигания/оконечного каскада мощности. Подключите к одному из внешних контактов разъема диодную контрольную лампу и измерьте относительно массы.
5. При прокручивании двигателя стартером лампа должна медленно мерцать.
6. То же самое измерение проведите на противоположном контакте разъема. Там лампа тоже должна медленно мигать.
7. Если диодный контрольный прибор не мигает: дефект в подводящем проводе, блоке управления или в одном из датчиков блока управления. Замените весь конструктивный узел.
8. Все измерения в порядке, но нет искры зажигания: неисправны катушки зажигания/оконечный каскад мощности.

Проверка катушек зажигания

Четырехцилиндровый двигатель 110 кВт

1. Отсоедините все разъемы на клапанах впрыска.
2. Вначале проведите проверку напряжения зажигания (описано выше).
3. Если нет искры ни в одной свече зажигания, проверьте подачу напряжения в систему зажигания (так, как описано).
4. Если нет искры в одной свече зажигания, поменяйте местами катушки: если дефект переместится с катушкой, то причина в данной катушке.
5. Чтобы быть уверенным, поменяйте местами еще свечи зажигания для того, чтобы исключить источник неисправности.
6. Если замена местами катушек не дала результата, то отсоедините разъем на катушке зажигания неработающего цилиндра и измерьте напряжение в разъеме.
7. Подключите измерительный провод к обоим внешним контактам трехштырькового разъема катушки зажигания.
8. Включите зажигание, вольтметр должен показать 12 В. Если напряжения нет, то поищите дефект в проводе к плюсу и минусу.
9. Выключите зажигание.
10. Проверка импульсов: подсоедините индикатор наличия напряжения к контактам 2 и 3 разъема.
11. Пусть ваш помощник приведет в действие стартер.
12. Светодиод должен замерцать.
13. Если диодный индикатор напряжения не мигает: неисправны подводящий провод, оконечный каскад мощности, блок управления или одна из датчиков блока управления.
14. Выключите зажигание.

Проверка оконечного каскада мощности

Четырехцилиндровый двигатель 110 кВт

1. Отсоедините разъемы на всех клапанах впрыска.
2. Отсоедините четырехполюсный разъем на оконечном каскаде мощности (под крышкой на корпусе воздушного фильтра).
3. Один провод светодиодного индикатора напряжения подключите к массе.
4. Проверка 1: приложите свободный провод индикатора напряжения поочередно к контактам оконечного каскада мощности штырькового вывода 1, 2, 3 и 4.
5. Каждый раз ваш помощник прокручивает при этом двигатель стартером.
6. Светодиодный индикатор напряжения должен мерцать при всех четырех измерениях, в этом случае выходной сигнал оконечного каскада мощности к катушкам зажигания в порядке.
7. Снова подсоедините разъем.
8. Отсоедините пятиполюсный разъем на оконечном каскаде мощности.
9. Проверка 2: в этот раз приложите свободный провод индикатора напряжения к контактам отсоединенного разъема 1, 2, 4 и 5, в это время ваш помощник каждый раз проворачивает двигатель стартером.
10. Светодиодный индикатор напряжения должен мерцать на всех четырех контактах, в этом случае входной сигнал оконечного каскада мощности в порядке.
11. Проверка 3: проверьте, в порядке ли соединение с массой у штырькового вывода 3 пятиполюсного разъема.
12. Результат: если при работоспособном соединении с массой входной сигнал в порядке, но нет выходного сигнала, то неисправен оконечный каскад мощности.
13. Если вообще нет входного сигнала, то причина неисправности в блоке управления (или в его датчиках) или в подводящем проводе.

Проверка датчика Холла

Четырехцилиндровый двигатель 1,8 л и шести-цилиндровый двигатель

1. Отсоедините все разъемы на клапанах впрыска.
2. Отогните резиновый наконечник сзади на разъеме датчика Холла (разъем остается подсоединенным).
3. Проверьте светодиодным индикатором напряжения, есть ли напряжение между клеммой 1 и 3 разъема (на разъеме клеммы обозначены) при включенном зажигании (min 4 В).
4. Если нет, проверьте подводящий провод.
5. Подключите светодиодный индикатор напряжения между клеммой 2 и 3.
6. Пусть ваш помощник провернет двигатель стартером.
7. Светодиодный индикатор напряжения должен медленно мерцать — датчик Холла в порядке.

Оконечный каскад мощности (2) катушек зажигания в шестицилиндровом двигателе находится на корпусе воздушного фильтра справа в двигательном отсеке.

На рисунках показано расположение контактов трехполюсного разъема («1» на фотографии) и четырехполюсного разъема («3» на фотографии).

При электрической проверке пакета катушек зажигания (шестицилиндровый двигатель) измерения проводятся, во-первых, на противолежащих гнездах провода высокого напряжения, во-вторых, на трехполюсном разъеме оконечного каскада мощности сзади слева на стенке двигательного отсека. Монтажное положение показано на фотографии. Размещение разъемов на рисунке.

Штырьковые разъемы сзади в середине двигательного отсека шестицилиндрового двигателя

Расположение контактов разъемов датчика числа оборотов двигателя и датчика момента зажигания.

Проверка катушки зажигания

1. Визуальная проверка катушек зажигания уже была проведена.
2. Для проверки сопротивления отсоедините все провода высокого напряжения на катушках. Мы проводим измерения на вторичной обмотке катушки.
3. Проведите измерение точным омметром между гнездами проводов зажигания 1-го и 6-го цилиндров (1-я катушка). Номинальная величина: 9–14 кОм.
4. Повторите то же измерение между гнездами проводов зажигания 2-го и 4-го цилиндров (2-я катушка), а также между гнездами проводов зажигания 3-го и 5-го цилиндров (3-я катушка).
5. Если все в порядке, то измеряется вторичная обмотка катушек.
6. Отсоедините белый штырьковый разъем на задней стенке двигательного отсека (подача напряжения на катушки зажигания), подключите измерительный прибор на выбор к одному из трех разъемов клеммы 15 (в верхней части штекерного разъема).
7. Отсоедините трехполюсный разъем на оконечном каскаде мощности (под крышкой воздушного фильтра), подключите второй провод измерительных приборов поочередно ко всем трем клеммам в разъеме.
8. Номинальная величина: при всех трех измерениях 0,5–1,0 Ом.
9. Если указанные величины не получены, то замените пакет катушек зажигания.

Проверка оконечного каскада мощности

1. Отсоедините разъемы всех шести клапанов впрыска.
2. Отсоедините трехполюсный разъем на оконечном каскаде мощности (под крышкой воздушного фильтра).
3. Подключите один провод светодиодного индикатора напряжения к массе.
4. Проверка 1: приложите свободный провод индикатора напряжения поочередно к контактам штырькового вывода 1, 2 и 3 оконечного каскада мощности.
5. Каждый раз ваш помощник прокручивает при этом двигатель стартером.
6. Светодиодный индикатор напряжения должен мерцать при всех трех измерениях, в этом случае выходной сигнал оконечного каскада мощности к катушкам зажигания в порядке.
7. Снова подсоедините разъем.
8. Отсоедините четырехполюсный разъем на оконечном каскаде мощности.
9. Проверка 2: приложите поочередно свободный провод индикатора напряжения к контактам отсоединенного разъема 1, 2 и 4, в этом время ваш помощник каждый раз проворачивает двигатель стартером.
10. Светодиодный индикатор напряжения должен мерцать на всех четырех контактах, в этом случае входной сигнал оконечного каскада мощности в порядке.
11. Проверка 3: проверьте, в порядке ли соединение с массой у штырькового вывода 2 четырехполюсного разъема.
12. Результат: если при работоспособном соединении с массой входной сигнал в порядке, но нет выходного сигнала, то неисправен оконечный каскад мощности.
13. Если вообще нет входного сигнала, то причина неисправности в блоке управления (или в его датчиках) или в подводящем проводе.

Проверка датчика числа оборотов двигателя

Датчик числа оборотов двигателя расположен на зубчатом венце маховика. Штырьковое соединение его провода отведено вверх к кронштейну на задней стенке двигательного отсека, поэтому измерение не нужно проводить под автомобилем.

1. Проследите прокладку провода от датчика к кронштейну на задней стенке двигательного отсека, проверьте штекерные разъемы и провод.
2. Электрическая проверка точным омметром:
3. Отсоедините серый трехполюсный штырьковый разъем и подключите омметр к проводу датчика между контактом 1 и 2.
4. Омметр должен показать около 1 кОм, в ином случае датчик неисправен.
5. Третий контакт является проводом экранирования.
6. Для проверки экранирования подключите омметр теперь между контактом 1 и 3, а затем к контакту 2 и 3.
7. Омметр должен показать u Ом, в ином случае датчик неисправен.

Проверка датчика момента зажигания

Советы: Другая проверка заключается в отвинчивании датчика и чистке его лобовой стороны. Следует обратить внимание: никогда не отвинчивайте кронштейн датчика, а только сам датчик.

Датчик момента зажигания установлен слева сзади прямо на корпусе картера. Он проверяется на черном трехполюсном штекерном разъеме в кронштейне на задней стенке двигательного отсека.

Непосредственная проверка идентична тому, как это делается на датчике числа оборотов двигателя. Не нужно только чистить лобовую сторону.

Проверка блока управления

Для проверки блока управления системы зажигания/впрыска нет методов в традиционном понимании. Но дефект обнаруживается в мастерской путем считывания компьютера, запоминающего неисправности.

Сенсор детонации (начиная с 1,8-литрового двигателя их ставится два) проверяется путем опроса компьютера. Других возможностей для проверки нет. Иногда дефектный сенсор детонации привлекает к себе внимание интенсивным звоном в двигателе при ускорении. При монтаже нового сенсора детонации обязательно учтите правильный момент затяжки крепежного болта в 20 Нм.

Ремонт, эксплуатация и техническое обслуживание ГАЗ-3110 «Волга» — 7.10.3.6. Установка момента зажигания // Gaz 3110 «Volga»

7.10.3.6. Установка момента зажигания

5. Ослабить болт 3 крепления распределителя. Установить стрелку 2 октан-корректора в середину шкалы 1 и затянуть болт 3. Ослабить болт 4 крепления пластины октан-корректора к корпусу распределителя. Слегка нажать пальцем на бегунок против его вращения (по часовой стрелке), чтобы выбрать зазоры в приводе. Удерживая бегунок, медленно повернуть корпус 5 распределителя до совмещения красной метки А на роторе со стрелкой В на статоре. Затянуть болт 4 крепления пластины октан-корректора к корпусу распределителя.

8. Более точную установку момента зажигания можно произвести с помощью стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

Система зажигания автомобиля ГАЗ-3110

Электрическая схема комплексной микропроцессорной системы управления двигателем (КМСУД)

1 — блок управления М 1.5.4 двигателем; 2 — датчик фазы; 3 — датчик частоты вращения и синхронизации; 9 — разъем диагностики; 10 — реле системы управления двигателем ; 11 — реле топливного насоса; 4 — датчик положения воздушной дроссельной заслонки; 12 — регулятор холостого хода; 5 — датчик детонации; 6 — датчик массового расхода воздуха; 7 — датчик температуры охлаждающей жидкости; 8 — датчик температуры воздуха во впускной трубе; 13 — форсунка; 14 — катушка зажигания; 15 — свеча зажигания

Двигатель ЗМЗ–406 оборудован микропроцессорной системой зажигания, которая состоит из блока управления системами впрыска топлива и зажигания, двух катушек зажигания типов 30.3705 или 301.3705, свечей, высоковольтных и низковольтных проводов. Блок управления установлен в салоне автомобиля с правой стороны под панелью приборов, за обивкой боковины кузова. Катушки зажигания установлены на крышке головки блока цилиндров. Блок управления получает сигналы от датчиков, установленных на двигателе, и на основе этого корректирует угол опережения зажигания, что позволяет получить оптимальные мощностные, экономические показатели и показатели токсичности. Электрическая схема системы управления двигателем приведена на рисунке 1.Двигатели ЗМЗ–402 и ЗМЗ–4021 оборудованы бесконтактной системой зажигания, состоящей из транзисторного коммутатора, распределителя зажигания типа 19.3706, катушки зажигания типа Б116 или Б116–01, свечей и высоковольтных и низковольтных проводов. Распределитель зажигания с встроенным датчиком Холла выдает импульсы напряжения, которые коммутатор преобразует в импульсы тока в первичной обмотке катушки зажигания.

рис. 2

Систему зажигания с двигателем ЗМЗ-402 можно посмотреть в статье : — «Система зажигания с двигателем ЗМЗ-402»

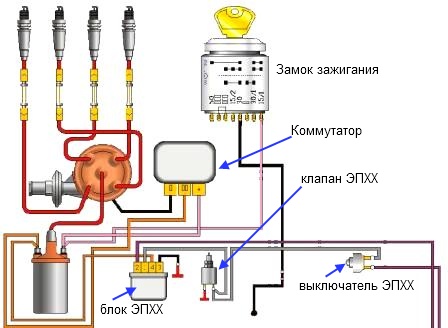

ГАЗ 3110 | Возможные неисправности зажигания, их причины и методы устранения

Двигатель не запускается

Ток не проходит через контакты прерывателя:

– загрязнены, окислены или пригорели контакты прерывателя; увеличенный зазор между контактами

– зачистите контакты и отрегулируйте зазор между ними

– ослаблено крепление или окислены наконечники проводов в цепи низкого напряжения, обрыв в проводах или замыкание их с массой

– проверьте провода и их соединения; поврежденные провода замените

– неисправен выключатель зажигания (не замыкаются контакты «30/1» и «15»)

– проверьте, замените неисправную контактную часть выключателя зажигания

– обрыв в первичной обмотке катушки зажигания

– замените катушку зажигания

Не размыкаются контакты прерывателя:

– нарушена регулировка зазора между контактами прерывателя

– отрегулируйте зазор между контактами

– сильно изношена текстолитовая колодка или втулка рычажка прерывателя

– замените контактную группу

– вышел из строя подшипник подвижной пластины прерывателя

– замените подшипник или распределитель зажигания

Не подается высокое напряжение к свечам зажигания:

– неплотно посажены в гнездах, оторвались или окислены наконечники проводов высокого напряжения; провода сильно загрязнены или повреждена их изоляция

– проверьте и восстановите соединения, очистите или замените провода

– износ или повреждение контактного уголька, зависание его в крышке распределителя зажигания

– проверьте и, при необходимости, замените контактный уголек

– утечка тока через трещины или прогары в крышке или роторе распределителя зажигания, через нагар или влагу на внутренней поверхности крышки

– проверьте, очистите крышку от влаги и нагара, замените крышку и ротор, если в них имеются трещины

– перегорание резистора в роторе распределителя зажигания

– повреждена катушка зажигания

– замените катушку зажигания

Замаслены электроды свечей зажигания или зазор между ними не соответствует норме

Очистите свечи и отрегулируйте зазор между электродами

Повреждены свечи зажигания (трещина на изоляторе)

Замените свечи новыми

Нарушен порядок присоединения проводов высокого напряжения к выводам крышки распределителя зажигания

Присоедините провода в порядке зажигания 1–3–4–27. Проверьте, отрегулируйте момент зажигания

Неправильная установка момента зажигания

Проверьте, отрегулируйте момент зажигания

Двигатель работает неустойчиво или глохнет на холостом ходу

Неправильная установка момента зажигания

Проверьте, отрегулируйте момент зажигания

Большой зазор между электродами свечей зажигания

Проверьте, отрегулируйте зазор между электродами

Малый зазор между контактами прерывателя

Отрегулируйте зазор между контактами

Двигатель неравномерно и неустойчиво работает при большой частоте вращения коленчатого вала

Ослабла пружина подвижного контакта прерывателя

Замените контактную группу

Большой зазор между контактами прерывателя

Проверьте, отрегулируйте зазор между контактами

Ослабли пружины грузиков регулятора опережения зажигания в распределителе зажигания

Замените пружины, проверьте работу центробежного регулятора на стенде

Перебои в работе двигателя на всех режимах

Повреждены провода в системе зажигания, ослаблено крепление проводов или окислены их наконечники

Проверьте провода и их соединения, поврежденные провода замените

Загрязнены, окислены, пригорели или смещены контакты прерывателя

Зачистите контакты и отрегулируйте зазор между ними

Износ электродов или замасливание свечей зажигания, значительный нагар; трещины на изоляторе свечи

Проверьте свечи, отрегулируйте зазор между электродами, поврежденные свечи замените

Износ или повреждение контактного уголька в крышке распределителя зажигания

Замените контактный уголек

Сильное подгорание центрального контакта ротора распределителя зажигания

Зачистите центральный контакт

Трещины, загрязнение или прогары в роторе или крышке распределителя зажигания

Проверьте, замените ротор или крышку

Снижение емкости конденсатора или обрыв в нем

Чрезмерно большое биение валика распределителя зажигания; повышенный износ втулки валика

Замените распределитель зажигания

Двигатель не развивает полной мощности и не обладает достаточной приемистостью

Неправильная установка момента зажигания

Проверьте, отрегулируйте момент зажигания

Заедание грузиков регулятора опережения зажигания, ослабление пружин грузиков

Проверьте, замените поврежденные детали

Большой износ втулки подвижного контакта прерывателя

Проверьте, замените контактную группу

ГАЗ 3110 | Возможные неисправности бесконтактной системы зажигания.

Двигатель не запускается

Двигатель работает неустойчиво или глохнет на холостом ходу

Двигатель неравномерно и неустойчиво работает при большой частоте вращения коленчатого вала

Перебои в работе двигателя на всех режимах

Двигатель не развивает полной мощности и не обладает достаточной приемистостью

Ремонт ГАЗ 3110 (Волга) : Система зажигания

1. Руководства по ремонту
2. Руководство по ремонту ГАЗ 3110 (Волга) 1996-2004 г.в.
3. Система зажигания

7.10. Система зажигания

Электрическая схема комплексной микропроцессорной системы управления двигателем (КМСУД)

Двигатель ЗМЗ–406 оборудован микропроцессорной системой зажигания, которая состоит из блока управления системами впрыска топлива и зажигания, двух катушек зажигания типов 30.3705 или 301.3705, свечей, высоковольтных и низковольтных проводов. Блок управления установлен в салоне автомобиля с правой стороны под панелью приборов, за обивкой боковины кузова. Катушки зажигания установлены на крышке головки блока цилиндров. Блок управления получает сигналы от датчиков, установленных на двигателе, и на основе этого корректирует угол опережения зажигания, что позволяет получить оптимальные мощностные, экономические показатели и показатели токсичности. Электрическая схема системы управления двигателем приведена на рисунке. Двигатели ЗМЗ–402 и ЗМЗ–4021 оборудованы бесконтактной системой зажигания, состоящей из транзисторного коммутатора, распределителя зажигания типа 19.3706, катушки зажигания типа Б116 или Б116–01, свечей и высоковольтных и низковольтных проводов. Распределитель зажигания с встроенным датчиком Холла выдает импульсы напряжения, которые коммутатор преобразует в импульсы тока в первичной обмотке катушки зажигания. Скачать информацию со страницы

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание 1.0 Эксплуатация и техническое обслуживание 1.1 Отопление и вентиляция салона 1.2. Обкатка автомобиля 1.3 Проверка автомобиля перед выездом 1.4 Периодичность замены эксплуатационных жидкостей, смазочных материалов 1.5 Уход за лакокрасочным покрытием кузова 1.6 Периодичность смазывания узлов автомобиля

2. Двигатель 2.0 Двигатель 2.1. Снятие и установка 2.2. Двигатель моделей 402 и 4021 2.3. Система смазки 2.4. Система охлаждения 2.5. Система выпуска отработавших газов 2.6. Система питания двигателя ЗМЗ-4062 2.7. Система питания двигателей ЗМЗ-402 и ЗМЗ-4021

3. Трансмиссия 3.0 Трансмиссия 3.1. Сцепление с диафрагменной пружиной 3.2. Сцепление с периферийным расположением пружин 3.3. Пятиступенчатая коробка передач 3.4. Четырехступенчатая коробка передач 3.5. Карданная передача 3.6. Задний мост 3.7. Полуоси 3.8. Главная передача

4. Ходовая часть 4.0 Ходовая часть 4.2. Задняя подвеска

5. Рулевое управление 5.0 Рулевое управление 5.1. Рулевое колесо 5.2. Рулевая колонка 5.3. Механизм рулевого управления 5.4. Рулевая трапеция 5.5. Шаровые шарниры рулевой трапеции 5.6. Маятниковый рычаг 5.7. Шаровой шарнир маятникового рычага 5.8. Механизм рулевого управления с гидроусилителем 5.9 Возможные неисправности рулевого управления.

6. Тормозная система 6.0 Тормозная система 6.1. Педаль тормоза 6.2. Вакуумный усилитель 6.3. Главный тормозной цилиндр 6.4. Передний тормозной механизм 6.5. Задний тормозной механизм 6.6. Регулятор давления 6.7. Стояночный тормоз 6.8 Прокачка тормозной системы 6.9 Возможные неисправности тормозной системы.

7. Электрооборудование 7.0 Электрооборудование 7.1. Аккумуляторная батарея 7.2 Блок предохранителей 7.3. Генератор 7.4. Генератор 9422.3701 или 2502.3771 7.5. Генератор 1631.3701 или 192.3771 7.6. Регулятор напряжения 7.7. Стартер 7.9. Звуковой сигнал 7.10. Система зажигания 7.11 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062 7.12 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

8. Кузов 8.0 Кузов 8.1. Передний буфер 8.2. Задний буфер 8.3. Брызговик облицовки радиатора 8.4. Капот 8.5. Переднее крыло 8.6. Крышка багажника 8.7. Передняя дверь 8.8. Задняя дверь 8.9 Замена ветрового и заднего стекол 8.10. Наружное зеркало заднего вида 8.11. Панель приборов 8.12. Стеклоочиститель 8.13. Переднее сиденье 8.14 Заднее сиденье 8.15 Ремни безопасности 8.16 Задняя полка 8.17 Навесное оборудование салона 8.18. Отопитель 8.19 Возможные неисправности узлов и деталей кузова.

9. Приложения 9.0 Приложения 9.1 Масса агрегатов 9.2 Лампы, применяемые на автомобиле 9.3 Подшипники качения, применяемые на автомобиле 9.4 Манжеты, применяемые на автомобиле 9.5 Горюче-смазочные материалы и эксплуатационные жидкости 9.6 Моменты затяжки ответственных резьбовых соединений *

10. Технические характеристики автомобилей 10.0 Технические характеристики автомобилей 10.1. Двигатель

Замок зажигания газ 3110. 16.20 Выключатель зажигания и противоугонное устройство (замок зажигания)

2. Снять рулевое колесо (см. подраздел 5.2, пункты 2-5).

4. Отсоединить колодку с проводами замка зажигания.

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание 1.0 Эксплуатация и техническое обслуживание 1.1 Отопление и вентиляция салона 1.2. Обкатка автомобиля 1.3 Проверка автомобиля перед выездом 1.4 Периодичность замены эксплуатационных жидкостей, смазочных материалов 1.5 Уход за лакокрасочным покрытием кузова 1.6 Периодичность смазывания узлов автомобиля

2. Двигатель 2.0 Двигатель 2.1. Снятие и установка 2.2. Двигатель моделей 402 и 4021 2.3. Система смазки 2.4. Система охлаждения 2.5. Система выпуска отработавших газов 2.6. Система питания двигателя ЗМЗ-4062 2.7. Система питания двигателей ЗМЗ-402 и ЗМЗ-4021

3. Трансмиссия 3.0 Трансмиссия 3.1. Сцепление с диафрагменной пружиной 3.2. Сцепление с периферийным расположением пружин 3.3. Пятиступенчатая коробка передач 3.4. Четырехступенчатая коробка передач 3.5. Карданная передача 3.6. Задний мост 3.7. Полуоси 3.8. Главная передача

4. Ходовая часть 4.0 Ходовая часть 4.2. Задняя подвеска

5. Рулевое управление 5.0 Рулевое управление 5.1. Рулевое колесо 5.2. Рулевая колонка 5.3. Механизм рулевого управления 5.4. Рулевая трапеция 5.5. Шаровые шарниры рулевой трапеции 5.6. Маятниковый рычаг 5.7. Шаровой шарнир маятникового рычага 5.8. Механизм рулевого управления с гидроусилителем 5.9 Возможные неисправности рулевого управления.

6. Тормозная система 6.0 Тормозная система 6.1. Педаль тормоза 6.2. Вакуумный усилитель 6.3. Главный тормозной цилиндр 6.4. Передний тормозной механизм 6.5. Задний тормозной механизм 6.6. Регулятор давления 6.7. Стояночный тормоз 6.8 Прокачка тормозной системы 6.9 Возможные неисправности тормозной системы.

7. Электрооборудование 7.0 Электрооборудование 7.1. Аккумуляторная батарея 7.2 Блок предохранителей 7.3. Генератор 7.4. Генератор 9422.3701 или 2502.3771 7.5. Генератор 1631.3701 или 192.3771 7.6. Регулятор напряжения 7.7. Стартер 7.9. Звуковой сигнал 7.10. Система зажигания 7.11 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062 7.12 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

8. Кузов 8.0 Кузов 8.1. Передний буфер 8.2. Задний буфер 8.3. Брызговик облицовки радиатора 8.4. Капот 8.5. Переднее крыло 8.6. Крышка багажника 8.7. Передняя дверь 8.8. Задняя дверь 8.9 Замена ветрового и заднего стекол 8.10. Наружное зеркало заднего вида 8.11. Панель приборов 8.12. Стеклоочиститель 8.13. Переднее сиденье 8.14 Заднее сиденье 8.15 Ремни безопасности 8.16 Задняя полка 8.17 Навесное оборудование салона 8.18. Отопитель 8.19 Возможные неисправности узлов и деталей кузова.

9. Приложения 9.0 Приложения 9.1 Масса агрегатов 9.2 Лампы, применяемые на автомобиле 9.3 Подшипники качения, применяемые на автомобиле 9.4 Манжеты, применяемые на автомобиле 9.5 Горюче-смазочные материалы и эксплуатационные жидкости 9.6 Моменты затяжки ответственных резьбовых соединений *

10. Технические характеристики автомобилей 10.0 Технические характеристики автомобилей 10.1. Двигатель

ГАЗ 3110 | Снятие, проверка и установка замка зажигания

Отсоедините провод от отрицательной (–) клеммы аккумуляторной батареи.

Снимите модуль подушки безопасности.

Система SRS сконструирована таким образом, что после отключения аккумуляторной батареи в течение 30 с сохраняется достаточное напряжение для срабатывания подушки безопасности. Поэтому если выполняются работы связанные с системой SRS сразу же после отключения аккумуляторной батареи, то непреднамеренное раскрытие надувной подушки безопасности может привести к серьезным травмам.

Отверните контргайку и снимите шайбу.

Потяните динамический демпфер (часовую пружину дополнительной системы пассивной безопасности) вперед и вверх, затем снимите его.

Не применяйте ударный способ (с помощью молотка) снятия рулевого колеса.

Снимите нижнюю крышку панели приборов.

Отсоедините разъемы проводки и снимите подрулевой комбинированный переключатель.

Отверните болты крепления и отделите замок зажигания от рулевой колонки (рис. 7.8).

Отсоедините разъем замка зажигания, расположенный под рулевой колонкой.

Проверьте состояние цепи между выводами разъема.

Если состояние цепи отличается от указанного, то замените замок зажигания (рис. 7.9).

Указания к поиску неисправностей

Если коленчатый вал двигателя не прокручивается стартером когда ключ замка зажигания в положении «START», то определите, находится ли выключатель блокировки стартера (переключатель селектора АКПП) в положении «P» («PARK») или «N» («NEUTRAL»).

Если блокировка запуска (состояние «NO-CRANK») появляется только в одном из положений рычага селектора АКПП, то скорее всего, причина в неправильной регулировке или неисправности выключателя блокировки стартера.

Проверка свечей зажигания

Подсоедините свечной провод высокого напряжения к свече зажигания, вывернутой из головки цилиндров.

Соедините наружный электрод (корпус) свечи с «массой» (с кронштейном на двигателе) и прокрутите коленчатый вал двигателя стартером.

При замене свечи зажигания новая свеча должна иметь встроенное сопротивление.

Проверка свечных проводов высокого напряжения

При работающем на холостом ходу двигателе поочередно отсоединяйте свечные провода высокого напряжения от свечей зажигания. Проверьте, наблюдаются ли изменения в работе двигателя.

Побрызгайте распыленной водой на вторичный свечной провод высокго напряжения и проверьте утечки напряжения при наличии трещин в свечных проводах.

Проверку проводите в резиновых перчатках.

Если изменений в работе двигателя нет, то измерьте сопротивление свечи зажигания и проверьте саму свечу.

Проверьте колпачок и изоляцию свечного провода высокого напряжения на отсутствие трещин (рис. 7.12).

Измерьте сопротивление свечного провода высокого напряжения.

Для двигателя 2.7L

Сопротивление свечного провода высокого напряжения не должно быть выше 10 кОм на метр длины провода. Если сопротивление провода выше указанной величины, то замените провод.

ГАЗ 3110 | Снятие, установка выключателя (замка) зажигания и его разборка

Вам потребуются: молоток, зубило, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите кожух рулевой колонки (см. «Снятие и установка облицовочных кожухов рулевой колонки»).

3. Отсоедините колодку с проводами замка зажигания от жгутов проводов панели приборов и управления иммобилизатором.

4. Выверните четыре болта с самосрезающимися головками, а если головки сорваны, выверните болты с помощью зубила или высверлите их (для наглядности данные операции показаны на снятой рулевой колонке).

5. Снимите кронштейн крепления замка зажигания…

6. …и снимите замок с рулевой колонки.

Так выглядит снятый с автомобиля выключатель (замок) зажигания.

7. Отогните фиксатор колодки жгута проводов замка зажигания…

8. …и извлеките из колодки клеммы с проводами.

9. Подогните защелки…

10. …и снимите пластмассовую крышку с корпуса замка.

11. Отогните две пластмассовые защелки…

12. …и выньте контактную группу из крышки замка.

13. Осмотрите контакты. Окисленные или подгоревшие контакты зачистите мелкозернистой шлифовальной шкуркой. При сильном повреждении контактов замените контактную группу или замок в сборе.

14. Соберите замок зажигания в порядке, обратном снятию, обратив особое внимание на расположение клемм с проводами в колодке жгута проводов.

15. Установите замок зажигания в порядке, обратном снятию, предварительно утопив запорный стержень противоугонного устройства. Для этого вставьте ключ в выключатель и поверните его из положения «0».

При замене замка зажигания необходимо заменить электронные кодовые элементы (транспондеры) в головках ключей зажигания нового замка соответствующими кодовыми элементами ключей от замка зажигания, снятого с автомобиля.

Процедуру обучения после такой замены проводить не требуется.

ГАЗ 3110 | Выключатель зажигания и противоугонное устройство (замок зажигания)

Выключатель зажигания и противоугонное устройство (замок зажигания)

Выключатель зажигания и противоугонное устройство (1) объединены с электрической частью замка в единый узел. В контактных соединениях серой (2) и черной (3) штырьковых колодок двигатель может быть запущен при неисправном электрическом выключателе, но нельзя сразу же уезжать, если рулевое колесо еще заблокировано.

Этот узел, обозначаемый как замок зажигания, служит не только для того, чтобы владелец ключа зажигания мог запустить двигатель, но и блокирует рулевое управление после удаления ключа из замка и короткого вращения рулевого колеса.

Противоугонное устройство, как составляющий элемент замка зажигания, редко выходит из строя, однако электрическая часть замка (то есть непосредственно выключатель) часто может быть причиной неисправности. Исправен ли замок зажигания, Вы можете проверить, сняв облицовку рулевой стойки.

Замок зажигания с противоугонным устройством

Снимать замок зажигания необходимо в автомастерской. Он может стать причиной неисправности, если его контакты окислились. Если обнаружена неисправность, то следует заменить замок зажигания в сборе.

Неисправный замок зажигания

Если контакты в замке зажигания настолько изношены, что при повороте ключа ничего не происходит, можно тем не менее запустить двигатель. Условием является наличие напряжения в красном проводе замка зажигания.

ГАЗ 3110 | Ключи и замок зажигания

Описание соответствующих положений ключа зажигания

К автомобилю прикладываются ключи: основные и ремонтные. Дополнительно выдают брелок с номером ключей и скрытым секретным кодом для противоугонной системы. Только на основании этих номеров можно заказать запасные ключи на СТОА Toyota.

Основной ключ подходит ко всем замкам: замку зажигания, двери, двери багажного отделения и вещевому ящику.

Ремонтные ключи подходят ко всем замкам за исключением замка двери багажного отделения.

Рис. 1.4. Положения ключа в замке зажигания (подробное описание соответствующих положений ключа приведены ниже): 1 – LOCK; 2 – ACC; 3 – ON; 4 – START

Когда вы покидаете автомобиль, даже ненадолго, обязательно вынимайте ключ из замка зажигания. Это особенно важно, когда в автомобиле остаются дети. Они могут пустить двигатель или включить какое-либо электрическое устройство, например стеклоподъемник, вследствие чего возможны травмы и создание аварийной ситуации.

Вынимайте ключ из замка зажигания только после полной остановки автомобиля, чтобы не включилась блокировка рулевого управления.

Во избежание неконтролируемого скатывания автомобиля после полной остановки автомобиля всегда включайте стояночный тормоз.

ГАЗ 3110 | Замок зажигания

При демонтированной облицовке рулевой колонки видны оба потайных винта (1 и 2), которые фиксируют узел выключателя замка зажигания на замке. Цифрой «3» показан разъем, подключенный к узлу выключателя.

На замке зажигания (2) размещается приемник (1) ответчика замка зажигания, который при необходимости активизирует блокировку отъезда автомобиля.

В этом разделе мы рассмотрим электрический узел замка зажигания. Но ремонт замкового механизма должна выполнять мастерская.

Демонтаж узла выключателя замка зажигания

Поломка замка зажигания

Это описание не сделает из вас угонщика автомобилей, а существенно поможет продолжить поездку при дефекте в замке зажигания. Несмотря на это, ключ зажигания должен быть, хотя бы из-за наличия ответчика блокировки отъезда автомобиля. Разумеется, он также должен поворачиваться в замке для того, чтобы можно было снять блокировку руля. При дефектах в самом замке управления вы не должны продолжать поездку, иначе блокировка руля может сработать во время движения.

Газ 3110 замена замка зажигания

замок зажигания газ 3110 схема подключения проводов

Мистер Стабильность Uploader 100+

Стаж: 9 лет 10 мес.

замок зажигания газ 3110 схема подключения проводов

Мистер Стабильность Uploader 100+

Стаж: 9 лет 10 мес.

tipa_pashaДа, это просто проверка от роботов как вконтакте. Один раз введешь и всё.

// Побольше бы такого интересного материала !

ГАЗ 3110 | Выключатель (замок) зажигания

На автомобилях ВАЗ-2123 применяется выключатель зажигания типа 2123–3704005 с противоугонным запорным устройством, блокировкой против повторного включения стартера без предварительного выключения зажигания и катушкой связи транспондера ключа зажигания с автомобильной противоугонной системой.
