Схема бесконтактного зажигания уаз

Содержание

Порядок действий при установке зажигания на автомобиле уаз. Устанавливаем и настраиваем зажигание, меняем привод трамблера на автомобилях уаз Схема бесконтактного зажигания автомобиль уаз

Любого автомобиля возможен благодаря воспламенению горючей смеси в цилиндрах силового агрегата. Чтобы обеспечить нормальную работоспособность мотора, необходима правильная настройка (СЗ). Кроме того, все элементы, в том числе катушка, трамблера автомобиля УАЗ и прочие компоненты всегда должны быть в рабочем состоянии.

Описание СЗ на УАЗ

Как производится монтаж, настройка и регулировка схемы зажигания на АУЗ 417 или любом другом? Об этом мы расскажем ниже. Но для начала давайте разберемся в принципе работы узла, а также разновидностях СЗ.

Принцип работы СЗ

Как уже сказали, зажигание на УАЗ выполняет одну из основных функций при запуске силового агрегата. Благодаря этой системе осуществляется процедура воспламенения топливовоздушной смеси в цилиндрах силового агрегата путем подачи искры. Непосредственно искра подается на , на каждый из цилиндров устанавливается по одной свече. Все эти СЗ функционируют в режиме очередности, воспламеняя горючую смесь в необходимый промежуток времени. Необходимо также учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Аккумулятор транспорта не в состоянии вырабатывать напряжение и ток, необходимые для воспламенения смеси, поскольку это устройство вырабатывает ток только определенной силы. На помощью приходится система зажигания, предназначение которой заключается в увеличении показателя мощности батареи машины. В результате применения СЗ АКБ позволяет передавать на свечи достаточное напряжение для поджигания смеси.

Виды систем зажигания

Бесконтактная схема СЗ с коммутатором для УАЗ

На сегодня различаются три основные вида систем зажигания, которые могут устанавливать на авто:

  1. Контактная СЗ. Считается морально устаревшей, но продолжает успешно использоваться на транспортных средствах отечественного производства. Принцип работы заключается в том, что система выдает необходимый импульс, который появляется благодаря работе распределительного компонента. Само устройство контактного типа простое, и это плюс, ведь в случае поломке водитель всегда сможет произвести диагностику и ремонт самостоятельно. Стоимость заменяемых компонентов не высокая. Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем.
  2. Система , которая называется транзисторной. Таким типом оборудованы многие транспорты. Если сравнивать с вышеописанным видом, то система характеризуется рядом преимуществ. Во-первых, вырабатываемая искра имеет большую мощность, что обусловлено повышенным уровнем напряжения во вторичной обмотке катушки зажигания. Во-вторых, бесконтактная система оснащается электромагнитным устройством, позволяющим обеспечить стабильную работу, а также передачу энергии на все узлы. В результате, при правильной настройке ДВС, это позволяет не только увеличить мощность работы, но и сэкономить горючее. В-третьих, это удобство в плане обслуживания узла. Чтобы обеспечить работоспособность на протяжении долгого времени, после настройки и установки привода трамблера этот элемент нужно время от времени смазывать. Для обеспечения нормальной работоспособности элемент смазывается каждые десять тысяч километров пробега. Что касается недостатков, то это сложность ремонта. Отремонтировать устройство самому нереально, для этого требуется специальное диагностическое оборудование, которое есть только на СТО.
  3. Еще один вариант СЗ — электронный, который на сегодня наиболее технологичный и дорогой, поэтому им оснащаются новые транспорты. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров. В настоящее время электронными системами оборудуются все современные машины. Ключевым преимуществом является более упрощенная процедура настройки угла опережения, а также отсутствие необходимости периодической проверки контактов на наличие окисления. На практике топливовоздушная смесь в двигателях с электронной СЗ практически всегда сгорает в полном объеме.
    Этот тип также имеет свои минусы, в частности, в вопросе ремонта. Своими руками его произвести нереально, поскольку для этого необходимо оборудование. Подробная инструкция по регулировке зажигания с помощью лампочки представлена на видео ниже.

Как правильно выставить?

Как после подключения производится установка зажигания для правильной работы мотора?

Каков порядок, как правильно выставлять настройку узла, читайте ниже:

  1. Для начала транспорт необходимо зафиксировать на месте, включите ручной тормоз. Поршень первого цилиндра должен быть установлен в верхнюю мертвую точку, учтите, что отверстие на шкиве коленчатого вала должно совпадать с меткой, которая расположена на крышке распределительных шестерен.
  2. С распределительного устройства необходимо демонтировать крышку. Сделав это, увидите бегунок, находящийся против ввода 1, внутри крышки. Если его нет, то коленвал необходимо повернуть на 180 градусов и поставить октан-корректор на 0. С помощью гаечного ключа закрутите болтом указатель к корпусу контроллера распределителя, чтобы он был совмещен со средней меткой на октан-корректоре. Винт фиксации пластик к корпусу распределительного контроллера немного отпустить.
  3. Осторожно повернуть корпус, придерживая бегунок пальцем, чтобы он не вращался. Так сможете устранить зазоры в приводе. Корпус проворачивается до того момента, пока острая часть лепестка на статоре не будет совмещена с красной риской на роторе. Пластину зафиксировать винтом к корпусу контроллера.
  4. Следующим этапом будет установка крышки контроллера на место и диагностика . Они должны быть установлены в соответствии с порядком функционирования цилиндров, то есть первый, второй, четвертый, третий. Когда момент зажигания будет установлен, необходимо произвести диагностику правильности во время езды.
  5. Запустите агрегат силовой и прогрейте его около десяти минут, пока температура не составит около 80 градусов. Двигаясь по ровной и прямой дороге со скорость примерно 40 км/час, резко нажмите на педаль газа. Если при наборе скорости до 60 км/час почувствуете или услышите детонацию, она должна быть кратковременной, то все сделано верно. Если же детонация очень сильная, то распределительный контроллер необходимо повернуть на половину или одно деление против часовой стрелки. При полном отсутствии детонации установленный угол опережения должен быть увеличен, то есть контроллер следует повернуть по часовой стрелке.

Трамблер УАЗ считается одним из важных компонентов системы зажигания в транспортном средстве. Корректная регулировка данного механизма обеспечивает оптимальную работу силового агрегата в целом. Подробнее о том, в чем заключается принцип действия системы зажигания и как ее правильно настроить своими руками, вы сможете узнать из этого материала.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

  1. Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
  2. Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
  3. После этого происходит распределение и подача разряда на ту или иную свечу.
  4. Непосредственно свеча образует искру, которая воспламеняет смесь.

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

  1. Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве.
    Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
  2. Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то пр и использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной.
    Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
  3. Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще.
    Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).

Итак, как выставить самостоятельно угол опережения, чтобы добиться правильной работы двигателя УАЗ:

  1. В первую очередь вы должны зафиксировать свой автомобиль на одном месте, для этого потяните за рычаг стояночного тормоза. Проверните коленчатый вал так, чтобы поршень цилиндра 1 попал в ВМТ (верхнюю точку). При этом нужно добиться того, чтобы отверстие на шкиве коленвала совпадало с риской, отмеченной на крышке распределительных шестеренок.
  2. После этого с распределительного механизма следует снять крышку. После демонтажа вы сможете увидеть бегунок, который расположен внутри самой крышки, напротив контакта. При отсутствии бегунка следует еще раз провернуть коленчатый вал на 180 градусов, после чего выставить октан-корректор на 0. Используя гаечный ключ, вам необходимо будет завернуть винтом указатель к корпусу распределительного механизма так, чтобы добиться его совмещения со средней риской. Когда эти действия будут выполнены, болт крепления, с помощью которого пластины крепятся к корпусу трамблера, надо немного ослабить.
  3. Затем, удерживая на одном месте бегунок при помощи пальца для недопущения его вращения, надо аккуратно провернуть сам корпус, это позволит удалить возможные люфты в приводе. Корпус необходимо поворачивать до тех пор, пока вы не добьетесь совмещения острого конца лепестка статорного механизма с красной меткой, расположенной на роторном устройстве. После этого саму пластину надо закрепить к корпусу, используя соответствующий болт.
  4. Когда вы выполните эти действия, вам надо установить крышку контроллера на место и произвести проверку высоковольтных кабелей. Нужно удостовериться в том, что эти провода установлены в правильной последовательности с учетом порядка работы цилиндров. Когда вам удастся правильно настроить угол опережения, то необходимо убедиться в том, что вся процедура была выполнена верно.
  5. Для диагностики правильности выполненных действий надо завести мотор вашего УАЗика и подождать примерно 5-10 минут, пока силовой агрегат не прогреется. Рабочая температура мотора составляет около 90 градусов, можно подождать, пока ДВС прогреется до 80 градусов. Затем вам надо выехать на ровную дорогу и разогнать автомобиль до 40 км/час, после чего следует резко нажать на газ. В этот момент автомобиль ускорится и если при увеличении скорости до 60 км/ч из-под капота раздастся кратковременная детонация (металлический стук), то это говорит о том, что все действия были выполнены правильно.
    В случае, если детонация слишком долгая, то потребуется еще отрегулировать систему. Для этого корпус распределительного механизма нужно будет повернуть на одно деление или наполовину, при этом проворачивать его надо против часовой стрелки. Если же диагностика показала, что стука «пальчиков» вовсе нет, то угол опережения следует увеличить. Для этого механизм следует повернуть в обратную сторону.

Фотогалерея «Как правильно отрегулировать»

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

  1. Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
  2. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
  3. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
  4. Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
  5. Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

СИСТЕМА ЗАЖИГАНИЯ АВТОМОБИЛЯ УАЗ-469

Система зажигания обеспечивает надежное и своевременное воспламенение рабочей смеси в соответствии с порядком рабо­ты цилиндров двигателя. На двигателе устанавливается бата­рейная система зажигания УАЗ-469, схема которой приведена на рис. 108, состоящая из катушки зажигания, распределителя зажигания, свечей зажигания, проводов высокого напряжения и выключа­теля зажигания. Последовательно с катушкой зажигания вклю­чается резистор 14 (рис. 109), который автоматически закорачивается при пуске двигателя стартером для увеличения тока разрыва в. первичной цепи.
Катушка зажигания (рис. 109) предназначается для полу­чения импульсов высокого напряжения, обеспечивающих про­бой искрового промежутка в свечах зажигания.
Она состоит из первичной и вторичной обмоток. Первичная обмотка наматывается на вторичную. Катушка имеет сердеч­ник и кольцевой магнитопровод, изготовленные из электротех­нической стали.

Рис. 108. Схема системы зажигания УАЗ-469:
1 — аккумуляторная батарея; 2 — выключатель «массы»; 3 — регулятор напряжения; 4 — генератор; 5 — амперметр; 6 — выключатель зажигания УАЗ-469; 7 — контакты прерывателя зажигания; 8 — распределитель зажигания; 9 — конденсатор; 10 — крышка распределителя зажигания; 11 — бегунок; 12 — свеча зажигания; 13 — провод высокого напряжения; 14 — дополнительное сопротивление; 13 — дополнительное реле стартера; 16 — катушка зажигания: 17 — стартер.

Условнее обозначение расцветам проводов зажигания УАЗ-469: Г — голубой; К — красный; О — оранжевый; Ф — фиолетовый; Ч — черный.

Катушка герметизируется карбонитовой крышкой в кожухе с резиновой прокладкой. Кожух заполняется трансформаторным маслом, улучшающим изоляцию обмоток и отвод тепла.
Во избежание повреждения катушки не оставляйте зажига­ние УАЗ-469 включенным при неработающем двигателе.
Распределитель (рис. 110) предназначается для распределе­ния импульсов высокого напряжения по цилиндрам двигателя в необходимой последовательности. Он устанавливается с левой стороны блока цилиндров двигателя и приводится во вращение валиком масляного насоса двигателя. Валик распределителя вращается против хода часовой стрелки (если смотреть со сто­роны его крышки).

Рекомендуется к прочтению  Выставляем угол опережения зажигания — Honda Accord, л, года на DRIVE2

Рис. 109. Катушка зажигания УАЗ-469:
1 — крышка; 2 — контактное гнездо; 3 — винт; 4 — зажим низкого напряжения; 5 — уплотнительная прокладка; 6 — кольцевой магнитопровод; 7 — первичная обмотка; 8 — вторичная обмотка; 9 — фарфоровый изолятор; 10 — кожух катушки; 11 — транс­форматорное масло; 12 — сердечник; 13 — электротехнический картон; 14 — дополни­тельный резистор; 15 — керамический держатель; 16 — контактная пружина.

Распределитель имеет два прибора: прерыватель Тока низ­кого напряжения в цепи катушки зажигания и распределитель тока высокого напряжения.
Для автоматического изменения угла опережения зажига­ния имеются центробежный и вакуумный регуляторы.

Рис. 110. Распределитель зажигания:
1 — вакуумный регулятор; 2 — неподвиж­ная пластина прерывателя; 3 — крышка; 4 — ротор; 5 — фильц; б — уголек; 7 — ку­лачок; 8 — пресс-масленка; 9 — пластина октан-корректора; 10 — болт крепления распределителя; 11 — муфта; 12 — пружин­ный держатель штифта; 13 — втулка; 14 — корпус; 15 — грузик; 16 — подшипник; 17 — подвижная пластина прерывателя.

Для обеспечения надежности работы системы зажигания про­изводите регулировку зазора между контактами прерывателя. Перед регулированием зазора осмотрите рабочие поверхности контактов и, если они загрязнены, замаслены или обгорели, очистите их.

Свечи зажигания УАЗ-469. На двигателе применяются неразборные свечи с керамическими изоляторами, подобранными по тепло­вой характеристике. При образовании на свече нагара созда­ется утечка тока, что приводит к уменьшению вторичного на­пряжения. Подгорание электродов вызывает увеличение пробой­ного напряжения искрового промежутка свечи. При появлении перебоев в работе зажигания прежде всего проверьте зазор между электродами (рис. 111), а в случае необходимости отре­гулируйте.
Выключатель зажигания предназначен для включения и вы­ключения первичной цепи зажигания. Кроме того, выключатель обеспечивает включение стартера, контрольно-измерительных приборов, электродвигателей стеклоочистителя и отопителя.

Техническое обслуживание системы зажигания заключается в регулярной очистке ее приборов от загрязнений, в установке зажигания, в регулировках зазора между контактами прерыва­теля и своевременной смазке.
Установку зажигания проводите в такой последователь­ности:
1. Снимите крышку распределителя и ротор, проверьте со­стояние и величину зазора между контактами прерывателя (в случае необходимости отрегулируйте зазор). Поставьте ротор на место.
2. Выверните свечу 1-го цилиндра.
3. Закройте пальцем отверстие для свечи 1-го цилиндра и проверните коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха из-под пальца. Это и будет начало хода сжатия в 1-м цилиндре.
4. Проворачивайте вал двигателя осторожно до совпадения отверстия на шкиве со штифтом на крышке распределительных шестерен.
5. Проверьте, чтобы ротор стоял против внутреннего кон­такта крышки, соединенного с проводом, идущим к свече 1-го цилиндра.
6. Проверните пластину октан-корректора вместе с распре­делителем так, чтобы указатель совпал со средним делением шкалы, нанесенным на пластине.
7. Поверните слегка корпус распределителя против хода ча­совой стрелки, чтобы контакты прерывателя замкнулись.
8. Присоедините контрольную лампу с патроном концом од­ного провода к выводу низкого напряжения распределителя, а концом другого провода — к «массе» (можно воспользоваться подкапотной лампой и дополнительным отрезком провода).
9. Включите зажигание и осторожно поворачивайте корпус распределителя по ходу часовой стрелки до вспышки лам­почки.
Остановите вращение распределителя точно в момент нача­ла вспышки лампочки. Если это не удалось, операцию повто­рите.
10. Затяните крепежный винт, удерживая корпус распреде­лителя от проворачивания, поставьте крышку и центральный провод на место.
11. Проверьте правильность присоединения проводов от све­чей, начиная с первого цилиндра, в следующем порядке: 1, 2, 4, 3-й, считая против хода часовой стрелки.
После каждой установки зажигания и после регулировки зазора в прерывателе проверяйте точность установки момента зажигания, прослушивая работу двигателя при движении ав­томобиля.
Для этого прогрейте двигатель до температуры 80. 85°С и, двигаясь на прямой передаче по ровной дороге со скоростью 30. 35 км/ч, дайте автомобилю разгон, резко нажав на педаль дроссельной заслонки. Если при этом будет наблюдаться не­значительная и кратковременная детонация, то установка мо­мента зажигания сделана правильно.
При сильной детонации поверните корпус распределителя по шкале октан-корректора на одно деление против хода ча­совой стрелки. Каждое деление шкалы соответствует изменению момента зажигания на 2°, считая по коленчатому валу. При полном отсутствии детонации поверните корпус распределителя на одно деление по ходу часовой стрелки. После перестановки момента зажигания снова проверьте правильность его уста­новки.

Регулировку зазора между контактами прерывателя прово­дите в такой последовательности:
1. Освободите пружинные держатели, снимите крышку рас­пределителя и ротор.
2. Установите кулачок так, чтобы между контактами был наибольший зазор.
3. Проверьте щупом зазор между контактами: щуп должен входить в зазор, не отжимая кулачка. Зазор должен быть в пределах 0,35. 0,45 мм (рис. 112).
4. Ослабьте стопорный винт 1 (рис. 113) крепления стойки неподвижного контакта и, вращая регулировочный эксцентри­ковый винт 2, установите нормальный зазор.
5. Заверните стопорный винт и вторично проверьте зазор между контактами.
6. Установите ротор и закрепите крышку распределителя.
После первых 24 000 км пробега автомобиля выньте из обой­мы фильц кулачка распределителя и очистите (или срежьте) образовавшуюся на его краю корочку. Затем поставьте фильц на свое место таким образом, чтобы обеспечилось его касание с кулачком, а затем смажьте двумя-тремя каплями масла, при­меняемого для двигателя. При дальнейшей эксплуатации руко­водствуйтесь Таблицей смазки.

Через каждые 40 000. 60 000 км пробега:
1. Произведите текущий ремонт распределителя, во время которого распределитель разберите, все детали промойте, ос­мотрите и в случае необходимости замените. При переборке распределителя ось рычажка, ось кулачка, оси и пальцы гру­зиков смазывайте маслом для двигателя, а валик привода сма­зывайте тонким слоем смазки Литол-24, которой заполняйте и крышку масленки.
2. Замените втулки в корпусе распределителя в случае на­личия большого радиального люфта валика распределителя, вызывающего большой асинхронизм искрообразования.
3. Промойте шариковый подшипник пластины прерывателя, заложите свежую смазку и проверните его наружное кольцо относительно внутреннего.

Другие вопросы по системе зажигания

  • R1 — 1k; R2 — 6,2k; R3 — 1,8k; R4 — 82; R5 — 10; R6 — 300; R7 — 47k; R8 — 3k; R9 и R13 — 2k; R10 — 0,1; R11 и R12 — 330; R14 — 10k; R15 — 22k.
  • C1, C2, C6, C8 и C9 — 0,1mkF; C3, C5 и C7 — 2200pF; C10 и C11 — 1mkF.
  • VT1 — КТ863; VT2 — КТ630Б; VT3 — КТ848А.
  • VD1 — КС162Б; VD2 — ОД522; VD3 — КД212; VD4 и VD5 — КД102.
  • Микросхема КР1055ХП1 или КС1055ХП1.
  • Транзистор VT1 на части коммутаторов не устанавливается.

У меня то же самое было на обычном зажигании. Самое первое проверь свечи, скорее всего какая-то одна вылетела и машина просто троит. Проверь вынимая поочерёдно провода из крышки трамблёра. Я нашёл именно так. Да, и посмотри какие свечки стоят, самые лучшие поставь А11.

Вопрос не такой простой как кажется на первый взгляд. Возможна масса причин данного явления. Нестабильная работа самого стробоскопа в первую очередь. Состав смеси (богатый,бедный), наличие нестабильных контактов в электрооборудовании (в т.ч. в замке зажигания), утечка высокого напряжения через плохую изоляцию и грязные, влажные поверхности. Применение в электрооборудовании помехоподавляющих резисторов и высокоомных проводов. Если контактная система зажигания, то возможен износ подшипника в распределителе зажигания или неправильно выставленный зазор между контактами. Перечень далеко не полный, ищите и обрящете:-)

Юзаю его примерно 4 месяца — кардинально ничего не изменилось. Ощутился ряд преимуществ — двигатель работает ровнее, однако расход топлива заметно не изменился (хотя я этого ожидал). Есть возможность загерметизировать систему зажигания полностью. Какого-то особого прироста тяги не заметил. Возможно это следствие того, что штатный трамблер я тоже доводил до ума — подбирал характеристику пружинками центробежного регулятора. К моему некоторому удивлению система АСУД не выбирает оптимальный угол зажигания — датчиком зажигание можно сделать раньше или позже. Т.е. процедура выставления угла по детонации остается. В добавок мне пришлось практически сразу ее ремонтировать — был дефект печатной платы. Резюмируя скажу так — эта система позволяет уделять системе зажигания существенно меньше внимания, повысить ее «плавучесть» в воде. Но кардинальных улучшений не жди.
Фотографии:
Блок «Михайловского зажигания» АСУД ,
Катушки и датчик ,
Две катушки АСУД ,
Датчик АСУД ,
Блок АСУД ,
Блок и катушки АСУД

Нужен ли аварийный вибратор
Аварийный вибратор дает непрерывное искрообразование независимо от положения поршней, в результате смесь вспыхивает раньше необходимого момента, в режиме детонации — результат аналогичен непрерывным ударам кувалдой по поршням с частотой от 500 до 2000 раз в минуту в каждом цилиндре. Как Вы думаете, какой будет результат? Капремонт с заменой сломаных колец, расплавленных поршней, прожженых клапанов, погнутых коленвалов, задранных стенок цилиндров.
Задумавшись над вопросом — зачем такая опасная штука нужна в автомобиле — я пришел к выводу, что, возможно, аварийный вибратор поставлен военными, чтобы автомобиль после ядерного взрыва (когда выйдет из строя вся электроника, в т.ч. коммутатор) смог продолжить движение. Я думаю, что если дело дойдет до ядерной войны, то мне уже будет все равно — сможет автомобиль продолжить движение или не сможет.
Если хочется повысить живучесть автомобиля, то возить с собой лучше запасной коммутатор (и запасной статор трамблера — (У)).

Почувствовал некие «подергивания». После остановки на заправке не смог завестись. Еще симптом — при включении зажигания стрелка напряжения сразу занимает фикс. положение (когда все исправно, она через пару секунд после этого (катушка заряжается?) должна еще подняться вправо). Замена коммутатора ситуации не изменила. Отпаялся пресловутый проводок в трамблере. Попытка его нарастить привела к обрыву куска. Запасного трамблера, естественно, нет (надо возить с собой видимо «статор» в запас). Магазины не работают (воскресенье, поздний вечер). Выручил аварийный вибрвтор. Около ста километров на нем проехал. Машина бежала 80-90, правда подтупливала при попытках резко ускориться. Расход — в разумных пределах. В ногах у пассажира всю дорогу раздавался бодрящий писк.

Ну просто один в один! А вот с аварийным вибратором меня и ждал облом. Вибратор у меня был с завода неисправный. Как же далеко он улетел, после того как я это выяснил. А дальше несколько часов с троссом в руках. Теперь с собой вожу статор катушку комутатор. Все-таки лучше возить с собой дубликаты, надежней как-то.

Вариант УМЗ 4216 с раздельными катушками от 406 мотора. Главное — не перепутать местами низковольтные провода управления катушками. Главное знать, что отсчет цилиндров начинается от переднего бампера автомобиля.

Бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Момент выхода пробки соответствует началу такта сжатия. Продолжительная детонация указывает на чрезмерный угол опережения зажигания. Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Запуск двигателя любого автомобиля возможен благодаря воспламенению горючей смеси в цилиндрах силового агрегата. Как уже сказали, зажигание на УАЗ выполняет одну из основных функций при запуске силового агрегата. Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем. Система бесконтактного зажигания, которая называется транзисторной. Как после подключения производится установка зажигания для правильной работы мотора? Следующим этапом будет установка крышки контроллера на место и диагностика высоковольтных проводов.

Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.

А12БС неразборной конструкции.

Re: Нумерация цилиндров у УМЗ 417

Датчик напряжения состоит из ротора и статора. Второй вывод обмотки электрически связан с корпусом в собранном датчике-распределителе. 6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам в соответствии с порядком работы цилиндров двигателя 1–2–4–3, считая против часовой стрелки. После каждой установки зажигания проверяйте точность установки момента зажигания, прослушивая работу двигателя при движении автомобиля.

Нумерация от радиатора. Снять свечу с первого, докрутить до компрессии (пальцем проверять как зашипит), довернуть до момента зажигания (по меткам на шкиве), и смотреть на бегунок. Первый провод воткнуть туда где бегунок, а остальные соответственно в порядке по ходу бегунка.

Извиняюсь за ламерский вопрос, но предыдущий хозяин аффтомобиля утверждает, что нумерация цилиндров у УМЗ 417 идет не от радиатора, а от салона Такое встречал тока на французах.

И оба клапана первого цилиндра при этом закрыты? Шестерни ГРМ по меткам?

Поставь ВМТ в 1 цилиндре, сними трамблёр с привода (в простонародье сапожок) и смотри внутрь. Бывает привод трамблера ставят неправильно. Попробуй поставь сильно раннее зажигание, если станет лучше то переставь шестерню привода трамблера на 1 зуб. Только внимательно ставь на место привод маслонасоса.

Движение без помех: выставляем зажигание на УАЗ

Работа двигателя автомобиля невозможна без правильно установленного момента зажигания. Снимите с распределителя зажигания крышку. Например, для автомобиля ВАЗ-2106 коммутатор можно установить в свободное место между бачком омывателя и левой фарой. Просверлите 2 дырки и прикрутите коммутатор саморезами. Правильная установка угла опережения зажигания в бесконтактной системе зажигания дает возможность эксплуатировать автомобиль в комфортных условиях. Установите коленчатый вал в положение, которое соответствует углу опережения зажигания в 5 градусов. Проверьте порядок подсоединения высоковольтных проводов цилиндров двигателя.

Система зажигания – основополагающее начало для нормальной работы автомобильного двигателя. Если какие-то действия были неверными, это отразится при запуске двигателя стартером, движении автомобиля. А всего-то нужно скорректировать подачу искры – правильно установить зажигание на бесконтактной системе. Затягиваем болт при указателе на корпусе датчика-распределителя. Обязательно проверяем, как установлены провода зажигания к свечам, с учетом порядка работы цилиндров 1-2-4-3. В случае отсутствия детонации увеличиваем угол опережения зажигания.

Служит для включения и выключения тока в первичной цепи системы зажигания и для включения стартера.

Трамблер УАЗ считается одним из важных компонентов системы зажигания в транспортном средстве. Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Также система зажигания может быть электронной. В первую очередь вы должны зафиксировать свой автомобиль на одном месте, для этого потяните за рычаг стояночного тормоза.

Установку зажигания необходимо производить в случае снятия с двигателя распределителя зажигания или при нарушении опережения зажигания. ВМТ по метке на шкиве коленчатого вала двигателя (рисунок 15.13). В системе зажигания возможны следующие характерные неисправности: система зажигания не работает, система зажигания работает с перебоями, нарушен момент зажигания.

Это и будет начало хода сжатия в 1-м цилиндре. 5. Заверните стопорный винт и вторично проверьте зазор между контактами. 6. Установите ротор и закрепите крышку распределителя.

С помощью аварийного вибратора бесконтактная батарейная система зажигания УАЗ может работать в случае отказе или поломки транзисторного коммутатора или катушки статора датчика-распределителя. Для перехода на работу с аварийным вибратором необходимо отсоединить провод от клеммы КЗ коммутатора и подсоединить ею к выводу аварийного вибратора.

Это видно не только при пуске двигателя стартером, но и при самом движении автомобиля. После, нужно проверить установку проводов зажигании согласно основному порядку работы цилиндров один-два-четыре-три, отсчитывать следует против (час.стр). После того как вы установили зажигания нужно проверить правильность его установки в движении.

Транзисторный коммутатор.

И если первую можно решить с помощью катков и асфальтоукладчиков, то с дорогами — всё ГОРАЗДО СЛОЖНЕЕ.

3. Провернуть коленчатый вал до начала такта сжатия. 6. Установить крышку распределителя и подсоединить высоковольтные провода в соответствии с порядком работы цилиндров 1-2-4-3.

Добавочное сопротивление.

Наблюдается падение мощности двигателя, заметно увеличивается расход топлива и, самое главное, автомобиль начинает трясти и он может просто неожиданно заглохнуть. Если это не так, то проворачиваем коленчатый вал на 180 градусов.

Схема бесконтактного зажигания уаз

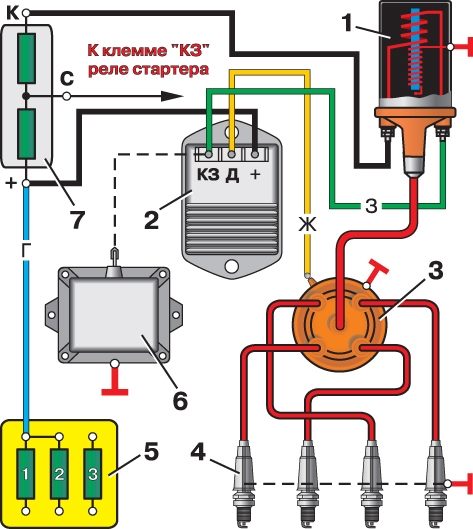

Бесконтактная система зажигания (рис. 1) включает в себя приборы:

Рис. 1. Схема бесконтактной системы зажигания

Устройство датчика-распределителя показано на рис. 2.

Датчик-распределитель имеет корпус, крышку, валик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, а также октан-корректор.

Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от частоты вращения.

Датчик напряжения состоит из ротора и статора.

Ротор представляет собой кольцевой постоянный магнит с плотно прижатыми к нему сверху и снизу четырехполюсными обоймами, жестко закрепленными на втулке.

В верхней части ротора на втулке установлен бегунок.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины.

Рекомендуется к прочтению  Как подсоединяются провода к бабине электронное зажигание. Распиновка, схема подключения и проверка катушки зажигания ваз

Статор имеет изолированный многожильный вывод, присоединенный к выводу датчика.

Второй вывод обмотки электрически связан с корпусом в собранном датчике-распределителе.

На роторе нанесена метка, на статоре стрелка, которые служат для установки начального момента искрообразования.

Катушка зажигания (рис. 3)

Сопротивление обмоток при температуре (25±10) °С, Ом:

вторичной. 13 000–13 400

Развиваемое вторичное напряжение максимальное, В. 30 000

Катушка имеет вывод высокого напряжения и два вывода низкого напряжения:

– вывод К – для соединения с выводом К добавочного сопротивления;

– немаркированный вывод – с выводом К3 коммутатора.

Добавочное сопротивление (рис. 3)

Величина активного сопротивления между выводами «+» и «С» (0,71±0,05) Ом, между выводами «С» и «К» – (0,52±0,05) Ом.

Многие владельцы УАЗов знают о капризах классического зажигания, которое иногда преподносит неприятные моменты. И нередко народные умельцы находят способы модернизации проблемного узла или целой системы. И об одном таком способе улучшения системы запуска своими руками и пойдет речь в данной публикации. На фото УАЗ 31514- надежный вездеход для многих целей

Общая концепция

Контактная схема зажигания сама по себе неплоха, ведь ею пользуется человечество с появлением первого автомобиля. Но до возможностей бесконтактного зажигания ей, конечно же, далеко. Поэтому, многие владельцы УАЗов, стремясь улучшить работу силового агрегата, перенастраивают ее. Общая схема зажигания для моделей УАЗ старых лет выпуска

И не только УАЗов, но и других отечественных авто, к примеру, переделкам подвергается и проводка Москвич 2141, и ряд других марок и моделей.

Эффект от модернизации

Что немаловажно, подкапотная и салонная электропроводка УАЗ 31514 остается практически без изменений, а сама переделка характеризуется установкой новых элементов под капотом.

  1. Двигатель начинает устойчиво работать на всех режимах;
  2. Улучшается пуск «на холодную»;
  3. Нормализуется расход топлива;
  4. Мощность двигателя достигнет паспортных данных.

Отличия систем зажигания

Основное отличие двух систем – в моменте искрообразования:

  • В классическом зажигании за это отвечает бегунок под крышкой трамблера при соприкосновении с контактом вывода на свечной провод. При этом подача высоковольтного импульса происходит с нарастанием. Он как бы смазывается, снижая мощность искры на электродах свечи.
  • В бесконтактном зажигании коммутатор формирует заряд и выдает его практически мгновенно при получении сигнала от датчика Холла. В результате свеча формирует более мощную искру. Из отечественных авто повышенной проходимости подобная бесконтактная система зажигания есть у Нивы – смотри схема электропроводки ВАЗ 21213.

Электронный коммутатор часто закрепляют в УАЗах на перегородке с левой стороны

Обратите внимание! Более мощное искрообразование способствует самоочищению свечи, т.к. топливо сгорает интенсивно, не оставляя отложений.

Что приобрести

По сути, купить нужно немного, а если у вас исправный трамблер и катушка, то перечень покупок и вовсе будет минимальным.

Итак, нужно купить:

  1. Датчик Холла;
  2. Высоковольтные провода (лучше силиконовые);
  3. Коммутатор от ВАЗ 08 .

Совет: Если же вашему УАЗу уже очень много лет, то мы рекомендуем к уже обозначенному перечню купить еще новый трамблер, катушку, а также вам потребуется проводка УАЗ 31514 с разъемами под коммутатор.

Для перенастройки и эксплуатации вам потребуется и новая схема проводки УАЗ 31514,которая приведена ниже на фото, и которую вы можете распечатать для удобства. Для нового зажигания – новая схема

Вы также можете сделать систему зажигания более мощной, модернизировав ее с помощью сразу двух комплектов:

  1. Двух коммутаторов;
  2. Двух датчиков Холла;
  3. Двух катушек зажигания.

При таком подходе каждая подсистема будет отвечать за искрообразование сразу 2-х цилиндров:

  • Первого и третьего;
  • Второго и четвертого.

Чаще всего столь серьезной переделке подвергают автомобили УАЗ, которые принимают участие в соревнованиях, либо используют профессиональные рыбаки и охотники. На представленном ниже видео рассказывается о работе двигателя с подобной системой.

Совет: если вы эксплуатируете свой УАЗ 31514 в повседневной жизни, не связанной с экстримом, то достаточно ограничится переделкой с одним комплектом – так проще ее обслуживать. Ведь на отечественных вездеходах используется проверенная схема электропроводки УАЗ.

Переделка

Собственно, сама работа сводится к переделке трамблера, у которого уже не будет высоковольтной части – формировать высоковольтные импульсы за него будет электронный коммутатор. На представленных ниже фото показано расположение двух датчиков сразу. Датчики прикреплены к основанию, а контактная пластина имеет загнутые края

Обратите внимание на форму контактной пластины:

  • Она имеет загнутые концы – датчики расположены вертикально;
  • Ровная – датчики крепятся горизонтально.

Вариант с ровной пластиной

Вариант с ровной пластиной

И тот и другой вариант – рабочие, все зависит от конструкции трамблера. В дальнейшем вам предстоит лишь отрегулировать зажигание. Инструкция проста — вы должны помнить, что начало искрообразования начинается, когда край пластины оказывается по центру датчика Холла.

  1. Проворачивайте коленвал до тех пор, пока в первом цилиндре поршень не достигнет ВМТ;
  2. Поворачивайте корпус трамблера до тех пор, пока контактная пластина не окажется в прорези датчика;
  3. Тщательно затяните все крепежные винты, чтобы устранить люфты.
  4. Запустите двигатель.

В заключение

Если все сделано правильно – система зажигания будет работать стабильно и без проблем. И ваш автомобиль улучшит свои рабочие параметры. Цена вопроса – копеешная, поскольку всю работу вы выполните самостоятельно. Удачи на дорогах общего пользования и на бездорожье!

Трамблер УАЗ считается одним из важных компонентов системы зажигания в транспортном средстве. Корректная регулировка данного механизма обеспечивает оптимальную работу силового агрегата в целом. Подробнее о том, в чем заключается принцип действия системы зажигания и как ее правильно настроить своими руками, вы сможете узнать из этого материала.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

  1. Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
  2. Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
  3. После этого происходит распределение и подача разряда на ту или иную свечу.
  4. Непосредственно свеча образует искру, которая воспламеняет смесь.

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

  1. Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве.
    Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
  2. Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то при использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной.
    Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
  3. Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще.
    Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).

Рекомендации экспертов, как правильно настроить

Итак, как выставить самостоятельно угол опережения, чтобы добиться правильной работы двигателя УАЗ:

  1. В первую очередь вы должны зафиксировать свой автомобиль на одном месте, для этого потяните за рычаг стояночного тормоза. Проверните коленчатый вал так, чтобы поршень цилиндра 1 попал в ВМТ (верхнюю точку). При этом нужно добиться того, чтобы отверстие на шкиве коленвала совпадало с риской, отмеченной на крышке распределительных шестеренок.
  2. После этого с распределительного механизма следует снять крышку. После демонтажа вы сможете увидеть бегунок, который расположен внутри самой крышки, напротив контакта. При отсутствии бегунка следует еще раз провернуть коленчатый вал на 180 градусов, после чего выставить октан-корректор на 0. Используя гаечный ключ, вам необходимо будет завернуть винтом указатель к корпусу распределительного механизма так, чтобы добиться его совмещения со средней риской. Когда эти действия будут выполнены, болт крепления, с помощью которого пластины крепятся к корпусу трамблера, надо немного ослабить.
  3. Затем, удерживая на одном месте бегунок при помощи пальца для недопущения его вращения, надо аккуратно провернуть сам корпус, это позволит удалить возможные люфты в приводе. Корпус необходимо поворачивать до тех пор, пока вы не добьетесь совмещения острого конца лепестка статорного механизма с красной меткой, расположенной на роторном устройстве. После этого саму пластину надо закрепить к корпусу, используя соответствующий болт.
  4. Когда вы выполните эти действия, вам надо установить крышку контроллера на место и произвести проверку высоковольтных кабелей. Нужно удостовериться в том, что эти провода установлены в правильной последовательности с учетом порядка работы цилиндров. Когда вам удастся правильно настроить угол опережения, то необходимо убедиться в том, что вся процедура была выполнена верно.
  5. Для диагностики правильности выполненных действий надо завести мотор вашего УАЗика и подождать примерно 5-10 минут, пока силовой агрегат не прогреется. Рабочая температура мотора составляет около 90 градусов, можно подождать, пока ДВС прогреется до 80 градусов. Затем вам надо выехать на ровную дорогу и разогнать автомобиль до 40 км/час, после чего следует резко нажать на газ. В этот момент автомобиль ускорится и если при увеличении скорости до 60 км/ч из-под капота раздастся кратковременная детонация (металлический стук), то это говорит о том, что все действия были выполнены правильно.
    В случае, если детонация слишком долгая, то потребуется еще отрегулировать систему. Для этого корпус распределительного механизма нужно будет повернуть на одно деление или наполовину, при этом проворачивать его надо против часовой стрелки. Если же диагностика показала, что стука «пальчиков» вовсе нет, то угол опережения следует увеличить. Для этого механизм следует повернуть в обратную сторону.

Фотогалерея «Как правильно отрегулировать»

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

  1. Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
  2. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
  3. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
  4. Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
  5. Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Видео «Как установить электронное зажигание на УАЗ»

Если вы не знаете, как произвести установку электронного зажигания своими руками, то ознакомьтесь с инструкцией в ролике (видео снято каналом Auto Garage).

Схема зажигания уаз буханка карбюратор. Описание электросхемы на автомобиле уаз буханка. Электрические цепи на схемах

Основной командирский автомобиль вооруженных сил – так можно охарактеризовать внедорожник УАЗ 469. И действительно, придя на смену ГАЗ-69 в 1972 году, он на долгие годы закрепил за собой эту почетную обязанность, своей выносливостью и безотказностью доказывая правильность конструкции и основных узлов.

Традиционно УАЗ 469 выпускался в двух вариантах:

  1. Грузопассажирская версия – 7 мест и 100 кг багажа;
  2. Командирская версия – 2 места для пассажиров и 600 кг багажа.

Справочно: вне зависимости от варианта исполнения, автомобиль УАЗ 469 может буксировать прицеп полной массой 850 кг.

Отраслевая нормаль 1945 года

Согласно старой системы классификации автотранспорта, действовавшей с 1945 года, УАЗ 469 выпускался под данным именем, используя буквенно-цифровое название:

  1. Буквенная аббревиатура УАЗ расшифровывалась как Ульяновский автозавод;
  2. 469 – порядковый заводской индекс, присваиваемый самим предприятием своим моделям и разработкам.

Справочно: согласно отраслевой нормали 1945 года за каждым автозаводом закреплялась определенная нумерация. Для МЗМА, выпускавшего Москвич 408 и 412 – это номера с 400 до 449, для Ульяновского автозавода – это номера с 450 по 484 и т.п.

Отраслевая нормаль 1966 года

Хотя на момент выпуска автомобиля УАЗ 469 (1972г) была принята новая отраслевая система классификации (отраслевая нормаль ОН 025270-66), автозавод продолжал использовать название по старому нормативу.

Однако, в 1985 году автопроизводителя заставили изменить название, согласно действующих требований:

  1. автомобилю был присвоен четырехзначный номер – 3151;
  2. согласно новой системы, автомобиль может называться в документации как УАЗ 3151.

Справочно: отраслевая нормаль ОН 025270-66 предписывает определять тип автомобилей по рабочему объему двигателей, длине и массе. Первая цифра указывает класс автомобиля, вторая – тип (грузовой или легковой), третья и четвертая – заводской индекс модели.

Все дальнейшие модификации и новые модели автозавод именовал согласно действующих нормативов. В частности, появившийся в 2005 году УАЗ Патриот, согласно отраслевой классификации, получил «правильное» обозначение – УАЗ-3163. Для большей идентификации заводская инструкция содержала оба названия.

Подкапотное пространство

Основным силовым агрегатом УАЗ 469 долгие годы являлся рядный 4-х цилиндровый УМЗ-451МИ карбюраторного типа. Объем двигателя составлял 2445 куб. см, мощность – 75 л.с.

С данным двигателем производства Уфимского моторного завода УАЗ 469 продержался на заводском конвейере вплоть до 1985 года.

Отличался простой однопроводной 12-ти вольтовой схемой зажигания, которая состояла из (согласно нумерации):

  1. аккумуляторной батареи (АКБ);
  2. механического выключателя «массы»;
  3. электронного регулятора напряжения заряда АКБ;
  4. генератора переменного тока;
  5. амперметра на панели приборов;
  6. замка зажигания (выключателя);
  7. контактной группы прерывателя зажигания;
  8. непосредственно распределителя зажигания (трамблера);
  9. встроенного в распределитель конденсатора;
  10. эбонитовой крышки трамблера с выводами для высоковольтных проводов;
  11. бегунка распределителя зажигания;
  12. свечей зажигания;
  13. провода высокого напряжения от катушки зажигания;
  14. дополнительного сопротивления катушки;
  15. реле стартера;
  16. непосредственно высоковольтной катушки зажигания;
  17. электрического стартера.

Справочно: на приведенной черно-белой схеме системы зажигания буквами обозначена проводка на УАЗ 469 по цвету проводов. К – красный, О – оранжевый, Г – голубой; Ф – фиолетовый и Ч – черный (по заглавным буквам названий).

Новые модификации легендарного внедорожника получили более современные моторы и измененную электрическую схему .

В частности, схема проводки УАЗ Патриот включает в себя:

  1. электронную систему впрыска топлива;
  2. бесконтактную систему зажигания;
  3. систему климат-контроля внутри салона автомобиля;
  4. систему аварийной сигнализации и т.п.
Рекомендуется к прочтению  Секретка для автомобиля на зажигание

Выводы

Автомобиль УАЗ 469 зарекомендовал себя достаточно надежным внедорожным транспортным средством многоцелевого использования. Гражданское население активно задействует его в своих целях еще и благодаря тому, что его можно обслуживать своими руками, используя заводскую документацию и советы мастеров.

Электросхема УАЗ-469 объединяет в себе все устройства и приборы, использующиеся в автомобиле. При появлении неисправностей в работе системы полноценная эксплуатация авто может вызвать трудности у автовладельца, поэтому все поломки необходимо оперативно устранять. Подробнее о неисправностях, а также профилактики проводки вы можете узнать из этого материала.

Что входит в электросхему?

Выше приведена форма схемы электрической проводки.

Вне зависимости от того, какой вы используете УАЗ — старого или нового образца — основные компоненты электросети следующие:

  1. Приборная панель. На нее выведены основные датчики и индикаторы, свидетельствующие о включении того или иного устройства. Приборка позволяет водителю знать, с какой скоростью он движется, сколько горючего осталось в баке, какая частота вращения коленвала и какова температура двигателя. Кроме того, на приборке установлено множество лампочек, загорающихся синхронно с включение тех или иных приборов.
  2. Аккумуляторная батарея. АКБ является неотъемлемым элементом любого авто, он позволяет питать оборудование автомобиля при заглушенном двигателе, а также помогает системе зажигания в запуске силового агрегата. Если батарея будет разряжена, завести мотор традиционным способом не получится — нужно будет либо подзарядить ее, либо пытаться завестись с толкача.
  3. Генераторное устройство, поломка которого также приведет к невозможности запуска двигателя. Этот узел обеспечивает напряжением все приборы и устройства, использующиеся в авто, во время езды.
  4. Блок с предохранителями. В этом устройстве находятся все предохранительные устройства, предназначенные для защиты электроцепей и устройств от перенапряжения. Если в сети происходит скачок напряжения, то основной удар на себя возьмет именно предохранитель (автор — канал Ben & Ice Video Master).

Распространенные неисправности

Что касается поломок в работе электропроводки продукта ульяновского автомобильного завода, то они такие:

  1. Разряд аккумуляторной батареи. Как мы уже сообщили, без батареи нормальная работа мотора будет невозможной, то же самое касается и электрооборудования. Разряд АКБ может произойти по различным причинам. Из-за испарения электролита или его утечки в результате повреждения корпуса АКБ, повреждения пластин внутри конструкции либо их замыкания. Обычно такие проблемы обусловлены износом прибора либо его неправильной эксплуатации.
  2. Выход из строя предохранительного устройства. Его перегорание может произойти в результате износа либо скачка напряжения. Перед тем, как установить новый предохранитель, необходимо прозвонить цепь, чтобы удостовериться в отсутствии скачков. Если же они имеют место, то нужно определить причину и устранить ее, в противном случае проблема повторится.
  3. Обрыв провода. Такая проблема актуальна не только для УАЗ, но и для других авто. Чтобы не допустить обрывов, провода должны быть уложены подальше от движущихся частей кузова.
  4. Нет контакта с прибором. Это обычно происходит в результате обрыва провода, но если он целый, то проблема кроется в контакте. Конец проводка мог просто отойти либо окислиться. Окисление — одна из основных проблем в отечественных авто.
  5. Выход из строя генератора. Сама конструкция генераторного узла довольно сложная, поэтому проблем в его работе может быть множество. Если сам генератор работает, но некорректно, в первую очередь необходимо произвести диагностику его ремня — он может быть перетянут или натянут слишком слабо, в этом случае проблему позволит решить его регулировка.

Меры профилактики

Какие меры профилактики позволят уберечь электросеть авто от неисправностей:

  • при заглушенном двигателе ограничьте использование электрооборудования, поскольку аккумулятор будет садиться быстрее;
  • время от времени осуществляйте диагностику работоспособности АКБ и проверяйте его заряд;
  • обеспечьте надежную изоляцию проводки;
  • никогда не используйте самодельные предохранители.

Многие владельцы УАЗов знают о капризах классического зажигания, которое иногда преподносит неприятные моменты. И нередко народные умельцы находят способы модернизации проблемного узла или целой системы. И об одном таком способе улучшения системы запуска своими руками и пойдет речь в данной публикации.

Общая концепция

Контактная схема зажигания сама по себе неплоха, ведь ею пользуется человечество с появлением первого автомобиля. Но до возможностей бесконтактного зажигания ей, конечно же, далеко. Поэтому, многие владельцы УАЗов, стремясь улучшить работу силового агрегата, перенастраивают ее.

И не только УАЗов, но и других отечественных авто, к примеру, переделкам подвергается и , и ряд других марок и моделей.

Эффект от модернизации

Что немаловажно, подкапотная и салонная электропроводка УАЗ 31514 остается практически без изменений, а сама переделка характеризуется установкой новых элементов под капотом.

  1. Двигатель начинает устойчиво работать на всех режимах;
  2. Улучшается пуск «на холодную»;
  3. Нормализуется расход топлива;
  4. Мощность двигателя достигнет паспортных данных.

Отличия систем зажигания

Основное отличие двух систем – в моменте искрообразования:

  • В классическом зажигании за это отвечает бегунок под крышкой трамблера при соприкосновении с контактом вывода на свечной провод. При этом подача высоковольтного импульса происходит с нарастанием. Он как бы смазывается, снижая мощность искры на электродах свечи.
  • В бесконтактном зажигании коммутатор формирует заряд и выдает его практически мгновенно при получении сигнала от датчика Холла. В результате свеча формирует более мощную искру. Из отечественных авто повышенной проходимости подобная бесконтактная система зажигания есть у Нивы – смотри .

Обратите внимание! Более мощное искрообразование способствует самоочищению свечи, т.к. топливо сгорает интенсивно, не оставляя отложений.

Что приобрести

По сути, купить нужно немного, а если у вас исправный трамблер и катушка, то перечень покупок и вовсе будет минимальным.

Итак, нужно купить:

  1. Датчик Холла;
  2. Высоковольтные провода (лучше силиконовые);
  3. Коммутатор от ВАЗ 08 .

Совет: Если же вашему УАЗу уже очень много лет, то мы рекомендуем к уже обозначенному перечню купить еще новый трамблер, катушку, а также вам потребуется проводка УАЗ 31514 с разъемами под коммутатор.

Для перенастройки и эксплуатации вам потребуется и новая схема проводки УАЗ 31514,которая приведена ниже на фото, и которую вы можете распечатать для удобства.

Вы также можете сделать систему зажигания более мощной, модернизировав ее с помощью сразу двух комплектов:

  1. Двух коммутаторов;
  2. Двух датчиков Холла;
  3. Двух катушек зажигания.

При таком подходе каждая подсистема будет отвечать за искрообразование сразу 2-х цилиндров:

  • Первого и третьего;
  • Второго и четвертого.

Чаще всего столь серьезной переделке подвергают автомобили УАЗ, которые принимают участие в соревнованиях, либо используют профессиональные рыбаки и охотники. На представленном ниже видео рассказывается о работе двигателя с подобной системой.

Совет: если вы эксплуатируете свой УАЗ 31514 в повседневной жизни, не связанной с экстримом, то достаточно ограничится переделкой с одним комплектом – так проще ее обслуживать. Ведь на отечественных вездеходах используется .

Переделка

Собственно, сама работа сводится к переделке трамблера, у которого уже не будет высоковольтной части – формировать высоковольтные импульсы за него будет электронный коммутатор . На представленных ниже фото показано расположение двух датчиков сразу.

Обратите внимание на форму контактной пластины:

И тот и другой вариант – рабочие, все зависит от конструкции трамблера. В дальнейшем вам предстоит лишь отрегулировать зажигание. Инструкция проста — вы должны помнить, что начало искрообразования начинается, когда край пластины оказывается по центру датчика Холла.

  1. Проворачивайте коленвал до тех пор, пока в первом цилиндре поршень не достигнет ВМТ;
  2. Поворачивайте корпус трамблера до тех пор, пока контактная пластина не окажется в прорези датчика;
  3. Тщательно затяните все крепежные винты, чтобы устранить люфты.
  4. Запустите двигатель.

В заключение

Если все сделано правильно – система зажигания будет работать стабильно и без проблем. И ваш автомобиль улучшит свои рабочие параметры. Цена вопроса – копеешная, поскольку всю работу вы выполните самостоятельно. Удачи на дорогах общего пользования и на бездорожье!

Правопреемником знаменитого «командирского» УАЗ 469 по праву считается УАЗ 31514, появившийся на отечественном рынке с 1993 года. Согласно отраслевой классификации, автомобиль получил новый индекс, а также бесконтактную систему зажигания, оставаясь таким же надежным и безотказным в эксплуатации, как и его предшественник.

История УАЗ 31514 началась задолго до девяностых годов – от легендарного УАЗ 469 в мирные годы хотели получить больше функциональности, что привело к его глубокой модернизации.

В результате чего появилась его «гражданская» версия УАЗ 469Б, которую от предшественницы отличали:

  1. Ведущие мосты лишились бортовых редукторов, обеспечивающих колоссальную проходимость на бездорожье;
  2. С автомобиля сняли предпусковой подогреватель;
  3. Кузов открытого типа комплектовался брезентовым тентом;
  4. Силовым агрегатом служил двигатель УМЗ-414 мощностью 80 л.с.

Справочно: металлический тент, а позднее и стеклопластиковый предлагался в качестве дополнительной опции. Также производитель сумел снизить расходы – цена существенно не изменилась.

Рестайлинг

Производитель не стал останавливаться на полученном результате, и в 1993 году вывел в свет новую модель – УАЗ 31514, которая полностью заменила на заводском конвейере УАЗ 469.

УАЗ 31514 – фото несения службы в органах правопорядка

  1. Силовым агрегатом УМЗ-4178 карбюраторного типа, объемом 2,5 литра;
  2. Также на автомобиль устанавливался двигатель ЗМ3-4021.10, который при равных параметрах выдавал на 3 л.с. больше;
  3. На поздних модификациях устанавливался дизельный двигатель ЗМЗ-5143.1, оснащенный турбонаддувом;
  4. Жесткая крыша стала нормой, и устанавливалась на конвейере;
  5. Передняя подвеска стала пружинной (рекламное видео тех лет строилось именно на этом улучшении);
  6. Автомобиль получил муфту отключения передних колес;
  7. Улучшенный салон стал нормой (сиденья с регулировкой, мягкая обивка, магнитола), в связи с чем изменилась и салонная электропроводка УАЗ 31514.

Справочно: двигатель ЗМ3-4021.10 был интересен благодаря своим соответствиям нормам экологичности ЕВРО-2. В такой комплектации автомобиль мог продаваться за рубеж.

Особенности электросхемы

Среди самых заметных особенностей УАЗ 31514, отличающих его от предшественников – раздельное лобовое стекло с перенесенными под крышу редукторами стеклоочистителей. Благодаря этому решению проводка УАЗ 31514 получила дополнительный жгут проводов для их подключения.

Также на автомобиле появилась ранее опробованная на предшественнике бесконтактная система зажигания, состоящая из (по порядку):

  1. Низковольтной катушки зажигания;
  2. Транзисторного электронного коммутатора;
  3. Датчика-распределителя (трамблера);
  4. Электрических свечей зажигания;
  5. Блока плавких предохранителей;
  6. Аварийного прерывателя;
  7. Добавочного электрического сопротивления;

Справочно: Проводка на схеме обозначена заглавными буквами цветов – К (красный), Г (голубой), Ж (желтый), З (зеленый).

Условия эксплуатации

Опытные автолюбители по-разному оценили модификацию автомобиля. В сравнении с предшественницей – УАЗ 469, новый «триста пятнадцатый»:

  1. Стал более комфортабельным, чему способствовали переделки салона и ходовой;
  2. Потерял во внедорожных качествах, поскольку получил редукторы с измененными передаточными числами.

На практике это выражалось в следующем:

  1. При эксплуатации в условиях бездорожья старый «469» легко преодолевал грязь благодаря «военным мостам»;
  2. Новый УАЗ мог «закопаться» в болотистой местности из-за установки «гражданских» мостов;
  3. Максимальная скорость «469» не превышала на трассе 90-100 км/ч;
  4. Новый УАЗ 31514 разгоняется до 120-130 км/ч.

Выводы: появление «гражданской» версии позволило Ульяновскому автозаводу удержать первенство среди отечественных внедорожников. Автомобили УАЗ по-прежнему массовые транспортные средства многих коммунальных и аварийно-спасательных служб.

Чем отличается электросхема УАЗ 31514? Машина получила совершенно отличную от прежней систему зажигания, она стала бесконтактной. При этом надежность осталась на высочайшем уровне, как и у УАЗ 2206. Выбор именно этого достижения современного автомобилестроения связан не только с электропроводкой, но и с качеством общей сборки. Все модели, включая УАЗ 390945 и прочие, поражают своей безотказностью, долговечностью, прочностью, комфортом использования.

1 — передний фонарь;
2 — фара;
3 — звуковой сигнал;
4 — плавкий предохранитель;
5 — боковой указатель поворота;
6 — добавочное сопротивление;
7 — выключатель отопителя;
8 — электродвигатель вентилятора отопителя;
9 — фонарь освещения моторного отсека;
10 — генератор;
11 — реле указателей поворота и аварийной сигнализации;
12 — свечи зажигания;
13 — сопротивление отопителя (резистор);
14 — реле стартера;
15 — катушка зажигания;
16 — датчик-распределитель;
17 — коммутатор;
18 — аккумуляторная батарея;
19 — выключатель “массы”;
20 — электроомыватель;
21 — аварийный вибратор;
22 — блок предохранителей;
23 — датчик указателя давления масла;
24 — датчик температуры охлаждающей жидкости;
25 — датчик перегрева охлаждающей жидкости;
26 — датчик аварийного давления масла;
27 — датчик недостаточного уровня тормозной жидкости; 28 — стартер;
29 — реле света фар;
30 — розетка переносной лампы;
31 — выключатель сигнализатора стояночного тормоза;
32 — выключатель сигнала торможения;
33 — спидометр;
34 — сигнализатор недостаточного уровня тормозной жидкости;
35 — сигнализатор включения стояночного тормоза;
36 — сигнализатор включения указателей поворота;
37 — сигнализатор включения дальнего света фар;
38 — микропереключатель карбюратора;
39 — стеклоочиститель;
40 — блок системы ЭПХХ;
41 — реле стеклоочистителя;
42 — электромагнитный клапан системы ЭПХХ;
43 — сигнальная лампа аварийного давления масла;
44 — сигнальная лампа перегрева охлаждающей жидкости;
45 — центральный выключатель света;
46 — выключатель аварийной сигнализации;
47 — указатель уровня топлива;
48 — указатель температуры охлаждающей жидкости;
49 — указатель давления масла;
50 — вольтметр;
51 — плафон освещения салона;
52 — выключатель плафона освещения салона;
53 — правый подрулевой переключатель;
54 — выключатель звукового сигнала;
55 — датчик уровня топлива;
56 — левый подрулевой переключатель;
57 — переключатель датчиков уровня топлива;
58 — прикуриватель*;
59 — выключатель заднего противотуманного фонаря;
60 — тепловой (биметаллический) предохранитель;
61 — выключатель зажигания;
62 — реле зажигания;
63 — выключатель света заднего хода;
64 — задний фонарь;
65 — дополнительный фонарь сигнала торможения*;
66 — фонарь света заднего хода;
67 — задний проивотуманный фонарь;
68 — фонарь освещения номерного знака;
69 — розетка прицепа*.
* Устанавливается на части автомобилей.

Представляемая модель более надежная, например, 390994, инжектор которой доставляет много проблем покупателям, требует пристального внимания к датчикам температуры. У электрооборудования УАЗ 469 или УАЗ 3303 система использовалась проще, таких проблем не было, а более поздняя электросхема УАЗ 2206 выполнена гораздо проще, что никак не влияло на надежность и качество.

Особенности модели и ее оснащения

Схема электропроводки до сих пор поражает своим качеством. Правопреемником этого транспортного средства стала другая модель 31514, которая начала выпускаться с 1993 г. сразу завоевала круг своих почитателей. Новые модели значительно отличаются от предыдущих. Не только улучшена конструкция, но и проводка. Например, электросхема УАЗ 390994, инжектор которой мог доставлять неудобство, не имела специального датчика температуры. У новых моделей предусмотрено бесконтактное зажигание. Узел включает:

  • катушку для зажигания низковольтного типа;
  • электронный транзисторный коммутатор;
  • трамблер, т.е. датчик-распределитель;
  • электрическое добавочное сопротивление;
  • особый аварийный прерыватель;
  • плавкие предохранители (устанавливается блок).

К примеру, тип 390994, инжектор которого доставлял проблемы на высоких оборотах, не имел столь качественной и проработанной проводки. А недостаток такого элемента сети не обеспечивает закрытие заслонки для впускного коллектора. Обслуживание такой системы неудобно, отсутствие всего одного датчика и делает 390994, инжектор у которого такой «проблемный», не столь востребованным. Ситуация была решена использованием лучшей системы и дополнительных кабелей.

Компоненты электропроводки УАЗ 469, УАЗ 390945 и других моделей

Электросхема УАЗ 3151 4 включает в себя 69 позиций, есть возможность дополнительного подключения специальных противотуманных фар, но требуется установка выключателя типа 343.01.03. Он будет монтироваться непосредственно на приборную панель в удобном месте. Общая схема электропроводки машины включает обширный список разных устройств.

Это передний фонарь, фары, которые при необходимости легко заменять. К общей системе подключается и звуковой сигнал. Далее схема электропроводки УАЗ включает в себя особый плавкий предохранитель, добавочное сопротивление. Цепь имеет подключение к боковым указателям поворотов, тут же помещается выключатель для отопителя.

Проводка снабжает генератор, есть точки соединения для фонаря, который освещает отсек с двигателем, выходы для вентиляторного электромотора отопителя. Современная электропроводка УАЗ предусматривает свечи зажигания, питающиеся от нее. Устанавливается реле для указателей, оно используются для обеспечения работы аварийной, поворотной сигнализации.

Схема электрооборудования имеет выходы на катушку, реле стартера, есть специальный датчик-распределитель, коммутатор. На одном участке имеются следующие точки: выключать массы, аварийный сигнализатор, аккумуляторная батарея, электроомыватель. Отдельно есть подключение для блока предохранителей и таких датчиков:

  • аварийного давления для масла;
  • показаний топлива;
  • для указателя масляного давления;
  • перегрева используемых охладителей;
  • температур используемых охладителей;
  • определения уровня тормозной жидкости.

1.Низковольтной катушки зажигания; 2.Транзисторного электронного коммутатора; 3.Датчика-распределителя (трамблера); 4.Электрических свечей зажигания; 5.Блока плавких предохранителей; 6.Аварийного прерывателя; 7.Добавочного электрического сопротивления.

Схема электрооборудования включает точки подключения для стартера, спидометра, стеклоочистителя и реле под него, блока ЭПХХ, вольтметра. Есть такие компоненты:

  • реле для фар машины;
  • розетки, используемые для питания переносных ламп;
  • выключатели стояночного тормоза, системы торможения.

Для электрооборудования УАЗ 31512(14) или УАЗ 390945 используется установка выключателей:

Источник http://cfrs.ru/repair/poryadok-deistvii-pri-ustanovke-zazhiganiya-na-avtomobile-uaz.html

Источник http://avsu-pitanie.ru/info/shema-beskontaktnogo-zazhiganija-uaz/

Источник http://pitbikecross.ru/alarm/shema-zazhiganiya-uaz-buhanka-karbyurator-opisanie-elektroshemy-na/

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
