Турбированный двигатель что это

Содержание

Что такое турбированный двигатель и чем он отличается от атмосферного

Среди всех возможных вариантов наддува двигателя внутреннего сгорания наибольшее распространение получил турбонаддув, в котором воздух подается в цилиндры при помощи специального устройства – турбокомпрессора (турбины). Вращение турбины осуществляют отработавшие газы, что позволяет существенно увеличить мощность двигателя без увеличения частоты оборотов последнего. Помимо этого, турбонаддув позволяет получать большие значения крутящего момента при небольшом расходе топлива. В сравнении с классическими конструкциями при аналогичной мощности турбированный двигатель имеет более компактные габаритные размеры.

Устройство системы турбонаддува

На практике турбонаддув применяется как на моторах, использующих дизельное топливо, так и на бензиновых. Однако наиболее часто эта система встречается именно на дизельном двигателе, поскольку для них характерна высокая степень сжатия, меньшая температура выхлопа и низкие обороты коленчатого вала. Более высокая степень сжатия обеспечивает повышение мощности турбированного двигателя и увеличивает его КПД.

В бензиновых моторах температура отработавших газов выше, что может спровоцировать эффект детонации, приводящий к быстрому износу поршневой группы. Для предотвращения этого явления необходимо использовать бензин с более высоким октановым числом, что не всегда является экономически выгодным.

Принцип работы турбины

Система турбонаддува состоит из следующих элементов:

  • Воздухозаборник;
  • Воздушный фильтр;
  • Перепускной клапан – регулирует подачу отработавших газов;
  • Дроссельная заслонка – регулирует подачу воздуха на впуске;
  • Турбокомпрессор – повышает давление воздуха во впускной системе. Состоит из турбинного и компрессорного колес;
  • Интеркулер – охлаждает воздух, способствуя лучшему наполнению цилиндров и снижению вероятности детонации;
  • Датчики давления – фиксирует давление наддува в системе;
  • Впускной коллектор – распределяет воздух по цилиндрам;
  • Соединительные патрубки – необходимы для крепления элементов системы между собой.

Принцип работы турбонаддува

Принцип работы системы турбонаддува заключается в следующем:

  • Отработавшие газы двигателя, проходя через турбокомпрессор, раскручивают турбинное колесо.
  • Вращение турбинного колеса передается компрессорному, поскольку они закреплены на одном валу.
  • Компрессор сжимает воздух, поступающий из воздухозаборника, и направляет его в интеркулер.
  • В интеркулере воздух охлаждается и поступает на впуск в цилиндры двигателя.

В турбокомпрессоре предусматривается возможность регулировки давления выхлопных газов на лопасти турбины с целью не допустить превышение давления наддува в системе. Это осуществляется с помощью перепускного клапана, который приводится в движение пневмо- или электроприводом. В свою очередь, управление приводом осуществляется электронным блоком управления, который считывает информацию с датчика давления.

Особенности эксплуатации турбированных двигателей

На режимах разгона автомобиля в силу инерционности системы возникает явление, получившее название “турбояма”. Сущность явления заключается в следующем:

  • Автомобиль движется с небольшой постоянной скоростью.
  • Турбина вращается в соответствующем режиме.
  • При резком нажатии на педаль ускорения в цилиндры двигателя подается больше топлива.
  • После его сгорания образуются отработавшие газы, которые с большей силой воздействуют на турбину и увеличивают мощность двигателя. Однако происходит это с некоторой временной задержкой.

Таким образом, между моментом нажатия на педаль и фактическим ускорением автомобиля присутствует некоторая временная задержка – “турбояма”. Также данное явление проявляется в виде недостатка крутящего момента на малых оборотах двигателя.

Виды систем турбонаддува

Производители разработали различные способы избавления от “турбоямы”:

  • Турбина с изменяемой геометрией. Конструкция предусматривает изменение сечения входного канала. За счет этого выполняется регулирование потока отработавших газов.
  • Два турбокомпрессора, установленных последовательно (Twin Turbo). На каждый режим работы (обороты двигателя) предусматривается свой компрессор.
  • Два турбокомпрессора, установленных параллельно (Bi Turbo). Схема разбиения на две турбины снижает инерцию системы, и турбояма становится не так ощутима.
  • Комбинированный наддув. Устройство предусматривает и механический, и турбонаддув. Первый включается при низких оборотах, второй при высоких.

Что такое турботаймер и для чего он необходим

Другой стороной инерционности системы с турбокомпрессором является необходимость снижать обороты постепенно. Нельзя резко выключать зажигание после того, как двигатель работал на высоких оборотах. Это обусловлено тем, что подшипники будут продолжать вращение, а поскольку масло не будет подаваться в систему – возникнет повышенное трение. Оно, в свою очередь, спровоцирует быстрый износ вала турбины.

Для решения этой проблемы применяется турботаймер. Это устройство устанавливается на приборной панели и подключается в цепь зажигания. После выключения зажигания ключом система запускает таймер, который глушит двигатель спустя некоторое время, давая возможность турбине снизить обороты до приемлемых значений.

Достоинства и недостатки системы турбонаддува

Подводя итоги, можно выделить плюсы и минусы использования на моторе турбонаддува. В числе достоинств:

  • увеличение мощности двигателя;
  • повышение КПД двигателя;
  • снижение расхода топлива.

К минусам можно отнести:

  • низкий крутящий момент на малых оборотах двигателя;
  • более высокая стоимость;
  • более сложное обслуживание и эксплуатация.

По своему внутреннему устройству турбированный двигатель практически ничем не отличается от классического атмосферного мотора. А свое название он получил из-за специальной системы турбонадува, которая обеспечивает нагнетания давления в цилиндрах. В ее состав входит турбокомпрессор, охладитель или, как его еще называют интеркулер, а также сама турбина. Данная незамысловатая система использует энергию отработанных газов для нагнетания сжатого воздуха в камеру сгорания. Для этого приемный патрубок турбины соединен с выпускным коллектором, откуда и поступают газы, раскручивающие турбину и компрессор, который, находится на одном валу с турбиной и нагнетает давление в цилиндрах.


Принцип работы турбированного двигателя.

Таким образом в камеру сгорания попадает больший объем воздушной смеси, давая возможность топливу сгорать в полном объеме и выделять при этом больше энергии. Для того, чтобы сделать этот процесс еще более эффективным, турбина оснащается интеркулером, который охлаждает атмосферный воздух, тем самым уменьшая занимаемый им объем и позволяя закачать в двигатель еще больше кислорода за один такт.

Турбированный двигатель имеет как немало сторонников, так и тех, кто считает, подобная система отличается крайней ненадежностью. Попробуем разобраться, какие доводы в пользу каждой из точек зрения существуют.

В первую очередь турбина привлекает внимание любителей быстрой езды, даже при сравнительно небольшом объеме ДВС она позволяет добиться впечатляющей разгонной динамики. К примеру, турбированный двигатель с объемом 1,8 литра может выдавать около 200 л.с., что уже обеспечивает хороший набор скорости.

Другое преимущество, которое получает владельцы турбированных моторов — снижение расхода топлива в расчете на общее количество лошадиных сил. Поскольку камера сгорания наполняется большим объемом воздуха, то и эффективность сгорания топливной смеси при этом возрастает. Очень важно учитывать, что если сравнивать показатели по потреблению горючего, исходя исключительно из объема силового агрегата, то турбированный двигатель будет наоборот потреблять больше топлива в сравнении с классическим атмосферным агрегатом.


Принцип работы турбокомпрессора и турбины.

А что же говорят те, кто выступает против турбированных двигателей? У них также достаточно аргументов:

  • Повышенные требования к качеству топлива и смазочных материалов. Заправляться придется только на проверенных станциях, а замена недешевого синтетического масла обязательно должна производиться вовремя (как правило, один раз в 10 000 км) и в строгом соответствии с предписаниями производителя.
  • Долгий прогрев автомобиля в холодное время года, а, следовательно, увеличенный расход топлива зимой.
  • Ресурс как турбины, так и самого двигателя в этом случае не превышает 120-150 тысяч километров. После этого, мотор обычно требует капитального ремонта, а турбина и вовсе меняется на новую. В обоих случаях для владельца это приведет к дополнительным расходам.

Таким образом, эксплуатация турбированного двигателя, хотя и дает его обладателю преимущества в динамике над схожими по объему атмосферными моторами, но требует гораздо более бережного и внимательного отношения. Плюс обслуживание машины с турбинной обойдется дороже, вследствие использования более дорого масла и более частом интервале его замены.

Читайте также: Чем отличается турбина от компрессора и что лучше?.

По своей сути конструкция турбированного двигателя полностью идентична конструкции атмосферного, как собственно и алгоритм функционирования обоих моторов. Отличия между ними заключаются в способе подачи воздуха в камеру сгорания. У турбированного этим занимается специальная система, использующая энергию отработанных газов. В классическом атмосферном моторе воздух попадает в камеру сгорания под действием обычного атмосферного давления, вследствие чего этот ДВС и получил свое название.

Рекомендуется к прочтению  Какой уровень масла в двигателе правильный? Последствия низкого/высокого уровня масла

Однозначно сказать, какой тип двигателя — турбированный или атмосферный лучше нельзя. Каждый решает самостоятельно, что для него важнее — динамические характеристики или простота в обслуживании и более длительный ресурс эксплуатации. Конечно, для спокойной и равномерной езды обычный атмосферник выглядит предпочтительнее, но вот, когда нужно совершить резкий маневр на дороге, например, быстро обогнать впереди идущую машину, дефицит лошадиных сил может сразу дать о себе знать.

Выбирая автомобиль лучше сразу определиться, чего вы хотите от него и на какие жертвы готовы при этом пойти. Дороговизна в обслуживании и необходимость переборки мотора уже на 150 тысячах могут отпугнуть начинающего автолюбителя, с другой стороны возможность получить под капотом 200 л.с. при объеме всего в 1,8 литра также выглядят очень привлекательно. Поэтому, выбирая турбированный двигатель, будьте готовы, что вложить в него придется значительно больше чем в атмосферный, особенно если машина не новая и предыдущий владелец халатно относился к ее обслуживанию.

Читайте также: Что такое компрессор в автомобиле и как он работает.

Современные тенденции автопроизводителей сделали ставку на компактный турбированный двигатель. Это дало ряд преимуществ, среди которых компактность, экономичность, экологичность и максимальный КПД при малых объемах.


Основные отличия турбированного двигателя от атмосферного

Если атмосферный двигатель подразумевает впуск воздуха посредством разряжения, созданным поршнем, то с турбированным мотором все иначе. Для максимально эффективного сгорания топлива необходимо большое количество воздуха, чего невозможно добиться от атмосферника, поэтому нужно было воздух, в большом объеме, «затолкать».

В атмосферном силовом агрегате крутящий момент и мощность во многом зависит от объема цилиндров, что и стало основным отличием от турбомоторов.

Особенности турбированных двигателей

Принцип работы турбины состоит в принудительном нагнетании воздуха под давлением в цилиндры. Такое действие позволяет увеличить рабочий объем камеры сгорания за счет сильного сжатия, поэтому при равном объеме двигателя, разница в мощности между атмосферником и турбомотором колоссальная.

Главные предпосылки появления турбированных моторов:

  • Невозможность существенного увеличения мощности без увеличения объема и количества цилиндров (отсюда мы имеем агрегаты V8 и V12)
  • «Выжимание» максимальной мощности с помощью уменьшения камеры сгорания увеличивает степень сжатия, а значит работа двигателя без детонации невозможна. Детонация разрушает поршни.
  • Любые манипуляции по увеличению мощности атмосферника увеличивают расход топлива, а также делают невозможным комфортную эксплуатацию во всем диапазоне оборотов двигателя.

Изначально в массовое производство был запущен дизельный турбированный двигатель – такие моторы «наматывали» миллионы километров без особых проблем. В 80-х годах прошлого века среди легковых автомобилей начали появляться бензиновые турбоагрегаты.

Стоимость таких автомобилей существенно отличалась от обычных. До 90-х годов широко использовались механические нагнетатели, приводящиеся в движение через ремень от коленвала. Конструкция довольно проста и надежна, о чем свидетельствует яркий пример в лице двигателя Mercedes-Benz M111 E23 Compressor.


Позднее решено было переходить на турбокомпрессор, работающий от выхлопных газов, так как механический нагнетатель забирал значительную мощность на раскручивание лопастей.

Как работает турбина

Турбина состоит из двух частей:

  1. Холодная – всасывает и раскручивает впускной воздух,
  2. Горячая – раскручивается воздух посредством движения выхлопных газов.

В турбине установлен картридж с лопастями, которые от движения воздуха раскручиваются вплоть до 150 000 оборотов в минуту, создавая давление. Вращаются лопасти на подшипниках, а за смазывание и охлаждение отвечает подача масла с двигателя.

Так как при резком повышении давления воздух сильно нагревается, был изобретен интеркуллер, охлаждающий воздух до нужной температуры.

Во впускной магистрали установлен клапан, отвечающий за сброс избыточного давления впускного воздуха (Blow off), а также вестгейт, ограничивающий количество отработанных газов, попадающих в турбину, что позволяет избежать резкого роста повышения оборотов крыльчатки (простыми словами-ограничитель).


Работа турбины крайне проста: в горячую часть турбины попадают отработанные газы и раскручивают крыльчатку. В холодной части раскрученная крыльчатка всасывает большое количество воздуха, который проходит через интеркулер, и в охлажденном состоянии попадает в цилиндры. После того, как отработанные газы раскрутили турбину, они идут далее по выпускной магистрали.

Турбированный двигатель, плюсы и минусы

Сначала о преимуществах:

  1. Возможность с малого объема “выжать” большую мощность, зачастую это 100 л.с. на каждый литр объема.
  2. Крутящий момент уже с холостых оборотов дает уверенную тягу, но только в случае, если турбина маленькая, она раскручивается быстрее.
  3. Диапазон крутящего момента широкий.
  4. Расход топлива, при одинаковой мощности с атмосферным моторов, явно ниже.
  5. Возможность увеличивать мощность с помощью прошивки на 20-30% без вреда ресурсу и комфорту движения.
  1. Ресурс турбины современных авто едва достигает 100 тыс.км.
  2. Возникновение «турбоямы», процесса между провалом и резким набором скорости из-за ожидания раскрутки турбины.
  3. Стоимость ремонта дороже, обслуживать двигатель нужно чаще.
  4. Возрастает потребность в качественном масле и топливе.

Отличие от механического нагнетателя

Приводной нагнетатель широко используется на американских автомобилях с V-образными «восьмерками». Явной потери мощности не ощущается в силу большого объема, зато компрессор уже с холостых оборотов обеспечивает стабильный крутящий момент. К тому же, конструктивно приводной компрессор удобнее и дешевле, чем установка двух турбин.

Турбина, работающая от выхлопных газов, значительно повышает КПД, а его сопротивление приравнивается к 0, так как используется энергия отработанных газов.

У приводного компрессора есть два недостатка: повышенный шум работы и потери мощности на раскручивание.

Основной проблемой турбированного двигателя является незнание правильного ухода и обслуживания таких агрегатов. Турбомоторы требуют более частого внимания, в таком случае дорогой ремонт турбины можно отсрочить на долгие годы.

Турбированный двигатель что это

Двигатель с турбонаддувом. Плюсы и минусы турбированных двигателей.

Для повышения эффективности двигателя может применяться весьма эффективная система, которая носит название двигатель с турбонаддувом. Применение системы подобного плана способствует не только увеличению мощности двигателя, но и позволяет экономить топливо при его работе. При этом токсичность отработанных газов значительно снижается.

Что такое турбонаддув?

Турбонаддув — система принудительного нагнетания воздуха в цилиндры двигателя, в следствии чего в камеру сгорания попадает большее количество топливно-воздушной смеси. Увеличение количества топливно-воздушной смеси повышает среднее эффективное давление в цилиндрах, что приводит к существенному увеличению мощности двигателя при его неизменных конструктивных параметрах. Работает двигатель с турбонаддувом за счет использования энергии отработавших газов либо за счет приводного нагнетателя, который жёстко связан с двигателем и тратит на свою работу часть его мощности.

Как работает двигатель с турбонаддувом?

В основу принципа положена сила энергии, которой обладают отработанные газы. Она приводит в движение колесо турбины. Оно, в свою очередь, способствует вращению колеса компрессора. В этом свою помощь оказывает роторный вал. Задача компрессорного колеса состоит в сжатии воздуха. Он нагревается, а после поступления в интеркулер подвергается охлаждению, и осуществляется подача в цилиндры.

1 – воздушный фильтр; 2 – воздухоподводящий рукав низкого давления; 3 – клапан ограничения наддува; 4 – турбокомпрессор; 5 – дроссельный узел; 6 – воздухоподводящий рукав охлажденного наддувочного воздуха; 7 – радиатор охлаждения наддувочного воздуха (интеркулер); 8 – воздухоподводящий рукав горячего наддувочного воздуха; 9 – воздухозаборник

Насколько интенсивно будет работать система, зависит от характера работы самого силового агрегата. При этом следует сказать о том, что жесткая связь турбонаддува с коленвалом движка отсутствует. Энергия отработанных газов растет с увеличением числа вращений движка. Чем сильнее работает мотор, тем интенсивнее возрастает энергетический потенциал. Следовательно, растет и подача сжатого воздуха.

На рисунке показан принцип работы одного из главных элементов устройства системы турбонаддува — турбокомпрессора

Однако не все здесь так просто. Имеется ряд факторов, которые являются сдерживающими в применении турбрнаддува. Прежде всего, к таким факторам можно отнести детонацию. Возникновение ее элементарно обусловлено тем, что бензиновый агрегат просто резко увеличивает свое вращение. Другим фактором являются значительные температурные параметры, которые имеют отработанные газы. Это обеспечивает значительный нагрев турбонагнетателя и двигателя с турбонаддувом в целом.

Из чего состоит система турбонаддува?

Основной элемент системы турбонаддува -турбокомпрессор

Конструктивно в состав устройства турбонаддува входит турбокомпрессор, интеркулер, устройство, регулирующее давление наддува и другие узлы. Однако первую скрипку в такой конструкции играет турбокомпрессор. При помощи него и обеспечивается рост давления в системе впуска воздуха.

Вот так выглядит интеркулер

Воздушные массы необходимо каким-то образом охлаждать. Для этой цели в конструкции предусмотрен интеркулер. Охлаждая сжатый воздух, поступающий из компрессора, он способствует повышению его плотности. В результате этого увеличивается давление. Конструктивно он представляет собой радиатор, причем тип его может быть как жидкостный, так и воздушный.

Фото регулятора наддува(перепускной клапан)

Система управляется посредством регулятора наддува. Он представляет собой не что иное, как перепускной клапан. Основное предназначение его состоит в ограничении давления отработанных газов. Они не все направляются на турбинное колесо: определенное их количество идет мимо него. При этом давление наддува становится оптимальным. Клапан приводится в действие с помощью пневматики или электричества. Датчик посылает сигналы, в результате чего наблюдается срабатывание клапана.

Рекомендуется к прочтению  Как самому помыть двигатель автомобиля?

Фото дроссельной заслонки от бензинового двигателя Jaguar 4.4

Предусматривается и предохранительный клапан. Дроссельная заслонка может резко закрыться, что обусловит резкий скачок воздуха. Работа этого клапана и состоит в защите от подобных действий.

Два параллельных турбокомпрессора Coyote 5.0L V8

В случае агрегатов достаточно большой мощности применяется система, предполагающая два параллельных турбокомпрессора.

Если турбины на силовой агрегат устанавливаются последовательно, то это обеспечивает повышение производительности за счет работы различных турбокомпрессоров при разной частоте вращения мотора. Разработчики на месте не стоят, а стараются идти вперед. При этом он вместо двух устанавливает три и даже четыре последовательных турбокомпрессора.

Минусы турбированных двигателей

В целом все минусы турбонаддува состоят в слудующем:

  • Увеличенный расход топлива. При равных объемах, двигатель с турбонаддувом будет потреблять больше топлива примерно на 20%, но и выдавать лошадиных сил на 70% больше. Для кого то это может быть плюсом, но большинству автовладельцев это может быть и не нужно.
  • Ресурс турбо двигателя. Поскольку по мощности двигатель становится сильнее, а характеристики общего плана остаются неизменными, происходит износ весьма интенсивного характера основных узлов. Результатом этого является уменьшение ресурсных возможностей двигателя.
  • Масляное голодание. К недостаткам можно отнести и то, что снижается устойчивость к износу поршневой группы. Ресурс самой турбины существенно снижается. Этому способствует то, что давление со стороны картерных газов возрастает. Если работа в таких условиях наблюдается продолжительное время, то может возникнуть «масляное голодание». Оно в свою очередь может привести к поломке турбокомпрессора. Проблемы со стороны такого важного узла могут обусловить поломку самого мотора.
  • Турбояма и турбо подхват. Существуют такие понятия, как турбояма и турбо подхват. Первая имеет место в ситуациях, когда резко нажимают на педаль газа. Когда происходит преодоление турбоямы, резко увеличивается давление турбонаддува. О явлении турбоямы мы уже писали ранее в статье, кому интересно, можете почитать.
  • Качественное топливо и масло. Заправлять придется топливо только самого высокого качества, в противном случае турбина может очень быстро умереть. Помимо этого, использование турбин предполагает наличие моторных масел особых сортов. При этом сроков обслуживания непременно надо придерживаться в соответствии с рекомендациями производителя. Высокие требования при этом предъявляются и к воздушному фильтру, который менять придется в 2 раза чаще, чем на атмосферном двигателе.
  • Дорогостоящий ремонт и обслуживание. Конструкция и устройство турбины довольно сложны и применяются там только качественные материалы, поэтому и стоимость их не маленькая. А если к этому прибавить и дороговизну самой работы, то общая стоимость обслуживания и ремонта выходит круглой суммой. Так, например, стоимость капитального ремонта турбины в хорошем сервисе может составлять от 1000 до 1500 долларов США.

К недостаткам турбированного двигателя можно отнести дорогостоящий ремон и обслуживание турбины

Не смотря на все сказанные минусы, двигатели с турбонаддувом — это будущее автомобилестроения на основе двигателей внутреннего сгорания(мы считаем что реальное будущее все же за автомобилями с электродвигателями). На текущий момент самые совершенные системы турбонаддува считаются двигатели TSI (Volkswagen) и TFSI (Audi). Но не сильно отстают и японские производители, такие как EJ20 (Subaru), 13B-REW (Mazda), RB26DETT (от Nissan), 2JZ-GTE (Toyota), 4G63 (Mitsubishi) и т.д.

Выбираем двигатель — турбированный или атмосферный?

двигатели

Каждый автолюбитель рано или поздно предстает перед выбором: машину с каким мотором, атмосферным или турбированным, ему приобрести. И у тех, и у других силовых установок есть свои достоинства и недостатки. О них – наш сегодняшний материал.

Турбированный или атмосферный двигатель

Плюсы и минусы атмосферного мотора.

Прежде всего, поясним, что собой представляет двигатель, который в обиходе называется атмосферным. Это двигатель внутреннего сгорания, в котором подаваемый через карбюратор или инжектор воздух участвует в образовании топливной смеси (1 часть бензина и 14 – воздуха), которая, воспламеняясь, создает энергию, приводящую в движение рабочие части мотора.

Не будем вдаваться во все подробности работы таких двигателей – это не цель данного материала. Человеку, который выбирает автомобиль с атмосферным мотором, но все же поглядывает в сторону турбированного агрегата, важно понять, какие преимущества и недостатки есть у того мотора, которым будет оснащена его машина.

Плюсы атмосферного двигателя.

Как показывает практика эксплуатации атмосферных двигателей, неважно, бензиновых или дизельных, срок их ресурсной эксплуатации может исчисляться сотнями тысяч километров пробега.

Известны факты, когда некоторые американские атмосферные двигатели «выхаживали» по 300-400, а то и по 500 тысяч километров без капитального ремонта. Причем, были экземпляры моторов-рекордсменов, которые устанавливали на другие автомобили, так как «родной» кузов уже сгнивал, и силовая установка работала до капремонта еще не один десяток тысяч километров пробега.

2. Надежность и простота эксплуатации.

Читайте также: Как избежать серьёзной поломки автомобиля

Такие рекордные показатели обусловлены относительной простотой конструкции атмосферных двигателей и их «лояльному» отношению к качеству топлива и моторного масла. Атмосферный двигатель неплохо переваривает даже самый паршивый бензин, которого в наших краях пруд пруди.

Конечно, при частой заправке таким горючим и у атмосферника могут наступить перебои в работе, но восстановить его жизнедеятельность будет в разы дешевле, чем у того же турбированного агрегата.

Упомянутая выше относительная простота конструкции атмосферного двигателя предполагает и его высокую ремонтопригодность. То есть, в случае выхода из строя того или иного узла двигателя его ремонт обойдется в сумму меньшую, чем ушла бы на починку мотора, оснащенного турбонаддувом.

Недостатки атмосферных двигателей

К ним можно отнести большую массу самого агрегата, меньшую, нежели у турбированного двигателя с аналогичным объемом, мощность, неспособность поддерживать высокую мощность при езде в гористой местности с разреженным воздухом.

Наконец, автомобиль с атмосферным двигателем проигрывает турбированному в динамике.

Читайте также: Перегрев двигателя автомобиля!турбированный двигатель

Плюсы и минусы турбированного мотора

Первый турбированный двигатель был изобретен ее в 1905 году, а на легковых автомобилях моторы такого типа начали применять в середине ХХ века. Принцип его работы состоит в том, что установленная на двигатель турбина использует выхлопные газы, чтобы создавать принудительное давление воздуха, который поступает в цилиндры, где образуется топливная смесь. Под воздействием давления в цилиндры закачивается большее количество воздуха, чем у атмосферного двигателя, что влечет за собой увеличение мощности двигателя (в среднем до 10%).

Плюсы турбированного мотора

1.Мощность К преимуществам турбированных моторов можно отнести высокую мощность при одинаковом с атмосферным двигателем рабочем объеме, более высокий крутящий момент – это сказывается на лучшей, чем у «атмосферника» динамике.

К тому же турбированный мотор экологичнее (более эффективное сгорание топлива в цилиндрах).

1. Сложности в эксплуатации.

Такая силовая установка более чувствительна к качеству топлива и моторного масла (для турбированных двигателей рекомендовано к использованию специальное масло). Срок службы масла и масляного фильтра в таком двигателе сокращен, по сравнению с таковым у атмосферного, в полтора – два раза из-за того, что турбине приходится работать при более высоких температурах.

Необходимо тщательно следить за состоянием масла и фильтра и менять их с рекомендованной производителем двигателя периодичностью. Также нужно следить за состоянием воздушного фильтра: если он будет забит, это ухудшит работу компрессора.

2. Расход топлива

Читайте также: Адаптивная подвеска — я сделаю это сама.

Еще один минус турбированного мотора – повышенный, по сравнению с атмосферным, расход топлива. Из-за того, что для приготовления смеси в цилиндрах используется больший объем воздуха, туда подается больший объем горючего. Не следует забывать, что турбина быстрее изнашивается, если сразу же при остановке автомобиля отключать мотор.

Поэтому для продления срока эксплуатации турбины нужно давать мотору некоторое время поработать на холостых оборотах, чтобы охладилась турбина, и только затем выключать ее.

Словом, у обоих типов двигателей есть свои положительные и отрицательные стороны. Поэтому перед покупкой автомобиля с атмосферным или турбированным мотором нужно тщательно взвесить все за и против и лишь затем делать обдуманный выбор.

Удачи Вам на дорогах!

По материалам: avto-opel.com

Атмосферный двигатель или турбированный — быть или не быть?

Долгожданная тема: атмосферный двигатель или турбированный. Очень многих автомобилистов интересует этот злободневный вопрос. Что выбрать и на чем ездить как можно дольше.Вопрос неоднозначный и требует детально разобраться в плюсах и минусах тех и других моторов.

Атмосферный двигатель или турбированный

И так, атмосферный или турбированный двигатель. Если взять изначально их различие, то конструктивно двигателя не отличаются. Различие состоит лишь в том, что в систему впуска добавляется усиленный поток воздуха и соответственно меняется подача топлива в сторону его увеличения.

На атмосферный двигатель можно установить систему наддува, то есть турбину, усиливающую поступающий воздушный поток в систему впуска, подкорректируем подачу топлива, вот вам и турбированный двигатель.

Рекомендуется к прочтению  Самые надежные современные двигателя: ТОП-10

Разберем глубже что такое атмосферный и турбированный.

Атмосферный двигатель

Что значит атмосферный? Как уже было сказано выше, атмосферный двигатель не имеет систему нагнетания воздуха в систему впуска.

Воздух засасывается естественным образом, поршни на впуске засасывают воздух, создавая отрицательное давление в фазе впуска. В этом цикле вместе с воздухом засасывается и топливо, образуя топливную смесь, необходимую для того или иного режима работы мотора.

Для хорошей продувки, так называют хорошую наполняемость рабочей смесью и отводом отработавших газов, на современных атмосферных моторах устанавливают по четыре клапана на цилиндр. Два на впуск и два на выпуск.

В этом случае обеспечивается максимальная эффективность мотора, относительно его объема цилиндров и соответственно максимальная мощность.

Плюсы атмосферного двигателя:

  • повышенный ресурс;
  • простота конструкции;
  • потребление низкооктановых марок топлива;
  • меньший расход масла;
  • больший пробег до замены масла;
  • прогрев двигателя быстрее.

Минусы атмосферного двигателя:

  • меньшая мощность;
  • расход топлива высокий;
  • менее экологичный.

Турбированный двигатель

Как было сказано выше, это атмосферный мотор с установленной на него турбиной. Примерно так можно представить турбированный двигатель. Но установкой турбины просто не обойдешься.

Турбина работает от движения выхлопных газов, раскручивая вал с крыльчаткой до бешеных оборотов. На другом конце вала турбины находится крыльчатка, так называемого компрессора, которая подает воздух под давлением во впускной коллектор.

Компрессор нагнетает воздух, его поступает в цилиндры гораздо больше чем в атмосферном моторе. За счет этого появляется возможность создавать готовой горючей смеси в несколько раз больше за один такт впуска. В турбированном конечно при сгорании этой смеси и энергии выделяется больше, результат — резкое повышение мощности.

Коленвал, распредвалы, шатуны, поршни, клапана в турбированном остаются такими же как на атмосферном моторе.

Чтобы турбированный двигатель работал стабильно и долго, требуется много доработок и усовершенствований, связанных со смазкой турбины и охлаждением подаваемого воздуха.

Турбированные двигатели более оборотистые, более мощные, работают при боле высоких температурных режимах.

Кроме турбины, турбированный движок дополняется дополнительным радиатором (интеркулер), который служит для охлаждения воздуха, поступающего в систему впуска.

Интеркуллер необходим для того, чтобы смесь не поступала в цилиндры сильно разогретой, чтобы спасти его от детонации и перегрева.

Плюсы турбированного двигателя:

  • увеличенная мощность;
  • уменьшенные размеры и вес;
  • уменьшенный совакупный расход топлива.

Минусы турбированного двигателя:

  • уменьшенный ресурс;
  • требует качественное масло;
  • требует качественное топливо;
  • увеличенный расход масла;
  • плохой прогрев;
  • потребность чаще менять масло.

Подводим итог

И так, атмосферный двигатель или турбированный. Из рассмотренных факторов делаем вывод.

Тем, кому не нужны лишние заморочки с частыми заменами и доливом масла, более дешевое обслуживание. Для тех кому не нужно втапливать, быстро разгоняться, тем кто любит размеренный принцип вождения автомобиля, то их больше устроит атмосферный.

Хотя сейчас и не турбированные двигатели довольно живые и на них неплохо можно гонять.

Тем, кто не гнушается заботой о своем железном коне, тем, кто уважает мощные автомобили, и не считается с повышенными расходами на обслуживание авто. Тем, кто любит с места тапкой в пол и перегрузки как в самолете, то однозначно, только турбированый двигатель.

Народная статистика гласит, турбированный двигатель обходится в эксплуатации примерно в три раза дороже.

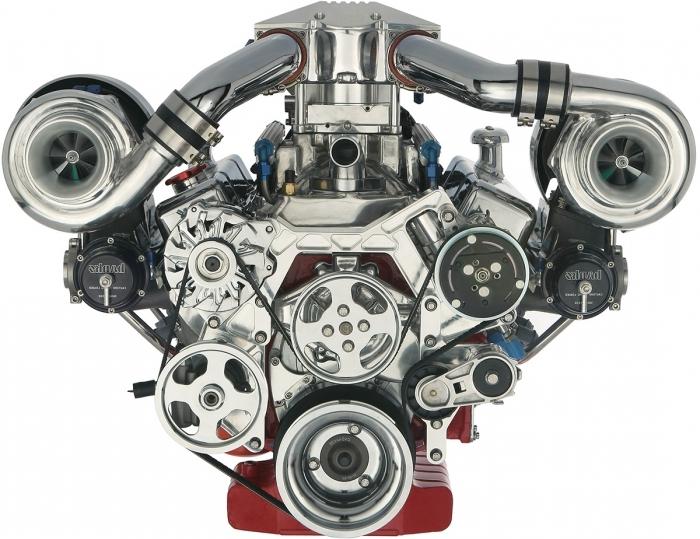

Турбированный двигатель

Турбированный двигатель

Турбированный мотор – это силовой агрегат, в котором подача воздуха в цилиндры осуществляется посредством специального устройства – турбины. Мощность турбированного двигателя значительно больше, чем у обычного атмосферного. В этой статье мы расскажем, как работает турбированный двигатель, какие он имеет преимущества и недостатки, а также как правильно его эксплуатировать.

Принцип работы турбированного двигателя

Турбированный двигатель (будь то бензиновый или дизельный) конструктивно имеет некоторые отличия от своего атмосферного аналога. Главной особенностью любого турбированного двигателя является турбокомпрессор. Данное устройство состоит из специального вентилятора и турбины. Компрессор подключается к выхлопной системе автомобиля и через систему специальных труб принимает часть выхлопного газа на лопасти турбины. Турбина раскручивается под давлением, создаваемым выхлопным газом и приводит в движение вентилятор компрессора. Компрессор закачивает под давлением большое количество воздуха.

Увеличение количество и давление воздуха способствует лучшему сгоранию топлива, а значит, увеличению мощности двигателя. Таким образом, при меньшем объеме, турбированный двигатель способен иметь больше лошадиных сил, чем больший по объему атмосферный мотор.

Охлаждение турбированного двигателя отличается от охлаждения атмосферного. Прежде всего, в таких двигателях вместо радиатора применяется специальное устройство – интеркуллер. Он представляет собой тот же радиатор, однако в нем, вместо ОЖ циркулирует воздух. Иногда интеркуллер может дополняться вентилятором, для эффективности охлаждения потоком воздуха.

Видео — Работа ДВС как работает турбонаддув

Преимущества и недостатки турбированного двигателя

Как и любой другой двигатель, турбированный тоже обладает своими преимуществами и недостатками.

Преимущества:

1. Самое главное преимущество турбированного двигателя – высокая мощность. Пожалуй, это главная цель, которую получили при минимальном изменении конструкции двигателя. При одинаковом объеме с атмосферным двигателем, турбированный может выдавать мощность и крутящий момент на 70 процентов больше.

2. Турбокомпрессор позволяет снизить содержание вредных веществ в выхлопном газе, что делает такой двигатель намного экологичнее. Это связано с тем, что воздух в цилиндрах сгорает намного эффективнее и полностью, в связи с этим, количество выхлопных газов уменьшается, а то и вовсе пропадает по пути в компрессор.

3. Двигатель, оборудованный турбиной, имеет низкий уровень шума, в отличие от атмосферного аналога.

4. Турбированный двигатель можно установить практически на любой автомобиль. Это связано с тем, что его конструктивные особенности мало чем отличаются от обычного ДВС. А значит, при равном объеме, они имеет такие же габариты, что позволяет монтировать его на те же крепежные элементы. Данное свойство касается как бензиновые, так и дизельные двигатели.

Недостатки:

1. Пожалуй, это самый логичный недостаток из всех – повышенный расход топлива. Дело в том, что при потреблении большего объема воздуха, необходимо и соответствующее количество топлива. Решить эту проблему невозможно, так как двигатель, раскручиваясь быстрее, будет самостоятельно закачивать требуемый уровень топлива.

2. Очень большие трудности в эксплуатации. Они связаны с высокой чувствительностью качества топлива и моторного масла. Если атмосферный двигатель менее привередлив к этим показателям, то турбированный может запросто выйти из строя.

3. В дополнение ко второму недостатку можно отметить очень низкий срок службы масло и его фильтра. Дело в том, что турбированный двигатель строится на основе обычного ДВС, а значит, рассчитан на такой же пробег и количество оборотов. Так как турбированный двигатель чаще работает на повышенных оборотах, соответственно масло быстрее теряет свои свойства.

4. Большие цены. Суть данного вопроса начинается с того, что цена на турбину и ее комплектующие изделия достаточно высокая. Соответственно турбокомпрессор очень дорого ремонтировать, что не каждому по карману.

5. Есть некоторые особенности охлаждения турбины после долгой поездки. Дело в том, что она достаточно сильно перегревается и может остыть только на холостых оборотах. Поэтому, прежде чем глушить двигатель, ему дают поработать еще около двух минут.

6. Двигатель с турбокомпрессором в сборе стоит дороже своего атмосферного аналога на 20-30 процентов.

Как правильно эксплуатировать турбированный двигатель?

Если соблюдать все правила эксплуатации, то двигатель, оснащенный турбокомпрессором, может прослужить около 500 тысяч километров. Известны случаи, когда двигатель «переживал» собственный автомобиль. Кузов сгнивал, а мотор устанавливали на другой автомобиль и продолжали эксплуатировать.

  • Заливайте в бензобак только самое качественное топливо. Не заправляйтесь на сомнительных заправках. То же самое относится и к моторному маслу. Некачественное масло очень быстро приведет к дорогостоящему ремонту турбированного двигателя. Помимо этого, необходимо чаще проверять уровень масла.
  • Работа на холостых оборотах, которые превышают нормируемые значения, дольше 30 минут недопустима. Если у вас холостые обороты выставлены на слишком больших или малых значениях, обязательно отрегулируйте карбюратор или перепрограммируйте систему впрыска топлива.
  • После каждого запуска турбированного двигателя, его необходимо прогревать не менее двух минут. Только затем можно начинать движение.
  • Если после длительной поездки вы решили остановиться, то не глушите двигатель сразу. Необходимо выждать время, пока на холостых оборотах остынет турбокомпрессор (порядка 2-3 минут) и только после этого выключайте зажигание.
  • Всегда своевременно проводите мероприятия, касающиеся технического обслуживания двигателя. Здесь имеется ввиду замена масла, расходных материалов.

Вот так устроен турбированный двигатель. Если вы не боитесь всех сложностей эксплуатации и повышенного расхода топлива, то можете без проблем установить на свой автомобиль подобный агрегат. Однако стоит отметить, что если вы планируете установку такого двигателя на свой автомобиль, то необходимо соответствующее переоформление двигателя в органах ГИБДД.

Источник http://drive2me.ru/2020/11/06/%D1%87%D1%82%D0%BE-%D1%82%D0%B0%D0%BA%D0%BE%D0%B5-%D1%82%D1%83%D1%80%D0%B1%D0%B8%D1%80%D0%BE%D0%B2%D0%B0%D0%BD%D0%BD%D1%8B%D0%B9-%D0%B4%D0%B2%D0%B8%D0%B3%D0%B0%D1%82%D0%B5%D0%BB%D1%8C-%D0%B8-%D1%87/

Источник http://piter-at.ru/raznoe/turbirovannyj-dvigatel-chto-eto.html

Источник http://vipwash.ru/dvigatel/turbirovannyy-dvigatel

Добавить комментарий

Ваш адрес email не будет опубликован.

Похожие записи

Почему перегревается двигатель в машине

Почему перегревается двигатель автомобиля причины перегрева мотора в машине и его последствия Начнем с того, что причин для перегрева мотора много. Одни, скажем так, лежат на поверхности, тогда как другие могут быть скрытыми и не иметь явных признаков. Прежде всего, недостаточный уровень охлаждающей жидкости в расширительном бачке является одной из самых частых причин перегрева мотора. […]

Как работает двигатель автомобиля?

Как работает двигатель автомобиля Сегодня мало кто из современных автомобилистов задаются целью знать устройство автомобиля. Конечно, каждый должен заниматься тем, что умеет и ремонтировать авто лучше профессионалу, но в то же время необходимо владеть хоть какими-то минимальными азами. Это необходимо для того, что если вдруг автомобиль откажется заводиться где-то в глуши, вы все-таки смогли его […]
