Неисправности сцепления автомобилей ВАЗ 2108, 2109, 21099

Сцепление автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 во включенном состоянии (при отпущенной педали) не должно «пробуксовывать», без потерь передавать крутящий момент от двигателя к трансмиссии.

Если нажать педаль сцепления, то оно должно полностью отключать трансмиссию от двигателя. Включение сцепления при трогании и переключении передач должно быть плавным без рывков и дерганья.
Сцепление автомобилей ВАЗ 2108, 2109, 21099 и их модификаций довольно надежное. В процессе эксплуатации особых проблем не создает.

Его обслуживание сводится к периодической проверке и регулировке тросового привода (раз в 15.000 км пробега), замене ведомого диска и выжимного подшипника (на пробеге около 100.000 км). Конечно, манера езды и тяжелые режимы эксплуатации автомобиля могут сократить эти сроки в разы. О неисправности сцепления на автомобилях ВАЗ 2108, 2109, 21099 можно судить по явно ощутимым признакам.

Рассмотрим основные неисправности сцепления автомобилей ВАЗ 2108, 2109, 21099, их признаки и причины.

Сцепление «ведет»

Водитель выключает сцепление нажатием на педаль, для включения-выключения передач. В этом случае нажимной подшипник воздействует на лепестки демпферной (нажимной) пружины «корзины» сцепления. В результате ведущий (нажимной) диск перестает прижимать ведомый диск к маховику.

Передача крутящего момента от маховика двигателя на первичный вал коробки передач прерывается. Передачи при этом должны включаться легко, четко без затруднений.

В противном случае (передачи переднего хода включаются с трудом, задняя с хрустом и треском) сцепление не полностью выключается («ведет»), ведомый диск остается немного зажатым между нажимным диском и маховиком. Причинами этой неисправности в большинстве случаев являются:

— не отрегулированный привод;

— повреждение или заедание троса привода сцепления;

— износ или поломка ведущего диска и т. д.

Подробнее см. «Сцепление «ведет», причины».

Сцепление «буксует»

При отпущенной педали сцепление будет включено. То есть нажимной диск прижимает ведомый к маховику и крутящий момент передается от маховика на первичный вал коробки передач. Сцепление постоянно включено на холостом ходу, в движении с включенной передачей, при движении «накатом».

Если по каким-то причинам ведущий диск не до конца прижимает ведомый к маховику, сцепление будет пробуксовывать («буксовать»), ведомый диск будет проскальзывать относительно маховика. Передача крутящего момента будет прерывистой и недостаточной.

Особенно это заметно при движении в гору, когда водитель жмет на «газ», двигатель ревет, набирает обороты, но ускорение автомобиля слабое или с некоторой задержкой. Причины этой неисправности следующие:

— не отрегулирован привод сцепления;

— износ или замасливание ведомого диска;

— заедание троса привода и т. д.

Подробнее см. «Пробуксовывает «буксует» сцепление на автомобилях ВАЗ 2108, 2109, 21099, причины, устранение неисправности».

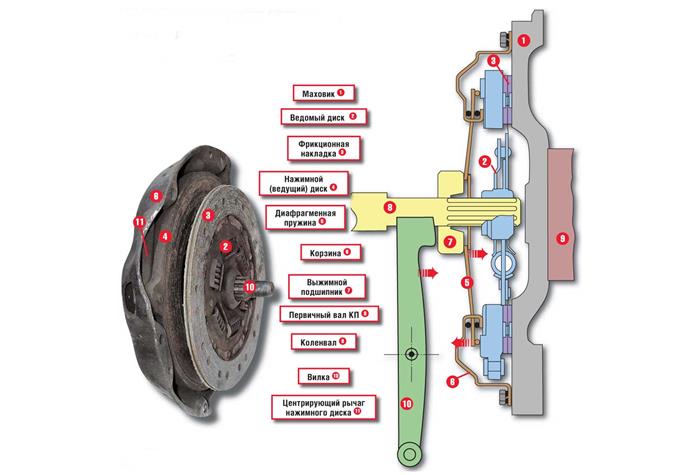

Сцепление автомобилей ВАЗ 2108, 2109, 21099 включено (схема)

Рывки или удары в трансмиссии при трогании автомобиля с места

Основными причинами рывков и стуков в трансмиссии автомобиля при трогании с места, связанными со сцеплением, являются:

— поломка ведомого диска сцепления (сильный износ накладок, ослабление их крепления, замасливание их поверхностей, износ или поломка демпферных пружин или окон под них);

— задиры на рабочих поверхностях маховика или нажимного диска;

— заедание троса привода сцепления;

— заедание ступицы ведомого диска на шлицах первичного вала коробки передач.

Подробнее: «Почему возникают рывки при работе сцепления».

Заедание ведомого диска при перемещении по шлицам первичного вала коробки передач — одна из часто встречающихся причин рывков при работе сцепления

Шум при выключении сцепления

Если при нажатии на педаль сцепления слышен негромкий шум или шелест, скорее всего, вышел из строя выжимной подшипник или срок окончания его эксплуатации уже близок. Желательно сразу поменять выжимной, так как при его заклинивании включение передач будет сильно затруднено, при этом износ лепестков нажимной пружины «корзины» сцепления в месте контакта с подшипником будет очень быстрым. Дешевле сразу поменять подшипник, чем потом и подшипник и «корзину».

Шум при включении сцепления

Шум в районе коробки передач при отпускании педали сцепления чаще всего свидетельствует об износе или поломке ведомого диска (износ, деформация, ослабление крепления его накладок, поломка демпферных пружин) либо об ослаблении крепления коробки передач к двигателю.

Примечания и дополнения

— Помимо неисправного выжимного подшипника сцепления посторонний шум может издавать подшипник первичного вала в коробке передач. Он может прослушиваться на холостом ходу (педаль сцепления не нажата).

— Как правильно и быстро отрегулировать привод сцепления см. «Регулировка привода сцепления на автомобилях ВАЗ 2108, 2109, 21099».

TWOKARBURATORS -Еще информация по теме в нашей группе ВКонтакте

Еще статьи по ремонту автомобилей ВАЗ 2108, 2109, 21099

— Проверка работы сцепления на автомобилях ВАЗ 2108, 2109, 21099

— Замена наконечников рулевых тяг на автомобилях ВАЗ 2108, 2109, 21099

— Не работают «дворники» на автомобилях ВАЗ 2108, 2109, 21099

— «Переливает» карбюратор, причины

— Замена подшипника ступицы заднего колеса на автомобиле ВАЗ 2108, 2109, 21099

Если сломалось сцепление

Эксплуатация автомобиля, какой бы она не была, в конечном итоге приведет к одной из распространенных неисправностей — проблемы со сцеплением. В идеальном случае автовладелец должен обратить внимание на возникающие неполадки и посторонние шумы и обратиться на СТО, но в реальной жизни так бывает далеко не всегда. Автоинструкторы расскажут о возможных причинах неисправности сцепления и что делать, если сцепление отказало неожиданно.

Причины неисправностей

Среди наиболее распространенных неисправностей сцепления присутствуют: износ, замасливание, деформация или повреждение накладок ведомого диска. В некоторых случаях отказ сцепления может быть вызван поломкой или износом пружин (диафрагменной или демпферной) нажимного диска, подшипника и маховика.

Основной причиной всех неисправностей специалисты считают неправильную эксплуатацию машины.

Например, троганье с места на высоких оборотах или удерживание педали сцепления нажатой во время движения, что, к слову, категорически запрещено.

Так же различные поломки могут быть вызваны низким качеством деталей или коротким сроком их использования.

Неисправности сцепления могут быть идентифицированы по нескольким внешним признакам: неполное выключение сцепления, вибрации, шум и рывки при работе.

Устранение неисправностей

В некоторых случаях причина неисправности сцепления кроется в ведомом диске. В этом случае нужно его снять и осмотреть на предмет деформации и неисправностей.

Если возникла протечка в гидравлической системе, следует проверить рабочий и главный цилиндр и трубопроводы. В некоторых случая причина неисправности кроется в попавшем в гидравлическую систему воздухе.

Иногда сцепление не включается полностью из-за недостаточного свободного хода педали, его необходимо отрегулировать.

Сцепление может пробуксовывать из-за замасленности накладок ведомого диска или неисправности пружин, в этом случае нужно промыть и заменить неисправные детали.

После того, как все неисправности сцепления устранены, необходимо прокачать весь гидропривод для удаления из него воздуха.

Если отказало сцепление

Если сцепление все-таки полностью отказало, необходимо добраться до ближайшей СТО, соблюдая все меры предосторожности, попеременно переключая передачи с повышенных на пониженные.

Если сцепление отказало при включенной передачи, чтобы его выключить следует сбросить газ и переключить рычаг КПП в нейтральное положение.

Если рычаг запал, то необходимо легко надавить на педаль газа, чтобы высвободить его.

Есть действенный способ, позволяющий доехать до автосервиса со сломанным сцеплением. Для этого нужно выключить мотор и включить первую передачу. После этого запустить стартер и завести двигатель. Машина начнет рывками трогаться с места, но этого не следует пугаться, так как это вызвано несовпадением частоты вращения двигателя с выбранной передачей. Когда они выровняются, автомобиль поедет плавно.

Обратите внимание на то, что если двигатель холодный, для начала его необходимо как следует прогреть, и только потом выполнять описанные действия.

Если дорога до СТО ровная и прямая можно ехать на второй передаче. Для движения на второй передаче, нужно тронуться на первой, а потом постепенно увеличивать обороты. После этого педаль газа отпускается, а рычаг КПП переводится в нейтральное положение. Затем газ отпускается полностью и включается вторая передача.

Переключение с первой на вторую передачу должно производится только на низкой скорости.

Также существует третий способ, позволяющий тронуться с неработающим сцеплением. При выключенном зажигании включается первая передача. После этого необходимо надавить на газ и запустить двигатель. Машина должна дернуться и начать движение.

Только не забудьте при этом отпустить зажигание.

Если необходимо переключить передачу, возьмите небольшой разгон и прижмите рукой рычаг КПП, словно хотите выключить передачу. Сбрасывайте газ и рычаг сам встанет в нейтральную позицию. Затем аналогичным образом подожмите его к нужной передаче. После того как шестерни уровняются, рычаг сам встанет в выбранную позицию.

При понижении передачи используйте метод перегазовки.

Полезные советы

Вообще-то, для того чтобы сцепление служило долго и верно достаточно соблюдать простые правила, которые приведены ниже:

• Эксплуатируйте машину предельно аккуратно и переодически проходите техобслуживание у специалистов.
• Правильная эксплуатация предусматривает полную замену сцепления после 50-70 и 100-120 тысяч километров пробега у отечественных и импортных автомобилей соответственно.
• Часто и резко включать сцепление нельзя. Это может привести к его неожиданной поломке.
• Постоянно проверяйте уровень тормозной жидкости и при необходимости доливайте.
• В идеальных условиях все перечисленные операции должен выполнять квалифицированный специалист.

Посмотрим видеосюжет о сцеплении:

Удачной вам дороги без поломок!

В статье использовано изображение с сайта www.fineophiuchus.ru

Прокачка сцепления автомобиля: симптомы, подготовка, этапы

“Болезни” сцепления могут привести к проблемам на старте и при торможении. Увы, по внешним признакам диагностировать неполадки системы нельзя. Контролируйте её работу, обращайте внимание на собственные ощущения при нажатии педали, а если заметили рывки при запуске двигателя и переключении коробки, отправляйтесь на диагностику.

Система сцепления автомобиля

Когда требуется прокачка сцепления

Работа системы сцепления основана на законах физики — свойствах гидравлической/тормозной жидкости сжиматься/разжиматься под воздействием нагрузки. Если в систему попал воздух, её свойства меняются. Как результат: гидравлика перестает реагировать на давление или реагирует с запозданием, что приводит к рывкам и толчкам при нажатии на педаль.

Признаки “завоздушивания” системы

Если появились следующие симптомы, пора менять гидравлическую жидкость:

• педаль выжимается слишком легко, при этом передача не переключается;
• педаль “ходит” нормально, но передача включается с вибрацией или запозданием;
• педаль сцепления «залипает» в пол, медленно возвращаясь в верхнее положение.

Даже одного из этих признаков достаточно, чтобы проверить систему.

«Проваливание» может быть вызвано и поломкой возвратной пружины.

Перед прокачкой сцепления выясните, что не пружинный механизм — причина неисправности.

В каких случаях прокачивается гидропривод сцепления

Прокачка систем сцепления и торможения обязательно проводится, если:

используемая жидкость уже отработала своё. Изменение физико-механических свойств со временем — это норма. Рекомендованный срок применения для гидравлики — 1-2 года (как правило, срок указывается на ёмкости).

Жидкость теряет свои свойства, даже если хранилась в герметичной таре.

Ускорить новую прокачку легко, если слабо затянуть крепления агрегатов механизмов сцепления. Через микроотверстия свободно просачивается воздух.

В случае износа деталей только прокачки недостаточно, ведь причина завоздушивания не исчезает. Чтобы устранить проблему, нужно сначала ремонтировать или менять функциональные элементы, а затем менять рабочую жидкость.

Что требуется для прокачки?

• инструменты: ключи, отвертки, пассатижи;
• эластичный прозрачный шланг для слива старой жидкости. Убедитесь, что диаметр присоединения трубки совпадает с разъемом сливного штуцера;
• резервуар, в который будет сливаться жидкость;
• новая рабочая жидкость;
• средства индивидуальной защиты: перчатки, нарукавники, очки.

В идеале прокачку системы сцепления нужно проводить вдвоем. Один человек зажимает педаль, второй — сливает жидкость и проводит диагностику неисправностей. При необходимости можно обойтись и без помощника. В таком случае понадобится надежное средство для фиксации педали.

Например, подходящий по размеру камень или кирпич.

Можно ли справиться с процедурой самостоятельно

Вы уверены, что сами быстро и качественно выполните прокачку сцепления? Даже если есть малейшие сомнения, обращайтесь в сервисный центр к профессионалам.

Без знания нюансов вы можете просто не заметить дефект, так что ремонт окажется бессмысленным.

Подготовка к прокачке

Подготовка к прокачке сцепления

Жидкость из гидравлической системы не «выливается», а выталкивается благодаря толкателю поршня цилиндра.

Подготовка проводится поэтапно:

1. проверка объёма жидкости в расширительном бачке — уровень должен находиться в пределах нормы. Если до нужной отметки жидкость «не дотягивает», нужно долить;
2. очистка клапанного колпачка на цилиндре от скопившихся загрязнений;
3. снятие колпачка с воздушного впускного клапана на рабочем цилиндре;
4. присоединение сливного шланга на штуцер клапана.

Второй конец шланга опускается в емкость, в которую налита свежая рабочая жидкость. Конец трубки должен быть погружен в неё на 5-10 см.

Вытаскивать шланг из резервуара до окончания работ нельзя.

После подготовительных работ проводится регулировка сцепления. Это позволяет убедиться, что ход свободный и, помимо завоздушивания системы, прочих неисправностей нет.

Этапы прокачки системы

После регулировки прокачка сцепления выполняется в несколько этапов:

1. в систему накачивается давление. Для этого педаль выжимается 3 — 4 раза резко и до упора, с интервалом в 2 секунды. Таким образом достигается её максимальный ход.
2. педаль фиксируется в зажатом положении.
3. жидкость сливается за счёт поворота штуцера цилиндра (с надетой трубкой) на полоборота. Вместе с техжидкостью “выдавливается” воздух.

О количестве воздуха судят по числу пузырьков, которые образуются в емкости. По мере освобождения системы от воздуха педаль опускается.

4. Когда педаль проваливается в пол, штуцер быстро закрывается. До закрытия клапана отпускать педаль нельзя.

Процедуру прокачки лучше повторить 3-4 раза. Когда система очищена от воздуха, пузырьков в сливном резервуаре не остаётся.

Чтобы работа не оказалась безрезультатной, при прокачке важно следить за уровнем рабочей жидкости в расширительном бачке. Он не должен опускаться ниже 3,5 см.

5. Закрутите штуцер, убедитесь в герметичности системы и снимите шланг.

Для проверки системы педаль выжимается до упора, замеряется ход толкателя поршня. Норма — 2,7 — 2,8 мм (для некоторых авто нормы меняются, они указаны в руководстве по эксплуатации).

Как отрегулировать сцепление ВАЗ

Сцепление проверка и регулировка свободного хода педали

Сцепление служит основным связующим звеном между двигателем и трансмиссией, составной частью которого он является.

Механизм сцепления выполняет целый ряд важнейших функций: постоянно и надежно передает крутящий момент от двигателя, временно отсоединяет трансмиссию от двигателя, что необходимо в момент переключения передач, торможения автомобиля, и плавно соединяет двигатель с трансмиссией.

Необходимо напомнить также, что сцепление при чрезмерных нагрузках предохраняет детали механизмов трансмиссии от поломок.

На автомобилях “Жигули” установлено сухое одно-дисковое сцепление.

Привод выключения сцепления — гидравлический, а для уменьшения усилия, которое прикладывается к ножной педали, используется дополнительный пружинный механизм (сервомеханизм).

Примененное на автомобилях «Жигули» сцепление при условии грамотного обращения с ним весьма долговечно и надежно в эксплуатации.

Оно обеспечивает легкое и плавное переключение передач, хорошо уравновешено и обладает минимальным моментом инерции.Механизм сцепления состоит из следующих основных узлов и деталей:

• картера 1, отлитого из алюминиевого сплава
• стального ведомого диска 8 с наклепанными с двух сторон фрикционными накладками 7
• нажимного (ведущего) диска 10, который вместе с диафрагменной пружиной установлен в стальном кожухе 9 (хотим напомнить, что в обиходе этот узел часто называют “корзиной сцепления”)
• механизма выключения сцепления и привода.

Нормальная работа механизма сцепления зависит от многочисленных факторов, одним из которых является величина свободного хода педали.

Она должна составлять 30—35 мм, величина полного хода педали сцепления — 140 мм. Уменьшение или значительное увеличение свободного хода педали приводит к нарушению нормальной работы сцепления.

Чаще всего эти нарушения выражаются неполным выключением сцепления (при увеличенном свободном ходе) или шумом при работе сцепления, когда педаль отпущена (при недостаточном свободном ходе).

Учитывая важность выполняемых сцеплением функций и его уязвимость при неумелой эксплуатации, завод рекомендует контролировать величину свободного хода педали при каждом техническом обслуживании. Операция по регулировке свободного хода педали сцепления не занимает много времени, однако для ее выполнения необходима смотровая канава или эстакада

Из инструмента вам потребуются два ключа 13 x 17 мм и 17 x 19 мм

Операция по регулировке свободного хода педали сцепления не занимает много времени, однако для ее выполнения необходима смотровая канава или эстакада. Из инструмента вам потребуются два ключа 13 x 17 мм и 17 x 19 мм.

Величины полного и свободного ходов педали сцепления очень просто замерить с помощью линейки, сидя в салоне автомобиля. Если же потребуется регулировка, вам придется спуститься в канаву или забраться под стоящий на эстакаде автомобиль.

Проверка свободного хода педали сцепления

Прежде чем приступить к регулировке, вы можете, находясь под автомобилем, еще раз проверить величину свободного хода педали.

Проверку выполняют следующим образом:

1. установите большой палец левой руки на толкатель (рис. выше), а указательным оттяните к большому пальцу вилку 3 выключения сцепления, преодолев усилие оттяжной пружины 6 до упора.
2. если в таком положении свободный ход на толкателе 2 рабочего цилиндра будет находиться в пределах 4—6 мм, значит тревога была напрасной. В противном случае необходима регулировка.
3. свободный ход педали сцепления регулируют гайкой 4.
4. для этого необходимо отвернуть контргайку 5, с помощью гайки 4 отрегулировать величину хода толкателя так, чтобы минимальное отклонение вилки выключения сцепления было равно 4 мм, а максимальное — 6 мм, и завернуть контргайку.

Если вы тщательно отрегулировали и установили величину свободного хода вилки выключения сцепления, то величину свободного хода педали можете не проверять. Она в необходимых пределах.

Полезно почитать – повышенный шум при включении сцепления.

Регулировка сцепления на ВАЗ 2114

Регулировка, как процесс, не представляет сложности и не потребует значительных усилий. Она заключается в изменении длины оболочки тросика сцепления ВАЗ 2114 относительно узла регулировки, благодаря чему изменяются показатели рабочего хода педали в большую или меньшую сторону. Одновременно с уменьшением длины оболочки рабочий ход педали тоже уменьшится, и наоборот. Осталось только найти момент, при котором педаль будет перемещаться на нужные нам 12,5-13,5 см.

Изменение длины оболочки тросика происходит с помощью гаек, расположенных на наконечнике узла регулировки. Изначально необходимо ослабить затяжку контрящей гайки, а затем накручивать или откручивать регулировочную. При накрутке гайки на наконечник троса, педаль сцепления будет подниматься, тем самым увеличивая величину хода, а при откручивании гайки педаль будет прижиматься к полу автомобиля. Конечно, данную операцию удобнее проводить с помощником. После проведения всех манипуляций с педалью контргайка затягивается.

Обратите внимание: во время выполнения работ по регулировке необходимо убедиться в том, что трос сцепления не заедает, свободно передвигается в своем кожухе и на нем отсутствуют порывы отдельных жил. В случае обнаруженных неисправностей трос необходимо заменить

Это даст возможность более точно отрегулировать сцепление и быть уверенным в надежности троса.

Достигнув заданных заводом-изготовителем параметров и затянув после этого контрящую гайку на наконечнике троса, необходимо убедиться в правильности регулировки сцепления. Для этого нужно несколько раз выжать педаль сцепления до пола и снова произвести замер рабочего хода педали. В случае изменения показателей хода педали, регулировку оболочки троса необходимо повторить в порядке, который был описан выше. Общепринятая, но не категорическая мера проверки регулировки – начиная движение сцепление должно «хватать» в середине хода педали.

Окончательная проверка поможет узнать, как точно и насколько правильно отрегулировано сцепление ВАЗ 2114. Для ее проведения автомобиль необходимо установить на ровный участок дороги, затянуть стояночный тормоз, запустить силовой агрегат, включить передачу и попытаться начать движение. Двигатель автомобиля должен заглохнуть. Если этого не произошло, педаль сцепления отпущена, автомобиль стоит на месте и его двигатель работает при включенной передаче – значит, сцепление «буксует».

Иными словами, не обеспечивается должное прижатие ведомого диска к поверхностям маховика и корзины сцепления. Когда при заведенном двигателе передача включается с трудом или не включается вообще – сцепление «ведет». Это обуславливается невозможностью, при данной регулировке хода педали, обеспечить необходимое усилие для воздействия на лепестки корзины сцепления, тем самым ведомый диск не высвобождается. Сцепление постоянно включено. В любом из случаев, кроме того, когда двигатель глохнет, сцепление нуждается в регулировке.

Вот такими, не слишком заумными действиями, осуществляется контроль, который способствует увеличению срока службы троса, выжимного подшипника, ведомого диска сцепления и коробки передач в целом. Ну и как приятное «дополнение», позволяет наслаждаться четким и бесшумным переключением передач во время движения. Если какой-то из моментов регулировки остался непонятным для вас – в интернете есть много видео о регулировке сцепления ВАЗ 2114.

Регулировка сцепления

Необходимые регулировки сцепления ВАЗ 2106, как правило, осуществляются по окончанию технологических операций по смене механического узла в целом. Такие регулировки сцепления позволяют сохранить функционал составных частей в рабочем режиме достаточно продолжительное время, при этом избегая больших финансовых затрат.

В начале эксплуатации требуется осуществить проверку приводного комплекса гидравлики этого механизма на предмет наличия в ней т.н. «воздушных пробок». Если такие дефекты будут выявлены, то их требуется устранить. Специалисты рекомендуют при такой постановке вопроса поменять гидравлическую жидкость полностью. Основной задачей при регулировке сцепления считается необходимость формирования определенной длины между штоком и поршневым насосом цилиндра сцепления и создание требуемого расстояния между выжимным подшипником и кольцом фрикционного типа на диске ведущего типа.

Различают следующие виды регулировок сцепления:

1. Создание необходимого размера в основном цилиндре механизма, составляющего 0,1-0,5 мм при взаимодействии толкателя с поршнем. Это требуется для регулировки педали сцепления в полномасштабном объеме, проводящейся при ее сборке. Такой размер выставляется путем передвижения приводной педали в диапазоне от 0,4 до 2 мм.
2. Регулировка необходимого зазора смещения толкателя в цилиндре механизма сцепления рабочего типа, составляющего 3-5 мм. Такой размер достигается путем перемещения гаек узла, причем верхняя гайка контрящего типа. Значение величины передвижения толкателя зависит от имеющегося шаблона.

После таких регулировок педали сцепления свободное перемещение этого привода означенного механизма должен составлять размер от 0,25-0,35 см. Регулировка сцепления в области сочленения выжимного подшипника и фрикционного кольца считается по линейному показателю свободного перемещения штока рабочего цилиндра, которое составляет 3-5 мм.

Последовательность проводимых операций:

1. Выжимаем вилку сцепления, которой необходимо вольно передвигаться на 3-5 мм, при необходимости корректируем числовые значения.
2. Немного откручиваем контрирующую гайку и, сдерживая шток, регулируем гайкой величину перемещения в диапазоне свободного перемещения, размеры которой должны варьироваться в пределах 0,25-0,35 см.
3. После соблюдения необходимого размера верхнюю гайку законтровать.

Для осуществления регулировки педали сцепления ВАЗ 2106 по высоте необходимо произвести замер длины расстояния от ножного привода сцепления до плоскости полика транспортного средства. Далее рукой отжимаем ножной привод и выбираем ход свободного перемещения педали. Это легко определить путем начала увеличенного сопротивления мышцам руки. Нормальная длина для эксплуатации транспортного средства должна составлять 1-3 мм. В ином случае корректируем регулировку педали сцепления по следующему сценарию:

1. Немного откручиваем контровочную гайку.
2. Вращаем болт.
3. Регулируем крепеж и затягиваем контровочную гайку.

Требуется очень осторожно работать с механизмами узлов сцепления, дабы их не повредить. Дело в том, что элементы и узлы механизма сцепления, используемые в «ВАЗовской» классике, изготовлены из алюминиевых сплавов, которые весьма хрупки при неосторожном обращении

После финиша регулировки педали сцепления необходимо удостовериться в корректности замеров (контрольные данные для измерений: величина свободного перемещения ножного привода – 1-3 мм, а расстояние от привода до пола – 90 мм). После окончания регулировочных работ требуется еще раз проверить работоспособность всего агрегата в целом.

Регулировка сцепления ВАЗ-2107 своими руками пошаговая видеоинструкция

Во время эксплуатации автомобиля неправильно отрегулированное сцепление выражается в следующем:

1. Сцепление ведет. Когда педаль сцепления полностью выжата, диск не отходит от маховика, в результате чего нет возможности нормально переключать передачи. Таким образом, автомобиль может начать движение даже тогда, когда в этом нет необходимости.
2. Сцепление буксует. Когда педаль сцепления полностью отпущена, диск начинает пробуксовывать. В результате этого он не передает трансмиссии всю мощность двигателя в полном объеме.

Кроме этого, неполадки со сцеплением порой выражаются в его слишком раннем или, наоборот, позднем схватывании. В результате этого управление автомобилем может быть значительно затруднено.

Регулировка сцепления

Весь процесс регулировки сцепления состоит из двух частей. Одна из них происходит непосредственно в салоне автомобиля, в то время как вторая выполняется снизу автомобиля, пока тот находится либо на смотровой яме, либо на подъемнике.

Для регулировки сцепления потребуются следующие инструменты:

• рожковые ключи на 13 и 17;
• ключ на 10 либо на 8 (все зависит от того, какая именно модель рабочего цилиндра сцепления).

Первая регулировка также предполагает проведение установки хода педали сцепления. Этот этап работы выполняется непосредственно из салона автомобиля, под рулевой колонкой. Там имеется регулировочный винт, который служит для ограничения полного хода. Он зафиксирован при помощи контргайки. Покрутив винт то в одно положение, то в другое, можно добиться нормального хода педали, который, согласно инструкции, должен составлять 14 см.

Но, как правило, в этом нет никакой необходимости, поскольку ход педали устанавливается на заводе и самопроизвольно способен измениться лишь в очень редких случаях.

Второй этап регулировки заключается в установке свободного хода педали, который в нормальном режиме должен варьироваться в диапазоне от 30 до 35 мм. Тем не менее достаточно часто автолюбители предпочитают подстраивать свободный ход педали под свои личные предпочтения.

Для проверки, а также регулировки сцепления необходимо спуститься на самое дно смотровой ямы. Проверить величину зазора можно путем оттягивания от толкателя вилки. Расстояние свободного хода должно составлять около 4-5 мм. Но если этот показатель значительно отличается от указанного, то регулировка является необходимой.

Для произведения регулировки нужно:

• снять пружину, которая оттягивает вилку сцепления;
• отпустить на толкателе контргайку;
• при помощи ключа на 8 либо на 10, как говорилось ранее, накрутить или же, наоборот, скрутить гайку до тех пор, пока зазор не будет нужного размера;
• при помощи контргайки зафиксировать упорную гайку;
• снова проверить зазор;
• установить пружину на ее прежнее место.

На этом процедуру регулировки сцепления на ВАЗ-2107 можно считать полностью оконченной. Тем не менее для того чтобы быть уверенным в том, что все сделано правильно, следует проверить работу сцепления. Для этого необходимо завести автомобиль, включить передачу и плавно отпускать педаль сцепления. Если работа проведена успешно, то автомобиль должен тронуться с места, приблизительно на половине хода педали. Хотя возможны и некоторые другие виды регулировок, при которых автомобиль «захочет» поехать при едва отпущенной педали либо практически при полном нажатии. Все зависит от предпочтений самого водителя. Однако не стоит забывать, что в таком случае могут возникать неисправности, указанные в самом начале нашей статьи.

Способы диагностики сцепления

Основные симптомы неисправного механизма:

• Проскальзывание (когда диск и корзина при соединении с двигателем вращаются с разной угловой скоростью).
• Сильная вибрация внутри механизма, особенно заметная при старте с места и ускорении.
• Шум, возникающий при работе муфты.
• Нарушение хода акселератора.

Диагностика муфты современных автомобилей требует применения профессионального оборудования. Однако простой тест удастся провести своими руками. Для проверки следует надавить на педаль несколько раз при заглушённом движке. Затем прислушаться. Скрипы, щелчки, другие посторонние звуки укажут на проблемы с коробкой.

Другая проверка проводится в режиме нейтральной скорости. Педаль муфты выдавливается до упора, затем включается задняя передача. Если слышны хруст или треск, один из дисков неисправен.

Проверка на третьем этапе производится в движении. Скорости последовательно переключаются до 3-й, затем резко выжимается педаль газа. Если автомобиль не ускоряется, но обороты коленвала повышаются по тахометру, это признак неисправности. При этом начинает неприятно пахнуть горелой резиной.

О серьёзных повреждениях устройства трансмиссии можно судить по неудачной попытке включения одной из передач. Поэтому при включённом моторе нужно задействовать все скорости.

Строение и механизм сцепления

Принцип действия обычного механического устройства простой: оно передаёт крутящий момент двигателя к первичному валу КПП. В основе лежит взаимодействие двух дисков — ведомого и ведущего. Можно перекрывать соединение, отделяя силовой агрегат от коробки, чтобы менять скорость. Усилие передаётся с помощью привода: при нажатии муфты жидкость под давлением поступает в рабочий поршень. Затем шток цилиндра воздействует на вилку и подшипник, момент передаётся дальше, на механизмы. После отпускания педали все детали привода занимают исходные позиции. Корзина и диск плотно прилегают друг к другу.

Привод осуществляется гидравлическим или механическим способом. Пневматика используется редко. На большую часть современных легковых авто ставят однодисковое фрикционное сцепление, состоящий из нескольких механизмов:

• диска с корзиной;
• маховика;
• подшипника;
• торсионного демпфера;
• коленвала со своим подшипником;
• тангенциальной пластинчатой пружины;
• вилки выжимного подшипника;
• направляющей трубы;
• рабочего цилиндра;
• первичного вала;
• болта с шаровой головкой.

Всё это аккуратно размещается в корпусе МКПП.

По тому же принципу работает роботизированная коробка передач – с той разницей, что за выжим сцепления отвечают исполнительные механизмы под управлением блока, а привод здесь электрический.

В АКПП и МКПП сцепление различается?

АКПП используют гидромеханический привод с электронным управлением (иногда гидравлический распределитель). Привычного сцепления здесь нет. Сухие диски отсутствуют полностью, а на МКПП именно они являются основным элементом. За включение / отключение крутящего момента на автоматических коробках отвечает гидротрансформатор (или преобразователь). Вместо дисков применяют масляные турбины, поэтому устройство передачи и отмены вращательного момента АКПП называют «мокрым».

Если на механике чаще всего однодисковая муфта, то на автомате — многодисковая. Ввиду отсутствия отдельного акселератора усилие передаётся актуатором или сервоприводом.

Как отрегулировать сцепление

Эксплуатация любого автомобиля подразумевает уход за ним. Но, не зная инструкции и сомневаясь в правильности своих действий, не стоит лезть под капот машины. В статье будет рассказано, как отрегулировать сцепление грузового автомобиля МАЗ.

Устройство сцепления

В автомобиле МАЗ сцепление сухое, двухдисковое, устроенное по фрикционному типу с расположением по периферии пружин цилиндрической формы. Установлено оно в литом чугунном картере. Оно предназначено для непродолжительного разделения коленвала двигателя с коробкой передач, а также плавного их соединения в то время, когда автомобиль трогается с места и при дальнейшем переключении скоростей.

Надо знать, как правильно отрегулировать сцепление, т.е. проверить его, смазать привод и выжимной подшипник следуя смазочной карте. Надо регулярно следить за тем, как затянуты крепежные болты картера сцепления с картером маховика. Затяжка должна составлять 8-10 кГм. Делать это нужно равномерными движениями, с последовательностью крест-накрест. После затягивания болтов следует их закрепить, отогнув усики стопорных пластин на грани болтовых головок.

Регулировка сцепления и привода

Правила эксплуатации автомобиля МАЗ предусматривают такие регулировки:

• регулировка размеров величины отхода ведущего среднего диска, которые обеспечивают необходимые зазоры рабочих поверхностей сцепления после его выключения
• регулировка зазорной величины торца крышки клапанного корпуса и регулировочной гайки
• регулировка хода педали сцепления
• Потребуется набор ключей (рожковых и накидных) и линейка со штангенциркулем.

Этапы регулировки

1. Чтобы провести полную регулировку сцепления, вначале надо отрегулировать, насколько отходит средний ведущий диск. Это позволит обеспечить нужный зазор рабочих поверхностей сцепления. Дополнительно надо отрегулировать зазор торца крышки клапанного корпуса и его регулировочной гайки, потом провести регулировку работы педали сцепления.
2. Далее нужно определить то, как снять средний ведущий диск, сняв перед этим крышки люков с картеров сцепления и маховика. Чтобы это провести, надо включить сцепление и установить нейтральное положение коробки передач. Затем следует поворачивать маховик двигателя, ввернув при этом до самого конца четыре регулировочных винта в средний ведущий диск. Предварительно на винтах нужно открутить контргайки.
3. Не прекращая крутить маховик, надо отвернуть на один оборот винты регулировки и закрепить их контргайками. Затягивая контргайки, не стоит прикладывать огромных усилий, и лучше всего придерживать регулировочный винт, во избежание смещения отрегулированного зазора.
4. Проводим измерение зазора между торцом задней крышки корпуса клапана и регулировочной гайкой, который должен быть от 3,3 мм до 3,7 мм. Контролировать величину зазора надо после проведения каждого ТО-2. Регулирование этого проводится ослаблением зажима контргайки и установлением нужной величины зазора. После этого надо затянуть контргайку, не нарушая установленного зазора.
5. Следующим этапом будет то, как отрегулировать педаль сцепления. Для этого потребуется линейка, с помощью которой, после спуска воздуха из пневмосистемы, надо будет измерить величину хода педали. Она должна соответствовать 34-43 мм. Контроль свободного хода следует проводить после каждого ТО-1. Перед этим надо обязательно убедиться в том, что установленный до этого зазор в норме.
6. Для регулирования свободного хода педали надо разъединить двуплечий рычаг привода педали с вилкой штока клапана и вилкой штока цилиндра сцепления. При этом перевести поршень цилиндра в самый низ, а нижний край двуплечего рычага отвести в обратную сторону до упора. Надо проверить, чтобы отверстия вилки штока цилиндра и рычага не были совмещены примерно на 50%. При отклонении в большую или меньшую сторону нужно довести до необходимого размера с помощью вращения штока цилиндра.
7. Завершающим этапом того, как отрегулировать сцепление на Мазе, будет соединение рычага и всех отсоединенные элементов, регуляция расстояния между отверстиями вилок с помощью вращения самих вилок. Сделать это будет сложно при большой изношенности фрикционных накладок дисков. В этом случае надо будет переставить двуплечий рычаг на 1 шлиц против часовой стрелки. После чего заново отрегулировать ход педали сцепления.

Подготовка к регулировке сцепления

Некоторые автолюбители задаются вопросом, как отрегулировать сцепление ВАЗ 2106 с наименьшими финансовыми затратами и желательно без привлечения дорогостоящих специалистов. Поэтому в нашей статье излагается, как провести весь комплекс технологических операций по регулировке сцепления вазовской «классики» собственноручно в условиях гаража или смотровой ямы.

Следует запомнить, если в этом механическом узле возникают дефекты, то требуется регулировка сцепления, которая позволит транспортному средству корректное функционирование. Регулировка, видео фильм о которой размещен в сети интернет, необходима, когда при нажатии на ножную педаль включения этого узла механизма выявляются дефекты работы агрегата. К таким неисправностям относятся:

• провалы при нажатии;
• отсутствует полная интеграция механизма в рабочем сочленении с трансмиссией с потерей упругости;
• другие возможные дефекты.

Для проведения таких работ требуется:

• набор инструментов и других принадлежностей;
• специальная эмульсия WD-40 или аналогичный раствор;
• слесарный нож;
• специальный раствор для работы гидравлики механизма;
• специальный бак;
• линейка определенного масштаба.

В каких случаях нужно регулировать педаль сцепления

Грамотная регулировка сцепления важна, так как при неполном опускании педали быстро разрушается выжимной подшипник, сгорает феродо. В результате ухудшается связь между дисками, начинается пробуксовка. Автомобиль с плохо настроенной муфтой хуже разгоняется, ведь теряется высокий процент крутящего момента. Однако на топовых иномарках настройка осуществляется автоматически механизмом саморегуляции.

Изменение величины хода происходит по разным причинам. Как правило, это стирание фрикционных накладок диска или нарушение регулировки рычагов кожуха. Топалка начинает свободно ходить, без сопротивления. Переключение скоростей происходит с шумом, рывками, что наиболее заметно в самом начале движения машины. Ещё одна причина проведения принудительной корректировки — замена рабочего цилиндра или троса в приводе механической коробки передач.

Таким образом, все неисправности муфты можно разделить на 2 основные категории:

Как правильно отрегулировать сцепление на ваз 2115: фото и видео

Нарушение рабочего состояния устройства сцепления автомобиля приведет к затрудненному переключению скоростей и появлению других проблем во время движения машины. Разберем, когда необходима регулировка сцепления на ВАЗ 2114 и как правильно осуществить эту задачу.

Устройство и функции сцепления в ВАЗ 2114

Как определить поломку?

Как самостоятельно поменять и отрегулировать трос?

Как правильно заменить?

Как выполнить регулировку свободного хода?

Видео «Пособие по настройке»

Комментарии и Отзывы

Устройство и функции сцепления в ВАЗ 2114

В автомобиле ВАЗ 2114 сцепление — простой по конструкции узел. Система оснащается специальным тросиком, который по сравнению с гидравлическим узлом не требует постоянного обслуживания. А поменять этот элемент при необходимости можно самому.

Привод включает в себя следующие детали:

• тросик для изменения положения в специальной оболочке;
• педаль, которой водитель управляет из салона автомобиля;
• ручка вилки переключения муфты;
• фиксатор, крепящий наконечник оболочки тросика;
• фиксатор педалей тормоза и муфты.

Механизм предназначен для передачи усилия от педали в салоне авто к вилке в моторном отсеке. Этот элемент отводит фрикционный вал от маховика силового агрегата. Благодаря применению тросиковой передачи инженеры АвтоВАЗ добились того, что водитель не столкнется с проблемами утечки масла и необходимостью удаления воздушных пробок из системы управления муфтой. В автомобилях ВАЗ 2114 тросик считается самым слабым компонентом, поэтому часто автовладельцы сталкиваются с процедурой его замены. Если вы будете правильно устанавливать и затягивать тросик при регулировке, это позволит обеспечить хорошую прижимаемость ведомого шкива к маховику мотора машины и корзины при активации муфты.

Устройство сцепления в ВАЗ 2114

Как определить поломку?

Если педаль в самом начале или в конце хода скрипит, ведет и плохо схватывает или даже полностью провалилась, это свидетельствует о наличии проблем в функционировании устройства.

Что касается остальных «симптомов» поломки:

• у водителя появились сложности с переключением скоростей;
• снизилась тяга силового агрегата, особенно при движении в гору;
• появились новые звуки, скрежет и скрип при нажатии на педаль;
• неполное переключение;
• когда водитель переключает скорости, машина пробуксовывает.

Как самостоятельно поменять и отрегулировать трос?

Почему скрипит педаль, мы разобрались, теперь поговорим о регулировке сцепления на ВАЗ 2114.

Правильная настройка и натяжка троса педали сцепления на ВАЗ 2114 8 клапанов осуществляется исключительно на рабочем механизме.

Когда в функционировании системы есть неполадки, их надо устранить. Одной из самых частых проблем является обрыв тросика. Поэтому если произошел провал педали, то прежде чем правильно отрегулировать и подтянуть трос, его надо поменять.

Если вы столкнулись с проблемой скрипа педали, ознакомьтесь с видеороликом, в котором продемонстрирована процедура смазки устройства. Снято каналом VikiNow.

Необходимые инструменты

Для регулирования натяжения и замены тросика потребуются следующие приспособления и инструменты:

• сам трос;
• смазка Литол;
• набор гаечных рожковых ключей;
• линейка;
• пассатижи.

Как правильно заменить?

Чтобы отремонтировать трос, нужен помощник:

1. Откройте капот автомобиля и отсоедините болты, фиксирующие клеммы аккумулятора.
2. От самой педали надо отключить подсоединенный тросик. Используя гаечный ключ на 17, открутите гайки, фиксирующие нижнюю часть изделия. Затем извлеките его из фиксатора и выведите из вилки, установленной в моторном отсеке.
3. Дальнейшие шаги проводятся в салоне авто. Отодвиньте в сторону коврик от водительского кресла. Под педалями имеется ковролин, его надо убрать. Это позволит вам найти место, где трос крепится к педали, фиксатор надо от нее отсоединить. Проблем не возникнет, так как этот элемент просто снимается с крючка.
4. После чего сам трос извлекается из посадочного места. Для этого устройство надо протолкнуть от себя в сторону моторного отсека. Когда изделие выталкивается с трудом, скорее всего, его крепление закисло. Тогда смажьте фиксатор средством WD-40 и немного разработайте его, двигая в разные стороны. Если есть помощник, то пока вы разрабатываете трос, он может потянуть за него со стороны моторного отсека, это ускорит процедуру.
5. После демонтажа изделия производится установка нового. Перед этим с педали сцепления извлекается втулка, которая фиксирует трос. Если ее состояние плохое, она износилась, желательно заменить втулку. Сам фиксатор перед установкой смазывается Литолом.

Каналом Sdelaj Sam! Pljus interesnoe! обнародовано видео, в котором показана процедура замены изделия своими руками.

Как выполнить регулировку свободного хода?

После проведения ремонта тросик регулируется по высоте. Если не подвести и не настроить регулировку хода, возникнут сложности с переключением скоростей. Прежде чем натянуть и отрегулировать трос, рекомендуется выполнить контрольную поездку на машине. Она позволит разобраться, как правильно произвести подтяжку педали — поднять или опустить ее.

Схема натяжки положения:

1. Если машина начинает двигаться в конце хода педали, откройте капот и найдите место крепления тросика. Здесь расположены две гайки, которые можно открутить гаечным ключом на 17. Чтобы снизить свободный ход педали, то есть опустить ее, выкручивается болт, расположенный внутри кронштейна. А наружный винт при этом надо затянуть гаечным ключом.
2. Если при начале движения вы поняли, что свободный ход следует увеличить, то есть поднять педаль, то затягивается внутренний винт на металлическом фиксаторе, а внешний надо ослабить. В случае когда на гайках для регулировки свободного хода есть ржавчина, ее необходимо удалить с помощью средства WD-40. При отсутствии жидкости используется моторное масло или «тормозуха».
3. Если регулировка произведена успешно, проверьте линейкой свободный ход. В случае когда действия выполнены верно, то его длина составит от 12,5 до 13,5 см. Это расстояние будет непосредственно от самой педали в салоне машины до пола.

Канал VikiNow опубликовал ролик, в котором показан процесс смены троса и дальнейшей настройки его свободного хода.

Проверка работы

Если все было сделано верно, то следует удостовериться в правильности выполненной задачи. Для этого нужно несколько раз нажать на педаль до упора, затем опять произвести замер свободного хода. После нажатий он может сбиться. Если это произошло, то отрегулируйте ход еще раз. В идеале сцепление должно схватывать посредине.

Как проконтролировать, все ли действия были выполнены верно:

1. Автомобиль ВАЗ 2114 устанавливается на ровную горизонтальную поверхность.
2. Активируется рычаг ручного тормоза.
3. Заводится машинный двигатель, рычаг переключения переводится в положение первой передачи.
4. Попробуйте тронуться, но педаль выжимать не стоит. Когда все действия при настройке произведены верно, то мотор машины заглохнет. Если же машина начала двигаться, требуется повторно регулировать механизм. В таком случае все действия, описанные выше, выполняются еще раз.

Фотогалерея

Фото процедуры смены троса и настройки положения педали приведены ниже.

Видео «Пособие по настройке»

Пользователь Сергей Серж опубликовал ролик, в котором наглядно продемонстрирована процедура изменения положения педали с указанием всех нюансов этой задачи.

Регулировка сцепления ВАЗ 2114: выполняем правильно

Сцепление является одним из важнейших узлов, характерных для всех автомобилей, оснащенных механической КПП. Его износ или неправильная работа могут значительно снизить управляемость и принести немало проблем даже опытным автомобилистам. В сегодняшней статье мы рассмотрим принцип действия данного механизма и то, как отрегулировать сцепление на ваз 2114.

Читать еще: Полный обзор тормозных колодок для ваз 2114. какие колодки поставить на ваз 2114, 2115, 2113

Принцип функционирования

На автомашинах ВАЗ применено однодисковое сухое замкнутое сцепление с пружиной нажима диафрагменного типа, для которого рабочим положением является включенное.

В состав сцепления входят следующие компоненты:

• корпус-защита;
• подшипник-выключатель;
• роликовый подшипник основного вала;
• диск нажима;
• нажимная пружина;
• маховик;
• второстепенный фрикционный диск;
• шкала;
• картер;
• главный вал трансмиссии;
• вилка-выключатель;
• вторая втулка-выключатель;
• тумблер;
• болт фиксации к маховику.

Принцип действия данного механизма заключается в следующем. После нажатия на педаль сцепления ваз 2114 привод передвигает вилку, которая оказывает действие на подшипник сцепления. Подшипник, в свою очередь, давит на диафрагменную пружину диска нажима. В результате воздействия лепестки пружины изгибаются в сторону маховика, а ее внешний край удаляется от нажимного диска, освобождая таким образом его. Передача момента от работающего мотора к трансмиссии при этом прекращается.

После освобождения педали диск нажима вновь получает соприкосновение с ведомым диском, а через него — и с маховиком. Передача усилия при этом возобновляется (как уже можно догадаться, сам момент вращения передается при этом за счет силы трения).

Когда требуется регулировка

Регулировка сцепления ваз 2114 может потребоваться в следующих ситуациях:

1. Сцепление было полностью заменено.
2. Был выполнен ремонт сцепления с заменой его отдельных элементов.
3. Ход сцепления чересчур большой или наоборот — недостаточный.

Если с двумя первыми причинами все понятно, то в последнем случае следует выполнить несложные замеры. Для этого нужно измерить расстояние между минимальным и максимальным положениями педали (то есть в ситуациях, когда педаль вжата в пол и когда педаль свободно отпущена). Оптимальная величина этого расстояния находится в интервале от 12 до 13,5 см. Если на деле она окажется больше или меньше указанных размеров, то рекомендуется выполнить регулировку.

Если ход сцепления превышает 16 см, то следует немедленно прекратить все поездки на автомашине и как можно скорее выполнить регулировку.

Кроме этого, в некоторых случаях слишком большой ход может указывать на сильный износ фрикционных накладок, расположенных на ведомом диске, а также на необходимость их замены.

Как выполнить настройку сцепления

Рассмотрев принципы работы и симптомы неисправности, поговорим теперь, как подтянуть сцепление на ваз 2114.

Выполнять эту несложную операцию нужно в следующем порядке:

• установить машину на рабочую площадку и включить ручной тормоз;
• равномерно открутить гайки, отвечающие за фиксацию тросика сцепления;
• замерить несколько раз расстояние хода с большой точностью (до мм);
• в зависимости от результатов измерения подтянуть или, наоборот, ослабить натяжение тросика сцепления;
• после того, как расстояние хода станет находиться в интервале 12-13,5 см — затянуть при помощи динамометрического ключа гайки крепления тросика с усилием 14,4 Н*м;
• замерить расстояние хода еще раз, дабы убедиться в точности регулировки.

На этом процедуру настройки сцепления можно считать завершенной.

Выполнять проверку хода сцепления и его настройку нужно периодически, даже без появления явных признаков неполадок. Вызвано это тем, что неправильная работа сцепления может привести к увеличению нагрузок на коробку и даже износу ее отдельных узлов.

Выполняя настройку, следует сразу же обратить внимание на общее состояние тросика сцепления. Если на нем видны разрывы, переломы или следы коррозии, а также в случае, если тросик закис внутри своего кожуха, нужно незамедлительно заменить его.

После того, как ход сцепления был отрегулирован, следует проверить результат «в полевых» условиях. Первым хорошим признаком правильной работы является «схватывание» сцепления примерно на середине его хода, то есть при положении педали в 6-7 см от пола.

Для более точной проверки нужно будет провести небольшой эксперимент. Для этого следует установить автомашину на ровный участок трассы, поставить на ручной тормоз, завести мотор, включить передачу и попытаться поехать. При правильно отрегулированном сцеплении автомашина сразу же заглохнет.

В противном случае (когда автомобиль останется стоять на месте при отпущенном сцеплении со включенным двигателем) стоит сделать вывод, что сцепление буксует. Вызвано это тем, что требуемого усилия прижатия ведущего диска к маховику и корзине не достигается.

Обратной ситуацией является «ведение» сцепления. Оно характеризуется тем, что при работающем моторе включить передачу удается с большим трудом или не удается вовсе ввиду того, что ведомый диск не высвобождается из-за недостаточно усилия. И в том и в другом случае следует выполнить повторную проверку и настройку сцепления.

Регулировка сцепления на отечественных автомобилях ВАЗ 2114 своими руками

Сцепление переднеприводных автомобилей семейства ВАЗ претерпело некоторые изменения в сравнении с «классикой». Конструкторы отказались от гидравлической системы, управляющей ходом вилки сцепления, вместо которой было реализовано управление с помощью тросика. Далее мы рассмотрим устройство и порядок регулировки механического привода сцепления на примере автомобиля ВАЗ 2114.

Строение и функции сцепления

Механический привод, в сравнении с гидравлическим, имеет более простую, но не менее надежную конструкцию. В его состав входит регулируемый по длине трос в оболочке, являющийся главной частью устройства, педаль, обеспечивающая управление сцеплением из салона, приспособление для контроля положения и свободного хода педали, и рычажный механизм, с помощью которого усилие при нажатии на педаль передается вилке сцепления.

Применение троса позволило избежать таких проблем с гидравликой, как утечка жидкости и необходимость удаления воздуха из системы после ее ремонта. В то же время необходимость в периодической наладке контрольных показателей осталась. Регулировка педали сцепления автомобиля ВАЗ 2114 заключается в установке значений, при которых будет обеспечиваться наиболее плотное прижатие ведомого диска к поверхностям маховика и корзины в то время, когда сцепление включено. В то же время выключение сцепления педалью из салона автомобиля должно обеспечивать полное разъединение указанных выше поверхностей.

Помимо этого, во время работы силового агрегата при включении любой передачи не должно возникать посторонних звуков от шестерен коробки передач. Достичь вышеуказанных значений можно путем контроля рабочего хода педали сцепления. На автомобиле ВАЗ 2114 он должен составлять от 125 до 135 мм. Измерить его можно приложив рулетку (линейку) к коврику под педалью сцепления и отметив показания при отжатой педали, а затем при выжатой в пол. Разность значений и будет интересующим нас показателем. Наиболее допустимая величина хода составляет 160 мм. Если ход педали больше указанных параметров – это указывает на значительный износ фрикционных накладок ведомого диска сцепления.

Регулировка сцепления на ВАЗ 2114

Регулировка, как процесс, не представляет сложности и не потребует значительных усилий. Она заключается в изменении длины оболочки тросика сцепления ВАЗ 2114 относительно узла регулировки, благодаря чему изменяются показатели рабочего хода педали в большую или меньшую сторону. Одновременно с уменьшением длины оболочки рабочий ход педали тоже уменьшится, и наоборот. Осталось только найти момент, при котором педаль будет перемещаться на нужные нам 12,5-13,5 см.

Изменение длины оболочки тросика происходит с помощью гаек, расположенных на наконечнике узла регулировки. Изначально необходимо ослабить затяжку контрящей гайки, а затем накручивать или откручивать регулировочную. При накрутке гайки на наконечник троса, педаль сцепления будет подниматься, тем самым увеличивая величину хода, а при откручивании гайки педаль будет прижиматься к полу автомобиля. Конечно, данную операцию удобнее проводить с помощником. После проведения всех манипуляций с педалью контргайка затягивается.

Обратите внимание: во время выполнения работ по регулировке необходимо убедиться в том, что трос сцепления не заедает, свободно передвигается в своем кожухе и на нем отсутствуют порывы отдельных жил. В случае обнаруженных неисправностей трос необходимо заменить. Это даст возможность более точно отрегулировать сцепление и быть уверенным в надежности троса.

Достигнув заданных заводом-изготовителем параметров и затянув после этого контрящую гайку на наконечнике троса, необходимо убедиться в правильности регулировки сцепления. Для этого нужно несколько раз выжать педаль сцепления до пола и снова произвести замер рабочего хода педали. В случае изменения показателей хода педали, регулировку оболочки троса необходимо повторить в порядке, который был описан выше. Общепринятая, но не категорическая мера проверки регулировки – начиная движение сцепление должно «хватать» в середине хода педали.

Окончательная проверка поможет узнать, как точно и насколько правильно отрегулировано сцепление ВАЗ 2114. Для ее проведения автомобиль необходимо установить на ровный участок дороги, затянуть стояночный тормоз, запустить силовой агрегат, включить передачу и попытаться начать движение. Двигатель автомобиля должен заглохнуть. Если этого не произошло, педаль сцепления отпущена, автомобиль стоит на месте и его двигатель работает при включенной передаче – значит, сцепление «буксует».

Иными словами, не обеспечивается должное прижатие ведомого диска к поверхностям маховика и корзины сцепления. Когда при заведенном двигателе передача включается с трудом или не включается вообще – сцепление «ведет». Это обуславливается невозможностью, при данной регулировке хода педали, обеспечить необходимое усилие для воздействия на лепестки корзины сцепления, тем самым ведомый диск не высвобождается. Сцепление постоянно включено. В любом из случаев, кроме того, когда двигатель глохнет, сцепление нуждается в регулировке.

Вот такими, не слишком заумными действиями, осуществляется контроль, который способствует увеличению срока службы троса, выжимного подшипника, ведомого диска сцепления и коробки передач в целом. Ну и как приятное «дополнение», позволяет наслаждаться четким и бесшумным переключением передач во время движения. Если какой-то из моментов регулировки остался непонятным для вас – в интернете есть много видео о регулировке сцепления ВАЗ 2114.

Подтягивание троса сцепления на ВАЗ-2114 своими руками: регулировка механизма

Сама по себе конструкция сцепления на автомобиле ВАЗ-2114 (Самара-2), была изменена и отличается от того, что было установлено на «классических» моделях семейства ВАЗ. Главные изменения коснулись системы регулировки, управления, ходом движения на вилке сцепления. И, если, ранее они были гидравлическими, то сейчас её движение приводится про помощи троса сцепления.

Видео регулировки сцепления на ВАЗ-2114

В этой статье мы подробно рассмотрим, как подтянуть и отрегулировать трос сцепления на ВАЗ-2114.

Пошаговый порядок натяжения тросика сцепления на ВАЗ-2114

Для того, чтобы изменить длину троса сцепления, нам понадобится в работе лишь гаечный ключ.

1. Первым делом открываем капот и ищем на корпусе КПП гайки расположенные с самого конца узла регулировки. Два болта на 17.

Трос сцепления отмечен красным маркером.

2. Далее, ослабляем затяжку контрящейся гайки, а затем изменяем положение регулировочной, закручивая или откручивая её до необходимой длины.

Гайки легко открутятся при любом нажатии.

3. Когда гайка будет накручиваться, то педаль сцепления будет подниматься, увеличивая длину своего расстояния, а если будет откручиваться, то расстояние до пола будет сокращаться, прижимая педаль ближе к полу.

Стрелкой отмечена гайка для фиксации.

Бесспорно, что подобные работы намного легче проводить в компании помощника.

4. По окончании всех регулировочных работ, контрящаяся гайка закручивается настолько близко к регулировочной, насколько это возможно.

Во время проведения подобных процедур, убедитесь в том, что сам по себе трос сцепления целый, на его корпусе и оболочке отсутствуют повреждения и задиры, а также то, что он сам, свободно передвигается внутри поддерживающих его элементов. Если что-то подобное будет обнаружено, то трос лучше всего заменить на новый, так как износ поддержанного будет только увеличиваться, и говорить о надёжность произведённых работ нельзя.

Проверка работы

После того, как вы закончили эти работы, необходимо проверить правильность проведённых работ.

1. Сначала замеряем ход педали сцепления.
2. На выключенном двигателе выжимаем несколько раз педаль сцепления и возвращаем её на своё место.
3. Далее, производим новый замер и уточняем полученные показания.
4. Если они не изменились по сравнению с первыми замерами, то работы произведены, верно, и первый этап проверки можно считать оконченным.
5. А если они отличаются от первых показателей, значит, контрящаяся гайка была закручена не плотно, и процесс регулировки необходимо проводить вновь.

Среди автолюбителей есть одно правило! Правильно отрегулированное сцепление, должно начинать схватываться примерно посередине хода движения педали.

Окончательно сказать об исправности и правильно отрегулированном сцеплении может следующий тест:

1. Автомобиль должен быть установлен на ровную поверхность, «ручник» должен быть включён, двигатель запущен.
2. Далее, включаем передачу и пробуем начать движение.
3. Если в этот момент, когда педаль сцепления не зажата, автомобиль заглох, то это значит, что регулировка выполнена правильно.
4. А если этого не случилось, автомобиль работает на включенной передаче при не нажатой педали сцепления, то это будет говорить, о пробуксовке сцепления, которая будет нуждаться в регулировке.

Конструкция

Привод, механического типа на ВАЗ-2114 несмотря на то, что имеет наименее простую конструкцию, нисколько не уступает в надёжности гидравлическому аналогу. Его система состоит из регулируемого в длину троса, запечатанного в специальную противокоррозийную оболочку, и самой педали сцепления расположенной в салоне машины, которая путём свободного хода, предназначена для передачи усилия нажатия на вилку сцепления.

Несмотря на то, что подобная схема проста, в целом она достаточно надёжна.

Схема сцепления

Новинка, в виде троса сцепления на автомобили ВАЗ-2114 помогла избежать всех проблем, которые встречаются у всех владельцев классики. В первую очередь это относится к утечке гидравлической жидкости из системы, а в следствии к потере контроля за автомобилем. Также потребовалось бы проведение работ по удалению воздуха из системы сцепления после ремонта.

При этом периодическая проверка и регулировка педали сцепления как была, так и осталась.

Почему нужна регулировка хода троса

Эта процедура необходима для того, чтобы при достижении педали, а вместе с ней и троса сцепления определённых значений, было совершено наиболее приземистое прижатие маховика с корзиной к ведомому диску, в тот момент, когда необходима его эксплуатация. В это же время, благодаря точной регулировке этого привода, обеспечивается выключение сцепления в момент выключения педали сцепления.

Обратите внимание! Во время работы этой системы, когда рычаг находится в нейтральном положении, либо при её включении от корпуса КПП не должно исходить никаких посторонних звуков и тресков.

Контролировать состояние сцепления, не допуская появления подобной ситуации можно визуально, по нахождению педали сцепления относительно пола автомобиля, применив лишь линейку.

Оптимальные значения должны составлять от 125 до 140 мм , при замере показаний сначала на нажатой, а потом на отжатой педали. Самым максимальным значением, которое допускается при замере подобных показателей являются 160 мм , и если они превышают эти значения, то это будет означать сильный износ фрикционных накладок, а следовательно, после её регулировки, в скором времени может понадобится и замена самого сцепления.

Меряем результат по нижнему краю педали — на фото результат в норме.

Принцип работ по регулировке сцепления

Если после предварительной проверки вами было установлено, то что тросу сцепления необходима регулировка (т.е подтяжка – прим.), то не стоит пугаться, так как процесс подобных работ не представляет собой ничего сложного и никаких дополнительных усилий не потребует.

Регулировка натяжения тросика сцепления, осуществляется за счёт его подтяжки под капотом

Подобный процесс заключается в простом изменении длины тросика и его оболочки от узла регулировки, благодаря чему его показатели способны изменяться как в наименьшую, так и наибольшую строну.

Как вы могли догадаться, если длина троса будет уменьшена, то и ход педали будет меньше, тоже самое касается и увеличения хода, остаётся лишь достичь тех заветных показателей хода педали в 12,5 сантиметров.

Благодаря таким несложным действиям, регулировку троса сцепления на ВАЗ-2114 можно выполнить в самые короткие сроки.

Как правильно отрегулировать сцепление на ваз 2115: фото и видео

Сцепление ВАЗ 2115

Поломка сцепления – нередкое явление в автомобилях отечественного производителя. Поэтому, ВАЗ 2115 тоже страдает от такой проблемы. Но, мало какой владелец Лады захочет отдавать заоблачные суммы для того, чтобы ему заменили сцепление на СТО. В связи с этим мы расскажем вам, как это можно сделать самостоятельно.

комплект исправных деталей сцепления ВАЗ 2114;
наборы накидных и торцовых ключей;
оправка;
домкрат.

Переходим к замене.

В первую очередь необходимо поддомкратить автомобиль. Для этой цели идеально подойдут смотровая яма и эстакада.

Снимаем передние колеса.

Отсоединяем массовый провод, тросы привода и спидометра от коробки передач. Тросы отсоединять вовсе не обязательно, но это стоит сделать для удобства.

Также отсоединяем привод переключения передач и опору со стороны коробки передач.

Руками отворачиваем нижний кохуж, защищающий маховик. Осматриваем состояние маховика. Если замечаем на его поверхности существенные трещины и другие дефекты, значит, он неисправен. Снимаем (руками).

Используя накидной ключ на 7, откручиваем болты, на которых крепятся шаровые опоры. Как правило, их всего 3 штуки.

Если производим полную, а не выборочную замену — отсоединяем приводные валы от коробки передач, сливаем масло. После чего можно аккуратно снимать коробку передач.

Откручиваем болты, которые крепят коробку передач к цилиндрам. Удобнее всего воспользоваться торцовым ключом на 8.

Накидным ключом на 8 откручиваем болты, крепящие нажимной диск к маховику.

Снимаем нажимной и ведомый диски. Нажимной диск также называют корзиной. На данном этапе необходимо убедиться в том, что она исправна. В противном случае потребуется замена. Рабочая поверхность не должна иметь трещин и крупных зазоров.

Поддеваем концы возвращающей пружины, фиксирующей выжимной подшипник.

Снимаем муфту, подшипник и возвращающую пружину. Осматриваем каждую из деталей, для того, чтобы понять, какие из них стоит заменить. Крутим подшипник в руке. Слышите хруст или шум — подшипник не годен, готовим новый для замены.

Снимаем выключающую вилку. Обрабатываем детали керосином, если что-то из деталей исправно и не нуждается в замене — производим не полную, а выборочную замену.

Очищаем первичный вал коробки передач от различной грязи и старой смазки.

Возвращаем (или закрепляем новый) выжимной подшипник, муфту и возвращающую пружину.

Для центрирования коленчатого вала, вставляем в его отверстие оправку. После чего устанавливаем на оправку ведомый диск.

Прикручиваем болтами (накидным ключом на нажимной диск (корзину) в маховик.

Дальнейшая установка производится в обратном порядке.

Регулировка

Первоначально стоит измерить отклонение педали от нормы. Для этого нужно упереть привод до максимума, затем — отпустить. Необходимо замерить длину хода – расстояние от центра площадки педали в ее нижнем положении, когда она уперта в пол, и ее верхним положением. Если отклонение от нормальной длины существенное, следует отрегулировать педаль.

Отклонение от нормы можно обнаружить и без измерений. Для этого нужно расположить машину на ровной горизонтальной поверхности, включить первую передачу и, плавно отпуская привод, начать движение. Если автомобиль тронулся только под конец нажатия педали, необходима отладка.

Для того, чтобы отрегулировать привод у ВАЗ 2115, необходимо изменить длину «рубашки» троса. Для этого нужно ослабить или затянуть две гайки, с помощью которых он прикреплен к кронштейну.

Открываем капот. Снимаем воздушный фильтр. Находим трос и гайки, которыми он крепится к кронштейну. Они находятся на его резьбовой части. К сожалению, у ВАЗ 2115 эти детали расположены неудобно. При манипуляциях с гайками изменяется длина оболочки-«рубашки» троса. Для того, чтобы уменьшить ход, ослабляем гайку, находящуюся внутри кронштейна, и подкручиваем гайку снаружи, и наоборот, если нужно увеличить. Важно помнить, что перетяжка, как и слабое натяжение, недопустимы. При перетяжке трос быстро порвется, а при слабом натяжении сцепление перестанет полностью выключаться.

Если резьба заржавела, можно использовать жидкость для облегчения отворачивания резьбы. В случае, если таковой нет, можно применить моторное масло либо тормозную жидкость.

После отладки следует проверить изменения в работе узла. Делать это нужно так же, как и при первичной проверке на отклонение хода от нормы. После правильно осуществленной регулировки ход не превышает 135 мм. Если процедура ни к чему не привела и сцепление у вашего ВАЗ 2115 продолжает буксовать, значит элемент пришел в негодность, и нуждается в замене.

Какое лучше поставить

У Крафта пошло много подделок, спокойно можеш нарваться. Бери лучше ЛУК или ВАЛЕО, у САКСА в последнее время тоже пошли подделки. Продаются также комплектами. Осмотри обязательно маховик, на наличие износа. -0,1мм укорачивает жизнь сцепления минимум на 10000 км.
