Электронное зажигание — как оно устроено?

Содержание

Что такое электронное зажигание на ваз

Некоторые владельцы классических автомобилей семейства ВАЗ 2101-07 постоянно стараются улучшить, доработать, добавить электроники и удобства. Одной из таких доработок — это установка бесконтактного электронного зажигания.

Какое зажигание лучше: бесконтактное или контактное?

Контактные зажигания устарели, но все же используются в старых автомобилях. На заднеприводных моделях Ваз бесконтактное впервые установили на 2107.

Разберем отличия контактного от бесконтактного зажигания:

Преимущества бесконтактного зажигания:

  • так как в распределителе нет контактной группы, искрообразование происходит четко;
  • высокий срок эксплуатации катушки;
  • при средних оборотах мотора БСЗ создает искру в 4 раза мощнее, чем контактное зажигание. Это особенно полезно, если свечи загрязнились, так как искра все равно будет вырабатываться;
  • отлично выполняет свои функции даже в мороз;
  • если напряжение в электросети низкое, то искрообразование все равно будет происходить;
  • благодаря мощной стабильной искре свечей, воспламенение топливно-воздушной смеси происходит быстрее;
  • если установлен БСЗ, то уменьшается расход топлива и повышается мощность мотора;
  • улучшается динамика разгона автомобиля;
  • БСЗ легче обслуживать, потому что в устройстве нет подвижных деталей.

Устройство бесконтактной системы зажигания

Устройство БСЗ для карбюраторных двигателей состоит из:

  1. Трамблер. Это устройство, которое отвечает за создание искры в нужный момент. Его еще называют распределителем системы зажигания.
  2. Высоковольтная катушка. Этот элемент в устройстве системы зажигания получает от аккумулятора низкое напряжение, преобразует его и подает высокое напряжение. Поэтому от него идут высоковольтные провода. Катушка состоит из двух обмоток. Первичная — из проводом большого сечения (соединяется с электрической частью авто посредством реле замка зажигания), вторичная — это много витков тонкой проволоки (соединяется высоковольтным проводом с трамблером).
  3. Коммутатор. Данный элемент системы бесконтактного зажигания отвечает образование искры. Простыми словами, коммутатор — это усилитель сигнала. Коммутатор есть только в системе зажигания ДВС с карбюратором. Кстати, самым лучшим карбюратором СОЛЕКС считается. На инжекторных Ваз 2107, как и на других — коммутатор не нужен, поскольку его функции выполняет контроллер бортового компьютера.
  4. Высоковольтная и обычная проводка. Проводка высоковольтного напряжения должны соответствовать требованиям мощной изоляции.
  5. Клеммы. Служат для соединений, должны быть прочными.

Электронная и бесконтактная система зажигания — это одно и то же устройство. Получило название из-за отсутствия контактной группы в устройстве системы. В замке зажигания контактная группа тоже есть, которая является частой причиной отказа запуска двигателя.

Устройство трамблера:

  • корпус;
  • вал;
  • кулачок;
  • подвижный контакт (бегунок).

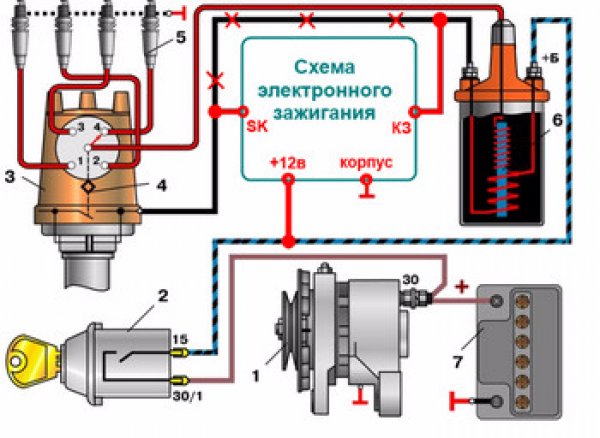

Схемы подключения электронного зажигания: Ваз 2101-Ваз 2107

Схема бесконтактной системы зажигания для автомобилей ВАЗ:

Как работает бесконтактное зажигание

Последовательность и принцип работы БСЗ такой:

  1. Водитель поворачивает ключ замка зажигания.
  2. Цепь замкнулась и на первичную обмотку катушки зажигания подается постоянное напряжение от аккумулятора. Первичная обмотка под напряжением образует вокруг себя магнитное поле.
  3. При запуске стартера, он начинает вращать коленчатый вал ДВС и вращает вал, который находится внутри трамблера вместе с бегунком.
  4. Датчик холла фиксирует как вращается вал трамблера (по выступу на валу) и передает сигнал коммутатору.
  5. Электронный блок отключает поступление напряжения к первичной обмотке по сигналу датчика Холла.
  6. Когда цепь подачи напряжения прерывается, в этот момент появляется импульс высокого напряжения до 24 килоВольт во вторичной обмотке катушки, которое передается по толстому проводу на бегунок (подвижная часть трамблера).
  7. На крыше встроены неподвижные контакты. Бегунок бросает импульс на один из этих неподвижных контактов. От контакта, который получил импульс высокого напряжения, оно передается по высоковольтным проводам на свечи зажигания тех цилиндров, в которых поршни находятся в верхних мертвых точках.
  8. Во время подачи напряжения на свечу, в рабочей камере сгорания цилиндра уже есть топливо и воздух в сжатом состоянии для воспламенения.
  9. Бегунок трамблера вращается от искру всем свечам по определенной схеме последовательности: 1-3-4-2. В зависимости, от того как установить бегунок, зависит вся работа системы, раннее зажигание или позднее, определять мы научились в другом материале.
  10. Мотор автомобиля заводится.

ЭСУД бывают взаимозаменяемы, а бывают и не ремонтнопригодны.

Схема устаревшей системы зажигания ВАЗ (без коммутатора)

1 — трамблер (распределитель); 2 — прерыватель; 3 — конденсатор; 4 — катушка зажигания (бобина); 5 — АКБ; 6 — замок зажигания; 7 — искры свечей зажигания.

Такая схема в системах, где нет коммутатора. Разрыв цепи происходит механически с помощью прерывателя.

Минусы контактного зажигания:

  1. Подгорают и окисляются контакты из-за чего мощность создания искры уменьшается.
  2. Есть быстроизнашивающиеся детали, которые рекомендуется менять через каждый 20 тыс. км. пробега.
  3. Преобразовываемая мощность в контактных системах до 18 килоВольт. У электронных или бесконтактных — до 24 килоВольт.

Минусы бесконтактного зажигания:

Выбор БСЗ

При покупке нового БСЗ следует обратить внимание на наличие составляющих всего комплекта. В заводском комплекте должно быть:

    1. Трамблер (главный распределитель). Шифр для двигателей 1.5 и 1.6 — 38.37061. Для двигателей 1.3 номер будет 38.3706–01, потому что высота блока 1.3 мотора ниже, а вал трамблера короче.
    2. Коммутатор с номером 36.3734 или 3620.3734.
    3. Высоковольтная катушка (бобина). Маркировка 27.3705
    4. Тонкие провода с разъемами.

    По внешнему виду очень похож комплект БСЗ для машины ВАЗ 2121 «НИВА». Но лучше не ставить этот комплект на Ваз 2107 или на Ваз 2106, потому как характеристики «шестерки» и «семерки» сильно отличаются от «нивы». Марки трамблера для Нивы: 3810.3706 или 38.3706–10.

    Лучшим производителем электронной системы зажигания для старых авто ВАЗ является компания «СОАТЭ». База производственной мощности находится в городе Старый Оскол. По отзывам автовладельцев классических моделей БСЗ СОАТЭ отличный вариант.

    А вы знаете, где находится номер двигателя в вашем автомобиле?

    Установка бесконтактного зажигания Ваз 2107, 2106

    Чтобы установить БСЗ своими руками, потребуются следующие инструменты:

    • Отвертки (плоские и крестовые);
    • Ключи рожковые на 8, 10, 13 мм;
    • Пассатижи (плоскогубцы);
    • Свечной ключ;
    • Дрель или шуруповерт с диаметром сверла 3-3,5 мм. Придется просверлить два отверстия в кузове, чтобы закрепить коммутатор.
    • Спецключ для вращения коленвала ДВС или обычным рожковым на 30 мм.

    Смотровая яма для установки зажигания не потребуется. Вот, собственно, сам порядок действий по снятию старого контактного зажигания:

    1. Открыть капот, отсоединить аккумуляторную батарею и отсоединить высоковольтные провода от свечей.
    2. Открутить свечи зажигания.
    3. Вращать коленвал двигателя пока поршень в первом цилиндре не достигнет верхней мертвой точки (ВМТ). Длинной отверткой или проволокой можно проверить где находится поршень. Проследить, чтобы метка шкива коленвала ДВС совпадала с самой первой длинной меткой на блоке цилиндров.
    4. Отсоединить защелки крышки трамблера и снять ее с проводами. Начертить метку на клапанной крышке напротив бегунка.
    5. Отсоединить шланчик, идущий от карбюратора и все провода распределителя.
    6. Открутить гайку крепления и снять трамблер вместе с прокладкой.
    7. Открутить крепления катушки (запомнить какие провода куда крепятся) и снять ее.

    Порядок монтажа бесконтактного электронного зажигания на Ваз 2106-2107.

    1. Просверлить и прикрепить коммутатор рядом с катушкой. Но, не надо ставить под бачки с жидкостью.
    2. Снять крышку нового трамблера и надеть прокладку.
    3. Установить в посадочное место для трамблера так, чтобы подвижный контакт был напротив начерченной метки на клапанной крышке. Сразу до упора гайку не затягиваем.
    4. Установить новую катушку, где стояла старая. К клеммам бобины надо подсоединить провода от реле замка зажигания, тахометра, коммутатора. Провод от электронного блока под номером 1 подсоединяется к клемме катушки с обозначением «К», провод от 4-го контакта соединяем с клеммой катушки с обозначением «Б».
    5. Проверить зазоры свечей (должно быть 0,8-0,9 мм) и вкрутить по местам.
    6. Защелкнуть крышку трамблера и подсоединить высоковольтные провода (центральный от катушки и 4 провода на свечи). Провода к свечам подсоединяем строго по соответствию обозначениям.
    7. Подсоединить вакуумный шланчик.

    После установки в правильной последовательности, запускаем мотор и начинаем настраивать зажигание. Если после установки нового электронного бесконтактного зажигания двигатель не заводится, следует проверить правильность подключения проводов катушки и высоковольтных на свечи. Если провода в норме, то не совмещены метки.

    Установка электронного зажигания на видео на классические автомобили ВАЗ 2101-2107.

    В этом видео ражжеваны все нюансы.

    Как отрегулировать бесконтактное зажигание

    Перед настройкой зажигания на автомобилях ВАЗ 2101-2107, надо немного прогреть двигатель, не давая ему заглохнуть.

    Отрегулировать можно либо на слух, либо с помощью специального прибора, который называется стробоскоп для установки зажигания.Стробоскоп — это прибор, с помощью которого даже новичок может правильно выставить зажигание. Подробнее по настройке зажигания страбоскопом смотрите на видео.

    Что такое бесконтактная система зажигания

    Дата публикации: 18 декабря 2018 .
    Категория: Автотехника.

    Для того чтобы бензиновый двигатель заработал, в его цилиндрах должно произойти воспламенение топлива. Это истина. Поэтому система зажигания (сначала, естественно, контактная) и возникла одновременно с автомобилем. Но прогресс не стоит на месте. Он, конечно же, коснулся и системы зажигания: на смену традиционному способу образования искры пришел более эффективный и надежный, а именно, бесконтактный. О нем и пойдет речь в данной статье.

    Основные различия традиционной и бесконтактной систем зажигания

    При работе бензинового двигателя искрообразование (то есть подача высокого напряжения на свечу) происходит в момент, когда осуществляется размыкания низковольтной цепи питания катушки зажигания. В традиционной системе в качестве такого «выключателя» выступают контакты механического прерывателя, которые периодически размыкаются при соприкосновении с кулачками вращающегося ротора трамблера.

    Именно этот узел и был заменен при переходе на бесконтактную систему. Управляющий сигнал в ней формируется специальным сенсором (индуктивным, оптическим или датчиком Холла), установленным под крышкой распределителя. Электрический импульс поступает на полупроводниковый коммутатор, который и осуществляет управление первичной обмоткой катушки зажигания.

    На заметку! В полной мере назвать систему зажигания большинства современных автомобилей (средней ценовой категории) бесконтактной все-таки нельзя. Дело в том, что контакты, установленные в крышке распределителя, все равно участвуют в процессе искрообразования, ведь, именно, через них и бегунок высокое напряжение подается на свечи.

    Преимущества и недостатки бесконтактной системы зажигания

    Несмотря на то, что бесконтактная система зажигания (БСЗ) стоит дороже (это, пожалуй, ее единственный недостаток) по сравнению с традиционной, именно ее применяют сейчас во всех современных автомобилях. Лучшее искрообразование в БСЗ обусловлено тем, что за счет применения полупроводникового коммутатора уменьшаются потери энергии на первичной обмотке катушки, а это, в свою очередь, ведет к увеличению напряжения на вторичной. В результате происходит более полное сгорание топливно-воздушной смеси в цилиндрах двигателя. Отсюда и все вытекающие достоинства бесконтактной системы зажигания:

    • увеличение мощности мотора;
    • экономия топлива;
    • улучшение динамических характеристик автомобиля;
    • снижение токсичности выхлопных газов;
    • уверенный запуск двигателя в условиях повышенной влажности и больших отрицательных температур;
    • стабильная работа мотора при различных оборотах (вплоть до максимальных);
    • увеличение срока эксплуатации свечей.

    Способы переоборудования контактной системы зажигания в бесконтактную

    Естественно, по дорогам нашей необъятной Родины колесит огромное количество автомобилей (как импортных, так и отечественных), оборудованных стандартной системой зажигания. Повысить эффективность и надежность ее работы – мечта любого владельца транспортного средства. В настоящее время сделать это своими руками достаточно просто. Существует два основных способа (вариант полностью самодельного устройства мы не рассматриваем) модернизации системы зажигания:

    • Приобретение и установка полного комплекта бесконтактного зажигания. Хотя такой вариант тюнинга и является достаточно дорогостоящим, специалисты считают его самым «правильным» с технической точки зрения. Только полностью заменив штатную систему зажигания можно получить новую, обладающую всеми достоинствами бесконтактного искрообразования.
    • Доработка «родного» трамблера, путем установки специального модуля, представляющего собой малогабаритное устройство «3 в 1» (датчик, усилитель сигнала и коммутирующий транзистор). Этот вариант модернизации является менее затратным и позволяет несколько улучшить технические характеристики традиционной системы зажигания, исключив из схемы «проблемный» механический прерыватель.

    На заметку! Производители автомобильных запчастей предлагают пользователям наборы, позволяющие произвести переделку систем зажигания для различных моделей транспортных средств, в соответствии с вышеописанными вариантами.

    Бюджетный вариант перехода на бесконтактную систему

    Контакты механического размыкателя «подгорают» и изнашиваются, поэтому их приходится периодически чистить и регулировать зазор. Избавить владельцев классических ВАЗов (2101-2107) от этой рутинной работы позволяет установка модуля «Сонар ИК» (стоимостью 700÷900 рублей) в трамблер.

    Устройство состоит из:

    • оптического датчика (источника инфракрасного излучения и фотоприемника);
    • усилителя электрического сигнала;
    • коммутирующего транзистора.

    Важно! Все вышеперечисленное смонтировано в миниатюрном влагозащищенном корпусе, что позволяет достаточно просто установить его на место штатного контактного прерывателя.

    Принцип работы модуля заключается в следующем:

    • При вращении ротора трамблера его кулачки периодически перекрывают световой поток оптического датчика.
    • Электрические импульсы от фотоприемника усиливаются встроенной микросхемой и подаются на управляющий транзистор, который размыкает/замыкает цепь первичной обмотки катушки.

    На заметку! Светодиодные индикаторы (красного и зеленого цвета) информируют о состоянии электронного коммутирующего ключа (замкнут/разомкнут).

    Как установить и настроить «Сонар ИК» подробно рассказано в представленном ниже видео:

    Бесконтактный датчик-прерыватель для иномарок

    Владельцы иномарок могут приобрести простое приспособление от UltraSpark, Pertronix или AccuSpark, позволяющее быстро «превратить» стандартную систему зажигания в бесконтактную. В комплект поставки такого устройства входят:

    • Индукционный датчик-прерыватель.
    • Триггерное пластиковое кольцо с запрессованными в него неодимовыми магнитами (по количеству цилиндров двигателя).
    • Инструкция по монтажу и схема подключения.

    По утверждению производителей монтаж бесконтактного датчика-прерывателя (БДП) занимает не более 30 минут:

    • Снимаем крышку трамблера и бегунок.
    • Демонтируем контактную группу механического прерывателя и искрогасящий конденсатор.
    • Устанавливаем БДП и выводим его провода через отверстие в корпусе.
    • Надеваем на ось ротора триггерное кольцо.

    • Возвращаем на место бегунок и крышку трамблера.
    • Подсоединяем провода от установленного датчика к катушке зажигания в соответствии со схемой.

    Важно! Зная модель трамблера можно подобрать бесконтактный модуль-прерыватель, практически, для любой марки транспортного средства иностранного производства.

    Несомненными достоинствами БДП являются:

    • Невысокая стоимость.
    • Простота установки.
    • Возможность использования со стоковыми трамблерами и высоковольтными катушками конкретной марки автомобиля.

    Полноценная система бесконтактного зажигания

    Естественно, получить все преимущества БСЗ, установив только датчик-прерыватель, не получится. Этот модуль лишь позволяет повысить надежность искрообразования (без пропусков) и избавляет владельцев от необходимости постоянно контролировать состояние механической контактной группы. Для того, чтобы оборудовать свой автомобиль полноценной БСЗ, необходимо приобрести комплект, состоящий из:

    • трамблера, с установленным датчиком Холла;
    • полупроводникового коммутатора;
    • высоковольтной катушки;
    • соединительных проводов с установленными колодками.

    Такой набор для классических автомобилей ВАЗ от «СОАТЭ» (Россия, город Старый Оскол) на сегодняшний день стоит около 2500 рублей. В представленном ниже видео подробно описан процесс его самостоятельной установки:

    Система зажигания без распределителя

    Самой «продвинутой» и действительно бесконтактной является электронная система зажигания, которая не имеет механического распределителя, так как его функции выполняет бортовой компьютер. Он «определяет» момент искрообразования в соответствующем цилиндре по сигналам, поступающим с сенсоров положения распределительного и коленчатого валов. Вместо одной высоковольтной катушки в системе используют несколько (по одной на каждый цилиндр двигателя). Это позволяет создать более мощную искру, так как компьютер в зависимости от частоты вращения двигателя четко «определяет» время, необходимое для накопления энергии.

    На заметку! Еще более инновационной считают систему зажигания, в которой катушки вмонтированы непосредственно в колпачки, одеваемые на свечи. Это позволяет избавиться от высоковольтных проводов, что в свою очередь снижает потери электроэнергии, а также повышает надежность и эффективность процесса искрообразования.

    Как установить систему бесконтактного зажигания на автомобиле ВАЗ 2106 своими руками?

    Несмотря на то что «классика» ВАЗ 2106 давно снята с производства, на российских просторах эксплуатируется немалое количество этих машин. Поскольку их конструкция устарела, то желание владельцев шестой модели Жигулей усовершенствовать её любыми способами вполне понятно. Один из эффективных вариантов — поставить вместо штатной системы зажигания бесконтактную (сокращённо — БСЗ), где искрообразованием ведает электроника. Процедура замены довольно проста и доступна каждому, кто пожелает улучшить работу двигателя своей «шестёрки».

    Что собой представляет БСЗ и как она работает?

    Чтобы успешно установить и настроить бесконтактное зажигание, желательно понять принцип действия системы, состоящей из следующих элементов:

    1. Главный распределитель зажигания (иначе — трамблёр). Внутри него установлен фотоэлектрический датчик Холла, вакуумный привод корректировки угла опережения и так называемый бегунок с подвижным контактом.
    2. Катушка, создающая импульс высокого напряжения. Имеет 2 обмотки: первичную, состоящую из малого числа витков толстого провода, и вторичную, намотанную тонкой проволокой с большим количеством витков.
    3. Электронный блок — коммутатор, оборудованный алюминиевым радиатором охлаждения. Последний играет роль крепёжного элемента.
    4. Свечи зажигания, соединённые высоковольтными проводами с трамблёром.
    5. Провода для соединения элементов между собой.

    Для справки. В штатных устаревших системах ВАЗ 2106 внутри распределителя вместо датчика Холла стояла контактная группа, а коммутатора не было вовсе.

    Первый контакт катушки соединяется через реле замка зажигания с генератором, а второй — с блоком управления. Также от неё к трамблёру идёт высоковольтный провод большого сечения. Из распределителя выходит 2 пучка проводов, соединяющих его с коммутатором и свечами зажигания. Система функционирует по такому алгоритму:

    1. После включения зажигания поворотом ключа в замке на первичную обмотку катушки подаётся напряжение 12 В, отчего возникает электромагнитное поле.
    2. Когда происходит вращение коленчатого вала и один из поршней выходит в верхнюю мёртвую точку (ВМТ), фотоэлектрический датчик посылает сигнал коммутатору, а тот кратковременно разрывает связь катушки с источником напряжения — генератором либо аккумуляторной батареей.
    3. Во время разрыва цепи во вторичной обмотке катушки образуется импульс напряжением от 20 до 24 кВ, передаваемый по проводу большого сечения на бегунок трамблёра.
    4. Подвижный контакт бегунка направляет импульс к той свече зажигания, где поршень вышел в ВМТ. Между её контактами проскакивает мощная искра, воспламеняющая смесь топлива с воздухом в камере сгорания.
    5. Вал распределителя приводится в действие шестерёнчатой передачей, связанной с коленчатым валом. Когда очередной поршень движется к ВМТ, вал поворачивается и подвижный контакт соединяется с другой свечой, а датчик Холла посылает следующий сигнал и цикл искрообразования повторяется.

    Справка. В старых системах разрыв цепи производился механическим способом с помощью кулачка на валу трамблёра, нажимающего на контактную группу.

    Преимущества бесконтактных систем

    Для несведущего автолюбителя главным аргументом в пользу БСЗ является тот факт, что на данный момент ни один производитель не выпускает автомобилей с контактно-кулачковой системой искрообразования. Зарубежные бренды отказались от неё в далёких 80-х годах прошлого столетия, а в Российской Федерации механическое зажигание продержалось вплоть до 90-х. Причины отказа вполне понятны:

    • на контактах постоянно проскакивала искра, отчего они подгорали и требовали частой зачистки;
    • контактная группа изнашивалась достаточно быстро, в среднем её хватало на 15—20 тыс. км пробега, после чего элемент приходилось менять;
    • давал о себе знать износ подшипника, на котором размещались контакты, что вызывало нестабильную работу силового агрегата;
    • растягивались пружины грузиков — балансиров.

    Все перечисленные неисправности проявлялись поочерёдно, не давая покоя хозяину «классики» Жигулей. Из-за несовершенной конструкции мощность искры на свечах постоянно снижалась, работа двигателя ухудшалась, а расход топлива увеличивался. Новые системы БСЗ лишены подобных недостатков, они отличаются долговечностью и стабильным искрообразованием. Повысилась и мощность искры, поскольку напряжение выходного импульса возросло от 16—18 кВ до 24 кВ, что способствует лучшему воспламенению топлива.

    Примечание. В первое время слабым местом отечественных бесконтактных систем считался коммутатор, быстро выходящий из строя и не подлежащий ремонту. Но позже он был усовершенствован и надёжность работы БСЗ повысилась.

    Выбор комплекта электронного зажигания

    Поскольку «шестёрки» комплектовались тремя разновидностями двигателей (объёмом 1,3, 1,5 и 1,6 л.), то и комплекты БСЗ для них отличаются по конструкции трамблёра. В моторе 1,3 л. (модель ВАЗ 21063) стоит распределитель с укороченным валом, а в двигателях 1,5 и 1,6 л. (ВАЗ 21061 и 2106 соответственно) этот вал одинаково длинный. Состав комплекта электронного зажигания такой:

    • трамблёр с каталожным номером 38.3706–01 для силового агрегата объёмом 1,3 л. либо 38.37061 — для двигателей 1,5 и 1,6 л.;
    • катушка высокого напряжения с маркировкой 27.3705;
    • электронный блок управления, маркировка — 36.3734 или 3620.3734;
    • провода соединительные.

    Внимание! Покупая бесконтактный комплект на «классику» Жигулей, не перепутайте его с изделиями, предназначенными для Нивы ВАЗ 2121, трамблёры внешне очень похожи. Но «нивовская» деталь отличается по техническим характеристикам и маркируется так: 3810.3706, 38.3706–10 или 038.3706–10. Ставить её на «шестёрку» категорически не рекомендуется.

    Из производителей, продающих свои комплекты зажигания на территории Российской Федерации, наибольшую популярность среди автомобилистов снискали запчасти от фирмы СОАТЭ из г. Старый Оскол. Стоит отметить, что новые свечи марки А-17ДВР, устанавливающиеся на классические ВАЗы с электроникой, в комплект поставки не входят, их придётся приобрести отдельно. Чтобы ощутить результаты замены в полной мере, также рекомендуется поставить новые высоковольтные провода, если вы не меняли их в недавнем прошлом.

    Несмотря на то, что масляный насос является одним из самых надёжных узлов в автомобилях ВАЗ 2106-2107, иногда и он выходит из строя. Для того чтобы произвести его замену, рекомендуется изучить данный материал: https://vazweb.ru/desyatka/dvigatel/zamena-maslyanogo-nasosa-vaz-2107.html

    Подготовка к замене БСЗ

    Работа по снятию старого зажигания и монтажу нового не требует никаких специальных инструментов, приспособлений или приборов. Не нужна и смотровая канава, а всю операцию можно провести на улице при хорошем дневном освещении. Достаточно располагать таким инструментарием:

    • рожковый ключ размером 13 мм для откручивания гайки крепления распределителя;
    • с помощью ключей на 10 и 8 мм снимается катушка;
    • отвёртка плоская и крестообразная;
    • пассатижи;
    • дрель электрическая или ручная со сверлом под диаметры саморезов крепления коммутатора.

    Совет. Для удобства выполнения работ возьмите напрокат или у знакомых накидной ключ с длинной рукояткой, надевающийся на гайку храповика и применяющийся для вращения коленчатого вала вручную.

    Для начала выполните несколько этапов предварительной разборки:

    1. Откройте капот и отсоедините минусовую клемму аккумулятора.
    2. Снимите со свечей и крышки распределителя высоковольтные провода.
    3. Выкрутите свечи.
    4. Опустите отвёртку в свечное отверстие 1 цилиндра и поворачивайте коленвал до тех пор, пока поршень в нём не достигнет ВМТ. При этом метка на шкиве вала встанет напротив самой длинной риски, нанесённой на блоке цилиндров.

    Совет. Если ключа под гайку храповика у вас не нашлось, коленчатый вал можно поворачивать, вращая вывешенное заднее колесо автомобиля. Не забудьте зафиксировать машину противооткатными средствами, снять с ручного тормоза и включить 4 или 5 передачу.

    Сопоставив метки и приготовив новые детали, можно приступать к основному этапу работ.

    Порядок установки электронного зажигания

    Первым делом необходимо демонтировать старую систему, выполняя операции в такой последовательности:

    1. Отключите высоковольтный провод, идущий от катушки, снимите крышку трамблёра и запомните положение бегунка. Для удобства направление можно отметить мелом на клапанной крышке двигателя.
    2. Отсоедините от распределителя провода и вакуумную трубку, идущую от карбюратора. Открутите гайку крепления ключом на 13 мм и снимите элемент с блока цилиндров.
    3. Отверните гайки контактов высоковольтной катушки и снимите провода, запомнив, куда были подключены жилы от реле замка зажигания и тахометра.
    4. Демонтируйте катушку и уберите её в сторону.

    Совет. Между трамблёром и посадочным местом блока цилиндров стоит прокладка, не потеряйте её при снятии детали с авто.

    Выполнив разборку, приступайте к монтажу БСЗ, соблюдая следующий порядок действий:

    1. Переставьте прокладку со старого распределителя на новый и снимите с него крышку. Повернув бегунок в нужном направлении, которое вы наметили мелом, вставьте вал трамблёра в гнездо и зафиксируйте его положение гайкой. Сильно её затягивать не стоит, поскольку ещё придётся регулировать зажигание и отпускать гайку снова.
    2. Вкрутите свечи зажигания, предварительно установив зазор между электродами 0,8—0,9 мм. Поставьте крышку распределителя на место и присоедините высоковольтные провода, соблюдая номера цилиндров (выбиты сверху на крышке).
    3. На место старой катушки закрепите новую. Если контакты на ней расположены наоборот, то сначала ослабьте крепёжный хомут, проверните корпус на 180° и установите деталь на авто.
    4. Прикрепите неподалёку от катушки коммутатор. Сняв бачок омывателя, предварительно просверлите в лонжероне кузова 2 отверстия и прикрутите блок саморезами. Обратите внимание: электронный элемент не должен стоять ниже бачка, чтоб его не залило водой в случае протечки.
    5. Возьмите соединительные провода и подключите электронный блок, трамблёр и катушку согласно схеме (прилагается к комплекту БСЗ). Разобраться в ней несложно: разъем от коммутатора подключается к колодке распределителя, а провода — к контактам «Б» и «К» высоковольтной катушки. Не забывайте о жилах, подключённых ранее к старой катушке (в том числе от тахометра), их нужно присоединить к новому элементу таким же образом.
    6. Наденьте на штуцер мембранного узла трамблёра вакуумную трубку, идущую от карбюратора. На этом установка бесконтактной системы закончена.

    Справка. В моделях ВАЗ 2106 последних выпусков уже сделаны отверстия, рассчитанные на монтаж коммутатора. Посмотрите внимательно на лонжероне с левой стороны (по ходу движения машины).

    Инструкция по монтажу в фотографиях

    Видеоролик о монтаже электронной системы на «классику»

    Запуск двигателя и настройка зажигания

    Если в процессе замены элементов вы не сдвинули метки, а проводку подключили правильно, то «шестёрка» заведётся сразу же. Дайте ей прогреться минуту-другую, манипулируя педалью акселератора, после чего переходите к настройке зажигания. Её выполняют двумя способами:

    • наиболее распространённая методика – «на слух»;
    • с помощью специального прибора — стробоскопа.

    Совет. Если двигатель автомобиля не завёлся и при вращении стартера не подаёт признаков жизни, то следует проверить правильность подключения высоковольтных проводов. Причина вторая: во время монтажа вы повернули крышку распределителя на 180°, отчего бегунок стал передавать импульс на 4-й цилиндр вместо первого и наоборот.

    Регулировка зажигания «на слух» производится так:

    1. При работающем двигателе ослабьте гайку крепления трамблёра.
    2. Потихоньку поворачивайте его за и против часовой стрелки, добиваясь наиболее стабильной работы силового агрегата. Угол поворота не должен превышать 15°.
    3. Уловив положение чёткой работы двигателя, окончательно затяните гайку распределителя.

    С помощью стробоскопа угол опережения зажигания устанавливается не в пример точнее. Если вам удалось раздобыть этот прибор или взять где-то на время, то подключите его к клеммам аккумулятора и высоковольтному проводу первого цилиндра. Запустите мотор и аккуратно поднесите мигающую лампу к меткам на блоке. Стробоскоп поможет увидеть положение риски, выбитой на шкиве, при работающем двигателе. Теперь вы можете ослабить гайку трамблёра и поворотом корпуса добиться совмещения этой риски с последней, самой короткой меткой.

    Произвести ремонт карбюратора не сложно, если знать все тонкости проведения процедуры: https://vazweb.ru/desyatka/dvigatel/remont-karbyuratora-vaz-2107.html

    После регулировки прогрейте машину до рабочей температуры и попробуйте проехать на ней в разных режимах. Если при резком нажатии на педаль газа слышен стук поршневых пальцев, то вы имеете дело с детонацией, вызванной слишком ранним зажиганием. Ослабьте крепление трамблёра и поверните его по часовой стрелке на 1—2°, не более. Стук должен исчезнуть.

    Совет. После монтажа БСЗ нередко случается, что обороты двигателя на холостом ходу возрастают из-за лучшего искрообразования. Частота оборотов уменьшается до значения 850—900 об/мин винтом количества топлива. В карбюраторах типа «Озон» это винт больших размеров, находящийся справа (по ходу движения) в нижней части агрегата. В карбюраторах «Солекс» это пластиковая рукоятка, выглядывающая из задней части и упирающаяся в ось заслонки. Винт «качества» без знания дела трогать не допускается!

    Видео о настройке бесконтактного зажигания

    Если вы сняли распределитель и высоковольтные провода с крышкой без совмещения меток, то правильно выставить зажигание по новой вам поможет представленный видеоматериал:

    Эксплуатация автомобиля с электронной системой разительно отличается от езды на старом зажигании. Двигатель работает гораздо ровнее и стабильнее, а очистка контактной группы уходит в прошлое. Но владельцу ВАЗ 2106 не помешает возить в запасе датчик Холла на случай поломки штатного. Эта деталь ремонту не поддаётся, хотя и ломается достаточно редко.

    Установка электронного зажигания на Ваз 2107

    Большинство владельцев «классики» от АвтоВАЗ, столкнувшись с контактной системой зажигания, которой оснащались автомобили выпуска прошлого века, стараются сменить ее на электронную. Такая доработка машины вполне может быть проведена самостоятельно. Этому и посвящена данная статья.

    Что такое электронное зажигание

    Термин «электронное зажигание» означает то же, что и «бесконтактное зажигание». Блок БСЗ собирается из электронных (полупроводниковых) компонентов, что и отражено в названии системы. «Бесконтактным» зажигание называется потому, что замыкание и размыкание низковольтной цепи производится электронным коммутатором за счет запирания и отпирания транзистора, а не контактом распределителя.

    Система электронного зажигания ВАЗ 2107 для карбюраторной и инжекторной версии отличаются. Возможно, в этом причина ошибочного мнения о том, что электронное и бесконтактное зажигание – разные системы.

    Преимущества бесконтактного зажигания ВАЗ 2107

    • Нет необходимости в обслуживании контактной группы (чистка, регулировка зазора).
    • Повышенная надежность за счет отсутствия контактной группы, подверженной износу.
    • Стабильное равномерное распределение искры по цилиндрам независимо от режима и условий работы двигателя.
    • Увеличение ресурса распределителя за счет устранения вибрации и биения оси при воздействии кулачков на контакты.
    • Экономия топлива, увеличение мощности и снижение вредных выбросов за счет более полного сгорания топлива в цилиндрах.
    • Надежный запуск двигателя при пониженной температуре за счет стабильного напряжения на свечах при низком напряжении аккумулятора и на малых оборотах.

    Что входит в комплект электронного (бесконтактного) зажигания ВАЗ 2107

    Бесконтактная система зажигания для ВАЗ включает:

    • трамблер;
    • катушку зажигания;
    • коммутатор;
    • комплект проводов.

    Что необходимо для установки электронного (бесконтактного) зажигания

    Кроме комплекта БСЗ понадобятся:

    • ключи на 8, 10, 13;
    • саморезы;
    • крестообразная отвертка;
    • дрель;
    • сверло.

    Как установить электронное (бесконтактное) зажигание

    [warning]Для избежания замыкания во процессе установки электронного зажигания, необходимо отключить провод «массы» с аккумулятора.[/warning]

    Последовательность установки узлов электронного зажигания не имеет особого значения. Можно посоветовать начать с замены трамблера:

    • отсоединить высоковольтные провода;
    • снять крышку трамблера;
    • вращая коленвал, выставить бегунок перпендикулярно оси двигателя, чтобы было легко повторить при установке нового трамблера и сделать отметку положения средней метки шкалы трамблера (эти действия облегчат последующую регулировку электронного зажигания);
    • открутить гайку крепления трамблера и демонтировать его;
    • установить бесконтактный датчик-распределитель вместо старого трамблера, выставив бегунка и корпуса в положения, соответствующие нанесенным ранее меткам;
    • надеть крышку трамблера;
    • установить высоковольтные провода.

    Затем следует заменить катушку. Операция простая, но нужно учесть положение контактов «Б» и «К». Если на новой катушке оно отличается, необходимо провернуть ее относительно крепежа, чтобы контакты расположились аналогично старой.

    Последним устанавливается коммутатор. Лучше сего расположить его между фарой и бачком омывателя. Закрепить коммутатор можно при помощи саморезов, под один из которых вывести «нулевой» провод. Радиатор устройства должен быть прислонен к кузову.

    После установки комплекта необходимо внимательно проверить качество электрических соединений, соответствие подключений принципиальной схеме.

    После завершения монтажа узлов зажигания можно подключить к аккумулятору провод «массы» и запускать двигатель.

    Как отрегулировать электронное (бесконтактное) зажигание ВАЗ 2107

    Лучше всего использовать для этого специальное оборудование. Если оно недоступно, можно отрегулировать зажигание «на слух». Перед регулировкой зажигания необходимо убедиться в правильности работы карбюратора и ускорительного насоса. Порядок регулировки такой:

    • прогреть двигатель;
    • отпустить гайку крепления трамблера;
    • медленно проворачивать трамблер (распределитель) при работающем двигателе вперед-назад , пока обороты не станут ровными и наиболее высокими;
    • затянуть гайку крепления;
    • разогнать автомобиль до 50 км/час на третьей передаче и, включив четвертую, резко надавить на газ. Должен возникнуть звук детонации, продолжающийся до тех пор, пока машина не увеличит скорость еще на 3-5 км/час. Если звук слышен дольше, трамблер необходимо отпустить, провернуть на 1 градус по часовой стрелке и затянуть снова. Если же при нажатии на «газ» обороты «проваливаются» или звука детонации вовсе не возникает, трамблёр нужно повернуть против часовой стрелки.

    [tip]Регулировка зажигания без специальных приборов требует навыков и опыта. Если вы сомневаетесь в своих силах, лучше обратиться на СТО, имеющее необходимое оборудование.[/tip]

    Полезные советы

    • Для обеспечения нормальной работы зажигания следует установить качественные свечи. Особенно это важно при работе автомобиля на газе.
    • Некачественные провода часто становятся причиной неисправности зажигания. Лучше использовать провода с силиконовой изоляцией, которая отличается лучшими диэлектрическими характеристиками и более долговечна.
    • Плохая фиксация колодки проводов часто становится причиной выхода из строя коммутатора. Чтобы избежать этого, необходимо проконтролировать качество посадки разъема.
    • На моделях ВАЗ старше 1994 года при установке электронного зажигания перестает работать тахометр. Устранить проблему можно, установив в цепь между катушкой и тахометром сопротивление на 1,2 кОм или конденсатор.

    Единственным недостатком электронного зажигания на ВАЗ является его полная неработоспособность при поломке датчика холла. Это не слишком частое, но вполне возможное событие. Чтобы полностью обезопасить себя от этой проблемы, стоит купить запасной датчик и возить его с собой.

    Как установить электронное зажигание на Ваз 2106 (бсз)

    Целое тридцатилетие Волжский Автомобильный Завод производил легендарную модель автомобиля Ваз 2106. Последний экземпляр был выпущен в далеком 2006 году. Сегодня этот авто можно по праву считать устаревшим. Однако на просторах бывшего СНГ он по-прежнему эксплуатируется в огромных количествах.

    Лишь немногие модели «шестерки» были оборудованы бесконтактной системой зажигания. Ваз 2106 в основном укомплектовывался контактной системой. Однако установка бесконтактного зажигания не составит особого труда. Особенно если вооружиться знаниями из этой статьи.

    Что такое БСЗ и каков принцип ее работы

    Система состоит из следующих компонентов:

    • Датчик-распределитель зажигания. В народе его называют трамблером. В отличие от контактной системы, этот механизм снабжен датчиком Холла.
    • Коммутатор. Создает импульсный ток, который передается на катушку зажигания.
    • Катушка зажигания. Принимает импульсный ток в низком напряжении и преобразует его в ток с высоким напряжением. В алюминиевом корпусе установлены две обмотки: первичная и вторичная.
    • Свечи.
    • Свечные провода.

    Cхема, которая поможет понять принцип действия и установки бесконтактного зажигания на Ваз 2106:

    Первичный контакт на катушке соединен с генератором, а вторичный – с управляющим блоком. С трамблером катушка соединяется проводом высокого напряжения. Трамблер, в свою очередь, с помощью проводов соединяется со свечами и с коммутатором. Принцип действия системы следующий:

    1. После того как водитель проворачивает ключ зажигания, на катушку поступает низкое напряжение.
    2. После выхода в мертвую точку одного из поршней коммутатор получает сигнал и прекращает подачу напряжения к катушке от генератора или аккумулятора.
    3. В этот момент в катушке образуется ток высокого напряжения, который поступает на бегунок распределителя.
    4. Импульс передается к свече, которая связана с поршнем, находящимся в мертвой точке. Возникает искра, которая зажигает топливную смесь в цилиндре.

    Отличие контактной системы от бесконтактной заключается в том, что подача энергии от источника напряжения к катушке прекращается механическим способом. На распределителе имеется кулачек вала, который нажимает физически на контактную группу.

    В чем преимущество электронной системы

    От контактной системы ведущие мировые производители отказались еще в восьмидесятых годах XX века. Компания Автоваз устанавливала эти механизмы до девяностых годов. Сегодня их уже не ставят ни на один современный автомобиль. И на это есть четыре веские причины:

    1. Контакты нуждались в регулярном обслуживании. В результате действия искры они подгорали, и их нужно было тщательно зачищать.
    2. Классическая система была подвержена износу. Приходилось производить замену на новые детали каждые 15 тысяч километров.
    3. Из за износа подшипника двигатель работал нестабильно.
    4. Контактная система приводила к растягиванию пружин балансиров.

    Эти проблемы возникали одна за другой, не давая продуху автовладельцу. Регулярно снижалась мощность искры, мотор начинал работать хуже, а расход значительно увеличивался. Современные системы электронного зажигания ваз 2106 работают значительно стабильнее и долговечнее. Искра получается мощная, топливная смесь лучше воспламеняется.

    Заметка: выбирая конкретный комплект БСЗ, внимательно читайте на коробке для какого автомобиля он предназначен. А также нужно следить за тем, чтобы трамблер мог обеспечить работу именно вашего мотора. Разные модели распределителя могут быть очень похожи друг на друга внешне. Но ни в коем случае нельзя ставить трамблер, предназначенный для другого движка.

    Опытные автолюбители считают, что наиболее надежными для Жигулей являются комплекты бесконтактной системы зажигания на ваз 2106 от фирмы СОАТЭ. Подробнее о выборе конкретного комплекта вы можете узнать в следующем видео:

    Процесс замены и настройка

    Обязательно приготовьте следующий набор инструментов для монтажа:

    • Пассатижи
    • Два вида отверток
    • Дрель и сверло, диаметр которого совпадает с диаметром саморезов для фиксации коммутатора
    • Ключи на 8 и на 10
    • Рожковый ключ на 13 миллиметров.

    Кстати, гораздо удобнее будет вращать коленчатый вал с помощью вот такого ключа с длинной ручкой:

    Сначала производим разборку:

    • Снимаем с аккумулятора клемму «на минус»
    • Отсоединяем все высоковольтные провода со свечей и с крышки трамблера
    • Выкручиваем свечи
    • В свечном отверстии первого цилиндра отверткой проворачиваем коленвал до положения поршня в верхней мертвой точке. Метка на вале должна встать напротив длинной метки.

    Что делать тем, кто не смог найти специальный ключ для прокрутки вала? Из положения можно выйти, вывесив заднее колесо автомобиля. Вращайте это колесо, и коленчатый вал также будет крутиться.

    Теперь демонтируем старую систему:

    • Снимаем провод высокого напряжения с катушки и крышку распределителя. Обратите внимание, в каком положении находится бегунок. Чтобы лучше запомнить, лучше сделать отметку с помощью мела.
    • Снимаем с трамблера провода и вакуумную трубку. Отворачиваем гайки крепления и вынимаем распределитель.

    Постарайтесь сохранить прокладку, которая находится в посадочном месте распределителя на блоке.

    Процесс установки электронного зажигания на Ваз 2106:

    • Поставьте прокладку на новый трамблер. Уберите крышку. Бегунок разверните в то направление, которое отметили с помощью мела. Поместите распределитель на место и закрепите его с помощью гайки. Не закручивайте ее до упора пока что.
    • Зафиксируйте на место свечи с правильно выставленным зазором. Установите крышку трамблера, подсоедините провода высокого напряжения в соответствии с номерами цилиндров.
    • Установите катушку зажигания. Если на ней неправильно установлены контакты, ослабив крепление разверните корпус на пол оборота.
    • Поставьте на место коммутатор. Придется повозиться с дрелью. Нужно снять бак омывателя, проделать два отверстия в лонжероне для крепления коммутатора. Некоторые модели, кстати, уже имеют проделанные отверстия. Так что перед тем, как начать сверлить, просмотрите внимательно левую сторону лонжерона. Электронный элемент ставьте не ниже бачка, чтобы случайно не намочить жидкостью в случае протекания.
    • Присоедините все провода на свои места. Для этого нужно воспользоваться схемой, которая помещена в упаковку комплекта электронного зажигания.
    • Соедините вакуумной трубкой штуцер распределителя с карбюратором.

    Первый запуск

    Иногда после установки электронного зажигания на Ваз 2106 автомобиль отказывается завестись. Это говорит о том, что нужно проверить, все ли правильно было поставлено. Обратите внимание на подключение проводов высокого напряжения. Проблема может возникнуть и из-за того, что бегунок в результате поворота крышки распределителя начал подавать импульс не в первый, а в четвертый цилиндр.

    Отрегулировать систему лучше всего с помощью стробоскопа. Не у каждого он имеется в наличии. А покупать в магазине ради одного раза не стоит. Лучше всего съездить в автосервис и заказать услугу первичной регулировки там.

    Как только бесконтактное зажигание установлено, вы почувствуете значительный прирост динамики в процессе езды. Мотор будет работать ровно и стабильно, расход топлива понизится. Заниматься починкой системы зажигания придется реже. Однако будет нелишним на всякий случай возить с собой резервный датчик Холла.

    Электронное зажигание — как оно устроено?

    Автомобиль – система невероятно сложная, включает в себя множество компонент и устройств, которые постоянно взаимодействуют между собой. Без системы зажигания Ваш автомобиль с места не сдвинется. Стоит уделить особое внимание этому аспекту, а, в частности, обсудить вопросы, связанные с электронным зажиганием.

    Что такое электронное зажигание?

    Электронная система зажигания – это такая система зажигания, которая использует электронные устройства для создания и передачи тока высокого напряжения на цилиндры двигателя. Также эту систему иногда называют микропроцессорной системой зажигания.

    Нужно упомянуть о том, что и бесконтактная, и контактно-транзисторная системы в своей конструкции используют электронные механизмы, но названия данных систем уже давно устоялись. Электронное зажигание лишено любых механических контактов, поэтому можно сказать, что электронное зажигание является бесконтактным. Современные модели автомобилей оснащены электронной системой зажигания, которая является компонентой системы управления движком. С помощью этой системы контролируется объединенная система впрыска и зажигания, а иногда и другие системы (впускная, выпускная, охладительная).

    Все системы электронного зажигания можно разбить на две категории: системы с прямым зажиганием и с распределителем. Распределительная система электронного зажигания во время работы использует распределитель на механике, который отвечает за передачу сильного тока на свечу. Системы прямого зажигания передают ток прямо на катушки зажигания.

    Конструкцию системы электрозажигания формируют достаточно традиционные компоненты – источник питания, катушка зажигания, свечи, выключатель, высоковольтные провода. Также в систему входят воспламенитель (устройство-исполнитель), электронный блок управления и входные датчики. Эти самые датчики фиксируют показатели работы двигателя в текущий момент и преобразуют эти показатели в электрические импульсы. В своей работе электронное зажигание использует показания датчиков, которые присутствуют в системе управления двигателем. К этим устройствам относятся датчики:

    — частоты вращения коленвала двигателя;

    — массового расхода воздуха;

    — температуры охлаждающей жидкости, воздуха;

    — кислородный датчик и другие.

    С помощью блока управления двигателя происходит обработка сигналов сходных датчиков и формирование управляющего воздействия на воспламенитель. Сам воспламенитель – это электронная плата, которая обеспечивает выключение и включение зажигания. В основе воспламенителя лежит транзистор. Если транзистор открыт, то ток идет на первичную обмотку катушки зажигания, а если он закрыт, то ток идет на вторичную обмотку. Катушка в системе зажигания может быть одна общая, индивидуальные или же сдвоенные. При использовании индивидуальных катушек зажигания отпадает необходимость использовать провода высокого напряжения, так как такая катушка будет крепиться прямо на свечу. В распределительных системах зажигания применяются общие катушки зажигания.

    Для систем прямого зажигания характерно использование сдвоенных катушек. Если двигатель имеет 4 цилиндра, то одна из катушек приходится на первый и четвертый цилиндры, а другая – на второй и третий. С помощью катушек происходит генерация тока высокого напряжения, причем для тока есть два вывода, посему искра проходит сразу в оба цилиндра. В одном из них воспламеняется топливно-воздушная смесь, а в другом искра идет вхолостую.

    Электронная система зажигания работает по следующему принципу. На электронный блок управления приходят сигналы датчиков. Основываясь на этих показаниях, вычисляются наиболее оптимальные параметры для работы всей системы. Далее управленческий импульс идет к воспламенителю, который и отвечает за подачу напряжения на зажигательную катушку. После этого по первичной обмотке катушки начинает «бежать» ток.

    Когда подача напряжения прерывается, тогда ток высокого напряжения протекает по вторичной обмотке катушки зажигания. Этот самый ток передается свече зажигания или прямо с катушки, или через высоковольтные провода. После того, как на свечу поступает ток, образуется искра, благодаря которой детонирует топливно-воздушная смесь. Когда меняется скорость вращения коленвала, то датчик частоты его вращения вместе с датчиком положения распредвала передают сигнал на ЭБУ, который производит сигнал для изменения угла опережения зажигания. Когда двигатель находится под воздействием возросшей нагрузки, то угол опережения зажигания регулируется датчиком массового расхода воздуха. Остальные датчики предоставляют дополнительную информацию.

    Если Вы решите заменить заводское зажигание на электронное, то больше не будете сталкиваться с большинством проблем с зажиганием, а также получите ряд преимуществ, например, динамичность Вашей машины увеличится, а в мороз двигатель будет запускать легче.

    Если сравнивать заводское зажигание с электронным, то последняя система использует транзистор выхода для замыкания и размыкания цепь. Подобное решение приводит к тому, что напряжение на свечах автомобиля возрастает, а от искры получается больше энергии. Также такое конструкторское решение не позволяет напряжению на электродах свечей падать даже при низких температурах, посему двигатель легче запускается даже при неблагополучных условиях. Хотя у катушек и заводского, и электронного зажигания набор проводов одинаковый, но обязательно нужно проверять правильно ли они подключены, так как в системе электрозажигания катушка может развернуться на кронштейне на все 180 градусов.

    Установка электронного зажигания

    Имеет смысл сказать несколько слов о том, что же входит в комплект элементов системы электронного зажигания. Всю систему формируют следующие 5 элементов:

    1) Бесконтактный трамблер. Выполняет роль распределяющего датчика зажигания. На машинах с разными видами двигателей будут установлены разные трамблеры.

    2) Коммутатор. Коммутатор отвечает за прерывание электрического тока, идущего по катушке зажигания. Это реакция на сигналы, которые исходят из распределительного датчика. Каждый коммутатор «умеет» отключать электрический ток, причем даже тогда, когда включено зажигание, или же работает двигатель.

    3) Катушка зажигания. Этот элемент необходим для преобразования низковольтного тока в высоковольтный. Подобная процедура крайне важна по причине необходимости пробивать воздушную прослойку, образовывающуюся между контактами электродов свечей.

    5) Свечи для передачи искры в цилиндры.

    Для того, чтобы установить электронное зажигание, Вам понадобятся:

    4) Электронная дрель и сверло, диаметр которого аналогичен саморезу.

    Начинать установку электрического зажигания можно только по окончанию полноценной регулировки трамблера.

    Последовательность действий следующая:

    1) С трамблера нужно снять крышку, к которой идут высоковольтные электрические провода;

    2) Далее можно демонтировать эти самые провода;

    3) В стартерной системе происходят короткие включения, за счет чего нужно выставить линию резистора так, чтобы она образовывала с двигателем прямой угол. После выставления направления резистора запрещено проворачивать коленвал вплоть до окончания работ;

    4) Справа на корпусе трамблера имеются 5 меток, которые нужны для того, чтобы регулировка зажигания была сделана правильно. Дабы правильно установить новый трамблер, необходимо отметить на моторе то место, которое расположено напротив средней отметки старого трамблера;

    5) Далее нужно отключить провода, которые соединяющие трамблер с катушкой. Также нужно выкрутить гайку из трамблера. Эта гайка держит сам элемент, а после ее удаления трамблер можно будет демонтировать;

    6) После демонтажа старого трамблера можно будет ставить новый. Это делается посредством помещения детали в мотор на основе той метки, которая была поставлена ранее;

    7) После установки и регулировки нового трамблера, его нужно будет зафиксировать гайкой;

    8) После закрепления трамблера можно будет вернуть на место крышку, а после этого можно подключать к крышке электропровода.

    9) После манипуляций с трамблером, необходимо заменить катушку, так как катушки контактного и электронного зажигания различны между собой;

    10) После переустановки катушки нужно подвести к зажиганию провода. Важно не забыть о трехштырьковом высоковольтном проводе, соединяющем катушку с трамблером;

    11) После окончания работ с катушкой можно переходить к установке коммутатора. Наиболее простое решение – это размещение коммутатора в свободной области между омывателем и левой фарой. Для того, чтобы закрепить элемент, необходимо будет сделать под размер его «ушей» отверстия, а сам коммутатор крепиться с помощью саморезов. После монтажа нужно будет «бросить» провод от коммутатора к системе зажигания;

    12) После окончания всех работ нужно проверить правильность подключения проводов. Ориентиром для этого будут сервисная книжка Вашей машины, а также схема, имеющая в комплекте элементов электронного зажигания.

    Неисправности электронного зажигания

    Во время использования автомобиля любой его компонент может выйти из строя, в том числе это касается системы зажигания. Были выделены дефекты, которые характерны для любой системы зажигания:

    — выход из стоя свечей системы зажигания;

    — проблема с высоковольтными и низковольтными проводами (наличие обрыва, окисленные контакты, недостаточно плотное соединение и т.д.).

    В системе электрозажигания также могут возникнуть неполадки, связанные с неисправностями ЭБУ и входными датчиками.

    Система зажигания ломается по следующим причинам:

    1) Были нарушены правила эксплуатации автомобиля (в машину заливался некачественный бензин, авто вовремя не обслуживалось, а если диагностика и проводилась, то она могла быть выполнена неквалифицированным мастером);

    2) В машину ставились некачественные конструктивные элементы (катушки, свечи системы зажигания, провода высокого напряжения и т.д.);

    3) Поломка произошла под воздействием фактором извне (атмосферное воздействие, механическое повреждение).

    Наиболее распространенный дефект электронной системы зажигания – это выход из строя свечей. К счастью, сегодня эти элементы могут приобрести все автомобилисты, посему устранение этой поломки не займет много времени.

    Указать на неисправности системы электронного зажигания поможет даже внешняя диагностика. Легче всего заметить, как реагирует зажигание на неисправности, которые есть в топливной системе и системе впрыска горючего. Посему диагностировать систему зажигания нужно в комплексе с данными системами.

    Внешние признаки поломки зажигания:

    1) Увеличенный расход горючего;

    2) Сниженная мощность движка;

    3) На холостом ходу двигатель работает неустойчиво;

    4) Запускать двигатель стало труднее.

    В случае системы электронного зажигания плохая работа двигателя, его затрудненный запуск сигнал к тому, что произошел пробой или обрыв проводов высокого напряжения, вышли из строя свечи, катушки зажигания, сломан ЭБУ, датчик частоты вращения коленвала или датчика холла. Если же Ваш автомобиль стал «съедать» больше горючего, а двигатель стал выдавать меньшую мощность, то это может свидетельствовать о том, что вышки из строя свечи, входные датчики или ЭБУ.

    Перед тем, как ехать к специалисту, постарайтесь самостоятельно произвести диагностику системы зажигания, так как велика вероятность самостоятельного обнаружения дефекта. В этом случае Вы просто замените свечи или катушку, и снова будете «на коне». Успехов.

    Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

    Система электронного зажигания двигателя — устройство, принцип работы. Электронная система зажигания

    Одним из основных условий успешного старта двигателя и поддержания его работы на разных режимах является нормальное функционирование системы зажигания. Современным вариантом исполнения является электронное зажигание, которое обладает рядом существенных преимуществ.

    Следует отметить, что на современном этапе все автомобили с бензиновыми двигателями выпускаются исключительно с таким оборудованием. Электронная начинка отличается только в зависимости от уровня оснащения и типа двигателя.

    Назначение и преимущества электронной конструкции

    Электронная система

    Важную роль системы воспламенения топлива автомобилей не трудно понять, если перечислить основные требования к ее работе:

    1. Образование искры в цилиндре для сгорания бензиново-воздушной смеси в конце такта сжатия.
    2. Обеспечение своевременного момента подачи искры с учетом того, какая схема работы цилиндров реализована в моторе, и с учетом опережения углов зажигания.
    3. Снабжение искры нужным запасом энергии, достаточным для начала процесса горения. Этот параметр зависит от состава смеси, ее плотности и температуры.
    4. Сохранение высокого уровня надежности с учетом ресурса двигателя.

    Рабочая схема исполнения возможной системы зависит от типа поколения двигателя, и носит следующие названия:

    • контактно транзисторная система зажигания;
    • бесконтактная система;
    • система зажигания на основе микропроцессора.

    Особенности различных типов систем

    Электронное зажигание Омича

    В первом случае импульс тока передается в нужном направлении при соединении любых двух контактов. За счет наличия вращающихся элементов такая система не является надежной. Кроме того, после очередного ремонта приходится проводить точные настроечные действия своими руками.

    Так называемое бэсз является следующим поколением в линейке возможных типов системы. Преимущество заключается в возможности передачи импульса большей энергии без потери на нагрев. Также стоит учитывать, что зажигание бесконтактное практически не имеет периодических регулировочных операций.

    Принцип работы электронной конструкции основан на распределении импульсов от катушки зажигания напрямую к потребителю.

    В конструкцию входят определенные составные устройства:

    • устройство выключения зажигания;
    • источник питания;
    • преобразующая катушка;
    • провода и свечи цилиндров.

    Устройство электронного типа

    Коммутатор

    Чтобы электронная система зажигания эффективно работала, ею управляет электронный блок. Его назначение выражается в приеме, анализе различных данных, и выдача указаний по формированию актуального режима образования искры. Многочисленные датчики, установленные в разных системах автомобилей, в постоянном режиме собирают следующую информацию:

    1. Параметры кривошипно-шатунного механизма. Отслеживается положение коленчатого вала и частота вращения.
    2. Параметры газораспределительного механизма. Контролируется положение распределительного вала.
    3. Работа системы охлаждения мотора. Уточняется рабочая температура и оценивается нагрузка на мотор.
    4. Выхлопная система. Контролируется состав отработанных газов.

    Дополнительно производители вводят и другие датчики контроля различных параметров. Например, часто фиксируется процесс детонации, что связывается с низким качеством топлива или указывает на изменившееся октановое число бензина.

    Дальнейшее совершенствование автомобилей приводит к появлению таких датчиков:

    • положения электронной педали газа;
    • массового расхода воздуха;
    • давления в топливной магистрали.

    Такая разносторонняя информация позволяет не только обеспечить качественный процесс искрообразования, но и значительно улучшает топливную экономичность двигателя. В этом случае вопрос – какое лучше зажигание использовать, отпадает сам собой.

    Именно по этой причине все большую популярность приобретает вариант тюнинга, когда установка электронного зажигания своими руками востребована для подержанных автомобилей и мотоциклов.

    Единственным недостатком совершенного электронного зажигания с множеством датчиков является трудность доработки двигателя под использование электронного блока управления.

    Разместить датчики и научить их согласованно работать – непросто. Поэтому стоит рассмотреть более доступную схему – бесконтактного зажигания.

    Работа электронного зажигания

    Проводка замка зажигания

    Поступающие сигналы датчиков обрабатываются электронным блоком по разработанному алгоритму. В результате система зажигания подает электронный сигнал на воспламенитель. Это устройство производит включение транзистора, что обеспечивает прохождение тока на первичную обмотку катушки зажигания. В нужный момент времени цепь первичного тока разрывается, повышается напряжение накопленного тока на первичной обмотке. Импульс уходит на нужную свечу.

    Вторая рабочая схема носит название конденсаторной. Сгенерированная энергия накапливается в конденсаторе и в нужный момент отводится к соответствующей свече.

    В процессе работы анализируется скорость вращения коленчатого вала и нагрузка на двигатель. Это позволяет при необходимости корректировать угол опережения зажигания, увеличивая отдачу двигателя.

    Установка электронного зажигания на авто

    Установка электронной системы

    Таким образом, изучив все нюансы работы и преимущества бсз, понятно желание наделить подержанный автомобиль зажиганием по аналогичной схеме. Логично, что переделать двигатель с установкой многочисленных датчиков не получится, но заменить контактную схему на бесконтактный ее тип в состоянии каждый владелец машины.

    Готовим запасные части

    Электронное зажигание Ветерок

    На начальном этапе подготавливаем все элементы по заранее спланированной схеме:

    1. Бесконтактный трамблер. Модель подбирают с учетом установленного двигателя на авто. К примеру, модель 1,3 л на ВАЗ-2016 подойдет с индексом 38.3706-01.
    2. Коммутатор. Устройство для прерывания поступающего тока на катушку зажигания.
    3. Катушка зажигания. Устройство с преобразованием тока с 11 вольт до 20 кВ для моделей ВАЗ имеет индекс 27.3705.

    Прежде чем устанавливать все элементы бесконтактного зажигания, обязательно подготавливаем набор необходимых инструментов:

    • электрическая дрель со сверлом под размер саморезов;
    • два самореза;
    • крестообразная отвертка;
    • набор ключей.

    Порядок проведения монтажных работ

    Бесконтактная система

    Для ответа на вопрос, как установить бесконтактную систему зажигания своими руками, следует изучить последовательность выполнения работ на примере автомобиля ВАЗ шестой серии:

    1. Используем ранее установленный прерыватель-распределитель. Снимаем крышку и демонтируем высоковольтные провода.
    2. Выставляем «линию резистора». Короткими поворотами двигателя добиваемся положения резистора – перпендикулярного по отношению к корпусу мотора. Далее вращение коленчатого вала не допускается.

    После запуска двигателя проверьте корректную работу двигателя в разных режимах. Это относится к устойчивости на холостых оборотах, работе под нагрузкой. Оцените расход топлива и состав отработанных газов. Только после этого будьте уверены в высоком качестве проделанной работы.

    С уважением, Максим Марков!

    схема и типы системы, блок зажигания

    От исправной работы системы зажигания зависит эффективность работы двигателя внутреннего сгорания: его характеристики, экономичность и, разумеется, ресурс работы. Все эти характеристики зависят и от типа системы зажигания, которая устанавливается на автомобиль. Сегодня мы расскажем о том, что такое электронная система зажигания, как она устроена и почему именно такой вид систем пользуется наибольшей популярностью на сегодняшний день.

    Основные составляющие

    Вообще говоря, все виды систем зажигания несколько похожи: основная часть функциональных элементов является базовой и предоставляется для установки всех, без исключения, видов устройств. Электронное зажигание — не исключение из правил, хотя для работы бесконтактных узлов применяется целая система датчиков, без которых работа устройств бесконтактного вида оказалась бы невозможной.

    Система START-STOP

    Система START-STOP

    Схема электронного зажигания автомобиля представлена бесконтактным датчиком, распределителем, свечами зажигания, коммутатором, катушкой, монтажным блоком, реле и непосредственно замком зажигания.

    Очевидно, что управление зажиганием карбюраторного ДВС производится путем взаимодействия с замком зажигания: как только ключ проворачивается в замке, аккумуляторная батарея переводит ток на катушку и распределитель, которые начинают функционировать и образовывать искру.

    Обо всем по порядку. Датчик Холла располагается непосредственно в корпусе распределителя и имеет вид небольшого прямоугольного блока. Он устроен таким образом, чтобы иметь возможность подавать импульсы различной мощности, путем взаимодействия электрического и магнитного полей. Датчик холла обладает достаточно большим потенциалом, а потому его ресурса хватает на несколько сотен тысяч пробега.

    Монтажный блок имеет вид цилиндра и располагается между катушкой и замком зажигания. Электронное зажигание устроено таким образом, что для образования искры в автомобиле необходимо напряжение, достигающее нескольких десятков киловольт. Такую задачу выполняет катушка, имеющая две обмотки и представляющая собой миниатюрный трансформатор.

    Тем не менее, катушка и датчик Холла должны получать импульсы со строго заданным периодом возникновения, а микропроцессорная система зажигания может это осуществить путем введения специальной платы. Монтажный блок содержит в себе «мозги» системы и выполняет все перечисленные задачи.

    Катушка, как уже было сказано, имеет вид цилиндра и играет роль трансформатора. От нее импульсы передаются распределителю-прерывателю, который имеет один провод на входе и четыре на выходе. Входящий провод подает ток высокого напряжения, сила которого способна разжечь топливную смесь в камере сгорания. Получая определенные импульсы, датчик Холла определенным образом перераспределяет ток по одному из проводов, подключенных к свече, чтобы искра попала в камеру в тот момент, когда цилиндр будет наполнен смесью и находится в верхней мертвой точке.

    Принцип работы

    Несмотря на то, что электронное зажигание является на сегодняшний день самой современной системой, устройство ее не так сложно, как это может показаться на первый взгляд.

    На карбюраторном двигателе устанавливается система, включающая в себя перечисленные выше устройства, включая блок электронного зажигания, который также располагается в подкапотном пространстве и выполняет свою, строго определенную функцию.

    Все начинается с поворота ключа в замке зажигания автомобиля. Сначала замыкается цепь, которая соединяет саму АКБ и систему зажигания, включая все ее составляющие. В тот же момент начинает вращаться стартер, который раскручивает валы двигателя, впрыскивающие в камеры сгорания топливную смесь.

    В этот же момент начинает вращаться распределитель, вал которого механически подключен к распределительному валу. Распределитель вращается таким образом, чтобы импульсы датчика Холла вырабатывались около контактов одной из четырех свечей.

    Катушка при этом неизменно превращает ток аккумулятора, имеющий значение 12 вольт, в мощный импульс ступенчатого вида величиной 30–35 киловольт. Управление катушкой и распределителем осуществляется посредством системы плат и датчиков, встроенных в монтажный блок. По своей сути, это искусственный интеллект, который автоматически корректирует угол опережения зажигания, необходимый для того, чтобы смесь загоралась в строго необходимые моменты времени при различных режимах работы ДВС.

    Управление изменением угла опережения зажигания на автомобиле позволяет добиться сразу нескольких положительных моментов. Во-первых, уменьшается нагрузка на двигатель, поскольку топливо загорается ровно в те моменты, когда поршень максимально разгружен и готов к дальнейшему перемещению вдоль цилиндра. Во-вторых, значительно сокращается расход топлива, поскольку достигается более рациональное его использование во время совершения такта.

    Электронная система зажигания

    Электронная система зажигания

    Резюме

    Электронная система зажигания на автомобилях с карбюраторными двигателями позволила значительно повысить ресурс как самого ДВС, так и различных вспомогательных систем. Кроме того, таким образом на свече вырабатывается искра большей мощности, что позволяет достичь более легкого старта даже в сильный мороз.

    Электронное зажигание на ВАЗ — отличный апгрейд для автомобиля

    Итак, наша задача разобраться в деталях и нюансах при замене стандартной, «классической» контактной системы зажигания, на более совершенную – бесконтактную, или как ее еще называют, электронную систему. А зачем нам это? А затем, что все «прогрессивное человечество» в лице владельцев автомобилей марки ВАЗ, будь то 2101 или, если можно так сказать, более продвинутая модель ВАЗ 2107, уже давно перешли на бесконтактную систему зажигания. Остались, наверное, только те, кто не понимает, как это сделать. Надеюсь, после прочтения все станет понятно.

    Схема электронного зажигания ВАЗ 2101, равно как и ВАЗ 2105, 2106, 2107 или 2109, включает в себя распределитель с бесконтактным электронным датчиком и стальным экраном, коммутатор, катушку с разомкнутым магнитопроводом, свечи зажигания с высоковольтными проводами и комплект соединительных проводов.

    Электронное зажигание для автомобилей ВАЗ

    Преимущества установки электронного зажигания на всю классику ВАЗ, неважно, будет ли это 2106 или 2107 – очевидны. Практичность, стабильность работы, более надежное (мощное) искрообразование и качественное сгорание смеси, долговечность, отсутствие проблем с контактной группой, более легкий запуск двигателя – это далеко не полный перечень. Нужно сказать еще и о практически отсутствующих пробоях зажигания, улучшении динамики авто, незначительном, но снижении расхода топлива при использовании бесконтактной системы.

    К недостаткам может быть отнесена достаточно высокая цена электронного зажигания ВАЗ и возможный выход из строя датчика Холла. Ну да ладно, датчик нетрудно заменить даже в дороге. В общем, приступим.

    Для замены нам понадобится сам комплект зажигания с высоковольтными и соединительными проводами, стандартный набор инструментов плюс ключ на 38 для вращения коленвала, свечи с зазором между электродами 0,7-0,8 мм, предназначенные для бесконтактной системы зажигания, дрель со сверлами, саморезы и час свободного времени.

    Электронное зажигание для ВАЗ разных моделей

    Один нюанс: при выборе бесконтактной системы зажигания нужно учитывать то, что модель трамблера (датчика-распределителя или прерывателя-распределителя) для разных двигателей будет отличаться длиной вала. Для силовых агрегатов объемом до 1,3 л используется распределитель с более коротким, а при объеме более 1,3 л – с удлиненным валом. Если вал все-таки попался длинный, вместо короткого, на седло распределителя нужно установить шайбу-прокладку, которая поможет «укоротить» вал.

    Проворачивая храповую гайку ключом, устанавливаем поршень первого цилиндра в верхнюю мертвую точку. Достигается это путем совмещения метки на шкиве коленвала с наибольшей меткой на крышке двигателя. Далее, сняв крышку распределителя, нужно запомнить или пометить расположение распределителя и бегунка в нем. Именно так и нужно будет устанавливать их, заменив новыми. Кстати, достаточно подробно об установке электронного зажигания ВАЗ можно посмотреть на видео в сети.

    Переходим к демонтажу катушки зажигания, замечая, куда и какие провода были прикреплены и то, что на новой катушке плюс обозначается как «Б», минус, соответственно «К». Все, старую сняли, новую установили. На очереди коммутатор.

    Коммутатор ВАЗ

    Установить его можно куда угодно, например, под левой фарой есть место. Если нет – дрель в руки и вперед! Тут саморезы и пригодятся. Момент: при установке следим, чтобы радиатор коммутатора наиболее плотно прилегал к кузову автомобиля; черный провод от блока управления крепим к массе. Провода с отметкой «плюс» от коммутатора и зеленый провод, который присоединялся к старому трамблеру, соединяем с клеммой катушки «Б». Оставшийся провод от коммутатора и коричневый, тоже от старого распределителя зажигания, с клеммой «К» катушки зажигания.

    Беремся за трамблер. Ослабив его крепление, извлекаем старый и заменяем его новым. Устанавливаем точно так, как стоял старый. Осторожнее с прокладкой! И еще: не нужно сейчас окончательно затягивать его крепление – чуть позже может понадобиться регулировка. Подключаем жгут проводов в фишке от коммутатора.

    После этого можно заменить свечи и провода высокого напряжения, установить крышку распределителя и – осталось только перепутать местами высоковольтные провода. Головная боль в этом случае обеспечена! Сверяемся при подключении с цифрами на крышке распределителя зажигания! Провод, выходящий из центра крышки распределителя – к катушке. Ну, все, можно заводить.

    Схема зажигания ВАЗ

    Завелась? Повезло! Ничего, в следующий раз обязательно что-то напутаете. Теперь необходимо точно выставить момент зажигания, затянуть распределитель и на этом установка электронного зажигания на ваш ВАЗ может считаться законченной, о чистке контактов можно не вспоминать.

    В случае если не завелась, причина может быть в неправильной установке соединительных или высоковольтных проводов или трамблера (датчик Холла в центре должен совмещаться с кромкой начала выреза окна в экране), неработоспособности коммутатора, катушки зажигания или датчика Холла. Также стоит обратить внимание на работоспособность свечей зажигания.

    Если завелась, но при правильно установленном моменте зажигания работа двигателя вызывает нарекания, возможно, причина в центробежном регуляторе прерывателя зажигания. Лечится заменой пружин грузов на более мягкие пружины.

    Электронное зажигание для Авто-ВАЗ

    Вот теперь можно и в путь, не забыв купить про запас датчик Холла. Осталось только наслаждаться более уверенной, ровной и бесперебойной работой двигателя.

    Устройство системы зажигания на современных иномарках

    Ремонт системы зажигания автомобилей – сложный процесс, ведь современные иномарки оснащенны различными системами и агрегатами, управляемыми электроникой. Одной из составных частей электрооборудования автомобиля, заслуживающей отдельного разговора, является система зажигания.

    Системы зажигания: типы и назначение

    Система зажигания нашла применение в бензиновых и газовых двигателях. Ее основное назначение – воспламенение топливовоздушной смеси в цилиндре в конце такта сжатия. Воспламенение рабочей смеси в цилиндре происходит от высоковольтной искры на электродах свечи зажигания, образующейся при подаче на нее напряжения до 20 тысяч вольт, на некоторых марках до 70 тысяч вольт.

    Системы зажигания делятся на три типа: контактная, бесконтактная и электронная. Последнюю систему часто называют микропроцессорной. Контактная система зажигания появилась вместе с первым автомобилем и была широко распространена. В состав контактной системы зажигания входят:

    • Катушка зажигания;
    • Прерыватель-распределитель зажигания;
    • Вакуумный и центробежный регуляторы опережения зажигания;
    • Выключатель (замок) зажигания.

    Подобные системы зажигания производители иномарок перестали устанавливать на автомобили еще в 80-х годах прошлого века.

    Бесконтактная система зажигания, в отличие от контактной системы, не имеет прерывателя, во время размыкания контактов которого образовывался ток высокого напряжения во вторичной обмотке катушки зажигания. Вместо прерывателя в бесконтактной системе зажигания применяется коммутатор – датчик, который посылает импульсы тока низкого напряжения и распределяет ток высокого напряжения соответственно порядку работы цилиндров двигателя.

    Наиболее широкое распространение в современном автомобилестроении получила электронная (микропроцессорная) система зажигания, которая входит в систему управления инжекторных двигателей как составная часть. Особенностью электронной системы зажигания является полное отсутствие механических элементов.

    Устройство системы зажигания иномарки

    Электронная система зажигания состоит из модуля зажигания, свечей зажигания и высоковольтных проводов. Модуль зажигания может представлять собой автономно работающий микропроцессорный блок, либо входить в состав блока управления двигателем. Момент зажигания рассчитывается в таких системах автоматически путем алгоритмической обработки данных о работе двигателя (частоте вращения коленчатого вала, положении распределительного вала, нагрузке на двигатель, данные датчика детонации, температуре ОЖ и др.) и передается на коммутатор, который управляет накопителем энергии (катушка зажигания). Конструктивно электронная система зажигания может либо иметь один общий коммутатор, либо отдельный коммутатор на каждую катушку, если таковых в системе зажигания присутствует несколько. Опережение зажигания регулируется программой, заложенной в электронный блок управления (ЭБУ, PCM,ECU), играющий главную роль в работе системы. ЭБУ сбирает и обрабатывает информацию от датчиков, рассчитывает оптимальный момент зажигания и время зарядки катушки, а также управляет первичной цепью катушки через коммутатор (воспламенитель).

    Датчики положения распределительного и коленчатого валов передают на ЭБУ сведения о текущих оборотах двигателя и положении распределительного вала. При работающем силовом агрегате датчик детонации, установленный на блоке двигателя, генерирует данные, зависящие от амплитуды и частоты вибрации двигателя. Если возникает детонация, блок управления моментально корректирует угол опережения зажигания. Нагрузку на силовой агрегат определяет датчик, контролирующий положение дроссельной заслонки.Коммутатор (воспламенитель) – представляет собой транзисторные ключи, которые регулируют работу первичной обмотки катушки зажигания, исходя из значения сигнала, полученного от ЭБУ, включая и отключая ее питание.

    В зависимости от расположения ключей, на иномарки устанавливают несколько типов систем зажигания:

    • ключи объединены с ЭБУ в один блок;
    • ключи не входят в объединение ни с ЭБУ, ни с катушками и установлены отдельно для каждой катушки;
    • ключи установлены отдельно от катушек и ЭБУ, но объединены в отдельный блок;
    • ключи объединены с катушками соответствующих цилиндров.

    Накопители энергии, которые используются в микропроцессорных системах зажигания, делятся на две группы по способу аккумулирования энергии:

    • энергия накапливается в индуктивности – происходит накопление энергии в первичной обмотке катушки зажигания. При ее размыкании во вторичной обмотке индуцируется подаваемое на свечи высокое напряжение;• накопление энергии в емкости – энергия накапливается в конденсаторе и в нужный момент проходит по катушке зажигания, словно через трансформатор. Главное отличие этой системы – число оборотов двигателя никак не влияет на энергию искры.

    В современных иномарках наибольшее распространение получила первая система.Искровой разряд, необходимый для поджигания топливовоздушной смеси в цилиндрах создается с помощью свечи зажигания, состоящей из контактного стержня с центральным электродом, который отделен изолятором от «массы» и бокового электрода, контактирующего через корпус свечи с «массой».

    Свечи зажигания имеют различные тепловые характеристики и характеризуются калильным числом. Чем это число выше, тем надежнее свеча работает в двигателе, имеющем высокую степень сжатия.

    Современные электронные системы зажигания имеют высокую надежность в течение всего срока службы и не требуют дополнительных регулировок и настроек. Другим большим плюсом этих систем является надежный пуск и стабильная работа двигателя независимо от климатических условий. Конечно, это правило действует в том случае, когда другие системы двигателя функционируют в нормальном режиме.

    Усовершенствованная электронная система зажигания автомобиля.

    В последние годы электронные приборы находят все большее применение в автомобильном транспорте, в том числе и приборы электронного зажигания. Прогресс автомобильных карбюраторных двигателей неразрывно связан с их дальнейшим совершенствованием. Кроме того, сейчас к приборам зажигания предъявляются новые требования, направленные на радикальное повышение надежности, обеспечение топливной экономичности и экологической чистоты двигателя.

    Существуют две системы устройств электронного зажигания — транзисторные и тринисторные. Сравнивая их между собой, можно отметить характерные преимущества и недостатки.

    Транзисторные устройства проще и дешевле, обеспечивают большую длительность искрового разряда в свечах, достигающую 2.Б…З мс. Однако при сравнительно небольшой скорости нарастания высоковольтного напряжения на свечах эффективность работы их значительно падает от появления шунтирующих нагрузок, которые обусловлены дополнительными утечками тока, вызванными загрязнением электропроводки, самого распределителя, работающего под высоким напряжением, изоляторов свечей и нагара в них, а со временем и старения изолирующих деталей системы зажигания. Кроме того, транзисторные устройства требуют применения специальной катушки зажигания.

    Тринисторные устройства несколько сложнее и позволяют получить высокую скорость нарастания высоковольтного напряжения на свечах, практически не критичны к шунтирующим нагрузкам. Ток утечки не влияет существенно на качество искрового разряда при крутом фронте его нарастания. Но, имея малую длительность искры, в лучших конструкциях — до 0,6 мс, тринисторные устройства также не обеспечивают эффективной работы двигателя в свете новых требований.

    Тринисторная система зажигания принципиально отличается от транзисторной тем, что в ней энергия накапливается не в катушке зажигания, а в накопительном конденсаторе. Такой принцип действия позволяет в наибольшей степени устранить недостатки, присущие как классической контактной, так и транзисторной системам. Поэтому тринисторная система была взята за основу с целью доработки ее таким образом, чтобы увеличить длительность искрового разряда и свече до 1,1…1,3 мс, так как типичная для таких систем длительность 0,25 мс явно недостаточна для стабильной работы двигателя на разных режимах, полного сгорания топливной смеси и особенно для надежного пуска двигателя в зимнее время.

    Как было установлено автором, на автомобиле ЗАЗ для надежного пуска двигателя в зимнее время длительность искрового разряда должна быть как минимум 0,8 мс с экспериментально измеренной амплитудой напряжения 1 В на сопротивлении 14 Ом в цепи свечи при минимальном напряжении бортовой сети 5…6 В, что обусловлено работой стартера. Эти условия были исходными для разработки усовершенствованного блока. Известно, что выпускаемые промышленностью тринистор-ные электронные устройства, имеющие длительность искрового разряда 0,25…0,6 мс, обеспечивают стабильную работу устройства при снижении напряжения питания до 8 В, что явно недостаточно для надежного пуска двигателя в зимнее время.

    Усовершенствованная электронная система зажигания автомобиля.

    Технически задача была сформулирована следующим образом: при пуске двигателя необходимо подавать довольно мощную серию импульсов длительностью не менее 0,8 мс во время нахождения поршня цилиндра в верхней мертвой точке. Следовало также попытаться использовать этот принцип и для основного режима работы двигателя.

    В результате разработки был создан блок тринисторного зажигания (БТЗ) со следующими параметрами:

    Напряжение питания, В 12±50 %

    Начальный потребляемый ток, А ….. 0,55

    Максимальный потребляемый ток, А . . . . 2,2…2,5

    Максимальная частота вращения 4-цилиндрового двигателя, об/мин 5000

    Начальная амплитуда 1-го разрядного импульса на сопротивлении 14 Ом, В 3±0,2

    Длительность искрового разряда в свече, мс . 1,1…1,3

    Напряжение на накопительном конденсаторе, В 400

    Нестабильность напряжения на накопительномконденсаторе при минимальной и максимальной частоте вращения, %. 10

    Рабочая частота генератора, Гц ….. 800

    Принципиальная электрическая схема БТЗ приведена на рис. 1. Во многом она повторяет известные разработки, поэтому ниже приведено описание работы отличающихся узлов. Подключение БТЗ к системам зажигания автомобилей приведено на рис. 2, 3.

    Усовершенствованная электронная система зажигания автомобиля.

    Основным отличием БТЗ является введение обратной связи на управляющий электрод тринистора VS1 через цепочку C5R7R8VD12, в результате чего за один цикл работы БТЗ на управляющий электрод подается не только импульс по цепи запуска от контактного прерывателя, как раньше, а пакет из 4…5 импульсов (рис.4). В итоге после размыкания контактов прерывателя тринистор дополнительно открывается соответственное число раз, обеспечивая тем самым более полную разрядку накопительного конденсатора С4 на первичную обмотку катушки зажигания, т. е. более полное использование запасенной энергии на создание разряда в искровом промежутке.

    Усовершенствованная электронная система зажигания автомобиля.

    Дополнительная серия искровых разрядных импульсов в свече после первых двух (импульсы 3… на рис 5) образуется за счет накопленной от разрядки конденсатора С4 электромагнитной энергии в катушке зажигания при пробое искрового промежутка свечи и трансформации этой энергии в первичную обмотку с подзарядкой накопительного конденсатора. Эти же импульсы воздействуя с уменьшающейся амплитудой через цепочку C5R7R8VD12 на управляющий электрод тринистора VS1, заставляют его открываться через каждые 150…200 мкс, что обеспечивает повторную разрядку накопительного конденсатора С4 на первичную обмотку. Так продолжается до тех пор, пока не израсходуется вся энергия, запасенная в катушке зажигания от первого разрядного импульса. Таким образом, добавлением цепочки C5R7R8 с диодом VD12 удалось увеличить длительность искрового разряда в свече до 1,3 мс. В известных разработках тринисторных систем обеспечено лишь частичное использование энергии, запасенной емкостным накопителем. Искровой разряд БТЗ имеет колебательный затухающий характер с изменением полярности полуволн. Такой характер разрядного процесса положительно влияет на увеличение срока службы свечей, так как происходит равномерное выгорание металла как центрального, так и бокового электродов в искровом промежутке.

    Многократное искрообразование в течение одного цикла создает дополнительную нагрузку на преобразователь постоянного тока и увеличивает время запуска автогенератора после срыва колебаний при включении тринистора. При испытании модернизированного заводского блока зажигания (типа Электроника) напряжение на накопительном конденсаторе снижалось с 400 до 80 В на большой частоте вращения коленчатого вала двигателя. Такое устройство не могло нормально работать. С целью устранения этого недостатка был изготовлен более мощный преобразователь с удвоением выходного напряжения. Это схемное решение, являясь второй отличительной чертой усовершенствованного блока зажигания, привело к уменьшению времени пуска автогенератора с 1 до 0,25 мс, так как обеспечивалась более мягкая связь между тринисторным коммутатором и автогенератором. При неизменном напряжении питания устройство позволяет обеспечивать на минимальной и максимальной частоте вращения коленчатого вала двигателя довольно постоянное напряжение на накопительном конденсаторе С4, колеблющееся в пределах лишь 8…10%. Напряжение на накопительном конденсаторе выбрано таким же, как и у заводского блока — 400 В при номинальном напряжении питания.

    Элементы R5 и СЗ в цепи высокого напряжения +400 В служат для сглаживания и стабилизации высокого напряжения на выходе выпрямителей, а также для уменьшения времени запуска автогенератора.

    В связи с уменьшением количества витков вторичной обмотки трансформатора Т1 в два раза увеличилась его надежность, так как напряжение на вторичной обмотке уменьшилось с 400 до 200 В.

    Усовершенствованный таким образом блок обеспечивает значительное улучшение пуска двигателя в зимнее время, надежную работу на скоростях до 90… 100 км/ч. На автомобиле ЗАЗ-968 был неоднократно проверен расход бензина на 100 км пробега. Экономия составила 7,2 %. Наряду с установкой БТЗ был также увеличен зазор в свечах до 1,5 мм, а положение регулятора качества смеси для ее обеднения было изменено с 1,5…2,0 оборотов (720°) до 180…2000 от своего начального полностью закрученного положения.

    Выясняя причины плохого пуска двигателя в зимнее время, было обнаружено следующее: при падении напряжения в бортсети автомобиля до 5…6 В во время работы стартера БТЗ, как и другие блоки зажигания, не обеспечивал стабильной подачи искры в цилиндры. Причиной тому оказалось следующее: при таком значительном снижении напряжения питания амплитуда управляющих импульсов, которые поступают в т.А при размыкании контактов прерывателя (рис. 1), оказывается недостаточной для надежного запуска тринистора VS1, становясь соизмеримой с уровнем помех от работающего стартера и транзисторного автогенератора. Это вызывает пропуски искрообразования. Используемый фильтр L1C7 выполняет две функции. Основная из них: после размыкания прерывателя в обмотке дросселя L1 за счет накопленной магнитной энергии возникают затухающие колебания из-за переходного процесса, по принципу равносильного тому, как это происходит в классической батарейной системе зажигания. Амплитуда этих колебаний в зависимости от индуктивности дросселя L1 может достигать нескольких десятков вольт. Положительные полуволны колебаний длительностью до 10… 15 мкс через диод VD11 накладываются на передние фронты основных импульсов и обеспечивают надежный запуск тринистора VS1 (в описываемом устройстве их амплитуда составляла 7…9 В).

    Второе назначение фильтра L1C7 — уменьшение влияния помех от работы стартера и транзисторного автогенератора на пусковую цепь тринистора.

    Конструктивно БТЗ может быть выполнен в двух модификациях: в виде объемного модуля с расположением деталей на платах с монтажными лепестками или изготовлением общей печатной платы блока, одновременно являющейся и несущей конструкцией. По мнению автора, для индивидуального изготовления проще первый вариант, так как платы с монтажными лепестками могут быть использованы от старых, отслуживших свой срок радиоприборов. В качестве разъема для подключения БТЗ к бортсети автомобиля подойдут панельки и цоколи от старых радиоламп. Переход от электронного зажигания на обычное (контактное) производится простой перестановкой разъема — цоколя из одной панельки в другую (см. рис. 1). В БТЗ использованы резисторы типа МЛТ, кроме проволочных R1 и R4, которые намотаны на каркасах резисторов типа ВС-0,5. В качестве накопительного конденсатора С4 использованы два конденсатора МБГ на 1 мкФ, 500 В.

    Выпрямительный сдвоенный диодный блок КЦ-403Б может быть заменен диодами, например МД218, но это несколько увеличит размеры устройства из-за монтажа восьми диодов. В таком случае лучше использовать диоды КД105В.

    Конденсатор С5 должен быть высокого качества, герметизированным, рассчитанным на напряжение не менее 1000 В, например КБГ-М2. В качестве дросселя L1 можно использовать вторичную обмотку малогабаритного выходного трансформатора транзисторных радиоприёмников ВЭФ, Альпинист и др. Индуктивность дросселя составляет 0,07…0,1 Гн.

    Трансформатор Т1 должен быть выполнен на кольцевом сердечнике из феррита марки 2000 НМ типоразмера К45Х28Х12, составленном из двух колец, или на Ш-образном ферритовом сердечнике Ш12Х15, составленном из двух половин без зазора. Использование трансформаторного железа исключается.

    Данные обмоток (в порядке их намотки):

    III — 500 + 50+50 витков (с отводами проводом ПЭЛШО 0,23 в случае тороида (кольца). Для Ш-образного сердечника можно использовать провод ПЭВ-1 0,23. Намотку вести с межслойной изоляцией из кабельной или конденсаторной бумаги;

    Иа + Пб — 35+35 витков проводом ПЭЛШО-0,75 (намотка в два провода) в случае тороида, а для Ш-об-разного сердечника — ПЭВ-1 0,75;

    la+ I6—11 + 11 витков проводом ПЭЛШО-0,28 (намотка в два провода) для обоих сердечников.

    Транзисторы П210А…Г желательно подобрать в паре, т. е. с равными или по возможности близкими значениями обратных токов коллекторных переходов и коэффициентов усиления по току. Транзисторы установлены на унифицированных радиаторах по ТУ.8.650.022.

    Настройка. Правильно собранный блок БТЗ обычно в дополнительной наладке не нуждается. Если же после сборки и проверки правильности монтажа блок не будет нормально работать, то основными причинами могут быть следующие:

    если устройство зажигания переходит в режим непрерывной генерации искр и не управляется контактами прерывателя, то либо в нем применен тринистор с низким напряжением переключения, либо пробит диод VD11;

    если отсутствует генерация преобразователя напряжения при заведомо исправных транзисторах, необходимо проверить правильность (полярность) подключения базовых обмоток трансформатора;

    если работа преобразователя сопровождается хриплым или шипящим звуком, надо проверить диоды выпрямителя и правильность их включения, а затем транзисторов. Причиной большой нагрузки на преобразователь может быть также неисправность накопительного конденсатора С4. В случае исправности тринистора надо убедиться в отсутствии замыкания его корпуса на общую (минусовую) шину устройства.

    Необходимо помнить, что корпус тринистора является анодом и в рабочем состоянии всегда будет находиться под высоким напряжением +400 В.

    При проверке устройства зажигания вне автомобиля на стенде следует обязательно соединить корпус катушки зажигания с корпусом электронного блока (общая минусовая шина), так как в противном случае может произойти пробой катушки и повреждение деталей электронного блока.

    Необходимо помнить, что напряжение на выходе катушки зажигания значительно более высокое, чем в обычной системе зажигания, поэтому надо соблюдать осторожность и правила техники безопасности.

    Перед установкой устройства на автомобиль желательно проверить его работоспособность с катушкой зажигания при напряжении питания 12,6 В от аккумулятора. При этом следует помнить, что без подключенной свечи к высоковольтному выходу катушки зажигания нельзя испытывать устройство, так как это грозит выходом катушки из строя. Напряжение на накопительном конденсаторе проверяют в контрольной точке Б относительно корпуса блока (общей минусовой шины). Оно должно быть равно 400±20 В.

    В случае большего отклонения напряжения следует переключить выводы вторичной обмотки трансформатора. Схема измерения напряжения на конденсаторе G4 приведена на рис. 6.

    Желательно также убедиться, работает ли дополнительная цепочка C5R7R8VD12. Для этого ее вначале отключают. При имитации работы прерывателя искра просматривается в виде одной тонкой жилки толщиной до 0,2 мм с параметрами искрового разряда по рис. 5, где длительность импульсов 1 — 2 составляет около 0,4 мс. С подключением цепочки искра становится более яркой и широкой, видно много искровых разрядов в прямом и обратном направлениях — так называемая мохнатая искра.

    Измерение амплитуды и длительности выходного импульса. Этот параметр блока является основным, определяющим его эффективность. Большинство авторов, представивших свои конструкции в технических изданиях за период 1976—1983 гг., не приводили данных о длительности искрового разряда, его характере, а также о схеме и методике его измерения.

    Для измерения необходим генератор импульсов управления с регулируемой частотой следования в пределах 200 Гц. При отсутствии его потребуется автономный распределитель зажигания, вращаемый электродвигателем постоянного тока с переходной муфтой. Электродвигатель запитывают от зарядного устройства через реостат, для того чтобы регулировать скорость вращения валика распределителя.

    Схема измерения параметров разряда представлена на рис. 7. Выбор измерительного сопротивления продиктован удобством масштаба отсчета и рассмотрения осциллограммы, а также соображениями техники безопасности. Зазор искрового промежутка свечи — не менее 1,5 мм.

    Для реальной оценки длительности искрового разряда с учетом компрессии двигателя были проведены дополнительные измерения на разряднике с зазором 7 мм и на работающем двигателе, когда на вход осциллографа подавался сигнал с трех витков изолированного провода, намотанного на высоковольтный провод первого цилиндра. Результаты измерений примерно совпали. На режиме холостого хода двигателя длительность искрового разряда, равная 1,3 мс, сохраняется. На большей частоте вращения коленчатого вала двигателя остается шесть импульсов с длительностью 1,1 мс, а напряжение на накопительном конденсаторе уменьшается с 400 до 350 В. Амплитуда разрядных импульсов уменьшилась также на 10 %.

    Автор имел возможность проверить БТЗ на стенде при частоте вращения валика распределителя до 720 об/мин с подключенным разрядником с зазором 7 мм. Длительность искрового разряда при этом уменьшалась до 1,0 мс, напряжение на накопительном конденсаторе снижалось до 320 В, а амплитуда разрядных импульсов падала на 25 %.

    Для сравнения усовершенствованного блока БТЗ с другими известными устройствами были сняты осциллограммы характера искрового разряда на одном и том же сопротивлении в цепи свечи, равном 14 Ом. На рис. 5 они изображены с соблюдением масштаба амплитуд и длительности искры.

    Заключение. Предлагаемая модификация БТЗ была собрана в виде макетного образца и испытана в 1984—1985 гг. на автомобилях ЗАЗ, Москвич-412, ВАЗ-2101. В общей сложности пройдено 15 000 км без каких-либо замечаний и отказов в работе. Блок зажигания в автомобиле ЗАЗ располагается в салоне за задним сиденьем на подставке для улучшения его охлаждения. Размещать его в моторном отсеке не следует из-за высокой температуры в летнее время, а также большой запыленности. В автомобилях Жигули и Москвич блок может быть укреплен под приборным щитком или в другом более удобном месте. Жгут, соединяющий БТЗ с системой зажигания автомобиля, может быть длиной до 1,5 м. На передней панели блока имеются гнезда под штепсельную вилку, куда выведено напряжение +210 В от первого выпрямительного мостика (до удвоения) для пользования в пути электробритвой типа Харьков или другой с коллекторным приводом.

    Были проведены измерения содержания СО в выхлопных газах двигателя ЗАЗ с контактной системой зажигания и с блоком БТЗ. С контактной системой после оптимальной подрегулировки карбюратора содержание СО составило 3,3 %. При работе двигателя с блоком БТЗ и выполненных регулировках карбюратора согласно приведенной выше рекомендации с зазором в свечах 1,5 мм содержание СО составило 2,1 %.

    Источник: В помощь радиолюбителю, №101.

    Прислать свою поделку!

    П О П У Л Я Р Н О Е:

    • Автоматическое устройство для работы стеклоочистителя

    Моросит дождик. Я включаю стеклоочиститель. Два-три цикла работы щеток, и ветровое стекло становится сухим. Я выключаю стеклоочиститель. Но через 30 с стекле снова стано­вится грязным. Я вновь включаю стеклоочиститель и т. д.

    Такой режим работы не рационален ни для переднего стеклоочистителя, ни для зад­него. Последний в этом случае часто работает «по сухому», поскольку на заднее стекло по­падает меньше капель дождя (правда, это компенсируется большим количеством грязи). Однако уже довольно давно известны стеклоочистители периодического действия. Поэтому предлагаемая система пред­ставляет определенный интерес для всех транспортных средств, учитывая ее невысокую стоимость. Подробнее…

    Также как и оснащении комнаты аудиоаппаратурой, так и для автомобиля необходи­мы: аккустические системы, усилители, проигрыватели ком­пакт-дисков, сабвуферы и т. д.

    Но в отличии от помещения их конструктивное оформление заметно отличается.

    Данная статья поможет Вам разобраться в деталях установки аудиосистем в автомобиле своими руками. Подробнее…

    Источник http://avtoshkolak.ru/tyuning/chto-takoe-elektronnoe-zazhiganie-na-vaz.html

    Источник http://car-avz.ru/glavnaya/sovety-masteru/12693-elektronnoe-zazhiganie-kak-ono-ustroeno

    Источник http://starimpex.ru/raznoe/elektronnaya-sistema-zazhiganiya.html

    Рекомендуется к прочтению  Какие свечи зажигания лучше при работе на газу
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
