Как выставить угол опережения зажигания

Содержание

Самодельный стробоскоп для установки зажигания на светодиодах

Стробоскопами являются специальные устройства, которые предназначены для того чтобы установить зажигание на двигателе автомобильного средства. Эти приспособления можно купить в специально отведенном магазине, а также сделать самостоятельно из подручных средств. Стоит заметить, что выгоднее всего сделать стробоскоп для установки зажигания своими руками. Потому как это поможет вам сократить расход денежных средств и создать такое приспособление, которое будет подходить именно вашему автомобилю.

Без наличия данного прибора будет сложно отрегулировать должным образом зажигание на двигателе. Однако несмотря на преимущества данного приспособления, далеко не все автолюбителя торопятся в магазины, чтобы его приобрести. Это связано с тем, что цена, за которую продают стробоскоп довольно высокая и бьет по карману водителя. Ведь он содержит дорогую лампу, которая встречается у большого количества моделей, что есть в наличии.

Стоит обратить внимание на то, что замена этой лампы также дорогое удовольствие, ведь стоит она столько же сколько и сам прибор. Благодаря этому устройству процедура настройки существенно облегчается. Это объясняется тем, что оно обладает сигнализаторами, которые оповещают о наличии искры и правильности установленного угла зажигания.

Схема стробоскопа

Как сделать стробоскоп

Поэтому из подручных средств можно сделать самодельный стробоскоп (для установки зажигания). Таким образом можно сэкономить большую часть материальных средств. Для его изготовления есть несколько подходящих схем. Из светодиодов и светящихся элементов можно создать данное приспособление и в этом случае не требуется приобретать в специальных магазинах дорогостоящие лампы. Ведь общая сумма затрат на самодельный стробоскоп для зажигания будет в три раза меньше заводских изделий.

Стоит отметить, что цены на самые распространенные стробоскопы довольно высокие, однако некоторые владельцы передвижных средств все же решаются на покупку данного прибора в магазине.

Схемы стробоскопа для зажигания своими руками

В наше время существует довольно много легких и простых схем, с помощью которых можно самостоятельно сделать данный прибор и при этом данный процесс не подразумевает большого расхода денежных средств. Большее количество вариантов схем, предложенных в мировой сети понятные и с их помощью можно легко собрать нужное приспособление.

Для самостоятельного изготовления стробоскопа нам нужны такие приспособления как транзистор, фонарик, конденсаторы, тиристор, а также резистор, шнур питания, диод с низкой частотой, зажимы, реле с индексом и медный провод. Все что нужно, можно купить в специальном магазине или на радиорынке. Они доступны и стоят недорого. Также для установления корпуса приспособления вы можете воспользоваться старыми частями от фонарика или камеры.

Далее мы ознакомимся с этапами сборки стробоскопа для установки зажигания своими руками:

сделать разъем в задней стенке коробки для провода питания;
прикрепить специальные прищепки разных цветов, которые означают «+» и «-» на кончики проводов;
разместить датчик на любой из сторон корпуса, затем сделать отверстие для шнура и протянуть его к указанному контакту;
припаять медный провод, который будет служить датчиком к главному шнуру;
провести изоляцию соединений.

Подобное изделие поможет вам не только при установке зажигания, а также помимо этого может служить для настройки регуляторов и проверки свечей. Своими руками, вы сделаете простейший стробоскоп устанавливающий зажигание и в дальнейшем он может приносить пользу в проверке нескольких систем.

Схема светодиодного стробоскопа

Прибор, выставляющий зажигание, из светодиодов

Данное приспособление можно сделать с использованием светодиодов, однако этот стробоскоп содержит в себе определенную микросхему. Запускается он посредствам импульсов, которые содержат минусовую полярность. В структуре данного вида схемы есть определенные сопротивления, они служат ограничителями для того чтобы уменьшить амплитуду входящего сигнала. В данном случае аккумулятор автомобильного средства будет служить источником питания самого прибора.

Подключение стробоскопа, устанавливающего зажигание, производится посредством следующих действий:

  • нужно прогреть мотора и оставить его включенным;
  • подключить прибор ручной работы к электричеству;
  • намотать датчик на провод цилиндра;
  • направить свет на определенную точку, расположенную в корпусе;
  • оборачивать корпус зажигания до того момента пока эти метки не сойдутся;
  • произвести закрепление его в этом состоянии.

Самодельный стробоскоп для настройки зажигания по своим функциям не уступает устройствам, которые сделали на заводе. В этом случае главным фактором является следование всем инструкциям по изготовлению и соблюдение схемы приспособления, сделанного своими руками. Изделия, созданные из подручных и простых материалов, могут потребовать незначительных затрат. Стробоскопы самодельного производства довольно легко починить, если они подверглись износу или поломке.

Прибор для установки зажигания можно найти в любом специализированном магазине, их существует несколько видов и они довольно распространены. Однако стоимость данного приспособления часто отпугивает владельцев транспортных средств, потому как это не дешевое удовольствие.

В случае неисправности или поломки, которые происходят со временем, замена износившейся детали может равняться сумме самого устройства в целом. Именно поэтому автолюбители начали изготовлять стробоскопы собственными руками. Ведь для его создания потребуются детали, которые можно найти в любом магазине.

Стоит заметить, что самодельное приспособление обойдется в несколько раз дешевле заводского устройства. Если же самостоятельно изготовить устройство не получается, то всегда можно найти мастера который выполнит эту работу. Подобные специалисты сегодня работают практически в каждом населенном пункте.

Самостоятельное изготовление стробоскопа позволит вам сэкономить изрядную сумму средств.

Автомобильный стробоскоп для настройки угла опережения зажигания

Предлагаю схему автомобильного стробоскопа для настройки угла опережения зажигания УОЗ. Питается схема от автомобильного аккумулятора 12В. В качестве светоизлучающего элемента в ней использованы светодиоды от фонарика.

Рассмотрим работу схемы: При подключении устройства к аккумуляторной батарее конденсатор C1 через резистор R3 быстро начинает заряжаться. Достигнув определённого уровня, напряжение через светодиоды и резистор R4 поступает на базу транзистора, который открывается. При этом срабатывает реле Р1, его контакт замыкается и подготавливает цепь, состоящую из тиристора, контакта реле Р1, светодиодов и конденсатора С1 в готовность. При поступлении на управляющий электрод тиристора через делитель R1, R2 импульса с контакта Х1 происходит мгновенное открытие тиристора и конденсатор быстро разряжается через светодиоды. Происходит яркая вспышка! База транзистора, через резистор R4 и тиристор соединяется с общим проводом и транзистор закрывается, отключая реле. Так как якорь реле имеет небольшую инерционность и остаточную намагниченность, то контакт размыкается не сразу, а через несколько мкс, увеличивая тем самым время горения светодиодов. Контакт размыкается, обесточивается тиристор и схема переходит в первоначальное состояния, ожидая следующий импульс. Благодаря этому мерцание стробоскопа становится более ярким и метка на маховике хорошо просматривается, оставляя после себя небольшой шлейф. Подбором конденсатора можно регулировать длительность горения светодиодов. Чем больше ёмкость, тем ярче вспышка, но зато длиннее шлейф метки. При меньшей ёмкости резкость метки увеличивается, но падает яркость. Делать это нецелесообразно так как настройку ОУЗ придётся делать в темноте, что не совсем удобно.

После сборки стробоскопа необходимо проверить его работоспособность. Подключаем к выводам Х2 и Х3 источник постоянного напряжения 12в. При замыкании выводов Х1 и Х2 между собой должно «жужжать» реле (звонковый режим).

При настройке ОУЗ следует на метку маховика или шкива с помощью штриха нанести белую точку для лучшей видимости. Элементы стробоскопа размещают в корпусе светодиодного фонарика. Через задние отверстия фонарика пропускают питающие провода длиной примерно 0,5 м, на концы которых припаивают крокодильчики с соответствующей цветной маркировкой. С боку в корпусе просверливают отверстие, через которое пропускают экранированный провод контакта Х1. Длина его должна быть не более 0,5 м. На конце экранную оплётку заматывают изолентой, а к центральной жиле припаивают медный провод длиной 10 см, который служит датчиком стробоскопа. Этот провод при подключении следует намотать на высоковольтный провод первого цилиндра поверх изоляции, достаточно 3-4 витка. Намотку нужно делать как можно ближе к свече, чтобы исключить влияние соседних проводов.

О деталях: В конструкции используются малогабаритные компоненты. Транзистор КТ315 — его можно найти в любой аппаратуре прошлых лет с любым буквенным индексом. Тиристор КУ112А — от импульсного блока питания старого телевизора. Резисторы малогабаритные 0,125вт. Фонарик с диодами 6-12 штук. Если фонарик снабжен электронным маячком, то эта плата удаляется. Конденсатор C1 на напряжение не менее 16в. Диод V2 практически любой низкочастотный КД105, Д9. Реле малогабаритное (BS-115-12A-DC12V), (RWH-SH-112D, 12A, кат.=12в). Можно так же использовать отечественные малогабаритные реле например РЭС-10 с напряжением катушки 12в.

Схема выполнена навесным монтажом и компактно уложена в фонарик.

Простой стробоскоп на светодиоде. Нужна схема

Msmer54

капитан 3-го ранга

Бешенный

капитан 1-го ранга

Re: Простой стробоскоп на светодиоде. Нужна схема.

Обычно всё делаю своими руками,но здесь посоветую купить за 300 р китайский и не париться.
В любом автолабазе сей дейвас есть.
А хочешь найти «схему» ,не ленись погугли

massergey

старшина 1ст.

Re: Простой стробоскоп на светодиоде. Нужна схема.

Vladd

гл. кор. старшина

Re: Простой стробоскоп на светодиоде. Нужна схема.

схемка описывалась на сайте Дырчик.ру. Собрал, проверил зажигание, выкинул.

Вложения

Msmer54

капитан 3-го ранга

Re: Простой стробоскоп на светодиоде. Нужна схема.

спасибо. я так понимаю под датчиком используется просто намотоный провод на высоковольтные провода?

Vladd

гл. кор. старшина

Re: Простой стробоскоп на светодиоде. Нужна схема.

да, вместо транзистора ставил два, типа 3102 (составной получился), светодиод ставил синий с зажигалки, все экранировал, кроме 2 см провода для двух витков на ВВ провод.

Игорь 61

мл. лейтенант

Re: Простой стробоскоп на светодиоде. Нужна схема.

Vladd

гл. кор. старшина

Re: Простой стробоскоп на светодиоде. Нужна схема.

Составной. Но за неимением оного колхозим сами из того, что под рукой.

lapan

капитан-лейтенант

Re: Простой стробоскоп на светодиоде. Нужна схема.

Собрал по предложенной выше схеме стробоскоп, для 2-4-х светодиодов все работает, но для 20 штук еле светит.
Поэтому на выход добавил схему с PIC12F675. По приходу импульса пик открывает полевик на 1 мс.
Результат: светит ярче, метку видно лучше.
Позже скину схему и прошивку.

daryinalexej

капитан 3-го ранга

Re: Простой стробоскоп на светодиоде. Нужна схема.

капитан 1-го ранга

Re: Простой стробоскоп на светодиоде. Нужна схема.

куда дешевле 330руб

500р
или чуть дороже 690руб!

Вложения

lapan

капитан-лейтенант

Re: Простой стробоскоп на светодиоде. Нужна схема.

Нет. Без задержки импульсы очень короткие, а реализация не сложная. После сделаю с тохометром.

LPB, я никогда не покупаю то, что могу сделать сам.

капитан 1-го ранга

Re: Простой стробоскоп на светодиоде. Нужна схема.

Значит есть время.
Стробоскоп на светодиодах для лодки-зря потраченное время.

lapan

капитан-лейтенант

Re: Простой стробоскоп на светодиоде. Нужна схема.

капитан 1-го ранга

Re: Простой стробоскоп на светодиоде. Нужна схема.

Солнце.
Нужна линза и цветные светодиоды и то невидно. Делал пару лет назад. Купил ксеноновый и то.

lapan

капитан-лейтенант

Re: Простой стробоскоп на светодиоде. Нужна схема.

Мне стробоскоп нужен в гараже для регулировки уоз.

daryinalexej

капитан 3-го ранга

Re: Простой стробоскоп на светодиоде. Нужна схема.

lapan

капитан-лейтенант

Re: Простой стробоскоп на светодиоде. Нужна схема.

20 светят ярче чем 1.

Vladd

гл. кор. старшина

Re: Простой стробоскоп на светодиоде. Нужна схема.

Я один диод ставил, зажигание настраивал вечером при тусклом освещении. Из пару десятков диодов, правда, выбрал самый яркий, таки разные они (я про дешевые от зажигалок).
Кстати, некоторые зажигалки с фонариком имеют касно-синюю блымалку (как мигалка у гайцев), которая запускается, когда клацаешь пьезокристалом (в смысле когда прикуриваешь). Она срабатывает от магнитного поля созданного импульсом высокого напряжения пьезокристала, удобно проверять такой зажигалкой присутствие высокого, как такового (типа индикатор электромагнитных импульсов), срабатывает на растоянии

10 см от ВВ провода. Если установить зависимость этого растояния от напряжения импульса опытным путем, думаю, что можно строить диагностические выводы .

paralaxx

пассажир

Приветствую всех форумчан, вот еще одна простая схема стробоскопа на светодиоде
стробоскоп на транзисторе КТ315 в настройке не нуждается, работает сразу после включения.Напряжение питания 12вольт

Видео работы стробоскопа:

Схема и изготовление своими руками стробоскопа для установки зажигания (УОЗ)

Светодиодный стробоскоп для установки зажигания позволяет быстро и с высокой точностью выставлять оптимальный угол опережения зажигания (УОЗ) в автомобиле. Данный параметр играет важную роль в корректной работе двигателя. Небольшое смещение в момент зажигания приводит к потере мощности, вследствие возросшего расхода топлива и перегрева двигателя.

Рекомендуется к прочтению  Для чего нужен коммутатор в системе зажигания?

Несмотря на большой ассортимент промышленно выпускаемых приборов для проверки и установки УОЗ, актуальность создания стробоскопа своими руками не потеряла смысл и в наши дни. Представленная схема самодельного стробоскопа для автомобиля не требует наладки после сборки и изготавливается из доступных деталей.

Принципиальная схема стробоскопа

Схема разработана и представлена в девятом издании журнала «Радио» в далеком 2000 году. Однако, благодаря своей простоте и надежности, остается актуальной и в наши дни.

В принципиальной электрической схеме стробоскопа для авто можно условно выделить 4 части:

  1. Цепь питания, состоящая из выключателя SA1, диода VD1 и конденсатора С2. VD1 защищает элементы схемы от ошибочной смены полярности. С2 блокирует частотные помехи, предотвращая сбои в работе триггера. Для подачи и отключения питания используется выключатель SA1, для этого подойдет любой компактный выключатель или тумблер.
  2. Входная цепь, которая состоит из датчика, конденсатора С1 и резисторов R1, R2. Функцию датчика выполняет зажим «крокодил», который закрепляется на высоковольтном проводе первого цилиндра. Элементы С1, R1, R2 представляют собой простейшую дифференцирующую цепь.
  3. Микросхема триггера, собранная по схеме двух однотипных одновибраторов, которые формируют на выходе импульсы заданной частоты. Частотозадающими элементами являются резисторы R3, R4 и конденсаторы С3, С4.
  4. Выходной каскад, собранный на транзисторах VT1-VT3 и резисторах R5-R9. Транзисторы усиливают выходной ток триггера, что отражается в виде ярких вспышек светодиодов. R5 задаёт ток базы первого транзистора, а R9 – исключает сбои в работе мощного VT3. R6-R8 ограничивают ток нагрузки, протекающий через светодиоды.

Принцип работы

Схема стробоскопа питается от автомобильного аккумулятора. В момент замыкания выключателя SA1, триггер DD1 переходит в исходное состояние. При этом на инверсных выходах (2, 12) появляется высокий потенциал, а на прямых (1, 13) – низкий потенциал. Конденсаторы С3, С4 заряжены через соответствующие резисторы.

Импульс с датчика, пройдя через дифференцирующую цепь, поступает на тактовый вход первого одновибратора DD1.1, что приводит к его переключению. Начинается перезаряд С3, который через 15 мс заканчивается очередным переключением триггера. Таким образом, одновибратор реагирует на импульсы с датчика, формируя на выходе (1) прямоугольные импульсы. Длительность выходных импульсов с DD1.1 определяется номиналами R3 и С3.

Второй одновибратор DD1.2 работает аналогично первому, уменьшая длительность импульсов на выходе (13) в 10 раз (примерно до 1,5 мс). Нагрузкой для DD1.2 служит усилительный каскад из транзисторов, которые открываются на время импульса. Импульсный ток через светодиоды ограничен исключительно резисторами R6-R8 и в данном случае достигает величины 0,8 А.

Не стоит пугаться столь большого значения тока. Во-первых, его импульс не превышает 1 мс, со скважностью в рабочем режиме не менее 15. Во-вторых, современные светодиоды обладают гораздо лучшими техническими характеристиками в сравнении с их предшественниками из 2000 года, когда эта схема впервые получила практическое применение. Тогда нужно было поискать светодиоды с силой света в 2000 мкд. Сейчас белый LED (от англ. Light-emitting diode) типа C512A-5 мм от компании Cree с углом рассеивания 25° способен выдать 18000 мкд при постоянном токе в 20 мА. Поэтому использование сверхъярких светодиодов позволит значительно снизить ток нагрузки путём увеличения сопротивления R6-R8. В-третьих, время пользования стробоскопом обычно не превышает 5-10 минут, что не вызывает перегрев кристаллов излучающих диодов.

Печатная плата и детали сборки

Самодельный стробоскоп для установки зажигания можно собрать как на недорогих отечественных радиоэлементах, так и на более прецизионных импортных элементах. Ниже представлена плата с применением отечественных компонентов для штыревого монтажа.

Плата в файле Sprint Layout 6.0: plata.lay6

Диод VD1 – КД2999В или любой другой с малым падением прямого напряжения. Конденсатор С1 должен быть высоковольтным с емкостью в 47 пФ и напряжением 400 В. Конденсаторы С2-С4 неполярные серии КМ-5, К73-9 на 0,068 мкФ 16 В. Все резисторы, кроме R4, типа МЛТ или планарные с номиналами, указанными на схеме. Подстроечный резистор R4 типа СП-3 или СП-5 на 33 кОм.

Триггер ТМ2 лучше использовать 561 серии, которая отличается высокой помехоустойчивостью и надёжностью. Но можно заменить его микросхемой 176 и 564 серии, учитывая их распиновку. Транзисторы VT1-VT2 подойдут КТ315 Б, В, Г или КТ3102 с большим коэффициентом усиления. Выходной транзистор – КТ815, КТ817 с любой буквенной приставкой. Светодиоды HL1-HL9 лучше взять сверхъяркие с малым углом рассеивания. Их располагают на отдельной плате по три в ряд. При отсутствии каких-либо деталей схемы их можно заменить более современными аналогами, немного усовершенствовав плату.

Готовую плату управления стробоскопа и плату со светодиодами удобно разместить в корпусе переносного фонарика. При этом необходимо предусмотреть отверстие в корпусе под регулятор R4, а в качестве SA1 можно использовать штатный выключатель.

Настройка

В схеме установлен подстроечный резистор R4, регулировкой которого можно добиться нужного визуального эффекта. Вращая ручку регулятора можно наблюдать, что уменьшение импульса тока ведёт к недостатку освещенности меток, а увеличение – к размытости. Поэтому во время первого запуска стробоскопа необходимо подобрать оптимальную длительность вспышек.

Длина экранированного провода от печатной платы к датчику не должна превышать 0,5 м. В качестве датчика подойдет 0,1 м медного проводника, припаянного к центральной жиле экранированного провода. В момент подключения его наматывают на изоляцию высоковольтного провода первого цилиндра автомобиля, делая 3 витка. Для повышения помехоустойчивости намотку производит максимально близко к свече. Вместо медного проводника можно взять зажим типа «крокодил», который также следует припаять к центральной жиле, а его зубья слегка загнуть внутрь, чтобы не повредить изоляцию.

Установка УОЗ стробоскопом

Прежде чем рассмотреть работу автомобильного стробоскопа, нужно понять суть стробоскопического эффекта. Если движущийся в темноте объект на мгновение осветить вспышкой, то он будет казаться застывшим в месте, где произошла вспышка. Если на вращающееся колесо нанести яркую метку и освещать его яркими вспышками, совпадающими по частоте с частотой вращения колеса, то в момент вспышек можно зрительно фиксировать местоположение метки.

Перед регулировкой момента зажигания автомобиля наносят две метки: подвижную на коленчатом валу (маховике) и стационарную – на корпусе двигателя. Затем присоединяют датчик, подают питание на стробоскоп и включают двигатель в режим холостого хода. Если во время вспышек метки совпадают, то УОЗ выставлен оптимально. В противном случае следует произвести корректировку до полного их совпадения.

Представленный стробоскоп для установки зажигания, собранный своими руками, позволит за несколько минут отладить систему зажигания автомобиля. В результате корректировки вырастет КПД двигателя и увеличится срок его службы.

Как сделать стробоскоп своими руками. Стробоскоп на светодиодах

Владельцы карбюраторных автомобилей не понаслышке знакомы с трудностями процесса регулировки зажигания. Обычно это делается на слух, что не очень удобно. Используя стробоскоп, это процесс можно облегчить. Однако промышленные устройства достаточно дорогие, поэтому многие изготавливают стробоскоп для зажигания своими руками.

Недостатки промышленных моделей

Промышленные устройства зачастую имеют определенные недостатки, из-за которых полезность прибора весьма сомнительна.

Для начала, цена на них бывает вполне существенной. Например, современные цифровые модели обойдутся автолюбителю в 1000 р. Более функциональные модели стоят уже от 1700. Продвинутые стробоскопы стоят порядка 5500 р. Нужно ли говорить, что стробоскоп автомобильный (своими руками сделанный) обойдется автолюбителю в 100-200 рублей.

Часто в заводских устройствах производитель применяет особо дорогую газоразрядную лампу. Лампа имеет определенный ресурс, а через некоторое время ее придется заменить. А это само по себе равносильно приобретению нового заводского устройства.

Почему стоит делать стробоскоп своими руками?

Недостатки заводских и технологичных устройств подталкивают автолюбителя к самостоятельному изготовлению этого устройства. Кроме того, намного дешевле по стоимости оснастить это оборудование светодиодами вместо дорогой лампы. В качестве источника диодов или донора подойдет обыкновенная лазерная указка или фонарик.

Остальные детали также обойдутся в копейки. Особых инструментов при этом не понадобится. Бюджет процесса изготовления стробоскопа составит не более 100 рублей.

Как сделать стробоскоп своими руками?

Схем и вариантов для изготовления существует огромное количество. Однако в большинстве все проекты по созданию этого гаджета похожи. Давайте посмотрим, что понадобится для сборки.

Нам понадобится простой транзистор КТ315. Его без труда можно найти в старом советском приемнике. Обозначение может слегка отличаться, но это не беда. Тиристор КУ112А можно без проблем добыть из блока питания старинного телевизора. Там же можно найти резисторы небольших размеров. Так как мы делаем светодиодный стробоскоп своими руками, то, естественно, понадобится светодиодный фонарь. Для этого лучше приобрести самый дешевый, из Китая. Кроме этого, нужно запастись конденсатором до 16 В любым низкочастотным диодом, маленьким реле на 12 А, проводами, крокодилами, экранированным проводом 0,5 м длиной, а также небольшим куском медного провода.

Собираем прибор

Схема небольшая, а разместить ее можно прямо в том самом китайском фонаре. Так, через отверстие в фонарике сзади желательно пропустить провода для питания устройства. На концах проводов лучше запаять крокодилы. В боковой стенке нужно проделать отверстие, если его уже не сделали китайцы. Через это отверстие будет проложен экранированный провод. На обратном конце необходимо заизолировать оплетку и припаять тот самый кусок медной проволоки к основной жиле провода. Это будет датчик.

Схема устройства и принцип работы

После подачи тока через провода питания конденсатор очень быстро зарядится через резистор. Когда будет достигнут определенный порог заряда, через резистор напряжение будет поступать на открывающийся контакт транзистора. Здесь сработает реле. Когда реле замкнется, оно создаст цепь из тиристора, светодиода и конденсатора. Затем через делитель импульс попадет на управляющий вывод тиристора. Далее тиристор откроется, а конденсатор разрядится на светодиоды. В результате стробоскоп, своими руками изготовленный, ярко вспыхнет.

Через резистор и тиристор базовыевывод транзистора соединяется с общим проводом. Из-за этого транзистор закроется, а реле отключится. Время свечения светодиодов увеличивается, так как контакт разрывается не сразу. Но контакт разорвется, а тиристор будет обесточен. Схема вернется в базовое положение, пока не поступит новый импульс.

Изменяя емкости конденсатора, можно менять время свечения. Если выбрать конденсатор большей емкости, то светодиодный стробоскоп, своими руками изготовленный, будет ярче и дольше светиться.

Прибор на микросхеме

Основной деталью этой несложной схемы является микросхема типа DD1. Это так называемый одновибратор 155АГ1. В этой схеме он запускается лишь от отрицательных импульсов. Управляющий сигнал поступит на транзистор КТ315, а он сформирует эти отрицательные импульсы. Резисторы 150 К ОМ, 1 К ОМ, 10 К ОМ, а также стабилитрон КС139 работают в качестве ограничителей амплитуды входящего сигнала с зажигания авто.

Конденсатор 0,1 мФ вместе с сопротивлением в 20 КОм зададут нужную длительность импульсов, которые будут сформированы микросхемой. При такой емкости конденсатора длительность импульсов будет примерно до 2 мс.

Затем с 6-й ножки микросхемы импульсы, которые к этому моменту будут синхронизированы с зажиганием машины, попадут на базовый вывод транзистора КТ 829. Он здесь в качестве ключа. Результат – это импульсный ток через светодиоды.

Как запитывается этот стробоскоп для авто? Своими руками нам необходимо провести пару проводов к клеммам автомобильного аккумулятора. Нужно обязательно следить за уровнем заряда АКБ.

Если вы верно соберете эту простую схему, то сразу же сможете увидеть, как работает устройство. Если вдруг яркости недостаточно, то это регулируется подбором соответствующего сопротивления.

В качестве корпуса для устройства можно использовать старый или китайский фонарик.

Еще одна схема стробоскопа

Данный стробоскоп на светодиодах, своими руками изготовленный по такому принципу, также можно запитать от автомобильного аккумулятора. Диоды позволят создать защиту от неправильной полярности. В качестве крепежа здесь применяется обычный крокодил. Его нужно прицепить на высоковольтный контакт первой свечи на моторе. Далее импульс пройдет через резисторы и конденсатор и придет на вход триггера. К тому моменту этот вход уже будет включен одновибратором.

До импульса одновибратор находится в обычном режиме. Прямой выход триггера имеет низкий уровень. Инверсный вход, соответственно – высокий. Конденсатор, присоединенный плюсом к инверсному выходу, зарядится через резистор.

Высокоуровневый импульс запускает одновибратор, что переключает триггер и служит для заряда конденсатора через резистор. Через 15 мс конденсатор полностью зарядится, а триггер переключится в обычный режим.

В итоге одновибратор отреагирует на это синхронной последовательностью прямоугольных импульсов длительностью примерно 15 мс. Длительность можно регулировать при помощи замены резистора и конденсатора.

Импульсы второй микросхемы составляют до 1,5 мс. На этот период открываются транзисторы, которые представляют собой электронный коммутатор. Затем через светодиоды протекает ток. По этому принципу работает стробоскоп для авто (своими руками изготовленный он был или нет, не имеет значения – оба устройства светят одинаково).

Ток, проходящий через светодиоды, гораздо больший, чем паспортный. Но, так как вспышки недолгие, то светодиоды не выйдут из строя. Яркости будет достаточно, чтобы использовать этот полезный прибор даже в дневное время.

Этот стробоскоп своими руками можно собрать в корпусе от все того же многострадального карманного фонарика.

Как работать с прибором?

Собрав по одной из приведенных схем устройство, можно просто и легко, а главное, точно настраивать зажигание на карбюраторных двигателях, проверять правильность работы свечей и катушек, контролировать работу регуляторов угла опережения.

Чтобы максимально правильно выставить зажигание, обычно исходят из того, что смесь зажигается за пару градусов до того, когда поршень придет в самую верхнюю точку. Этот угол называется «угол опережения». Когда обороты коленчатого вала растут, угол тоже должен увеличиваться. Так, этот угол выставляют на холостых оборотах, а затем необходимо проконтролировать правильность настройки на всех режимах работы агрегата.

Выставляем зажигание

Запускаем и прогреваем двигатель. Теперь запитываем наш стробоскоп на светодиодах и подключаем датчик. Сейчас нужно направить прибор на метку на корпусе ГРМ и отыскать метку на маховике. Если момент нарушен, то метки будут достаточно далеко друг от друга. Методом вращения корпуса ГРМ добейтесь совпадения меток. Когда вы нашли это положение, зафиксируйте трамблер.

Затем пора поднять обороты. Метки разойдутся, однако это вполне нормальная ситуация. Вот так проводится настройка зажигания с использованием стробоскопа.

Итак, мы выяснили, как изготавливается стробоскоп на светодиодах своими руками.

Как выставить угол опережения зажигания

Система зажигания в автомобиле отличается своей высокой степенью чувствительности, и достаточно единожды снять распределитель зажигания (трамблер), чтобы «слетели» все заводские настройки. После такого «вмешательства» двигатель начинает работать некорректно, а в ряде случаев может и вовсе перестать заводиться. Для многих автовладельцев вопрос как правильно выставить зажигание является крайне актуальным, поскольку каждый раз отгонять машину на сервис не совсем удобно. Тем более, что сделать это можно вполне самостоятельно, достаточно один раз понять правильный алгоритм действий. Ведь, например, некорректно выставленный угол опережения зажигания может привести к сбоям в функционировании системы зажигания и, как следствие, таким проблемам как: потеря оборотов, образование «выстрелов» при работе двигателя. Такая ситуация часто наблюдается после работы неопытного «мастера» в сервисе, или самостоятельных попытках выставить зажигание.

Рекомендуется к прочтению  Бесконтактные системы зажигания. Аварийное зажигание для бесконтактных систем зажигания

система зажигания

Важно! При снятом распределителе зажигания, ни в коем случае не допустимо прокручивать коленчатый вал – это может привести к полному «расстройству» настроек системы зажигания.

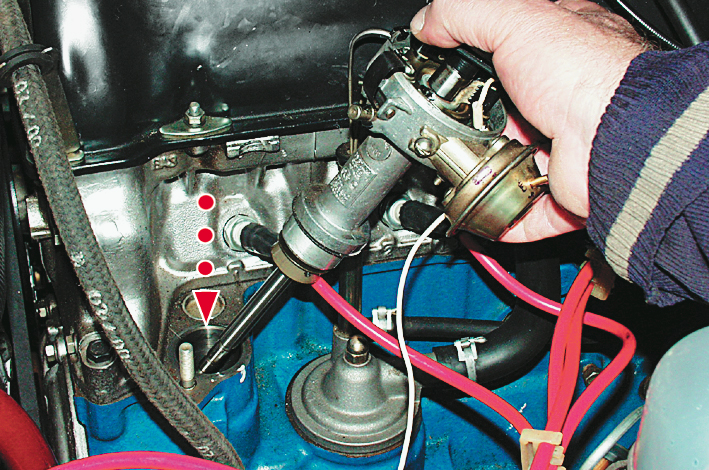

Трамблер – основной элемент системы зажигания

трамблер

Трамблер, или распределитель зажигания, на каждую конкретную модель автомобиля устанавливается по-своему. Наибольшей простотой монтажа отличаются такие марки как «Москвич», ГАЗ и ЗАЗ. Чтобы поставить его правильно, необходимо совместить метки в виде полумесяцев на хвостовике трамблера и на приводе в блоке двигателя. Большинство иномарок также имеют на распределителе зажигания метки, позволяющие правильно установить его и избежать, тем самым, сбоев в работе системы зажигания.

Установка трамблера на ВАЗ ведется по 1-му цилиндру. Для корректной работы системы зажигания цилиндр должен занимать позицию, предшествующую его верхней мертвой точке (ВМТ), когда наступает стадия сжатия. Алгоритм правильного выполнения этих работ выглядит следующим образом:

  • на холодном моторе извлекается свеча, принадлежащая цилиндру;
  • получившееся отверстие максимально плотно закрывается (удобно использовать винную пробку);
  • поворачивая коленвал (рукой или ключом х36) необходимо выбрать момент сжатия, когда воздух начинает вытеснять пробку из отверстия;
  • продолжая вращать маховик нужно получить полное совпадение метки на шкиве с меткой, присутствующей на корпусе ГРМ – полученное опережение станет равняться 5-ти градусам, что подходит для 92-го и 95-го бензина.

В дальнейшем, для исключения вопроса «как выставить зажигание», следует верно установить сам трамблер. Для этого можно провести «виртуальную» черту через защелки его крышки и осью двигателя. Они обязаны быть строго параллельны, а ротор бегунка смотреть в сторону контакта самого цилиндра на крышке трамблера. После всех манипуляций, свеча возвращается на место – двигатель должен запускаться четко и без промедлений. Достаточно наглядно демонстрирует процесс установки трамблера видеоролик:

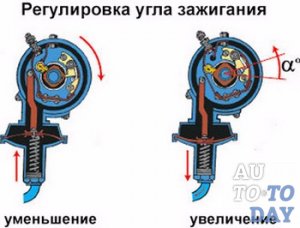

Выставляем правильный угол опережения

фиксирующая гайка

Для большинства автолюбителей, особенно начинающих, остается непонятным вопрос не только как выставить угол опережения зажигания, но и для чего это нужно. Это нужно чтобы топливная смесь в цилиндрах сгорала полностью. Известно, что она прогорает не сразу, соответственно, воспламенять ее важно чуть раньше того момента, когда поршень попадает в свою ВМТ. Для этого момент искрообразования и должен быть скорректирован с максимальной точностью. Наибольшую популярность обрели три метода – на слух, при помощи лампочки и «по искре».

  • Регулировка на слух. Данный метод отличается достаточной простотой, но в большей степени подходит для опытных автовладельцев. Весь процесс настройки ведется на теплом заведенном моторе. Для начала следует немного открутить гайку, удерживающую трамблер, и начать медленно вращать его. Найдя позицию, при которой обороты у авто будут наибольшими, необходимо «погазовать», быстро нажимая на педаль газа. При правильно найденном положении трамблера нажатие на педаль будет сопровождаться быстрым набором оборотов без перебоев или «выстрелов». После этого можно заглушить двигатель, повернуть сам трамблера на 1-2 градуса по часовой стрелке (это позволит избежать преждевременного зажигания), и закутить фиксирующую гайку;

Важно! Перед тем, как правильно выставить угол опережения зажигания следует убедиться в том, что в бак залито качественное горючее, в противном случае процедуру регулировки зажигания скорее всего придется повторять.

  • настройка опережения по искре. При таком способе поршень 1-го цилиндра должен занимать верхнее положение – для этого необходимо вращать коленвал пока метка на шкиве не совпадет с 1-ой отметкой на блоке ГРМ. При этом раздатчик необходимо расположить так, чтобы он «смотрел» в сторону контакта провода цилиндра (может потребоваться совершить еще один цикл вращения). Также можно настроить зажигание, извлёкши свечу из того же цилиндра. Из распределителя извлекается основной провод (высоковольтный), и его контакт фиксируется в 5 мм от массы авто. После ослабления крепежной гайки на распределителе включается зажигание. Посредством медленного поворота трамблера осуществляется поиск момента образования искры. После этого, путем крайне медленного вращения против часовой стрелки, определяется, когда она исчезает, и распределитель фиксируется в этой позиции;
  • настройка зажигания по лампочке. После фиксации поршня 1-го цилиндра в позицию, предваряющую ВМТ (примерно по средней метке), первый провод автолампочки замыкается на массу, а второй соединяется с проводом, который идет от катушки к распределителю. После включения зажигания необходимо поймать момент загорания лампочки (путем поворота трамблера) и зафиксировать это положение. Простоту и доступность этой методики легко понять, посмотрев данный ролик:

Некоторые особенности самостоятельной регулировки зажигания

 зажигание

Все системы зажигания делятся на два типа – электронное и механическое, и регулировка каждого из них имеет некоторые особенности, несмотря на то, что в обоих случаях выполняется вращением трамблера. Так, механический распределитель генерирует искру при размыкании контактов. Поэтому прежде, чем начинать процедуру настройки опережения необходимо проверить и отрегулировать зазор межу контактами. Эта процедура не отличается какой-либо сложностью, и выполняется достаточно быстро:

  • коленвал поворачивается до тех пор, пока зазор между контактами не достигнет своего максимума;
  • специальным щупом проверяется зазор и, при необходимости, поворотами специальных винтов вносятся коррективы;
  • после повторных, заключительных замеров крепко заворачиваются крепежные винты.

В электронной системе отсутствуют какие-либо, а за искрообразование отвечают определенные датчики и коммутаторы. Искра в такой системе имеет куда большие размеры, нежели в механической, что благотворно сказывается на числе оборотов, характере пуска и процессе воспламенения топливной смеси. Для оптимального угла электронного зажигания можно изменять расположение корпуса распределителя (не более 1,5 мм за один раз) и проверка результата на ходу. Таким образом, можно подобрать оптимальное положение трамблера и добиться идеального зажигания.

Самодельные системы электронного зажигания для автомобиля. Установка электронного зажигания на ВАЗ “классику”

Электронная система искрообразования появилась лишь на последних модификациях заднеприводной «классики» ВАЗ 2106. До середины 90-х годов указанные автомобили оснащались зажиганием с механическим прерывателем, весьма ненадёжным в работе. Проблема решается относительно легко — владельцы устаревших «шестёрок» могут приобрести комплект бесконтактного зажигания и самостоятельно установить на машину, не обращаясь к мастерам — электрикам.

Устройство электронного зажигания ВАЗ 2106

Бесконтактная система (сокращённо — БСЗ) «Жигулей» включает шесть устройств и деталей:

  • основной распределитель импульсов зажигания — трамблёр;
  • катушка, вырабатывающая высокое напряжение для искры;
  • коммутатор;
  • соединительный шлейф проводов с разъёмами;
  • кабели высокого напряжения с усиленной изоляцией;
  • свечи зажигания.

От контактной схемы БСЗ унаследовала лишь высоковольтные кабели и свечи. Невзирая на внешнее сходство со старыми деталями, катушка и трамблёр конструктивно отличаются. Новые элементы системы — управляющий коммутатор и жгут проводов.

Катушка, работающая в составе бесконтактной схемы, отличается по числу витков первичной и вторичной обмотки. Проще говоря, она мощнее старой версии, поскольку рассчитана на создание импульсов 22-24 тыс. вольт. Предшественница выдавала на электроды свечей максимум 18 кВ.

Пытаясь сэкономить на установке электронного зажигания, один мой товарищ заменил трамблёр, но подключил коммутатор к старой катушке «шестёрки». Эксперимент завершился неудачей — перегорели обмотки. В результате все равно пришлось купить катушку нового типа.

Шлейф с разъёмами служит для надёжного соединения клемм распределителя зажигания и коммутатора. Устройство этих двух элементов стоит рассмотреть отдельно.

Бесконтактный трамблёр

Внутри корпуса распределителя располагаются следующие детали:

  • вал с площадкой и бегунком на конце;
  • опорная пластина, поворачивающаяся на подшипнике;
  • магнитный датчик Холла;
  • на валу закреплён металлический экран с просветами, вращающийся внутри зазора датчика.

Снаружи на боковой стенке установлен вакуумный блок опережения зажигания, связанный с опорной площадкой посредством тяги. Сверху на защёлках закреплена крышка, куда подсоединяются кабели от свечей.

Основное отличие данного трамблёра — отсутствие механической контактной группы. Роль прерывателя здесь играет электромагнитный датчик Холла, реагирующий на прохождение сквозь зазор металлического экрана.

Когда пластина перекрывает магнитное поле между двумя элементами, прибор бездействует, но как только в щели открывается просвет, датчик генерирует постоянный ток. Как распределитель работает в составе электронного зажигания, читайте ниже.

Управляющий коммутатор

Элемент представляет собой плату управления, защищённую пластиковой крышкой и прикреплённую к алюминиевому радиатору охлаждения. В последнем сделаны 2 отверстия для монтажа детали к кузову автомобиля. На ВАЗ 2106 коммутатор располагается внутри подкапотного пространства на правом лонжероне (по ходу движения машины), рядом с расширительным бачком охлаждающей жидкости.

Главные функциональные детали электронной схемы — мощный транзистор и контроллер. Первый решает 2 задачи: усиливает сигнал, поступающий от трамблёра, и управляет работой первичной обмотки катушки. Микросхема выполняет следующие функции:

  • отдаёт команды транзистору разрывать цепь катушки;
  • создаёт в цепи электромагнитного датчика опорное напряжение;
  • считает обороты двигателя;
  • защищает цепь от высоковольтных импульсов (свыше 24 В);
  • корректирует угол опережения зажигания.

Коммутатор не боится изменения полярности, если автолюбитель ошибочно перепутает плюсовой провод с «массой». В схеме присутствует диод, закрывающий линию в подобных случаях. Контроллер не перегорит, а попросту перестанет функционировать — искра на свечах не появится.

Схема и принцип работы БСЗ

Все элементы системы связаны между собой и с двигателем следующим образом:

  • вал трамблёра вращается от приводной шестерни мотора;
  • установленный внутри распределителя датчик Холла подключён к коммутатору;
  • катушка соединяется линией низкого напряжения с контроллером, высокого — с центральным электродом крышки трамблёра;
  • высоковольтные провода от свечей зажигания подключаются к боковым контактам крышки главного распределителя.

Резьбовой зажим «К» на катушке соединён с плюсовым контактом реле замка зажигания и клеммой «4» коммутатора. Второй зажим с маркировкой «К» связан с контактом «1» контроллера, сюда же приходит провод тахометра. Клеммы «3», «5» и «6» коммутатора служат для подключения датчика Холла.

Алгоритм работы БСЗ на «шестёрке» выглядит так:

  1. После поворота ключа в замке напряжение подаётся на электромагнитный датчик и первую обмотку трансформатора. Вокруг стального сердечника возникает магнитное поле.
  2. Стартер вращает коленвал двигателя и привод распределителя. Когда между элементами датчика проходит прорезь экрана, образуется импульс, посылаемый коммутатору. В этот момент один из поршней находится близко к верхней точке.
  3. Контроллер посредством транзистора размыкает цепь первичной обмотки катушки. Тогда во вторичной образуется кратковременный импульс величиной до 24 тыс. вольт, идущий по кабелю к центральному электроду крышки трамблёра.
  4. Пройдя через подвижный контакт — бегунок, направленный в сторону нужной клеммы, ток поступает на боковой электрод, а оттуда — по кабелю к свече. В камере сгорания образуется вспышка, топливная смесь возгорается и толкает поршень вниз. Двигатель заводится.
  5. Когда следующий поршень достигает ВМТ, цикл повторяется, только искра передаётся другой свече.

Для оптимального сгорания топлива в процессе работы мотора вспышка в цилиндре должна происходить на долю секунды раньше, чем поршень окажется в максимальном верхнем положении. Для этого в БСЗ предусматривается опережение искрообразования на определённый угол. Его величина зависит от оборотов коленчатого вала и нагрузки на силовой агрегат.

Корректировкой угла опережения занимается коммутатор и вакуумный блок трамблёра. Первый считывает количество импульсов от датчика, второй действует механически от разрежения, подведённого со стороны карбюратора.

Видео: отличия БСЗ от механического прерывателя

Неисправности бесконтактной системы

По надёжности работы БСЗ существенно превосходит устаревшее контактное зажигание «шестёрки», проблемы возникают гораздо реже и проще диагностируются. Признаки неисправности системы:

  • полный отказ — мотор глохнет и больше не заводится;
  • неравномерный холостой ход, выстрелы в карбюратор при резком нажатии педали газа;
  • перебои и пропуски циклов во время езды.

Чаще всего встречается первый признак — отказ двигателя, сопровождающийся отсутствием искры. Распространённые причины неполадки:

Высоковольтная катушка приходит в негодность крайне редко. Симптомы аналогичные — полное отсутствие искры и «мёртвый» мотор.

Поиск «виновника» ведётся способом последовательных замеров в разных точках. Включите зажигание и с помощью вольтметра проверьте напряжение на датчике Холла, контактах трансорфматора и клеммах коммутатора. Ток должен подаваться на первичную обмотку и 2 крайних контакта электромагнитного датчика.

Для проверки контроллера знакомый автоэлектрик предлагает использовать одну из его функций. После включения зажигания коммутатор подаёт ток на катушку, но если вращение стартера не последует, напряжение исчезает. В этот момент и нужно делать замер с помощью прибора либо контрольной лампочки.

Неисправность датчика Холла диагностируется так:

Когда двигатель работает с перебоями, нужно проверять целостность проводки, загрязнённость клемм коммутатора либо высоковольтные провода на предмет пробоя изоляции. Иногда случается запаздывание сигнала коммутатора, вызывающее провалы и ухудшение разгонной динамики. Рядовому владельцу ВАЗ 2106 обнаружить такую неполадку довольно сложно, лучше обратиться к мастеру — электрику.

Современные контроллеры, используемые на бесконтактном зажигании «шестёрки», перегорают довольно редко. Но если проверка датчика Холла дала отрицательный результат, то методом исключения попытайтесь заменить коммутатор. Благо, цена новой запчасти не превышает 400 руб.

Видео: как проверить исправность коммутатора

Монтаж БСЗ на ВАЗ 2106

Выбирая комплект бесконтактного зажигания, обратите внимание на объем двигателя вашей «шестёрки». Вал трамблёра под мотор 1,3 литра должен быть на 7 мм короче, чем для более мощных силовых агрегатов 1,5 и 1,6 л.

Чтобы установить БСЗ на автомобиль ВАЗ 2106, следует подготовить такой набор инструментов:

  • ключи рожковые либо накидные размерами 7-13 мм;
  • отвёртки с плоским и крестообразным шлицем;
  • плоскогубцы;
  • дрель со сверлом 4 мм (для крепления электронного блока в лонжероне придётся сделать 2 отверстия под саморезы).

Очень рекомендую приобрести накидной ключ 38 мм с длинной рукояткой для откручивания храповика. Стоит недорого, в пределах 150 руб., пригодится во многих ситуациях. С помощью данного ключа легко поворачивать коленчатый вал и выставлять метки шкива для настройки зажигания и ГРМ.

Первым делом нужно демонтировать старую систему — главный распределитель и катушку:

  1. Вытащите из гнёзд крышки трамблёра высоковольтные провода и отсоедините её от корпуса, разблокировав защёлки.
  2. Поворачивая коленвал, выставьте бегунок под углом примерно 90° к мотору и поставьте напротив метку на клапанной крышке. Открутите гайку 13 мм крепления распределителя к блоку.
  3. Раскрутите зажимы старой катушки и отсоедините провода. Распиновку желательно запомнить или зарисовать.
  4. Ослабьте и выверните гайки крепления хомута, снимите катушку и трамблёр с автомобиля.
Рекомендуется к прочтению  Как установить зажигание на

Извлекая распределитель зажигания, сохраните прокладку в виде шайбы, установленную между площадкой детали и блоком цилиндров. Она может пригодиться для бесконтактного трамблёра.

Перед монтажом БСЗ стоит проверить состояние кабелей высокого напряжения и свечей. Если сомневаетесь в работоспособности указанных деталей, лучше сразу их поменяйте. Исправные свечи необходимо почистить и выставить зазор 0,8-0,9 мм.

Установку бесконтактного комплекта выполняйте по инструкции:

  1. Снимите крышку распределителя БСЗ, при необходимости переставьте уплотнительную шайбу со старой запчасти. Поверните бегунок в нужное положение и вставьте вал трамблёра в гнездо, площадку слегка прижмите гайкой.
  2. Наденьте крышку, зафиксировав защёлки. Подсоедините кабели свечей согласно нумерации (цифры указаны на крышке).
  3. Прикрутите катушку бесконтактной системы к кузову ВАЗ 2106. Чтобы клеммы «Б» и «К» стояли в исходном положении, предварительно разверните корпус изделия внутри крепёжного хомута.
  4. Наденьте на контакты провода от замка зажигания и тахометра согласно приведённой выше схеме.
  5. Рядом на лонжероне установите контроллер, просверлив 2 отверстия. Для удобства снимите расширительную ёмкость.
  6. Подключите жгут проводов к трамблёру, коммутатору и трансформатору. Жила синего цвета подводится к клемме «Б» катушки, коричневого — к контакту «К». Поставьте высоковольтный кабель между крышкой распределителя и центральным электродом трансформатора.

Если в процессе монтажа обошлось без досадных ошибок, автомобиль заведётся сразу. Зажигание можно подстроить «на слух», отпустив гайку трамблёра и медленно поворачивая корпус на холостых оборотах двигателя. Добейтесь наиболее стабильной работы мотора и затяните гайку. Монтаж окончен.

Видео: инструкция по установке бесконтактного оборудования

Установка момента зажигания

Если вы перед разборкой забыли поставить риску на клапанной крышке либо не совместили метки, момент искрообразования придётся настроить заново:

  1. Выверните свечу первого цилиндра и сбросьте крышку главного распределителя.
  2. Вставьте в свечной колодец длинную отвёртку и поворачивайте коленчатый вал за храповик ключом по часовой стрелке (если смотреть спереди машины). Цель — найти ВМТ поршня, который максимально вытолкнет отвёртку из колодца.
  3. Ослабьте гайку, прижимающую трамблёр к блоку. Вращая корпус, добейтесь, чтобы в зазоре датчика Холла оказалась одна из прорезей экрана. При этом подвижный контакт бегунка должен чётко совместиться с боковым контактом «1» на крышке трамблёра.
  4. Подтяните гайку крепления распределителя, установите крышку и свечу, потом запускайте мотор. Когда он прогреется до 50-60 градусов, корректируйте зажигание «на слух» или по стробоскопу.

Внимание! Когда поршень 1 цилиндра становится в верхнее положение, насечка шкива коленвала должна совпасть с первой длинной риской на крышке узла ГРМ. Изначально нужно обеспечить угол опережения 5°, поэтому выставляйте метку шкива напротив второй риски.

Аналогичным образом выполняется настройка по лампочке, подключаемой к массе авто и низковольтной обмотке катушки. Момент зажигания определяется по вспышке лампы, когда срабатывает датчик Холла, а транзистор коммутатора размыкает цепь.

Случайно оказавшись на оптовом рынке автомобильных запчастей, я приобрёл недорогой стробоскоп. Этот прибор сильно упрощает настройку зажигания, показывая положение насечки шкива при работающем двигателе. Стробоскоп подключается к трамблёру и даёт вспышки одновременно с образованием искры в цилиндрах. Направляя лампу на шкив, вы видите позицию метки и её изменение при увеличении оборотов.

Видео: регулировка зажигания «на слух»

Свечи для электронного зажигания

При установке БСЗ на автомобиль модели ВАЗ 2106 желательно подобрать и поставить свечи, оптимально подходящие для электронного зажигания. Наряду с российскими запчастями допускается применение импортных аналогов от известных брендов:

  • рекомендуемые производителем оригинальные свечи — А17ДВР (М);
  • NGK — BCPR6ES-9, BPR6ES-9;
  • Bosch — FR7DCU, WR7DC;
  • Brisk — DR15YC, LR15YC;
  • Beru — 14FR-7DU, 14R-7DU.

Буква М в маркировке отечественной детали обозначает обмеднение электродов. В продаже имеются комплекты А17ДВР без медного покрытия, вполне подходящие для БСЗ.

Зазор между рабочими электродами свечи выставляется в пределах 0,8-0,9 мм с помощью плоского щупа. Превышение либо уменьшение рекомендуемого просвета ведёт к падению мощности двигателя и увеличению расхода бензина.

Установка системы бесконтактного искрообразования заметно улучшает эксплуатационные характеристики карбюраторных «Жигулей», оборудованных задним приводом. Ненадёжные, вечно подгорающие контакты доставляли массу хлопот владельцам «шестёрок». В самые неподходящие моменты прерыватель приходилось зачищать, пачкая руки. Первое электронное зажигание появилось на переднеприводных моделях «восьмого» семейства, а затем перекочевало на ВАЗ 2101–2107.

Контактная система зажигания в современных автомобилях практически не применяется и уступила место бесконтактным и электронным системам. Тем не менее, у наших автовладельцев есть немало старых машин (в нашем случае это ВАЗ-2106), для которых хотелось бы улучшить показатели работы своих моторов. Как правило, для этого выбираются два варианта: установка инжекторного силового агрегата либо современной системы зажигания.

Что такое бесконтактное и электронное зажигание

Следует сразу разграничить понятия «электронное» и «бесконтактное» зажигание, так как это принципиально разные системы . Электронное зажигание имеет датчик положения коленчатого вала и управляется с его помощью через ЭБУ (электронный блок управления двигателем). Для работы бесконтактного зажигания такие сложности не нужны.
Как оно устроено? В распределителе воспламенения бесконтактного типа вместо размыкающихся контактов установлена индукционная катушка, дающая ток высокого напряжения, который затем даётся на свечи. А дальше, как обычно, воспламеняется горючее в цилиндрах.

Преимущества применения системы на ВАЗ 2106

  • Отсутствие размыкаемых контактов, которые часто перегорают.
  • Не нужны дополнительные регулировки.
  • Износ свечей существенно снижается.
  • Быстрый «холодный» пуск двигателя зимой.
  • Более ровная работа мотора.
  • Нет необходимости чистить и менять контакты.

Установка своими руками и схема подключения

Итак, определившись с выбором, предлагаем ознакомится с необходимым инструментарием, порядком действий по замене и видеоинструкциями.

Инструмент

Из инструмента вам понадобится:

  1. Ключ на 13 — снять и поставить трамблёр
  2. Отвёртка — закрутить саморезы.
  3. Дрель со сверлом по металлу, диаметром для саморезов
  4. Два самореза — прикрутить коммутатор.
  5. Ключи на 10 и 8 — снять и поставить катушку.

Как установить пошагово

  1. Отсоедините минус аккумулятора.

Перед тем как начинать работу с системой зажигания, отсоедините минусовой контакт аккумулятора

Снятие крышки распределителя зажигания

Отсоединение провода от катушки зажигания

Так должен быть установлен трамблёр относительно мотора

Установка бегунка распределителя зажигания

Перед снятием распределителя зажигания отключите провод, который идёт на него с катушки

Распределитель зажигания необходимо вставить в штатное гнездо

Крепление распределителя зажигания удерживает гайка

Так устанавлвается крышка на трамблёр

Для новой системы нужна новая катушка

Все соединения должны соответствовать схеме

Целое тридцатилетие Волжский Автомобильный Завод производил легендарную модель автомобиля Ваз 2106. Последний экземпляр был выпущен в далеком 2006 году. Сегодня этот авто можно по праву считать устаревшим. Однако на просторах бывшего СНГ он по-прежнему эксплуатируется в огромных количествах.

Лишь немногие модели «шестерки» были оборудованы бесконтактной системой зажигания. Ваз 2106 в основном укомплектовывался контактной системой. Однако установка бесконтактного зажигания не составит особого труда. Особенно если вооружиться знаниями из этой статьи.

Что такое БСЗ и каков принцип ее работы

Система состоит из следующих компонентов:

  • Датчик-распределитель зажигания. В народе его называют трамблером. В отличие от контактной системы, этот механизм снабжен датчиком Холла.
  • Коммутатор. Создает импульсный ток, который передается на катушку зажигания.
  • Катушка зажигания. Принимает импульсный ток в низком напряжении и преобразует его в ток с высоким напряжением. В алюминиевом корпусе установлены две обмотки: первичная и вторичная.
  • Свечи.
  • Свечные провода.

Cхема, которая поможет понять принцип действия и установки бесконтактного зажигания на Ваз 2106:

Первичный контакт на катушке соединен с генератором, а вторичный – с управляющим блоком. С трамблером катушка соединяется проводом высокого напряжения. Трамблер, в свою очередь, с помощью проводов соединяется со свечами и с коммутатором. Принцип действия системы следующий:

  1. После того как водитель проворачивает ключ зажигания, на катушку поступает низкое напряжение.
  2. После выхода в мертвую точку одного из поршней коммутатор получает сигнал и прекращает подачу напряжения к катушке от генератора или аккумулятора.
  3. В этот момент в катушке образуется ток высокого напряжения, который поступает на бегунок распределителя.
  4. Импульс передается к свече, которая связана с поршнем, находящимся в мертвой точке. Возникает искра, которая зажигает топливную смесь в цилиндре.

Отличие контактной системы от бесконтактной заключается в том, что подача энергии от источника напряжения к катушке прекращается механическим способом. На распределителе имеется кулачек вала, который нажимает физически на контактную группу.

В чем преимущество электронной системы

От контактной системы ведущие мировые производители отказались еще в восьмидесятых годах XX века. Компания Автоваз устанавливала эти механизмы до девяностых годов. Сегодня их уже не ставят ни на один современный автомобиль. И на это есть четыре веские причины:

  1. Контакты нуждались в регулярном обслуживании. В результате действия искры они подгорали, и их нужно было тщательно зачищать.
  2. Классическая система была подвержена износу. Приходилось производить замену на новые детали каждые 15 тысяч километров.
  3. Из за износа подшипника двигатель работал нестабильно.
  4. Контактная система приводила к растягиванию пружин балансиров.

Эти проблемы возникали одна за другой, не давая продуху автовладельцу. Регулярно снижалась мощность искры, мотор начинал работать хуже, а расход значительно увеличивался. Современные системы электронного зажигания ваз 2106 работают значительно стабильнее и долговечнее. Искра получается мощная, топливная смесь лучше воспламеняется.

Заметка : выбирая конкретный комплект БСЗ, внимательно читайте на коробке для какого автомобиля он предназначен. А также нужно следить за тем, чтобы трамблер мог обеспечить работу именно вашего мотора. Разные модели распределителя могут быть очень похожи друг на друга внешне. Но ни в коем случае нельзя ставить трамблер, предназначенный для другого движка.

Опытные автолюбители считают, что наиболее надежными для Жигулей являются комплекты бесконтактной системы зажигания на ваз 2106 от фирмы СОАТЭ. Подробнее о выборе конкретного комплекта вы можете узнать в следующем видео:

Процесс замены и настройка

Обязательно приготовьте следующий набор инструментов для монтажа:

  • Пассатижи
  • Два вида отверток
  • Дрель и сверло, диаметр которого совпадает с диаметром саморезов для фиксации коммутатора
  • Ключи на 8 и на 10
  • Рожковый ключ на 13 миллиметров.

Кстати, гораздо удобнее будет вращать коленчатый вал с помощью вот такого ключа с длинной ручкой:

Сначала производим разборку:

  • Снимаем с аккумулятора клемму «на минус»
  • Отсоединяем все высоковольтные провода со свечей и с крышки трамблера
  • Выкручиваем свечи
  • В свечном отверстии первого цилиндра отверткой проворачиваем коленвал до положения поршня в верхней мертвой точке. Метка на вале должна встать напротив длинной метки.

Что делать тем, кто не смог найти специальный ключ для прокрутки вала? Из положения можно выйти, вывесив заднее колесо автомобиля. Вращайте это колесо, и коленчатый вал также будет крутиться.

Теперь демонтируем старую систему:

Процесс установки электронного зажигания на Ваз 2106:

Первый запуск

Иногда после установки электронного зажигания на Ваз 2106 автомобиль отказывается завестись. Это говорит о том, что нужно проверить, все ли правильно было поставлено. Обратите внимание на подключение проводов высокого напряжения. Проблема может возникнуть и из-за того, что бегунок в результате поворота крышки распределителя начал подавать импульс не в первый, а в четвертый цилиндр.

Отрегулировать систему лучше всего с помощью стробоскопа. Не у каждого он имеется в наличии. А покупать в магазине ради одного раза не стоит. Лучше всего съездить в автосервис и заказать услугу первичной регулировки там.

Как только бесконтактное зажигание установлено, вы почувствуете значительный прирост динамики в процессе езды. Мотор будет работать ровно и стабильно, расход топлива понизится. Заниматься починкой системы зажигания придется реже. Однако будет нелишним на всякий случай возить с собой резервный датчик Холла.

Общеизвестно, что воспламенение топлива в двигателях внутреннего сгорания происходит благодаря искре от свечи зажигания, напряжение которого может достигать 20 Кв (если свеча полностью исправна).

На некоторых двигателях, для полноценной его работы иногда необходима энергия значительно больше, чем могут дать 20 Кв. Для решения данной проблемы и создана специальная электронная система зажигания. В российских отечественных автомашинах применяются обычные системы зажигания. Но все они имеют очень большие минусы.

Когда авто стоит на холостом ходу, в прерывателе, а иемнно между контактами появляется дуговой разряд, который поглощает большую часть энергии. При достаточно больших оборотах вторичное напряжение на катушке уменьшается из-за дребезга этих контактов. В результате чего это приводит к плохой аккумуляции энергии для образования искры зажигания. Из-за чего значительно снижается КПД двигателя автомобиля, увеличивается объем CO2 в выхлопной системе, топливо практически полностью не расходуется, автомашина прожирает топливо просто так.

Большим минусом старых систем зажигания является быстрота износа контактов прерывателя. Обратной же стороной этой медали является то, что эти системы с многоискровой механической распределителем, его называют также «Трамблер»ом, простота, которая обеспечивается 2-ной функцией механизма распределителя.

Для того чтобы повысить вторичное напряжение, которое генерируется такой системой, можно воспользовавшись приборами, на основе полупроводников, которые будут работать в качестве ключей управления. Именно они будут прерывать ток в первичной обмотке катушки. В качестве таких ключей сегодня используются транзисторы, которые генерируют токи до десяти Ампер без всяких повреждений и искр. Существуют экземпляры, построенные на базе тиристоров, но из-за своей нестабильности широкого применения они не нашли.

Одним из вариантов модернизации БСЗ – переделка в контактно-транзисторную систему зажигания (КТСЗ).

На схеме проиллюстрировано устройство КТСЗ.

Данное устройство генерирует искру с достаточно большой длительностью. И благодаря чему сгорание топлива становится оптимальным. По схеме можно разобрать, что система построена на основе так называемого триггера Шмитта. Собран он из транзисторов V1 и V2, усилителя V3, V4 и ключа V5. Здесь ключ выполняет роль коммутатора тока на обмотке катушки.

Триггер предназначен для генерации импульсов с достаточно широким спадом и фронтов при замыкании контактов в прерывателе. В результате чего на первичной обмотке увеличивается быстрота прерывания тока, что в свою очередь намного увеличивает амплитуду напряжения на вторичной обмотке.

Это увеличивает шансы для возникновения более мощной искры, которая способствует улучшению запуска мотора и полному результативному расходу топлива.

В сборке были использованы:
Транзисторы VI, V2, V3 — KT312B, V4 — KT608, V5 — KT809A, C4106.
Конденсатор – С2 (от 400 Вольт)
Катушка B115.

Источник http://avtoshkolak.ru/remont/samodelnyj-stroboskop-dlya-ustanovki-zazhiganiya-na-svetodiodah.html

Источник http://mashintop.ru/articles.php?id=2141

Источник http://123vs.ru/samodelnye-sistemy-elektronnogo-zazhiganiya-dlya-avtomobilya-ustanovka/

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
