Газ как топливо для автомобилей

Содержание

Природный газ — как моторное топливо. Природный газ как топливо

Резкий рост числа автомобилей в современном мире потребовал значительного увеличения объемов выработки бензина. Это подтолкнуло ученых и инженеров во всем мире к активному поиску его замены.

В этом поиске специалисты разных стран обращают свое внимание прежде всего на то, чего на их родине имеется с избытком. Так, в Бразилии каждый пятый автомобиль ездит на чистом спирте, вырабатываемом из сахарного тростника. На Филиппинах в качестве заменителя бензина опробован кокозин, получаемый из мякоти кокосовых орехов. Во Вьетнаме горючее научились делать из скорлупы кокосовых орехов. В ФРГ убеждены, что наилучшей заменой бензину является метанол (метиловый спирт) и прогнозируют, что к 2000 г. каждый четвертый автомобиль в мире будет работать на нем.

В результате поиска альтернативы бензину отечественные специалисты остановили свой выбор на газе. Свою точку зрения они объясняют следующим:

1) ресурсы газа значительно превосходят ресурсы нефти и поэтому можно будет спокойно разрабатывать другие топлива для двигателей внутреннего сгорания или даже новые типы двигателей на неуглеводородном топливе;

2) в выхлопах газового двигателя нет сернистого газа (т.к. в природном газе серы, как правило, нет), а концентрация окиси углерода в несколько раз меньше (благодаря большей полноте сгорания газа);

3) среднее октановое число природного газа равно 105, что выше, чем у лучших марок бензина;

4) двигатели на газовом топливе работают в 1,5. 2 раза дольше, чем на бензине, т.к. при сгорании газа образуется меньше твердых частиц и золы, вызывающих абразивный износ цилиндров и поршней; кроме того, газ не смывает масляную пленку с поверхности цилиндров, как бензин, и не вызывает коррозию металла.

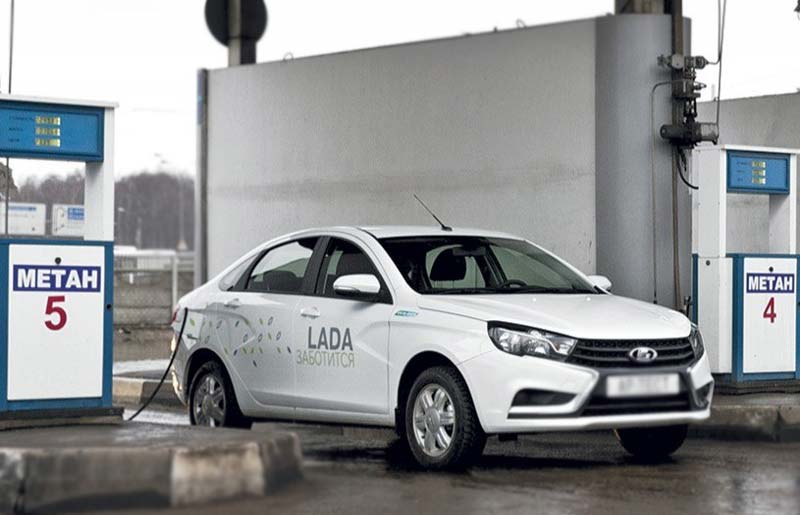

Для заправки автомобилей газ может применяться в двух видах: газообразном и жидком. В первом случае используется природный газ, который сжимают до 20. 25 МПа, а во втором про-пан-бутановая смесь, которую охлаждают до минус 162 °С и хранят под давлением 1,6 МПа. Затраты на сжижение газа в 2. 3 раза больше, чем на сжатие. Поэтому экономически более целесообразно использование сжатого газа.

С 1984 г. Московский автомобильный завод имени Лихачева выпускает автомобили ЗИЛ-138А и ЗИЛ-138И, работающие на сжатом природном газе. В перспективе предполагается перевести на газ весь грузовой транспорт. Газ уже применяется и на легковых автомобилях.

Природный газ является перспективным топливом и для авиации. Во всех промышленно развитых государствах она является одним из крупнейших потребителей нефтепродуктов. В 1997 г. совокупное потребление авиационного топлива всеми авиакомпаниями мира составило около 193 млн. т, в том числе странами СНГ — 10 млн. т. В настоящее время практически единственным топливом для воздушного транспорта является авиационный керосин. Однако уже достаточно давно ведутся работы по подбору альтернативных топлив.

В нашей стране в районах нефтедобычи вертолеты завода им. М.Л. Миля летают на так называемом авиационном сконденсированном топливе (АСКТ), получаемом на основе пропан-бутановых фракций, извлекаемых из попутного нефтяного газа.

Одним из альтернативных топлив для авиации является сжиженный природный газ (СПГ). Его применение в качестве авиатоплива имеет ряд достоинств:

1) выбросы вредных веществ при сжигании СПГ значительно ниже, чем при использовании авиакеросина: окислов азота образуется в 1Д..2 раза меньше, сажи — в 5 раз;

2) при одинаковой полезной нагрузке уменьшаются расход и масса топлива; так установка на самолетах ИЛ-86 двигателей, работающих на СПГ, позволит при той же дальности полета снизить взлетную массу самолета на 25,4 т, а расход топлива на 18,6 т.

Перспективность использования СПГ в качестве авиатоплива подтверждается также тем, что его производство ныне превратилось в развитую отрасль мировой экономики: в 1997 г. в мире было произведено около 140 млрд. м 3 СПГ, а ежегодный прирост торговли им составляет 7 %.

Подводя итог всему вышесказанному, можно сделать вывод, что нефть и газ играют и будут играть важную роль в жизни человека. Несмотря на расширение применения нетрадиционных возобновляемых источников энергии, в обозримой перспективе нефть и газ останутся основными энергоносителями во всех странах мира. Другое дело, что будет происходить некоторое перераспределение ролей между ними: моторные топлива, получаемые из нефти, будут постепенно заменяться сжатым или сжиженным газами.

Невозможно представить себе современную цивилизацию без продуктов переработки нефти и газа. Это направление их использования со временем также будет все более и более развиваться.
