Как очистить номер двигателя рено логан

Немало автолюбителей рано или поздно сталкиваются с такой неприятной проблемой, как ржавчина, образующаяся на двигателе машины. Это создает ряд определенных трудностей при прохождении техосмотра и во время переоформления транспортного средства в случае продажи.

Кроме того, нечитаемый номер неминуемо вызовет массу вопросов у сотрудников ДПС. О том, как самостоятельно очистить детали транспортного средства от коррозии, мы расскажем в этой статье.

Главное, о чем следует помнить, пытаясь своими силами очистить номер двигателя от ржавчины – его нельзя повредить. Если хоть одна цифра вследствие механического воздействия станет нечитаемой, то вам неминуемо придется проходить экспертизу – долгую и муторную процедуру. Поэтому в работе ни в коем случае нельзя использовать абразивы, шкурки, металлические скребки и прочие инструменты, способные вместе со ржавчиной снять и верхний слой с поверхности платформы ДВС.

Доступные и эффективные средства

Методом проб и ошибок опытные автолюбители разработали несколько щадящих способов с использованием доступных чистящих средств, с помощью которых можно удалить ржавчину, не нарушив целостность номера двигателя.

  1. Кока-кола – не только популярный напиток, но и превосходное чистящее средство, которое с успехом применяют для прочистки труб от засоров, мытья унитазов и удаления накипи в чайнике. Справится кола и со ржавчиной: нанесите небольшое количество жидкости на поверхность двигателя, подождите 30 минут, после чего тщательно протрите поверхность тряпкой.
  2. «Cilit Налёт и ржавчина» – хорошо зарекомендовавшее себя чистящее средство, которое найдется в любом хозяйственном магазине. Обильно смочите тряпку в жидкости и приложите ее на 10 минут к покрытому коррозией номеру. По истечении времени протрите поверхность микрофиброй с машинным маслом (лучше брать отработку). Повторите процедуру минимум 5 раз – номер станет читаемым.
  1. Тормозная жидкость – популярное средство, которое зачастую рекомендуют автовладельцам сами сотрудники ГАИ. Достаточно нанести его на поверхность двигателя и очистить ржавчину зубной щеткой.
  2. Ортофосфорная кислота довольно неплохо справляется со ржавчиной, но использовать ее нужно с осторожностью. Используйте слабый – 7-10% – раствор, после чего обязательно промойте ДВС водой с хозяйственным мылом.

Повысить читабельность номера можно при помощи магнезии (ее часто используют атлеты и скалолазы) или обычный мел. Ими следует тщательно натереть поверхность, после чего смахнуть излишки тряпкой. Вещество останется в порах, и цифры проявятся.

Методы профилактики

Чтобы избежать повторного появления ржавчины и продлить эффект от проделанной работы, необходимо использовать защитные средства. Самое популярное – «Литол-24». После его применения номер будет оставаться чистым на протяжении 3-12 месяцев – зависит от погодных условий и эксплуатации автомобиля.

Альтернатива литолу – термостойкий лак. Он надежно защитит поверхность от ржавчины и загрязнений, а осевшую пыль легко смахнуть простой тряпкой

Видео очистки номера на двигателе

Итак, приходит время выставлять автомобиль на продажу, хотя особо с этим торопиться и не буду. Проблемы, поломки… нет! Как я ранее и писал, авто мал, очень мал. Ребёнок немного подрос. Помимо коляски нужно возить ещё кучу всего, а выехать на природу и вовсе проблема — ничего не влазит, а если учесть, что я люблю нырять с маской и ластами, а так же рыбалку… в общем я везде с моторной лодкой езжу. А сейчас, увы, она тупо не влазит… В общем отступил от темы.
Знакомый недавно купил авто, ставил на учёт. Наши гайцы в Красноярске мало того номер двигателя смотрят, так ещё и фотографировать стали! Залез под капот, еле отыскал свой номер, а точнее платформу с ржавчиной. Номера-то тю-тю. Почитал форумы — светит экспертиза.

Терять нечего. Опять же перелопатил кучу форумов и выбрал для себя, что мне может подойти. Судя по краям и тем фактом, что номер не выбит, а выгравирован — идею использовать преобразователь ржавчины я откинул сразу же ибо побоялся смыть всю коррозию вместе с номером. Сразу говорю, никаких шкурок, наждачек, напильников я не использовал. Просто куча тряпок. Основная — микрофибра для кухни, её намачивал средствами и тёр. Итак, чем пользовался я:

— Проходимся несколько раз WD-40 (всегда при себе), сняв пыль, грязь и часть ржавчины.
— Смачиваем обильно тряпку «Cilit Налёт и ржавчина»(240 руб) и приложил на 10 минут эту тряпку.
— После этой тряпкой начинаем тереть до тех пор, пока на тряпке перестали оставаться следы ржавчины.
— Далее вторую такую же тряпку смачиваем маслом. Рекомендуют отработку (её можно взять прямо из движка с пробки или со щупа), но я использовал масло для мостов, которое валяется у меня ещё со времён нивы.
Номер начинает появляться

Далее повторил эту последовательность 5 раз и после масла снова протёр WD-40 и просушил:

Номер вполне читабелен. До блеска я полировать уже не стал. Лучшее зачастую — это враг хорошего. Для авто возрастом 13 лет это хороший результат. Ну и для защиты номера решил его замазать смазкой Литол-24(40 руб). Понаблюдаю чтобы не слезла.
Данная манипуляция как минимум месяца на 3 номер защитит от коррозии. На прошлом авто у меня за год не слезла.

Заодно протёр пыль и грязь под капотом.

В общем такая вот практика. Хорошо, если данная тема кому-то поможет. Обратите внимание, что любые манипуляции с номером выполняются на свой страх и риск.

Авто Рено Логан стали неописуемо пользующимися популярностью у нас в стране. Так что, вопросов об их эксплуатации становится всё больше. А именно, у хозяев данного тс может появляться вопрос, где находится номер мотора Рено Логан, также некие другие паспортные данные.

Местонахождение номера двигателя

Место где находится номер мотора Рено Логан

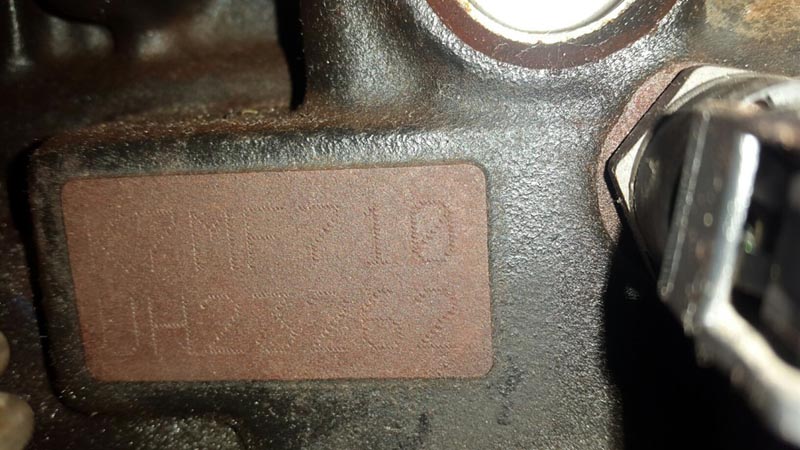

Модель и номер мотора будет выгравирована на приливе блока цилиндров. Если гласить конкретнее, то его необходимо находить в левой задней части, неподалеку от датчика масла.

Движок в комплектации «Престиж», который оснащён 16-тью клапанами, не мучается таковой заболеванием. Подробнее в статье: 8 либо 16 клапанов избрать при покупке Рено Логан.

Как разобрать номер двигателя?

Номер мотора поблизости

Естественно, что числа и буковкы на силовом агрегате не непременно подскажут о том, что все-таки конкретно там зашифровано. Для этого необходимо пользоваться подсказкой.

В первой строке находится буквенно-цифровой индекс, состоящий из 7 знаков. 1-ые три знака укажут на тип мотора, а другие молвят о количестве клапанов, объёме и системе впрыска.

Под этой строкой находится семизначный индекс, который и будет конкретным номером данного определенного экземпляра мотора. Его и необходимо использовать для фиксации в гарантийных документах.

При чистке номера мотора нельзя использовать железных щёток

Будьте осторожны. Не используйте железные ёршики, при «очищении» номера мотора. Следует использовать только удалители ржавчины, типа Цинкарь, либо аналоги, кстати кузов Логана оцинкован.

Видео: Как Очистить Номер Двигателя Рено Логан

Чем больше пробег мотора, тем ужаснее будет видно и тем труднее разобрать числа, отлично, что Гибдд на данный момент не просит проверки номера этого элемента при постановке на учёт.

Местонахождение VIN-кода

Не считая VIN-кода, фиксировать необходимо и остальные данные об автомобиле. По способности, делайте это на нескольких картонных носителях, чтоб всегда можно было отыскать интересующую вас информацию. Это поможет в выборе и покупке подходящей детали.

По Vin коду можно выяснить модель мотора, который установлен на автомобиле

Паспортные данные находятся на особенной идентификационной табличке. Место её фиксации локализировано на правой стойке двери фронтального пассажира.

Что все-таки касается идентификационного номера, который ещё могут именовать VIN-кодом, то он размещается на щитке моторного отдела

Найти его можно, просто открыв капот. Прямо перед вашими очами, поближе к салону автомобиля, будет видна серая табличка, вытянутая по горизонтали.

Что значит информация на табличках?

Идентификационные данные по автомобилю

  1. завод-изготовитель;
  2. номер одобрения типа тс;
  3. идентификационный номер (VIN) автомобиля;
  4. разрешенная наибольшая масса автомобиля;
  5. разрешенная масса автомобиля с прицепом, оборудованным тормозами;
  6. очень допустимая нагрузка на переднюю ось;
  7. очень допустимая нагрузка на заднюю ось;
  8. код технических черт автомобиля;
  9. код цвета кузова (номер краски);
  10. код уровня комплектации;
  11. код обивки салона;
  12. код типа автомобиля;
  13. код специальной комплектации;
  14. заводской номер;
  15. код цветовой палитры интерьера.
  1. заглавие завода-изготовителя,
  2. код органа, который выдавал сертификат, также номер одобрения определенного тс.
  3. В третьей строке находится длиннющий код, который и будет идентификационным номером автомобиля, известного, как мы уже произнесли, под именованием VIN.
  4. В нижней левой части может находиться символ соответствия сертификации, а справа от него массовые данные. Мы говорим о наибольшей разрешенной массе автомобиля,
  5. аналогичном показателе, но с прицепом,
  6. также допустимом уровне нагрузки на переднюю
  7. и заднюю ось автомобиля соответственно.

По номеру мотора можно найти, подвергался ли он подмене либо ремонту. Таковой запрос можно выслать с помощью хоть какого дилерского центра Рено. По запросу можно узнать подвергался ли движок серьезному ремонту, к примеру, из-за износа либо загиба клапанов.

Рено логан ремонт и обслуживание своими руками. Техническое обслуживание рено логан Обслуживание и ремонт рено логан самому

Ремонт автомобиля Рено Логан своими руками гораздо дешевле чем ремонтировать его на СТО. Renault Logan — автомобиль бюджетного класса. Адаптирован для эксплуатации в условиях низкого качества топлива, плохих дорог и холодного периода. Днище и двигатель автомобиля оборудован защитой.

Обслуживание и диагностика нового автомобиля по гарантийному сроку осуществляется в течении трёх лет. После истечения срока Рено Логан можно самостоятельно без сто ремонтировать и обслуживать автомобиль. Достаточно ознакомиться с руководством по ремонту и основными особенностями неполадок.

Выполнение шагов из инструкции по ремонту позволит качественно ремонтировать авто своими силами.

Двигатель

Основные проблемы возникают из-за поломки лямбда-зонда и термостата, некорректной работы датчика температуры мотора и высоковольтных проводов. На 60% автомобилей появляются вибрации двигателя и проблемы на холостых оборотах.

Коробка передач

На Рено Логан с механической коробкой передач возможно появление посторонних звуков, поломка кулисы, течь сальников.

Подвеска, ходовая, рулевое

Появляются стуки спереди или сзади автомобиля. Амортизаторы выходят из строя раньше срока.

В рулевой рейки появляются стуки. Возможны проблемы тормозами и вакуумным усилителем.

Рекомендуется к прочтению  16 причин, почему машина дергается при движении

Кузов и электрика

Бампера не отличаются прочностью. Требуется регулировка дверей. Мелкие неисправности в электронике.

Рено Логан — широко известная модель, которая относится к категории авто эконом-класса. В роли разработчика выступила французская компания Renault, которая в процессе создания ориентировалась на продажу авто в развивающихся странах. Преимущества Logan — неприхотливость в эксплуатации, экономичность, высокий уровень комфорта и низкая стоимость техобслуживания. При наличии определенных знаний и навыков ремонт Рено Логан своими руками не составляет труда даже для автолюбителей новичков.

Немного истории

Работа над моделью началась еще в 1998 году. Разработчики ставили целью сделать надежный в эксплуатации и доступный по цене автомобиль, удовлетворяющий запросам автолюбителей среднего класса. В 2004 году производство стартовало в Румынии, а через год выпуск был налажен и в России. Со временем к изготовлению популярных авто подключилась Индия, Мексика и ряд других стран. Несмотря на различие в названиях, база и комплектация остались почти неизменными.

В 2008 году усовершенствованы технические параметры и внешний вид Рено. Изменилась оптика, форма бамперов, крышка багажного отсека и радиаторная решетка. Улучшился и интерьер — сзади появились подголовники, изменился руль и дверные карты. Корректировке подверглась и техническая часть — мотор, коробка передач и прочие узлы.

Автомобиль выпускается в следующих типах кузовов:

Тонкости технического обслуживания

Главный признак надежности — популярность автомобиля среди таксистов, которые прозвали модель «не убиваемой». Техобслуживание проводится через каждые 15 тысяч километров и подразумевает выполнение следующих работ:

  • Через 15 тысяч километров (или год эксплуатации) выполняются следующие мероприятия — замена масла, проверка ремней (основного и дополнительного), а также замена свечей зажигания. Не менее важно обслуживание ходовой системы, которая больше всего страдает от отечественных дорог — проверка шаровых, пружин, амортизаторов (сзади и спереди), давления в покрышках и выполнение прочих работ. Отдельное внимание уделяется техобслуживанию трансмиссии, тормозов и электрики. Большую часть работ удается сделать своими руками с помощью руководства по эксплуатации. В основном же первое ТО сводятся к проверке состояния ключевых узлов, замене масла и корректировке уровней жидкости.
  • Через 30 и 45 тысяч километров проводится аналогичное техобслуживание, без серьезного вмешательства в конструкцию Рено. На этих этапах проверяется состояние силового узла, тормозной и ходовой системы. При выявлении неисправных элементов производится ремонт или замена. Как и в прошлом случае, большая часть работ делается своими руками или путем обращения на специализированное СТО.
  • Через 60 тысяч километров требуется серьезное техобслуживание, подразумевающее установку нового ремня привода ГРМ, проверку колодок и рабочих цилиндров с последующей заменой или ремонтом вышедших из строя элементов. Также проводятся остальные мероприятия по техобслуживанию — доливка масла, проверка состояния тормозов и сцепления, рулевого управления, двигателя и его систем. Вся информация по организации ремонта содержится в руководстве по эксплуатации автомобиля.

Последующие проверки и восстановительные работы производятся с тем же промежутком (15 тысяч километров). В общем случае техоблуживание подразумевает 8 этапов (до 120 тысяч километров).

Ремонт Рено Логан своими руками: какие работы потребуются?

Руководство по техобслуживанию содержит полную информацию по эксплуатации транспортного средства Reno:

  • Ремонт кузова, чистка дефлекторов и люка, вмонтированного в крышу автомобиля.
  • Контроль состояния двигателя, слив жидкости из фильтрующего устройства и плановые работы.
  • Техническое обслуживание сцепления (проверка и регулировка свободного хода, замена неисправных узлов).
  • Определение уровня износа дисков и колодок тормозов, состояния гидропривода и объема тормозной жидкости.
  • Проверка системы рулевого управления, стеклоомывателя и гидроблока.
  • Технический контроль амортизаторов и элементов ходовой системы.
  • Контроль работоспособности световых приборов, щеток стеклоочистителей, зеркал заднего вида.
  • Диагностика ЭБУ своими руками.
  • Проверка лампочек и уровня напряжения АКБ.

От своевременности технического обслуживания зависит надежность и срок службы автомобиля. При наличии информации эксплуатация и ремонт не вызывают сложностей даже у новичка. Главное — учесть следующие моменты:

  • Двигатель. Эксплуатация силового узла заключается в периодической замене масла, осмотре основного и дополнительных ремней ГРМ. Главное неудобство — в сложности установки масляного фильтра, скрутить руками который удается не всегда. В крайних случаях разрешается проткнуть кожух фильтра и прокрутить его против часовой стрелки. Если делать работу самостоятельно, можно неплохо сэкономить, ведь на СТО такая работа обходится в 500-700 рублей. Технический ремонт, связанный с заменой ремня ГРМ, требует определенных навыков. Ресурс устройства — 60 тысяч километров. Здесь же рекомендуется замена ремня кондиционера.
  • Трансмиссия и ходовая система. Рено Логан — автомобиль с непробиваемой ходовой частью, но имеются и недостатки. Один из них — необходимость частой замены шаровых опор и стоек стабилизатора. Задняя подвеска независимая, отличается надежностью и неприхотливостью. Единственное, что придется менять через 50-60 тысяч — амортизаторы. Решить вопрос помогает руководство по эксплуатации и опыт других владельцев. Слабое место трансмиссии — сальник коробки передач, требующий периодического обслуживания. Технический ремонт или замена сцепления производится раз в 100 тысяч километров. Механическая «коробка» автомобиля редко выходит из строя. Главное — следить за уровнем масла и менять его раз пять лет (инструкция по эксплуатации в помощь).
  • Кузов и интерьер. Кнопки управления в салоне расположены удобно, приборная панель хорошо читается, кресло подстраивается без проблем. Шумоизоляция не на лучшем уровне, поэтом по возможности этот недостаток стоит исправить. Салон отличается вместительностью и даже с большим ростом голова не упирается в потолок. Приборная панель Рено сделана качественно и почти не скрипит. Важная задача для владельца — защитить кузов от коррозии. Оцинковка отличается качеством, в зависимости от года выпуска. В бюджетном варианте обрабатываются только пороги и арки транспортного средства. Со временем стал оцинковываться капот, багажник и крыша автомобиля. Несмотря на слабость обработки, кузов стоек к коррозии. Головной свет Логан качественный, но лампочки периодически выходят из строя. Замена ламп при четком следовании инструкции не составляет труда.

Несмотря на ряд «слабых мест», Reno Logan — надежный автомобиль, отличающийся легкостью в эксплуатации и доступностью комплектующих. В этом разделе вы найдете полную информацию по ремонту автомобиля, получите опыт выполнения простых и сложных работ, а также узнаете полезные секреты от знатоков своего дела.

1. Доработка салонного фильтра логан- чтоб грязью не дышать! Ссылка
2. Сетка в воздуховод на логан — Фильтр будет на много меньше забиваться грязью! И существенно легче, чем альтернативные варианты Ссылка
3. Газовые упоры капота для рено логан! — В будущем будет проще выполнять какие-то изменения под капотом Ссылка
4. Доработка катушки зажигания в логан — Вечная проблема на логанах (8 кл.), одно из решений Ссылка
5. Замена штатного гудка на логан — Вариант от Grand Cherokee 2014 Ссылка + альтернативный вариант от Волги Ссылка2
6. Веерные форсунки в логан! — На много удобней штатных форсунок + при желании ставьте обратные клапана от Toyota Ссылка
7. Держатели пакетов в багажник для рено логан — Не будут теперь просыпаться продукты из пакетов Ссылка
8. Замена трапеции дворников логан — Избавляемся от сопли по середине. Кстати по моему мнению дворниками этот вопрос не решить Ссылка
9. Автоматичекое открытие багажника логан — Сделано на основе сервопривод Ссылка + вариант на газовых упорах Ссылка2
10. Сетка в бампер рено логан — Обязательно к установке тем, кто часто выезжают на трассы! Соты радиатора будут целее Ссылка
11. Доработка обдува ног логан — держим ноги водителя в тепле! Ссылка
12. Сетка в багажник логан — Хорошая держалка для огнетушителей и прочего Ссылка
13. Теплоизоляция трубок кондиционера логан Спорный момент, кто-то считает нужно, кто-то считает нет. В комментариях ниже можно почитать дискуссию между Xomzz и kazartceff . Делать или нет- решать вам.Ссылка
14. Жабо от Ларгуса в Логан — Проще вычищать снег и мусор + все это во внутрь не заваливается Ссылка
15. Уплотнитель на замок дверей логан — Убираем металлический звон при закрытии Ссылка
16. Уплотнитель подкапотного пространства рено логан — Меньше грязи и свиста на скорости (уплотнитель от 2108 двери) Ссылка
17. Уплотнитель стекла двери (наружный) рено логан — Вода и грязь не остается (уплотнитель от фонаря 2109) Ссылка
18. Уплотнитель дверей логан — Снег не попадает в салон при открытии (не клейте на кромку двери, лучше на резинку!) Ссылка
19. Уплотнитель багажника логан Снег не попадает в труднодоступные для чистки стоки Ссылка
20. Уплотнитель междверный РКИ-19 — меньше пыли будет Ссылка
21. Укорачиваем штатную антенну логан -Лучше для городских авто, возможно уровень приема чуть хуже Ссылка
22. Подлокотник в логан! — Не штатный, но он мега классный! Ссылка + альтернативный вариант с штатным подлокотником Ссылка
23. Коврики в салон — Мне понравились эти! Ссылка
24. Чехлы в салон — Вариантов масса, мне нравятся дина 2014 Ссылка
25. Тонировка — Решать только вам! Ссылка
26. Выбор дисков и покрышек на лето — Решать так-же только вам! Но это ковки! Резина кстати чумовая! Ссылка
27. Ровный пол в багажник логан Ссылка
28. Новые крутилки в блок печки логан Их бывает несколько типов, ссылки даю на разные Фаза 1 крутилки Ford Focus , Фаза 2 крутилки Ford Focus , Фаза 2 крутилки Renault Duster — встают без допиливаний! ,
Сравнение ручек Duster и Ford Focus
29. Шумовиброизоляция! — Несколько записей для примера Ссылка Ссылка2 Ссылка3

Доработки, связанные с электрикой

30. Концевики дверей рено логан — Сигнализация хоть правильно будет работать! Ссылка
31. Стеклоподъемники без ключа зажигания логан — На ваше усмотрение, я параноик в плане безопасности, поэтому себе не делал! Ссылка
32. Чип тюнинг, желательно от паулюса. Сделать можно у NickNP в СПб (возможно и в ЛО), но в каждом городе есть свой =)
33. Доводчик стекол логан — Самое то для забывчивых! Ссылка
34. Обогрев боковых зеркал логан — Полезное в холода Ссылка + еще способ подключения Ссылка
35. Открытие багажника с кнопкипульта логан Ссылка
36. Евродворники логан — Регулируемая пауза дворников Ссылка + еще вариант Ссылка2
37. Замена всех лампочек в головном свете (ВАЖНО!) Только лучшие лампочки для головного света!Ссылка
38. Биксенон — на ваше усмотрение! Но светит теперь очень ярко)Ссылка
39. Подсветка зоны высадки логан — Ночью не наступаем в грязь) Ссылка или 2ой вариант с орлиным глазом
40. Параллельный задний ход логан — Будет лучше видно сзади + там-же диоды в задние отражатели Ссылка
41. Лучшие галогенные лампы в задний ПТФ и задний ход — Максимальная яркость за копеечку от галогенок Ссылка
42. Пересвета кнопок — Глазу приятней Ссылка
43. Второй плафон для пассажиров логан — У пассажиров ведь тоже должен быть свет! Ссылка + альтернативный вариант Ссылка2 + еще один хороший вариант подсветки в ручках!

Сегодня существует огромная армия автовладельцев, стремящихся выполнять ремонт своими руками своего автомобиля. Немало агрегатов характеризуется несложными конструктивными особенностями, что позволяет выполнять ремонт собственными силами. Далее будут рассмотрены некоторые варианты самостоятельных ремонтных работ на модели Рено Логан, которые не требуют применения прогрессивного диагностического оборудования. Также здесь можно ознакомиться с рекомендациями, позволяющими осуществить ремонт и обслуживание авто.

Рекомендуется к прочтению  Атмосферный двигатель. Описание, технические характеристики

Перечень неисправностей, подразумевающий несложный процесс по их устранению в Logan

Перейдем к рассмотрению нескольких поломок, когда можно провести ремонт своими руками, а именно:

  • не функционирует бензонасос;
  • подлежит замене наконечник рулевой тяги;
  • тормозные колодки передка требуют замены;
  • происходит нечеткое переключение передач;
  • возникла необходимость в замене тормозных шлангов с последующей прокачкой контуров;
  • работа стеклоочистителей сопровождается шумом;
  • требует замены порванный трос ручного привода стояночного тормоза.

Это мизерный перечень неисправностей, устранение которых доступно для обычного «Логановода», то есть в данном случае ремонт своими руками вполне реальный. Благодаря присутствию разнообразия видеоматериала выполнение ремонтных процедур стало более понятным и легко осуществимым.

Движемся в направлении решения возникающих неисправностей

1. Если автомобиль Рено Логан «грешит» неисправностью бензонасоса, следует рассмотреть нюансы его электро-подключения и особенности функционирования. И делать ремонт своими руками лишь в том случае, если вы специалист. Внимательно проверяем соответствующий предохранитель в плане его целостности. В случае обрыва нити – заменяем. Не нужно пренебрегать мониторингом работоспособности реле насоса. Также проверяем. Эти две неисправности – наиболее частые причины выхода из строя насоса топливоподачи. Интернет насыщен множеством информации на данную тематику.

2. В случае износа наконечника рулевой тяги заменить его весьма несложно:

  • демонтируем колесо;
  • откручиваем гайку, фиксирующую шаровой палец наконечника;
  • посредством нескольких целенаправленных воздействий молотком извлекаем шарнир из уха в поворотном кулаке;
  • рассоединяем наконечник с тягой и навинчиваем на нее новый элемент (соблюдаем определенные правила – учитываем количество резьбовых витков посадки старой детали на тяге и пользуемся видеоматериалом).

3. Для замены изношенных колодок в передних тормозных механизмах действуем по следующему алгоритму:

  • начинаем снятием колеса;
  • отвинчиваем пару болтов, которыми суппорт удерживается на кронштейне;
  • вынимаем отработанные колодки;
  • устанавливаем на их места «свежие» детали;
  • процесс сборки обратен процедуре демонтажа (для удобства работ пользуемся подходящим видео).

4. Если в механическом трансмиссионном агрегате Рено Логан переключение ступеней становится жестким или затруднительным, то самостоятельно выполняем регулировку кулисы. Процедура осуществляется на яме и выглядит таким образом:

  • рычаг переключения переводим в нейтральную позицию;
  • откручиваем болт;
  • фиксируем тягу в требуемом положении и затягиваем болт.

Внимательно осматриваем прилегающие кузовные панели — присутствуют ли на них видимые затирания от кулисы.

5. Ремонт и обслуживание машины дело ответственное, и не всегда легкое. Если произошел порыв тормозного шланга, то его меняем на новый элемент. Для осуществления этого действия выполняем следующие манипуляции:

  • откручиваем оба наконечника шланга: от магистрали и суппорта;
  • в скором темпе устанавливаем новую деталь;
  • выполняем прокачку системы путем нескольких нажатий на тормозную педаль Renault Logan с последующим открыванием штуцера до наступления момента полного исчезновения воздушных пузырьков в вытекающей жидкости;
  • при затруднениях в работе пользуемся видео-инструкцией.

6. Когда стеклоочистители издают посторонний шум появляется необходимость «снабдить» их механизм смазкой. Производим это действие в таковом порядке:

  • разбираем пластмассовые панели, накрывающие узел и располагающиеся под лобовым стеклом;
  • отсоединяем механизм и извлекаем его в сборе;
  • выполняем очистку с последующей смазкой движущихся элементов;
  • собираем узел и диагностируем на предмет отсутствия неприятного шума.

7. При обрыве троса ручного тормоза узел перестает функционировать. Замена детали предусматривает выполнение следующих несложных мероприятий:

  • в салоне отсоединяем оборванный трос от рукоятки привода;
  • демонтируем узел крепления к кузову Рено Логан;
  • установку нового троса производим на место старого;
  • регулируем степень натяжения и ход рукоятки;
  • проверяем работоспособность.

Чтобы произвести ремонт и обслуживание в Рено Логан запасаемся минимально требуемым набором инструментов.

Не забываем о руководстве по эксплуатации

Некоторый ремонт и обслуживание можно самостоятельно осуществить, пользуясь инструкциями, отображенными на страницах руководства по эксплуатации. Здесь Рено позаботилась о своих клиентах и разместила на собственном сайте электронные версии данных мануалов.

В их числе присутствуют такие версии:

  • руководство общего направления;
  • мануал для модификаций Рено Логан, оснащенных системой «Media Nav».

Обозначенные издания выпущены непосредственно брендом Renault и похвастаются четкостью и последовательностью своих рекомендаций.

Резюмируем

Как выяснилось, выполнять простые ремонтные мероприятия в Renault Logan без привлечения специализированных сервисов под силу большинству владельцев. Это позволит сэкономить финансовый ресурс и заиметь внушительный опыт.
Применяйте это руководство в случае необходимости ремонта или обслуживания вашего Renault Logan и не забывайте о массе присутствующего в сети полезного видео на данную тематику.

На этой страничке вы сможете скачать руководство (инструкцию) по эксплуатации Рено Логан.

В этом разделе вы найдете полезные статьи по замене ГРМ, шаровой опоры и так далее. Ссылки на них вверху.

Renault Logan 2 — автомобиль, который идеально подойдет как для ежедневного использования, так и для дальних поездок за рубеж, на природу или в гости к бабушке в деревню. Однако, не стоит забывать про ремонт автомобиля, который можно производить своими руками и в сервисах официальных дилеров компании Рено в вашем регионе проживания. Чтобы осуществить ремонт автомобиля Рено Логан своими руками, необходимо знать, на что вы идете и как рискуете.

Обратиться в салон или сделать ремонт Рено Логан своими руками?

Вы должны быть полностью уверены, что вы делаете все правильно. А убедиться в этом вам помогут видео на эту тематику, размещенные в сети интернет. Также вы можете обратиться к руководство по эксплуатации рено логан, которое выдается при покупке автомобиля.

В руководстве описан каждый шаг ремонта автомобиля и моменты, которые многие упускают при ремонте и эксплуатации автомобиля в повседневной жизни.

Руководства по ремонту и эксплуатации

Если вы твердо решили, что вас не устраивает ремонт автомобиля в сервисе дилера компании и вам хочется контролировать каждый ша ремонта самому, то в этом вам поможет инструкция по ремонту и эксплуатации для рено логан, которое вы можете найти не только в пакете документов прилагаемых к авто, но и на официальном сайте компании в специальном разделе.

ОБЩЕЕ РУКОВОДСТВО

Видео-инструкции по ремонту Рено Логан

Предлагаем вашему вниманию полезное видео по ремонту Логана своими руками. Кроме этого, мы настоятельно рекомендуем канал пользователя youtube, на котором вы найдете множество полезных видео-материалов.

Ремонт двигателя Рено Логан

Ремонт двигателя логан

В приведенной ниже статье ремонт двигателя Рено Логан собрана вся информация по работе с двигателем рено логан Renault K7M 710/800 1.6 8V. В ней вы почерпнете для себя много полезной информации которая вам пригодится при эксплуатации данного автомобиля.

Вы узнаете технические характеристики двигателя, а так же о его возможностях тюнинга, плюсы и минусы Двс рено логан. Так же в статье рассказывает и показывается как на фото и видео ремонт двигателя рено логан, в мельчайших подробностях. в которых не составит труда разобраться даже новичку. Какие детали нам потребуются при капиталке двигателя, нюансы при работе с ним и что не мало важное как со всем этим справится в гаражных условиях в сложностей.

Совместном с ремонтом двигателя в статье присутствуют видеозаписи по ремонту второстепенных агрегатов. И в заключение вы узнаете как обкатать новый запчасти и примерную стоимость запчастей.

Содержание:

1. Подготовка к работе по ремонту двигателя Reno Logan и краткая информация о ДВС
2. Размеры и зазоры двигателя (K7J)
3. Процесс ремонта , подробный разбор
4. Заключение о ремонте двигателя

1. Подготовка к работе по ремонту двигателя Reno Logan и краткая информация о ДВС

Двигатель Renault K7M 710/800 1.6 8V

Характеристики двигателя Рено Логан 1.6

Производство — Automobile Dacia
Годы выпуска – K7M 710 (2004 – 2010), K7M 800 (2010 – наше время)
МаркаТип двигателя Рено Логан — K7M
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 80,5 мм
Диаметр цилиндра – 79,5 мм
Степень сжатия – 9,5
Объем двигателя – 1598 см. куб.
Мощность – 86 л.с. /5500 об.мин
Крутящий момент – 128Нм/3000 об.мин
Топливо – 92
Экологические нормы – Евро 3
Расход топлива — город 10 л. | трасса 5,8 л. | смешанн. 7,2 л/100 км
Расход масла – до 0,5 л/1000 км
Масло в двигатель Рено Логан:
5W-40
5W-30
Масло менять раз в 7500 км.

Моторесурс двигателя Логан 1.6 :
1. По данным завода – 400 тыс (неофициально, по испытаниям завода)
2. На практике – 400+ тыс. км

ТЮНИНГ
Потенциал – неизвестно
Без потери ресурса – неизвестно

Двигатель устанавливался на:
Renault Logan
Renault Sandero
Lada Largus

Неисправности и ремонт двигателя Рено Логан/Сандеро 1.6 K7M

Двигатель Renault Logan K7M 710 1,6 л. 86 л.с. не что иное как обычный K7J 1,4 л, только с увеличенным ходом поршня(с 70 до 80,5 мм), само собой высота блока чуть увеличилась, сцепление большего диаметра, увеличился маховик и изменилась форма картера КПП . Конструктивно двигатель Логана 1.6 л, как и его малообъемный собрат, имеет все ту же архаичную конструкцию середины прошлого века с коромыслами и странной системой привода масляного насоса от нижневальных рено моторов 60-х годов. Несмотря ни на что, при аккуратном отношении к мотору, сервису и обслуживанию, замене масла в 2 раза чаще чем по инструкции, он очень и очень надежный, по внутрезаводским данным ресурс двигателя Логана 1.6 около 400 тыс. км, на практике движок проезжал чуть больше.
В 2010 году K7M 710 заменили на K7M 800, моторчик придушили, подтянули к экологической норме Евро-4, мощность снизилась до 83 л.с, конструктивных изменений не произошло.
Минусы у K7M те же, что и у двигателя K7J 1.4, высокий расход топлива, часто на холостом ходу начинают плавать обороты, постоянно( раз в 20-30 тыс.км) нужно регулировать клапана, гидрокомпенсаторов как не было так и нет, привод ГРМ ременной, при обрыве ремня у логана 1.6 гнет клапана, поэтому раз в 60 тыс.км меняем ремень. Все те же течи сальника коленвала. Мотор шумный, присутствуют вибрации. По устройству двигателя рено логан 1.6 и где находится номер двигателя, информация изложена в статье «мотор K7J«, который кроме объема и сопутствующих изменений, других изменений не имеет. Там же описаны все неисправности и причины их возникновения. Говоря о том, какой двигатель на Рено Логан лучше 1.4 или 1.6 8 клапанные, берите 1.6… мотор один и тот же, но малообъемник совсем уж слабый.
Так же на базе К7М был создан двигатель К4М с 16 клапанной ГБЦ и другими значимыми нововведениями, мощность такого мотора существенно выше и в случае выбора(например Логана, Сандеро), всегда берите его, не пожалеете.

Тюнинг двигателя Renault Logan К7М 1.6

Чип тюнинг двигателя Рено Логан

Двигатель Logan K7M 800 можно убрать катализатор, вернуть его изначальную мощность 86 л.с., поставить выхлоп и прошить спорт прошивкой, может еще пару лошадей и добавите, но ничего существенно не изменится, кроме расхода топлива, теперь ваш мотор будет жрать побольше ))

Компрессор и турбина на Логан 1.6

Установка турбонаддува и компрессора, описана ЗДЕСЬ на примере 1.4 литрового движка и все это 1 в 1 применимо на 1.6 л. Мощность двигателя Логан 1.6 будет в среднем на 5-10 л.с. больше при аналогичном подходе. Забегая вперед… достигнуть большой мощности у вас не получится.

Рекомендуется к прочтению  Как правильно мыть двигатель и моторный отсек автомобиля

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Причиной кап. ремонта стал повышенный расход топлива — 10-11 л. по трассе и до 14 л. по городу, повышенный расход масла, сильный масляный нагар на свече 1-го цилиндра. Замер компрессии: 10-8-8-9 (мало!).

Взято с wikimotors.ru

2. Размеры и зазоры двигателя (K7J)

Промывка

Очень важно не допускать повреждений (царапины, задиры) на сопрягаемых поверхностях алюминиевых деталей, уплотняемых прокладками. Для удаления с поверхности остатков старой прокладки пользуйтесь специальным растворителем DECAPJOINT.

Нанесите этот растворитель на очищаемый участок, выждите приблизительно 10 минут, после чего удалите его деревянным шпателем.

Растворитель для обрботки двигателя логан

При выполнении этой операции следует надевать защитные перчатки.

Не допускайте попадания растворителя на окрашенные поверхности.

Эта операция должна выполняться с особой осторожностью, чтобы избежать попадания инородных частиц в масляные каналы, подводящие масло под давлением к гидравлическим толкателям (эти каналы расположены в блоке цилиндров и в головке блока цилиндров), распределительным валам и в магистраль отвода масла.

При несоблюдении мер предосторожности масляные каналы могут оказаться загрязненными, что приведет к быстрому повреждению двигателя.

Проверка плоскостности сопрягаемой поверхности головки блока цилиндров

Плоскостность сопрягаемой поверхности головки блока цилиндров проверяют с помощью линейки и набора щупов.

Максимально допустимая деформация

Головка блока цилиндров перешлифовке не подлежит.

Головка блока цилиндров рено логан

  1. Впускные клапаны.

Ширина «X»рабочей фаски седла……………..1,7 мм

Угол а конуса рабочей фаски…………………………120°

Исправление геометрии седел впускных клапанов производят путем обработки участка 1 седла фрезой № 208 под углом 31°. Затем фрезой № 211 уменьшают ширину кромки седла на участке 2 под углом 75° до достижения требуемой ширины «X» с последующей шлифовкой.

Ширина «X»рабочей фаски седла……………..1,7 мм

Угол а конуса рабочей фаски…………………………..90 0

Исправление геометрии седел выпускных клапанов производят путем обработки участка 1 седла фрезой № 204 под углом 46°. Затем фрезой №211 уменьшают ширину кромки седла на участке 2 под углом 60° до достижения требуемой ширины «X» с последующей шлифовкой.

Примечание: Важно добиться, чтобы в результате обработки клапан садился на седло правильно, как показано на рисунках ниже.

седло клапана рено логан

Клапаны

Диаметр стержня клапана……………………………7 мм

Угол конуса рабочей фаски клапанов:

Диаметр тарелки клапана:

Ремонт седел клапанов

Седла клапанов

Угол конуса рабочих фасок седел клапанов a:

Ширина «X» рабочей фаски:

Наружный диаметр «D» седел клапанов:

reno-logan-razmery

Внимание: При замене клапанов вновь устанавливаемые клапаны должны иметь такой же реферанс (1), что и старые клапана, во избежание повреждения клапана и седла.

Направляющие втулки клапанов

Номинальный диаметр отверстий в головке блока цилиндров под

направляющие втулки клапанов……………….12,0 мм

На всех направляющих втулках впускных и выпускных клапанов установлены маслосъемные колпачки, которые после снятия клапанов должны быть заменены новыми. Угол р установки направляющих

втулок впускных и выпускных клапанов……………..17°

Длина выступающей части направляющей втулки клапана, входящей в клапанную пружину (без нижней тарелки):

Втулка впускного клапана……………………12,34 мм

Втулка выпускного клапана…………………12,34 мм

Клапанные пружины

ПараметрТип 1Тип 2
Длина в свободном состоянии, мм46,5 ±246,64
Длина под нагрузкой, мм:
нагрузка 270 Нм3737
нагрузка 536 Нм27,5
нагрузка 650 Нм27,6
Длина с полностью сжа’ыми витками, мм26,023,63
Диаметр проволоки, мм4,03,8
Внутренний диаметр пружины, мм21,521,5

Проверка оси коромысел

  1. Проверьте состояние рабочих поверхностей пят коромысел и их регулировочных болтов.
  2. Убедитесь, что отверстия (D) для смазки поверхностей кулачка и пяты коромысла не закупорены.
  3. Изношенные детали замените.

ось коромысел

Распределительный вал

Снятие поршневых пальцев

  1. Установите поршень на гризму (S) так, чтобы поршневой палец совпал с отверстием для его приема при выходе из поршня.
  2. Оправкой (1) выдавите палец из поршня.

Поршни

Поршневые пальцы установлены с горячей посадкой в верхней головке шатуна и с плавающей в бобышках поршня.

Размеры поршневых пальцев.

Внутренний диаметр……………….. 10,55 — 11,50 мм

— Смещение оси отверстия для поршневого пальца (2) относительно плоскости симметрии поршня (3) составляет 0,8 ± 0,15 мм.

— Ориентация поршня: стрелка (7) должна быть направлена в сторону маховика.

— На участке (4) указана высота поршня (поршни размерных групп А, В, С).

— На участке (6) указан тип двигателя.

— Маркировка на участке (5) на поршне предназначена только для поставщика.

Маркировка поршней

Примечание: При установке поршней в цилиндры важно проследить за правильностью расположения выступа (8) на днище поршня в цилиндрах 1 -2 и 3-4. 2. Тип 2.

выступ

— Смещение оси отверстия для поршневого пальца (2) относительно плоскости симметрии поршня (3) составляет 0,8 ± 0,15 мм.

— Ориентация поршня: метка «Л» (7) должна быть направлена в сторону маховика.

— На участке (4) указана высота поршня (поршни размерных групп А, В, С).

— Маркировка на участке (5) на поршне предназначена только для поставщика.

Примечание: При установке поршней в цилиндры важно проследить за правильностью расположения выступа (8) на днище поршня в цилиндрах 1 -2 и 3-4.

Расположение поршней

  1. В цилиндрах 1 и 2 поршень должен быть установлен так, чтобы метка «Vt» (тип 1) или метка «Л» (тип 2) была направлена к маховику, а выступ (8) располагался справа от вертикальной средней плоскости (9) цилиндра.

  1. В цилиндрах 3 и 4 поршень должен быть установлен так, чтобы метка «Vf» (тип 1) или метка «Л» (тип 2) была направлена к маховику, а выступ (8) располагался слева от вертикальной средней плоскости (10) цилиндра.

А — сторона выпуска.

Размерные группы гильз цилиндров

Внимание: Очень важно подбирать поршни по диаметру гильз в блоке цилиндров. Это делается следующим образом.

По положению отверстий «Т» относительно верхней поверхности блока цилиндров можно определить размерные группы всех цилиндров (по номинальному диаметру) и соответственно подобрать поршни (см. приведенную ниже таблицу с информацией по подбору цилиндро-поршневых групп).

Пояснение: маркировочное поле содержит три ряда (1, 2 и 3) позиций меток, каждый из которых соответствует определенной размерной группе (А, В и С) цилиндра. Каждый ряд содержит четыре позиции (D) меток, соответствующих номеру цилиндра.

Измерение диаметра поршня

Диаметр поршня измеряют на расстоянии Е = 41,5 мм от его днища.

Поршневые кольца

На каждом поршне установлено три кольца, толщина которых следующая:

Верхнее компрессионное кольцо……………….1,5мм

Нижнее компрессионное кольцо………………..1,5 мм

Маслосъемное кольцо……………………………….2,5 мм

Шатуны

Осевой зазор шатуна на шейке

коленчатого вала……………………… 0,31 — 0,604 мм

Расстояние между центрами

отверстий в верхней и нижней

головках шатуна………………………..128 ± 0,035 мм

Коленчатый вал

Число коренных подшипников……………………………..5

Коренные и шатунные шейки вала упрочнены обкаткой роликами. Диаметр коренных шеек, мм:

Диаметр шатунных шеек, мм:

Осевой зазор коленчатого вала:

Номинальный (без износа)………….0,045 — 0,252 мм

Допустимый при износе……………………….0,852 мм

Для регулировки осевого зазора вала имеются прокладки разной толщины, устанавливаемые на третий коренной подшипник вала.

Установка вкладышей подшипников коленчатого вала

  1. В коренных подшипниках 1, 3 и 5 устанавливаются вкладыши (верхний и нижний), не имеющие смазочных канавок (А).
  2. В коренных подшипниках 2 и 4 устанавливаются вкладыши (верхний и нижний), имеющие на внутренней поверхности канавки (В).

Диаметр вкладышей коренных подшипников:

Номинальный диаметр «X»……………………47,75 мм

Диаметр вкладышей шатунных подшипников:

Номинальный диаметр «X»……………………43,75 мм

Ремонтный диаметр «X»…………………………..44 мм

Блок цилиндров

Посадочные диаметры (5) гнезд вкладышей коренных подшипников в блоке цилиндров маркируются (гравируются) метками (6) над масляным фильтром.

— Маркировочное поле содержит два ряда (1, 2) позиций меток, соответствующих размерным группам (по диаметру) А и В гнезд вкладышей коренных подшипников.

— Положение метки в ряду (D) соответствует номеру коренного подшипника.

Взято с loganrenault.ru

3Процесс ремонта , подробный разбор

Видео ремонта двигателя рено логан

Сначала сливаем охлаждающую жидкость и масло с двигателя:

Затем отключаем все разъёмы, тросики, шланги и т.д. Снимаем воздушный фильтр, катушку зажигания, дроссельную заслонку, рампу и т.д.

Приступаем к снятию ремней генератора и ГРМ:

Замена ремня генератора и вспомогательных агрегатов:

Замена ремня ГРМ на рено логан:

После снятия ремней наблюдаем текущую помпу и слабенькую сопливость сальника коленвала. Помпу и сальник под замену.

помпа рено логан

А вот и первая засада, которая меня поджидала! Снятию головки блока цилиндров будет мешать жгут проводов, который идёт к генератору, насосу ГУР и компрессору кондиционера.

жгут проводов к гуру логан

От насоса ГУР и генератора провода отключаются элементарно, а вот от кондиционера один проводок отключить никак не получилось. Он протянут в узенькую щель между генератором и компрессором. В общем, пришлось снимать насос ГУР (заодно поменял жидкость ГУР) и генератор, только после этого получилось отодвинуть этот кабель в сторону.

Замена жидкости ГУР:

На фото этот проклятый проводок:

Далее снимаем клапанную крышку и головку блока цилиндров (ГБЦ). Для снятия и установки ГБЦ потребуется две головки торцевые Е-профиля — Е12 и Е14

клапанная крышка рено лган

Не забыть открутить одну гайку снизу, которая прикручена к скобе усиления впускного коллектора.

коллектор рено логан

Снимаем ГБЦ и ставим предварительный диагноз — на поршнях сильный масляный нагар, плоскости головки и блока в норме, т.к. между цилиндрами нет «пробоев» выхлопных газов и подтёков охлаждающей жидкости. Можно не шлифовать. Поршня в цилиндрах не болтаются. Выработки на стенках цилиндров практически нет. Растачивать не надо.

выработка еа стенке цилиндров рено логан

Далее необходимо снять масяный поддон (картер) двигателя, чтобы внуть поршня. И, вот тут, меня поджидала засада №2! Снятию поддона мешает подрамник!

Соорудил вот такую конструкцию для вывешивания двигателя:

вывешивание двигателя рено логан

Как снять подрамник можно посмотреть здесь:

Двигатель получается подвешенным за опору на КПП и на моей конструкции.

Снимаем поддон, достаём поршня. Я каждый поршень помечал керном вот таким образом:

На стороне, обращённой к заду авто, лазером нанесены какие-то буквы. Кстати, так же помечал и клапана (фото нет). Опять наблюдаем сильный нагар на верху и на боках поршня, а также полное залегание маслосъёмных колец.

Отскребаем, отчищаем, отмываем.

Приступаем к разборке ГБЦ, например так:

Я клапана не менял, притёр старые. Заменил маслосъёмные колпачки (сальники клапанов), старые были просто дубовые и свою функцию уже не выполняли. А вот так выглядели внутренние камеры клапанов:

Далее приведу фото заменённых деталей (помпа, поршневые кольца, шатунные вкладыши, болты головки, передний сальник коленвала, передний сальник ГРМ, маслосъёмные колпачик, прокладки головки и клапанной крышки)

Далее собираем всё в обратном порядке, заливаем жидкости и масла. Сначала прокручиваем двигатель несколько секунд стартером с отключённым зажиганием. Затем подключаем катушку зажигания и делаем короткие запуски двигателя для равномерного смазывания всей системы. Потом небольшие прогревы двигателя для обгорания солярки, которой всё мылось, перегревать нельзя, чтобы не было возгорания. Выпускаем воздух из системы охлаждения. И только потом, когда перестанет идти сильный дым от наружных частей двигателя, заводим его и прогреваем до срабатывания вентилятора и выпускаем оставшийся воздух из системы охлаждения.

4. Заключение о ремонте двигателя

Всё! Дальше обкатка 1000 км. и затем замена масла и фильтра, регулировка клапанов и подтяжка свечек.

Источник http://chistayrabota.ru/kak-ochistit-nomer-dvigatelja-reno-logan/

Источник http://globusks.ru/reno-logan-remont-i-obsluzhivanie-svoimi-rukami-tehnicheskoe-obsluzhivanie-reno/

Источник http://remruk.info/remont-dvigatelya-reno-logan/

X
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
