Отличия поколений гбо

ГБО 2-го поколения

Любой автомобиль — карбюраторный или инжекторный, со слабым или мощным движком при эксплуатации постоянно требует расхода горючего. Можно существенно сэкономить на топливе, если установить газобаллонное оборудование. В настоящее время имеется огромный выбор комплектов ГБО разных производителей для любых типов двигателей. Но только два из них — первого и второго поколений подойдут для карбюраторных машин.

На заре ГБО

ГБО 1 поколения было создано для автомобилей с карбюраторами, у которых не было датчиков и блоков управления. Регулировка и настройка ГБО производились механическим путём, расход горючего шёл через простейший дозатор. Схема упрощённая и надёжная, но большой минус в том, что параметры выхлопов не дотягивали до европейских стандартов.

Гбо 2 поколения укомплектовали лямбда-зондом. Его встраивали в карбюратор или инжектор с примитивной электронной системой. Горючее поставлялось с помощью дозатора, датчики помогали отслеживать состав газовой смеси. Был сделан первый шаг и навстречу инжекторным системам. В ГБО 2 имеется одна форсунка, осуществляющая моновпрыск газа во впускной коллектор по сигналу от газового компьютера.

Что входит в комплект

Новшество газового баллонного оборудования 2 поколения — электронный редуктор-испаритель и переключатель топлива электронного типа. Комплектация для карбюраторных и инжекторных авто различались.

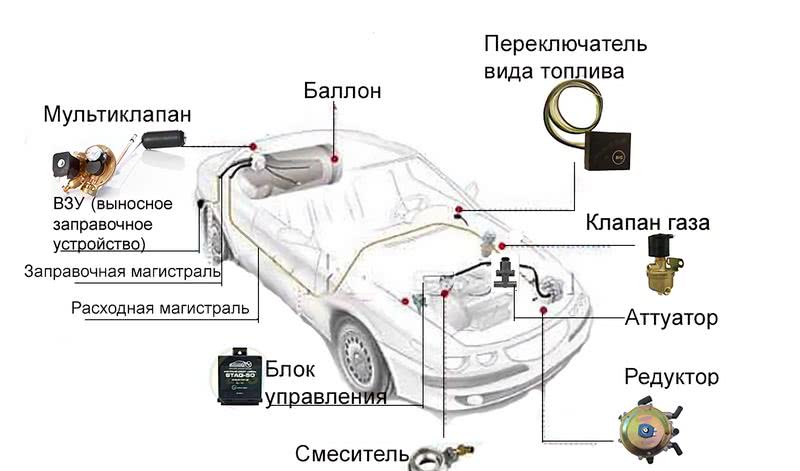

Гбо 2 поколения на карбюратор включает следующие элементы:

  • баллон с клапаном для заправки;
  • мультиклапан;
  • газовые магистрали;
  • грубый фильтр для очистки газа;
  • редуктор-испаритель с электросхемой;
  • пульт переключения горючего с кнопкой и электропроводка;
  • дозатор механического типа;
  • смеситель газа и воздуха;
  • бензиновый электроклапан для перекрытия подачи бензина.

Гбо 2 поколения на инжектор имеет небольшое отличие от карбюраторной версии. Бензинового электроклапана нет, добавились эмуляторы работы форсунок и лямбда-зонда. Когда автомобиль переходит на газ, устройства выполняют эмуляцию, «обманывая» бензиновый контроллер, сообщая ему о работе бензиновых форсунок.

Типы сигналов для каждого ЭБУ могут отличаться. На эмуляторах Yota есть возможность настроек выходного сигнала.

В двигателях с моноинжектором устанавливают впускные коллекторы большого объема с ресиверами запаса воздуха, при эксплуатации на газовом топливе они заполняются газо-воздушной смесью, и есть опасность её воспламенения. Поэтому при установке второй генерации на инжектор, необходимо предусмотреть защиту от взрывов (обратные хлопки).

С этой целью на инжектор монтируют «антихлоп ». Пластиковый клапан раскрывается при повышении допустимых границ давления во впускном коллекторе автомобиля. При снижении показателей антихлопок самостоятельно закрывается. Анти хлопковый клапан чаще всего ставят на корпус воздушного фильтра.

Эту проблему предусмотрели известные производители газового оборудования Торелли, Ловато, Томасетто, Атикер. Недорогое, но надёжное ГБО выпускает компания Диджитроник.

2pok

Как работает ГБО 2

Сжиженный пропан-бутан проходит через мультиклапан по расходной магистрали. Как только водитель переключит кнопку на газовое горючее, электрический клапан откроет путь к редуктору-испарителю. Газовое топливо через дозатор и смеситель направится в двс.

Разница с принципом работы ГБО 1 в том, что кнопкой выбора топлива, которая оснащена электроникой, производится пуск автомобиля на газе без дополнительных действий со стороны водителя.

Если двигатель не запустится в течение какого-то времени, электроника закроет подачу газа на редуктор. Светодиоды-индикаторы на пульте переключения топлива ГБО об этом просигнализируют. Фактически произойдёт обесточивание газового электроклапана. Для следующего запуска автомобиля следует переключить газовое топливо на бензин, либо выключить зажигание, и вновь включить.

Пульт переключателя вида топлива позволяет нажатием кнопки перейти автомобилю на газ с бензина автоматически при достижении определённого количества оборотов. Это правило действует при установке гбо 2 поколения на инжектор.

Во втором поколении газобаллонного оборудования кнопки, ответственные за переход с бензина на газ, отличаются у инжекторных и карбюраторных систем. При эксплуатации автомобиля на газовом горючем, кнопке-переключателю находят применение при контроле за работой двигателя. Работа оборудования на газовой смеси основана на подаче импульсов, которые создаёт система зажигания.

Период времени, когда откроется газовый клапан при запуске двигателя, либо пока не наберётся нужная частота оборотов, при которых произойдёт переход на газ, выставляют на пульте переключения топлива.

При температуре ниже 10 градусов тепла, перед тем как двигатель начнёт работать на газовом горючем, следует прогреть мотор на бензине в штатном режиме.

Переход на газ осуществляют при достижении температуры охлаждающей жидкости около 40 градусов выше нуля. Итальянское ГБО Ловато 2 поколения адаптировано к российскому климату, оборудовано защитой от влажности и механических повреждений.

Достоинства и недочёты ГБО 2

Несмотря на некоторые несовершенства, газовое оборудование 2 поколения имеет свои плюсы:

  • подходит для двигателей с инжекторным впрыском топлива и для автомобилей с карбюраторами;
  • конструкция газобаллонного оборудования второго поколения простая и надёжная;
  • лёгкая схема подключения и монтаж ГБО;
  • несложно настраивать и регулировать систему;
  • важное преимущество — можно штатно запускать двигатель на газу при температуре окружающей среды выше 10 градусов тепла.

К достоинствам газобаллонного оборудования второго поколения следует отнести невысокую стоимость ремкомплектов.

  1. Нет обратной связи с двигателем автомобиля, что приводит к нестабильной работе при некоторых режимах (преждевременно выходят из строя элементы мотора из-за неверных настроек качества смеси либо угла опережения зажигания).
  2. Расход газа повышенный.
  3. Есть опасность возникновения обратной вспышки газовой смеси во впускном коллекторе.
  4. Выброс отработанного горючего в ГБО 2 поколения не соответствует нормам евро-3 и выше.
  5. Замедленная реакция на нажатие педали акселератора.
  6. Необходимость постоянной регулировки клапанного зазора, чтобы исключить неравномерную работу двигателя при больших нагрузках.

При эксплуатации ГБО 2 следует иметь в виду, что попадание воды на подсос воздуха влияет на количество оборотов.

На заметку! Основная доработка силовой установки под газобаллонное оборудование заключается в увеличении степени сжатия и встраивании в систему октан корректора.

Бизнес на 2-м поколении ГБО сегодня не сделаешь, так как вышли новые версии газового оборудования, в которых учтены многие недочёты.

Самостоятельный монтаж ГБО 2

Sxema

Самому газовую аппаратуру на автомобиль установить не сложно, если соблюдать технику безопасности и иметь знания по монтажу подобных устройств.

Этапы монтажа газового оборудования на газ 2 поколения:

  • установка баллона;
  • проводка газовой магистрали;
  • монтаж смесителя и дозатора и узла управления газобаллонного оборудования;
  • проверочные работы по герметичности и работоспособности ГБО.

Перед тем как начинать монтаж, проверяют, что всё оснащение ГБО в наличии:

  • баллон под газ (цилиндрический или тороидальный);
  • мультиклапан;
  • бензиновый и газовый электроклапаны;
  • заправочный вентиль;
  • смеситель;
  • пульт управления и провода ;
  • газовые шланги и трубки;
  • тройники;
  • хомуты.

Описание пошаговой инструкции установки газового оборудования:

  1. Цилиндрические баллоны крепят в багажниках. В хэтчбеках хороший вариант для установки тороидального баллона — в нишу для запаски. Метан лучше ставить на большие машины, например, Газель, где есть место для громоздкой ёмкости.
  2. Закрепляют заправочный вентиль на кронштейне под задним бампером, на одном из задних крыльев либо в багажнике автомобиля.
  3. Прокладывают газовую магистраль от баллона к моторному отсеку по днищу кузова. Топливный трубопровод не должен проходить через салон. Отверстие для вывода газовой магистрали делают большим диаметром, чем трубопровод, чтобы вставить в него защитный резиновый или пластиковый уплотнитель. Края обрабатывают антикором.
  4. Вдоль днища закрепляют газовую магистраль. Можно поместить газовый трубопровод рядом с бензиновым в отведенную для этого нишу.
  5. Следующий шаг — установка смесителя между карбюратором и впускным коллектором автомобиля. Герметичности добиваются с помощью уплотнительных колец и герметика, чтобы исключить подсос воздуха. Если этого не сделать, пропадёт тяга и возникнут рывки и провалы при нагрузке на двигатель. Характерно для карбюратора солекс, его модификацию дааз 21073–1107010 ставят на Ниву.
  6. Следующая операция — установка бензинового электроклапана в топливный трубопровод между бензонасосом и карбюратором автомобиля.
  7. Устанавливают газовый клапан.
  8. Производят подсоединение газовой магистрали к клапану.
  9. Рядом с карбюратором монтируют газовый редуктор.
  10. Выполняют соединение редуктора к патрубкам, которые ведут к печке автомобиля. Хорошо показал себя в условиях российских зим редуктор ловато 2 поколения.
  11. Магистраль от запорного клапана подключают к установленному редуктору.
  12. Между редуктором и смесителем монтируют газовый дозатор.
  13. В салоне закрепляют пульт управления ГБО и производят его подключение.
Рекомендуется к прочтению  Способы оплаты

karb

Важно! Все соединения элементов газобаллонного оборудования надёжно закрепляют хомутами. Герметичность проверяют только после заправки баллона газом.

Чтобы выполнить пробный пуск ГБО, баллон нужно заправить примерно 10 литров. Трубопровод перекрывают. На соединения магистрали наносят мыльный раствор. Выполняют впуск газа, осматривают стыки. В местах протечек появятся пузыри. Если не получается сразу устранить причины путём подтягивания хомутов, газопровод перекрывают, соединения переделывают.

Важно! Только убедившись в том, что газовая магистраль герметична на всём протяжении, можно начать испытание ГБО 2 в работе.

Перед эксплуатацией ГБО необходимо проверить действие антихлопков на инжекторе. При превышении давления газа хлопушка предотвратит взрыв газовой смеси.

Если не устранить протечки, последствия такой эксплуатации автомобиля — повышенный расход топлива, остановка двигателя, отравление газом, вплоть до взрыва. Если есть сомнения, настраивать и производить обслуживание ГБО лучше в специализированном сервисе. Адрес станции, где обслуживают газобаллонные установки, можно найти в интернете.

Регулировка оборудования

Отрегулировать работу ГБО Atiker, Lovato и Tomasetto можно попробовать самому. Чтобы разобраться, как настроить ГБО 2 поколения на инжекторе, следует иметь соответствующий опыт и знать принципы работы электрооборудования автомобиля.

Подлежат регулировке при эксплуатации автомобиля на ГБО:

  • количество оборотов холостого хода, при которых двигатель перейдёт на газ;
  • по необходимости требуется подстройка дозатора газовой смеси;
  • при эксплуатации автомобиля на пропан-бутановом горючем быстро загрязняется воздушный фильтр, его заменяют новым или продувают;
  • проверяется газовая магистраль на отсутствие протечек;
  • контролируется наличие газа в баллоне;
  • необходимо следить за тем, чтобы в бензобак не был пустым для периодического запуска двигателя на бензине.

При установке газобаллонного оборудования иногда приходится увеличивать или уменьшать количество оборотов, при которых инжекторный двигатель перейдёт на газ. Для этого проворачивают регулировочное сопротивление на кнопке-переключателе ГБО, добиваясь необходимых параметров. У карбюраторного автомобиля время задержки автоматического отключения газа регулируется аналогично.

Газовое оборудование 3 поколения: принцип работы, установка, плюсы и минусы

Отличия поколений гбо

Установка газового оборудования на автомобиль с каждым годом становится всё популярнее. Если раньше встретить его можно было преимущественно на общественном транспорте, такси и учебных машинах, то сейчас простые автолюбители, предпочитающие авто самых разных классов, тоже решаются на их переделку. Остается только выбрать конкретное ГБО, а разница между ними есть.

История использования ГБО

Отец ГБО Самюэль Браун

Первая установка с двигателем, работающем на светильном газе

Эксплуатация ГБО в автомобилях началась почти двести лет назад, в 1823 году, когда в Англии был построен первый газовый двигатель внутреннего сгорания. Тогда для этого использовали смесь водорода, метана, угарного газа. Постепенно автомобили и оборудование к ним совершенствовалось, двигатели стали выпускаться массово. В 1928 году в России испытания прошла газогенераторная установка. Она позволяла перерабатывать древесину, уголь, торф.

Несколько лет спустя подобным газовым оборудованием оснастили автомобили ЗИС-5 и ГАЗ-АА. Их отправили по маршруту Москва-Ленинград-Москва. Для превращения твердого топлива в газ требовалось большое количество времени и много свободного пространства, так что конструкция была тяжелой и громоздкой. В конце 30-х годов наконец стало выпускаться ГБО, похожее на современное, хотя и имеющее различия. Грузовики оснащались баллонами, которые заправлялись газом на специальных станциях.

Современные ГБО

С момента, когда начали выпускаться первые грузовики, работающие на газе из баллона, установки несколько раз изменялись. Поколения газового оборудования (ГБО) различались видом топлива, конструкцией и системой питания. Рассмотрим каждое устройство и разницу между ними подробнее.

Первое поколение ГБО

В устройстве ГБО этого типа преимущественно используется пропан-бутановая смесь. Ею заполняется газовый баллон, устанавливаемый в салон или багажное отделение авто. Принцип работы заключается в том, что сжиженное топливо проходит через «испаритель», который доводит газ до состояния пара, а затем подается в редуктор. Это ключевое отличие от более поздних поколений газобаллонного оборудования. Позднее два этих блока в ГБО стали объединять в один. Доведенный до нужного состояния газ направляется в двигатель, где затем и сгорает.

Среди отличий газовой системы первого поколения выделяется самая низкая стоимость из всех существующих и возможность устанавливать её на самые простые автомобили с карбюраторным или инжекторным мотором. Но установка ГБО такого вида нежелательна, поскольку оно не соответствует современным требованиям и принципам безопасности. Надежные компании даже не предлагают своим клиентам такую услугу.

Второе поколение ГБО

Отличия газового оборудования первого и второго поколений ГБО незначительны. Главным образом разница заключается в замене вакуумного запорного клапана в редукторе на электромагнитный. Это дало возможность выбирать используемый вид топлива, не выходя из машины и облегчило запуск остывшего двигателя. Еще одним плюсом стало соответствие установки экологическим требованиями Евро 1. Хотя на сегодняшний день этого мало. Отрицательных отличий у ГБО второго поколения предостаточно:

  • Необходимость частой замены свечей зажигания и воздушного фильтра, поскольку они быстро забиваются и выходят из строя.
  • Запрет на использование ГБО второго поколения в европейских странах из-за низкого уровня защиты экологии.
  • Большая вероятность хлопков газа, что сильно снижает безопасность использования.

Как и в первом случае, газовое оборудование второго поколения практически нигде больше не устанавливается.

Третье поколение ГБО

По сути 3-е изменение конструкции – это не что иное, как модернизированное 2-е. Поэтому разница между поколениями ГБО также незначительна. Главное отличие кроется в автоматической коррекции подачи топлива. Это стало возможным благодаря устанавливаемому контроллеру. Он считывает показания с датчика кислорода и на их основе регулирует количество газовой смеси. Среди основных отрицательных различий газобаллонного оборудования этого поколения:

Медленная реакция на изменение скоростного режима.

Соответствие экологическим требованиям на уровне протокола Евро 2, что не позволяет эксплуатировать автомобиль в современных условиях.

Возможность установки ГБО только на инжекторный двигатель. Впрочем, все оставшиеся модернизации имеют такой же недостаток.

Этот тип оборудования считается устаревшим, как и первые два. Современным водителям рекомендуется обратить свое внимание на следующие модернизации, имеющие более значимые отличия.

Четвертое поколение ГБО

Различие ГБО этого типа и всех предыдущих заметно гораздо сильнее. Главная разница в том, что это оборудование в точности повторяет бензиновый инжектор. Все цилиндры здесь имеют свои газовые форсунки. Они снижают давление на редукторе и с помощью контроллера обеспечивают впрыск газовой смеси в то место, которому это необходимо в данный момент. Среди преимуществ это системы ГБО выделяют:

  • Поступление газа в цилиндры еще в жидкой фазе, а значит работа происходит быстрее.
  • Мощность двигателя не теряется, оставаясь на том же уровне, что и при использовании бензина.
  • Расход газа весьма экономичный.
  • Использование ГБО возможно даже при очень низкой температуре окружающей среды.

Именно такое газовое оборудование используется водителями чаще всего. И на то есть веские причины. Экономичность и цена. Соотношение стоимости установки газового оборудования на автомобиль и дальнейшего обслуживания здесь самое выгодное. Да и надежность конструкции очень высока. И это очень важное отличие от предыдущих и последующих поколений автомобильного газового оборудования.

Рекомендуется к прочтению  Регистрация переоборудований автомобилей в Санкт-Петербурге Регистрация переоборудований автомобилей по городу ->

Пятое поколение ГБО

Этот вид ГБО кардинально отличается от всех прежних. Его можно назвать не модернизацией, а самостоятельной системой. Газ здесь используется сразу в жидком виде, соответственно на изменение его состояния ресурсы не тратятся. Это ключевая разница. Постоянное давление в системе нагнетается топливным насосом, расположенным в баллоне.

Из плюсов ГБО отмечается высокая мощность двигателя, сниженный расход топлива и возможность пуска сразу на газовой смеси. Для этого бензин уже не требуется. Но и минусов у этого поколения газового оборудования предостаточно. Для начала, это высокая стоимость установки и дальнейшего обслуживания. Найти компанию, которая работает с этим оборудованием трудно, а в отсутствии конкуренции цены взвинчиваются слишком значительно.

Шестое поколение ГБО

Газовое оборудование этого поколения было разработано в Европе и на текущий момент эксплуатируется только там. Главное отличие в том, что система встраивается в штатную подачу топлива, соответственно использовать газ и бензин поочередно становится очень просто. Само ГБО имеет меньший размер и вес. Из других плюсов газового оборудования шестого поколения:

  • Соответствие экологическим требованиям.
  • Стандартный расход топлива и мощность. Они не уменьшаются при переходе на газовую смесь.
  • Простота в использовании и обслуживании оборудования.

Установить такое ГБО в России совершенно невозможно. Даже в европейских странах оно используется далеко не везде.

Если сравнивать отличия всех видов газового оборудования, то самым удобным для автовладельца в нашей стране считается ГБО четвертого поколения. Перевести свою машину на него предлагает компания Power-Gas. Большой опыт работы позволяет с одинаковой эффективностью модернизировать абсолютно любой автомобиль. Установка ГБО на газель также возможна по привлекательным ценам и в самый короткий срок.

Всё про газовое оборудование на авто (ГБО)

Газобаллонное оборудование, установленное на автомобиле, позволяет использовать в качестве топлива для двигателя не дорогой бензин, а дешевый газ. Именно ради экономии многие автовладельцы устанавливают газовое оборудование на свои авто. Но как понять, какое оборудование лучше и чем одно поколение ГБО отличается от другого?

Это и сложно и просто одновременно. Сложно – потому что ново и неизвестно, а просто – потому что ничего фантастически сложного в этом нет.

Кстати, на нашем сайте есть отличная статья об установке ГБО на автомобиль, в которой также подробно рассмотрен вопрос о порядке его регистрации в ГИБДД.

В данном материале мы рассмотрим следующие вопросы:

  1. Устройство и принцип работы газового оборудования на автомобиле;
  2. Эволюция поколений автомобильного газобаллонного оборудования: ГБО 1/2/3/4/5/6-го поколений;
  3. Как выбрать газовое оборудование на авто и какое ГБО лучше?

А внизу страницы смотрите познавательно видео о плюсах и минусах установки в автомобиль газобаллонного оборудования.

Устройство и принцип работы газового оборудования на автомобиле

Цель данной статьи – поближе познакомиться с газобаллонным оборудованием для автомобилей. А лучший способ познакомиться с любым механизмом – это понять из чего он состоит, и как это работает.

Газовое оборудование для автомобилей первого поколения (подробней о поколениях ГБО читайте ниже по тексту) состояло полностью из механических узлов. А все комплекты газобаллонного оборудования, начиная со второго поколения, имеют две основные части: механическую и электрическую.

Одним из наиболее важных элементов ГБО в автомобиле является газовый баллон. Он может быть металлическим, металло-композитным или полностью композитным. В нём находится топливный газ – обычно это либо метан, либо пропан-бутан.

Метан – это сжатый природный газ, закачанный в баллоны под очень высоким давлением.

Пропан-бутан – это сжиженный нефтяной газ, состоящий из смеси газов пропана и бутана.

Газовые установки для метана и пропан-бутана практически одинаковые, различие между ними состоит в основном в баллонах.

  • Баллоны для метана изготавливаются цилиндрической формы. Они тяжелее и толще пропановых, ведь газ в них находится под давлением 200 атмосфер.
  • А в баллонах с пропаном давление всего 15 атмосфер, и он хранится в сжиженном состоянии.

Большинство легковых автомобилей оборудованы газобаллонным оборудованием, работающим именно на пропанобутановой смеси. Поэтому в дальнейшем мы будем рассматривать устройство и принцип работы газового оборудования для авто на примере самого распространенного на сегодняшний день пропанобутанового ГБО 4-го поколения.

Пропанобутановые баллоны бывают двух видов: цилиндрические и тороидальные. Последние имеют круглую форму и предназначены для укладки в нишу под багажником вместо запасного колеса.

На баллоне для сжиженного газа установлена очень важная деталь – это мультиклапан. Он состоит из следующих основных частей:

  • входной и выходной штуцеры;
  • заправочный и расходный вентили;
  • заборная трубка;
  • поплавок уровня газа – связан с указателем уровня и автоматическим клапаном;
  • автоматический клапан – при заполнении баллона до максимально допустимого уровня во время заправки (обычно до 80%) он перекрывает входной канал;
  • указатель уровня газа в баллоне;
  • предохранительный клапан – на случай превышения давления в баллоне (обычно настроен на 25 атмосфер);
  • скоростной (расходный) клапан – на случай обрыва магистрали.

Входной штуцер через специальную трубку высокого давления (медную или пластиковую) соединяется с заправочным штуцером, который обычно устанавливают под задним бампером автомобиля либо врезают непосредственно в сам бампер.

Выходной штуцер мультиклапана также через трубку высокого давления соединяют в подкапотном пространстве с электромагнитным клапаном. Суть его работы очень проста:

  1. По умолчанию электромагнитный клапан всегда закрыт, и двигатель работает на бензине;
  2. При подаче электрического сигнала клапан открывается и переключает питание мотора с бензина на газ;
  3. Когда мы переходим на бензин или глушим автомобиль, тогда клапан автоматически закрывается.

В электромагнитном клапане установлен фильтр очистки жидкостной фазы, так как газ находится ещё в жидком состоянии и под большим давлением то и фильтр ему нужен соответствующий.

Выходной штуцер электромагнитного клапана через трубку высокого давления подключается к газовому редуктору-испарителю. Это очень важный узел автомобильного газобаллонного оборудования, который выполняет сразу несколько функций. Внутри него происходят следующие процессы:

  • На вход редуктора газ поступает в сжиженном состоянии и под высоким давлением;
  • В редукторе он испаряется, и на выходе мы его получаем в газообразном состоянии и под низким давлением (около 1 атмосферы).
  • Во время испарения газ очень сильно охлаждается, поэтому редуктор подключают к системе охлаждения двигателя, горячий антифриз из которой нагревает и редуктор, и газ до рабочей температуры.

Кроме того, газовый редуктор умеет изменять свою производительность. Делает он это в зависимости от давления во впускном коллекторе двигателя, с которым он соединен через вакуумную трубку.

Таким образом, на выходе из редуктора мы имеем газообразный пропан-бутан, который под низким давлением поступает через фильтр паровой фазы уже непосредственно на газовые форсунки. Форсунки – это то, через что газ впрыскивается непосредственно во впускной коллектор двигателя.

К коллектору газовые форсунки подключаются при помощи специальных штуцеров (ввёртышей). Эти штуцеры засверливаются во впускной коллектор как можно ближе к бензиновым форсункам, и через трубочки соединяются с газовыми форсунками.

Всё, о чем было написано выше, относится к механической части ГБО. Главным же узлом электрической части газобаллонного оборудования в автомобиле, от которого зависит правильная работа всей системы, является электронный блок управления (сокращенно – ЭБУ).

Блок управления – это компьютер, который управляет всей работой газобаллонного оборудования в автомобиле. Им оснащаются все современные комплекты автомобильного газового оборудования.

Рекомендуется к прочтению  Как работает редуктор ГБО?

Суть работы блока управления ГБО 4-го поколения заключается в том, чтобы получить данные впрыска с бензиновых форсунок, затем рассчитать относительно них необходимый впрыск газа, и подать соответствующие импульсы на газовые форсунки.

Таким образом сохраняется логика управления и особенности работы автомобиля, заложенные разработчиком. Конечно, здесь не всё так просто и в электронных «мозгах» учитывается множество параметров, которые в реальном времени корректируются под особенности работы двигателя и его эксплуатации.

Эволюция поколений ГБО для автомобилей

Некоторые автолюбители ошибочно считают, что существует газовое оборудование, например, поколения «Евро-3» или «Евро-4». Но это не правильно. Такого понятия, как «ГБО Евро-4», нет.

«Евро-3», «Евро-4», «Евро-5» – это нормы токсичности выхлопных газов в Европе, и они не имеют никакого отношения к эволюции поколений автомобильного газобаллонного оборудования. На сегодняшний день существует шесть поколений газового оборудования для установки на автомобили.

ГБО 1-го поколения

Газовое оборудование первого поколения было самым примитивным по своему устройству. Оно устанавливалось на автомобили с карбюраторными двигателями, и на инжекторные моторы с подачей газа через впускной коллектор.

Дозировка газа в ГБО первого поколения производилась через регистр мощности (грубо говоря, через краник подачи), который был установлен на шланге, идущем к смесителю на впускном коллекторе.

ГБО 2-го поколения

Второе поколение газового оборудования на авто отличается от первого лишь тем, что вместо краника, регулирующегося механическим путем (того самого регистра мощности), в системе установлен шаговый двигатель. Он также регулирует подачу топлива, но уже в автоматическом режиме при помощи блока управления.

ГБО 2-го поколения имело широкую популярность, в основном его ставили на автомобили с моноинжекторными двигателями, в которых присутствовал лямбда-зонд, так как блок управления получал информацию для регулировки подачи газа именно с этого датчика.

Газобаллонное оборудование 2-го поколения, несмотря на его примитивность и низкий КПД, можно купить и установить на авто даже сейчас. Это связано с его низкой стоимость. Цены на ГБО 2-го поколения с установкой начинаются от 10 000 руб.

ГБО 3-го поколения

Газобаллонное оборудование третьего поколения было предназначено для авто с двигателями имеющими распределенный впрыск топлива. Регулировка подачи газа в нём осуществлялась таким же шаговым двигателем, как и в оборудовании 2-го поколения, но уже не в один общий коллектор, а в каждый цилиндр отдельно.

На рынках стран СНГ такое оборудование не продавалось в принципе. У нас оно встречается лишь на некоторых автомобилях 1990-х годов выпуска, пригнанных из-за границы, и комплектовавшихся ГБО на заводском конвейере.

ГБО 4-го поколения

Газовое оборудование 4-го поколения – это самое распространенное на сегодняшний день газобаллонное оборудование для автомобилей. Оно предназначено для установки на машины с инжекторным двигателем, имеющим распределенный впрыск топлива в цилиндры.

При установке ГБО 4-го поколения, на автомобиль параллельно штатному бензиновому инжектору ставится отдельный газовый инжектор, который состоит из блока управления, редуктора и газовых форсунок. Принцип его работы мы уже рассмотрели выше.

На рынке представлено множество моделей газового оборудования 4-го поколения, на которое цена комплекта с установкой колеблется в пределах 20-40 тыс. руб. (в зависимости от комплектации и производителя).

Стоимость ГБО 4-го поколения, конечно, выше чем второго, но зато его эксплуатационные характеристики (расход топлива, надежность, стоимость обслуживания) лучше на порядок. Поэтому мы рекомендуем устанавливать на автомобили газовое оборудование именно 4-го поколения.

ГБО 5-го поколения

Пятое поколение газового оборудования для авто отличается от 4-го жидкой подачей газа (пропана) в цилиндры, то есть газ не переходит из жидкого состояния в газообразное.

Работает такая система следующим образом:

  • В газовом баллоне ГБО 5-го поколения установлен насос, как в бензобаке;
  • Газ под давлением, нагнетаемым насосом, подается на рампу с форсунками;
  • Форсунки впрыскивают жидкий газ непосредственно в коллектор.

Таким образом, в газовом оборудовании пятого поколения отсутствует газовый редуктор. Эта система предназначена для автомобилей, на которых невозможна установка ГБО 4-го поколения, либо если это бывает проблематично (например, сложно вывести подогрев газового редуктора).

Стоимость газобаллонного оборудования пятого поколения существенно выше 4-го, и с учетом установки достигает размеров 80-100 тыс. руб. Причем примерно две трети от стоимости оборудования – это цена топливного насоса, который к тому же довольно часто выходит из строя из-за высокого содержания примесей в газе.

ГБО 6-го поколения

В основе ГБО 6-го поколения также лежит принцип жидкой подачи газа, как и в 5-ом поколении, но уже не через отдельный газовый инжектор, а через штатную систему впрыска топлива автомобиля.

Для того чтобы осуществлять подачу жидкого газа, в топливопровод между двигателем и бензобаком автомобиля врезается специальный блок клапанов – селектор топлива. При помощи этого селектора и происходит переключение подачи топлива в систему: с бензина на газ, и наоборот.

Таким образом, в ГБО 6-го поколения отсутствует не только газовый редуктор, но и газовые форсунки. Подача газа осуществляется непосредственно форсунками инжектора двигателя.

Газовое оборудование 6-го поколения официально пока ещё не продается в России. Но многие специалисты считают, что стоимость такой системы будет еще выше, чем ГБО пятого поколения, так как селектор топлива – это уникальная запатентованная технология, которая дешевой точно не будет.

Какое ГБО для автомобиля выбрать лучше?

При выборе ГБО важно знать, что все узлы газового оборудования подбираются к каждому автомобилю индивидуально:

  1. Баллоны, как правило, выбирают объемом не меньше, чем бензиновый бак в машине. Но обычно ставят баллон максимального размера, который влезает в посадочное место под запаску.
  2. Мультиклапан, редуктор, газовые магистрали (трубки) выбираются в зависимости от мощности двигателя.
  3. Газовые форсунки подбирают в зависимости от мощности, приходящейся на один цилиндр.

Желательно выбирать все узлы и комплектующие ГБО, сделанные одним производителем. Так вы существенно снизите риск возникновения проблем в дальнейшем при его эксплуатации.

Выбирая газобаллонное оборудование для авто, обязательно убедитесь в его качестве. Производителей хорошего автомобильного газового оборудования не так много. Например, хорошо себя зарекомендовали комплекты ГБО следующих марок:

  • BRC (Италия – США)
  • OMVL (Италия)
  • Lovato (Италия)
  • Prins (Нидерланды)
  • Digitronic (Польша)

Однако сегодня довольно часто встречаются как комплекты никому не известных производителей откровенно низкого качества, так и множество подделок под оборудование известных брендов. Поэтому при выборе ГБО будьте предельно внимательны.

Если вы видите газовое оборудование с сомнительным названием, или продавец не может вам как-то рассказать про него точно, или установщик при настройке теряется и не может его долго подключить – это значит, что с ним что-то не то.

Также стоит отметить, что, на наш взгляд, качество работы ГБО примерно на две трети зависит от качества форсунок, поэтому на них экономить мы категорически НЕ рекомендуем.

Хорошее качественное газобаллонное оборудование, которое ввозится в страну через официальных дилеров или производителей, без проблем устанавливается на автомобиль и настраивается один, максимум два раза, после чего безотказно служит до очередного технического обслуживания.

В любом случае не торопитесь с выбором, и не торопитесь на месте. Если у вас возникли сомнения в том или ином оборудовании, езжайте домой, откройте интернет и поищите отзывы владельцев. Установка газового оборудования на автомобиль – это очень ответственное мероприятие, поэтому спешка тут совершенно ни к чему.

Видео: плюсы и минусы установки ГБО на авто

Источник https://progbo.com/pokoleniya/gbo-2-go-pokoleniya

Источник https://power-gas.ru/articles/otlichiya-pokolenij-gbo

Источник https://unit-car.com/ustroystvo/42-vidy-gbo-dlya-avtomobilej.html

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
