Регулировка сцепления урал 4320 с двигателем камаз

Педали сцепления УРАЛ 4320 5557: наладка полного и свободного ходов

Пневмогидравлический усилитель автомобиля Урал-4320 — составная часть системы сцепления этого авто, уменьшающая усилие, которое прилагается на педаль. ПГУ состоит из трёх узлов:

  • пневмоцилиндр;
  • система слежения;
  • индикатор изношенности накладок на ведомом диске.

Во время работы происходит передача в ПГУ давления той жидкости, которая находится внутри основного цилиндра. Вследствие этого срабатывают поршни усилителя, а также устройства слежения. В момент отпускания происходит снижение давления на поршне системы слежения, вследствие чего данный механизм вместе с поршнем ПГУ возвращается в начальную позицию.

Как прокачать ПГУ на Урале-4320

Когда заменяется тормозная жидкость либо ремонтируется гидравлическая часть привода, система прокачивается в такой последовательности:

  • в компенсационный бак вливается тормозная жидкость;
  • снимается колпак, защищающий клапан, на этот клапан надевается шланг прокачки, затем клапан отворачивается на 50-75% оборота, а шланг с одной стороны погружают в прозрачную ёмкость, в которой уже содержится тормозная жидкость;
  • ослабляется гайка, в момент возникновения первых же капель тормозной жидкости она затягивается;
  • выжимается сцепление, клапан должен быть открытым, затем педаль постепенно отпускается после закрытия клапана до момента прекращения выхода воздушных пузырьков из шланга. Когда воздушные пузырьки с жидкостью прекращают выходить, клапан прокачки затягивается.

Во избежание засасывания воздуха основным цилиндром во время прокачки необходимо обеспечивать содержание жидкости внутри компенсационного бака на уровне более 50% объёма этого бака, кончик шланга должен находиться всё время в жидкости.

Признак того, что ПГУ прокачан полностью — внезапное повышение усилия, прикладываемого на педаль, во время передвижения её на 3,5-4 см с момента выбора свободного хода.



Запасные части для грузовых автомобилей Урал, Краз, МАЗ, Камаз. Детали двигателей ЯМЗ-236, ЯМЗ-238

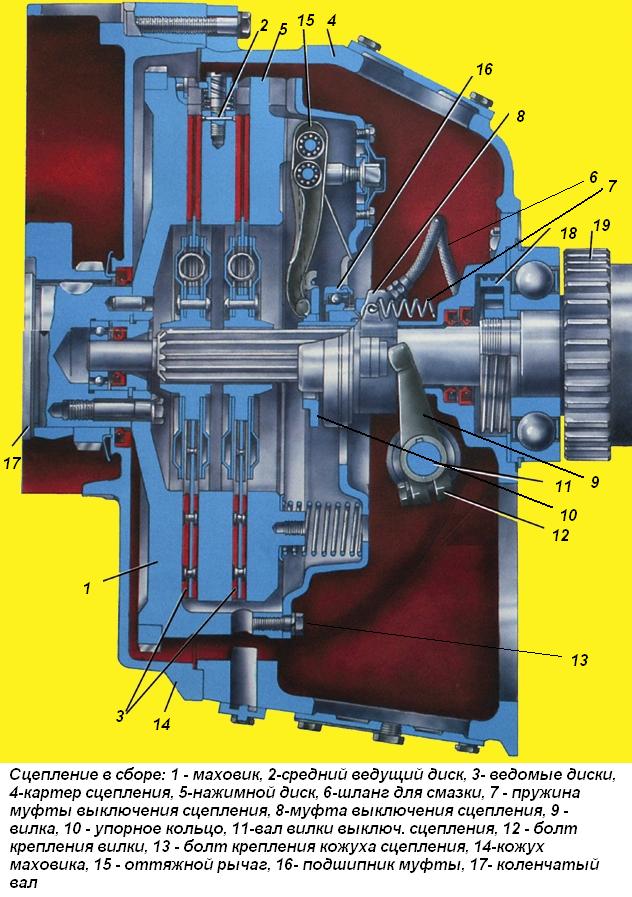

Сцепление автомобиля Урал-4320, Урал-5557 и его детали

Двухдисковое сцепление автомобилей Урал-4320, 5557

Двухдисковое сцепление для автомобилей Урал имеет следующие модели и комплектации: ЯМЗ-236К, ЯМЗ-238, ЯМЗ-238Н, ЯМЗ-236КМ, ЯМЗ-238М, ЯМЗ-238НМ. Сцепление Урал-4320, 5557 – двухдисковое, сухое, фрикционного типа, с периферийным расположением цилиндрических пружин. Диски ведомые сцепления Урал-4320, 5557 диаметром 400 мм, с гасителем крутильных колебаний пружинно-фрикционного типа, с накладками фрикционными на асбестовой основе. Муфта выключения сцепления Урал-4320, 5557 со специальным радиально-упорным подшипником, при выключении перемещается к двигателю. Сцепления автомобилей Урал комплектаций ЯМЗ-236, ЯМЗ-238 одинаковы по конструкции и отличаются лишь количеством нажимных пружин. Сцепление ЯМЗ-238 может выполняться в герметизированном варианте. Рис. 7. Сцепление автомобиля Урал-4320, 5557 (ЯМЗ-238) 1 – шток; 2 – кольцо; 3 – тарельчатая пружина; 4 – планка; 5 – оттяжной рычаг; 6 – вилка оттяжного рычага; 7 – регулировочная гайка; 8 – распорная пластина: 9 – стопорная пластина; 10 – петля пружины оттяжного рычага; 11 – муфта выключения сцепления с подшипником; 12 – шланг подачи смазки к муфте выключения сцепления; 13 – вилка выключения сцепления; 14 – упорное кольцо оттяжных рычагов; 15 – вал вилки выключения сцепления; 16 – кожух сцепления; 17 – нажимная пружина; 18 – термоизолируюшая прокладка; 19 – нажимной диск; 20 – маховик; 21 – ведомые диски; 22 – средний ведущий диск; 23 – отжимная пружина; D – минимальный ход выжимной муфты Кожух 16 (рис. 7) сцепления Урал-4320, 5557, штампованный из листовой стали, с нажимным диском 19 в сборе устанавливается на маховике 20 двигателя, а ведомые диски 21 – на шлицевой части первичного вала коробки передач. Передний и задний ведомые диски сцепления Урал-4320, 5557 не взаимозаменяемы и устанавливаются в определенном положении. Ведомые диски сцепления Урал-4320, 5557 зажимаются постоянным усилием цилиндрических нажимных пружин 17 между маховиком двигателя, средним и нажимным дисками. Сцепление ЯМЗ-236К имеет восемнадцать нажимных пружин, сцепление ЯМЗ-238 – двадцать пружин. Под пружины со стороны нажимного диска подложены термоизолирующие прокладки 18. Нажимной и средний ведущий диски Урал-4320, 5557 связаны с маховиком четырьмя шипами, находящимися на наружной поверхности дисков. В зажатом состоянии ведомые диски передают крутящий момент двигателя на первичный вал коробки передач. Выключение сцепления производится муфтой 11. Муфта с подшипником, перемещаясь в сторону двигателя, отводит нажимной диск от ведомого диска, передавая усилие через четыре жестких оттяжных рычага 5. Рабочий ход муфты выключения сцепления Урал-4320, 5557, с учетом свободного хода, должен быть не менее 18,2 мм (размер «D»). Величина свободного хода регулируется механизмом выключения сцепления. Упорное кольцо оттяжных рычагов перемещается в сторону коробки передач на 27 мм за счет допустимого износа фрикционных накладок. Гарантированные зазоры между ведомыми дисками и поверхностями трения маховика, среднего ведущего и нажимного дисков при выключении сцепления Урал-4320, 5557 по мере износа накладок обеспечиваются механизмом автоматической регулировки отхода среднего диска.

Он состоит из штоков 1, закрепленных в каждом из четырех шипов среднего ведущего диска, разрезных колец 2, для перемещения по штоку которых необходимо определенное усилие, упорных планок 4, которые крепятся с кожухом сцепления болтами к маховику, и тарельчатых пружин 3, установленных на штоке между кольцом 2 и планкой 4. При выключении сцепления Урал-4320, 5557 нажимной диск 19 отходит назад не менее чем на 2 мм, и освобождает задний ведомый диск 21. Средний ведущий диск сцепления 22 под действием пружины 23 так же отходит назад, до упора кольца 2 в планку 4 через тарельчатую пружину, на величину 1,2±0,1 мм, освобождая передний ведомый диск. По мере износа фрикционных накладок сцепления Урал-4320, 5557 средний ведущий диск под действием нажимных пружин нажимного диска перемещается к маховику, кольца 2 при этом упираются в кожух сцепления, перемещаясь по штокам 1 и сохраняя размер между кольцами и тарельчатыми пружинами. При установке сцепления Урал-4320, 5557 с механизмом автоматической регулировки отхода среднего диска на маховик соблюдать следующий порядок: Установить передний ведомый диск. Установить средний ведущий диск со штоками. Установить задний ведомый диск сцепления. Установить нажимной диск с кожухом в сборе, закрепив его на маховике при помощи восьми коротких болтов. Надеть разрезные кольца 2 на штоки 1 до упора в кожух сцепления. Надеть четыре тарельчатые пружины выпуклой стороной к разрезным кольцам. Установить четыре упорных планки и закрепить их с кожухом к маховику при помощи восьми длинных болтов. После установки сцепления Урал-4320, 5557 на маховик убедиться в том, что кольца на штоках стоят с упором в кожух, обеспечивая зазор 1,2±0,1 мм между кольцами и тарельчатыми пружинами при включенном сцеплении. При износе накладок ведомых дисков торец муфты выключения сцепления Урал-4320, 5557 упрется в торец крышки подшипника первичного вала коробки передач; в этом случае изношенные накладки ведомых дисков заменить новыми. Отсутствие свободного хода муфты выключения сцепления Урал-4320, 5557 приведет к выходу из строя нажимного подшипника и усиленной пробуксовке ведомых дисков. Свободный ход муфты выключения сцепления Урал-4320, 5557 (размер «А») регулировать изменением длины тяги механизма выключения или длины штока цилиндра усилителя. Регулировка сцепления автомобилей Урал-4320, 5557 При сборке нажимного диска сцепления (корзина) Урал-4320, 5557 с кожухом в сборе отрегулировать положение упорного кольца. Эту регулировку производить в приспособлении, имеющем установочный размер 27±0,1 мм (рис. регулировочными гайками 6 оттяжных рычагов при фиксированном положении кожуха и нажимного диска.

Рис. 8. Приспособление для сборки нажимного диска (корзины) Урал-4320, 5557 с кожухом в сборе 1 – подставка; 2 – направляющий штифт; 3 – болт крепления кожуха; 4 – упорное кольцо оттяжных рычагов; 5 – оттяжной рычаг; 6 – регулировочная гайка; 7 – стопорная пластина; 8 – опорная пластина; 9 – нажимной диск Регулировкой обеспечить размер «В», равный 64±0,1 мм, при этом упорные поверхности всех четырех оттяжных рычагов 5 должны одновременно касаться упорного кольца 4. Перекос упорного кольца приведет к неравномерному отходу нажимного диска при выключении сцепления Урал-4320, 5557 или ненормальной его работе. После регулировки положения упорного кольца регулировочными гайками 6 установить стопорные 7 и опорные 8 пластины регулировочных гаек. Завернуть все восемь болтов крепления стопорных и опорных пластин, установив пружинные шайбы под головки болтов. В случае использования нажимного диска с кожухом в комплекте с ведомыми дисками после ремонта, на которых установлены фрикционные накладки толщиной 4,15 мм, при регулировке положения упорного кольца размер «В» установить равным 67±0,1 мм. Привод выключения сцепления Урал-4320, и его компоненты Привод выключения сцепления Урал-4320, 5557 механический, с усилителем пневматического типа.

Сцепление Урал 4320, 5557: техобслуживание

Момент включения крана пневматического регулируется при наличии воздушного давления в пневмосистеме автомобиля так:

  • от крана 5 отсоединить шланг 17 (рис.);
  • открутить болт 2 регулировочный, обеспечив расстояние зазора между штоком крана и болтом;
  • на педаль сцепления 14 до упора надавить;
  • до момента открытия клапана крана болт 2 закрутить (выход воздуха из магистрали управляющей крана 5);
  • болт 2 регулировочный довернуть на 0,5-1,0 оборота, контргайкой 3 законтрить.

Особенности демонтажа и монтажа сцепления

Перед демонтажем сцепления с мотора нужно предварительно вкрутить до упора в диск нажимной в кожух четыре болта стяжных М10Х1, 25X62, далее выкрутить болты, фиксирующие кожух сцепления с маховиком.

Когда идет процесс обратной установки сцепления на мотор, после прикручивания к маховику болтов фиксации кожуха, выкрутить из диска нажимного болты стяжные.

Перед монтажом диска нажимного с кожухом на мотор проконтролировать положение кольца упорного 4 рычагов оттяжных. Для проверки диск нажимной в сборе без болтов стяжных смонтировать на подставку контрольную или на маховик со вставкой, который должен обеспечивать установочный размер Л=(29нь0,1) мм. Параметр В должен равняться (54±:0,3) мм, по отношению к торцу Тх биение торца Т2 упорного кольца — не превышающее 0,4 мм.

Если положение упорного кольца нарушено, следует его наладить гайками на приспособлении и восстановить размер В. Не рекомендуется выполнять указанную регулировку на машине.

Диски ведомые при монтаже сцепления нужно оправкой сцентрировать по отношению к оси коленчатого вала.

При соединении коробки передач с силовой установкой, нужно обеспечить соосность переднего подшипника оси и первичного вала.

Регулировка сцепления урал 4320 с двигателем камаз

Во время эксплуатации автомобиля могут возникнуть следующие неисправности: неполное включение (сцепление пробуксовывает) или неполное выключение (сцепление ведет).

При неполном включении сцепления с увеличением частоты вращения коленчатого вала двигателя автомобиль или (при отпущенной педали сцепления) не трогается с места, или скорость его увеличивается очень медленно,

В кабине при этом ощущается запах горелых фрикционных накладок ведомых дисков.

Ведомые диски пробуксовывают в результате:

— отсутствия зазора между подшипником муфты выключения сцепления и упорным кольцом при отпущенной педали сцепления.

При отсутствии зазора нажимной диск не полностью прижимается к ведомому диску. Для устранения этой неисправности обеспечить зазор между подшипником муфты и упорным кольцом, проверив и отрегулировав свободный ход педали сцепления;

— замасливания дисков сцепления.

Эта неисправность возникает в результате попадания смазочного материала в полость картера сцепления через уплотнения первичного вала коробки передач или заднего конца коленчатого вала двигателя, а также при чрезмерном смазывании подшипника муфты выключения сцепления.

Попадание смазочного материала на поверхности трения дисков способствует их проскальзыванию. Сцепление необходимо снять и промыть диски бензином;

— износа фрикционных накладок и поверхностей трения маховика среднего ведущего и нажимного дисков. При небольшом — износе накладок неисправность устранить регулировкой свободного хода педали сцепления.

При повышенном износе накладок, поверхностей трения маховика и дисков изношенные детали заменить;

— усадки или поломки нажимных пружин. Заменить пружины.

При неполном выключении сцепления ощущается затрудненное включение передач, сопровождающееся ударами зубьев шестерен коробки передач. Неисправность может возникнуть по следующим причинам:

— наличие большого зазора между подшипником муфты выключения сцепления и упорным кольцом. Это происходит из-за того, что привод выключения сцепления не обеспечивает необходимого хода рычага вала вилки выключения сцепления (уменьшенный полный ход, увеличенный свободный ход педали сцепления). Неисправность устраняется проверкой и регулировкой полного или свободного хода педали сцепления;

— перекос или коробление ведомого диска, неодинаковый зазор между дисками вследствие их коробления, а в отдельных местах и отсутствие зазора. Это чаще всего возникает при перегреве сцепления в результате пробуксовки. Неисправность устранить заменой покоробленных дисков.

Разрушение и обрыв фрикционных накладок. Куски накладки заклиниваются между ведомым и ведущим дисками и не позволяют полностью выключить оцепление. Разрушенные накладки заменить;

— перекос нажимного диска. При выключении сцепления нажимной диск частью своей рабочей поверхности продолжает прижиматься к ведомому диску.

Снять нажимный диск с кожухом в сборе, установить на приспособление, проверить и отрегулировать положение упорного кольца.

Демонтаж сцепления

Снять коробку передач. Завернуть в резьбовые отверстия бобышек нажимного диска 12 (рис. 2) четыре стяжных болта

8 до соприкосновения головок болтов с кожухом 10. Отвернуть болты крепления кожуха сцепления и снять нажимной диск 5 (см. рис. 1) в сборе с кожухом.

Снять ведомые диски 3 и средний ведущий диск 2.

Регулировка положения упорного кольца сцепления. Нажимной диск в сборе с кожухом установить на приспособление 16 (см. рис. 2) или на маховик со вставкой, обеспечивающей установочный размер «А», равный 29 ± 0,1 мм.

Закрепить кожух 10 сцепления болтами.

Ослабить затяжку стяжных болтов 8, отвернув их на два-три оборота.

Разогнуть края запорных пластин 4 и отвернуть болты 2.

Снять пластины 4, 1 и стопорные шайбы 19.

Вращением гаек 3 отрегулировать положение упорного кольца 7 оттяжных рычагов.

Размер «В» после регулировки должен быть равен 54 ± 0,3 мм, биение торца Т2 упорного кольца относительно торца Т1 — не более 0,4 мм. При этом опорные поверхности концов всех оттяжных рычагов 14 должны одновременно касаться упорного кольца.

Регулировка положения упорного кольца после установки сцепления на двигатель запрещается.

Закончив регулировку, установить (предварительно выпрямленные) стопорные шайбы 19. Установить опорные пластины 1, пластины 4 и закрепить их болтами 2.

Отогнуть концы запорных пластин 4, предотвратив этим отворачивание болтов 2. Через отверстия пластин 4 и 1 отогнуть стопорные шайбы 19.

Затянуть стяжные болты 8.

Отвернуть болты крепления кожуха сцепления и снять нажимный диск в сборе с кожухом с приспособления 16.

Разборка нажимного диска в сборе с кожухом

Разогнуть края запорных пластин 4 и отвернуть болты 2. Снять пластины 4, 1 и стопорные шайбы 19.

Установить нажимный диск на пресс и поджать кожух 10 сцепления. Из резьбовых отверстий бобышек нажимного диска вывернуть стяжные болты 8.

Отвернуть регулировочные гайки 3.

С помощью пресса ослабить усилие нажимных пружин и снять кожух сцепления.

Снять установленные на бобышках нажимного диска пружины 9 и шайбы 11 вместе с термоизоляционными подкладками 13, а также упорное кольцо 7, стопорные шайбы осей 18, соединяющих оттяжные рычаги 14 с нажимным диском.

Выбить оси и снять рычаги в сборе с вилками 15 и пружинами 5.

Из отверстий рычагов извлечь ролики игольчатых подшипников.

Снять стопорные шайбы осей 17, соединяющих оттяжные рычаги с вилками 15, и пружины 5 вместе с петлями 6.

Выбить оси 17 и снять вилки рычагов. Из отверстий рычагов извлечь ролики игольчатых подшипников.

Средний ведущий диск 2 (см. рис. 1) разбирать только в случае необходимости шлифования рабочих поверхностей трения или для замены деталей механизмов автоматической регулировки положения диска.

Разборка картера сцепления

Отвернуть стяжной болт рычага 19 (см. рис. 3) и снять рычаг с вала вилки выключения сцепления.

Отсоединить шланг 6 (см. рис. 1), пружины 7 муфты выключения сцепления и снять муфту 8 с направляющей крышки подшипника первичного вала коробки передач. Из резьбовых отверстий картера сцепления вывернуть масленки.

Отвернуть стяжкой болт 12 и переместить вилку 9 по валу 11.

Удалить из паза — вала сегментную шпонку.

С помощью медной выколотки выбить из отверстий картера сцепления вал II вилки выключения сцепления вместе с заглушкой.

При необходимости замены втулок выпрессовать их с помощью оправки, предварительно удалив из отверстия левой опоры картера детали сальника вала вилки выключения сцепления (крышку, войлочное и резиновое кольца).

Контроль технического состояния и ремонт

Детали сцепления после разборки промыть в керосине, просушить и определить их пригодность к дальнейшей эксплуатации.

В случае ослабления крепления ступиц ведомых дисков или фрикционных накладок расклепать заклепки или заменить их новыми.

При поломке пружин демпфера ведомого диска или осевом перемещении пружин в отверстиях диска заменить ведомый диск в сборе.

Замене также подлежат:

— фрикционные накладки ведомых дисков при наличии больших задиров, отслоения или износа до заклепок; нажимные пружины при наличии трещин и обломов;

— оси оттяжных рычагов, имеющие бринеллированную рабочую поверхность;

— изношенные ролики игольчатых подшипников. Размеры новых фрикционных накладок и отверстий в них под заклепки должны соответствовать приведенным на рис. 4.

При контроле состояния деталей проверить изменение упругости пружин муфты выключения сцепления.

Усилие при растяжении пружины до длины L = 115 мм должно быть не менее 4,4 кгс.

Не допускается эксплуатация среднего ведущего и нажимного дисков, имеющих сквозные трещины и коробление. В то же время небольшие тепловые трещины на поверхности трения дисков не являются признаком для выбраковки.

Коробление, задиры, неплоскостность и неравномерный износ поверхностей трения среднего ведущего и нажимного дисков допускается устранять шлифованием.

Толщина металла, снятого при шлифовании нажимного диска, не должна превышать — 1,3 мм.

Толщина среднего ведущего диска после шлифования должна быть не менее 23,66 мм.

При износе втулок 2 (рис. 5) вала вилки выключения сцепления свыше диаметра 25,1 мм втулки заменить.

Заменять втулки с помощью оправок и пресса.

Внутренние поверхности запрессованных втулок обработать в линию до диаметра 25 +0,025 .

Несоосность обработанных отверстий втулок проверить калибром диаметром 24,99 мм.

Непараллельность общей оси втулок и торца «Т» должна быть не более 0,1 мм на длине 100 мм.

В случае замены подшипника муфты выключения сцепления новый подшипник напрессовать до упора внутреннего кольца в торец муфты.

Собрать картер сцепления и средний ведущий диск в порядке, обратном разборке. При сборке среднего ведущего диска на трущиеся поверхности осей и втулок отжимных рычагов нанести смазочный материал Литол-24. После затяжки осей отжимных рычагов стопорные шайбы отогнуть с обеих сторон.

После сборки проверить работу механизмов автоматической регулировки положения среднего ведущего диска.

При установке диска на плиту отжимными рычагами пружины не должны закручиваться под действием веса диска и должны возвращать диск в исходное положение после прижатия его до соприкосновения с плитой.

Устанавливая рычаг 19 (см. рис. 3) на шлицы вала вилки выключения сцепления, следить, чтобы меченый зуб рычага входил в меченую впадину вала (метки b).

Сборка нажимного Диска с кожухом

Перед сборкой детали должны быть сухими и чистыми. При сборке сферические поверхности трения регулировочных гаек 3 (см. рис. 2), кожуха 10 сцепления, оттяжных рычагов 14 и рабочие пазы упорного кольца 7, а также ролики игольчатых подшипников смазать смазочным материалом Литол-24.

В процессе сборки нажимного диска и регулировки положения упорного кольца оттяжных рычагов следить за чистотой рабочих поверхностей приспособления 16.

Попадание грязи и металлической стружки на поверхность трения нажимного диска и фланец кожуха сцепления недопустимо.

Собрать нажимной диск в следующем порядке.

В отверстие оттяжного рычага 14 установить 20 роликов игольчатого подшипника оси 17.

Для облегчения сборки игольчатого подшипника на стенку отверстия оттяжного рычага нанести тонкий слой смазочного материала Литол-24 и установить в отверстие шесть — восемь роликов.

Затем вставить в отверстие рычага разрезную текстолитовую втулку (рис. 6) и установить остальные ролики.

При установке нового игольчатого подшипника комплектовать его из роликов одной размерной группы.

Совместив отверстия вилки 15 (см. рис. 2) и рычага 14, вставить ось 17, вытолкнув при этом разрезную втулку из отверстий рычага и вилки.

Аналогично с помощью разрезной втулки собрать второй игольчатый подшипник и установить оттяжной рычаг в паз бобышки нажимного диска.

Совместив отверстие рычага с отверстиями бобышки, вставить ось 18, вытолкнув при этом разрезную втулку из отверстий рычага и бобышки.

В кольцевые проточки оси 18 установить стопорные шайбы.

На ось 17 установить пружину 5 вместе с петлей 6, а в кольцевые проточки оси — стопорные шайбы.

Аналогичным образом установить и закрепить остальные оттяжные рычаги и пружины упорного кольца. Установить и петлями 6 закрепить упорное кольцо 7.

Подсобранный нажимной диск установить на приспособление 16 или маховик со вставкой, обеспечивающей установочный размер «А», равный 29 ± 0,1 мм.

На бобышки нажимного диска установить шайбы 11 вместе с термоизоляционными подкладками 13 и нажимные пружины 9.

Если рабочая поверхность нажимного диска подвергалась шлифованию, то для сохранения суммарного усилия нажимных пружин подложить под термоизоляционные подкладки металлические шайбы. Толщина шайб должна быть равна толщине снятого в процессе шлифования диска металла.

Установить на нажимные пружины кожух сцепления. Обеспечить вертикальное положение вилок 15 оттяжных рычагов и с помощью пресса сжать пружины.

Закрепить кожух сцепления болтами. В качестве средства для обеспечения вертикального положения вилок оттяжных рычагов могут быть использованы трубки, установленные через отверстия кожуха сцепления на резьбовые концы вилок.

Завернуть гайки 3 и с их помощью отрегулировать положение упорного кольца 7 оттяжных рычагов.

Закончив регулировку, установить (предварительно выпрямленные) стопорные шайбы 19. Установить опорные пластины 1, пластины 4 и закрепить их болтами 2. Отогнуть концы запорных пластин на грани болтов крепления. Через отверстия пластин 4 и 1 отогнуть стопорные шайбы 19.

В резьбовые отверстия бобышек нажимного диска завернуть четыре стяжных болта 8. Отвернуть болты крепления кожуха сцепления и снять нажимной диск в сборе с кожухом с приспособления.

Установка сцепления на двигатель

Перед установкой сцепления заложить в полость заднего конца коленчатого вала (под передний подшипник первичного вала коробки передач) 15 г смазочного материала 158. Чистой тканью, слегка смоченной в бензине, протереть поверхности трения маховика, среднего ведущего и нажимного дисков.

Установить в маховике ведомый диск 3 (см. рис. 1) таким образом, чтобы более длинная часть ступицы диска была направлена к двигателю.

Нанести на рабочие поверхности трения отжимных рычагов среднего ведущего диска 2 смазочный материал Литол-24 и вставить диск в маховик. При этом шипы диска должны войти в пазы маховика.

При нажатии на диск он должен легко перемещаться в пазах маховика и возвращаться в исходное положение под действием отжимных рычагов.

Установить второй ведомый диск З, расположив длинную часть ступицы диска в сторону от двигателя. Ведомые диски центрировать относительно оси коленчатого вала двигателя с помощью шлицевой оправки, вставив ее конец в отверстие переднего подшипника первичного вала коробки передач.

Рекомендуется к прочтению  Пропало сцепление в машине. Действия при поломке сцепления в вашем автомобиле. Что делать, если нет сцепления

Установить нажимной диск в сборе с кожухом и закрепить кожух сцепления болтами. Закрепив кожух, отвернуть четыре стяжных болта.

Установить и закрепить коробку передач. Проверить качество монтажа сцепления и коробки передач на работающем двигателе при частоте вращения коленчатого вала 1800— 2000 об/мин, проконтролировав:

— отсутствие заеданий деталей механизма (привода) выключения сцепления;

— чистоту выключения сцепления при полном нажатии на педаль. В этом положении педали сцепления включение I передачи и передачи заднего хода должно производиться без скрежета, а при включенной IV передаче — отсутствовать вращение вторичного вала.

Регулировка полного и свободного хода педали сцепления. Полный ход педали 2 (рис. 3), который должен составлять 195 мм, регулировать с помощью ограничителя 12.

Для регулировки свободного хода педали сцепления отсоединить тягу 17 от рычага 19. Ослабить затяжку контргайки вилки тяги.

Вращением вилки в необходимом направлении изменить длину тяги 17 для увеличения или уменьшения зазора между торцами упорного кольца и подшипника муфты выключения сцепления.

Соединить тягу с рычагом 19 и проверить величину свободного хода педали сцепления. Если она соответствует 30—40 мм, затянуть контргайку вилки.

Допускается переставлять рычаг 19 на один шлиц вала (относительно меток b, расположенных на торцах вала и рычага), если резьба тяги 17 при регулировке использована полностью.

Так же смотрим статью «Сцепление автомобиля КамАЗ», так как сцепление в принципе одинаковое.

Руководство по эксплуатации и ремонту Урал-4320 и перечень основных неисправностей

Урал-4320: руководство по эксплуатации и ремонту содержит различные рекомендации для водителя. В инструкции приведен перечень основных неисправностей, способы их устранения и периодичность проведения ТО.

Транспортное средство

Эксплуатация и обслуживание

Техническое обслуживание бывает следующих видов:

Эксплуатация и обслуживание

  • ежедневное;
  • в начальный период использования;
  • первичное;
  • вторичное;
  • сезонное.

Ежедневное обслуживание водитель должен проводить перед выездом транспортного средства на дорогу и по возвращении в гараж.

Такие работы включают в себя проверку уровня масла, осмотр основных узлов и устройств, а также регулировку сцепного механизма и зазоров.

Как завести Урал

Перед запуском силового агрегата рекомендуется проверить уровень заряда аккумуляторных батарей, наличие достаточно количества топливной жидкости в баке. Если температура окружающей среды ниже -10°С, необходимо запустить систему подогрева двигателя. Рабочая жидкость должна прогреться до +40°С.

Кабина водителя

Для того чтобы завести мотор Урала, необходимо:

  1. Нажать кнопку ввода, которая находится на задней части корпуса спидометра.
  2. Удерживать кнопку в течение 4 секунд, пока не появятся характерные звуки.
  3. Повернуть ключ зажигания.

Неисправности и ремонт

Основные неисправности и ремонт Урала-4320:

Ремонт техники

  1. Не запускается подогревательное устройство. Причина поломки может быть связана с нарушением температурного режима в корпусе вентилятора. Нужно отогреть корпус и жидкостный насос. В некоторых случаях может потребоваться разборка системы двигателя.
  2. Неисправное рулевое управление становится следствием износа рулевых тяг, ослабленного крепления, наличия воздуха в системе. В этом случае следует заменить все износившиеся детали, устранить негерметичность и затянуть крепления.
  3. Если слышен посторонний шум во время работы раздатки, необходимо отрегулировать подшипники, заменить поврежденные элементы, зачистить поверхность шлицев.

Как разбортировать колесо Урал-4320

Согласно инструкции по ремонту, для того чтобы разбортировать колесо на Урале, необходимо:

Как разбортировать колесо

  1. Установить транспортное средство на специальную платформу и поднять его при помощи домкрата.
  2. Открутить крепежные гайки и болты.
  3. Демонтировать колесный механизм.
  4. Спустить камеру и прожать участки, где обод соприкасается с шиной.
  5. При помощи стального уголка разъединить диск и шину.
  6. Демонтировать покрышку, немного придавливая ее.
  7. Как только вся сторона окажется снаружи, медленно вытащить камеру.

Как развести колодки

Для того чтобы развести колодки, нужно:

Развод колодок

  1. Установить транспорт на ручник.
  2. Открутить крепежные элементы с переднего ведущего моста.
  3. Зафиксировать противоположное колесо в неподвижном положении.
  4. Приподнять автомобиль при помощи домкрата.
  5. Демонтировать колесо.
  6. Надавить на тормозной цилиндрический элемент и развести колодки при помощи отвертки, которую нужно вставить между регулируемыми механизмами.
  7. Сбрызнуть устройство специальной смазочной смесью.
  8. Открутить крепежный болт с тормозного суппорта.
  9. Извлечь тормозные колодки.

Как прокачать тормоза

Для того чтобы прокачать тормоза, необходимо:

Прокачка колеса

  1. Проверить уровень рабочей жидкости.
  2. Разблокировать регулятор давления задней тормозящей системы.
  3. Очистить впускной клапан от накопившейся грязи.
  4. Убрать защитный колпак.
  5. Надеть на выпускной клапан шланг и опустить его в емкость с тормозной жидкостью.
  6. Отвернуть клапан воздуха на пол-оборота.
  7. Когда жидкость перестанет вытекать, закрутить выпускной клапан.

Поломки и неисправности тормозной системы Урала-4320:

  • износ фрикционных накладок;
  • заклинивание тормозов;
  • частое срабатывание регулятора уровня давления.

Как прокачать ГУР

Процедура прокачки гидроусилителя руля:

Прокачка ГУР

  1. Проверить уровень топливной жидкости в баке, при необходимости долить до максимальной отметки.
  2. При помощи домкрата приподнять переднюю часть автомобиля.
  3. Закрепить транспортное средство в этом положении.
  4. Отключить мотор и проверить исправность рулевого колеса, сделав по 3 оборота в каждую сторону.
  5. Еще раз долить жидкость.
  6. Завести двигатель и провернуть руль до упора.
  7. Заглушить мотор.
  8. Опустить переднюю часть Урала.
  9. Запустить силовой агрегат и проверить руль при 1000 оборотах.
  10. Установить рулевой механизм по центру и проверить уровень рабочей жидкости в системе ГУРа.
  11. Отключить двигатель и произвести замеры.

Как снять двигатель

Для того чтобы снять двигатель с Урала-4320, нужно:

  1. Слить охлаждающую жидкость из системы.
  2. Демонтировать воздушный фильтрующий элемент.
  3. Открутить крепежные болты.
  4. Убрать защиту картера силового агрегата.
  5. Снять приемную трубку.
  6. Слить масляную жидкость из картера.
  7. Отсоединить дроссельную заслонку от корпуса.
  8. Демонтировать колодку.
  9. Ослабить хомуты и отсоединить подводящий шланг.
  10. Отсоединить провод датчика сигнальной лампы.
  11. Демонтировать отводящий шланг.
  12. Разъединить жгут и форсунки.
  13. Демонтировать мотор.

Как снять КПП

Процедура снятия КПП:

КПП снятая

  1. Установить транспортное средство на специальный подъемник.
  2. Демонтировать аккумулятор.
  3. Убрать воздушный фильтр, брызговики мотора.
  4. Снять поперечину переднего подвесного механизма.
  5. Демонтировать приводы передних ведущих колес.
  6. Слить жидкость из коробки передач.
  7. Разъединить датчики скорости.
  8. Убрать держатель моторного жгута.
  9. Отвернуть крепежные болты.
  10. Убрать с картера сцепного механизма стартер.
  11. Установить опору под КПП.
  12. Отсоединить от кронштейна коробку передач.

Как отрегулировать сцепление

Сцепной механизм регулируется как на демонтированном устройстве, так и в составе автомобиля.

Регулировка сцепления

Регулировка сцепления проводится следующим образом:

  1. Устанавливаем транспорт на специальную платформу.
  2. Расконтриваем регулировочные винты.
  3. При помощи штангенциркуля измеряем промежуток от конца рукояток до корпуса маховика.
  4. При помощи регулировочных винтов выставляем одинаковое расстояние.
  5. Проводим регулировку редуктора.
  6. Контрим винты обратно.
  7. Устанавливаем сцепной механизм.
  8. Заводим двигатель и проверяем работоспособность сцепления.

Как подключить замок зажигание

Процедура подключения соединений замка должна проводиться только при отключенных аккумуляторных батареях.

Замок зажигания

Необходимо установить ключ в замок системы зажигания в нулевую позицию так, чтобы его головка находилась в горизонтальном положении. После этого открутить 5 винтов и отсоединить вал рулевого устройства от пластмассового кожуха.

При помощи небольшой отвертки потянуть замок на себя, найти среди проводов неисправные и заменить их. После этого установить все детали на место и запустить двигатель.

Лучший ответ: Как регулируется сцепление на Камазе?

Регулировка зазора сцепления КАМАЗ потребует снятия пружины: рычаг должен перемещаться не больше чем пять миллиметров. Если свободный ход меньше трёх миллиметров, то его регулируют при помощи сферической гайки. Холостой ход муфты обязан составлять от 3,2 до 4 миллиметров.

Как подводить сцепление на Камазе?

При регулировке педаль сцепления на КамАЗе должна быть прижата к верхнему упору. Расстояние между поршнем и толкателем ПГУ не должно выходить за границы от 6 до 12 мм. Затем максимально зажимается корончатая гайка. Делается замер полного хода, технические показатели которого в рамках от 18,5 до 19,5 см.

Какой должен быть свободный ход педали сцепления?

Средняя норма – 160 мм. Если у Вас в результате замера вышло больше, нужно произвести регулировку. Осторожно нажмите на педаль. Затем при помощи линейки замерьте расстояние, когда она ходит свободно до момента появления сопротивления.

Какой зазор между Выжимным и пятаком на Камазе?

Еще кольцо упорное называют «пятак» или «паук». Так вот, расстояние от рабочей поверхности диска сцепления до «пятака» должно быть приблизительно 51 мм, а зазор между выжимным подшипником и «пятаком» — 2-3 мм (этот зазор регулируйте штоком ПГУ).

Как работает сцепление камаз?

При включенном сцеплении крутящий момент передается от маховика через шиповое соединение на средний ведущий и нажимной диски, затем на фрикционные накладки ведомых дисков и через гасители крутильных колебаний на их ступицы, которые установлены на первичном валу переднего делителя передач.

Какой стороной ставить диск сцепления камаз?

В первую очередь монтируется ведомый диск сцепления КАМАЗ 5320, который длинным концом должен быть направлен к поверхности мотора. Второй диск сцепления такой же стороной устанавливается к коробке передач.

Как правильно отрегулировать сцепление газ 3307?

При регулировке привода сцепления автомобиля ГАЗ-3307 следует обеспечить свободный ход наружного конца вилки выключения сцепления, равный 4-5 мм, что соответствует необходимому зазору между концами оттяжных рычагов и подшипника выключения сцепления.

Как проверяют и регулируют свободный ход педали сцепления?

свободный ход педали сцепления регулируют гайкой 4. для этого необходимо отвернуть контргайку 5, с помощью гайки 4 отрегулировать величину хода толкателя так, чтобы минимальное отклонение вилки выключения сцепления было равно 4 мм, а максимальное — 6 мм, и завернуть контргайку.

В каком положении должно хватать сцепление?

Как влияет большой свободный ход педали сцепления или его отсутствие на работу сцепления?

Если наблюдается большой свободный ход педали тормоза, то устанавливается зазор путем перемещения стоп-сигнала. Чем опасны нарушения регулировок? При отсутствии или предельно малом ходе возможно возникновение самопроизвольного торможения, что приводит к перегреву колодок и тормозных барабанов.

Какой зазор корзины сцепления камаз?

Регулировка корзины сцепления КамАЗа

Подготавливается нажимной диск в сборе, его следует положить на шаблон, который сможет обеспечить зазор в 2,9 см. Ослабляются винты крепления. Производится настройка положения упорного кольца для лапок.

Что делать если буксует сцепление на Камазе?

При обнаружении вышеперечисленной проблемы со сцеплением КАМАЗа необходимо: Промыть гидросистему. Произвести процесс расклинивания путем замены манжеты следящего поршня. Отшлифовать необходимые диски.

Какое сцепление на Камазе?

На автомобилях КамАЗ-4310 и Урал-4320 устанавливается фрикционное сухое двухдисковое сцепление с периферийным расположением пружин. Сцепления обоих автомобилей одинаковые, детали их взаимозаменяемые, отличие состоит в приводе.

Какого типа сцепление камаз 5320?

В силовых агрегатах КамАЗ-5320 использованы двухдисковые сцепления. В гидравлическом приводе механизма управления сцеплением имеется пневмо-усилитель, облегчающий пользование педалью.

Какая толщина диска сцепления камаз?

Сколько дисков сцепления в Камазе?

Механизм сцепления (рис. 122) состоит из картера 20, нажимного диска 4 с кожухом 17, нажимными пружинами 16 и оттяжными рычагами 6, двух ведомых дисков 1 с фрикционными накладками 22 и гасителями крутильных колебаний; среднего ведущего диска 2.

Замена сцепления на машине Урал-4320. Двухдисковое сцепление урал 4320

Не меньше 195 мм – таков полный ход педали сцепления. Регулировать его следует болтом регулировочным ограничителя 11 (рис.) хода педали сцепления.

Ход свободный педали сцепления не должен выходить за пределы 50-60 мм. Нажатием на педаль рукой определяется значение величины хода свободного педали сцепления, при этом давление воздуха должно отсутствовать. По сильному увеличению усилия ощущается начало выключения.

Налаживается свободный ход переменой длины тяги 21. Чтобы изменить длину, нужно: тягу 21 отсоединить от рычага 20. Контргайку вилки тяги отпустить, вилку выкручивать для увеличения хода свободного или закручивать для его уменьшения. Тягу соединить с рычагом. Контргайку вилки затянуть. Ход свободный педали проконтролировать.

Если полностью использована резьба тяги, то рычаг 20 переставьте на один шлиц. Далее, убрав крышку люка верхнего картера 4 (рис.), удостоверьтесь в том, что лапки вилки 14 отключения сцепления уверенно упираются в сухари муфты 13. Возможна проверка через люк снизу.

В процессе использования машины могут появиться следующие часто встречающиеся поломки сцепления: пробуксовка сцепления (выключение не до конца); сцепление может «вести» (выключение не до конца).

Если сцепление включается не полностью при увеличении частоты вращения коленвала мотора, то машина (при педали сцепления отпущенной) или не совсем трогается с места, или скорость автомобиля увеличивается очень медленно. При этом в кабине явственно ощущается запах горелых накладок фрикционных ведомых дисков.

Как прокачать ПГУ на Урале-4320

Когда заменяется тормозная жидкость либо ремонтируется гидравлическая часть привода, система прокачивается в такой последовательности:

  • в компенсационный бак вливается тормозная жидкость;
  • снимается колпак, защищающий клапан, на этот клапан надевается шланг прокачки, затем клапан отворачивается на 50-75% оборота, а шланг с одной стороны погружают в прозрачную ёмкость, в которой уже содержится тормозная жидкость;
  • ослабляется гайка, в момент возникновения первых же капель тормозной жидкости она затягивается;
  • выжимается сцепление, клапан должен быть открытым, затем педаль постепенно отпускается после закрытия клапана до момента прекращения выхода воздушных пузырьков из шланга. Когда воздушные пузырьки с жидкостью прекращают выходить, клапан прокачки затягивается.

Во избежание засасывания воздуха основным цилиндром во время прокачки необходимо обеспечивать содержание жидкости внутри компенсационного бака на уровне более 50% объёма этого бака, кончик шланга должен находиться всё время в жидкости.

Признак того, что ПГУ прокачан полностью — внезапное повышение усилия, прикладываемого на педаль, во время передвижения её на 3,5-4 см с момента выбора свободного хода.

Автомобили Камаз Урал

Устройство и работа сцепления и привода сцепления автомобиля Урал-4320

Регулировка сцепления и его привода

Устройство и работа сцепления и привода сцепления автомобиля Урал-4320

Сцепление автомобиля Урал-4320 по общему устройству и работе аналогично сцеплению автомобиля КамАЗ-5320, однако имеет некоторые конструктивные особенности.

Картер сцепления передней привалочной поверхностью соединяется с картером маховика, а к задней его части крепится картер коробки передач. Двигатель, сцепление и коробка передач выпускаются заводом в сборе, образуя силовой агрегат.

Для обеспечения возможности преодоления автомобилем брода глубиной до 1,5 м полость картера сцепления герметизируется. В нйжней его части имеется крышка, в которой предусмотрено дренажное отверстие, перекрываемое пробкой при преодолении брода.

Рекламные предложения на основе ваших интересов:

Привод сцепления механический. Педаль соединяется через систему тяг и рычагов с рычагом вала вилки выключения сцепления. В привод включена сервопружина, облегчающая удержание сцепления в выключенном положении.

Рис. 4.6. Привод управления сцеплением автомобиля Урал-4320: 1 — педаль сцепления; 2 — промежуточный вал; 3,9 — рычаги привода управления сцеплением; 4 — тяга; 5 — серво-пружина; 6 — вал педали; 7 — рычаг вала педали сцепления; 8 — ограничитель хода педали; 10 — тяга выключения сцепления; 11 — рычаг вала вилки выключения сцепления

При нажатии на педаль тяга перемещается вверх, рычаг с промежуточным валом 2 поворачивается по часовой стрелке, нижний конец рычага перемещается вперед вместе с тягой выключения сцепления, а соединенный с ней рычаг вала вилки выключения сцепления поворачивается против часовой стрелки, вал вилки и вилка нажимают на муфту выключения с подшипником, обеспечивая тем самым выключение сцепления.

Рекламные предложения:

Читать далее: Регулировка сцепления и его привода

атегория: — Автомобили Камаз Урал

Главная → Справочник → Статьи → Форум

Прокачка ПГУ на Урале-4320 в ускоренном темпе

Можно ускоренно прокачать гидравлический привод сцепления, используя внешний источник сжатых воздушных потоков. Это подразумевает следующий порядок действий:

  • вливание в компенсационный бак тормозной жидкости;
  • снятие защитного колпака клапана, надевание шланга для прокачивания на клапан, отворачивание клапана на 50-75% оборота, погружение конца шланга в прозрачную и чистую ёмкость, в которой находится тормозная жидкость;
  • надевание шланга от наружного источника сжатых воздушных масс на крышку компенсационного бака;
  • во время подачи воздуха, давление которого не превышает 250 кПа, следует достичь отсутствия выхода воздушных пузырей из трубки.

Характерные неисправности гидроусилителя руля

Неисправности в работе гидроусилителя легко опознать по характерным признакам. Среди них:

  • Туго поворачивается рулевое колесо. Вероятные причины — выход из строя насоса ГУР, использование неподходящей рабочей жидкости, залипание каналов золотникового механизма.
  • При вывернутом до упора рулевом колесе (в любую сторону) в процессе езды слышен звук высокой частоты (похожий на свист). Вероятная причина — прослаблен приводной ремень.
  • Рулевое колесо поворачивается рывками. Вероятные причины неисправности — несоответствие рабочей жидкости спецификации, заявленной производителем, неисправность распределяющего жидкость механизма, неисправность насоса.
  • Наличие интенсивного пенообразования в расширительном бачке. Вероятные причины — смешивание жидкостей разных типов, неисправность насоса ГУР.
  • При работающем двигателе происходит самопроизвольный поворот рулевого колеса в любую сторону. Вероятная причина — неисправная работа золотникового механизма, чаще всего, засорение его рабочих каналов, неверная сборка (например, после установки ремкомплекта).

Рекомендации по эксплуатации и обслуживанию ГУР

Для того чтобы гидроусилитель руля и его система работали в штатном режиме, а также для продления срока их эксплуатации необходимо придерживаться нескольких несложных правил:

  • использовать рабочие жидкости, рекомендованные автопроизводителем, а также проводить их своевременную замену (большинство автопроизводителей рекомендуют производить замену жидкости ГУР через каждые 60. 120 тысяч километра пробега, или один раз в 2 года, это зависит от стиля вождения и интенсивности эксплуатации автомобиля);
  • выполнять прокачку системы ГУР в строгом соответствии с описанным выше алгоритмом (или соблюдая отдельные требования, если таковые предъявляет производитель автомобиля);
  • следить за состоянием пыльника рулевой рейки, поскольку если он будет порван, то пыль и грязь попадут в систему, что приводит к выходу из насоса ГУР. Признаком уже случившийся проблемы является гул гидроусилителя, который не устраняется даже заменой жидкости.

Стоимость замены жидкости и прокачки ГУРа

Если вы планируете проводить работы по замене жидкости и прокачке ГУРа самостоятельно, то вам необходимо будет купить лишь масло в объеме от 1 до 3 литров (с учетом промывки, при этом объем системы ГУРа легкового автомобиля составляет до 1 литра). Цена жидкости зависит от марки и магазина. Она находится в пределах 4. 15$ за один литр. Если же вы не хотите или не можете самостоятельно выполнять подобные работы — обратитесь за помощью на СТО. Приблизительные цены на январь 2020 года составляют:

  • работа по замене жидкости — 1200 рублей;
  • прокачка ГУРа — 600 рублей.

Как прокачать гидроусилитель руля

Вспомогательные системы автомобиля предназначены для улучшения характеристик не только двигателя, но и для удобства управления, а так же диагностики неисправностей. К вспомогательным системам относятся бортовые компьютеры, гидроусилители руля, электроусилители и др. Ниже поговорим о таком устройстве как гидроусилитель руля, о его характерных неисправностях. Будут даны рекомендации как прокачать гидроусилитель руля, и какие жидкости применять в рулевых рейках.

Куча деталей

Гидроусилитель руля это целый комплекс отдельных агрегатов и элементов таких как:

  1. Насос гидроусилителя
  2. Рулевая рейка, совмещенная с гидроцилиндром (существуют модели реек с выносным гидроцилиндром)
  3. Устройство управления рабочей жидкостью (золотниковый механизм)
  4. Соединительные шланги высокого и низкого давления
  5. Расширительный бочок
  6. Рабочая жидкость

Насос представляет собой металлический корпус, внутри которого вращается барабан с лопастями. При вращении лопасти захватывают рабочую жидкость и подают ее под давлением в рулевую рейку. Приводиться в действие насос двигателем, посредством ременной передачи. В электроусилителях насос вращается при помощи электрического двигателя.

Рулевая рейка выполнена в форме цилиндра, внутри которого расположены зубчатая рейка, которая является и штоком гидроцилиндра, поршень гидроцилиндра и механизм управления. В торцы зубчатой рейки вворачиваются рулевые тяги, которые соединены с поворотной ступицей. Рулевая штанга через карданные соединения соединена подвижно с зубчатой рейкой.

Золотниковый механизм представляет собой распределитель давления рабочей жидкости в полости цилиндра, зависимости от поворота рулевого колеса. Она перенаправляется по каналам к поршню гидроусилителя, или в положении «прямо», просто циркулирует по кольцу, не выполняя работы.

Расширительный бачок находится выше уровня насоса в подкапотном пространстве. Изготавливается обычно из прочной пластмассы. Внутри имеет фильтрующий элемент и рассекатель напора жидкости.

В качестве рабочей жидкости гидроусилителя руля применяются специальные масла, определенной вязкости и температурного режима работы. Обычно производитель указывает спецификацию масла для гидроусилителя, но для обывателя еще указывает ее цвет, который совпадает с цветом пробки расширительного бачка. Например, концерн Фольксваген применяет зеленый цвет.Заливать жидкости разных спецификаций недопустимо, к чему это приведет, поговорим ниже.

Как это работает

Все очень просто. При нахождении руля в прямом положении, жидкость нагнетаемая насосом, подается в механизм распределения. В этот момент каналы расположены так, что она просто возвращается в расширительный бачок. При повороте рулевого колеса, например, вправо, каналы распределителя совмещаются так, что жидкость начинает поступать в левую половину гидроцилиндра, помогая давлением на зубчатую рейку поворачивать водителю руль. Как только поворот руля остановлен, распределитель начинает опять циркулировать жидкость вхолостую.

Опа! Авария! Определяем причину неисправности

Некоторые характерные неисправности гидроусилителя руля:

Руль туго поворачивается в любом направлении— скорее всего, вышел из строя насос, применена жидкость не правильной спецификации, забиты каналы золотникового механизма.

При повороте руля до конца в одну из сторон, слышен свист высокой тональности.— прослаблен приводной ремень.

Руль поворачивается рывками.— жидкость не соответствует спецификациям производителя, неисправен механизм распределения или насос.

В расширительном бачке наблюдается повышенное пенообразование.— смешаны жидкости разных спецификаций, неисправен насос.

При заведенном двигателе руль произвольно поворачивается в одну сторону.— неисправен золотниковый механизм, неисправность, скорее всего, заключается в загрязнении каналов механизма, или неправильной сборке, после установки ремкомплекта.

Рекомендуем-с!

Для правильной и долговечной работы гидроусилителя необходимо придерживаться некоторых нехитрых правил:

  • Заливать рабочие жидкости, только рекомендованные производителем.
  • Прокачку системы после ремонта производить следующим способом: подсоединить все рабочие шланги, при заглушенном двигателе наполнить расширительный бачок, отсоединить шланг после рейки (низкого давления), исключая возможность завестись двигателю, стартером прокручиваем мотор, пока жидкость не пойдет через отверстие рейки. Далее зажимаем штуцер шланга и заводим мотор. Поворачиваем руль несколько раз до упора в обе стороны. Наблюдаем на предмет течи всю систему в течение пяти минут. Если течи не выявлены, заливаем до максимальной отметки и закрываем расширительный бачок.
  • Ремень привода менять в соответствии с рекомендациями производителя.

Исправный гидроусилитель — залог безопасного движения!

Прокачка системы гидроусилителя рулевого управления

1. Залейте в расширительный бачок гидроусилителя новую гидравлическую жидкость до отметки максимума.Никогда не используйте для заправки системы ГУРУ слитую жидкость!Внимание! Тщательно протрите бачок сверху и только после этого открывайте его. Фильтр для очистки гидравлической жидкости установлен далеко не на всех автомобилях.2. Вращайте рулевым колесом от упора до упора 2-3 раза. Для облегчения вращения можно вывесить передние колеса автомобиля.3. Если уровень жидкости понизился, снова долейте жидкость до отметки максимума.

4. Насос должен захватить жидкость. При этом ее уровень в бачке упадет. Необходимо следить за уровнем жидкости в бачке и не допускать его падения ниже отметки минимума. Появившиеся при этом жужжащий звук и пена в бачке не должны Вас пугать.5. Оставьте работать двигатель в режиме холостого хода 5-6 минут6. После этого опустите автомобиль, если колеса были вывешены.7. Вращайте рулевым колесом от упора до упора, удерживая его на упоре не более 2-3 секунд.8. Заглушите двигатель. В расширительном бачке на поверхности жидкости должна образоваться пена. Не заводите двигатель до тех пор, пока пена не исчезнет.9. Снова заведите двигатель. Жужжащий звук насоса должен пропасть или снизиться до обычного для Вашего автомобиля уровня.10. Произведите регулировку натяжения ремня, если приводом насоса ГУ является клиновый ремень. Степень натяжения ремня проверяется аналогично степени натяжения ремня генератора. Натяжение считается правильным, если ремень отклоняется на 10 -15мм при сильном нажатии большим пальцем на середину наибольшего прямого участка приводного ремня

СОВЕТ ПРАКТИКОВ. На заведенном двигателе поверните руль до упора. На отпущенном ремне услышите характерное его посвистывание, что говорит о слабой его натяжке. Отпустите руль и поверните гайку натяжного механизма на 2-3 витка. Повторите манипуляции с ремнем до исчезновения проскальзывания приводного ремня ГУ.

ВНИМАНИЕ! Особенно аккуратно следует прокачивать систему ГУРУ на таких автомобилях как: AUDI 1991 и выше годов выпуска, BMW 1-й серии, FORD MONDEO, FORD FOCUS.Воздух из системы ГУРУ этих автомобилей необходимо полностью удалить еще до запуска двигателя. Вращение шкива насоса производить вручную, предварительно сняв при этом приводной ремень. Система считается прокачанной в том случае, если при интенсивном вращении шкива насоса рукой будет ощущаться упругое сопротивление шкива вращению. В противном случае возможен выход из строя перепускного клапана насоса.

Как на урале отрегулировать сцепление на

Регулировка, разборка и сборка сцепления в Урале и Днепр

Для мотоцикла важно качество функционирования муфты. Для этого потребуется правильная регулировка приводного механизма. Когда трос привода будет достаточно сильно натянут, то будет прослеживаться пробуксовка муфты, если наоборот – стало быть сцепление ведёт.

При отказе функционирования пускового устройства, как правило, в связи с поломкой пусковой пружины либо ее выхода из места втулки. В данной ситуации сцепление мотоцикла урал рычаг не будет возвращаться автоматически в начальное положение, однако его легко можно прибегнуть к механического способу поднятия вверх последнего.

При поломке пусковой собачки, сам рычаг будет свободно скользить и спускаться вниз без вращения коленвала двигателя. Аналогичная ситуация возникает в случае поломке пружины собачки либо в связи с повышением густотой масла.

При работе также может возникать шум, основные предпосылки которого заключаются в выработке рабочих поверхностей зубчиков шестерён. С отсутствием нагрузокрегулировка сцепления на мотоцикле шум просто исчезает. Данный характер шума не является опасным, однако нельзя не отметить его неприятность. Для его удаления потребуется удаление и смена шестерни. В ином же случае ожидаемого результата не будет слышно…

Источником возникновения помех может также служить износившийся и вышедший из строя подшипник. К причинам самовыключения передач можно отнести износ шлицевого соединения муфты, отвечающей за переключение передач. Все вышеперечисленные проблемы можно устранить собственными усилиями без дополнительных затрат, главное вовремя найти причину.

Как на Днепр отрегулировать сцепление? Регулировка сцепления на урале

Рекомендуется к прочтению  Что такое сцепление автомобиля для чайников

Регулировка коробки передач в Урале

Регулируем клапана на мотоцикле Урал

Свечи — основа работы двигателя

comments powered by HyperComments

ОСНОВНЫЕ НЕИСПРАВНОСТИ СЦЕПЛЕНИЯ МОТОЦИКЛОВ «УРАЛ», «ДНЕПР»

содержание .. 30 31 32 33 34 35 36 37 38 39 40 ..

ОСНОВНЫЕ НЕИСПРАВНОСТИ СЦЕПЛЕНИЯ МОТОЦИКЛОВ «УРАЛ», «ДНЕПР»

Четкая работа муфты сцепления зависит от правильной регулировки механизма ее привода. Если трос привода натянут слишком туго, то муфта пробуксовывает, если натяжение троса недостаточное — отделение дисков муфты сцепления неполное (сцепление ведет). Эти дефекты устраняются правильной регулировкой.

Отказ в работе пускового механизма возможен из-за поломки поворотной пружины или выхода ее из втулки 1 (рис. 4.6). В этом случае рычаг сам не возвращается в исходное положение, но его можно поднять вверх рукой. Дефект устраняют после разборки и осмотра коробки.

Если сломалась собачка пускового механизма, то рычаг свободно опускается вниз и коленчатый вал двигателя не вращается. То же самое бывает при поломке пружины собачки или из-за повышенной густоты масла.

Ослабление затягивания клинового соединения рычага с валом пускового механизма устраняется дополнительным натяжением клинового болта.

Усиленный однообразный шум высокого тона во время работы может происходить из-за износа рабочих поверхностей зубьев шестерен. Без нагрузок этот шум исчезает. Этот шум не опасен, но неприятен и, чтобы его удалить, шестерни заменяют. Источником шума может быть износившийся подшипник. Самовыключение передач может происходить из-за износа шлицевого соединения муфты переключения передач.

СНЯТИЕ И УСТАНОВКА МЕХАНИЗМА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ МОТОЦИКЛОВ «УРАЛ», «ДНЕПР»

Для снятия механизма выключения сцепления надо демонтировать рычаг выключения сцепления, предварительно расшплинтовав и вынув ось рычага, выкрутить регулировочный болт рычага, нажать на передний конец штока выключения сцепления и вынуть ползун, упорный

шариковый подшипник, наконечник и шток. Промыть, осмотреть, дефектные детали заменить. Сборка механизм выключения сцепления производится в следующей последовательности:

— смазать все детали, установить в отверстие первичного вала сзади наконечник, подшипник и ползун с резиновым кольцом, потом рычаг выключения сцепления на крышку коробки передач;

— вставить ось, и зашплинтовать ее;

— завинтить в нижнюю головку рычага регулировочный болт, вставить в отверстие первичного вала спереди шток выключения сцепления с резиновым уплотнением так, чтобы он выступал из вала на 50-60 см; отрегулировать зазор между сферическим концом регулировочного болта и промежуточным штоком.

• КАК ПРОЩЕ РАЗОБРАТЬ И СОБРАТЬ СЦЕПЛЕНИЕ?

Для обеспечения доступа к деталям сцепления снимите заднее колесо, заднюю передачу, коробку передач. Затем отверните 6 винтов с потайной головкой, ввернутых в пальцы маховика двигателя. Для этой операции используется массивная отвертка и молоток, т.к. головки винтов закернены. Значительно облегчить операцию, а главное, исключить деформацию пальцев и винтов помогает простое приспособление (рис. 4.4). Оно представляет собой стальную планку 1 с болтом 2, заостренный конец которого заточен в виде лезвия отвертки и закален. Дополнительно нужны 3 болта длиной 40 — 50 мм с резьбой М8х1 (как у штатных винтов крепления дисков) и 3 гайки к ним. После демонтажа заднего колеса, главной передачи и коробки передач на две освободившиеся верхние шпильки картера двигателя нужно надеть планку 1 и закрепить ее снятыми ранее гайками, не заворачивая их до конца. В нее ввернуть болт 2, подвести к нему винт крепления диска, поворачивая вал и, направляя лезвие болта 2 в шлиц винта, затянуть гайки. Затем отвернуть болт вместе с винтом. Таким же образом вывернуть еще два винта (через один) и стронуть остальные. Вместо снятых винтов установить 3 болта с гайками и сжать диски, затягивая гайки. Вывернуть три оставшихся винта, а затем постепенно открутить гайки до освобождения дисков. Собирается сцепление в обратной последовательности: стянуть диски технологическими болтами с гайками, закрепить диски тремя винтами, стать болты, установить три остальных винта

и, пользуясь приспособлением, окончательно затянуть их. Для обеспечения точного положения зубьев дисков, необходимо вставить в отверстие дисков до затяжки винтов старый вал коробки передач.

СУЩЕСТВУЕТ ЛИ СПОСОБ ПОДТЯНУТЬ ОСЛАБИВШИЕСЯ ВИНТЫ КРЕПЛЕНИЯ ДИСКА СЦЕПЛЕНИЯ БЕЗ ДЕМОНТАЖА ГЛАВНОЙ ПЕРЕДАЧИ И КАРДАНА?

В мотоциклах «Урал» часто самопроизвольно отворачиваются винты, крепящие диск сцепления, что вызывает резкий стук. «Руководство по эксплуатации» рекомендует для устранения дефекта снять коробку передач — значит, предварительно демонтировать колесо, главную передачу и кардан. Надобность в этой трудоемкой работе отпадает, если просверлить отверстие диаметром 22 — 24 мм в крышке коробки (рис. 4.5). Ослабив крепление коробки (отвернув три гайки и один болт), отодвинуть ее от двигателя на 3 — 4 мм, чтобы не мешал Рис. 4.5. Коробка передач: отвернувшийся на сцеплении винт. Затем 1 — гайка крепления коробки; винт подвести к отверстию, нажимая на отверстие завернуть и надежно закернить винт, а затем закрыть отверстие подходящей пробкой, закрепить коробку.

ПРИВЕДИТЕ ХАРАКТЕРИСТИКИ ПРУЖИН СЦЕПЛЕНИЯ МОТОЦИКЛА М62.

Длина пружин сцепления в свободном состоянии составляет 45±1 мм. Они должны иметь одинаковую маркировку, разница в нагрузке при сжатии до 21 мм не должна превышать 1 кг. На заводе пружины маркируются краской. Пружины сжимают до 21 мм, и если нагрузка составляет 15 — 16 кг, помечают зеленой краской, при 16- 17 кг — коричневой и при 17 — 18 кг — голубой краской.

содержание .. 30 31 32 33 34 35 36 37 38 39 40 ..

Трансмиссия сцепление автомобиля «Урал»

Строительные машины и оборудование, справочник

Трансмиссия сцепление автомобиля «Урал»

На автомобиле установлено сухое двухдисковое сцепление с периферийным расположением нажимных пружин.

Крутящий момент от маховика к среднему ведущему диску передается посредством четырех пазов на маховике, в которые свободно входят шипы диска. Крутящий момент к нажимному ведущему диску передается через кожух сцепления, связанный с маховиком восемью центрирующими болтами. Нажимный диск связан с кожухом четырьмя парами пружинных пластин, которые допускают осевое перемещение нажимного диска, необходимое для включения и выключения сцепления.

Нажимное усилие создается двенадцатью нажимными спиральными пружинами, установленными в кожухе сцепления. Пружины опираются на нажимный диск через изолирующие шайбы.

В ведомых дисках установлены гасители колебаний фрикционного типа с сухим трением — сталь по стали.

С обеих сторон среднего ведущего диска приклепаны отжимные пружины, которые устанавливают диск в среднее положение между маховиком и нажимным диском. На нажимном диске установлены рычаги нажимного диска, соединенные с кожухом сцепления через вилки. Положение рычагов в одной плоскости регулируется гайками.

При выключении сцепления внутренние концы рычагов передвигаются муфтой выключения сцепления к маховику, а наружные концы — от маховика. При этом диск отодвигается от ведомого диска, пружины сжимаются, а диск отодвигается вправо под .действием пружины и освобождает ведомый диск, тем самым разъединяя двигатель и трансмиссию.

Выжимной подшипник сцепления смазывается через гибкий шланг колпачковой масленкой, расположенной с правой стороны картера сцепления. Если гибкий шланг заменен новым, то перед установкой заполнить его смазкой.

Привод выключения сцепления механический. Полный ход педали составляет 200 мм и не регулируется. Свободный ход педали регулируется.

Рис. 1. Сцепление

Техническое обслуживание сцепления заключается в периодической проверке и регулировке привода выключения сцепления и замене фрикционных накладок ведомых дисков по мере их износа.

Педаль сцепления должна иметь свободный ход в пределах 30—40 мм.

Величину свободного хода определяют нажатием на педаль: начало рабочего хода ощущается по значительному возрастанию усилия.

Свободный ход педали регулируют для поддержания зазора 3—4 мм между упорным подшипником и внутренними концами рычагов нажимного диска. По мере износа трущихся поверхностей дисков зазор уменьшается, в результате чего свободный ход педали также уменьшается.

Если зазора нет, рычаги выключения сцепления касаются упор-лого подшипника, и он быстро изнашивается. Если свободный ход педали превышает 40 мм, хода педали может не хватить для полного выключения сцепления.

Регулировать свободный ход педали выключения сцепления рекомендуется в следующем порядке:— отсоединить тягу от рычага вала вилки выключения, отпустить контргайку вилки тяги и навертывать вилку для увеличения зазора или вывертывать — для уменьшения;— соединить тягу с рычагом, затянуть контргайку вилки и проверить свободный ход педали.

Правильно отрегулированное сцепление не должно пробуксовывать, а при нажатии на педаль должно выключаться полностью (не должно «вести»).

Пробуксовка сцепления возникает при значительном износе фрикционных накладок, когда рычаги нажимного диска упираются в кожух сцепления. Для устранения пробуксовки необходимо восстановить первоначальное положение рычагов нажимного диска, удалив регулировочные шайбы, которые установлены между кожухом сцепления и маховиком.

Для этого следует:— снять крышки люков картеров сцепления и маховика; — проворачивая коленчатый вал двигателя, ослабить все болты крепления кожуха сцепления;— снять регулировочные шайбы, последовательно отвертывая каждую пару болтов, после чего все болты равномерно затянуть и отрегулировать свободный ход педали.

Регулировочные шайбы рекомендуется удалять только в том случае, если пробуксовку сцепления невозможно устранить регулировкой свободного хода педали сцепления.

Демонтаж и разборка. Для демонтажа сцепления необходимо снять коробку передач.

Перед разборкой убедиться в наличии меток «О» на отбортовке кожуха сцепления, на узком шипе среднего ведущего диска и на выступе маховика. Эти метки ставят на заводе после совместной балансировки нажимного диска в сборе с кожухом, а также коленчатого вала с маховиком и сцеплением в сборе. Если меток нет, то поставить метки и при сборке совместить их.

Для сохранения балансировки нажимного диска с кожухом в сборе перед разборкой пометить размещение и взаимное положение рычагов и вилок.

Для демонтажа сцепления отвернуть болты крепления кожуха к маховику. Болты отвертывать постепенно, чтобы избежать деформации кожуха.

Снять нажимный диск с кожухом в сборе, наружный ведомый, средний ведущий и внутренний ведомый диски сцепления.

Разбирать нажимный диск с кожухом в сборе следует на приспособлении, установив кожух на восемь болтов.

Порядок разборки сцепления следующий.

Расшплинтовать болты крепления опорных пластин, отвернуть их и снять.

Отогнуть кромки направляющих втулок, отвернуть болты крепления парных пружинных пластин и вынуть направляющие втулки из фасонных отверстий этих пластин. Отвернуть регулировочные гайки до половины высоты их пезьбовой части, затем отвернуть все болты крепления кожуха сцепления, после чего, нажимая рукой на кожух, отвернуть регулировочные гайки, окончательно свертывая их попарно с противоположных сторон кожуха. Снять кожух, нажимные пружины и теплоизолирующие шайбы.

Расшплинтовать и вынуть пальцы, соединяющие рычаги с нажимным диском, снять рычаги в сборе с опорными вилками, вынуть игольчатые ролики из гнезд рычагов.

Расшплинтовать и вынуть пальцы, соединяющие рычаги с опорными вилками, снять вилки с рычагов и вынуть ролики из гнезд рычагов. В одном шарнире 19 игольчатых роликов.

Контроль деталей. После разборки детали сцепления промыть и осмотреть для определения пригодности их к дальнейшей эксплуатации.

Фрикционные накладки необходимо заменить, если имеются большие задиры, отслоения и если накладки изношены до заклепок. Для замены накладок заклепки высверлить со стороны развальцованной части, используя сверло 0 2,5—3,0 мм. При поломке пружин демпфера ведомый диск заменить новым. При ослаблении заклепок крепления ступицы или накЛадок их следует подтянуть или заменить.

Коробление, задиры, износ, неплоскостность рабочих поверхностей среднего ведущего и нажимного дисков устраняют шлифованием. Толщина снятого металла при обработке не должна превышать: для среднего ведущего диска 1,2 мм (с обеих сторон), для нажимного диска 1,3 мм.

При усадке отжимных пружин среднего ведущего диска их заменяют новыми, предварительно высверлив заклепки со стороны расклепанной части. Новые пружины подбирают попарно без зазора по контуру.

Расклепывать заклепки следует осторожно, чтобы не повредить пружины. Расстояние от расклепанной головки до рабочей поверхности диска должно быть не менее 3,6 мм.

Разборка привода управления сцеплением.

Порядок разборки привода выключения сцепления следующий:— снять оттяжную пружину, отсоединить и снять тягу и рычаг вала педали сцепления;— отсоединить верхний рычаг педали сцепления от нижнего снять нижний рычаг и вынуть вал cборка сцепления. Рычаги в сборе с опорными вилками. Для облегчения сборки игольчатых подшипников предварительно вставить в отверстия рычага технологические шарики из мягкой резины 0 8,8—9,5 мм, затем между шариками и стенкой отверстия вставить ролики, слегка смазанные маслом. Совместив отверстия опорной вилки и рычага, вставить короткий палец вилки, вытолкнув при этом шарик, и зашплинтовать палец. При сборке сферический выступ внутреннего конца рычага должен быть направлен в одну сторону с резьбовым концом вилки.

Рис. 2. Приспособление для разборки и сборки нажимного диска сцепления

Собирать подшипники можно и обычным способом с нанесением на поверхность отверстия слоя консистентной смазки, причем во второе отверстие рычага ролики закладывать после сборки рычага с вилкой.

Нажимный диск в сборе с рычагами. Соблюдая разметку, сделанную при разборке, установить рычаг в паз кронштейна. Совмещая отверстия, вставить палец и зашплинтовать его. Аналогично установить остальные рычаги. При этом головки пальцев должны быть направлены в одну сторону.

Нажимный диск с кожухом. Установить нажимный диск в приспособлении, на выступы диска наложить теплоизолирующие шайбы и поставить на них нажимные пружины.

На пружины опустить кожух сцепления так, чтобы центрирующие отбортовки вошли внутрь пружин, метка «0» была совмещена с меткой на диске, а резьбовые концы опорных вилок вошли в соответствующие отверстия.

Навернуть на резьбовые концы вилок регулировочные гайки, слегка нажимая на кожух.

Совместить отверстия на опорных поверхностях кожуха сцепления с резьбовыми отверстиями приспособления, поставить центрирующие бояты, завертывая их постепенно и последовательно.

Установить втулки в фасонные отверстия пружинных пластин, завернуть болты крепления этих пластин (момент затяжки 1,0— 1,5 кгс-м), затем застопорить их, отогнув тонкий буртик втулки на грань головки болта.

Ключом завернуть до упора регулировочные гайки. Установить опорные прижимные пластины на регулировочные гайки и завернуть болты крепления до соприкосновения концов пластины с кожухом.

Рис. 3. Ключ для регулировки отжимных рычагов

Рис. 4. Размеры заклепок и отверстий в накладках ведомого диска: а — схема расположения отверстий в накладке; б — узел заклепочного соединения; 1 — сквозное отверстие; 2 — гнездо под головку заклепки; 3 — фрикционная накладка ведомого диска; 4 — заклепка; 5 — ведомый диск

Если заводская комплектность нарушена, нажимный диск с кожухом в сборе следует статически балансировать с точностью 90 гс-м. Для устранения дисбаланса допускается высверливать металл из бобышек диска.

Ведомый диск. Размеры латунных заклепок и отверстий в накладках должны соответствовать приведенным на рис. 4.

Заклепки развальцовывать на прессе. Две первые заклепки расклепывают в диаметрально противоположных местах диска.

Рис. 5. Развальцовка заклепок: а — способ развальцовки; б — оправка;1 — ведомый диск; 2 — пуансон; 3 — фрикционные накладки; 4 — заклепка; 5 — подставка; 6 — плита; 7— плунжер; 8 — рабочая часть оправки; 9 — рабочая часть плунжера

Рис. 6. Проверка и правка ведомого диска

У ведомого диска с вновь приклепанными накладками проверить величину коробления и при необходимости выправить его.

Регулировка рычагов выключения сцепления. Вращая регулировочные гайки, установить все рычаги в такое положение, чтобы расстояние от поверхности приспособления до вершин сферических выступов на концах рычагов было 43,5—44,5 мм. При этом концы рычагов должны лежать в одной плоскости, параллельной рабочей поверхности нажимного диска, с точностью 0,5 мм.

Закончив регулировку, затянуть болты крепления опорных пластин (момент затяжки 1,0—1,5 кгс-м) и зашплинтовать их восьмеркой мягкой стальной проволокой 0 1 мм, а резьбовые концы вилок накернить в одной точке. Снять диск с кожухом с приспособления, постепенно и последовательно отвертывая болты во избежание деформации кожуха.

В процессе эксплуатации запрещается регулировать положение рычагов нажимного диска регулировочными гайками.

Установка сцепления на двигатель. При закладке смазки в передний подшипник ведущего вала коробки передач следить, чтобы она не попала на поверхность трения маховика.

Рис. 7. Регулировка и проверка положения отжимных рычагов

Рис. 8. Сборка и установка сцепления:1 — подшипник; 2 — оправка; 3 — ведомые диски; 4 — средний ведущий диск; 5 — нажимный диск; 6 — регулировочная шайба; 7 — болт

Рис. 9. Оправка для сборки сцепления

Чистой тканью, слегка смоченной бензином, протереть поверхности трения маховика, среднего ведущего и нажимного дисков.

Установить в маховике ведомый диск так, чтобы более длинная часть ступицы была обращена к маховику. Вставить в маховик средний ведущий диск в сборе с пружинами так, чтобы рабочие (узкие) шипы диска вошли в пазы маховика. При установке совместить отметки «О» на диске и маховике. Средний диск должен свободно, без заеданий перемещаться в пазах маховика. Установить второй ведомый диск так, чтобы более длинная часть ступицы была обращена в сторону от маховика. Оба ведомых диска сцентрировать на шлицевой оправке, вставив ее в шарикоподшипник ведущего вала коробки передач.

Совмещая отметки «О», установить нажимный диск в сборе с кожухом на маховик. Установить под кожух на болты крепления его к маховику регулировочные шайбы и затянуть болты. Затягивать диаметрально противоположные болты в несколько приемов. Вынуть оправку из ступиц дисков.

Читать далее: Коробка передач и коробка отбора мощности автомобиля «Урал»

Категория: — Автомобили Урал

Главная → Справочник → Статьи → Форум

Мотоцикл Урал и Днепр — Сцепление мотоцикла Урал

На мотоциклах Ирбитского мотоциклетного за­вода применяется сухое двухдисковое сцепление (рис. 1). Ведущие диски (нажимной, промежуточный, упорный) выполнены из стали. Рабочие поверх­ности всех дисков отшлифованы. В центре нажимно­го диска имеется отверстие квадратного сечения, а впереди — выточки под пружины. Нажимной и упор­ный диски центрируются на пальцах маховика и мо­гут свободно перемещаться по ним в осевом направ­лении. Упорный же диск крепится к пальцам винтами с потайными головками. Винты контрятся раскерновкой металла диска в шлиц винта. Для правильной сборки сцепления мотоцикла урал и сохранения балансировки махо­вика и сцепления на дисках и на кольцевом ребре маховика керном наносят метки, которые при сборке совмещают. К стальным ведомым дискам приформованы фрикционные накладки и приклепаны шлицевые ступицы для передачи крутящего момента.

Шток выжима сцепления на мотоцикле Урал имеет хвостовик квадрат­ного сечения, что предотвращает проворачивание штока в нажимном диске. Шток вместе с наконечни­ком проворачивается относительно ползуна в упор­ном подшипнике. Ползун за счет воздействия рычага перемещается вперед в осевом направлении и через подшипник, наконечник и шток перемещает нажим­ной диск сцепления и разъединяет диски, в резуль­тате чего передача крутящего момента прекращается. Если усилие с рычага снять, то под действием пру­жин диски перемещаются назад, возвращая в исход­ное положение шток, наконечник, подшипник, ползун.

Диски прижимаются друг к другу пружинами, при этом возникают силы трения, которые и передают крутящий момент.

Если рычаг отпускать плавно, то диски прижима­ются друг к другу постепенно, силы трения нараста­ют плавно, крутящий момент будет увеличиваться по­степенно, за счет чего мотоцикл Урал плавно трогается с места.

Если крутящий момент превысит расчетное значе­ние, например за счет инерции маховика при боль­ших частотах вращения, то при жестком соединении двигателя и трансмиссии может произойти разрушение деталей. При наличии же сцепления в случае превышёния расчетного значения крутящего момента сил трения дисков не хватает для передачи такого момента, диски пробуксовывают друг относительно друга, предохраняя детали от разрушения.

Управление сцеплением осуществляется рычагом на левой стороне руля. При нажатии на рычаг уси­лие через трос в гибкой оболочке (трос Боудена) пе­редается рычагу на коробке передач, который воз­действует на ползун и выключает сцепление.

Поскольку детали сцепления во время работы из­нашиваются, то и положение рычага сцепления на коробке передач меняется,— увеличивается свободный ход рычага, нарушается управление сцеплением. Для регулирования правильного включения и вы­ключения сцепления мотоцикле Урал на тросе имеются регулировоч­ные винты, которыми добиваются такого положения, чтобы при нажатии на рычаг выключения сцепления на руле до начала разъединения дисков свободный ход рычага равнялся 5—8 мм. Свободный ход измеряется на расстоянии ¾ длины рычага от оси вращения.

Для проверки свободного хода надо рычаг на ко­робке передач отвести в крайнее заднее положение, при этом рычаг на руле повернется до упора в кронштейн (по часовой стрелке). Далее необходимо перемещать рычаг на руле на себя. Вначале рычаг должен перемещаться практически без усилия, а в момент начала выключения сцепления — с усилием. Расстояние, на которое переместится рычаг на руле до начала нарастания усилия, называется свободным хо­дом. При отсутствии свободного хода детали управле­ния сцепления будут препятствовать плотному прижа­тию дисков сцепления. При этом силы трения между дисками будут малы, что приведет к неполной переда­че крутящего момента. В этом случае сцепление «бук­сует» и скорость мотоцикла Урал не увеличивается с уве­личением частоты вращения двигателя.

Если свободный ход будет большим, то при пере­мещении рычага сцепления на руле в основном будет выбираться свободный ход и детали управления сцеплением переместятся недостаточно для полного разъединения дисков. В этом случае и при выключен­ном сцеплении будут действовать силы трения, вследствие чего и при включенной передаче мото­цикл будет двигаться, т. е. говорят, что сцепление «ведет».

Причиной пробуксовки сцепления на мотоцикле Урал может быть, также попадание на диски масла из двигателя или коробки передач при разрушении сальников так как при этом уменьшается коэффициент трения дисков сцепление пробуксовывает. Как временную меру для устранения этого дефекта можно рекомендовать залить бензин в полость маховика чёрез смотровое окно для установки зажигания и кикстартером пророворачивать маховик, одновременно включая и выклю­чая сцепление. Производить эту операцию надо быст­ро во избежание вытекания бензина из полости маховика. Однако при первой же возможности надо устранить причину попадания масла на диски.

Иногда и при правильной регулировке сцепление «ведет», что вызывается короблением дисков, которое возникает при перегреве сцепления. Это происходит при длительной работе с пробуксовкой сцепления, на­пример при движении с очень малой скоростью, при продолжительном движении в сложных дорожных условиях (грязь, песок, снег, рытвины), когда прихо­дится часто пользоваться сцеплением. Желательно избегать езды в таких условиях, поскольку возможен перегрев не только сцепления, но и двигателя.

Наиболее распространенными дефектами сцепле­ний»

являются обрыв троса, а также изнашивание пальцев маховика и поверхностей отверстий в нажимном и промежуточном дисках. Для предотвращенная обрыва трос надо промывать и смазывать перед началом и по окончании летней эксплуатации мерно через 4000—6000 км). Для этого трос необходимо снять. Для промывки и смазки потребуется не­большая посуда с узким горлом. Удобно для этих це­лей воспользоваться капроновыми бутылками из-под шампуней и других изделий бытовой химии. В бутыл­ку для промывки заливают керосин, а для смазки — масло, летом более густое (ТАД-17М, МС-20), на зиму более жидкое (М-8В1). В донышке бутылки де­лают отверстие, которое временно закрывают спич­кой, а в горло вставляют предварительно снятый трос. Для того чтобы трос плотно входил в горло бу­тылки, на его оболочку наматывают изоляционную ленту. Затем бутылку переворачивают, трос при этом должен находиться ниже. Далее вынимают спичку и, держась за второй конец троса, придают ему воз­вратно-поступательные движения до тех пор, пока жидкость не начнет вытекать из свободного конца оболочки троса. После промывки троса керосин заме­няют на масло и таким же образом производят смазку.

При обрыве троса его необходимо отремонтиро­вать или заменить новым. Обрыв троса обычно про­исходит около бобышек крепления. Если старая бобышка потерялась, то необходимо изготовить новую, взяв за образец бобышку троса ручного тормоза. По­скольку к моменту обрыва троса детали сцепления, винты, имеют достаточный запас регулировки, укора­чивать оболочку, нет надобности. Бобышки припаиваются обычным припоем, надо только позаботится, что бы бобышка и трос были хорошо протравлены (поль­зуйтесь травленой соляной кислотой).

При изнашивании пальцев и дисков сцепления. они подлежат либо замене, либо ремонту. Для того необходимо разобрать сцепление и снять маховик мотоцикла Урал. За тем установить в маховик нажимной и промежуточный диски так, чтобы пальцы были посредине отвер­стий, а зазор между дисками и буртом маховика был одинаковым по всей окружности. В этом положении с помощью втулок, шайб и болтов прижать диски к маховику. После этого просверлить в дисках и махо­вике отверстия новые пальцы примерно посередине между имеющимися и нанести метки на дисках и маховике для последующей сборки сцепления. Отверстия под пальцы в маховике развернуть до диаметра 12+0.035 и запрессовать в них новые пальцы. Торцы пальцев под упорный диск сцепления должны лежать в одной плоскости с точностью 0,1 мм. Изношенные пальцы сцепления можно не выпрессовывать, если это невозможно сделать, но в этом случае торцы всех пальцев должны лежать в одной плоскости. Для большей надежности с противоположной стороны, пальцы маховика можно приварить. Отверстия в ди­сках под пальцы сцепления должны быть больше диаметра пальца на 0,2—0,5мм.

Мотоцикл Урал и Днепр — Сцепление мотоцикла Днепр

Сцепление мотоцикла Днепр

Сцепление двухдисковое сухое предназначено для передачи крутящего момента от двигателя к коробке передач, отключения двигателя от коробки передач во время переключения передач и плавного включения при трогании мотоцикла с места.

Сцепление состоит из ведомых и ведущих частей и механизма выключения сцепления. К ведущим частям сцепления относятся маховик 7 (см. рис. 1) и диски (нажимной 8, промежуточный 9 и упорный 11), которые установлены на пальцах маховика.

В центре нажимного диска имеется квадратное отверстие, в которое входит шток выключения сцепления 12. Упорный диск крепится к торцам пальцев винтами, которые законтрены путем раскерновки упорного диска в прорезь головки винта. К ведомым частям сцепления относятся два ведомых диска 10, имеющих с двух сторон приформованные накладки из фрикционного материала; диски входят в зацепление со шлицевой частью первичного вала коробки передач.

Правильное пользование сцеплением значительно повышает срок его службы. Нельзя ездить с пробуксовкой сцепления. При трогании с места и переключении передач необходимо плавно включать сцепление. Резкое включение при большой частоте вращения коленчатого вала двигателя приводит не только к быстрому износу фрикционных накладок дисков, но и перегружает детали трансмиссии, повышает износ шин.

Рекомендуется к прочтению  Как спалить сцепление. Как не сжечь сцепление на механике? Когда сжигается сцепление на автомобиле

Сцепление имеет два привода управления: от рычага управления сцеплением, расположенного на руле (ручной привод) и от педали переключения передач (ножной привод). При пользовании ручным приводом выключать сцепление следует до включения (переключения) передачи и плавно отпускать рычаг управления сцеплением после включения (переключения) передачи. При пользовании ножным приводом выключение сцепления происходит автоматически в процессе включения (переключения) очередной передачи, без воздействия на ручной рычаг управления сцеплением. При этом после включения передачи педаль следует удерживать носком и пяткой ноги, плавно возвращая ее в исходное положение, одновременно увеличивая частоту вращения коленчатого вала двигателя.

Регулировка привода выключения сцепления

Регулировка привода выключения сцепления производится по мере необходимости регулировочным болтом 6 и регулировочным винтом 20 троса сцепления 19. Сначала регулируется ножной привод. При его правильной регулировке должен быть небольшой зазор между концом регулировочного болта и промежуточным штоком 5. О наличии зазора можно судить при покачивании педали / переключения передач.

Свободный ход переднего плеча педали переключения передач должен быть в пределах 10—15 мм. Величина хода ползуна 16 при ручном выключении сцепления не должна превышать величину хода ползуна при выключении сцепления педалью переключения передач. Проверка правильности регулировки ручного привода производится так: нажимом ноги на педаль переключения (до упора) производится полное включение какой-либо передачи. Рычаг управления сцеплением отводится рукой в направлении ручки на руле. Ощущение натяжения троса должно появиться лишь в конце хода рычага (на расстоянии от ручки 1—5 мм). Если это расстояние будет больше или меньше, чем указано, то, вывинчивая или ввинчивая регулировочный винт, следует добиться требуемой величины.

После регулировки привода сцепления регулировочный болт и регулировочный винт должны быть законтрены контргайками.

Ремонт сцепления Урал | Грузовики и спецтехника

Автомобиль Урал-43206

Демонтаж и разборка сцепления автомобиля Урал. Для демонтажа сцепления необходимо снять коробку передач.Перед разборкой убедиться в наличии меток «О» на отбортовке кожуха сцепления, на узком шипе среднего ведущего диска и на выступе маховика. Эти метки ставят на заводе после совместной балансировки нажимного диска в сборе с кожухом, а также коленчатого вала с маховиком и сцеплением в сборе. Если меток нет, то поставить метки и при сборке совместить их.

Для сохранения балансировки нажимного диска с кожухом в сборе перед разборкой пометить размещение и взаимное положение рычагов и вилок.Для демонтажа сцепления отвернуть болты крепления кожуха к маховику. Болты отвертывать постепенно, чтобы избежать деформации кожуха.Снять нажимный диск с кожухом в сборе, наружный ведомый, средний ведущий и внутренний ведомый диски сцепления.Разбирать нажимный диск с кожухом в сборе следует на приспособлении, установив кожух на восемь болтов.Порядок разборки сцепления следующий.

Расшплинтовать болты крепления опорных пластин, отвернуть их и снять.Отогнуть кромки направляющих втулок, отвернуть болты крепления парных пружинных пластин и вынуть направляющие втулки из фасонных отверстий этих пластин. Отвернуть регулировочные гайки до половины высоты их резьбовой части, затем отвернуть все болты крепления кожуха сцепления, после чего, нажимая рукой на кожух, отвернуть регулировочные гайки, окончательно свертывая их попарно с противоположных сторон кожуха. Снять кожух, нажимные пружины и теплоизолирующие шайбы.

Расшплинтовать и вынуть пальцы, соединяющие рычаги с нажимным диском, снять рычаги в сборе с опорными вилками, вынуть игольчатые ролики из гнезд рычагов.Расшплинтовать и вынуть пальцы, соединяющие рычаги с опорными вилками, снять вилки с рычагов и вынуть ролики из гнезд рычагов. В одном шарнире игольчатых роликов.

Контроль деталей сцепления автомобиля Урал. После разборки детали сцепления промыть и осмотреть для определения пригодности их к дальнейшей эксплуатации.Фрикционные накладки необходимо заменить, если имеются большие задиры, отслоения и если накладки изношены до заклепок. Для замены накладок заклепки высверлить со стороны развальцованной части, используя сверло 2,5-3,0 мм. При поломке пружин демпфера ведомый диск заменить новым. При ослаблении заклепок крепления ступицы или накладок их следует подтянуть или заменить.

Коробление, задиры, износ, неплоскостность рабочих поверхностей среднего ведущего и нажимного дисков устраняют шлифованием. Толщина снятого металла при обработке не должна превышать: для среднего ведущего диска 1,2 мм (с обеих сторон), для нажимного диска 1,3 мм.

При усадке отжимных пружин среднего ведущего диска их заменяют новыми, предварительно высверлив заклепки со стороны расклепанной части. Новые пружины подбирают попарно без зазора по контуру.

Расклепывать заклепки следует осторожно, чтобы не повредить пружины. Расстояние от расклепанной головки до рабочей поверхности диска должно быть не менее 3,6 мм.

Разборка привода управления сцеплением

Порядок разборки привода выключения сцепления следующий:

  • снять оттяжную пружину, отсоединить и снять тягу и рычаг вала педали сцепления;
  • отсоединить верхний рычаг педали сцепления от нижнего, снять нижний рычаг и вынуть вал.

Сборка сцепления автомобиля Урал

Рычаги в сборе с опорными вилками. Для облегчения сборки игольчатых подшипников предварительно вставить в отверстия рычага технологические шарики из мягкой резины 0 8,8-9,5 мм, затем между шариками и стенкой отверстия вставить ролики, слегка смазанные маслом. Совместив отверстия опорной вилки и рычага, вставить короткий палец вилки, вытолкнув при этом шарик, и зашплинтовать палец. При сборке сферический выступ внутреннего конца рычага должен быть направлен в одну сторону с резьбовым концом вилки.

Собирать подшипники можно и обычным способом с нанесением на поверхность отверстия слоя консистентной смазки, причем во второе отверстие рычага ролики закладывать после сборки рычага с вилкой.Нажимный диск в сборе с рычагами. Соблюдая разметку, сделанную при разборке, установить рычаг в паз кронштейна. Совмещая отверстия, вставить палец и зашплинтовать его. Аналогично установить остальные рычаги. При этом головки пальцев должны быть направлены в одну сторону.Нажимный диск с кожухом. Установить нажимный диск в приспособлении, на выступы диска наложить теплоизолирующие шайбы и поставить на них нажимные пружины.На пружины опустить кожух сцепления так, чтобы центрирующие отбортовки вошли внутрь пружин, метка «0» была совмещена с меткой на диске, а резьбовые концы опорных вилок вошли в соответствующие отверстия.Навернуть на резьбовые концы вилок регулировочные гайки, слегка нажимая на кожух.Совместить отверстия на опорных поверхностях кожуха сцепления с резьбовыми отверстиями приспособления, поставить центрирующие болты, завертывая их постепенно и последовательно.

Установить втулки в фасонные отверстия пружинных пластин, завернуть болты крепления этих пластин (момент затяжки 1,0- 1,5 кгс-м), затем застопорить их, отогнув тонкий буртик втулки на грань головки болта.

Ключом завернуть до упора регулировочные гайки. Установить опорные прижимные пластины на регулировочные гайки и завернуть болты крепления до соприкосновения концов пластины с кожухом.

Если заводская комплектность нарушена, нажимный диск с кожухом в сборе следует статически балансировать с точностью 90 гс-м. Для устранения дисбаланса допускается высверливать металл из бобышек диска.

Ведомый диск сцепления автомобиля Урал

Заклепки развальцовывать на прессе. Две первые заклепки расклепывают в диаметрально противоположных местах диска.У ведомого диска с вновь приклепанными накладками проверить величину коробления и при необходимости выправить его.

Регулировка рычагов выключения сцепления. Вращая регулировочные гайки, установить все рычаги в такое положение, чтобы расстояние от поверхности приспособления до вершин сферических выступов на концах рычагов было 43,5-44,5 мм. При этом концы рычагов должны лежать в одной плоскости, параллельной рабочей поверхности нажимного диска, с точностью 0,5 мм.

Закончив регулировку, затянуть болты крепления опорных пластин (момент затяжки 1,0-1,5 кгс-м) и зашплинтовать их восьмеркой мягкой стальной проволокой 0 1 мм, а резьбовые концы вилок накернить в одной точке. Снять диск с кожухом с приспособления, постепенно и последовательно отвертывая болты во избежание деформации кожуха.

В процессе эксплуатации запрещается регулировать положение рычагов нажимного диска регулировочными гайками.Установка сцепления на двигатель. При закладке смазки в передний подшипник ведущего вала коробки передач следить, чтобы она не попала на поверхность трения маховика.

Чистой тканью, слегка смоченной бензином, протереть поверхности трения маховика, среднего ведущего и нажимного дисков.

Установить в маховике ведомый диск так, чтобы более длинная часть ступицы была обращена к маховику. Вставить в маховик средний ведущий диск в сборе с пружинами так, чтобы рабочие (узкие) шипы диска вошли в пазы маховика. При установке совместить отметки «0» на диске и маховике. Средний диск должен свободно, без заеданий перемещаться в пазах маховика. Установить второй ведомый диск так, чтобы более длинная часть ступицы была обращена в сторону от маховика. Оба ведомых диска сцентрировать на шлицевой оправке, вставив ее в шарикоподшипник ведущего вала коробки передач.Совмещая отметки «0», установить нажимный диск в сборе с кожухом на маховик. Установить под кожух на болты крепления его к маховику регулировочные шайбы и затянуть болты. Затягивать диаметрально противоположные болты в несколько приемов. Вынуть оправку из ступиц дисков.

Сцепление на Урале | Грузовики и спецтехника

Автомобиль УРАЛ-43206

На автомобиле Урал установлено сухое двухдисковое сцепление с периферийным расположением нажимных пружин.

Крутящий момент от маховика к среднему ведущему диску передается посредством четырех пазов на маховике, в которые свободно входят шипы диска. Крутящий момент к нажимному ведущему диск передается через кожух сцепления, связанный с маховиком восемью центрирующими болтами. Нажимный диск связан с кожухом четырьмя парами пружинных пластин, которые допускают осевое перемещение нажимного диска, необходимое для включения и выключения сцепления.

Нажимное усилие создается двенадцатью нажимными спиральными пружинами, установленными в кожухе сцепления.

В ведомых дисках установлены гасители колебаний фрикционного типа с сухим трением — сталь по стали.

С обеих сторон среднего ведущего диска приклепаны отжимные пружины, которые устанавливают диск в среднее положение между маховиком и нажимным диском. На нажимном диске установлены рычаги нажимного диска, соединенные с кожухом сцепления через вилки. Положение рычагов в одной плоскости регулируется гайками.

При выключении сцепления внутренние концы рычагов передвигаются муфтой выключения сцепления к маховику, а наружные концы — от маховика. При этом диск отодвигается от ведомого диска, пружины сжимаются, а диск отодвигается вправо под действием пружины и освобождает ведомый диск, тем самым разъединяя двигатель и трансмиссию.

Выжимной подшипник сцепления смазывается через гибкий шланг колпачковой масленкой, расположенной с правой стороны картера сцепления. Если гибкий шланг заменен новым, то перед установкой заполнить его смазкой.

Привод выключения сцепления механический. Полный ход педали составляет 200 мм и не регулируется. Свободный ход педали регулируется.

Техническое обслуживание сцепления автомобиля Урал

Техническое обслуживание сцепления заключается в периодической проверке и регулировке привода выключения сцепления и замене фрикционных накладок ведомых дисков по мере их износа.

Педаль сцепления должна иметь свободный ход в пределах 30-40 мм.

Величину свободного хода определяют нажатием на педаль: начало рабочего хода ощущается по значительному возрастанию усилия.Свободный ход педали регулируют для поддержания зазора 3-4 мм между упорным подшипником и внутренними концами рычагов нажимного диска. По мере износа трущихся поверхностей дисков зазор уменьшается, в результате чего свободный ход педали также уменьшается.Если зазора нет, рычаги выключения сцепления касаются упорного подшипника, и он быстро изнашивается. Если свободный ход педали превышает 40 мм, хода педали может не хватить для полного выключения сцепления.

Регулировать свободный ход педали выключения сцепления рекомендуется в следующем порядке:

  • отсоединить тягу от рычага вала вилки выключения, отпустить контргайку вилки тяги и навертывать вилку для увеличения зазора или вывертывать — для уменьшения;
  • соединить тягу с рычагом, затянуть контргайку вилки и проверить свободный ход педали.

Правильно отрегулированное сцепление не должно пробуксовывать, а при нажатии на педаль должно выключаться полностью (не должно «вести»).

Пробуксовка сцепления возникает при значительном износе фрикционных накладок, когда рычаги нажимного диска упираются в кожух сцепления. Для устранения пробуксовки необходимо восстановить первоначальное положение рычагов нажимного диска, удалив регулировочные шайбы, которые установлены между кожухом сцепления и маховиком. Для этого следует:

  • снять крышки люков картеров сцепления и маховика;
  • проворачивая коленчатый вал двигателя, ослабить все болты крепления кожуха сцепления;
  • снять регулировочные шайбы, последовательно отвертывая каждую пару болтов, после чего все болты равномерно затянуть и отрегулировать свободный ход педали.

Регулировочные шайбы рекомендуется удалять только в том случае, если пробуксовку сцепления невозможно устранить регулировкой свободного хода педали сцепления.

Как отрегулировать сцепление на урале 5557

Регулировка сцепления ямз 238. Возможные неисправности и пути рушения проблемы. Подробное руководство к действию.

Сцепление, механизм, который постоянно испытывает нагрузку. Максимальных значений она достигает в моменты начала движения или переключения передач. Именно очень важно, чтобы сцепление было правильно отрегулировано – это гарантия длительно работоспособности, как самого механизма, так и сохранности других деталей трансмиссии. Особенно это правило касается сцепления ЯМЗ 238, давайте разберемся почему.

Сцепление ЯМЗ 238

Конструктивные особенности

Сцепление этой модели обычно устанавливается на тяжелую мощную технику.

ЯМЗ 238 – это сухое двухдисковое сцепление фрикционного типа цилиндрические пружины у механизма имеют периферическое расположение.

Мощность двигателя и собственно конструктивные особенности механизма очень часто приводят к тому, что неправильно настроенное сцепление запросто может выйти из строя. Дабы избежать поломки, необходимо с периодичностью как минимум раз в полгода проводить диагностику и регулировку сцепления ЯМЗ 238.

Необходимое техобслуживание сцепления

Каждый раз, приступая к ТО сцепления необходимо придерживаться строгой последовательности, дабы не упустить ничего важного и вовремя заметить неполадку:

  1. Первым делом следует проверить и в случае необходимости отрегулировать свободный ход муфты, отвечающей за включение сцепления (зазор должен составлять 3,2–4 мм).
  2. Далее, необходимо проверить механизм на отсутствие ведения. (проверка производится при заведенном двигателе на первой передаче и с выключенным сцеплением).

В случае если выяснить, что значение далеки от предельной нормы – выход один, регулировка трансмиссии ЯМЗ 238.

Гидропневматический привод сцепления

Привод управления сцеплением и тормозами

1. Компенсационный бачок. 2. Крышка бачка. 3. Болт. 4. Гайка. 5,14,23. Кронштейн. 6. Упор цилиндра. 7. Главный цилиндр. 8. Педальный механизм. 9,32,37,51,54,59. Пружины. 10. Педаль тормоза. 11. Упор педали сцепления. 12,15. Тяги педали тормоза. 13. Рычаг управления тормозным краном. 16,24,33. Шланги. 17,19,22,31. Трубки привода сцепления. 18. Клапан защитный тройной. 20. Воздушный баллон. 21. Клапан обратный. 25. Рычаг вала вилки выключения сцепления. 26. Шток. 27. Пневмогидравлический усилитель (ПТУ). 28. Клапан прокачки. 29. Упорный болт кронштейна. 30. Педаль сцепления. 34,53,64. Корпуса. 35. Колпачок. 36. Клапан управления.

38,65. Поршень. 39. Крышка. 40. Грязесъемник. 41,49. Вилки. 42. Гайка. 43. Направляющее кольцо. 44,66. Манжеты. 45. Выпускное окно. 46,67. Стопорные кольца. 47,48,58,63. Уплотнительные кольца. 50,56,57. Пробки. 52. Воздушный клапан. 55. Золотник. 60. Чашка поджимной пружины. 61. Поджимная пружина. 62. Подводной штуцер. 68. Защитный чехол. 69. Толкатель. 70. Кольцо. 71. Уплотнительное кольцо.

B,C,D,F,K,V,M. Полости. a. подвод сжатого воздуха b. подвод рабочей жидкости

Данные для контроля и регулировок

d=0,2-0,6 мм L=185-200 мм L1=289 мм L2=30-40 мм

Прокачка

При замене тормозной жидкости или ремонте гидравлической части привода прокачать систему в следующем порядке: -заполнить компенсационный бачок 1 тормозной жидкостью; -снять защитный колпачок 35, надеть шланг прокачки на клапан 28, отвернуть клапан на 1/2-3/4 оборота и погрузить конец шланга в чистый, прозрачный сосуд с тормозной жидкостью;

-ослабить гайку 4 и при появлении первых капель жидкости, затянуть; -резко нажать на педаль сцепления 30 при открытом клапане и медленно отпускать при закрытом клапане до тех пор, пока не прекратится выход пузырьков воздуха из шланга. Если выход пузырьков воздуха с жидкостью прекратился, затяните клапан прокачки. Чтобы при прокачке воздух не засасывался главным цилиндром, нужно следить, чтобы уровень жидкости в компенсационном бачке был всегда более половины, а конец шланга находился постоянно в жидкости. Критерием полной прокачки является резкое возрастание усилия на педали при ее перемещении на величину L=35-40 мм после выбора свободного хода.

Регулировка хода педали сцепления

Регулировку проводить при полностью прокаченной системе и при отсутствии сжатого воздуха в пневматической части привода в следующем порядке:

Педали сцепления УРАЛ 4320 5557: наладка полного и свободного ходов

Не меньше 195 мм – таков полный ход педали сцепления. Регулировать его следует болтом регулировочным ограничителя 11 (рис.) хода педали сцепления.

Ход свободный педали сцепления не должен выходить за пределы 50-60 мм. Нажатием на педаль рукой определяется значение величины хода свободного педали сцепления, при этом давление воздуха должно отсутствовать. По сильному увеличению усилия ощущается начало выключения.

Налаживается свободный ход переменой длины тяги 21. Чтобы изменить длину, нужно: тягу 21 отсоединить от рычага 20. Контргайку вилки тяги отпустить, вилку выкручивать для увеличения хода свободного или закручивать для его уменьшения. Тягу соединить с рычагом. Контргайку вилки затянуть. Ход свободный педали проконтролировать.

Если полностью использована резьба тяги, то рычаг 20 переставьте на один шлиц. Далее, убрав крышку люка верхнего картера 4 (рис.), удостоверьтесь в том, что лапки вилки 14 отключения сцепления уверенно упираются в сухари муфты 13. Возможна проверка через люк снизу.

В процессе использования машины могут появиться следующие часто встречающиеся поломки сцепления: пробуксовка сцепления (выключение не до конца); сцепление может «вести» (выключение не до конца).

Если сцепление включается не полностью при увеличении частоты вращения коленвала мотора, то машина (при педали сцепления отпущенной) или не совсем трогается с места, или скорость автомобиля увеличивается очень медленно. При этом в кабине явственно ощущается запах горелых накладок фрикционных ведомых дисков.

Видео: Урал 4320 часть 18 . Ремонт, регулировка сцепления двигателя камаз 740.


Видео: Урал 4320 прокачка сцепления, новый цилиндр


Прокачка ПГУ на Урале-4320 в ускоренном темпе

Можно ускоренно прокачать гидравлический привод сцепления, используя внешний источник сжатых воздушных потоков. Это подразумевает следующий порядок действий:

  • вливание в компенсационный бак тормозной жидкости;
  • снятие защитного колпака клапана, надевание шланга для прокачивания на клапан, отворачивание клапана на 50-75% оборота, погружение конца шланга в прозрачную и чистую ёмкость, в которой находится тормозная жидкость;
  • надевание шланга от наружного источника сжатых воздушных масс на крышку компенсационного бака;
  • во время подачи воздуха, давление которого не превышает 250 кПа, следует достичь отсутствия выхода воздушных пузырей из трубки.

Опыт прокачки сцепление и ПГУ в одно рыло

Поделюсь опытом как прокачать сцепление и ПГУ в одно рыло.1) Нам понадобится пластиковая бутылка, 2 соска от безкамерки, кусок шланга от старого насоса рисунок 12) В пластиковой бутылке сверлим в крышке и донышке дырки как на рисунке 23) В просверлиные отверстия вставляем соски от безкамерки как на рисунке 34) Со стороны пробки выкрутим золотник и закрепим ранее подготовленный шланг как на рисунке 45) второй конец шланга закрепим на штуцери цилиндра сцепления через который спускаем воздух при прокачке.6) Заполняем бутылку на половину тормозной жидкостью и подвешиваем бутылку,потом подключаем насос и накачиваем до 3 очков рисунок 5 и 67) Наши подготовительные работы закончились.Теперь мы открываем клапан сброса воздуха на цилиндре сцепления и ждем когда тормозная жидкость из бутылке не заполнит емкость главного цилиндра сцепления.
На все про все у меня ушло около 15 минут вместе со сборкой и прокачкой сцепления.Скажу сразу что способ не мой, этот способ был подсмотрен одним человечком в сервис центре и на базе их прибора придумана капельница.Способ особенно удобен для прокачки ПГУ грузовиков.

Демонтаж сцепления

С мотора сцепление снимается вместе с коробкой передач. Выполняется это в следующем порядке:

  1. Гайка крепления смазочного шланга откручивается.
  2. В полость картера сцепления проталкивается смазочный шланг.
  3. Коробка передач снимается. На упорном кольце пружины диафрагменной должна остаться муфта выключения сцепления.
  4. Паз муфты выключения полукруглый совмещается с усом выступающим предохранительного кольца. Его нужно чем-нибудь утопить и удерживать так через центральное отверстие муфты.
  5. Замковое кольцо поворачивается относительно втулки, чтобы совпали пазы втулки и выступы кольца.
  6. Муфта проталкивается в сторону маховика до упора. Кольцо пружинное должно выйти из канавки фасонной упорного кольца и занять место в прямоугольной. Это будет положение «д».
  7. Муфта отсоединяется. Чтобы это выполнить, ее нужно переместить в направлении, обратном от маховика. Кольцо пружинное при этом остается в прямоугольной канавке (положение «е»), далее из нее извлекается.
  8. Диск нажимной с кожухом снимается. Для этого крепежные болты сцепления постепенно отворачиваются в несколько приемов. Не допускаются сильные перекосов пружины. Дефектовка деталей проводится в разобранном сцеплении. Выясняются, какие запчасти потребуются.

Видео: Педаль сцепления на урале встаёт колом , причина найдена


Видео: Регулировка штока пгу на 154м КПП


Как отремонтировать сцепление автомобиля Урал

Страница 1 из 3

Во время эксплуатации автомобиля могут возникнуть следующие неисправности: неполное включение (сцепление пробуксовывает) или неполное выключение (сцепление ведет).

При неполном включении сцепления с увеличением частоты вращения коленчатого вала двигателя автомобиль или (при отпущенной педали сцепления) не трогается с места, или скорость его увеличивается очень медленно, В кабине при этом ощущается запах горелых фрикционных накладок ведомых дисков.

Ведомые диски пробуксовывают в результате:

— отсутствия зазора между подшипником муфты выключения сцепления и упорным кольцом при отпущенной педали сцепления.

При отсутствии зазора нажимной диск не полностью прижимается к ведомому диску. Для устранения этой неисправности обеспечить зазор между подшипником муфты и упорным кольцом, проверив и отрегулировав свободный ход педали сцепления;

— замасливания дисков сцепления. Эта неисправность возникает в результате попадания смазочного материала в полость картера сцепления через уплотнения первичного вала коробки передач или заднего конца коленчатого вала двигателя, а также при чрезмерном смазывании подшипника муфты выключения сцепления. Попадание смазочного материала на поверхности трения дисков способствует их проскальзыванию. Сцепление необходимо снять и промыть диски бензином;

— износа фрикционных накладок и поверхностей трения маховика среднего ведущего и нажимного дисков. При небольшом — износе накладок неисправность устранить регулировкой свободного хода педали сцепления. При повышенном износе накладок, поверхностей трения маховика и дисков изношенные детали заменить;

— усадки или поломки нажимных пружин. Заменить пружины.

При неполном выключении сцепления ощущается затрудненное включение передач, сопровождающееся ударами зубьев шестерен коробки передач. Неисправность может возникнуть по следующим причинам:

— наличие большого зазора между подшипником муфты выключения сцепления и упорным кольцом. Это происходит из-за того, что привод выключения сцепления не обеспечивает необходимого хода рычага вала вилки выключения сцепления (уменьшенный полный ход, увеличенный свободный ход педали сцепления). Неисправность устраняется проверкой и регулировкой полного или свободного хода педали сцепления;

— перекос или коробление ведомого диска, неодинаковый зазор между дисками вследствие их коробления, а в отдельных местах и отсутствие зазора. Это чаще всего возникает при перегреве сцепления в результате пробуксовки. Неисправность устранить заменой покоробленных дисков.

Разрушение и обрыв фрикционных накладок. Куски накладки заклиниваются между ведомым и ведущим дисками и не позволяют полностью выключить оцепление. Разрушенные накладки заменить;

Привод выключения сцепления гидравлический УРАЛ-5557

Главный цилиндр 7 (рис. 27) установлен в мотоотсеке и крепится на кронштейне к передней панели кабины. На поршень воздействует толкатель 13 (рис. 28), который через рычаг соединен с педальным механизмом 8 (см.рис. 27).

При воздействии на педаль сцепления давление жидкости из главного цилиндра передается по трубке 31, шлангу 24 в пневмогидравлический усилитель (ПГУ). В ПГУ жидкость давит на шток и одновременно открывает клапан пневмосистемы.

Пневматическая часть состоит из баллона 22 емкостью 8 литров, установленного на заднем кронштейне аккумуляторных батарей, одинарного защитного клапана 21, трубопроводов. Запитка осуществляется от отдельного контура пневмосистемы.

Одинарный защитный клапан установлен на баллоне и предназначен для разделения воздушной магистрали, идущей от отдельного контура пневмосистемы к баллону, и сохранения давления в ней независимо от падения давления в основных контурах. На баллоне установлен кран слива конденсата и клапан контрольного вывода 18.

Подвод воздуха к ПГУ осуществляется трубкой 17 и шлангом 16.

Тлавный цилиндр сцепления. Конструкция главного цилиндра показана на рис. 28. При необходимости ремонта при сборке кольцо 14 установить как показано на рис. 28.

Внутреннюю поверхность цилиндра, резиновые кольца и манжету при сборке смазать тормозной жидкостью.

Рис. 27. Привод управления сцеплением:

1 — бачок компенсационный; 2 — крышка бачка; 3 — болт; 4 — гайка; 5,14,23 — кронштейны; 6 — упор цилиндра; 7 — цилиндр главный; 8 — механизм педальный; 9,32 — пружины; 10 — педаль тормоза; 11—упор педали сцепления; 12,15 —тяги педали тормоза; 13 —рычаг управления тормозным краном; 16,24,33 — шланги; 17,19,31—трубки привода сцепления; 18 — клапан контрольного вывода; 20 — тройной защитный клапан; 21 — клапан защитный одинарный; 22 — баллон воздушный; 25 — рычаг вала вилки выключения сцепления; 26 — шток; 27 — усилитель пневмогидравлический (ПГУ); 28 — клапан прокачки ПГУ; 29 — болт упорный кронштейна; 30 —педаль сцепления; L= 185-200 мм; L1 = 254 мм; L2 =30-40 мм

Пневмогидравлический усилитель сцепления (ПГУ)

содержит корпус 1 (рис. 29), внутри которого расположены поршень 5 и шток 4. Поршень со штоком подвижно уплотнены в корпусе и могут перемещаться в осевом направлении. Поршень уплотнен в корпусе при помощи резиновой манжеты 9, а шток — двумя уплотнительными резиновыми кольцами 3.

Рис. 28. Цилиндр главный:

1 —пробка; 2,7 —кольца резиновые; 3 —пружина возвратная; 4 —чашка поджимной пружины; 5 —пружина поджимная; 6 —штуцер подводной; 8 —корпус цилиндра; 9 — поршень; 10 — манжета; 11 — кольцо стопорное; 12 — чехол защитный; 13 — толкатель; 14 — кольцо; 15 —кольцо уплотнительное; b = 0,2-0,6 мм

Источник http://avto-mekhanik.ru/dvigatel-i-navesnoe/regulirovka-scepleniya-ural-4320-s-dvigatelem-kamaz.html

Источник http://starimpex.ru/ural/kak-na-urale-otregulirovat-sceplenie-na.html

Источник http://plitkonda.ru/neispravnosti-avto/kak-otregulirovat-sceplenie-na-urale-5557/

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
