Как делается замена сцепления нива шевроле своими руками

Привет читателям и гостям бортжурнала моей шнивы)Пробег перевалил за 161 тысячу и мысль о том, что пора менять сцепление стала приходить всё чаще. По сути, родное Валео чувствовало себя хорошо, пробуксовок не давало.

Разве что на холодную бывало дерганье, особенно на пониженной. Логика подсказывала, что толщина ведомого диска на таком пробеге должна быть на волоске.

Поэтому взял лежавший почти год в гараже комплект сцепления Sachs (покупал когда пробег был около 120 тысяч) и поехал к братишке в гараж.

  • Как обычно бывает, хотели начать в 4 часа — в итоге, начали в 9 вечера, закончили в половину второго. Так же для центровки диска купил в запчастях оправку за 70 рублей, но во время работы она куда-то запропастилась (оказалась под курткой в салоне. ) Хорошо что в гараже нашелся первичый вал от кпп 2103.
  • Для снятия коробки хотел воспользоваться способом, который уже использовал ранее при ремонте коробки:

Но как выяснилось на практике, для снятия коробки необязательно снимать наболдажник с кочерги, в салоне вообще можно ничего не разбирать. В капоте открутил только болт опоры ресивера.

Порядок действий:Снимаем передний кардан. Откручиваем 3 гайки и выбиваем 3 болта крепления бублика к фланцу кпп. От раздатки промвал я не откручивал, но лучше привязать его чтобы не мешался.

Чтобы добраться до верхнего правого болта колокола и верхнего болта стартера, лучше всего использовать 3-4 удлинителя для торцевых головок и карданчик.

После того как будет откручен колокол, стартер и крайняя гайка крепления кулисы, можно будет сдернуть коробку и при помощи вышеупомянутого в видео трещеточного ключа на 13 открутить саму кулису от коробки:

Как делается замена сцепления Нива Шевроле своими руками

Откручиваем кулису от коробки, она не мешает снятию

Для вытаскивания коробки братишка ломом отгибал выхлопную трубу, иначе она там застревает)

После сборки впечатления неоднозначные: педаль какая-то пустая, как будто не прокачана система (на днях прокачаю). Сегодня вроде привык. Что касается родного сцепления — судя по толщине ферродо, на нём ещё ездить и ездить.

Как делается замена сцепления Нива Шевроле своими руками

Износ процентов 40

Как делается замена сцепления Нива Шевроле своими руками

До заклепок еще далеко

Как делается замена сцепления Нива Шевроле своими руками

С одной стороны толщина больше, чем с другой

Как делается замена сцепления Нива Шевроле своими руками

Слева новый Сакс, справа родное Валео после 161500 км пробега

Корзина также в полном порядке:

Как делается замена сцепления Нива Шевроле своими руками

Как делается замена сцепления Нива Шевроле своими руками

На лепестках износа от выжимного…

Как делается замена сцепления Нива Шевроле своими руками

Хотя некоторые нивоводы на таком пробеге меняют уже 3-4 комплект сцепления) Солдатик, которого я заменял при прошлой переборке коробки, уже имеет следы выработки, но вилка ходит четко, без щелчков. Смазали литолом. Выжимной нормальный, не люфтит, но крутится «с хрустом», похоже смазки в нем уже нет:

Как делается замена сцепления Нива Шевроле своими руками

Выжимной подшипник крутится с хрустом, но не люфтит

Как делается замена сцепления Нива Шевроле своими руками

Корпус не подгорел

  1. После сборки удачно настроил кулису, теперь 4я передача включается ровно вниз, а не наискосок, как было раньше. Но немного с другим ощущением стала включаться 5я передача, привыкну или перенастроим заново)
  2. Всем ровных дорог)

Price tag: 5 000 ₽ Mileage: 161478 km

Замена сцепления нива шевроле своими руками видео

Как делается замена сцепления Нива Шевроле своими руками

Все автомобилисты, которые имеют машины с механической КПП, знают роль сцепления. И также им известен и тот момент, что случается с автомобилем, когда сцепление пропадает. В таком случае, чтобы исправить ситуацию, потребуется посетить СТО и заменить там сцепление. Такая работа обычно занимает 1–2 часа. Хоть такой способ проведения ремонта считается и быстрым, но стоит он дорого. Чтобы сэкономить, можно попытаться данную работу проделать своими силами в гараже.

Что такое сцепление?

Это узел, при помощи которого крутящий момент от мотора передаётся на коробку передач.

Когда сцепление не будет работать на должном уровне, то это не только затруднит включение той или иной передачи, но также негативно отразится и на работе самого мотора и КПП.

Как делается замена сцепления Нива Шевроле своими руками

Сцепление Нива Шевроле VALEO.

На Нива Шевроле привод сцепления гидравлический. И также он имеет автоматическую компенсацию износа накладок. Привод сцепления тоже имеет большое значение, так как именно при помощи его водитель и может управлять сцеплением.

Видео о принципе работы сцепления

Неисправности сцепления на Нива Шевроле

Чтобы определить точно неисправность сцепления, не обойдётся быстрым перечислением таких моментов, так как оно представляет собой достаточно большой узел. А потому ниже будут приведены только основные неисправности, которые бывают со сцеплением.

    Не полностью включается сцепление (буксует). Тут причина может быть в сильной изношенности накладок. Придётся менять диск.

Как делается замена сцепления Нива Шевроле своими руками

Сцепление может пробуксовывать по вине износа или замасливания фрикционных накладок ведомого диска.

Определить неисправность тех или иных элементов сцепления можно по характерному звуку при включении передачи.

Замена сцепления своими руками

Когда причина неисправности будет выявлена, потребуется провести ремонт и принять меры по устранению поломки.

Если такую работу производить самостоятельно, то это длительный процесс, который потребует много времени. И также все мероприятия следует выполнять по инструкции.

Последовательность действий:

  1. Приготовить набор ключей и оправку для центровки ведомого диска.

Как делается замена сцепления Нива Шевроле своими руками

Оправка для центрирования ведомого диска.

Как делается замена сцепления Нива Шевроле своими руками

Снимаем коробку передач.

Как делается замена сцепления Нива Шевроле своими руками

Помечаем взаимное расположение кожуха диска и маховика.

Как делается замена сцепления Нива Шевроле своими руками

Выкручиваем шесть болтов крепления нажимного диска к маховику.

Как делается замена сцепления Нива Шевроле своими руками

Снимем нажимной и ведомый диски делаем визуальный осмотр.

Как делается замена сцепления Нива Шевроле своими руками

Проверяем надежность фиксации демпферных пружин.

Как делается замена сцепления Нива Шевроле своими руками

Оцениваем оцените состояние диафрагменной пружины нажимного диска.

Когда все эти показатели отсутствуют, то диск можно оставить старый, поменяв только выжимной диск. Сборка производиться в обратном порядке.

Видео о замене сцепления на Нива Шевроле

Замена выжимного подшипника

Этот элемент также важен в работе сцепления. При помощи его включается сцепление. Если при нажатии на педаль сцепления будет слышаться шум, то выжимной придётся поменять.

Последовательность замены:

    Вывести подшипник с зацепления с вилкой.

Алюминиевые проставки под пружины

После проведения такой работы настраивать сцепление не потребуется, так как этот процесс осуществляется автоматизировано.

Выводы

Зная, что может стать признаком изношенности и повреждения сцепления, а также то, как такую работу произвести своими силами, вам не придётся обращаться к мастерам, если возникнет такая необходимость.

Пошаговая замена сцепления на Ниве. Как я менял сцепление

Теперь остается только установить новый цилиндр. Данный привод является гидравлическим, в нем нет зазоров, имеет автоматизированную компенсацию, благодаря чему не происходит износ накладок функциональных.

No Comments yet Posted in: Шевроле. Как поменять самостоятельно сцепление на нива шевроле. Как самостоятельно…

Также данная неисправность возникает, если слишком ослаблены заклепки на фрикционных накладках. Замена выжимного подшипника Нива Шевроле Признаком необходимости замены подшипника выключения сцепления Шеви Нива является повышенный шум в момент нажатия на педаль сцепления. Выжимной на Нива Шевроле:

Давайте рассмотрим его устройство и ремонт. На данном этапе процесс замены основных деталей сцепления закончен. В это время крутящий момент на валу коробки передач исчезает и можно осуществлять переход на следующую передачу.

Бывает, что оно наоборот не полностью выключается его начинает вести, это может быть по следующим причинам: У ведомого диска происходит коробление или биение, решить данную неисправность можно при помощи ремонта если конечно у него незначительные повреждения. Но как правило если данная неисправность появилась решить ее можно только лишь полностью заменив диск.

У фиксированных накладок ослабились заклепки. Потребуется заменить комплект ведомого диска Наличие воздуха в самой системе. Решается это прокачкой системы Коробление и перекос диска. Решить можно заменив данную деталь Может возникнуть неисправность, когда требуется заменить некоторые части и детали.

Это определяется следующими признаками: И собрать все в обратном порядке. В некоторых случаях, когда сцепление выключается не полностью вследствие утечек, необходимо провести иные работы.

Для их выполнения также может потребоваться помощник. Вместе вам нужно заменить рабочий цилиндр сцепления.

Сперва ослабляют наконечник шланга на цилиндре. Затем отворачиваются болты кронштейна крепления к картеру. После этого из вилки можно достать толкатель вместе с защитным колпачком.

Полностью отсоединяется от шланга цилиндр сцепления. Остается только выполнить монтаж новой детали и выполнить прокачку гидравлического привода. Замена сопутствующих деталей Иногда требуется замена шланга, который входит в комплект механизма. Для этого при помощи ключа удерживают штуцер. Тем временем отсоединяют трубопровод.

Скоба крепления штуцера также демонтируется.

Далее необходимо слить из привода жидкость. Затем наконечник шланга отсоединяют от рабочего цилиндра. После установки нового следует прокачать гидравлический привод. Иногда необходима замена бачка, если на нем образовались отложения. Для этого снимают пробку. Откручивают крепления и демонтируют его.

Снятие КПП Нива Шевроле и замена сцепления

Затем следует визуально проверить стенки. Если отложений нет, то после тщательной промывки его можно использовать дальше. При нажатии на педаль водитель может услышать сильный шум. Это сигнал о неисправности выжимного подшипника.

Затем отсоединяют подшипник от вилки сцепления и снимают его. Далее устанавливают новый, смазывают шлицы и ставят коробку передач на место.

Сейчас количество производителей, которые изготавливают комплекты сцепления для отечественных машин, просто огромное.

Контактное кольцо звукового сигнала

Sachs Это продукция немецкого бренда ZF. Данный комплект имеет несколько преимуществ перед другими. Он не требует никакого обслуживания.

Он отлично выдерживает даже высокие нагрузки. Единственным недостатком считается высокая цена. Что касается ресурса, то производитель указывает км. Сцепление практически ничем не отличается от Sachs.

Главные особенности — это качество сборки, ресурс до км. Для него характерна износостойкость даже при серьезных нагрузках.

Наряду с этими производителями комплекты сцепления производят и отечественные предприятия. Однако их продукция не отличается качеством и большим ресурсом.

Многие знают, что это крайняя левая педаль в автомобиле, которая нажимается при необходимости смены скорости передачи.

На некоторых моделях автомобилей данная педаль отсутствует, причиной этого является наличие автоматической коробки передач.

Но Нива Шевроле комплектуется механической коробкой, для переключения передач, в которой имеется сцепление. При выходе из строя этого механизма автомобиль становится неуправляемым. Сцепление состоит из набора механизмов, выполняющих определенные функции. Данная статья посвящена одной из деталей механизма — выжимному подшипнику.

Рассмотрим основные особенности конструкции сцепления на Нива Шевроле, его принцип работы, назначение выжимного, основные неисправности и как осуществляется замена выжимного подшипника.

Если точнее, то это выключатель вращающего вала коробки. Муфта конструктивно состоит из таких основных механизмов: Корзина или нажимной диск; Диск ведомый; Подшипник выжимной.

Совместно эти устройства выполняют функцию снятия крутящего момента с вала коробки передач.

Рассмотрим коротко основные функции каждой из деталей.

Как снять КПП на ваз 2121 Нива

Корзина имеет вид стальной окружности с выпуклостью. В конструкции устройства установлены выжимные элементы, которые при включении муфты воздействуют на ведомый диск. В действие эти элементы приводятся выжимным подшипником, работающим посредством механического воздействия человеком.

Ведомый диск имеет форму круглого основания, состоящий из фрикционных накладок. Этот диск является передатчиком крутящего момента. Он соединяется непосредственно с маховиком двигателя Шеви Нивы.

Замена сцепления Нива 21214 ремонт

В нормальном режиме во время движения автомобиля диск сцеплен с маховиком, и они вращаются совместно. При нажатии на педаль сцепления, на диск воздействуют выжимные элементы корзины лепестки , которые отводят его от маховика. В это время крутящий момент на валу коробки передач исчезает и можно осуществлять переход на следующую передачу.

Подшипник является важной деталью, которая выполняет функцию выжима элементов корзины. Рассмотрим этот элемент подробнее. Выжимной на Нива Шевроле: Она прижимает ведомый диск к маховику при воздействии на корзину.

Диаметр устройства соизмерим с выжимными пружинами корзины. Располагается подшипник на первичном валу коробки прямой передачи, только крепится он не к оси, а к защитному основанию.

Когда водитель жмет на педаль сцепления, то подшипник воздействует на корзину, приводя в движение ее выжимные элементы лепестки. Лепестки ослабляют прижим диска к маховику, тем самым он прекращает вращаться.

Эти подшипники бывают таких видов: На Шеви Нива используется выжимной подшипник роликового типа. Принцип действия основан на механическом воздействии на корпус элемента, который, в свою очередь, осуществляет влияние на корзины ее лепестки.

Рекомендуется к прочтению  За что отвечает сцепление в автомобиле. Сцепление автомобиля

Вес литых дисков r18

Лепестки отжимают ведомый диск от маховика. Различают два типа данных механизмов: Это означает, что выпускает для Нивы Шевроле комплект механизмов сцепления отечественный производитель. Замена сцепления потребуется, как минимум через пять лет.

Поэтому при выборе деталей механизма обращайте внимание на маркировку и производителя. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха. Снимите шланг с клапана прокачки и наденьте колпачок.

Снятие и установка главного цилиндра сцепления Нива Шевроле Главный цилиндр сцепления Шеви Нива снимайте для замены или ремонта при утечке жидкости, неполном выключении сцепления может быть вызвано утечкой жидкости или износом манжет , а также при неполном включении сцепления в результате засорения компенсационного отверстия или его перекрытия разбухшей манжетой. Откачайте резиновой грушей жидкость из бачка Ослабьте хомут крепления шланга и отсоедините его от главного цилиндра отведя его в сторону Выверните гайку крепления трубопровода из главного цилиндра.

Замена главного цилиндра сцепления ВАЗ, НИВА, Chevrolet Niva. Прокачка сцепления. Подробно в HD

Установка главного цилиндра сцепления Нива Шевроле производится в порядке обратном снятию. После установки цилиндра, залейте жидкость и прокачайте систему сцепления. Снятие и установка рабочего цилиндра сцепления Нива Шевроле Рабочий цилиндр сцепления Шевроле Нива снимайте для замены или ремонта при неполном выключении сцепления, вызванном утечкой жидкости.

Для демонтажа потребуется ключ на 13 и на Ослабьте наконечник шланга рабочего цилиндра Выверните два болта кронштейна крепления рабочего цилиндра к картеру сцепления и снимите кронштейн Выньте толкатель рабочего цилиндра сцепления Нива Шевроле из вилки выключения сцепления и снимите защитный колпачок вместе с толкателем Удерживая наконечник шланга от проворачивания и вращая цилиндр, разъедините их.

Слейте тормозную жидкость из привода и цилиндра сцепления Шеви Нива в заранее подготовленную емкость.

Если они ослаблены, диск надо менять. Проверяем надежность фиксации демпферных пружин.

Выжимные лепестки должны располагаться на одном уровне. Оцениваем оцените состояние диафрагменной пружины нажимного диска. Когда все эти показатели отсутствуют, то диск можно оставить старый, поменяв только выжимной диск. Сборка производиться в обратном порядке.

Видео о замене сцепления на Нива Шевроле Замена выжимного подшипника Этот элемент также важен в работе сцепления. При помощи его включается сцепление. Если при нажатии на педаль сцепления будет слышаться шум, то выжимной придётся поменять. Вывести подшипник с зацепления с вилкой.

Снятие КПП Нива Шевроле и замена сцепления

Замена сцепления Нива Шевроле.Снятие КПП Нива Шевроле.

Замена сцепления ВАЗ 21213 на ВАЗ 2123_Шевроле Нива. Сопутствующие работы при снятии КПП и РКП.

  1. Снятие КПП Нива Шевроле и замена сцепления/ВЫЖИМНОГО ПОДШИПНИКА

Пошаговая замена сцепления на Ниве. Как я менял сцепление.

Замена выжимного подшипника. Сделай Сам!

В КАКОЙ последовательности начинать демонтаж КПП на Шевроле Нива? #АлексейЗахаров. Авто — ремонт

  • Замена сцепления ВАЗ 21213 («Нива»)
  • Что полезно менять вместе со сцеплением?

Нива Шевроле-Пропало Сцепление.Причина.Разбираемся.

Замена сцепления на ниве без помощника, в одно лицо

21 Февраль, 2015

Как делается замена сцепления Нива Шевроле своими руками

Замена сцепления на ниве

Сразу после нового года, 7 января я наконец-то поменял сцепление на ниве, заодно сменил главный и рабочий цилиндры сцепления.

Замена сцепления на ниве и на моноприводе совершенно разные по трудоемкости задачи. Я свое сцепление менял два дня, правда попутно сделав еще много чего. Крайне желательно позвать друга на помощь.

Мне удалось все сделать одному, но в следующий раз постараюсь делать это с помощником.

Как делается замена сцепления Нива Шевроле своими руками

Итак, начинаем наш нелегкий путь. Замена сцепления на ниве в полтора раза более заморочистое занятие, чем на обычном кредито-переднем приводе. У Нивы есть еще раздаточная коробка и два карданных передачи, все это прикручено между собой и к КПП. На фото видно, что передний кардан уже снят.

Как делается замена сцепления Нива Шевроле своими руками

Живописный вид на раздатку, далее РК. В принципе до конца откручивать задний кардан смысла нет. Просто открутить от флянца РК и отложить в сторону. Как на фотографии.

Как делается замена сцепления Нива Шевроле своими руками

Помниться в том году немного писал про промежуточный вал. Он стал причиной схода с трофи-рейда на первомайке. На фотографии новый промвал для 21213 — шрусовый, одна часть его по сути стандартная «граната». Крестовинный старого образца в магазинах не найти, что печально.

Есть на разборах и вроде слышал, что делают неоригинал. Сходу не купил, ездить было надо, взял опять стандартный. Его особенность, что при повреждении обездвиживается автомобиль.

На крестовинном старом промежуточном вале, по рассказам людей можно как-то медленно доехать до места ремонта.

Как делается замена сцепления Нива Шевроле своими руками

Для того, чтобы снять РК, необходимо сверху освободить рычяги блокировки и пониженной передачи. Для этого снимается весь кожух МКПП. Кожух на больших саморезах, под крестовую отвертку. Под кожухом, прямо из салона видим бублик промвала.

Как делается замена сцепления Нива Шевроле своими руками

Дальше спускаемся под машину и откручиваем опоры раздатки. Но перед этим шилом, ножницами, чем-то острым обводим положение опор относительно дна. На фото видно след вокруг шпилек — это вот он и есть — метки. Нужно, чтобы поставить раздатку в такое же положение, когда будем ставить ее назад.

Трещеткой на 13 с длинной головкой откручиваем гайки со шпилек, 4 штуки по две на каждую опору. Дальше потребуется помощник или собственная дурь. Хватаем раздатку и аккуратно, чтобы не повредить шпильки снимаем ее. Одна из самых противных проблем у старых нив — как раз шпильки раздатки.

Если она отломиться, сгниет, у нее слижет резьбу — раздатку закрепить нормально будет затруднительно. Пойдут — шумы и вибрации. Поменять шпильку можно высверлив ее из салона. Мне так и пришлось сделать, но вставленный болт теперь надо откручивать удерживая его и в салоне и под низом машины.

Ну да — надо приварить, согласен. Весной доделаю.

Как делается замена сцепления Нива Шевроле своими руками

Далее будем снимать коробку передач. На фото на нас смотрит флянец вала кпп, к которому прикручивается промежуточный вал между РК и КПП. Сам процесс снятия я не заснял, так как снимал один и пачкал руки, фотографировать было неудобно.

Колокол КПП прикручен к блоку двигателя четырьмя болтами. Вроде на 17 или на 19 — не помню, да и не особо важно. Главное, что нужны головки с удлинителями, так просто до них не добраться.

Первый раз кажется сложно, но на самом деле надо просто трещетку с хорошим удлинителем.

Как делается замена сцепления Нива Шевроле своими руками

А это снятая раздатка, уложена по ближе к заднему мосту, чтобы не мешалась

Как делается замена сцепления Нива Шевроле своими руками

Сняв КПП примеряю на нее подшибник.

Как делается замена сцепления Нива Шевроле своими руками

Диск сцепления из родного комплекта. Конечно правильнее поставить сцепление от Шеви Нивы. Родное сцепление 21213 это мутант из запчастей классики и восьмерки. Сцепление от 2123 имеет неоспоримые преимущества — вдвое-втрое долговечнее, мягкое, диск больше в диаметре и площадью. Но и цена в два раза дороже.

  • А это новая корзинка

Пришла пора установить все на маховик. На фото все уже прикручено. Тем, кто самостоятельно меняет сцепление первый раз необходимо знать, что для центровки диска и корзинки необходимо использовать первичный вал кпп. Его можно взять из коробки передач, разобрав ее и отпилив болгаркой. Конец первичного вала торчит из колокола, куда надевается подшибник.

Без этой приспособы прикрутить симметрично диск сцепления внутри корзинки сложно. Но можно, используя подходящий по диаметру металлический прут или что-то такое. Криво установленное сцепление не даст вам прикрутить коробку к двигателю. Кривовато установленное заставит материться самыми грязными фразами в процессе стыковки кпп к движку :).

Поэтому первичный вал для центровке крайне желателен

Кстати, все же у меня то пованивало, то глючило сцепление вовсе не из-за усталости диска сцепления. Я достал его, а он гад живехонький! Еще бы походил. Подшибник шелестел, но тоже бы проездил. Мог я просто ГЦС и РЦС обновить, систему прокачать, и проходило бы оно до лета, а там уже полная замена, всего что напрашивалось.

Вернемся к КПП. Почистил вилку с колоколом от грязи, поставил новый выжимной подшибник. Далее установка в обратном порядке. Самое трудное в одно лицо состыковать коробку с движком. Тут несколько советов — как можно точнее прикрутить сцепление.

Воткнув первичный вал в центр маховика, зафиксируйте хвост коробки, подложите брус какой-то. Далее с помощью такой то матери немного покачивая кпп из стороны в сторону пропихиваем ее ближе к двигателю. Как только болты, крепящие кпп к движку начинают чуть-чуть достовать — победа близка.

Притягиваем КПП к движку, с помощью болтов. Тут надо следить за перекосом. Когда один болт чуть прикрутиться к блоку, надо шатая коробку выставить ее как можно ровнее, и попробовать наживить болт крепления по диагонали. На практике конечно не все так гладко, но поставить можно.

Я на ниве вообще первый раз в жизни сцепление менял, и ничего, вроде получилось.

замена рабочего цилиндра сцепления нива

Главный и рабочий цилиндр сцепления тоже могут стать причиной больших неприятностей. У меня потекший рцс давал эффект залипания сцепления. Иногда не получалось выключить передачу, иногда включить. Снимаем передний кардан, у нас он уже снят.

Видно флянец переднего редуктора, т.е. если бы кардан был на месте, открутить рцс было бы нереально. Болты 13, две штуки. Желательно сфотографировать само крепление, как оно стояло.

А то потом (через шесть часов) я его и в руках кручу и вспомнить не могу, как оно стояло.

Цилиндр весь в соплях, видно, что сдох. Код для покупки нового 2101-1602515

Все, цилиндр снят, новый стаится в обратном порядке. Но я сначала еще и главный поменял, он идет выше по шлангу.

  1. Протягиваем тросик сцепления

На Ниву стараюсь покупать все заводское, от лада-имидж в сине-белых коробках. Новые рабочий и главные цилиндры.

замена главного цилиндра сцепления нива

  • Итак главный цилиндр сцепления классики. Код запчасти — 2101-1602615

Открутить цилиндр элементарно — отворачиваем справа и слева и готово. Хотя бывает проблемка со снятием — закисает штуцер на первом патрубке.

Вот теперь ГЦС на месте. Теперь надо прокачать систему, закачав новую тормозную жидкость. Качать лучше с напарником естественно. На этом замена сцепления на ниве завершено, можете расходиться .

Внезапно уместилась длинная АКБ

Маленькая приятность — длинная АКБ, которую покупал на форд, уместилась на штатное место. Просто радость какая-то, хотел поболгарить, а там номерной элемент. У нивы вин рядом с аккумулятором.

Пора менять сцепление на Ниве Шевроле? Пошаговая инструкция по замене узла и отдельно вилки

Как делается замена сцепления Нива Шевроле своими руками

Его назначение – временное отсоединение мотора от трансмиссии и плавное их соединение.

Этим обеспечивается легкое переключение скоростей и плавный старт автомобиля.

Принцип работы

Работает узел следующим образом:

  • При нажатии на педаль усилие передается через гидропривод сцепления на нажимную вилку. Она давит на выжимной подшипник, смещая его в сторону двигателя.
  • Последний сжимает лепестки пружин, установленных на корзине сцепления.
  • Ведущий и ведомый диски начинают вращаться независимо друг от друга, разрывая связь между мотором и КПП.
  • Когда педаль отпущена, детали сцепления под давлением пружин возвращаются в исходное положение.
  • Диски соединяются и вновь передают крутящий момент от двигателя к первичному валу коробки передач.

Фрикционные накладки, выжимной подшипник и прочие детали сцепления постепенно изнашиваются. В этом случае приходится менять отдельные части или узел целиком.

Распространенные неисправности

Как делается замена сцепления Нива Шевроле своими руками

  • Стук или вибрация при отпускании педали. Проблема возникает при деформации ведомого диска или износе его шлицов.Также неисправность проявляется, если двигатель плохо закреплен на опорах или деформировалась диафрагменная пружина корзины.
  • Педаль проваливается при нажатии. Это случается при поломке главного или рабочего цилиндров, завоздушивании гидропривода, поломке возвратной пружины либо нажимной вилки.
  • Сцепление не выключается, когда водитель нажимает педаль. Причиной этого может служить засорение либо повреждение трубопровода и цилиндров гидропривода, деформация ведомого диска, наличие задиров на его шлицах, поломка либо изменение формы нажимной вилки, диафрагменной пружины.
  • Сцепление буксует. Проблема появляется при замасливании или износе фрикционных накладок, закрепленных на ведом диске, засорении гидропривода, заедании или неправильной регулировке нажимной вилки.
  • Шум при нажатии педали. Скрежет, вой или свист при размыкании дисков возникает из-за неисправности выжимного подшипника.

Для устранения большинства поломок необходимо заменить отдельные детали или сцепление в целом.

Как поменять вилку без снятия коробки передач?

Заменить деталь можно, не снимая коробку переключения передач. Для этого даже не придется загонять автомобиль на яму или подъемник. Вам понадобится:

  • переноска или фонарь;
  • пассатижи;
  • молоток;
  • отвертка;
  • точило.

Последнее потребуется для небольшой доработки стандартной вилки. Иначе ее не получится поставить на место, не снимая КПП.

  • При помощи пассатижей демонтировать возвратную пружину.
  • Открутить болты крепления рабочего цилиндра сцепления.
  • Расшплинтовать шток и вынуть его из вилки.
  • Снять защитный чехол.
  • Вытащить старую вилку. Делать это нужно аккуратно, чтобы не сломать. Иначе операция осложняется.
  • Доработать на точиле новую вилку: сточить заклепки до высоты 1-1,5 мм, снять фаски на концах.
  • Подсветить фонарем или переноской в лючок.
  • Провернуть выжимной подшипник, выставить грани муфты в горизонтальное положение.
  • Повернуть кончики пружинки в сторону отверстия.
  • Направить вилку, вставить в лючок и аккуратно загнать внутрь, используя молоток.

Важно: пружину нужно поддерживать отверткой. Усики должны попадать строго между двумя ребрами вилки.

Как делается замена сцепления Нива Шевроле своими руками

  • Убедиться, что деталь упирается в шаровую опору.
  • Направить усики пружины. Они должны обхватывать опору.
  • Установить защитный чехол.
  • Поставить на место шток и прикрутить рабочий цилиндр.
  • Установить на место возвратную пружину.
  • При необходимости отрегулировать свободный ход сцепления.

Замена сцепления

Сначала необходимо обеспечить доступ к машине снизу. Заменить механизм сцепления без демонтажа КПП не получится.

Кроме стандартного набора ключей и отверток вам понадобится правка для центровки ведомого диска и маркер. Это может быть первичный вал КПП или трубка (пруток) соответствующего диаметра.

Порядок выполнения работ:

Важно: осмотрите состояние фрикционных накладок. Если на них видны сколы или трещины, глубина залегания заклепок (расстояние от головок до поверхности) не превышает 0,2 мм – ведомый диск подлежит замене.

Рекомендуется к прочтению  Как правильно пользоваться сцеплением

По результатам осмотра по каждой из деталей сцепления принимается решение: оставить старую или установить новую. После этого остается лишь собрать узел и установить коробку передач. При установке корзины следует отцентрировать ведомый диск с помощью оправки. Далее нужно выставить нажимной подшипник так, чтобы грани муфты располагались строго горизонтально.

После замены ведомого диска, как и после установки новой вилки, необходимо отрегулировать сцепление.

Когда имеет смысл ремонтировать?

Изготовитель не предусмотрел возможность ремонта деталей. К тому же запчасти для сцепления не отличаются высокой ценой. Поэтому при обнаружении неисправности необходимо заменить изношенную деталь новой.

Замена сцепление на Ниве Шевроле — поставил «Valeo». Цена комплекта и стоимость работ

Пробег на моей Ниве Шевроле уже 120 тысяч километров и я стал замечать, что со сцеплением что-то «не то». Симптомы указывали на сцепление:

  • Плохо включались передачи, педаль приходилось вдавливать в пол
  • При включении первой передачи скрежетало очень сильно
  • Задняя передача вообще перестала включаться, скрежещет и всё тут
  • Ход педали сцепления стал очень коротким, порядка 1-2 см
  • Подшипник сцепления свистел так сильно, что было слышно из кабины

Поэтому, проконсультировавшись со знакомым «шнивоводом», решил, что на диагностику к парням в сервис не поеду, а сразу куплю комплект сцепления, а потом уже с ним поеду в сервис и парни мне его поставят.

Обзвонив с пяток магазинов нашего города, выяснил, что оптимальный вариант — это купить штатное сцепление Валео. Есть у нас в городе официальный представитель вазовских запчастей, поэтому решил не рисковать и взять там. Хотел, конечно, не Валео, а Suchs, но в городе его не оказалось. Тем более, что моё проходило 120 тысяч, а это для сцепы реально хороший показатель.

Итак, с заветной коробочкой поехал к знакомым парням (всегда у них ремонтируюсь), ребята мне его поставили. Времени — 1 день, по деньгам — 2700 рублей. Ибо менять сцепление — дело муторное, снимать коробку, все дела. Гемор короче, кто менял — тот знает )) Для меня лично эта задача из разряда невыполнимых, поэтому я загнал в сервис и заплатил деньги.

Знаю ребят, которые сцепление меняли сами и они мне рассказывали, сколько матюков они собрали ))

Ну и расскажу свои ощущения после замены.

Забираю авто из сервиса, сажусь за руль — что это? Педаль мягкая, как на иномарке, а я вообще не привык )) Ноги уже приыкли выжимать, так выжимать )) До дома доехал, но непривычно.

Вдобавок еще и рычаг переключения передач стоит чуть с наклоном, непривычно (как оказалось, с регулировкой кулисы парни промахнулись, потом съездил к ним — настроили так, как мне удобно).

Спустя примерно неделю педаль становилась всё жестче и вскоре приняла свою обычную «упругость», как я люблю ))

Итого, замена сцепления на Ниве Шевроле мне вышла в 8000 рублей и день без машины.

Езжу уже больше месяца (на момент написания заметки), всё устраивает, уже успел побуксовать в грязи, но сцепу пока не палил )) Так что 30-40 тысяч можно смело ездить.

Но тут уже вылезла другая проблемка — забарахлила вторая передача, скорее всего накрылся синхронизатор. Езжу пока так (уже наловчился включать), но менять его тоже надо будет.

После 120 тысяч Шевики начинают «сыпаться», за последний год вложил в ремонт нормально. На зиму сейчас еще подвеску уже надо «трясти», поскрипывает что-то. В общем, ближе к зиме, думаю, будет у меня очередной ремонт подвески.

Замена Сцепления Нива Своими Руками

Как делается подмена сцепления Нива Chevrolet своими руками

Как делается замена сцепления Нива Шевроле своими руками

Самый обычный метод при хоть какой поломке – обратиться на 100. Задачи со сцеплением там способны убрать практически за пару часиков. Но есть и другой метод, который поможет сберечь средства, – отремонтировать машину своими руками.

Начнем с головного

Разберемся, что такое сцепление. Это устройство для переключения передач в автомобиле. Когда оно выходит из строя, то мучаются и другие узлы: коробка и даже движок. Кроме этого, в каждой машине есть привод (фронтальный либо задний). У Нивы Chevrolet привод полный гидравлический. Это создаст дополнительные трудности. Но если взялись, то отступать не будем.

Далее давайте ознакомимся с вероятными поломками сцепления. К примеру, когда у Нивы Chevrolet «пробуксовывает» сцепление, то причинами могут быть:

Как делается замена сцепления Нива Шевроле своими руками

  1. Прогорание либо сильный износ накладок. В таковой ситуации нужна подмена диска.
  2. Масло на накладках ведомого диска. Тогда ищем, где протекает масло, устраняем течь, также промываем диски.
  3. Бывают ситуации, когда сцепление «ведет». Это происходит из-за его частичного выключения. В чем здесь дело:
  • возникновение торцевого биения либо деформация ведомого диска. Хорошим выходом станет подмена диска на новый;
  • попадание воздуха в гидравлику. В таком случае пригодится прокачка системы;
  • перекосило нажимной диск, тогда без вариантов – поменять;
  • ослабление заклепок накладок. Только поменяв весь набор на новый, можно решить делему;
  • поломка нажимной вилки. Может пригодиться подмена.

Бывают и такие варианты: шум при нажатии на сцепление либо при отпускании педали. Все равно без того, чтоб разобрать всю систему, никак не обойтись.

Снятие КПП Нива Шевроле и замена сцепления

Снятие КПП и замена сцепления своими руками.

Снятие КПП Нива Шевроле и замена сцепления/ВЫЖИМНОГО ПОДШИПНИКА

ЗАМЕНА ДИСКА И ВЫЖИМНОГО ПОДШИПНИКА НИВА ШЕВРОЛЕ, НА АНАЛОГ. СНЯТИЕ КПП ЗАМЕНА ДИСКА …

Как происходит замена сцепления в машине Нива Шевроле

Главное в этом деле – терпение и следование инструкции в точности. А теперь ремонт шаг за шагом:

  • заезжаем на смотровую яму;
  • снимаем коробку передач;
  • если решили не менять нажимной диск, то делаем пометки о расположении маховика и кожуха;
  • берем ключ на 8 и выкручиваем все болты, которые крепят диск к маховику. Сделать это можно, если маховик держать неподвижно;
  • снимаем ведомый и нажимной диски;
  • если есть признаки износа ведомого диска, тогда его нужно менять;
  • присмотритесь, не повреждены ли пружины демпфера. Если да, то диск тем более необходимо менять на новый;
  • обследуем лепестки выжимной пружины. Они должны находиться на одном уровне и не иметь износа;
  • только при условии, что все показатели в норме, замена деталей не требуется. А при несоответствии хотя бы одного из них покупки ведомого и выжимного дисков не избежать.

Важный момент – попутная замена выжимного подшипника. Если не сделаете это сейчас, то скоро опять будете разбирать автомобиль и менять его.

Обратите внимание на цилиндр гидравлики

Утечка жидкости или неполное включение сцепления? Достаем главный цилиндр и исследуем. Корпус не поврежден, отсутствуют царапины и признаки износа? Значит, обойдемся ремонтом. Привод работает при помощи рабочего цилиндра. Вы жмете на педаль, а он через систему тяг и гидравлику передает усилие на вилку и подшипник.

Через резиновый шланг, которым соединены рабочий и главный цилиндры, бывает утечка жидкости. Это и приводит к плохому выключению сцепления. После замены рабочего цилиндра делаем регулировку и прокачку.

Понадобились снятие и установка бачка гидропривода сцепления? Значит, нужно открутить пробку бачка и гайку крепления, достать сам бачок и слить из него жидкость. Попустите хомут крепления и шланга и полностью отсоедините. Заметили внутри бачка отложения? Промойте и устанавливайте назад. Заливаем жидкостью и прокачиваем.

Ремонт закончился, но появилась другая проблема

И педаль сцепления податлива, и всю систему перебрали, но возникла другая забота: при наборе оборотов появилась вибрация. Легкий гул усиливается, как только обороты двигателя увеличиваются. И главное, до ремонта такой проблемы не было.

Некоторые мастера советуют какое-то время поездить, и все пройдет. Но лучше не рисковать и снова разобрать автомобиль. Скорее всего, дело в кардане, и понадобится замена раздаточной коробки. И все это можно сделать самому.

С первым ремонтом вы же справились?

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Как заменить сцепление на Ниве Шевроле самостоятельно

Каждый автомобилист, у которого механическая коробка передач знает, что такое сцепление, и рано или поздно сталкивается с тем что оно просто на просто пропадает, и когда начинает трогаться оно не выжимается, тем самым создает своего рода неудобства.

Единственным вариантом в такой ситуации — это обратиться в ближайший автосервис, где в течение двух-трех часов будет произведена на автомобиле нива шевроле замена сцепления.

Данный вариант является не дешёвым, поэтому если бюджет у вас не позволяет данную процедуру по замене можно произвести и самому в гарных условиях.

Как делается замена сцепления Нива Шевроле своими руками

О том, как происходит замена, регулировка, а также ремонт, вы узнаете из данной статьи, а также узнаете какое поставить лучше всего.

Что представляет собой сцепление

Благодаря ему происходит от двигателя к самой коробке передач передача крутящего момента, благодаря чему появляется возможность переключать скорости на коробке.

Если эта работа будет происходит не надлежащим образом, это отрицательно отразится на остальных механических узлах. Данный привод является гидравлическим, в нем нет зазоров, и имеет автоматизированную компенсацию, благодаря чему не происходит износ накладок функциональных.

Данный привод является одной из важных деталей, так он подает сигнал к рабочим элементам к самому водителю.

Какие неисправности бывают

Это целый механизм, и этих причин по которой оно выходит из строя может быть очень много. Давайте рассмотрим наиболее распространенные:

При нажатии на педаль сцепления на Нива Шевроле, происходит пробуксовка, то есть происходит включение не полное, это может быть вызвано:

  • Большим износом фрикционных накладок, или они прогорели, данная проблема решается полной заменой диска.
  • На ведомом диске на поверхности появляется масло, это говорит о том, что у деталей неисправны уплотнители. Устранить проблему можно промыв диски, удалив причины протекания.

Бывает, что оно наоборот не полностью выключается его начинает вести, это может быть по следующим причинам:

  • У ведомого диска происходит коробление или биение, решить данную неисправность можно при помощи ремонта если конечно у него незначительные повреждения. Но как правило если данная неисправность появилась решить ее можно только лишь полностью заменив диск.
  • У фиксированных накладок ослабились заклепки. Потребуется заменить комплект ведомого диска
  • Наличие воздуха в самой системе. Решается это прокачкой системы
  • Коробление и перекос диска. Решить можно заменив данную деталь

Может возникнуть неисправность, когда требуется заменить некоторые части и детали. Это определяется следующими признаками:

  • Слышны шумы во время нажатия на сцепления
  • Такие же шумы слышны, когда педаль отпускается

Это говорит о том, что необходимо снимать и разбирать данную систему, и устранять появившуюся поломку.

Как произвести замену

Когда причина поломки ясна, нужно переходи к ее устранению. Процесс по замене является очень долгим и трудоемким, поэтому нужно набраться терпения, и выполнять все строго по инструкции, включающая в себя следующие этапы:

  1. Устанавливаем автомобиль на яму
  2. Подготовить необходимые инструменты
  3. Снимаем коробку передач, это нужно чтобы был доступ к устройству
  4. После того как коробка снята, необходимо пометить отметками, как расположен маховик и кожух.
  5. Ключом на восемь выкручиваем несколько крепежных болтов, они крепят к маховику сам диск сцепления.
  6. Производим снятие двух дисков нажимного и ведомого
  7. Осматриваем их и если присутствуют различные сколы, трещины, то его необходимо в срочном порядке менять.
  8. Проверяем в каком состояние выжимная пружина
  9. После осмотра и устранения всех неисправностей, установка происходит в обратном порядке, в котором производилось снятие.

На этом все этапы по замене сцепления на автомобиле Нива Шевроле закончены.

Очень важным в процессе замены, посмотреть в каком состояние выжимной подшипник, и, если он находится в изношенном состояние лучше произвести замену на новый, так как через пару месяцев если не заменить, придётся разбирать устройство заново.

Теперь вы имеете представление как самому произвести снятие и замену диска, и можете в любой момент, не обращавшись к специалисту привести всю процедуру самостоятельно.

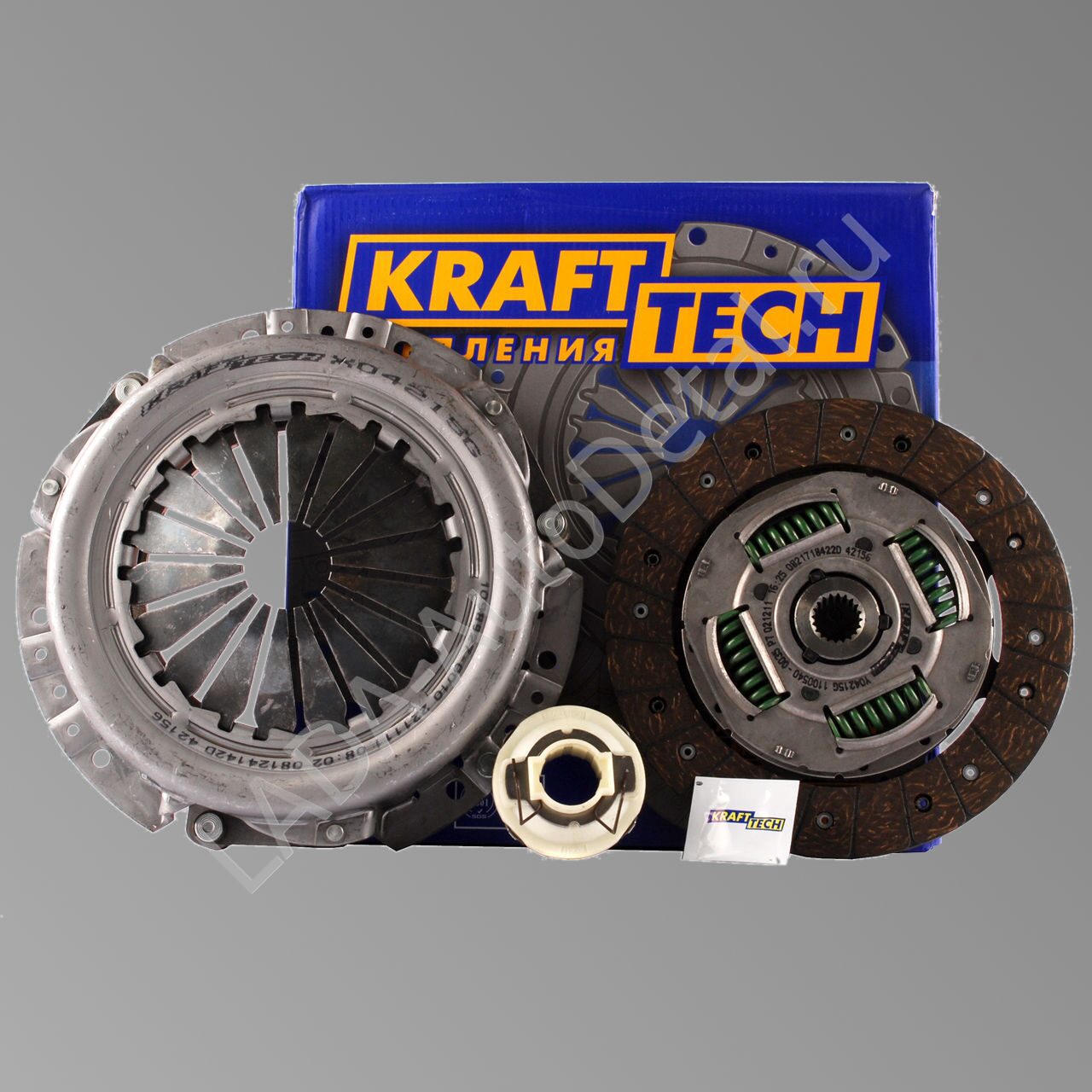

Сцепление Шевроле Нива 2002

На автомобиле установлено однодисковое, сухое, постоянно замкнутое сцепление с центральной диафрагменной пружиной. Устройство сцепления показано на рис. 5.1.

Рис. 5.2. Привод выключения сцепления:

гайка крепления главного цилиндра;

муфта выключения сцепления;

вилка выключения сцепления;

чехол вилки выключения сцепления;

болт крепления кронштейна;

клапан для удаления воздуха;

ось педали сцепления;

толкатель главного цилиндра;

Привод сцепления гидравлический, беззазорный, с автоматической компенсацией износа фрикционных накладок ведомого диска. Привод состоит из главного 2 ( рис. 5.2) и рабочего 11 цилиндров, педали сцепления, трубки 1 гидропривода выключения сцепления и шланга.

Чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хоть немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, хотя выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой чуть-чуть педали находится под повышенной нагрузкой, и его ресурс снижается.

По той же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль.

Пробуксовку сцепления легко определить при помощи тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцепление требует ремонта.

Проверка технического состояния сцепления

Проверьте техническое состояние сцепления следующими способами.

Включите нейтральную передачу в коробке передач, пустите двигатель автомобиля и прогрейте его до рабочей температуры. При работе двигателя с минимальной частотой вращения коленчатого вала выключите сцепление (нажмите на педаль) и включите передачу заднего хода. Передача должна включаться без скрежета, стука и других посторонних шумов.

Рекомендуется к прочтению  Сцепление на ВАЗ 2115 — примерные цены и где купить

На ходу автомобиля переключайте передачи. Все передачи должны включаться без скрежета, стука и других посторонних шумов.

При разгоне автомобиля должна наблюдаться пропорциональность между увеличением частоты вращения коленчатого вала двигателя и увеличением скорости движения автомобиля ( сцепление не должно «буксовать»). Пробуксовку сцепления легко определить при помощи тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом чуть падают и автомобиль начинает разгоняться, сцепление требует ремонта.

Если указанные признаки нормальной работы сцепления отсутствуют, попробуйте удалить воздух из гидропривода сцепления. Если прокачка гидропривода не привела к желаемому результату, снимитесцепление для ремонта.

Прокачка гидропривода сцепления

Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидроприводе сцепления есть воздух. Удалите его прокачкой привода.

Кроме того, прокачка выполняется при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией.

Вам потребуются: ключ «на 8», шланг для прокачки, емкость для тормозной жидкости, тормозная жидкость.

Работу проводите с помощником на смотровой канаве.

1. Залейте (или долейте) жидкость в бачок до нижней кромки заливной горловины.

2. Наденьте на клапан рабочего цилиндра шланг для прокачки. Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости.

3. Нажмите на педаль сцепления 4–5 раз и удерживайте педаль сцепления нажатой.

Помощник должен нажимать на педаль резко, с интервалами между нажатиями 2–3 с.

4. Откройте клапан прокачки для выпуска воздуха из системы. Из шланга в емкость будет выходить жидкость с пузырьками воздуха.

5. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления.

6. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха.

Не допускайте падения уровня жидкости в бачке ниже метки «min». Своевременно доливайте жидкость, иначе при осушении дна бачка в систему попадет воздух и прокачку придется повторять заново.

7. Снимите шланг с клапана прокачки и наденьте колпачок.

8. Долейте тормозную жидкость в бачок главного цилиндра до уровня метки «max».

Снятие и установка бачка гидропривода сцепления

Снимайте бачок при чрезмерном загрязнении тормозной жидкости и появлении отложений на стенках бачка.

Вам потребуются: ключ «на 10», пассатижи, емкость для тормозной жидкости, тормозная жидкость.

1. Отверните пробку бачка.

2. Отверните гайку крепления кронштейна бачка.

3. Выньте бачок из кронштейна.

4. Слейте из бачка жидкость.

5. Осмотрите бачок. При обнаружении отложений

6. ослабьте хомут крепления шланга и отсоедините его.

Бачок можно промыть и использовать повторно.

7. Установите бачок в порядке, обратном снятию.

8. Залейте жидкость и прокачайте гидросистему (см. «Прокачка гидропривода сцепления»).

Снятие и установка рабочего цилиндра привода сцепления

Рабочий цилиндр снимайте для замены или ремонта при неполном выключении сцепления, вызванном утечкой жидкости.

Вам потребуются: ключи «на 13», «на 17».

1. Ослабьте наконечник шланга рабочего цилиндра.

2. Выверните два болта кронштейна крепления рабочего цилиндра к картеру сцепления.

3. Снимите кронштейн.

4. Выньте толкатель рабочего цилиндра из вилки выключения сцепления и снимите защитный колпачок вместе с толкателем.

5. Удерживая наконечник шланга от проворачивания и вращая цилиндр, разъедините их.

6. Слейте жидкость из привода и цилиндра в заранее подготовленную емкость.

7. Установите новый рабочий цилиндр в порядке, обратном снятию.

8. Прокачайте гидропривод сцепления (см. «Прокачка гидропривода сцепления»).

Замена шланга гидропривода сцепления

Вам потребуются: ключ «на 14», «на 17», «на 19».

1. Удерживая ключом 1 от проворачивания штуцер шланга, ключом 2 отверните гайку трубопровода и отсоедините его.

2. Снимите скобу крепления штуцера к кронштейну кузова.

3. Слейте жидкость из привода в заранее подготовленную емкость.

4. Выверните наконечник шланга из рабочего цилиндра.

Не потеряйте уплотнительную шайбу.

5. Установите новый шланг в порядке, обратном снятию.

6. Прокачайте гидропривод сцепления (см. «Прокачка гидропривода сцепления»).

Снятие и установка сцепления

Основные неисправности, для устранения которых необходимы снятие и разборка сцепления:

повышенный (по сравнению с привычным) шум при включении сцепления;

рывки при работе сцепления;

неполное включение сцепления ( сцепление «буксует»);

неполное выключение сцепления ( сцепление «ведет»).

Работа по снятию и установке сцепления весьма трудоемка, поэтому предварительно обязательно убедитесь, что неисправности не вызваны дефектами привода сцепления.

Если после разборки сцепления не будут обнаружены явные признаки неисправности отдельных узлов, замените все узлы одновременно.

Вам потребуются: ключ «на 8», две отвертки, оправка для центрирования ведомого диска (можно изготовить из первичного вала коробки передач, удалив шестерню).

1. Установите автомобиль на смотровую канаву или подъемник.

2. Снимите коробку передач (см. «Снятие и установка коробки передач»).

3. Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, кернением) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).

4. Выверните шесть болтов крепления нажимного диска к маховику, удерживая монтажной лопаткой маховик от проворачивания.

5. Снимите нажимной и ведомый диски, придерживая при этом ведомый диск.

6. Осмотрите ведомый диск. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок. Если головки заклепок утоплены менее чем на 0,2 мм, а поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск (или фрикционные накладки) необходимо заменить.

7. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска. Если пружины сломаны, замените диск. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если величина биения превышает 0,5 мм, диск замените.

8. Внешним осмотром оцените состояние диафрагменной пружины нажимного диска. Трещины на диафрагменной пружине не допускаются. Места контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа.

9. Установите сцепление в порядке, обратном снятию.

Перед затягиванием болтов крепления нажимного диска тщательно отцентрируйте ведущий диск оправкой. Если этого не сделать, установка коробки передач будет затруднена.

Замена подшипника выключения сцепления

Признаком необходимости замены подшипника выключения сцепления является повышенный шум в момент нажатия на педаль сцепления.

1. Снимите коробку передач (см. «Снятие и установка коробки передач»), если она не была снята для ремонта сцепления.

2. Выведите подшипник из зацепления с вилкой.

3. Отведите вилку и

4. снимите подшипник.

5. Установите новый подшипник в порядке, обратном снятию.

6. Смажьте шлицы первичного вала тонким слоем смазки ЛСЦ-15 или Литол-24.

Какое сцепление лучше поставить на Шевроле Нива

Автомобиль Шевроле Нива из класса внедорожников представляет собой легковой автомобиль повышенной проходимости и удовлетворительной комфортабельности. Одним из основных узлов в приводе машины Шевроле Нива является сцепление, предназначенное для периодического соединения и разъединения мотора с ведущими колёсами автомобиля через коробку передач. Надёжная работа сцепления благотворно влияет на долговечность двигателя, плавность переключения скоростей, равномерность движения автомашины и нервную систему водителя.

Основные признаки неисправности сцепления

В новом автомобиле Шевроле Нива сцепление никаких нареканий не вызывает. Но со временем фрикционные поверхности диска изнашиваются, усталостная прочность вилки привода сцепления понижается, а уплотнения стареют и трескаются. При эксплуатации автомобиля поверхность фрикционных дисков изнашивается.

Признаками неудовлетворительного состояния сцепления вашей машины являются следующие:

  • сцепление «пробуксовывает» и греется вследствие неполного его включения из-за изношенности фрикционных накладок, попадания масла и грязи на их поверхность;
  • сцепление «ведёт» из-за неполного его выключения по причине попадания воздуха в гидросистему, послабления заклёпок фрикционных накладок, коробления, перекоса и торцевого биения ведомого или нажимного диска;
  • слышны характерные шумы и стук при нажатии или отпускании педали сцепления вследствие неисправности выжимного подшипника, деформации или поломки других деталей сцепления.

Все это свидетельствует, что систему сцепления следует разбирать и ремонтировать, а в случае серьёзных неисправностей — менять изношенное сцепление на новое.

Какое сцепление лучше поставить на Шевроле Нива?

Можно порекомендовать различные виды сцеплений разных фирм, которые отличаются качеством изготовления и сборки, надёжностью и, соответственно, ценой:

    Сцепление SACHS солидного немецкого концерна ZF высокого качества, поэтому не требует периодического обслуживания, не имеет экологически вредных асбестовых накладок, гарантирует пробег 100 тысяч километров. Сложностью при покупке является высокая цена, так как «за качество нужно платить»!

Комплект сцепления SACHS.

Комплект сцепления VALEO.

Комплект сцепления ВАЗИНТЕРСЕРВИС.

Возможны и другие варианты сцеплений с хорошей репутацией: FSO (Польша), HOLA (Голландия) и других. Но опасайтесь китайских или турецких подделок.

Видео о замене сцепления на Шевроле Нива

Заключение

Средний срок службы сцепления при частой езде по бездорожью не более 45 000 км. Все рассмотренные варианты сцеплений необходимо взвесить с точки зрения надёжности и экономичности, найти оптимальное решение, подходящее именно для вашего любимого автомобиля.

Данную запчасть для автомобилей Chevrolet Niva делают в разных точках мира. На сайте имеются отзывы о производителях комплектов сцепления из таких стран как: Германия, Франция, Нидерланды, Россия . В декабре 2019 года в рейтинге комплектов сцепления для Chevrolet Niva на PartReview приняли участие 4 производителя. Он построен на базе 9 отзывов и 30 голосов.

Какие комплекты сцепления выбрать для Chevrolet Niva?

В прошлом месяце пользователи PartReview отдали предпочтение Sachs. 30% положительных голосов принадлежит этому производителю. На втором месте оказались комплекты сцепления VALEO – 10%. Замыкает тройку фирма Hola с результатом в 10% голосов. В общем рейтинге комплектов сцепления, в котором учитываются мнения владельцев разных марок и моделей авто, эти бренды занимают такие позиции:

  1. Sachs получили 3 место, оценка PR – 78. Учитываются данные из 50 отзывов и 159 голосов.
  2. VALEO заняли 5 место, с оценкой PR – 75. На основе из 50 отзыва и 294 голоса.
  3. Hola – 1 место, а оценка PR составила 92. Учитываются данные из 37 отзывов и 112 голосов.

Другие запчасти для Chevrolet Niva

Выяснив, какие комплекты сцепления предпочитают ставить владельцы Chevrolet Niva, можно посмотреть и другие популярные запчасти для данного автомобиля. В декабре 2019 года на PartReview лидировали: Также можно узнать, что выбирали владельцы Chevrolet Niva среди производителей таких запчастей как: Помпа, Термостат, Рессоры, Аккумулятор, ШРУС, и других.

Вроде бы закончил небольшое ТО. Часть заключительная, надеюсь))Первым делом доработал сцепление. Дело в том, что у меня пропадала 5 передача-в бж это есть, кто подписан, тот знает. Во время ремонта кпп было установлено новое сцепление в сборе, новый ГЦС и РЦС. И всё бы ничего, но педаль сцепления приходилось давить в пол. А если начинаешь чуть отпускать-авто уже трогается, либо не включишь передачу. Постоянно прыгая с десятки на шниву-очень напрягал данный момент. И вроде бы причина ясна, это ГЦС, он должен быть именно от шнивы, а не от классики. Но от шнивы-не найти((. Приходилось каждый раз привыкать к сцеплению на шниве после десятки. И вот однажды, терпение кончилось. Решил я всё таки доработать сцепление. Сначала хотел удлинить шток РЦС, но на шниве выжимной постоянно подведен к корзине-данный метод не пойдет, сцепление будет “буксовать”. Поэтому купил шток ГЦС от шнивы, от “ушка” отступил 20мм и разрезал его пополам. Нарезал резьбу М8х1.25 длиной примерно по 18-20мм. Взял гайку DIN25 М8х1.25 и две простые гайки М8х1.25.

Удлинил шток на 5-8мм и поставил взамен родного, предварительно закрутив немного упор педали. На фото всё понятно.

Поставил на место. Проверил-теперь всё работает как надо. Начинаешь отпускать педаль сцепления от пола-и примерно 1/4-1/3 хода педали-свободно-только потом начинает ехать авто.

Теперь пользоваться сцепление комфортно и удобно, всё как и на легковой. Разумеется свободный ход педали сцепления так и остался 0. 4-2мм как положено.

Ну а далее занялся самым сексуальным занятием))С момента покупки авто, был убит правый внутренний шрус. старый владелец пролюбил пыльник, в результате были съедены шлицы на палке привода и на гранате. Но так как раньше не было финансов лишних, то тупо поменял палку и ездил дальше.

Но трансмиссионный удар не давал мне покоя. Не столько при переключениях, сколько при езде на 1 передаче, когда пропадало движение “внатяг”. И вот, спустя несколько лет, решил привести всё в идеал.

Открутил ступичную гайку, снял колесо, открутил нижнюю шаровую и отвел кулак в сторону. Снял большой хомут пыльника внутреннего шруса. Снял внутреннее стопорное кольцо шруса и вытащил весь привод.

У каждого свой способ. Мне так удобнее. Не надо откручивать аммортизатор и удобнее снимать ставить.

Выкрутил шпильки, открутил крепление РПМ, открутил кардан. Сдвинул РПМ максимально влево и вытащил корпус правого внутреннего шруса. Ну а дальше стал снимать наружнюю гранату. В итоге оказалось закусано стопорное кольцо. Любили в итоге мы друг друга сильно и долго. Пока это самое кольцо не лопнуло и не развалилось. Промыл гранату, поставил на новую палку. Туда же пыльники и сепаратор с шариками от внутреннего шруса нового.

Полный размерготов к установке

На новый шрус перекинул крышку с подшипником, поставил новый сальник. Далее фото нет, т. к.

устал, холодно и не до фото было. Ставил всё в обратной последовательности. Заодно поменял масло в редукторе на новое.

И поменял нижнюю шаровую, т. к. был порван пыльник.

Ну и итог: трансмиссионный удар пропал. Еду как на легковой-полный комфорт. Принудительно пытался спровоцировать трансмиссию на удар-не получилось, я доволен)) Авто обслужено полностью теперь. Цена вопроса: 3 664 ₽ Пробег: 162000 км.

Источник http://vagflash.ru/tyuning/kak-delaetsya-zamena-stsepleniya-niva-shevrole-svoimi-rukami.html

Источник http://mashintop.ru/rukovodstvo_po_remontu.php?id=44

Источник http://bolt-taxi.com/kakoe-stseplenie-luchshe-postavit-na-shevrole-niva/

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
