Как определить неисправность сцепления

Как определить неисправность сцепления

Любой автомобиль состоит из множества сложноустроенных узлов агрегата. Одним из таких является сцепление. Оно есть в любом автомобиле. Как и любой другой механизм сцепление может выйти из строя. В данной статье будут рассмотрены поломки сцепления и их симптомы.

• Назначение
• Принцип работы
• Неисправности
• Причины возникновения

Назначение

Сцепление предназначено для отсоединения маховика двигателя и КПП и соприкосновения их в дальнейшем для начала езды. Диск сцепления устраняет колебания при передаче крутящего момента. Сцепление расположено между мотором и КПП.

В автомобили устанавливаются сцепления 3 видов:

• Электромагнитное;
• Фрикционное;
• Гидравлическое.

Принцип работы

Сцепление работает следующим образом: при нажатии на педаль привод производит действие на выжимной подшипник посредством передвижения вилки. Выжимной подшипник в свою очередь производит нажатие на пружину нажимного диска.

Впоследствии они углубляются по направлению к маховику силового агрегата. Путем таких действий крутящий момент перестает подаваться от маховика к КПП.

При отпускании педали сцепления пружины восстанавливают прежнее положение и из-за накладки элементы притираются, вследствие чего передача крутящего момента продолжается.

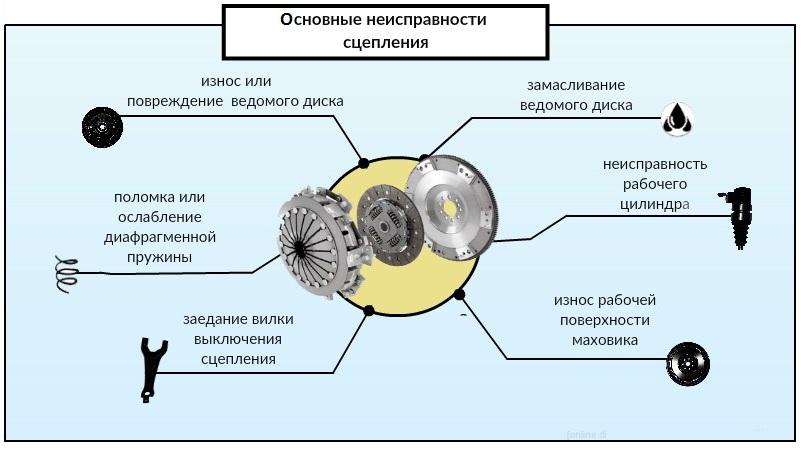

Неисправности

Наиболее часто происходят поломки сцепления, из-за которых появляется пробуксовка или неполное выключение механизма. Второй вариант подразумевает включение любой передачи «с хрустом» при полностью выжатом сцеплении. При этом ход коробки увеличен, по сравнению со стандартным. Первый вариант обычно возникает из-за трения диска с маховиком. В таких случаях также нередко появляется неприятный запах гари в салоне. Разгон автомобиля ухудшается, а расход увеличивается.

Возможна ли эксплуатация автомобиля при таких поломках

В случае поломки сцепления по вышеописанным вариантам ежедневная эксплуатация автомобиля строго не рекомендуется. В крайнем случае можно доехать до ближайшего сервиса. При этом ехать нужно предельно аккуратно, не подгазовывая, трогаться плавно и аккуратно переключать передачи. Лучше всего при движении на автомобиле с неисправным сцеплением осуществлять двойной выжим. Этот способ широко применялся на старых автомобилях.

Его суть в следующем: чтобы переключить передачу на более высокую, нужно выжать сцепление и перевести рычаг в нейтральное положение, после чего отпустить сцепление, опять выжать и переключиться на передачу. Чтобы переключить передачу на более низкую необходимо действовать также.

При этих действиях есть риск вывести из строя синхронизаторы. Для их сохранения рекомендуется повысить обороты работы двигателя. Данный метод можно также применять и во время обычной езды. Он значительно облегчает работу КПП и двигателю.

Двойной выжим увеличивает ресурс всех узлов и агрегатов, а особенно синхронизаторов, которые практически не чувствуют нагрузки.

Причины возникновения неисправностей

Поломки сцепления, как правило, вызваны агрессивной эксплуатацией автомобиля. Например, это пробуксовка на месте или когда машина застряла. В таком случае автомобиль лучше вытолкать, чем буксовать на месте, эффекта будет больше. Также поломки сцепления случаются из-за начала движения со шлифами. «газ в пол» до отсечки тоже способствует появлению неисправностей.

Такие действия уменьшают ресурс диска сцепления более чем в 2 раза. Однако от этого страдает не только он, но и подшипник сцепления. Понять, что вышел из строя именно он довольно легко. Его устройство такое же, как и у других подшипников, поэтому в случае поломки он будет издавать неприятные звуки.

Шум начнет пропадать в случае, если сцепление будет полностью выжато, но при начале движения или отпускании педали на нейтральной передаче шум начнет повторяться. Если в устройстве автомобиля есть трос сцепления, то он может растянуться, что также является неисправностью.

Ремонту данный элемент не подлежит, поэтому поможет только его замена.

Движение без подшипника

В случае, если подшипник вышел из строя, то сцепление будет всегда немного выжато, даже если педаль не тронута. В такой ситуации трогаться нужно не как обычно. Когда двигатель не заведен, нужно включить передачу. После этого необходимо завести мотор и начать движение.

Для этого должен быть хороший аккумулятор, так как на слабом машина не начнет движение. В таком положении нужно доехать до автосервиса. При этом передачу переключать нельзя, так как узлы коробки будут испытывать огромные нагрузки и выйти из строя может также КПП.

Лучше всего в случае поломки «дотащить» автомобиль на буксире или вызвать эвакуатор.

Опытные автомобилисты утверждают, что переключиться на следующую передачу можно и с неисправным сцеплением, то есть не используя его. Производится это следующим образом: нужно набрать высокие обороты работы двигателя, но не доводить до отсечки, далее отпустить педаль газа и переключить передачу.

Если мотор не наберет нужное количество оборотов, то передача не включится, а при попытке переключиться будет слышен неприятный хруст. При таком способе сильно изнашиваются узлы коробки и двигателя, поэтому применять его стоит только в экстренных случаях.

Если же не удается переключить передачу, а до автосервиса ехать далеко, тогда поможет только буксировка или эвакуатор.

Во многих автомобилях установлен трос сцепления. В случае его обрыва или выхода из строя сцепление также будет считаться неисправным, а эксплуатация автомобиля – невозможна. В таком случае диск будет всегда находиться в одном положении, а значит переключить передачу никак не получится. Понять, что трос сцепления скоро придет в негодность можно по двум признакам: пробуксовка и неполное переключение передачи. Данный элемент нельзя починить, поможет только его замена.

Рывок

Если автомобиль начинает движение рывками, то это может являться последствием сразу нескольких неисправностей. Это может быть вызвано выходом из строя диска сцепления, а также износом демпферных пружин. Узнать, что именно неисправно поможет только разбор.

Нет связанных сообщений

Проблемы со сцеплением: учимся определять и устранять

Проект создан при спонсировании онлайн казино Вулкан

Проблемы со сцеплением могут настигнуть автовладельца прямо в дороге, поэтому каждый автолюбитель должен знать, каковы признаки неисправности сцепления и как решить проблему. Тем более, что в результате поломок транспортное средство может и вовсе не тронуться с места. О том, как узнать, что пора менять механизм, каковы основные поломки и способы их устранения, вы узнаете из этой статьи.

Поскольку этот механизм является достаточно важным для нормального функционирования авто, вам наверняка будет интересно узнать, как понять, что его нужно менять. На сегодняшний день основные поломки в работе системы сцепления (далее – СС) являются пробуксовка и неполное выключение механизма. Такие признаки неисправности сцепления свидетельствуют о скором выходе из строя механизма. Так как определить износ сцепления?

Сцепление в разобранном виде

Если при нажатой педали выключение неполное, то вы столкнетесь с проблемным включением скоростей на работающем моторе. Неисправности сцепления проявляются при возникновении посторонних звуков и даже треска при переключении скоростей.

Кроме того, если механизм работает некорректно, то свободный ход педали будет увеличен. Если при отпущенной педали вы заметили пробуксовку, то эти неисправности сцепления будут сопровождаться появившимся запахом гари в результате горения накладок.

Также следует отметить, что при такой проблеме может значительно ухудшиться динамика транспортного средства, двигатель будет перегреваться, а также может вырасти расход бензина.

Одним из основных признаков неисправности является шум, который, как правило, проявляется при включении или выключении сцепления.

Будет очень хорошо, если автомобилист зафиксирует такие признаки неполадок заблаговременно, чтобы у него было время доехать до ближайшего СТО или гаража на своих колесах.

Если автомобиль позволяет ехать, то передвигаться необходимо осторожно, сильно газовать не стоит, скорости должны переключаться аккуратно.

Если вы переключаетесь на повышенную передачу, то педаль следует выжать, а селектор коробки передач нужно на какое-то время задержать на нейтральной скорости. Затем педаль отпускается и выжимается еще раз, и только после этого включается скорость.

Если в это время необходимо переключиться на более низкую скорость, то селектор коробки также нужно задержать на нейтральной передаче. Педаль сцепления отпускается, после чего выжимается педаль газа (но не полностью, а немного), включается нужная скорость. Таким образом нагрузка на элементы механизма снижается, что позволит вам безболезненно доехать до СТО в случае необходимости.

Обозначение всех элементов системы сцепления

Причины и основные неисправности

1. Зачастую основной причиной выхода из строя механизма является неправильная эксплуатация транспортного средства. К примеру, если автомобиль застрял в снежном сугробе, а водитель продолжает давить на газ, то это значительно снижает ресурс эксплуатации СС. То же самое касается и пробуксовки.
2. Помимо самого диска СС, выйти из строя может и выжимной подшипник, предназначенный для плавного включения и выключения сцепления.

Способы устранения проблем со сцеплением

Итак, как определить износ сцепления и понять, что его уже пора менять, вы знаете. Теперь поговорим о способах устранения этой проблемы. Признаков поломки несколько, решение проблемы с каждым из них мы рассмотрим отдельно.

Если сцепление не выключается

В данном случае устранение причин сопровождается необходимостью:

• регулировки непосредственно привода;
• тщательной прочисткой и смазкой шлицев;
• регулировкой или заменой ведомого шкива;
• как правило, еще одним способом устранения является замена фрикционных накладок.

Рано или поздно, но любая СС выйдет из строя и ее придется менять. Неисправности в работе гидросистемы могут быть исправлены прокачкой системы для устранения попавшего в нее воздуха. Также в этом случае понадобится проверить плотность соединений, трубопровод тоже должен быть целым. Иногда для устранения проблемы нужно менять рабочий и главный цилиндры, если из них ушла вся рабочая жидкость.

Если СС буксует

Проблемы с пробуксовкой ликвидируются регулировкой привода и заменой отработавших свой ресурс эксплуатации накладок. Когда на накладки попадает моторное масло, сцепление начинает проскальзывать, соответственно, эту проблему нужно решить. Накладки тщательно вымываются растворителем, а причина попадания масла также должна быть устранена.

Прочие поломки

Посторонние звуки также говорят о неисправностях. К примеру, если шум появляется при выключении механизма, то это может свидетельствовать о протечке смазки или поломке подшипника, который нужно заменить. Если шум появляется при включении, то это может говорить о поломках демпфера либо пружинок вилки. В таких случаях из строя часто выходят пластины, соединяющие кожух с нажимным шкивом. Больше инструкций о замене сцепления вы сможете найти на нашем ресурсе, воспользовавшись поиском.

«Простой ремонт диска сцепления»

Коротко о простом ремонте СС вы сможете узнать из этого видео.

Все основные признаки неисправности сцепления и их причины

Проект создан при спонсировании онлайн казино Вулкан

05.01.201905.01.2019

Добрый день. В сегодняшней статье я расскажу все признаки неисправности сцепления и разберу причины их возникновения. Традиционно для нашего сайта, статья содержит множество фото и видео материалов.

Устройство и принцип работы сцепления

Прежде чем рассматривать неисправности сцепления давайте попробуем разобраться как оно работает. Наглядно работу сцепления можно посмотреть на этом видео:

Если вы больше любите читать — работа сцепления очень проста и основывается на силе трения.

Как видно, сцепление состоит из двух соосных дисков. Когда они прижаты друг к другу, говорят о том, что сцепление включено.

На машине сцепление устроено немного сложнее, но принцип его работы аналогичен.

Устройство сцепления на автомобиле:

1 — Направляющая выжимного подшипника.

2 — Первичный вал МКПП.

3- регулировочная скоба задающая свободный ход.

4,5 — вилка сцепления.

6 — корзина сцепления.

7 — ведомый диск сцепления.

8 — маховик двигателя.

9 — педаль сцепления.

Как видно, ведомый диск сцепления зажимается усилием пружин, между маховиком двигателя и корзиной сцепления.

Если необходимо выключить сцепление, и разъединить двигатель и трансмиссию, на лапки/лепестки корзины нажимают через вилку сцепления и выжимной подшипник. Вилка сцепления соединена с педалью посредством тросика, гидравлики или напрямую (на мотоциклах и старинных автомобилях).

Все признаки неисправности сцепления

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким.

При нажатии на педаль сцепления она, без усилия, проваливается, а на запущенном двигателе невозможно включить передачу

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

При движении на высоких передачах, при резком нажатии на педаль газа, скорость автомобиля не изменяется, а обороты двигателя возрастают

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики. Также важно понимать, есть вероятность, что подшипник полностью заклинит.

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника.

Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления.

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей

Про это у нас на сайте есть отдельная статья.

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Или частично разрушаются фрикционные накладки:

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

• воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
• деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
• неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
• выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Заключение

Выше мы рассмотрели все признаки неисправности сцепления и причины, которые их вызывают.

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

На этом у меня сегодня все.

Сгорело сцепление: признаки неисправности, способ ремонта

Проект создан при спонсировании онлайн казино Вулкан

Сцепление – это главный конструктивный элемент в трансмиссии любого автомобиля. Данный механизм служит для кратковременного отключения двигателя от коробки передач, а также для плавной передачи крутящего момента от маховика мотора на КПП. Таким образом, сцепление призвано защитить узлы трансмиссии от различных перегрузок. Находится данный механизм между ДВС и КПП. В сегодняшней статье мы рассмотрим признаки сгоревшего сцепления в автомобиле, а также пути решения данной проблемы.

Немного об узле

Сперва уделим внимание самому сцеплению. Если говорить кратко, данный узел может быть нескольких типов:

• Однодисковым.
• Многодисковым.

На большинство современных авто устанавливается классический однодисковый механизм. Он состоит из следующих элементов:

• Ведомый диск.
• Нажимной диск.
• Маховик.
• Диафрагменная пружина.
• Вилка и муфта выключения сцепления.
• Выжимной подшипник.

Все эти элементы размещаются в картере КПП, который крепится болтами к двигателю. Часто автомобилисты называют это место «колоколом» КПП за столь характерную его форму. Что же, давайте рассмотрим признаки сгоревшего сцепления.

Симптомы

Первый и самый распространенный – это характерный запах. Именно по запаху гари можно определить, что ведомый диск прокручивается и трется о маховик с неимоверным усилием.

Это говорит о том, что от силы трения существенно повысилась температура фрикционных накладок. В случае существенных нагрузок, запах может держаться еще продолжительное время. Причем гарь доносится прямиком в салон.

Не обязательно для этого выходить на улицу. Определить сгоревшее сцепление сможет даже неопытный водитель.

Стоит отметить, что в редких случаях элемент может пробуксовывать без характерного запаха. Признаки сгоревшего сцепления здесь иные – машина просто теряет динамику. Все очень просто: маховик передает вращательный момент, который в полной мере не передается на ведомый диск. А все потому, что его износ критический, и он попросту не может войти в зацепление с маховиком. Таким же образом можно распознать, что сгорело сцепление на мотоцикле.

Иные признаки

Если износ фрикционных накладок уже критический, машина будет иначе себя вести. Ниже мы рассмотрим такие признаки сгоревшего сцепления:

• Затрудненный старт. Автомобиль может стоять на месте, даже если отпустить педаль сцепления. Диску не хватает прижима, чтобы передать крутящий момент на коробку далее. В таком случае можно констатировать критический износ ведомого диска.
• Рывки при движении. В данном случае еще можно тронуться на автомобиле с места, но старт будет создавать дискомфорт. Машина начинает сильно дергаться. С набором скорости эти рывки пропадают. Но они опять могут возобновиться, если водитель предпримет попытку начать движение с первой передачи. Также автомобиль будет нехарактерно разгоняться в момент переключения на повышенную скорость. Поскольку диск неплотно прижимается к маховику, то и вращательный момент будет передаваться с рывками. Машина теряет в динамике разгона. В ходе разборки, можно обнаружить люфты диафрагменных пружин. Именно они служат для компенсации и сглаживания нагрузок, что идут от маховика к коробке. В случае люфта демпферных пружин на ведомом диске сцепления, такой механизм меняется на новый целиком.
• Ход педали сцепления. В случае, если сгорел диск, водитель заметит увеличенный свободный ход педали.

Затрудненное включение скоростей

При выжатой в пол педали, водитель с трудом (или с характерным треском) включает передачу. Это говорит о том, что сцепление было выключено не полностью.

Кстати, пробуксовка может происходить и по причине замасливания фрикционных накладок диска. Масло из коробки по каким-то причинам попадает на рабочую поверхность сцепления.

В итоге диск скользит в попытках зацепиться за маховик. Эта неисправность тоже сопровождается запахом гари. Но он будет похож на сгоревшее масло. Если это так, необходимо диагностировать коробку и выяснять причину, почему смазка из картера попадает на диск.

Сгорело сцепление: последствия

К каким последствиям может привести езда со сгоревшим диском? Если горит фрикционная накладка, в первую очередь страдает маховик. Так, заметно увеличивается его температура. Причем растет она неравномерно. Из-за этого одна часть маховика становится излишне твердой. Механизм деформируется из-за этого.

А поскольку на рабочей поверхности образуются неровности (в идеале маховик должен быть ровным), площадь контакта существенно снижается. Из-за этого диск все чаще и чаще пробуксовывает. Фрикционные накладки не смогут нормально зацепиться с поверхностью и из-за этого подгорают. Диск свободно прокручивается, и температура из-за трения опять возрастает.

Если водитель вовремя не предпримет меры, на маховике образуются микротрещины. А перед этим сам маховик покроется синими пятнами. Пример такого элемента читатель может увидеть на фото ниже.

Что самое интересное, определить эти пятна можно только после снятия коробки. Но можно заранее предотвратить серьезные последствия. Так, если признаки сгоревшего сцепления (характерный запах гари) наблюдаются часто, а сама машина дергается, стоит не откладывать с ремонтом.

Эксплуатировать такой автомобиль не рекомендуется. Иначе можно попасть не только на замену сцепления (которая будет производиться в любом случае), но и на замену маховика. Хорошо, если он имеет простую конструкцию – одномассовый. Но на автомобилях марки «Фольксваген», «Шкода» и «Ауди» давно практикую двухмассовые маховики.

Их стоимость составляет порядка 800 долларов.

Почему горит сцепление?

Первая и самая распространенная причина, по которой горит сцепление – это повышенные нагрузки на автомобиль. Что подразумевается под этим понятием? В первую очередь, это агрессивная манера езды.

Из-за частых и резких стартов с места диск сцепления прокручивается и подгорает. При движении на более высоких передачах крутящий момент не такой существенный, а потому риск горения диска сведен к минимуму.

Как показывает статистика, именно при резких стартах с первой передачи горит сцепление.

Но не только агрессивная манера может привести к подобным проблемам. Для примера приведем автомобиль «ГАЗель». Казалось бы, на этом грузовике вряд ли можно прибегать к агрессивной езде. Но здесь другая беда: перегруз.

Именно из-за перегруза повышается нагрузка на сцепление и иные узлы. Водитель в попытках тронуться с места, прибавляет газ, тобишь увеличивает обороты двигателя. соответственно, растет и крутящий момент.

Этот момент слишком большой, и потому диск при соприкосновении с маховиком начинает частично прокручиваться.

Аналогичная ситуация и с автомобилями, которые буксируют прицеп. Если последний существенно нагружен, есть большой риск сжечь сцепление. Конечно, при редких поездках полностью износить диск нельзя, но ресурс его однозначно снизится.

Еще одна ситуация, которая может привести к пробуксовке (а соответственно и горению) диска – это буксировка иного автомобиля.

Согласно ПДД, масса первого транспортного средства должна быть выше или по крайней мерее не меньше того, который буксируется. В противном случае сцепление терпит повышенный износ, а иногда и сильно горит.

Подобные случаи имеют место и при зимней эксплуатации. Яркий пример – машина засела в снегу. В попытках тронуться водитель жжет сцепление, не подозревая о последствиях.

Как такового сцепления в автоматической коробке нет. Здесь эта роль отведена гидротрансформатору. Он включает в себя две турбины, через которые циркулирует масло под давлением. Ввиду этого сцепление на АКПП часто называют мокрым.

То есть, крутящий момент передается посредством масла. Но может на автомате сгореть сцепление? Признаки неисправности в данном случае иные. Так, коробка будет вставать в аварийный режим, а передачи включаться с пинками.

Все это говорит об износе фрикционных пакетов.

Но рывки могут быть и по другим причинам (например, из-за соленоидов или забитого гидроблока). Поэтому в любом случае АКПП нужно детально диагностировать.

Сгорело сцепление: как доехать до сервиса?

В случае с автоматом, доехать до сервиса можно только на эвакуаторе. Электроника попросту может не позволить вам продолжать движение. Поэтому рассмотрим ситуацию на механической коробке.

Итак, если сгорело сцепление, как доехать? Вспоминая школьный курс физики несложно догадаться, что для старта без пробуксовки диска нам нужен минимальный крутящий момент. Естественно, передаточные числа первой скорости не дадут нам это сделать.

Включив первую скорость, машина будет стоять на месте. Поэтому трогаться нужно со второй, а иногда даже с третьей передачи.

Так, сила трения будет максимально низкой, и автомобиль сможет начать движение без пробуксовки диска. Если есть необходимость, можно переключиться на более высокую передачу. Для этого достаточно развить нужные обороты и включить скорость. Но чтобы переключиться обратно на низшую, не обойтись без перегазовки. Для этого переключаем рычаг в нейтральное положение и поднимаем обороты выше трех тысяч. Далее включаем низшую передачу.

Что под замену?

Многие автомобилисты задаются вопросом, что менять. Сгоревшее сцепление восстановлению и ремонту не подлежит. Поэтому на автомобиль устанавливается абсолютно новый ведомый диск. Кроме того, специалисты рекомендуют осмотреть состояние нажимного диска.

Если лепестки согнуты, данный элемент тоже подлежит замене. Кроме того, нужно поменять выжимной подшипник. Его ресурс чуть выше, чем у диска. Но если уж разбирать коробку, то ставить новый подшипник. Иначе придется разбирать трансмиссию снова, через 10-20 тысяч километров пробега.

А процедура эта достаточно трудоемкая и кропотливая.

Итак, мы выяснили признаки сгоревшего сцепления и причины данного явления.

Признаки неисправности сцепления

Проект создан при спонсировании онлайн казино Вулкан

Сцепление в автомобиле, это система, которая соединяет и когда нужно разъединяет маховик мотора и коробку переключения передач.

Без механизма сцепления, и если хотите расцепления, переключать передачи, да и просто трогаться с места, было бы весьма затруднительно. Да и сама коробка ходила бы гораздо меньшие сроки. Вот почему, без этой системы не обходится ни один автомобиль.

В этой статье мы рассмотрим основные виды подобных систем, признаки неисправности сцепления автомобиля и пути выхода из такой непростой ситуации.

Принцип работы сцепления и его разновидности

Устройство сцепления: 1 – маховик; 2 – ведомый диск; 3 – кожух сцепления с нажимным диском; 4 – диафрагменная пружина.

Суть работы системы сцепления сводится к плотному сжатию между маховиком двигателя, диском сцепления и прижимной корзиной. Таким, нехитрым способом крутящий момент передается на первичный вал коробки переключения передач. Конструктивно сцепление может существенно различаться по различным параметрам. Оно может быть:

• однодисковым;
• многодисковым;

И если первый вариант сцепления, на сегодня наиболее распространен, то за вторым, безусловно будущее. По рабочей среде выделяют:

• сухое сцепление;
• влажное сцепление;

Влажное сцепление это система, погруженная в специальный резервуар с маслом, тогда как сухое сцепление, работает без такого обеспечения. Существуют и другие признаки, по которым можно классифицировать системы сцепления в современных авто.

Но штука в том, что пока система сцепления работает нормально, мало кто из людей, управляющих автомобилем, задумывается об устройстве и разновидности сцепления, которым он пользуется.

Ну а когда сцепление начинает хандрить, не заметить этого будет невозможно.

Виды неисправностей сцепления и признаки таких поломок

Если не углубляться в детали, интересные лишь узкому кругу специалистов, существует два вида поломок сцепления. В первом случае сцепление не включается нормально – пробуксовывает, а во втором случае, оно не выключается нормально – сцепление ведет. Понятно, что и первый, и второй вариант не добавляют ни комфорта во время езды, ни управляемости автомобилю, да и безопасной такую езду уже назвать трудно.

Рассмотрим основные признаки неисправности сцепления в автомобиле:

• рывки при переключении передач;
• падение тяги;
• посторонние звуки во время переключения передач и в самом начале движения;
• запах горелого пластика без видимой причины;
• повышение расхода топлива в сочетании с одним из выше приведенных признаков;

Как вы можете увидеть, перепутать неполадки в системе сцепления с чем-то другим, достаточно сложно. Кроме этого бывают и другие признаки неисправности. Так например, выжимной подшипник, когда он выходит из строя, порадует водителя и пассажиров очень неприятным и громким визгом.

Если говорить о причинах появления подобных неисправностей, то это почти всегда неправильная эксплуатация и неправильные действия водителя. Вы наверняка видели, как некоторые лихачи трогаются с пробуксовкой. Это отличный способ быстро убить сцепление и не только его.

Судорожные попытки выехать из сугроба или ямы, выжимая из машины последние соки, так же приводит к преждевременному износу элементов системы сцепления. Так же сцепление не любит, когда вы резко бросаете педаль, или переключаете передачи через одну, а то и через две.

Долгое стояние в пробках с выжатой педалью сцепления, укорачивает срок службы выжимного подшипника, а резкие ускорения или торможение при не полностью выжатом сцеплении вызывают быстрый износ диска.

: Выжимной подшипник сцепления — признаки неисправности.

Что делать если сцепление неисправно

Увы, но устранение неисправностей сцепления автомобиля, как правило, сводится к замене либо всей системы, либо какого-то из ее узлов. Бывает, что заменить нужно только выжимной подшипник, или диск сцепления, а бывает что приходится менять все. Еще один не особенно приятный момент заключается в том, что менять элементы системы сцепления у себя в гараже, могут лишь опытные автомобилисты. Подавляющему же большинству автовладельцев приходится обращаться на СТО.

Ну и пожалуй, самым неприятным моментом при неполадках системы сцепления, является цена замены ее элементов. Особенно для автомобилей зарубежного производства. В любом случае, затраты будут ощутимыми и к этому нужно быть готовым.

Что же делать, если неисправность сцепления застала вас в дороге? Ответ, в общем-то очевиден – нужно отправляться на СТО, так как ездить на таком автомобиле, сколь-нибудь долго не выйдет. Но как доехать до автомастерской, если она не рядом, а отбуксировать машину некому? Для этого существует такой прием, как двойной выжим сцепления.

Если нам нужно повысить передачу, то мы сначала выжимаем сцепление, переключаемся на нейтралку, отпускаем сцепление. Далее снова нажимаем на педаль сцепления, включаем более высокую передачу и отпускаем сцепление.

В том же случае, когда нужно переключиться на более низкую передачу, мы опять-таки выжимаем сцепление, переключаемся на нейтралку, отпускаем сцепление, даем газку, выжимаем сцепление, включаем нужную передачу и отпускаем педаль сцепления.

: Виды коробок передач и сцеплений к ним.

о неисправностях сцепления

Наиболее часто встречающиеся неисправности сцепления

Проект создан при спонсировании онлайн казино Вулкан

Функция у сцепления одна, но очень важная – передача крутящего момента от маховика силового агрегата к первичному валу скоростной коробки.

Необходимость в этом процессе возникает потому, что двигатель не может быть постоянно подключенным к трансмиссии: время от времени соединение нужно прерывать. Сцепление как раз этим и «занимается». Узел довольно надежный, но его износа, поломки, как и любого иного механизма, не избежать.

Какие неисправности сцепления встречаются чаще всего и как их определить? Чтобы ответить на этот вопрос, нужно знать, что входит в эту систему и как всё это работает.

Конструкция

Привод узла может быть гидравлическим или механическим: в последнем случае применяется трос. Также в систему входят:

• корзина сцепления;
• ведомый диск с фрикционными накладками;
• нажимной диск;
• демпферные пружины;
• вилка;
• рабочий и главный цилиндр (для гидравлических систем);
• управление (педаль).

Основные неисправности сцепления

Далее будут рассмотрены признаки поломок, причины возникновения и способы решения проблем с системой сцепления (СС), работающей совместно с механической коробкой переключения передач (МКПП).

Неполное выключение сцепления

В этих случаях водители говорят, что машину «ведет». В этом случае ведомый диск полностью не отсоединяется от маховика двигателя. В итоге машина резко трогается с места, при переключении передач происходит то же самое, как бы плавно вы не нажимали на педаль сцепления.

Причины и способы устранения неисправности

1. Отсутствие нужного свободного хода педали. Имеется в виду расстояние от ее нижней части до пола. Данные для каждой марки авто свои, поэтому их нужно искать в соответствующих источниках, инструкциях.
2. Неправильная регулировка привода выключения СС.

Сцепление буксует

Вы нажимаете на газ, мотор ревет, а машина (особенно в гору) едет неохотно, разгоняется медленно. Еще один симптом: в салоне ощущается запах гари.

Причины и способы ремонта

1. Неверная регулировка свободного хода педали сцепления.
2. Попадание смазочного материала на фрикционную накладку ведомого диска. Это характерно для старых автомобилей, у которых масло «неведомыми» путями вытекает из-за неплотных соединений, плохих сальников и при движении разбрызгивается под днищем, доходя и до накладки. В итоге получаем запах гари.

Осмотрите вилку СС, трос (для авто с механической системой) и убедитесь в работоспособности рабочего цилиндра (для техники с гидравликой). Для этого поставьте машину на смотровую яму и попросите помощника несколько раз нажать на педаль сцепления: Снизу должно быть видно, как шток рабочего цилиндра толкает вилку.

Шум при нажатии на педаль сцепления

Но если ее отпустить, звуки пропадают. Признаки неисправности сцепления заключаются в характере шума, который может быть разным: от не особо надоедливого шелеста, до прерывающегося скрежета (то громкого то тихого).

Причины и ремонт

1. Износ выжимного подшипника, связанный с высыханием смазки или люфтом обоймы. Деталь неразборная, её нужно просто заменить.

Педаль остается утопленной в пол или скрипит

Обратно ее можно извлечь носком обуви. Здесь проблемы со сцеплением заключаются в заедании привода либо изношенности выжимного подшипника. Также может плохо работать шток главного цилиндра, пружина педали: это связано с длительным простоем машины. Если есть скрип, осмотрите втулку оси, на которой закреплена педаль. Неполадка устраняется при помощи смазки – ЛИТОЛ-24 и т. п.

Сцепление выключается при резком нажатии

А если нажать на педаль плавно и отпустить, то СС не включится. Такие признаки неисправности сцепления появляются на машинах с гидравлическим приводом.

Причины

1. Недостаточный уровень жидкости в СС.
2. Отсутствие герметичности в соединениях трубок и шлангов системы сцепления.
3. Износ, повреждение элементов (обычно это манжеты) главного цилиндра или его зеркала.

Рывки при работе сцепления

Если привод не при чём, нужно снять корзину с диском и осмотреть их: возможно, износились фрикционные накладки или ослабли крепящие их заклепки. В последнем случае просто подбейте их молотком.

«Мягкая» педаль сцепления

Зачастую возможные неисправности сцепления связаны с присутствием в нем воздуха. Он не даёт быстро перемещаться элементам узла из-за недостаточного давления, создаваемого жидкостью. Включение, выключение происходит с трудом. Воздух из системы нужно удалить.

Прокачка сцепления

Приготовьте тормозную жидкость, трубку, по диаметру чуть больше штуцера прокачки рабочего цилиндра узла, небольшую ёмкость, инструменты. Ход процедуры:

1. Установите автомобиль на смотровую яму.
2. Долейте в бачок главного цилиндра сцепления жидкость по максимуму.
3. Найдите рабочий цилиндр и на его штуцер для прокачки (он должен быть закрыт пластиковым колпачком) наденьте эластичную трубку, второй конец которой опустите в ёмкость с тормозной жидкостью.
4. Попросите помощника 3-4 раза выжать педаль и задержать её у пола.
5. Открутите штуцер: если увидите пузырьки воздуха, дождитесь, когда жидкость перестанет вытекать и закрутите его.
6. Повторяйте операцию до тех пор, пока из трубки не начнет выходить только чистая жидкость.

Почему сцепление может сломаться раньше времени

Ресурс этого узла достаточно велик и в среднем составляет 100-150 тыс. км (зависит от марки авто и условий эксплуатации). Но что ведет к его сокращению? Факторов не так много:

• агрессивная езда: бросания педали и постоянные резкие нажатия на нее быстро изнашивают фрикционные накладки;
• постоянное передвижение с максимальной нагрузкой: особенно характерно для коммерческого транспорта (типа «Газели», Ford Transit и т. п.);

• неправильная буксировка другого авто: если его масса значительно превышает вес вашего автомобиля, есть риск сжечь сцепление: при ощущении запаха гари немедленно остановитесь;
• частое и неумелое пользование сцеплением: например, удержание педали в полунажатом состоянии, когда в этом нет никакой необходимости.

Как работает сцепление, каковы его типичные неисправности, и как их избежать — КОЛЕСА.ру – автомобильный журнал

Проект создан при спонсировании онлайн казино Вулкан

В большинстве легковых автомобилей с механической коробкой передач используется сухое однодисковое сцепление. Его конструкция довольно проста: это два взаимно прилегающих диска – ведущий (корзина) и ведомый, выжимной подшипник и система привода.

В однодисковом варианте первичный вал коробки передач входит в шлицевую муфту в центре ведомого диска, а поверхности маховика двигателя, накладок ведомого диска и нажимного диска корзины плотно прилегают друг к другу.

За счет этого и обеспечивается передача потока мощности от двигателя к коробке передач, причем исправное сцепление спокойно «переваривает» всю мощность, развиваемую двигателем.

В обиходе ведущий диск сцепления, включающий в себя нажимной диск (с гладкой блестящей поверхностью), диафрагменную пружину (лепестки в центре) и кожух, называют корзиной

При нажатии на педаль сцепления выжимной подшипник воздействует на пластинчатые пружины корзины, из-за чего поверхности ведомого и ведущего дисков рассоединяются.

Соответственно, происходит отключение первичного вала от маховика – то есть, физическое рассоединение двигателя и коробки передач, что позволяет переключить передачу или включить «нейтралку».

При включении сцепления (отпускании педали) выжимной подшипник перестает давить на пластинчые пружины, и диски снова смыкаются, а демпферные пружины в центральной части ведомого диска гасят крутильные колебания, возникающие в движении.

Хорошо видны четыре демпферные пружины ведомого диска сцепления, а также изношенные фрикционные накладки

При нормальной работе сцепления оно не привлекает к себе внимания. Но при его неисправности водитель, к примеру, не сможет включить передачу или тронуться с места. Какие же возможны проблемы?

Какие неисправности могут возникнуть при работе сцепления?

Итак, с какими же проблемами в работе сцепления можно столкнуться на практике? Во-первых, это неполное выключение сцепления — как говорят опытные водители, оно «ведёт». При нажатии педали поверхности маховика и ведомого и ведущего дисков в таком случае не размыкаются полностью, и попытки переключить передачу сопровождаются хрустом и скрежетом кареток сихронизаторов, ведь полного разъединения коробки передач и мотора не происходит.

Обратная неприятность – пробуксовка сцепления: то есть, его неполное включение.

При этом поверхности маховика, ведомого диска и ведущего диска, наоборот, неплотно прилегают друг к другу и проскальзывают, из-за чего может возникнуть характерный запах горелых фрикционных накладок ведомого диска, а попытка резко набрать скорость приводит лишь к увеличению оборотов коленчатого вала. От двигателя на колёса при этом передается лишь небольшая часть мощности – до тех пор, пока износ поверхностей не становится критическим.

Если сцепление «буксует», вместо автомобиля «разгоняется» только стрелка тахометра

Наконец, возможны и такие неисправности, как возникновение вибраций и посторонних призвуков при включении-выключении сцепления.

Из-за чего возникают неисправности сцепления?

Обычно каждая возникшая проблема со сцеплением имеет свою предысторию. К примеру, сцепление может начать буксовать из-за сильного износа на больших пробегах автомобиля, когда фрикционные накладки ведомого диска износились, а рабочие поверхности корзины и маховика имеют выработку.

Во-вторых, сцепление можно просто «сжечь» — например, по неопытности или после длительных перегрузок. Такое, к примеру, бывает у любителей длительных выездов «враскачку» на бездорожье или в глубоком снегу, а также у поклонников резких стартов с педалью газа в пол.

Нередко «поджигателями» сцепления являются малоопытные автомобилисты, которые, чтобы избежать рывков и дерганий, удерживают сцепление не полностью включенным из-за слегка нажатой педали.

Педаль сцепления нужно выжимать только для переключения передач – привычка держать ногу на педали провоцирует износПостоянная взаимная пробуксовка поверхностей диска, маховика и корзины губительна в первую очередь для фрикционных накладок. Во-вторую – для корзины и маховика.

Проблемы со сцеплением могут возникнуть и при неисправном выжимном подшипнике, который начинает «грызть» нажимные лепестки корзины.

Неисправность выжимного подшипника обычно диагностируется довольно легко: если на холостом ходу слышен посторонний звук в районе коробки передач, а при выжиме педали сцепления шум пропадает, то виновником с большой долей вероятности является именно он. Если не поменять подшипник вовремя, вскоре он может привести к выходу из строя самой корзины, из-за чего придется заменить узел в сборе.

Вибрации (особенно во время старта с места) обычно возникают из-за ослабленных демпферных пружин ведомого диска либо коробления (расслоения) фрикционных накладок.

Как правило, это происходит из-за грубого обращения с трансмиссией — резких стартов с места и ударного воздействия, связанного с дополнительной нагрузкой – например, буксировкой тяжелого прицепа или длительной езды внатяг на бездорожье.

В упрощенном виде неисправности сцепления сводятся к трём категориям – не включается, не выключается, и работает с вибрацией.

Есть ли не совсем типичные примеры неисправности сцепления?

Помимо типовых случаев неисправности сцепления на практике встречаются и другие примеры его неправильной работы. Рассмотрим несколько случаев.

В первом случае через несколько месяцев после покупки машины сцепление постепенно стало буксовать все больше и больше, пока машина практически не перестала трогаться с места. Новый владелец «сдался» и поехал в сервис, где сняли коробку передач и демонтировали само сцепление. К удивлению механиков и хозяина, ведомый диск оказался в отличном состоянии – судя по всему, его меняли незадолго до продажи автомобиля.

Сцепление отчаянно буксует, а снятый диск – практически без следов износа!

А вот рабочие поверхности корзины и маховика оказались предельно изношенными – настолько, что новый диск контактировал с ними буквально в паре мест по радиусу, а не прижимался по всей поверхности. Разумеется, говорить о нормальной работе сцепления не приходилось – две тонкие «полосы контакта» никак не могли передать крутящий момент от маховика к первичному валу коробки передач.

Вдобавок корзина имела явные следы перегрева в прошлом, на что красноречиво указывал синий цвет рабочей поверхности диска. А внутри «колокола» коробки передач обнаружились остатки фрикционных накладок старого диска в виде характерного черного порошка.

Вывод прост: сцепление «сожгли», но вместо полноценной замены узла в сборе ограничились установкой дешевейшего ведомого диска. Это условно восстановило работоспособность сцепления, что позволило продать машину без лишних вложений.

Второй пример немного похож на первый: сцепление тоже начало сильно буксовать, хотя после вскрытия следов выработки на поверхностях маховика, корзины и накладках диска не наблюдалось. Зато там в изобилии присутствовало моторное масло, попавшее в сцепление из-за негерметичного заднего сальника коленчатого вала.

Под машиной давно появлялись характерные капли (и даже лужицы) масла, но хозяин решил отложить решение вопроса «до лучших времён», поскольку демонтаж коробки передач — не самая дешевая процедура. В итоге пришлось не только платить за сборочно-разборочные работы и замену потёкшего сальника, но и менять ведомый диск.

Третий случай – пожалуй, наиболее нетипичный. При очередном переключении передач во время движения со стороны коробки передач раздались посторонние звуки, которые возникали при попытке отпустить сцепление даже при выключенной передаче! Владельцу пришлось на буксире ехать в сервис, где в снятом сцеплении обнаружился редкий казус: центральная часть ведомого диска (со шлицами) проворачивалась относительно остального диска.

При этом первичный вал мог «стоять», в то время как прижатые корзиной и маховиком накладки ведомого диска вращались. Разумеется, ни о каком переключении передач при такой поломке речь не шла, из-за чего и пришлось прибегнуть к буксирному тросу. Однако возникла эта проблема отнюдь не на ровном месте: владелец признался, что накануне ему довелось дважды буксировать автомобиль аналогичной массы, причем процесс сопровождался рывками и стартами на подъемах. Итог вполне закономерен.

Наряду с тормозными дисками и колодками сцепление относится к тем узлам, ресурс которых прямо связан с манерой езды водителя и особенностями эксплуатации машины.

Как избежать проблем со сцеплением?

Чтобы продлить жизнь сцеплению, достаточно соблюдать несколько несложных правил. Во-первых, нужно следить за его правильной регулировкой, иначе сцепление может как «вести», так и «буксовать».

Во-вторых, нельзя перегружать сцепление – к примеру, интенсивно и долго буксовать в снегу или грязи, резко стартовать, переключать передачи при не полностью выжатой педали сцепления, держать её в полувыжатом состоянии и так далее.

Наконец, нужно с осторожностью относиться к просьбам «дотащить на буксире», особенно если состояние сцепления неизвестно, а масса буксируемого автомобиля аналогична или превышает вес собственной машины. Конечно, сцепление может выйти из строя вследствие банального износа или заводского брака, но зачастую в его преждевременной кончине виноват тот, кто выжимает крайнюю левую педаль.

Как понять, что выжимной подшипник неисправен?

Проект создан при спонсировании онлайн казино Вулкан

В большинстве машин применяется сцепление, состоящее из 2 дисков. Для их разъединения при переключении передач создана выжимная муфта. При движении автомобиля она находится в состоянии покоя и включается в работу после нажатия педали сцепления. Поломка этой детали приводит к невозможности эксплуатации авто. При появлении явных признаков неисправности выжимного подшипника его необходимо заменить.

Разновидности выжимных подшипников

Выжимные муфты делятся по конструкции узлов на шариковые и роликовые и по способу передачи усилия на механические и гидравлические. В старых автомобилях (ЗАЗ, Москвич 412) использовались графитовые подшипники скольжения.

В механических узлах деталь перемещается вилкой, на которую усилие от педали передается тросиком. В гидравлических муфтах в качестве рабочего тела используется специальная жидкость, педаль перемещает поршень главного цилиндра сцепления, которая передает усилие гидравлике.

Последняя перемещает выжимной подшипник и выключает сцепление.

Общий принцип действия

На легковых авто применяется сцепление с диафрагменной нажимной пружиной. Она заменяет рычаги включения и цилиндрические пружины. Элемент имеет плоскую форму, в центральной части которой отштампованы лепестки. Они же одновременно служат выжимными рычагами. При нажатии на педаль вилка перемещает выжимную муфту, которая давит на пружину. Внутренняя ее часть движется вперед, пружина выгибается и наружной кромкой отводит нажимной диск, выключая сцепление.

При отпускании педали детали движутся в обратном порядке. Пружина принимает первоначальное состояние, и сцепление включается. Такое устройство дешевле, чем изделие с рычагами, и требует меньше регулировок после ремонта.

Расположение детали

Выжимной подшипник, служащий для разъединения двигателя и трансмиссии, размещается на шейке первичного вала коробки передач. При нажатии на педаль деталь свободно перемещается по валу в сторону нажимного диска сцепления.

На тыльной части подшипника расположена пружина, которая удерживает вилку и предотвращает вращение устройства. Деталь состоит из следующих элементов:

• внутренней обоймы;
• элементов качения (шариков или роликов);
• наружного корпуса с упорным пятаком и пружиной.

Вилка входит в фонарь коробки передач и закрепляется на наружном корпусе подшипника. С другой стороны крепится тросик, передающий усилие от педали сцепления.

Возможные причины поломки

Нагрузки на выжимной подшипник возникают во время выключения сцепления. Чем больше обороты двигателя в момент переключения передачи, тем напряженнее режим его работы. Наиболее распространенными причинами выхода из строя детали являются:

1. Длительное удержание педали сцепления в нажатом положении. Высокая скорость вращения и большие осевые усилия от диафрагменной пружины приводят к быстрому износу элементов устройства.
2. Резкие включения и отключения сцепления. Характерны при агрессивном стиле вождения. На подшипнике возникают мгновенные неравномерные нагрузки, которые могут привести к выходу из строя не только вращающейся детали и нажимной вилки, но и элементов сцепления.
3. Некачественная регулировка хода педали или тросика. Подшипник находится в постоянном контакте с поверхностью пружины. От постоянного вращения происходит нагрев элементов качения, что приводит к быстрому износу.

Разрушение детали может произойти из-за установки изделия низкого качества или отсутствия консистентной смазки в полости выжимной муфты.

Признаки неисправностей в работе детали

Выжимная муфта может выйти из строя не только из-за неправильной эксплуатации, но и по причине естественного износа. Зная принцип работы устройства, можно по характерным симптомам определить его техническое состояние. Типичными признаками неисправности являются:

1. Возникновение посторонних шумов при нажатии педали сцепления. Разрушение узла сопровождается скрежетом или громким хрустом.
2. Заедание привода переключения передач. Иногда невозможно включить нужную скорость.
3. Чрезмерно свободный ход педали сцепления.
4. Неполное включение или отключение сцепления. Ситуация может сопровождаться неприятным запахом гари.

Дополнительными признаками поломки являются: повышенный расход топлива, перегрев двигателя, движение транспортного средства рывками. Моторесурс детали уменьшается из-за попадания пыли и грязи в подшипник, повышения температуры и отсутствия смазки.

Игнорировать признаки появления дефекта нельзя, т.к. это может привести к тяжелым последствиям во время поездки с неисправной трансмиссией.

Контрольная проверка

Диагностировать состояние выжимного устройства можно таким способом:

1. Запустить двигатель авто. Прослушать работу на предмет посторонних шумов. При их наличии определить место.
2. Выжать педаль сцепления. Если появился посторонний звук, то предстоит замена детали.

Подшипник ремонту не подлежит. Проблема решается заменой дефектной детали.

Последствия неправильного функционирования

Элемент имеет достаточную прочность, поэтому мгновенно развалиться не может. Однако тянуть с устранением дефекта не стоит, т. к. поломка приводит к перекосу дисков и неравномерному износу. В результате возникнут проблемы с трансмиссией, что негативно отразится на техническом состоянии транспортного средства.

Если деталь развалится, то водитель не сможет включить нужную передачу и тронуться с места. В случае возникновения такого дефекта при движении автомобиля в городе потребуются услуги эвакуатора.

Как самому поменять подшипник сцепления?

При замене любой детали механизма сцепления рекомендуют устанавливать новое выжимное устройство. Цена его невелика, поэтому не стоит экономить на покупке детали, даже если она не выработала положенный ресурс. Работы по замене выжимного подшипника сцепления не слишком сложны, поэтому их можно выполнить самостоятельно при наличии необходимого инструмента и некоторых навыков ремонта. Для установки новой детали нужно последовательно выполнить следующие действия:

1. Демонтировать коробку передач и отсоединить от муфты нажимную вилку.
2. Снять подшипник с первичного вала КПП.
3. Снять пружинный фиксатор с пятака наружного корпуса детали.
4. Проверить новую деталь на легкость вращения и наличие смазки.
5. Установить на муфту пружинный фиксатор.
6. Надеть узел на вал КПП.
7. Подсоединить вилку к пятаку и зафиксировать пружиной.
8. Установить на место коробку передач.

После окончания сборки при необходимости проводят регулировку привода. Для проверки работы замененного узла нужно завести двигатель и выжать сцепление. Если при этом не слышны посторонние звуки, значит, работы проведены правильно.

Замену узла на СТО следует осуществлять в случае, когда нет уверенности в ее качественном проведении операции своими руками.

Продление ресурса

Гарантийные обязательства не распространяются на рано вышедшую из строя деталь, т.к. ее износ полностью зависит от действий водителя. Однако имеется несколько рекомендаций, выполнение которых позволит продлить срок службы узла.

Для продления ресурса детали нужно:

• избегать резкого трогания машины с места;
• не допускать медленного отпускания педали при больших оборотах двигателя;
• двигаться с полностью отпущенной педалью сцепления и не нажимать ее во время торможения;
• избегать ситуаций, при которых автомобиль может буксовать.

Но основной рекомендацией является сведение к минимуму долгого удержания педали в нажатом положении. Выжимной механизм прослужит дольше, если педалью сцепления пользоваться только для переключения скорости.

Признаки неисправности сцепления автомобиля

Проект создан при спонсировании онлайн казино Вулкан

понедельник, 30 января 2017 г. 11:29:00 Europe/Moscow

Каких проблем можно ожидать от сцепления и как их распознать?

О механизме сцепления

Прежде чем говорить о неисправностях, рассмотрим немного подробнее сам механизм. «Сцепление» в общем виде — это те механизмы автомобиля, которые обеспечивают передачу крутящего момента с двигателя на коробку передач, а также позволяют «отключать» эту передачу.

Иными словами, на автомобилях с механической коробкой передач (МКПП) сцепление обязательно есть.

Роботизированная коробка передач (РКПП) также оборудована сцеплением, так как по принципу своей работы РКПП ничем не отличается от МКПП, разница только в том, что сцеплением управляет не водитель, а электроника.

Конструкция автоматических коробок передач (вариаторных или гидромеханических) в корне отличается от МКПП, поэтому там передача крутящего момента осуществляется другими способами.

Механизм сцепления состоит (упрощенно) из следующих агрегатов:

• Привод от педали сцепления непосредственно к механизму сцепления (бывает гидравлический и механический — тросиком) обеспечивает водителю возможность управлять сцеплением. Для РКПП привод сцепления осуществляется актуатором (электроприводом), который активируется блоком управления.
• Выжимной подшипник и нажимной диск (в обиходе — «корзина сцепления») выполняют выключение сцепления (то есть разрывают передачу крутящего момента на коробку передач) при нажатии педали.
• Ведомый диск (в обиходе просто «диск») выполняет непосредственно передачу крутящего момента.

Классификация проблем

Неисправности могут возникнуть в любом из компонентов сцепления, хотя самый большой процент проблем связан именно с диском сцепления как с самой интенсивно работающей деталью.

Ниже приведен приблизительный перечень проблем по компонентам системы сцепления.

Привод сцепления:

• для систем с тросиком — обрыв или удлинение тросика;
• для гидропривода — негерметичность системы (жидкость подтекает, в систему попал воздух) или неисправность рабочего цилиндра;
• для РКПП с электроприводом — выход из строя электродвигателя актуатора, сбои в работе программного обеспечения блока управления.

Выжимной подшипник и нажимной диск:

• износ или повреждение выжимного подшипника;
• деформация или поломка диафрагменной пружины нажимного диска;
• коробление нажимного диска;
• рывки при работе сцепления.

Ведомый диск:

• износ или повреждение фрикционных накладок;
• замасливание фрикционных накладок;
• заедание ступицы диска на шлицах вала коробки передач;
• износ или поломка демпферных пружин.

Диагностика неисправностей сцепления

Проблемы со сцеплением не относятся к категории незначительных: они имеют тенденцию быстро переходить из стадии «машина ведет себя как-то не так» в стадию «машина не может ехать». Поэтому любому водителю рекомендуется знать первичные признаки проблем со сцеплением: часто это позволяет обратиться в сервис своевременно, избежав дополнительных затрат на эвакуатор или другие способы доставки автомобиля.

Неисправности сцепления имеют достаточно специфичные симптомы, которых не так много. Один и тот же симптом может быть вызван разными компонентами сцепления, поэтому окончательный вердикт выносится после детального изучения проблемы в сервисе, однако предварительную оценку водитель может сделать сам:

• сцепление не выключается до конца (при полностью нажатой педали): привод сцепления, ведомый диск, нажимной диск;
• сцепление не включается до конца («буксует» при полностью отпущенной педали, обороты двигателя при нажатии газа «взлетают» непропорционально набору скорости): привод сцепления, ведомый диск, нажимной диск;
• рывки при включении сцепления: ведомый диск, нажимной диск;
• вибрация при включении сцепления (отпущенной педали): ведомый диск, нажимной диск;
• шум при выключении сцепления (нажатии педали): выжимной подшипник.

Отдельной строкой следует выделить проблемы со сцеплением на РКПП.

Если на МКПП водитель знает, в какой момент и как нажимает или отпускает педаль сцепления (а также насколько плавно это делает), исходя из чего может дифференцировать симптомы хотя бы на уровне вышеприведенного перечня, то для РКПП степень «нажатия» и моменты включения или выключения сцепления определяются блоком управления, и водитель об этом ничего не знает. Поэтому определить проблему невозможно, не обладая знаниями о специфике поведения РКПП на конкретной модели автомобиля.

В любом случае при возникновении проблем со сцеплением настоятельно рекомендуется не тянуть и обратиться в автосервис для окончательной диагностики и устранения проблем.

В заключение — две рекомендации:

• Работы со сцеплением, если говорить о работах с дисками сцепления и выжимным подшипником, требуют снятия коробки передач с автомобиля. Это недешевая операция: стоимость снятия-установки МКПП на переднеприводном легковом автомобиле класса B или C стартует примерно от 5000 рублей. В силу этого лучше менять сразу комплект деталей (нажимной диск, ведомый диск, выжимной подшипник), иначе вероятна ситуация, что один из незамененных компонентов довольно быстро окончательно износится и потребует замены. Что, в свою очередь, потребует повторного снятия-установки МКПП.
• На МКПП, если из-за поломки не получается выключить сцепление (при нажатии педали двигатель не отсоединяется от коробки передач), в случае крайней необходимости на короткие расстояния (несколько метров) можно передвинуть автомобиль стартером (на первой или задней передаче), а на более значительные расстояния — завести автомобиль на передаче (крутить стартером на первой передаче, пока двигатель не стартует) — лишь бы позволяло состояние аккумулятора. Данное решение не очень полезно для МКПП, но может выручить в чрезвычайных обстоятельствах.

Признаки, указывающие на неисправность сцепления

Проект создан при спонсировании онлайн казино Вулкан

Без сцепления нормальное функционирование автомобиля невозможно. Именно этот элемент отвечает за переключение передач в механической КПП. Когда водитель выжимает педаль, коленвал отходит от двигателя и обеспечивает быстрое и легкое переключение передач. Но, с неисправным сцеплением автомобиль даже не сможет тронуться с места. Если выходит из строя диск сцепления на Авео или происходит другая поломка, водитель сможет определить это только по поведению автомобиля.

Основные поломки сцепления

Сцепление – это очень сложный механизм, который состоит из большого количества деталей. Как известно, чем сложнее устройство, тем выше риски неисправностей. И проблем со сцеплением случается достаточно много.

Основные поломки механизма следующие:

• Износ диска сцепления;
• Деформация или механическое повреждение диска;
• Замасливание накладок;
• Выход из строя демпферных пружин;
• Неисправность вилки;

Кроме того, проблемы могут возникать с маховиком или с диафрагменной пружиной, с подшипником и т.д. Каждая поломка проявляет себя по-своему.

Как понять, что есть проблемы со сцеплением?

Изначально на что нужно обратить внимание, это качество выжимки. Первая проблема – сцепление “ведет”. Оно может вообще не выключаться или не выключаться практически до конца. Шум, посторонние звуки, затруднение с переключением передач – характерные симптомы того, что оно не выключается. Это может свидетельствовать о повреждении ведомого диска, об износе шлицев, о проблемах с цилиндром.

Вторая беда – пробуксовка сцепления. В таком случае сцепление очень тяжело включить. Если механизм начинает буксовать, появляется неприятный запах горелого, слабая динамика, перегревы силовой установки. Также может увеличиться и расход бензина. Подобные проблемы указывают на замасливание ведомого диска, износ накладок, заедание вилки.

Также могут происходить и рывки. Рывок сцепления крайне неприятен для водителя, поскольку автомобиль становится непредсказуемым, может “прыгать” и сразу же глохнуть. Это также негативно сказывается на работе движка. Подобные неприятности также могут указывать на повреждение ведомого диска. Кроме того, это может свидетельствовать о залипании ступицы на шлицах.

Кроме того, при работе сцепления может возникать вибрация и посторонние шумы. Если при включении механизма начинаются вибрации, это свидетельствует о первых проблемах с диском сцепления. На это следует обратить внимание сразу же, и приготовиться к необходимости замены данного элемента. При появлении посторонних шумов, стоит “обследовать” подшипник.

Ремонт стоит производить еще до появления серьезных проблем, лучше своевременно заменить диск сцепления чем потом весь узел КПП. Поэтому старайтесь обращать внимание даже на малейшие изменения в работе. Если появляются какие-либо посторонние звуки, сцепление начинает “подлипать” или наоборот, “пробуксовывать”, лучше сразу провести диагностику механизма, чтобы не возникло неожиданных проблем.

Ремонт сцепления (трансмиссии) в автомобиле своими руками

В большинстве случаев ремонт сцепления является достаточно сложной задачей, для выполнения которой может понадобиться помощь специалистов. Проводить данное мероприятие самостоятельно не рекомендуется, в том случае если вы не обладаете необходимыми знаниями конструкции и опытом.

В зависимости от проблемы ремонтные работы могут занять всего несколько минут. В самых сложных ситуациях понадобятся помощник, специальное место или подъемник для быстрого доступа под машину.

Ниже поговорим о том, какие бывают симптомы выхода из строя системы сцепления и варианты их устранения.

Основные поломки и их устранение

Пробуксовка сцепления при переключении передач. Пробуксовка сцепления больше всего проявляется при подъеме в горку или на разгоне. Явными признаками возникновения неполадок является специфический запах и значительное увеличение расхода бензина. В число наиболее частых причин данной проблемы входят:

• Загрязнение фрикционных накладок ВД или маховика. Эти поверхности подвержены так называемому замасливанию. Отложения можно легко удалить с помощью спирта или бензина, после процедуры поверхности необходимо протереть насухо. Причина замасливания может заключаться в образовании течи через коробку передач или сальники.
• Износ или деформация фрикционных накладок ВД, которая повышается при значительных температурах, превышающих допустимую норму.
• Привод сцепления также может быть причиной пробуксовки. Механизм может заедать или иметь повреждения. Для устранения необходимо выполнить ремонт или замену детали.

• Частичное включение сцепления. Основные симптомы проявляются при переключении передач. Для переключения передних скоростей нужно дополнительное усилие, включение задней передачи сопровождается нехарактерными шумами. При этом коробка передач находится в работоспособном состоянии, без каких-либо неполадок.
• Некорректная регулировка привода, как правило, исправляется регулировкой троса сцепления, в самых сложных случаях, заменой вилки сцепления.
• Заедание троса. При обнаружении деформаций деталь заменяется, если таковых нет, трос нужно просто смазать.
• Повреждение, выработка фрикционных накладок, недостаточно прочное заклепочное соединение или торцевое биение ВД свыше 0,05 мм. Исправление поломки возможно только методом замены диска новым аналогом.
• Износ НД либо маховика. Эти неполадки распространены у водителей, которые не проводят своевременную диагностику узлов и механизмов машины. Маховик рекомендуется заменить. При обнаружении деформации нажимного диска, вместо него также следует установить новый узел.
• Деформация НД или износ лепестков пружины исправляются установкой нового кожуха вместе с нажимным диском.
• Залипание ступиц. Одна из причин частичного включения сцепления может скрываться в заедании ступиц ВД на шлицах вала КПП. Детали необходимо очистить от загрязнений. Незначительные повреждения устраняются надфилем. В самых критичных случаях требуется замена первичного вала КПП либо диска.

• Заедание троса. Для ликвидации неисправности достаточно обработать трос смазкой. В случае обнаружения деформаций, заменить его.
• Сбои в работе ступиц ВД на шлицах вала в результате залипания. Очистите все поверхности деталей, а мелкие механические повреждения отшлифуйте надфилем. В случае обнаружения значительных деформаций или повреждений, производится замена первичного вала и диска.
• Деформации и/или слабая фиксация. Причиной рывков в начале движения машины может быть: деформация ВД, снижение прочности крепления накладок, значительная выработка или небольшие трещины на их поверхности. Помимо этого возможно деформация пластин ВД, поломка пружин гасителя или деформация ячеек под пружины. Устраняются все эти неполадки заменой поврежденных элементов новыми аналогами.
• Деформации рабочих поверхностей маховика или НД. Для исправления рекомендуется произвести замену кожуха с диском или маховика. В случае критичного стояния обеих деталей, заменить все вышеописанные детали новыми аналогами.
• Замасливание поверхности фрикционных накладок. Необходимо очистить загрязненные детали с помощью уайт-спирита или бензина. Также следует выявить и ликвидировать источник замасливания. Это может быть повреждение сальников или течь из КПП.
• Посторонние шумы в процессе включения или выключения сцепления. Эти неполадки могут возникнуть при значительной усадке или деформации пружины гасителя либо при выработке на поверхности ячеек под пружины. Возможной причиной неисправности также может быть большая деформация ВД, недостаточное крепление накладок либо их износ. Для исправления замените диск.
• Стук при отпускании сцепления возникает при износе, или разрушении подшипника. Данная проблема может сопровождаться течью смазки, в таких случаях требуется замена подшипника.

Для выполнения замены сцепления машину следует установить над смотровой ямой или воспользоваться эстакадой. Для выполнения всех этапов понадобиться типовой набор автомобильных инструментов. Перед тем как выполнить ремонт сцепления ВАЗ-2107, нужно отсоединить минусовую клемму от АБ.

• Демонтируйте карданный вал. После этого разъедините контакты датчика заднего хода.
• Снимите кожух, размещенный на головке блока цилиндров. Вслед за этим демонтируйте траверсу.
• С помощью гаечного ключа открутите обе гайки крепления подушки КПП и снимите ее.
• Затем нужно извлечь корзину с маховика. Монтировкой отодвиньте коробку в сторону. После этого уложите узел трансмиссии на приемную тубу. Используя монтировку (отвертку), зафиксируйте маховик, затем открутите болты на удерживающие корзину сцепления.
• Открутив крепеж корзины, аккуратно отодвиньте ее монтировкой и достаньте диск. Вслед за этим можно демонтировать саму корзину.

Замена сцепления, диска, корзины, выжимного своими руками

Любой автомобиль с механической коробкой передач нуждается в регулярной замене сцепления. Замена сцепления своими руками не вызывает особых трудностей, если есть необходимое оборудование, и вы знаете порядок действий.

Пробег диска составляет 70–150 тысяч километров и зависит от условий эксплуатации автомобиля. Другие детали сцепления меняют по мере необходимости. Прочитав статью, вы узнаете, как поменять сцепление, не обращаясь в автосервис.

Оборудование и инструменты, необходимые для работы

Оправка для центровки сцепления

Для работы вам потребуются:

• яма, эстакада, подъемник или домкрат;
• набор рожковых и торцовых ключей;
• монтировка;
• лебедка;
• первичный вал коробки передач (МКПП) или специальная оправка, соответствующая типу КПП;
• тормозная жидкость (для автомобилей с гидравлическим сцеплением);
• удлинитель с лампой-переноской;
• помощник.

Замена сцепления

Полная замена комплекта сцепления подразумевает следующий порядок операций:

• снятие и установку МКПП;
• замену:
• диска;
• корзины;
• главного и рабочего цилиндров (если есть);
• тросика;
• выжимного подшипника.

Технологии снятия и установки МКПП на автомобилях с задним и передним приводом отличаются. На заднеприводных машинах необходимо отсоединить муфту, соединяющую МКПП с карданным валом.

На переднеприводных потребуется снять приводные валы, вставить на их место заглушки.

После этого отсоединить тросики или кулисы устройства выбора передач, открутить гайки крепления, затем вытащить первичный вал коробки из подшипника в маховике двигателя.

При установке необходимо проворачивать вал коробки, чтобы он попал в шлицы маховика. Снимая или устанавливая МКПП на автомобилях с полным приводом или большим объемом двигателя, используйте лебедку. После установки МКПП на автомобиль, необходимо отрегулировать длину штока, который выжимает вилку.

Замена диска и корзины

Замена диска сцепления проводится так. Открутите болты крепления корзины, затем снимите все детали с маховика. На маховике или поверхности ведомого диска не должно быть следов масла.

Если следы есть, необходимо проверить состояние сальника коробки передач, в противном случае утечка масла будет продолжаться, из-за чего снизится ресурс диска. Капельки масла, попадая на поверхность накладки или ведомого диска повреждают их.

Если состояние сальника неудовлетворительно, поменяйте его. Если поверхность ведомого диска покрыта глубокими царапинами или трещинами, поменяйте корзину.

Протрите тряпкой, затем обезжирьте бензином поверхность маховика и ведомого диска корзины. Вставьте диск в корзину, затем наденьте обе детали на первичный вал МКПП или оправку, после чего вставляйте в отверстие маховика. Когда оправка дойдет до упора, подведите по ней детали к маховику и прикрутите корзину штатными болтами.

Несколько раз вытащите, затем вставьте обратно оправку, чтобы убедиться, что диск установлен ровно. Если все нормально, вставьте оправку и затяните болты с усилием 2,5–3,5 кгс-м. Более точно усилие указано в инструкции по ремонту вашей машины. На этом замена диска сцепления завершена. Замена корзины сцепления производится аналогично.

Максимальный пробег корзины составляет 150–250 тысяч километров и зависит от многих факторов.

Помните, замена диска сцепления – ответственная операция, поэтому не выполняйте ее в спешке или состоянии алкогольного опьянения.

Замена цилиндров

• Замена главного цилиндра сцепления необходима, если установка новых уплотнительных колец не улучшила работу системы.
• Замена рабочего цилиндра сцепления необходима, если тормозная жидкость продолжает сочиться даже после установки новых манжет.

б — толкатель рабочего цилиндра

Чтобы снять рабочий цилиндр, снимите пружину, которая возвращает вилку после отпускания педали. Затем открутите 2 гайки, которые крепят рабочий цилиндр к корпусу коробки передач. Держа рабочий цилиндр на весу, открутите подходящий к нему резиновый шланг.

Чтобы избежать утечки тормозной жидкости, сразу же прикрутите к шлангу новый рабочий цилиндр. Чтобы снять главный цилиндр, выкачайте всю жидкость из бачка. Выкрутите штуцер с медной трубкой, который входит в цилиндр и закройте резиновой заглушкой, чтобы избежать вытекания тормозной жидкости.

Подвиньте трубку в сторону, чтобы не мешала, затем открутите две гайки, крепящие главный цилиндр к кузову машины. Потяните на себя и расшплинтуйте шарнир, к которому подключена педаль. Вытащите штифт и отсоедините цилиндр от педали. Главный и рабочий цилиндр устанавливайте в обратном порядке.

Не забудьте отрегулировать длину штока, который выжимает вилку сцепления.

Установив новые цилиндры, залейте новую тормозную жидкость в бачок и обязательно прокачайте сцепление. Для этого наденьте на клапан резиновую трубку и опустите ее в прозрачную емкость, налейте в нее тормозную жидкость, затем попросите его 4 раза плавно нажать/отпустить педаль. После этого попросите нажать педаль еще раз и не отпускать без вашей команды.

Когда помощник нажмет педаль в пятый раз, открутите клапан, чтобы спустить жидкость. Затем закрутите клапан, после чего попросите помощника отпустить педаль. Прокачивать сцепление необходимо до тех пор, пока не убедитесь, что жидкость выходит без воздуха. Вовремя доливайте тормозную жидкость в бачок, чтобы цилиндр не подсосал воздуха.

Если уровень тормозной жидкости упадет слишком сильно, потребуется повторная прокачка.

Замена тросика

Тросик пришел на замену гидравлическому сцеплению. Более высокая надежность, нетребовательность в обслуживании и небольшая цена сделали трос очень востребованным.

Трос необходимо менять, если пробег превысил 150 тысяч километров или прошло больше 10 лет с предыдущей замены. Замена троса сцепления не вызывает затруднений даже у неопытного водителя. Освободите вилку от возвратной пружины, затем снимите тросик.

После этого расшплинтуйте соединение и снимите трос с педали. Вытащите штифт, затем извлеките старый тросик через салон. Таким же образом установите новый трос. На этом замена троса сцепления завершена.

Тросик необходимо менять, если на нем обнаружены даже небольшие повреждения. Если этого не сделать, трос порвется во время движения, что сделает невозможным переключение передач.

Замена выжимного подшипника

Пробег выжимного подшипника не должен превышать 150 тысяч километров. Кроме того, замена выжимного подшипника потребуется, если передачи начали включаться нечетко или появился шум при нажатии на педаль сцепления. Подробно процедура замены выжимного подшипника описана в статье замена выжимного подшипника.

Вывод

Если есть подходящее оборудование, инструменты и вы умеете аккуратно работать, то самостоятельная замена сцепления не вызывает затруднений. Теперь вы знаете, что такое замена сцепления, каков порядок действий и сможете провести эту операцию на своем автомобиле самостоятельно.

Ремонт и замена диска сцепления своими руками

Ремонт автомобиля своими руками ›

Чтобы произвести ремонт или замену диска сцепления своими руками необходимо знать что такое сцепление, разбираться в устройстве автомобиля и ознакомиться с советами автомехаников.

Фотография усиленного сцепления для автомобиля.

Сцепление — незаменимая часть трансмиссии автотранспортного средства. Оно расположено между мотором и непосредственно коробкой переключения передач. Обеспечивает мягкое переключение передач.

Нужно знать тонкости в работе сцепления, чтобы произвести диагностику и ремонт сцепления своими руками.

Устройство сцепления

На сегодняшний день существует три вида устройства сцепления:

1. фрикционное — крутящий момент переходит посредством трения;
2. гидравлическое — связь обеспечена движением и давлением жидкости;
3. электромагнитное — подчиняться магнитному полю.

Отличается оно также и числом дисков сцепления: одно-, двух- или многодисковое. Также оно бывает сухим (сухое трение) или влажным (трение в жидкости). Большинство машин оснащены сцеплением фрикционным сухим однодисковым.

Комплект сцепления этого вида содержит в себе следующие компоненты:

• маховик сцепления — монтируется на коленвал и возникает как ведущий диск сцепления;
• нажимной диск (он же корзина сцепления) — прикреплён к корпусу пружинами и придавливает к маховику ведомый диск, высвобождая его от давления;
• накладки на диск — находятся по обе стороны диска и изготавливаются из устойчивых к значительным температурам материалов. На спорт карах используются накладки кевларовые, углеродные или керамические. Такой вид накладок известен больше под наименованием керамического сцепления;
• выжимной подшипник — размещён на ось обращения сцепления и влияет на лепестки муфты. Размещение подшипника прямо на муфте сцепления позволяет им быть одновременно задействованы вилкой сцепления.

В двухдисковом сцеплении существуют два диска и корзина с двумя рабочими поверхностями. Между поверхностями ведущего диска размещается система регулирующая синхронность надавливания.

Как работает

Действие механизма однодискового сцепления заключается в сжатии рабочих поверхностей маховика, корзины сцепления, диска и накладок.

При надавливании педали сцепления, привод движет вилку сцепления, которая воздействует на подшипник. Лепестки пружины подгибаются, освобождая внешнюю кромку, высвобождая диск сцепления.

Действие сцепления с двумя дисками ничем не отличается от аналога с одним диском.

Ремонт

Для выявления области неполадок производиться диагностика сцепления. Если обнаружен значительный зазор между выжимным подшипником и муфтой, то дефект устраняется путём регулировки свободного хода педали сцепления. Изношенные ведомые диски и фрикционные накладки подлежат замене.

Если провалилась педаль сцепления, машина не едет и газ не реагирует — заменить трос сцепления.

Низкое рабочее давление может быть вызвано протеканием или износом главного цилиндра сцепления.

Неприятный звук при нажатии на педаль сцепления свидетельствует о неисправности подшипника.

Если сцепление не выключается, то возможны неполадки барабана сцепления.

Если в гидросистему механизма попал воздух, то он удаляется в процессе прокачки сцепления.

Через сколько производиться замена

Период замены зависит от качества системы сцепления и от манеры езды.

Какой производитель лучше

На этот вопрос нет прямого ответа. Популярными производителями сцепления для автомобилей считаются фирмы Valeo, Luk, Kraft и Hola.

Все системы названных производителей являются высококачественными. Некоторым её хватает на 100 000 км, другим на 500 000 км. Чтобы определиться с подходящей системой можно попробовать каждую и выбрать наиболее удобную в эксплуатации или по цене.

Устраняем неисправности в механизме сцепления автомобиля ВАЗ

Диагностировать такие неисправности не трудно, гораздо сложнее их исправить. Любые попытки починить детали механизма сцепления не обходятся без полного снятия этого узла. Среди основных неисправностей стоит отметить такие понятия, как «сцепление буксует» и « сцепление ведет».

Сцепление ведет

Данная неисправность определяется при запущенном двигателе. Для этого необходимо выжать педаль сцепления и попробовать передвинуть рычаг КПП в положение первой передачи.

Если передача включается с большим трудом или вообще не хочет включаться, то, вероятнее всего, у вас недостаточный ход педали сцепления. В первую очередь советуем проверить свободный ход этой педали, при надобности отрегулируйте его.

Если это не помогло, значит, проблема заключаться в неисправности ведомого диска сцепления.

После долгой эксплуатации диск сцепления может сильно деформироваться, в результате чего фрикционные накладки диска раскрошатся. Это может быть причиной не полного включения сцепления. Ремонт такой неисправности требует полного снятия сцепления автомобиля.

Сцепление буксует

Зачастую такая неисправность появляется после неправильной или длительной эксплуатации автомашины. С течением времени фрикционные накладки на ведомом диске сцепления изнашиваются (стираются), что приводит к плохому сцеплению между ними.

Следствием такого износа является прокручивание сцепления при повышенных нагрузках. В результате двигатель не передает весь крутящий момент на колеса, а водитель слышит неприятный запах подгорающих накладок.

Чтобы диагностировать эту неисправность, нужно выполнить несколько действий:

• завести двигатель;
• поднять стояночный тормоз;
• выжать педаль сцепления и аккуратно включить первую передачу.

Если вы плавно отпускаете педаль сцепления и машина глохнет, значит, со сцеплением все в порядке. Если же после отпускания сцепления двигатель продолжает работать еще какое-то время – требуется ремонт сцепления, а точнее, замена ведомого диска сцепления. В этом случае также нельзя отремонтировать автомобиль без полной разборки механизма сцепления машины.

Кроме вышеописанных неисправностей имеется еще ряд проблем, которые проявляются в симптомах, указывающих на выход из строя одной из деталей сцепления.

Так, к примеру, если при троганье с места автомашина начинает двигаться с рывками, значит, износились фрикционные накладки ведомого вала.

А если при выжимании педали сцепления вы услышите посторонний шум, вероятнее всего у вас износился выжимной подшипник или треснули демпферные пружины диска сцепления.

Видео: «Принцип работы сцепления в автомобиле»

Устройство и принцип работы механизма сцепления автомобиля

Сцепление – это механизм, предназначенный для передачи крутящего момента двигателя к коробке передач, а также плавного соединения и разъединения двигателя с механизмами трансмиссии. С его помощью можно начинать движение на автомобиле, переключать передачи, останавливаться с работающим двигателем, маневрировать при резком изменении скорости.

Механизм сцепления предохраняет детали двигателя и трансмиссии автомобиля от повреждений и перегрузок при быстром включении передач и резком торможении.

А ниже мы расскажем о принципе работы сцепления автомобиля, об устройстве и типах приводов включения и выключения сцепления, и о том, как правильно пользоваться механизмом сцепления на автомобилях с механической коробкой передач.

Принцип работы сцепления автомобиля

Принцип работы сцепления автомобиля заключается в плавном соединении и разъединении между собой двух металлических дисков: один жестко привязан к валу двигателя, а второй – к коробке переключения передач.

Механизм сцепления приводится в действие тросом, ведущим от педали в подкапотное пространство автомобиля непосредственно к самому механизму сцепления. При нажатой педали происходит разъединение двигателя и трансмиссии.

Основными деталями механизма сцепления являются:

• Маховик коленвала;
• Ведущий диск (нажимной);
• Ведомый диск.

Диск, передающий усилие двигателя, называется ведущим (он же нажимной или “корзина” сцепления). Он крепится шарнирными соединениями к штампованному стальному кожуху, который, в свою очередь, жестко соединен болтами с маховиком коленчатого вала. Такой вид крепления позволяет ведущему диску сцепления изменять расстояние до кожуха.

При продольном перемещении “корзина” сцепления прижимает к маховику диск, называемый ведомым. Он соединен с первичным валом коробки переключения передач. В рабочем положении ведомый диск зафиксирован между маховиком и нажимным диском, а при нажатии на педаль сцепления он освобождается.

При отпущенной педали сцепления ведущий и ведомый диски прижимаются сильными пружинами к маховику, образуя жесткую конструкцию. При этом вал коробки передач начинает вращаться со скоростью вращения коленвала, передавая усилие к узлам трансмиссии и далее через приводные валы к колесам. Автомобиль трогается с места.

Но скорости двух валов не могут моментально стать одинаковыми, автомобиль в этом случае «прыгнет» и заглохнет. Поэтому педаль управления сцеплением отпускается плавно, чтобы с помощью сил трения уравнять вращение ведущего и ведомого дисков. Тогда можно нажатием на педаль акселератора изменять скорость вращения коленвала и, соответственно, управлять скоростью движения автомобиля.

Такой вид сцепления называется сухим, дисковым и постоянно замкнутым. Это значит, что для его работы нужны сухие поверхности дисков, при отпущенной педали, соединенных друг с другом.

Принцип работы приводов сцепления

Принцип работы привода сцепления автомобиля, с которым усилие от педали передается на механизм переключения, может быть механическим, гидравлическим или электрическим.

Механический привод сцепления конструктивно самый простой: он представляет собой стальной трос, связывающий тягу педали и рычаг включения сцепления. На нем обычно находится резьбовое соединение, которым можно регулировать длину троса. Недостаток такого привода – большее усилие при нажатии на педаль.

Гидравлический привод комфортнее в работе, особенно если приходится часто пользоваться сцеплением.

Его принцип работы похож на работу тормозной системы: при нажатии на педаль поршень давит на жидкость, которая, двигаясь в цилиндре, приводит в движение толкатель рычага включения сцепления.

В этом случае ход педали мягче, но нужно следить за состоянием гидравлических шлангов, и контролировать уровень и качество заливаемой в систему гидравлической жидкости.

Электрический привод отличается от механического тем, что трос выключения сцепления приводится в движение от электромотора, который включается при нажатии на педаль. В остальном его устройство мало чем отличается от механического привода.

Как правильно пользоваться сцеплением на автомобиле

На практике работа со сцеплением автомобиля в основном выражается в выработке навыка правильного трогания с места, особенно на подъеме. При оживленном городском движении умелая работа с педалью позволит автомобилю двигаться плавно и не заглохнуть при резком торможении.

При начале движения, нужно, отпуская педаль сцепления, уловить момент соприкосновения дисков, уравновесить скорости их вращения, и дальше плавно отпустить педаль. Ориентир – число оборотов двигателя. Если двигатель работает равномерно, значит, сцепление включается правильно.

Сцеплением следует пользоваться лишь при старте, переключении передач и при остановке автомобиля. Выполнение этого требования продлит срок его службы.

• Резкое или, наоборот, замедленное отпускание педали сцепления при старте приводит к ускоренному износу рабочей поверхности дисков.
• Остановка на светофоре при нажатой педали и включенной передаче не лучшим образом скажется на работе нажимных пружин, подшипника и вилки выключения.

Две главные неисправности механизма сцепления – это недостаточно плотное соприкосновение дисков и недостаточно полное их разъединение.

1. В первом случае сцепление пробуксовывает, а у автомобиля будет наблюдаться плохая динамика разгона. Обычно это является результатом износа ведомого диска, его фрикционных накладок.
2. Во втором случае в результате неполного разъединения дисков при включенной передаче и нажатой педали автомобиль пытается поехать.

Если эти неисправности не устраняются регулировкой привода, то необходим ремонт самого механизма в стационарных условиях.

Видео: принцип работы сцепления автомобиля

Замена диска сцепления

Тип закрытого кузова легкового автомобиля с багажником, структурно отделённым от пассажирского салона и без подъёмной двери в задней стенке.

Тип закрытого кузова легкового автомобиля с дверью в задней стенке и укороченным задним свесом.

Тип закрытого кузова легкового автомобиля с дверью в задней стенке, багажником, объединённым с салоном, и крышей багажника продлённой до заднего габарита.

Тип закрытого кузова легкового автомобиля, являющийся промежуточным между седаном, универсалом и хетчбеком. От хетчбэка он отличается большей длиной заднего свеса: у лифтбэка он по длине такой же, как у седана. Задняя часть крыши при этом может быть как покатой, так и (реже) ступенчатой, напоминающей седан.

Тип закрытого кузова легкового автомобиля с двумя дверьми, одним или двумя рядами сидений и структурно отделённым багажником, без двери в задней стенке. Объём заднего пассажирского отделения обычно не превышает 0,93 м³.

Тип кузова легкового автомобиля с откидывающимся мягким или жёстким верхом и двумя дверьми. Число мест более двух.

Тип кузова двухместного спортивного легкового автомобиля без крыши или с жёсткой крышей.

Тип кузова легкового автомобиля, являющийся разновидностью спортивного 2-местного родстера с жёстко закреплённым ветровым стеклом, дугой безопасности (roll bar) сзади сидений, съёмной крышей и задним стеклом.

Тип закрытого кузова легкового автомобиля, с жёсткой, обычно оснащённой подъёмным стеклом, перегородкой между отделением водителя и остальным салоном. Кузов удлинён в разной степени по сравнению с обычным седаном.

Тип закрытого кузова легкового автомобиля, выполненного посредством физической врезки в кузов дополнительной секции, расположенной между передними и задними дверьми, что способствует удлинению салона.

Тип закрытого кузова автомобиля, обладающий повышенной проходимостью и увеличенным просветом.

Тип закрытого кузова автомобиля, сочетающий в себе свойства внедорожника и универсала или хетчбека.

Тип кузова коммерческого двухместного автомобиля с открытой грузовой платформой.

Тип закрытого кузова коммерческого двухместного автомобиля с закрытой грузовой платформой (багажное отделение с дверью на задней стенке).

Тип закрытого кузова легкового автомобиля, совмещённый с багажным отделением, обычно — с тремя рядами сидений. Увеличенный внутренний объём салона. Максимальная вместимость салона – 8 пассажиров.

Тип закрытого кузова коммерческого автомобиля, являющегося автобусом малого класса с числом мест от 8 до 16 и непредусмотренными стоячими местами.

Замена сцепления на автомобилях ВАЗ

Любой автомобиль рано или поздно нуждается в ремонте, и если в КПП стали туго включаться передачи, скорее всего, проблема кроется в неисправном сцеплении. Его замена на автомашинах ВАЗ – работа несложная, но достаточно трудоемкая, и требует определенных слесарных навыков.

Если водитель ни разу не выполнял подобный ремонт, он может долго провозиться с заменой, но, действуя по инструкции, аккуратно и не торопясь, сумеет выполнить работу качественно.

Замена троса сцепления ВАЗ

Авто вазовского производства бывают как переднеприводными, так и заднеприводными, также у них есть различный привод сцепления.

Если у всех автомашин ВАЗ-классика привод гидравлический, то у многих переднеприводных авто (2108-2115) выжимом управляет механика, и элементом управления является трос.

Как и все детали, трос сцепления (ТС) со временем изнашивается, поэтому периодически нуждается в замене. Причинами выхода из строя ТС являются:

• заедание самого троса в «рубашке»;
• обрыв остальных нитей ТС;
• обрыв самого троса.

Если сам ТС целый, но сцепление стало туго выжиматься, можно попробовать смазать трос. В качестве смазывающего состава подойдет литол или другая консистентная смазка, но следует учесть, что это временная мера, и все равно нужно готовиться к замене троса сцепления ВАЗ. Меняем ТС на «Жигулях» 2108-2115 очень просто:

• один его конец отсоединяем от педали;
• разворачиваем гайки крепления троса на кронштейне КПП (на рисунке 1 и 2);
• отсоединяем ТС от вилки на коробке передач.

Для того чтобы снять ТС, его выдергиваем в моторный отсек, затем устанавливаем новую деталь, гайками на кронштейне регулируем натяжку троса.

Замена вилки

На ВАЗ-классике с задним приводом часто причиной плохого переключения передач бывает вилка сцепления (ВС). Сама деталь штампованная стальная, и от постоянных нагрузок может сломаться или согнуться. На авто 2101-07 вилку можно заменить, не снимая МКПП, выполняем это следующим образом:

• ставим машину на яму или автоподъемник;
• отворачиваем 2 болта РЦС (рабочего цилиндра), отводим цилиндрик в сторону, снимаем шток;
• снимаем пыльник ВС;
• отводим ВС вперед, в сторону двигателя, и вытягиваем вилку на себя.

Вставляем на свое место новую вилку, необходимо попасть усиками ВС на выжимной подшипник, и нужно, чтобы углубление под шарнир на вилке попало на «солдатик». Чтобы установить РЦС на место, нужно на него надеть шток, и надавливая цилиндром на вилку, наживить болты крепления рабочего цилиндра. Чтобы легче было продавить РЦС, можно отрегулировать шток, сделать его короче.

На переднеприводных вазовских машинах поменять ВС быстро не получится, для замены вилки 2108-15 придется снимать коробку передач.

Замена диска сцепления ВАЗ

На вазовских моделях периодически требуется замена ведущего (корзины) или ведомого диска сцепления, ремонт автомобилю необходим в случае износа деталей или их поломки. Основными неисправностями корзины сцепления (КС) являются:

• стачивание лепестков 2108-15 (они стираются выжимным подшипником);
• поломка «паука» 2101-07;
• износ плиты КС;
• обламывание стальных лепестков.

Основными неисправностями ведомого диска сцепления (ДС) являются:

• стачивание фрикционных накладок;
• ослабление или износ демпферных пружин;
• обрыв ступицы ДС.

Замена диска на автомобилях ВАЗ в любом случае производится со снятием и установкой силовой трансмиссии.

Замена сцепления для автомобилей

ВАЗ 2106

На ВАЗ-классике сцепление может выходить из строя по разным причинам, и проблема не обязательно может заключаться в корзине или диске, часто причиной поломки является рабочий или главный цилиндр сцепления (ГЦС). Признаки неисправного ГЦС:

• сцепление появляется не с первого раза, приходится несколько раз нажимать на педаль;
• выжим педали «ватный».

Определить дефектный РЦС можно его внешним осмотром, если цилиндр неисправен, он начинает течь. Замену сцепления 2106 производят на автоподъемнике или яме, при этом демонтируется коробка передач, а затем снимаются диск и корзина.

ВАЗ 2107

Все автомашины семейства ВАЗ-классика имеет практически одинаковые силовые агрегаты и трансмиссию. Двигатели внешне очень похожи между собой, они отличаются только объемом цилиндров и топливной системой.

Механические коробки передач на «Классике» различаются только количеством ступеней – существуют 4-ст. и 5-ст. МКПП.

Все корзины сцепления 2101-07 между собой одинаковые, различаются только ДС – у «копеечных» дисков (2101) меньше по диаметру фрикционные накладки, чем у ДС 2106.

Замена сцепления ВАЗ 2107 производится точно так же, как и на моделях 2106.

ВАЗ 2109

На переднеприводных авто ВАЗ 2108-09 сцепление меняется приблизительно так же, как и на ВАЗ-классике, разница заключается лишь в снятии и установке КПП – на «девятке» нет карданного вала, зато приходится снимать приводы колес (ШРУСы). Еще есть различие – у авто ВАЗ 2109 присутствует тросиковый привод (у всей «классики» – гидропривод). Замену сцепления ВАЗ 2109 производить несколько сложнее, чем на моделях 2101-07, и поэтому работа занимает больше времени.

ВАЗ 2114

Автомобиль ВАЗ 2114 имеет практически такую же коробку передач и двигатель, как и на модели 2109. Разница заключается лишь в том, что многие «девятки» карбюраторные, а на машинах 2114 устанавливаются инжекторные моторы. Поэтому замена сцепления 2114 принципиально ничем не отличается от замены 2109.

ВАЗ 2115

Если между ВАЗ 2109 и ВАЗ 2114 есть небольшие конструктивные отличия в силовом агрегате и трансмиссии, то разницы в деталях двигателя и КПП между 2114 и 2115 нет абсолютно никакой, машины между собой отличаются только лишь кузовами:

• ВАЗ-2114 – это хэтчбек;
• ВАЗ-2115 – седан.

Соответственно, замена сцепления ВАЗ 2115 выполняется точно также, как и на авто ВАЗ 2114.

ВАЗ 2110

Сами элементы сцепления 2110 (корзина и диск) имеют небольшие отличия от деталей ВАЗ 2114-2115 – ДС 2110 имеет увеличенный диаметр (200 мм на «десятке», и 190 мм на 2114).

Но принципиально все эти детали одинаковые, и КПП 2110 снимается точно так же, как и на «четырнадцатой» или «пятнадцатой» модели.

Поэтому и замена сцепления ВАЗ 2110 практически ничем не отличается от замены на машинах 2113-2114-2115.

ВАЗ 2112

Разница между автомобилями ВАЗ 2112 и ВАЗ 2110 такая же, как и между 2115 и 2114:

• ВАЗ-2112 – хэтчбек;
• ВАЗ-2110 – седан.

Отсюда следует – замена сцепления ВАЗ 2112 производится по тому же принципу, как и на модели 2110. Из всего выше сказанного можно сделать вывод – на всех переднеприводных автомобилях семейства ВАЗ 2108-15 сама работа по замене практически одинаковая, разница заключается только лишь в самих деталях.

Ремонтируем самостоятельно (ВАЗ-классика)

Замену ДС и КС на заднеприводном ВАЗ осуществляем следующим образом:

• размещаем автомобиль на автоподъемнике или яме;
• глушим мотор, ставим машину на нейтральную передачу;
• снимаем чехол крепления рычага КПП (отворачиваем винты);
• демонтируем только верхнюю часть рычага КПП, полностью его вынимать нет необходимости (разъединяем в месте, отмеченном стрелкой на рисунке);
• откручиваем болты карданного вала, демонтируем сам вал (делаем отметки на кардане и редукторе заднего моста – это нужно для того, чтобы закрепить вал по этим же меткам при установке во избежание лишних вибраций);
• отсоединяем от КПП трос спидометра, также и РЦС;
• отворачиваем все крепления КПП (в том числе и траверс), снимаем коробку передач;
• откручиваем шесть болтиков крепления корзины, снимаем детали;
• ставим на место новые детали, собираем все назад.

Устанавливая новые запчасти, следует отцентровать диск, иначе МКПП на место не встанет. В качестве центра используется заводская оправка или старая «первичка» от «классической» коробки передач.

Замена сцепления своими руками (передний привод)

В отличие от ВАЗ-классики, на переднеприводных 2108-2115 сцепление менять несколько дольше, более трудоемкой получается работа по снятию КПП. Но при наличии опыта профессионалы выполняют операцию по снятию коробки передач быстро, к тому же есть способ, при котором не нужно полностью демонтировать КПП, достаточная только ее вывесить.

Замену своими руками без полного снятия коробки передач выполняем следующим образом:

• вывешиваем автомобиль на автоподъемнике, если работа выполняется на яме, подставляем под обе передней стороны днища кузова треноги;
• снимаем аккумуляторную клемму (минус);
• откручиваем колесные болты спереди, снимаем передние колеса;
• отворачиваем от коробки кронштейн крепления троса сцепления, отводим в сторону сам трос;
• демонтируем трос спидометра (если его не снять, при отодвигании КПП он может оказаться перетянутым, и от этого лопнуть);
• отворачиваем гайки шаровых опор с каждой стороны (с левой и правой опоры);
• откручиваем стартер, убираем его в сторону;
• отворачиваем гайки передних ступиц колес;
• откручиваем три крепления нижнего кожуха КПП, демонтируем кожух;
• если есть защита под двигатель, ее также необходимо снять;
• демонтируем левый брызговик;
• снимаем три болта левого «краба» (кронштейна), который крепится спереди слева, рядом с передним бампером;
• отворачиваем крепление левого рычага (в районе колеса);
• ослабляем другое крепление рычага (в районе коробки), отводим рычаги вниз, чтобы не мешали;
• снимаем левую подушку КПП;
• отворачиваем болты крепления штока переключения передач, отсоединяем шток;
• откручиваем заднюю подушку КПП;
• отворачиваем верхние два болта крепления КПП к двигателю, вкручиваем вместо них длинные болты головки блока;
• откручиваем все остальные крепления трансмисии – теперь коробка на верхних болтах «отъезжает» от движка;
• скручиваем шесть болтов крепления корзины; устанавливаем на место новые детали, наживляя все болтики, придвигаем коробку к двигателю, затягиваем болты до конца через отверстие в стартере (прокручивая коленвал). Центровочный валик при таком методе здесь не поместится, поэтому крепить сцепление получается только таким способом;
• ставим на места все снятые детали.

При таком методе нет необходимости сливать масло из коробки передач, так как приводы колес (ШРУСы) из картера КПП не вынимаются. Между двигателем и КПП расстояние не слишком большое, но места хватает, чтобы наживить болтики корзины.

Цена ремонта сцепления

Стоимость замена сцепления ВАЗ в автосервисах может быть разной, как правило, в крупных автоцентрах работа стоит дороже. В среднем замена троса на автомобилях ВАЗ 2108-15 обходится порядка 500-600 рублей, за замену корзины и диска берут в среднем от 1500 до 2000 рублей (в 2016 году). Цены также могут меняться в зависимости от региона.

Проверка, ремонт и замена корзины сцепления

Неисправности корзины сцепления приводят к частичной или полной неработоспособности трансмиссии автомобиля, так как крутящий момент двигателя не может передаваться на валы и колёса. Поэтому очень важно своевременно диагностировать и устранять неполадки. О том, как выполняется самостоятельная проверка, ремонт и замена корзины сцепления, вы можете прочитать в изложенном ниже материале.

Конструкционные особенности

Корзина сцепления — народное название нажимного диска, который является составной частью трансмиссии автомобиля. Он представляет собой конструкцию с основанием выпуклой круглой формы, в которую встроены прижимные пружины.

Эти элементы соединяются со специальной круглой площадкой, которая называется прижимной. Она имеет гладкую, шлифованную поверхность с одной стороны для обеспечения плотного прилегания поверхности. От центра корзины идут специальные нажимные пружины, прикреплённые к маховику.

Назначение узла сцепления автомобиля заключается в плавной стыковке маховика силового агрегата автомобиля и вала коробки передач. Делается это путём подсоединения диска (по-другому, корзины) к ведомому элементу.

Различают однодисковые механизмы с одним ведомым диском и многодисковые. Большинство автомобилей имеет однодисковую конструкцию. Также бывают сухие и влажные механизмы. Влажный работает в масляной среде. Большинство из установленных в машинах узлов являются сухими.

Скидки на новые автомобили!Выгодный кредит от 9.9%
Рассрочка 0%

По способу приведения в действие механизмы сцепления делятся на механические, электрические, гидравлические и комбинированные. В настоящее время в большинстве автомобилей установлены механические разновидности.

Определение неисправности

Длительность работы механизма зависит от множества факторов и может колебаться от 5000 до 200000 км пробега и больше. Поэтому точного времени, когда нужно менять этот узел, не существует. Автослесари и специалисты по ремонту машин знают несколько способов, как проверить износ корзины сцепления эмпирическим способом, не прибегая к разборке.

Первым признаком износа корзины сцепления является так называемое проскальзывание, при котором изношенный ведомый диск плохо прижимается к маховику. Проверяется степень проскальзывания по следующей схеме:

• автомобиль ставится на ручной тормоз;
• производится запуск двигателя;
• включается повышенная передача (3-я или 4-я);
• медленно отжимается правая педаль и нажимается педаль газа.

Если после нажатия на педаль газа машина заглохнет, то с обследуемым узлом трансмиссии всё в порядке. Если же двигатель будет продолжать работать, то это значит, что ведомый диск сильно изношен и его нужно заменить.

Второй способ проверки применяется в случае, когда возникает подозрение, что сцепление полностью не отключается, его «ведёт». Для диагностики проводим следующую последовательность операций:

• ставим двигатель на холостой ход;
• выжимаем правую педаль полностью;
• включаем первую скорость или задний ход.

Если для включения передачи необходимо затратить усилие, а сам механизм во время этой операции издаёт посторонний шум, значит, ведомый диск полностью не отходит от маховика или, как говорят механики, «сцепление ведёт».

Порядок снятия механизма

Ремонт или замену корзины сцепления легче всего осуществлять, когда производится капитальный ремонт всего двигателя. Если силовой агрегат снят, то производить осмотр, ремонт или замену изношенных деталей этого узла автомобиля можно без особых усилий. В этом случае демонтаж узла не представляет никаких трудностей.

Рассмотрим подробнее, как разобрать сцепление и как снять вышедшую из строя деталь. Схема работы проста. Главное, соблюсти приведённый ниже технологический регламент:

1. Для начала необходимо снять КПП (коробку переключения передач). Если коробку передач не нужно ремонтировать, то отсоединять привода перед снятием АКБ и ДМРВ и сливать масло не понадобится.
2. Открутить привод (тросик) приведения механизма в действие и снять его.
3. Открутить и снять стартёр.
4. Открутить верхние болты крепления коробки.
5. Открутить все жгуты электрической проводки и фишку датчика скорости.
6. Ослабить гайку привода с правой стороны и полностью открутить гайку с левой стороны.
7. Открутить рычаг подвески.
8. Выкрутить шаровую опору.
9. Снять защиту двигателя.
10. Снять фишку выключателя сигнала заднего хода.
11. Открутить реактивную тягу от КП и снять нижнюю крышку картера сцепления.
12. Ослабить гайку хомута привода управления КП и снять кулису.
13. Открутить нижние болты и гайку крепления КП.
14. Поддомкратить двигатель.
15. Открутить КП от подушки.
16. Снять коробку и получить доступ к необходимому узлу автомобиля.

Монтаж корзины

Для ремонта или замены корзины сцепления необходимо открутить удерживающие её болты. Если видно, что лепестки корзины сильно изношены, лучше всего заменить всю деталь.

Чтобы поставить новую корзину, необходимо оправить или центровать первичный вал КПП, так как в противном случае смещение диска не позволит надеть коробку. Поэтому операцию постановки диска с оправкой в маховик нужно выполнить очень аккуратно.

После постановки корзины на место необходимо закрутить болты сцепления. При этом болты закручиваются постепенно, за 3 или 4 оборота маховика.

Заключительной операцией замены корзины является установка выжимного подшипника на хорошо смазанный вал.

Конкретная технология снятия корзины сцепления и её замена зависят от типа двигателя и вида механизма сцепления, но на большей части автомобилей она аналогична описанной выше.

Установка всех демонтированных деталей и их регулировка производится в обратном порядке.

При условии проведения всех операций в строго указанной последовательности и с соблюдением технического регламента ремонт и замена корзины или других деталей механизма сцепления возможна своими руками в условиях собственного гаража.

Самостоятельная диагностика сцепления

Самостоятельная диагностика сцепления.

Особенности работы сцепления на автомобиле с МКПП.А также причины возникновение неисправностей и их устранение.

Сцепление является важной частью автомобиля.

Оно служит звеном в цепи агрегатов двигатель – сцепление – коробка передач – приводной вал – колеса. Задача этого узла – кратковременное отсоединение и плавное соединение трансмиссии и двигателя.

В зависимости от марки и модели автомобиля тип сцепления может быть различным и отличаться приводом, рабочим механизмом, количеством дисков.

Во время переключения передачи необходимо отсоединить двигатель от коробки. Это работа сцепления. Осуществляется эта операция благодаря двум фрикционным дискам (ведущий и ведомый), которые перемещаются относительно друг друга при выжиме педали сцепления.

Когда диски сцепления разъединены, коробка передач отсоединена от двигателя, что позволяет комфортно изменить передаточное число, переключив скорость. Отпуская педаль, диски соединяются, вступая в зацепление, друг с другом за счет силы трения и энергия двигателя через валы коробки передач передается на колеса.

Принудительное переключение передачи без использования сцепления значительно сократит срок службы коробки передач или вызовет ее поломку, а в крайних случаях приведет к повреждению двигателя.

Существуют два способа изменить передаточное отношение, т.е. вручную и автоматически:

– для автоматической коробки передач функцию сцепления выполняет гидротрансформатор с электронным управлением;

– работа механической коробки передач требует присутствия сцепления, которое является связующим звеном между двигателем и колесами.

Средний срок работы сцепления без ремонта и замены дисков составляет:

– 100 000 км для бензинового двигателя;

– 150 000 км для дизельного двигателя.

Этот показатель может меняться в зависимости от нескольких факторов:

– нагрузка на транспортное средство;

– стиль вождения (спокойный или агрессивный спортивный);

– местность (пересеченная или городская);

– дополнительные элементы (прицеп);

Основные симптомы неисправности или износа сцепления:

– Проскальзывание сцепления, проблема возникающая, когда ведущий и ведомый диски вращаются с разной угловой скоростью при соединении с двигателем. Это вызывает перегрев и повышенный износ дисков, запах горения фрикционных накладок, медленный разгон. Это может быть вызвано износом дисков или их загрязнение.

– Вибрация является показателем проблем внутри механизма сцепления. Особенно заметна при старте с места и ускорении. Это может быть результатом повреждения диска, маховика или пружин.

– Шум – это проблема, которую трудно диагностировать, поскольку посторонние звуки могут означать много разных дефектов. Если шумы возникают непосредственно при нажатии или отжатии педали сцепления, то возможен износ подшипников, втулки, входного вала или неправильно установленный фрикционный диск.

– Нарушение хода педали или не возврат педали. Этот дефект может привести к серьезным последствиям, таким как повреждение зубчатых колес коробки передач. Как правило, это результат утечки в гидравлической системе сцепления или неправильно отрегулированной механической связью.

Замена сцепления – задача не из простых. Снятие старого механизма и замена его новым требует применения специальных подъемных механизмов. На некоторых моделях помимо подъемника необходимо использовать дополнительные механизмы для доступа к труднодоступным местам, поддержки двигателя, коробки, вала, которыми оборудованы профессиональные мастерские.

Общий процесс снятия сцепления в авто мастерской включает следующие шаги:

– Автомобиль устанавливается подъемником на удобную для работы высоту;

– Снимается коробка передач;

– На крышке картера и внешней стороне моховика делаются отметки относительного взаимоположения;

– Отворачиваются все болты сцепления;

– Демонтируется крышка картера сцепления, ведомый диск;

– Проверяется внутренняя трущаяся поверхность моховика;

Установка нового сцепления проводится в обратном порядке с учетом некоторых особенностей. Все болты смазываются и затягиваются в несколько приемов, проверяя оборачиваемость моховика. После окончания монтажа производится регулировка педали сцепления.

Ремонт сцепление авто

Причины неисправности сцепления и способы устранения |

Регулярная эксплуатация автомобиля рано или поздно приведет к тому, что у него возникнут какие-то неисправности связанные с работой двигателя, ходовой части или любого другого механизма. Неисправности сцепления также, как и любая другая поломка, неприятна для автовладельца, для того чтобы ее обнаружить необходимо регулярно производить визуальный осмотр состояния всех деталей сцепления автомобиля, прислушиваться к работе своего автомобиля. Услышав или обнаружив посторонние шумы или неполадки, следует без отлагательств обратится в сервисный центр или произвести ремонт сцепления своими руками.

В своей сегодняшней статье я хочу поговорить о том, что делать если отказало сцепление, а также о том, что послужило причиной для его выхода из строя.

Итак, к вашему вниманию возможные неисправности сцепления автомобиля.

Чаще всего, ремонт сцепления, а также регулировка сцепления производится из-за износа, деформации, серьезного повреждения или замасливания накладок ведомого диска. Кроме того, отказ сцепления может быть вызван поломкой или износом демпферной и диафрагменной пружинами, маховика, нажимного диска, а также подшипника. Заедание вилки его выключения — также может стать причиной неисправности сцепления.

Пример прилично изношенного ведомого диска

Однако, как бы там ни было, главная причина неисправности сцепления — неправильная эксплуатация автомобиля. К примеру, некоторые любители скорости и «выпендрежа» стартуют с места с пробуксовкой или имеют вредную привычку держать постоянно ногу на педали сцепления, что, как вы знаете, категорически запрещается делать. Признаками, указывающими на необходимость произвести ремонт сцепления являются также: шум, рывки и вибрация во время его работы, а также неполное включение и выключение сцепления. Детали плохого качества также могут стать причиной выхода из строя сцепления автомобиля.

Как устранить неисправности сцепления

Если отказало сцепление, одной из возможных причин тому может быть ведомый диск. Для того чтобы устранить эту неисправность и произвести ремонт сцепления, необходимо демонтировать ведомый диск сцепления и произвести его визуальный осмотр на предмет дефектов, деформаций и повреждений. Если же проблема заключается в утечке, произошедшей в гидравлической системе сцепления, проверять следует трубопроводы, а также главный и рабочий цилиндры. Причиной неисправности сцепления может стать также воздух, который попал в гидравлическую систему сцепления, если это так — необходимо удалить воздух.

Признаком отказа сцепления может быть также не полное его включение из-за недостаточного свободного хода педали, в таком случае необходима регулировка сцепления. Если же сцепление автомобиля пробуксовывает по вине износа или замасливания фрикционных накладок ведомого диска, то для устранения данной неисправности вам придется произвести промывку замасленных деталей и замену вышедших из строя деталей.

Как доехать до СТО с неисправным сцеплением?

Первый способ. В случае полного отказа сцепления необходимо, соблюдая все меры техники безопасности, попытаться добраться к ближайшей станции техобслуживания. Однако, как это сделать с неисправным сцеплением? Чтобы включить передачу, необходимо перевести рычаг переключения скоростей в нейтральное положение и сбросить газ. Если же рычаг западает, следует слегка нажать на педаль газа, для того чтобы освободить его.

Второй способ. В случае если произвести ремонт сцепления на месте невозможно и необходимо доехать до ближайшего СТО, то можно воспользоваться также еще одним, не менее действенным способом. Нужно заглушить мотор и включить первую скорость. После этого покрутите стартером, чтобы запустить двигатель. Автомобиль начнет рывками двигаться с места, не пугайтесь, так и должно быть, поскольку передача не соответствует частоте оборотов двигателя. Когда две эти величины выравняются, машина начнет ехать плавно и ровно.

Однако помните о том, что мотор автомобиля холодный, поэтому его для начала необходимо прогреть, и только после этого продолжать дальнейшие действия, в противном случае он может просто заглохнуть. Чтобы переключиться с первой передачи на вторую без сцепления нужно соблюдать некоторые правила. Трогаться необходимо с первой, после того как вы достигнете оптимальной для переключения передачи скорости, следует отпустить педаль газа и поставить рычаг переключения в нейтральное положение. Затем аккуратно, не спеша включите вторую передачу.

Для того чтобы неисправности сцепления возникали как можно реже, а само сцепление автомобиля прослужило вам как можно дольше, необходимо следовать кое каким нехитрым советам, которые я привел ниже:

1. Будьте аккуратны в обращении со своим автомобилем;
2. Трогайтесь с места без пробуксовки, медленно и плавно;
3. Регулярно следите за состоянием сцепления автомобиля;
4. Ремонт сцепления и регулировка сцепления должны производиться специалистами только в случае необходимости;
5. Используйте только качественные, оригинальные запчасти для своего автомобиля и регулярно проходите техобслуживание на специализированных СТО.

Замена сцепления автомобиля при условии, что оно правильно эксплуатируется, должно производиться после прохождения автомобилем 50-70 тыс. км., у автомобилей западного производства это значение на 30-40 тыс. больше.

Сцепление: устройство, принцип работы, проверка, ремонт

Сцепление автомобиля – это одно из основных устройств, которое передает крутящий момент от двигателя к коробке передач, а также позволяет выключать передачу крутящего момента для переключения передач. В этой статье я расскажу о принципе работы сцепления, а также о возможных неисправностях и способах их устранения.

Устройство и принцип работы сцепления

Сцепление автомобиля состоит из четырех основных элементов:

• Маховик двигателя;
• Ведомый диск сцепления;
• Корзина сцепления;
• Выжимной подшипник.

Положение основных элементов сцепления относительно друг друга имеют два состояния – сцепление включено (педаль сцепления отжата, крутящий момент двигателя передается на КПП), сцепление выключено (педаль сцепления нажата, крутящий момент не передается от двигателя к КПП).

На изображении показаны два состояния. Давайте подробней разберемся, что именно происходит в эти моменты.

Изображение А – педаль сцепления не нажата, двигатель передает крутящий момент к КПП.

В этот момент диафрагменная пружина (5) прижимает нажимной диск (4) к ведомому диску сцепления (3), который в сою очередь плотно прижимается к маховику двигателя (2). Маховик двигателя за счет сил трения передает крутящий момент на ведомый диск сцепления, который в свою очередь за счет тех же сил трения вращает нажимной диск.

Нажимной диск соединен с первичным валом КПП и передает крутящий момент на него. Первичный вал в свою очередь через систему шестерен передает крутящий момент на колеса вашего автомобиля, и автомобиль приводится в движение.

Изображение В – педаль сцепления нажата, двигатель НЕ передает крутящий момент к КПП.

Выключение сцепления начинается с приведения в движение выжимного подшипника (7), который давит на диафрагменную пружину (5). Под действием этой силы диафрагменная пружина изгибается и отводит нажимной диск (4) от ведомого диска (5), который в свою очередь отходит от маховика двигателя (2). Таким образом, в этот момент эти детали не касаются друг друга, между ними не возникает сил трения, и крутящий момент не передается на первичный вал КПП.

Первичный вал КПП в свою очередь останавливает вращение и делает возможным переключение передач автомобиля.

Вот так все просто.

Проверка сцепления и признаки неисправности

Все неисправности сцепления можно отнести к нескольким категориям:

1. Проскальзывание сцепления.

Для проверки проскальзывания вам нужно тронуться на автомобиле, включить вторую передачу и резко до упора нажать педаль газа, автомобиль должен ровно ускоряться, обороты двигателя должны расти линейно, без резких повышений. Если вы нажимаете педаль газа, но происходит только повышение оборотов двигателя, а автомобиль не ускоряется — это означает, что сил трения между маховиком, ведомым диском и нажимным диском недостаточно, чтобы передать крутящий момент на первичный вал КПП. Если совсем просто, то эти детали недостаточно хорошо прилегают друг к другу.

Для проверки сцепления на предмет повышенного шума, нужно завести автомобиль и на холостом ходу несколько раз плавно нажать педаль сцепления. Вы не должны услышать каких-либо шумов, которые появляются в момент работы педалью сцепления. Также, рекомендуется во время плавного движения на автомобиле, на разных скоростях произвести такую же проверку. Если совсем просто, вы не должны слышать шумов, которые возникают при работе педалью сцепления. Если все-таки вы слышите какие-либо шумы, то сцепление неисправно.

1. Затрудненное переключение передач.

Для проверки необходимо: на холостом ходу двигателя, нажать педаль сцепления и произвести включение всех передач, включая заднюю. Эту же проверку необходимо провести на автомобиле в движении. Передачи должны включаться четко, практически без усилий. При включении передач не должно наблюдаться треска или скрежета.

1. Большой свободный ход педали сцепления.

Попробуйте тронуться на автомобиле, обратите внимание, как долго вам приходится поднимать ногу вместе с педалью сцепления, прежде чем автомобиль начнет двигаться. Свободный ход должен быть в пределах 2-3 см. Если он больше, то требуется регулировка сцепления. Также, это может означать, что ведомый диск сцепления имеет большой износ, и может потребоваться скорая его замена.

Причины неисправности сцепления

Причины неисправности сцепления можно разделить на несколько категорий:

1. Износ пар трения в механизме сцепления.

Чаще всего изнашивается ведомый диск сцепления. Чуть реже изнашивается нажимной диск, который не может принимать крутящий момент от ведомого диска. Совсем редко изнашивается маховик двигателя.

Чаще всего износ пар трения в сцеплении вызван естественным износом в процессе эксплуатации автомобиля. В этом случае поможет только замена изношенных частей сцепления.

Чуть реже износ возникает из-за того, что пары трения не плотно прилегают друг к другу и из-за этого проскальзывают относительно друг друга во время движения автомобиля. Причиной этого может служить изношенная диафрагменная пружина, которая не создает достаточного усилия прижатия. В этом случае требуется замена корзины сцепления.

Также, причиной не плотного прилегания пар трения друг к другу может служить заклинивший выжимной подшипник, который не дает нажимному диску возвращаться в исходное положение. В этом случае требуется замена выжимного подшипника.

Совсем редко встречается ситуация, когда рабочий (или главный) цилиндры сцепления заклинивают и также не дают нажимному подшипнику возвращаться в исходное положение. В этом случае требуется замена главного (или рабочего) цилиндра сцепления.

При этой неисправности наблюдается проскальзывание сцепления, появляется неприятный запах жженных тормозных колодок. Автомобилю срочно требуется диагностика и ремонт.

1. Не герметичность системы привода сцепления.

На всех современных автомобилях усилие от нажатия на педаль сцепления передается к выжимному подшипнику при помощи гидравлической системы. В случае не герметичности гидравлической системы на выжимном подшипнике не создается достаточного усилия, чтобы нажать на диафрагменную пружину. В этом случае не происходит разъединения пар трения в сцеплении. Таким образом, первичный вал КПП все еще принимает крутящий момент от двигателя. В этом случае затруднено или невозможно переключение передач КПП. При попытке переключения передачи возможен треск и скрежет шестерен КПП.

При этой неисправности требуется диагностика гидравлической системы, восстановление ее герметичности или замена изношенных узлов – главный или рабочий цилиндр сцепления.

1. Не плавная работа педалью сцепления.

В том случае, когда вы не плавно отпускаете педаль сцепления, происходит слишком резкое соединение ведомого диска, нажимного диска и маховика. Из-за этого на ведомом диске сцепления возникают ударные нагрузки. Ведомый диск сцепления сам по себе достаточно хрупкий, и плохо переносит удары. От ударных нагрузок он начинает трескаться, а после и вовсе рассыпаться. Работайте педалью сцепления правильно, и вы обезопасите себя от этой неприятности.

Ремонт корзины сцепления

Корзина сцепления – это самый сложный узел в сцеплении.

Она содержит в себе нажимной диск и диафрагменную пружину, которые являются основными частями сцепления автомобиля.

Выход корзины сцепления из строя чреват полной остановкой автомобиля, или проскальзыванием сцепления, или невозможностью переключить передачи.

Определение неисправности корзины сцепления затруднено тем, что невозможно произвести ее диагностику без снятия коробки передач, что является дорогостоящей и трудоемкой процедурой.

Ремонт корзины сцепления в подавляющем большинстве невозможен, только замена на новую корзину. Также, при снятой КПП, следует произвести осмотр всех составных частей сцепления и заменить все, что вызывает хоть малейшее подозрение.

Для установки корзины сцепления вместе с ведомым диском на место следует использовать специальный центрующий инструмент, чтобы корзина сцепления и ведомый диск были соосны маховику двигателя. Если этого не сделать, возможна повышенная вибрация во время движения автомобиля.

Ремонт сцепления и диска сцепления своими руками

Сцепление легкового автомобиля осуществляет важную функцию. Этот механизм предохраняет коробку перемены передач (КПП) и все ее шестерни, подшипники, валы от преждевременного износа, поломки зубьев, стирания металла. Фрикционные накладки диска со временем стираются. Для дальнейшей полноценной работы необходима их замена и ремонт сцепления.

Как устроен механизм?

Сцепление отключает маховик двигателя от трансмиссии и вместе с синхронизаторами КПП позволяет плавно, без ударов переключать передачи на вращающихся валах.

Без него невозможно сменить передачу, так как в движении шестерни разных скоростей вращаются с разной частотой оборотов. Благодаря механизму, при его выключении двигатель продолжает вращать коленвал, КПП кратковременно останавливается, позволяя в этот момент включить очередную передачу.

На легковые автомобили производители устанавливают однодисковые сухие, постоянно замкнутые устройства. Они имеют центральную диафрагменную нажимную пружину с гасителями колебаний, которые расположены на ведомом диске. Ведущая половина сцепления представляет собой неразборную часть. Она состоит из следующих частей:

• кожух;
• диск нажимной;
• нажимная пружина диафрагмы.

Кожух прикреплен к маховику болтами и штифтами. Нажимной диск с кожухом соединен стальными пластинами. Каждая из них одной стороной приклепывается к кожуху, другой – к нажимному диску. Нажимной диск с помощью фиксаторов соединен с внешней частью диафрагменной пружины. Два круглых кольца служат для нее опорой. Они закрепляются ступенчатыми заклепками на корпусе кожуха.

Ведомый диск сделан из стали и имеет радиальные прорези, разделяющие его на 12 секторов, которые отогнуты в разные стороны. К секторам приклепаны фрикционные накладки, независимые друг от друга. Демпфер, гасящий крутильные колебания, соединяет ведомый диск со ступицей. В системе имеется гидравлический привод выключения.

Устройство гидропривода сцепления:

• цилиндр главный;
• цилиндр выключения сцепления;
• подшипник;
• вилка;
• бачок резервный;
• педаль, имеющая сервопружину;
• бачок с цилиндрами привода соединены между собой трубопроводами.

Признаки износа

1. Появление запаха фрикционных накладок. Либо сильный износ фередо, либо на них попало масло.
2. Сокращенный ход педали сцепления.
3. Завоздушенный гидропривод либо утечка рабочей жидкости.
4. Рывки в момент переключения передач.
5. Машина «хватает» скорость в последней верхней точке педали сцепления.
6. Сцепление полностью не выжимается, его ведет.
7. Повышенные передачи включаются без проблем, пониженные невозможно поймать.

При появлении хотя бы одного из этих симптомов необходимо срочно обратиться в автосервис либо заняться ремонтом дисков своими руками.

Ремонт

Замена изношенного диска сцепления своими руками при наличии всех инструментов предполагает следующие операции:

• установить машину на подъемник, яму, эстакаду либо поднять надежной лебедкой;
• снять КПП, отсоединив провода от АКБ, соблюдая порядок действий:
• слить масло, снять стартер, от датчика скорости отключить колодку с проводами;
• открутить болт кронштейна модуля зажигания, два болта крепления КПП к ДВС;
• отключить колодку проводов от датчика заднего хода на днище;
• открутить болт хомута кронштейна тяги переключателей передач;
• сдвинуть назад и снять тягу с шарнира, снять колесные приводы;
• во избежание выпадения дифференциала вставить заглушки, привязав их;
• свинтить гайку крепления КПП к ДВС снизу;
• открутить три болта, снять нижний лючок кожуха сцепления;
• слева снизу выкрутить болт крепления КПП к ДВС, вывесить мотор талью;
• открутить левую и заднюю подушки двигателя;
• вставив отвертку между корпусом сцепления и блоком ДВС, КПП сдвинуть с направляющих втулок, первичный вал выходит из сцепления;
• КПП опускается вниз, вынимается из-под машины;
• накидным ключом откручиваются болты кожуха, снимается корзина с диском.

На снятом сцеплении необходимо проверить состояние диска, подшипника, пружин. Изношенные, неисправные детали необходимо заменить. Пользуясь возможностью, почистить, смазать все трущиеся части.

Поверхности диска должны быть сухими, без задиров, трещин.

Произведя ремонт сцепления, заменив по максимуму все негодные комплектующие, собрать КПП в обратном порядке, установить в автомобиль.

Заключение

Замена диска позади, можно дальше эксплуатировать автомобиль. Теперь он показывает чудеса. Передачи переключаются плавно, беззвучно, пропали стуки, рывки. Трогаться с места – одно удовольствие, машина слушается беспрекословно. Успех такого ремонта – это то, что замена диска выполнена своими руками.

Замена сцепления ВАЗ 2110 детальный разбор процедуры

Автомобиль без сцепления практически невозможно вообразить, ведь именно с помощью этого механизма возможно плавно, без рывков начать движение авто, избегая перегрузки двигателя и изнашивания запчастей. Карл Бенц – его изобретатель – главное назначение сцепления для автотранспорта усматривал в обеспечении плавного включения скоростей за счет мягкого совмещения/разъединения двух непрестанно движущихся дисков – одного, прикрепленного к валу электродвигателя, и другого – совмещенного с коробкой передач.

Нажим на педаль сцепления либо выжим разводит диски, образуя свободное пространство, а отпускание педали или включение формирует тесное сжимание дисков. Большинство традиционных видов сцепления имеют пружины, способные смягчить рывок, появляющийся в случае порывистого освобождения педали. Из многообразия разных видов сцепления преобладают модели, основанные на трении дисков, тесно соприкасаемых пружинами либо маховым колесом. Материал для трения обычно содержит хризотил.

Требуемая замена сцепления ВАЗ 2110 обуславливается многими неисправностями:

• появлением характерных звуков во время движения авто;
• выявлением нарушений с переключением передач;
• исчезновением сцепления при обгоне;
• засаливанием махового колеса, диска нажима;
• изнашиванием фрикционных накладок;
• частичным выключением КПП;
• усложнением переключения передач переднего хода;
• шумным включением заднего хода;
• рывками в начале движения;
• неотрегулированным приводом КПП;
• перебоями привода сцепления;
• искажением ведомого диска;
• увеличенной зашумленностью при выключении сцепления;
• перекашиванием нажимного диска;
• изнашиванием лепестков пружины диафрагмы;
• бряцаньем, постукиванием во время включения КПП.

Эти и многие другие причины требуют устранения. Решившись на замену сцепления ВАЗ 2110, цена колеблется в зависимости от выбора: либо в автосервисной мастерской за немалые деньги, либо самостоятельным ремонтом, что требует определенных навыков при работе с таким механизмом.

Так, при обнаружении специфичных звуков в ходе запуска сцепления, можно быстро устранить поломку таким способом: установить ключ посреди тросового поводка и вилки сцепления. Этот прием вполне даст возможность доехать до гаража или до автосервиса. Но при более серьезных поломках замена сцепления подразумевает съем КПП.

Чтобы демонтировать сцепление ВАЗ 2110, необходимо выполнить последовательность ремонтных действий:

1. Снять аккумуляторную батарею и фильтровальный кожух (при использовании плоской отвертки зацепить фиксаторы и вынуть их). 2. Снять стартер, что откроет доступ к болтам, прикрепляющим мотор и КПП. 3. Открутить болты. 4. Отключить контакт датчика скорости. 5. Снять крепеж жгута электропроводов. 6. Возвысить переднюю часть автомобиля, стоящего на стояночном тормозе или с закрепленными задними колесами на самоподъемники. 7. Открутить и стянуть провисающие колеса. 8. Снять две контрагайки в ступицах. 9. Отвинтить шаровую подпорку и рычаг шарнира. 10. При наличии предохранителя картера и брызговика нужно снять их. 11. Положить под картер доску шириной 60-65 см во избежание повреждения. 12. На самоподъемнике следует подтолкнуть вверх двигатель. 13. Отвинтить реактивную тягу. 14. Отсоединить кулису. 15. Открутить снизу элементы крепежа. 16. Установить самоподъемник под мотор. 17. Открутить КПП. 18. Опустить двигатель и снять коробку.

Совокупность операций по замене сцепления включает следующие этапы:

1. Отвинтить болты сцепления в корзине. При изношенности лепестков – заменить их.
2. При выработке тросика – тоже заменить.
3. Диск с кожухом вставить в маховик.
4. Установить корзину либо весь узел.
5. Закрутить по кругу болты крепления.
6. Обработать вал смазкой и установить подшипник.

Итак, устанавливая сцепление, следует поставить диск так же, как и предыдущий. Не нужно одевать диск сцепления вручную. Набивать диск необходимо с помощью куска трубы из металла. Не нужно спешить в работе: даже минимально перекошенный диск спровоцирует очередную замену.

После ремонта сцепления нужно выполнить сборку. При этом под сборочной операцией понимается монтаж КПП в обратной последовательности. Рациональнее выполнять установку узла, когда машина установлена над смотровой ямой. В противном случае следует прибегнуть к помощи второго автомеханика.

Авто опустить так, чтоб уровень самоподъемника под электродвигателем снизился. Установить левый привод и прикрутить гайкой. Под КПП подставить доску шириной близко 60 см, а под нее — два кирпича. На образовавшийся рычаг должен нажать напарник для подъема коробки. А выполняющий ремонт специалист занимается непосредственной установкой КПП.

Далее проводится сборка, регулирование сцепления и кулисы. После монтажа корзины следует постепенно крестообразно закручивать крепежные болты – левый верхний, затем правый нижний. Если в планах также замена подшипника, то его установка должна производиться тоже с помощью металлической трубы. Последним этапом работы является установка КПП, только в обратном порядке.

Итак, если остро встал вопрос «как поменять сцепление ВАЗ 2110» не стоит бояться трудоемкого процесса и ломать голову. Достаточно соблюдать приведенные правила, технологию процесса и меры безопасности. А наличие инструментов, смотровой ямы, а также помощь коллеги для демонтажа и последующей установки КПП лишь облегчит поставленную задачу.

Принцип работы сцепления автомобиля

Сцепление является механизмом трансмиссии. Основной принцип работы сцепления автомобиля состоит в передаче крутящего момента от двигателя на коробку передач. Сцепление позволяет кратковременно отключать от двигателя другие узлы трансмиссии и снова плавно их присоединять. Плавное соединение обеспечивает отсутствие рывков в начале движения автомобиля и уменьшает нагрузку на механические узлы.

Классификация

Есть несколько типов, по которым сцепление можно отнести к той либо иной категории:

• в зависимости от количества дисков: однодисковые (получили наибольшее распространение), двухдисковые, многодисковые;
• в зависимости от типа привода: механическое управление, гидравлическое управление, электрическое управление и комбинированная схема;
• учитывая расположение пружин: центральное расположение пружин, периферийное расположение пружин;
• учитывая используемый вид трения: сухое (среда работы фрикционных накладок – воздух) и «мокрые» (используют для работы масляную ванну). Корзина в разрезе

Этот перечень можно дополнить и иными типами.

Составляющие

Однодисковое сухое сцепление, применяемое, к примеру, на авто ваз 99 модели, тюнинг которого вполне легко провести самостоятельно, имеет в своем составе ведущие и ведомые детали.

Ведущие

• нажимной диск;
• нажимные пружины;
• маховик.

Ведомые

• ведомый диск, оснащенный фрикционными накладками;
• демпфер, который отвечает за гашение колебаний. Принципиальная схема

Маховик, выполняющий функции прижимного диска, состоит из двух частей, соединенных друг с другом посредством пружин. Одна часть присоединяется к коленвалу, другая – к ведомому диску, обеспечивая уменьшение вибрации коленчатого вала и отсутствие рывков. Кожух закрепляется при помощи болтов к двигателю, вмещая в себе детали сцепления.

Нажимной диск соединяется с кожухом при помощи специальных пружин в форме пластин. Он используется для того, чтобы прижимать ведомый диск к маховику. Обеспечить нужное силовое воздействие, позволяющее передать крутящий момент, призвана нажимная диафрагменная пружина, закрепляемая опорными кольцами и болтами в корпусе.

Ведомый диск обеспечивает плавное соединение вала КПП с маховиком двигателя. Расположен он между маховиком и нажимным диском. На ведомом диске установлена ступица, оснащенная демпферными пружинами, при помощи которых гасятся колебания. На этом же диске устанавливаются и фрикционные накладки.

Вам наверняка пригодится эта информация, если вы планируете провести тюнинг авто. Форум, посвященный всем тонкостям процесса, легко можно отыскать в интернете.

Доработка сцепления ВАЗ 2110 сделает его гораздо лучше.

Виды привода сцепления

Сегодня наиболее распространенными являются два типа приводов:

• механический;
• гидравлический.

Механическая система широко применяется на небольших легковых авто. Ее конструкция достаточно проста, а цена невысока. Основной ее элемент – трос, посредством которого педаль сцепления соединяется с вилкой выключения. Трос передает усилие, получаемое при нажатии педали, на рычажную передачу. Передача обеспечивает перемещение вилки, тем самым отключая сцепление. В механическом приводе применяется система, обеспечивающая регулировку свободного хода педали сцепления.

Гидравлическая система основана на использовании несжимаемой жидкости. Ее основными элементами служат главный и рабочий цилиндры привода, а также бачок с жидкостью. Нажатие на педаль приводит в движение поршень в главном цилиндре, выполняя отсечку жидкости в баке. Последующее движение поршня приводит к продвижению жидкости по трубопроводу в рабочий цилиндр. Движение жидкости обеспечивает перемещение поршня, снабженного толкателем. Толкатель, в свою очередь, двигает вилку сцепления, включая и выключая его.

Время накладывает отпечаток на работу любого механизма. Тюнинг автомобиля ВАЗ 2108 позволит вернуть полноценное включение и выключение сцеплению, а вашу езду на автомобиле сделать более комфортной. Чуть ниже мы расскажем, как можно усовершенствовать сцепление, а пока для полноты картины рассмотрим механизм работы этого узла.

Принцип работы

Нажатие педали сцепления вызывает перемещение вилки. Воздействие вилки на подшипник сцепления приводит к нажатию лепестков пружины на нажимной диск. Наружный край пружины освобождает нажимной диск, отходя от него. Поэтому передача крутящего момента прекращается.

Отпускание педали приводит к контакту нажимного диска с ведомым, а его – с маховиком. Силы трения обеспечивают передачу крутящего момента. В целом, схема сцепления автомобиля довольно проста.

Тюнинг: улучшаем родное сцепление

Каждый автолюбитель заботится о своем автомобиле. И проявляется это не только в поддержании чистого внешнего вида и салона машины, но и в своевременной замене деталей и улучшении отдельных узлов автомобиля посредством их замены на боле усовершенствованные. Поможет в этом тюнинг. В СССР, авто в котором выпускались без особых технических изысков, не мог похвастаться высокой скоростью автомобилей и хорошими техническими характеристиками. Сегодня же производители, снабжая машины базовой комплектацией, предоставляют возможность замены деталей, изготовленных из сверхпрочных и надежных материалов, обеспечивающих улучшенную работу авто. Подтверждением тому служат многочисленные фото. Тюнинг механизма сцепления авто ваз 21099 позволит улучшить механизм сцепления в зависимости то того, как вы собираетесь его эксплуатировать.

Спортивное сцепления для ВАЗ 2108

Дополнительная термическая обработка ведомого диска повысит упругость пластины. Оригинальную пластину можно заменить на новую, изготовленную из другой марки стали, имеющую иную толщину и т.д. Можно совмещать пластины, изменить угол давления и пр. Все эти новшества помогут добиться увеличения прижимного усилия, что приведет к передаче большего момента сцеплением.

Смена маховика на более легкий позволит добиться отличного эффекта во время резкого разгона, однако обороты холостого хода могут быть менее устойчивыми.

Меняем накладки

Родные фрикционные накладки также можно заменить. Все дело в материале, из которого они изготавливаются. Сегодня в большинстве своем применяются органические накладки, которые при агрессивной езде могут просто рассыпаться. Их можно заменить на кевларовые накладки, обладающие повышенной износостойкостью, которая незаменима, если планируется тюнинг авто. Жигули получат второе дыхание, если обзаведутся таким кевларовым сцеплением. Благодаря накладкам и поверхность маховика, и поверхность нажимного диска меньше изнашиваются. Его установку самостоятельно выполнить непросто. К тому же, их необходимо бережно обкатывать.

Есть еще один вид накладок, рекомендуемый для экстремальных условий – металлокерамические накладки. Их применение позволит увеличить крутящий момент в 2 раза, однако их не рекомендуется применять для повседневной езды. Они чрезвычайно влияют на поверхность маховика и прижимных дисков, способствуя ее скорому изнашиванию.

Если вы собираетесь сделать из вашего автомобиля ВАЗ спортивную модель, снабженную последними чудесами автомобильной индустрии, самое время провести тюнинг сцепления. Можно установить углеродное сцепление, главной особенностью здесь служит материал, из которого изготовлен нажимной и ведомый диски, а также поверхность маховика. Использование углеродного материала позволяет сцеплению нормально работать даже при нагреве до 2500 градусов. Однако, цена такого типа механизма весьма высока.

Разобравшись с принципом работы сцепления автомобиля, можно без труда подобрать оптимальное решение, подходящее для тюнинга вашего авто. При желании и наличии определенного количества времени можно самостоятельно провести все операции и заменить части или весь механизм целиком. Но если опыта маловато, лучше довериться профессионалам. Он не только помогут заменить детали, но и дадут советы по выбору и эксплуатации.

Замена сцепления в Москве недорого, стоимость услуг СТО и автосервисов по ремонту диска сцепления автомобиля

Наш сайт поможет быстро найти опытного исполнителя для заказа любых услуг. Разместите заявку и проверенные специалисты предложат вам свои услуги и цены.

Если вам требуется замена сцепления в Москве, обратитесь к профессионалам, которые зарегистрированы на сайте YouDo. Квалифицированные исполнители Юду при устранении неполадок в системе сцепления используют современное диагностическое и ремонтное оборудование.

Выключатель крутящего момента – это часть авто, состояние которой зависит от пробега автомашины. Даже самые надёжные модели авто требуют замены сцепления за срок своей службы. Своевременная профессиональная замена сцепления продлит период эксплуатации транспортного средства.

Система, именуемая сцеплением автомобиля, ответственна за передачу крутящего момента, направляемого от мотора. Именно данная система, называемая сцеплением, обеспечивает защиту трансмиссии от перегрузок путём отсоединения мотора. Эта важная деталь – одна из главных в машине. Её выход из строя влечёт сбой в работе автомобиля. Сложность ремонтных работ и замены сцепления авто заключается в его снятии и обратном монтаже.

Замена сцепления – это работа, требующая наличия определённых навыков и знаний. В любом случае лучшим выбором будет обращение к опытному мастеру автосервиса, зарегистрированному на YouDo. Квалифицированная замена сцепления – цены, предлагаемые мастерами Юду, доступные.

Поломка выключателя крутящего момента

Если стали заметны первые признаки износа сцепления – неправильная работа механизма, пробуксовка, запах, обратитесь к квалифицированному мастеру. Специалисты Юду выполнят диагностику и ремонт сцепления. При сильном износе деталей мастера поменяют механизм сцепления МКПП полностью. Чтобы выявить поломки, своевременно проводите диагностику сцепления. Вы можете быть уверены в высоком качестве работ, выполняемых мастерами Юду.

Закажите сервис у профессионалов YouDo, если есть следующие неисправности сцепления:

• поломки фрикционных накладок, шлицев
• деформация или износ диска (корзины), демпферных пружин, рабочего цилиндра
• износ поверхности маховика, выжимного подшипника, тормоза

Исполнители Юду предлагают недорогие ремонтные услуги и гарантируют хорошее качество проводимой работы, связанной со сцеплением автомобиля КАЛИНА и любой иномарки из автосалона. Специалисты YouDo имеют профессиональные навыки и хорошо справятся с такой поставленной задачей, как замена нерабочего сцепления. Закажите помощь исполнителей Юду, оформив заявку на сайте, и получите услуги замены сцепления высокого качества.

Услуги ремонта и техобслуживания

Выключатель крутящего момента со временем изнашивается и требуется его замена. Для каждого транспортного средства периодичность замены сцепления индивидуальна. Все зависит от модели автомашины, особенностей вождения автомобиля владельцем, интенсивности нагрузок, дорожных условий и других факторов. Замена сцепления – задача довольно сложная, но она по силам опытным профессионалам Юду.

Исполнители имеют в наличии все необходимые запчасти хорошего качества для работ, проводимых со сцеплением автомобиля. Профессионалы YouDo предлагают качественный сервис замены и установки комплектующих деталей на выгодных условиях и гарантию на произведённые работы.

Не стоит самостоятельно осуществлять замену сцепления, поскольку можно только усугубить ситуацию. Работу со сцеплением автомобиля лучше доверьте опытным механикам СТО, зарегистрированным на Юду и имеющим специальное оборудование.

Исполнители YouDo предлагают следующие услуги по устранению неполадок в системе сцепления:

• диагностику привода
• проверку состояния пружин
• балансировку маховика
• регулировку педали сцепления
• проверку уровня жидкости в бачке

Цены на ремонт сцепления и техническое обслуживание транспортного средства зависят от марки автомобиля и сложности поломки. Чтобы узнать точную стоимость ремонта, проконсультируйтесь с выбранным исполнителем.

Выгодное сотрудничество с исполнителями YouDo

Регулярный техосмотр и обслуживание автомобиля помогут своевременно выявить поломки, а выполненная вовремя замена сцепления позволит сократить затраты времени и денег в дальнейшем. Обратитесь к исполнителям Юду, работающим в Москве, за помощью в любое время суток и получите качественные услуги по низкой цене. Среднюю стоимость работ вы можете узнать на сайте. Узнайте, сколько стоит работа у мастера, выполняющего заказ.

Преимущества сотрудничества со специалистами YouDo следующие:

• оперативный ответ на заявку
• быстрое устранение любых поломок автомобиля
• выгодные условия замены сломанного сцепления
• индивидуальный подход

Обращайтесь к мастерам YouDo в любое время, если вам нужна замена сцепления вашего автомобиля.

Замена и ремонт сцепления в Нижнем Новгороде

Сцепление – важнейший элемент автомобильного механизма. Оно выполняет несколько функций:

• защищает трансмиссию от перегрузки;
• обеспечивает равномерное и плавное торможение автомобиля;
• участвует в переключении передач.

Признаки выхода из строя сцепления

Поломку или неисправность сцепления можно вычислить по нескольким критериям:

• перетертый трос сцепления;
• остановка машины сопровождается резкими рывками;
• износ фрикционных накладок диска сцепления;
• посторонние звуки, возникающие при включении, а также выключении механизма.

Профессионально регулировку сцепления может выполнить только специалист, ведь для этого необходимо внимательное отношение к данному процессу, опыт и знания, а также наличие соответствующих инструментов. Автосервисы БестВей в Нижнем Новгороде, имеют в своем арсенале все необходимое оборудование и опытных механиков, которые с радостью помогут Вам отрегулировать педаль сцепления на автомобиле или произвести ремонт и замену.

Виды и конструкция сцепления

Сцепление различается по:

1. количесву ведомых дисков — делятся на однодисковые (наиболее рапространенные) и многодисковые;
2. среде работы — делятся на сухое и «влажное». Сухие сцепления самые популярные у автопроизводителей, а «влажное» считается то, которое работает в маслянной ванне;
3. приводу в действие механизма сцепления — бывают механические, гидравлические, электрические и комбинированные варианты;
4. конструктции — сцепление различается по способу нажатия на прижимной диск, существует два вида: круговое расположение пружин и сцепления с центральной диафрагмой.

Далее рассмотри привод:

Схема сцепления автомобиля

1. — картер сцепления;
2. — подшипник выключения сцепления;
3. – втулка опорная вала вилки выключения сцепления;
4. — вилка выключения сцепления;
5. — нажимная пружина;
6. — ведомый диск;
7. — маховик;
8. — нажимной диск;
9. — кожух сцепления;
10. — первичный вал коробки передач;
11. — трос;
12. — педаль сцепления;
13. — муфта подшипника выключения сцепления;
14. — пластина соединяющая кожух сцепления с нажимным диском;
15. — пружина демпфера;
16. — ступица ведомого диска.

Узел сцепления состоит из: нажимного диска, диска сцепления (ведомого), выжимного подшипника, вилки привода выжимного подшипника, системы привода и педаль выключения сцепления.

Схема узла сцепления

Как мы видим из схем, в механизм сцепления входит несколько деталей и узлов и при выходе из строя, одной детали, может быть достаточно заменить только эту запчасть, а при поломке другой может потребоваться замена узла в сборе или всего механизма сцепления, поэтому точные цены по ремонту сцепления можно узнать после диагностики автомобиля.

Но если Вы уже знаете какая у Вас поломка, то примерные наши цены на замену некоторых механизмов, на основных марках автомобилей, можно посмотреть ниже

Cтоимость основных работ по ремонту и замене сцепления

Порядок регулировки и ремонта сцепления автомобиля

Для регулировки троса необходимо отвинтить удерживающие его гайки, после демонтировать опорную пластину и посмотреть на его силу его натяжения. В идеале он должен находиться на высоте 12 см от пола и максимально располагаться в салоне автомобиля. Цилиндр сцепления нуждается в постоянном контроле, за его состоянием, т.к. это один из важнейших элементов узла, несвоевременный ремонт или замена которого может привезти к более серьезным неисправностям всей коробки передач, ходовой или даже двигателя. Диагностику и ремонт элементов сцепления обязательно необходимо проводить при малейших проявлениях неисправности и, конечно же, при видимых механических повреждениях. Но не реже, чем раз в полгода. Это нужно для того, чтобы быстро и надежно устранить все неполадки, а также обеспечить безопасность и комфорт водителя за рулем.

Для того чтобы качественно обследовать состояние сцепления автомобиля и всех ее комплектующих требуются специализированные инструменты и оборудование. Конечно, все необходимое техническое оснащение можно обнаружить только на станции технического обслуживания, поэтому туда и обращаются для тщательного осмотра и ремонтных работ по сцеплению.

Помимо этого для получения оптимального и оперативного результата необходимы запчасти на основные марки авто в наличии. И именно квалифицированные специалисты могут подсказать, какие из них понадобятся.

И помните, станцию технического обслуживания нужно посещать регулярно, во избежание редких, но дорогих ремонтов. В общем и целом произвести ремонт сцепления можно вполне недорого, если во время обратится к специалистам, во избежании замены сцепления. Каждый автомобильный сервис БестВей предусматривает все Ваши пожелания и особенности. Также, мы дает гарантию на все работы по ремонту и замене сцепления, до 1 года или 30 тыс. пробега, позволяющих обезопасить себя от некачественного ремонта.

Отзывы клиентов о прохождении этой услуги у нас очень похвальны, ведь когда за дело берутся специалисты, результат превосходит все ожидания.

Источник http://www.avtomotiv-tomix.ru/ekspluatatsiya/kak-opredelit-neispravnost-stsepleniya.html

Источник http://auto-nix.ru/obsluzhivanie/remont-stsepleniya-transmissii-v-avtomobile-svoimi-rukami.html

Источник http://ncpauto.ru/remont-avto/remont-sceplenie-avto.html
