Все, что нужно знать владельцам ЗИЛ 130 о схеме и системе зажигания

Современный автомобиль – это сложная система из узлов и механизмов, которые должны слаженно взаимодействовать. Система зажигания (СЗ) отвечает за пуск и бесперебойную работу ДВС. В статье рассматривается принцип работы, виды СЗ, основные неисправности, приводится схема зажигания ЗИЛ 130, дается пошаговая инструкция по настройке момента зажигания.

Принцип работы СЗ

СЗ любого ДВС предназначена воспламенять ТВС в цилиндрах. Воспламеняется смесь благодаря возникновению искры, которая поступает на контакт свечи. Свеча находится в каждом цилиндре. Работа свечей осуществляется в строгом порядке в заданное время. Эффективная работа двигателя зависит не только от возникновения искры, но и от силы ее тока, что также является одной из функций СЗ.

Источником питания автомобиля является аккумуляторная батарея, которая вырабатывает ток определенной силы. Напряжения, которое поступает от аккумулятора недостаточно, чтобы воспламенить горючую смесь. Решение этой задачи возложено на СЗ. Она увеличивает напряжение, которое поступает от АКБ, и подает его в нужный момент на определенную свечу. Силы поступившего тока хватает, чтобы возникла искра, способная зажечь ТВС.

Основные этапы любой СЗ:

  • накопление нужного заряда;
  • преобразование низковольтного тока в высоковольтный;
  • распределение заряда;
  • образование искры на свечах;
  • воспламенение горючей смеси.

К СЗ предъявляются такие требования:

  1. Подавать искру в заданное настройками газораспределительной системы время на свечу конкретного цилиндра. Работа цилиндров должна быть синхронизированной, тогда двигатель будет работать стабильно.
  2. Искра должна появляться в свече с точностью до десятых долей секунды в заданный настройками системы момент. Это задается в настройках. Другими словами, если искра будет образовываться раньше или позже буквально на секунду, машина не заведется.
  3. Для получения необходимой мощности искры СЗ должна быть так настроена, чтобы воспламенять ТВС с определенной плотностью и конкретными пропорциями топлива и воздуха.
  4. Обеспечивать надежность работы двигателя, функционирование которого начинается с образования искры и воспламенения топливной смеси.

Чтобы понять, как работает двигатель нужно разобраться в работе СЗ (автор видео — Александр Крупко).

Виды систем зажигания

Существует три вида систем зажигания:

  1. Контактная. Она является устаревшей и встречается на старом отечественном автотранспорте. Управляет и распределяет электроэнергию в ней механическое устройство – прерыватель-распределитель. Более современным вариантом контактной системы стала контактная транзисторная СЗ. Новшеством в ней является использование транзиторного коммутатора в первичной цепи катушки.
  2. Бесконтактная. В этой системе, называемой еще транзисторной, управление накоплением заряда осуществляется транзисторным коммутатором (электромагнитным генератором электрических импульсов), который взаимодействует с бесконтактным регулятором импульсов. Коммутатор в этой системе играет роль прерывателя. Распределяется высоковольтный ток механическим прерывателем.
  3. Электронная. Управляет процессом ЭБУ. В ранних версиях этой системы ЭБУ управлял не только СЗ, но и системой впрыска топлива. В последних версиях управляет зажиганием система управления двигателем.

Фотогалерея

Контактный

Контактная СЗ (КСЗ) — самая старая, но имеет еще широкое распространение из-за большого количества старых автомобилей. Ее основное преимущество – надежность. Благодаря простой конструкции в ней мало встречается неисправностей, поэтому и выходит из строя она редко. Да и ремонт узлов и механизмов системы очень дешевый и выполнимый самостоятельно.

КСЗ состоит из следующих компонент:

  • источника питания (аккумуляторной батареи);
  • механического прерывателя;
  • распределителя;
  • катушки;
  • замка;
  • свечей.

Принцип работы простой. От источника питания поступает напряжение, которое проходя через катушку, преобразовывается в высоковольтный ток. При размыкании контактов образуется искра. Это должно четко совпадать с моментом, когда заканчивается такт сжатия в цилиндре. Возникшая искра воспламеняет ТВС.

Особенностью системы является то, что работает она за счет контактов. Это является и ее недостатком, так как изнашиваются механические детали и ухудшается искрообразование.

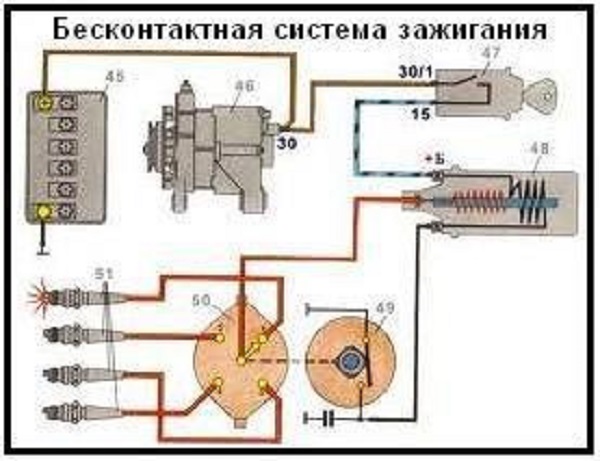

Бесконтактный

На современных машинах в основном установлено бесконтактная СЗ (БСЗ). Эта система имеет преимущества перед предыдущей, так как не зависит от размыкания контактов. Получаемая искра имеет большую мощность. Основным элементом БСЗ является транзисторный коммутатор, работающий в паре с особым датчиком.

Электромагнитный генератор обеспечивает стабильность работы и подачу электроэнергии на все узлы. Благодаря его функционированию в двигателе вырабатывается большая тяга и экономится топливо. Независимость от работы контактной группы гарантирует качественное искрообразование.

Преимуществом БСЗ является простота техобслуживания. Для того чтобы система работала стабильно и долгий срок, нужно регулярно смазывать вал в трамблере. Сервисное обслуживание следует выполнять через каждые 10 тыс. км пробега. Недостатком является сложный ремонт. Для выявления неисправностей нужно иметь специальное оборудование для диагностики, поэтому самостоятельно починить БСЗ не удастся.

Электронный

Данная система установлена на большинстве современных иномарок. В ней отсутствуют механические движущиеся детали, поэтому нет проблем с окислением контактов и перебоями с искрообразованием. Работой системы управляет блок с помощью специальных датчиков, используется трамблер с датчиком холла.

Благодаря электронике образование и подача искры на цилиндры осуществляется с большей точностью и надежностью, чем у предыдущих СЗ. За счет этого увеличивается мощность силового агрегата, улучшается его работа, уменьшается расход горючего. Компоненты, входящие в СЗ имеют высокую надежность.

В электронной СЗ проще регулировать угол сопряжения, ток стабильнее. Рабочая смесь в цилиндрах почти вся сгорает, что увеличивает чистоту выхлопных газов. Сложность конструкции делает почти невозможным самостоятельный ремонт в гараже. Поэтому приходиться обращаться в специализированные центры, которые оснащены новейшим оборудованием.

На автомобиле ЗИЛ 130 установлена транзисторная СЗ, что упрощает его эксплуатацию и ремонт, который не должен вызвать проблем.

Диагностика системы и выявление неисправностей

Имея контактно транзисторную систему зажигания, ЗИЛ 130 не застрахован от поломок. Для того чтобы выполнить необходимый ремонт, нужно знать, какие неисправности возможны, уметь их обнаружить и устранить.

Есть несколько признаков, по которым можно определить, что в СЗ есть неполадки:

  1. Проблемы с запуском мотора. В этом случае автомобиль с трудом заводится либо не с первого раза. При включении зажигания появляются характерные звуки.
  2. При работе мотора в холостом режиме пропадают обороты. Определить необходимость ремонта можно по датчикам. Если показания оборотов отличаются более чем в 500 об/м, то необходим срочный ремонт.
  3. Снижается приемистость мотора, падает мощность. Определить это можно по тому, как автомобиль разгоняется при нажатии на педаль газа.
  4. Повысился расход горючего. Заметить изменение расхода топлива можно, если знать, сколько расходовалось горючего в разных скоростных режимах.

Если возникают проблемы в СЗ на автомобиле ЗИЛ 130, нужно проверить прохождение тока. Сначала следует проверить выработку искры на свечах зажигания. Для этого новую свечу нужно подключить к высоковольтному проводу и попытаться запустить мотор. Если искра не проскакивает, нужно проверить целостность проводки, качество соединений и контактов, наличие окислений, излишков влаги и т.д.

Если после проверки цепи и устранения неисправностей, проблемы с зажиганием остались, нужно проследить искрообразование в обратном порядке. Для этого необходимо идти по пути от свечи зажигания по высоковольтному проводу к контакту распределителя, затем к катушке, и закончить путь на блоке управления. Для проверки необходимы специальные знания и диагностическое оборудование.

Проверку образования искры на свечах следует сделать на всех цилиндрах. Если она будет отсутствовать только на одной из свечей, то проблему нужно искать на промежутке между этой свечей и распределителем. Если искры нет ни на одной свече, то неисправности следует искать в выходах блока управления и в нем самом.

Как проверить момент зажигания?

Для эффективной работы СЗ важно, чтобы было корректно установлено зажигание, выставлен правильно угол опережения. Позднее поступление искры или слишком раннее может стать причиной неполадок в работе СЗ на авто.

При слишком позднем зажигании затруднена процедура воспламенения. В этом случае рабочая смесь сгорает не полностью, увеличивается расход горючего. При раннем зажигании ТВС не успевает поступить в цилиндры, в результате падает мощность двигателя. Поэтому нужно следить за моментом зажигания, чтобы он не сбивался.

Для проверки момента зажигания своими руками необходимо приготовить тестер и стробоскоп для диагностирования системы, а также схему подключения, по которой будет осуществляться проверка. После того как привод распределителя будет установлен, нужно анализировать показания на диагностических приборах.

После проверки, используя привод и схему можно отрегулировать момент зажигания самостоятельно. В зависимости от полученных результатов можно выставить зажигание, сделав его либо более ранним, либо более поздним. Регулировку нужно выполнять при работе двигателя в разных режимах. Для успешной настройки момента зажигания нужно знать, какие точно должны быть показатели. Если вы не знаете, как выставить правильно зажигание, зазор, лучше регулировку доверить специалистам.

Руководство по установке момента зажигания на ЗИЛ 130

Установка зажигания осуществляется в следующем порядке:

  1. Сначала необходимо вывернуть свечу из 1-го цилиндра и вставить вместо нее бумажную пробку.
  2. Затем нужно не спеша крутить коленчатый вал до момента, пока поршень 1-го цилиндра не займет ВМТ хода сжатия. Этот момент определяется по пробке, которая с хлопком выскочит из отверстия вывернутой свечи.
  3. Следует добиться совмещения метки на шкиве коленвала с меткой на крышке шестерни распредвала.
  4. Далее нужно установить привод распределителя. Для этого его необходимо опустить в гнездо блока цилиндров двигателя. Нужно совместить отверстия на пластине снизу привода с отверстиями на блоке цилиндров с резьбой. Ось отверстия верхней пластины не должно отклоняться от паза на валу двигателя на угол более 15 градусов в любую из сторон. Паз необходимо сместить к передней части силового агрегата.
  5. Когда привод будет установлен, как положено, его нужно закрепить болтами.
  6. На следующем этапе нужно совместить метку на шкиве и метку, расположенную между 3 и 6 гребенками.
  7. Далее нужно совместить с помощью регулировочных винтов указательную стрелку на верхней пластине октан-корректора с положением «0» на нижней пластине. Это положение необходимо зафиксировать с помощью гаек.
  8. Теперь следует расположить распределитель-прерыватель в приводе в такое положение, чтобы вакуум-регулятор был расположен в верхней части. Определить нахождение провода первого цилиндра, расположенного на крышке прерывателя-распределителя, можно по положению бегунка.
  9. Устанавливается момент зажигания путем поворота прерывателя за корпус, пока не разомкнуться контакты и не загорится контрольная лампочка на 12 В, которую нужно присоединить к массе корпуса и выводу распределителя с низким напряжением. Таким образом, нужно поймать момент подачи искры на 1-й цилиндр. Это положение прерывателя-распределителя нужно зафиксировать.
  10. Затем следует установить крышку трамблера, а затем последовательно присоединить высоковольтные провода к цилиндрам. Сначала присоединяется провод к 1-му цилиндру. Оставшиеся провода присоединяются в том порядке, в каком работают цилиндры (1-5-4-2-6-3-7-8).
  11. Затем подключается центральный провод на катушку.

Закончив установку, нужно проверить работу системы зажигания. Если проверяется контактная СЗ зажигания ЗИЛ 130 или 131, то нужно размыкать при проверке контакты прерывателя. БСЗ проверяется путем включения/выключения зажигания с помощью ключа.

При правильной установке момента зажигания во время разгона машины будет чувствоваться небольшая детонация, которая исчезает при достижении скорости 40-45 км/ч.

Видео «Установка и настройка зажигания автомобиля ЗИЛ 130»

В этом ролике демонстрируется регулировка зажигания ЗИЛ 130 (автор видео – ДУ НМЦ Агроосвіта).

Система зажигания ЗИЛ 130: ЗИЛоводам на заметку

Двигатель является основным агрегатом любого транспортного средства и его работа во многом определяется функционированием системы зажигания. В этом материале мы поговорим об СЗ автомобиля ЗИЛ. Какая схема зажигания на грузовике ЗИЛ 140, каков ее принцип действия и как ее правильно настроить — читайте ниже.

Принцип работы СЗ

Инструкция по настройке, порядку и регулировке контактной, бесконтактной и электронной СЗ представлена ниже, но для начала давайте разберемся в принципе работы системы. Как и в любом автомобиле, оборудованном бензиновым мотором, система зажигания ЗИЛ выполняет функцию воспламенения горючей смеси в цилиндрах мотора, подавая в них искру. Сама искра передается на контакт свечи зажигания, расположенные непосредственно в цилиндрах ДВС. Эти свечи работают по очереди, воспламеняя топливовоздушную смесь в определенное время. Следует отметить, что в ЗИЛ 131 и 130 СЗ выполняет функцию не только воспламенения смеси, но и подачу искры, в частности, отвечая за силу тока искры.

Схема работы системы зажигания на отечественном грузовике

Все потому, что изначально аккумуляторная батарея может вырабатывать только ток определенной силы. Но этого параметра будет недостаточно для воспламенения смеси. Соответственно, для этой цели была разработана СЗ, предназначенная для повышения параметра мощности АКБ транспортного средства. Благодаря этому аккумулятор позволяет передать в ту или иную свечу напряжение такого уровня, которое позволит поджечь горючую смесь.

Следует отметить, что любая СЗ, будь то контактно транзисторная система или другая имеет несколько определенных требований, которые она должна выполнять в нормальном режиме:

  1. В соответствии со схемой подключения и работой привода трамблера СЗ должна подавать искру на СЗ в необходимый цилиндр в тот момент времени, который изначально был задан настройками. Именно настройки отвечают за порядок активации работоспособности цилиндров. В том случае, если цилиндры будут настроены неправильно, могут возникнуть проблемы в функционировании ДВС.
  2. Любая, в том числе транзисторная система зажигания, всегда всегда должна функционировать с максимальной точностью. К примеру, если искра начнет поступать в цилиндр с минимальным опозданием, даже на секунду, запустить двигатель не получится.
  3. Еще одно требование — это энергия искры. Все настройки СЗ в любом случае должны совпадать для качественного воспламенения топливовоздушной смеси определенной плотности.
  4. Не менее важным требованием является надежность работы СЗ в любом транспортном средстве. Видео-инструкция о том, как своими руками установить бесконтактное зажигание на автомобиль ЗИЛ-130, приведена ниже (автор видео — Сделай сам).

Виды систем зажигания

Любые СЗ независимо от типа привода подразделяются на три типа:

  1. Контактный. Такой тип системы является устаревший, на сегодняшний день он встречается не так часто, обычно контактные СЗ используются в автомобилях отечественного производства. Принцип функционирования в данном случае заключается в создании электрических сигналов, образующихся благодаря распределителю.
  2. Бесконтактная система зажигания или БСЗ, которая также именуется транзисторной. Принцип работы основан на функционировании коммутатора.
  3. Электронный вариант является одним из наиболее современных и дорогих по стоимости устройств, которые устанавливаются только на новые машины. Такой тип полностью отличается от двух описанных выше, поскольку обладает более сложной конструкцией, отвечающей не только за момент зажигания, но и прочие параметры машины.

Контактная система зажигания

Такой СЗ с приводом встречается достаточно часто сегодня, поскольку старые отечественные автомобили используются в нашей стране до сих пор миллионами автолюбителей. Одним из основных достоинств такой СЗ является надежность. Из-за того, что конструкция системы довольно простая, сама контактная часть очень редко ломается. Однако, если механизм выходит из строя, произвести ремонт узла даже своими руками будет не так сложно, поскольку все детали стоят не дорого, а сам ремонт довольно простой.

Следует также отметить, что такой узел состоит из таких элементов: АКБ, генератор, катушка зажигания, привод, свечи, распределитель и прерыватель, конденсатор. Принцип работы данного узла довольно простой — на СЗ передается напряжение от генераторного устройства. В тот момент, когда такт сжатия близится к концу, на контактах свечки появляется искры, поджигающая топливо.

Бесконтактный тип системы

Большая часть современных машин невысокой и средней стоимости российского производства оборудуются бесконтактной СЗ.

По сравнению с контактной, это тип обладает определенными достоинствами:

  1. Искра, которая вырабатывается, обладает более высокой мощностью, получаемой в итоге увеличенного напряжения на вторичной обмотке.
  2. Бесконтактная СЗ оборудуется электромагнитным генератором, благодаря которому достигается стабильное функционирование и передача энергии во все необходимые механизмы. Соответственно, это положительно влияет на сохранение и выработку силовым агрегатом большей мощности. При правильной работе мотора можно достичь экономии бензина.
  3. Удобство в плане технического обслуживания. Бесконтактная СЗ требует единственного условия для того, чтобы обеспечить ее нормальную работу и долгий ресурс эксплуатации — вал привода трамблера необходимо периодически смазывать. Специалисты рекомендуют осуществлять эту процедуру не реже, чем каждые 10 тысяч км пробега.

Единственным недостатком является сложность ремонта в случае поломки узла. Чтобы произвести ремонт своими силами, необходимо будет правильно осуществить диагностику поломки, а для этого требуется специальное оборудование. Как показывает практика, решить неисправность своими руками всегда практически невозможно.

Электронный тип системы

Электронный вариант СЗ с приводом ставится сегодня на все современные авто европейского, азиатского, а также американского производства. В результате установки этой СЗ у водителя отпадает необходимость регулярной диагностики контактов на предмет окисления и решения проблем с перебоями в работе зажигания. Следует отметить, что угол опережения в электронном варианте всегда настроить легче, вторичное напряжение на практике всегда функционирует более стабильно. Более того, горючая смесь в цилиндрах силового агрегата почти всегда сгорает полностью.

Катушка зажигания и прочие элементы электронной системы в разобранном виде

Разумеется электронный вариант также имеет некоторые недостатки. К примеру, осуществить ремонт своими силами такого типа СЗ фактически невозможно. Для диагностики потребуется современное оборудование, которое есть только на СТО.

Диагностика системы и выявление неисправностей

Автомобили ЗИЛ оборудуются транзисторной СЗ, поэтому проблем в плане диагностики и выявления неисправностей у водителя быть не должно.

Наиболее важными симптомами неполадок в работе узла являются:

  1. Сложность запуска мотора — силовой агрегат может запускаться с трудом или после нескольких попыток. Если это произошло, автолюбителю необходимо как можно быстрее обнаружить причину, в противном случае готовьтесь к тому, что вы и дальше будете с трудом заводить авто.
  2. Снижение уровня мощности. Падение количества оборотов на холостом ходу является достаточно важной проблемой, в этом случае необходимо анализировать работу датчиков на контрольном щитке. В том случае, если обороты то падают, то увеличиваются с шагом в 500 об/мин, необходимо искать причину.
  3. Снижается динамика, а также просадка в тяге мотора. Данный симптом обычно проявляется при попытке разгона. Опытный автолюбитель сможет без проблем заметить этот признак.
  4. Увеличение расхода потребляемого бензина. Для того, чтобы диагностировать этот симптом, необходимо точно знать, какой расход бензина у вашего «железного коня», в частности, при работе на разных режимах (автор видеообзора системы зажигания на грузовике ЗИЛ 130 — And rey).

В том случае, если при работе авто вы заметили как минимум один из этих признаков, необходимо открыть моторный отсек и убедиться в том, что СЗ работает должным образом. Чтобы сделать это, вы должны точно знать, что именно диагностировать и каких нюансов при этом придерживаться. Поскольку устанавливая необходимый угол, вам предстоит иметь дело с большим напряжением, перед тем, как приступить к процессу, необходимо обесточить бортовую сеть авто. Для этого отключается мотор, а из замка зажигания извлекается ключ.

Как проверить момент зажигания?

Как выставить зажигание на ЗИЛ 130? Чтобы установка прошла успешно, а выставленный угол зажигания больше не приносил неудобств, необходимо учитывать несколько моментов. Как известно, очень ранее или позднее зажигание на двигателе автомобиля может быть причиной появления неполадок в работе узла. В том случае, если искра поступает очень рано, горючая смесь не успевает должным образом поступать в систему. Если же искра поступает слишком поздно, сама процедура воспламенения будет несколько затруднена.

Поэтому желательно не допускать того, чтобы угол сбивался. Для того, чтобы проверить момент своими силами, вам потребуется несколько вещей. В частности, перед тем, как приступить к процессу, заранее подготовьте тестер, а также стробоскоп для диагностики системы. Процедура проверки производится с использованием схемы и привода, в частности, речь идет о приводе вакуумного регулятора. Этот привод необходимо правильно установить. После установки привода необходимо наблюдать за тем, как изменяются параметры на всех ваших устройствах.

Так же, после диагностики путем использования схемы и привода можно произвести настройку момента. Водитель может отрегулировать зажигание и сделать его либо ранним, либо позднии, в зависимости от необходимости. Вся процедура регулировки производится на сниженных или увеличенных оборотах ДВС, здесь также все зависит от того, чего вы хотите добиться.

Рекомендуется к прочтению  Грамотное выставление зажигания с помощью стробоскопа

Если вы не знаете точно, какими должны быть полученные показатели, наиболее оптимальным вариантом будет обратиться с этим вопросом к специалистам. При отсутствии данных с нужными параметрами добиться точного результата будет практически невозможно, поэтому если у вас нет нужной информации или навыков, всегда оптимальнее всего доверить дело профессионалам.

Видео «Пошаговая инструкция по установке момента зажигания на ЗИЛ 130»

Из видео ниже вы сможете узнать, как производится процедура установки необходимого момента зажигания на грузовике ЗИЛ 130 (автор видео — ДУ НМЦ Агроосвіта).

Все, что нужно знать владельцам ЗИЛ 130 о схеме и системе зажигания

Современный автомобиль – это сложная система из узлов и механизмов, которые должны слаженно взаимодействовать. Система зажигания (СЗ) отвечает за пуск и бесперебойную работу ДВС. В статье рассматривается принцип работы, виды СЗ, основные неисправности, приводится схема зажигания ЗИЛ 130, дается пошаговая инструкция по настройке момента зажигания.

Принцип работы СЗ

Виды систем зажигания

Диагностика системы и выявление неисправностей

Как проверить момент зажигания?

Руководство по установке момента зажигания на ЗИЛ 130

Видео «Установка и настройка зажигания автомобиля ЗИЛ 130»

Комментарии и Отзывы

Принцип работы СЗ

СЗ любого ДВС предназначена воспламенять ТВС в цилиндрах. Воспламеняется смесь благодаря возникновению искры, которая поступает на контакт свечи. Свеча находится в каждом цилиндре. Работа свечей осуществляется в строгом порядке в заданное время. Эффективная работа двигателя зависит не только от возникновения искры, но и от силы ее тока, что также является одной из функций СЗ.

Источником питания автомобиля является аккумуляторная батарея, которая вырабатывает ток определенной силы. Напряжения, которое поступает от аккумулятора недостаточно, чтобы воспламенить горючую смесь. Решение этой задачи возложено на СЗ. Она увеличивает напряжение, которое поступает от АКБ, и подает его в нужный момент на определенную свечу. Силы поступившего тока хватает, чтобы возникла искра, способная зажечь ТВС.

Основные этапы любой СЗ:

  • накопление нужного заряда;
  • преобразование низковольтного тока в высоковольтный;
  • распределение заряда;
  • образование искры на свечах;
  • воспламенение горючей смеси.

К СЗ предъявляются такие требования:

  1. Подавать искру в заданное настройками газораспределительной системы время на свечу конкретного цилиндра. Работа цилиндров должна быть синхронизированной, тогда двигатель будет работать стабильно.
  2. Искра должна появляться в свече с точностью до десятых долей секунды в заданный настройками системы момент. Это задается в настройках. Другими словами, если искра будет образовываться раньше или позже буквально на секунду, машина не заведется.
  3. Для получения необходимой мощности искры СЗ должна быть так настроена, чтобы воспламенять ТВС с определенной плотностью и конкретными пропорциями топлива и воздуха.
  4. Обеспечивать надежность работы двигателя, функционирование которого начинается с образования искры и воспламенения топливной смеси.

Чтобы понять, как работает двигатель нужно разобраться в работе СЗ (автор видео — Александр Крупко).

Виды систем зажигания

Существует три вида систем зажигания:

  1. Контактная. Она является устаревшей и встречается на старом отечественном автотранспорте. Управляет и распределяет электроэнергию в ней механическое устройство – прерыватель-распределитель. Более современным вариантом контактной системы стала контактная транзисторная СЗ. Новшеством в ней является использование транзиторного коммутатора в первичной цепи катушки.
  2. Бесконтактная. В этой системе, называемой еще транзисторной, управление накоплением заряда осуществляется транзисторным коммутатором (электромагнитным генератором электрических импульсов), который взаимодействует с бесконтактным регулятором импульсов. Коммутатор в этой системе играет роль прерывателя. Распределяется высоковольтный ток механическим прерывателем.
  3. Электронная. Управляет процессом ЭБУ. В ранних версиях этой системы ЭБУ управлял не только СЗ, но и системой впрыска топлива. В последних версиях управляет зажиганием система управления двигателем.

Фотогалерея

Контактный

Контактная СЗ (КСЗ) — самая старая, но имеет еще широкое распространение из-за большого количества старых автомобилей. Ее основное преимущество – надежность. Благодаря простой конструкции в ней мало встречается неисправностей, поэтому и выходит из строя она редко. Да и ремонт узлов и механизмов системы очень дешевый и выполнимый самостоятельно.

КСЗ состоит из следующих компонент:

  • источника питания (аккумуляторной батареи);
  • механического прерывателя;
  • распределителя;
  • катушки;
  • замка;
  • свечей.

Принцип работы простой. От источника питания поступает напряжение, которое проходя через катушку, преобразовывается в высоковольтный ток. При размыкании контактов образуется искра. Это должно четко совпадать с моментом, когда заканчивается такт сжатия в цилиндре. Возникшая искра воспламеняет ТВС.

Особенностью системы является то, что работает она за счет контактов. Это является и ее недостатком, так как изнашиваются механические детали и ухудшается искрообразование.

Бесконтактный

На современных машинах в основном установлено бесконтактная СЗ (БСЗ). Эта система имеет преимущества перед предыдущей, так как не зависит от размыкания контактов. Получаемая искра имеет большую мощность. Основным элементом БСЗ является транзисторный коммутатор, работающий в паре с особым датчиком.

Электромагнитный генератор обеспечивает стабильность работы и подачу электроэнергии на все узлы. Благодаря его функционированию в двигателе вырабатывается большая тяга и экономится топливо. Независимость от работы контактной группы гарантирует качественное искрообразование.

Преимуществом БСЗ является простота техобслуживания. Для того чтобы система работала стабильно и долгий срок, нужно регулярно смазывать вал в трамблере. Сервисное обслуживание следует выполнять через каждые 10 тыс. км пробега. Недостатком является сложный ремонт. Для выявления неисправностей нужно иметь специальное оборудование для диагностики, поэтому самостоятельно починить БСЗ не удастся.

Электронный

Данная система установлена на большинстве современных иномарок. В ней отсутствуют механические движущиеся детали, поэтому нет проблем с окислением контактов и перебоями с искрообразованием. Работой системы управляет блок с помощью специальных датчиков, используется трамблер с датчиком холла.

Благодаря электронике образование и подача искры на цилиндры осуществляется с большей точностью и надежностью, чем у предыдущих СЗ. За счет этого увеличивается мощность силового агрегата, улучшается его работа, уменьшается расход горючего. Компоненты, входящие в СЗ имеют высокую надежность.

В электронной СЗ проще регулировать угол сопряжения, ток стабильнее. Рабочая смесь в цилиндрах почти вся сгорает, что увеличивает чистоту выхлопных газов. Сложность конструкции делает почти невозможным самостоятельный ремонт в гараже. Поэтому приходиться обращаться в специализированные центры, которые оснащены новейшим оборудованием.

На автомобиле ЗИЛ 130 установлена транзисторная СЗ, что упрощает его эксплуатацию и ремонт, который не должен вызвать проблем.

Диагностика системы и выявление неисправностей

Имея контактно транзисторную систему зажигания, ЗИЛ 130 не застрахован от поломок. Для того чтобы выполнить необходимый ремонт, нужно знать, какие неисправности возможны, уметь их обнаружить и устранить.

Есть несколько признаков, по которым можно определить, что в СЗ есть неполадки:

  1. Проблемы с запуском мотора. В этом случае автомобиль с трудом заводится либо не с первого раза. При включении зажигания появляются характерные звуки.
  2. При работе мотора в холостом режиме пропадают обороты. Определить необходимость ремонта можно по датчикам. Если показания оборотов отличаются более чем в 500 об/м, то необходим срочный ремонт.
  3. Снижается приемистость мотора, падает мощность. Определить это можно по тому, как автомобиль разгоняется при нажатии на педаль газа.
  4. Повысился расход горючего. Заметить изменение расхода топлива можно, если знать, сколько расходовалось горючего в разных скоростных режимах.

Если возникают проблемы в СЗ на автомобиле ЗИЛ 130, нужно проверить прохождение тока. Сначала следует проверить выработку искры на свечах зажигания. Для этого новую свечу нужно подключить к высоковольтному проводу и попытаться запустить мотор. Если искра не проскакивает, нужно проверить целостность проводки, качество соединений и контактов, наличие окислений, излишков влаги и т.д.

Если после проверки цепи и устранения неисправностей, проблемы с зажиганием остались, нужно проследить искрообразование в обратном порядке. Для этого необходимо идти по пути от свечи зажигания по высоковольтному проводу к контакту распределителя, затем к катушке, и закончить путь на блоке управления. Для проверки необходимы специальные знания и диагностическое оборудование.

Проверку образования искры на свечах следует сделать на всех цилиндрах. Если она будет отсутствовать только на одной из свечей, то проблему нужно искать на промежутке между этой свечей и распределителем. Если искры нет ни на одной свече, то неисправности следует искать в выходах блока управления и в нем самом.

Как проверить момент зажигания?

Для эффективной работы СЗ важно, чтобы было корректно установлено зажигание, выставлен правильно угол опережения. Позднее поступление искры или слишком раннее может стать причиной неполадок в работе СЗ на авто.

При слишком позднем зажигании затруднена процедура воспламенения. В этом случае рабочая смесь сгорает не полностью, увеличивается расход горючего. При раннем зажигании ТВС не успевает поступить в цилиндры, в результате падает мощность двигателя. Поэтому нужно следить за моментом зажигания, чтобы он не сбивался.

Для проверки момента зажигания своими руками необходимо приготовить тестер и стробоскоп для диагностирования системы, а также схему подключения, по которой будет осуществляться проверка. После того как привод распределителя будет установлен, нужно анализировать показания на диагностических приборах.

После проверки, используя привод и схему можно отрегулировать момент зажигания самостоятельно. В зависимости от полученных результатов можно выставить зажигание, сделав его либо более ранним, либо более поздним. Регулировку нужно выполнять при работе двигателя в разных режимах. Для успешной настройки момента зажигания нужно знать, какие точно должны быть показатели. Если вы не знаете, как выставить правильно зажигание, зазор, лучше регулировку доверить специалистам.

Руководство по установке момента зажигания на ЗИЛ 130

Установка зажигания осуществляется в следующем порядке:

  1. Сначала необходимо вывернуть свечу из 1-го цилиндра и вставить вместо нее бумажную пробку.
  2. Затем нужно не спеша крутить коленчатый вал до момента, пока поршень 1-го цилиндра не займет ВМТ хода сжатия. Этот момент определяется по пробке, которая с хлопком выскочит из отверстия вывернутой свечи.
  3. Следует добиться совмещения метки на шкиве коленвала с меткой на крышке шестерни распредвала.
  4. Далее нужно установить привод распределителя. Для этого его необходимо опустить в гнездо блока цилиндров двигателя. Нужно совместить отверстия на пластине снизу привода с отверстиями на блоке цилиндров с резьбой. Ось отверстия верхней пластины не должно отклоняться от паза на валу двигателя на угол более 15 градусов в любую из сторон. Паз необходимо сместить к передней части силового агрегата.
  5. Когда привод будет установлен, как положено, его нужно закрепить болтами.
  6. На следующем этапе нужно совместить метку на шкиве и метку, расположенную между 3 и 6 гребенками.
  7. Далее нужно совместить с помощью регулировочных винтов указательную стрелку на верхней пластине октан-корректора с положением «0» на нижней пластине. Это положение необходимо зафиксировать с помощью гаек.
  8. Теперь следует расположить распределитель-прерыватель в приводе в такое положение, чтобы вакуум-регулятор был расположен в верхней части. Определить нахождение провода первого цилиндра, расположенного на крышке прерывателя-распределителя, можно по положению бегунка.
  9. Устанавливается момент зажигания путем поворота прерывателя за корпус, пока не разомкнуться контакты и не загорится контрольная лампочка на 12 В, которую нужно присоединить к массе корпуса и выводу распределителя с низким напряжением. Таким образом, нужно поймать момент подачи искры на 1-й цилиндр. Это положение прерывателя-распределителя нужно зафиксировать.
  10. Затем следует установить крышку трамблера, а затем последовательно присоединить высоковольтные провода к цилиндрам. Сначала присоединяется провод к 1-му цилиндру. Оставшиеся провода присоединяются в том порядке, в каком работают цилиндры (1-5-4-2-6-3-7-8).
  11. Затем подключается центральный провод на катушку.

Закончив установку, нужно проверить работу системы зажигания. Если проверяется контактная СЗ зажигания ЗИЛ 130 или 131, то нужно размыкать при проверке контакты прерывателя. БСЗ проверяется путем включения/выключения зажигания с помощью ключа.

При правильной установке момента зажигания во время разгона машины будет чувствоваться небольшая детонация, которая исчезает при достижении скорости 40-45 км/ч.

Видео «Установка и настройка зажигания автомобиля ЗИЛ 130»

В этом ролике демонстрируется регулировка зажигания ЗИЛ 130 (автор видео – ДУ НМЦ Агроосвіта).

Схема электропроводки ЗИЛ 130: особенности модификации ЗИЛ 130С и специальных версий

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Самый массовый грузовой автомобиль ЗИЛ 130 продержался на заводском конвейере более 30 лет. Неприхотливый двигатель, надежное шасси и опробованная на предшественниках схема электропроводки ЗИЛ 130 позволили ему завоевать признание на рынке грузоперевозок и прочно закрепиться в статусе «народного» транспортного средства.

Политика модификаций

Имея столь серьезную поддержку и признание, автозавод с 1967 года получил заказы на модификацию ЗИЛ 130. Особо следует выделить 2 направления:

  1. Выпуск моделей, способных нести службу в Заполярье (при температуре ниже -45С) . Эти автомобили производились для осваивания месторождений в Сибири и на Дальнем востоке;
  2. Выпуск моделей, предназначенных для работы в тропиках (при 100% влажности). Их производили для зарубежных стран, которым помогало советское правительство.

Справочно: для Заполярья выпускались автомобили из материалов, способных обеспечить работу автомобиля в условиях отрицательных температур. Что касается тропиков, то проводка ЗИЛ 130 и ряд электрических узлов имели герметичное исполнение.

Модификация ЗИЛ 130С

В 70-е годы в Сибири были открыты многие месторождения полезных ископаемых. Цена добычи была низкой, и для их разработки требовались грузовые автомобили, способные работать в суровых климатических условиях.

О том, с какими трудностями сталкивались автомобили в условиях Крайнего Севера, вы можете судить по видео, представленному в нашей статье. Это черно-белая копия, воссозданная из архивных материалов Завода имени Лихачева, наглядно демонстрирует возможности грузового автомобиля ЗИЛ 130 С.

Тематическое видео смотрите в конце статьи.

Среди комплектации ЗИЛ 130С (Сибирь) следует отметить особенности электрооборудования:

  1. Предпусковой обогреватель с автономным источником питания;
  2. Кабина с двойным остеклением и дополнительным автономным отопителем, оснащенным электрическим вентилятором повышенной мощности;
  3. Противотуманные фары и прожектор-искатель с управлением из кабины;
  4. Два независимых бензобака с указателем уровня топлива на приборной панели;
  5. Указатель температуры электролита аккумуляторной батареи.

Справочно: сама аккумуляторная батарея размещалась в специальном термобоксе и обогревалась во время работы выхлопными газами двигателя. Проводка на ЗИЛ 130 изготавливалась из специальной пластичной резины, выдерживающей низкие температуры.

Специальные версии

Также грузовые модификации различались по заказчикам:

  1. Для министерства обороны (МО);
  2. Для аварийно-спасательных служб (в основном пожарных);
  3. Для гражданских предприятий.

В частности, для армейских нужд автозавод приступил к выпуску автомобиля ЗИЛ-130Е, на который:

  1. устанавливалась экранированная электропроводка ЗИЛ 130;
  2. генератор переменного тока Г-51 (450 Вт мощности и силой тока 40А);
  3. реле-регулятор напряжения РР-51;
  4. прерыватель-распределитель зажигания Р-102;
  5. высоковольтная катушка зажигания Б-102Б;
  6. электрический стартер СТ-2;
  7. свечи зажигания СН-307.

Справочно: Особенно известен ЗИЛ 130 в качестве пожарного автомобиля. Многие из выпущенных в 80-е годы «пожарок» до сих пор несут службу в российских городах и поселках.

ЗИЛ 130 – это автомобиль с богатейшей историей, ставший родоначальником многих современных транспортных средств специального назначения. Его конструкция оказалась удачной для построения новых модификаций, а основные узлы и электрооборудование позволяли эксплуатировать автомобиль в любых погодных условиях.

Описание системы и схема зажигания зил 130, диагностика сз и установка по схеме

ПРОВЕРКА И РЕГУЛИРОВКА ПРИБОРОВ КОНТАКТНО-ТРАНЗИСТОРНОЙ СИСТЕМЫ ЗАЖИГАНИЯ АВТОМОБИЛЕЙ ЗИЛ-130, 131

Для обеспечения безотказной работы системы зажигания, повышения долговечности и снижения трудоемкости при техническом обслуживании приборов применена контактно-транзисторная система зажигания, которая с 1967 г. применяется на некоторых выпускаемых автомобилях ЗИЛ-130 и ЗИЛ-131 А. С 1968 г. все указанные автомобили, выпускаемые заводом, комплектуются приборами контактно-транзисторной системы зажигания.

Схема подключения приборов в общую схему системы зажигания автомобиля ЗИЛ-130 и ЭИЛ-131А показана на рис. 25.

Прерыватель-распределитель 2 (Р4-Д) по конструкции такой же, как и Р4-В, но он не имеет конденсатора. Катушка 8 зажигания Б114 имеет только два клеммных вывода низкого напряжения и один высокого напряжения. Добавочное сопротивление 4 (СЭ107) отделено от катушки зажигания, оно имеет два последовательно включенных сопротивления. Транзисторный коммутатор 7 ТКЮ2 является главным электрическим прибором, который разгружает контакты прерывателя от электрической перегрузки и увеличивает их долговечность, а также облегчает пуск двигателя в холодное время года.
В новой контактно-транзисторной системе зажигания контакты прерывателя нагружены только током управления транзистора (до 0,8 а), а не полным током первичной цепи катушки зажигания (до 7 а), благодаря чему они почти не подгорают и не подвергаются эрозии и поэтому длительное время не нуждаются в зачистке. В то же время из-за малого тока, разрываемого контактами и не могущего пробить пленку масла и ее окись, следует особенно тщательно следить за чистотой контактов. При замасливании контактов необходимо их промывать чистым бензином (при ТО-2). Если автомобиль эксплуатировали длительное время и на контактах прерывателя образовался слой окиси, то их нужно осторожно прочистить абразивной пластинкой или мелкой стеклянной шкуркой зернистостью 100, не допуская при этом съема металла, так как это сокращает срок службы контактов.

Зазор в контактах прерывателя Р4-Д рекомендуется проверять не реже чем через 10 тыс. км пробега автомобиля. Beличина зазора между контактами прерывателя должна быть
0,3—0,4 мм. При этом зазор между электродами свечей зажигания остается таким же, как при обычной системе зажигания, т. е. 0,85—1,0 мм.

При проверке работоспособности схемы (ом. рис. 25) приборы контактно-транзисторной системы зажигания должны быть подключены к аккумуляторной батарее 1, стартеру 6 и включателю 5 так, как показано на схеме. Затем следует разомкнуть контакты прерывателя, включить зажигание и проверить напряжение в схеме. При исправной схеме и нормально работающих приборах напряжение должно иметь следующие пределы, в:

На клемме Б. 12,0—12,2

» » катушки зажигания . 7—8

» » Р транзисторного коммутатора. 3—4

Провода вольтметра следует присоединять так: один конец к клемме, другой к массе.

Если схема с приборами исправна, а на клемме Р коммутатора при разомкнутых контактах прерывателя нет напряжения, то это будет показывать, что коммутатор неисправен и его следует заменить.

В том случае, когда нет запасного коммутатора, транзисторную систему зажигания можно перевести на нетранзисторную, заменив катушку зажигания Б114 на Б13 со своим добавочным сопротивлением, и установив на прерыватель конденсатор, или заменив прерыватель-распределитель Р4-Д на Р4-В.

Работоспособность системы зажигания и ее приборов можно также проверить по наличию искры в зазоре между массой двигателя и высоковольтным проводом, соединенным с высоковольтным ВЫВОДО.М катушки зажигания. При исправной системе зажигания искра должна пробивать воздушный зазор величиной 3—10 мм.

При проверке работоспособности схемы и приборов, а также в процессе их эксплуатации не рекомендуется менять местами провода, идущие к клеммам катушки зажигания Б114, коммутатора ТК102 и добавочного сопротивления СЭ107, так как этим можно вызвать необратимое повреждение транзисторного коммутатора.

Рис. 25. Схема контактно-транзисторной системы зажигания:
В К, Б, К — клеммы катушки зажигания и добавочного сопротивления; AM — центральная клемма; С Г — клемма стартера; КЗ — клемма провода, отключающего добавочно! сопротивление катушки зажигания во время пуска двигателя; Р — выводная клемме провода, идущего от транзисторного коммутатора к прерывателю распределителя

ЗАЖИГАНИЕ ЗИЛ-130, ЗИЛ-433360

На автомобиле ЗИЛ—433360 установлена контактно-транзисторная система зажигания. Схема системы зажигания показана на рис. 9-16.

В систему зажигания входят катушка зажигания Б114—Б, распределитель 46.3706, транзисторный коммутатор ТК102А, добавочный двухсекционный резистор СЭ-107, провода высокого напряжения, свечи А11 с помехоподавляющими резисторами СЭ-110, а также выключатель зажигания ВК-350.

схема зажигания

СОДЕРЖАНИЕ

Зажигание ЗИЛ-130

Катушка зажигания

Транзисторный коммутатор

Распределитель зажигания

Разборка распределителя

Проверка деталей распределителя зажигания

Сборка распределителя зажигания

Свечи зажигания

Катушка зажигания Б114-Б

катушка

Основные данные технической характеристики приведены ниже.

Номинальное напряжение 12

Обмотка низкого напряжения: диаметр проволоки, мм 1,25…1,33

число витков 179…182

сопротивление при температуре 20 °С, ом 0,42

Обмотка высокого напряжения: диаметр проволоки, мм 0,06

число витков 41000…41700

сопротивление при температуре 20 °С, ом 223000

Дополнительное сопротивление: диаметр проволоки, мм 0,7

сопротивление при температуре 20 °С, ом 1,04

Габаритные размеры катушки зажигания, мм:

длина 156

ширина 68,5

высота 82

катушка

катушка

Катушка зажигания находится на переднем щите кабины. Она имеет два вывода обмотки первичной цепи. При установке катушки необходимо следить за правильностью присоединения проводов.

К выводу «К» надо подсоединить провода от одноименного вывода коммутатора; к выводу без обозначения — провод от коммутатора.

Катушка зажигания предназначена для работы только с транзисторным коммутатором. Применение катушек зажигания других типов недопустимо. На катушке зажигания Б114-Б имеется надпись «Только для транзисторной системы».

Обмотки катушки зажигания на искрообразование проверяют на стенде. Отсутствие искрообразования или неустойчивая искра свидетельствуют о наличии неисправности в обмотке катушки. Для выяснения состояния обмоток (витковое замыкание первичной обмотки) производят замер их сопротивления, которое должно соответствовать данным технической характеристики.

Неисправности в обмотках катушек зажигания чаще всего проявляются в результате их перегрева, который происходит при неразомкнутой первичной цепи, оставленной на неработающем двигателе при не выключенном зажигании. В этом случае катушка зажигания может нагреваться до 120 °С и выше. Катушка зажигания не разбирается и в случае выхода из строя заменяется.

Добавочный резистор, состоящий из двух последовательно соединенных резисторов, установлен рядом с катушкой. При пуске двигателя стартером один из резисторов последовательной цепи автоматически замыкается накоротко, чем достигается увеличение напряжения в момент пуска.

Необходимо следить за правильностью подсоединений проводов к выводам добавочного резистора: к выводу ВК должен быть присоединен провод от стартера;- к выводу ВК-Б от выключателя зажигания; а к выводу К — от вывода транзисторного коммутатора. При замене спиралей добавочный резистор снимают с автомобиля.

Распределитель

1- валик; 2- пластина; 3- фильц; 4— бегунок; 5- крышка; 6- -контактный уголек; 7- пружина контакта; 8- контакт; 9- защелка крышки; 10— центробежный регулятор; 11 — болт крепления верхней пластины к корпусу; 12- пластины октан корректора; 13- эксцентрик; 14- рычажок; 15- винт крепления прерывателя; 16- контакты прерывателя; 17- вывод низкого напряжения; 18- фильц для смазывания кулачки; 19—вакуумный регулятор; 20 — регулировочные гайки октан-корректора

распределитель

Транзисторный коммутатор

Транзисторный коммутатор предназначен для коммутации электрического тока в первичной обмотке катушки зажигания (разрыва первичной цепи катушки зажигания в необходимый момент путем включения большого омического сопротивления выходного транзистора).

Рекомендуется к прочтению  Bosch маркировка свечей зажигания

Транзисторный коммутатор установлен на левой стенке в кабине автомобиля. Следует иметь в виду, что транзисторный коммутатор может работать только при температуре окружающей среды не выше 70 °С и не ниже минус 60 °С.

Транзисторный коммутатор в условиях эксплуатации не ремонтируется и в случае выхода из строя заменяется на новый.

При проверке работоспособности приборов контактно транзисторной системы зажигания разомкните контакты распределителя 4. (см. рис.9-16), включите зажигание и проверьте напряжение. При исправных электропроводах и исправных приборах напряжение на клеммах добавочного резистора 2 катушки зажигания и на клемме «Р» транзисторного коммутатора должно иметь следующие пределы:

Если провода и приборы исправны, а на клемме «Р» транзисторного коммутатора напряжения нет, то это будет свидетельствовать, что транзисторный коммутатор неисправен и его следует заменить.

«В том случае, когда нет в наличии запасного транзисторного коммутатора, систему зажигания можно перевести на не транзисторную, установив конденсатор и катушку, зажигания Б 114—Б на Б13 с его добавочным сопротивлением.

Распределитель зажигания

Распределитель зажигания (рис.9-17) восьмиискровой, работает совместно с катушкой зажигания Б 114-Б предназначен для прерывания тока низкого напряжения в первичной обмотке катушки зажигания и распределения тока высокого напряжения по свечам.

Особенностью контактно-транзисторной системы зажигания является отсутствие в распределителе щунтирующего конденсатора.

Основные данные технической характеристики распределителя зажигания приведены ниже.

Угол замкнутого состояния контактов прерывателя, 30

Усилие прижатия контактов, Н (гс) 5…6.5 (500…600)

Характеристика центробежного автомата:

Угол опережения по валику распределителя (градус) при частоте вращения (мин-1):

500 0.. .2

1000 4…5 .,65

1400 и более 8..10

Характеристика вакуумного регулятора опережения зажигания:

Угол опережения по валику распределители (градус) при разряжении (МПа (мм рт. ст.):

0,013 (100) о…1

0,023 (175) 1…3

0,042 (325) 5…7

0,053 (400) 7…9

Детали распределителя

Рис.9—18. Узлы и детали распределителя зажигания

1 — фильц; 2 — замочное кольцо; 3 и 9 — плоские шайбы; 4 — кулачок прерывателя; 5 и 8 — пружины пластин регулятора; 6 — пластины регулятора; 7 -ишак; 10 — пружина контакта; 11 — контакт; 12 — крышка; 13 — ротор; 14 — пружинная пластина бегунка; 15 — защелка крышки: 16 – рычажок прерывателя ; 17 – корпус распределителя; 18 — кронштейн пружины; 19 — подвижный диск; 20 направляющая втулка; 21 – регулировочные гайки октан корректора; 22 — нижняя пластина октан-корректора; 23 — верхняя пластина октан-корректора; 24 — болт крещения пластин; 25 — штифт; 26 — хвостовик вала; 27 — втулка валика; 28 – масленка для смазывания кулачка; 29 — крышка фильца; 30 — кронштейн ‹: неподвижным контактом; 31 — провод первичной цепи; 32 и 33 — изоляторы; 34 — клейма низкого напряжения; 35 — шайба изолятора клеммы; 36 — фильц; 37 — вакуумный регулятор; 38 — пробка; 39 — пружина.

Разборка распределителя

Для разборки распределителя зажигания необходимо:

очистить распределитель, поступивший в ремонт от грязи, пыли и масляных пятен;

отвернуть один болт 24 (рис.9-18)крепления пластин октан корректора к корпусу распределителя, снять обе пластины 22 и 23 с корпуса в сборе с регулировочными винтами и кольцевой прокладкой между пластинами. Снять крышку 12, отстегнув обе защелки 15 крышки, снять ротор 1З и произвести дальнейшую разборку;

для снятия вакуумного регулятора 37 необходимо отвернуть два винта крепления его к корпусу 17 распределителя. Отвернуть один винт крепления тяги к подвижному диску 19, одновременно отсоединить один конец провода массы (перемычки). Отсоединить тягу от оси подвижного диска и снять вакуумный регулятор;

для снятия рычажка 16 прерывателя надо ослабить винт крепления клеммы провода первичной цепи и пружины, снять замочное кольцо рычажка, провод и рычажок прерывателя в сборе с пружиной;

Для снятия клеммы 34 первичной цепи надо отвернуть гайку крепления провода, отсоединить провод, снять внутренний изолятор 32 и вынуть из корпуса винт-клемму с наружным изолятором 33;

для снятия пластины с неподвижным контактом прерывателя необходимо отвернуть один винт крепления пластины к диску и снять пластину с оси при помощи отвертки;

для снятия подвижного и неподвижного дисков с подшипником в сборе отвернуть два винта крепления дисков к корпусу, при этом отсоединить провод массы, затем снять два держателя дисков и вынуть из корпуса распределителя оба диска в сборе с подшипником (рис.9—19). Шариковый подшипник, находящийся на диске следует опрессовывать только в случае его замены, так как он завальцован на нижней обойме диска;

Контакт

Рис.9-19. Подвижный и неподвижный диски в сборе с подшипником вакуумного регулятора опережения зажигания

на подвижном диске в разжимном кронштейне установлен фетровый фильц, который при необходимости снимают, промывают и снова устанавливают на место.

Для разборки центробежного регулятора опережения зажигания нужно вынуть фильц (рис.9-20,а) из полости оси кулачка с помощью металлического острого стержня, вынуть замочное кольцо 7 крепления кулачки с помощью плоскогубцев (рис.9—20‚б), снять с валика упорную шайбу и кулачок 2в сборе с пластиной (рис.9-20,в).

Для снятия пластин (грузиков) 8 центробежного регулятора надо снять две опорные плоские шайбы с валика с помощью плоскогубцев, снять по две шайбы с ограничительных пальцев 5, снять со штифтов 6 две ограничительные пружины 4 плоскогубцами и снять с осей нижней пластины обе пластины (грузики) 3 регулятора. На рис.9-20,г показан в сборе центробежный регулятор опережения зажигания распределителя, а на рис. 9-20,д — валик В сборе с нижней пластиной.

зажигание

Для снятия валика и выпрессовки втулок из корпуса распределителя нужно вывернуть масленку 28 (см. рис.9-18) и установить корпус 17 на верстак, подложив под муфту пустотелую металлическую подставку, выбить штифт 25 крепления муфты. Снять с конца валика муфту, плоскую упорную шайбу и вынуть из корпуса валик 7 в сборе с нижней пластиной, жестко укрепленной на нем. Выпрессовать втулки 27 валика из корпуса.

Проверка деталей распределителя зажигания

Осмотреть контакты на рычажке и неподвижной стойке прерывателя зажигания.

Если имеется износ и сильное подгорание контактов, необходимо рычажок и стойку неподвижного контакта заменить. Если контакты имеют небольшое окисление и подгорание, их следует зачистить.

При контактно-транзисторной системе зажигания через контакты прерывателя проходит только ток управления транзистора, а не полный ток катушки зажигания, поэтому почти полностью устраняются подгорание и эрозия контактов, и их не нужно зачищать.

В то же время необходимо особенно тщательно следить за чистотой контактов, так как сила тока, проходящего через них, мала, и при наличии пленки окиси или масла контакты не проводят ток, поэтому их надо промыть бензином. Если автомобиль длительное время не эксплуатировался и на контактах прерывателя образовался слой окиси, контакты нужно зачистить, т.е. провести по ним абразивной пластиной или мелкой шлифовальной шкуркой со стеклянным покрытием, не допуская съема металла, так как в результате этого сокращается срок службы контактов.

Регулятор напряжения

Рис.9-20. Разборка центробежного регулятора опережения зажигания прерывателя-распределителя 46.3706:

а- корпус с центробежным регулятором в сборе; б — снятие замочного кольца; в — корпус со снятым кулачком прерывателя; г — центробежный регулятор; д — валик в сборе с нижней властной; 1- фильц; 2 — кулачок; 3 — пластины (грузики); 4 — ограничительные пружины; 5 – ограничительные пальцы; 6 — штифты; 7 — замочное кольцо: 8 — пластина кулачка.

Сборка распределителя зажигания

Для установки валика распределителя необходимо запрессовать втулки 27 (см. рис.9—18) в корпус с натягом 0,05…0‚2мм и подогнать их по диаметр у валика с помощью развертки. Вставить валик в сборе, показанный на рис. 9-19,е в корпус, надев на него верхнюю упорную шайбу и муфту привода и закрепить ее штифтом, расклепав концы.

Валик во втулках корпуса должен вращаться свободно, без заеданий и заклинивания.

Для установки центробежного регулятора нужно установить на осях нижней подвижной пластины (грузики) см. рис.9—20‚ регулятора и соединить их ограничительными пружинами 4.Надеть на валик распределителя одну упорную шайбу, а на ограничительные пальцы 5 подвижных пластин (грузиков) по две плоских шайбы. Установить кулачок 2 со втулкой на валик распределителя в сборе с верхней подвижной пластиной 8, прорези которой направить на пальцы 5 пластин (грузиков) центробежного регулятора. Установить упорную шайбу на конец валика распределителя и закрепить кулачок прерывателя на валике замочным кольцом 7. После этого пропитать фетровый фильц 1 (см. рис.9—20‚а) маслом и вставить его в полость кулачка.

Установка и крепление прерывателя на подвижном диске могут быть произведены до установки дисков в корпус распределителя, а также тогда, когда подвижный диск установлен и закреплен в корпусе распределителя, что чаще встречается на практике.

Установить в корпус не подвижный и подвижный диски в сборе с подшипником и закрепить их двумя винтами с пружинными шайбами.

Установить клемму первичной цепи с изоляторами, присоединить к ней один конец провода и закрепить гайкой.

Установить пластину с не подвижными контактом на ось рычажка прерывателя, при этом в вильчатый конец пластины должен войти эксцентрик для регулировки зазора контактов, после чего надо предварительно закрепить пластину винтом.

Затем установить на ось рычажок прерывателя с ленточной пружиной в сборе, подсоединить ее к винту крепления и зажать винтом, после чего закрепить провод первичной цепи.

Установить вакуумный регулятор, надев его тяп на ось подвижного диска, закрепить корпус вакуумного регулятора двумя винтами, предварительно вставив в него пружину, регулировочные шайбы и закрепить гайкой с уплотнительной шайбой. Вакуумный регулятор устанавливается так, чтобы его тяга повернула подвижной диск в его крайнее положение, соответсвующее позднему зажиганию.

Это положение регулируют путем передвижения корпуса вакуумного регулятора относительно корпуса распределителя, повертывая его вокруг за счет овальных отверстий корпуса вакуумного регулятора. Если этого будет недостаточно, необходимо регулировать шайбами, которые установлены между торцами пружины вакуумного регулятора и торцом штуцера. Точную регулировку выполняют на приборе.

Регулировка

Рис.9-21. Регулировка прерывателя—распределителя

а — вид сверху; б — регулировка зазора контактов; с — проверка упругости пружины динамометром; 1 — кулачок; 2 — регулировочный эксцентрик; З -пластина; 4- ось; 5 — рычажок; 6 — пружина; 7 и 8 — винты; 9 и 10 — контакты; 11 — изолятор; 12 — фетровый фильц; 13 — клемма; 14 — щуп; 15 — отвертка; 16 — динамометр; 17 — пластины спин-корректора; 18 — регулировочные гайки; 19 — вакуумный регулятор

Установить на корпус распределителя пластины октан корректора и закрепить их.

При сборке распределителя необходимо смазать чистым маслом для двигателя ось рычажка прерывателя, кулачок прерывателя и ось кулачка.

Кроме того, необходимо смазать консистентной смазкой втулки валика через масленку, ввернутую в корпус распределителя

Регулировку зазора между контактами прерывателя можно производить на распределителе, снятом с двигателя или установленном на нем. Проверку упругости пружины прерывателя и регулировку регуляторов опережения зажигания следует производить только на распределителе, снятом с двигателя.

Для регулировки зазора в контактах прерывателя надо установить кулачок (рис. 9— 21) в положение, при котором контакты максимально раздвинуты, и замерить величину выступов кулачка.

При регулировке зазора надо ослабить винт 8 крепления пластины 3 с неподвижным контактом 10 и, вращая отверткой регулировочный эксцентрик 2, установить по щупу 14 толщиной 0,35 мм, затем затянуть винт 8 и снова проверить величину зазора чистым щупом, предварительно протерев его смоченной в бензине тряпкой.

Зазор между контактами прерывателя должен быть равен 0,3…0,4 мм.

После регулировки зазора необходимо проверить упругость пружины 6 рычажка 5 прерывателя. Слабая пружина может вызывать перебои в зажигании при работе двигателя

на большой частоте вращения двигателя, а сильная пружина с большёй упругостью — ускоренный износ контактов распределителя и выступов кулачка. Упругость пружины проверяют динамометром 16, концом которого захватывают за рычажок 5 и натягивают до момента появления зазора (разрыва) в контактах. Усилие в этот момент должно составлять 500…650 гс.

Проверка центробежного и вакуумного регуляторов опережения зажигания может быть проведена только на приборе, имеющем искровой разрядник, привод от электродвигателя с переменной частотой вращения якоря и вакуумный насос с вакуум манометром.

Шкалу октан-корректора устанавливают в зависимости от октанового числа бензина, на котором работает двигатель. Точность установки опережения зажигания определяют по шкале октан-корректора и осуществляют регулировочными гайками 18.

Установку распределителя зажигания на двигатель см главу «Двигатель».

Свечи зажигания

Свечи зажигания не разборные, с резьбой М14х1‚25, типа АН с помехоподавляющими резисторами СЭПО (рис.9-22). Нормальную и бесперебойную работу свечи зажигания можно получить в случае, когда нижняя часть изолятора имеет температуру нагрева 500…600 °С. При таком тепловом режиме наилучшим образом происходит самоочищение юбки изолятора свечи от копоти и нагара.

Если температура юбочки изолятора снижается до 450 °С, на ней происходит отложение нагара, это вызывает утечку тока на «массу» и двигатель начинает работать с перебоями. Отложению нагара на юбочке изолятора способствуют продолжительная работа двигателя на холостом ходу на малой частоте вращения коленчатого вала, а также длительное движение автомобиля на малой скорости на четвертой или пятой Передачах.

свечи

При закопченных свечах, когда на юбочках изоляторов копоть сухая, пуск холодного двигателя становится затрудненным; при увлажнении поверхности юбочки изолятора топливом пуск двигателя невозможен.

При температуре нижней части изолятора 750 °С наступает «калильное» зажигание, то есть воспламенение смеси происходит от раскаленной свечи, а не от искры, своевременно поданной к ее электродам.

свечи

Неисправные свечи, снятые с автомобиля подвергают проверке и очистке. При наружном осмотре выявляют выкрашивание изоляторов, видные трещины или поломку электродов. Такие свечи следует заменить.

Очистку и проверку свечей зажигания производят на приборе модели 514-2М (рис.9—23).

Для очистки свечу 10 ввертывают в отверстие с уплотнителем, где под действием сжатого воздуха и частиц песка происходит очистка свечи в течение 5.. .10 с. 1 — провод высокого напряжения; 2 — втулка наконечника; 3 – контакт наконечника; 4 — наконечник свечи; 5 — изолятор свечи; 6 – внутреннее уплотнительное кольцо; 7 — корпус свечи; 8 — уплотнительное кольцо; 9 Центральный электрод; 10 — боковой электрод

свеча

Рис.9—22. Свечи зажигания:

1 — провод высокого напряжения; 2 — втулка наконечника; 3 – контакт наконечника; 4— наконечник свечи; 5- изолятор свечи; 6- внутреннее уплотнительное кольцо; 7- корпус свечи; 8- уплотнительное кольцо; 9- центральный электрод; 10- боковой электрод

После этого свечу вывертывают, обдувают в гнезде 8 сжатым воздухом, проверяют зазор между электродами свечи и при необходимости подгибают боковой электрод для получения зазора определенной величины. Зазор должен быть 0,5.. .,0 6 мм.

Перед проверкой зазора необходимо зачистить центральный и боковой электроды свечи.

свечи

Испытание свечей производят под давлением 0 8…0 9 МПа (8..9 кгс/см2)‚ контролируемым манометром 6. Для испытания свечу 28 ввертывают с уплотнением в гнездо и соединяют проводом 26 с катушкой зажигания, расположенной внутри корпуса прибора. Ток включают контактной кнопкой 24 и ведут наблюдение за работой свечей зажигания через глазок камеры 1, при этом в исправной свече искра должна появляться без перебоев. Для сравнительной оценки искры во второе гнездо ввертывают контрольную свечу 27.

Перебои в искрообразовании, отсутствие искры, искренне через трещины в изоляторе будут указывать на неисправность свечи и на необходимость ее отбраковки.

Перебои в искрообразовании и отсутствие искры при одновременном наличии искры на контрольной свече указывают на неисправность свечи и в первую очередь на неправильный зазор между электродами.

Схема прибора

Рис.9-23. Схема прибора модели 514—2М для очистки и про верки свечей зажигания:

1- глазок камеры для проверки свечей зажигания на искрообразование; 2 — резиновая мембрана; 3 — регулировочный винт. 4 — регулировочный винт клапана подачи воздуха в пескоструйную камеру для очистки свечи; 5 — регулировочный винт клапана подачи воздуха в гнездо для обдува свечи; б — манометр; 7 — шланг подвода воздуха от компрессора к прибору; 8 — гнездо для общин свечи; 9 — рабочее сопло; 10 — свеча, устанавливаемая дня пескоструйной очистки; 11 – сменная резиновая манжета для установки свечи при ее очистке; 12 – корпус пескоструйной камеры; 13 — центральный электрод разрядника; 14 — песок, применяемый для очистки свечей; 15 — вторичная обмотка индукционной катушки; 16 — контактная пластина, соединяющая вторичную обмотку с «массой»; 17 — первичная обмотка индукционной катушки; 18 — карболитовый корпус индукционной катушек 19 — металлический кожух катушки; 20 — конденсатор; 21 – подвижный контакт прерывателя; 22 — неподвижный (регулировочный) контакт прерывателя ; 23 провод, подводящий ток к прибору; 24 — кнопка включения индукционной катушки; 25 — соединительный провод (перемычка); 26 — провод высокого напряжения; 27 — контрольная свеча: 28 ‹ проверяемая свеча; 29 — корпус воздушной камеры прибора

СМОТРИТЕ ВИДЕО

Регулировка зажигания ЗИЛ 130 своими руками

Регулировка зажигания ЗИЛ 130 своими руками

Двигатель является основным агрегатом любого транспортного средства и его работа во многом определяется функционированием системы зажигания. В этом материале мы поговорим об СЗ автомобиля ЗИЛ. Какая схема зажигания на грузовике ЗИЛ 140, каков ее принцип действия и как ее правильно настроить — читайте ниже.

Инструкция по настройке, порядку и регулировке контактной, бесконтактной и электронной СЗ представлена ниже, но для начала давайте разберемся в принципе работы системы. Как и в любом автомобиле, оборудованном бензиновым мотором, система зажигания ЗИЛ выполняет функцию воспламенения горючей смеси в цилиндрах мотора, подавая в них искру.

Сама искра передается на контакт свечи зажигания, расположенные непосредственно в цилиндрах ДВС. Эти свечи работают по очереди, воспламеняя топливовоздушную смесь в определенное время. Следует отметить, что в ЗИЛ 131 и 130 СЗ выполняет функцию не только воспламенения смеси, но и подачу искры, в частности, отвечая за силу тока искры.

Схема работы системы зажигания на отечественном грузовике

Все потому, что изначально аккумуляторная батарея может вырабатывать только ток определенной силы. Но этого параметра будет недостаточно для воспламенения смеси. Соответственно, для этой цели была разработана СЗ, предназначенная для повышения параметра мощности АКБ транспортного средства. Благодаря этому аккумулятор позволяет передать в ту или иную свечу напряжение такого уровня, которое позволит поджечь горючую смесь.

Следует отметить, что любая СЗ, будь то контактно транзисторная система или другая имеет несколько определенных требований, которые она должна выполнять в нормальном режиме:

  1. В соответствии со схемой подключения и работой привода трамблера СЗ должна подавать искру на СЗ в необходимый цилиндр в тот момент времени, который изначально был задан настройками. Именно настройки отвечают за порядок активации работоспособности цилиндров. В том случае, если цилиндры будут настроены неправильно, могут возникнуть проблемы в функционировании ДВС.
  2. Любая, в том числе транзисторная система зажигания, всегда всегда должна функционировать с максимальной точностью. К примеру, если искра начнет поступать в цилиндр с минимальным опозданием, даже на секунду, запустить двигатель не получится.
  3. Еще одно требование — это энергия искры. Все настройки СЗ в любом случае должны совпадать для качественного воспламенения топливовоздушной смеси определенной плотности.
  4. Не менее важным требованием является надежность работы СЗ в любом транспортном средстве. -инструкция о том, как своими руками установить бесконтактное зажигание на автомобиль ЗИЛ-130, приведена ниже (автор видео — Сделай сам).

Виды систем зажигания

Любые СЗ независимо от типа привода подразделяются на три типа:

  1. Контактный. Такой тип системы является устаревший, на сегодняшний день он встречается не так часто, обычно контактные СЗ используются в автомобилях отечественного производства. Принцип функционирования в данном случае заключается в создании электрических сигналов, образующихся благодаря распределителю.
  2. Бесконтактная система зажигания или БСЗ, которая также именуется транзисторной. Принцип работы основан на функционировании коммутатора.
  3. Электронный вариант является одним из наиболее современных и дорогих по стоимости устройств, которые устанавливаются только на новые машины. Такой тип полностью отличается от двух описанных выше, поскольку обладает более сложной конструкцией, отвечающей не только за момент зажигания, но и прочие параметры машины.

Контактная система зажигания

Зажигание в разобранном виде для ЗИЛ 130

Такой СЗ с приводом встречается достаточно часто сегодня, поскольку старые отечественные автомобили используются в нашей стране до сих пор миллионами автолюбителей. Одним из основных достоинств такой СЗ является надежность. Из-за того, что конструкция системы довольно простая, сама контактная часть очень редко ломается. Однако, если механизм выходит из строя, произвести ремонт узла даже своими руками будет не так сложно, поскольку все детали стоят не дорого, а сам ремонт довольно простой.

Следует также отметить, что такой узел состоит из таких элементов: АКБ, генератор, катушка зажигания, привод, свечи, распределитель и прерыватель, конденсатор. Принцип работы данного узла довольно простой — на СЗ передается напряжение от генераторного устройства. В тот момент, когда такт сжатия близится к концу, на контактах свечки появляется искры, поджигающая топливо.

Бесконтактный тип системы

Новый бесконтактный узел в разобранном виде

Большая часть современных машин невысокой и средней стоимости российского производства оборудуются бесконтактной СЗ.

По сравнению с контактной, это тип обладает определенными достоинствами:

  1. Искра, которая вырабатывается, обладает более высокой мощностью, получаемой в итоге увеличенного напряжения на вторичной обмотке.
  2. Бесконтактная СЗ оборудуется электромагнитным генератором, благодаря которому достигается стабильное функционирование и передача энергии во все необходимые механизмы. Соответственно, это положительно влияет на сохранение и выработку силовым агрегатом большей мощности. При правильной работе мотора можно достичь экономии бензина.
  3. Удобство в плане технического обслуживания. Бесконтактная СЗ требует единственного условия для того, чтобы обеспечить ее нормальную работу и долгий ресурс эксплуатации — вал привода трамблера необходимо периодически смазывать. Специалисты рекомендуют осуществлять эту процедуру не реже, чем каждые 10 тысяч км пробега.

Единственным недостатком является сложность ремонта в случае поломки узла. Чтобы произвести ремонт своими силами, необходимо будет правильно осуществить диагностику поломки, а для этого требуется специальное оборудование. Как показывает практика, решить неисправность своими руками всегда практически невозможно.

Электронный тип системы

Электронный вариант СЗ с приводом ставится сегодня на все современные авто европейского, азиатского, а также американского производства. В результате установки этой СЗ у водителя отпадает необходимость регулярной диагностики контактов на предмет окисления и решения проблем с перебоями в работе зажигания. Следует отметить, что угол опережения в электронном варианте всегда настроить легче, вторичное напряжение на практике всегда функционирует более стабильно. Более того, горючая смесь в цилиндрах силового агрегата почти всегда сгорает полностью.

Рекомендуется к прочтению  Подбор свечей зажигания по марке автомобиля. NGK подбор свечей по марке автомобиля, описание и маркировка Все свечи ngk

Катушка зажигания и прочие элементы электронной системы в разобранном виде

Разумеется электронный вариант также имеет некоторые недостатки. К примеру, осуществить ремонт своими силами такого типа СЗ фактически невозможно. Для диагностики потребуется современное оборудование, которое есть только на СТО.

Диагностика системы и выявление неисправностей

Автомобили ЗИЛ оборудуются транзисторной СЗ, поэтому проблем в плане диагностики и выявления неисправностей у водителя быть не должно.

Наиболее важными симптомами неполадок в работе узла являются:

  1. Сложность запуска мотора — силовой агрегат может запускаться с трудом или после нескольких попыток. Если это произошло, автолюбителю необходимо как можно быстрее обнаружить причину, в противном случае готовьтесь к тому, что вы и дальше будете с трудом заводить авто.
  2. Снижение уровня мощности. Падение количества оборотов на холостом ходу является достаточно важной проблемой, в этом случае необходимо анализировать работу датчиков на контрольном щитке. В том случае, если обороты то падают, то увеличиваются с шагом в 500 об/мин, необходимо искать причину.
  3. Снижается динамика, а также просадка в тяге мотора. Данный симптом обычно проявляется при попытке разгона. Опытный автолюбитель сможет без проблем заметить этот признак.
  4. Увеличение расхода потребляемого бензина. Для того, чтобы диагностировать этот симптом, необходимо точно знать, какой расход бензина у вашего «железного коня», в частности, при работе на разных режимах (автор видеообзора системы зажигания на грузовике ЗИЛ 130 — And rey).

В том случае, если при работе авто вы заметили как минимум один из этих признаков, необходимо открыть моторный отсек и убедиться в том, что СЗ работает должным образом. Чтобы сделать это, вы должны точно знать, что именно диагностировать и каких нюансов при этом придерживаться. Поскольку устанавливая необходимый угол, вам предстоит иметь дело с большим напряжением, перед тем, как приступить к процессу, необходимо обесточить бортовую сеть авто. Для этого отключается мотор, а из замка зажигания извлекается ключ.

Как проверить момент зажигания?

Как выставить зажигание на ЗИЛ 130? Чтобы установка прошла успешно, а выставленный угол зажигания больше не приносил неудобств, необходимо учитывать несколько моментов. Как известно, очень ранее или позднее зажигание на двигателе автомобиля может быть причиной появления неполадок в работе узла. В том случае, если искра поступает очень рано, горючая смесь не успевает должным образом поступать в систему. Если же искра поступает слишком поздно, сама процедура воспламенения будет несколько затруднена.

Поэтому желательно не допускать того, чтобы угол сбивался. Для того, чтобы проверить момент своими силами, вам потребуется несколько вещей. В частности, перед тем, как приступить к процессу, заранее подготовьте тестер, а также стробоскоп для диагностики системы. Процедура проверки производится с использованием схемы и привода, в частности, речь идет о приводе вакуумного регулятора. Этот привод необходимо правильно установить. После установки привода необходимо наблюдать за тем, как изменяются параметры на всех ваших устройствах.

Так же, после диагностики путем использования схемы и привода можно произвести настройку момента. Водитель может отрегулировать зажигание и сделать его либо ранним, либо позднии, в зависимости от необходимости. Вся процедура регулировки производится на сниженных или увеличенных оборотах ДВС, здесь также все зависит от того, чего вы хотите добиться.

Если вы не знаете точно, какими должны быть полученные показатели, наиболее оптимальным вариантом будет обратиться с этим вопросом к специалистам. При отсутствии данных с нужными параметрами добиться точного результата будет практически невозможно, поэтому если у вас нет нужной информации или навыков, всегда оптимальнее всего доверить дело профессионалам.

«Пошаговая инструкция по установке момента зажигания на ЗИЛ 130»

Из видео ниже вы сможете узнать, как производится процедура установки необходимого момента зажигания на грузовике ЗИЛ 130 (автор видео — ДУ НМЦ Агроосвіта).

Зажигательная физика — опережение, трамблер и УОЗ

Регулировка зажигания ЗИЛ 130 своими руками

Как настроить зажигание? Что такое УОЗ? Куда вращались бегунки в отечественных машинах? Что значит выражение «выставить по искре»? — много интересных вопросов, на которые владельцы современных авто могут и не дать правильных ответов.

Что такое угол опережения зажигания — он же УОЗ? Это некая атрибутика древних автомобилей или же нечто незыблемое, сродни всемирному тяготению? Большинству современных автовладельцев это неведомо. Всеми системами автомобиля управляют многочисленные контроллеры, а потому своевременное искрообразование в цилиндрах двигателей целиком на их совести. Между тем по стране бегает огромное количество древних машинок, незнакомых с процессорами и прочими чипами. Поэтому вопросы типа «Как отрегулировать УОЗ?» звучат по сей день.

На технические вопросы отвечать всегда приятно. Но сначала придется вспомнить некоторые «зажигательные» термины.

Терминология

Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют трамблером.

Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ

Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ

Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Материалы по теме

Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Когда и зачем нужно настраивать зажигание?

Сначала немножко теории. Если бы рабочая смесь в цилиндрах сгорала мгновенно, то проблем с опережением не было бы в принципе. Поджигай ее в верхней мертвой точке — и все окей. Но смесь сгорает не мгновенно: ей требуются миллисекунды. При этом реальная частота вращения коленчатого вала, конечно же, непостоянна. Поэтому нельзя тупо поджигать смесь в одно и то же время при разных режимах работы мотора: она будет сгорать либо слишком рано, либо чересчур поздно. Итог всегда будет неутешительный — двигатель плохо тянет, греется, неустойчиво работает, детонирует и т.п.

Материалы по теме

В частности, если начать «искрить» слишком рано (большой УОЗ), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность мотора, он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (малый УОЗ) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно перегреется, поскольку догорание смеси будет идти на протяжении всего такта расширения.

Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на бензин с другим октановым числом. Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.

Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере

Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере

Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.

Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.

Материалы по теме

Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.

Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация. Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону. Залил низкооктановый бензин — изволь сделать зажигание более поздним…

Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.

Как регулировать УОЗ?

На слух? По искре? По лампочке? По стробоскопу? Сейчас разберемся.

Материалы по теме

Сразу скажем, что про стробоскоп говорить не будем. Во-первых, у рядового водителя под рукой его попросту нет. А, во-вторых, с ним лучше не связываться. Дело в том, что стробоскоп показывает момент зажигания только при работающем моторе, но при этом за счет центробежного регулятора УОЗ смещается в сторону опережения даже на минимальных оборотах холостого хода. Поэтому точной регулировки ждать, вообще говоря, не стоит.

Правильные рекомендации по регулировке всегда содержатся в профильной литературе по конкретной модели автомобиля — их и следует придерживаться. Возьмем для примера автомобиль АЗЛК-2141 с двигателем УЗАМ и контактной системой зажигания. Обратите внимание, что бегунок у уфимских моторов вращается ПРОТИВ часовой стрелки.

Последовательность операций для москвичевского мотора должна быть следующая.

  • Ослабляем крепление трамблера.
  • Определяем начало хода сжатия в первом цилиндре. Для этого выворачиваем свечу этого цилиндра, затыкаем отверстие подходящей пробкой (хоть из смятой бумаги) и проворачиваем пусковой рукояткой коленвал до выскакивания пробки наружу.
  • Продолжаем проворачивать коленвал до совмещения первой риски на его шкиве с острием штифта установки зажигания, запрессованным в нижнюю крышку картера.
  • Убеждаемся, что бегунок смотрит своей токоведущей пластиной на контакт крышки трамблера, соответствующий проводу первого цилиндра.
  • Подсоединяем любую маломощную лампочку (например, в отвертке-пробнике) одним концом к массе, а другим — к клемме низкого напряжения катушки, соединенным с прерывателем.
  • Включаем зажигание и поворачиваем корпус трамблера против часовой стрелки до замыкания контактов прерывателя. Лампа, закороченная прерывателем, должна погаснуть.
  • Взявшись за бегунок, прикладываем небольшое усилие по часовой стрелке для устранения зазоров механизме привода, после чего медленно поворачиваем трамблер по часовой стрелке до загорания лампочки.
  • Затягиваем крепление трамблера. Не забываем вернуть свечу на место!

У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.

У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.

На автомобилях типа ВАЗ-2108, перешедших на электронное зажигание, но при этом сохранивших как центробежный, так и вакуумный регуляторы, процедура полностью аналогичная — с точностью до иного расположения штатных меток. Бегунок при этом вращается против часовой стрелки. Однако подключать лампочку-пробник при этом нужно между коммутатором и катушкой зажигания, а ни в коем случае не к датчику Холла.

А что означает выражение «выставить по искре»? Грубо говоря, то же самое, что и по лампочке. В этом случае вместо лампочки используют вывернутую заранее свечу зажигания, резьбовую часть которой нужно постараться соединить с массой двигателя. Вместо загорания лампочки ловим момент проскакивания искры — вот и всё.

А как же регулировка на слух? Ее проводят так: при движении на прогретом моторе со скоростью примерно 50 км/ч на 4-й передаче следует резко нажать на правую педаль. Если УОЗ выставлен верно, то при этом должна прослушиваться кратковременная исчезающая детонация. Если детонация слишком сильная, следует повернуть трамблер по направлению вращения бегунка. Если детонации нет вообще — против вращения бегунка. Вы же еще помните, что в отечественном автопроме бегунки вращались и туда, и обратно?

Тем, кому интересна зажигательная тема былых времен, рекомендуем посмотреть вот сюда. Про свечи можно почитать вот тут, а также вот тут.

Если есть вопросы — задавайте!

Все, что нужно знать владельцам ЗИЛ 130 о схеме и системе зажигания

Регулировка зажигания ЗИЛ 130 своими руками

Современный автомобиль – это сложная система из узлов и механизмов, которые должны слаженно взаимодействовать. Система зажигания (СЗ) отвечает за пуск и бесперебойную работу ДВС. В статье рассматривается принцип работы, виды СЗ, основные неисправности, приводится схема зажигания ЗИЛ 130, дается пошаговая инструкция по настройке момента зажигания.

СЗ любого ДВС предназначена воспламенять ТВС в цилиндрах. Воспламеняется смесь благодаря возникновению искры, которая поступает на контакт свечи. Свеча находится в каждом цилиндре. Работа свечей осуществляется в строгом порядке в заданное время. Эффективная работа двигателя зависит не только от возникновения искры, но и от силы ее тока, что также является одной из функций СЗ.

Источником питания автомобиля является аккумуляторная батарея, которая вырабатывает ток определенной силы. Напряжения, которое поступает от аккумулятора недостаточно, чтобы воспламенить горючую смесь. Решение этой задачи возложено на СЗ. Она увеличивает напряжение, которое поступает от АКБ, и подает его в нужный момент на определенную свечу. Силы поступившего тока хватает, чтобы возникла искра, способная зажечь ТВС.

Основные этапы любой СЗ:

  • накопление нужного заряда;
  • преобразование низковольтного тока в высоковольтный;
  • распределение заряда;
  • образование искры на свечах;
  • воспламенение горючей смеси.

К СЗ предъявляются такие требования:

  1. Подавать искру в заданное настройками газораспределительной системы время на свечу конкретного цилиндра. Работа цилиндров должна быть синхронизированной, тогда двигатель будет работать стабильно.
  2. Искра должна появляться в свече с точностью до десятых долей секунды в заданный настройками системы момент. Это задается в настройках. Другими словами, если искра будет образовываться раньше или позже буквально на секунду, машина не заведется.
  3. Для получения необходимой мощности искры СЗ должна быть так настроена, чтобы воспламенять ТВС с определенной плотностью и конкретными пропорциями топлива и воздуха.
  4. Обеспечивать надежность работы двигателя, функционирование которого начинается с образования искры и воспламенения топливной смеси.

Чтобы понять, как работает двигатель нужно разобраться в работе СЗ (автор видео — Александр Крупко).

Фотогалерея

1. Детали бесконтактной СЗ 2. Элементы электронной СЗ

Контактный

Контактная СЗ (КСЗ) — самая старая, но имеет еще широкое распространение из-за большого количества старых автомобилей. Ее основное преимущество – надежность. Благодаря простой конструкции в ней мало встречается неисправностей, поэтому и выходит из строя она редко. Да и ремонт узлов и механизмов системы очень дешевый и выполнимый самостоятельно.

КСЗ состоит из следующих компонент:

  • источника питания (аккумуляторной батареи);
  • механического прерывателя;
  • распределителя;
  • катушки;
  • замка;
  • свечей.

Принцип работы простой. От источника питания поступает напряжение, которое проходя через катушку, преобразовывается в высоковольтный ток. При размыкании контактов образуется искра. Это должно четко совпадать с моментом, когда заканчивается такт сжатия в цилиндре. Возникшая искра воспламеняет ТВС.

Особенностью системы является то, что работает она за счет контактов. Это является и ее недостатком, так как изнашиваются механические детали и ухудшается искрообразование.

Бесконтактный

На современных машинах в основном установлено бесконтактная СЗ (БСЗ). Эта система имеет преимущества перед предыдущей, так как не зависит от размыкания контактов. Получаемая искра имеет большую мощность. Основным элементом БСЗ является транзисторный коммутатор, работающий в паре с особым датчиком.

Электромагнитный генератор обеспечивает стабильность работы и подачу электроэнергии на все узлы. Благодаря его функционированию в двигателе вырабатывается большая тяга и экономится топливо. Независимость от работы контактной группы гарантирует качественное искрообразование.

Преимуществом БСЗ является простота техобслуживания. Для того чтобы система работала стабильно и долгий срок, нужно регулярно смазывать вал в трамблере. Сервисное обслуживание следует выполнять через каждые 10 тыс. км пробега. Недостатком является сложный ремонт. Для выявления неисправностей нужно иметь специальное оборудование для диагностики, поэтому самостоятельно починить БСЗ не удастся.

Электронный

Данная система установлена на большинстве современных иномарок. В ней отсутствуют механические движущиеся детали, поэтому нет проблем с окислением контактов и перебоями с искрообразованием. Работой системы управляет блок с помощью специальных датчиков, используется трамблер с датчиком холла.

Благодаря электронике образование и подача искры на цилиндры осуществляется с большей точностью и надежностью, чем у предыдущих СЗ. За счет этого увеличивается мощность силового агрегата, улучшается его работа, уменьшается расход горючего. Компоненты, входящие в СЗ имеют высокую надежность.

В электронной СЗ проще регулировать угол сопряжения, ток стабильнее. Рабочая смесь в цилиндрах почти вся сгорает, что увеличивает чистоту выхлопных газов. Сложность конструкции делает почти невозможным самостоятельный ремонт в гараже. Поэтому приходиться обращаться в специализированные центры, которые оснащены новейшим оборудованием.

На автомобиле ЗИЛ 130 установлена транзисторная СЗ, что упрощает его эксплуатацию и ремонт, который не должен вызвать проблем.

Как проверить момент зажигания?

Для эффективной работы СЗ важно, чтобы было корректно установлено зажигание, выставлен правильно угол опережения. Позднее поступление искры или слишком раннее может стать причиной неполадок в работе СЗ на авто.

При слишком позднем зажигании затруднена процедура воспламенения. В этом случае рабочая смесь сгорает не полностью, увеличивается расход горючего. При раннем зажигании ТВС не успевает поступить в цилиндры, в результате падает мощность двигателя. Поэтому нужно следить за моментом зажигания, чтобы он не сбивался.

Для проверки момента зажигания своими руками необходимо приготовить тестер и стробоскоп для диагностирования системы, а также схему подключения, по которой будет осуществляться проверка. После того как привод распределителя будет установлен, нужно анализировать показания на диагностических приборах.

После проверки, используя привод и схему можно отрегулировать момент зажигания самостоятельно. В зависимости от полученных результатов можно выставить зажигание, сделав его либо более ранним, либо более поздним. Регулировку нужно выполнять при работе двигателя в разных режимах. Для успешной настройки момента зажигания нужно знать, какие точно должны быть показатели. Если вы не знаете, как выставить правильно зажигание, зазор, лучше регулировку доверить специалистам.

Руководство по установке момента зажигания на ЗИЛ 130

Установка зажигания осуществляется в следующем порядке:

  1. Сначала необходимо вывернуть свечу из 1-го цилиндра и вставить вместо нее бумажную пробку.
  2. Затем нужно не спеша крутить коленчатый вал до момента, пока поршень 1-го цилиндра не займет ВМТ хода сжатия. Этот момент определяется по пробке, которая с хлопком выскочит из отверстия вывернутой свечи.
  3. Следует добиться совмещения метки на шкиве коленвала с меткой на крышке шестерни распредвала.
  4. Далее нужно установить привод распределителя. Для этого его необходимо опустить в гнездо блока цилиндров двигателя. Нужно совместить отверстия на пластине снизу привода с отверстиями на блоке цилиндров с резьбой. Ось отверстия верхней пластины не должно отклоняться от паза на валу двигателя на угол более 15 градусов в любую из сторон. Паз необходимо сместить к передней части силового агрегата.
  5. Когда привод будет установлен, как положено, его нужно закрепить болтами.
  6. На следующем этапе нужно совместить метку на шкиве и метку, расположенную между 3 и 6 гребенками.
  7. Далее нужно совместить с помощью регулировочных винтов указательную стрелку на верхней пластине октан-корректора с положением «0» на нижней пластине. Это положение необходимо зафиксировать с помощью гаек.
  8. Теперь следует расположить распределитель-прерыватель в приводе в такое положение, чтобы вакуум-регулятор был расположен в верхней части. Определить нахождение провода первого цилиндра, расположенного на крышке прерывателя-распределителя, можно по положению бегунка.
  9. Устанавливается момент зажигания путем поворота прерывателя за корпус, пока не разомкнуться контакты и не загорится контрольная лампочка на 12 В, которую нужно присоединить к массе корпуса и выводу распределителя с низким напряжением. Таким образом, нужно поймать момент подачи искры на 1-й цилиндр. Это положение прерывателя-распределителя нужно зафиксировать.
  10. Затем следует установить крышку трамблера, а затем последовательно присоединить высоковольтные провода к цилиндрам. Сначала присоединяется провод к 1-му цилиндру. Оставшиеся провода присоединяются в том порядке, в каком работают цилиндры (1-5-4-2-6-3-7-8).
  11. Затем подключается центральный провод на катушку.

Закончив установку, нужно проверить работу системы зажигания. Если проверяется контактная СЗ зажигания ЗИЛ 130 или 131, то нужно размыкать при проверке контакты прерывателя. БСЗ проверяется путем включения/выключения зажигания с помощью ключа.

При правильной установке момента зажигания во время разгона машины будет чувствоваться небольшая детонация, которая исчезает при достижении скорости 40-45 км/ч.

«Установка и настройка зажигания автомобиля ЗИЛ 130»

В этом ролике демонстрируется регулировка зажигания ЗИЛ 130 (автор видео – ДУ НМЦ Агроосвіта).
