Как установить зажигание на машине. Можно ли самому выставить зажигание на машине. Инструменты и материалы

Исправная система зажигания — залог стабильной и экономной работы двигателя. Конструкция ВАЗ 2106, к сожалению, не предусматривает автоматической корректировки момента и угла зажигания. Поэтому автолюбители должны знать, как самостоятельно выставить их вручную, и сделать это правильно.

Устройство системы зажигания ВАЗ 2106

Система зажигания (СЗ) бензинового двигателя предназначена для создания и своевременной подачи импульсного напряжения на свечи зажигания.

Состав системы зажигания

Двигатель ВАЗ 2106 оборудован системой зажигания батарейно-контактного типа.

В состав системы зажигания входят:

  • аккумуляторная батарея;
  • выключатель (замок зажигания с группой контактов);
  • двухобмоточная трансформирующая катушка;
  • трамблёр (распределитель с прерывателем контактного типа и конденсатором);
  • провода высокого напряжения;
  • свечи.

Зажигание включает цепи низкого и высокого напряжения. К низковольтной цепи относятся:

  • аккумулятор;
  • выключатель;
  • первичная обмотка катушки (низковольтная);
  • прерыватель с искрогасящим конденсатором.

В цепь высокого напряжения входят:

  • вторичная обмотка катушки (высоковольтная);
  • распределитель;
  • свечи зажигания;
  • высоковольтные провода.

Назначение основных элементов системы зажигания

Каждый элемент СЗ является отдельным узлом и выполняет строго определённые функции.

Аккумуляторная батарея

Аккумулятор предназначен не только для обеспечения работы стартера, но и для питания цепи низкого напряжения при запуске силового агрегата. В процессе работы двигателя напряжение в цепь подаётся уже не с аккумулятора, а с генератора.

Выключатель

Выключатель предназначен для замыкания (размыкания) контактов низковольтной цепи. При повороте ключа зажигания в замке на двигатель подаётся (отключается) электропитание.

Катушка зажигания

Катушка (бобина) представляет собой повышающий двухобмоточный трансформатор. Она увеличивает напряжение бортовой сети до нескольких десятков тысяч вольт.

Распределитель (трамблёр)

Трамблёр используется для распределения импульсного напряжения, поступающего с высоковольтной обмотки катушки на ротор устройства, по контактам верхней крышки. Это распределение осуществляется посредством бегунка, имеющего наружный контакт и находящегося на роторе.

Прерыватель

Прерыватель является частью распределителя и предназначен для создания электрических импульсов в низковольтной цепи. Основу его конструкции составляют два контакта — стационарный и подвижный. Последний приводится в движение кулачком, находящимся на валу распределителя.

Конденсатор прерывателя

Конденсатор предотвращает образования искры (дуги) на контактах прерывателя, если они находятся в разомкнутом положении. Один его вывод подключается к подвижному контакту, другой — к стационарному.

Высоковольтные провода

С помощью высоковольтных проводов напряжение поступает с выводов крышки трамблёра на свечи зажигания. Все провода имеют одинаковую конструкцию. Каждый из них состоит из токопроводящей жилы, изоляции и специальных колпачков, защищающих контактное соединение.

Свечи зажигания

Двигатель ВАЗ 2106 имеет четыре цилиндра, в каждом из которых установлено по одной свече. Основная функция свечей зажигания — создание мощной искры, способной в определённый момент воспламенить горючую смесь в цилиндре.

Принцип работы системы зажигания

При повороте ключа зажигания по низковольтной цепи начинает течь ток. Он проходит через контакты прерывателя и попадает на первичную обмотку катушки, где за счёт индуктивности его сила увеличивается до определённого значения. При размыкании контактов прерывателя сила тока моментально снижается до нуля. Вследствие этого в высоковольтной обмотке возникает электродвижущая сила, увеличивающая напряжение в десятки тысяч раз. В момент подачи такого импульса ротор распределителя, двигаясь по кругу, передаёт напряжение на один из контактов крышки трамблёра, с которого напряжение через высоковольтный провод поступает на свечу.

Основные неисправности системы зажигания ВАЗ 2106 и их причины

Сбои в системе зажигания ВАЗ 2106 случаются довольно часто. Вызваны они могут быть самыми различными причинами, но их симптомы почти всегда одинаковы:

  • невозможность запуска двигателя;
  • нестабильная работа (троение) двигателя на холостых оборотах;
  • снижение мощности двигателя;
  • увеличение расхода бензина;
  • появление детонации.

Причинами возникновения таких ситуаций могут быть:

  • выход из строя свечей зажигания (механическое повреждение, пробой, выработка ресурса);
  • несоответствие характеристик свечей (неправильные зазоры, неверное калильное число) требованиям двигателя;
  • износ токопроводящей жилы, пробой изолирующего слоя в высоковольтных проводах;
  • подгоревшие контакты и (или) бегунок трамблёра;
  • образование нагара на контактах прерывателя;
  • увеличение или уменьшение зазора между контактами прерывателя;
  • пробой конденсатора распределителя;
  • замыкание (обрыв) в обмотках бобины;
  • неисправности в группе контактов выключателя зажигания.

Диагностика неисправностей системы зажигания

В целях экономии времени и средств проверку работоспособности системы зажигания ВАЗ 2106 рекомендуется проводить в определённом порядке. Для диагностики потребуются:

  • свечной ключ на 16 с воротком;
  • головка на 36 с рукояткой;
  • мультиметр с возможностью измерения напряжения и сопротивления;
  • контрольная лампа (обычная автомобильная 12-вольтовая лампа с подсоединёнными проводами);
  • пассатижи с диэлектрическими ручками;
  • шлицевая отвёртка;
  • набор плоских щупов для измерения зазоров;
  • небольшой плоский надфиль;
  • запасная свеча зажигания (заведомо рабочая).

Проверка аккумулятора

Если двигатель совсем не запускается, то есть при повороте ключа зажигания не слышно ни щелчка реле стартера, ни звука работы самого стартера, проверку следует начать с аккумулятора. Для этого нужно включить на мультиметре режим вольтметра с диапазоном измерения 20 В и измерить напряжение на клеммах АКБ — оно не должно быть ниже 11,7 В. При меньших значениях стартер не запустится и не сможет прокрутить коленчатый вал. Как следствие, не начнут вращаться распредвал и ротор распределителя, приводящий в движение контакт прерывателя, а в катушке не будет образовываться достаточное для нормального искрообразования напряжение. Решается проблема путём зарядки аккумулятора или его замены.

Проверка выключателя

Если аккумулятор исправен и при запуске реле со стартером работают в штатном режиме, но двигатель не запускается, следует проверить выключатель зажигания. Чтобы не разбирать замок, можно просто измерить напряжение на низковольтной обмотке катушки. Для этого необходимо подключить плюсовой щуп вольтметра к выводу, обозначенному знаками «Б» или «+», а минусовой — к массе автомобиля. При включённом зажигании прибор должен показать напряжение, равное напряжению на клеммах АКБ. Если напряжения нет, следует «прозвонить» провод, идущий от контактной группы выключателя к катушке, и в случае обрыва заменить его. Если же провод целый, придётся разобрать замок зажигания и зачистить контакты выключателя или полностью заменить контактную группу.

Проверка катушки

Убедившись в том, что напряжение поступает на первичную обмотку, следует оценить работоспособность самой катушки и проверить её на предмет короткого замыкания. Делается это следующим образом.

Иногда катушка работает, но искра слишком слабая. Это означает, что вырабатываемого ей напряжения недостаточно для нормального искрообразования. В этом случае проверяют обмотки катушки на обрыв и замыкание в следующем порядке.

Если фактические значения сопротивления обмоток заметно отличаются от нормативных, катушку следует заменить. В автомобилях ВАЗ 2106 с системой зажигания контактного типа используется бобина типа Б117А.

Таблица: технические характеристики катушки зажигания типа Б117А

Проверка свечей зажигания

Чаще всего причиной неполадок системы зажигания являются свечи. Диагностируют свечи следующим образом.

Двигатель может работать нестабильно из-за неправильно установленного зазора между электродами свечей, величина которого измеряется с помощью набора плоских щупов. Регламентированная производителем величина зазора для ВАЗ 2106 с зажиганием контактного типа составляет 0,5–0,7 мм. Если она выходит за эти пределы, зазор можно отрегулировать подгибанием (отгибанием) бокового электрода.

Таблица: основные характеристики свечей зажигания для двигателя ВАЗ 2106

  • А17ДВ (г. Энгельс, Россия);
  • W7D (Германия, BERU);
  • L15Y (Чехия, BRISK);
  • W20EP (Япония, DENSO);
  • BP6E (Япония, NGK).

Проверка высоковольтных проводов

Сначала провода следует осмотреть на предмет повреждения изоляции и понаблюдать за ними в темноте при заведённом двигателе. При пробое любого из проводов в моторном отсеке будет заметно искрообразование. В этом случае провода нужно заменить, лучше все сразу.

При проверке проводов на износ токопроводящей жилы измеряют её сопротивление. Для этого к концам жилы подсоединяют щупы мультиметра в режиме омметра с пределом измерения 20 кОм. Исправные провода имеют сопротивление 3,5–10,0 кОм. Если результаты измерений выходят за указанные пределы, провода рекомендуется заменить. Для замены можно использовать изделия любого производителя, но лучше отдать предпочтение таким фирмам, как BOSH, TESLA, NGK.

Правила подключения высоковольтных проводов

При установке новых проводов следует быть очень внимательным и не перепутать порядок их подключения к крышке трамблёра и к свечам. Обычно провода нумеруются — на изоляции указывается номер цилиндра, на который он должен идти, но некоторые производители этого не делают. Если последовательность подключения будет нарушена, двигатель не запустится или станет работать нестабильно.

Во избежание ошибок нужно знать очерёдность работы цилиндров. Работают они в таком порядке: 1–3-4–2. На крышке трамблёра первый цилиндр обязательно обозначается соответствующей цифрой. Цилиндры нумеруются по порядку слева направо.

Провод первого цилиндра самый длинный. Он подключается к выводу «1» и идёт к свече первого слева цилиндра. Далее по часовой стрелке подключаются третий, четвёртый и второй цилиндры.

Проверка бегунка и контактов трамблёра

Диагностика системы зажигания ВАЗ 2106 предполагает обязательную проверку бегунка и контактов крышки распределителя. Если они по тем или иным причинам подгорели, мощность искры может заметно снизиться. Для диагностики не потребуется никаких инструментов. Достаточно отсоединить провода от крышки трамблёра, отстегнуть две защёлки и снять её. Если внутренние контакты или бегунок имеют незначительные следы подгорания, можно попробовать зачистить их надфилем или мелкозернистой наждачной бумагой. Если же они подгорели сильно, крышку и бегунок проще заменить.

Проверка конденсатора прерывателя

Для проверки исправности конденсатора потребуется контрольная лампа с проводами. Один провод подсоединяется к контакту «К» катушки зажигания, другой — к проводу, идущему от конденсатора на прерыватель. Затем, не запуская двигатель, включается зажигание. Если лампа загорелась, конденсатор неисправен и подлежит замене. В распределителе ВАЗ 2106 используется конденсатор ёмкостью 0,22 мкФ, рассчитанный на напряжение до 400 В.

Установка угла замкнутого состояния контактов прерывателя

Угол замкнутого состояния контактов прерывателя (УЗСК) — это, по сути, зазор между контактами прерывателя. Из-за постоянных нагрузок он со временем сбивается, что приводит к нарушению процесса искрообразования. Алгоритм регулировки УЗСК следующий:

  1. Отсоединяем высоковольтные провода от крышки трамблёра.
  2. Отстёгиваем две защёлки, фиксирующие крышку. Снимаем крышку.
  3. Шлицевой отвёрткой откручиваем два винта крепления бегунка.
  4. Снимаем бегунок.
  5. Просим помощника ключом поворачивать за храповик коленчатый вал до того момента, когда кулачок прерывателя встанет в положение, при котором контакты максимально разойдутся.
  6. Ели на контактах обнаружен нагар, удаляем его небольшим надфилем.
  7. Набором плоских щупов измеряем расстояние между контактами — оно должно составлять 0,4±0,05 мм.
  8. Если зазор не соответствует этому значению, шлицевой отвёрткой ослабляем два винта фиксации контактной стойки.
  9. Сдвигая стойку отвёрткой, добиваемся нормальной величины зазора.
  10. Затягиваем винты стойки контактов.

После настройки УЗСК всегда сбивается момент зажигания, поэтому его следует установить до начала сборки распределителя.

Видео: установка зазора между контактами прерывателя

Регулировка момента зажигания

Момент зажигания — это момент возникновения искры на электродах свечи. Он определяется углом поворота шейки коленвала по отношению к верхней мёртвой точке (ВМТ) поршня. Величина угла зажигания оказывает заметное влияние на работу двигателя. При слишком большом его значении воспламенение топлива в камере сгорания начнётся намного раньше прихода поршня в ВМТ (раннее зажигание), что может привести к детонации топливно-воздушной смеси. Если искрообразование будет запаздывать, это приведёт к снижению мощности, перегреву двигателя и увеличению расхода топлива (позднее зажигание).

Момент зажигания на ВАЗ 2106 обычно устанавливают с помощью автомобильного стробоскопа. Если же такого устройства нет, можно использовать контрольную лампу.

Установка момента зажигания с помощью стробоскопа

Для регулировки момента зажигания потребуется:

  • стробоскоп автомобильный;
  • ключ на 13;
  • кусочек мела или корректирующий карандаш для печатного текста.

Сам процесс установки осуществляется в следующем порядке:

  1. Запускаем двигатель машины и прогреваем его до рабочей температуры.
  2. Отсоединяем шланг от вакуумного корректора, расположенного на корпусе распределителя.
  3. Находим на правой крышке двигателя три метки (отлива). Ищем среднюю метку. Чтобы она была лучше видна в луче стробоскопа, помечаем её мелом или корректирующим карандашом.
  4. Находим на шкиве коленвала отлив. На ремне привода генератора над отливом мелом или карандашом наносим метку.
  5. Подключаем стробоскоп к бортовой сети автомобиля в соответствии с инструкцией по его эксплуатации. Обычно он имеет три провода, один из которых подключается к выводу «К» катушки зажигания, второй — к минусовой клемме аккумулятора, а третий (с зажимом на конце) — к высоковольтному проводу, идущему к первому цилиндру.
  6. Запускаем двигатель и проверяем, работает ли стробоскоп.
  7. Совмещаем луч стробоскопа с меткой на крышке двигателя.
  8. Смотрим на метку на ремне генератора. Если зажигание выставлено правильно, в луче стробоскопа обе метки будут совпадать, образуя единую линию.
  9. Если метки не совпадают, глушим двигатель и ключом на 13 откручиваем гайку, фиксирующую распределитель. Проворачиваем трамблёр на 2–3 градуса вправо. Снова запускаем двигатель и смотрим, как изменилось положение меток на крышке и ремне.
  10. Повторяем процедуру, вращая распределитель в разные стороны до тех пор, пока метки на крышке и ремне в луче стробоскопа не совпадут. По окончании работ закручиваем гайку крепления распределителя.

Видео: регулировка зажигания с помощью стробоскопа

Установка момента зажигания с помощью контрольной лампочки

Для регулировки зажигания с помощью лампы потребуется:

  • сама контрольная лампа;
  • головка на 36 с рукояткой;
  • ключ на 13;
  • свечной ключ на 16 с воротком.

Порядок работ следующий:

Видео: регулировка зажигания при помощи лампочки

Установка зажигания на слух

Если фазы газораспределения выставлены правильно, можно попробовать выставить зажигание на слух. Делается это следующим образом.

  1. Прогреваем двигатель.
  2. Выезжаем на ровный участок трассы и разгоняемся до 50–60 км/ч.
  3. Переключаемся на четвёртую передачу.
  4. Резко до упора нажимаем на педаль акселератора и прислушиваемся.
  5. При правильно установленном зажигании в момент нажатия на педаль должна возникать кратковременная (до 3 с) детонация, сопровождающаяся звоном поршневых пальцев.

Если детонация длится более трёх секунд, зажигание является ранним. В этом случае корпус трамблёра поворачивается на несколько градусов против часовой стрелки, и процедура проверки повторяется. Если детонации нет совсем, зажигание позднее, и корпус трамблёра нужно перед повторением проверки повернуть по часовой стрелке.

Бесконтактное зажигание ВАЗ 2106

Некоторые владельцы ВАЗ 2106 заменяют контактную систему зажигания на бесконтактную. Для этого приходится менять на новые почти все элементы системы, но в результате зажигание получается более простым и надёжным.

В бесконтактной системе зажигания отсутствует прерыватель, а его функцию выполняют датчик Холла, встроенный в распределитель, и электронный коммутатор. Из-за отсутствия контактов здесь ничего не сбивается, и не пригорает, а ресурс датчика и коммутатора довольно большой. Они могут выйти из строя только вследствие скачков напряжения и механических повреждений. Кроме отсутствия прерывателя, бесконтактный трамблёр ничем не отличается от контактного. Установка зазоров на нем не проводится, а выставление момента зажигания ничем не отличается.

Комплект бесконтактного зажигания обойдётся примерно в 2500 рублей. В него входят:

Все эти детали можно приобрести по отдельности. Кроме этого, потребуются новые свечи (с зазором 0,7–0,8 мм), хотя можно адаптировать и старые. Замена всех элементов контактной системы займёт не более часа. При этом основной проблемой является поиск посадочного места для коммутатора. Новые катушка и трамблёр легко устанавливаются вместо старых.

Бесконтактное зажигание с микропроцессорным коммутатором

Владельцы ВАЗ 2106, обладающие познаниями в области электроники, иногда устанавливают на свои машины бесконтактное зажигание с микропроцессорным коммутатором. Главное отличие такой системы от контактной и простой бесконтактной заключается в том, что никаких регулировок здесь проводить не нужно. Коммутатор сам регулирует угол опережения, ссылаясь на датчик детонации. Комплект такого зажигания включает:

Установить и настроить такую систему довольно просто. Основной проблемой станет поиск оптимального места для монтажа датчика детонации. Согласно инструкции, идущей в комплекте с микропроцессорной системой, датчик необходимо устанавливать на одну из крайних шпилек крепления впускного коллектора, то есть на шпильку первого или четвёртого цилиндров. Выбор остаётся за автовладельцем. Предпочтительнее является шпилька первого цилиндра, так как до неё проще добраться. Для установки датчика не потребуется сверлить блок цилиндров. Нужно будет лишь выкрутить шпильку, заменить её болтом такого же диаметра и с такой же резьбой, насадить на него датчик и закрутить. Дальнейшая сборка производится согласно инструкции.

Стоимость комплекта микропроцессорного зажигания составляет порядка 3500 рублей.

Настроить, обслужить и отремонтировать систему зажигания ВАЗ 2106 довольно просто. Достаточно лишь знать особенности её устройства, обладать минимальным набором слесарных инструментов и тщательно выполнять рекомендации специалистов.

Работа любого автомобильного двигателя зависит не только от состояния механизмов и узлов, но и правильно выставленного угла зажигания (далее — УЗ). Естественно, отечественные авто, в частности, речь пойдет о легендарных «Шестерках», не являются исключением. Этот материал позволит вам узнать о том, как выставить зажигание на ВАЗ 2106 и какие нюансы при этом следует учитывать, чтобы не допустить ошибок.

Пошаговое руководство по настройке зажигания

Как известно, в работе электронного или бесконтактного зажигания отсутствуют недостатки, характерные для контактных систем. К примеру, автолюбитель не сталкивается с регулировкой и настройкой зазора в контактной группе. Если вы не знаете, как правильно отрегулировать угол опережения по лампочке и по меткам, то ниже представлена подробная инструкция для выставления по первому цилиндру.

Рекомендуется к прочтению  Как работает система контактного зажигания автомобиля

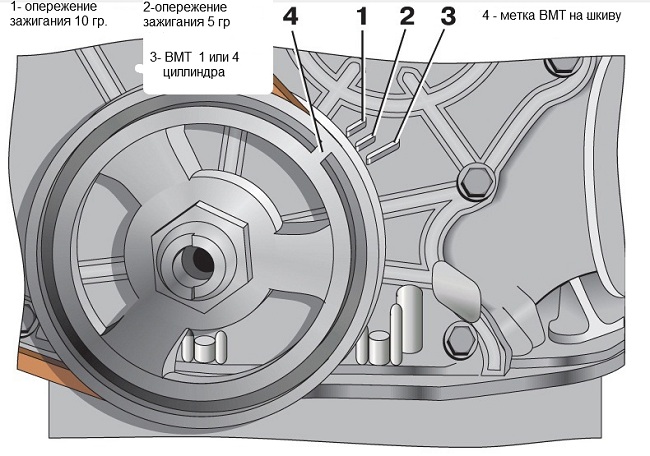

Прежде чем мы расскажем, как осуществляется выставление, ознакомьтесь с тем, что означают метки:

  • первая метка находится по ходу часовой стрелки, она значит, что УЗ составляет 10 градусов;
  • вторая, то есть средняя метка используется для регулировки УЗ на пять градусов;
  • что касается последней метки, то в соответствии с ней устанавливается УЗ, равный нулю градусов, при такой настройке горючая смесь будет воспламеняться в тот момент, когда поршень попадет в ВМТ.

Сами метки совмещаются методом вращения коленвала или воздействием на храповик. Как вариант, можно использовать специальный ключ для регулировки гайки.

Инструменты и материалы

Итак, перед тем, как настроить УЗ, вам потребуется следующее:

  • ключ для извлечения свечей;
  • специальный ключ для проворачивания коленчатого вала;
  • гаечный ключ на 13;
  • специальное устройство для контроля настройки, к примеру, это может быть вольтметр, также подойдет контрольная лампочка на 12 вольт либо стробоскоп (автор видео — Наиль Порошин).

Этапы

Итак, как регулировать УЗ своими руками:

  1. Сначала необходимо выключить зажигание, после чего открыть капот и сбросить клемму с . При помощи ключа нужно будет открутить свечу из первого цилиндра. Сделав это, технологическое отверстие к блоку цилиндров нужно будет прикрыть пальцем либо с помощью резиновой пробки.
  2. Сделав это, необходимо ключом для коленчатого вала провернуть вал вправо до того момента, пока из отверстия для свечи не начнет поступать давление. Это будет свидетельствовать о начале такта сжатия. Когда это произойдет, пробка должна выскочить, если же вы закрыли отверстие пальцем, то обязательно почувствуете, что воздух будет его выдавливать.
  3. Коленвал следует проворачивать до того момента, пока отметки на его шкиве, а также крышке ГРМ не совпадут. Здесь еще нужно учесть один момент касательно используемого топлива. К примеру, если вы заливаете в машину топливо 92 или 95, то риска на шкиве должна быть расположена напротив средней метки. Если же топливо 80 или ниже, то отметку следует совместить с длинной отметкой, которая, как сказано выше, означает ноль градусов. Затем вам надо будет отстегнуть защелки, а также демонтировать крышку распределителя.
  4. После того, как коленвал остановится, распределительное устройство следует повернуть внешним контактом к цилиндру под номером 1, в котором вы выкрутили свечу. Когда риски будут совмещены и это будет выполнено правильно, вам нужно будет провести мысленно отрезок от защелки распределительного узла — она должна проходить параллельно оси двигателя. Если это будет не так, что гайку фиксации нужно будет немного открутить, после чего провернуть устройство вверх. Саму гайку следует выставить параллельно оси мотора, для этого вам нужно будет провернуть ротор.
  5. Выполнив эти действия, нужно будет выставить сам момент. Для выполнения данной задачи вам потребуется подключить питание, то есть набросить на аккумулятор отключенную ранее клемму. Далее, используя гаечный ключ на 13, следует ослабить гайку, при помощи которой фиксируется распределительный узел.
  6. Теперь вам потребуется контрольная лампа с подключенными к ней проводами — один из контактов следует подключить к массе, а другой подсоединяется к низковольтному контакту на катушке. Затем ключ в замке нужно провернуть в положение I и активировать зажигание, включится лампочка. После этого аккуратно начинайте проворачивать трамблер слева направо до того момента, пока лампа не потухнет. В том случае, если источник освещения изначально не горел, то это свидетельствует о том, что ничего делать не нужно.
  7. После этого распределительный узел нужно будет провернуть влево, то есть в обратную сторону. Когда контролька начнет гореть, фиксирующую гайку нужно будет закрутить, это позволит зафиксировать на месте сам трамблер.
  8. Сделав это, необходимо будет отключить зажигание и установить на место крышку распределительного устройства. По сути, на этом процедура регулировки завершена, теперь вы знаете, как выставлять УЗ, но это еще не конец операции. Обязательным шагом будет диагностика выполненной работы.

Фотогалерея «Самостоятельная регулировка УЗ»

Проверка выполняется следующим образом:

  1. Сядьте за руль и запустите силовой агрегат, вам необходимо будет его прогреть до рабочей температуры. Начните движение, вам нужно разогнаться примерно до 40-50 км/ч. Когда авто разгонится до такой скорости, необходимо включить четвертую передачу и продолжить движение на ней, при этом не ускоряясь.
  2. Резко нажмите на газ. Через несколько секунд после этого из-под капота должна быть слышна детонация, стук металла об металл. Обратите внимание на то, что детонация в идеале должна прекратиться после того, как машина наберет около 5 км скорости. Если это так, то проверку можно завершать.
  3. В том случае, если детонация осталась, то нужно отрегулировать положение распределительного механизма, поскольку причина этого, вероятнее всего, заключается в слишком раннем выставленном УЗ. Если же стука металла вовсе не было, то причина, скорей всего, заключается в позднем УЗ. В первом случае трамблер необходимо прокрутить вправо буквально на 1 градус, во втором — влево, на столько же. Данная операция выполняется до того момента, пока детонация не будет продолжаться более полутора секунд.
  4. Когда настройка будет завершена, на трамблере следует отметить риску, которая демонстрирует положение средней отметки в соответствии с БЦ. Если детонация появляется вовремя и так же вовремя исчезает, то корпус распределительного устройства можно ставить на место. Процедуру регулировки можно считать завершенной (автор видео — Евгений Александрович).

Полезно знать

О необходимости регулировки момента опережения могут сообщить следующие симптомы:

  1. При работе силового агрегата появились шумы. Сильная детонация и некорректная работа двигателя может свидетельствовать о необходимости регулировки УЗ. При такой работе ДВС поршень двигатель только вверх, а возгорание происходит ему навстречу. В данном случае работа силового агрегата будет более жесткой.
  2. В выхлопной трубе появляются хлопки. Сам хлопок, вероятнее всего, идет вдогонку, а для расширения газов требуется больше времени. В тот момент, когда поршень попадает в нижнюю точку, следующий такт в работе цилиндра будет соответствовать такту выхлопа. Нужно отметить, что часть взрыва горючего попадет в глушитель, в результате чего раздастся хлопок.
  3. Увеличенный расход бензина также может свидетельствовать о необходимости регулировки. Если момент опережения будет выставлен слишком поздний, то динамика транспортного средства в целом снизится. А для разгона мотору потребуется больше горючей смеси, что отражается на расходе горючего.

Настроить или выставить зажигание посчитаем это одним и тем же. Пока.
Обычно “проблема” видится так. Чтобы не придумывать никаких отвлечённых историй, возьмём первую, которая уже есть. История с сайта Azlk-team.ru.
Это даже не история, а простой вопрос.

Далее в теме будут свои ответы, я попробую обьяснить каким это занятие по установке зажигания вижу сам. Чтобы понять, что ответов на вопрос будет много и они могут быть разными, приведём один из них.

Вроде есть ответ, но он добавляет ещё несколько новых вопросов. Каждый находит для себя удобный способ установки начального момента зажигания исходя из того, что знает сам по этой теме. Я буду писать немного по своему. Отдельно стоит выделить. Это производится установка зажигания при работе двигателя на холостых оборотах . Т.е правильно выставляем заэигание и выбираем для этого режим оборотов “холостые и не более”. Так всегда принято.

Запись не окажется короткой и её в один раз не составить.
Сначала как бы ответил на вопросы сам. Но и это тоже не будет полным ответом. Проще начать по пунктам, а потом остальное.
………….
1. Ваккумник не нужно снимать на время выставления зажигания (снимать – значит снимать с него трубку и исключать его работу).
Но. Необходимо предварительно проверить на холостых оборотах он меняет при этом обороты двигателя или нет. Если не меняет, значит можно и нужно регулировать зажигание с ним и это правильно.
Если меняет обороты (т.е снимаем трубку – обороты падают, ставим трубку обратно – обороты возрастают), тогда увы, есть проблема. Проблема будет называться “вакуумник неправильный, надо его заменить”.
Будем выставлять зажигание уже с подсоединённым вакуумником, зная, что это уже неправильно. Но другого выхода пока нет.

2. Использование стробоскопа.
Скажу страшную вешь, но для выставления начального момента зажигания он не обязателен. Можно обойтись без него и без ламп. Но с ним проще и быстрее. Почему он необязателен …
Мы всё равно после “точного выставления зажигания по стробоскопу ” с вероятностью 90% будем его сдвигать в сторону. В какую сторону – это покажет только езда. Чаще – в сторону более раннего. , если машина на ходу подтупливает. Но иногда и в сторону позднего – когда “пальцы “на ходу подзвякивают.

3. ” Инструкция и особенно для бесконтактного…”.
Нет разницы – контактное зажигание или бесконтактное – принцип один.
Инструкция может быть, но лучше, если она окажется с предварительными обьяснениями.
Дальше основной текст. Пока ничего конкретного не написали.
— Как выставить “на слух”
— Как выставить по лампочке (только контактная система зажигания)
— Как выставить без лампочки, на “искру”
— Как корректировать “на ходу”. Это не совсем случай “етвёртая передача и утопленная педаль газа”. Хотя это тоже не даст сильно ошибиться.
Далее возможно ответ, почему не помогает ни один способ и не помогает стробоскоп.
Пойдём по второму кругу.
1.Вакуумник на холостых оборотах не должен начинать работать, поэтому пусть и остаётся подключенным. Что же делать, если он работает (меняет обороты при его подключениии). Надо готовиться его просто поменять, он проблемный. В нём стоит слишком мягкая пружина и минимальный вакуум на холостых оборотах уже заставляет её сжиматься и тянуть за собой смещение зажигания. Ещё стоит рассмотреть вопрос – туда ли подсоединён второй конец трубки, идущей от вакуумника к карюратору. Она идёт только на минимальное отверстие в камере карбюратора. Сейчас (на холостых оборотах) это отверстие изнутри колодца карбюратора закрыто (без подробностей) торцом дроссельной заслонки или эта заслонка всё равно ниже и закрыта (большого разряжения нет) . Когда изменится положение заслонки (педаль газа будет нажата) тогда и появится первый сильный вакуум, действующий через трубку на пружину вакуумного регулятора.

2. Попробуем при установке зажигания обойтись без стробоскопа.
— на контактной системе можно использовать “лампочку”. Т.е один конец автомобильной переноски навесить на клемму сбоку трамблёра, а второй на массу. Снимаем крышку с контактного трамблёра, включаем зажигание, рукой вправо (по часовой) убирает люфт хода бегунка и крутим трамблёр по часовой до момента загорания нашей лампочки.
В литературе это написано так (чтобы никому не ошибиться)

…поворачивать корпус распределителя против часовой стрелки до замыкания контактов прерывателя. При этом контрольная лампа должна погаснуть. Взявшись пальцами руки за бегунок, приложить к нему небольшое усилие в направлении хода часовой стрелки (для устранения зазоров в механизме привода) и в этом же направлении осторожно поворачивать корпус распределителя до момента загорания контрольной лампы…

Вообщем, инструкция в литературе такая, но я так давно не делал, поэтому проверяюсь на первоисточнике.
Проверка именно такая. Это будет момент для фиксирования трамблёра. Трамблёр зафиксирован, нажимаем на контакты контактной группы. Лампочка при каждом нажатии должна гаснуть, отпускаем – загорается. Значит всё сделали по книжке, одеваем крышку, заводим двигатель.

Способ “универсальный”, но на своём бесконтакном не приходилось пользоваться. У меня машина заводится.

Раньше так поступал.
Выкручиваем первую свечу (или просто берём новую) и сажаем её на высоковольтный провод первого цилиндра. Кладём подключенную свечу на клапанную крышку. Включаем зажигание и при полумраке (или полной тишине) крутим заводной рукояткой или большим ключём храповик двигателя. Когда метка зажигания окажется близко, крутим медленнее и ждём момента когда проскочит еле заметная искра или услышим её слабый щелчёк.
Останавливаемся и смотрим на положение нашей метки на шкиве. Дошла она до своего места (напротив штифта) или не дошла. Если не дошла, значит искра проскочила слишком рано и нам надо повернуть трамблёр против часовой, т.е в сторону опаздывания зажигания. И наоборот….
Можно чуть повернуть трамблёр и повторить практически два оборота. Тогда искра опять проскочит.
Как вышло, так и вышло. На третью попытку проверки у меня обычно не хватало силы искры. Я заводил двигатель на пару минут, накапливал мощность искры и тогда опять продолжал “поиски” .
Абсолютно то же самое, если просто держать наконечник свечного провода на минимальном расстоянии от массы (кузов или клапанная крышка). Но это не удобно, хотя искра более заметна (и тем более очень чувствительна для рук).

Как без лампочки, по ощущения или на слух. Ставим трамблёр в приблизительно правильное положение и заводим двигатель. Если не сразу заводится – проворачиваем трамблёр по часовой на 5мм (это всё смотреть сверху). Опять заводим. Завелась сразу – хорошо. Выключаем двигатель и делаем метку на корпусе (мелким зубилом или отвёрткой, или делаем царапину на корпусе трамблёра и на части посадочного места, в которую трамблёр вставлен). Теперь знаем, что в таком положении у нас двигатель всегда заведётся.
Сдвигаем трамблёр на 3-5 мм ещё по часовой (это делаем ещё более ранее зажигание). Пробуем заводить. Надо в регулировках попробовать определить “наш предел”. Если теперь заводим и двигатель периодически как – будто во что то “утыкается”, значит у нас именно сейчас стоит слишком ранее зажигание. Ранняя искра толкает поршни назад, хотя они ещё и не дошли до своего верхнего положения. Это не допустимо, просто отмечаем себе новое положение трамблёра и в такое положение запоминаем, оставлять его таким никогда его не будем.
Ищем оптимал между “никогда не будем” и “двигатель заводится сразу”.

Дальше всегда нужна проверка и уточнение зажигания на ходу. Имеет значение проворот положения трамблёра в каждые 2 мм. Поэтому нам и нужна хорошая отметка положения трамблёра – зубилом или отвёрткой.
Проверяем зажигание на полностью прогретой машине. Не обязательно искать звон “пальцев” от нажатой педали на четвёртой передаче на скорости 40км/час. Это больше пожоже на насилие техники, хотя она, конечно металлическая и всё выдержит. Звон продолжительный или короткий – это не главное. У нас трамблёр уже приблизительно стоит правильно, осталось подкорректировать его положение на 2-3мм. Сами поймёте, когда лучше тянет и не звенит. И когда, наоборот тяга чуть хуже и машина немного подтупливает .
Можете для себя попутно отмечать работу двигателя на “слух”.
Если раскрутили двигатель и переключаемся на следующую передачу, то в этот момент имеем два крайних “неправильных” проявления звука.
а) Двигатель не хочет сбрасывать быстро обороты. Мы не газуем, а он ещё не отреагировал на сброс, обороты держатся ещё какое то время. Значит стоит слишком позднее зажигание.
б) Двигатель моментально теряет обороты при сбросе педали газа, плюс позвякивание при разгоне – это означает, что стоит немного раннее зажигание.
Но это последнее “на слух” больше для “наших знаний”, для убеждения самих себя, в том, что мы и ранее не ошибались.
Теперь всю “теорию” проверяем на деле и

обогащённые знаниями, далее пытаемся понять. Почему в отдельных случаях не помогает ни один из этих способов. И не помогает даже мастер со стробоскопом.
Об этом обязательно, но чуть позже.

Добавлено 11 декабря Пока не готов подробно. Основное положение —
— бывают трамблёры, которые не позволяют выставить зажигание. такое, чтобы всё устраивало . Одновременно – лёгкий запуск, тяга на низах, отсутсвие “звона”, отличную динамику на максималке.
Поэтому и пытаются крутить трамблёр вправо -влево, не имея результатов.
Выхода только два:
1. Купить другой трамблёр.
2. Отрегулировать (или настроить) трамблёр. С этим вторым понятием сложнее. Многие не в него не верят.
….
Ещё, для зимы стоит добавить, что иногда имеет смысл зажигание сделать чуть позже, с потерей динамики.
Но это когда сильные морозы и аккамулятор слабый, ему трудно преодолевать минимальное “утыкание” при заводке.

Пока нет схожих записей

Что такое угол опережения зажигания — он же УОЗ? Это некая атрибутика древних автомобилей или же нечто незыблемое, сродни всемирному тяготению? Большинству современных автовладельцев это неведомо. Всеми системами автомобиля управляют многочисленные контроллеры, а потому своевременное искрообразование в цилиндрах двигателей целиком на их совести. Между тем по стране бегает огромное количество , незнакомых с процессорами и прочими чипами. Поэтому вопросы типа «Как отрегулировать УОЗ?» звучат по сей день.

На технические вопросы отвечать всегда приятно. Но сначала придется вспомнить некоторые «зажигательные» термины.

Терминология

Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на . Часто его называют трамблером .

Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Когда и зачем нужно настраивать зажигание?

Сначала немножко теории. Если бы рабочая смесь в цилиндрах сгорала мгновенно, то проблем с опережением не было бы в принципе. Поджигай ее в верхней мертвой точке — и все окей. Но смесь сгорает не мгновенно: ей требуются миллисекунды. При этом реальная частота вращения коленчатого вала, конечно же, непостоянна. Поэтому нельзя тупо поджигать смесь в одно и то же время при разных режимах работы мотора: она будет сгорать либо слишком рано, либо чересчур поздно. Итог всегда будет неутешительный — двигатель плохо тянет, греется, неустойчиво работает, детонирует и т.п.

В частности, если начать «искрить» слишком рано (большой УОЗ ), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность , он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (малый УОЗ ) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно , поскольку догорание смеси будет идти на протяжении всего такта расширения.

Рекомендуется к прочтению  Причины пропуска зажигания в инжекторных двигателях

Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на . Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.

Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.

Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.

Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.

Если есть вопросы — задавайте!

Надо сказать «как выставить зажигание на ВАЗ 2106» — это достаточно распространенный вопрос. О том, как это сделать, и что для этого нужно, в статье.

Начнем с того, что на инжекторе выставить зажигание просто нельзя. В данной системе имеется блок управления двигателем, который, судя по показателям с датчика фаз и датчика положения коленчатого вала подает напряжение в систему зажигания. Поэтому отрегулировать зажигание на инжекторе нельзя. Вообще никак.

Как понять, что надо выставить зажигание

Есть несколько косвенных признаков, на которые стоит посмотреть. Конечно, если двигатель не заводиться, то выставить зажигание – это первое, что приходит в голову, если конечно свечи мокрые. Рассмотрим основные симптомы, которые указывают но необходимость установки зажигания.

Признаки того, что требуется установка зажигания:

  • Повышенный расход топлива. Конечно, это может быть следствием неправильной регулировки карбюратора, но бывает и так. Например, при позднем зажигании динамика автомобиля падает, для достижения прежнего разгона требуется большее количество горючей смеси.
  • Потеря динамики. При позднем зажигании взрыв идет «вдогонку» поршню, который уже пошел вниз под действие инерции маховика.
  • Выстрелы в глушитель. Когда взрыв происходит вдогонку, расширение газов занимает какое-то время. Если поршень уже дошел до нижней мертвой точки, то следующим идет такт выхлопа. А значит часть взрыва топлива передастся в выхлопную систему, отсюда и хлопки.
  • Повышенная шумность работы двигателя. Установка зажигания на ВАЗ 2106 потребуется, если двигатель начал заметно «тарахтеть» и трястись. В таком случае поршень еще идет вверх, а взрыв уже происходит ему навстречу. Это делает его работу очень жесткой, неприятной на слух, сразу заметно.

Как выставить зажигание на ВАЗ 2106 – порядок действий

  • Первая метка по ходу движения – это опережение угла зажигания на 10 градусов. Опережение угла – это корректировка на скорость горения топлива. Так вот, 10 градусов – это метка для 72 бензина.
  • Дальше идет средняя метка – опережение на 5 градусов. Она для 80 бензина.
  • Последняя, короткая метка – это опережение в 0 градусов. Это значит, что смесь будет зажигаться точно в момент, тогда поршень находится в верхней мертвой точке.

После того, как установка метки зажигания завершена, надо сразу установить необходимый зазор в контактах, естественно, там где они есть. Для этого снимаем бегунок распределителя и откручиваем фиксирующий винт прерывателя.

Перед тем как установить зазор, желательно наждачной бумагой (600-800) зачистить контакты

Зазор между контактами прерывателя в разомкнутом состоянии должен составлять 0,35-0,40 мм. Для этого нужен будет плоский щуп.

Ну вот, сейчас переходим непосредственно к установке зажигания ВАЗ 2106. Откручиваем крепление распределителя (гайка на 13), после чего вытаскиваем его из корпуса.

Теперь надо вставить трамблер на место, учитывая несколько обязательных моментов:

Установка зажигания на

Установка момента зажигания для любого транспортного средства является очень важным параметром, игнорирование которого приведет к сбою в работе некоторых систем. Как произвести данную операцию? Обо всем этом и не только – далее в нашей статье.

Основания для регулировки

Например, при неправильно настроенном зажигании запустить двигатель можно будет только с трудом, также увеличится расход топлива и произойдет потеря мощности. В иных случаях неправильно установленное зажигание приводило к перегреву двигателя или детонации. Поэтому регулировка является одной из составляющих текущего ремонта автомобиля. В настоящее время существует множество способов установить зажигание на автомобили. Зажигание для машин устанавливается как с помощью стробоскопа, так и без него.

Чтобы произвести настройку с помощью стробоскопа, необходимо подготовить стробоскоп, автомобильный набор инструментов, диэлектрические перчатки.

Проводить мероприятие по выставлению зажигания следует на открытом пространстве, без видимых помех в виде солнечных лучей. Стробоскоп должен быть в исправном состоянии, без механических повреждений, так как при проведении работ можно получить поражение током.

Этапы работ

Установка момента зажигания стробоскопом довольно проста. Надо:

  1. Внимательно ознакомиться с инструкцией по безопасным работам с устройством.
  2. Заглушить двигатель.
  3. Подключить с помощью специальных зажимов прибор к АКБ со строгим соблюдением полярности.
  4. Прикрепить сигнальный кабель к проводу свечи первого цилиндра, для образования связи с устройством.
  5. При работе необходимо предотвратить попадание проводов во вращающиеся агрегаты.
  6. Найти белые метки на шкиве коленвала (или маховике) и корпусе двигателя.
  7. Установить рычаг КПП на нейтралку.
  8. Запустить мотор.
  9. Воспользовавшись диэлектрическими перчатками и дождавшись стабилизации холостого хода, слегка ослабить болт крепления поворотов трамблера.
  10. С помощью лампы стробоскопа подсветить ранее найденные метки.
  11. Медленным вращением корпуса трамблера добиться совпадения отметок.
  12. Заглушить мотор.
  13. Отключить прибор.
  14. Зафиксировав корпус трамблера, следует испытать транспортное средство.

Прибор-заменитель стробоскопа

Благодаря использованию данного аппарата произвести настройку зажигания довольно легко. Но случаются ситуации, когда необходимо произвести настройку угла опережения без данного устройства. Установка момента зажигания без стробоскопа также возможна. В таком случае водителю не стоит отчаиваться, ведь можно воспользоваться обычной неоновой лампой. Правда, придется производить работы в более темное время суток. Запрещается проводить работы по выставлению угла зажигания в закрытом пространстве. Выхлопные газы могут стать источником смертельного отравления. Дополнительно при проведении ремонта потребуется фонарик средних размеров для того, чтобы обезопасить себя от попадания в работающие узлы автомобиля. Прибор, который будет заменять стробоскоп, следует сделать самостоятельно. Для этого необходимо взять кусок пластиковой трубы 15 мм и с одной стороны закрепить собирающую линзу. Внутрь трубки нужно поместить неоновую лампу типа ТН-0,3. Можно использовать и другой тип. Главное, чтобы она подходила по яркости. От лампы необходимо вывести два провода, один из которых будет подключаться к массе автомобиля, а второй наматываться на высоковольтный провод свечи первого цилиндра. Необходимо намотать поверх изоляции 10 витков. Провода должны быть с толстой стенкой изоляции, при этом к лампе они не прикручиваются, а припаиваются. При работе с самодельным прибором, нельзя его держать в руках, так как может произойти пробой изоляции высоковольтного провода свечи и в итоге можно получить серьезную травму. Устройство следует разместить на удобном месте, чтобы свет от неоновой лампы, пройдя через линзу, попал на отметку. Таким образом происходит установка момента зажигания на двигателе.

При работе по выставлению угла опережения нельзя допускать искрения в подкапотном пространстве.

Работа по настройке зажигания зависит от марки двигателя. Установка момента зажигания без использования стробоскопа проводится по такому же принципу, как и с использованием его:

  1. Нужно завести двигатель, предварительно включив нейтральную передачу.
  2. Затем смотря за смещением отметок потихоньку крутить крышку трамблера.
  3. При совмещении меток процесс стоит остановить.

На заметку. Необходимо помнить, что освещаемая деталь импульсным светом кажется статичной.

Проверка зажигания на дизельных агрегатах

Дизельные двигатели почти не отличаются от бензиновых некоторыми свойствами, однако также требовательны к выставлению зажигания. Установка момента зажигания «Фольксваген Т-4» станет основным примером для рассмотрения ремонтной работы. Предварительно работы будут проводиться с использованием стробоскопа и тахометра. Регулировка производится сразу после установки распределителя зажигания в том случае, когда значение угла опережения зажигания на холостом ходе не соответствует требуемым показателям.

  1. Если в автомобиле имеется кондиционер, необходимо его отключить. Двигатель, в свою очередь, следует прогреть до среднерабочих норм, то есть температура ОЖ должна составлять 80 градусов.
  2. После прогрева необходимо остановить работу мотора.
  3. Далее тахометр соединяется с 1-й и 15-й клеммой катушки зажигания. Зажигание в этот момент должно быть отключено.
  4. Стробоскоп подключает по правилам полярности к аккумуляторной батарее. Отдельный зажим подключается к В/В проводу первого цилиндра.
  5. Далее с клапана регулировки давления нужно демонтировать шланг, для вентиляции двигателя. Отводить шланг стоит так, чтобы в итоге в него попадал только чистый воздух.
  6. Далее нужно запустить двигатель, поочередно дав ему поработать как на холостых оборотах, так и повышенных. Как только сработает вентилятор, нужно оставить в работе только холостые обороты.
  7. Отключить 2-полюсной разъем датчика температуры ОЖ. Однако, отключение его может спровоцировать остановку двигателя. В таком случае при повторном запуске разъем следует установить на место. Если этого не сделать регулировка момента зажигания будет проведена неправильно.
  8. Если при отключении штекера датчика двигатель не остановился, необходимо дать ему поработать на повышенных оборотах.
  9. Свет лампы стробоскопа следует направить в картер. Чтобы избежать поражения от вентилятора, его предварительно отключают.
  10. Если при вспышках риска момента будет соответствовать метке, то проводить регулировку зажигания не нужно.

Регулировка зажигания на дизельных агрегатах

В иных случаях может потребоваться установка момента зажигания. Для этого достаточно немного открутить стопорный винт и установить положение распределителя таким образом, чтобы метка совпала с риской. Затем следует затянуть стопорные винты. Затягивание их нужно проводить с использованием динамометрического ключа, чтобы контролировать силу затяжки. Показатель затяжки должен быть равен 25 Н/м.

После этого необходимо подключить датчик температуры и резко нажать на педаль газа три раза. Потом снова посмотреть на совпадение отметок. При положительном стечении обстоятельств измерительные приборы следует убрать. Не стоит забывать об отключенном ранее приводе вентилятора.

Установка момента зажигания — карбюратор

На автомобилях ВАЗ установка момента зажигания проводится совсем просто. С регулировкой сможет справиться даже начинающий автолюбителей. Двигатель, как и в любом случае, следует заглушить. Далее нужно установить положение поршня 1-го цилиндра в ВМТ, предварительно открутив и вынув свечи, а открытые отверстия, заткнув ватой. Далее совмещаются метка КВ и риска на крышке ДВС. Совмещение производится проворачиванием коленвала с помощью спецключа на 38 по часовой стрелке. Как только ваты будет вытолкнута из отверстий, вал крутят медленно, до совмещения рисок. Стоит помнить, что на автомобилях ВАЗ имеются три отметки, которые соответствуют опережению зажигания. Например, первая риска говорит о 10 градусном угле опережения зажигания, вторая равна 50, а третьей соответствует нулевой градус. Автомобиль ВАЗ 2107 с карбюраторным мотором может работать как на 92, так и на 95 бензине. Поэтому для данных видов топлива следует произвести настройку зажигания. Для этого нужно выбрать опережение угла на 5 градусов. После этого необходимо установить свечи на место.

Установка момента зажигания (ВАЗ-2107 карбюратор — не исключение) на этом не заканчивается. Далее нужно взять рожковый ключ на 13 и слегка открутить гайку распределителя зажигания. Можно использовать обычную лампочку либо взять вольтметр. Один провод подключается к массе, второй к низковольтному отводу катушки. После этого нужно включить зажигание автомобиля и потихоньку поворачивать крышку, пока не загорится лампа, или вольтметр не укажет напряжение. Далее необходимо подтянуть крепежную гайку. На этом установка момента зажигания для автомобилей с карбюратором закончена.

Проверка работоспособности

Установка момента зажигания ВАЗ-2106 проверяется простым способом: необходимо разогнать автомобиль до скорости в пределах 40-50км/ч, включить четвертую передачу и резко нажать педаль газа. Если регулировка зажигания была проведена правильно, в этот момент должны появиться характерные стуки на протяжении нескольких секунд. Если же детонационных постукиваний не было слышно, нужно провернуть корпус трамблера по часовой стрелке и выставить зажигание снова.

Установка момента зажигания – как справиться даже чайнику? + видео

Установка момента зажигания может стать чуть ли не решающим шагом, ведь он влияет на корректность работы всей системы запуска. Разберемся, что следует помнить, приступая к работе самостоятельно.

Данный параметр указывает на время, когда происходит поджигание горючей смеси. А определяется оно положением коленчатого вала во время подачи на свечи зажигания импульса с опережением относительно ВМТ (верхней мертвой точки), и измеряется в градусах. Для того чтобы рабочая смесь полностью сгорела в цилиндре, необходимо некоторое время, поэтому если поджигание смеси будет осуществляться в тот момент, когда поршень пребывает в самом верхнем положении (ВМТ), то ее сгорание будет происходить на тактах расширения и выпуске. Это не сможет обеспечить эффектное давление на поршень.

Таким образом, точку зажигания следует подбирать на опережение, дабы на ВМТ приходилось максимальное давление. Значение этого момента зависит от ряда параметров, среди них: количество оборотов движка, качество горючей смеси (обедненная или обогащенная), ее фракционный состав.

Следует также отметить, что не редко в бензиновых двигателях, даже при оптимальных углах, может возникнуть детонация, поэтому нужно устанавливать угол опережения немного больше.

Чем чревата неправильная регулировка момента зажигания?

В современных моторах регулировка момента зажигания осуществляется автоматически посредством специальной программы. Таким образом, этот показатель постоянно передвигается в более раннюю сторону на доли градусов, и как только появляются первые предпосылки детонации, программа передвигает точку зажигания в позднюю сторону на несколько градусов, и данный процесс повторяется по кругу.

Если установить угол опережения неправильно, то это приведет к неустойчивой работе двигателя во время холостого хода, будет затруднителен его пуск, повысится расход топлива, а также это негативно отразится и на развиваемой мощности.

Очень большой угол может привести к детонации двигателя, последствиями которой может быть аварийное повреждение движка. Исходя из всего вышесказанного, становится понятно, что информация о том, как установить момент зажигания своими силами, довольно актуальна и поможет сохранить семейный бюджет, а также продлить срок службы автомобиля.

Предложим примерную инструкцию этой операции. Первым делом снимается свеча зажигания, а образовавшееся отверстие плотно прикрывается пальцем. Затем нужно повернуть специальным ключом коленвал до начала сжатия в первом цилиндре, в это время из свечного отверстия будет выходить воздух. Далее необходимо совместить метку, расположенную на шкиве, обозначающую положение ВМТ, с меткой, которая соответствует 5°, в случае если используется 92 или же 95 бензин.

Если же октановое число топлива менее 92, тогда ВМТ совмещается с меткой 0°.

Ротор распределителя располагается наружным контактом (соответствующим 10°) в сторону первого цилиндра, а линия, которая проходит через пружинные защелки, должна быть параллельно осевой линии мотора. В случае, если установить распределитель таким образом не удается, необходимо отвинтить гайку, посредством которой он крепится к устройству воспламенения, и, поворачивая валик, установить его в необходимом положении. Далее нужно закрепить его, но при этом не стоит затягивать гайку до конца.

Теперь разбираемся дальше, как выставить момент зажигания. Следует подсоединить вольтметр или же контрольную лампу к катушке зажигания, при этом ее вывод должен быть соединен с низковольтным выводом самого распределителя. Второй контакт вольтметра соединяется с «массой». Дальше включаем зажигание и по часовой стрелке поворачиваем корпус прерывателя, пока не загорится контрольная лампа. Достигнув момента, когда вольтметр покажет напряжение, затяните крепежную гайку.

Выключив настроенный механизм, необходимо установить на прежние места все снятые детали, при этом необходимо соблюдать момент затяжки свечей зажигания. И последний этап – проверка. Осуществляется она довольно просто: разогнав авто на ровном горизонтальном участке до 45 км/ч, включите четвертую передачу, в этот момент на несколько секунд должна возникнуть детонация, которая постепенно утихнет. Если ее нет, значит, зажигание позднее, ну, а в случае, когда она долго не проходит – раннее.

Как выставить зажигание на Ваз 2106 карбюратор — правильная установка момента по меткам, лампочке и на слух, проверка регулировки

Работа двигателя напрямую зависит от исправности систем зажигания и подачи топлива. Они определяют мощность мотора, расход топлива, приёмистость, лёгкость пуска. Сбой в настройке момента зажигания карбюраторного двигателя приводит к появлению детонации, калильному зажиганию, увеличению температуры выхлопа и быстрому выходу агрегата из строя. Существует несколько способов, как выставить зажигание на ВАЗ 2106. Все они просты и доступны начинающему автолюбителю.

Устройство системы зажигания на классических двигателях ВАЗ

Моторы, устанавливаемые на ВАЗ 2106, отличаются рабочим объёмом, но имеют одинаковую конструкцию. Трамблёр, детали ГРМ, передняя крышка с метками и шкив коленвала взаимозаменяемы при ремонте. Встречается контактная (КСЗ) и бесконтактная (БСЗ) системы зажигания. В первом случае размыкание контактов происходит механическим способом при повороте вала трамблёра на 900. Во втором варианте применён датчик Холла и контроллер, позволяющий точно определять момент подачи искры в цилиндры.

Простейшая контактная система состоит из следующих элементов:

  • Замок зажигания, он же выключатель;
  • Катушка зажигания с двумя обмотками для получения высокого напряжения;
  • Механический прерыватель, размыкающий первичную обмотку катушки в нужный момент;
  • Ротор и контактная крышка для распределения напряжения к свечам зажигания;
  • Центробежный и вакуумный регуляторы;
  • Транзистор для снижения силы тока в первичной обмотке и продления срока службы;
  • Свечи зажигания;
  • Высоковольтные провода.

Схема контактного зажигания: 1 — генератор, 2 — замок зажигания, 3 — распределитель зажигания, 4 — кулачок прерывателя, 5 — свечи зажигания, 6 — катушка зажигания, 7 — аккумуляторная батарея

Принцип работы любой системы зажигания выглядит следующим образом. В момент, когда поршень в цилиндре находится в верхнем положении и максимально сжимает топливную смесь, происходит размыкание обмоток катушки. Высокое напряжение через крышку-распределитель попадает по высоковольтному проводу к соответствующей свече зажигания, на электродах которой возникает мощная искра. Происходит воспламенение. Этот процесс называется рабочим ходом поршня.

С увеличением оборотов двигателя угол опережения зажигания (УОЗ) изменяется, а центробежный регулятор делает угол оптимальным. Вакуумный регулятор смещает угол в зависимости от разрежения во впускном коллекторе. Это позволяет добиваться оптимальной мощности на всех режимах работы двигателя.

Регулировка зажигания на машине требуется после ремонта двигателя или снятия трамблёра. Как и любая механическая система, он имеет свойство изнашиваться, появляются характерные симптомы:

  • Двигатель не заводится или работает с перебоями. Если бензин поступает в карбюратор, то причина кроется в неправильной настройке угла зажигания или смещении меток на цепи ГРМ.
  • Снижение динамики разгона и ухудшение эластичности мотора. Воспламенение смеси происходит не в оптимальное время, поэтому КПД снижается.
  • Увеличение расхода топлива. Это бывает при позднем зажигании, когда для получения прежней динамики приходится активнее нажимать на педаль газа. Часть бензина не успевает сгорать и вылетает в выхлопную трубу.
  • Позднее зажигание является причиной хлопков в глушителе, когда воспламенение несгоревшей топливной смеси происходит в момент открытия выпускного клапана.
  • Жёсткая работа двигателя возможно при раннем воспламенении бензина в цилиндрах. Взрыв в момент недохода поршня до ВМТ является причиной характерного тарахтящего звука и звона.
Рекомендуется к прочтению  Система зажигания является необходимой частью автомобиля, Все про авто

Внимание! Позднее зажигание часто становится причиной прогара выпускных клапанов, которые в этот момент перегреваются.

Обнаружив неисправность, следует проверить правильность установки зажигания на ВАЗ 2106, а при необходимости отрегулировать его. Для работы понадобится свечной ключ, ключ на «13», лампочка или стробоскоп, пластинчатый щуп.

Инструкция по выставлению зажигания ВАЗ 2106

Разберём 3 известных способа регулировки угла зажигания на двигателях ВАЗ.

При помощи стробоскопа (по меткам)

Данный способ позволяет очень точно выставить зажигание по меткам, и не требует снятия трамблёра и клапанной крышки. Весь процесс регулировки занимает 5 минут. Стробоскоп возможно найти в любом автомагазине. Порядок действий следующий:

  1. На заглушённом автомобиле ослабляем гайку крепления трамблёра, предварительно сделав на его корпусе отметку начального положения;
  2. На передней крышке двигателя находим две короткие и одну длинную метку, очищаем их от грязи и масла;
  3. Подключаем минусовой провод стробоскопа к «массе» двигателя, плюсовой — к катушке зажигания, а специальный зажим — на высоковольтный провод первого цилиндра;
  4. Пускаем двигатель и включаем стробоскоп. Свет от его лампы, направленный на шкив, покажет истинное положение момента зажигания;
  5. Медленно поворачивая корпус трамблёра, добиваемся совмещения метки на шкиве коленвала и приливов на передней крышке;
  6. Проверяем обороты двигателя по тахометру и при необходимости регулируем холостой ход на карбюраторе;
  7. Затягиваем гайку фиксации трамблёра.

Метку «4» на шкиву необходимо совместить с нужной вам меткой на крышке. Метка «1» соответствует углу в 100, «2» — 50, «3» — 00

Метки имеют значение в 00, 50 и 100 относительно верхней мертвой точки (ВМТ). Для правильной работы на 92 бензине выбирают опережение 0 градусов.

Установка по лампочке

Если под рукой не оказалось стробоскопа, а зажигание требуется выставить точно, рекомендуют использовать простую автомобильную лампу на 12 вольт. К ней припаивают два провода с зачищенными контактами. Настройку производят в такой последовательности:

  1. Выкрутить свечу из первого цилиндра;
  2. С помощью храповика или подходящего ключа вращаем коленвал до начала такта сжатия в первом цилиндре;
  3. Совмещаем метки на шкиве коленвала с приливами на корпусе крышки, для 92 бензина выбираем среднюю или последнюю короткую;
  4. Снимаем крышку трамблера, отметив при этом положение бегунка на роторе напротив первого цилиндра;

После снятия крышки трамблёра необходимо отметить положение бегунка на роторе напротив первого цилиндра

Совет! Вместо сигнальной лампы используют вольтметр, который подключается аналогичным образом. Вращением корпуса трамблёра ищем положение, в котором напряжение отсутствует.

Быстро настроить примерное положение трамблера возможно и без всяких приборов. Потребуется немного терпения и хороший слух. Этот способ применим только при условии исправности карбюратора и ГРМ. Действуем таким образом:

  • Пускаем двигатель, даём прогреться до рабочей температуры, ручка дроссельной заслонки в карбюраторе должна быть утоплена;
  • Немного ослабляем крепёж трамблёра и начинаем его аккуратно поворачивать;
  • При повороте на большие углы двигатель будет глохнуть или наоборот увеличивать обороты;
  • Необходимо добиться ровных холостых оборотов в диапазоне 700-800 об/мин без посторонних стуков и детонации;
  • В таком положении фиксируем распределитель.

Такая регулировка на слух требует проверки на дороге или стробоскопом, но для первичной настройки — это оптимальный вариант.

Видео: как выставить зажигание на ВАЗ 2106

Как установить бесконтактное (электронное) зажигание

Установка электронного зажигания – это самый простой способ улучшить работу мотора. Замена на бесконтактную систему даёт такие преимущества:

  • Уверенный холодный пуск;
  • Стабильная работа двигателя на любых оборотах;
  • Высокая надёжность;
  • Увеличивается срок службы свечей зажигания;
  • Мощная искра;
  • Не требуется регулировка зазора и центробежного регулятора.

В состав готового набора входит трамблёр с датчиком Холла, специальная катушка зажигания и коммутатор. Высоковольтные провода возможно оставить и старые.

Электронная система зажигания включает в себя: катушку зажигания, трамблёр, коммутатор и комплект проводов

Чтобы установить бесконтактное зажигание взамен старого нам потребуется ключ на «13» и на «10», два винта для крепления коммутатора и стробоскоп для настройки угла опережения.

Порядок выполняемых работ:

  1. Подводим шкив коленвала к метке на крышке двигателя, поршень первого цилиндра должен находиться в ВМТ.
  2. Отсоединить минусовую клемму аккумулятора.
  3. Снимаем со старого трамблёра крышку и отмечаем положение бегунка относительно двигателя. Это поможет быстро установить и настроить новый трамблёр.
  4. Отсоединяем провод, идущий с катушки зажигания, откручиваем фиксатор ключом на «13» и извлекаем трамблёр из блока двигателя.
  5. Новый распределитель устанавливаем по сделанным отметкам, стараясь совместить метки на корпусе и положение бегунка. Крепление полностью не затягиваем.
  6. Заменяем катушку зажигания на новую и устанавливаем коммутатор под капотом. Электронный блок размещаем в сухом месте, подальше от нагретых деталей. Например, на крыле или моторном щите.
  7. Подключаем проводку по схеме в инструкции к БСЗ. Подсоединяем высоковольтные провода.
  8. Закрываем трамблёр крышкой и затягиваем гайку крепления. Система установлена и готова к работе. Остаётся только отрегулировать угол опережения зажигания.

Схема бесконтактного зажигания ВАЗ 2106

Важно! Системы БСЗ могут отличаться длиной вала трамблёра для разных моделей двигателей классических «Жигулей», поэтому перед покупкой стоит уточнить у продавца о взаимозаменяемости компонентов.

Проверка угла зажигания во время движения автомобиля

Проверку работоспособности системы зажигания после любой регулировки лучше всего производить в движении. Это связано с особенностями конструкции трамблёра и октановым числом используемого бензина. Бывает так, что выставленные по меткам углы зажигания не дают достаточной динамики и приёмистости. Поможет регулировка на слух по началу детонации:

  • Разгоняем автомобиль до скорости 45-50 км/ч на ровном участке дороги;
  • Включаем прямую передачу (на ВАЗ 2106 четвёртую) и нажимаем педаль газа до упора;
  • Должен появиться характерный звон (детонация), который пропадёт через 2-3 секунды, а ускорение будет ровным и мощным без провалов;
  • Если детонация не исчезает на протяжение всего разгона, значит угол зажигания «ранний»;
  • Полное отсутствие звона и вялая динамика говорят о запаздывании искры в цилиндрах;
  • Регулируем положение трамблёра на месте, доворачивая его на 3-5 градусов;
  • Когда регулировка будет завершена, положение корпуса трамблёра относительно блока отмечают риской или краской.

Работы по регулировке зажигания следует проводить регулярно. Интервал обслуживания простой контактной системы зажигания — 15000 км, для электронной — вдвое больше. Также регулярно проверяется состояние свечей зажигания и высоковольтных проводов. Все операции по настройке легко могут быть проделаны самостоятельно, гараж для этого не нужен. Навык самостоятельного ремонта зажигания ВАЗ 2106 всегда пригодится в дальней дороге или зимой, когда возникают проблемы с запуском.

  • Автор: Андрей
  • Распечатать

Как правильно выставить зажигание на двигателе

При работе двигателя внутреннего сгорания в автомобиле важно, чтобы топливная смесь воспламенялось в нужное время. Контролирует этот процесс система зажигания.

Система зажигания сложный элемент, и бывает так, что настройки слетают, и тогда двигатель начинает работать неправильно. Как выставить зажигание на двигателе многие водители не знают, либо владеют недостаточным опытом, тем самым усугубляя ситуацию, при небрежной регулировке. Для этого сперва надо знать, что такое зажигание, каким образом действует. Выставить зажигание на двигателе самостоятельно не сложно, главное знать все тонкости процесса. А это мы разберем в статье.

Принцип работы зажигания

Посредство зажигания приводится в работу двигатель. Зажигание, по своей сути, необходимо для создания искрового заряда в определенный период работы мотора. Данный искровой заряд проходит по свечам зажигания. В авто на бензине, для создания заряда нужна искра. У дизельного мотора иначе, там возгорание смеси возникает при максимальном сжатии. Т.е. поворот ключа активирует систему сжатия и подачу нужного количества топливовоздушной смеси в мотор.

При правильной работе системы зажигания мотор быстро набирает необходимые работы, отсутствует повышенная детонация. К тому же неправильно выставленное зажигание становится причиной провалов при нажатии на педаль газа.

Автосервисы в Москве:

Для чего нужно выставлять зажигание на двигателе?

Многие автовладельцы, в особенности начинающие, не только не знают, как выставить зажигание на двигателе, но и для чего это нужно. А необходимо это, чтобы топливная смесь сгорало полностью.

Сгорание проходит не внезапно, поэтому необходимо некоторое время.

Для получения необходимого КПД воспламенение топлива должно происходить перед тем, как поршень попадет в ВМТ. Таким образом пока подходит до верхней точки и пересекает ее, топливовоздушная смесь сгорает без остатка и выделяется необходимая энергия. Тем самым воздействуя на поршень максимально.

Называют это опережением зажигания или углом опережения, т.к. измерения производятся по вращению коленчатого вала. Т.е. угол, на который коленчатый вал не довернулся, чтобы поршень был в ВМТ.

Причины и признаки неисправности в зажигании двигателя.

Позднее и раннее зажигание

Нарушения угла опережения зажигания приводит к позднему либо раннему зажиганию.

Позднее зажигание – когда воспламенение топливо случается с задержкой, если поршень находится максимально близко к ВМТ, либо достиг ее.

В результате чего топливовоздушная смесь сгорает не до конца. Получается малое количество энергии.

Раннее зажигание – когда воспламенение топливной смеси происходит в тот момент, кода поршень далеко еще от ВМТ.

Таким образом получается, что выделение энергии произошло, а поршень ВМТ еще не прошел. К тому же выделенная энергия начинает противодействовать поршню.

Последствия таких нарушений.

Неправильно выставленное зажигание на двигателе приводит к плохим последствия для мотора.

Признаки позднего зажигания:

  1. Мотор плохо набирает скорость. Присутствует нехватка мощности.
  2. Тяжелый запуск, особенно проявляется при первом запуске.
  3. Повышенный расход топлива.
  4. Перегрев двигателя.
  5. Присутствуют хлопки.

Последствия позднего сгорания серьезны для мотора. Т.к. не сгоревшее топливо начинает скапливаться на внутренних узлах мотора в виде нагара. В итоге оборачивается закоксовкой двигателя и приводит к неисправности.

Признаки раннего зажигания:

  1. Происходит детонация топлива.
  2. Снижение мощности на малых оборотах.
  3. Увеличение расхода топлива.
  4. Слышен, при работе двигателя, металлический стук.

Раннее опережение тоже достаточно губительно для двигателя. Т.к. выделяемая энергия начинает противодействовать поршню, и возникают ударные нагрузки на поршень и шатунный механизм (в результате чего происходит металлический стук). Все это изнашивает узлы, случается прогорание, сгибание шатунов, изнашивание коленчатого вала.

Поэтому, для предотвращения этого необходимо знать, как правильно выставить зажигание на двигателе.

Как выставить зажигание на двигателе авто

Есть много способов установки зажигания, мы же рассмотрим 3 способа, как выставить зажигание на двигателе, с которыми Вы сможете справиться самостоятельно.

На слух

Здесь не нужны особые приспособления, этим методом пользуются многие опытные мастера.

Здесь все просто. Для начала нужно завести автомобиль. Затем слегка откручиваете гайку крепления трамблера и слегка поворачиваете его корпус. Из-за поворота обороты двигателя начнут изменяться. Методика в поиске позиции корпуса, когда обороты у автомобиля будут максимальные, при этом стабильные. При такой позиции необходимо быстро нажать на газ. Если установлено верно, двигатель начнет набирать обороты стремительно, без рывков и задержки.

Крутите трамблер на 1-2 градуса по часовой стрелке, избавляясь раннего зажигания, и закручиваете гайку.

По искре

Сперва необходимо в верхнее положение установить поршень 1-го цилиндра. Вращением коленвала, совмещаем метки на шкиве с первой меткой на блоке ГРМ. Стоит иметь в виду, что раздатчик должен направлен на контакт провода цилиндра. Ослабляется крепежная гайка и начинается легкое вращение трамблера против часовой стрелки. Так происходит поиск появления искры. Когда искра исчезает трамблер фиксируется.

По лампочке

Совмещаете метку на шкиве ГРМ с выступом на крышке. Тем самым расположив ВМТ на первом цилиндре. Подсоединяете лампочку, одни проводом на массе, другой с проводом, который соединяет катушку зажигания к распределителем. Откручиваете слегка гайки трамблера. Включается зажигание (не заводя мотор) и поворачивается корпус трамблера пока лампочка не погаснет. После этого крутите трамблер в другую, до того момента пока не загорится. И закручиваете трамблер.

Проверка правильности установки зажигания на двигателе.

Для это необходимо выехать на трусу и разогнать автомобиль до стабильных 50 км/ч. Нажав резко на педаль газа, происходит детонация (металлический стук), и она происходит на 1-2 секунды, то угол выставлен верно. Если детонация слишком долгая, то угол опережения выставлен неверно, его следует уменьшить по часовой стрелке. Если детонация не произошло, то увеличивайте угол опережения, повернув трамблер против часовой стрелки.

В заключение…

Неверно установленный угол опережения зажигания губительно воздействует на двигатель. К тому же увеличивается расход горючего, проявляется потеря мощности и нестабильная работа мотора. Поэтому как выставить зажигание на двигателе необходимо знать и понимать, как важна грамотная настройка данного узла.

Как самостоятельно выставить зажигание на четырехколесном друге?

Регулировка зажигания является одной из самых распространенных задач, с которой сталкиваются наши соотечественники. Эта процедура позволяет избавиться от неправильной работы двигателя, тем самым предотвратив износ его конструктивных элементов. Подробнее о том, как самостоятельно выставить зажигание и какие методы существуют — узнайте из этого материала.

Причины исчезновения заводских настроек

Даже если вместо замка в вашем автомобиле установлена кнопка, рано или поздно вам все равно предстоит регулировать зажигание. Перед тем, как сделать все своими руками, давайте разберемся в причинах, при которых возникает эта необходимость. В первую очередь, причиной этому является сам водитель, который по различным причинам мог демонтировать распределитель зажигания. А при дальнейшей его установке УОЗ (угол опережения зажигания) не был должным образом отрегулирован.

Причина, по которым производится установка момента зажигания, кроется в метках на узлах. При демонтаже распределителя эти метки сбиваются, соответственно, автовладелец просто уничтожает заводские настройки. Так что перед тем, как проводить какие-либо работы, связанные с прерывателем, надо отметить расположение всех меток.

Регулировка прерывательного узла для выставления УОЗ

Инструкция по установке трамблера

Выставление угла зажигания требуется автомобилям, имеющим трамблер, на остальных авто угол выставляет ЭБУ.

Если установка момента зажигания осуществляется своими руками, то, как сказано выше, необходимо ориентироваться по специальным меткам. В зависимости от конкретного транспортного средства, регулировка КСЗ или БСЗ на дизельном двигателе или бензиновом агрегате может иметь свои нюансы. К примеру, в машинах отечественного производства ВАЗ установка момента зажигания производится по первому цилиндру. То есть для выставления поршень следует установить в положение ВМТ, ведь именно в нем происходит момент сжатия.

Настройка системы зажигания производится таким образом:

  1. В первую очередь извлекается свеча этого цилиндра.
  2. При помощи пробки или пальца следует закрыть свечное отверстие.
  3. Коленвал необходимо вращать по часовой стрелке, для этого можно использовать торцевой ключ. Это делается до того момента, пока воздух не будет выталкивать пробку или палец из свечного отверстия.
  4. Маховик крутится дальше, пока не совпадут метки его вала со средней меткой, находящейся на крышке газораспределительного механизма. В этом случае настройка зажигания позволит выставить угол на 5 градусов, а это нормально для автомобиля, использующегося на топливе 92 или 95.
  5. После этих действий можно ставить трамблер. Корпус этого устройства должен располагаться в таком положении, чтобы воображаемая линия проходила параллельно оси силового агрегата. Что касается ротора бегунка, то он должен смотреть в сторону контакта первого цилиндра на крышке. Если у вас все получилось, то автомобиль должен завестись, а далее необходимо будет произвести регулировку угла (автор видео — канал Lty D).

Установка угла опережения по искре

Как выставить зажигание своими руками? Устанавливая электронное зажигание в своем автомобиле, можно использовать несколько способов, один из них — регулировка угла по искре. Для этого с помощью коленвала поршень цилиндра 1 устанавливается в моложение ВМТ. В данном случае раздатчик должен направляться в сторону контакта провода цилиндра. В том случае, если он будет смотреть в другую сторону, необходимо еще раз провернуть маховик.

Далее, из крышки распределительного узла следует извлечь центральный высоковольтный кабель, контакт которого следует разместить примерно в 0.5 см от кузова авто или ГБЦ. Крепление трамблера следует ослабить, после чего активируется зажигание. Корпус прерывательного узла проворачивается, а по движениям бегунка следует найти нужное положение, при котором появится искра между контактном высоковольтного кабеля и массой авто. Далее, прерыватель двигается против часовой стрелки (очень медленно), и вам нужно поймать тот момент, когда искра больше не появится (автор видео о настройке УЗО при помощи специального устройства стробоскопа — Владислав Чиков).

Регулировка зажигания на слух

Если вы не знаете, как выставить зажигание, то можно использовать метод на слух.

Для поиска искры зажигания таким образом нужно завести мотор и прогреть его, процедура осуществляется на заведенном ДВС:

  1. Сначала следует ослабить гайку, которая крепит корпус распределителя, затем узел нужно вращать в разные стороны.
  2. В тот момент, когда обороты ДВС будут наиболее высокими, следует поддать газу. Если при нажатии на газ не произошло перебоев, выстрелов либо хлопков, это свидетельствует о том, что положение было найдено.
  3. От данной точки необходимо провернуть корпус трамблера на несколько градусов по часовой стрелке, а затем зафиксировать его в таком положении. Это нужно сделать для того, чтобы установленный угол не был ранним. Бывает такое, что установка угла опережения зажигания невозможна в результате использования некачественного бензина или каких-либо проблем в работе топливной системы.

Регулировка зажигания по лампочке

Если вы не знаете, как правильно выставить зажигание, а усилитель искры в вашем авто не используется, то есть еще один метод — по лампочке. Для установки зажигания таким образом необходимо в первую очередь поставить поршень цилиндра 1 в положение ВМТ, об этом мы подробно рассказывали выше. Установка зажигания по лампочке подразумевает использование любой 12-вольтной лампы к распределителю и кузову авто.

Когда зажигание включено, корпус трамблера необходимо вращать в разные стороны до того момента, пока лампа не начнет гореть. В этот момент нужно остановить трамблер и в этом положении закрепить его. В том случае, если двигатель хорошо работает при больших несовпадениях отметок, это может быть обусловлено некорректной сборкой силового агрегата либо растяжением цепи ГРМ.

Основные аспекты зажигания разных видов, регулировка контактов

В целом установка электронного зажигания — не особо сложная задача, если к ее выполнению подойти с умом. Если у вас есть сложности с настройкой, можно использовать прибор для установки угла опережения зажигания, найти в продаже его можно в любом магазине. Следует отметить, что если ваш автомобиль оборудован ГБО, вам поможет установка вариатора опережения зажигания.

Также нужно учитывать, что вне зависимости от системы — электронной или механической — процедура выставления угла выглядит идентично. Единственное отличие заключается в том, что в механическом варианте искры появляется в результате размыкания контактов.

Так что перед регулировкой следует настроить зазор между контактами:

  1. Коленвал надо повернуть до того момента, пока между контактам не появится наибольшее расстояние.
  2. Используя щуп, необходимо проверить зазор и сверить его с тем, который предписан производителем авто.
  3. С помощью пластины нужно выставить соответствующий зазор и затянуть все винты.

Видео «Рекомендации по самостоятельной настройке УОЗ»

Как правильно установить УОЗ и как при этом не допустить ошибок — узнайте из видеоинструкции ниже (автор видео — Наиль Порошин).

Источник http://oborudow.ru/tips/kak-ustanovit-zazhiganie-na-mashine-mozhno-li-samomu/

Источник http://piter-at.ru/raznoe/ustanovka-zazhiganiya-na.html

Источник http://avtozam.com/elektronika/pusk/kak-samostoyatelno-vystavit-zazhiganie/

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
