Правильная регулировку системы зажигания на автомобилях ваз. Как выставить угол опережения зажигания Для этого потребуется

Воспламенение топливной смеси в цилиндрах двигателе внутреннего сгорания должно происходить, в строго определенный момент. Неправильно выставленное зажигание в автомобиле ВАЗ 2106, чревато серьезными неприятностями. Двигатель автомобиля начинает работать не правильно. Регулировку зажигания вполне можно выполнить самостоятельно, без помощи квалифицированных специалистов. Ниже в статье мы разберем, как отрегулировать зажигание на автомобиле ВАЗ 2106 и что для этого понадобится.

Зажигание 2106, как влияет зажигание на работу двигателя и расход топлива

Как уже говорилось ранее при неправильной регулировки зажигания двигатель автомобиля ВАЗ 2106 начинает работать неправильно. Все дело в том, что при нарушении регулировки зажигания, воспламенение топливной смеси происходит либо слишком рано, либо наоборот поздно.

Эти нарушения в работе системы зажигания называются:

Раннее зажигание.
Позднее зажигание.

Проблемы, возникающие при неправильно выставленном зажигании на автомобиле ВАЗ 2106:

Снижаются динамические характеристики автомобиля. При этом не имеет значение, какое зажигание раннее или позднее;
Происходит усиленный износ деталей двигателя;
Двигатель перегревается;
Увеличивается расход топлива. Чтобы развить необходимую скорость, двигатель потребляет больше топлива.

Воспламенение топливной смеси при нормально отрегулированном зажигании происходит в момент, когда поршень находится непосредственно в верхней мертвой точке (ВМТ). Именно в этот момент при воспламенении смеси двигатель обеспечивает максимальный коэффициент полезного действия (КПД).

Инструменты помощники

Для регулировки системы зажигания на автомобиле ВАЗ 2106 понадобится следующий инструмент:

Мультиметр (вольтметр);
Свечной ключ;
Ключ на «13».

Как выставить зажигание на ВАЗ, пошаговая инструкция

Перед тем как приступить к непосредственной регулировки зажигания в автомобиле ВАЗ 2106.

Следует знать, что момент зажигание на данном транспортном средстве выставляется по меткам, расположенным на крышке газораспределительного механизма (ГРМ).

На крышке ГРМ отлиты три метки, различной длины:

Короткая метка – соответствует углу опережения зажигания в 10 градусов от верхней мертвой точки, предназначена для езды на 76-ом бензине;
Средняя метка – соответствует углу опережения зажигания в 5 градусов от верхней мертвой точки, предназначена для езды на 80-ом бензине;
Длинная метка – угол опережения зажигания 0 градусов, зажигание топливной смеси происходит точно в верхней мертвой точки 1 или 4 цилиндра, предназначена для езды на 92-ом и 95-ом бензине.

Важно! Регулировка зажигания проводится на заглушенном автомобиле с выключенным зажиганием.

И так, непосредственно приступаем к регулировке зажигания на автомобиле ВАЗ 2106:

Открываем капот;
Снимаем высоковольтный провод со свечи зажигания первого цилиндра;
При помощи свечного ключа выкручиваем данную свечу зажигания;
Закрываем свечное отверстие пальцем либо резиновой заглушкой;
Проворачиваем коленчатый вал до такта сжатия, то есть до момента когда поршень первого цилиндра не начнет движение вверх (понять это можно по тому, как вылетит резиновая заглушка или воздух не начнет выталкивать палец);
Определив такт сжатия первого цилиндра, выставляем метку на шкиве соответственно требуемому зажиганию (метке на крышке ГРМ, в наше время это обычно самая длинная метка, предназначенная для 92-ом и 95-ом бензина);
Собираем все обратно.

Теперь переходим непосредственно к распределителю зажигания:

Отстегиваем защелки крепящие крышку на распределители зажигания;
Снимаем крышку;
Ослабляем фиксирующую гайку ключом на «13»;
Выставляем параллельно оси двигателя;
Подтягиваем фиксирующею гайку (не затягиваем!);
Включаем мультиметр (вольтметр);
Плюсовой щуп мультиметра подцепляем к выводу катушки зажигания, минусовой к «массе»;
Включаем зажигание;
Начинаем поворачивать распределитель зажигания по часовой стрелки, поворачивать необходимо до тех пор пока не пропадет напряжение на мультиметре;
Теперь плавно поворачиваем распределитель против часовой стрелки, как только напряжение вновь появится, останавливаемся. Зажигание отрегулировано;
Затягиваем фиксирующею гайку;
Собираем распределитель зажигания.

Как проверить зажигание, ход работы по проверке правильности регулировки зажигания

Теперь необходимо произвести проверку зажигания на деле. Для этого необходим длинный, прямой и ровный участок дороги. Проверка зажигания на автомобиле ВАЗ 2106 проводится следующим образом:

Заводим автомобиль;
Полностью прогреваем двигатель;
Разгоняем автомобиль, постепенно доходим до 4-ой передачи, скорость должна быть примерно 45-50 км/ч;
Нажимаем педаль газа «в пол»;
Появляется стук «пальцев»;
Когда скорость увеличится на 5 км/ч, стук пальцев должен прекратиться;
Это означает правильно выставленное зажигание;
Если нет, то зажигание отрегулировано не правильно.

Раннее зажигание, признаки и как исправить

О раннем зажигание будут говорить усиленный и продолжающийся стуки пальцев, а также детонация в двигателе (раздающиеся хлопки).

Чтобы исправить раннее зажигание на автомобиле ВАЗ 2106 необходимо разобрать распределитель зажигание и повернуть его на несколько градусов против часовой стрелки. После этого необходимо собрать все на место и снова проверить зажигание вышеописанным способом.

Позднее зажигание, признаки и как исправить

О позднем зажигание будет говорить, заторможенный набор оборотов двигателем.

Для исправления данной проблемы, необходимо разобрать распределитель и повернуть его на пару градусов по часовой стрелке, и вновь проверить автомобиль.

По заверениям специалистов зажигание на автомобиле ВАЗ 2106 можно считать отрегулированном только в том случае, когда на скорости 60 км/ч раздается не более 2-х стуков пальцев;
При отсутствии мультиметра или вольтметра регулировку зажигание можно произвести при помощи обычной 12 Вольтовой контрольки;
Данный способ регулировки зажигания помимо ВАЗ 2106 подходит всей карбюраторной «классики».

Как мы видим регулировку зажигания на автомобиле ВАЗ 2106, вполне можно произвести самостоятельно, без какой либо помощи и обращений в автомастерскую. На этом наша статья подходит к концу.

Исправная система зажигания — залог стабильной и экономной работы двигателя. Конструкция ВАЗ 2106, к сожалению, не предусматривает автоматической корректировки момента и угла зажигания. Поэтому автолюбители должны знать, как самостоятельно выставить их вручную, и сделать это правильно.

Устройство системы зажигания ВАЗ 2106

Система зажигания (СЗ) бензинового двигателя предназначена для создания и своевременной подачи импульсного напряжения на свечи зажигания.

Состав системы зажигания

Двигатель ВАЗ 2106 оборудован системой зажигания батарейно-контактного типа.

В состав системы зажигания входят:

аккумуляторная батарея;
выключатель (замок зажигания с группой контактов);
двухобмоточная трансформирующая катушка;
трамблёр (распределитель с прерывателем контактного типа и конденсатором);
провода высокого напряжения;
свечи.

Зажигание включает цепи низкого и высокого напряжения. К низковольтной цепи относятся:

аккумулятор;
выключатель;
первичная обмотка катушки (низковольтная);
прерыватель с искрогасящим конденсатором.

В цепь высокого напряжения входят:

вторичная обмотка катушки (высоковольтная);
распределитель;
свечи зажигания;
высоковольтные провода.

Назначение основных элементов системы зажигания

Каждый элемент СЗ является отдельным узлом и выполняет строго определённые функции.

Аккумуляторная батарея

Аккумулятор предназначен не только для обеспечения работы стартера, но и для питания цепи низкого напряжения при запуске силового агрегата. В процессе работы двигателя напряжение в цепь подаётся уже не с аккумулятора, а с генератора.

Выключатель

Выключатель предназначен для замыкания (размыкания) контактов низковольтной цепи. При повороте ключа зажигания в замке на двигатель подаётся (отключается) электропитание.

Катушка зажигания

Катушка (бобина) представляет собой повышающий двухобмоточный трансформатор. Она увеличивает напряжение бортовой сети до нескольких десятков тысяч вольт.

Распределитель (трамблёр)

Трамблёр используется для распределения импульсного напряжения, поступающего с высоковольтной обмотки катушки на ротор устройства, по контактам верхней крышки. Это распределение осуществляется посредством бегунка, имеющего наружный контакт и находящегося на роторе.

Прерыватель

Прерыватель является частью распределителя и предназначен для создания электрических импульсов в низковольтной цепи. Основу его конструкции составляют два контакта — стационарный и подвижный. Последний приводится в движение кулачком, находящимся на валу распределителя.

Конденсатор прерывателя

Конденсатор предотвращает образования искры (дуги) на контактах прерывателя, если они находятся в разомкнутом положении. Один его вывод подключается к подвижному контакту, другой — к стационарному.

Высоковольтные провода

С помощью высоковольтных проводов напряжение поступает с выводов крышки трамблёра на свечи зажигания. Все провода имеют одинаковую конструкцию. Каждый из них состоит из токопроводящей жилы, изоляции и специальных колпачков, защищающих контактное соединение.

Свечи зажигания

Двигатель ВАЗ 2106 имеет четыре цилиндра, в каждом из которых установлено по одной свече. Основная функция свечей зажигания — создание мощной искры, способной в определённый момент воспламенить горючую смесь в цилиндре.

Принцип работы системы зажигания

При повороте ключа зажигания по низковольтной цепи начинает течь ток. Он проходит через контакты прерывателя и попадает на первичную обмотку катушки, где за счёт индуктивности его сила увеличивается до определённого значения. При размыкании контактов прерывателя сила тока моментально снижается до нуля. Вследствие этого в высоковольтной обмотке возникает электродвижущая сила, увеличивающая напряжение в десятки тысяч раз. В момент подачи такого импульса ротор распределителя, двигаясь по кругу, передаёт напряжение на один из контактов крышки трамблёра, с которого напряжение через высоковольтный провод поступает на свечу.

Основные неисправности системы зажигания ВАЗ 2106 и их причины

Сбои в системе зажигания ВАЗ 2106 случаются довольно часто. Вызваны они могут быть самыми различными причинами, но их симптомы почти всегда одинаковы:

невозможность запуска двигателя;
нестабильная работа (троение) двигателя на холостых оборотах;
снижение мощности двигателя;
увеличение расхода бензина;
появление детонации.

Причинами возникновения таких ситуаций могут быть:

выход из строя свечей зажигания (механическое повреждение, пробой, выработка ресурса);
несоответствие характеристик свечей (неправильные зазоры, неверное калильное число) требованиям двигателя;
износ токопроводящей жилы, пробой изолирующего слоя в высоковольтных проводах;
подгоревшие контакты и (или) бегунок трамблёра;
образование нагара на контактах прерывателя;
увеличение или уменьшение зазора между контактами прерывателя;
пробой конденсатора распределителя;
замыкание (обрыв) в обмотках бобины;
неисправности в группе контактов выключателя зажигания.

Диагностика неисправностей системы зажигания

В целях экономии времени и средств проверку работоспособности системы зажигания ВАЗ 2106 рекомендуется проводить в определённом порядке. Для диагностики потребуются:

свечной ключ на 16 с воротком;
головка на 36 с рукояткой;
мультиметр с возможностью измерения напряжения и сопротивления;
контрольная лампа (обычная автомобильная 12-вольтовая лампа с подсоединёнными проводами);
пассатижи с диэлектрическими ручками;
шлицевая отвёртка;
набор плоских щупов для измерения зазоров;
небольшой плоский надфиль;
запасная свеча зажигания (заведомо рабочая).

Проверка аккумулятора

Если двигатель совсем не запускается, то есть при повороте ключа зажигания не слышно ни щелчка реле стартера, ни звука работы самого стартера, проверку следует начать с аккумулятора. Для этого нужно включить на мультиметре режим вольтметра с диапазоном измерения 20 В и измерить напряжение на клеммах АКБ — оно не должно быть ниже 11,7 В. При меньших значениях стартер не запустится и не сможет прокрутить коленчатый вал. Как следствие, не начнут вращаться распредвал и ротор распределителя, приводящий в движение контакт прерывателя, а в катушке не будет образовываться достаточное для нормального искрообразования напряжение. Решается проблема путём зарядки аккумулятора или его замены.

Проверка выключателя

Если аккумулятор исправен и при запуске реле со стартером работают в штатном режиме, но двигатель не запускается, следует проверить выключатель зажигания. Чтобы не разбирать замок, можно просто измерить напряжение на низковольтной обмотке катушки. Для этого необходимо подключить плюсовой щуп вольтметра к выводу, обозначенному знаками «Б» или «+», а минусовой — к массе автомобиля. При включённом зажигании прибор должен показать напряжение, равное напряжению на клеммах АКБ. Если напряжения нет, следует «прозвонить» провод, идущий от контактной группы выключателя к катушке, и в случае обрыва заменить его. Если же провод целый, придётся разобрать замок зажигания и зачистить контакты выключателя или полностью заменить контактную группу.

Проверка катушки

Убедившись в том, что напряжение поступает на первичную обмотку, следует оценить работоспособность самой катушки и проверить её на предмет короткого замыкания. Делается это следующим образом.

Иногда катушка работает, но искра слишком слабая. Это означает, что вырабатываемого ей напряжения недостаточно для нормального искрообразования. В этом случае проверяют обмотки катушки на обрыв и замыкание в следующем порядке.

Если фактические значения сопротивления обмоток заметно отличаются от нормативных, катушку следует заменить. В автомобилях ВАЗ 2106 с системой зажигания контактного типа используется бобина типа Б117А.

Таблица: технические характеристики катушки зажигания типа Б117А

Проверка свечей зажигания

Чаще всего причиной неполадок системы зажигания являются свечи. Диагностируют свечи следующим образом.

Двигатель может работать нестабильно из-за неправильно установленного зазора между электродами свечей, величина которого измеряется с помощью набора плоских щупов. Регламентированная производителем величина зазора для ВАЗ 2106 с зажиганием контактного типа составляет 0,5–0,7 мм. Если она выходит за эти пределы, зазор можно отрегулировать подгибанием (отгибанием) бокового электрода.

Таблица: основные характеристики свечей зажигания для двигателя ВАЗ 2106

А17ДВ (г. Энгельс, Россия);
W7D (Германия, BERU);
L15Y (Чехия, BRISK);
W20EP (Япония, DENSO);
BP6E (Япония, NGK).

Проверка высоковольтных проводов

Сначала провода следует осмотреть на предмет повреждения изоляции и понаблюдать за ними в темноте при заведённом двигателе. При пробое любого из проводов в моторном отсеке будет заметно искрообразование. В этом случае провода нужно заменить, лучше все сразу.

При проверке проводов на износ токопроводящей жилы измеряют её сопротивление. Для этого к концам жилы подсоединяют щупы мультиметра в режиме омметра с пределом измерения 20 кОм. Исправные провода имеют сопротивление 3,5–10,0 кОм. Если результаты измерений выходят за указанные пределы, провода рекомендуется заменить. Для замены можно использовать изделия любого производителя, но лучше отдать предпочтение таким фирмам, как BOSH, TESLA, NGK.

Правила подключения высоковольтных проводов

При установке новых проводов следует быть очень внимательным и не перепутать порядок их подключения к крышке трамблёра и к свечам. Обычно провода нумеруются — на изоляции указывается номер цилиндра, на который он должен идти, но некоторые производители этого не делают. Если последовательность подключения будет нарушена, двигатель не запустится или станет работать нестабильно.

Во избежание ошибок нужно знать очерёдность работы цилиндров. Работают они в таком порядке: 1–3-4–2. На крышке трамблёра первый цилиндр обязательно обозначается соответствующей цифрой. Цилиндры нумеруются по порядку слева направо.

Провод первого цилиндра самый длинный. Он подключается к выводу «1» и идёт к свече первого слева цилиндра. Далее по часовой стрелке подключаются третий, четвёртый и второй цилиндры.

Проверка бегунка и контактов трамблёра

Диагностика системы зажигания ВАЗ 2106 предполагает обязательную проверку бегунка и контактов крышки распределителя. Если они по тем или иным причинам подгорели, мощность искры может заметно снизиться. Для диагностики не потребуется никаких инструментов. Достаточно отсоединить провода от крышки трамблёра, отстегнуть две защёлки и снять её. Если внутренние контакты или бегунок имеют незначительные следы подгорания, можно попробовать зачистить их надфилем или мелкозернистой наждачной бумагой. Если же они подгорели сильно, крышку и бегунок проще заменить.

Проверка конденсатора прерывателя

Для проверки исправности конденсатора потребуется контрольная лампа с проводами. Один провод подсоединяется к контакту «К» катушки зажигания, другой — к проводу, идущему от конденсатора на прерыватель. Затем, не запуская двигатель, включается зажигание. Если лампа загорелась, конденсатор неисправен и подлежит замене. В распределителе ВАЗ 2106 используется конденсатор ёмкостью 0,22 мкФ, рассчитанный на напряжение до 400 В.

Установка угла замкнутого состояния контактов прерывателя

Угол замкнутого состояния контактов прерывателя (УЗСК) — это, по сути, зазор между контактами прерывателя. Из-за постоянных нагрузок он со временем сбивается, что приводит к нарушению процесса искрообразования. Алгоритм регулировки УЗСК следующий:

Отсоединяем высоковольтные провода от крышки трамблёра.
Отстёгиваем две защёлки, фиксирующие крышку. Снимаем крышку.
Шлицевой отвёрткой откручиваем два винта крепления бегунка.
Снимаем бегунок.
Просим помощника ключом поворачивать за храповик коленчатый вал до того момента, когда кулачок прерывателя встанет в положение, при котором контакты максимально разойдутся.
Ели на контактах обнаружен нагар, удаляем его небольшим надфилем.
Набором плоских щупов измеряем расстояние между контактами — оно должно составлять 0,4±0,05 мм.
Если зазор не соответствует этому значению, шлицевой отвёрткой ослабляем два винта фиксации контактной стойки.
Сдвигая стойку отвёрткой, добиваемся нормальной величины зазора.
Затягиваем винты стойки контактов.

После настройки УЗСК всегда сбивается момент зажигания, поэтому его следует установить до начала сборки распределителя.

Видео: установка зазора между контактами прерывателя

Регулировка момента зажигания

Момент зажигания — это момент возникновения искры на электродах свечи. Он определяется углом поворота шейки коленвала по отношению к верхней мёртвой точке (ВМТ) поршня. Величина угла зажигания оказывает заметное влияние на работу двигателя. При слишком большом его значении воспламенение топлива в камере сгорания начнётся намного раньше прихода поршня в ВМТ (раннее зажигание), что может привести к детонации топливно-воздушной смеси. Если искрообразование будет запаздывать, это приведёт к снижению мощности, перегреву двигателя и увеличению расхода топлива (позднее зажигание).

Момент зажигания на ВАЗ 2106 обычно устанавливают с помощью автомобильного стробоскопа. Если же такого устройства нет, можно использовать контрольную лампу.

Установка момента зажигания с помощью стробоскопа

Для регулировки момента зажигания потребуется:

стробоскоп автомобильный;
ключ на 13;
кусочек мела или корректирующий карандаш для печатного текста.

Сам процесс установки осуществляется в следующем порядке:

Запускаем двигатель машины и прогреваем его до рабочей температуры.
Отсоединяем шланг от вакуумного корректора, расположенного на корпусе распределителя.
Находим на правой крышке двигателя три метки (отлива). Ищем среднюю метку. Чтобы она была лучше видна в луче стробоскопа, помечаем её мелом или корректирующим карандашом.
Находим на шкиве коленвала отлив. На ремне привода генератора над отливом мелом или карандашом наносим метку.
Подключаем стробоскоп к бортовой сети автомобиля в соответствии с инструкцией по его эксплуатации. Обычно он имеет три провода, один из которых подключается к выводу «К» катушки зажигания, второй — к минусовой клемме аккумулятора, а третий (с зажимом на конце) — к высоковольтному проводу, идущему к первому цилиндру.
Запускаем двигатель и проверяем, работает ли стробоскоп.
Совмещаем луч стробоскопа с меткой на крышке двигателя.
Смотрим на метку на ремне генератора. Если зажигание выставлено правильно, в луче стробоскопа обе метки будут совпадать, образуя единую линию.
Если метки не совпадают, глушим двигатель и ключом на 13 откручиваем гайку, фиксирующую распределитель. Проворачиваем трамблёр на 2–3 градуса вправо. Снова запускаем двигатель и смотрим, как изменилось положение меток на крышке и ремне.
Повторяем процедуру, вращая распределитель в разные стороны до тех пор, пока метки на крышке и ремне в луче стробоскопа не совпадут. По окончании работ закручиваем гайку крепления распределителя.

Видео: регулировка зажигания с помощью стробоскопа

Установка момента зажигания с помощью контрольной лампочки

Для регулировки зажигания с помощью лампы потребуется:

сама контрольная лампа;
головка на 36 с рукояткой;
ключ на 13;
свечной ключ на 16 с воротком.

Порядок работ следующий:

Видео: регулировка зажигания при помощи лампочки

Установка зажигания на слух

Если фазы газораспределения выставлены правильно, можно попробовать выставить зажигание на слух. Делается это следующим образом.

Прогреваем двигатель.
Выезжаем на ровный участок трассы и разгоняемся до 50–60 км/ч.
Переключаемся на четвёртую передачу.
Резко до упора нажимаем на педаль акселератора и прислушиваемся.
При правильно установленном зажигании в момент нажатия на педаль должна возникать кратковременная (до 3 с) детонация, сопровождающаяся звоном поршневых пальцев.

Если детонация длится более трёх секунд, зажигание является ранним. В этом случае корпус трамблёра поворачивается на несколько градусов против часовой стрелки, и процедура проверки повторяется. Если детонации нет совсем, зажигание позднее, и корпус трамблёра нужно перед повторением проверки повернуть по часовой стрелке.

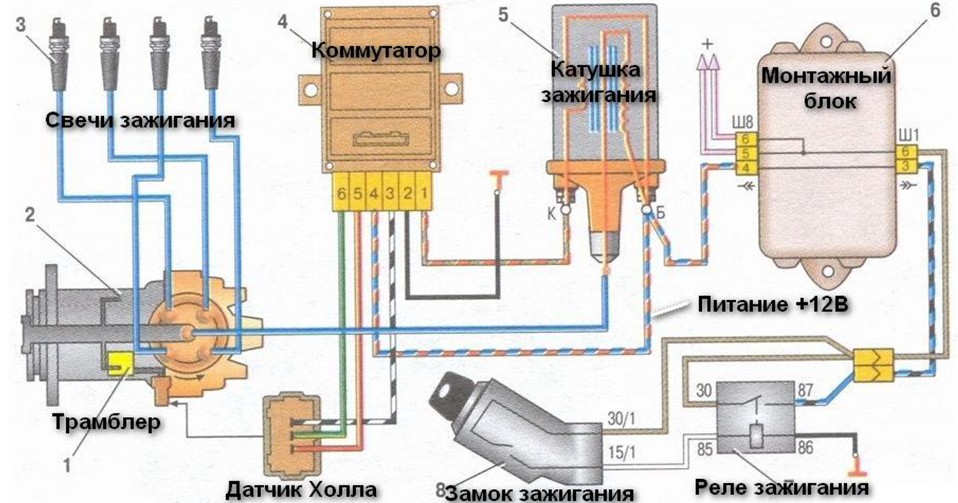

Бесконтактное зажигание ВАЗ 2106

Некоторые владельцы ВАЗ 2106 заменяют контактную систему зажигания на бесконтактную. Для этого приходится менять на новые почти все элементы системы, но в результате зажигание получается более простым и надёжным.

В бесконтактной системе зажигания отсутствует прерыватель, а его функцию выполняют датчик Холла, встроенный в распределитель, и электронный коммутатор. Из-за отсутствия контактов здесь ничего не сбивается, и не пригорает, а ресурс датчика и коммутатора довольно большой. Они могут выйти из строя только вследствие скачков напряжения и механических повреждений. Кроме отсутствия прерывателя, бесконтактный трамблёр ничем не отличается от контактного. Установка зазоров на нем не проводится, а выставление момента зажигания ничем не отличается.

Комплект бесконтактного зажигания обойдётся примерно в 2500 рублей. В него входят:

Все эти детали можно приобрести по отдельности. Кроме этого, потребуются новые свечи (с зазором 0,7–0,8 мм), хотя можно адаптировать и старые. Замена всех элементов контактной системы займёт не более часа. При этом основной проблемой является поиск посадочного места для коммутатора. Новые катушка и трамблёр легко устанавливаются вместо старых.

Бесконтактное зажигание с микропроцессорным коммутатором

Владельцы ВАЗ 2106, обладающие познаниями в области электроники, иногда устанавливают на свои машины бесконтактное зажигание с микропроцессорным коммутатором. Главное отличие такой системы от контактной и простой бесконтактной заключается в том, что никаких регулировок здесь проводить не нужно. Коммутатор сам регулирует угол опережения, ссылаясь на датчик детонации. Комплект такого зажигания включает:

Установить и настроить такую систему довольно просто. Основной проблемой станет поиск оптимального места для монтажа датчика детонации. Согласно инструкции, идущей в комплекте с микропроцессорной системой, датчик необходимо устанавливать на одну из крайних шпилек крепления впускного коллектора, то есть на шпильку первого или четвёртого цилиндров. Выбор остаётся за автовладельцем. Предпочтительнее является шпилька первого цилиндра, так как до неё проще добраться. Для установки датчика не потребуется сверлить блок цилиндров. Нужно будет лишь выкрутить шпильку, заменить её болтом такого же диаметра и с такой же резьбой, насадить на него датчик и закрутить. Дальнейшая сборка производится согласно инструкции.

Стоимость комплекта микропроцессорного зажигания составляет порядка 3500 рублей.

Настроить, обслужить и отремонтировать систему зажигания ВАЗ 2106 довольно просто. Достаточно лишь знать особенности её устройства, обладать минимальным набором слесарных инструментов и тщательно выполнять рекомендации специалистов.

Современный автомобильный мир полон новых систем и технологий. Но не перевелись ещё любители тольяттинской классики, которым доставляет удовольствие «копаться» . Эти авто привлекают тем, что в нём можно самостоятельно проводить регулировку, настройку и доводку двигателя, а также других агрегатов. Для опытных автовладельцев тольяттинских творений не составит проблем решить вопрос, как выставить зажигание на ВАЗ-2107 или какой-то другой модели.

Зачем производится регулировка зажигания

Если в автомобиле выставлен верно, то это только положительно влияет на большое количество рабочих характеристик двигателя. Случается так, что некоторые водители подолгу ездят со сбитым зажиганием, не подозревая об этом. А это является причиной увеличения расхода топлива, уменьшения динамики железного коня. Поэтому и учащаются разговоры о качестве и долговечности фиатовских двигателей, которые устаревают во всех отношениях и не могут нормально работать. Естественно, это не во всех случаях отражает действительность.

Конечно, использование бесконтактного зажигания в авто гораздо надёжнее и точнее, а нынешние автомобили разработаны таким образом, что нуждаются в минимальных регулировках. А если они и будут производиться, то только с помощью компьютера. Именно поэтому сегодня не все могут справиться с таким весьма несложным процессом, как регулировка зажигания.

Как же работает трамблёр

Чтобы провести корректную регулировку зажигания нужно иметь определённый комплект инструментов:

плоскую отвёртку;
рожковый ключ 12 на 13;
комплект регулировочных щупов;
кривой стартёр;
свечной ключ.

Если делать всё толково, то это займёт не более пятнадцати — двадцати минут. Вся суть регулировки заключается в том, чтобы изменить время проскакивания искры. Это нужно сделать не тогда, когда поршень «стоит» в мёртвой верхней точке и образовавшаяся искра не даёт должного результата, а на несколько мгновений раньше. Конечно, это образное значение в «несколько мгновений» у каждого владельца «ласточки» своё и определяется оно согласно заводским параметрам. Для моделей 2016 года угол опережения устанавливается в один градус, а для ВАЗ-2101 — три градуса. Именно с такими настройками происходит топливной смеси и её полное сгорание.

Чтобы произвести регулировку, каждый цилиндр использует распределитель зажигания (трамблёр), подающий на свечи искру в том порядке, в котором срабатывают цилиндры. Схему срабатывания цилиндров необходимо знать точно — это один, три, четыре, два. Основными рабочими элементами трамблёра выступают бегунок и контакты. Бегунком напряжение распределяется с помощью крышки по цилиндрам, а с помощью контактов, в момент их размыкания и замыкания, определяется момент подачи искры.

Что нужно предусмотреть, дабы произвести корректную регулировку

Можно один раз за долгое время, например год-два, а можно это делать ежемесячно, а в некоторых случаях и чаще. Всё это зависит от того, выполняются ли условия, которые необходимы для успешного завершения затеянного:

До начала регулировки нужно убедиться, что весь комплект свечей находится в рабочем состоянии.
Вычистить контакты прерывателя, проверить его состояние и зазоры.
Должны быть в хорошем состоянии ВВ-провода. Они не должны иметь повреждений, колпачки свечей, катушки зажигания и контакты с трамблёром должны быть в полном порядке.
Должен быть подключён привод вакуумного зажигания, он должен иметь свободный ход.

Только при выполнении всех этих указаний можно производить регулировку.

Настраиваем угол опережения

Сперва нужно определить такт сжатия на четвёртом цилиндре. В головке блока перекрываем пальцем или чем-нибудь иным и производим кривым стартёром проворачивание коленчатого вала. Когда выскочит фиксирующий предмет, тогда и будет достигнут момент сжатия четвёртого цилиндра.
Далее, нужно совместить метки, которые нанесены на крышку двигателя и на .
Далее, необходимо трамблёр установить так, чтобы ГБЦ был расположен перпендикулярно бегунку. После этого следует очень важная манипуляция — нужно немного поднять корпус трамблёра и перекинуть бегунок с валом по часовой стрелке на один зуб. Затем нужно выставить угол зажигания по искре. Для этого вставить элемент зажигания в колпак, обеспечив плотный контакт с массой. Затем провернуть коленчатый вал на одну четверть против часовой стрелки. Дальше, при включённом зажигании провернуть коленвал до образования искры. Также желательно проверить положение, в котором находится шкив. Если он находится по меткам — всё хорошо, есть небольшое несоответствие — выполнить несложную регулировку, регулируя положение трамблёра до положения средней метки.

Аналогичным образом можно произвести регулировку с помощью лампочки.

Регулируем с помощью стробоскопа

При наличии стробоскопа процесс регулировки будет выглядеть гораздо более простым и быстрым. Всего лишь необходимо подключить прибор к колпачку одной из свеч и подключить питание. Настройка производится на холостых оборотах. Чтобы определить момент зажигания требуется прибор направить на коленвал, а его лампочка продублирует появление искры, а также отобразит момент, в который совпадут метки крышки и шкива. При совпадении нужно тут же закрепить трамблёр.

Подведём итоги

Самостоятельная регулировка зажигания не только позволит сэкономить какую-то копейку для бюджета, но и поможет «сблизиться» со своим автомобилем. Верно отрегулированное зажигание — залог корректной работы двигателя.

В процессе эксплуатации автомобиля ВАЗ 2106 автовладелец может столкнуться с затрудненным запуском двигателя и появлением перебоев в работе силового агрегата. Причиной подобных неисправностей является неправильно выставленное опережение зажигания, требующее своевременной регулировки. Такая работа не представляет особой сложности, поэтому с ней справятся даже те автовладельцы, которые имеют отдалённое представление о ремонте своего автомобиля. В этой статье мы расскажем вам как выставить зажигание на Ваз 2106.

Симптомы неисправности

Определить неправильно выставленное зажигание не составит особого труда. Если у вашего автомобиля появились проблемы с запуском, мотор работает неровно, появляется выраженная детонация, всё это может свидетельствовать о неправильном зажигании.
Также проблемы с зажиганием можно также определить народным способом:
Машину разгоняют до скорости приблизительно 45 километров. Включают четвертую скорость, и резко нажимают на педаль газа.
После такого резкого ускорения появляется выраженная детонация и звон так называемых пальцев, который проходит по мере разгона автомобиля, это может говорить о сбившимся зажигании.

Необходимый инструмент

Выполнить самостоятельно такой ремонт двигателя не составит труда. Чтобы самостоятельно выставить зажигание Ваз 2106 вам потребуются следующие инструменты:

Вольтметр или контрольная лампочка, работающая от 12 вольт.
Накидной ключ №13.
Свечной ключ.

Пошаговая инструкция выполнения ремонтных работ

Выставить зажигание на двигателе ВАЗ 2106 можно по 4 и 1 цилиндру. Алгоритм работы несколько отличается в зависимости от цилиндра, с которым выполняется работа. Также в этой статье мы расскажем, как выставить электронное зажигание на Ваз 2106.
В первую очередь вам необходимо определить по каким меткам будет выставляться зажигание. Зажигание выставляется по меткам на ГРМ. Длинная метка соответствует нулевому зажиганию, средняя — пяти градусам угла, короткая — десяти градусам угла опережения.

Также вы можете найти на ободе шкива обозначение верхней мертвой точки, также на шкиве имеется небольшой наплыв, расположенный напротив отметки верхней мертвой точки. Именно по этим отметкам и следует выставить бесконтактное зажигание на Ваз 2106.
Нужно свечным ключом выкрутить свечу с 1-го цилиндра, пробкой или пальцем закрыть появившиеся свечное отверстие.

Специальным ключом нужно поворачивать коленчатый вал до начала такта сжатия. Такой такт сжатия начинается, как только поршень начинает двигаться вверх. Определить сжатие можно по давлению в отверстии свечи.
Крутить коленвал нужно пока не совпадет отметка на крышке, расположенной на ГРМ. В том в случае, если вы используете низкооктановое топливо, то совмещать отметку на шкиве коленвала необходимо с длинной отметкой, что равняется нулевому углу опережения. Если же вы заливаете в двигатель 92 бензин, то совмещать отметку нужно со средней риской.

Далее отстёгиваем защелки и демонтируем крышку трамблера.

Ротор после поворота коленчатоговала будет в положении, когда контакт ротора в распределителе направлен в сторону первого цилиндра.
Совместив отметки, следует провести от распределителя линию, которая проходит через защелки крышки и направляется параллельно оси двигателя. В том случае, если такая воображаемая линия не пересекает защелки крышки, следует в обязательном порядке выполнить соответствующую регулировку:
Откручиваем гайку, которая фиксирует распределитель, после чего тянем трамблёр вверх. При вращении оси ротора, следует выставить ее параллельно оси двигателя.

Устанавливаем на место распределитель, фиксируем его гайкой крепления, но не полностью ее затягиваем.

Далее вам потребуется контрольная лампа или вольтметр. Данный прибор нужно подключить одним концом к выходу катушки зажигания, тогда как второй провод от лампы подсоединяют на массу или на карбюратор.

Включают зажигание и плавно поворачивают распределитель. Поворачивать необходимо до того момента, пока не погаснет контрольная лампа. Если лампа изначально не горит, то регулировки не требуется.
После этого начинаем поворачивать распределитель по направлению против часовой стрелки. Как только загорается контрольная лампа следует зафиксировать распределитель, затянув гайку.
Включаем зажигание и устанавливаем на место трамблёр.

Проверка правильности проведенной работы не представляет сложности. Разгоняем машину до скорости в 40 километров и резко нажимаем на газ на четвертой передаче. Если при таких манипуляциях возникает детонация, не пропадающая при ускорении автомобиля, выставлено раннее зажигание. Отсутствие детонации свидетельствует о позднем зажигании. При выставленном раннем зажигание следует поворачивать распределитель приблизительно на одно деление. Если же выставлено позднее зажигание, то наоборот, его поворачивают против часовой стрелки на одно деление.

Заключение

Как вы можете видеть, самостоятельная регулировка и выставление зажигания на автомобиле ВАЗ 2106 не представляет особой сложности. С такой работой справится каждый автовладелец, чтобы правильно выставить в машине зажигание не потребуется использовать каких-либо специальных инструментов. Если у вас появились какие-либо сложности с этой работой, то ниже мы подготовили видео, где наглядно рассказывается о том, как выставить зажигание на Ваз 2106. Проводить такую регулировку рекомендуется каждые 15 тысяч километров или же по мере появления характерных признаков проблемы с зажиганием.

К сожалению, не смотря на большое разнообразие авто в наше время, и новые, и авто со стажем могут подвергаться поломкам. Именно поэтому, нужно быть готовым к решению проблем. Например, если у вас получится правильно выставить зажигание на своей машине, тогда вы можете справиться с любым устройством этого автомобиля. Очень важно, чтобы зажигание работало правильно, ведь от этого напрямую зависит корректность работы двигателя. Кроме того, это оказывает влияние на расход топлива автомобиля. Поэтому, владельцам «шестерки» необходимо знать, как выставлять зажигание на ВАЗ 2106 самостоятельно.

В целом, данная процедура не является какой-либо сложной и если ее правильно изучить, то можно сэкономить свое время и денежные средства на посещении сервисного центра по ремонту транспортных средств.

К преимуществам карбюраторных моторов автомобилей ВАЗ относят то, что их обслуживание достаточно легкое и они обладают высокой ремонтной пригодностью. Но, стоит отметить, что именно карбюраторные ВАЗы иногда могут потребовать установку зажигания вручную.

Выставление зажигания на ВАЗ 2106 нужно произвести в следующих ситуациях:

Вы заметили, что расход топливной жидкости увеличился. Такое случается из-за неверно произведенной настройки зажигания ВАЗ 2106 (карбюратор). Зажигание также может стать одной из причин. Когда зажигание в транспортном средстве является поздним, то динамические показатели транспортного средства снижаются.
Теряется динамичность авто. В этой ситуации происходит ситуация, когда взрыв догоняет поршень.
Слышны выстрелы, которые идут в глушитель. Если взрыв идет в вдогонку, то газы расширяются дольше.
Увеличение шума в моторном отсеке. Выставление зажигания на Жигулях нужно производить в том случае, если вы стали замечать, что в моторе происходят стуки. Это говорит о том, когда поршень идет наверх, то он встречается со взрывом.

Как выполнить установку зажигания на ВАЗ-2106

Для того чтобы произвести данную процедуру точно, используют прибор – стробоскоп. Но не любой автомобилист имеет его в своем гараже. Поэтому в условиях работ проводимых в гараже, можно использовать подручные приспособления. Вам нужно иметь 12-вольтовый световой элемент и ключ, предназначенный для коленвала. Помимо этого потребуется ключ на «тринадцать».

Регулировка зажигания в «Классике» осуществляется при неработающем двигателе. Изначально выкручивается свеча. Поршневой цилиндр переводится в режим зажигания. После отверстие закрывается и выполняется вращение. В момент выталкивания пальца с отверстия, можно определить, что такт сжатия был выполнен.Далее осуществляется процедура подразумевающая подсоединение бронепровода. Дальше необходимо будет определить момент зажигания.

Возьмите ключ (на «тринадцать») и открутите гайку в крепеже системы распределения. Потом возьмите световой элемент с 2 проводами. Первый из них подключите к «массе», а другой – к катушке зажигания. Индикатор должен загореться. Потом производится закручивание крепления. Автомобиль необходимо проверить в процессе езды. Кроме того, в интернете загружено огромное количество видео, с регулировкой своими руками зажигания на ВАЗ (2106).

Правильность выставления зажигания на ВАЗ-2106 достаточно важный вопрос. Это стоит делать непосредственно во время движения. Изначально осуществляет прогрев двигателя, а после разгон транспортного средства до скорости в пятьдесят километров. Потом переключитесь на 4 передачу и продолжайте движение без увеличения скорости. Теперь резко надавите на газ до упора и послушайте работу двигателя. Вы услышите звук детонации или так званный «звон пальцев».Правильной можно считать работу, если этот звон по прошествии определенного времени затихает. По стрелке спидометра преодолевается отрезок 5 км в час.Когда вы наблюдаете детонации более длительный период времени, то стоит скорректировать положения трамблера.

Как скорректировать положение трамблера

Если детонацию слышно слегка или она отсутствует вовсе, тогда стоит поворачивать трамблер. Так нужно регулировать зажигание пока процесс не уладится до полутора секунд.

Стоит рассказать несколько возможных ситуаций развития событий при осуществлении этой процедуры.

Итак, порядок зажигания ВАЗ 2106 следующий:

Когда детонация очень быстрая, то есть пропадает спустя несколько секунд, то это говорит о нормально выполненной регулировке. Если она после пяти секунд, то выполнять настройку уже не нужно.
Длительная детонация. Чтобы замедлить этот процесс нужно произвести остановку и ослабить корпус трамблера, и повернуть его на одно отделение вперед. Выполняйте эти действия, до тех пор, пока процесс не будет длиться в течение нужного периода времени.
Детонация не происходит. Это не есть правильным «симптомом». В этой ситуации нужно поворачивать трамблер в сторону минуса.

Процесс установки зажигания (на ВАЗ 2106 модели) и поломки в трамблере

Если произошла поломка, заменить для дальнейшей установкине составляет большого труда. Для установки необходимо произвести выступление первого цилиндра мотора на BMT. После этого необходимо найти метку, расположенную в шкиве и совместить ее с точкой, которая находится на крышке привода.Найти ее можно с помощью вставления пальца в отверстие для свечей.

Снимите крышку распределителя и поставьте бегунок. Теперь вы должны вставить корпус трамблера. Делаем эту процедуру так же, как говорилось выше. Но помните, поставить зажигание на ВАЗ-2106 наилучшим способом можно только с использованием стробоскопа. Вряд ли он есть у вас дома, а до СТО, так просто не доберешься.

Выполняем ослабление крепежной гайки.

Прогреваем ДВС и не выключая, вращаем корпус распределителя в две стороны, по очереди (количество оборотов в минуту должно достигать около 2000). Слушайте как работает двигатель. Как выбрать лучшее положение? Его вы можете достигнуть момента, когда показывается наибольшее количество оборотов без провалов. Когда вы нашли это положение, можно выполнять затягивание крепления.

Метки на крышке ГРМ

Как выполнить установку зажигания электронного типа

Всем известно, что иметь систему зажигания электронного типа функционирования более удобно, так как она бесконтактная и это имеет свое отображение на работе автомобиля. Любую модель «шестерки» можно подвергнуть таким изменениям, не смотря на год ее выпуска. Нужно всего лишь обзавестись необходимыми инструментами. Что нужно иметь:

сверлильный инструмент
ключ на 13 (рожковый), на 8, на 10;
ключ, предназначенный для храповика.

Когда вы придете,будете совершать покупку БСЗ, то вместе с ней вы получите набор необходимых запчастей. Кроме того, в комплект обязательно входит инструкция для установки. Под капотом находится место, в которое крепится коммутатор и бесконтактная катушка зажигания. После установки этих элементов нужно заняться установкой трамблера. Устаревшая комплектующая будет направлена на 1й или 4й цилиндр.Необходимо запомнить в каком положении находится трамблер и направление бегунка. При надобности, нанесите на эти места отметки. Новый трамблер должен быть установлен в таком же положении. Далее нужно выполнить установку зажигания. Как установить зажигание на ВАЗ-2106 вы уже знаете, действуйте согласно выше представленной инструкции.

Помните, что если вы смогли верно произвести выставление зажигания на классике, то значит, что вы смогли обеспечить надежную работу двигателя на своей «шестерке». Кроме того, вы теперь разбираетесь в устройстве собственного автомобиля и сможете решить любые возникшие проблемы и наладить любой узел в системе. Также не мало важным плюсом является экономия средств на станции технического обслуживания, ведь вы сделали все самостоятельно. Главное при выполнении выставления зажигания на ВАЗ 2106 следовать подробной инструкции, которая предоставлена выше, и вы с легкостью сможете произвести эту операцию без дополнительной помощи. Также очень важно иметь в своем распоряжении сопутствующие инструменты (ключ на 13, 12-вольтовую лампочку и прочее).

К процессу обслуживания своего транспортного средства необходимо подходить с максимальной ответственностью. Изучайте технические особенности авто, разбирайтесь в эксплуатационных показателях и самостоятельно производите ремонт. Только в таком случае существует возможность быть уверенным в правильности выполнения ремонтных работ.

Цените свое транспортное средство и ремонтируйте его вовремя. Только в таком случае оно сможет вам прослужить долгие годы!

Принцип работы системы зажигания ВАЗ 2109 — Ремзона ВАЗ

Довольно простая система зажигания ВАЗ 2109 обеспечивает стабильную работу двигателя и нормальное его функционирование. Сегодня мы рассмотрим принцип действия и основные составляющие системы на автомобиле ВАЗ 2109 с карбюраторной системой впрыска, а также акцентируем внимание на регулировке угла опережения.

Принцип работы и состав системы зажигания на автомобиле ВАЗ 2109

Чтобы понять принцип работы, необходимо изучить состав. К системе зажигания автомобиля ВАЗ 2109 относятся следующие элементы:

Датчик Холла (бесконтактный).
Распределитель зажигания (в народе его именуют просто трамблер).
Электронный коммутатор.
Бронепровода.
Катушка зажигания.
Свечи.

Суть системы в том, чтобы своевременно подавать импульс высокого напряжения на электроды свечей. При вращении стартером происходит передача движения на распределительный вал, от которого и вращается трамблер. В конструкции последнего присутствует датчик Холла, в непосредственной близости от которого вращается своеобразная металлическая «юбка» с прорезями. При прохождении возле чувствительного элемента датчика металлической части происходит появление напряжения на сигнальном проводе.

Сигнал поступает на электронный коммутатор – второй по значимости элемент системы зажигания ВАЗ 2109 с карбюраторным впрыском. Полученный импульс усиливается и подается на катушку, которая состоит из двух обмоток, соединенных в одной точке. А по сути, катушка – это повышающий трансформатор, подобные конструкции установлены даже в микроволновках. В итоге напряжение возрастает в сотни раз – с 12 Вольт до 30 тыс. Вольт. Правда, сила тока очень мала, поэтому удар искрой может вызвать только неприятные ощущения, риска для жизни не представляет.

Высокое напряжение поступает на распределитель зажигания, который необходим для одной основной цели – раздачи тока в соответствующие цилиндры, согласно работе двигателя. Когда высокое напряжение достигает свечи, происходит пробой – между электродами образуется искра, способная воспламенить смесь из бензина и воздуха. Пожалуй, упрощенный рассказ о принципе работы системы зажигания автомобиля ВАЗ 2109 можно считать завершенным. Осталось только поговорить о том, как правильно отрегулировать момент зажигания.

Как проводится регулировка зажигания?

Можно взять на вооружение несколько методов:

На слух.
При помощи стробоскопа.
С применением мотор-тестера.

Последний, конечно, окажется самым предпочтительным. Но если вдруг возникла нужда провести регулировку зажигания ВАЗ 2109 в полевых условиях, то можно и воспользоваться первым способом. Если приходится часто проводить настройку, можно своими руками спаять небольшую схему на одном тиристоре. За считанные минуты делается стробоскоп из фонарика своими руками.

Перед началом проведения работ удостоверьтесь в том, что распределительный и коленчатый валы установлены строго по меткам. Откройте смотровое окошко в картере сцепления, через него видно маховик и метки на нем. Снимите защитную крышку с отсека ГРМ, выставьте шкив распредвала по метке. Проверьте, посмотрев в смотровое окно, совпадает ли метка на маховике с планкой, прикрепленной к блоку двигателя. Без проведения этого осмотра невозможна правильная регулировка зажигания на автомобиле ВАЗ 2109. Работа клапанов будет нарушена, двигатель будет функционировать неправильно. Теперь, вооружившись ключом на 10, ослабьте три болта (но не выкручивайте), которыми крепится корпус распределителя. Заведите двигатель и прогрейте его.

Теперь проверните корпус трамблера в сторону (вы найдете две надписи «+», «–» и черточки). Соответственно, «–» означает раннее зажигание, а «+» позднее. Немного измените положение, прислушайтесь к работе двигателя, выжмите педаль газа и обратите внимание, как набираются обороты. Ориентир у вас должен быть таковым – число оборотов коленвала при нормальных настройках должно быть 700-900 в минуту. А вот регулировка зажигания ВАЗ 2109 при помощи стробоскопа намного точнее, жаль только, что не у всех имеется такое устройство.

Очень интересное видео о системе зажигания ВАЗ 2109 и не только:

Каждый владелец «девятки» время от времени может сталкиваться с проблемами, связанными с работой двигателя. В большинстве случаев эти проблемы напрямую связаны с системой зажигания. Из этой статьи мы предлагаем вам узнать, что представляет собой схема зажигания автомобиля ВАЗ 2109 инжектор и карбюратор, как осуществляется регулировка зажигания в домашних условиях.

Система зажигания ВАЗ 2109 представляет собой совокупность устройств и узлов, связанных между собой и гарантирующих возникновение электрического разряда. Этот разряд в соответствии с электросхемой предназначен для воспламенения топливной смеси в цилиндрах двигателя. Модуль зажигания ВАЗ — это достаточно значимый узел в техническом оборудовании транспортного средства.

Наиболее важным параметром в работе зажигания ВАЗ является момент возникновения искры, определяющий правильность функционирования всего узла. Этот параметр называется моментом СЗ, поскольку именно он определяет время воспламенения горючей смеси в системе. Если момент будет выставлен неверно, это приведет к различным проблемам в функционировании «девятки».

Схема коммутатора и катушки на автомобилях ВАЗ 2109, 2108, 21099

Правильная работа системы в первую очередь зависит от того, как выставлен момент зажигания. Как показывает практика, на карбюраторных двигателях необходимо более точная регулировка момента. Неисправности, описанные ниже, могут возникать по различным причинам — это могут быть и неисправности форсунок, и другие проблемы. Но в первую очередь необходимо проверить порядок зажигания, правильно ли выставлен угол.

Ниже приведены основные неисправности, характерные для ВАЗ 21099 и 2109:

Повышенная детонация мотора. Нажимая на педаль газа, водитель при этом будет слушать звенящий звук. Как правило, на ВАЗ 2109 инжектор или карбюратор такая проблема возникает у тех автовладельцев, которые ненадлежащим образом следят за своим транспортным средством. Одной из основных причин в данном случае является слишком ранее зажигания. Впоследствии это может привести не только к некорректной работе силового агрегата, но и возможной деформации поршневых колец.
Появление черного дыма из глушителя при запуске мотора. Данная неисправность, как правило, свидетельствует о позднем зажигании. Чтобы решить проблему, необходимо правильно выставить угол опережения зажигания.
Если мотор работает на холостых оборотах, он в целом функционирует неравномерно.
Слишком поздняя настройка системы также может проявляться при нажатии на педаль газа. В этом случае силовой агрегат будет функционировать с перебоями, а когда водитель попытается нажать на педаль газа, могут проявляться провалы, то есть перестает на какое-то время работать. В итоге это может привести к неверному автомобильному ходу.
Понижение тяги мотора, а также увеличение расхода бензина по сравнению с обычным режимом. При этом мотор не в состоянии быстро изменять режим функционирования. Все это говорит о неверной настройке СЗ, в частности, позднем зажигании. Основная причина связана с тем, что горючая смесь не может сгорать полностью (автор видео — Наиль Порошин).

Так что, если вы обнаружили один из признаков неисправностей, в первую очередь необходимо обратить внимание на зажигание ВАЗ 2109. Как показывает практика, проблема обычно заключается именно в нем.

Итак, для того, чтобы избавиться от неполадок, в первую очередь необходимо правильно выставить момент. Вам потребуется стандартный набор инструментов, включающий в себя отвертки и гаечные ключи. Чтобы приступить к процессу и выставить угол, заведите мотор и дайте ему прогреться до рабочей температуры, при этом обороты свободного хода должны быть не менее 800 в минуту.

Когда мотор прогреется, необходимо демонтировать силиконовую трубку, благодаря которой осуществляется разрежение со штуцера, ее основание установлено на карбюраторе. Свободный край нужно поднести к пальцу — если трубка к нему присосется, то это свидетельствует о наличии разрежения. Вам потребуется снизить число оборотов до того времени, пока разрежение не пропадет.

Выставление меток зажигания на автомобиле ВАЗ 2109

После этих действий заглушите мотор и перегните трубку, пока просвет полностью не исчезнет. Используя гаечный ключ, вам необходимо ослабить гайки, фиксирующие распределитель. Когда вы извлечете пробку и прочистите смотровой люк от грязи, вы сможете видеть полоски, по которым выставляется момент. Проверните маховик до того, пока он не совпадет с длинной полоской шкалы — такое положение говорит о том, что угол выставлен на нуле.

Теперь вам потребуется стробоскоп — именно с его помощью будет выставляться угол:

Красный провод стробоскопа необходимо подключить к плюсовому выходу на катушке.
Темный проводок подключается к массе.
Фиксация осуществляется к проводкам на четвертом цилиндре. Ниже приведена подробная инструкция по выставлению угла зажигания на автомобилях ВАЗ 2108, 2109, 21099 (автор видео — Ремонт автомобиля своими руками).

Чтобы в работе вакуумного регулятора опережения зажигания не было проблем, производим выставление угла своими руками.

Для этого необходимо выполнить следующие действия:

Сначала заведите мотор. Число оборотов в соответствии с данными тахометра должно быть не выше 800 в минуту. Если ваше транспортное средство не оборудовано тахометром, вам придется установить его дополнительно. Без этого устройства произвести настройку угла правильно будет невозможно.
Посветите стробоскопом на смотровое окно, расположенное на люке.
Учитывайте то, что наиболее длинная отметка маховика должна располагаться на уровне нулевой отметки. Вам необходимо определить положение на метке, характерной для топлива, которую вы используете.

Данный угол необходимо изменять от нулевого положения в сторону лобового стекла транспортного средства. Чтобы не допустить ошибок, следует несильно проворачивать корпус устройства в правую сторону. Благодаря этому угол опережения начинает увеличиваться, в то время как при движении влево он начнет уменьшаться. Чтобы точно определить, в какую сторону необходимо регулировать, используйте шкалу трамблера.

Каждое деление на шкале соответствует 8 градусам, так что для того, чтобы не допустить ошибок, процедура регулировки должна осуществляться медленно. После выставления правильного угла трамблер отключается и фиксируется в необходимом положении.

Еще один вариант выставления зажигания, только без использования стробоскопа, приведен на видео ниже (автор видео — Наиль Порошин).

Иван Иванович Баранов

Опыт работы на СТО:

Посмотреть все ответы

Avtozam.com — ваш помощник в ремонте и обслуживании авто

Использование вами данного веб-сайта означает ваше согласие с тем, что вы используете его на свой страх и риск.

Отличия между системами зажигания с инжекторным и карбюраторным двигателем на ВАЗ 2109 достаточно существенные.

На карбюраторных версиях за распределение зажигания отвечает катушка и распределитель. На инжекторах эта роль отводится специальному модулю зажигания. Он включает в себя пару катушек и управляющую электронику.

Как устроена СЗ

Еще одно важное отличие между карбюраторной и инжекторной системой зажигания (СЗ) — это отсутствие необходимости настроек на электронном типе, установки опережения зажигания, регулировки зазоров. Датчики отвечают за распределение зажигания по цилиндрам.

Система зажигания служит для воспламенения в необходимый момент топливовоздушной смеси, находящейся в цилиндрах двигателя.

Применяемые СЗ можно разделить на три основных типа:

Первый и третий тип особого интереса для нас не представляют, поскольку на ВАЗ 2109 используется бесконтактная или бесконтактно-транзисторная система.

Применять такие схемы начали еще в середине 80-х годов прошлого века. С течением времени инженерам удалось повысить эффективность, работоспособность и надежность.

Принцип действия

Принцип действия системы зажигания, установленной на ВАЗ 2109, выглядит следующим образом:

Датчик положения коленвала выполняет свои основные задачи, посылает сигнал на контроллеры;
Контроллер обрабатывает полученную информацию и проводит расчет последовательности включения в работу катушек зажигания;
Катушка создает две искры — воспламеняющую и холостую.

Метод холостой искры подразумевает создание искр одновременно в двух свечах зажигания. Одна воспламеняющая, а вторая холостая, поскольку бьет в такт выпуска отработанных газов на другой свечке. Таким образом, цилиндры, где одновременно образуются искры, создают пары — 1 и 4 цилиндры и 2 и 3 цилиндры.

Катушка

Основные преимущества

Используемая система зажигания для девяток отличается неплохими показателями надежности, хотя вырабатывает энергию до 50 кДж, а напряжение пробоя порой может достигать отметки 30 кВ и больше. БСЗ ценят за высокий КПД.

Можно выделить несколько главных преимуществ, которыми характеризуются бесконтактные системы зажигания.

СЗ работает с датчиком Холла

Из-за этого на параметры энергии искры не влияют напряжение в электросети, частота работы двигателя. Это обусловлено тем, что период времени концентрации энергии в катушке зажигания всегда неизменный. Так обеспечивается высокий КПД схемы

Отсутствует механическое взаимодействие между контактами

Это способствует отсутствию загрязненности, обгорания контактов, потому чистить их не приходится

Не нужно регулировать положение контактов

Это объясняется просто — их нет в СЗ ВАЗ 2109

Минимальные механические взаимодействия деталей

Такой фактор способствует отсутствию вибраций ротора, резонанса, неравномерного распределения искры по свечам зажигания

Энергия в свечи постоянно повышенная

Она может достигать 50 Дж, что позволяет избегать сбоев при воспламенении топливовоздушной смеси в цилиндрах. Особенно хорошо это видно при разгоне автомобиля

Экономичность и экологичность

Применение новой СЗ позволило улучшить экономию топлива примерно на 5 процентов, а также на 20 процентов снизить количество выбросов СО

Стабильный запуск холодного двигателя

Даже если АКБ разрядится до 6В, запустить мотор все равно можно будет без проблем. Этим БСЗ существенно отличается от других систем зажигания, которые не могут похвастаться такой стабильностью.

Схема

Используемая на ВАЗ 2109 система зажигания включает в себя следующие компоненты:

Коммутатор;
Свечи;
Датчик распределителя;
Катушки зажигания;
Выключатель;
Блокирующее устройство. Оно не позволяет включаться стартеру до тех пор, пока полностью не выключится зажигание;
Запорно-противоугонное устройство;
Датчик Холла;
Валик датчика-распределителя, который располагается горизонтально и получает вращательный момент от распределительного вала;
Система самопроизвольного отключения зажигания, которая срабатывает через 2-8 секунд;
Система выравнивания коммутируемого тока, которая требуется при изменении напряжения в сети в пределах 6-18В;
Встроенная в коммутатор система, которая регулирует время накопления энергии в катушке, ограничивает силу тока при небольшой частоте работы мотора.

Система зажигания работает с напряжением до 26 кВольт, искровой заряд имеет длительность 1,6-2,0 миллисекунд, а выделяемая за это время энергия составляет 35-50 МДж.

Обслуживание

Если не следить за состоянием системы и упускать из виду наличие неисправностей, нарушений в работе, это может привести к определенным последствиям. А именно:

Снижение надежности работы СЗ, появление сбоев;
Снижение технических характеристик двигателя, таких как динамика разгона, максимальная скорость;
Резкое увеличение количества потребляемого топлива;
Поломка элементов СЗ или всей системы.

Прежде чем самостоятельно проводить техническое обслуживание СЗ, примите во внимание несколько важных рекомендаций.

Не прикасайтесь руками к катушке зажигания при работающем двигателе. Это касается проводов, коммутатора и прочих компонентов.
Не проверяйте СЗ на работоспособность методом «на искру», поскольку это может привести к травмам и дорогостоящему ремонту всего автомобиля;
Ни в коем случае не заводите двигатель искровым зазором между центральной клеммой датчика-распределителя и высоковольтником.

Техобслуживание

Обслуживание данной системы включает в себя следующие операции:

Зачистка свечей от образовавшегося нагара или замена элементов;
Проверка проводов на предмет изоляции, качества контактов и крепления;
Контроль момента зажигания, установка момента;
Очистка крышки ротора и датчика распределителя при образовании загрязнений;
Зачистка пластины ротора, электродов боковых клемм СЗ;
Проверка качества фиксации на посадочных местах всех элементов системы;
Проверка креплений проводов.

Ремонт распределителя

Система зажигания на отечественном автомобиле ВАЗ 2109 устроена достаточно сложно, хотя принцип ее работы даже у новичков не вызывает серьезных сложностей.

Профилактика, ремонт СЗ подразумевает работы с электрической составляющей автомобиля, потому обязательно соблюдайте все установленные правила безопасности, опирайтесь на рекомендации, указанные в руководстве по эксплуатации авто.

Нажмите, чтобы отменить ответ.

Все про 2109

Как снять и почистить форсунки на ВАЗ 2109 (инжектор)?

Содержание: Расположение Когда требуется замена Снятие и

Причины перегрева двигателя на ВАЗ 2109 (карбюратор, инжектор)

Не секрет, что двигатель — это главный агрегат всего автомобиля. От его работоспособности зависит ваша возможность ездить на машине, расходовать оптимальное количество топлива и не только. Но перегрев — вполне распространенная ситуация, при которой многие допускают серьезные ошибки.

Ремонт выпускного коллектора на ВАЗ 2109 (карбюратор)

Выпускной коллектор — это компонент выпускной системы, который выполняет процесс отвода отработанных газов от цилиндров силового агрегата в выхлопную трубу.

Классическая система зажигания легковых автомобилей

В автомобилях необходимость системы зажигания заключается в том, чтобы принудительно воспламенить рабочую топливовоздушную смесь в камерах сгорания. Воспламенение осуществляется при помощи электрической искры, которая возникает между электродами свечей. Образование искры происходит после того, как будет подано высокое напряжение на электроды.

Катушка зажигания

Генератором импульсов является катушка. По сути, это обычный трансформатор, у которого имеется первичная и вторичная обмотки. Сердечник изготовлен из железа, на него сначала наматывается первичная обмотка очень толстым проводом с небольшим количеством витков. Поверх нее произведена намотка вторичной обмотки очень тонким проводом и большим количеством витков.

В то время, когда по первичной обмотке протекает ток, начинает создаваться вокруг сердечника магнитное поле. После размыкания цепи питания катушки зажигания магнитное поле исчезает. Но силовые линии все еще продолжают пересекать обе обмотки. При этом во вторичной обмотке происходит вырабатывание тока с высоким напряжением.

В контактных (классических) системах зажигания напряжение составляет около 25 кВ. В первичной обмотке возникает ток самоиндукции. Напряжение при этом возрастает примерно до 300 В. С вторичной обмотки можно снять напряжение, которое будет напрямую зависеть от того, какая величина магнитного поля, а также от того, с какой интенсивностью происходит его убывание.

Другими словами, напряжение во вторичной обмотке зависит от скорости и силы убывания тока в первичной цепи. Вот здесь вот можно выделить одну особенность контактной системы зажигания. В момент, когда исчезает магнитное поле, в первичной обмотке ток самоиндукции начинает вызывать искренние контактной группы прерывателя в трамблере. Из-за этого происходит обгорание контактной группы.

Несколько слов о контактной группе

Чтобы увеличить вторичное напряжение, а, следовательно, уменьшить обгорание этой группы, необходимо произвести подключение конденсатора. Его вы можете увидеть в нижней части корпуса трамблера на любом автомобиле, оснащенном классической системой зажигания.

Когда контакты начинают размыкаться, а зазор в них очень маленький, в этот момент между ними может образоваться небольшая, но очень сильная искра. Именно в это время конденсатор заряжается. После того, как контакты полностью разомкнутся, риск образования искры минимальный, а конденсатор начинает процесс разрядки. Происходит отдача тока в катушку зажигания, в ее первичную обмотку.

При этом создается импульс тока, который позволяет исчезнуть магнитному потоку, а самое главное – с его помощью можно добиться более высокого напряжения на вторичной обмотке. Стоит отметить, что в разных автомобилях емкость конденсатора может меняться. Как правило, она находится в диапазоне 0,17..0,35 мкФ. Если говорить про автомобили ВАЗ классической серии, то у них емкость этого конденсатора колеблется в диапазоне 0,2..0,25 мкФ.

Если увеличить или уменьшить значение емкости этого конденсатора, то это неизбежно приведет к тому, что на вторичной обмотке упадет напряжение. Во время заряда и разряда конденсатора во вторичной обмотке напряжение составляет порядка 5 кВ (максимум).

Вторичное напряжение

Теперь нужно немного поговорить о вторичном напряжении, ведь именно от него зависит то, насколько качественно будет воспламеняться топливовоздушная смесь. Само собой, напряжение пробоя должно быть высоким, если в электродах свечей зазор большой. Также нужно обращать внимание на то, какое в камерах сгорания давление. Как правило, напряжение пробоя колеблется в интервале 8..12 кВ. Это минимальное значение, при котором топливовоздушная смесь должна воспламеняться.

Для того чтобы она загорелась наверняка, необходимо повысить напряжение в два раза. В итоге получается, что во вторичной цепи развивается напряжение в интервале 16..25 кВ. Запас очень большой, ведь при эксплуатации автомобиля постоянно происходят какие-либо изменения. В частности, зазор в свечах зажигания может постепенно увеличиваться, так как центральный электрод начинает выгорать. Также может изменяться состав топливовоздушной смеси.

Если она окажется слишком бедной, то для воспламенения в камерах сгорания бензина необходимо развить напряжение как минимум 20 кВ. На фото приведены катушки зажигания, которые используются в автомобилях ВАЗ классической серии. Они могут быть с тремя выводами или с четырьмя. Наиболее надежными являются последние, в которых имеется один вывод, с которого снимается высокое напряжение, а также три для подключения к низковольтной цепи.

Подключение катушки и ее работа

Надежность запуска в этом типе катушек довольно высокая. У неё один вывод идет к аккумуляторной батарее, второй – к выключателю стартера, третий – питание от замка зажигания. Другими словами, эта катушка будет работать тогда, когда происходит запуск двигателя, более усердно. Причина выбора именно такой схемы подключения заключается в том, что во время запуска двигателя в первичной цепи протекает очень большой ток.

Следовательно, на вторичной обмотке происходит вырабатывание высокого напряжения. Но в таком «жестком» режиме функционировать очень мало будет катушка зажигания. Происходит чрезмерный нагрев и, как правило, более быстрый выход из строя. После того, когда двигатель запустится, на катушку зажигания подается питание через понижающий резистор, который способен уменьшить величину поступающего тока. Кроме того, этот резистор может изменять свое сопротивление, в зависимости от температуры внутри катушки.

Когда обороты двигателя очень маленькие, ток в первичной цепи возрастает, а это для нормального функционирования трамблера и всей системы зажигания крайне нежелательно. В трамблере зажигания контактная группа обгорает, усиливается ее износ. Кроме того, во вторичной цепи происходит увеличение напряжения, это может привести к тому, что в самом незащищенном месте распределителя произойдет пробой.

Искрение контактной группы

К сожалению, избавиться от искры между в контактом переключателе не получается полностью. Но, как было сказано ранее, значительное уменьшение искрения достигается путем подключения небольшого конденсатора. Кроме того, необходимо устанавливать нормальный зазор. Контакты должны размыкаться максимум на 0,4 мм. Если говорить про автомобили ВАЗ классической серии, то у них максимальный зазор контактов прерывателя – это 0,45 мм. В том случае, если этот зазор изменить в любую сторону, происходит уменьшение вторичного напряжения.

Конечно, если сделать зазор намного больше, чем рекомендуется, вы избавитесь от искрения. Но при этом значительно уменьшится угол, при котором контактная группа замкнута. Вследствие этого в первичной цепи уменьшается ток, вторичное напряжение тоже падает. Если же установить зазор намного меньше, нежели рекомендуется, то в первичной цепи начнет возрастать ток. Но очень сильное искрение будет наблюдаться между контактами прерывателя.

Именно по этой причине во вторичной цепи напряжение будет становиться меньше, так как магнитное поле не может достичь максимального значения, ведь не происходит резкого падения тока питания. Стоит заметить, что искрение наблюдается не только в контактах прерывателя. На роторе, а именно, на его бегунке, имеется два контакта. Первый находится в самом центре, а второй с краю.

Когда ротор вращается, от центрального контакта к крайнему передается ток с высоким напряжением. Вторичная цепь катушки зажигания соединена с центральным выводом крышки распределителя. Если вы задались целью произвести значительное уменьшение искрения в группе контактов, это приведет к тому, что на первичную обмотку катушки будет подаваться значительно меньший ток. Как следствие – во вторичной цепи напряжение уменьшается.

Замок зажигания

Нужно также обратить внимание на то, что в случае с классической системой зажигания через замок, расположенный в салоне автомобиля, протекает очень большой ток. Причем максимальная сила тока может достигать почти 12 А. Поэтому если у вас установлена контактная система зажигания, необходимо следить внимательно за состоянием замка. На некоторых автомобилях, начиная со второй половины 80-х годов, производится установка электромеханического реле. При этом через замок зажигания пропущен ток с небольшим значением, он необходим исключительно для целей управления реле.

Помехи для электроприборов

Также стоит учитывать, что в системе зажигания автомобиля происходит многократное размыкание и замыкание различных контактов, постоянно проскакивают искры, генерируются электромагнитные колебания.

Само собой, все это распространяется вокруг автомобиля, могут создаваться помехи для радиоприема и телевидения, а также для любой другой бытовой техники. Конечно, максимальное расстояние, на которое способно распространиться такое электромагнитное колебание, не очень большое. Наверняка, вы помните, какие помехи по телевизору создавали старые мопеды и мотоциклы. Но все зависит от частоты.

Если она от 15 МГц и выше, то вполне возможно, что радиус излучения будет составлять несколько сотен метров или даже пару километров. А это довольно много. Причем самые мощные помехи вырабатывает именно вторичная цепь в системе зажигания. Генератор и различные электродвигатели тоже являются источниками помех, но в меньшей степени. Что касается стартера или указателей поворотов, звукового сигнала, то радиопомех от них практически нет.

В контактной системе зажигания имеется несколько мест, в которых производится искрение. Во-первых, в самом прерывателе, который включает и отключает питание на обмотку катушки. Во-вторых, в распределителе, который направляет высокое напряжение на свечи зажигания. В-третьих, как было уже сказано, сам ротор трамблера может искрить. В-четвертых, непосредственно в свечах зажигания.

Причем частота этих помех очень высокая, порой она может достигать 100 МГц. Это самый мощный источник радиопомех, следующим по списку идет низковольтная цепь, так как в ней происходит искрение контактов группы во время прерывания подачи напряжения. Лучше всего помогает избавиться от помех экранирование абсолютно всех источников. Для этого необходимо использовать специальные элементы, которые изготовлены из металла.

Защита от помех

Все бронепровода, крышка распределителя, его корпус, катушка, свечи зажигания, они имеют в своей конструкции специальные экраны. Отдельно стоит сказать про высоковольтные провода. Чтобы исключить возникновение помех, они изготавливаются специальным образом, при котором происходит распределение по всей длине сопротивления.

Внутри распределителя зажигания, а именно на бегунке, между центральным и крайним контактом включено постоянное сопротивление, которое позволяет существенно снизить уровень помех. Даже угольный контакт, который находится на пружине в крышке трамблёра, позволяет нам существенно снизить уровень радиопомех.

Недостатки классической контактной системы зажигания

Среди недостатков классических систем зажигания можно выделить то, что через контактную группу прерывателя проходит большой по величине ток. Следовательно, происходит очень быстрый износ этого элемента. Также происходит искрение высоковольтных контактов непосредственного корпуса распределителя зажигания. На других системах такое не наблюдается.

Все это в сумме значительно снижает ресурс, а самое главное – надежность всей конструкции. Что касается надежности, то она зависит от многих составляющих. В частности, на нее влияет энергия искры, вторичное напряжение, форма и длина ее. А так же время, в течение которого происходит горение искры. Энергию можно вычислить, если знать три параметра:

напряжение;
силу тока;
время пробоя.

Но надежность можно определить по напряжению. В том случае, если в цилиндрах двигателя нормальные условия для горения, топливовоздушная смесь воспламеняется от искры, которая имеет энергию всего 10 мДж.

Надежность классической системы

Но на всех автомобилях с классической системой зажигания происходит увеличение энергии искры, дабы добиться максимальной надежности. Например, в «классических» автомобилях ВАЗ этот показатель порой доходит до 23 мДж. Но это при средних оборотах двигателя. Энергия постепенно уменьшается, когда частота вращения коленвала увеличивается.

Опять же, если в цилиндре условия нормальные, то в окончании такта сжатия можно заметить одну особенность. При условии, что в этот момент давление возрастает до 10. Зазор в электродах свечей примерно 1 мм. В этом случае необходимо напряжение значением около 10 кВ. Опять же, чтобы увеличить надежность всей системы, искусственно происходит увеличение этого значения в два с половиной раза, а иногда больше.

Отсюда можно сделать разумный вывод, что при увеличении напряжения вся система становится менее чувствительной к тому, какое состояние имеют электроды свечей, либо к качественному составу топливо-воздушной смеси. Известно, что через контактную группу прерывателя зажигания протекает определенный ток. Если он становится менее чем 1 А, то самоочищения контактов не происходит.

Конечно, бензиновые двигатели внутреннего сгорания постепенно совершенствовались. Постоянно происходило увеличение оборотов двигателя, увеличивалась степень сжатия, приходилось специально обеднять топливовоздушную смесь. В результате всего этого контактная система зажигания попросту стала одним большим недостатком, она только стопорила развитие автомобильной техники.

Пример работы системы зажигания

Нужно привести пример. Если увеличить частоту вращения двигателя, а также число цилиндров, происходит значительное снижение энергии искры. Другими словами, если взять двигатель ВАЗ 2106, модернизировать его, облегчив все узлы, в результате чего он начнет развивать обороты намного выше, нежели было задумано проектировщиками, а после установить систему зажигания, которая была смонтирована на моторе ранее, то попросту не получится достичь нормального режима работы.

Нужна очень большая энергия искры. Также необходимо выполнить два основных требования, которые друг другу противоречат. Во-первых, нужно произвести увеличение первичного тока. Во-вторых, нужно значительно снизить ток, который проходит через контактную группу прерывателя зажигания. Сделать это одновременно попросту не получается. Поэтому в случае с более высокооборотистыми двигателями, в которых высокая компрессия, необходимо использовать любую другую систему, но не классическую.

В заключение хотелось бы сказать, что по контактам прерывателя необходимо пропускать ток с минимальным значением, который будет управлять, а не производить переключение в первичной цепи. Но намного эффективнее, конечно же, вообще отказаться от контактов, произвести установку датчика Холла или другого бесконтактного устройства.

Источник http://avtoprin.ru/cars/pravilnaya-regulirovku-sistemy-zazhiganiya-na-avtomobilyah-vaz-kak-vystavit/

Источник http://car-avz.ru/glavnaya/sovety-masteru/12230-printsip-raboty-sistemy-zazhiganiya-vaz-2109-remzona-vaz

Источник http://vaz-remzona.ru/klassicheskaya-sistema-zazhiganiya/
