Регулировка зажигания автомобиля ока

Момент зажигания — очень важный параметр, от которого зависит нормальная работа двигателя. Если этот момент (угол опережения зажигания) будет установлен неправильно, двигатель будет плохо пускаться, неустойчиво работать на режиме холостого хода, не развивать полную мощность, перегреваться и излишне расходовать бензин. Кроме того, при слишком большом угле опережения зажигания («раннем» зажигании) возможно возникновение детонации — очень опасного явления, часто приводящего к аварийному повреждению двигателя.

В бесконтактной системе зажигания момент зажигания (угла опережения зажигания) можно установить только с помощью стробоскопа

Стробоскоп доступен практически каждому автомобилисту, так как его можно приобрести почти в каждом магазине автозапчастей по доступной цене.

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин–1). Угол должен быть в пределах 1°± 1° до ВМТ.

Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (резиновая заглушка вынута). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала.

Момент зажигания также можно проверить и установить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая — опережению зажигания на 5° поворота коленчатого вала. По этим меткам выставляют момент зажигания на стенде.

1. Для удобства работы снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

2. Отсоедините шланг от вакуумного регулятора.

3. Для проверки момента зажигания подсоедините зажим «+» стробоскопа к клемме «+» аккумуляторной батареи, а зажим «массы» стробоскопа — к клемме «–» аккумуляторной батареи.

4. Снимите наконечник высоковольтного провода со свечи первого цилиндра и подсоедините его к датчику стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

5. Выньте резиновую заглушку из люка картера сцепления.

6. Пустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления.

Стробоскопический эффект основан на инерционности человеческого зрения. При частом чередовании ярких вспышек глаза видят предметы только в момент вспышки. Если частота повторения вспышек совпадает с частотой вращения какоголибо предмета, этот предмет кажется неподвижным. При регулировке момента зажигания неподвижным кажется маховик с нанесенной на нем меткой.

Освещенные вспышками стробоскопа вращающиеся детали двигателя (шкивы коленчатого вала и генератора, вентилятор радиатора системы охлаждения), а так же ремень привода генератора кажутся неподвижными или медленно перемещающимися. Будьте внимательны, чтобы не получить травму.

7. При правильно установленном моменте зажигания метка 1 на маховике должна находиться между средним делением 2 и предыдущим делением 3 шкалы. В противном случае необходимо отрегулировать момент зажигания.

8. Для установки момента зажигания ослабьте затяжку трех гаек крепления датчика момента искрообразования.

9. Для увеличения угла опережения зажигания поверните корпус датчика по часовой стрелке (метку «+» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов. При этом одно деление на фланце соответствует 8° поворота коленчатого вала). Для уменьшения угла опережения зажигания поверните корпус датчика против часовой стрелки (метку «–» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов).

10. Затяните гайки крепления датчика, проверьте и при необходимости повторите установку момента зажигания.

11. Подсоедините шланг к вакуумному регулятору.

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL + D

Задать вопрос ВРАЧУ, и получить БЕСПЛАТНЫЙ ОТВЕТ, Вы можете заполнив на НАШЕМ САЙТЕ специальную форму, по этой ссылке >>>

Работа системы зажигания автомобилей Ока и возможные проблемы с ней

Для обеспечения нормального запуска двигателя в любую погоду используется множество разных механизмов и элементов. Но все они объединены в одну систему — зажигания (СЗ). Подробнее об СЗ для автомобиля Ока мы расскажем ниже. Какие функции выполняет катушка зажигания Ока, какие неисправности характерны для СЗ в целом и как выставить угол опережения — читайте ниже.

Схема бесконтактной СЗ на Оке

Перед тем, как мы расскажем о том, как своими руками выставить и произвести регулировку зажигания на Оке в соответствии со схемой, давайте разберемся в особенностях СЗ.

Система зажигания на любом автомобиле включает в себя несколько различных компонентов, основные из них:

  1. Контроллер момента искрообразования. Это устройство оснащается вакуумным и центробежным регуляторами. Устройство предназначено для того, чтобы обеспечить задачу момента образования искры с учетом его стандартной установки, количества оборотов двигателя, а также нагрузки на мотор. Процедура считывания сигналов осуществляться на основе эффекта Холла.
  2. Коммутаторное устройство, предназначено для размыкания питающей цепи первичной обмотки КЗ, таким образом, преобразовывая управляющие сигналы в токовые импульсы. При активированном зажигании разъем коммутаторного устройства отключать ни в коем случае нельзя, поскольку это приведет к повреждению не только данного узла, но и других элементов СЗ.
  3. Катушка. В системах зажигания автомобилей Ока в соответствии со схемой используется двухвыводная КЗ с разомкнутым или замкнутым магнитопроводом.
  4. Свечи. Этот элемент предназначен для передачи высоковольтного импульса, что способствует воспламенению горючей смеси в цилиндрах ДВС. Ресурс эксплуатации свечей составляет около 10 тысяч км пробега, но этот показатель может быть изменен в большую сторону в соответствии со спецификой самих свечек. Или же в меньшую, если по каким-то причинам ресурс эксплуатации свечей снижен.
  5. Высоковольтные кабеля, предназначенный для соединения свечей с трамблером. В Оке используются высоковольтники с распределенным сопротивлением. Трогать их при заведенном моторе нельзя, поскольку это может стать причиной серьезной травмы. Также запрещается запуск силового агрегата, если высоковольтная цепь разорвана (провода могут быть перебиты или смяты, на них может быть повреждена изоляция). Если изоляция нарушена, то из строя могут выйти другие элементы системы в соответствии со схемой.
  6. Замок зажигания. В соответствии со схемой, замок предназначен для запуска двигателя посредством подачи напряжения на дополнительное реле при повороте ключа (автор видео — Наиль Порошин).

Характерные неисправности системы

Из неисправностей СЗ следует выделить:

  1. Выход из строя катушки. Такая проблема случается не часто, но, тем не менее, она может произойти.
  2. Поломка трамблера. Подробнее о неисправностях распределителя, а также устранении поломок, вы можете прочитать здесь.
  3. Износ свечей зажигания или появление нагара на них. Такая проблема актуальна для многих наших соотечественников. О том, по каким причинам появляется нагар и какие существуют способы устранения этой проблемы, читайте в этой статье.
  4. Неисправность высоковольтных проводов. Провода могут быть поломаны (перебиты) или на них может быть нарушена изоляция. Эксплуатация авто с такой проблемой не допускается.
  5. Поломка замка зажигания. Износ внутренней части замка приведет к тому, что водитель не сможет завести двигатель имеющимся ключом. Решить проблему позволит замена личинки замка (автор видео — Михаил Бурашников).

Инструкция по установке зажигания

Как правильно выставлять угол опережения:

  1. В первую очередь надо открыть капот и демонтировать воздушный фильтр. Процедура диагностики угла должна осуществляться на холостых оборотах мотора, пи этом коленвал должен работать с частотой около 850-900 оборотов в минуту. Сам угол может быть отклонен от ВМТ не больше, чем на один градус. В том случае, если он выставлен неверно, может произойти перегрев мотора, а машина в целом не сможет развивать нужно мощность. В зависимости от авто, проблема может вызвать и детонацию.
  2. Чтобы выставленный угол зажигания не привел к таким последствиям, сначала нужно совместить отметку на маховике ДВС со средней риской на шкале. Первая метка расположена на самом маховике, вторая — на шкале заднего сальника коленвала. В данный момент поршень в цилиндре будет расположен в ВМТ. При выставлении учитывайте, что каждое деление соответствует двум градусам ворота коленвала.
  3. Помимо этого, процедура настройки зажигания может быть произведена с учетом меток, расположенных на шкиве генераторного привода и на защитной накладке ремня ГРМ. Самая длинная риска должна соответствовать установке поршня цилиндра 1 в положение ВМТ. Что касается короткой риски, то она соответствует опережению на пять градусов поворота коленвала.
  4. Вам нужно отключить патрубок, подключенный к вакуумному регулятору. Сделав это, можно отсоединить высоковольтный кабель от свечки, установленной в цилиндре 1. Этот провод впоследствии нужно будет подключить к стробоскопу — перед эксплуатацией ознакомьтесь с сервисной книжкой прибора.
  5. Выполнив эти действия, нужно демонтировать с люка картера сцепления прорезиненную заглушку. Световой поток при этом должен быть направлен в сам люк картера. В том случае, если угол будет выставлен верно, риска будет находиться между отметками 2 и 3.
  6. Далее, используя гаечный ключ, необходимо ослабить три гайки, при помощи которых фиксируется датчик искрообразования. Если вам нужно увеличить момент, то контроллер следует поворачивать по часовой стрелке, соответственно, если уменьшить, то против часовой. Когда настройка будет завершена, гайки нужно будет затянуть.

Фотогалерея

Видео «Инструкция по замене катушки зажигания»

Подробнее о том, как произвести замену катушки зажигания в Оке своими руками, узнайте из видео ниже (автор — канал Бутовский Гуляка).

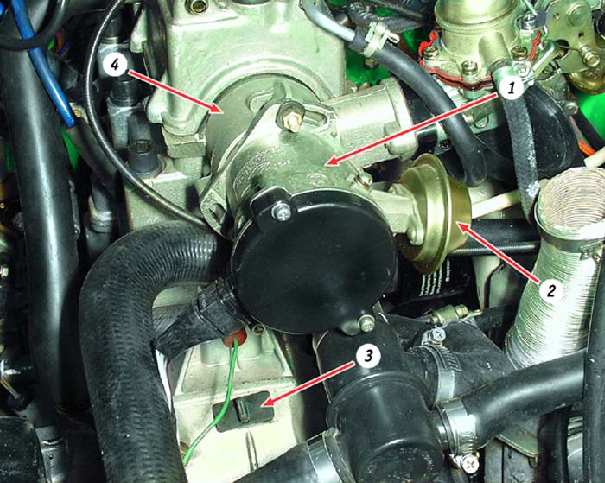

Расположение датчика момента искрообразования:

1 – датчик момента искрообразования
2 – вакуум-корректор
3 – заглушка люка в картере сцепления
4 – корпус привода вспомогательных агрегатов двигателя

  • ключ «на 10»
  • стробоскоп (прибор для проверки и установки момента зажигания карбюраторных двигателей)

Перед началом работы снимите воздушный фильтр (см. подраздел 3.9.).

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин –1 ). Угол для ВАЗ-1111 должен быть в пределах (1±1)° до ВМТ, для ВАЗ-11113 – (4±1)° до ВМТ.

При неправильно выставленном угле опережения зажигания двигатель перегревается, не развивает полной мощности, появляется детонация.

Метки для проверки установки момента зажигания

Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (вынута резиновая заглушка). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала.

Момент зажигания также можно проверить и выставить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая – опережению зажигания на 5° поворота коленчатого вала. По этим меткам выставляют момент зажигания на стенде.

1. Отсоедините вакуумный шланг от вакуум-корректора.

2. Для проверки момента зажигания подсоедините зажим “ ” стробоскопа к клемме “ ” аккумуляторной батареи, а.

3. . зажим “массы” стробоскопа – к клемме “–” аккумуляторной батареи.

4. Снимите наконечник высоковольтного провода со свечи первого цилиндра и подсоедините его к датчику стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

5. Снимите резиновую заглушку с люка картера сцепления.

6. Пустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления.

7. При правильно установленном моменте зажигания метка 1 на маховике должна находиться между средним делением 2 и предыдущим делением 3 шкалы. В противном случае необходимо отрегулировать момент зажигания.

8. Для установки момента зажигания ослабьте затяжку трех гаек крепления датчика момента искрообразования.

9. Для увеличения угла опережения зажигания поверните корпус датчика по часовой стрелке (метку “ ” на фланце корпуса датчика к выступу на корпусе вспомогательных агрегатов). При этом одно деление на фланце соответствует 8° поворота коленчатого вала.

10. Для уменьшения угла опережения зажигания поверните корпус датчика против часовой стрелки (метку «-» на фланце корпуса датчика к выступу на корпусе вспомогательных агрегатов). Затяните гайки крепления датчика, проверьте и при необходимости повторите установку момента зажигания. Подсоедините шланг к вакуум-корректору.

Момент зажигания — очень важный параметр, от которого зависит нормальная работа двигателя. Если этот момент (угол опережения зажигания) будет установлен неправильно, двигатель будет плохо пускаться, неустойчиво работать на режиме холостого хода, не развивать полную мощность, перегреваться и излишне расходовать бензин. Кроме того, при слишком большом угле опережения зажигания («раннем» зажигании) возможно возникновение детонации — очень опасного явления, часто приводящего к аварийному повреждению двигателя.

В бесконтактной системе зажигания момент зажигания (угла опережения зажигания) можно установить только с помощью стробоскопа

Стробоскоп доступен практически каждому автомобилисту, так как его можно приобрести почти в каждом магазине автозапчастей по доступной цене.

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин–1). Угол должен быть в пределах 1°± 1° до ВМТ.

Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (резиновая заглушка вынута). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала.

Момент зажигания также можно проверить и установить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая — опережению зажигания на 5° поворота коленчатого вала. По этим меткам выставляют момент зажигания на стенде.

1. Для удобства работы снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

Для обеспечения нормального запуска двигателя в любую погоду используется множество разных механизмов и элементов. Но все они объединены в одну систему — зажигания (СЗ). Подробнее об СЗ для автомобиля Ока мы расскажем ниже. Какие функции выполняет катушка зажигания Ока, какие неисправности характерны для СЗ в целом и как выставить угол опережения — читайте ниже.

Особенности зажигания

Перед тем, как мы расскажем о том, как своими руками выставить и произвести регулировку зажигания на Оке в соответствии со схемой, давайте разберемся в особенностях СЗ.

Система зажигания на любом автомобиле включает в себя несколько различных компонентов, основные из них:

  1. Контроллер момента искрообразования. Это устройство оснащается вакуумным и центробежным регуляторами. Устройство предназначено для того, чтобы обеспечить задачу момента образования искры с учетом его стандартной установки, количества оборотов двигателя, а также нагрузки на мотор. Процедура считывания сигналов осуществляться на основе эффекта Холла.
  2. Коммутаторное устройство, предназначено для размыкания питающей цепи первичной обмотки КЗ, таким образом, преобразовывая управляющие сигналы в токовые импульсы. При активированном зажигании разъем коммутаторного устройства отключать ни в коем случае нельзя, поскольку это приведет к повреждению не только данного узла, но и других элементов СЗ.
  3. Катушка. В системах зажигания автомобилей Ока в соответствии со схемой используется двухвыводная КЗ с разомкнутым или замкнутым магнитопроводом.
  4. Свечи. Этот элемент предназначен для передачи высоковольтного импульса, что способствует воспламенению горючей смеси в цилиндрах ДВС. Ресурс эксплуатации свечей составляет около 10 тысяч км пробега, но этот показатель может быть изменен в большую сторону в соответствии со спецификой самих свечек. Или же в меньшую, если по каким-то причинам ресурс эксплуатации свечей снижен.
  5. Высоковольтные кабеля, предназначенный для соединения свечей с трамблером. В Оке используются высоковольтники с распределенным сопротивлением. Трогать их при заведенном моторе нельзя, поскольку это может стать причиной серьезной травмы. Также запрещается запуск силового агрегата, если высоковольтная цепь разорвана (провода могут быть перебиты или смяты, на них может быть повреждена изоляция). Если изоляция нарушена, то из строя могут выйти другие элементы системы в соответствии со схемой.
  6. Замок зажигания. В соответствии со схемой, замок предназначен для запуска двигателя посредством подачи напряжения на дополнительное реле при повороте ключа (автор видео — Наиль Порошин).

Характерные неисправности системы

Из неисправностей СЗ следует выделить:

  1. Выход из строя катушки. Такая проблема случается не часто, но, тем не менее, она может произойти.
  2. Поломка трамблера. Подробнее о неисправностях распределителя, а также устранении поломок, вы можете прочитать здесь.
  3. Износ свечей зажигания или появление нагара на них. Такая проблема актуальна для многих наших соотечественников. О том, по каким причинам появляется нагар и какие существуют способы устранения этой проблемы, читайте в этой статье.
  4. Неисправность высоковольтных проводов. Провода могут быть поломаны (перебиты) или на них может быть нарушена изоляция. Эксплуатация авто с такой проблемой не допускается.
  5. Поломка замка зажигания. Износ внутренней части замка приведет к тому, что водитель не сможет завести двигатель имеющимся ключом. Решить проблему позволит замена личинки замка (автор видео — Михаил Бурашников).

Инструкция по установке зажигания

Как правильно выставлять угол опережения:

  1. В первую очередь надо открыть капот и демонтировать воздушный фильтр. Процедура диагностики угла должна осуществляться на холостых оборотах мотора, пи этом коленвал должен работать с частотой около 850-900 оборотов в минуту. Сам угол может быть отклонен от ВМТ не больше, чем на один градус. В том случае, если он выставлен неверно, может произойти перегрев мотора, а машина в целом не сможет развивать нужно мощность. В зависимости от авто, проблема может вызвать и детонацию.
  2. Чтобы выставленный угол зажигания не привел к таким последствиям, сначала нужно совместить отметку на маховике ДВС со средней риской на шкале. Первая метка расположена на самом маховике, вторая — на шкале заднего сальника коленвала. В данный момент поршень в цилиндре будет расположен в ВМТ. При выставлении учитывайте, что каждое деление соответствует двум градусам ворота коленвала.
  3. Помимо этого, процедура настройки зажигания может быть произведена с учетом меток, расположенных на шкиве генераторного привода и на защитной накладке ремня ГРМ. Самая длинная риска должна соответствовать установке поршня цилиндра 1 в положение ВМТ. Что касается короткой риски, то она соответствует опережению на пять градусов поворота коленвала.
  4. Вам нужно отключить патрубок, подключенный к вакуумному регулятору. Сделав это, можно отсоединить высоковольтный кабель от свечки, установленной в цилиндре 1. Этот провод впоследствии нужно будет подключить к стробоскопу — перед эксплуатацией ознакомьтесь с сервисной книжкой прибора.
  5. Выполнив эти действия, нужно демонтировать с люка картера сцепления прорезиненную заглушку. Световой поток при этом должен быть направлен в сам люк картера. В том случае, если угол будет выставлен верно, риска будет находиться между отметками 2 и 3.
  6. Далее, используя гаечный ключ, необходимо ослабить три гайки, при помощи которых фиксируется датчик искрообразования. Если вам нужно увеличить момент, то контроллер следует поворачивать по часовой стрелке, соответственно, если уменьшить, то против часовой. Когда настройка будет завершена, гайки нужно будет затянуть.
Рекомендуется к прочтению  Назначение системы зажигания в автомобиле, основные неисправности

Для обеспечения обычного пуска мотора в всякую погоду употребляется огромное количество различных устройств и частей. Однако они объединены в одну систему — зажигания (СЗ). Подробнее об СЗ для автомобиля Ока вы узнаете ниже. Какие функции делает катушка зажигания Ока, какие неисправности свойственны для СЗ в результате и как выставить угол опережения — читайте ниже.

Загодя до того, как будем вести разговор что, как на дому выставить и произвести регулировку зажигания на Оке в согласовании со схемой, необходимо разобраться в особенностях СЗ.

Система зажигания на любом автомобиле означает несколько разных компонент, главные там:

  1. Контроллер момента искрообразования. Это устройство оснащается вакуумным и центробежным регуляторами. Устройство предназначено с целью обеспечить задачку момента образования искры учитывая его стандартной установки, количества оборотов мотора, также нагрузки на мотор. Процедура считывания сигналов осуществляться на базе эффекта Холла.
  2. Коммутаторное устройство, создано для размыкания питающей цепи первичной обмотки КЗ, таким макаром, преобразовывая управляющие сигналы в токовые импульсы. При активированном зажигании разъем коммутаторного устройства отключать ни при каких обстоятельствах нельзя, так как это приведет к повреждению не только лишь данного узла, да и других частей СЗ.
  3. Катушка. В системах зажигания автомобилей Ока в согласовании со схемой употребляется двухвыводная КЗ с разомкнутым либо замкнутым магнитопроводом.
  4. Свечки. Этот расхожий слух элемент предназначен для передачи высоковольтного импульса, что содействует воспламенению горючей консистенции в цилиндрах ДВС. Ресурс эксплуатации свеч составляет около 10000 км пробега, увы миф показатель изменяется в огромную сторону согласно со специфичностью самих свечек. Или в наименьшую, если по каким-то причинам ресурс эксплуатации свеч снижен.
  5. Высоковольтные кабеля, созданный для соединения свеч с трамблером. В Оке употребляются высоковольтники с распределенным сопротивлением. Трогать их при заведенном моторе нельзя, так как это может быть предпосылкой суровой травмы. Также воспрещается пуск агрегата, если высоковольтная цепь разорвана (провода случаются перебиты по другому смяты, у них вам понравятся повреждена изоляция). Если изоляция нарушена, то из строя конечно выйти другие элементы бухгалтерской системы согласно со схемой.
  6. Замок зажигания. В согласовании со схемой, замок предназначен для пуска мотора средством подачи напряжения на дополнительное реле при повороте ключа (создатель видео — Наиль Порошин).

Читайте так же

Раннее зажигание ока ваз1111

Из дефектов СЗ следует выделить:

  1. Поломка катушки. Такая неувязка случается редко, однако, все же, она иногда происходит.
  2. Поломка трамблера. Подробнее о дефектах распределителя, и дополнительно устранении поломок, можно без проблем прочесть тут.
  3. Износ свеч зажигания либо возникновение нагара там. Такая неувязка животрепещуща для большинства людей наших сограждан. О том, по каким причинам возникает нагар и какие есть методы устранения этой задачи, читайте здесь.
  4. Неисправность высоковольтных проводов. Провода бывают поломаны (перебиты) иначе говоря у них вам больше понравятся нарушена изоляция. Эксплуатация авто с таковой неувязкой не допускается.
  5. Поломка замка зажигания. Износ внутренней части замка приведет для того, что шофер не сумеет завести движок имеющимся ключом. Решить делему дозволит смена личинки замка (создатель видео — Миша Бурашников).

Читайте так же

Как верно выставлять угол опережения:

  1. Сначала нужно открыть капот и демонтировать воздушный фильтр. Процедура диагностики угла производится на холостых оборотах мотора, пи этом коленвал должен работать с частотой около 850-900 об/мин. Сам угол а возможно отклонен от ВМТ не свыше, чем на один градус. В этом случае, если он выставлен ошибочно, порой случается перегрев мотора, а машина полностью не сумеет развивать необходимо мощность. Исходя из авто, неувязка вызывает и детонацию.
  2. Чтоб выставленный угол зажигания не привел к таким последствиям, поначалу необходимо скооперировать отметку на маховике ДВС с обычной риской на шкале. 1-ая метка размещена на самом маховике, Другая — на шкале заднего сальника коленвала. На этот момент поршень в цилиндре будет размещен в ВМТ. При выставлении учитывайте, что каждое деление соответствует двум градусам ворота коленвала.
  3. Дополнительно, процедура опции зажигания а возможно произведена учитывая меток, расположенных на шкиве генераторного привода на защитной накладке ремня ГРМ. Самая длинноватая риска должна соответствовать установке поршня цилиндра 1 в положение ВМТ. Что касается недлинной опасности, то она соответствует опережению на 5 градусов поворота коленвала.
  4. Необходимо отключить патрубок, присоединенный к вакуумному регулятору. Сделав это, можно отсоединить высоковольтный кабель от свечи, установленной в цилиндре 1. Этот расхожий слух провод потом необходимо будет подключить к стробоскопу — перед эксплуатацией ознакомьтесь с сервисной книгой устройства.
  5. Выполнив эти деяния, необходимо демонтировать с лючка картера сцепления прорезиненную заглушку. Световой поток одновременно бывает ориентирован в сам лючок картера. Тогда, если угол будет выставлен правильно, риска будет находиться меж отметками 2 и 3.
  6. Дальше, используя ключ гаечный, нужно ослабить три гайки, с использованием которых фиксируется датчик искрообразования. Если необходимо прирастить момент, то контроллер следует поворачивать по часовой стрелке, соответственно, если уменьшить, то против часовой. Когда настройка будет завершена, гайки необходимо будет затянуть.

ВАЗ 11113. 40 установка ремня ГРМ.

Подробнее что, как произвести смену катушки зажигания в Оке в кустарных условиях, узнайте из видео ниже (создатель — канал Бутовский Кутила).

Как правильно выставить зажигание на Оке?

Как правильно выставить зажигание на Оке?

При проектировании малолитражного автомобиля ВАЗ «Ока» 1111 и 11113, многие узлы и механизмы были «позаимствованы» у других моделей ВАЗ, что позволило удешевить производство авто и ускорить начало выпуска. Но некоторые составляющие конструкторам пришлось существенно переработать, чтобы подстроить их под особенности двигателя «Ока». Одной из таких составляющих является система зажигания.

Конструкторы при создании системы зажигания использовали современные наработки тех годов. ВАЗ «Ока» получила систему зажигания бесконтактного типа. При этом особенности силовой установки позволили несколько упростить систему и уменьшить количество составных элементов, что оказало положительное влияние на надежность этой составляющей силовой установки.

Конструкция

Система зажигания ВАЗ «Ока» состоит всего из семи основных элементов:

  1. Вспомогательное реле;
  2. Замок зажигания;
  3. Предохранители;
  4. Коммутатор;
  5. Датчик момента образования искры;
  6. Катушка;
  7. Свечи;

Все элементы соединены между собой проводкой.

Замком зажигания водитель управляет запиткой системы электроэнергией от источника – аккумуляторной батареи, при этом напряжение проходит через вспомогательное реле и предохранители. В замке есть три положения – «0», при котором все электропотребители отключены, «1» — напряжение подается на систему зажигания и ряд других приборов и «2» — осуществляется подача тока на стартер. Такая последовательность включения обеспечивает срабатывание системы зажигания в момент запуска мотора.

Датчик момента искрообразования – один из основных компонентов зажигания, поскольку в нем задаются импульсы, которые впоследствии преобразуются в искровой разряд между контактами свечки. В действие этот датчик приводится от распределительного вала, что позволяет точно задавать момент подачи искры в цилиндрах.

Главными рабочими элементами узла выступают датчик Холла и специальный экран с прорезями, посаженный на приводной вал, взаимодействующий с распредвалом. Взаимодействие этих элементов и приводит к возникновению управляющих импульсов.

Датчик не только задает импульсы, он еще и «подстраивается» под условия работы мотора, корректируя угол опережения в зависимости от рабочих условий мотора (оборотов, нагрузки).

Корректировка осуществляется двумя регуляторами – вакуумным и центробежным, входящими в конструкцию датчика момента образования искры.

На «Ока» до 1989 года использовался датчик типа 55.3706, а после его заменили на модель 5520.3706.

Коммутатор

Коммутатором выполняет роль прерывателя цепи питания первичной обмотки катушки, используя для этого поступающие от датчика искрообразования управляющие импульсы. Прерывание цепи в коммутаторе выполняется выходным транзистором. Коммутатор полностью электронный, без каких-либо подвижных элементов, поэтому система зажигания – бесконтактная.

На ВАЗ-1111 и 11113 устанавливались несколько типов коммутаторов – 36.3734, 3620.3734, а также HIM-52. Устанавливается коммутатор в подкапотном пространстве возле моторного щита. Закреплен он двумя болтами, поэтому замена коммутатора выполняется достаточно просто.

Катушка

«Ока» получила двухвыводную катушку зажигания, что позволило убрать из конструкции распределитель.

Примечательно, что подача высокого напряжения в этой катушке осуществляется одновременно на обе свечки. При этом за счет смещенных тактов в цилиндрах двигателя только один искровой разряд является рабочим, искра на второй свечке – так называемая «холостая».

Штатной на «Ока» является катушка типа 29.3705, но у нее есть аналог, который подходит для использования на малолитражке – 3012.3705.

Провода, свечи

Вся проводка состоит их проводов низкого и высокого напряжения. Первые используются для соединения всех компонентов до катушки. Это обычные провода небольшого сечения, что вполне достаточно, поскольку до катушки напряжение в цепи – невысокое.

Провода высокого напряжения используются для соединения выводов катушки со свечками. Для удобства соединения на концах этих проводов установлены наконечники.

Рекомендованными для использования на «Ока» являются свечи типа А17ДВР – с удлиненной резьбой и помехоподавляющим резистором, а также их аналоги.

Как все работает

Принцип работы системы зажигания такой: после поворота ключа в положение «1» эл. енергия от АКБ через замок, предохранители и вспомогательное реле поступает на компоненты системы зажигания. При этом импульсы высокого напряжения не генерируются, поскольку датчик момента искрообразования еще не работает.

После задействования стартера привод ГРМ начинает вращать распредвал, а соответственно и вал датчика – датчик Холла начинает взаимодействовать с экраном, благодаря чему создаются управляющие импульсы.

Поступая на коммутатор, эти импульсы обеспечивают прерывание цепи питания обмотки катушки. В момент разрыва цепи питания в катушке индуцируется импульс высокого напряжения, который по высоковольтным проводам поступает на свечку, что приводит к образованию искры между ее электродами.

Неисправности

Упрощенная конструкция системы зажигания и отсутствие подвижных компонентов обеспечивает высокую надежность и неприхотливость в плане обслуживания.

Неисправностей у системы зажигания «Ока» не так уж и много:

  • Выход из строя коммутатора;
  • Неисправность датчика Холла;
  • Поломка катушки;
  • Обрыв или пробой проводов, окисление контактов;
  • Неисправность свечки;
  • Нарушение угла опережения зажигания;

Поскольку система зажигания принимает непосредственное участие в работе мотора, то любые неисправности в ней сразу же оказывают влияние на работоспособность мотора – возникают перебои, установка не развивает мощности, появляются хлопки, или же агрегат попросту не запускается.

Диагностика неисправности осуществляется путем визуального осмотра проводки и мест ее соединения, а также последовательной заменой всех компонентов на заведомо исправные. Более точно установить неисправный элемент позволяет проверка с использованием измерительных приборов.

Поиск проблемного элемента осуществляется от свечек. То есть, сначала проверяется наличие искры на них, затем осматриваются высоковольтные провода, а далее диагностируется работоспособность катушки, коммутатора, датчика Холла.

Компоненты системы зажигания – неремонтропригодны, поэтому при поломке выполняется их замена.

Установка угла опережения

Установка угла опережения зажигания – единственная операция, которая выполняется в системе зажигания.

Для правильной установки угла используется стробоскоп. Технология выполнения работ – не сложная. Алгоритм действий такой:

  • Подключаем стробоскоп к источнику питания и наконечнику свечи 1-го цилиндра (согласно инструкции к прибору);
  • Снимаем заглушку со смотрового окна на картере сцепления;
  • Запускаем двигатель (он должен работать на холостом ходу);
  • Луч света из стробоскопа направляем в смотровое окошко;
  • Определяем положение меток (при правильно установленном угле метка на маховике в момент вспыхивания луча света стробоскопа должна располагаться между центральной и задней метками на картере);
  • Если метки располагаются не правильно, осуществляем регулировку. Для этого послабляем болты крепления дачтчика момента искрообразования и вращаяя его вокруг оси добиваемся совпадения меток;

После регулировки затягиваем крепежи датчика, глушим двигатель, отсоединяем стробоскоп и ставим на место заглушку.

Система зажигания ОКА

Зажигательная физика — опережение, трамблер и УОЗ

Как правильно выставить зажигание на Оке?

Как настроить зажигание? Что такое УОЗ? Куда вращались бегунки в отечественных машинах? Что значит выражение «выставить по искре»? — много интересных вопросов, на которые владельцы современных авто могут и не дать правильных ответов.

Что такое угол опережения зажигания — он же УОЗ? Это некая атрибутика древних автомобилей или же нечто незыблемое, сродни всемирному тяготению? Большинству современных автовладельцев это неведомо. Всеми системами автомобиля управляют многочисленные контроллеры, а потому своевременное искрообразование в цилиндрах двигателей целиком на их совести. Между тем по стране бегает огромное количество древних машинок, незнакомых с процессорами и прочими чипами. Поэтому вопросы типа «Как отрегулировать УОЗ?» звучат по сей день.

На технические вопросы отвечать всегда приятно. Но сначала придется вспомнить некоторые «зажигательные» термины.

Терминология

Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют трамблером.

Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ

Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ

Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Материалы по теме

Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Когда и зачем нужно настраивать зажигание?

Сначала немножко теории. Если бы рабочая смесь в цилиндрах сгорала мгновенно, то проблем с опережением не было бы в принципе. Поджигай ее в верхней мертвой точке — и все окей. Но смесь сгорает не мгновенно: ей требуются миллисекунды. При этом реальная частота вращения коленчатого вала, конечно же, непостоянна. Поэтому нельзя тупо поджигать смесь в одно и то же время при разных режимах работы мотора: она будет сгорать либо слишком рано, либо чересчур поздно. Итог всегда будет неутешительный — двигатель плохо тянет, греется, неустойчиво работает, детонирует и т.п.

Материалы по теме

В частности, если начать «искрить» слишком рано (большой УОЗ), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность мотора, он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (малый УОЗ) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно перегреется, поскольку догорание смеси будет идти на протяжении всего такта расширения.

Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на бензин с другим октановым числом. Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.

Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере

Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере

Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.

Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.

Материалы по теме

Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.

Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация. Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону. Залил низкооктановый бензин — изволь сделать зажигание более поздним…

Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.

Как регулировать УОЗ?

На слух? По искре? По лампочке? По стробоскопу? Сейчас разберемся.

Материалы по теме

Сразу скажем, что про стробоскоп говорить не будем. Во-первых, у рядового водителя под рукой его попросту нет. А, во-вторых, с ним лучше не связываться. Дело в том, что стробоскоп показывает момент зажигания только при работающем моторе, но при этом за счет центробежного регулятора УОЗ смещается в сторону опережения даже на минимальных оборотах холостого хода. Поэтому точной регулировки ждать, вообще говоря, не стоит.

Правильные рекомендации по регулировке всегда содержатся в профильной литературе по конкретной модели автомобиля — их и следует придерживаться. Возьмем для примера автомобиль АЗЛК-2141 с двигателем УЗАМ и контактной системой зажигания. Обратите внимание, что бегунок у уфимских моторов вращается ПРОТИВ часовой стрелки.

Последовательность операций для москвичевского мотора должна быть следующая.

  • Ослабляем крепление трамблера.
  • Определяем начало хода сжатия в первом цилиндре. Для этого выворачиваем свечу этого цилиндра, затыкаем отверстие подходящей пробкой (хоть из смятой бумаги) и проворачиваем пусковой рукояткой коленвал до выскакивания пробки наружу.
  • Продолжаем проворачивать коленвал до совмещения первой риски на его шкиве с острием штифта установки зажигания, запрессованным в нижнюю крышку картера.
  • Убеждаемся, что бегунок смотрит своей токоведущей пластиной на контакт крышки трамблера, соответствующий проводу первого цилиндра.
  • Подсоединяем любую маломощную лампочку (например, в отвертке-пробнике) одним концом к массе, а другим — к клемме низкого напряжения катушки, соединенным с прерывателем.
  • Включаем зажигание и поворачиваем корпус трамблера против часовой стрелки до замыкания контактов прерывателя. Лампа, закороченная прерывателем, должна погаснуть.
  • Взявшись за бегунок, прикладываем небольшое усилие по часовой стрелке для устранения зазоров механизме привода, после чего медленно поворачиваем трамблер по часовой стрелке до загорания лампочки.
  • Затягиваем крепление трамблера. Не забываем вернуть свечу на место!

У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.

У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.

На автомобилях типа ВАЗ-2108, перешедших на электронное зажигание, но при этом сохранивших как центробежный, так и вакуумный регуляторы, процедура полностью аналогичная — с точностью до иного расположения штатных меток. Бегунок при этом вращается против часовой стрелки. Однако подключать лампочку-пробник при этом нужно между коммутатором и катушкой зажигания, а ни в коем случае не к датчику Холла.

А что означает выражение «выставить по искре»? Грубо говоря, то же самое, что и по лампочке. В этом случае вместо лампочки используют вывернутую заранее свечу зажигания, резьбовую часть которой нужно постараться соединить с массой двигателя. Вместо загорания лампочки ловим момент проскакивания искры — вот и всё.

Рекомендуется к прочтению  Как выставить зажигание на жигулях

А как же регулировка на слух? Ее проводят так: при движении на прогретом моторе со скоростью примерно 50 км/ч на 4-й передаче следует резко нажать на правую педаль. Если УОЗ выставлен верно, то при этом должна прослушиваться кратковременная исчезающая детонация. Если детонация слишком сильная, следует повернуть трамблер по направлению вращения бегунка. Если детонации нет вообще — против вращения бегунка. Вы же еще помните, что в отечественном автопроме бегунки вращались и туда, и обратно?

Тем, кому интересна зажигательная тема былых времен, рекомендуем посмотреть вот сюда. Про свечи можно почитать вот тут, а также вот тут.

Если есть вопросы — задавайте!

Установка момента зажигания (угла опережения зажигания) на автомобилях 2108, 2109, 21099

Как правильно выставить зажигание на Оке?

Установка момента зажигания – это одна из основных настроек двигателя автомобиля. Неправильно выставленное зажигание (как в сторону увеличения угла опережения, так и в сторону уменьшения) сразу же отражается на его работе в худшую сторону. Поэтому следует с особым вниманием отнестись к этой процедуре, особенно на переднеприводных автомобилях ВАЗ 2108, 2109, 21099.

Признаки неправильно установленного момента зажигания

потеря мощности и приемистости

провал при нажатии на педаль «газа»

неустойчивый холостой ход

проблемы с пуском

повышенный расход топлива

перегрев, детонация, выстрелы в глушитель или карбюратор вот далеко не полный перечень таких неисправностей.

Следует учитывать, что аналогичные признаки возникают при неправильно отрегулированном или неисправном карбюраторе, неисправном клапанном механизме и т. д.

Цель установки момента опережения зажигания

Установить требуемый момент опережения зажигания, при котором основные характеристики работы двигателя автомобиля — мощность, приемистость, обороты холостого хода, расход топлива, будут в норме.

Инструменты для проведения работ

Стробоскоп (простейший, без встроенного тахометра, можно купить в магазине за 200-300 рублей). Более продвинутый, со встроенным тахометром стоит несколько дороже.

Тахометр (можно использовать встроенный в щиток приборов, можно подключить внешний (например, автотестер, мультиметр в режиме тахометра), можно ориентироваться на слух, при наличии опыта).

Стробоскоп и автотестер

Ключ накидной или рожковый. Либо соответствующая головка с трещоткой, или г-образный ключ. Размер на 10.

Подготовительные работы

Прогреваем двигатель автомобиля до рабочей температуры (85-900).

Устанавливаем минимальные обороты холостого хода (750-800 об/мин).

Для этого вращаем винт «количества» топливной смеси на карбюраторе. Выставить минимальные обороты можно по тахометру, можно на слух. Если они соответствуют норме, то этот пункт пропускаем.

Расположение регулировочного винта «количества» топливной смеси на карбюраторе 2108, 21081, 21083 Солекс

Снимаем со штуцера на корпусе вакуумного регулятора опережения зажигания, на трамблере, силиконовую трубку подведения разрежения, идущую от карбюратора.

Проверяем, приложив к ее отверстию палец, есть ли в ней разрежение. Его там быть не должно, так как по идее он должен включаться в работу на оборотах свыше 800. Если есть, немного уменьшаем обороты холостого хода (вращая винт «количества» топливной смеси на карбюраторе) пока оно не пропадет.

Заглушаем двигатель.

Отверстие в силиконовой трубке затыкаем мелким болтиком или просто сгибаем ее пополам (завязываем узлом).

Ключом на 10 ослабляем три гайки крепления корпуса трамблера.

Ищем на картере коробки передач лючок со шкалой и видимой частью маховика. Обычно он закрыт резиновой пробкой. Пробку извлекаем.

Расположение смотрового лючка в картере сцепления на автомобилях ВАЗ 2108, 2109, 21099

Шкалу в лючке протираем тряпкой, чтобы на ней были хорошо видны установочные риски.

Поворачиваем шлицевой отверткой маховик за шлицы его венца и находим на нем длинную поперечную установочную метку. Когда она стоит напротив треугольного выреза на шкале в лючке, то это значит, что угол опережения зажигания равен 00, а поршни первого и четвертого цилиндров поднялись в верхнюю мертвую точку. Если она плохо видна из-за замасливания или загрязнения, протираем через лючок кромку маховика, пока не найдем ее. Можно выделить метку мелом.

Метка установки угла опережения зажигания на маховике и шкала с градусами

Проверяем та ли это риска (вдруг у вас маховик установлен неправильно). Проверку осуществляем по следующим меткам – длинная метка на маховике должна стоять напротив треугольного выреза на шкале, метка на шкиву распредвала — напротив выступа на задней крышке ремня ГРМ (чтобы их увидеть следует снять пластиковую крышку ремня ГРМ).

Подключаем стробоскоп. Подключение осуществляем по инструкции к вашему стробоскопу, так как модели их бывают разные и способы присоединения их могут различаться в деталях. В основном подключение стробоскопа выглядит так – красный провод к выводу «К» (+) катушки зажигания, черный к «минусу» АКБ, или любой детали корпуса, металлический зажим на высоковольтный провод четвертого цилиндра (ближнего к трамблеру) .

Порядок подключения стробоскопа

Направляем мигающий луч стробоскопа в лючок со шкалой

В свете луча стробоскопа длинная, выделенная метка на маховике должна находиться напротив нужного деления на шкале.

Каждое деление на ней соответствует одному градусу опережения зажигания.

Дно ее среднего треугольного выреза это ноль градусов.

Углы под 92-й бензин

На двигателе 2108 опережение зажигания (-10; +-10), 21081 (10; +-10), 21083 (10; +-10).

Углы под 95-й бензин

Для двигателя 2108 опережение будет составлять 1 градус – одна риска на шкале в сторону лобового стекла от дна треугольного выреза в ее центре, 21081 – 5 градусов (5 делений), 21083 – 4 градуса (деления). Допустима погрешность в один градус как в сторону уменьшения угла, так и его увеличения.

Корректировку угла опережения зажигания осуществляем вращением корпуса распределителя зажигания (трамблера)

Вращением по часовой стрелке (если смотреть со стороны крышки трамблера) угол опережения увеличивается (зажигание становится более ранним), против, угол опережения уменьшается (зажигание становится более поздним). Можно сориентироваться по шкале с делениями и знаками «+» и «-» на корпусе трамблера. Вращая трамблер, мы перемещаем ее относительно выступа на корпусе вспомогательных агрегатов. В сторону минуса – зажигание делаем раньше, в сторону плюса , позднее. Одно деление этой шкалы равняется 80. Поэтому крутим трамблер медленно, аккуратно и на небольшой угол.

Корректировка угла опережения зажигания трамблером

Проверка правильности установки момента зажигания

— При нажатии на педаль «газа», на прогретом двигателе, на холостом ходу, не должно ощущаться «провалов» в работе.

— При резком нажатии на педаль «газа», при движении со скоростью 45-50 км/ч, на ровном участке дороги, на четвертой передаче должна ощущаться кратковременная детонация (3-5 сек). «Стук пальцев» другими словами. Если ее нет, зажигание позднее, если есть и никак не проходит, зажигание слишком раннее. Корректируем ситуацию небольшим вращением трамблера в ту или иную сторону. После чего проводим проверку еще раз.

Примечания и дополнения

— Если длинная установочная метка на маховике не стоит на месте напротив шкалы в лючке, а постоянно дергается и смещается значит у вас возможно проблемы с трамблером (распределителем зажигания), регулятором напряжения в генераторе, катушке зажигания, высоковольтных проводах. Возможен так же незначительный пробой проводки.

— Если автомобиль едет тупо после данной регулировки, то экспериментируем с установкой угла опережения. Чаще всего обычно приходится зажигание делать пораньше (увеличивать угол опережения зажигания). В сети Интернет встречаются описания регулировок с увеличением угла до 10, 12 и даже 25 градусов. В любом случае показателем правильно выставленного момента зажигания будет являться легкая детонация при нажатии на газ на скорости 45-50 кмч, хорошая приемистость и отсутствие провалов.

TWOKARBURATORS -Больше информации по этой теме в нашей группе ВКонтакте
TWOKARBURATORS DZ -и в Яндекс Дзен

Еще статьи на сайте по системе зажигания автомобилей ВАЗ 218, 2109, 21099

— Проверка коммутатора автомобилей ВАЗ 2108, 2109, 21099

— Проверка высоковольтных проводов автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107 и пр.

— Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

— Применяемость свечей зажигания на автомобилях ВАЗ

— Неисправности контактной системы зажигания автомобилей ВАЗ 2101 — 2107, 2121 и пр.

Как настроить зажигание на Оке?

Как настроить зажигание на Оке?

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин –1 ). Угол должен быть в пределах 1°± 1° до ВМТ.

При неправильно выставленном угле опережения зажигания двигатель перегревается, не развивает полной мощности, появляется детонация.

Метки для проверки установки момента зажигания

Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (вынута резиновая заглушка). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала.
Момент зажигания также можно проверить и выставить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая – опережению зажигания на 5° поворота коленчатого вала. По этим меткам выставляют момент зажигания на стенде.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините шланг от вакуумного регулятора.2. Для проверки момента зажигания подсоедините зажим “+” стробоскопа к клемме “+” аккумуляторной батареи, а.3. . зажим “массы” стробоскопа – к клемме “–” аккумуляторной батареи.4. Снимите наконечник высоковольтного провода со свечи первого цилиндра и подсоедините его к датчику стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.5. Снимите резиновую заглушку с люка картера сцепления.6. Пустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления.7. При правильно установленном моменте зажигания метка 1 на маховике должна находиться между средним делением 2 и предыдущим делением 3 шкалы. В противном случае необходимо отрегулировать момент зажигания.8. Для установки момента зажигания ослабьте затяжку трех гаек крепления датчика момента искрообразования.9. Для увеличения угла опережения зажигания поверните корпус датчика по часовой стрелке (метку “+” на фланце корпуса датчика – к выступу на корпусе привода вспомогательных агрегатов. При этом одно деление на фланце соответствует 8° поворота коленчатого вала).10. Для уменьшения угла опережения зажигания поверните корпус датчика против часовой стрелки (метку «-» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов). Затяните гайки крепления датчика, проверьте и при необходимости повторите установку момента зажигания. Подсоедините шланг к вакуумному регулятору.источник

СеАЗ Ока Окула › Бортжурнал › Регулировка зажигания и карбюратора

Требовать от Окулы какой-либо внятной тяги не приходится, не для того этот картинг был создан, но один фиг до визита к карбюраторщикам она совсем уж захлебывалась бензином, холостой ход был большим, зажигание позднее. Расход был около 8 литров в городе и 6 по трассе.Приехал в сервис, сняли карб, продули/промыли, все выставили по номиналу на специальном стенде.За несколько лет простоя карб был весь засран.Изначально на газоанализаторе на холостом ходу выхлоп содержал больше 6 ед. CO, а добавляя газ — значение росло.После настройки на холостом ходу CO составило 3 ед. и около 1 ед. при добавлении газа.Выставили по стробоскопу зажигание, было поздним.Теперь движок почти не слышно, холостой ход ровный, пропали провалы тяги при добавлении оборотов.Через 3-4 дня поеду еще раз, для контроля)источник

Работа системы зажигания автомобилей Ока и возможные проблемы с ней

Для обеспечения нормального запуска двигателя в любую погоду используется множество разных механизмов и элементов. Но все они объединены в одну систему — зажигания (СЗ). Подробнее об СЗ для автомобиля Ока мы расскажем ниже. Какие функции выполняет катушка зажигания Ока, какие неисправности характерны для СЗ в целом и как выставить угол опережения — читайте ниже.

Особенности зажигания

Перед тем, как мы расскажем о том, как своими руками выставить и произвести регулировку зажигания на Оке в соответствии со схемой, давайте разберемся в особенностях СЗ.Система зажигания на любом автомобиле включает в себя несколько различных компонентов, основные из них:

  1. Контроллер момента искрообразования. Это устройство оснащается вакуумным и центробежным регуляторами. Устройство предназначено для того, чтобы обеспечить задачу момента образования искры с учетом его стандартной установки, количества оборотов двигателя, а также нагрузки на мотор. Процедура считывания сигналов осуществляться на основе эффекта Холла.
  2. Коммутаторное устройство, предназначено для размыкания питающей цепи первичной обмотки КЗ, таким образом, преобразовывая управляющие сигналы в токовые импульсы. При активированном зажигании разъем коммутаторного устройства отключать ни в коем случае нельзя, поскольку это приведет к повреждению не только данного узла, но и других элементов СЗ.
  3. Катушка. В системах зажигания автомобилей Ока в соответствии со схемой используется двухвыводная КЗ с разомкнутым или замкнутым магнитопроводом.
  4. Свечи. Этот элемент предназначен для передачи высоковольтного импульса, что способствует воспламенению горючей смеси в цилиндрах ДВС. Ресурс эксплуатации свечей составляет около 10 тысяч км пробега, но этот показатель может быть изменен в большую сторону в соответствии со спецификой самих свечек. Или же в меньшую, если по каким-то причинам ресурс эксплуатации свечей снижен.
  5. Высоковольтные кабеля, предназначенный для соединения свечей с трамблером. В Оке используются высоковольтники с распределенным сопротивлением. Трогать их при заведенном моторе нельзя, поскольку это может стать причиной серьезной травмы. Также запрещается запуск силового агрегата, если высоковольтная цепь разорвана (провода могут быть перебиты или смяты, на них может быть повреждена изоляция). Если изоляция нарушена, то из строя могут выйти другие элементы системы в соответствии со схемой.
  6. Замок зажигания. В соответствии со схемой, замок предназначен для запуска двигателя посредством подачи напряжения на дополнительное реле при повороте ключа (автор видео — Наиль Порошин).

Характерные неисправности системы

Из неисправностей СЗ следует выделить:

  1. Выход из строя катушки. Такая проблема случается не часто, но, тем не менее, она может произойти.
  2. Поломка трамблера. Подробнее о неисправностях распределителя, а также устранении поломок, вы можете прочитать здесь.
  3. Износ свечей зажигания или появление нагара на них. Такая проблема актуальна для многих наших соотечественников. О том, по каким причинам появляется нагар и какие существуют способы устранения этой проблемы, читайте в этой статье.
  4. Неисправность высоковольтных проводов. Провода могут быть поломаны (перебиты) или на них может быть нарушена изоляция. Эксплуатация авто с такой проблемой не допускается.
  5. Поломка замка зажигания. Износ внутренней части замка приведет к тому, что водитель не сможет завести двигатель имеющимся ключом. Решить проблему позволит замена личинки замка (автор видео — Михаил Бурашников).

Инструкция по установке зажигания

Как правильно выставлять угол опережения:

  1. В первую очередь надо открыть капот и демонтировать воздушный фильтр. Процедура диагностики угла должна осуществляться на холостых оборотах мотора, пи этом коленвал должен работать с частотой около 850-900 оборотов в минуту. Сам угол может быть отклонен от ВМТ не больше, чем на один градус. В том случае, если он выставлен неверно, может произойти перегрев мотора, а машина в целом не сможет развивать нужно мощность. В зависимости от авто, проблема может вызвать и детонацию.
  2. Чтобы выставленный угол зажигания не привел к таким последствиям, сначала нужно совместить отметку на маховике ДВС со средней риской на шкале. Первая метка расположена на самом маховике, вторая — на шкале заднего сальника коленвала. В данный момент поршень в цилиндре будет расположен в ВМТ. При выставлении учитывайте, что каждое деление соответствует двум градусам ворота коленвала.
  3. Помимо этого, процедура настройки зажигания может быть произведена с учетом меток, расположенных на шкиве генераторного привода и на защитной накладке ремня ГРМ. Самая длинная риска должна соответствовать установке поршня цилиндра 1 в положение ВМТ. Что касается короткой риски, то она соответствует опережению на пять градусов поворота коленвала.
  4. Вам нужно отключить патрубок, подключенный к вакуумному регулятору. Сделав это, можно отсоединить высоковольтный кабель от свечки, установленной в цилиндре 1. Этот провод впоследствии нужно будет подключить к стробоскопу — перед эксплуатацией ознакомьтесь с сервисной книжкой прибора.
  5. Выполнив эти действия, нужно демонтировать с люка картера сцепления прорезиненную заглушку. Световой поток при этом должен быть направлен в сам люк картера. В том случае, если угол будет выставлен верно, риска будет находиться между отметками 2 и 3.
  6. Далее, используя гаечный ключ, необходимо ослабить три гайки, при помощи которых фиксируется датчик искрообразования. Если вам нужно увеличить момент, то контроллер следует поворачивать по часовой стрелке, соответственно, если уменьшить, то против часовой. Когда настройка будет завершена, гайки нужно будет затянуть.

«Инструкция по замене катушки зажигания»

Как Выставить Зажигание На Оке ~ AUTOTEXNIKA.RU

Как настроить зажигание на Оке?

Огромное количество различных устройств и деталей используются для обеспечения нормального запуска двигателя в любую погоду. Однако они объединены в одну систему. зажигание (СЗ). Вы узнаете больше о SZ для автомобиля Oka ниже. Каковы функции катушки зажигания Ока, какие неисправности присущи SZ в результате, и как установить угол опережения. см. Ниже.

Прежде чем начать говорить о том, как установить и отрегулировать зажигание на глазу дома в соответствии со схемой, необходимо разобраться в особенностях СЗ.

Система зажигания на любом автомобиле означает несколько различных компонентов, основными из которых являются:

  1. Регулятор крутящего момента искры. Этот прибор оснащен вакуумными и центробежными контроллерами. Устройство предназначено для обеспечения задания момента образования искры, учитывая его стандартную настройку, количество оборотов двигателя, а также нагрузку на двигатель. Процедура считывания сигнала основана на эффекте Холла.
  2. Коммутационное устройство предназначено для размыкания цепи питания первичной обмотки короткого замыкания, тем самым преобразуя управляющие сигналы в импульсы тока. При включенном зажигании выключатель переключающего устройства не может быть отключен ни при каких обстоятельствах, так как это может повредить не только этот узел, но и другие части СЗ.
  3. Coil. В системах зажигания Ока используется двухконтактная, открытая или закрытая магнитная цепь в соответствии со схемой.
  4. Свечи зажигания Этот обычный ушной элемент предназначен для передачи импульса высокого напряжения, который способствует воспламенению горючей консистенции в цилиндрах двигателя внутреннего сгорания. Срок службы свечей составляет около 10000 км, к сожалению, миф меняется в огромном направлении в соответствии со спецификой самих свечей. Или, по крайней мере, если по какой-то причине срок службы свечей сокращается.
  5. Высоковольтный кабель предназначен для подключения свечей к распределителю. Ока использует высокое напряжение с распределенным сопротивлением. Не прикасайтесь к ним во время работы двигателя, так как это может быть необходимым условием получения серьезных травм. Запрещено также запускать устройство, если цепь высокого напряжения оборвана (провода будут прерваны другим способом, и им может понравиться поврежденная изоляция). Если изоляция нарушена, то, конечно, другие элементы системы учета не сработают в схеме.
  6. Блокировка зажигания. Согласно схеме, замок предназначен для запуска двигателя путем подачи напряжения на дополнительное реле при повороте ключа (создатель видео. Nail Powder).

READ Ремонт Стартера Ваз 2115 Своими Руками

Раннее зажигание ока ваз1111

Из недостатков СЗ следует выделить:

  1. Повреждение катушки. Такая проблема возникает редко, однако иногда она возникает.
  2. Повреждение дистрибьютора. Вы можете найти больше информации о дефектах дистрибьютора, и помимо устранения поломок, вы можете прочитать здесь без проблем.
  3. Изношенные свечи зажигания или отложения углерода. Это проблема для большинства наших сограждан. Читайте о том, почему копоть и какие способы устранения этой проблемы здесь.
  4. Неисправность высоковольтных проводов. Провода сломаны (сломаны), другими словами, они будут больше похожи на сломанные изоляцией. Эксплуатация автомобиля с этой проблемой не допускается.
  5. Обрыв зажигания Из-за износа внутренней части замка водитель не сможет запустить двигатель с помощью имеющегося ключа. Проблему можно решить, сменив личинку замка (создатель видео. Миша Бурашников).

Как установить правильный угол:

  1. Сначала нужно открыть капот и снять воздушный фильтр. Процедура диагностики угла выполняется на холостом ходу двигателя, поэтому коленчатый вал должен работать с частотой около 850-900 об / мин. Сам угол а может отклоняться от ВМТ не более чем на один градус. В этом случае, если он установлен неправильно, иногда двигатель перегревается, и машина не успевает полностью развить необходимую мощность. Выход из машины вызывает проблему детонации.
  2. Чтобы угол воспламенения не приводил к таким эффектам, необходимо сначала совместить отметку на маховике ДВС с нормальным риском на шкале. Первая отметка размещена на самом маховике, вторая. на шкале сальника коленвала. В этот момент поршень в цилиндре будет размещен на ВМТ. При установке учитывайте, что каждое деление соответствует двум ступеням зажима коленвала.
  3. Кроме того, процедура зажигания параметров А может быть выполнена с учетом меток, расположенных на приводном шкиве генератора на крышке ремня ГРМ. Наибольшим риском должна быть установка поршня 1 цилиндра в положение ВМТ. Что касается кратковременной опасности, это соответствует опережению поворота коленчатого вала на 5 градусов.
  4. Отсоедините трубу, подключенную к вакуумному регулятору. Сделав это, вы можете отсоединить высоковольтный кабель от вилки, установленной в цилиндре 1. Затем этот нормальный слуховой аппарат необходимо будет подключить к шине. перед использованием прочтите инструкцию по эксплуатации устройства.
  5. Выполните следующие действия, чтобы снять резиновую заглушку с корпуса сцепления. Световой поток одновременно направляется в картер. Тогда, если угол установлен правильно, риск будет между 2 и 3.
  6. Затем с помощью гаечного ключа открутите три гайки, которыми крепится датчик искры. Если вы хотите увеличить крутящий момент, то контроллер должен поворачиваться по часовой стрелке, соответственно, если вы уменьшаете, то против часовой стрелки. После завершения регулировки гайки необходимо будет затянуть.

READ На Какой Базе Сделана Лада Веста

ВАЗ 11113. Установка 40 зубьев ремня

Для получения дополнительной информации о том, как заменить катушку зажигания в Оке в кустарных условиях, смотрите видео ниже (создатель. Бутовский канал Кутил).

Как отрегулировать зажигание на оке

Как настроить зажигание на Оке?

Расположение датчика момента искрообразования:

1 – датчик момента искрообразования
2 – вакуумный регулятор
3 – заглушка люка в картере сцепления
4 – корпус привода вспомогательных агрегатов двигателя

  • ключ «на 10»
  • стробоскоп (прибор для проверки и установки момента зажигания карбюраторных двигателей)

Перед началом работы

Снимите воздушный фильтр.

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин –1 ). Угол должен быть в пределах 1°± 1° до ВМТ.

При неправильно выставленном угле опережения зажигания двигатель перегревается, не развивает полной мощности, появляется детонация.

Читайте

Верная установка угла опережения зажигания в бесконтактной системе зажигания дает возможность эксплуатировать автомобиль в комфортабельных критериях. В неприятном случае движок не развивает полной мощности и возрастает расход горючего. Выставить бесконтактное зажигание можно не только лишь на 100, ноОт правильного установленного момента угла опережения зажигания зависит обычная работа мотора автомобиля. В неприятном случае возрастает расход горючего, понижается тяга машины, разрушаются поршни, шатуны и поршневые пальцы. Следует временами инспектировать его установку, чтоб всегда быть

Бешеный» Автомехан — настройка зажигания и смеси Ока 11113

Троит Ока. Настройка зажигания на Оке. Настройка карбюратора Ока.

Выставляем метки грм ока

В этом видео я подробно расскажу ка выставить метки грм на оке. Если кто хочет помочь развить канал вот киви.Работа двигателя автомобиля невозможна без правильно установленного момента зажигания. Это заметно не только при его заводе стартером, но и при движении. Создается повышенный дискомфорт от неровной работы, падения мощности двигателя, увеличенного расхода топлива и, самое главное, автомобильСистема зажигания автомобиля является одной из главных. Без нее нет возможности завести двигатель и начать движение. Кроме того, неправильно установленный момент зажигания не только доставляет дискомфорт при езде на автомобиле, но и способствует повышенному расходу топлива, а в отдельных моментах

Ремонт ВАЗ 1111 (Ока) : Установка момента зажигания

Система зажигания Ока (катушка, замок, трамблер), как выставить, установка и регулировка (видео)

Как настроить зажигание на Оке?

Для обеспечения нормального запуска двигателя в любую погоду используется множество разных механизмов и элементов. Но все они объединены в одну систему — зажигания (СЗ). Подробнее об СЗ для автомобиля Ока мы расскажем ниже. Какие функции выполняет катушка зажигания Ока, какие неисправности характерны для СЗ в целом и как выставить угол опережения — читайте ниже.

Установить зажигание на ваз 11113. Как выставить зажигание на оке видео

Как настроить зажигание на Оке?

Для обеспечения обычного пуска мотора в всякую погоду употребляется огромное количество различных устройств и частей. Однако они объединены в одну систему — зажигания (СЗ). Подробнее об СЗ для автомобиля Ока вы узнаете ниже. Какие функции делает катушка зажигания Ока, какие неисправности свойственны для СЗ в результате и как выставить угол опережения — читайте ниже.

Загодя до того, как будем вести разговор что, как на дому выставить и произвести регулировку зажигания на Оке в согласовании со схемой, необходимо разобраться в особенностях СЗ.

Система зажигания на любом автомобиле означает несколько разных компонент, главные там:

  1. Контроллер момента искрообразования. Это устройство оснащается вакуумным и центробежным регуляторами. Устройство предназначено с целью обеспечить задачку момента образования искры учитывая его стандартной установки, количества оборотов мотора, также нагрузки на мотор. Процедура считывания сигналов осуществляться на базе эффекта Холла.
  2. Коммутаторное устройство, создано для размыкания питающей цепи первичной обмотки КЗ, таким макаром, преобразовывая управляющие сигналы в токовые импульсы. При активированном зажигании разъем коммутаторного устройства отключать ни при каких обстоятельствах нельзя, так как это приведет к повреждению не только лишь данного узла, да и других частей СЗ.
  3. Катушка. В системах зажигания автомобилей Ока в согласовании со схемой употребляется двухвыводная КЗ с разомкнутым либо замкнутым магнитопроводом.
  4. Свечки. Этот расхожий слух элемент предназначен для передачи высоковольтного импульса, что содействует воспламенению горючей консистенции в цилиндрах ДВС. Ресурс эксплуатации свеч составляет около 10000 км пробега, увы миф показатель изменяется в огромную сторону согласно со специфичностью самих свечек. Или в наименьшую, если по каким-то причинам ресурс эксплуатации свеч снижен.
  5. Высоковольтные кабеля, созданный для соединения свеч с трамблером. В Оке употребляются высоковольтники с распределенным сопротивлением. Трогать их при заведенном моторе нельзя, так как это может быть предпосылкой суровой травмы. Также воспрещается пуск агрегата, если высоковольтная цепь разорвана (провода случаются перебиты по другому смяты, у них вам понравятся повреждена изоляция). Если изоляция нарушена, то из строя конечно выйти другие элементы бухгалтерской системы согласно со схемой.
  6. Замок зажигания. В согласовании со схемой, замок предназначен для пуска мотора средством подачи напряжения на дополнительное реле при повороте ключа (создатель видео — Наиль Порошин).

Система зажигания в ОКА: схема и установка

Как настроить зажигание на Оке?

При проектировании малолитражного автомобиля ВАЗ «Ока» 1111 и 11113, многие узлы и механизмы были «позаимствованы» у других моделей ВАЗ, что позволило удешевить производство авто и ускорить начало выпуска. Но некоторые составляющие конструкторам пришлось существенно переработать, чтобы подстроить их под особенности двигателя «Ока». Одной из таких составляющих является система зажигания.

Конструкторы при создании системы зажигания использовали современные наработки тех годов. ВАЗ «Ока» получила систему зажигания бесконтактного типа. При этом особенности силовой установки позволили несколько упростить систему и уменьшить количество составных элементов, что оказало положительное влияние на надежность этой составляющей силовой установки.

Конструкция

Система зажигания ВАЗ «Ока» состоит всего из семи основных элементов:

  1. Вспомогательное реле;
  2. Замок зажигания;
  3. Предохранители;
  4. Коммутатор;
  5. Датчик момента образования искры;
  6. Катушка;
  7. Свечи;

Все элементы соединены между собой проводкой.

Замком зажигания водитель управляет запиткой системы электроэнергией от источника – аккумуляторной батареи, при этом напряжение проходит через вспомогательное реле и предохранители. В замке есть три положения – «0», при котором все электропотребители отключены, «1» — напряжение подается на систему зажигания и ряд других приборов и «2» — осуществляется подача тока на стартер. Такая последовательность включения обеспечивает срабатывание системы зажигания в момент запуска мотора.

Датчик момента искрообразования – один из основных компонентов зажигания, поскольку в нем задаются импульсы, которые впоследствии преобразуются в искровой разряд между контактами свечки. В действие этот датчик приводится от распределительного вала, что позволяет точно задавать момент подачи искры в цилиндрах.

Главными рабочими элементами узла выступают датчик Холла и специальный экран с прорезями, посаженный на приводной вал, взаимодействующий с распредвалом. Взаимодействие этих элементов и приводит к возникновению управляющих импульсов.

Датчик не только задает импульсы, он еще и «подстраивается» под условия работы мотора, корректируя угол опережения в зависимости от рабочих условий мотора (оборотов, нагрузки).

Корректировка осуществляется двумя регуляторами – вакуумным и центробежным, входящими в конструкцию датчика момента образования искры.

На «Ока» до 1989 года использовался датчик типа 55.3706, а после его заменили на модель 5520.3706.

Коммутатор

Коммутатором выполняет роль прерывателя цепи питания первичной обмотки катушки, используя для этого поступающие от датчика искрообразования управляющие импульсы. Прерывание цепи в коммутаторе выполняется выходным транзистором. Коммутатор полностью электронный, без каких-либо подвижных элементов, поэтому система зажигания – бесконтактная.

На ВАЗ-1111 и 11113 устанавливались несколько типов коммутаторов – 36.3734, 3620.3734, а также HIM-52. Устанавливается коммутатор в подкапотном пространстве возле моторного щита. Закреплен он двумя болтами, поэтому замена коммутатора выполняется достаточно просто.

Катушка

«Ока» получила двухвыводную катушку зажигания, что позволило убрать из конструкции распределитель.

Примечательно, что подача высокого напряжения в этой катушке осуществляется одновременно на обе свечки. При этом за счет смещенных тактов в цилиндрах двигателя только один искровой разряд является рабочим, искра на второй свечке – так называемая «холостая».

Штатной на «Ока» является катушка типа 29.3705, но у нее есть аналог, который подходит для использования на малолитражке – 3012.3705.

Провода, свечи

Вся проводка состоит их проводов низкого и высокого напряжения. Первые используются для соединения всех компонентов до катушки. Это обычные провода небольшого сечения, что вполне достаточно, поскольку до катушки напряжение в цепи – невысокое.

Провода высокого напряжения используются для соединения выводов катушки со свечками. Для удобства соединения на концах этих проводов установлены наконечники.

Рекомендованными для использования на «Ока» являются свечи типа А17ДВР – с удлиненной резьбой и помехоподавляющим резистором, а также их аналоги.

Как все работает

Принцип работы системы зажигания такой: после поворота ключа в положение «1» эл. енергия от АКБ через замок, предохранители и вспомогательное реле поступает на компоненты системы зажигания. При этом импульсы высокого напряжения не генерируются, поскольку датчик момента искрообразования еще не работает.

После задействования стартера привод ГРМ начинает вращать распредвал, а соответственно и вал датчика – датчик Холла начинает взаимодействовать с экраном, благодаря чему создаются управляющие импульсы.

Поступая на коммутатор, эти импульсы обеспечивают прерывание цепи питания обмотки катушки. В момент разрыва цепи питания в катушке индуцируется импульс высокого напряжения, который по высоковольтным проводам поступает на свечку, что приводит к образованию искры между ее электродами.

Неисправности

Упрощенная конструкция системы зажигания и отсутствие подвижных компонентов обеспечивает высокую надежность и неприхотливость в плане обслуживания.

Неисправностей у системы зажигания «Ока» не так уж и много:

  • Выход из строя коммутатора;
  • Неисправность датчика Холла;
  • Поломка катушки;
  • Обрыв или пробой проводов, окисление контактов;
  • Неисправность свечки;
  • Нарушение угла опережения зажигания;

Поскольку система зажигания принимает непосредственное участие в работе мотора, то любые неисправности в ней сразу же оказывают влияние на работоспособность мотора – возникают перебои, установка не развивает мощности, появляются хлопки, или же агрегат попросту не запускается.

Диагностика неисправности осуществляется путем визуального осмотра проводки и мест ее соединения, а также последовательной заменой всех компонентов на заведомо исправные. Более точно установить неисправный элемент позволяет проверка с использованием измерительных приборов.

Поиск проблемного элемента осуществляется от свечек. То есть, сначала проверяется наличие искры на них, затем осматриваются высоковольтные провода, а далее диагностируется работоспособность катушки, коммутатора, датчика Холла.

Компоненты системы зажигания – неремонтропригодны, поэтому при поломке выполняется их замена.

Установка угла опережения

Установка угла опережения зажигания – единственная операция, которая выполняется в системе зажигания.

Для правильной установки угла используется стробоскоп. Технология выполнения работ – не сложная. Алгоритм действий такой:

  • Подключаем стробоскоп к источнику питания и наконечнику свечи 1-го цилиндра (согласно инструкции к прибору);
  • Снимаем заглушку со смотрового окна на картере сцепления;
  • Запускаем двигатель (он должен работать на холостом ходу);
  • Луч света из стробоскопа направляем в смотровое окошко;
  • Определяем положение меток (при правильно установленном угле метка на маховике в момент вспыхивания луча света стробоскопа должна располагаться между центральной и задней метками на картере);
  • Если метки располагаются не правильно, осуществляем регулировку. Для этого послабляем болты крепления дачтчика момента искрообразования и вращаяя его вокруг оси добиваемся совпадения меток;

После регулировки затягиваем крепежи датчика, глушим двигатель, отсоединяем стробоскоп и ставим на место заглушку.

Система зажигания ОКА

Как правильно выставить зажигание на Оке?

Как настроить зажигание на Оке?

страница » Как Выставить Зажигание На Оке

Огромное количество различных устройств и деталей используются для обеспечения нормального запуска двигателя в любую погоду. Однако они объединены в одну систему. зажигание (СЗ). Вы узнаете больше о SZ для автомобиля Oka ниже. Каковы функции катушки зажигания Ока, какие неисправности присущи SZ в результате, и как установить угол опережения. см. Ниже.

Прежде чем начать говорить о том, как установить и отрегулировать зажигание на глазу дома в соответствии со схемой, необходимо разобраться в особенностях СЗ.

Система зажигания на любом автомобиле означает несколько различных компонентов, основными из которых являются:

  1. Регулятор крутящего момента искры. Этот прибор оснащен вакуумными и центробежными контроллерами. Устройство предназначено для обеспечения задания момента образования искры, учитывая его стандартную настройку, количество оборотов двигателя, а также нагрузку на двигатель. Процедура считывания сигнала основана на эффекте Холла.
  2. Коммутационное устройство предназначено для размыкания цепи питания первичной обмотки короткого замыкания, тем самым преобразуя управляющие сигналы в импульсы тока. При включенном зажигании выключатель переключающего устройства не может быть отключен ни при каких обстоятельствах, так как это может повредить не только этот узел, но и другие части СЗ.
  3. Coil. В системах зажигания Ока используется двухконтактная, открытая или закрытая магнитная цепь в соответствии со схемой.
  4. Свечи зажигания Этот обычный ушной элемент предназначен для передачи импульса высокого напряжения, который способствует воспламенению горючей консистенции в цилиндрах двигателя внутреннего сгорания. Срок службы свечей составляет около 10000 км, к сожалению, миф меняется в огромном направлении в соответствии со спецификой самих свечей. Или, по крайней мере, если по какой-то причине срок службы свечей сокращается.
  5. Высоковольтный кабель предназначен для подключения свечей к распределителю. Ока использует высокое напряжение с распределенным сопротивлением. Не прикасайтесь к ним во время работы двигателя, так как это может быть необходимым условием получения серьезных травм. Запрещено также запускать устройство, если цепь высокого напряжения оборвана (провода будут прерваны другим способом, и им может понравиться поврежденная изоляция). Если изоляция нарушена, то, конечно, другие элементы системы учета не сработают в схеме.
  6. Блокировка зажигания. Согласно схеме, замок предназначен для запуска двигателя путем подачи напряжения на дополнительное реле при повороте ключа (создатель видео. Nail Powder).
  • Как Отключить Лямбда Зонд Bmw E34
  • Как Правильно Заменить Тормозную Жидкость

Установка зажигания на оке ваз 11113

Доброе время суток!

Некоторое время тому назад я заметил, что Ока моя периодически постреливает в глушитель. В то же время.я ни разу не слышал на ней детонации, кроме как очень кратковременно при очень резком трогании с места. Я заметил, что трамблер повернут у меня на 1 деление против часовой стрелки относительно его среднего положения (т.

е на 8 градусов по коленвалу, как в книжке пишут). Повернул я трамблер примерно на 1/4 деления по часовой стрелке (т.е. пораньше поставил на 2 градуса). Заметно легче стало трогаться с места (почти также легко стало, как на УАЗике-грузовичке — перестала машина или глохнуть или резко дергаться), и вроде как тяга на низах увеличилась.

и из глушителя мотор перестал постреливать.

Может быть, попробовать его еще довернуть?

Я слышал, на моторах 2108/09 (а значит и у Оки, наверное) не так детонация слышна, как на других моторах (Волга, УАЗ, жигули и т.д.). Да и в инструкции пишут (в отличие от УАЗа) настраивать не по детонации, а по стробоскопу (которого у меня нет, разумеется).

Как настроить зажигание правильно на Оке?

Спасибо за любые ответы!

Настраивание зажигания «на слух» Выставляем датчик крепко в «+», не обращая внимания на всякие риски и прочее. Находим ровный участок дороги, разгоняемся на нём до 60-65 км/ч (если дрыгатель 1111 — до 55-60 кмч) втыкаем четвёртую и- педаль газа тупо в пол. Детонация двигателя будет отчётлива слышна характерным металлическм позвякиванием (еще безграмотно говорят что «стучат пальцы»). Останавливаемся, откручиваем датчик немного в минус, повторяем заезд. Цель — добиться чтобы при утапливании педали » в пол» детонационный стук был практически один-два «дзынька» и сразу же прекращался. На такой настройке ездил несколько лет и горя не знал

не обладающий музыкальным слухом кстати Teapot

В 1989 году автолюбители увидели первые экземпляры машины ВАЗ 1111, которая стала базой для семейства. Производство малолитражки освоили три завода, это ВАЗ в г. Тольятти, КамАЗ г. Набережные Челны, г. Серпухов, автозавод которого специализировался производством мотоколясок для инвалидов. Такое распределение сил и средств позволило быстро начать производство этой модели без строительства новых производственных площадей.

Покупателям предлагали два варианта машины, которые отличались только силовым агрегатом. Автомобиль имеет привод на передние колёса, а замена ремня ГРМ Ока проводится по аналогии с моторами ВАЗ 2108, ВАЗ 21083.

О двигателе

Для этих моделей за основу были взяты моторы 2108 и 21083. Они представляют собой 2-х цилиндровые двигатели с рядным вертикальным расположением цилиндров. Распределительный вал установлен в головке цилиндров. Рабочий объём равен 649 см 3 и 749 см 3. Прирост объёма получен увеличением диаметра поршней с 76 мм до 82 мм. Блоки цилиндров этих моторов, головки, маховики, шкивы разные.

Многие запасные части унифицированы со своими 4-х цилиндровыми вариантами. Система питания карбюраторная, но с изменёнными тарировочными данными. В 1990 году на силовом агрегате заменили приводной ремень механизма ГРМ. Если прежнее изделие имело полукруглые зубья, то на новом они стали иметь трапециевидную форму с канавкой на вершине зуба. Изменили шкивы под профиль зубьев, но сами ремни взаимозаменяемы, можно использовать как новые, так и старые детали.

Получать максимальную эффективность от использования двигателя внутреннего сгорания возможно только при правильной настройке фаз газораспределения. Для этого на приводе ГРМ имеются метки. Одной из них является выступ на задней крышке для защитного ремня привода, которая должна совпадать с меткой на шкиве распределительного вала. Вторая метка имеется в нижней части блока цилиндров, а совпадает она с меткой на шкиве коленчатого вала. Поршень первого цилиндра в это время должен находиться в верхней мёртвой точке.

Направляющие втулки

Направляющие втулки впускного 20 и выпускного 21 клапанов изготовлены из чугуна, запрессованы в головку с натягом 0,063. 0,108 мм и от возможного выпадания удерживаются стопорными кольцами 23. Отверстия во втулках окончательно обрабатываются в сборе с головкой блока цилиндров, что обеспечивает малый допуск на диаметр отверстия и точность его расположения по отношению к рабочим фаскам седла и клапана.

В отверстиях направляющих втулок имеются спиральные канавки для смазки. У втулок 20 впускных клапанов канавки нарезаны до половины длины отверстия, а у втулок 21 выпускных клапанов — по всей длине отверстия.

Наружный диаметр втулок составляет 14,040. 14,058 мм, внутренний 8,022. 8,040 мм у втулки впускного клапана и 8,029. 8,047 у втулки выпускного клапана.

Сверху на направляющие втулки надеваются маслоотражательные колпачки 13 из фторкаучуковой резины со стальным арматурным кольцом, которые охватывают стержень клапана и служат для уменьшения проникновения масла в камеру сгорания через зазоры между направляющей втулкой и стержнем клапана.

Источник http://avtotop.info/regulirovka-zazhiganija-avtomobilja-oka/

Источник http://favorit69.ru/kak-pravilno-vystavit-zazhiganie-na-oke/

Источник http://avtodrive16.ru/kak-nastroit-zazhiganie-na-oke/

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
