Доработка схемы зажигания автомобиля

Самым ответственным моментом при эксплуатации автомобиля является пуск двигателя. Особенно актуален этот вопрос в зимнее время года, когда на улице стоят большие морозы. Все смазочные материалы, в том числе и масло в картере двигателя внутреннего сгорания, теряют вязкость, и создают чрезмерную дополнительную механическую нагрузку на стартер.

Рекомендаций по решению этой проблемы в Интернете представлено великое множество, от подогрева масла в картере двигателя дополнительным нагревателем, до впрыскивания в цилиндры двигателя перед пуском легко воспламеняющихся веществ. Совершенствуются коммутаторы системы зажигания, делают многоискровой режим зажигания, оптимизируют взаимное расположение и форму электродов свечей.

Но все это не дает максимального эффекта по одной простой причине, во время пуска двигателя напряжение бортовой сети автомобиля падает до 9,5 V и соответственно значительно падает величина высокого напряжения на выходе катушки зажигания. Предложенная доработка системы зажигания позволяет устранить этот недостаток.

Принцип работы системы зажигания автомобиля

Рассмотрим часть схемы электрооборудования автомобиля, составляющую систему зажигания. От аккумулятора напряжение положительной полярности, через предохранитель поступает на контакты замка зажигания и реле зажигания.

Когда ключ из замка зажигания автомобиля вынут, все контакты в замке зажигания разомкнуты, и напряжение на систему зажигания не подается. Если ключ вставить в замок зажигания и повернуть его по часовой стрелке на один сектор, контакты в замке зажигания замкнутся и напряжение поступит на обмотку реле зажигания, по обмотке потечет ток, создаст магнитное поле, которое притянет якорь реле.

Контакты реле замкнутся, напряжение питания поступит на низковольтную обмотку катушки зажигания и через нее на коллектор транзистора VT коммутатора. Пока вал двигателя не вращается, на базу транзистора не поступают открывающие импульсы управления, и он закрыт, ток дальше не течет. В применяемых в настоящее время схемах зажигания автомобилей, элементов начерченных синим цветом (диод VD1 и конденсатор С1) нет.

Электрическая схема доработанной системы зажигания

Для пуска двигателя необходимо повернуть ключ в замке зажигания по часовой стрелке еще на один сектор. Стартер начнет вращаться и на коммутатор с датчика вращения поступят управляющие импульсы. Транзистор VT на время 1-2,5 мс откроется и через низковольтную обмотку катушки зажигания пойдет ток. Сердечник катушки начнет намагничиваться, и создаст в высоковольтной обмотке катушки зажигания высокое напряжение. Величина напряжения будет зависеть от соотношения количества витков в катушках.

Для надежной работы двигателя система зажигания должна создавать высокое напряжение с запасом, величиной не менее 25 кВ. Напряжение, при котором происходит пробой (образуется искра) между электродами в свече составляет 14-17 кВ. Таким образом, должен обеспечивается запас по высокому напряжению около 7 кВ, что гарантирует стабильную искру в свечах при любых условиях запуска двигателя.

Величина высокого напряжения
в момент запуска двигателя автомобиля

При работе двигателя, за счет работы генератора, напряжение в бортовой сети автомобиля обычно составляет 14,1±0,2 В. На первичную обмотку катушки зажигания, за вычетом падения напряжения (1,2 В) на транзисторе VT, поступают импульсы величиной 14,1 В-1,2 В=12,9 В. В этом режиме величина импульсов на вторичной обмотке катушки зажигания для образования искры в свечах составляет 27 кВ.

В момент пуска двигателя напряжение на выводах заряженного аккумулятора может снижаться до 9,5 В, если аккумулятор заряжен не полностью, то напряжение может быть и меньше. Тогда с учетом падения напряжения на транзисторе VT, величина напряжения на первичной обмотке катушки составит 9,5 В-1,2 В=8,3 В, это на 35% меньше, чем напряжение при работающем двигателе. При этом величина высокого напряжения тоже уменьшится на 35% и составит 17 кВ. Новая свеча создает искру при напряжении 12-17 кВ. Если установлены свечи с напряжением пробоя 17 кВ, то в таком случае искрообразование может быть нестабильным. Расчеты показали, что даже для нового автомобиля с узлами и деталями системы зажигания, находящимися в исправном состоянии, запаса по высокому напряжению может и не быть.

Что же тогда говорить о системе зажигания автомобиля, находящегося в эксплуатации не один год. Происходит старение изоляции свечей и выгорание ее электродов. В высоковольтных проводах и катушке зажигания тоже происходит старение изоляции, что приводит к дополнительным потерям. Несколько лет эксплуатируемый аккумулятор тоже вносит свою лепту. Путь тока от аккумулятора к катушке зажигания проходит по проводам через контакты предохранителя, реле зажигания, соединительные колодки и клеммы. На них тоже происходит падение напряжения.

В дополнение для устойчивого возникновения искры в зазоре свечи при сильно охлажденной воздушно бензиновой смеси требуется подавать на нее более высокое напряжение. Таким образом, запуск двигателя старого автомобиля с первой попытки при больших морозах существующая схема зажигания обеспечить с гарантией не может. Последующие попытки запуска двигателя могут полностью разрядить аккумулятор, с чем большинству автолюбителей доводилось сталкиваться.

Доработка схемы зажигания

С проблемой запуска двигателя в дни с большими морозами я столкнулся давно, когда ездил на автомобиле «Ока». Так как двигатель у «Оки» двух цилиндровый, то запустить его, из-за наличия мертвой точки, гораздо сложнее, чем четырехцилиндровый. Менял датчик холла, коммутатор, катушку зажигания, высоковольтные провода, свечи, но достичь уверенного запуска двигателя в морозы так и не получилось.

Проанализировав электрическую схему зажигания, пришел к выводу, что если подключить электролитический конденсатор к выводу катушки зажигания, на который подается +12 В, то все плохие контакты, через которые подается питающее на катушку напряжение наоборот, буду играть положительную роль, так как будут уменьшать разряд конденсатора. Сначала я установил только конденсатор С1, не хотелось резать провода для впайки диода VD. Пуск двигателя значительно улучшился. После установки диода, который не позволяет разряжаться конденсатору в электропроводку автомобиля при пуске двигателя, «Ока» стала с первого раза, на удивление многим, заводится даже при 25 градусном морозе.

Работает схема следующим образом. Когда вставляется ключ зажигания и поворачивается до первого фиксированного положения, конденсатор С1 через диод VD быстро зарядится от аккумуляторной батареи с учетом падения напряжения на диоде около 1,2 В, до напряжения 11,5 В. При пуске двигателя, на катушку зажигания будет подано не напряжение с аккумулятора величиной 9,5 В, а напряжение с заряженного конденсатора 11,5 В. Таким образом высокое напряжение упадет не на 35%, а всего на 20% и высокое напряжение составит не менее 23 кВ, что вполне достаточно для уверенного возникновения в свечах искры.

Эффективность работы схемы можно еще улучшить, если поставить дополнительно автомобильное реле, подключить его обмотку параллельно реле пуска стартера, а пару нормально замкнутых контактов параллельно диоду. Тогда, когда стартер будет выключен, напряжение с аккумулятора на катушку зажигания будет подаваться, минуя диод. Если в реле стартера есть свободная пара нормально замкнутых контактов, то можно использовать их и не устанавливать дополнительное реле. Замыкание с помощью реле выводов диода еще повысит высокое напряжение на выходе катушки зажигания на несколько киловольт.

Конструкция и детали

Диод VD1 подойдет любого типа, рассчитанный на ток не менее 8 А и обратное напряжение не менее 25 В. Еще лучше применить диод Шоттки, например 90SQ045 (45 В, 9 А). Тогда необходимость в установке дополнительного реле отпадает, так как падение на диоде Шоттки составит всего 0,2 В, что и без установки дополнительного реле увеличит высокое напряжение на несколько киловольт. Такие диоды используют в низковольтном выпрямителе блоков питания компьютеров.

Диод Шоттки в блоке питания

Электролитический конденсатор подойдет любого типа, рассчитанный на напряжение не менее 25 В и емкостью не менее 20000 мкф. Конденсатор должен быть рассчитан на работу в широком диапазоне температур, минус 30-65 градусов Цельсия. Лучше всего подходит конструкция конденсатора с выводами, рассчитанными на винтовое подключение. Я устанавливал конденсатор как на фото.

Электролитический конденсатор

Если нет подходящего по емкости конденсатора, то можно подключить параллельно, соблюдая полярность, несколько конденсаторов меньшей емкости. При параллельном соединении плюсовые выводы конденсаторов соединяются с плюсовыми, а минусовые с минусовыми. Общая емкость тогда составит сумму всех соединенных параллельно конденсаторов.

Например, есть 4 конденсатора емкостью 4700 мкФ, соединив их параллельно, получим конденсатор емкостью 18800 мкФ.

Что касается реле, то можно применить любое автомобильное реле, имеющее нормально замкнутые контакты.

Конденсатор желательно установить в непосредственной близости с катушкой зажигания, но, для предотвращения его перегрева, на максимально возможном удалении от двигателя. Место установки должно не допускать попадания влаги на выводы конденсатора во время движения автомобиля. Предложить готовое решение по размещению диода и конденсатора сложно, так как каждая марка автомобиля имеет оригинальную конструкцию, и место установки деталей приходится выбирать индивидуально.

Аккумулятор UPS

Вместо конденсатора можно применить кислотный аккумулятор небольшой емкости, например от UPS компьютера. Это еще более лучший вариант, чем установка конденсатора. Дополнительный аккумулятор будет при работе двигателя постоянно подзаряжаться и благодаря тому, что система зажигания будет питаться от двух аккумуляторов, дополнительный аккумулятор всегда будет полностью заряжен. При пуске двигателя на систему зажигания будет всегда подаваться напряжение питания более 12 В.

Порядок запуска двигателя автомобиля при морозе

Для безотказного запуска двигателя автомобиль перед наступлением холодов должен быть подготовлен к зимней эксплуатации. Необходимо залить масло в двигатель и коробку передач, предназначенное для работы при низких температурах. Необходимо в обязательном порядке заменить свечи и фильтры, масляный, воздушный и бензиновый. И конечно самое главное это техническое состояние аккумулятора. Даже если аккумулятор новый, его обязательно нужно зарядить от внешнего зарядного устройства. Если все эти требования заблаговременно выполнены, то с пуском двигателя в холодное время года проблем не будет.

Двигатель автомобиля рекомендуется запускать в следующем порядке: ☞ Необходимо вставить ключ в замок зажигания, повернуть по часовой стрелке на один сектор и убедиться, что все электроприборы отключены. Хотя они при работе стартера должны отключаться автоматически, но, тем не менее, лучше их отключить, чтобы не создавать дополнительную нагрузку на двигатель в первый момент после его пуска. ☞ Для приведения холодного аккумулятора в боевое состояние, его нужно прогреть, включив на 20-30 секунд фары или габаритные огни. ☞ Если коробка не автоматическая, то обязательно выжать педаль сцепления до упора. При этом будет отключена от двигателя коробка передач, что существенно снизит нагрузку на стартер. Включить зажигание на полсекунды, чтобы вал двигателя сдвинулся с мертвой точки, и масло смазало трущиеся поверхности двигателя. ☞ Повторно включаем зажигание на время не более 3 секунд. Если двигатель не запустился, необходимо выждать до повторного запуска не менее 15 секунд. За это время подогретый еще за счет неудачного пуска двигателя аккумулятор наберется силы. Если за 5-6 попыток с паузами двигатель запустить не удалось и при этом аккумулятор не сел, значит, либо попавшая в механизмы вода замерзла и необходимо отогреть автомобиль, поместив его в теплый гараж. Или возникла неисправность и необходимо обращаться в сервис. ☞ Если двигатель автомобиля запустился, то необходимо плавно отпустить педаль сцепления. После прогрева машина готова к поездке.

Задать вопрос автору статьи, оставить комментарий

Здравствуйте.
Прочитал ваш материал по доработке схемы зажигания автомобиля для лучшего пуска двигателя. Для меня это актуально. Т.к. стартер крутит, а двигатель не заводится. Но когда бросаешь ключ, и стартер отключается от АКБ, а коленчатый вал двигателя продолжает вращаться по инерции, то ДВС заводится. Давно задумываюсь об установке доп. АКБ от ИБП через диод на катушку зажигания.
Вы предлагаете использовать конденсатор. Это мне кажется сделать проще. Посоветуйте, какой вариант выбрать?
Заранее благодарен.

Уважаемый Юрий!
Дополнительный аккумулятор я ставить не пробовал, теоретически он даст при запуске двигателя такой же эффект, как и конденсатор. Но, стоит дороже, срок службы его ограничен, емкость его сильно уменьшается при отрицательных температурах.
Электролитический конденсатор в данном случае будет работать надежнее. Один раз установил и забыл до конца эксплуатации автомобиля.
Так что выбор однозначен, проверенный мною на практике, ставить конденсатор.

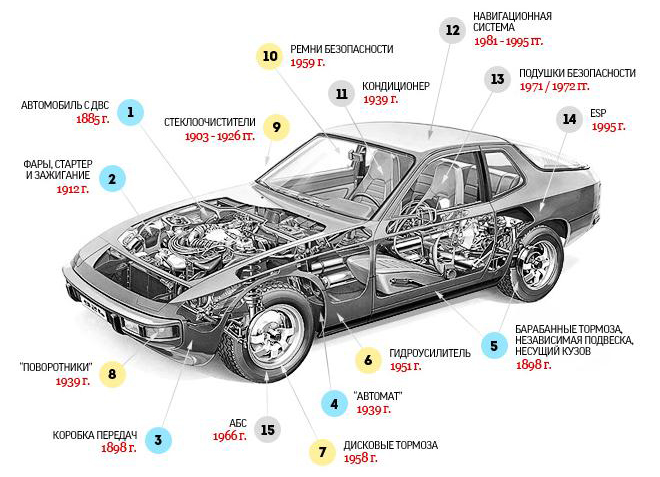

Автомобильный портал. Ответы на вопросы

Устройство дистанционного включения зажигания автомобиля. Дистанционный запуск двигателя- автозапуск двигателя

Сравнительно недавно значительную популярность стала приобретать сигнализация с автозапуском и другие похожие решения, когда двигатель запускается без ключа при помощи специального отдельного модуля. Запуск мотора происходит дистанционно, также опция позволяет реализовать полностью автоматический запуск двигателя.

Другими словами, владелец как самостоятельно запускает с пульта (или же используется стандартный брелок автосигнализации), так и запуск осуществляется в автоматическом режиме по предварительно запрограммированному времени. Еще система может запускать силовой агрегат тогда, когда показатель температуры окружающей среды, ОЖ или моторного масла достигает заданных значений и т.д.

В результате повышается комфорт во время эксплуатации автомобиля в зимний период (двигатель и салон прогреваются перед поездкой), а также при условии летней жары (система климат-контроля понизит температуру в салоне транспортного средства). Казалось бы, только одни сплошные плюсы. Однако это не совсем так. В этой статье мы рассмотрим принцип работы систем автозапуска, а также какие недостатки имеет данное решение.

Читайте в этой статье

Функция автозапуска двигателя: как работает

На начальном этапе развития подобных систем указанные решения активно использовались на различных типах грузовых автомобилей и спецтехники. Основной задачей является поддержание определенной температуры ДВС, чтобы избежать , повышения вязкости моторного масла в условиях сильного холода и т.д.

Часто на грузовиках и другой технике автозапуск используется в комплексе с и похожими аналогами. Что касается легковых авто, в этом случае автоматический запуск двигателя больше направлен на комфорт (экономия времени на прогрев ДВС, эффективный подогрев или охлаждение салона перед поездкой).

Сегодня автозапуск можно интегрировать в любой автомобиль независимо от (бензин, дизель) и коробки передач (механическая, автомат, вариатор или роботизированная КПП).

Итак, системы автозапуска предполагают 2 основных режима пуска двигателя:

  • дистанционно вручную;
  • автоматический пуск;

В первом случае дистанционный автозапуск позволяет завести двигатель простым нажатием кнопки на брелке. Также завести силовой агрегат можно при помощи команды, которая отсылается со смартфона. Кстати, в случае с пультом возможность запуска ограничена дальностью действия пульта (обычно, 300-350 метров.)

Если говорит об автоматическом запуске, такой запуск можно использовать в том случае, если автомобиль находится достаточно далеко и с пульта завести мотор не удается. Также можно запрограммировать систему так, чтобы запуск без участия водителя происходил через определенные промежутки времени (например, каждые 4 часа), с учетом температуры наружного воздуха, температуры охлаждающей жидкости или моторного масла.

После того, как с пульта или с таймера поступает сигнал на запуск ДВС, блокировки двигателя отключаются, происходит срабатывание стартера. Если запуск прошел успешно, автомобиль моргает поворотниками, на брелок также поступает уведомление. Система фиксирует успешность запуска на основании сигнала с тахометра, по , а также по показаниям .

Затем, когда двигатель завелся, стартер автоматически отключается. Если же запуск оказался неуспешным, система выполняет несколько попыток через определенные интервалы. При этом с каждым разом автозапуск будет . Также некоторые решения имеют функцию диагностики, которая позволяет определить причину и понять, почему мотор может не заводиться.

Еще добавим, что современная автосигнализация с автозапуском уже имеет все указанные выше функции, а также позволяет реализовать включение предпускового автономного подогревателя перед запуском ДВС. Если сигнализация без автозапуска, тогда можно отдельно установить специальный модуль.

Система автозапуска двигателя: минусы и недостатки

Даже с учетом того, что данное решение имеет определенные преимущества, все равно в каждом конкретном случае следует точно определиться, нужен ли автозапуск двигателя. Дело в том, что автозапуск двигателя также имеет целый ряд недостатков.

  • Отметим, что холодный пуск сокращает ресурс двигателя и повышает износ деталей. Это значит, что пока моторное масло не прогреется и двигатель не выйдет на рабочие температуры, двигатель при каждом запуске будет изнашиваться.
  • Также следует обратить внимание на то, что каждый пуск изнашивает стартер и , при этом за короткое время работы двигателя автомобиля в режиме холостого хода израсходованный на запуск заряд аккумулятора не успевает пополниться. Это значит, что частые холодные автоматические запуски могут привести к полному разряду АКБ.
  • Хотя автозапуск мотора может производиться без отключения сигнализации (автомобиль с заведенным ДВС стоит в режиме охраны, замки дверей закрыты), при этом во время автозапуска дополнительные блокировки двигателя снимаются (иммобилайзер неактивен). Получается, транспорт в этот момент все равно намного хуже защищен от угона.
  • Обратите внимание, неквалифицированная установка может в рамках эксплуатации привести к ряду проблем, когда противоугонные устройства начинают некорректно работать, двигатель плохо заводится с ключа и т.д.
  • Еще следует выделить повышенный расход топлива. Это значит, что хотя несколько автоматических запусков, например, в течение одной ночи, незначительно увеличат расход, однако в сумме после нескольких таких ночей потребление топлива заметно растет.
  • Частые запуски в зимний период нередко приводят к тому, что в системе выпуска скапливается конденсат. В результате может наблюдаться образование льда в выхлопной трубе, .
  • Даже с учетом того, что производители оснастили автозапуск системами защиты (система не будет срабатывать, чтобы избежать движения автомобиля в том случае, если включена передача), на автомобилях с МКПП необходимо включать нейтральную передачу и ставить машину на «ручник». Результат — в зимний период часто «примерзают» тормозные колодки.

Система автозапуска двигателя и защита от угона

Как правило, большинство автолюбителей заботит именно вопрос безопасности при автозапуске.

Если затрагивать эту тему, зачастую на многих современных автомобилях штатно имеется электронное устройство для защиты машины от угона, более известное как иммобилайзер. Сам иммобилайзер нужен для защиты от несанкционированного запуска мотора. При этом каждый автомобиль имеет ключи, в которых стоит микрочип с прописанным индивидуальным кодом.

Если просто, это модуль в авто, который на коротком расстоянии обменивается информацией (шифрованным кодом) с чипом, вмонтированным в ключ зажигания. Также существует вариант, когда чип выполнен в виде отдельной метки, которую владелец носит с собой. Такие системы часто нештатные и модуль иммобилайзера обменивается кодами с отдельной меткой.

В любом случае, после того, как ключ с чипом будет вставлен в замок зажигания или модуль распознает метку, произойдет замыкание электроцепи, после чего ДВС запустится. Если же код не распознается или не совпадает с прописанным в памяти модуля, тогда иммобилайзер блокирует цепи, исключая возможность запуска двигателя и его дальнейшей работы.

Получается, если устанавливается система автоматического запуска, иммобилайзер нужно блокировать. Это делается при помощи отдельного блока (обходчик, обманка иммобилайзера). В блок вставляется метка или чип из ключа, в котором прописан код. Если ключ не разборной, тогда весь ключ находится в блоке и прячется в автомобиле. Главное, разместить блок в салоне так, чтобы до него было не так просто добраться. Это повышает безопасность в случае попытки угнать автомобиль.

Также отметим, что есть и еще один способ, который исключает необходимость располагать чип или метку в салоне. В этом случае речь идет о модуле с микропроцессором, куда прописывается код с ключа. Затем сам блок подает сигнал на двигателем, инициируя запуск ДВС. Решение стоит дороже, однако ключ в машине или микрочип из ключа для работы системы автозапуска не требуется.

Важно понимать, что как в первом, так и во втором случае владельцу потребуется передать ключи или метки иммобилайзера специалистам по установке системы автозапуска. На практике бывали случаи, когда сами работники таких сервисов изготавливали дубликаты, трансподеры, метки и чипы, после чего перепродавали эти решения злоумышленникам. Если автомобиль дорогой, эксклюзивный и т.п., об этом следует помнить, взвешивая все «за» и «против».

Еще нужно добавить, что если автомобиль застрахован, при этом изготавливались дубликаты трансподера (микрочип в штатном ключе), в случае угона транспортного средства страховая компания может отказать в выплате. Другими словами, если факт изготовления дубликата будет достоверно установлен, для СК это может стать поводом отказать в выплате по страховке, уменьшить сумму выплаты и т.п.

Почему стоит установить предпусковой автономный отопитель Вебасто на бензиновый двигатель. Преимущества отопителя на бензиновом авто, особенности работы.

Ответ прост: автозапуск на автомобиль без сигнализации повышает комфорт. В самом деле, куда приятней садиться в морозный день в уже прогретый салон . Или в прохладный салон автомобиля, стоящего несколько часов под жарким июльским солнцем.

Осуществимо ли это технически? А почему нет? Общеизвестно, что весь комплекс автомобильной сигнализации компонуется из отдельных модулей. Так почему на основе отдельного модуля нельзя осуществить автозапуск? Решение давно найдено, а подобные технологии воплощены в конкретные изделия, которые лежат на прилавках.

Безусловно, при наличии достаточных средств предпочтительней установить на машину современную систему сигнализации. Если с финансами напряг — решение может быть иное. Монтаж озвученного выше отдельного модуля. Им может быть, к примеру, StarLine М31.

Есть ли ограничения по установке такого рода автозапуска на автомобиль без сигнализации, существуют ли подводные камни? Да. Такой вариант обычно реализуется на недорогих моделях авто. К тому же он гарантирует сугубо автоматический запуск мотора, не принудительный.

Реализуется подобная схема довольно просто: нужно приобрести модуль запуска движка, например, SOBR ABSOLUTE ARS-202m и модуль для обхода иммобилайзера. В настройке второго придется задействовать ключ зажигания или чип от него.

Возрастает ли при этом риск угона? К сожалению, есть такое опасение. Придется задуматься о гараже или об охраняемой стоянке.

Рекомендуется к прочтению  Зажигание с кнопки своими руками

Что конкретно дает автолюбителю установка подобной системы автозапуска?

  1. Комфортабельную температуру в салоне в любое время года.
  2. Существенную экономию времени.
  3. Возможность автоматически запускать двигатель при конкретной температуре, через выставленный промежуток времени или просто в заданное время суток.

Как насчет недостатков? Увы, имеются.

  1. В холодное время года автоматический запуск будет дополнительно способствовать скорейшему изнашиванию трущихся деталей, т.к. масло из будет поступать непрогретое.
  2. Так же в сильные холода может наблюдаться заморозка выхлопной трубы автомобиля.
  3. Плюс ко всему холодный запуск сильно разряжает АКБ.

Цена автозапуска на автомобиль без сигнализации

Такая категория, как цена, сегодня непостоянна. Волатильность наших национальных валют в СНГ позволяет лишь ориентировочно озвучить некоторые цены. Так, устройство самого дешевого автоматического запуска (по параметрам время — температура) может стоить в пределах 10000 рублей с установкой.

С модулями StarLine M21, М32, М32 CAN — 11000, 13700, 15000 руб. соответственно. Prizrak 800 «потянет» на 19000 руб. Своими руками изделие смонтировать можно, но лучше обратиться к спецам.

Как совместить с конкретной моделью автозапуск без сигнализации на автомобиль, если он уже оборудован штатной сигнализацией? Просто так не получится. При попытке запуска движка моментально сработает защита с блокировкой. Проблема решается совместно с производителем охранной системы. Он может встроить, допустим, GSM-модуль StarLine М31 в штатную систему StarLine.

В данной статье мы поделимся советами, как установить автозапуск двигателя своими руками. Что же собой представляет эта система? Это дистанционный автоматический запуск мотора машины без водителя. Если вас заинтересовала такая перспектива, читайте дальше наши рекомендации.

Поговорим об автозапуске

Работает автозапуск довольно просто: система получает соответствующий сигнал, он может поступать либо от брелка, находящегося у водителя, либо же от установленного таймера, после этого происходит отключение штатных охранных блокировок и запуск стартера. Если все сработало, и движок успешно запустился, то водитель будет немедленно оповещен об этом либо включением поворотника, либо же миганием соответствующего индикатора, находящегося на брелке.

Трудно не оценить по достоинству данную систему, ведь она, пусть не так уж и значительно, облегчает жизнь водителей, так как, установив автозапуск дизельного двигателя или же бензинового, можно забыть о тех долгих минутах, когда сидишь в холоде и прогреваешь машину. В этом случае вы садитесь уже в полностью подготовленный автомобиль, остается только повернуть ключ и начать движение.

Таким образом, к плюсам дистанционного запуска мотора можно отнести следующее:

  • значительная экономия времени;
  • вы садитесь в уже прогретый теплый салон;
  • доступная ценовая политика.

Однако есть и свои недостатки, среди них:

  • возможная разрядка аккумулятора;
  • запасной ключ будет использоваться для обхода иммобилайзера, так что с ним придется распрощаться.

Как выбирать модуль автозапуска двигателя?

В принципе, установить систему можно абсолютно на любой автомобиль, разве что машины с механикой лучше оставлять с выключенными передачами, в противном же случае возможен рывок при запуске двигателя . Но, прежде чем идти в магазин и покупать модуль автозапуска двигателя, нужно обратить внимание на следующие параметры вашей машины: какая в ней установлена коробка переключения передач – АКПП или же классическая механика, тип двигателя, бензиновый или дизель.

И, конечно же, важно определиться, какому способу включения движка вы отдаете предпочтение, автоматическому или же все-таки дистанционному? В первом случае, запуск двигателя осуществляется самостоятельно в установленное ранее время. При втором варианте вы можете на расстоянии простым нажатием кнопки включить его в любой удобный для вас момент. Правда, немного неудобно ограничение действия брелка, всего-то 400 метров, но таким образом все же можно завести движок прямо с балкона, не выходя на улицу.

Как установить автозапуск двигателя – последовательность шагов

Схема подключения автозапуска двигателя состоит в следующем. В первую очередь следует выпаять провода, отвечающие за запуск двигателя, из и снять подушку безопасности. При этом действовать надо очень аккуратно и не опираться рабочим инструментом на отверстие в руле, иначе можно повредить его обшивку. Далее подключаем все основные провода системы автозапуска к замку зажигания по схеме, которая указана в инструкции, прилагаемой к сигнализации. В случае, когда авто уже оснащено штатным иммобилайзером, необходимо дополнительно приобрести «обходчик» (дополнительный модуль, в который будет вкладываться второй ключ зажигания).

Таким образом, во время автоматического или же дистанционного запуска движка с этого ключа будет считываться информация и передаваться прямо на замок зажигания.

Теперь на , генератор или же датчик масла подключается провод контроля автозапуска. Запрограммируйте блок автозапуска двигателя согласно инструкции. Для того чтобы была возможность экстренного отключения данной системы, проводят еще один провод от блока модуля к ручному или же к основному тормозу. На этом операция закончена, как видно, тут не требуется больших затрат физических, лишь немного поломать голову в электронике.

Автозапуск двигателя применяется редко. Россия — страна специфическая, и порой автомобилю без хозяина здесь не выжить. Когда пару лет назад владельцы CX-5 стали испытывать проблемы с запуском двигателя зимой, представителям Mazda не удалось отговориться стандартными фразами про российское топливо. Результат — перепрошивка электроники у официальных дилеров.

Достоинства системы очевидны. Утром машина запустится по таймеру, прогреет двигатель, может быть, даже включит кондиционер. Заметно приятнее сесть и сразу поехать, чем полчаса реанимировать , освежая в памяти запасы бранной речи. Однако за хорошей идеей не всегда следует столь же приятная реализация.

Технология

Идея прогрева двигателя в отсутствие водителя отнюдь не нова, хотя применять её на легковых автомобилях начали сравнительно недавно. Изначально технология использовалась на грузовом транспорте, где замерзание жидкостей могло обернуться серьёзными последствиями. Интересно, что для легковых авто процесс пошёл и по другому пути: система может не только нагреть, но и остудить салон, включив в заданное время кондиционер.

Модуль автозапуска двигателя может работать в дистанционном и автоматическом режиме. Во втором случае необходимо настроить время запуска и количество попыток, в первом — нажать на брелоке кнопку. Иногда GPS-приёмник заменяется управлением с мобильного телефона через SMS-команды.

Общий принцип работы

Технически осуществить автоматический запуск несложно. Электронная плата с возможностью программирования подключается через реле к нужным датчикам и зажиганию. За исключением электричества, никаких особенных требований нет, и располагаться блок может где угодно. Микросхеме достаточно соединения со следующими устройствами:

  • тахометр (для контроля работы двигателя);
  • концевик капота;
  • педаль газа;
  • зажигание;
  • датчики скорости и давления масла;
  • рычаг КПП и стояночного тормоза;
  • для дизельных двигателей — свеча накаливания.

В заданное время на цепи, соединяющей зажигание с питанием, переключается реле. Происходит проверка давления масла через датчик в магистрали (обычно нормализация занимает 2–3 секунды), и запускается стартер. В дизеле необходим ещё и контроль свечей накаливания.

Попыток запуска несколько. Всё зависит от настроек, но по умолчанию попыток три на каждое реле. В случае неудачи современные системы автозапуска могут пропустить данные через несложный алгоритм и выслать вероятную причину отказа на телефон владельца.

Сигнализация

Запуск двигателя предполагает отключение или обход некоторых функций сигнализации. Взаимодействие автозапуска с системой охраны и защиты чрезвычайно сложно. Если блок интегрирован в охранный комплекс, сначала отключается большая часть датчиков сигнализации, затем происходит активация зажигания. Блок обхода иммобилайзера можно купить отдельно, он стоит 300–600 р.

Разработчикам приходится создавать варианты защиты при запущенном двигателе. Чаще всего на время работы двигателя функции защиты возлагаются на концевики. Один из датчиков располагается на концевике стоп-сигнала. При получении сигнала тревоги датчики включаются, блокируются двери и т.д.

Сборка в домашних условиях

Собрать систему автозапуска своими руками вполне возможно. Если на вашей машине нет сигнализации, нет и проблем — подойдёт простейшая схема. В других случаях может потребоваться обход иммобилайзера.

Схемы просты, и ничего особенного, кроме паяльника, изоленты, контактных реле и колодок к ним (в количестве трёх-четырёх штук) не потребуется. Обойтись без таймера можно, если на вашей сигнализации есть дополнительные выходы, например, для открывания капота. Собранная схема подключается через них и запускается с брелока. Сигнализация не подаёт напряжение сама, но соединяет схему с источником питания. На это отводится одно из реле, запускающее всю систему. Поскольку длится такое соединение недолго, один из проводов необходимо вывести на концевик ручника. Третье реле — стартер.

Ещё одна возможность — использовать кнопку дистанционного открывания дверей. В этом случае придётся аккуратно разобрать ключ и использовать плату, отвечающую за активацию двигателя. Штатный считыватель, находящийся в замке зажигания, соединяется с извлечённой платой тонким проводом (диаметр 0,2 мм, эмалевое покрытие).

На видео — сбор и установка автозапуска своими руками:

Прогрев машины может осуществляться и без запуска двигателя. Для этого применяется автомат прогрева, работающий от аккумулятора автомобиля. Не забудьте, что положительный провод электропитания при монтаже подключается последним.

Недостатки и достоинства

Система автозапуска двигателя является лишь одним из способов борьбы с низкими температурами. Холодный автозапуск, как известно, очень вреден, так что некоторые автолюбители считают, что дешевле вообще не выключать двигатель в холодные ночи. Плюсы автозапуска понятны, но есть у него и отрицательные стороны:

  • Производитель не в силах предусмотреть все ситуации, и в холодную ночь система, пытаясь поднять температуру до нужной планки, запросто может посадить аккумулятор.
  • Защита авто заметно снижается.
  • При неправильной настройке вы можете получить несколько холодных стартов за ночь вместо одного утром.
  • При сильном ветре и заморозках из-за работы системы может оказаться замороженной выхлопная труба.

Стоит заметить, что в большинстве случаев эти проблемы решаются правильной настройкой. Для того чтобы не посадить аккумулятор, нужно выставлять достаточное для его обратной зарядки время активности двигателя. За систему сигнализации, работающую с автозапуском без снижения безопасности, придётся выложить деньги, но это уже вопрос соотношения цены и качества.

Вывод

Правильнее рассматривать систему как удобный инструмент, а не волшебную палочку. Если вы ищете быстрого избавления от зимних напастей, то, вероятно, будете разочарованы автозапуском. Ни один производитель не предлагает готового решения.

Установив оптимальную продолжительность включения, можно избежать работы двигателя на холостых оборотах. Предусмотрительно зафиксировав ручник — задержать злоумышленника. Правильное отношение к машине — залог её долгой работы и вашего отличного настроения, а потому выбор должен начинаться с вопроса «Как это использовать?».

Можно и нужно ли систему авто- запуска автомобиля устанавливать своими руками?

Данная информация обновляется и актуальна на 2017 год.

Если у вас новый или дорогой автомобиль, то это делать не имеет смысла. Правильнее обратиться в сервис и установить ее там. Ведь можно и повредить что либо. Опытные мастера это сделают намного быстрее и правильнее чем вы. Так же они дают гарантию на свою работу. Какой-то экономии в этом не будет.

Если же автомобиль не новый, не дорогой, и у вас есть свободное время, то установив такую систему за 1 день, можно сэкономить 10.000 рублей как минимум. А если говорить о таком транспорте, как грузовое авто, то за установку автозапуска на него возможно никто не возьмется.

Варианты установки Автозапуска

Рассмотрим 3 основные варианта:

1. Запуск автомобиля с радио пульта

2. Запуск автомобиля через WiFi модуль с телефона

3. Запуск автомобиля через GSM модуль с телефона

Первый вариант

Простой и дешевый. Можно купить комплект БРЕЛОК + ПЛАТА С РЕЛЕ за 300 — 500 рублей на Али экспресс, или пусть дороже, в России. ОДНО реле запрограммировать на режим триггер (переключение одной кнопкой ВКЛ-ВЫКЛ) и подключить его к проводу замка зажигания, который отвечает за зажигание . Второе реле запрограммировать на режим удержания и подключить его к проводу замка зажигания, который идет на стартер . КАК эти провода вычислить без схемы? Надрезаем изоляцию провода идущих от замка зажигания или касаемся самих клемм замка, если есть доступ. Касаемся Тестером или контрольной лампой, поворачивая ключ в замке зажигания. Находим их и подключаем. Таким образом можно заводить машину в зоне работы радиобрелка. Как правило несколько метров. Все зависит от модели комплекта. Примерно 30 — 100 метров. Если разобраться с платой РЕЛЕ, найти эти 2 провода на замке зажикания, по подключение много времени не займет, максимум пол часа. Подойдя к прогретой машине, выключаем и заводим нормально КЛЮЧЕМ зажигания. Если вы погуглите брелки серии Альтоника 701, их дальность до 500 метров, подключаются по аналогии.

Внимание! Выходные реле приемника желательно подключить через дополнительные автомобильные реле, так как они мощнее, ведь включая зажигание, возможно вы захотите чтобы включилась печка отопления салона и ходовые огни. Реле в приемниках не обладают высокой мощностью, они до 10 Ампер.

Второй вариант

Запуск автомобиля с телефона по WiFi

Вообще этот способ написан тут для общей информации. Управлять этим способом, конечно очень удобно, но тут есть НО. Автомобиль должен стоять в зоне покрытия сети WiFi , вашей сети, или сети к которой у вас есть доступ. Этот способ подойдет если автомобиль стоит во дворе частного дома, где есть сеть wi-fi , или непосредственно у вас под окном дома, и ваш wi-fi добивает до автомобиля.

Что устанавливаем и как настраиваем?

Покупаем Wi-Fi модуль ECP8266 . Его стоимость 200-300 рублей. Столько же стоят все реле к нему. Необходимо купить 2 слаботочных реле, которыми будет управлять модуль, и 2 автомобильных силовых реле, которые можно подключить к замку зажигания.

Нужно покупать модуль (плату) , на которой есть разьем МИКРО USB, его можно подключить к шнурку зарядки в прикуриватель. Все очень просто.

Таким образом можно управлять запуском автомобиля через телефон- мобильное приложение, например BLYNK, или входить в меню управления модуля через адресную строку браузера с телефона. В принципе автомобиль можно будет запускать с компьютера. В адресной строке вбивать IP адрес вашего вай фай модуля. Инструкций по его настройке очень большое количество.

Третий вариант

Это вариант с использованием GSM модуля сигнализации . Тогда автомобиль можно заводить с мобильного телефона из любого места, хоть из другого города. Авто- запуск автомобиля актуален только в зимнее время. Система позволяет прогреть автомобиль до прихода хозяина. Так же прогреть дизельный автомобиль ночью в морозную зиму.

Потратить на такую систему можно 5.500 руб . В качестве основного модуля можно использовать любой недорогой универсальный GSM модуль, который используется как в авто сигнализациях, так и, например, в сигнализации для дачи . Рекомендуем модуль Мега сх-150 или 300. Стоимость его ровно 5000 рублей.

Долго копаясь в интернете и перебирая варианты, остановился на данном модуле, производство России. Работает такая система у меня уже 6 лет, безупречно, даже снимал с машины, которую продал, и переставил на другую. Заливал водой и снегом, сушил и все работает. Есть подробная инструкция на русском языке и тех поддержка производителя, которому можно написать и задать вопросы.

Можно ли что то найти дешевле?

Думаю, нет, искал варианты на Али экспресс, ничего подходящего не нашел. Дешевые модули от 1000 рублей только для системы Ардуино , но это заморочно для тех кто не знает эту систему.

Мало того, даже в Ардуино не нашел подходящей схемы и прошивок.

Нам ведь нужно что:

1. Позвонить на автомобиль, автоотвечик ответит

2. Включить зажигание онлайн нажав клавишу телефона

3. Крутить стартер, нажав кнопки телефона и по микрофону слышать завелась машина или нет

Самое главное, что эта система не самоделка, а заводской вариант, расчитанный на работу в автомобиле. Просто докупить пару реле к ней и сделать все по инструкции, и если возникнут вопросы, можно почитать описание по настройке, которое приведено ниже.

Какие функции будет выполнять данная система:

1 . В gsm модуле будет установлена купленная вами сим карта . Соответственно вы можете завести свой автомобиль из любого места . Вы сможете завести машину и прогреть ее и отключить при необходимости.

2. К модулю можно подключить электронные термометры (от 1 до 5 штук, зависит от блока gsm) Закрепить их на двигателе, в салоне, под капотом, в фургоне, если у вас грузовик. То есть вы сможете позвонить на ваш gsm модуль и вам расскажет автоответчик, какая и где у вас температура.

Многие gsm модули(платы) сейчас управляются с помощью Мобильных приложений и поддерживают GPRS. На своем смартфоне или айфоне можно двигать Интерактивные клавиши и заводить машину. То есть управляются по сути через интернет, а не смс командами. Есть модули, которые управляются через WiFi, но на улице его нет, поэтому вариант с wi-fi отпадает.

3. Если на улице сильный мороз и температура двигателя опустилась ниже отметки -10 градусов, модуль вам позвонит и сообщит об этом. Вы незамедлительно можете завести и прогреть свою машину.

4. Модуль gsm имеет несколько выходных реле, соответственно вы можете подключить на них любую другую нагрузку: печку, кондиционер. А можно и фары и звуковой сигнал, чтобы отпугнуть кого нибудь или найти свою машину на крупных стоянках какого нибудь Ашана, прочего торгового центра или в лесу, когда возвращаетесь к своей машине с корзиной грибов.

5. Прогреть свою машину зимой из дома, и выехать уже на горячем двигателе.

6. В машине к модулю автозапуска подключен микрофон. Заводя машину с телефона, вы услышите, что она завелась, и ваш двигатель заработал, особенно явно это слышно на дизелях. Микрофон можно поставить под капотом. Так же микрофон в машине будет полезен в охранных целях, вы можете услышать что происходит вокруг машины.

7. К модулю можно подключить охранные датчики. Это: открытия капота, дверей, датчик удара, объемные датчики движения. Если у вас грузовик и в фургоне храните груз, датчики движения помогут вам сохранить его в целости и сохранности. Если машина находится на территории вашего частного дома или дачи, то можно предусмотреть датчик движения, который сработает при приближении к вашей машине. При сработке охранных датчиков включится автомобильная сирена и придет вам звонок на телефон.

8. Датчик температуры на двигателе можно запрограммировать на верхний порог температуры. Вам позвонит модуль, если ваша машина перегреется. Бываю машины, на которых сломаны указатели температуры тосола. Или же во время поездки не обратите внимания на то что температура зашкаливает.

Перед тем как приступить к установке GSM системы автозапуска, необходимо понять принцип действия системы запуска автомобиля, принцип действия замка зажигания. Делать нужно все вдумчиво и аккуратно, дабы не привести своими действиями к короткому замыканию или прочим неприятностям.

В простом схематичном виде все выглядит как на этой картинке. GSM плату подключаем замку зажигания через реле. На замке зажигания находится нужные нам провода — которые включают зажигание и включают стартер. Таким образом через телефон, с помощью команды вы включаете на постоянку зажигание и на пару секунд стартер.

В более детальном виде все немного сложнее.

Рассмотрим два положения замка

1.Включение зажигания
2.Включение стартера

Включение зажигания:

Поворачивая ключ замка зажигания в режим «зажигание», вы подаете напряжение одновременно на 2 направления:

1.На «Жизненно важные» электронные системы, обеспечивающие работу двигателя.

2.На второстепенные системы, без которых двигатель может завестись и работать (это фары, печка, кондиционер, обогрев стекол, зеркал и пр).

Включение стартера:

При поворачивании ключа в положение пуска стартера, подается напряжение на стартер, это положение не фиксируется: завели, отпустили.
В этом кратковременном положении условно называемые второстепенные системы отключаются, дабы облегчить работу аккумулятору и дать ему возможность максимально отдать свою энергию стартеру.

Рассмотрим основные провода, точнее группы проводов, их часто называют шинами в электрических схемах, и они носят стандартные условные обозначения.

Шина «31» — это провода, которые соединены с корпусом авто (массой)

Шина «50» — это провод, грубо говоря, который идет на стартер.

Шина «30» — это провода, на которых всегда присутствует +12вольт, не зависимо от положения замка зажигания, т.е. они напрямую соединены с клеммой +(плюс) аккумулятора.

Шина «X» — на этой шине +12вольт присутствует только в положении «Зажигание», но отсутствует при старте, т.е. это тот случай, когда +12вольт пропадает с этой шины при положении «Стартер»

Шина «15» — это повода, на которых присутствует +12вольт, в положении «Зажигание» и Положении «Старт двигателя». Напряжение шины «15» питает важные органы двигателя, без которых он не заведется: свечи, катушку зажигания, различные клапана и «мозги» двигателя.

Все вышеперечисленные провода (кроме массы «31») – идут на замок зажигания.

И перед установкой системы автозапуска необходимо индикатором или тестером выяснить «кто есть кто», а затем запомнить, или промаркировать эти провода.

Другие провода, которые относятся к стояночной системе или еще какие либо, которые вы у себя найдете, не влияющие на работу двигателя нас не интересуют.

Если у Вас старое отечественное авто, то клеммы «Х», скорее не будет, соответственно все элементы (реле) с ней связанные, просто не нужны.

Ниже приведена схема «вклинивания» в проводку замка зажигания для управление автозапуском автомобиля. Можно соединить скруткой и пропаять, хорошо заизолировав, а можно как то организовать дополнительный клемник.

Релер1, р2, р3, р4 – на рис.1 и рис.2 — обычные 5ти контактные автомобильные реле, можно приобрести сразу с колодками и проводами.

Р1- реле запускает стартер, используются нормально разомкнутые контакты (НР), т.е. при подаче напряжения на обмотку, они замыкаются

Р2- реле размыкает клемму «Х» при запуске стартера, используются нормально замкнутые (НЗ) контакты

Р3- реле замыкания клеммы «Х»

Р4- реле замыкания клеммы «15»

Рис.1 Полная схема автозапуска с телефона

Как работает данная схема из 6 реле:

Выводом провода «gsm1» условно касаемся массы машины, что происходит: – реле R1 замыкается и замыкает реле р3 и р4 , подавая напряжение +12 вольт на провода «Х» и «15» . Тем самым мы включили зажигание.

Проводом «gsm2» касаемся массы автомобиля- тем самым замыкаем реле R2 , которое в свою очередь замыкает реле р1, запуская стартер и, одновременно, размыкая реле р2, снимает напряжение с провода «Х»- на время запуска стартера. В общем то и вся схема управления. Первым этапом изготавливается эта релейная схема, и проверяется. Как: Провод «gsm1» коснулись массы – видим, что зажигание включилось.
Проводом «gsm2» касаемся массы автомобиля, не отпуская провод «gsm1» — машина завелась, значит схема собрана правильно.

Как подключить замок зажигания

Подключение проводов замка зажигания ваз 2106 — Ремонт автомобиля своими руками

как подключить замок зажигания

Кто не рискует, тот не паркуется под окнами

Электропроводка ВАЗ 2106 устроена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны на массу автомобиля. В данном случае она выполняет роль второго провода (минус). Соответственно, и все электрические компоненты выполнены и подключены под конкретную модель работы.

Особенности электрической проводки моделей «классики»

Основными характеристиками, которыми обладает схема эл проводки ВАЗ 2106, являются следующие:

  • активация электрических цепей напрямую через замок зажигания;
  • соединение с АКБ с участием блока предохранителей;
  • токопроводящие корпуса ключевых узлов.

Цветная заводская схема (1900х1500) электрических компонентов

Таким образом, в случае выхода из строй какой-либо системы, искать неисправности целесообразно непосредственно с замка зажигания и контактной группы.

Роль этого узла заключается в следующем:

  • управляет системой зажигания автомобиля;
  • играет противоугонные, в том числе, охранные функции;
  • позволяет буксировку неисправного авто с включенной «аварийкой».

Причины ремонта замка зажигания

Замок зажигания «шестерки» имеет 4 режима с разной функциональностью:

  1. Режим «0» позволяет питать только провода 30 и 30/1. Остальные функции отключены.
  2. Режим «І» дает возможность работать ходовым огням, противотуманным фарам, приводу дворников, двигателю печки.
  3. Режим «ІІ» — в этом случае электропроводка на ВАЗ 2106 активирует сигналы поворота, приборную панель и систему зажигания.
  4. Положение «ІІІ» ключа дает питание клеммам 30/1 и 30-INT. Работает стартер автомобиля.
Рекомендуется к прочтению  Как определить раннее или позднее зажигание карбюраторного ДВС

Подкапотная электрика вазовской шестерки

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

  • Во-первых, такое реально в случае потери ключей.
  • Во-вторых, со временем личинка замка зажигания подвергается износу, и это влияет на запуск двигателя.
  • Кроме того, могут иметь место проблемы с группой контактной проводов, что может привести к короткому замыканию.

Совет: Между прочим, эту работу несложно провести самому, хотя цена за услуги автоэлектрика тоже не будет неподъемной. Для того, чтобы выполнить такие виды работ, приготовьте заранее шило и крестовидную отвертку (ну и новый замок зажигания, в случае необходимости).

На автомобилях семейства «классики» расположение замка — внизу и слева от рулевого колеса.

А состоит он из следующих элементов и деталей:

  • корпус замка;
  • контактный диск;
  • запорный стержень;
  • валик и контактная втулка;
  • колодка.

Проверка работы трамблера

Демонтаж старого узла

Инструкция по самостоятельной замене замка зажигания будет выглядеть примерно таким образом:

  • отключаем аккумуляторную батарею;
  • откручиваем крепежные винты пластмассового кожуха под рулевой колонкой и снимаем его;
  • отключаем противоугонное устройство, для чего нужно вставить ключ на положение «0»;
  • проводка ВАЗ 2106 требует снятия замка – с этой целью вставляем шило в отверстие и отщелкиваем фиксатор;
  • после того, как вы сняли замок (см. видео), настоятельно рекомендуется помечать контактные провода, чтобы не перепутать их местами при обратном подключении;
  • ставим новый замок в обратной последовательности.

Вид со снятым замком

Замена контактной группы

Схема электропроводки ВАЗ 2106 выполнена таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако если снять ее по силам, то вот поставить обратно почти наверняка не получится. По этой причине, нам понадобится выполнить все перечисленные операции.

Важно! После снятия замка, сдергиваем стопорное кольцо с его обратной стороны и устанавливаем новую контактную группу (как на фото).

Рекомендуется приобретать только качественные запасные части, и лучше это делать у проверенных автодилеров, поскольку на сегодняшний день в продаже имеется немало подделок. Отличительными свойствами оригинального замка зажигания будут такие характеристики:

  • корпус отлит бережно и с ровными краями;
  • верх замка завальцован ровно;
  • широкую голограмму невозможно сорвать без ее разрушения;
  • свободное движение ключа в личинке, без помех.

Подключение проводов замка зажигания ваз 2106 — Авто-мастерская онлайн

как подключить замок зажигания

Замок зажигания или выключатель зажигания — это основной коммутирующий компонент, который контролирует подачу питания к электрическим системам, также предотвращает разрядку аккумулятора, когда автомобиль припаркован и находится в спокойном состоянии.

Замок зажигания состоит из двух частей:

  1. Механическая — цилиндрический замок (личинка), он состоит из цилиндра, именно в него вставляется ключ зажигания.
  2. Электрическая — контактный узел, состоит из группы контактов, которая замыкается определенным алгоритмом при повороте ключа.

В ключе зажигания обычно установлен цилиндрический замок, который справляется одновременно с несколькими задачами, такими как: поворот контактного узла и блокировкой рулевого колеса.

Для блокировки использует специальный запорный стержень, который при повороте ключа выдвигается из корпуса замка и попадает в специальный паз в рулевой колонке.

Устройство замка зажигания само по себе имеет простую конструкцию, сейчас попробуем разобрать все ее составляющие. Для более наглядного примера рассмотрим, как устроен замок зажигания:

Детали выключателя зажигания

  • а) тип KZ813;
  • б) тип 2108-3704005-40;
  1. Скоба.
  2. Корпус.
  3. Контактная часть.
  4. Облицовка.
  5. Замок.
  6. А — отверстие для фиксирующего штифта.
  7. Б — фиксирующий штифт.

Личинка соединена с проводом и установлена внутри широкой цилиндрической пружины, при этом один край прикрепляется к самой личинке, а другой уже непосредственно к корпусу замка.С помощью пружины замок может автоматически возвращаться в исходное положение после включения зажигания или после не успешной попытки запуска силового агрегата.

Поводок замка может не только поворачивать диск контактного узла, но и фиксировать замок в нужном положении. Специально для этого поводок сделан в виде широкого цилиндра, в котором есть радиальный канал, проходящий насквозь. По обе стороны на канале расположены шарики, между ними и находится пружина, с помощью которой шары заходят в лунки с внутренней стороны на корпусе замка, таким образом, обеспечивая их фиксацию.

Контактный узел имеет две основные части, такие как: контактный диск, который может приводиться в движение и неподвижная колодка с видимыми контактами. На самом диске установлены пластины, именно через них проходит ток после поворота ключа в замке зажигания. В основном на колодке размещены до 6 и более контактов, выходы у них, как правило, находятся на обратной стороне. На сегодняшний день современные замки используют контакты в виде пластин с одним разъемом.

Контактная группа, в основном отвечает за запуск стартера, систему зажигания, контрольно-измерительные приборы, она расположена в глубине корпуса замка. Провести проверку ее работоспособности можно с помощью специальной контрольной лампы. Но вначале перед этим, специалисты рекомендуют сделать проверку на повреждения кабелей, которые идут к замку, если обнаружатся таковые, то места повреждения потребуется заизолировать лентой.

Электрическая схема замка зажигания ВАЗ 2109

Как работает замок зажигания

Важным механизмом в автомобиле является замок зажигания, принцип работы которого будем рассматривать далее в статье.

Принцип работы замка зажигания

Система работы замка довольно простая, поэтому сейчас рассмотрим основные задачи, с которыми может он справиться:

  1. Возможность подключать и отключать электрическую систему питания автомобиля к аккумулятору, в свою очередь после запуска двигателя производить подключение к генератору.
  2. Возможность подключать и отключать систему зажигания двигателя к источнику питания.
  3. Когда производится запуск двигателя, то замок зажигания может на небольшой промежуток времени включить стартер.
  4. Обеспечивает работу таких приборов при отключенном двигателе, как: магнитола и сигнализация.
  5. Некоторые функции замка зажигания можно использовать как средство против угона, например, возможность ставить блокировку на рулевое колесо, когда двигатель в спокойном состоянии.

Замки зажигания могут иметь от двух до четырех положений переключения. В зависимости от того в каком положении находится ключ зажигания в авто, вы сможете определить какие системы питания работают в тот или иной момент. Ключ в автомобиле можно вытянуть только в одном положении, когда все потребители питания в отключенном состоянии. Чтобы иметь более детальное представление о работе замка зажигания нужно ознакомиться с его схемой:

Схема работы замка зажигания

В каких положениях может работать замок зажигания

  1. «Выключено». В автомобилях отечественного производителя это положении отображается как «0», но на некоторых более древних образцах положение имело значение «I». На сегодняшний день в усовершенствованных автомобилях эта метка вообще не отображается на замке.
  2. «Включено» или «Зажигание» — на автомобилях отечественного производства встречаются такие обозначения: «I» и «II», в более новых модификациях это «ON» или «3».
  3. «Стартер» — отечественные авто «II» или «III», в новых авто – «START» или «4».
  4. «Блокировка» или «Стоянка» — старые автомобили обозначены «III» или «IV», иностранные авто «LOCK» или «0».
  5. «Дополнительное оборудование» — отечественные замки не имеют такого положения, иностранные версии авто обозначены: «Асс» или «2».

Схема положений замка зажигания

Когда вставляется ключ в замок и проворачивается по часовой стрелке, тоесть переходит из «Блокировки» в положение «Включено» («ON»), тогда и включаются все основные электрические цепи автомобиля, такие как: освещение, стеклоочиститель, отопитель и другие.

Иностранные авто устроены немного по другому, у них сразу перед положением «ON» стоит «Асс», таким образом дополнительно еще запускается магнитола, прикуриватель и свет в салоне. Если ключ провернуть еще по часовой стрелке, то замок перейдет в положение «Стартер», в этот момент должно подключиться реле и запуститься двигатель.

Данное положение не может быть зафиксировано, потому что сам ключ удерживает водитель. После успешного запуска мотора ключ возвращается в исходное положение «Зажигание» — «ON» и уже в этом состоянии ключ фиксируется в одном положении до полной остановки мотора.

Если же необходимо заглушить мотор, то в таком случае ключ просто переводится в положение «Выключено», тогда все цепи питания отключаются и двигатель останавливается.

Схема работы ключа в замке зажигания

В автомобилях с дизельными двигателями происходит включение клапана с перекрывающей подачей топлива и заслонкой, которая закрывает подачу воздуха, в результате всех этих действий электронный блок управляющий двигателем останавливает свою работу.

Когда двигатель уже полностью остановлен, то ключ можно переключать в положение «Блокировка» — «LOCK» после чего руль становиться неподвижным.

В иностранных автомобилях в положении «LOCK» отключаются все электрические цепи и блокируется руль, автомобили с автоматической коробкой передач еще дополнительно блокируют селектор, который находится в положении «P».

Схема проводки замка зажигания ВАЗ 2101

Как правильно подключить замок зажигания

Если провода собраны в одну фишку, то подключение замка не составит никаких сложностей, просто нужно установить ее на контакты.

Если провода подключаются по отдельности, то нужно обратить внимание на схему:

  • клема 50 – красный провод, с помощью него работает стартер;
  • клема 15 – синий с черной полосой, отвечает за обогрев салона, зажигание и другие приборы;
  • клема 30 – розовый провод;
  • клема 30/1 – коричневый провод;
  • INT – черный провод отвечающий за габариты и фары.

Схема подключения проводов

Если произведено подключение проводки, то все нужно собрать и присоединить клемму к АКБ и проверить работоспособность. Сначала необходимо проверить, есть ли у всех электроприборов питание от замка, после уже работу самого стартера.

В том случае, если обнаружены какие-то неисправности, нужно еще раз провести проверку на правильность подсоединения проводов, потому, что именно от этого будет зависеть работа всех приборов в автомобиле после поворота ключа.

Далее вы можете ознакомиться со схемой проводки замка зажигания.

На сегодняшний день известно два вида системы зажигания:

  1. Батарейная, как правило, с автономным источником питания, с его помощью можно включать электроприборы не запуская двигатель.
  2. Генераторная, можно использовать электрические приборы только после запуска двигателя, тоесть после того как запуститься электрический ток.

Когда автомобиль находится на батарейном зажигании, то можно включать фары, свет внутри салона и использовать все электрические приборы.

Контактная группа в автомобиле предназначена для того, чтобы соединять все электрические цепи автомобиля и группировать их. Когда водитель поворачивает ключ зажигания, то происходит замыкание электрической цепи от клеммы «минус», которая расположена на аккумуляторе к индукционной катушке зажигания.

Электрический ток от системы проводов идет к замку зажигания, проходит контакты на нем, после чего направляется к индукционной катушке и возвращается к клемме «плюс». Катушка обеспечивает высоким напряжением свечу зажигания, через которую подается ток, далее ключ замыкает контакты цепи зажигания, после чего и происходит запуск двигателя.

После того, как контакты замкнулись друг с другом при помощи контактной группы, ключ в замке необходимо повернуть на несколько положений. После этого в положении А, когда цепь от источника питания распределит напряжение, все электроприборы запустятся.

Что может произойти с замком зажигания

Чаще всего поломаться может сам замок зажигания, контактная группа или запорный механизм. Каждая поломка имеет свои отличия:

  • Если при вставлении ключа в личинку вы заметили, какие-то трудности при входе, или же сердцевина не достаточно хорошо проворачивается, то следует сделать вывод, о том, что замок стал неисправным.
  • Если вы не можете разблокировать рулевой вал в первом положении, — поломка в запорном механизме.
  • Если в замке не наблюдаются проблемы, но при этом зажигание не включается или же наоборот происходит включение, но стартер не работает, то значит, что неисправность нужно искать в самой контактной группе.
  • Если вышла из строя личинка, то необходима полная замена замка, если поломался контактный узел, то возможна его замена без личинки. Хотя на сегодняшний день гораздо лучше и намного дешевле полностью произвести замену, чем ремонтировать старый замок зажигания.

В результате всего выше сказанного хотелось бы сказать, что замок зажигания это одна из самых надежных деталей в автомобиле, но и она имеет свойство ломаться.

Самые частые поломки, которые можно встретить, это заедание личинки или вообще ее износ, коррозия контактов или же механические повреждения в контактном узле. За всеми этими деталями нужен бережный уход и своевременная диагностика, дабы избежать серьезных неисправностей.

А если уж и не удалось «перехитрить судьбу», то дабы справится с его ремонтом самостоятельно нужно обязательно знать устройство замка зажигания и принцип его работы.

Не нашли ответ на свой вопрос?

Спрашивайте в комментариях. Ответим обязательно!

Распиновка замка зажигания ВАЗ

как подключить замок зажигания

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.

Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи.

Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле.

Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Все операции выполняются своими руками, без помощи специалистов автосервиса. Тем более, что цена на замок зажигания на ВАЗ2106 составляет до 100 рублей. Для замены вам потребуется знать распиновку идущих от него проводов, для чего редакция сайта 2 Схемы.ру подготовила большой справочный материал.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

  1. подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
  2. по команде водителя включает стартер для запуска силовой установки и выключает его;
  3. отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
  4. защищает автомобиль от угона путем фиксации рулевого вала.

Распиновка замка зажигания ВАЗ-2101 — ВАЗ-2107

Замок зажигания у этих автомобилей находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт пластиковым кожухом.

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

  • «» – метка, указывающая на то, что все системы, устройства и приборы, включающиеся при помощи замка, выключены (к таковым не относятся прикуриватель, плафон освещения салона, стоп-сигнал, в некоторых случаях магнитола);
  • «I» – метка, информирующая о том, что бортовая сеть автомобиля запитана от аккумуляторной батареи. В этом положении ключ фиксируется самостоятельно, а электричество подается в систему зажигания, на электродвигатели отопителя и омывателя ветрового стекла, контрольно-измерительные приборы, лампы фар и световой сигнализации;
  • «II» – метка запуска двигателя. Она указывает на то, что на пусковое устройство подано напряжение. Ключ в таком положении не фиксируется. Если его отпустить, он вернется в положение «I». Это сделано для того, чтобы не подвергать стартер лишним нагрузкам;
  • «III» – стояночная метка. Если в этом положении вынуть ключ из замка зажигания, рулевая колонка заблокируется фиксатором. Разблокировать ее можно лишь вставив ключ обратно и перевести его в положение «0» или «I».

Замок зажигания имеет пять контактов и, соответственно, пять выводов, которые отвечают за подачу напряжения на нужный узел. Все они для удобства пронумерованы. Каждому выводу соответствует провод определенного цвета:

  • «50» – вывод, отвечающий за подачу тока на стартер (красный или пурпурный провод);
  • «15» – вывод, через который подается напряжение в систему зажигания, на электрические двигатели отопителя, омывателя, приборную панель (двойной провод голубого цвета с черной полосой);
  • «30» и «30/1» – постоянный «плюс» (провода розового и коричневого цвета соответственно);
  • «INT» – наружное освещение и световая сигнализация (двойной черный провод).

Цоколёвка по старому типу

Распиновка замка зажигания ВАЗ-2109 с разгрузочным реле:

  1. приходит +12В вположении I, II, III (стоянка)
  2. приходит +12В вположении I, II, III (стоянка)
  3. приходит +12В вположении III (стоянка)
  4. положение I,уходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
  5. положение I, уходит +12В на стартер (контакт 50);
  6. положение I, уходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
  7. приходит +12В от АКБ (контакт 30);
  8. приходит +12В постоянно.

Цоколёвка по новому типу

Распиновка замка зажигания ВАЗ-2109 нового образца:

  1. приходит +12В постоянно
  2. приходит +12В постоянно
  3. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
  4. приходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
  5. положение I, уходит +12В на стартер (контакт 50);
  6. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
  7. приходит +12В от АКБ (контакт 30);
  8. приходит +12В постоянно.

Распиновка замка ВАЗ-2110, ВАЗ-2111, ВАЗ-2112

Распиновка замка зажигания ВАЗ-2110:

  1. приходит +12В для микрика датчика вставленного ключа;
  2. приходит масса при открытой водительской двери;
  3. уходит +12В на стартер (контакт 50);
  4. уходит +12В после включения зажигания (контакт 15);
  5. уходит +12В при вставленном ключе на 5 контакт БСК;
  6. приходит +12В для подсветки личинки замка;
  7. приходит +12В от АКБ (контакт 30);
  8. не используется.

Полезное: Распиновка и схема бензонасоса с реле ВАЗ

Распиновка замка ВАЗ-2113, ВАЗ-2114, ВАЗ-2115

Распиновка замка зажигания ВАЗ-2113, 2114, 2115:

  1. приходит +12В для микрика датчика вставленного ключа;
  2. приходит масса при открытой водительской двери;
  3. уходит +12В на стартер (контакт 50);
  4. уходит +12В после включения зажигания (контакт 15);
  5. уходит +12В при вставленном ключе на 5 контакт БСК;
  6. приходит +12В для подсветки личинки замка;
  7. приходит +12В от АКБ (контакт 30);
  8. не используется.

Строение замка зажигания авто

  1. Запорный стержень
  2. Корпус
  3. Валик
  4. Контактный диск
  5. Контактная втулка
  6. Колодка
  7. Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля.

Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания. В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания.

Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

  1. Отключить аккумуляторную батарею
  2. Снять пластмассовый кожух, предварительно открутив винты его крепления.
  3. Затем откручиваем два винта крепления замка зажигания к кронштейну.
  4. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
  5. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
  6. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно.

Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода.

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки.

На автомобиле замок зажигания расположен со стороны водителя, закреплен с левой стороны руля на кронштейне рулевого механизма, под панелью приборов.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

На моделях ваз 2108 и выше, к замку подключен пакетник с проводами, то есть ничего не надо маркировать и полностью исключается возможность перепутать провода при установке нового выключателя. Ну а на моделях ваз 2107 и ниже, такого нет, каждый провод подключен отдельно, поэтому снимая каждый провод, его необходимо маркеровать, чтобы при дальнейшей установке не перепутать.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

44,50

НАЖМИТЕ ТУТ И ОТКРОЙТЕ

Как правильно подключить замок зажигания на ВАЗ-2106

Если вы самостоятельно занимаетесь ремонтом своего автомобиля, то проблемы с замком зажигания вы также будете решать, не прибегая к помощи специалистов. Для этого вам потребуется иметь под рукой схему его подключения к цепи питания, а также необходимые инструменты. Разберемся, зачем нужен и как устанавливается замок зажигания в автомобиле ВАЗ-2106.

За что отвечает замок зажигания

От исправности замка зажигания зависит работа нескольких групп потребителей питания:

  • включает аварийную сигнализацию во время транспортировки на буксире;
  • он управляет системой запуска, обеспечивает ее нормальное функционирование;
  • является важной частью противоугонной сигнализации.

Если он не будет работать нормально, то вы не сможете завести автомобиль, отбуксировать его или защитить от угона.

Схема подключения замка

Чтобы понять принципы работы замка зажигания, нужно тщательно изучить его схему подключения. Она показывает, с какими узлами эта деталь взаимодействует в электроцепи. В одном контуре с замком работают:

  • стартер;
  • аккумулятор;
  • генератор;
  • реле, расположенное в монтажном блоке;
  • пусковое реле.
Рекомендуется к прочтению  Свечи зажигания по вин коду автомобиля

Работа электропроводки во взаимодействии с замком работает в зависимости от положения его личинки. Каждый поворот ключа изменяет количество включенных электросетей:

  1. При нулевом положении работают только две клеммы, остальные электросети отключены. Эти две клеммы могут вести к противоугонной системе, чтобы она функционировала беспрерывно.
  2. При первом – питание поступает на вентилятор печки, габаритные огни и стеклоочистители. Это положение называют предпусковым. Оно придумано, чтобы автолюбитель мог подготовить автомобиль к использованию, не нагружая аккумулятор.
  3. При втором положении питание получает система зажигания, индикация и переключатели приборной панели, стартер и поворотники. Автомобиль приходит в рабочее состояние.
  4. При третьем положении обеспечивается питанием только гудок, габаритные огни и стеклоочистители. Его используют для буксировки автомобиля.

Замок зажигания является ключевым элементом электроцепи, который перестраивает ее под нужды водителя. При повороте ключа происходит передача напряжения от минусовой клеммы АКБ к катушке.

Этот узел часто используется, поэтому нередко выходит из строя. На некоторое время восстановить его можно при помощи спрея WD-40, но длительного эффекта ожидать не стоит. Замок состоит из нескольких частей:

  • запорный стержень;
  • корпус;
  • валик с контактным диском;
  • втулка;
  • выступ контактной части, небольшой и широкий;
  • колодка.

Схема подключения замка зажигания ваз 2106

Зажигание необходимо для того, чтобы осуществлять запуск автомобиля и блокировать рулевое колесо. От длительной эксплуатации данный элемент или его группа контактов становятся непригодными к дальнейшему использованию, авто на повороты ключа никак не реагирует, личинка перестает свободно впускать в себя ключ. Поэтому возникает необходимость осуществить замену замка, чтобы восстановить работоспособность автомобиля.

Устройство замка и его вероятные поломки

В зажигание входят:

  1. стержень запорного типа;
  2. корпусная часть;
  3. валик с контактным диском;
  4. втулка;
  5. выступ на контактах;
  6. колодка;
  7. широкий выступ контактной части.

Замковый механизм контактирует с большим количеством проводков. Они тянутся до аккумуляторной батареи, соединяют в единую цепочку автомобильные электроприборы.

В момент поворота ключа замыкается электрическая цепь от «минусовой» клеммы АКБ, как определяет схема подключения замка зажигания ваз 2106, приходящая на катушку. Если ключ начинает плохо проворачиваться или клинит, это означает, что поломался секрет.

Специалисты рекомендуют брызнуть в личинку ВД-40, но результативность от этого низкая, довольно непродолжительная.

Перегорела контактная группа, после чего возникли сложности запустить стартер? Меняйте замок зажигания.

Порядок подключения проводов к замку зажигания

Рассмотрим все этапы работы поочередно. Для начала следует снять кожух с верхней и нижней части колонки рулевого управления. Теперь с помощью маркера или обычной краски наносим метки на проводки, подсоединенные к задней замковой части, после чего их разрешается аккуратно отсоединить.

С помощью отвертки «под крест» отворачивается пара винтов, расположенных снизу и фиксирующих непосредственно замковое устройство:

Теперь вставляем ключ и проворачиваем его в нулевое положение для отключения противоугонки, блокирующей рулевое управление. Одновременно тонким шилом либо отверткой надавливаем на фиксирующий элемент, при помощи которого замок удерживается на своем месте:

Выполнив данные действия, следует потянуть за ключ, чтобы извлечь замковый механизм из кронштейна:

Чтобы установить новый замок, следует все операции осуществить в обратной последовательности.

Последовательность подсоединения проводки

Если вам повезло, и для подключения замка имеется специальная фишка – все просто. Но если такой элемент отсутствует, то проводки придется подключать поочередно. Для этого необходимо взять клеммную колодку вставляемого замка таким образом, чтобы одна клемма двойного вида расположилась справа и стояла вертикально. К верхней части этой клеммы должен подходить проводок черного цвета.

Далее работать следует по направлению движения стрелки часов. Вторым будет подключаться розовый провод, за ним последуют синий, коричневый, а все дело завершит проводок красного оттенка.

Следует заметить, что на задней колодке замка возле клемм имеются цифры, каждая из которых соответствует определенному проводу.

Запомните, что нижняя зона клеммы двойного вида должна оставаться пустой. Итак, контакты подсоединены.

Проверяем результаты работы

Закончив устанавливать замок, необходимо удостовериться, что в машине все элементы работают без перебоев. Подсоединяем аккумуляторную батарею. При правильности работы в момент вставки ключа в нулевое положение автомобильные системы должны быть обесточены.

В первом положении начинает питание поступать на систему, которая управляет ДВС, генераторное устройство, фары, сигналы, омыватель и очиститель стекла, подъемники и приборы контроля. После перехода во второй сектор напряжение поступает на перечисленные выше системы и выполняется запуск стартерного устройства.

Если замок установлен и работает правильно, то запирающий стерженек противоугонки выдвигается и убирается при переключении ключа из положения «ноль» в первую позицию и назад.

Одним словом, сложностей в такой работе нет. Все операции выполняются своими руками, без помощи специалистов автосервиса. Тем более, что цена на замок зажигания на ваз 2106 составляет от двадцати до тридцати рублей, и не стоит гоняться за недорогими подделками!

  • Ремонт Лада Гранта своими руками
  • Как заменить охлаждающую жидкость

Схема и как правильно подключить замок зажигания на ВАЗ-2106

Начнем с того, что в состав замка зажигания входят механическая и электрическая части. Первая выполнена в теле устройства, а вторая часть сделана отдельно из клеммной колодки. При использовании отказы связаны одинаково с обеими частями замка зажигания, где на клеммную колодку приходится немного больше неполадок в процентном отношении.

Отметим, что любые работы с электрической частью должны быть выполнены при условии, что минусовая клемма снята. Особенно это важно, если надо выполнить проверку работы потребителя. Рассмотрим подробнее отказы по механической и электрической части.

Механическая часть

Зачастую отказ замка зажигания по механической части провоцируют:

  • тугое проворачивание ключа зажигания;
  • заклинивание в одном из положений. Как правило, такая неполадка приводит к облому ключа зажигания, что, в свою очередь, требует дополнительных растрат на приобретение новой детали.

В основном данные проблемы возникают из-за плохой сборки замка зажигания от недобросовестных производителей. Дабы изделие не приходилось часто менять, нужно установить надежную и долговечную деталь.

Электрическая часть

Даже если механическая часть замка зажигания полностью исправна, клеммная колодка все равно нередко выходит из строя. Заменить можно ее всегда, так как подобная запчасть продается в любом магазине для машин.

Клеммная часть зачастую сгорает сама либо же перегорают ее контакты, которые соединяют определенные цепи электропитания. Бывает также, что плавится центральная пластиковая вставка, которая размыкает и замыкает некоторые контакты при разном положении ключа зажигания. Провоцирует этот перегрев долгое удержание ключа в положении «стартер», когда водитель на протяжении длительного времени не может завести мотор своего транспортного средства.

В таких случаях необходимо покупать новую клеммную колодку, а не замок зажигания.

Очень важно, чтобы подключение при этом оставалось неизменным. Если вы в первый раз заменяете, нужно посмотреть на низ замка зажигания и там зарисовать цвета проводом и клеммы, на которые они подключены. Каждая из них на колодке обладает собственным номером, поэтому очень удобно записать цвет провода и номер клеммы, дабы ничего не перепутать.

Как подсоединить провода: схема

Для соединения с проводами у клеммной колодки есть такие выводы:

Схема подключения замка зажигания ВАЗ 2106: как снять, осуществить замену и подключить провода?

В любом автомобиле замок зажигания является одним из основных компонентов системы, поскольку именно с его помощью осуществляется запуск двигателя. При поломке ЗЗ завести мотор не выйдет, поэтому каждый автовладелец должен знать о причинах и признаках неисправности устройства. Из-за чего замок зажигания ВАЗ 2106 может выйти из строя и как осуществить его замену самостоятельно? Ответы на эти вопросы ищите ниже.

Что представляет собой схема подключения проводов ЗЗ, как снять, как подключить, произвести замену и ремонт механизма в гаражных условиях? Для начала предлагаем разобраться в основных поломках, которые могут произойти с девайсом. Сам по себе ЗЗ состоит из механической, а также контактной частей. В механическую часть устройства вставляется ключ, а в контактной группе расположены все нужные для работы контакты и провода.

Одной из основных причин поломки шестерочного ЗЗ является заклинивание устройства в случае попытки угона автомобиля. Если ЗЗ заклинит, то разумеется, запуск двигателя будет невозможным.

Кроме того, одной из наиболее встречаемых причин считается именно поломка контактной группы. Как показывает практика, данная составляющая может сломаться из-за короткого замыкания либо закисления контактов, также проблема может заключаться в повреждении изоляции. Основными признаками неработоспособности ЗЗ является невозможность запуска двигателя, а также отказ в работе сразу нескольких потребителей энергии, которые, как может показаться на первый взгляд, не связаны между собой.

Способы устранения поломок

Перед тем, как заменить, отремонтировать и произвести установку нового ЗЗ, предлагаем более подробно узнать о нескольких способах решения проблемы:

  1. Снятие и замена устройства на новое. Многие автовладельцы меняют свои ЗЗ из-за того, что не хотят заниматься самостоятельным ремонтом и тратить на это свое время и силы. Иногда такой подход действительно целесообразен, если проблема серьезная.
  2. Произвести разборку устройства и выявить вышедшие из строя элементы, после чего заменить их. Как правило, причина неисправности кроется в неполадках в работе контактной группы. Перед тем, как подсоединить новую группу, нужно учитывать распиновку контактов по цвету, ее важно соблюсти.

Если вы будете менять ЗЗ, то учтите, что также надо будет поменять личинку и в дверном замке, а также в замке багажного отделения. В противном случае ключ не сможет открывать багажник и двери (автор видео — канал Регион 4253).

Как своими руками поменять и подключить устройство?

Перед тем, как поменять устройство, подготовьте шило и две отвертки — с крестовым и плоским наконечниками. При отсутствии шила можно использовать гвоздь, его ширина должна составить 2 мм, а длина должна быть как можно больше.

Также нужно позаботиться о том, чтобы напряжение в бортовой сети отсутствовало. 12 вольт хоть и не вредны для человека, но замыкание может спровоцировать также выход из строя других потребителей энергии.

Поэтому перед тем, как поменять и как подцепить новый ЗЗ, необходимо будет отключить аккумуляторную батарею от питания.

Итак, как правильно выполнить замену механизма — подробная инструкция с фото представлена ниже:

  1. Установите в ЗЗ ключ и проверните его на 90 градусов таким образом, чтобы он был установлен в положение 0. Это нужно сделать обязательно, поскольку в данном случае штифт, с помощью которого крепится рулевой шкив от проворачивания, зайдет в секретку. Иными словами, это не даст штифту препятствовать вашим дальнейшим действиям.
  2. Далее, необходимо будет демонтировать пластмассовую защитную накладку руля, поскольку именно за ней скрывается само устройство и все разъемы. Для выполнения этой задачи вам нужно будет открутить пять винтов — с их помощью нижняя часть накладки крепится с верхней.
  3. Когда болты будут откручены и извлечены, необходимо будет приподнять верхнюю часть накладки и демонтировать ее. После этого обе составляющие защиты убираются в сторону.
  4. Выполнив эти действия, нужно будет открутить винты, с помощью которых крепится замок зажигания. Сами болтов два, они расположены слева и справа от устройства. Когда болты будут выкручены, вам надо будет отключить провода, подключенные к контактной группе.
  5. На следующем этапе вам необходимо будет посмотреть на левую часть устройства — здесь вы сможете увидеть небольшую щель. В данную щель надо будет вставить шило либо гвоздь, а затем вдавить само крепление.
  6. Сделав это, необходимо произвести снятие устройства из посадочного места, при этом его нужно будет поддеть отверткой. Когда замок зажигания будет у вас в руках, вы сможете либо заменить устройство, либо произвести его ремонт, в зависимости от необходимости. Если вы не знаете, как поставить замок обратно, то в этом нет ничего сложного — процедура выполняется аналогичным снятию образом, только в обратной последовательности.
    Для установки необходимо вставить ключ в новый ЗЗ, после чего установить его в положение 0. После этого нижний фиксатор зажимается, это позволит установить девайс в посадочное место. Подключаются все необходимые провода в соответствии со схемой распиновки, проверяется работоспособность установленного узла.

«Ремонт ЗЗ в домашних условиях»

Подробная инструкция по самостоятельному ремонту замка зажигания представлена в ролике ниже (автор — Андрей Нишенко).

Как подключить замок зажигания на ваз-2106: схема — Сайт о знаменитом отечественном автомобиле Гранта

Любой водитель, садясь в свой автомобиль, чтобы запустить силовую установку, поворачивает ключ замка зажигания. Такое нехитрое действие приводит к тому, что на стартер начинает подаваться электроэнергия от аккумулятора и тот начинает вращать коленчатый вал до тех пор, пока силовой агрегат не запустится.

Такая вроде незначительная деталь, как замок зажигания обеспечивает одно из самых важных действий для успешного запуска мотора – обеспечивает электроэнергией бортовую сеть авто. Ведь помимо стартера замок зажигания обеспечивает питанием систему зажигания, контрольно-измерительные приборы, приборы светозвуковой сигнализации и др. А после остановки – полностью их обесточивает.

Если рассмотреть по-простому, то замок зажигания – это элемент, который не позволяет АКБ разряжаться из-за постоянной подачи электроэнергии на бортовую сеть, а обеспечивает ее наличие только при эксплуатации авто. Таким образом АКБ сохраняет свой заряд длительное время.

Далее будет рассмотрена схема замка зажигания ВАЗ-2101, его основные неисправности, способы их устранения, демонтаж и установка нового замка на данное авто. Данное авто было выбрано потому, что на последующих моделях, относящихся к классическим моделям ВАЗ, вплоть до 2107, использовались идентичные замки зажигания.

Принцип действия

Итак, замок зажигания на ВАЗ-2101 – элемент, расположенный в салоне возле рулевой колонки. Вся конструкция замка спрятана под декоративными накладками колонки, поэтому со стороны водителя замок выглядит, как большая круглая шайба с прорезью в центре. По окружности можно наблюдать метки – 0, I, II и III, каждая из которых имеет свое действие.

Метка «0» — положение, при котором все электроприборы, запитывающиеся от замка, отключены от питания. Следует указать, что часть оборудования (освещение салона, стоп-сигнал, прикуриватель) не зависят от положения ключа в замке, они запитаны от АКБ постоянно. В таком положении ключ может быть извлечен из замка.

Метка «I» — положение замка, при котором электроэнергия подается на бортовую сеть. В таком положении питание получают контрольно-измерительные приборы, светозвуковая сигнализация и фары, система зажигания и еще ряд электроприборов. Данное положение является фиксированным, и переводя ключ в него, удерживать его не обязательно.

Метка «II» — положение, при котором начинает подаваться напряжение на стартер для запуска мотора. Это положение не фиксируемое, то есть водитель переводит ключ в это положение и удерживает его для запуска мотора. После пуска ключ отпускается, и он под действием пружины возвращается в положение «I».

Положение «III» — стояночное. При таком положении все электроприборы обесточены, а в паз рулевой колонки входит фиксатор, являющийся противоугонным средством авто.

Следует отметить, что положения замка не идут один за другим. Так, для перевода ключа в положения «I» и «II», его нужно вращать по часовой стрелке от «0». А чтобы установить положение «III», ключ проворачивается против часовой стрелки от «0».

Устройство замка зажигания

Скрытая под облицовкой часть замка имеет форму цилиндра с выступом сбоку, являющийся фиксатором противоугонной системы.

В торце этого корпуса размещены выводы, к которым подключаются провода. Всего этих выводов шесть, и каждый из них обеспечивает питанием те или иные приборы.

Внутри же корпуса располагается секрет замка и контактная группа. Секрет обеспечивает возможность управления замком только ключом, имеющим определенную форму. Это является еще одним противоугонным средством, поскольку только определенный ключ позволит переключать положения.

Контактная группа замка зажигания 2101 – специальная шайба с выводами для подключения проводов.

С внутренней стороны его располагаются пятаки этих выводов, а также бегунок, который перемещается за счет воздействия на него секрета.

При перемещении в определенные положения этот бегунок замыкает между собой те или иные пятаки, обеспечивая подачу электроэнергии на выводы, которые соединены с замкнутыми пятаками.

Неисправности

Конструкция замка – достаточно простая и надежная, но сломаться замок вполне может. Неисправностей, которые могут случиться с данным элементом – всего две: механическая и электрическая.

К механической неисправности относится проблема с секретом. Из-за сора, попадающего внутрь секрета и влаги образуется коррозия, которая мешает перемещаться подвижным элементам внутри секрета. В итоге замок начинает заедать при повороте ключа, подклинивать или вовсе перестает вращаться.

Устранить данную неисправность можно путем заливки внутрь средства WD-40 или хотя бы тормозной жидкости. Однако восстановить таким путем работоспособность секрета если и удастся, то ненадолго.

Сам секрет – не ремонтопригоден, и при такой неисправности в итоге нужна будет замена замка зажигания ВАЗ-2101.

Электрическая неисправность – это подгорание пятаков контактной группы. Из-за этого контакта между бегунком и пятака не будет или будет недостаточным. На авто не будут срабатывать электроприборы, возможно отсутствие подачи энергии на стартер.

Если подгорание было незначительным, то можно попытаться восстановить работоспособность замка путем зачистки пятаков алмазным надфилем, с последующей протиркой спиртом или бензином.

Но если пятаки сильно выгорели, то потребуется либо менять контактную группу, либо замок в сборе.

Снятие и установка

Демонтировать данный элемент с авто достаточно просто и для этого понадобиться только крестовая отвертка и тонкая плоская отвертка или шило. Перед началом работ обязательно отсоединить «минусовую» клемму с АКБ.

Чтобы добраться до крепления данного элемента вначале понадобится выкрутить болты крепления нижней облицовочной панели рулевой колонки, после чего ее снять.

После нужно выкрутить два болта крепления замка, которыми он удерживается в своем посадочном месте. В этом же посадочном месте имеется небольшое технологическое отверстие. Вставив в это отверстие тонкую отвертку, нужно нажать на фиксатор, удерживающий замок, после чего вытолкнуть его с посадочного места.

Только после этого уже отсоединить все провода. На некоторых моделях проводка, идущая к замку собрана в фишку, которая надевается на контакты замка. Такая фишка значительно облегчит установку нового элемента, поскольку на такой замок зажигания ВАЗ-2101 схема подключения не требуется.

Отверните два винта крепления выключателязажигания (вид снизу).Вставьте ключ в выключатель зажигания,поверните его в положение «0» (выключивпротивоугонное устройство), нажмитеотверткой на фиксатор через отверстие вкронштейне и
выньте выключатель из кронштейна и ключ извыключателя.Промаркируйте (или запомните порядокподключения) провода и выводы выключателязажигания. Отсоедините провода от выключателя.

Но есть и версии авто, в которых проводка напрямую подключена к контактам, и при установке нового элемента с таким типом подключения проводки на ВАЗ-2101 схема замка зажигания потребуется.

Если замок меняется в сборе, то можно подключать к новому проводку, устанавливать его на место, закреплять и прикрывать декоративной панелью.

Если же меняется только контактная группа, то снятый замок разбирается. Фиксируется контактная группа при помощи стопорного кольца, которое нужно поддеть шилом или отверткой и извлечь. После этого можно вынуть группу. На ее место устанавливается новая, и фиксируется тем же стопорным кольцом. После этого все ставиться на место и производится подключение замка зажигания ВАЗ-2101.

Подключение

Теперь о подключении. Если провода собраны в фишку, то сложностей не будет – устанавливаем правильно фишку на контакты и все.

Если же каждый провод подключается отдельно, то нужно следовать схеме:

  • К выводу 50 – красный провод (отвечает за работу стартера);
  • К выводу 15 – синий с черной полосой (зажигания, обогрев салона и другие приборы);
  • Вывод 30 – розовый провод;
  • Вывод 30/1 – коричневый провод;
  • INT – черный провод (габариты и фары);

После подключения проводки, все собирается, подключается клемма к АКБ и проверяется работоспособность. Вначале нужно проверить, все ли электроприборы, питающиеся от замка, работают. После проверить работоспособность стартера.

Если что-то не работает, нужно снять замок и еще раз проверить правильность подсоединения проводки, поскольку только от этого зависит срабатывание приборов при повороте ключа.

замена замка зажигания на классике

Как устроен замок зажигания автомобиля. Схема и элементы замка зажигания

Замок зажигания или выключатель зажигания — это основной коммутирующий компонент, который контролирует подачу питания к электрическим системам, также предотвращает разрядку аккумулятора, когда автомобиль припаркован и находится в спокойном состоянии.

Схема подключения замка зажигания на Ваз 2106

Замок зажигания соединяет и обслуживает многие электроцепи автомобиля. От его исправности зависит работа целых групп потребителей напряжения. Устройство выполняет несколько важных функций:

  1. Управляет работой системы зажигания;
  2. Является частью противоугонной системы;
  3. Во время транспортировки на буксире неисправного автомобиля позволяет включить аварийную сигнализацию.

Владельцев «шестерки» чаще всего интересуют следующие вопросы, связанные с замком:

  • схема подключения замка зажигания на Ваз 2106;
  • замена замка зажигания на Ваз 2106;
  • как меняется его контактная группа.

Рассмотрим эти темы по порядку.

Схема замка зажигания

  1. Аккумулятор
  2. Стартер
  3. Генератор
  4. Реле в монтажном блоке
  5. Замок зажигания
  6. Реле пуска

Электропроводка, подключенная к механизму, работает по схеме:

Есть четыре положения замка.

Нулевое положение. При нем отключены все электросети, кроме двух клемм, Обозначенных на схеме темным цветом.

Первое положение. Питание получают габариты, стеклоочистители, вентилятор печки.

Второе положение. Дополнительно питание получает система зажигания, индикаторы и кнопки на приборной панели, поворотники и стартер.

Третье положение. Продолжают получать питание лишь габариты, стеклоочистители и гудок.

Механизм замка взаимодействует с несколькими электроцепями, объединяющими электроприборы автомобиля в единую цепь. Когда мы поворачиваем ключ, напряжение от минусовой клеммы аккумулятора поступает на катушку зажигания.

Так как механизм замка регулярно используется водителем, некоторые его элементы изнашиваются и выходят из строя. Иногда достаточно только брызнуть в личинку замка WD-40. Однако эффект может длиться недолго, и ремонтные работы все равно потребуются в ближайшее время.

Замок зажигания устроен следующим образом:

Самое простое – это заменить неисправный замок на новый. Стоимость этой детали для автомобиля Ваз 2106 невелика. Начинать замену нужно с процесса снятия старого механизма.

Как снять замок

  1. Обязательно снимите минусовую клемму с АКБ. Некоторые автолюбители этого не делают, объясняя это низким напряжением цепи. Однако если во время ремонтных работ произойдет замыкание проводов, это приведет к неисправности некоторых элементов электрооборудования.
  2. Поверните ключ в нулевое положение. Это позволит облегчить демонтаж устройства благодаря тому, что удерживающий вал руля чуть зайдет в секретную часть.
  3. Снимаем кожух колонки руля.

Если фиксатор не удается полностью дожать, нужно одновременно чуток покрутить ключ влево и вправо, не проворачивая его до конца. Это позволит найти положение, при котором фиксатор будет выжат полностью, и замок легко выйдет наружу. Обратите внимание, мешать может и противоугонка. Она двигается вместе с ключом.

Если повернуть ключ в положение стартера, то она займет самое удобное положение для выемки замка.

Еще один важный совет: пометьте, как были подключены провода. Это поможет ничего не напутать при установке нового устройства.

Установка замка зажигания

После того как вы заменили контактную группу или купили новый замок, его требуется вернуть на место. И сделать это нужно максимально правильно. Предлагаем следующую последовательность действий, которая поможет замок зажигания на Ваз 2106 подключить легко:

  • Вставляем ключ и поворачиваем в нулевое положение.
  • Нажимаем на фиксатор и устанавливаем замок.
  • Подключаем провода замка зажигания на Ваз 2106. Здесь есть два варианта. Если ваш автомобиль имеет специальную колодку для подключения к замку, то провода присоединяются одним движением руки. Если же колодки такой нет, то не все знают, как подключить провода правильно. Воспользуйтесь схематическим рисунком:

После того как проведены все работы можно подключать минусовую клемму к АКБ и проверять работоспособность механизма. Не забывайте, что когда осуществляется замена замка зажигания, ваз должен быть отключен от питания.

Источник http://ydoma.info/avtomobil/avtomobil-dorabotka-zazhiganija-puska-dvigatelja.html

Источник http://telzakaz.ru/optics-and-lighting/ustroistvo-distancionnogo-vklyucheniya-zazhiganiya-avtomobilya.html

Источник http://vianor14.ru/obsluzhivanie/kak-podklyuchit-zamok-zazhiganiya.html

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
