Как определить раннее или позднее зажигание карбюраторного ДВС

Как определить раннее зажигание

От точной регуляции системы зажигания автомобиля зависит стабильность функционирования силового агрегата, его КПД и эффективность. Зная, как определить раннее или позднее зажигание на своей машине, можно грамотно настраивать систему каждый раз, как только это потребуется.

Несвоевременное выгорание смеси

Немного теории. В идеале на 4-тактных силовых установках обогащённый воздухом состав горючего обязан воспламеняться на верхней точке хода поршня. Другими словами, это обязано происходить в тот миг, когда деталь КВШМ (поршень) доходит до ВМТ. Получается, что немногим ранее, чем поршень дойдёт до своего апогея. Это объясняется тем, что составу надо определённое время для воспламенения и сгорания. После этого химического процесса образуются газы, которые двигают деталь КВШМ вниз. Затем начинается новый рабочий цикл.

Как выставить раннее позднее зажигание

Очевидно, что под понятием раннее или позднее зажигание подразумевается несвоевременное срабатывание системы в целом. Свеча подаёт импульс, обогащённый состав поджигается, но не в то время, какое требуется. При зажигании позднем происходит задержка, при раннем – опережение. Оба варианта рассматриваются, как негативные и требуют срочной настройки. В автомобильных системах, в которых имеется возможность ручной настройки УОЗ, несвоевременное воспламенение можно отрегулировать.

Признаки сбитого зажигания

После- или преждевременное воспламенение горючего внутри силовой установки автомобиля приводит к различным сбоям в функционировании мотора.

Как правило, следующие признаки явно могут свидетельствовать о неправильном зажигании:

  • Потеря силовой установкой автомобиля тяги и мощности;
  • Ухудшение завода мотора;
  • Увеличение расхода горючего;
  • Нестабильная работа двигателя в режиме ХХ;
  • Неожиданное «зависание» педали акселератора (потеря ускорения автомобиля);
  • Частый перегрев мотора и детонация.

Характерные хлопки, издаваемые силовой установкой, также свидетельствуют о проблемах с зажиганием. Этот симптом чуть ли не самый главный для опытных автомобилистов, которые по характеру звука определяют проблему. Стук передаётся в выхлоп и карбюратор.

Раннее или позднее

Бесспорно, длительная работа мотора со сбитым УОЗ обязательно приведёт к более серьёзным поломкам и капитальной наладке. Поэтому надо своевременно заметить проблему и устранить её.

Негативное влияние на ресурс силовой установки оказывает как раннее, так и позднее зажигание. И последствия от неправильной настройки СЗ могут способствовать не только потере мощности и тяги, но и образованию лишнего давления внутри мотора. Таким образом, заметно снижается КПД силовой установки, в которой лишняя энергия попадает в систему выпуска, не совершая всего объёма полезной работы.

Как определить позднее зажигание

В таких случаях заметно возрастает нагрузка на кривошипный вал и цилиндро-поршневую группу. Если зажигание раннее, то поршню двигателя нужно противодействовать большему количеству газов, так как преждевременное сгорание смеси способствует их образованию. Когда зажигание выставлено правильно, возгорание смеси происходит за несколько секунд до подхода поршня к ВМТ, и деталь практически не испытывает нагрузок, доходя до апогея. Образовавшийся объём газов, наоборот, выталкивает поршень вниз.

Ранее зажигание легко определить по таким признакам:

  • Силовая установка функционирует нестабильно в режиме ХХ;
  • Явно слышен лязг металла во время работы ДВС (большей частью шум идёт со стороны БЦ);
  • «Тупит» педаль акселератора, машина не ускоряется даже на ровной дороге;
  • Заметно увеличивается расход горючего.

Что касается позднего зажигания, то и оно оказывает своё негативное влияние на ДВС. В частности, сгорание топливно-воздушной смеси в этом случае происходит в условиях РХП (поршень уже дошёл апогея, ему требуется энергия для движения вниз). Смесь же в это время только догорает.

Признаками позднего зажигания являются:

  • Перегрев силовой установки;
  • Значительное увеличение расхода горючего;
  • Потеря мощности и разгона;
  • Увеличение количества нагара в системе выпуска.

Последний признак как нельзя лучше характеризует то, что происходит в системе во время позднего зажигания.

Важность установки правильного УОЗ

В зависимости от оборотов кривошипного вала ДВС, должен быть выставлен конкретный УОЗ. Другими словами, на каждом скоростном режиме вращения кривошипного вала должен быть выставлен собственный угол. Дело в том, что при увеличении скорости вращения вала (соответственно, при увеличении оборотов двигателя), становится больше и УОЗ. И наоборот, при уменьшении – угол становится маленьким. Специалисты знают эти нюансы, тем самым, выставляют УОЗ грамотно.

Определённые настройки УОЗ

Экономия горючего, получение оптимальной мощности двигателя, высокий КПД – всё это реализуется только при грамотно выставленном УОЗ. Сегодня, как правило, для получения точных регулировок используются либо механические, либо электронные приспособления.

Легче всего выставить правильный угол с помощью стробоскопа. Это специальный прибор, заметно облегчающий жизнь автомобилиста. Однако в большинстве случаев стробоскоп можно заменить простой 12-вольтовой лампочкой.

Проверка с помощью стробоскопа осуществляется так:

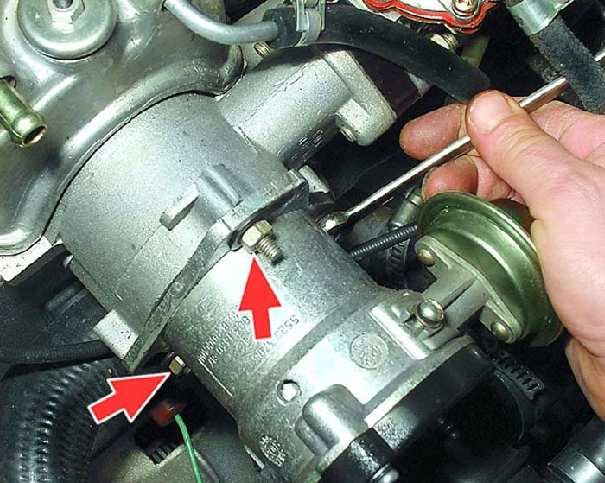

  • Гайка-фиксатор, которая крепит трамблёр к блоку, ослабляется;
  • Провода стробоскопа интегрируются к АКБ (отдельный провод устройства должен идти на бронепровод свечи 1 цилиндра).

После это запускается двигатель. Частота оборотов должна выдерживаться в пределах 800-900 об/мин.

  • Включается прибор, лампа которого направляется на шкив кривошипного вала;
  • С ВУ (усилитель вакуумного типа) снимается резиновая трубка;
  • Трамблёр поворачивается до совмещения меток на шкиве и блоке цилиндров (средняя риска).

Лампа стробоскопа выступает в данном случае в роли индикатора, позволяя определять точный момент зажигания.

Тестирование и регулирование зажигания можно провести и с помощью обычной лампочки, однако идеальное выставление УОЗ в этом случае гарантировать невозможно.

Безусловно, регулировка зажигания на карбюраторных ДВС требует более углубленного подхода. Суть мероприятия в том, чтобы добиться идеального положения трамблёра, вал которого приводится в действие через промежуточные шестерни от двигателя. Например, на отечественной «восьмерке» распределитель приводится в действие через распредвал, когда шестерня вала трамблёра входит в зацеп с шестерёнками.

Слаженная работа системы пуска

Однако то, как происходит вращение трамблёра, никакого весомого фактора не играет. Обеспечить чёткую слаженность работы системы пуска – вот, что важнее.

Итак, вне зависимости от типа распределителя (контактный/бесконтактный), его проворачивание против движения часовой стрелки способствует увеличению УОЗ. Другими словами, чтобы увеличить УОЗ и поставить раннее зажигание, надо будет вращать трамблёр в противоход движению бегунка.

Совет. Чтобы узнать, в каком направлении вращается бегунок, надо снять колпак-крышку, попросить ассистента повернуть кривошипный вал и посмотреть на бегунок.

Таким же манером ставится позднее зажигание. Очевидно, что вращать трамблёр уже надо по ходу бегунка.

Что интересно, на требуемый УОЗ оказывает влияние не только заданная настройка двигателя, но и качество топлива. Это становится явно заметно, когда вместо бензинового топлива на автомобилях с карбюраторной системой используется ГБО. Как только водитель переключается с бензина на газ, автомобиль отказывается ускоряться. Для обеспечения чёткого функционирования, приходится заново настраивать зажигание, которое в этом случае ставится на опережение (раннее зажигание).

Признаки сбитого зажигания на моторах с инжекторной системой практически такие же, как и на карбюраторном ДВС. Однако в этом случае отрегулировать и поставить зажигание вручную уже не получится. В силовых установках данного типа впрыском горючего управляет ЭБУ – компьютеризированная система. Корректировка зажигания на «инжекторах» осуществляется обязательно с учётом подающего импульса от датчика детонации.

Таким образом, чтобы выявить момент зажигания на ДВС с карбюратором, достаточно анализировать признаки и выставить, настроить УОЗ вручную. Знание того, как определить раннее или позднее зажигание на инжекторных силовых установках, потребует уже более профессионального подхода.

Инжекторное зажигание на карбюраторный двигатель

Система зажигания инжекторного двигателя (2111) автомобилей ВАЗ 2108, 2109, 21099 состоит из модуля зажигания, высоковольтных проводов, свечей зажигания и жгута проводов от модуля зажигания к блоку управления (ЭБУ) ЭСУД.

Особенности схемы системы зажигания

— «Плюс» подается на вывод «D» колодки модуля зажигания с положительного вывода аккумулятора, через замок зажигания, главное реле и предохранитель.

— «Минус» на вывод «С» колодки модуля зажигания, с торца клапанной крышки двигателя.

Рекомендуется к прочтению  Совет 1: Как выставить зажигание на Оке. Зажигание ока

— Блок управления подает сигнал искрообразования на свечу 1-го и 4-го цилиндров через вывод «В».

— Сигнал искрообразования на свечи 2-го и 3-го цилиндров на вывод «А».

Примечания и дополнения

— Системы зажигания автомобилей ВАЗ 2108, 2109, 21099 с другими блоками управления будут отличаться цветом проводов в жгуте от ЭБУ до модуля зажигания и иной маркировкой выводов в соединительной колодке ЭБУ. Устройство, принцип действия аналогичны для всех разновидностей ЭБУ.

Еще статьи по системе зажигания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Добро пожаловать

Портал для автолюбителей

Электронная система зажигания инжекторного двигателя

Электронная система зажигания инжекторного двигателя

Электронная система зажигания инжекторного двигателя

Устройство электронной системы зажигания

В электронной системе зажигания инжектора используется принцип статического распределения высокого напряжения, то есть в системе отсутствуют подвижные детали. На инжекторных автомобилях высокое напряжение с катушки зажигания подается в два цилиндра, поршни которых в данный момент движутся к верхней мертвой точке. В одном из цилиндров происходит такт сжатия смеси, во втором — такт выпуска.

Такой принцип распределения высокого напряжения называется «методом холостой искры». Для реализации этого принципа на четырехцилиндровом двигателе требуются две катушки зажигания.

На перспективных инжекторных двигателях планируется устанавливать индивидуальные катушки зажигания на каждый из цилиндров.

Управление углом опережения зажигания

В электронных системах зажигания моментом искрообразования управляет контроллер. Определив значение оборотов коленвала в данный момент и нагрузку на двигатель, контроллер рассчитывает базовый угол опережения зажигания. Далее этот угол может быть скорректирован (например, уменьшен, если обнаружена детонация). Рассчитав окончательное значение угла опережения зажигания, контроллер выдает управляющий сигнал на модуль зажигания в момент, когда поршень, движущийся к ВМТ, займет требуемое положение.

Состав системы зажигания инжекторного двигателя

В электронной системе зажигания можно выделить следующие составные части:

Модуль зажигания

Модуль зажигания включает в себя две катушки зажигания и два высоковольтных ключа-коммутатора.

Катушка зажигания служит для накопления энергии, достаточной для воспламенения топливовоздушной смеси, в ее вторичной цепи формируется высокое напряжение, которое далее подается на свечи зажигания. Катушка зажигания состоит из двух индуктивно связанных обмоток (первичной и вторичной).

Работа катушки зажигания основана на законе индукции. Когда по первичной обмотке протекает ток, сердечник намагничивается, вокруг обеих обмоток создается сильное магнитное поле. Величина тока через первичную обмотку и индуктивность первичной обмотки определяют накопленную в магнитном поле энергию системы зажигания. В заданный момент времени (по команде контроллера) протекание тока через первичную обмотку прерывается, исчезает созданное им магнитное поле. При изменении магнитного потока, пронизывающего витки вторичной обмотки, в последней наводится электродвижущая сила самоиндукции (ЭДС). Величина ЭДС зависит от накопленной энергии, от коэффициента трансформации катушки зажигания, от качества намотки катушек и пропорциональна скорости изменения магнитного потока. Благодаря высокой скорости изменения магнитного потока, а также большому коэффициенту трансформации во вторичной обмотке наводится ЭДС выше 300 000 В.

Коммутатор служит для включения и выключения тока в первичной обмотке катушки зажигания. Контроллер рассчитывает необходимое время включенного состояния в зависимости от текущих оборотов коленвала и напряжения бортсети и подает на коммутатор управляющий сигнал. В течение времени включенного состояния (времени накопления) ток в первичной обмотке катушки зажигания возрастает до заданного оптимального значения, при котором величина запасаемой энергии достигает максимума. Если время накопления слишком велико, то катушка зажигания будет работать с насыщением, что приведет к ее перегреву и снижению КПД.

При включении первичного тока во вторичной обмотке катушки зажигания индуцируется нежелательное напряжение в диапазоне 1000—2000 В (напряжение включения). Но за счет высокого пробойного напряжения двух последовательно включенных свечей зажигания появление нежелательной искры подавляется без дополнительных мероприятий.

Высоковольтные провода зажигания

С помощью высоковольтных проводов высокое напряжение с катушки зажигания подается на свечи зажигания. Высоковольтный провод представляет собой токопроводящую жилу в силиконовой изоляции, на концах которой и находятся высоковольтные контактные наконечники. Высоковольтный провод обладает сопротивлением 6—15 кОм. Это делается специально для снижения уровня электромагнитных помех, которые возникают в момент искрообразования.

Свеча зажигания: 1 — контакт; 2 — изолятор; 3 — корпус; 4 — электропроводное стекло; 5 — уплотнение; 6 — центральный электрод; 7 — боковой электрод

Свечи зажигания служат для воспламенения топливовоздушной смеси. При увеличении напряжения вторичной цепи до величины пробоя искровой промежуток между центральным и боковым электродами свечи зажигания становится токопроводящим, запасенная энергия катушки зажигания преобразуется в искру, воспламеняющую топливовоздушную смесь.

Величина напряжения пробоя искрового промежутка зависит от зазора между электродами, от геометрии электродов, от давления в камере сгорания и от коэффициента избытка воздуха смеси в момент воспламенения. С ростом давления в камере сгорания напряжение пробоя увеличивается.

Важными параметрами свечей зажигания являются калильное число и длина искрового промежутка. Подробнее про калильное число в статье «Что такое калильное число. Холодные и горячие свечи зажигания».

Длина искрового промежутка влияет на качество сгорания топливовоздушной смеси. Чем больше искровой промежуток, тем увереннее происходит ее воспламенение. Но максимальное значение межэлектродного расстояния ограничивается максимально допустимым значением вторичного напряжения катушки зажигания, скоростью нарастания вторичного напряжения, которое, в свою очередь, определяется конструктивными особенностями катушки зажигания, высоковольтных проводов и свечей зажигания.

Датчик положения коленвала (ДПКВ)

Чтобы обеспечить оптимальное управление двигателем, контроллер системы управления должен всегда знать точное положение поршней в цилиндрах двигателя относительно ВМТ. Для этой цели шкив привода генератора дополнили зубчатым венцом. Расчетное количество зубьев на венце 60, при этом два из них отсутствуют. Угловое расстояние между зубьями составляет 6°.

В паре с зубчатым шкивом работает ДПКВ. Воздушный зазор между ДПКВ и зубчатым венцом составляет 0,7—1,1 мм.

Датчик состоит из постоянного магнита и обмотки с сердечником. При вращении зубчатого венца изменяется магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке. Амплитуда импульсов увеличивается с ростом частоты вращения коленвала. На величину амплитуды импульсов влияет также расстояние между датчиком и зубчатым венцом. Шкив установлен на валу так, что при совмещении середины первого зуба венца с осью ДПКВ поршни первого и четвертого цилиндров находятся строго за 114° до ВМТ.

С началом прокрутки двигателя контроллер анализирует сигнал ДПКВ, пытаясь выделить два пропущенных зуба на венце шкива (после пропущенных идет первый зуб). Как только это происходит, становится возможным расчет угла опережения зажигания, расчет фаз впрыска топлива и управление модулем зажигания и форсунками. Сигнал ДПКВ используется также для расчетов скорости вращения коленвала и его ускорения.

Рег.: 18.01.2005
Тем / Сообщений: 2 / 891
Откуда: Саранск
Возраст: 41
Авто: ВАЗ 21214 ; Шнива; УАЗ 31514: ЛуАЗ 969

Мысль безумная пришла.

А нафиг всякие поделки типа силыча?

Коммутатор.. Задумчиво смотрим и выкидываем нафиг.
Трамблер — тоже нафиг!
И бобину нафиг. Тоже.

Теперь. Ставим шкив 21214. ДПКВ. Модуль зажигания. Датчик детонации. Контроллер.

Плюсы. Мощная система зажигания. Ездит на любом бензине. и никакой детонации.Расход зависит от настроек карбюратора. Нету движущихся частей, трамблера и ненадежного коммутатора. Искра убийственная.

Минусы. Стоимость в 2 силыча. Так ведь силыч — кружок умелые руки.

И не надо тока говорить, что контроллер будет работать в аварийном режиме. Он то и будет исполнять роль супермегасилыча.

Рег.: 30.10.2005
Сообщений: 393
Откуда: СВАО
Возраст: 45
Авто: LADA 21213,1998, Peugeot

Зажигание авто на газу с карбюратором

goluboj tsvet fon 150274 1280x720

Автомобили

Сообщества › Ремонт и Эксплуатация ГБО › Форум › Угол опережения зажигания на газу. Хелп!

e70c02as 100

Приветствую. Тема такая, у меня ваз21099 1,5 карб, ГБО 1 и 2 поколения. Вопрос: если оставить угол опережения зажигания 5 градусов (как положено для двигателя на бензине) то до каких оборотов можно, не боясь сжечь клапана или еще чего, крутить двигатель?

5e8fa9cs 60

Чем раньше угол тем бенз качественней в бак, но без фанатизма! На твоем движке, клапана поменять копейки!

e70c02as 60

да у меня голова уже ремонтировалась, на диагностике сказали второй ремонт не переживет, да и зачем эта морока

5e8fa9cs 60

При правильном ремонте, твоя голова, тебя переживет!

e70c02as 60

ХЗ, я вообще не понял почему головка второй ремонт не переживет, прост мне клопы когда мастер настраивал сказал что шайбочки самые большие поставил и это как то связано что второй ремонт она можен не пережить или говорит ей прост клопы под газ укоротили, хотя я тож не понял как это связано(

3b7eca2s 60

не слушай никого езди на газу ничего не сгорит

e70c02as 60

со стандартным опережение зажигания как для бенза?

3b7eca2s 60

ставь по раньше и смотри за регулировкой клапанов

60

Педалью один держит 2009 оборотов. Второй крутит трамблер, ищет максимальные обороты.
Потом в салоне кто, бросает газ и еще раз педалью ищет 2000 оборотов, потом держит неподвижно. Опять второй трамблером ищет макс обороты.
Методика настройки опережения.
Но правда зимой было на бензине тяжко заводить с таким опережением)

А вообще отец всегда подстраивал в движении. Чтобы разгонялась хорошо, чтобы при торможении двигателем не дергалась.

e70c02as 60

да настраивать то я умею, просто как раз таки с опережением на газ машина плохо заводится(

Рекомендуется к прочтению  Сколько свечей зажигания в автомобиле?

60

Может имеет смысл поискать октан корректор?

Лада 2109 Электрон, 1.6л › Бортжурнал › Пару слов про ГБО и Карбюратор. UPDATED 06/03/2016

doAAAgJtuuA 100

Анализируя методы установки ГБО на карбюраторы, столкнулся с трудностями касательно вопроса «быть или не быть» врезкам на карбюраторе.

Данная статья ориентирована для владельцев карбюратора Solex, но в целом рекомендована всем, у кого ГБО на карбюраторе, или задумывается о таком ГБО. Но и не претендует на истину, а как минимум для размышлений.

У меня стоял карбюратор с врезками, пока он стал непригодным.

f070142s 960

d070142s 960

4870142s 960

И это имеет смысл, если вам главное что бы машина ездила на газу, а бензин исключительно для прогрева. Но это не мой случай в этом моменте — Я идеалист.

Купив новый карб, за сокровища Одинокой горы, я не могу просто взять и просверлить его :'(

Значит, добро пожаловать в клуб «конфорочников»
Т.к. у нас Солекс, то есть такие 3 варианта:
1) cмеситель газа М009А, solex, пластик, Aivinela / Производитель: ОАО «Новогрудский ЗГА», Беларусь
2) cмеситель газа M009B, Aivinela / Производитель: Aivinela, Литва
3) cмеситель газа М009А, Lada, solex, 2-х камер., Aivinela / Производитель: Aivinela, Литва

b720342s 960

ee40342s 960

f380342s 960

Как видите они разные
По смесителю с черной крышечкой №1 есть разгромное видео от Евгения Травникова, и в частности сказано про №3:

f118142s 960

c718142s 960

И сейчас мне предстоит ГБО еще настроить, т.к. на смесь газа сейчас очень бедная, и машина еле едет. Для этого мне нужно поставить правильный винт жадности, а то я использовал старый, заглушив второй канал.
Если это не поможет, то значит нужно увеличить газовые отверстия на конфорке или у меня проблемы с редуктором, т.к. у одного товарища все замечательно работает без доработок. Но редуктор у него, кажется, Tomasetto AT07, а у меня старичок Lovato 🙂
Но это другая история 🙂
UPD:
Спустя пару месяцев ГБО было снято, тк. редуктору пришло возрастное хана.
В дальнейшем, оказалось, что карб имел не подходящие жиклеры, влияние конфорки было ничто, на фоне неподходящих жиклеров.
Когда карбюратор был настроен идеально, я просто накинул сверху свою конфорку.
Если до конфорки, у меня в машине открывалось второе дыхание при открытии второй камеры, то после установки конфорки — при открытии второй камеры, машина делала «бу-бу-бу» и померала.
Результат: Все конфорки душат мотор! На первой камере этого не видно, вся печаль происходит на второй камере, т.е. на трассе нам никого не обогнать, да и в городе тоже.
Так что врезки, хоть это и не правильно с точки зрения карбюратора, скорее всего будут лучшим вариантом.
Кстати, следует не забывать, что мотор у меня 1.6, а значит и воздуха ему больше нужно.
Возможно на 1.1 л проблем не будет с конфоркой 🙂
К сожалению не обладаю возможностью поэкспериментировать.

Вот еще познавательное видео от Наиля:

Зажигание ГБО: исправление проблем

Воспламенение газовой смеси в двигателе внутреннего сгорания заметно отличается от аналогичного явления при использовании бензинового или дизельного топлива. Разница имеется по одной простой причине – газ имеет заметно большее октановое число. При установке ГБО на автомобиль оставлять зажигание без изменений неправильно, как минимум, потому, что эффекта от использования установленного оборудования будет немного. Один из наиболее удачных вариантов настройки зажигания под газ – установка вариатора угла опережения. Более подробно именно о таком роде тюнинга поговорим в сегодняшней статье.

sostavnye chasti gbo

Особенности зажигания ГБО

Как было отмечено ранее, зажигание ГБО – это слегка отличная система воспламенения топливной смеси, если сравнивать с теми же бензиновыми агрегатами. Связано это, опять же повторимся, с высоким октановым числом газа. Так, самый высокооктановый бензин – это 98-ой, а у пропана-бутана порядка 100-105 единиц в этом показателе. Если же говорить о метане, то он вовсе имеет 120 октан.

Высокое октановое число топлива влияет на скорость его догорания в камерах двигателя внутреннего сгорания. Если быть точнее, то оно становится более длинным, при этом транспортировка горючего в мотор не останавливается, дабы дать оставшейся смеси догореть. Этот момент ГБО, однозначно, является отрицательным в его использовании и требует некоторой нейтрализации. Подтвердить выдвинутый тезис способны следующие явления, которые вызывает неправильно настроенное зажигание при езде «на газу»:

Ничего хорошего в таких проявлениях при использовании ГБО нет, ибо для их исправления придётся тратить немалые средства, а устанавливается газовое оборудование, в первую очередь, для экономии денег.

podacha gaza v dvigatel

Способы нейтрализации проблем с воспламенением газа

К счастью многих автомобилистом, имеющих газовые агрегаты или желающих оборудовать свой автомобиль именно газом, нивелировать недостатки ГБО относительно зажигания вполне возможно. На сегодняшний день нивелирование возможно двумя основными способами:

datchik sistemy gbo

Важно понимать, что использование вариатора УОЗ – наиболее оптимальный вариант настройки зажигания под газовое топливо. Именно он позволяет организовать сгорание газа максимально экономично и без существенного вреда для двигателя. В случае же с изменением степени сжатия увеличенной нагрузки на цилиндропоршневую группу не избежать, да и реализация такого процесса – дело недешёвое. Поэтому констатируем – менять сжатие в большую сторону стоит лишь при тех обстоятельствах, когда использование вариатора УОЗ невозможно в силу конструкционных особенностей машины (например, отсутствие электронного управления зажиганием).

О вариаторе УОЗ

Вариатор УОЗ для газового оборудования – это электронное устройство, способное сместить угол опережения зажигания на такие показатели, которые необходимы для стабильно нормального воспламенения газовой смеси в камерах ДВС. Активно использоваться данная аппаратура начала лишь с появлением четвёртого поколения ГБО и их популяризации. Несмотря на это, монтаж вариатора УОЗ возможен в конструкцию автомобиля с любым видом газового оборудования. Главное для достижения этой цели – наличие электронного управления зажиганием на автомобиле.

variator uglov operezheniya zazhiganiya

Все вариаторы УОЗ, в том числе и для ГБО 4, условно можно подразделить на две большие категории:

Официальная же классификация вариаторов УОЗ осуществляется по показателю их совместимости с конкретными датчиками автомобиля. На сегодняшний день выделяют три основных вида подобных устройств:

Именно с учётом наличия на вашем автомобиле тех или иных датчиков стоит определять тип покупаемого вариатора УОЗ для ГБО.

Что касается установки данного узла, то её лучше доверить профессионалам. Конечно, особых сложностей в процедуре монтажа вариатора не имеется, но она требует знания некоторых тонкостей в работе с электроникой автомобиля. Если таковых вы не знаете – советуем отправиться на профилирующую СТО, при иных обстоятельствах монтаж вариатора УОЗ поможет осуществить прилагаемая к нему инструкция.

oborudovanie dlya proverki gazovyh forsunok gbo

Пожалуй, по сегодняшней теме на этом всё. Надеемся, каждый читатель нашего ресурса понял, насколько важно учитывать имеющиеся у ГБО особенности зажигания топливной смеси. Удачи на дорогах!

Лада 4×4 3D strong lady from Russia › Бортжурнал › ГБО: Эксперименты с карбюратором

JoAAAgCWX2A 100

Приветствую уважаемых подписчиков и просто гостей! Хочу поведать о небольшой проделанной работе, вызванной желанием улучшить динамические качества машины при работе двигателя на газу.

Справочно ч.1 (общая информация):
Сразу после приобретения автомобиля, периодически возникали мысли по установке газового оборудования. Останавливало несколько моментов: во первых, установка в багажник (салон) приводит к тому, что кроме ключей в машину ничего больше не положишь да и объем баллона не велик, а крепление снизу к кузову, вызывало опасения при движении по пересеченной местности; во вторых, известные утверждения что газ губит двигатель и машина с ним хуже едет. Тем не менее, через год на машине было установлено газ. оборудование фирмы LOVATO (устанавливал специалист). Понятно, что на карбюраторной машине о каком-то новом поколении ГБО говорить не приходится. При этом за прошедшие уже почти года полтора, к оборудованию ни разу не прикасался, т.к. все работает исправно.

Для начала вот картинка:

ee5a87cs 960

e15a87cs 960

Думаю многим обладателям карбюраторных авто на газу знакома данная система подачи газа. Изменениям подвергается только корпус воздушного фильтра, карбюратор остается не тронутым. Это и стоит признать основным плюсом такого подхода. Из минусов: не самая оптимальная подача газа с точки зрения необходимых порций топлива двигателю, про работу на бензине и говорить не приходится — расход как на ГАЗеле))). Более продвинутая установка — это врезки в карб или… об этом чуть позже.

После установки газа, траты на содержание автомобиля в плане топлива, меня перестали интересовать — экономия приличная. Но вот как то динамика не радовала. На бензине машина едет, на газу — тянется…
Конечно были попытки настройки, но без положительных результатов.

Поиск информации в интернете дал следующий приемлемый вариант:

844687cs 960

А именно, вставка в карбюратор. Установка без хирургических вмешательств (в отличии от врезок), а результат должен быть положительный. И так, был приобретен необходимый комплект у специалиста, который устанавливал оборудование, за демократическую цену в 200 р:

ba5a87cs 960

665a87cs 960

Шланг приобретался отдельно)

Самое сложное в установке — снять карбюратор и открутить корпус дроссельных заслонок:

c95a87cs 960

f95a87cs 960

d55a87cs 960

После чего установить все на место и радоваться результатам проделанной работы:

Рекомендуется к прочтению  Системы зажигания автомобиля зил. Системы зажигания автомобиля зил Схема контактной системы зажигания зил 130

9d5a87cs 960

535a87cs 960

6b5a87cs 960

Хорошо, что валялся корпус воздушного фильтра от ВАЗ 2105, поэтому с родным, уже переделанным под газ, ничего делать не пришлось.
Кстати, вспоминая мою предыдущую запись БЖ: «Дела минувших дней: Карбюраторный вопрос + РК» еще один «+» ОЗОНу! Т.к. только для озонов предусмотрены такие вещи, солекс нужно сверлить и устанавливать врезки.

Теперь о результатах. Машина поехала! Что и требовалось) Справедливости ради, еще можно покрутить смеситель дабы оптимизировать тягу двигателя и расход, но это после контрольных замеров. На данный момент проехал километров 50, поэтому только первые впечатления.

Справочно ч.2 (моё мнение):
Про безопасность и место установки. Долгие раздумья утвердили в мысли, что и под кузовом можно установить баллон, т.к. есть фаркоп, который спасет/защитит от колеи и критических углов съезда:

8ab687cs 960

Камней-валунов в нашей местности мало, а больше ничего не угрожает. При этом багажник остался в полном распоряжении, а 50 литровый баллон гарантирует приличный запас хода)

Про износ двигателя. При нормальных режимах, 100 тыс. км. жигулевский двигатель пройдет в любом случае, в т.ч. и на газу, а экономия за это время может превысить стоимость установки НОВОГО двигателя! просчитано! так на каждые 10 тыс.км. приходится чистой экономии по сравнению с бензином до 15000 руб.

Еще не мало важный момент — запас хода. Бензин полный бак + газ полный бак = приличная автономность хода!

Остальное дело вкуса)

Спасибо за внимание, удачи!

Лада 4×4 3D 1995, двигатель бензиновый 1.7 л., 75 л. с., полный привод, механическая коробка передач — тюнинг

Машины в продаже

Z0ERky1RVOnUdjRmNYNmWRhnYUO0AnP

Лада 4×4 2121 Нива, 2021

Лада 4×4 2121 Нива, 2011

XVX0zw oA11TQel0cKkX 3kaAr7p0E0JWgT3iKwx0Z6FfMJDdJVeKUWmhYiUltaBgoXMKWbnBx2Ad5ezN5PnLK 7mZM

Лада 4×4 2121 Нива, 2021

3rzOsJfa2maeXx3tCeHRjlMnUO25u5QTy6YrdgIF8 3Kz4Ko1dcDk2pa2wXFdfd5pJqA6hQbZ9j 84PXFufFz1uKsXA

Лада 4×4 2121 Нива, 2020

Комментарии 18

7e9c9au 60

не скажешь куда подключена у тебя трубка от редуктора вакуумная? врезка в коллектор или где то тройник ставился? (белый силиконовый шланг от газового редуктора)

JoAAAgCWX2A 60

врезка в коллектор

UcAAAgKFvOA 60

у редуктора получается всего 3 выхода?
1 на подача газа в карбюратор
2 на приемку газа с балона
и 3 это вакумная трубка которая врезается в сам выпускной коллектор.
Правильно?

JoAAAgCWX2A 60

UcAAAgKFvOA 60

врезка в коллектор

что ещё нужно знать при установки газового оборудования в двигатель?

3bcace9s 60

Как все это хозяйство работает?рубится бензопровод.насос качает по обратке.высасывается вся камера а потом только идет газ?
А если карб переливает бенз допустим из за неисправности-газ тоже будет «переливать?»что отвечает за кол-во подачи газа?
Чую ставить надо газ(причем самому.до москвы на ниве не доеду а ставить некому ), на последних покатушках на озоне расход вышел 35-40 литров-и потерял много времени на дозаправку в городе…ну и баллон в салон только за лебедку))

JoAAAgCWX2A 60

все правильно! пока весь бенз из карба не выработается, на газу машина работать не будет и наоборот. Ничего рубить не надо! Ставятся специальные клапана: в бензопровод после бензонасоса и перед карбом; газовый установлен в газовом редукторе. Кнопочкой все это дело переключаешь: положение газ, нейтраль и бенз. Положение нейтраль как раз и служит для перехода между видами топлива (что бы выработать остатки и новое не закачивать). Газ наврятли может переливать… Если такое и будет, то сразу почувствуешь ОГРОМНЫЙ расход на газу! все те же твои литров 40. А регулируется подача вентилем: рисунок 2 — обычный;4,5 — на две камеры (для ОЗОНа). Регулируется по типу: перекрываешь подачу газа до такого момента, что бы не ехала машина и начинаешь по-тихоньку увеличивать подачу до достижения нужных характеристик. Кстати, расход газа в принципе на 1-2литра больше чем на бензине, но газ в 2 раза дешевле) Вообще, на карбюраторный двигатель не дорого поставить и у специалиста! Зато надежнее и претензию можно сделать в случае косяка. У меня установка окупилась за 7000 км! Прошло уже года 3, первый раз после установки провели ТО осенью (заменили фильтр и установили рем. комплект редуктора). Вообще советую! Только я делаю вот как: по трассе и городу — газ, на бездорожье — бензин) На газу машина чуть сильнее греется и резвость падает, но это особенность газа.

60

Настройка и регулировка ГБО на карбюраторном моторе

maxresdefault 2

Хорошо известно, что установка ГБО (с учетом значительного подорожания бензина одновременно со снижением качества данного вида топлива) уже многие годы является практически единственной возможностью существенно сократить расходы в рамках эксплуатации бензинового двигателя.

Сегодня различные поколения газобаллонного оборудования можно повсеместно встретить на карбюраторных и инжекторных авто. Если говорить об инжекторе, перевести на газ можно не только моноинжекторные двигатели и моторы с распределенным впрыском, но и силовые агрегаты, в которых топливо подается в каждый цилиндр напрямую (прямой впрыск).

Если точнее, на таких моторах главной задачей является правильно настроить редуктор-испаритель. Далее мы поговорим о том, как выполняется настройка газового редуктора автомобиля с карбюратором, а также какие особенности и нюансы нужно учитывать, чтобы добиться оптимальных результатов.

Как настроить и отрегулировать ГБО на двигателе с карбюратором

Начнем с того, что когда речь идет о газовом оборудовании на карбюраторном двигателе, основные манипуляции сводятся к настройкам редуктора-испарителя. Указанный редуктор позволяет выполнить следующее:

Итак, общая процедура настройки выглядит следующим образом:

Теперь переходим к настройке ГБО. На начальном этапе регулировок следует:

Далее нужно приступать к настройкам режима холостого хода. После того, как все описанные выше манипуляции были завершены, двигатель автомобиля нужно завести, при этом запуск уже производится на газу. Также необходимо вытянуть «подсос».

Затем следует поднять обороты до 1750-1950 об/мин, далее, вращая винт холостых на несколько оборотов, параллельно убирается подсос. Операцию зачастую приходится проделывать по нескольку раз. Основной задачей является найти такие обороты холостого хода, чтобы при полностью убранном подсосе двигатель работал устойчиво на ХХ.

В случае, когда обороты ХХ начинают сильно плавать, тогда винт холостого хода откручивается на максимум. Если же устойчивой работы мотора добиться не удается, тогда винт чувствительности закручивается на пару оборотов обратно, после чего вся процедура настройки повторяется заново.

Как видно, необходимо найти правильный баланс между винтом «количества» газа и винтом холостого хода. Удачным результатом можно считать такой, когда винт чувствительности полностью закручен, а обороты ХХ составляют около 1150-1200 об/мин, при этом мотор работает ровно.

Завершающим этапом можно считать дополнительную подстройку холостых оборотов при помощи соответствующего винта. Указанный винт еще немного закручивается, обороты опускаются до минимально возможных, затем винт немного откручивается, а обороты ХХ должны стать на отметку около 1 тыс. об/мин.

Настройка «отклика» на нажатие педали газа и количества подаваемого газа

После того, как обороты холостого хода были выставлены, необходимо добиться того, чтобы двигатель быстро реагировал и набирал обороты при нажатии на газ. Для этого необходимо постепенно откручивать регулировочный винт чувствительности до момента, пока обороты ХХ не начнут меняться. Как только было замечено изменение холостых оборотов, указанный винт нужно завернуть обратно на 2/3 от 1 полного оборота или на один оборот с четвертью (в зависимости от того или иного ДВС и т.д.).

По окончании нужно нажать на педаль газа, сначала плавно, затем можно понажимать резко. Главное, если настройка сделана правильно, не должно быть никаких провалов, двигатель должен быстро выходить из режима ХХ, адекватно реагировать на педалирование, хорошо раскручиваться и резво откликаться на любые нажатия педали газа.

Итак, когда положение винта, приводящее к изменению оборотов, было найдено, следует отвернуть винт от этого положения на половину или 3/4 четверти оборота. Обратите внимание, если установлен дозатор, который имеет две секции, тогда все описанные выше манипуляции проводятся с первой камерой.

Вторую камеру выставляют до 1/3 от первой. В том случае, если редуктор также имеет возможность регулировки давления первой ступени, тогда потребуются дополнительные действия.

Что в итоге

Как видно, регулировка газового оборудования на карбюраторном двигателе не является сложной процедурой (за исключением настройки давления в двухсекционном дозаторе ГБО 2 поколения). Отметим, что грамотно проведенная процедура позволяет добиться устойчивой работы мотора на всех режимах, двигатель хорошо реагирует на педаль акселератора, не происходит потери мощности и т.д. Расход газа также остается в пределах нормы для того или иного карбюраторного ДВС.

Добавим, что для проверки качества всех регулировок и финальной подстройки следует резко нажать на педаль газа, после чего винт чувствительности постепенно закручивается на ¼ от полного оборота за один шаг. Делать это нужно до того момента, пока не появится «провал» при наборе оборотов.

После того, как положение винта, при котором появляется провал, было найдено, нужно отпустить указанный винт на половину оборота. Уловить изменения оборотов можно по слуху, анализируя изменения в работе мотора. Также настройки дозатора при необходимости нужно провести повторно.

Дело в том, что при минимальной подаче газа силовой агрегат будет работать на обедненной смеси. При этом значительно сэкономить на горючем не получится, однако для двигателя ущерб может быть очень большим. Работа на переобедненной смеси приводит к перегревам, детонации, прогару клапанов, появлению трещин в блоке и ГБЦ и другим серьезным последствиям.

Как установка ГБО и переход на газ влияет на двигатель и моторесурс. Особенности настройки газового оборудования, подбор масла и обслуживание ДВС на газу.

Преимущества и недостатки использования газобалонного оборудования. Обслуживание и эксплуатация ГБО, польза и вред газа для двигателя и штатных систем.

Перевод дизельного двигателя на газ: принци работы газодизеля, особенности установки ГБО на дизельный мотор. Преимущества и недостатки ГБО на дизеле.

Газобалонное оборудование. Классификация, принципы работы и конструкция. Различные поколения газовых систем, ГБО для моторов с непосредственным впрыском.

Принцип работы и отличительные особенности газовых форсунок. Основные парметры при выборе форсунок для ГБО 4. Какие газовые форсунки лучше купить.

Особенности установки ГБО на мотор с турбонаддувом. Какое газобалонное оборудование лучше ставить на двигатели с турбиной. Советы и рекомендации.

Источник http://auto-self.ru/kak-opredelit-rannee-ili-pozdnee-zazhiganie-karbyuratornogo-dvs/

Источник http://avtotop.info/inzhektornoe-zazhiganie-na-karbjuratornyj-dvigatel/

Источник http://rusfinansavto.ru/zazhiganie-avto-na-gazu-s-karbyuratorom/

Понравилась статья? Поделиться с друзьями:
