Как поменять трамблер на пассат б3

1. Отсоедините шланг от вакуумного регулятора.

2. Для проверки момента зажигания подсоедините зажим “+” стробоскопа к клемме “+” аккумуляторной батареи, а.

3. . зажим “массы” стробоскопа – к клемме “–” аккумуляторной батареи.

4. Снимите наконечник высоковольтного провода со свечи первого цилиндра и подсоедините его к датчику стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

5. Снимите резиновую заглушку с люка картера сцепления.

6. Пустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления.

7. При правильно установленном моменте зажигания метка 1 на маховике должна находиться между средним делением 2 и предыдущим делением 3 шкалы. В противном случае необходимо отрегулировать момент зажигания.

8. Для установки момента зажигания ослабьте затяжку трех гаек крепления датчика момента искрообразования.

9. Для увеличения угла опережения зажигания поверните корпус датчика по часовой стрелке (метку “+” на фланце корпуса датчика – к выступу на корпусе привода вспомогательных агрегатов. При этом одно деление на фланце соответствует 8° поворота коленчатого вала).

10. Для уменьшения угла опережения зажигания поверните корпус датчика против часовой стрелки (метку «-» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов). Затяните гайки крепления датчика, проверьте и при необходимости повторите установку момента зажигания. Подсоедините шланг к вакуумному регулятору.

Обслуживание, устройство и ремонт Фольксваген Пассат Б3-Б4 — 6.7. Проверка и регулировка угла опережения зажигания — Volkswagen Passat B3-B4

Проверку и регулировку угла опережения зажигания выполняйте в следующем порядке:

– перед проверкой или регулировкой угла опережения зажигания, проверьте исправность системы зажигания;

– проверьте правильность регулировки топливной системы (обороты холостого хода и качество смеси);

– снимите пробку из смотрового отверстия картера сцепления;

– проверните коленчатый вал двигателя одним из следующих способов:

– вручную, проверните коленчатый вал двигателя по часовой стрелке за ременной шкив;

– включите 4-ю или 5-ю передачу и переместите автомобиль;

– приподнимите переднюю часть автомобиля и при включенной передаче проверните переднее колесо;

– пока установочные метки на маховике не будут видны через смотровое отверстие (см. рис. 6.11). Белой, быстро сохнущей краской, отметьте метку угла опережения зажигания на маховике и V-образном надрезе в нижней части смотрового отверстия;

– запустите двигатель и прогрейте его до нормальной рабочей температуры;

– выключите двигатель и соедините стробоскоп в соответствии с инструкцией изготовителя.

Двигатели РВ, PF и 2Е:

– отсоедините синий разъем от датчика температуры (рис. 6.29 и 6.30);

– увеличьте обороты двигателя до 2000– 2500 мин–1.

– отсоедините и закройте пробкой вакуумный шланг вакуумного регулятора угла опережения зажигания;

Распределитель зажигания автомобиля со временем выходит из строя. О прогоревшем бегунке или контактной группе автомобилист думает в первую очередь. Проверяются высоковольтные провода и состояние крышки трамблера.

Но бывают случаи, когда искра подается на свечи зажигания, а двигатель заводится плохо, не держит обороты, момент зажигания постоянно сбивается и ехать невозможно. В чем же дело? В трамблере.

При снятии крышки с проводами, бегунка и пластмассового уплотнителя, видно верхнюю часть вала распределителя зажигания. На него надета чашка с прорезями по бокам – стальной экран.

От смещения вверх по валу его удерживает стопорное кольцо. А проворачивание экрана по оси предотвращает стопорный штифт. Его не видно, он вставлен в канавку на валу, совмещенную с прорезью на внутренней части экрана (коронки).

Изначально он плотно сидит в гнезде и конструкция не имеет люфта. Но с возрастом посадочное место разбивается, и зажигание начинает «гулять».

Какой бы сильной не была искра, импульс подается несвоевременно или отсутствует. Двигатель работает с перебоями, снижается тяга, проблематично выставить холостой ход, увеличивается расход топлива.

Нередко автолюбители, наблюдая весь этот набор, не заботятся о диагностике, катаются до полной остановки. Да и на сервисе чаще предлагают сменить шаговый регулятор холостого хода или потенциометр дросселя. Искра-то есть, а обороты плавают. Резонно.

Но эти действия бьют по бюджету, а проблемы не решают. Вся история из-за распределителя зажигания.

Если машина окончательно заглохла, нужно скинуть крышку трамблера и подвигать описанную выше коронку. Если она проворачивается на штоке, то в этом и суть поломки.

Скорее всего, стопорный штифт вылетел из гнезда. Нужно его найти и вставить на место или заменить чем-то похожим. Тогда будет шанс попасть на СТО или домой своим ходом.

Есть одна тонкость

Вставленный штифт должен сначала накрываться уплотнительной тонкой шайбой, а уж затем фиксироваться стопорным кольцом. Иначе все повторится.

Автомобили Фольксваген Пассат Б3 давно не выпускают, но на них еще ездят, ремонтируют. Возможно, трамблер уже подвергался вторжению и дополнительная шайба потерялась. Поэтому следует найти что-то подходящее, накрыть штифт и зафиксировать все кольцом.

Но впоследствии трамблер лучше заменить. Люфт стального экрана не даст возможности четко выставить угол зажигания, езда будет не комфортной.

Так же необходимо обнулить память ЭБУ. Это даст возможность «мозгам» стереть ошибки, записать свежий алгоритм работы систем двигателя.

Следующий узкий момент

Если в машине приходит в негодность лямбда-зонд, многие скидывают клемму и катаются так. ЭБУ со временем учится обходить ошибки, работает с тем, что есть. При установке нового трамблера этот фокус вряд ли пройдет.

Восстановленные заводские настройки систем зажигания и впрыска будут усиленно требовать параметры предоставляемые лямбдой. Без них о точной настройке работы двигателя нет и речи, особенно когда двигатель прогреется до рабочей температуры.

Подключение лямбда-датчика расставит все по местам. Прогрев двигатель, обнулив память блока управления и прокатившись с десяток километров в разных режимах, владелец почувствует открывшееся второе дыхание подержанного авто. Желание от него избавиться тут же пропадет.

Важное напоминание

После замены трамблера нужно выставить метки ГРМ. На автомобилях Volkswagen Passat B3 достаточно совместить засечки на шкиве распределительного вала, маховика и направить бегунок на первый цилиндр.

Остальные метки сойдутся сами, если в придачу не меняли ремень ГРМ и его ролик.

Начав эксплуатировать авто, может показаться, что езда не стала на много лучше. Дергания и провалы устраняются на полностью прогретом двигателе путем регулировки угла зажигания. Выполняется это поворачиванием трамблера вокруг оси. Для этого ослабляется болт на 13 у основания распределителя.

На СТО зажигание выставляют по стробоскопу, но можно и без него. Нужно прислушиваться к поведению машины в движении и продолжать регулировки. Требуемый угол будет найден, двигатель заработает ровно, езда станет приятной, расход горючего придет в норму.

Поездив с неделю, можно повторить регулировку зажигания. Новые детали притрутся, и угол потребует корректировки. Это уже текучка, позволяющая улучшить рабочие характеристики двигателя.

Учитесь чувствовать, слушать автомобиль. Бонусом получите экономию средств и уверенность на дороге.

Как поменять трамблер на пассат б3

Распределитель зажигания автомобиля со временем выходит из строя. О прогоревшем бегунке или контактной группе автомобилист думает в первую очередь. Проверяются высоковольтные провода и состояние крышки трамблера.

Но бывают случаи, когда искра подается на свечи зажигания, а двигатель заводится плохо, не держит обороты, момент зажигания постоянно сбивается и ехать невозможно. В чем же дело? В трамблере.

Внешний вид распределителя зажигания (трамблера)

Ремонт трамблера Volkswagen Passat B3

При снятии крышки с проводами, бегунка и пластмассового уплотнителя, видно верхнюю часть вала распределителя зажигания. На него надета чашка с прорезями по бокам – стальной экран.

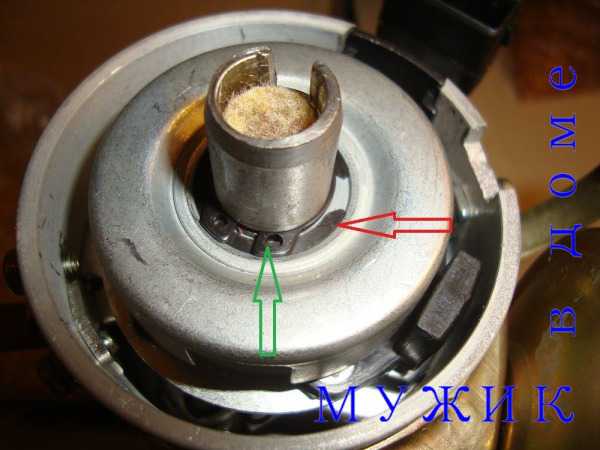

Стопорное кольцо и штифт, готовый покинуть свое место

От смещения вверх по валу его удерживает стопорное кольцо. А проворачивание экрана по оси предотвращает стопорный штифт. Его не видно, он вставлен в канавку на валу, совмещенную с прорезью на внутренней части экрана (коронки).

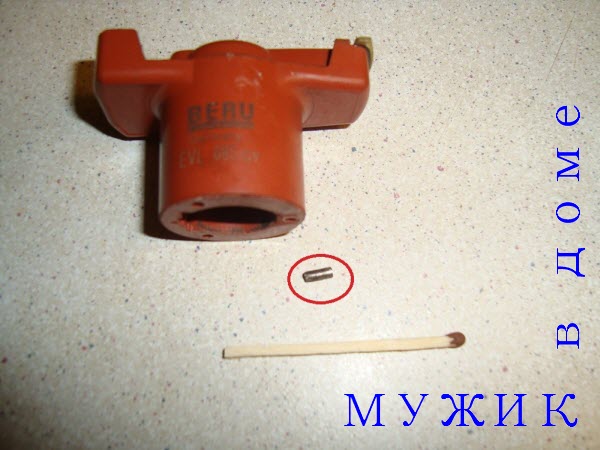

Штифт похож на кусочек проволоки или обломок тонкого сверла длинной 5 мм

Изначально он плотно сидит в гнезде и конструкция не имеет люфта. Но с возрастом посадочное место разбивается, и зажигание начинает «гулять».

Какой бы сильной не была искра, импульс подается несвоевременно или отсутствует. Двигатель работает с перебоями, снижается тяга, проблематично выставить холостой ход, увеличивается расход топлива.

Нередко автолюбители, наблюдая весь этот набор, не заботятся о диагностике, катаются до полной остановки. Да и на сервисе чаще предлагают сменить шаговый регулятор холостого хода или потенциометр дросселя. Искра-то есть, а обороты плавают. Резонно.

Но эти действия бьют по бюджету, а проблемы не решают. Вся история из-за распределителя зажигания.

Если машина окончательно заглохла, нужно скинуть крышку трамблера и подвигать описанную выше коронку. Если она проворачивается на штоке, то в этом и суть поломки.

Скорее всего, стопорный штифт вылетел из гнезда. Нужно его найти и вставить на место или заменить чем-то похожим. Тогда будет шанс попасть на СТО или домой своим ходом.

Есть одна тонкость

Вставленный штифт должен сначала накрываться уплотнительной тонкой шайбой, а уж затем фиксироваться стопорным кольцом. Иначе все повторится.

Защитная шайба под стопорным кольцом

Автомобили Фольксваген Пассат Б3 давно не выпускают, но на них еще ездят, ремонтируют. Возможно, трамблер уже подвергался вторжению и дополнительная шайба потерялась. Поэтому следует найти что-то подходящее, накрыть штифт и зафиксировать все кольцом.

Последовательность подключения проводов между свечами и трамблером

Но впоследствии трамблер лучше заменить. Люфт стального экрана не даст возможности четко выставить угол зажигания, езда будет не комфортной.

Так же необходимо обнулить память ЭБУ. Это даст возможность «мозгам» стереть ошибки, записать свежий алгоритм работы систем двигателя.

Следующий узкий момент

Если в машине приходит в негодность лямбда-зонд, многие скидывают клемму и катаются так. ЭБУ со временем учится обходить ошибки, работает с тем, что есть. При установке нового трамблера этот фокус вряд ли пройдет.

Восстановленные заводские настройки систем зажигания и впрыска будут усиленно требовать параметры предоставляемые лямбдой. Без них о точной настройке работы двигателя нет и речи, особенно когда двигатель прогреется до рабочей температуры.

Подключение лямбда-датчика расставит все по местам. Прогрев двигатель, обнулив память блока управления и прокатившись с десяток километров в разных режимах, владелец почувствует открывшееся второе дыхание подержанного авто. Желание от него избавиться тут же пропадет.

Важное напоминание

После замены трамблера нужно выставить метки ГРМ. На автомобилях Volkswagen Passat B3 достаточно совместить засечки на шкиве распределительного вала, маховика и направить бегунок на первый цилиндр.

Остальные метки сойдутся сами, если в придачу не меняли ремень ГРМ и его ролик.

Начав эксплуатировать авто, может показаться, что езда не стала на много лучше. Дергания и провалы устраняются на полностью прогретом двигателе путем регулировки угла зажигания. Выполняется это поворачиванием трамблера вокруг оси. Для этого ослабляется болт на 13 у основания распределителя.

Болт регулировки угла зажигания

На СТО зажигание выставляют по стробоскопу, но можно и без него. Нужно прислушиваться к поведению машины в движении и продолжать регулировки. Требуемый угол будет найден, двигатель заработает ровно, езда станет приятной, расход горючего придет в норму.

Поездив с неделю, можно повторить регулировку зажигания. Новые детали притрутся, и угол потребует корректировки. Это уже текучка, позволяющая улучшить рабочие характеристики двигателя.

Учитесь чувствовать, слушать автомобиль. Бонусом получите экономию средств и уверенность на дороге.

Замена замка зажигания Volkswagen Passat

Первые признаки того, что замок зажигания максимально изношен, и нужно как можно скорее произвести замену его составляющих или замену замка зажигания в сборке:

Необходимые инструменты

Для данной процедуры понадобятся следующие инструменты:

Замена замка зажигания

На процедуру замены замка зажигания уходит от одного до нескольких часов, в зависимости от уровня подготовки, наличия необходимого инструмента и условий ремонта процедуры.

Замок зажигания

На современных автомобилях довести до полного износа замок зажигания практически невозможно, но на более старых моделях Passat подобная неприятность время от времени случается. Как правило, замки зажигания умирают к 150 тыс. км. эксплуатации автомобиля.

Замена замка зажигания на новый всегда проблематична, так как замок может сломаться во время перепутья между двумя городами. В таком случае приходится только вызывать эвакуатор, да и погрузить автомобиль – проблема, так как, обычно, вместе с изношенным замком зажигания блокируется руль.

Часто меняют замки зажигания и в связи с потерей ключа. Но, в таком случае уместнее восстановить ключ по замку зажигания.

Также часто производят замену замков зажигания после того, как их автомобиль подвергался угону или ограблению (очень много примеров, когда грабители, насмотревшись кино, вставляли отвёртки в замки с надеждой, что авто заведется и поедет). После вышеперечисленных пунктов замена замка зажигания – необходимость.

Неисправности и ремонт трамблера Фольксваген Пассат Б3

Распределитель зажигания автомобиля со временем выходит из строя. О прогоревшем бегунке или контактной группе автомобилист думает в первую очередь. Проверяются высоковольтные провода и состояние крышки трамблера.

Но бывают случаи, когда искра подается на свечи зажигания, а двигатель заводится плохо, не держит обороты, момент зажигания постоянно сбивается и ехать невозможно. В чем же дело? В трамблере.

Внешний вид распределителя зажигания (трамблера)

Ремонт и замена трамблера, катушки и замка зажигания Volkswagen Passat B3, B5

К сожалению, она уже побывала в дорожной переделке, после чего пришлось заменить фару, капот, крыло и передний бампер.

Замена крышки трамблера. Passat B3

Правда, и цены на некоторые детали тут не самые щадящие, и ресурс некоторых запчастей не слишком впечатляет. Система зажигания и впрыска KE-Motronic:

Passat B7 получился ярким представителем клана Фольксваген, строгим, но азартным автомобилем. Поэтому первыми в России…

Ходовая часть Подвески Пассата Б7, так же как и Б6, сложно назвать сверхнадёжными и неубиваемыми.

Возможно, трамблер уже подвергался вторжению и дополнительная шайба потерялась. Да, случаи перескока цепи есть, да изнашивается она быстрее именно на таких моторах, а не на 1,8 и не на 2,0-литровых. Вместо прерывателя распределитель зажигания снабжен не требующим ухода датчиком Холла.

Двигатель Как я уже говорил, все Пассаты Б7 комплектуются только турбированными моторами.

Если вокруг мотора 1,4 TSI иногда разгораются споры, то более объёмные агрегаты вопросов обычно не вызывают. К слову, в магазине, расположенном на территории СТО, произошла интересная беседа относительно малообъёмных моторов TSI.

6. Система зажигания

Последовательность подключения проводов между свечами и трамблером Но впоследствии трамблер лучше заменить. Кстати, трамблёр или распределитель зажигания по-научному: Я не буду вам нести ересь, про то, как он работает, потому что если надо — сами найдете задрали уже сайты, на которых мне описывают, как работает датчик Холла, вместо того, чтобы дать чёткую распиновку. На нём появляется управляющее напряжение, в зависимости от положения бегунка. Это напряжение меняется резко от 0 до 12 вольт, можно проверить, подключив к зеленому проводу и к массе или плюсу мультиметр в режиме измерения напряжения.

В моём датчике холла провода соответственно: На новом датчике холла от Hans Pries — распиновка аналогична. Проверить наличие питания на крайних клеммах ДХ.

По мануалу должно быть не меньше 9 вольт.

Passat B3. ДВС ADZ Motronic. Диагностика и регулировка зажигания

Для образования искры, в катушке зажигания напряжение батареи 12В преобразуется в высокое напряжение зажигания 25 —30 В. Система зажигания в основном состоит из: Двигатель DOCH без катализатора, с буквенным обозначением KR имеет транзисторную систему зажигания в виде дополнительного блока. У двигателей с системой зажигания и впрыска Digifant, разработанной VW, FEl VEZ встроена в блок управления системы впрыска и снабжена дополнительно датчиком детонации.

Эффект Холла Транзисторная система зажигания рис.

Вместо прерывателя распределитель зажигания снабжен не требующим ухода датчиком Холла. Датчик — бесконтактный, микроэлектронный, основан на использовании эффекта Холла рис.

Этот эффект заключается в возникновении поперечного электрического поля в пластинке полупроводника с током, при действии на нее магнитного поля.

Выставить зажигание фольксваген пассат б3. Как выставить зажигание на Фольксваген Пассат б3 видео

Запускаем двигатель, двигатель должен работать на Х Х и прогрет до рабочей температуры 90-95С, все электро потребители должны быть выключены, вентилятор охлаждения не должен работать. На маховике есть метки 0 и I, (0 — это ВМТ, I метка 6 до ВМТ) .

Подключаем стробоскоп + и — к аккумулятору, набрасываем считывающую клемму на ВВ провод первого цилиндра. Если на этой клемме есть стрелка, то она должна указывать на свечу, выставляем на стробоскопе 6, если есть такая опция, направляем луч стробоскопа в смотровое окно, на маховик сцепления.

Далее совмещаем метки на клиновом шкиву колен вала с меткой на пластиковом кожухе, на зубчатом шкиву распредвала тоже есть есть метки 0 и I а между ними углубление вот это углубление должно стоять вертикально и тоже напротив метки на пластиковом верхнем кожухе со стороны клапанной крышки, снимаем крышку с распределителя зажигания, там внутри под пыльником на трамблере будет метка, совмещаем эту метку с меткой на бегунке поворачивая трамблер.

Запускаем двигатель, двигатель должен работать на Х Х и прогрет до рабочей температуры 90-95С, все электро потребители должны быть выключены, вентилятор охлаждения не должен работать. На маховике есть метки 0 и I, (0#8243; — это ВМТ, I метка 6#186; до ВМТ) .

Подключаем стробоскоп + и — к аккумулятору, набрасываем считывающую клемму на ВВ провод первого цилиндра. Если на этой клемме есть стрелка, то она должна указывать на свечу, выставляем на стробоскопе 6#186;, если есть такая опция, направляем луч стробоскопа в смотровое окно, на маховик сцепления.

Для выставления УОЗ, поворачиваем корпус распределителя зажигания вокруг своей оси, что бы совместить метку I с нижним краем смотрового окна, это и есть УОЗ как книжка пишет.

Можно попробовать выставит УОЗ в домашних условиях при отсутствии стробоскопа и VAG-COM ещ и таким способом:

Выставить маховик на метку I, включить зажигание и поворачивать трамблер против часовой до щелчка реле бензонасоса, все УОЗ выставлен, если завести потом двигатель и проверить УОЗ, то стробоскоп покажет +/- 1

Распределитель зажигания автомобиля со временем выходит из строя. О прогоревшем бегунке или контактной группе автомобилист думает в первую очередь. Проверяются высоковольтные провода и состояние крышки трамблера.

Но бывают случаи, когда искра подается на свечи зажигания, а двигатель заводится плохо, не держит обороты, момент зажигания постоянно сбивается и ехать невозможно. В чем же дело? В трамблере.

При снятии крышки с проводами, бегунка и пластмассового уплотнителя, видно верхнюю часть вала распределителя зажигания. На него надета чашка с прорезями по бокам – стальной экран.

От смещения вверх по валу его удерживает стопорное кольцо. А проворачивание экрана по оси предотвращает стопорный штифт. Его не видно, он вставлен в канавку на валу, совмещенную с прорезью на внутренней части экрана (коронки).

Изначально он плотно сидит в гнезде и конструкция не имеет люфта. Но с возрастом посадочное место разбивается, и зажигание начинает «гулять».

Какой бы сильной не была искра, импульс подается несвоевременно или отсутствует. Двигатель работает с перебоями, снижается тяга, проблематично выставить холостой ход, увеличивается расход топлива.

Нередко автолюбители, наблюдая весь этот набор, не заботятся о диагностике, катаются до полной остановки. Да и на сервисе чаще предлагают сменить шаговый регулятор холостого хода или потенциометр дросселя. Искра-то есть, а обороты плавают. Резонно.

Но эти действия бьют по бюджету, а проблемы не решают. Вся история из-за распределителя зажигания.

Если машина окончательно заглохла, нужно скинуть крышку трамблера и подвигать описанную выше коронку. Если она проворачивается на штоке, то в этом и суть поломки.

Скорее всего, стопорный штифт вылетел из гнезда. Нужно его найти и вставить на место или заменить чем-то похожим. Тогда будет шанс попасть на СТО или домой своим ходом.

Есть одна тонкость

Вставленный штифт должен сначала накрываться уплотнительной тонкой шайбой, а уж затем фиксироваться стопорным кольцом. Иначе все повторится.

Автомобили Фольксваген Пассат Б3 давно не выпускают, но на них еще ездят, ремонтируют. Возможно, трамблер уже подвергался вторжению и дополнительная шайба потерялась. Поэтому следует найти что-то подходящее, накрыть штифт и зафиксировать все кольцом.

Но впоследствии трамблер лучше заменить. Люфт стального экрана не даст возможности четко выставить угол зажигания, езда будет не комфортной.

Так же необходимо обнулить память ЭБУ. Это даст возможность «мозгам» стереть ошибки, записать свежий алгоритм работы систем двигателя.

Следующий узкий момент

Если в машине приходит в негодность лямбда-зонд, многие скидывают клемму и катаются так. ЭБУ со временем учится обходить ошибки, работает с тем, что есть. При установке нового трамблера этот фокус вряд ли пройдет.

Восстановленные заводские настройки систем зажигания и впрыска будут усиленно требовать параметры предоставляемые лямбдой. Без них о точной настройке работы двигателя нет и речи, особенно когда двигатель прогреется до рабочей температуры.

Подключение лямбда-датчика расставит все по местам. Прогрев двигатель, обнулив память блока управления и прокатившись с десяток километров в разных режимах, владелец почувствует открывшееся второе дыхание подержанного авто. Желание от него избавиться тут же пропадет.

Важное напоминание

После замены трамблера нужно выставить метки ГРМ. На автомобилях Volkswagen Passat B3 достаточно совместить засечки на шкиве распределительного вала, маховика и направить бегунок на первый цилиндр.

Остальные метки сойдутся сами, если в придачу не меняли ремень ГРМ и его ролик.

Начав эксплуатировать авто, может показаться, что езда не стала на много лучше. Дергания и провалы устраняются на полностью прогретом двигателе путем регулировки угла зажигания. Выполняется это поворачиванием трамблера вокруг оси. Для этого ослабляется болт на 13 у основания распределителя.

На СТО зажигание выставляют по стробоскопу, но можно и без него. Нужно прислушиваться к поведению машины в движении и продолжать регулировки. Требуемый угол будет найден, двигатель заработает ровно, езда станет приятной, расход горючего придет в норму.

Поездив с неделю, можно повторить регулировку зажигания. Новые детали притрутся, и угол потребует корректировки. Это уже текучка, позволяющая улучшить рабочие характеристики двигателя.

Учитесь чувствовать, слушать автомобиль. Бонусом получите экономию средств и уверенность на дороге.

Здравствуйте! У меня Volkswagen Passat (Фольксваген Пассат) B3. При повороте ключа стартер иногда не включается. Стартер в порядке. Это может быть связано с поломкой замка зажигания?
Егор. Москва
— Добрый день, Егор! Если дело было бы в замке зажигания, то стартер, скорее всего, вообще не включался ни разу. В замке иногда ломается хвостовик, который поворачивает контактную группу. Это может быть связано с контактной группой замка зажигания. Контактная группа крепится двумя тонкими винтами под часовую отвертку. Но чтобы добраться до них нужно снимать корпус замка зажигания. Для этого понадобится специальный съемник.

Есть вариант проще. Если поддеть контактную группу отверткой, проушины, при помощи которых она крепится в замке зажигания,отламываются и контактную группу можно вытащить. Новую контактную группу можно зафиксировать двумя пластиковыми хомутами. Можно также вывести управление стартером на отдельную кнопку. Т.е. зажигание будет включаться ключом, а режим стартера кнопкой на панели приборов. Для этого понадобится дополнительная кнопка, колодка реле в сборе и 1 час времени.

Если у вас не получилось самостоятельно устранить эту проблему — звоните нам по телефону в Москве: 545-64-06. Мы
постараемся помочь вам советом или, если это будет необходимо, отправим к вам машину нашей авто техпомощи.

Tags: Как выставить зажигание на Фольксваген Пассат б3 видео

Как отрегулировать зажигание на моновпрыске Volkswagen Passat B3. #ремонтавто #ремонтдвигателя.

14 июл 2014 — 3 мин. — Добавлено пользователем Сергей Анацкоустановка меток ГРМ пассат б3. Сергей Анацко. Loading. Unsubscribe . Как выставить зажигание, метки, двс 1,6. 1,8 .

скажите как правильно проверить метки грм фольсфаген б3 | Автор темы: Георгий

Григорий atext» itemprop=»text»>Установочные метки ГРМ Фольксваген Пассат В3, вроде бы ничего сложного в этом нет, но нужно просто знать как и что нужно проверять, на что и где нужно смотреть.

Как выставить зажигание, метки, двс 1,6. 1,8 фольцваген, ауди.

7 фев 2016 — 3 мин. — Добавлено пользователем Вова КохаевКак выставить зажигание, метки, двс 1,6. . Ремонт двигателя Volkswagen Passat 1.8 часть 3 Финал — Duration: 24:39. РЕМОНТ.

Что нужно знать о моновпрыске в Пассат Б3

Автор: Александр Хряк 26.06.2020 Время прочтения: 4 минут 12 717 просмотров Комментариев пока нет

Volkswagen Passat B3 — это одна из самых популярных моделей данной линейки транспортных средств компании. Значительный спрос на нее был обусловлен целым рядом разнообразных факторов. Машина является не только достаточно удобным и эргономичным, но и очень надежным. Он без проблем заводится при низких температурах и отлично держится на дорожном полотне на значительных скоростях. Несмотря на это, все же Passat B3 имеет один значительный недостаток. Он касается стабильности работы системы моновпрыска. Именно поэтому владельцам ТС нередко приходится обращать на нее внимание, осуществлять ремонт узла и пытаться его корректным образом настраивать.

Устройство моновпрыска на Фольксваген Пассат

Для того чтобы настройка моновпрыска Пассат Б3 была выполнена правильно, прежде всего необходимо понимать устройство данного важного для автомобиля узла. Данное приспособление не является карбюратором, при этом оно в значительной степени отличается от современных инжекторов.

Основная особенность моновпрыска Passat B3 заключается в том, что он работает посредством одной инжекторной форсунки, которая и осуществляет выдачу топлива. Именно поэтому данная система является более надежной, нежели использование обычных карбюраторов. Моновпрыск отличается следующими преимуществами:

• обеспечение простоты запуска ДВС;
• снижение расхода топлива;
• устранение необходимости сложной настройки.

Многие водители автомобилей, оборудованных системой моновпрыска, отмечают намного лучшую работу мотора при заметной экономии топлива. Это достигается посредством одноточечной подачи смеси под низким давлением с электроуправлением. Она используется на бензиновых ДВС транспортных средств. Установленная форсунка может управляться через электромагнитный клапан. Дозировка воздуха происходит посредством дроссельной заслонки.

Параллель тому, как происходит впрыск, возникает импульс зажигания. Эти процессы синхронизованы между собой. Для оптимизации в устройстве предусмотрены соответствующие датчики. Они позволяют настраивать впрыска в соответствие с тем, в каком режиме работы в конкретный момент ДВС. Это важно для получения наиболее оптимальной топливно-воздушной смеси. Именно во впуске и происходит распределение бензина по цилиндрам ДВС.

Признаки и причины неисправности

На Volkswagen Passat B3 моновпрыск начинает плохо работать всегда примерно по одинаковой схеме. На нее нужно обратить внимание всем владельцам данного ТС. Сначала водитель может заметить, что обороты ДВС начинают «плавать», после чего — мотор плохо реагирует на нажатие педали газа. Подобная проблема возникает как во время запуска двигателя, так и в процессе поездки. Ремонт системы в таком случае является достаточно непродолжительным. Намного больше труда необходимо потратить на выяснение причины почему, почему неисправность возникла.

Как можно заметить из разных видео по ремонту Фольксваген Пассат Б3, на машине отсутствует модель подключения компьютера. Вследствие этого быстро провести диагностику ТС не получается.

Среди наиболее популярных причин неисправностей с системой моновпрыска можно выделить такие:

1. Потеря герметичности прокладки, расположенной непосредственно под узлом.
2. Отхождение контактов проводов, находящихся непосредственно под датчиком.
3. Смена старых свечей зажигания на новые с быстрым выходом их из строя после работы двигателя.
4. Снижение герметичности крышки трамблера (проблема может касаться даже незаметной невооруженным глазом микротрещины).
5. Слишком высокий или низкий уровень компрессии, за создание которого отвечает бензонасос.
6. Засорение или загрязнение дроссельной заслонки.
7. Повреждение проводов, которые отходят от датчика, отвечающие за контроль положения дроссельной заслонки.

Таким образом, вышеперечисленные проблемы — основные признаки возникновения неисправности. Прежде чем приступать к работе, необходимо обратить внимание на доступные в сети Интернет видео по ремонту Фольксваген Пассат Б3.

Настройка моновпрыска в гаражных условиях

Перед тем, как делать ремонт моновпрыска Passat B3, необходимо предварительно подготовить необходимые инструменты и дополнительные приспособления. Среди них в процессе работы могут понадобиться такие:

• отвертка;
• рожковые ключи;
• новые свечи зажигания соответствующего типа;
• торцовые головки с воротником;
• мультиметр для выполнения измерений;
• наждачная бумага для зачистки контактов;
• изолента для работы с проводами;
• плоские щипцы;
• прокладка под моновпрыск (при ее повреждении);
• крышка трамблера (при наличии трещин).

Стоит обратить внимание на то, что далеко не все дополнительные приспособления, указанные в списке, могут понадобиться. Это напрямую зависит от того, что именно послужило причиной возникновения неисправности.

Пошаговое руководство

Процесс ремонта должен происходить в несколько этапов:

1. Необходимо сделать проверку сопротивления датчика температуры воздуха, который поступает в систему. Для этого необходимо использовать мультиметр. Полученные с его помощью значения следует сравнить с нормальными показателями, которые указаны в руководстве по использованию авто. Если температурный режим находится в диапазоне от 20 до 25 градусов, то сопротивление должно быть в пределах 1800-1900 Ом. Нагрев датчик, вы должны увидеть снижение сопротивления. Охладив — его повышение. Это нужно проверить посредством мультиметр, самостоятельно повышая и снижая температуру.
2. Следующий этап ремонта — проверка сопротивления на форсунке моно инжектора. В рабочем положении оно может составлять от 1,2 до 1,6 Ом. Вследствие того, что мультиметр не очень точно осуществляет измерения, небольшие погрешности в этих показателях все же допускаются.
3. Далее необходимо выполнить настройку холостого хода. Для этого от аккумуляторной батареи необходимо направить на контакты регулятора напряжение, составляющее 12 В. Одновременно с этим следует выставить акселератор в его крайнее положение. Затем мы проверяем наличие короткого замыкания (КЗ). Для этого щуп прибор необходимость поставить в зазор, образованный между концевиком акселератора и непосредственно самим штоком. При этом стоит понимать, если зазор будет слишком значительным. мультиметр не сможет показать наличие КЗ. В такой ситуации требуется регулировка или настройка устройства впрыска на (VW) Volkswagen Пасат Б три. Для этого нужно воспользоваться специальным винтом, расположенным в нижней части узла. С его помощью можно управлять положением концевика.
4. Как только водитель успешно отрегулировал моновпрыск, ему нужно его зачистить и провести другие работы такого же плана. Только после этого можно приступать к настраиванию положения дроссельной заслонки узла. Для того чтобы это сделать следует подключить моноинжектор. К нему следует подключить разъем форсунки. Затем нужно осуществить подсоединение разъема датчиков положения и температуры. Далее необходимо перейти к монтажу магистралей для топлива в правильном их положении. От аккумуляторной батареи водителю следует отсоединить клеммы. Как только это будет сделано, в замке зажигания необходимо повернуть ключ. Таким образом можно обнулить все предыдущие настройки. В конце остается лишь подсоединить АКБ.

Значительно упростить процесс может видео по ремонту Фольксваген Пассат Б3. Стоит обратить внимание также и на то, что после сброса системы моноинжектора нужно осуществить проверку напряжения на разъеме заслонки. Замеры необходимо провести на двух контактах — №1 и №5. При этом зажигание в машине должно быть включено. Показания мультиметра, как правило, в таком случае следующие: от 5 до 6 Вольт. Если перейти на другие контакты — №1 и №2 — прибор должен показать 0,186 Вольт. В противном случае необходимо заняться новыми корректировками системы. Вполне возможно, первая настройка узла не удалась.

Для исправления проблемы нужно открыть винт №4 на крышке дроссельной заслонки. Затем стоит к контактам №1 и №2 подключить мультиметр. После этого крышку в течение некоторого времени необходимо поворачивать, определяя напряжение в разных ее положениях. Остановиться необходимо в том случае, когда показатели на приборе совпадут с необходимыми. В итоге проблемы с оборотами должны уйти.

Электро схемы на B3 B4

Каждая схема представляет собой картинку в формате *.jpg
Находите нужную Вам схему. и скачиваете!
Каждый файл имеет 3х значную нумерацию. В файле может находится от одной, до 2х схем.
Пользуйтесь на здоровье!

Расположение разъемов на блоке реле. Расположение предохранителей и реле на основном блоке

Обозначения на электрических схемах

Символы на электрических схемах. Символы используемые на диаграммах

Электрическая схема

1. Генератор, аккамулятор, стартер и замок зажигания. Электрическая схема

2. Топливная система

Электрическая схема 3. Освещение перчаточного ящика, прикуривателя, багажника, пепельницы и блока для кассет.
Электрическая схема 4. Освещение салона и задние лампы для чтения.

Электрическая схема 5. Фары и габаритное освещение.
Электрическая схема 6. Указатели поворотов и аварийная сигнализация

Электрическая схема 7. Указатели поворотов и задние фонари.
Электрическая схема 8. Подсветка номерного знака и переключатель освещения.

Электрическая схема 9. Противотуманные фары и фонарь заднего хода.
Электрическая схема 10. Вентиляторы радиатора и отопителя.

Как выставить зажигание на Фольксваген Пассат б3 видео

Не включается стартер на Volkswagen Passat (Фольксваген Пассат) B3

— Здравствуйте! У меня Volkswagen Passat (Фольксваген Пассат) B3.

При повороте ключа стартер иногда не включается. Стартер в порядке. Это может быть связано с поломкой замка зажигания?
Егор. Москва
— Добрый день, Егор! Если дело было бы в замке зажигания, то стартер, скорее всего, вообще не включался ни разу. В замке иногда ломается хвостовик, который поворачивает контактную группу. Это может быть связано с контактной группой замка зажигания. Контактная группа крепится двумя тонкими винтами под часовую отвертку. Но чтобы добраться до них нужно снимать корпус замка зажигания. Для этого понадобится специальный съемник.

Есть вариант проще. Если поддеть контактную группу отверткой, проушины, при помощи которых она крепится в замке зажигания,отламываются и контактную группу можно вытащить. Новую контактную группу можно зафиксировать двумя пластиковыми хомутами. Можно также вывести управление стартером на отдельную кнопку. Т.е. зажигание будет включаться ключом, а режим стартера кнопкой на панели приборов. Для этого понадобится дополнительная кнопка, колодка реле в сборе и 1 час времени.

Если у вас не получилось самостоятельно устранить эту проблему — звоните нам по телефону в Москве: 545-64-06. Мы
постараемся помочь вам советом или, если это будет необходимо, отправим к вам машину нашей авто техпомощи.

Как отрегулировать зажигание на моновпрыске Volkswagen Passat B3. #ремонтавто #ремонтдвигателя .

установка меток ГРМ пассат б3 — YouTube

14 июл 2014 — 3 мин. — Добавлено пользователем Сергей Анацкоустановка меток ГРМ пассат б3. Сергей Анацко. Loading. Unsubscribe . Как выставить зажигание, метки, двс 1,6. 1,8 .

скажите как правильно проверить метки грм фольсфаген б3 | Автор темы: Георгий

Григорий atext» itemprop=»text»>Установочные метки ГРМ Фольксваген Пассат В3, вроде бы ничего сложного в этом нет, но нужно просто знать как и что нужно проверять, на что и где нужно смотреть.

Как выставить зажигание, метки, двс 1,6. 1,8 фольцваген, ауди .

7 фев 2019 — 3 мин. — Добавлено пользователем Вова КохаевКак выставить зажигание, метки, двс 1,6. . Ремонт двигателя Volkswagen Passat 1.8 часть 3 Финал — Duration: 24:39. РЕМОНТ .

Вам также может понравиться

Как заменить фильтр салона на Фольксваген Поло седан видео

Как снять подушку безопасности с руля шкода Октавия тур

Как снять ручку задней двери на Audi q7

Как выставить зажигание на Фольксваген Пассат б3 видео : комментарии

Прошу прощения, что вмешался. Я разбираюсь в этом вопросе. Давайте обсудим.

Согласен, это отличная мысль

Как специалист, могу оказать помощь. Вместе мы сможем найти решение.

По-моему, Вы ошибаетесь.

Браво, великолепная идея и своевременно

Да, действительно. Это было и со мной. Давайте обсудим этот вопрос. Здесь или в PM.

Источник http://edukr.ru/the-ignition-system-of-the-car/how-to-put-the-ignition-on-volkswagen-trade-wind-b3-how-to-put-the-ignition-on-the-volkswagen-passat-b3-is-very-urgent/

Источник http://cto-nk.ru/regulirovka-zazhiganiya-folksvagen-passat-b3-inzhektor.html

Источник http://koloritno.info/vokrug-avto/kak-vistavit-zazhiganie-na-Folksvagen-Passat-b3-video.php

Вам также может быть интересно

Система зажигания

Как устроена система зажигания, её назначение и принцип действия

Зажигание автомобиля – Система зажигания автомобиля: устройство и схемы Автомобильный мотор еще в первых

Система зажигания

Система электрооборудования автомобиля

Для чего автомобилю свеча зажигания. Свеча зажигания Для чего служит свеча зажигания В статье

Система зажигания

Сброс ошибок на авто с помощью ключа зажигания

Чем выставить зажигание на авто. Зажигание: что такое зажигание и как настроить УОЗ Наладка

Система зажигания

Электронная контактная система зажигание своими руками. Электронное зажигание для авто

Электронное зажигание своими руками для автомобиля – Электросхема электронного зажигания своими руками. Простая схема

Система зажигания

Как сделать раннее зажигание на инжекторе

Как сделать раннее зажигание на инжекторе Раннее зажигание является одной из наиболее часто встречающихся

Система зажигания

Установка момента зажигания своими руками

Электронное зажигание своими руками для автомобиля – Электросхема электронного зажигания своими руками. Простая схема

Добавить комментарий Отменить ответ

Имя *

Email *

Сайт

Комментарий

Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.
