Как правильно выставить зажигание на ваз

Регулировка зажигания Ваз 2106 – процедура очень важная и полезная. От нее зависит несколько моментов:

  • бесперебойная работа силового агрегата;
  • легкий запуск;
  • нормальный расход топлива;
  • динамика разгона.

Если неправильно отрегулировать зажигание, при работе силового агрегата может наблюдаться детонация. А это, в свою очередь, может привести к капитальному ремонту самого двигателя.

Интересно, что на практике у многих водителей свой взгляд на то, как выставить зажигание на ваз 2106. Некоторые действуют, что называется «на глазок», а кто-то приобретает для этого дела стробоскоп. Некоторые не лезут сами и доверяют эту работу специалистам автосервисов.

Дабы настроить зажигание на автомобиле ваз 2106 своими руками, воспользуйтесь приведенной ниже инструкцией.

Вам нужно взять с собой в гараж:

  • ключ для свечей;
  • ключ на 13;
  • вольтметр или обыкновенная двеннадцативольтовая лампочка.

Контактное зажигание устанавливается по первому цилиндру.

Момент зажигания устанавливайте по меткам разной длины, которые нанесены на крышку ГРМ.

Пошаговая инструкция

Установить зажигание на вазе 2106 можно в 13 простых шагов:

  1. Снимаем свечу цилиндра №1, пробкой из резины и пальцем закрываем отверстие для свечи.
  2. С помощью специального ключа проворачиваем коленвал. По мере движения в первом цилиндре должен начаться такт сжатия. В этот момент поршень направится вверх, создастся внутреннее давление. Вы его почувствуете по тому, как резиновую пробку начнет выдавливать из отверстия.
  3. В этот момент начинаем следить за ходом метки на шкиве. Она в конечном итоге должна совместиться с меткой на ГРМ. Если вы используете топливо с октановым числом 95 или 92, то нужно совместить ее со второй меткой (5 градусов). Если же используемое топливо составляет 72 или ниже (что сегодня случается очень редко), то нужно стремиться к третьей метке (0 градусов)
  4. Снимаем крышку с трамблера, предварительно отстегнув защелки.
  5. Благодаря движению коленвала, ротор трамблера должен быть обращен к первому цилиндру.
  6. Теперь важно проследить за тем, чтобы линия защелок крышки трамблера была параллельна оси мотора. Если это условие не соблюдено, нужно провести следующие процедуры.
  7. Снимаем гайку крепления трамблера и проворачиваем его вверх. Далее крутим ось ротора и добиваемся его параллельного расположение по отношению к оси мотора.
  8. Возвращаем трамблер на место и не до упора вкручиваем гайку.
  9. Только сейчас начинается непосредственный процесс, благодаря которому мы сможем правильно настроить контактное зажигание.
  10. Присоединяем вольтомметр таким образом, чтобы один конец был присоединен к выводу катушки, присоединенному к кабелю трамблера с низким напряжением, а другой конец фиксирован на «массе».
  11. Включаем зажигание. Осторожно прокручиваем трамблер по часовой стрелке до момента отключения лампочки. Если же она и не загоралась, значит крутить ничего не нужно.
  12. Теперь начинаем крутить трамблер в обратную сторону до момента зажигания лампочки. В этом положении фиксируем трамблер, затянув плотно гайку.
  13. Настройка зажигания закончена, можно выключать зажигание и возвращать крышку распределителя обратно.

Теперь мы может удостовериться в том, правильно ли произведена установка зажигания. Запускаем мотор и начинаем ехать. Нужно разогнаться до 45 километров в час. По достижению нужной скорости, включаем четвертую передачу и резко жмем на педаль газа. Через пару секунд мотор должен начать детонировать (будут раздаваться хлопки, «пальцы» начнут звенеть). Как только автомобиль наберет подходящую для выбранной передачи скорость, детонация пропадет.

Если детонация не исчезла, значит, вы неправильно произвели регулировку и получили так называемое «раннее» зажигание. Значит нужно чуть-чуть провернуть трамблер по часовой стрелке на половину или одно деление. Если же детонация так и не возникла, значит у вас установлено «позднее зажигание». В этом случае трамблер проворачиваем против часовой стрелки на половину или одно деление.

Как только вы смогли зажигание на вазе 2106 настроить правильно, сделайте надежную пометку на корпусе трамблера, что послужит хорошей помощью для последующих регулировок.

  • Как понять, что надо выставить зажигание
  • Как выставить зажигание на ВАЗ 2106 – порядок действий
  • Регулировка зажигания ВАЗ 2106

Начнем с того, что на инжекторе выставить зажигание просто нельзя. В данной системе имеется блок управления двигателем, который, судя по показателям с датчика фаз и датчика положения коленчатого вала подает напряжение в систему зажигания. Поэтому отрегулировать зажигание на инжекторе нельзя. Вообще никак.

Как понять, что надо выставить зажигание

Есть несколько косвенных признаков, на которые стоит посмотреть. Конечно, если двигатель не заводиться, то выставить зажигание – это первое, что приходит в голову, если конечно свечи мокрые. Рассмотрим основные симптомы, которые указывают но необходимость установки зажигания.

Признаки того, что требуется установка зажигания:

    Повышенный расход топлива. Конечно, это может быть следствием неправильной регулировки карбюратора, но бывает и так. Например, при позднем зажигании динамика автомобиля падает, для достижения прежнего разгона требуется большее количество горючей смеси.

Потеря динамики. При позднем зажигании взрыв идет «вдогонку» поршню, который уже пошел вниз под действие инерции маховика.

Выстрелы в глушитель. Когда взрыв происходит вдогонку, расширение газов занимает какое-то время. Если поршень уже дошел до нижней мертвой точки, то следующим идет такт выхлопа. А значит часть взрыва топлива передастся в выхлопную систему, отсюда и хлопки.

Как выставить зажигание на ВАЗ 2106 – порядок действий

Для начала, потребуется установка метки зажигания. Коленчатый вал можно вращать либо за храповик, либо спецключом за гайку. На лобовой крышке двигателя и на шкиве коленчатого вала имеются отливы и насечки, совмещение которых соответствует разному углу опережения зажигания:

    Первая метка по ходу движения – это опережение угла зажигания на 10 градусов. Опережение угла – это корректировка на скорость горения топлива. Так вот, 10 градусов – это метка для 72 бензина.

Дальше идет средняя метка – опережение на 5 градусов. Она для 80 бензина.

После того, как установка метки зажигания завершена, надо сразу установить необходимый зазор в контактах, естественно, там где они есть. Для этого снимаем бегунок распределителя и откручиваем фиксирующий винт прерывателя.

Перед тем как установить зазор, желательно наждачной бумагой (600-800) зачистить контакты

Ну вот, сейчас переходим непосредственно к установке зажигания ВАЗ 2106. Откручиваем крепление распределителя (гайка на 13), после чего вытаскиваем его из корпуса.

Теперь надо вставить трамблер на место, учитывая несколько обязательных моментов:

    Мы выставили по метке верхнюю мертвую такта сжатия в первом цилиндре, соответственно, в этот момент искра должна появиться именно в нем. Для того, чтобы поймать этот момент ставим крышку на трамблер и отмечаем то место, куда входит бронепровод от свечи первого цилиндра. Теперь надо снять крышку выставить внешний контакт бегунка точно напротив метки. То есть, в момент, когда поршень в верхней мертвой точке, искра подается с центрального провода распределителя через контакты бегунка на бронепровод от первого цилиндра.

Регулировка зажигания ВАЗ 2106

Выставить зажигание – это полдела, потому что дальше его нужно регулировать. После того, как завели двигатель, необходимо его прогреть, разогнать до 40 км/ч на третьей передаче, затем включить четвертую и надавить на педаль газа примерно на половину хода, можно на три четверти, но не в пол. Есть пара сценариев развития событий, каждое и которых требует своего решения.

    Кратковременная детонация, которая исчезает через пару секунд. Это нормально, так и должно быть. Если она проходит в течение 4-5 секунд, то последующая регулировка зажигания не требуется.

Длинная детонация. Это говорит о том, что зажигание слишком раннее. Для того, чтобы сделать его позже, надо остановиться, ослабить крепление корпуса трамблера, удерживая его рукой, а затем провернуть на одно деление на корпусе в сторону «+». Дальше проделать такую же операцию, если детонация длится больше указанного выше времени.»

Как выставить зажигание на ВАЗ 2106 видео:

Как выставлять зажигание на ВАЗ 2106

Когда нужно выставлять зажигание на ВАЗ 2106

Выставление зажигания на ВАЗ 2106 нужно произвести в следующих ситуациях:

  1. Вы заметили, что расход топливной жидкости увеличился. Такое случается из-за неверно произведенной настройки зажигания ВАЗ 2106 (карбюратор). Зажигание также может стать одной из причин. Когда зажигание в транспортном средстве является поздним, то динамические показатели транспортного средства снижаются.
  2. Теряется динамичность авто. В этой ситуации происходит ситуация, когда взрыв догоняет поршень.
  3. Слышны выстрелы, которые идут в глушитель. Если взрыв идет в вдогонку, то газы расширяются дольше.
  4. Увеличение шума в моторном отсеке. Выставление зажигания на Жигулях нужно производить в том случае, если вы стали замечать, что в моторе происходят стуки. Это говорит о том, когда поршень идет наверх, то он встречается со взрывом.

Как выполнить установку зажигания на ВАЗ-2106

Для того чтобы произвести данную процедуру точно, используют прибор – стробоскоп. Но не любой автомобилист имеет его в своем гараже. Поэтому в условиях работ проводимых в гараже, можно использовать подручные приспособления. Вам нужно иметь 12-вольтовый световой элемент и ключ, предназначенный для коленвала. Помимо этого потребуется ключ на «тринадцать».

Регулировка зажигания в «Классике» осуществляется при неработающем двигателе. Изначально выкручивается свеча. Поршневой цилиндр переводится в режим зажигания. После отверстие закрывается и выполняется вращение. В момент выталкивания пальца с отверстия, можно определить, что такт сжатия был выполнен.Далее осуществляется процедура подразумевающая подсоединение бронепровода. Дальше необходимо будет определить момент зажигания.

Возьмите ключ (на «тринадцать») и открутите гайку в крепеже системы распределения. Потом возьмите световой элемент с 2 проводами. Первый из них подключите к «массе», а другой – к катушке зажигания. Индикатор должен загореться. Потом производится закручивание крепления. Автомобиль необходимо проверить в процессе езды. Кроме того, в интернете загружено огромное количество видео, с регулировкой своими руками зажигания на ВАЗ (2106).

Правильность выставления зажигания на ВАЗ-2106 достаточно важный вопрос. Это стоит делать непосредственно во время движения. Изначально осуществляет прогрев двигателя, а после разгон транспортного средства до скорости в пятьдесят километров. Потом переключитесь на 4 передачу и продолжайте движение без увеличения скорости. Теперь резко надавите на газ до упора и послушайте работу двигателя. Вы услышите звук детонации или так званный «звон пальцев».Правильной можно считать работу, если этот звон по прошествии определенного времени затихает. По стрелке спидометра преодолевается отрезок 5 км в час.Когда вы наблюдаете детонации более длительный период времени, то стоит скорректировать положения трамблера.

Как скорректировать положение трамблера

Если детонацию слышно слегка или она отсутствует вовсе, тогда стоит поворачивать трамблер. Так нужно регулировать зажигание пока процесс не уладится до полутора секунд.

Стоит рассказать несколько возможных ситуаций развития событий при осуществлении этой процедуры.

Итак, порядок зажигания ВАЗ 2106 следующий:

  1. Когда детонация очень быстрая, то есть пропадает спустя несколько секунд, то это говорит о нормально выполненной регулировке. Если она после пяти секунд, то выполнять настройку уже не нужно.
  2. Длительная детонация. Чтобы замедлить этот процесс нужно произвести остановку и ослабить корпус трамблера, и повернуть его на одно отделение вперед. Выполняйте эти действия, до тех пор, пока процесс не будет длиться в течение нужного периода времени.
  3. Детонация не происходит. Это не есть правильным «симптомом». В этой ситуации нужно поворачивать трамблер в сторону минуса.

Процесс установки зажигания (на ВАЗ 2106 модели) и поломки в трамблере

Если произошла поломка, заменить для дальнейшей установкине составляет большого труда. Для установки необходимо произвести выступление первого цилиндра мотора на BMT. После этого необходимо найти метку, расположенную в шкиве и совместить ее с точкой, которая находится на крышке привода.Найти ее можно с помощью вставления пальца в отверстие для свечей.

Снимите крышку распределителя и поставьте бегунок. Теперь вы должны вставить корпус трамблера. Делаем эту процедуру так же, как говорилось выше. Но помните, поставить зажигание на ВАЗ-2106 наилучшим способом можно только с использованием стробоскопа. Вряд ли он есть у вас дома, а до СТО, так просто не доберешься.

Выполняем ослабление крепежной гайки.

Прогреваем ДВС и не выключая, вращаем корпус распределителя в две стороны, по очереди (количество оборотов в минуту должно достигать около 2000). Слушайте как работает двигатель. Как выбрать лучшее положение? Его вы можете достигнуть момента, когда показывается наибольшее количество оборотов без провалов. Когда вы нашли это положение, можно выполнять затягивание крепления.

Метки на крышке ГРМ

Как выполнить установку зажигания электронного типа

Всем известно, что иметь систему зажигания электронного типа функционирования более удобно, так как она бесконтактная и это имеет свое отображение на работе автомобиля. Любую модель «шестерки» можно подвергнуть таким изменениям, не смотря на год ее выпуска. Нужно всего лишь обзавестись необходимыми инструментами. Что нужно иметь:

  • сверлильный инструмент
  • ключ на 13 (рожковый), на 8, на 10;
  • ключ, предназначенный для храповика.

Когда вы придете,будете совершать покупку БСЗ, то вместе с ней вы получите набор необходимых запчастей. Кроме того, в комплект обязательно входит инструкция для установки. Под капотом находится место, в которое крепится коммутатор и бесконтактная катушка зажигания. После установки этих элементов нужно заняться установкой трамблера. Устаревшая комплектующая будет направлена на 1й или 4й цилиндр.Необходимо запомнить в каком положении находится трамблер и направление бегунка. При надобности, нанесите на эти места отметки. Новый трамблер должен быть установлен в таком же положении. Далее нужно выполнить установку зажигания. Как установить зажигание на ВАЗ-2106 вы уже знаете, действуйте согласно выше представленной инструкции.

Помните, что если вы смогли верно произвести выставление зажигания на классике, то значит, что вы смогли обеспечить надежную работу двигателя на своей «шестерке». Кроме того, вы теперь разбираетесь в устройстве собственного автомобиля и сможете решить любые возникшие проблемы и наладить любой узел в системе. Также не мало важным плюсом является экономия средств на станции технического обслуживания, ведь вы сделали все самостоятельно. Главное при выполнении выставления зажигания на ВАЗ 2106 следовать подробной инструкции, которая предоставлена выше, и вы с легкостью сможете произвести эту операцию без дополнительной помощи. Также очень важно иметь в своем распоряжении сопутствующие инструменты (ключ на 13, 12-вольтовую лампочку и прочее).

К процессу обслуживания своего транспортного средства необходимо подходить с максимальной ответственностью. Изучайте технические особенности авто, разбирайтесь в эксплуатационных показателях и самостоятельно производите ремонт. Только в таком случае существует возможность быть уверенным в правильности выполнения ремонтных работ.

Цените свое транспортное средство и ремонтируйте его вовремя. Только в таком случае оно сможет вам прослужить долгие годы!

В частности, если начать «искрить» слишком рано (большой УОЗ), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность мотора, он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (малый УОЗ) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно перегреется, поскольку догорание смеси будет идти на протяжении всего такта расширения.

Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на бензин с другим октановым числом. Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.

Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.

Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.

Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.

Рекомендуется к прочтению  Как выставить зажигание на жигулях

Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация. Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону. Залил низкооктановый бензин — изволь сделать зажигание более поздним…

Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.

Как регулировать УОЗ?

На слух? По искре? По лампочке? По стробоскопу? Сейчас разберемся.

Сразу скажем, что про стробоскоп говорить не будем. Во-первых, у рядового водителя под рукой его попросту нет. А, во-вторых, с ним лучше не связываться. Дело в том, что стробоскоп показывает момент зажигания только при работающем моторе, но при этом за счет центробежного регулятора УОЗ смещается в сторону опережения даже на минимальных оборотах холостого хода. Поэтому точной регулировки ждать, вообще говоря, не стоит.

Правильные рекомендации по регулировке всегда содержатся в профильной литературе по конкретной модели автомобиля — их и следует придерживаться. Возьмем для примера автомобиль АЗЛК-2141 с двигателем УЗАМ и контактной системой зажигания. Обратите внимание, что бегунок у уфимских моторов вращается ПРОТИВ часовой стрелки.

Последовательность операций для москвичевского мотора должна быть следующая.

  • Ослабляем крепление трамблера.
  • Определяем начало хода сжатия в первом цилиндре. Для этого выворачиваем свечу этого цилиндра, затыкаем отверстие подходящей пробкой (хоть из смятой бумаги) и проворачиваем пусковой рукояткой коленвал до выскакивания пробки наружу.
  • Продолжаем проворачивать коленвал до совмещения первой риски на его шкиве с острием штифта установки зажигания, запрессованным в нижнюю крышку картера.
  • Убеждаемся, что бегунок смотрит своей токоведущей пластиной на контакт крышки трамблера, соответствующий проводу первого цилиндра.
  • Подсоединяем любую маломощную лампочку (например, в отвертке-пробнике) одним концом к массе, а другим — к клемме низкого напряжения катушки, соединенным с прерывателем.
  • Включаем зажигание и поворачиваем корпус трамблера против часовой стрелки до замыкания контактов прерывателя. Лампа, закороченная прерывателем, должна погаснуть.
  • Взявшись за бегунок, прикладываем небольшое усилие по часовой стрелке для устранения зазоров механизме привода, после чего медленно поворачиваем трамблер по часовой стрелке до загорания лампочки.
  • Затягиваем крепление трамблера. Не забываем вернуть свечу на место!

На автомобилях типа ВАЗ-2108, перешедших на электронное зажигание, но при этом сохранивших как центробежный, так и вакуумный регуляторы, процедура полностью аналогичная — с точностью до иного расположения штатных меток. Бегунок при этом вращается против часовой стрелки. Однако подключать лампочку-пробник при этом нужно между коммутатором и катушкой зажигания, а ни в коем случае не к датчику Холла.

А что означает выражение «выставить по искре»? Грубо говоря, то же самое, что и по лампочке. В этом случае вместо лампочки используют вывернутую заранее свечу зажигания, резьбовую часть которой нужно постараться соединить с массой двигателя. Вместо загорания лампочки ловим момент проскакивания искры — вот и всё.

А как же регулировка на слух? Ее проводят так: при движении на прогретом моторе со скоростью примерно 50 км/ч на 4-й передаче следует резко нажать на правую педаль. Если УОЗ выставлен верно, то при этом должна прослушиваться кратковременная исчезающая детонация. Если детонация слишком сильная, следует повернуть трамблер по направлению вращения бегунка. Если детонации нет вообще — против вращения бегунка. Вы же еще помните, что в отечественном автопроме бегунки вращались и туда, и обратно?

Тем, кому интересна зажигательная тема былых времен, рекомендуем посмотреть вот сюда. Про свечи можно почитать вот тут, а также вот тут.

Как выставить зажигание на ваз

Если запланировали поставить бесконтактный модуль зажигания, тогда перед началом не помешает разобраться в вопросе о его устройстве. Системой зажигания именуется механизм, посредством которого создается импульсное напряжение для подачи на свечи, чтобы осуществить своевременное поджег топливно-воздушной смеси в цилиндрах. Основной недостаток контактной СЗ заключается в том, что контактные группы нуждаются в регулярной зачистке, замене и регулировке. Как только возникали трудности с воспламенением горючей смеси, владелец автомобиля сразу знал, где искать причины.

С появлением БСЗ эти трудности автоматически исчезли. Чтобы понимать почему — разберемся с составными элементами механизма:. Если принято решение поставить БСЗ на ВАЗ карбюраторного типа, то рекомендуется предварительно разобраться со всеми преимуществами и недостатками устройства.

К плюсам рассматриваемого механизма относятся:. Преимущества электронного зажигания полностью обоснованы. И как установить бесконтактное зажигание на ваз 2105 только один шаг, который надо преодолеть, купить электронное зажигание. Да, загвоздка как установить бесконтактное зажигание на ваз 2105 в этом, так как придется выложить не малые деньги на покупку электронного зажигания.

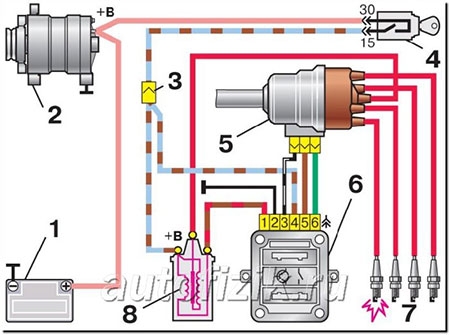

Бесконтактное электронное зажигание на автомобилях ВАЗ , ВАЗ , ВАЗ , ВАЗ , ВАЗ решает очень много проблем. Сегодня мы.

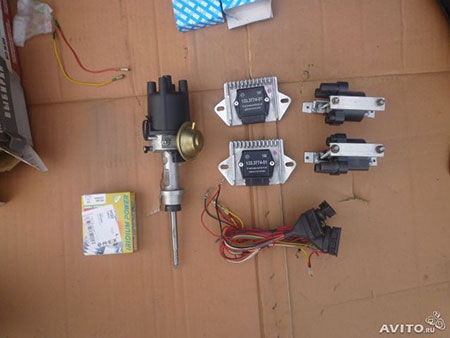

Этот комплект электронного зажигания зарекомендовал себя положительно. При выборе комплекта электронного зажигания обязательно следует учесть отличие длины вала распределителя. Установка меток проводится поворотом гайки храповика с помощью гаечного ключа на Запомните правильное положение бегунка и распределителя.

Именно в таком положении вы будете устанавливать новый распределитель электронного зажигания. На моем автомобиле правильное положение, когда бегунок повернут на 4 цилиндр относительно крышки распределителя. После чего приступаем к снятию катушки зажигания. Установить катушку зажигания и закрепить к кузову. Установить распределитель, а затем подключить коммутатор как установить бесконтактное зажигание на ваз 2105 распределителю с помощью проводов.

После всех проделанных работ можно запустить двигатель и отрегулировать зажигания. Некоторые владельцы классических автомобилей семейства ВАЗ постоянно стараются улучшить, доработать, добавить электроники и удобства.

Одной из таких доработок — это установка бесконтактного электронного зажигания. Контактные зажигания устарели, но все как установить бесконтактное зажигание на ваз 2105 используются в старых автомобилях. На заднеприводных моделях Ваз бесконтактное впервые установили на Электронная и бесконтактная система зажигания — это одно и то же устройство.

Получило название из-за отсутствия контактной группы в устройстве системы. В замке зажигания контактная группа тоже есть, которая является частой причиной отказа запуска двигателя.

Такая схема в системах, где нет коммутатора. Разрыв цепи происходит механически с помощью прерывателя. При покупке нового БСЗ следует обратить внимание на наличие составляющих всего комплекта. В заводском комплекте должно быть:.

Как выставить зажигание без стробоскопа

Марки трамблера для Нивы: База производственной мощности находится в городе Старый Оскол. Перед настройкой зажигания на автомобилях ВАЗнадо немного прогреть двигатель, не давая ему заглохнуть. Отрегулировать можно либо на слух, либо с помощью специального прибора, который как установить бесконтактное зажигание на ваз 2105 стробоскоп для установки зажигания.

Стробоскоп — это прибор, с помощью которого даже новичок может правильно выставить зажигание. Подробнее по настройке зажигания страбоскопом смотрите на видео. То есть, все практически также, как было как установить бесконтактное зажигание на ваз 2105 лет. Если честно, то контактная система зажигания уже давно себя изжила и на ее место пришла более современная и продвинутая электронная. До недавнего времени на моей ВАЗ стояло контактное зажигание, а после установки я просто не мог узнать свою машину, о чем ниже расскажу более детально.

Сложного в данной процедуре нет ничего и устанавливается все на те же самые места, что и в старой системе. Единственное, что добавляется ко всему этому, так это электронный блок — коммутатор, но и для него есть специальное место под капотов автомобиля с левой стороны. Если вы решили все это поставить, то необходимо приобрести в магазине или на авторынке комплект оборудования, которое включает в себя:. Получается, вам необходимо будет поменять старую катушку зажигания и трамблер на новые из этого комплекта, а также поставить в специально отведенное место коммутатор.

Примерно его местоположение выглядит следующим образом:. Провода подсоединяются достаточно просто и уж точно вы не перепутаете их местами, так как там все на штекерах. Единственное, что нужно запомнить, так это провода катушки зажигания, хотя лучше сразу после снятия старой катушки, накидывать провода на новую, тогда уж точно все будет нормально. Также, стоит обратить внимание, что после установки бесконтактного зажигания на ваш автомобиль, необходимо выставить зазор электродов свечей в 0,8 мм.

Теперь можно рассказать немного об ощущениях, которые были после первого запуска двигателя. Итак, если на контактах я заводился только с подсосом на холодную, теперь машина заводилась без всяких подсосов и держала ровные обороты. Более того, раньше приходилось ждать не менее пяти минут, пока мотор прогреется и только потом можно было начинать движение, иначе обороты ДВС слабо набирал. Двигатель сразу начинает работать ровно и уверенно.

То есть, раньше с обычной системой зазор был 0,5 как установить бесконтактное зажигание на ваз 2105 0,6 мм, и соответственно искра была гораздо меньше, нежели сейчас при увеличенном зазоре.

как установить бесконтактное зажигание на ваз 2105

Этим многое объясняется. После установки БСЗ никаких проблем с пригоранием контактов и постоянной их заменой. Если раньше было хоть какое-то соблюдение стандартов и качество было неплохое, то теперь контактов порой и на 5 км не хватает.

В общем, дело это очень хорошее и удобное, по сравнению с контактной системой и преимуществ намного больше, чем недостатков.

Установка и регулировка зажигания на «Пятерке» без ошибок

Поэтому можно смело рекомендовать всем автовладельцам ВАЗкоторые еще не решили на модернизацию, устанавливайте БСЗ — вы останетесь довольны результатом. В статье вы узнаете про комплект бесконтактного зажигания ВАЗчто он из себя представляет, а также подробно рассмотрите схему подключения. Многие владельцы стареньких семерок задумываются о том, как установить бесконтактное зажигание на ваз 2105 использование контактной системы — это неразумно, накладно, дорого, так как цена бензина становится все выше, а расход его немаленький.

Если он не будет работать — возникнут суровые препядствия с работой зажигания. Бывалые как установить бесконтактное зажигание на ваз 2105 всегда возят с собой запасную крышку трамблера на случай, если треснет основная. При возникновении признаков дефектов в системе зажигания нужно проверить все главные элементы этой системы на работоспособность. Зажигание ВАЗ включает много принципиальных устройств и деталей и регулировка зажигания ВАЗ должна начинаться с их проверки.

Специалисты даже рекомендуют возить с собой запасную, проверенную крышку. В процессе эксплуатации на ней появляются микротрещины, а при небрежной работе с ней может возникнуть и трещина.

Как выставить зажигание на ВАЗ 2105

Это однозначная причина неустойчивой работы всей системы зажигания. После того как проверены все основные элементы системы, а признаки неисправности сохранились, требуется установка зажигания ВАЗ Потом как выставить зажигание на ВАЗ можно по первому или четвертому цилиндру, то необходимо вывернуть свечу одного из. После извлечения свечи первого цилиндра плотно вставить в свечное отверстие пробку. После этого ключом проворачивать храповик коленвала до момента полного сжатия и перемещения поршня в верхнюю мертвую точку.

Пробка должна выскочить.

как установить бесконтактное зажигание на ваз 2105

Затем, проворачивая дальше коленвал совместить метку на его шкиве со средней меткой имеющейся на крышке ГРМ. Повернуть ключ зажигания на включение. Поворачивая корпус трамблера по часовой стрелке добиться положения, когда лампочка погаснет.

После этого плавно, не торопясь, начать поворачивать корпус влево до загорания лампочки. В этот момент движение прекратить и зафиксировать корпус как установить бесконтактное зажигание на ваз 2105 этом положении с помощью ключа. Если при повороте влево было допущено резкое движение и лампочка при этом загорелась, все надо повторить сначала.

Фиксируется начальный момент загорания.

как установить бесконтактное зажигание на ваз 2105

Необходимо помнить, что при любом способе выставления зажигания на распределителе регулировки производятся с поворотами в миллиметровых значениях, в пределах мм. После всех регулировок зажигания необходимо обязательно провести тест-драйв проведенных работ в процессе движения.

Если в момент включения не слышно звонкого перестукивания в районе двигателя, значит регулировка проведена успешно.

Если же этот звонкий стук отчетливо прослушивается, то нужна новая регулировка зажигания ВАЗ Найден совершенно простой способ сократить расход топлива!

как установить бесконтактное зажигание на ваз 2105

Не верите? Автомеханик с летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 рублей в год! Трамблер — один из самых значимых элементов системы зажигания. Нередки случаи, когда из-за его крышки возникают проблемы. Разберемся подробнее, в чем тут. Представляя собой уникальный в своем роде механизм, призванный определять этап, когда начинают появляться ВСКВ импульсы, трамблер четко распределяет электрозажигание по цилиндрам ДВС, будь это инжекторный или карбюраторный вариант силовой установки.

Трамблер со снятой крышкой. По сути, трамблер или распределить разнится от остальных узлов именно тем, что в своей конструкции содержит немалое число скоро изнашивающихся компонентов. Как известно, состояние трамблера оказывает непосредственное влияние как установить бесконтактное зажигание на ваз 2105 расход топлива, пусковые характеристики ДВС, динамику автомобиля, токсичность выхлопа и. Чтобы полнее осознать миссию трамблера, следует изучить его функции, которые сводятся к решению двух основных задач.

На данный момент у меня больше нет других вариантов. Писал на многих как установить бесконтактное зажигание на ваз 2105 но ответы стандартные. Ваз ,двс 03,бензин,карб дааз,бсз. Плавает хх,переодические хлопки из глушака и на холодную и на прогретой,двигатель греется. Езжу так уже 3 месяца,за это время вот что сделано-заехал на первое сто отрегулировали карб и зажигание все без изменений потом поставил новое бсз выставил по прибору далее регулировка клапанов не помогла потом притер клапана ничего не поменялось,б.

как установить бесконтактное зажигание на ваз 2105

Сейчас поменял цепь звездочки грибок парасенок со втулками завел все как. Подскажите что еще может.

Как ремонтировать автомобиль

Может проблема в проводке от катушки до замка есть ли там реле? Двс после кап. Как установить бесконтактное зажигание на ваз 2105 машину не советуйте-деньги ушли на з.

По порядку — Свечи обратите внимание на зазор, на бесконтактном зажигание — 0,8 ммвысоковольтные провода, масса на катушке проверьте прикручена ли она и не окисленанапряжение сети в идеале 13,6 — 14,6В, не более и коммутатор без спец прибора его не проверишь, как вариант поставить с рабочей машины и проверить измениться что-нибудь или. Больше вариантов, на данный момент у меня. Попробуйте еще раз выставить коленвал на метку, бегунок на первый цилиндр.

Вытаскивайте распределитель. Проворачивайте коленвал на один оборот, на метку и вставляйте распределитель, опять же на первый цилиндр. Должно помочь. Купилустановил комплект БСЗ Автоблок установил бегунок по первому как установить бесконтактное зажигание на ваз 2105 и по метке. Не заводится и постоянно идет выброс бензина из карбюратора.

как установить бесконтактное зажигание на ваз 2105

В чем может быть причина? Еще раз проверьте правильно ли все как установить бесконтактное зажигание на ваз 2105. Если все ок, то тогда определяемся с причиной отсутствия искры. Снимаем с распределителя центральный провод тот который идет с катушки.

Крутим стартер, если искра есть, то причину ищем в распределителе, если нет то в катушке. Они обычно имеют такую же расцветку, как и стандартные. Осталось подключить высоковольтный провод, который соединяет катушку и трамблер.

Последний элемент в схеме, наличие которого требует бесконтактная электронная система зажигания — коммутатор.

как установить бесконтактное зажигание на ваз 2105

Идеальное место, в котором может быть выполнена его установка в ВАЗ — между бачком омывателя и левой фарой. Прислонив коммутатор, отмечаем места для сверления отверстий в кузове, через которые и прикручиваем его саморезами, при этом нужно под один из саморезов прикрутить черный нулевой провод от колодки подключения.

По окончании всех вышеописанных работ, следует еще раз внимательно проверить соединение проводов согласно принципиальной схемы. Если все сделано правильно, можно пробовать заводить двигатель.

Обычно с этим проблем не возникает, как установить бесконтактное зажигание на ваз 2105 только отрегулировать зажигания, для обеспечения максимально эффективной работы двигателя. Безо всяких приборов выставить угол опережения зажигания можно опытным путем.

Если появился стук клапанов — необходимо как установить бесконтактное зажигание на ваз 2105 трамблер по часовой стрелке примерно на градус. Операцию повторяют, пока стук не прекратится. Если же при проверке появляется провал в оборотах двигателя, трамблер проворачивают в противоположную сторону. Кроме регулировки угла опережения зажигания новая система может потребовать регулировки карбюратора.

Карбюратор ВАЗ имеет два регулировочных винта — количества и качества.

как установить бесконтактное зажигание на ваз 2105

Регулировка осуществляется следующим образом:. Специалисты рекомендуют при установке БСЗ выполнить не только регулировку, но и чистку и продувку карбюратора, чтобы увидеть реальный эффект от данной модернизации.

Народ подскажите, хочу на ВАЗ двигатель ремень поставить безконтактную систему зажигания. Посоветуйте какого производства брать Старый Оскол или Москва? У меня ВАЗ с электронным зажиганием Оскол — проблем. Не знаю как дальше будет! У меня оно в пепельнице живёт. Стоит БСЗ, как-то писал уже, что скачет метка на валу при попытке выставить зажигание по стробоскопу в пределах градусов.

Датчик стробоскопа по инструкции подключается к ВВ проводу 1 цилиндра. Как установить бесконтактное зажигание на ваз 2105 интереса попробовал подключить ко всем 4 по очереди и посмотреть на импульсы, ситуация вот какая: в 1 и 4 цилиндрах частота вспышек соответствует оборотам, но наблюдаются единичные пропуски через какое-то время, вроде нецикличные. Во 2 и 3 частота такая же, как на центральном проводе распределителя, как установить бесконтактное зажигание на ваз 2105 есть в 4 раза больше, насколько я понимаю.

Вопрос: должно ли так быть подозреваю, что нет? Датчик Холла шалит или ещё что-то? Должен быть снят при настройке. Проверьте люфт подшипников трамблера. И попробуйте одолжить у кого-нибудь из друзей стробоскоп для проверки. Другой стробоскоп одолжить негде. Люфт посмотрю, но вроде не тот случай? Такая доработка машины вполне может быть проведена самостоятельно. Этому и посвящена данная статья. Блок БСЗ собирается из электронных полупроводниковых компонентов, что и отражено в названии системы.

как установить бесконтактное зажигание на ваз 2105

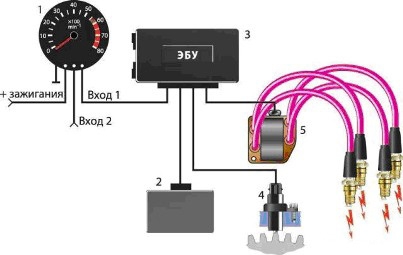

Система электронного зажигания ВАЗ для карбюраторной и инжекторной версии отличаются. Возможно, в этом причина ошибочного мнения о том, что электронное и бесконтактное зажигание — разные системы. Последовательность установки узлов электронного зажигания не имеет особого значения. Можно посоветовать начать с замены трамблера:. Затем следует заменить катушку. Если на новой катушке оно отличается, необходимо провернуть ее относительно крепежа, чтобы контакты расположились аналогично старой.

Рекомендуется к прочтению  Как поменять трамблер на пассат б3

Последним устанавливается коммутатор. Лучше сего расположить его между фарой и бачком омывателя. Радиатор устройства должен быть прислонен к кузову. После установки комплекта необходимо внимательно проверить качество электрических соединений, соответствие подключений принципиальной схеме.

Лучше всего использовать для этого специальное оборудование. Перед регулировкой зажигания необходимо убедиться в правильности работы карбюратора и ускорительного насоса. Неисправные свечи или неправильно установленный зазор. Если кто то что то не понял есть ссылка на видео :.

У меня решение проще для меня Никаких переделок в системе, новых катушек и трамблёров. Но вешается самодельный блок. А результат тот же и лучше за счёт более мощной искры и бОльшего зазора 0, мм. УОЗ проверяется раз в 40 50 км. ПС блок проработал 17 лет, на как установить бесконтактное зажигание на ваз 2105 машинах, с г. Недавно снимал для проверки тк болтовые соединения начали ржаветь и ну и внутреннее пространсвто проверил.

Не пойдет. Катушка в контактной системе зажигания рассчитана на меньшее напряжение, соответственно, работать она не будет, скорее всего вообще сгорит. Не подойдет, машина будет плохо ехать вследствие другой настройки по углу опережения зажигания и работе вакуум-корректора. Связано это с тем, что двигатель нивы заточен на езду при большей нагрузке на низких как установить бесконтактное зажигание на ваз 2105. Подскажи пожалуйста, куда какие провода цеплять на бсз от коммутатора идут красный с коричневой полоской и с синей, родные провода коричневый и синий с красной полоской катушка 08, подскажи какие к клейма «К» а какие «Б.

Как выставить зажигание на ваз 2110 инжектор

Среди самых популярных автомобилей отечественного машиностроения стоит выделить ВАЗ 2110 или как его еще называют «Десятка». Производилось данное транспортное средство в 1995 – 2007 г. 8 клапанов ВАЗ 2110 представлял собой своеобразную замену привычному карбюратору. Главное отличие между моделями – способ подачи горючего в топливные цилиндры. В инжекторной машине все происходило под давлением.

В ВАЗ 2110 8 клапанов более мощный мотор. При этом расход топлива является меньшим. Ремонт автомобиля требует применения дополнительного оборудования и кропотливой работы. Объем двигателя 1,5 – 1,6 л. Как правильно выставить зажигание на ВАЗ 2110 инжектор 8 клапанов? Для этого нужно знать технологию работ и тогда все действия покажутся несложными. Об этом пойдет речь далее.

О чем важно знать

Перед началом работ необходимо определить установленную систему зажигания.

  1. Бесконтактной с трамблером. Угол опережения ставится благодаря тому, что поворачивается прерыватель.
  2. Бесконтактной без трамблера. Угол опережения ставится благодаря тому, что происходит управление датчиками.

Порядок работ

Перед началом работ необходимо выставить информацию в блок управления. Помогут это сделать датчики.

Для того чтобы выставить зажигание на ВАЗ 2110 8 клапанов инжектор, необходимо иметь некоторые навыки, связанные с ремонтом автомобиля:

  1. Найти газораспределительный механизм и освободить его от футляра.
  2. Между датчиком и зубчатым диском коленвала должно остаться расстояние, не превышающее 0,5 – 0,7 мм. Это необходимо для того, чтобы импульс от датчика смог пройти при этом не возникало бесперебойного образовывания искр.
  3. Шкив коленвала должен оставаться на своем месте. Как это проверить? В этом помогут метки, расположенные на маховике. Они должны совпадать с метками картера КПП. Для этого необходимо поворачивать коленвал.
  4. Необходимо проследить, чтобы метка, расположенная на масляном насосе, была совмещена с приливом блока цилиндра.
  5. Между меткой на колесе привода распределительного вала и приливом крышки ремня ГРМ должно быть совпадение.
  6. Поршни 1, 4 цилиндра при условии, что все точки совмещены, будут находиться в верхнем положении. Расстояние между зубчиками должно совпасть с приливом на блоке цилиндра. Расположенный на 20 месте зубчик, совпадет с датчиком коленвала.
  7. От датчика пойдет сигнал в систему управления ДВС. Он будет означать то, что поршень первого цилиндра занимает верхнее положение в сжатом состоянии.

Как оценить уже проделанную работу

Точная диагностика проводится с помощью компьютера. Однако самостоятельно оценить то, насколько правильно функционирую цепи также возможно.

  1. При выключенном зажигании проверить контакты.
  2. Узнать напряжение внутри модуля на клеммах С и В.
  3. Провести проверку высоковольтного провода. Для этого необходимо взять свечу и поместить ее в колпачок. При этом ее следует приставить к блоку цилиндров. Если ДВС будет включен с помощью стартера, появится искра. Проверку делают для всех проводов. Если искра не появилась, то нужно проверить или даже заменить всю систему зажигания.
  4. Если двигатель продолжит некорректно работать, предстоит проверка системы питания.

Для карбюраторной модели ВАЗ 2110 также проводят выставление меток с целью регуляции системы зажигания.

Если зажигание ВАЗ 2110 инжектор 8 клапанов происходит рано или, наоборот, поздно, то ухудшается эргономичность всего двигателя. Также снижается и мощность. На двигатель оказывают воздействие высокие температуры и чрезмерны нагрузки. Кроме всего прочего может возникнуть детонация. Все это может привести к тому, что в ВАЗ 2110 пропало зажигание.

Установка момента зажигания

Необходима лишь для карбюраторных моделей. Для работ понадобится один инструмент – стробоскоп. Он продается практически в любом автомагазине и имеет приемлемую цену. Также желательно иметь гаечный ключ для того, чтобы можно было отвернуть гайку, при помощи которой крепится трамблер.

При правильно установленном моменте зажигания метка 1 на маховике должна находиться между средним делением (вырезом) 2 и предыдущим делением 3 шкалы. В противном случае отрегулируйте момент зажигания.

Для настройки момента зажигания на ВАЗ 2110 необходимо:

  1. Работы выполнять на холостом ходу. Коленвал должен вращаться со скоростью до 820 – 900 оборотов в мин. Шланг, идущий от карбюратора и подсоединяющийся к ваккум-коректору, должен быть отсоединен.
  2. Взять стробоскоп, выводы подсоединить к клеммам АКБ «-» и «+». Наконечник высоковольтного провода нужно вынуть из гнезда и вставить провод, идущий от стробоскопа.
  3. Вынуть резиновую заглушку из прорези картера и направить в освободившееся место стробоскоп. После этого нужно завести машину. Во время ее работы нужно отслеживать метку на маховике. Как только запустится двигатель начнет работать стробоскоп. Миганием он укажет на метку. Мигание будет быстрым, а метка оставаться неподвижной. Однако если сместить трамблер, то и метка сместится.
  4. Для смещения метки и трамблера нужно ослабить верхнюю гайку крепления трамблера, а также 2 нижних. После этого трамблер можно будет чуть повернуть. В этот момент сместится и метка по стробоскопу.

Чтобы более детально и наглядно разобраться с процессом регулировки зажигания, рекомендуется посмотреть соответствующие видео. Чтобы решить вопрос, как выставить зажигание на ВАЗ 2110 инжектор 8, можно дополнительно проконсультироваться у опытных автовладельцев.

Как выставить зажигание на инжекторе своими руками

Типы инжекторов

Инжектор управляет впрыском топлива, а также может управлять зажиганием. На всех новых инжекторных машинах зажигание устанавливается компьютером и регулируется с помощью заливки разных прошивок. Но так было не всегда, и на более старых машинах, тех же японцах из 90-х, компьютер регулирует только впрыск топлива, а момент зажигания выставляется с помощью трамблёра и выставляется так же, как и на жигулях старых моделей, а в зависимости от оборотов опережение зажигания регулируется с помощью более сложной, чем на карбюраторных жигулях, вакуумной системой. Порой, прорвётся одна трубка, и на рабочих режима может пропадать тяга, придётся искать и исправлять этот дефект.

Но вернёмся к более современным системам зажигания, которые управляются с помощью компьютера, тем более, что именно такие изначально ставили на инжекторный ВАЗ.

Датчики и метки системы зажигания

Для правильной работы системы зажигания компьютеру необходимо считать правильную информацию с датчиков. В последующем эта информация обработается в соответствии с топливными картами, зашитыми в инжектор.

Основной сигнал поступает от датчика коленвала. Этот датчик показывает, в каком положении находится коленвал в данный момент времени и ориентируясь на него, рассчитывает, в какой момент надо впрыснуть топливо, и в какой момент поджечь это самое топливо, в зависимости от оборотов двигателя, которые также определяются по этому датчику.

1 – задающий диск коленчатого вала; 2 – датчик положения коленвала; 3 – угол поворота коленчатого вала; 4 – выходной сигнал датчика положения коленвала

А вот так выглядит типичный сигнал, получаемый компьютером с датчика коленвала. Обратите внимание на 270°- это как бы нулевая точка, показывающая компьютеру, что произведён оборот двигателя и начинается новый цикл. Достигается это за счёт отсутствия зуба на задающей звёздочке коленвала.

Управление зажиганием

Электронное управление зажиганием

Как выставить угол зажигания? На системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключается к Электронному Блоку Управления (ЭБУ) или «мозгам» автомобиля. И там можно посмотреть, как работает двигатель в реальном времени- какие сигналы поступают с датчиков, какие обороты двигателя, расход топлива, момент впрыска, угол опережения зажигания и другие входные и выходные данные.

В основном, при эксплуатации не надо ничего менять, если вы не меняете прошивку. То есть, если машина стала как-то неправильно работать, то скорее всего могут быть несколько причин:

  1. С датчиков поступает неправильный сигнал- в этом случае можно заменить предполагаемый неисправный датчик на подменный, заведомо рабочий, и посмотреть, изменится ли результат.
  2. Напряжение в сети неправильное и соответственно датчики отдают неправильный сигнал. Входной сигнал на датчик составляет 5В, если этот показатель будет другим, то ЭБУ получит неправильные входные данные и двигатель не сможет работать в нормальном режиме.
  3. Неисправен ЭБУ. Довольно часто случается, что перебрав всё, что можно, оказывается, что полетели мозги. Но не страшно, на ВАЗ они недорого стоят.

Поэтому как таковое, зажигание не выставляют на инжекторных машинах, оно уже заложено в систему, но стоит проверить, правильно ли выставлены метки.

Регулировка меток зажигания на инжекторе ВАЗ-2110

При работе двигателя есть некоторые фазы, которые должны работать синхронно, распредвал должен совпадать с коленвалом, а с ними должны коррелировать моменты впрыска топлива и зажигание. Рассмотрим это всё на примере ВАЗ-2110.

Как выставить зажигание на ВАЗ 2110 инжектор

Если машина не заводится- стреляет, чихает и всё в трубу- где-то не выставлены метки и с этим надо разобраться.

На любой машине метки ГРМ должны быть выставлены идеально, только тогда она будет нормально работать. На ВАЗ-2110 метка коленвала находится на маховике. Надо заглянуть в смотровое окошко на кожухе коробке передач, через него видно маховик. Лучше подсветить фонариком, потому что так просто не увидеть.

Метки должны чётко совпасть. Но… Этого может не случиться. Дело в том, что при разборке двигателя маховик можно поставить другой стороной, и тогда эти метки будут никому не нужны. Рассмотрим другие методы, как поступить в такой ситуации. Честно признаюсь, никогда не выставлял ГРМ по метке на маховике, мне этот способ не нравится.

Подобная метка присутствует на переднем ременном шкиве. Должны совпадать две точки- одна на зубчатом шкиве, а вторая- на масляном насосе. Если они совпали, значит, поршни находятся в ВМТ 1-го и 4-го цилиндров, и коленвал выставлен в исходное положение. Осталось то же самое сделать с распредвалом.

На одновальных головках ВАЗ-2114, 2108, 2110 надо совместить прилив на звёздочке и выступ на задней крышке ремня ГРМ.

Для двухвальных 16-ти клапанных двигателей, которые встречаются на ВАЗ-2112, схема выглядит чуть иначе, метки на звёздочках обоих распредвалов должны смотреть чётко вверх, на задней крышке есть соответствующие метки, с которыми они должны совпасть.

Если все метки совпали,- отлично, ГРМ в идеале. Осталось теперь проверить, правильно ли выставлен датчик коленвала.

Датчик положения коленвала на ВАЗ-2110 устанавливается в передней части двигателя, он считывает показания со звёздочки, которая устанавливается на шкиву. Эта звёздочка ставится на шпонку. И здесь есть несколько моментов, которые стоит проверить.

Так как шкив ставится на шпонку, то возможна такая ситуация, когда это посадочное место разобьётся и шкив будет установлен под другим углом, немного развёрнутым. Отсюда будет поступать неправильный сигнал на датчик коленвала, раньше или позже положенного, соответственно и зажигание будет производиться непонятно когда. Надо будет выставлять точнее разбитый шкив, либо поменять его вместе со шпонкой.

Другой проблемой может стать то, что датчик положения коленвала может находиться на слишком большом расстоянии от звёздочки шкива (может, датчик немного нестандартный, либо неправильно установленный), в таком случае сигнал будет поступать некорректный.

Это, пожалуй, и все причины, которые ведут к неисправности зажигания на ВАЗ.

Установка момента зажигания на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Момент зажигания – выставляется исключительно на карбюраторных автомобилях, в инжекторных системах впрыска данный момент уже не нужно устанавливать, потому что там всё датчиками определяется и если выходит из строя датчик отвечающий за зажигание (А это датчик положения коленвала) то машина уже никуда не поедет, что касаемо карбюраторных машин, то в них момент нужно настраивать и только тогда, когда трамблёр снимается, как его правильно настроить мы вам и расскажем в сегодняшней статье по ремонту автомобилей десятого семейства.

Примечание!
Для установки момента, нужно будет запастись всего лишь одним и очень важным инструментом: Это стробоскоп, его можно найти в любом автомагазине и стоят они относительно не большую цену, кроме него ещё гаечный ключ понадобиться, чтобы им отвернуть гайку крепящую трамблёр и после чего повернуть его не определённый градус!

Краткое содержание:

Когда нужно устанавливать момент зажигания?
Ещё раз повторимся, момент зажигания сбивается лишь при снятии трамблёра, если вы его не снимали и в систему зажигания не лазили, то и устанавливать ничего не нужно, признаки неверно установленного зажигания, это плохой (Слабый) разгон у автомобиля, а так же детонация (Это очень опасно для двигателя, что это такое, читайте в статье: «Подробный рассказ про детонацию на автомобилях»), большой расход топлива, быстрое нагревание и даже перегревание двигателя автомобиля и чёрный дым из выхлопной трубы при перегазовки.

Примечание!
Когда зажигание неверно отрегулировано или вообще сильно сбито, машина может кой как заводиться или не заводиться вообще, а если всё же заведётся, то работать будет очень плохо, почти глохнуть и двигатель трястись ко всему этому может!

Как установить момент зажигания на ВАЗ 2110-ВАЗ 2112?

Примечание!
Момент зажигания выстраивается обязательно на холостом ходу при вращении коленчатого вала 820-900 в минуту, а так же с отсоединённым шлангом который идёт от карбюратора и подсоединяется к вакуум-корректору (Данный шланг указан стрелкой), поэтому кроме оборотов и холостого хода, шланг тоже отсоединить не забудьте!

1. С помощью специального прибора, такого как стробоскоп зажигание установить не трудно, но некоторые умелые мастера это могут делать на слух, а это уже по сложнее и нужно время и как минимум 5 машин с правильно выставленным зажиганием, чтобы примерно понять какой звук должна издавать исправная машина с правильно выставленным зажиганием, в общем давайте приступим к работе, сперва берётся стробоскоп и его выводы подключаются к клемме плюс и минус АКБ (То есть от стробоскопа идёт три проводка, два из них с крокодильчиками чтобы специально к клемам аккумулятора зацепляться и один идёт на высоковольтный провод), после подключения останется один провод который на высоковольтный провод идёт, для его подключения, выньте наконечник высоковольтного провода из гнезда как это на фото ниже показано и после чего вставьте провод идущий от стробоскопа (Указан красной стрелкой) в освободившееся гнездо и высоковольтный провод на своё место поставьте.

2. Идём далее, теперь выньте резиновую заглушку из прорези в картере сцепления (Прорезь указана красной стрелкой и заглушки как вы видите в ней уже нет) и направьте в эту прорезь стробоскоп и заведите машину, пока она будет работать смотрите за меткой на маховике (Указана синей стрелкой) и за вырезом который указан жёлтой стрелкой, при работе двигателя включиться в работу и стробоскоп и своим миганием, он покажет вам где именно стоит эта метка в тот момент когда топливно-воздушная смесь в первом цилиндре двигателя воспламеняется, так вот когда двигатель будет заведён, стробоскоп начнёт работать и будет мигать очень быстро, метка же на маховике будет казаться неподвижной и при смещении трамблёра, она будет тоже двигаться, попытайтесь выставить её таким образом, чтобы она находилась между вырезом который указан жёлтой стрелкой и между первым делением который указан маленькой зелёной стрелкой (То есть в этих пределах метка маховика должна будет располагаться), тем самым вы отрегулируете зажигание и машина гораздо лучше станет ездить.

Примечание!
Чтобы сместить трамблёр, чтобы сместилась при этом метка маховика, нужно сделать следующее, ослабить верхнюю гайку крепления трамблёра и две нижних (Указаны стрелками) и после чего, трамблёр по чуть-чуть поворачивать и метка в этот момент по стробоскопу начнёт смещаться!

Дополнительный видео-ролик:
Более подробно узнать о том как отрегулировать зажигание в таких автомобилях как ВАЗ 2110, вы можете увидеть в ролике ниже, но только там взят за основу автомобиль ВАЗ 2109, но карбюраторные движки которые ставились на десятки и на девятки абсолютно идентичны, поэтому разницы как выставлять зажигания на этих автомобилях совершенно нет никакой.

Примечание!
Более углублённый процесс по регулировки зажигания, вы можете ещё в одном ролике просмотреть, который размещён точно так же, чуть ниже:

Midway777 › Блог › 🔧 Как выставлять зажигание на инжекторе 🚗 🚘

📹 Полезные видео по диагностике и ремонту прикреплены к статье 😉

Прошло практически полвека с тех времен, когда впервые с конвейера сошел автомобиль, оснащенный системой впрыска бензинового типа. В настоящее время выпуск таких машин увеличился в десять раз по сравнению с карбюраторными моделями.
Человек, который собирается приобрести современную машину, вероятнее всего станет владельцем автомобиля с бензиновым двигателем инжекторного типа. Именно поэтому умение настроить зажигание на инжекторе пригодится многим автомобилистам.

Рекомендуется к прочтению  Зажигание на Урал: электронное или механическое, различия, особенности установки. Электронное зажигание урал

Прежде чем приступить к работе, необходимо заранее позаботиться об инструментах, которые вам понадобятся для выполнения регулировки угла зажигания. Среди них:

• отвертки;
• набор ключей;
• тестер;
• ноутбук, на который установлена специальная программа, предназначенная для проведения диагностики моторов инжекторного типа.

Выставление зажигания на инжекторе

Как известно, инжектором транспортного средства управляет электроника, которая находится в подчинении бортового компьютера автомобиля. Первое, что необходимо сделать, — провести мониторинг своевременного подключения всех компонентов системы. Для осуществления такой проверки требуется включить зажигание. В этот момент должны быть слышны характерные звуки активации электрического бензонасоса, который начинает закачивать в себя топливо. Если этого не происходит, требуется проверить реле, отвечающее за работу насоса.

В случае если на панели приборов сигнализирует лампочка неисправности, нужно провести диагностику. Для этого понадобится ноутбук со специальным программным обеспечением, который подключается к бортовому компьютеру машины для поиска и анализа ошибок. Благодаря совместной работе данных устройств у автовладельца появляется возможность изучить все доступные параметры.

Можно переходить к запуску машины, если неполадки в функционировании силового агрегата на данном этапе не обнаружены. Теперь проверяется дроссельный узел: проводится визуальный осмотр состояния датчика, отвечающего за правильное положение дроссельной заслонки, а также идущих от него проводов. Если, по вашему мнению, все в порядке, включите зажигание, чтобы на этот раз удостоверится в исправности датчика с помощью тестера. Им проверяется напряжение бортовой сети и непосредственно самого датчика. При этом обратите внимание на степень открытия дросселя.
Полученные результаты остается сравнить с номинальными показателями, которые указываются в руководстве по эксплуатации и ремонту транспортного средства. Следует помнить, что нормальным напряжением датчика является величина, находящаяся в интервале 0,45–0,55 Вольт. Статья опубликована в сообществе Автомобильные истории. Что же касается напряжения бортовой сети, то оно должно превышать 12 Вольт, в то время как степень открытия дросселя должна составлять не более одного процента. В случае отклонений от этих показателей требуется настроить привод дросселя таким образом, чтобы он закрывал заслонку полностью.

После этого следует нажать на педаль акселератора до ее упора и замерить параметры узла в таком положении. Степень открытия дросселя должна быть не менее 90%, а напряжение датчика составлять приблизительно 4,5 Вольта. Возможно, понадобится регулировка дроссельного привода, если он открывается не полностью.
Выполнение следующего этапа заключается в настройке привода дросселя для достижения полного закрытия отверстия. Для этого отключается регулятор дополнительного потока воздуха, дроссель нужно выставить в полуоткрытое положение. В таком состоянии осуществляется регулировка дроссельного узла так, чтобы заслонка полностью закрывала отверстие.

Раннее и позднее зажигание

Позднее зажигание проявляется в поведении автомобиля ухудшением приемистости мотора. Это происходит потому, что горючая смесь до момента, когда поршень подходит к положению верхней мертвой точки, просто-напросто не успевает сгореть. Процесс горения при поздно выставленном зажигании продолжается и во время движения поршня вниз, что сопровождается повышенным нагревом выпускного коллектора.
Раннее зажигание также приводит к снижению мощностных способностей двигателя, так как воспламенение смеси осуществляется в то время, когда поршень еще не успевает достичь верхней мертвой точки. В данном случае давление расширяющихся газов создает противодействие движению поршневого элемента.

❗ Обратите внимание! Признаками раннего зажигания являются перегревы силового агрегата, детонация, появление черного дыма из выхлопной трубы. ❗

Если вы заметили малейшие отклонения в работе двигателя своего автомобиля, которые похожи на те, что были описаны выше, вероятнее всего, система зажигания требует более корректной регулировки.
Узнав, как выставлять зажигание на инжекторе, вы можете приступить к его настройке самостоятельно, вооружившись необходимым набором инструментов. Если же в вашем распоряжении нет достаточного времени для осуществления данной процедуры своими силами или если вы не уверены в том, что справитесь с поставленной задачей, можно доверить эту работу специалистам, отогнав свою машину в проверенный автомобильный сервис.
Так или иначе, закрывать глаза на некорректно выставленное на вашем автомобиле зажигание не рекомендуется, потому что функционирование силового агрегата в таком режиме может привести в недалеком будущем к еще большим проблемам, способным вызвать серьезные неисправности, для устранения которых понадобятся значительные средства и время.
Именно поэтому важно внимательно следить за состоянием своего личного транспорта, проверяя основные его узлы и агрегаты на исправность, и своевременно проводить все необходимые профилактические процедуры.

❗ Обратите внимание! Неправильно установленный угол опережения зажигания негативно влияет на такие показатели мотора автомобиля, как экономичность, мощность и устойчивость его работы. Поэтому следует понимать, насколько важна грамотная настройка данного узла. ❗
Подпишись на мой Блог!
Жми нравится и делись с друзьями, в Блоге много интересных записей и с каждым днём их становится больше, уверен тебе понравится!)))


Метки зажигания. Как правильно выставить зажигание на автомобиле

Правильно отрегулированный момент зажигания является одним из определяющих факторов корректной работы бензинового двигателя внутреннего сгорания. Даже незначительные нарушения его регулировки приводят к потере мощности силового агрегата, увеличению расхода топлива, перегреву, возникновению детонационных процессов.

В этой статье мы поговорим о том, что такое метки зажигания , зачем они нужны, и как по ним выставить правильный момент воспламенения горючей смеси на примере восьми- и шестнадцатиклапанного двигателей ВАЗ-2110. Кроме этого, мы рассмотрим понятие угла опережения и разберемся, как его отрегулировать.

Почему так важен момент

Возгорание топливно-воздушной смеси в камере сгорания ДВС должно происходить четко в конце такта сжатия перед достижением поршнем верхней мертвой точки. Если же воспламенение начнется раньше этого момента ( раннее зажигание ), давление газов будет противодействовать движению поршня, вызывая детонацию. При возгорании в верхней мертвой точке происходит обратное явление. Позднее зажигание характеризуется воспламенением смеси при увеличивающемся объеме камеры сгорания, что приводит к уменьшению мощности силового агрегата.

Что такое угол опережения зажигания

Оптимальный момент зажигания достигается путем регулирования времени его опережения. Эта величина характеризуется углом поворота коленчатого вала, при котором на свечу подается напряжение до того, как поршень окажется в верхней мертвой точке. Естественно, она не может быть постоянной.

Для того чтобы определить нужную величину угла опережения, необходимо брать в учет качество топлива, так как от него зависит время горения смеси, а также количество оборотов двигателя.

Как регулируется угол опережения

В инжекторных автомобилях ВАЗ-2110 настройка зажигания осуществляется электронным блоком управления. Он получает необходимую информацию с датчика положения коленчатого вала и на ее основании определяет момент, когда нужно подавать искру. Но так происходит лишь тогда, когда фазы газораспределения выставлены правильно. В противном случае все может происходить с точностью до наоборот.

Настройка угла опережения в карбюраторных двигателях также производится в автоматическом режиме. Для этого служит вакуум-корректор. Принцип его работы заключается в изменении угла опережения в зависимости от количества оборотов двигателя. Происходит это за счет разницы в давлении, возникающем под дроссельной заслонкой карбюратора, с которым корректор соединен трубкой.

Кроме этого, угол опережения регулируется и вручную путем вращения крышки распределителя зажигания в ту или иную сторону. Это своего рода грубая настройка, позволяющая подстроить двигатель под качество топлива.

Что такое метки и зачем они нужны

Для удобства регулировки газораспределительных фаз на каждом автомобильном двигателе есть соответствующие метки зажигания . Они наносятся на элементы привода газораспределительного механизма.

Установка зажигания по меткам заключается в правильном их совмещении. Вы спросите, зачем это нужно? Суть совмещения меток заключается в том, чтобы правильно выставить фазы газораспределения. Если этого не сделать, распредвал с коленвалом будут вращаться несинхронно, что приведет не только к сбоям в процессе воспламенения смеси, но и к разрушению самого двигателя.

Когда нужно выставление зажигания по меткам

Настройка зажигания по меткам необходима при замене:

  • ремня ГРМ (плановой или после обрыва);
  • шестерни распредвала, помпы, натяжного ролика;
  • шкива коленвала;
  • маховика.

Кроме того, проверка и настройка зажигания производится при возникновении проблем со своевременным воспламенением смеси. Чаще всего такие неполадки являются причиной растяжения ремня ГРМ, или «слизывания» его зубьев. Если ремень «перескочит» хоть на один зуб по отношению к метке, двигатель будет работать в аварийном режиме.

Восьмиклапанный «инжектор» ВАЗ: метки зажигания

Восьмиклапанный двигатель «десятки» отличается простотой своей конструкции. Метки зажигания у него расположены на шестерне распределительного вала, на шкиве коленвала, а также на венце маховика.

Все эти элементы вращающиеся, и для того, чтобы отрегулировать искрообразование, их нужно выставить в определенном порядке при положении поршней первого и четвертого цилиндров в верхней мертвой точке.

Метка на шестерне распредвала в виде прилива должна совпадать с выступом (планкой) на задней крышке привода ГРМ. Такая же отметина есть и на шкиве коленчатого вала. Она должна быть совмещена с маркировкой в виде точки на крышке масляного насоса.

На венце маховика также имеется риска. Ее можно увидеть, если вытащить резиновую крышечку, закрывающую смотровое окошко на кожухе коробки передач. Отметина на венце при правильно выставленном зажигании обязана совпадать с такой же меткой на КПП.

Проверяем и регулируем метки на инжекторном восьмиклапаннике

Для регулировки зажигания понадобятся следующие инструменты:

  • домкрат;
  • баллонный ключ;
  • ключ (головка) на 10;
  • ключ на 13;
  • ключ на 17;
  • ключ на 19;
  • большая шлицевая отвертка;
  • фонарик.

Также желательно привлечь помощника.

Порядок выполнения работ:

  1. Устанавливаем автомобиль на горизонтально ровной поверхности. Блокируем задние колеса.
  2. Баллонным ключом отворачиваем болты крепления правого колеса, поддомкрачиваем его. Выкручиваем болты полностью, снимаем колесо.
  3. Открываем капот, головкой на 10 откручиваем три болта, крепящих переднюю защитную крышку привода ГРМ. Снимаем ее.
  4. При помощи ключа на 13 отпускаем гайку натяжителя ремня генератора, снимаем ремень.
  5. Используя ключ на 19, откручиваем гайку крепления шкива генератора. Для этого потребуется помощник, задача которого заключается в том, чтобы удерживать педаль тормоза в салоне при включенной пятой передаче. Когда все это будет сделано, у вас появится возможность увидеть все метки зажигания ВАЗ- 2110.
  6. Прокручиваем переднее колесо так, чтобы прилив на шестерне распредвала четко совпал с выступом на задней крышке привода ГРМ. Когда они совместятся, берем фонарик и смотрим на положение метки на шкиве коленвала. Она должна указывать на контрольную точку, имеющуюся на крышке масляного насоса. Если и они совпали, не выпуская из рук фонарик, переходим к моторному отсеку и сравниваем положение риски на венце маховика. При правильно выставленном зажигании она также должна быть выровнена по метке, нанесенной на кожух КПП. В этом случае с фазами газораспределения все в порядке. Метки зажигания находятся на своих местах. Если же при совпадении отметин на распредвале и задней крышке, не совпадает прилив на шестерне коленвала с точкой на крышке масляного насоса, необходимо произвести регулировку.
  7. Ключом на 17 откручиваем ролик натяжителя ремня ГРМ. Снимаем ремень.
  8. Не трогая шестерни вала ГРМ, прокручиваем колесо до тех пор, пока метка на шкиве коленвала не совпадет с маркированной точкой.
  9. В смотровое окошко вставляем шлицевую отвертку таким образом, чтобы обездвижить маховик.
  10. Аккуратно, чтобы не сбить настройки, надеваем ремень на шестерню распредвала и шкив коленвала. Натягиваем ролик натяжителя и фиксируем его. Проверяем, не сбились ли метки. При необходимости повторяем процедуру.

Как по меткам выставить зажигание на шестнадцатиклапанном двигателе ВАЗ-2110

Для регулировки зажигания на «десяточном» инжекторном шестнадцатиклапаннике потребуются те же инструменты. Процесс настройки практически аналогичен, однако необходимо учитывать, что у этого силового агрегата не один, а два респределительных вала. Порядок работ следующий:

  1. Ставим машину на ровной площадке, блокируем колеса. Поддомкрачиваем ее со стороны переднего правого колеса. Снимаем колесо.
  2. В моторном отсеке демонтируем декоративную накладку на двигатель.
  3. Ключом на 10 откручиваем пять болтов, крепящих переднюю крышку привода ГРМ.
  4. Выше описанным способом демонтируем шкив коленвала.
  5. Сначала, прокручиваем колесо и сопоставляем метки на шестернях распредвалов с отметинами на верхней части задней крышки. Когда они совпадут, проверяем положение отметины на шкиве коленвала. Если она соответствует положению точки на крышке масляного насоса – с зажиганием все в порядке.
  6. Если же они не совпали, снимаем ремень ГРМ и проводим регулировку по выше описанному алгоритму для восьмиклапанника.

Особенности настройки зажигания в карбюраторном двигателе

Установка зажигания по меткам у карбюраторного двигателя осуществляется точно так же, как и у инжекторного восьмиклапанника. Единственное отличие – это необходимость ручной регулировки угла зажигания. В условиях станции техобслуживания она выполняется при помощи стробоскопа и тахометра.

  1. Поднимаем капот и отпускаем ключом три гайки, прижимающие крышку распределителя зажигания к корпусу.
  2. Прокручиваем крышку так, чтобы метка на ней совпала с «нулевой» риской на шкале корпуса.
  3. Запускаем двигатель, прогреваем его до рабочей температуры.
  4. Прокручиваем крышку по часовой стрелке до того момента, когда двигатель начнет выдавать максимальное количество оборотов. После этого проворачиваем ее на половину деления влево.
  5. Садимся за руль, разгоняем автомобиль до 60-70 км/час на 4 передаче. Давим педаль газа резко вниз, слушаем двигатель. Если при этом наблюдается устойчивая детонация (стучат пальцы) – мы имеем слишком раннее зажигание . Останавливаемся и проворачиваем крышку еще немного против часовой стрелки. При правильно выставленном угле зажигания, когда мы давим на газ, детонация должна продолжаться не более 2 секунд, после чего двигатель, набрав обороты, продолжает работать в штатном режиме.
  6. Добившись нужного результата, закручиваем гайки крышки.

Система зажигания на ВАЗ 2110

Она играет одну из ведущих ролей в систему управления двигателем. Эта технология нужна для того, чтобы воспламенять смесь воздуха и бензина в моторе. Достигается вспышка смеси за счет работы искры от свечи. Если возникли проблемы с этим элементом, его необходимо оперативно менять, поскольку иначе завести автомобиль вы не сумеете.

Элементы бесконтактной системы

  • Генератора;
  • Аккумуляторная батарея;
  • Штекерный разъем;
  • Датчик распределитель;
  • Выключатель зажигания;
  • Свечи;
  • Коммутатор;
  • Катушка зажигания.

Принцип работы устройства

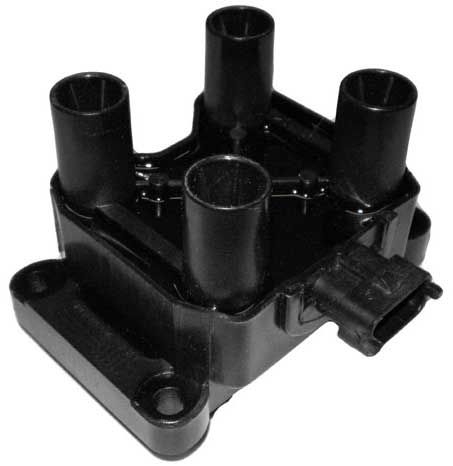

Вместо этого применяют модуль зажигания, состоящий из управляющей электроники высокой энергии и двух катушек. Преимущество новой системы в том, что она не нуждается в регулярной профилактике и обслуживании, поскольку подвижные элементы отсутствуют. Также проводить специальную регулировку системы не требуется. Причина кроется в наличии контроллера. Именно он отвечает за настройку и регулировку.

Двухконтурное зажигание на ВАЗ 2110

Работа системы основана на методике холостой искры. Суть двухконтурного зажигания на ВАЗ 2110 заключается в следующем:

  • Цилиндры, как известно, работают парно — первый с четвертым, третий со вторым и пр.;
  • Искра срабатывает одновременно в двух цилиндрах;
  • Рабочая искра зажигается в цилиндре, где идет сжатие топливно-воздушной смеси;
  • Холостая искра зажигается в цилиндре с тактом выпуска;
  • Поскольку ток на обмотках катушек постоянный, получается, что в первой свечи электроны двигаются от центрального электрода к боковому, а на второй свечи от бокового к центральному.

Во втором случае размер под ключ уменьшается до 16 миллиметров. Расстояние между электродами свечей при этом составляет примерно 1 миллиметр.

Мы уже отмечали, что контроллер отвечает за управление зажиганием. Для максимально эффективного управления он считывает следующие данные:

  • Температура охлаждающей жидкости;
  • Наличие детонации;
  • Текущая частота вращения коленвала и его положение в данный момент;
  • Нагрузка на двигатель (расход воздуха).

Специальный датчик позволяет системе понять, в каком положении находится коленвал. Именно он передает на контроллер соответствующую информацию . После этого рассчитывается, как и в какой последовательности сработают катушки модуля.

Изначально кажется, что система устроена невероятно сложно. Но при эксплуатации модуля все становится куда проще. Для ремонта или обслуживания этой системы не потребуется тратить много времени. Процедуры довольно легкая и может быть выполнена своими руками.

Работа бесконтактной системы зажигания

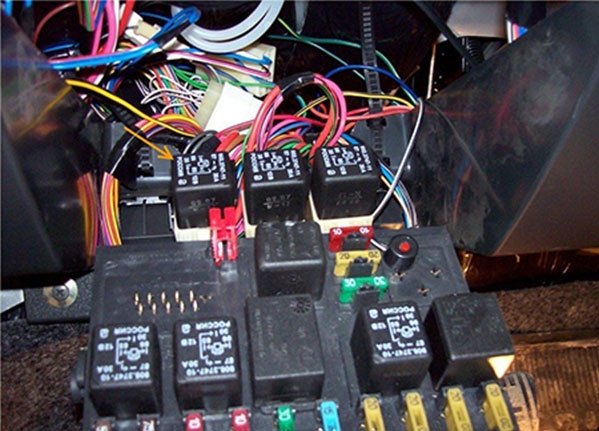

  1. Поворачивая ключ зажигания, ток от аккумулятора подается на монтажный блок.
  2. С него ток низкого напряжение переходит на катушки, стартер и другие электрозависимые приборы системы.
  3. Стартер начинает крутить двигатель. Одновременно с этим на транзисторный коммутатор поступает сигнал от датчика импульсов.
  4. Коммутатор прерывает ток на первичной обмотке катушки, что позволяет создать ток высокого напряжения уже на вторичной обмотке.
  5. Полученный ток идет на центральную клемму катушки и попадает на распределитель.
  6. В зависимости от того, в каком положении находится коленчатый вал, ток передается по проводкам высокого напряжения к соответствующей свечи.
  7. Из тока получается заряд искры, воспламеняющий топливно-воздушную смесь.

Проблемы со стартером

У многих владельцев ВАЗ 2110 возникала такая ситуация, когда не крутил стартер после вставки и проворачивания ключа. Они слышали характерные щелчки. Это говорит о том, что втягивающее реле не работает.

Но дело в том, что у «десятки» реле стартера, то есть зажигания, как таковое отсутствует. Вместо него работает втягивающее реле. На него подается плюсовой контакт от замка зажигания. Монтируют это реле на стартер. Оно имеет круглую форму и примерно в два раза меньше самого стартера.

Как выставить зажигание?

Обязательно следует проверить угол опережения . Это делается только на холостом ходу двигателя при частоте вращения коленчатого вала в пределах 820-900 оборотов.

Разобраться в том, как выставить зажигание на ВАЗ 2110 не сложно.

  1. Угол должен составлять от 0 плюс-минус 1 градус до верхней мертвой точки.
  2. Если неправильно установить угол, мотор будет перегреваться, но при этом не сможет выдавать полную мощность, расход топлива повысится. Не исключается вероятность детонации.
  3. Момент зажигания проверяется по риске на маховике и по шкале на лючке картера сцепления.
  4. Заглушка при этом должна находиться в вытянутом положении.
  5. Поршни от 1 и 4 цилиндра при совмещении риски (на маховике) и среднего деления (на шкале) устанавливаются в верхней мертвой точке.
  6. Одно деление на шкале равняется ровно 1 градусу поворота коленчатого вала.

Источник http://invrus.ru/stati/kak-pravilno-vystavit-zazhiganie-na-vaz.html

Источник http://avtoremont13.ru/otechestvennye/vaz/kak-vystavit-zazhiganie-na-vaz.html

Источник http://aklaypart.ru/remont/kak-vystavit-zazhiganie-na-vaz-2110.html

Добавить комментарий

Ваш адрес email не будет опубликован.

Похожие записи

Как устроена система зажигания, её назначение и принцип действия

Зажигание автомобиля – Система зажигания автомобиля: устройство и схемы Автомобильный мотор еще в первых своих модификациях представлял собой сложную конструкцию, состоящую из ряда систем, работающих воедино. Одним из основных компонентов любого бензинового мотора является система зажигания. Об ее устройстве, разновидностях и особенностях мы сегодня и поговорим. Система зажигания Система зажигания автомобиля представляет собой комплекс из […]

Система электрооборудования автомобиля

Для чего автомобилю свеча зажигания. Свеча зажигания Для чего служит свеча зажигания В статье будет приведена информация о свечах зажигания, о их маркировке, характеристиках, взаимозаменяемости и о том, как они работают. Также будут рассмотрены основные причины неисправностей связанные со свечами зажигания и методы их устранения. Свечам зажигания в машине стоит уделять особенное внимание, так как […]
