Как настроить зажигание на скутере

Опережение зажигания — это смещение на несколько градусов момента образования искры на свече зажигания до того, как поршень двигателя достигнет верхней мертвой точки (вмт). Горючая смесь топлива и воздуха при зажигании не взрывается мгновенно, как многие полагают, а горит, — для этого горения нужно какое-то время. Двигатель будет работать эффективнее и экономичнее, когда максимум давления от взрыва горящей топливной смеси наступает именно сразу после того, как поршень минует вмт, т.е. при начале движения поршня вниз. Для этого нужно воспламенить горючую смесь еще до подхода поршня к вмт. Опережение зажигания в электронных системах зажигания CDI — коммутаторах — современных скутеров, является не регулируемым, но полностью управляется электроникой. Но для проверки момента установки зажигания на некоторых современных моделях скутеров нанесены мерные риски.

Чтобы проверить опережение зажигания скутера нужен специальный прибор — стробоскоп. Такое устройство не входит в набор инструмента обычного скутера, и не следует считать его приобретение совсем необходимым — рядовой скутерист крайне редко будет им пользоваться.

Как работает стробоскоп. Стробоскоп — устройство, в котором вспыхивает яркий свет в момент «выстрела» искры в свече. Определяя стробоскопом момент зажигания во время работы двигателя мкутера (в момент зажигания вспыхивает свет), можно видеть мерные риски и определить, на своих ли они местах относительно друг друга. Такие риски находятся на маховике генератора скутера и ответные риски на корпусе рядом с маховиком. Но, далеко не на всех моделях скутеров есть эти риски, и поэтому в этом случае стробоскоп тут не поможет.

Так как опережение зажигания определяется для какого-то определенного значения оборотов коленвала, некоторые стробоскопы оборудованы датчиком частоты вращения — учитывайте это при покупке устройства, если оно вам всё-таки нужно. Если частота вращения коленвала не регламентируется, то это обычно означает, что проверка должна проводиться на холостом ходу двигателя. В этом случае в начале нужно выяснить, соответствуют ли обороты холостого хода регламентированным характеристикам скутера. Стробоскоп подключается в соответствии с рекомендациями его изготовителя. Обычный стробоскоп имеет три провода, из которых два — это питание, третий подключается к проводу свечи. Некоторые изготовители скутеров не рекомендуют или запрещают подключать питание стробоскопа к электросети самого скутера — иначе показания будут неверны; возможно это связано с небольшими скачками нагрузки на источник питания во время вспышки стробоскопа. Проверку проводят на прогретом двигателе.

Чтобы произвести проверку опережения зажигания скутера, нужно навести стробоскоп на риски синхронизации, — они должны полностью или почти полностью совпадать. В самом нежелательном случае риски на маховике находятся на значительном отдалении от ответных рисок на корпусе при вспышках стробоскопа, или не видны вовсе. Электронная система зажигания скутера при всех ее преимуществах является неудобной в том отношении, что рядовой владелец скутера не может ее проверить, поэтому при неправильном опережении зажигания скутера, поездка в мастерскую является единственно верным методом для выяснения причины. Детали системы зажигания недешёвые, поэтому их трудно заменять по принципу «А не поломано ли это?» Можно, конечно, попробовать заменять детали, если у кого-то из знакомых есть подобный скутер, детали которого можно использовать. Ловушки мегаполиса для начинающего на «табуретке»
Полезные советы скутеристу
Чертёж съёмника вариатора
‘Тревожный чемоданчик’ скутериста
Проблемы со скутером
Словарь технических терминов
Словарь скутериста
Степень сжатия, компрессия двигателя, и октановое число
Масло для двух- и четырехтактных двигателей
Маркировка шин, таблица индексов скорости и нагрузки шин
Опережение зажигания скутера
Схема простейшего коммутатора, без электронного опережения
Кавказский впрыск
Электроскутер ?
История скутера
Светодиодная подсветка на скутер
Шлем, очки и контактные линзы
Учебник по выживанию для мотоциклистов

Как настроить зажигание на скутере 4т 50 куб

Выставляем зажигание на скутере

Как правильно выставить зажигание на скутере

Прежде, чем браться за, чтобы выставить зажигание на скутере, следует понять, что происходит внутри двигателя. А то, может, человек ни разу и не заглядывал внутрь, а, если и смотрел, то не задумывался о самом процессе.

Что может свидетельствовать о том, что зажигание выставлено неправильно? Какого-то одного из следующих симптомов вполне достаточно, чтобы заподозрить неладное. Двигатель работает неровно, недобирает мощности, могут присутствовать так называемые хлопки, слишком сильно дымит, плохо набирает обороты. Правда, еще не факт, что виновато именно зажигание. В любом случае следует выкрутить свечу. Цвет торца изолятора, который непосредственно входит в цилиндр, в идеале должен быть песчаного цвета. Если же он черный, закопченный, то стоит заняться регулировкой зажигания. Хотя, возможно, и не оно виновато. Но надо же с чего-то начать поиск неправильной работы двигателя. Принципиальной разницы нет, регулировать зажигание в двигателе скутера, мопеда, мотоцикла, газонокосилки или бензопилы.

Процесс выставления зажигания не сложный, но ответственный. Зажигание может быть ранним – это в случае, если топливо-воздушная смесь поджигается свечой, когда поршень еще не дошел до верхней мертвой точки. Поршень движется вверх, а в него уже ударяет расширяющийся газ. Согласитесь, плохая ситуация. Зажигание может быть и поздним, это, когда поршень уже далековато отошел вниз от верхней мертвой точки. В таком случае смесь может загораться уже, проходя через выхлопные окна цилиндра. Тоже плохо – те самые «хлопки» или дым. Правильный момент для зажигания смеси, когда поршень лишь минимально сдвинулся вниз с верхней мертвой точки. Обычно, эта величина указывается в руководстве к технике и составляет от двух до четырех миллиметров. В зависимости от конструкции двигателя.

Зажигание может быть контактным и бесконтактным. Контактное установлено на старых моделях мотоциклов, мопедов, поэтому говорить о нем не будем. Кто интересуется, найдет в сети самостоятельно. На современных скутерах устанавливают бесконтактные и электронные системы.

Если в контактной системе прерывание тока осуществляется механически, путем замыкания-размыкания цепи, то в бесконтактной несколько другой принцип работы, хотя они и схожи. В любом случае, электрический ток низкого напряжения вырабатывается генератором. Когда ротор замыкает датчик, последний посылает сигнал на коммутатор. И тот начинает накапливать электрический ток в первичной обмотке. Благодаря электромагнитной индукции, во вторичной обмотке появляется ток с высоким напряжением, достаточным, для того, чтобы вызвать искру в свече зажигания. Смысл регулировки сводится к тому, чтобы искра появилась в нужный момент.

Для начала следует разобрать картер. Сделать пометку на картере и роторе в положении верхней мертвой точки поршня. А затем, прокручивая вал, дождаться, когда же появится искра. Естественно, в этот момент свеча должна быть выкручена. Делаем еще одну пометку на картере. Расстояние между двумя метками дает нам, так называемое, опережение зажигания. Ослабляем болты на статоре генератора и выставляем зажигание так, как это указано в техническом руководстве к скутеру.

Определить верхнюю мертвую точку поршня просто. В отверстие от выкрученной свечи вставляем палочку, щепочку, полоску плотного картона. И неторопливо вращаем вал. Палочка поднимается, опускается. Наивысший подъем и дает нам верхнюю мертвую точку. Аккуратно отмечаем ее карандашом. Если руководства по эксплуатации под руками нет, можно действовать по наитию. Выньте палочку и отметьте на ней черточку, расположенную в двух-трех миллиметрах выше прежней. Вставьте палочку снова в двигатель и открутите поршень на эти два-три миллиметра ниже. На это положение и устанавливайте появление искры.

Источник: Moto Scuter

Как на скутере выставить зажигание?

Нередко у владельцев скутеров возникает необходимость выставить зажигание. В этой статье мы расскажем о том, как правильно отрегулировать зажигание и в каких случаях эту процедуру стоит проводить.

Итак, что же может говорить о том, что зажигание на скутере настроено неправильно? Обычно о наличии проблем с зажиганием могут свидетельствовать следующие признаки:

— Троит двигатель, то есть работает нестабильно (слышны посторонние нехарактерные звуки, чувствуется вибрация, заметны плавающие обороты на холостом ходу);- Слышны хлопки в глушителе;- Падает мощность;- Скутер дымит больше, чем обычно;

— Двигатель плохо набирает обороты.

Если вы наблюдаете один или несколько из этих признаков, то стоит проверить работу системы зажигания. Для начала можно начать с проверки свечи зажигания. Как правило, внешний вид свечи может пролить свет на причины неправильной работы двигателя. Нужно обратить внимание на цвет торца изолятора, который входит в цилиндр. При нормальной работе зажигания он имеет песчаный оттенок. Если же торец изолятора черного цвета, то это говорит о том, что на нем присутствует копоть, а это повод разобраться, все ли в порядке с зажиганием.

Перед тем как подробнее рассмотреть процесс выставления зажигания, необходимо вкратце затронуть принцип работы самого зажигания. Собственно, нестабильная работа двигателя может наблюдаться при преждевременном и позднем зажигании. При преждевременном или раннем зажигании топливно-воздушная смесь воспламеняется свечой в тот момент, когда поршень еще не оказался в верхней мертвой точке. При позднем зажигании топливно-воздушная смесь поджигается, когда поршень практически опустился вниз, то есть смесь загорается и проходит сквозь выхлопные кольца цилиндра, что приводит к хлопкам и дыму из глушителя. Оптимальный же момент для зажигания – воспламенение топливно-воздушной смести происходит в момент начала движения поршня от мертвой точки вниз. Это вполне конкретная цифра, которая обычно указывается в инструкции по эксплуатации скутера. Как правило, величина сдвига поршня вниз, при котором возникает наилучший момент для зажигания, составляет от 2 до 4 мм.

Стоит отметить, что существует два типа зажигания – контактная и бесконтактная. Все они вырабатывают искру, но принцип работы у них разный. Контактное зажигание основано на механической системе прерываний. Однако данный тип зажигания считается устаревшим и на современной мототехнике практически не используется. На сегодняшний день большинство современных скутеров используют бесконтактную систему зажигания, которая основана на работе датчика, коммутатора, первичной и вторичной обмоток зажигания.

Для выставления зажигания на контактной системе первоначально нужно разобрать картер. Затем на контактной группе нужно выставить максимально допустимый зазор для полного круга вращения вала. Далее нужно установить поршень на расстояние от мертвой точки, указанное в инструкции по эксплуатации скутера. Потом следует ослабить крепление статора и отрегулировать его до положения замыкания контакта. Далее собираем картер в обратном порядке.

Чтобы выставить оптимальный момент для искры на скутере с бесконтактной системой зажигания, необходимо сначала разобрать картер. Затем нужно делать пометку на картере и роторе в положении верхней мертвой точки поршня. При этом свечу необходимо выкрутить. После чего необходимо, прокручивая вал, зафиксировать момент появления искры. Далее делаем еще одну пометку на картере. Таким образом, расстояние между двумя метками является очень важным параметром, который обычно называют опережением зажигания. Расстояние между двумя метками дает нам, так называемое, опережение зажигания. Теперь необходимо ослабить болты на статоре генератора и выставить зажигание на уровень, указанный в инструкции по эксплуатации скутера.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Home
Автогараж
Как Выставить Зажигание На Скутере 4т

Как Выставить Зажигание На Скутере 4т

Как выставить зажигание на 4т скутере? Механизм работы, предпосылки неисправности и настройка

Как выставить зажигание на 4т скутере? Задачи с зажиганием 4-хтактного мотора могут показаться по различными причинам, но они все приводят к одному результату — мотор перестаёт заводиться. Но отсутствие своевременной искры может быть не единственной предпосылкой того, что движок не заводится. Чтоб точно удостовериться в том, что конкретно зажигание является предпосылкой отказа мотора, нужно проверить все другие вероятные неисправности, которые могут препятствовать работе мотора, и убрать их. В системе зажигания могут показаться поломки, предпосылки которых могут появиться и со стороны механики, и со стороны электирки. При помощи обычных приёмов можно найти, заключается ли дело в механической неисправности, либо же повинна электронная компонента. В домашних критериях можно убрать всякую поломку в системе зажигания 4-хтактного мотора скутера.

Причины отказа 4-хтактного двигателя скутера

Если движок скутера не заводится, то предпосылки могут быть самые различные:

1. Отсутствует подача горючего в камеру сгорания.

2. Не отрегулирована подача воздуха.

3. Отсутствует компрессия. Прогоревшие и деформированные клапаны не обеспечивают сжатие. Предпосылкой отсутствия компрессии может стать некорректная сборка цилиндро-поршневой группы, также неисправность самого цилиндра.

4. Неисправен газораспределительный механизм, отвечающий за работу клапанов.

6. Искра зажигания не вырабатывается в процессе механической работы генератора.

Принцип работы зажигания на двигателе 4-хтактного скутера

Как выставить метки на 4т скутере. Или что делать если скутер плохо заводится

Всем привет… В этом видео покажу что делать если скутер плохо заводится… пожертвования …

Как выставить зажигание на 4т двигателе

Как выставить зажигание на 4т движке, Как настроить клапана на скутере, Я В КОНТАКТЕ- …

Зажигание на скутере 4т находится в зависимости от синхронности движения газораспределительного вала, размещенного в головке цилиндра, и магнето. На внешней стороне корпуса ротора имеется выступ, контактирующий при вращении с датчиком зажигания. В момент контакта появляется искра на свече. Ротор соединён с коленвалом. В момент появления искры коленвал и поршень находятся в последнем положении мёртвой точки. Как выставить зажигание на 4т скутере? Нужно, чтоб во время прохождения мёртвой точки положение газораспределительного вала соответствовало моменту воспламенения горючего в камере сгорания.

Приступая к регулировке зажигания

Перед тем как выставить зажигание на 4т скутере, нужно убедиться, что есть искра, и свеча исправна. Для этого нужно вывернуть последнюю, подсоединить её к кабелю зажигания и придавить железным корпусом к раме. При вращении ротора должна появляться отлично приметная искра, наличие которой свидетельствует об исправном функционировании генератора, также самой свечки.

Регулировка зажигания скутера 4т

Чтоб вращение ротора генератора и газораспределительного вала соответствовало подходящему циклу работы поршня, нужно выставить их положение по меткам. На корпусе магнето имеется маркер положения мёртвой точки цилиндра в виде буковкы «Т». Ротор можно выставить вручную, также это можно сделать с помощью кик-стартера. Положение газораспределительного вала определяется по меткам на звезде ГРМ. Три точки, нанесённые на звезду с наружной стороны, образуют равносторонний треугольник, верхушка которого должна быть ориентирована в последнее положение от поршня. Регулировка зажигания заключается в выставлении правильного положения звезды ГРМ.

Опережение зажигания

Как выставить зажигание на 4т скутере с опережением? Существует мировоззрение, что если сделать это, то увеличатся скорость и мощность мотора. В теории так оно и есть. Если искра в момент сжатия будет появляться некоторое время назад момента прохождения цилиндром мёртвой точки, это должно дать хотимый эффект. Но техно реализация таковой опции зажигания на скутере связана с переносом его выступа на корпусе ротора генератора. Существует метод, который является более обычным и неопасным, дающий определённый эффект. Можно на выступе зажигания сделать ступень. Для этого необходимо снять слой 0,5 мм с половины поверхности выступа. Ступень должна начинаться со стороны, которая первой контактирует с датчиком зажигания. Двойная искра, которая выходит в итоге, обеспечит более прогнозируемый запуск двигателя, также повысит возможность зажигания при воздействии неблагоприятных причин, связанных с погодными критериями и неверной опции подачи горючего и воздуха.

Как выставить зажигание на 4т скутере? Принцип работы, причины неисправности и настройка

Эксплуатация скутера и получение удовольствия от владения им доставляют массу положительных эмоций владельцу. Вообще, скутер это по истине уникальный мотороллер, который является практически универсальным транспортом. Скутер отлично подходит как для езды по городу, так и для поездок за его пределы. И все бы хорошо, но рано или поздно приходит момент, когда его приходиться ремонтировать и проводить обслуживание, чем мотоциклисты любят занимать гораздо меньше. Также, нередко приходиться регулировать и выставлять зажигание, чего правильно умеют делать немногие. Именно о том, как на скутере выставить зажигание, и пойдет речь в сегодняшней статье.

Сбитое зажигание, как причина отказа двигателя

Прежде всего, хотелось бы рассказать о том, что может стать причиной отказа четырехтактного двигателя скутера, и стоит ли винить в этом ненастроенное зажигание. Отвечая на этот вопрос, мы можем с уверенностью на сто процентов ответить, что неправильно настроенное или просто-напросто сбитое зажигание вполне может стать причиной отказа двигателя. Однако винить во всем сбитую систему зажигания рано, пока вы не проверите основные детали, влияющие на работоспособность двигателя. Поговорим о них подробнее.

Первое и, пожалуй, самое очевидное, это отсутствие топлива или засорение карбюратора. Прежде чем начать пытаться настроить зажигание, тщательно прочистите карбюратор и убедитесь, что топливо поступает в двигатель. Также, проверьте, что карбюратор обеспечивает достаточную подачу воздуха.

Второй, самой распространенной причиной, из-за которой двигатель отказывается запускаться, это неисправные свечи зажигания. Убедитесь, что используемые в скутере свечи зажигания не пробиты и имеют достаточно хорошую искру. Обычно помогает простая замена свечей.

Если же вы полностью убедились, что причин для того, чтобы двигатель не заводился больше нет, то можно копать глубже и искать проблему в неправильно настроенном зажигании. Давайте разбираться, как на скутере выставить зажигание.

Как на скутере выставить зажигание

О том, как выставить зажигание на 4т скутере спрашивают многие люди. На самом деле, данный процесс не так сложен, как кажется на первый взгляд, ведь все, что вам нужно это отвертка и метки. Для того, чтобы отрегулировать зажигание на скутере необходимо задать правильно положение звезды ГРМ. В нашей задаче нам будут помогать специальные метки, которые уже были выставлена производителем на заводе.

Обратите внимание на корпус магнето. На нем должна быть расположена специальная метка в виде буквы «Т». Именно эта метка и обозначает мертвую точку цилиндра (крайнее положение поршня в цилиндре, когда происходит его возвратно-поступательное движение). Ориентируясь на эту метку вам необходимо выставить ротор таким образом, чтобы метка на роторе совпала с меткой «Т» на корпусе магнето. Для этого небольшими усилиями прокручивайте кик-стартер или двигайте ротор вручную.

Затем, понадобится еще одна, последняя метка, находящаяся на звезде ГРМ. Данная метка представляет собой три отверстия или точки, которые обозначены с внешней стороны звезды ГРМ. Данные точки в следствии образуют треугольник, где одна из точек или отверстий является самой большой. После того, как вы отрегулируете зажигания, самое большое отверстие должны находиться вверху, а две другие точки находиться друг напротив друга в горизонтальном положении. Подробнее, о том, как выставить метку на скутере 4т, вы можете увидеть на видео ниже.

Зажигание на опережение

Некоторые мотоциклисты, которые разбираются в правильной настройке зажигания предпочитают настройку зажиганию на опережение. Если говорить об этом процессе проще, то при таком зажигании двигатель мотоцикла имеют чуть большую мощность и заводиться гораздо легче. Все дело в том, что при зажигании, настроенном на опережение, свеча зажигания выдает искру чуть-чуть раньше, чем поршень в цилиндре доходит до верхней мертвой точки. Таким образом, мы получаем небольшой прирост мощности и более простой запуск при плохих погодных условиях, например, во время холодов.

Отвечая на вопрос, как выставить зажигание на 4т скутере на опережение, мы можем сказать, что делается это не сложнее, чем обычная настройка. Если вы уже ознакомлены с тем, как выставить метки на скутере 4т и как настроить само зажигание, то у вас не возникнет трудностей. Все, что вам нужно, это не полностью соединить метки на роторе и корпусе магнето. Приблизительно полсантиметра хватит для того, чтобы получить зажигание на опережение.

На этом регулировка зажигания на скутере закончена. Как вы можете заметить, ничего трудного здесь нет, главное правильно соединить все метки.

— Троит двигатель, то есть работает нестабильно (слышны посторонние нехарактерные звуки, чувствуется вибрация, заметны плавающие обороты на холостом ходу);
— Слышны хлопки в глушителе;
— Падает мощность;
— Скутер дымит больше, чем обычно;
— Двигатель плохо набирает обороты.

Как выставить зажигание на мопеде Альфа: пошаговая инструкция с фото и видео

Стабильность и надёжность запуска двигателя мопеда «Альфа» зависит от нескольких факторов, среди которых правильно настроенное зажигание. Отсутствие проблем из-за неверно отстроенного узла гарантирует лёгкость управления транспортным средством в любое время года – оно заведётся при каждом кикстарте без лишних усилий. Настройка зажигания понадобится, если только мопед был приобретён совсем дёшево, и его требуется восстановить до рабочего состояния.

Система электрического оборудования (и, соответственно, подачи искры) состоит из таких элементов:

источника питания;
дополнительных приборов;
других узлов, потребляющих энергию.

Согласно заявлениям производителей, на мопедах «Альфа» не нужно настраивать зажигание после покупки нового транспортного средства, но на деле всё обстоит несколько иначе – условия перевозки, хранения накладывают свои проблемы. Скорее всего, придётся устранять последствия неправильной настройки зажигания – в транспорте типа «Альфа» подстроено по принципу слишком большого опережения. К тому же разборка мотора неизбежно влечёт за собой необходимость в настройке зажигания в обязательном порядке.

Надо лишь следовать инструкциям по разборке и сборке мопеда, чтобы достичь оптимального результата, который продержится до следующего демонтажа двигателя для профилактических работ или замены. Неуверенная работа двигателя во время движения причиняет не только дискомфорт, но и неприятности в виде повышенного аварийного риска на оживлённой трассе, где резкая остановка крайне опасна.

Признаки и причины неисправности мотора мопеда

Среди основных проявлений поломки системы зажигания являются такие факторы:

мопед заводится не с первого раза или не заводится вообще;
нужны большие усилия для запуска мотора;
наличие гари на свече;
лишние шумы при работе двигателя во время движения и простоя;
невозможность набрать достаточную скорость без усилия.
Правильная настройка зажигания позволяет исключить следующие проблемы в работе мопеда:
детонация топлива;
увеличен расход бензина;
понижение мощности на низких оборотах;
заметный стук не только при движении, но и при запущенном моторе без движения;
сильный нагрев мотора;
наличие хлопков.

Настройка своевременной подачи искры позволит также продлить работу поршневой системы и всего мотора вообще благодаря отсутствию скоплению бензина внутри мотора – не увеличивается нагар, приводящий к закоксованию и непригодности мотора вообще.

Неправильно выставленное зажигание связано с другими проблемами, среди которых находится и монтаж поршневой системы. Причинами выхода из строя зажигания мопеда являются:

неверно установленная катушка зажигания;
износ поршневой системы, который влечёт выпуск газов изнутри и попадание гари на другие компоненты;
физические повреждения транспортного средства вследствие падения или ДТП.

Следить за состоянием и правильностью подключения катушки зажигания необходимо постоянно, так как именно эта деталь повышает напряжение, давая искру в результате. Отсутствие достаточного напряжения препятствует образованию искры и запуску двигателя мопеда. Есть способ диагностики катушки зажигания, чтобы понять, что требует замены, а не только правильной настройки. Нужно взять тестер (мультиметр) для замера уровней. Стоит учитывать, что цифровой тестер предпочтительней, так как стрелка может не уловить малейших колебаний.

Щупы тестера требуется подключить к выводам катушки зажигания, а сам мультиметр перевести в режим измерения сопротивления. После этого понадобится подать напряжение. Показатель до 5 Ом считается нормой (но не ниже 0,5 Ом) – оптимальный уровень. Далее понадобится проделать всё с вторичной обмоткой:

один щуп подключается к выводу катушки (питающему);
второй надо присоединить к свечному колпачку;
на экране необходимо посмотреть значение.

Проверка катушки зажигания мультиметром

Нормой для вторичной обмотки является величина в два-три килоома. При несоответствии показателей названым выше понадобится замена катушки зажигания, а не только настройка соответствующей системы.

Видео о том, как проверить катушку зажигания на мопеде:

Подготовка к выставлению зажигания, необходимые инструменты

Начинать работу с мопедом необходимо с достаточно прогретым двигателем – если оставить транспортное средство остывать около двух часов после поездки или же дать ему отстояться до утра, если транспорт был загнан в гараж вечером, то надо поставить его на несколько минут с рабочим мотором на подставку. Среди остального стоит выполнить:

поставить мопед на ровной и устойчивой поверхности (асфальт или бетон);
зафиксировать транспорт на подставке, чтобы он никуда не сдвигался;
приготовить небольшую коробку для извлечённых деталей (если придётся делать что-то дополнительно). Лучший вариант – ячейки из ящика для инструментов, по которым всё можно рассортировать, исключив путаницу.

Для работы над мопедом понадобится несколько элементов:

набор инструментов, шедший в комплекте с мопедом;
инструкция, которая поставлялась вместе с транспортом – в ней расписаны основные моменты процедуры;
стробоскоп.

Если подобный вид ремонта мопеда выполняется впервые, рекомендуется привлечь помощь хотя бы одного человека, чтобы он мог подержать отдельные части транспорта или зафиксировать на фото/видео процесс. Материалы понадобятся в случае, если при сборке всего механизма обратно возникнут проблемы.

Весь процесс лучше всего проводить на улице в сухую погоду, но без ветра, чтобы песок не попал внутрь, из-за чего понадобилась бы дополнительная чистка. Внутри гаража или бокса процесс не будет безопасным из того, что понадобится запускать мотор. Инструкция по настройке зажигания будет полезной всем владельцем мопедов «Альфа», а также Honda, с которого была скопирована модель для производства в Китае и продажи по более низкой цене в других странах.

Начало настройки зажигания на мопеде

При помощи стробоскопа понадобится проверить наличие мерных рисок на синхронизации зажигания. Благодаря этому можно найти неполадки мопеда заранее, чтобы не разбирать его слишком сильно. От стробоскопа будут выходить два провода: первый подключается к источнику электропитания транспортного средства, другой надо подключить к свече (это провод индукции).

Стробоскоп с проводами

Для выполнения задачи надо прогреть мотор, а дальше:

запустить двигатель, чтобы получить искру (стробоскоп загорится);
свет, полученный от прибора, нужно направить туда, где находятся мерные риски;
если риски стоят ровно, то настраивать их не нужно. В противном случае потребуется выполнять другие операции, требующие большего количества времени.

Итог данной операции – снижение затрат в плане запчастей, которые могут не понадобиться. Если нет стробоскопа, одолжите его ненадолго у тех владельцев транспорта, у которых он есть, чтобы не тратиться на инструмент ради одного использования. Чтобы найти мерные риски, потребуется осмотреть маховик генератора вместе с кожухом маховика — они легко найдутся. Основная сложность заключается в нестандартном расположении меток на мопедах марки «Альфа». В остальном процесс не будет слишком сложным.

Видео о том, как правильно выставить метки и зажигание в целом:

Настройка угла опережения зажигания

Данную операцию понадобится осуществить, если риски не сопрягаются одна с другой. Рекомендуется использовать стробоскоп, у которого есть датчик для подсчёта оборотов коленвала. В случае отсутствия указанного элемента понадобится проверять пуск на холостом ходу мотора.

О том, как произвести быструю настройку карбюратора на мопеде, смотрите в видео:

Полная настройки зажигания осуществляется так:

разбирается картер, а на контактной группе устанавливается наибольший допустимый зазор для полного круга вращения вала;
поршень ставится в такое положение, которое совпадает с тем, что указано в инструкции к мопеду;
ослабляются крепления статора, происходит его настройка до того положения, когда проходит замыкание контакта.

Всё собирается в обратном порядке. Зажигание должно проходить либо синхронизировано, либо с небольшим опережением (но буквально на доли секунды). Преимущество последнего метода кроется в том, что искра получается немного раньше, чем поршень внутри цилиндра доходит до своей верхней мёртвой точки. Эта манипуляция даёт в результате невысокий прирост в мощности и более простой запуск мотора, что особенно актуально в регионах с перепадами температур и просто на холоде.

Полезные видео с пошаговыми инструкциями:

Как настроить зажигание на четырехтактном скутере. Как отрегулировать зажигание на скутере

Возможно, вы слышали когда-нибудь термин «опережение зажигания». Такая поломка очень часто встречалась на технике советского производства и достаточно быстро и успешно ликвидировалась. На современных скутерах такое явление редкость, но все же случается.

Опережение зажигания — что это?

Изначально следует определить, что такое опережение зажигания? Простыми словами – это банальное смещение момента искрообразования, причем достаточно будет даже нескольких градусов. Данное смещение происходит в момент до того, как поршень достигнет своей верхней мертвой точки (дальше ВМТ).

Наиболее эффективная работа двигателя скутера, а следовательно и максимальные показатели мощности определяются только тогда, когда максимальное давление в камере сгорания возникает в момент движения поршня вниз от ВМТ. Но чтобы это случилось, смесь должна воспламениться еще до того, как поршень дойдет до ВМТ, так как смесь в камере сгорания взрывается не сразу после подачи, а спустя некоторое время. Однако многие скутеристы все еще уверены, что взрыв смеси происходит сразу, хоть это и не так.

Важность момента зажигания.

Без правильного момента зажигания даже самый продвинутый скутер может превратиться в вялую черепаху, а часто и просто откажется ехать, это очевидно. Благо, современные скутеры оборудованы «умными» коммутаторами, которые тщательно следят за моментом искрообразования и весь процесс зажигания на скутере регулируется должным образом.

Не смотря на это, некоторые современные скутеры все же выходят из строя и отказываются адекватно работать по причине именно опережения зажигания. Многие из них оборудованы индикаторами момента зажигания в виде мерных рисок, при помощи которых можно этот самый момент контролировать.

Как определить момент зажигания.

В качестве инструмента для определения подобной неисправности, мастера в ремонтных мастерских используют специальное приспособление – стробоскоп. Приспособление достаточно редкое и в домашнем ремонтном чемоданчике скутериста его никогда не увидеть. Суть его в том, чтобы одновременно с моментом проскакивания искры на свече, подавать яркий световой сигнал. Таким образом, с легкостью можно определить правильность момента зажигания, однако в том случае, когда скутер оборудован вышеперечисленными индикаторами – рисками, находящимися на маховике генератора. Они сопоставляются с другими рисками на ответной части, например, на картере двигателя скутера. Очевидно, что для обычного скутериста подобный инструмент погоды не сделает и его приобретение абсолютно бессмысленная затея. Однако если вы занимаетесь ремонтом скутеров на профессиональном уровне, стробоскоп может вам пригодиться. При выборе, обратите внимание на наличие в комплекте с инструментом также специального датчика, который покажет вам частоту вращения двигателя. Без подобного датчика настройка момента зажигания может быть проблематичной.

Итак, вы купили стробоскоп, и, очевидно, знаете как его подключить. Если это все еще остается для вас загадкой, следуйте правилам, указанным далее:

Если стробоскоп не оборудован датчиком вращения коленвала скутера, измерения должны проводиться на холостом ходу, обороты которого должны быть известны. Для этого нужно проверить соответствие частоты вращения двигателя на холостом ходу регламентированным показателям.
Ознакомьтесь с инструкцией по использованию инструмента. Если таковой не имеется, переходим к пункту 3.
Стандартное подключение стробоскопа к сети скутера выполняется посредством трех проводов, один из которых должен быть подключен к проводу свечи, а два остальных — к положительному и отрицательному полюсам аккумулятора. Очень важно знать, что аккумулятор скутера в этом случае использовать нельзя, а в качестве источника питания должен использоваться сторонний аккумулятор, подготовленный заранее. Если использовать «родной» аккумулятор скутера, показатели стробоскопа могут значительно отклоняться и иметь погрешности, а значит и верить таким показателям уже нельзя.
Итак, стробоскоп уже подключен. Теперь необходимо завести двигатель скутера и прогреть его на указанных оборотах, после чего навести прибор на риски синхронизации. Если риски совпадают – проблем нет, зажигание настроено идеально. Если же рисок не видно или они расположены на отдаленном расстоянии друг от друга во время просвечивания стробоскопом, очевидно зажигание неисправно.

Как видите, определение момента зажигания на скутере достаточно кропотливый процесс, требующий специальных инструментов и определенных навыков, которых у обычного скутериста, как правило, нет. Следовательно, любая проблема с элементами зажигания скутера зачастую требует вмешательства профессионалов в ремонтной мастерской, где можно проверить каждый электроприбор, отвечающий за зажигание в отдельности, определить причину поломки и заменить именно ту деталь, которая вышла из строя. В домашних условиях сделать это максимально эффективно просто невозможно без наличия инструментов и навыков, как и было сказано ранее.

В общем сама процедура выставления зажигания не должна создать у вас трудностей! Потому как эта процедура соответственна как и у всех 4-х тактных устройств одна и таже.
При замене поршневой группы, после установки цилиндра в полость корпуса двигателя, стоит обращать внимание на прокладки находящиеся между цилиндром, и в данном случае между двигателем.
Прорывов воздуха не должно быть, так как излишки воздуха мешают работе двигателя, и иногда приводят к плачевным последствиям.
Затем как был установлен цилиндр, на то место где он и должен быть, вы должны установить другую(металлическую прокладку), затем установить на своё первоночальное место головку. При установке металлической прокладки на место, нужно предусмотреть чтоб цепь ГРМ (газо-распределительного механизма) не залегла на дно картера вашего двигателя! Во избежании такой оплошности можно перед каждым этапом постановки на свои места головки и цилиндра, удерживать проволокой цепь,или тем лучше, зафиксировать её к раме.

совет : при постановке головки обратно на своё место, нужно проверить состояние клапанов, как впусконого, так и выпускного.
Чаще всего прогарает выпускной клапан. Прогар происходит из-за того, что октановое число вашего бензина меньше чем-92.
Во избежании прогара клапана следует заливать бензин с октановым числом не менее-92

НО : не в коем случает не счищайте нагар с клапанов, возле канавок вокруг клапанов,а также по контуру клапана,так как это может повлиять на дальнейшею работоспособность вашего двигателя.

После визуального осмотра клапанов, и в некоторых случаях очистки нагара, и замены клапанов, Мы можем приступить к дальнейшему развитию событий правильной постановки зажигани в двигателе.
Цепь ГРМ — выводим из неподвижного состояния,и пропускаем её через головку,так-как сбоку имеется обшырное отверстие.
После постанки головки двигателя на своё место,мы приступаем к ответственному моменту.

Как правильно выставить зажигание?

Кажется мы установили все детали. А вот и нет! Сейчас мы устанавливаем распредвал на прежнее его положение в головке,для этого там существуют канавки под потшипники. Правильная установка распердвала,залог успеха как говорится.

Цепь ГРМ ту что мы фиксировали каждый из этапов,нужно правильно неподвижно зафиксировать на распердвале.
Но как это сделать,в этом нам и предстоит разобраться!

Как правильно установить цепь ГРМ на распредвал?

Прежде чем поставить цепь. Давайте разберемся!
Как правильно происходит работа двигателя 4-х тактного скутера.
При полном сжатии горючей смеси, в камере сгорания, поршень находится в ВМТ (верхней мёртвой точке) на свече зажигания проскакивает искра, котороя дает возможность воспламениться горючей смеси в камере сгорания.
Поршень должен находится в ВМТ , тогда только можно приступать к установке цепи ГРМ .
Но как точно узнать правильно ли я поставил поршень в ВТМ ?
На помощь нам придут метки которые нанесены на роторе , который находится справой стороны двигателя. На роторе нанесены различные метки, но нам нужна лишь метка «Т» .
Эта метка означает что поршень находится в ВМТ .

Продолжим нашу работу. Мы установили практически все детали.
Когда поршень находится в ВМТ и распредвал на своём месте, можно фиксировать цепь ГРМ .

Но не спешите! Чтобы правильно поставить цепь, ещё надо знать как сопоставить точки ВМТ и точки которые нанесены на Распредвал.

На распредвале имеются отверстия на звездочке сбоку, Отверстий должно быть три
2-ва отверстия малые и 1-но чуть больше .
Распердвал надо установить так чтобы точка с большим отверстием была на верху, перпендикулярно головке под углом 90 градусов .
А два малых отверстия должны находится паралельно корпусу головки. Тем самым точки будут напоминать тбукву «Т» только перевёрнутую, и отверстия которой должны быть видны нам сверху.
Теперь установим цепь на звёздочку распердвала.

Но : нужно учитывать чтобы точки не сдвинулись ни в одну сторону, с установленого нами распердвала и оставались на том месте как мы их установили.

Затем закрепим распердвал его алюминиевым копусом сверху, на корпусе которого есть 2-ва коромысла.
Закрепляем корпус распредвала, и сам распредвал, а также все части устройства, затяжными самозажимающимися гайками .

Ну вот в принципе и всё. Зажигание мы с вами установили. Все болты и фиксирующие других элементов вы сможете на своё место установить сами.

Вы спросите,почему я не описал способ разбора всех диталей входящих в состав ГРМ и выставления зажигания? Ответ прост, разобрать все смогут!

Следующие статьи о выставлении клапанов и прочего-прочего будут опубликованы.

ПОНРАВИЛСЯ МАТЕРИАЛ? РАССКАЖИ ДРУЗЬЯМ, ДЛЯ ЭТОГО ЕСТЬ КНОПОЧКИ СОЦ.СЕТЕЙ СЛЕВА СТРАНИЦЫ САЙТА, ПОМОГИ САЙТУ В РАЗВИТИИ, ВЕДЬ ОН РАБОТАЕТ ДЛЯ ЛЮДЕЙ, НЕ ИМЕЕТ НИКАКОЙ КОММЕРЧЕСКОЙ ВЫГОДЫ
ЕСЛИ КОПИРУЕТЕ МАТЕРИАЛЫ, ПОЖАЛУЙСТА УКАЗЫВАЙТЕ ССЫЛКУ НА НАШ САЙТ
(), УВАЖАЙТЕ ЧУЖОЙ ТРУД. СПАСИБО ЗА ПОНИМАНИЕ

Теги: Загрузить, скачать — СКУТЕРЫ(ВСЕ МОДЕЛИ), Как выставить зажигание на 4-х тактном двигателе бесплатно.

На 4т скутере? Проблемы с зажиганием 4-хтактного двигателя могут появиться по разными причинам, но все они приводят к одному результату — мотор перестаёт заводиться. Но отсутствие своевременной искры может быть не единственной причиной того, что двигатель не заводится. Чтобы точно удостовериться в том, что именно зажигание является причиной отказа мотора, необходимо проверить все другие возможные неисправности, которые могут препятствовать работе двигателя, и устранить их. В системе зажигания могут появиться поломки, причины которых могут возникнуть и со стороны механики, и со стороны электирки. С помощью простых приёмов можно определить, заключается ли дело в механической неисправности, или же виновата электрическая компонента. В домашних условиях можно устранить любую поломку в системе зажигания 4-хтактного двигателя скутера.

Причины отказа 4-хтактного двигателя скутера

Если двигатель то причины могут быть самые разные:
1. Отсутствует подача топлива в камеру сгорания.
2. Не отрегулирована подача воздуха.
3. Отсутствует компрессия. Прогоревшие и деформированные клапаны не обеспечивают сжатие. Причиной отсутствия компрессии может стать неправильная сборка а также неисправность самого цилиндра.
4. Неисправен отвечающий за работу клапанов.
5. Неисправна
6. Искра зажигания не вырабатывается в процессе механической работы генератора.

Принцип работы зажигания на двигателе 4-хтактного скутера

Зажигание на скутере 4т зависит от синхронности движения газораспределительного вала, расположенного в головке цилиндра, и магнето. На наружной стороне корпуса ротора имеется выступ, контактирующий при вращении с датчиком зажигания. В момент контакта возникает искра на свече. Ротор соединён с коленвалом. В момент возникновения искры коленвал и поршень находятся в крайнем положении мёртвой точки. Как выставить зажигание на 4т скутере? Необходимо, чтобы во время прохождения мёртвой точки положение газораспределительного вала соответствовало моменту воспламенения топлива в камере сгорания.

Приступая к регулировке зажигания

Перед тем как выставить зажигание на 4т скутере, необходимо убедиться, что есть искра, и свеча исправна. Для этого надо выкрутить последнюю, подсоединить её к кабелю зажигания и прижать металлическим корпусом к раме. При вращении ротора должна возникать хорошо заметная искра, наличие которой свидетельствует об исправном функционировании генератора, а также самой свечи.

скутера 4т

Чтобы вращение ротора генератора и газораспределительного вала соответствовало нужному циклу работы поршня, необходимо выставить их положение по меткам. На корпусе магнето имеется маркер положения мёртвой точки цилиндра в виде буквы «Т». Ротор можно выставить вручную, также это можно сделать при помощи кик-стартера. Положение газораспределительного вала определяется по меткам на звезде ГРМ. Три точки, нанесённые на звезду с внешней стороны, образуют вершина которого должна быть направлена в крайнее положение от поршня. Регулировка зажигания заключается в выставлении правильного положения звезды ГРМ.

Опережение зажигания

Как выставить зажигание на 4т скутере с опережением? Существует мнение, что если сделать это, то увеличатся скорость и мощность мотора. В теории так оно и есть. Если искра в момент сжатия будет возникать чуть раньше момента прохождения цилиндром мёртвой точки, это должно дать желаемый эффект. Но техническая реализация такой настройки зажигания на скутере связана с переносом его выступа на корпусе ротора генератора. Существует способ, который является более простым и безопасным, дающий определённый эффект. Можно на выступе зажигания сделать ступеньку. Для этого нужно снять слой 0,5 мм с половины поверхности выступа. Ступенька должна начинаться со стороны, которая первой контактирует с датчиком зажигания. Двойная искра, которая получается в результате, обеспечит более предсказуемый запуск двигателя, а также повысит вероятность зажигания при воздействии неблагоприятных факторов, связанных с погодными условиями и неправильной настройки подачи топлива и воздуха.

Как выставить зажигание на скутере, мопеде и мотоблоке?

Как выставить зажигание на скутере и выяснить, верно ли оно работает? Что делать, если вы решили его отрегулировать? Ответы на эти и многие другие вопросы, связанные с зажиганием у скутеров, мотоблоков, также мопедов можно будет выяснить, прочитав последующую статью.

Что же такое зажигание, и как оно работает?

Итак, начинаем получать ответы. Система зажигания в скутере отвечает за правильную работу его мотора и подходящий момент воспламенения консистенции горючего с воздухом. Нужные пропорции этих компонент обеспечиваются в карбюраторе, а потом горючий состав попадет в цилиндр. В момент наибольшей степени сжатия на свечу подается искра, которая и воспламеняет смесь. Напряжение искры в неких движках добивается 40 тыщ вольт.

Обеспечением всего этого как раз и занимается система зажигания скутера, похожий принцип работы она имеет в мопеде, мотоблоке и любом другом механическом тс с бензиновым двигателем. Результатом её правильной работы являются такие характеристики, как резвый набор оборотов мотора, обычный уровень выделения выхлопных газов из трубы и отсутствие подозрительных хлопков.

Если вдруг после ремонта вы садитесь на собственного «железного коня», а он почему-либо уже не скачет с той былой прытью, присущей ему, стоит проверить свечки. Они обязаны иметь светло-коричневый нагар. Если свечки имеют чёрный, смолянистый, мощный слой, это нехороший символ, вообщем, хоть какое отклонение от нормы может быть свидетельством неисправности системы зажигания.

Читайте

Верным признаком плохо отрегулированного механизма является также неспешный набор оборотов мотора, выстрелы выхлопной трубы , завышенная кучность дыма. Во время движения могут наблюдаться рывки и неравномерное ускорение при наборе скорости. Хоть какой из этих признаков либо композиция из нескольких является прямым показателем неисправности функционирования системы зажигания, эту делему в большинстве случаев решают её регулировкой.

Как выставить зажигание на скутере – контактная система

Сейчас мы узнаем, как выставить зажигание на мопеде, мотоблоке либо скутере. Схема действий зависит от типа системы создания искры, известно, что их бывает только две – контактная и бесконтактная (контактно-транзисторная). Их главное отличие заключается в механизме работы. Во всех старенькых моделях скутеров, мопедов и мотоблоков ставилось контактное зажигание . В настоящее время в большинстве своём используется второй вариант, так как он более совершенный и надёжнее в десятки раз.

Как выставить зажигание на 4т двигателе

Как выставить зажигание на 4т двигателе, Как настроить клапана на скутере , Я В КОНТАКТЕ- .

Как настроить клапана на скутере

Для тех кто хочет меня поддержать: 5355-5711-8360-4115 Георгиевский Станислав.

Читайте

В основе контактного зажигания положена механическая система прерываний. В замкнутом состоянии ток низкого напряжения идёт по первичной цепи. При размыкании контакта в системе вторичной обмотки под действием электромагнитной индукции происходит бросок тока с большим напряжением, дальше с ним работает блок-распределитель. Отличное от нормы зажигание может быть раннее или позднее. Выставляется оно на трамблере, это устройство сочетает в себе размыкатель и распределитель. Чаще всего устанавливают эту деталь на картере, но могут быть другие специфики сборки, нужно смотреть инструкцию по устройству и эксплуатации транспорта. Порядок же регулировки следующий:

Предварительно разобрав картер, на контактной группе выставляем максимально допустимый зазор для полного круга вращения вала.
Далее устанавливаем поршень в положение, расстояние которого от мертвой точки двигателя соответствует технической документации.
Теперь ослабляем крепление статора и регулируем его до положения замыкания контакта.
Теперь ставим все детали на место и любуемся результатом.

Регулируем бесконтактную систему зажигания

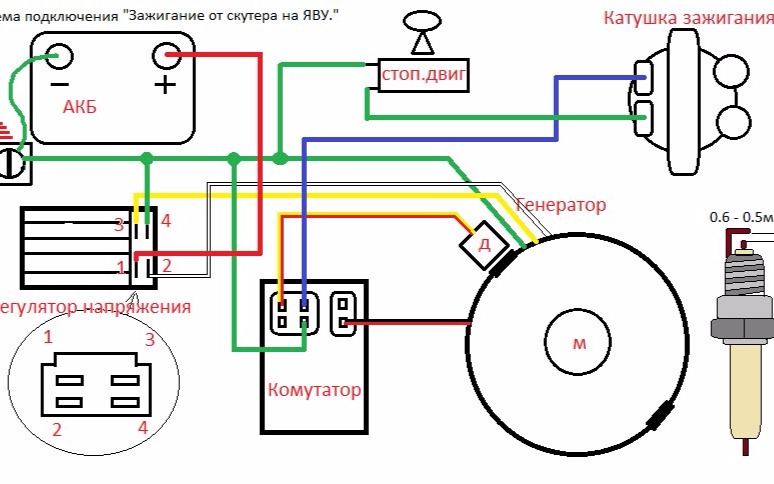

Бесконтактная система работает посредством датчика, коммутатора, первичной и вторичной обмоток зажигания. Когда ротор с магнитом замыкает датчик, он посылает сигнал коммутатору, который, в свою очередь, начинает накапливать ток из генератора и передавать его в первичную обмотку. Во вторичной обмотке зажигания в этот момент появляется высокое напряжение. Его цель – разжечь искру. При наличии неисправностей, перечисленных выше, регулировка проводится простым совмещением меток картера и зажигания, для этого следует снять крышку клапанов. Дальнейшие действия таковы:

Разбираем картер в соответствии с техническим описанием для вашего авто.
На роторе и картере в положении мёртвой точки двигателя делается пометка в удобном для обзора месте.
Вращая коленчатый вал, добиваемся искры, делаем отметину на картере относительно метки, сделанной на нём в МТД. Разница между этим метками на картере и есть опережение зажигания.
Разжимаем крепежные болты статора и выставляем угол опережения, соответствующий технической документации.

Важно проследить, чтобы два из трех отверстий шестерни под цепь были на уровне цилиндра, а оставшееся – над плоскостью, в которой находится цилиндр и упомянутые дырки.

Установка зажигания на скутере. Как выставить зажигание на скутере

Опережение зажигания — что это?

Важность момента зажигания.

Как определить момент зажигания.

Если стробоскоп не оборудован датчиком вращения коленвала скутера, измерения должны проводиться на холостом ходу, обороты которого должны быть известны. Для этого нужно проверить соответствие частоты вращения двигателя на холостом ходу регламентированным показателям.
Ознакомьтесь с инструкцией по использованию инструмента. Если таковой не имеется, переходим к пункту 3.
Стандартное подключение стробоскопа к сети скутера выполняется посредством трех проводов, один из которых должен быть подключен к проводу свечи, а два остальных — к положительному и отрицательному полюсам аккумулятора. Очень важно знать, что аккумулятор скутера в этом случае использовать нельзя, а в качестве источника питания должен использоваться сторонний аккумулятор, подготовленный заранее. Если использовать «родной» аккумулятор скутера, показатели стробоскопа могут значительно отклоняться и иметь погрешности, а значит и верить таким показателям уже нельзя.
Итак, стробоскоп уже подключен. Теперь необходимо завести двигатель скутера и прогреть его на указанных оборотах, после чего навести прибор на риски синхронизации. Если риски совпадают – проблем нет, зажигание настроено идеально. Если же рисок не видно или они расположены на отдаленном расстоянии друг от друга во время просвечивания стробоскопом, очевидно зажигание неисправно.

На мопеде альфа надежная система зажигания, но и она может сломаться, не стоит откладывать эту поломку и ездить на неисправном мопеде. Нужно просто попробовать выставить зажигание. Зажигание можно выставить самостоятельно, если у вас есть спец-инструменты и минимальные умения (навыки). Если этого нет, то лучше всего стоит обратиться к специалистам.

Какие признаки могут быть?

Медленный запуск.
Полное отсутствие запуска мотора.

Что понадобится для настройки зажигания мопеда?

Основной набор инструментов.
Стробоскоп.
Инструкция по эксплуатации мопеда.

Стробоскоп. Подключение стробоскопа.

Стробоскопом нужно проверить, есть ли риски на синхронизацию зажигания.
Чтобы проверить синхронность рисок на системе, нужно прогреть двигатель мопеда. После этого подключаем стробоскоп. От стробоскопа отходят 2 провода, 1-ый нужно подключить к электропитанию мопеда, а 2-ой (провод индукции) подключается к свече. При пуске на свече появится искра, свет стробоскопа покажет об этом. Этот появившийся свет нужно направить на расположение мерных рисок и посмотреть как они расположены к друг другу. Если риски стоят ровно, то дальнейшая регулировка не нужна. Если мерные риски не одновременно соприкасаются друг к другу, то нужна регулировка угла опережения зажигания. Для этого в первую очередь стоит изучить документацию к вашему мопеду. Для того чтобы найти расположение мерных рисок, нужно внимательно осмотреть маховик генератора и кожух маховика.

Для работы нужен стробоскоп, который оснащен датчиком подсчета оборотов каленного вала. Такую проверку необходимо проводить на холостом ходу двигателя (ход должен работать точно). Результат проверки должен выявить положение мерных рисок, при котором зажигание будет работать идеально. Как только такое положение будет найдено, его будет нужно выставить.
Основной трудностью настройки зажигания на китайском мопеде является, нетипичное расположение отметок по которым нужно его регулировать.

Как правильно выставить зажигание на скутере

Как выставить зажигание на скутере, мопеде и мотоблоке?

Что же такое зажигание, и как оно работает?

Читайте

Как выставить зажигание на скутере – контактная система

Как выставить зажигание на 4т двигателе

Как выставить зажигание на 4т двигателе, Как настроить клапана на скутере , Я В КОНТАКТЕ- .

Как настроить клапана на скутере

Для тех кто хочет меня поддержать: 5355-5711-8360-4115 Георгиевский Станислав.

Читайте

Предварительно разобрав картер, на контактной группе выставляем максимально допустимый зазор для полного круга вращения вала.
Далее устанавливаем поршень в положение, расстояние которого от мертвой точки двигателя соответствует технической документации.
Теперь ослабляем крепление статора и регулируем его до положения замыкания контакта.
Теперь ставим все детали на место и любуемся результатом.

Регулируем бесконтактную систему зажигания

Разбираем картер в соответствии с техническим описанием для вашего авто.
На роторе и картере в положении мёртвой точки двигателя делается пометка в удобном для обзора месте.
Вращая коленчатый вал, добиваемся искры, делаем отметину на картере относительно метки, сделанной на нём в МТД. Разница между этим метками на картере и есть опережение зажигания.
Разжимаем крепежные болты статора и выставляем угол опережения, соответствующий технической документации.
