Система зажигания

Систему зажигания, которая обеспечивает работу двигателя, придется рассмотреть в этом разделе, хотя она и является составной частью «Электрооборудования автомобиля».

Когда мы изучали рабочий цикл двигателя, было отмечено, что в самом конце такта сжатия рабочую смесь необходимо поджечь. Это означает, что между электродами свечи зажигания в этот момент должна проскочить высоковольтная искра.

Система зажигания предназначена для создания тока высокого напряжения и распределения его по свечам цилиндров. Импульс тока высокого напряжения подается на свечи в строго определенный момент времени, который меняется в зависимости от частоты вращения коленчатого вала и нагрузки на двигатель.

На автомобилях прежних лет выпуска устанавливалась контактная или бесконтактная система зажигания. В современном автомобиле с системой впрыска топлива система зажигания является частью комплексной электронной системы управления двигателем.

Контактная система зажигания

Источники электрического тока (аккумуляторная батарея и генератор, подробный разговор о которых будет в разделе «Электрооборудование автомобиля») вырабатывают ток низкого напряжения. Они «выдают» в бортовую электрическую сеть автомобиля 12–14 вольт. Для возникновения искры между электродами свечи на них необходимо подать 18–20 тысяч вольт! Поэтому в системе зажигания имеются две электрические цепи – низкого и высокого напряжения (рис. 21). Контактная система зажигания состоит из (рис. 21):

прерывателя тока низкого напряжения;

распределителя тока высокого напряжения;

центробежного регулятора опережения зажигания;

вакуумного регулятора опережения зажигания;

проводов низкого и высокого напряжения;

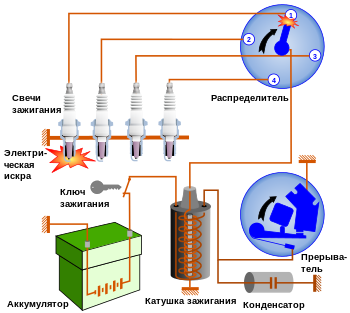

Катушка зажигания (рис. 21)предназначена для преобразования тока низкого напряжения в ток высокого напряжения. Как и большинство приборов системы зажигания, она располагается в моторном отсеке автомобиля.

а) электрическая цепь низкого напряжения: 1 «масса» автомобиля; 2 – аккумуляторная батарея; 3 – контакты замка зажигания; 4 – катушка зажигания; 5 – первичная обмотка (низкого напряжения); 6 – конденсатор; 7 – подвижный контакт прерывателя; 8 – неподвижный контакт прерывателя; 9 – кулачок прерывателя; 10 – молоточек контактов

б) электрическая цепь высокого напряжения: 1 катушка зажигания; 2 – вторичная обмотка (высокого напряжения); 3 – высоковольтный провод катушки зажигания; 4 – крышка распределителя тока высокого напряжения; 5 – высоковольтные провода свечей зажигания; 6 – свечи зажигания; 7 – распределитель тока высокого напряжения («бегунок»); 8 – резистор; 9 – центральный контакт распределителя; 10 – боковые контакты крышки

Рис. 21. Контактная система зажигания

Принцип работы катушки зажигания очень прост и знаком из школьного курса физики. Когда по обмотке низкого напряжения протекает электрический ток, вокруг нее создается магнитное поле. Если прервать ток в этой обмотке, то исчезающее магнитное поле индуцирует ток уже в другой обмотке (высокого напряжения).

За счет разницы в количестве витков обмоток катушки, из 12-ти вольт мы получаем необходимые нам 20 тысяч вольт! Цифра весьма впечатляющая, но это как раз то напряжение, которое в состоянии пробить воздушное пространство (около миллиметра) между электродами свечи зажигания.

Если кто из вас, испугавшись этой цифры, решил вообще не дотрагиваться до чего-либо электрического в машине, то напрасно.

«Убивает не напряжение, а ток» – известное выражение у электриков, как нельзя лучше подходит к ситуации с электричеством в автомобиле.

В системе зажигания очень малые токи, поэтому, если вы и дотронетесь до проводов или приборов системы, то будет лишь несколько «неприятно», но не более того. Да и произойдет это только, если вы стоите босиком (или в мокрой обуви) на сырой земле или если одна рука на «массе», а другая на тех самых 20000 В.

Прерыватель тока низкого напряжения (контакты прерывателя – рис. 21) нужен для того, чтобы размыкать ток в цепи низкого напряжения. При этом во вторичной обмотке катушки зажигания индуцируется ток высокого напряжения, который затем поступает на центральный контакт распределителя.

Контакты прерывателя находятся под крышкой распределителя зажигания. Пластинчатая пружина подвижного контакта постоянно прижимает его к неподвижному контакту. Размыкаются они лишь на короткий срок, когда набегающий кулачок приводного валика прерывателя-распределителя надавит на молоточек подвижного контакта.

Параллельно контактам включен конденсатор, который необходим для того, чтобы контакты не обгорали в момент размыкания. Во время отрыва подвижного контакта от неподвижного между ними хочет проскочить мощная искра, но конденсатор поглощает в себя большую часть электрического разряда и искрение уменьшается до незначительного.

Но это только половина полезной работы конденсатора. Он еще участвует и в увеличении напряжения во вторичной обмотке катушки зажигания. Когда контакты прерывателя полностью размыкаются, конденсатор разряжается, создавая обратный ток в цепи низкого напряжения, и тем самым, ускоряет исчезновение магнитного поля. А чем быстрее исчезает это поле, тем больший ток возникает в цепи высокого напряжения.

«Зачем такой длинный разговор о такой маленькой штучке в такой большой машине?» – спросите вы.

Так вот учтите, при выходе конденсатора из строя двигатель работать не будет! Напряжение во вторичной цепи получится недостаточно большим для того, чтобы пробить воздушную преграду между электродами свечи зажигания. Может быть, иногда, слабая искорка и будет проскакивать, но нам нужна достаточно «горячая» и стабильная искра, которая гарантированно воспламенит рабочую смесь и обеспечит нормальный процесс ее сгорания. А для этого, как раз и необходимы те самые «страшные» 20 тысяч вольт, в «приготовлении» которых участвует и конденсатор тоже.

Прерыватель тока низкого напряжения и распределитель высокого напряжения расположены в одном корпусе и имеют привод от коленчатого вала двигателя.

Часто водители называют этот узел коротко – «прерыватель-распределитель» (или еще короче – «трамблер»).

Крышка распределителя и распределитель (ротор) тока высокого напряжения (рис. 21 и 22) предназначены для распределения тока высокого напряжения по свечам цилиндров двигателя.

Рис. 22. Прерыватель-распределитель: 1 диафрагма вакуумного регулятора; 2 – корпус вакуумного регулятора; 3 – тяга; 4 – опорная пластина; 5 – ротор распределителя («бегунок»); 6 – боковой контакт крышки; 7 – центральный контакт крышки; 8 – контактный уголек; 9 – резистор; 10 – наружный контакт пластины ротора; 11 – крышка распределителя; 12 – пластина центробежного регулятора; 13 – кулачок прерывателя; 14 – грузик; 15 – контактная группа; 16 – подвижная пластина прерывателя; 17 – винт крепления контактной группы; 18 – паз для регулировки зазоров в контактах; 19 – конденсатор; 20 – корпус прерывателя-распределителя; 21 – приводной валик; 22 – фильц для смазки кулачка

После того, как в катушке зажигания образовался ток высокого напряжения, он попадает (по высоковольтному проводу) на центральный контакт крышки распределителя, а затем через подпружиненный контактный уголек на пластину ротора.

Во время вращения ротора ток через небольшой воздушный зазор «соскакивает» с его пластины на боковые контакты крышки. Далее, через высоковольтные провода импульс тока высокого напряжения попадает к свечам зажигания.

Боковые контакты крышки распределителя пронумерованы и соединены высоковольтными проводами со свечами цилиндров в строго определенной последовательности.

Таким образом, устанавливается «порядок работы цилиндров», который выражается рядом цифр.

Как правило, для четырехцилиндровых двигателей применяется порядок работы: 1–3–4–2. Это означает, что после воспламенения рабочей смеси в первом цилиндре, следующий «взрыв» произойдет в третьем, потом в четвертом и, наконец, во втором цилиндре. Такой порядок работы цилиндров установлен для равномерного распределения нагрузки на коленчатый вал двигателя.

Подача высокого напряжения на электроды свечи зажигания должна происходить в конце такта сжатия, когда поршень не доходит до верхней мертвой точки примерно 4–6°, измеряя по углу поворота коленчатого вала. Этот угол называют углом опережения зажигания.

Необходимость опережения момента зажигания горючей смеси обусловлена тем, что поршень движется в цилиндре с огромной скоростью. Если смесь поджечь несколько позже, то расширяющиеся газы не будут успевать делать свою основную работу, то есть давить на поршень в должной степени. Хотя горючая смесь и сгорает в течение 0,001–0,002 секунды, поджигать ее надо до подхода поршня к верхней мертвой точке. Тогда в начале и середине рабочего хода поршень будет испытывать необходимое давление газов, а двигатель будет обладать той мощностью, которая требуется для движения автомобиля.

Первоначальный угол опережения зажигания выставляется и корректируется с помощью поворота корпуса прерывателя-распределителя. Тем самым мы выбираем момент размыкания контактов прерывателя, приближая их или, наоборот, удаляя от набегающего кулачка приводного валика прерывателя-распределителя.

В зависимости от режима работы двигателя, условия процесса сгорания рабочей смеси в цилиндрах постоянно меняются. Поэтому для обеспечения оптимальных условий необходимо постоянно менять и указанный выше угол (4–6°). Это обеспечивают центробежный и вакуумный регуляторы опережения зажигания.

Центробежный регулятор опережения зажигания предназначен для изменения момента возникновения искры между электродами свечей зажигания в зависимости от скорости вращения коленчатого вала двигателя.

При увеличении оборотов коленчатого вала двигателя поршни в цилиндрах увеличивают скорость своего возвратно-поступательного движения. В то же время скорость сгорания рабочей смеси остается практически неизменной. Следовательно, для обеспечения нормального рабочего процесса в цилиндре смесь необходимо поджигать чуть раньше. Для этого искра между электродами свечи должна проскочить раньше, а это возможно лишь в том случае, если контакты прерывателя тоже разомкнутся раньше. Это и должен обеспечить центробежный регулятор опережения зажигания (рис. 23).

а) расположение деталей регулятора: 1 кулачок прерывателя; 2 – втулка кулачков; 3 – подвижная пластина; 4 – грузики; 5 – шипы грузиков; 6 – опорная пластина; 7 – приводной валик; 8 – стяжные пружины

б) грузики вместе

в) грузики разошлись

Рис. 23. Схема работы центробежного регулятора угла опережения зажигания

Центробежный регулятор опережения зажигания находится в корпусе прерывателя-распределителя (см. рис. 22 и 23). Он состоит из двух плоских металлических грузиков, каждый из которых одним из своих концов закреплен на опорной пластине, жестко соединенной с приводным валиком. Шипы грузиков входят в прорези подвижной пластины, на которой закреплена втулка кулачков прерывателя. Пластина с втулкой имеют возможность проворачиваться на небольшой угол относительно приводного валика прерывателя-распределителя.

По мере увеличения числа оборотов коленчатого вала двигателя, увеличивается и частота вращения валика прерывателя-распределителя. Грузики, подчиняясь центробежной силе, расходятся в стороны и сдвигают втулку кулачков прерывателя «в отрыв» от приводного валика, в результате чего набегающий кулачок поворачивается на некоторый угол по ходу вращения навстречу молоточку контактов. Контакты размыкаются раньше, угол опережения зажигания увеличивается.

При уменьшении скорости вращения приводного валика центробежная сила уменьшается, и под воздействием пружин грузики возвращаются на место – угол опережения зажигания уменьшается.

Вакуумный регулятор опережения зажигания предназначен для изменения момента возникновения искры между электродами свечей зажигания в зависимости от нагрузки на двигатель.

На одной и той же частоте вращения коленчатого вала двигателя положение дроссельной заслонки (педали «газа») может быть различным. Это означает, что в цилиндрах будет образовываться смесь различного состава, а скорость сгорания рабочей смеси как раз и зависит от ее состава.

При полностью открытой дроссельной заслонке (педаль «газа» «в полу») смесь сгорает быстрее, и поджигать ее можно и нужно попозже. Следовательно, угол опережения зажигания надо уменьшать.

И наоборот, когда дроссельная заслонка прикрыта, скорость сгорания рабочей смеси падает. Значит, угол опережения зажигания должен быть увеличен.

Именно этим и занимается вакуумный регулятор опережения зажигания.

Вакуумный регулятор (рис. 24) крепится к корпусу прерывателя-распределителя (см. рис. 22). Корпус регулятора разделен диафрагмой на два объема. Один из них связан с атмосферой, а другой через соединительную трубку сообщается с полостью под дроссельной заслонкой. С помощью тяги диафрагма регулятора соединена с подвижной пластиной, на которой располагаются контакты прерывателя.

Рис. 24. Вакуумный регулятор угла опережения зажигания

При увеличении угла открытия дроссельной заслонки (увеличение нагрузки на двигатель) разряжение под ней уменьшается. В этом случае, под воздействием пружины диафрагма через тягу сдвигает пластину вместе с контактами на небольшой угол в сторону от набегающего кулачка прерывателя. Контакты будут размыкаться позже, угол опережения зажигания уменьшится.

И наоборот, угол увеличивается, когда вы прикрываете дроссельную заслонку (уменьшаете «газ»). Разрежение под заслонкой увеличивается, передается к диафрагме и она, преодолевая сопротивление пружины, тянет на себя пластину с контактами. Это означает, что кулачок прерывателя быстрее встретится с молоточком контактов и разомкнет контакты раньше. Таким образом мы увеличиваем угол опережения зажигания для плохо горящей рабочей смеси.

Свеча зажигания (рис. 25) необходима для образования искрового разряда и поджигания рабочей смеси в камере сгорания. Как вы помните, устанавливается свеча зажигания в головке цилиндра двигателя (см. рис. 6).

Рис. 25. Свеча зажигания: 1 контактная гайка; 2 – изолятор; 3 – корпус; 4 – уплотнительное кольцо; 5 – центральный электрод; 6 – боковой электрод

Когда импульс тока высокого напряжения от распределителя зажигания попадает на свечу, между ее электродами проскакивает искра. Именно эта «искорка» и воспламеняет рабочую смесь, обеспечивая тем самым нормальное прохождение рабочего цикла двигателя (см. рис. 8). Свеча зажигания маленькая, но очень важная деталь вашего двигателя.

В обычной жизни вы можете посмотреть на принцип работы свечи зажигания, поиграв с пьезо- или электрозажигалкой, которая используется на кухне. Искра, проскакивающая между электродами зажигалки, воспламеняет газ и обеспечивает рабочий «кухонный» процесс.

Высоковольтные провода служат для подачи тока высокого напряжения от катушки зажигания к распределителю и от него на свечи зажигания.

Основные неисправности контактной системы зажигания

Отсутствует искра между электродами свечей из-за обрыва или плохого контакта проводов в цепи низкого напряжения, обгорания контактов прерывателя или отсутствия зазора между ними, «пробоя» конденсатора. Искра может отсутствовать также при неисправности катушки зажигания, крышки распределителя, ротора, высоковольтных проводов или самой свечи.

Для устранения этой неисправности необходимо последовательно проверить цепи низкого и высокого напряжения. Зазор в контактах прерывателя следует отрегулировать, а неработоспособные элементы системы зажигания заменить.

Двигатель работает с перебоями и (или) не развивает полной мощности из-за неисправной свечи зажигания, нарушения величины зазора в контактах прерывателя или между электродами свечей, повреждения ротора или крышки распределителя, а также при неправильной установке начального угла опережения зажигания.

Для устранения неисправности необходимо восстановить нормальные зазоры в контактах прерывателя и между электродами свечей, выставить начальный угол опережения зажигания в соответствии с рекомендациями завода-изготовителя, а неисправные детали следует заменить.

Бесконтактная система зажигания

Преимущество бесконтактной системы зажигания заключается в возможности увеличения подаваемого напряжения на электроды свечи (увеличение «мощности» искры). Это означает, что улучшается процесс воспламенения рабочей смеси. Тем самым облегчается запуск холодного двигателя, повышается устойчивость его работы на всех режимах, что имеет особое значение для суровых зимних месяцев.

Немаловажным фактом является то, что при использовании бесконтактной системы зажигания двигатель становится более экономичным.

У бесконтактной системы, как и у контактной, есть цепи низкого и высокого напряжения.

Цепи высокого напряжения контактной и бесконтактной систем зажигания практически ничем не отличаются, но цепи низкого напряжения у них различны. В бесконтактной системе используются электронные устройства – коммутатор и датчик-распределитель (датчик Холла) (рис. 26).

а) схема электрической цепи низкого напряжения: 1 –аккумуляторная батарея; 2 – контакты замка зажигания; 3 – транзисторный коммутатор; 4 – датчик-распределитель (датчик Холла); 5 – катушка зажигания

б) схема электрических соединений коммутатора и датчика-распределителя

Рис. 26. Бесконтактная система зажигания

Бесконтактная система зажигания включает в себя следующие узлы:

провода высокого и низкого напряжения;

В такой системе зажигания отсутствуют контакты прерывателя, а значит, нечему подгорать и нечего регулировать. Функцию контактов в этом случае выполняет бесконтактный датчик Холла, который посылает управляющие импульсы в электронный коммутатор. А коммутатор, в свою очередь, управляет катушкой зажигания, которая преобразует ток низкого напряжения в те самые «страшно большие» вольты.

Основные неисправности бесконтактной системы зажигания

Если «заглох» и не хочет заводиться двигатель с бесконтактной системой зажигания, то в первую очередь стоит проверить. подачу бензина. Может быть, к вашей радости, причина была именно в этом. Если с бензином все в порядке, а искры на свече нет, то у вас есть три варианта решения проблемы.

Начнем с третьего. Надо хлопнуть дверцей машины, сказать нехорошие слова и опоздать на работу, добираясь туда на общественном транспорте.

Первый вариант предполагает попытку проверить на практике мнение о том, что «электроника – это наука о контактах». Открываем капот и проверяем, зачищаем, подергиваем и подпихиваем на свои места все провода и проводочки, которые попадаются под руку. Если до этих судорожных движений где-то были ненадежные электрические соединения, то двигатель заведется. А если нет, то остается еще второй вариант.

Для возможности воплощения в жизнь второго варианта вам следует быть запасливым водителем. Из резерва необходимых вещей, которые вы возите с собой в машине, в первую очередь надо взять запасной коммутатор и заменить им прежний. Как правило, после этой процедуры двигатель оживает. Если же он все еще не хочет запускаться, то имеет смысл, последовательно меняя на новые, проверить крышку распределителя, ротор, бесконтактный датчик и катушку зажигания. В процессе этой «меняльной» процедуры двигатель все-таки заведется, а позже дома, вместе со специалистом вы сможете разобраться, какой конкретно узел вышел из строя и почему.

Эксплуатация системы зажигания

При нормальной эксплуатации автомобиля и периодическом его обслуживании система зажигания не доставляет водителю больших хлопот. Но некоторые водители вообще забывают о том, что кроме пепельницы и магнитолы в автомобиле есть еще и многострадальный двигатель, и в частности его система зажигания.

Наступает момент, и машина «говорит» водителю о том, что у нее тоже есть «нервы и предел терпения». Двигатель начинает фыркать и дымить, глохнуть и не заводиться. Это могут быть крупные поломки или мелкие неисправности в системах и механизмах двигателя, но, как правило, проблема кроется всего лишь в нарушенных регулировках и соединениях.

Так как мы уже знаем, что «электроника – это наука о контактах», то в первую очередь необходимо следить за чистотой и надежностью электрических соединений. Поэтому при эксплуатации автомобиля иногда приходится зачищать клеммы проводов и штекерные разъемы.

Периодически следует контролировать зазор в контактах прерывателя (рис. 21)и при необходимости его регулировать. Если зазор в контактах прерывателя больше нормы (0,35–0,45 мм), то наблюдается неустойчивая работа двигателя на больших оборотах. Если меньше – неустойчивая работа на оборотах холостого хода. Все это происходит по причине того, что нарушенный зазор меняет время замкнутого состояния контактов. А это уже влияет и на мощность искры, проскакивающей между электродами свечи, и на сам момент ее возникновения в цилиндре (опережение зажигания).

К сожалению, качество нашего бензина нередко оставляет желать лучшего. Поэтому, если сегодня вы заправили свой автомобиль не очень качественным бензином, то в следующий раз он может оказаться еще хуже. Естественно, это не может не влиять на качество приготавливаемой карбюратором горючей смеси и процесс ее сгорания в цилиндре. В таких случаях, чтобы двигатель безотказно продолжал выполнять свою работу, необходимо подстраивать систему зажигания под «сегодняшний» бензин.

Если первоначальный угол опережения зажигания не соответствует оптимальному, то можно наблюдать и ощущать следующие явления.

Угол опережения зажигания слишком велик (раннее зажигание):

затрудненный запуск холодного двигателя;

«хлопки» в карбюраторе (обычно хорошо слышны из-под капота при попытках запуска двигателя);

потеря мощности двигателя (машина плохо «тянет»);

перегрев двигателя (индикатор температуры охлаждающей жидкости активно стремится к красному сектору);

повышенное содержание вредных веществ в выхлопных газах.

Угол опережения зажигания меньше нормы (позднее зажигание):

«выстрелы» в глушителе;

потеря мощности двигателя;

Короче говоря, при неправильно выставленном зажигании двигатель хочет «умереть», а машина не хочет ехать. Перечень вышеописанных «кошмаров» можно было бы и продолжить, но и этого достаточно для того, чтобы вы поняли, что двигатель и его системы требуют периодических регулировок. А кто будет этим заниматься, зависит от вас. Можно самостоятельно овладеть некоторыми навыками в не очень трудоемких и не очень сложных операциях по регулировкам. Или можно обращаться к специалисту, которому вы будете доверять свою «ласточку».

Свеча зажигания, как было упомянуто ранее, это маленький и с виду простенький элемент системы зажигания, но это только с виду.

Нормальная работа двигателя возможна при условии, если зазор между электродами свечи будет конкретным и одинаковым в свечах всех цилиндров. Для контактных систем зажигания зазор должен быть в пределах 0,5–0,6 мм, а для бесконтактных систем 0,7–0,9 мм и более.

Теперь вспомните «жуткие» условия, в которых работают свечи зажигания. Не всякий металл выдержит огромные температуры в агрессивной среде. Поэтому со временем электроды свечей подгорают и покрываются нагаром.

Вообще-то, изношенные или обросшие нагаром свечи рекомендуется заменить. Но если в пути запасных свечей не оказалось, то очищаем электроды «забарахлившей» свечи от нагара мелкозернистым надфилем или специальной алмазной пластинкой, регулируем зазор, подгибая боковой электрод, и вкручиваем свечу на место.

Каждый раз, выкручивая свечи зажигания, обращайте внимание на цвет их электродов. Если они светло-коричневые, то свеча работает нормально. А если они черные, то возможно свеча вообще не работает.

Сегодня в продаже есть силиконовые высоковольтные провода. При замене вышедших из строя старых проводов имеет смысл приобрести именно силиконовые, так как они не «пробиваются» током высокого напряжения. А ведь перебои в работе двигателя нередко происходят из-за утечки импульса тока высокого напряжения по высоковольтному проводу на «массу» автомобиля. Вместо того чтобы пробивать воздушный барьер между электродами свечи и поджигать рабочую смесь, электрический ток выбирает путь наименьшего сопротивления и «уходит» на сторону.

Старайтесь не открывать капот автомобиля, когда на улице идет дождь или снег. После мокрого душа двигатель может не запуститься, так как вода, попав на приборы электрооборудования и провода, образует токопроводящие мостики, по которым высокое напряжение утекает на «массу».

Тот же эффект, но более усугубленный, возникает у любителей прокатиться по глубоким лужам на большой скорости. В результате «купания»

водой заливаются все приборы и провода системы зажигания, расположенные под капотом, и двигатель, естественно, глохнет, поскольку ток высокого напряжения уже не может добраться до свечей зажигания. Возобновить поездку в таких случаях удается лишь после того, как горячий двигатель своим теплом просушит все «электрическое» в подкапотном пространстве.

Система зажигания на автомобилях с электронным управлением двигателем

На современных автомобилях с электронным управлением двигателем система зажигания состоит из (рис. 27):

электронного блока управления (ЭБУ);

датчиков (угла поворота коленчатого вала, положения дроссельной заслонки, детонации, температуры охлаждающей жидкости);

катушки зажигания (общей или по одной катушке на каждый цилиндр);

распределителя тока высокого напряжения (при общей катушке зажигания);


Рис. 27. Схема электронной системы зажигания. Вариант А – с общей катушкой зажигания; Вариант Б – с отдельной катушкой на каждый цилиндр: 1 маховик с зубчатым венцом; 2 – поршень; 3 – цилиндр двигателя; 4 – камера сгорания; 5 – впускной клапан; 6 – поток воздуха; 7 – дроссельная заслонка; 8 – датчик положения дроссельной заслонки; 9 – катушка зажигания; 9″ – катушка зажигания на каждой свече; 10 – распределитель тока высокого напряжения; 11 – высоковольтные провода; 11″ – электрический провод, по которому к катушке зажигания поступает импульсный сигнал от ЭБУ; 12 – свеча зажигания; 13 – выпускной клапан; 14 – датчик температуры охлаждающей жидкости; 15 – датчик детонации; 16 – датчик угла поворота коленчатого вала; 17 – электронный блок управления (ЭБУ); 18 – диагностическая лампа-сигнализатор; 19 – диагностическая колодка; 20 – замок зажигания; 21 – аккумуляторная батарея

При работе двигателя информация от датчиков поступает в электронный блок управления (ЭБУ). В результате обработки полученной информации ЭБУ устанавливает оптимальный момент зажигания, необходимый для получения максимальной экономичности работы двигателя в каждый отдельный момент времени, и подает импульсный сигнал катушке (катушкам) зажигания.

Электронная система зажигания не требует регулировок и очень надежна в течение всего срока службы.

Система зажигания двигателя нужна для воспроизводства токов повышенного значения и раздачи его на контактные свечи воспламенения топлива. С учетом изменения оборотов коленчатого вала и нагрузок на мотор импульс высоковольтного напряжения подается к свечам в заданный период. В наше время автомобили оборудуют контактными и бесконтактными системами момента воспламенения.

Устройство контактной системы зажигания

Низковольтные токи служат источником питания и исходят от генератора и аккумулятора автомобиля.

Как правило, значение такого напряжения равно двенадцати-четырнадцати вольтам. А для воспроизводства момента искры в свечах запала нужно подать на них до двадцати тысяч вольт. Учитывая этот фактор, система воспламенения имеет в своей конструкции две различные электрические цепи. Схема системы зажигания собрана из следующих устройств и элементов: АКБ, катушки, трамблера, регуляторов опережения воспламенения вакуумного и центробежного типов, контактных свечек, электропроводов, замкового устройства включения.

Отдельные элементы системы

Для преобразования токов низкого вольтажа в высокие в конструкции предусмотрена установка устройства катушки зажигания. Расположена она в подкапотном пространстве, как и большая часть элементов и механизмов воспламенения. Главный способ работы таковой следующий: по виткам обмотки не высокого вольтажа проходят электротоки, и в этот момент около обмотки преобразуется магнитное поле. В том случае, если прекратить подачу напряжения в витках, исчезнувшее магнитное поле возбуждает токи уже непосредственно в витках высокого напряжения. Процесс преобразования двенадцати вольт в двадцать тысяч происходит за счет разности витков в обмотках катушек. Именно такой высокий показатель напряжения необходим для образования искры между контактами свечей.

Работа прерывателя

Правильная работа системы зажигания невозможна без такого механизма, как прерыватель токовых напряжений не высоких показателей. Его работа заключается в том, чтобы прерывать токи в обмотках малого напряжения. Это, в свою очередь, способствует образованию высокого напряжения.

Далее ток направляется на основной контакт, расположенный под крышкой устройства распределителя. Гибкая пружина передвижного контакта все время прижимает его к неподвижному элементу, а расходятся они лишь на короткий промежуток времени. Это происходит в момент, когда кулачок валика привода механизма прерывателя воздействует на молоточек передвижного контакта.

Конденсатор

Чтобы исключить факт подгорания контактов в момент их размыкания, к ним параллельно подключен конденсатор. В период расхождения контактов механизма распределителя между кулачками возможно искрообразование. В этом случае конденсатор служит для поглощения большей части электроэнергии и сводит возможность образования искры к минимуму. Дополнительно он сопутствует увеличению напряжения во вторичных витках обмотки катушки. В момент срабатывания контактов прерывателя конденсирующее устройство отдает свой ток и таким образом создает обратные токи в цепи низкого напряжения. Это способствует ускорению исчезновения магнитных полей. И чем скорее это произойдет, тем выше будут токи в линии высоких напряжений. В том случае, когда конденсатор трамблера выйдет из строя, мотор также не будет запускаться и работать. Параметры напряжения витков будут слишком малы для возникновения оптимального искрообразования. Искра между электродами свечи будет «бедной», а этого недостаточно для воспламенения топливной смеси. Контакты прерывателя низких токов и распределитель высоких напряжений установлены в корпусе трамблера и приводятся в действие за счет коленчатого вала мотора.

Крышка трамблера

Раздача высокого напряжения на свечи цилиндров силового агрегата осуществляется за счет распределительной крышки трамблера. После образования в катушке токов высоких показателей они поступают на основной контакт колпака распределителя-прерывателя, а уже затем, через подвижной элемент, на пластину ротора. В то время, когда ротор вращается, напряжение проскакивает с пластины на контакты распределительной крышки.

Затем короткие импульсы по бронепроводам высокого напряжения поступают непосредственно на Контакты распределительной крышки имеют определенную нумерологию, которая соответствует определенному цилиндру двигателя.

Именно так и устанавливается момент работы цилиндров. Определенный порядок работы предусматривает равномерное распределение нагрузки на коленвал. В основном четырехцилиндровые моторы имеют следующий порядок работы: 1-3-4-2. Но он может несущественно изменяться в зависимости от производителя. В данном случае формула порядка работы означает, что изначально воспламенение происходит в первом цилиндре, затем в третьем, четвертом и втором. При этом система зажигания двигателя предусматривает подачу напряжения на свечи в момент окончания такта сжатия. Это происходит за счет установки

Опережение момента искрообразования необходимо из-за высокой скорости перемещения поршней в цилиндрах. В том случае, когда топливная смесь будет воспламеняться несколько позже или раньше предусмотренного, коэффициент полезного действия расширяющихся газов значительно снизится. Поэтому воспламенение топлива должно осуществляться в заданный момент, когда поршень подходит к ВМТ. При правильно установленном угле опережения на поршень будет воздействовать оптимальное количество газов, необходимое для нормальной работы двигателя. Угол опережения выставляется путем проворачивания корпуса прерывателя. Так подбирается определенный момент, когда контакты прерывателя разводятся.

Регулятор центробежный

Центробежный регулятор обеспечивает установку правильного угла опережения воспламенения в зависимости от оборотов двигателя. Конструкция механизма регулятора представляет собой пару грузов, которые вращаясь, воздействуют на пластину с контактами прерывателя.

Вакуумный регулятор

В зависимости от степени нагрузки на двигатель момент образования искры корректируется вакуумным регулятором. Это устройство монтируется на корпус трамблера. Вакуумный регулятор состоит из двух камер, разделенных диафрагмой. Одна камера взаимодействует с атмосферой, а вторая при помощи патрубка с емкостью дросселя. При помощи штока диафрагма имеет соединение с пластиной, которая оснащена контактами прерывателя.

С увеличением угла поворота дроссельной заслонки происходит уменьшение разряжения в полости дросселя. При этом диафрагма перемещает пластину на незначительный угол совместно с контактами по направлению к кулачку привода прерывателя. Исходя из этого, размыкание происходит с задержкой, и, соответственно, меняется угол.

Свечи искрообразования (система зажигания контактная)

Система зажигания оснащена стандартными элементами запала. Контактные элементы искрообразования нужны для преобразования электрической энергии в искру, для воспламенения топливной смеси в цилиндрах двигателя. В тот период, когда электрический импульс передается на свечи, ее контакты способствуют образованию искрового пробоя. Эта деталь является неотъемлемым элементом системы зажигания.

Бронепровода

Система зажигания контактная, система зажигания других типов в своем комплекте имеют оснащение бронепроводами, которые могут без повреждений и потерь пропускать через себя высоковольтное напряжение. В частности это электрический гибкий провод, с одной медной жилой и многослойной изоляцией.

При этом контактный провод выполнен в форме спирали, что исключает радиопомехи. Как правило, данные провода устанавливаются на свечи. При длительном использовании изоляция проводов может приобрести микротрещины, через которые возможны потери импульсов высоких значений.

Неисправности системы зажигания и их устранение

Первой и наиболее распространенной поломкой может быть отсутствие искры на свечах. Причинами такой неисправности могут служить следующие моменты:

  • Обрыв электропроводов в цепи низкого напряжения или же окисление их соединительных контактов.
  • Подгорание контактов распределителя и их разрегулировка.
  • Выход из строя катушки, перегорание конденсатора, дефекты крышки распределителя, повреждение бронепроводов и самих свечей.
  • Излишняя влага в устройствах.

Устранение неисправностей возможно следующим методом:

  • Проверка контрольно-измерительным прибором всей цепи и проводки.
  • Очистка контактов трамблера от нагара и регулировка зазора.
  • Замена неисправных и подозрительного состояния деталей системы.

Случается, что когда проворачивается ключ зажигания, не срабатывает стартер, а все системы визуально работают, в этом случае необходимо обратить внимание на блок предохранительных элементов, так как возможно перегорание или окисление посадочного места предохранителя, отвечающего за включение стартера.

Если двигатель автомобиля работает нестабильно и не развивает полной мощности, то причины могут крыться в следующем:

  • Выход из строя одной из свечей зажигания.
  • Слишком большой или, наоборот, маленький зазор на свечах и контактах распределителя.
  • Механическое повреждение ротора или крышки трамблера.
  • Неверно установлен угол опережения.

Ремонт заключается в следующем:

  • Установка новых деталей.
  • Регулировка необходимых зазоров.
  • Регулировка угла искрообразования.

Схема контактной системы зажигания довольно проста и широко применяется на различных автомобилях.

С применением новых технологий элементов зажигания автомобили постоянно усовершенствуются и модифицируются. К примеру, более новые модели машин различных производителей давно применяют электронные системы зажигания. При появлении неполадок в системе можно легко определить причину их возникновения и провести ремонт. Контактная система зажигания автомобиля ВАЗ не имеет кардинальных отличий от элементов иных производителей и обладает высокой эксплуатационной надежностью. При этом недорога в ремонте.

Контактно-транзисторная система

По сравнению с обычной контактной системой контактно-транзисторная имеет в своем оснащении транзистор. Применение его способствует улучшению рабочих характеристик и показателей. С установкой транзистора систему стали оснащать коммутатором.

Рекомендуется к прочтению  Электронное зажигание для автомобиля. Простая схема электронного зажигания Простые электронные системы зажигания своими руками

Устройство контактно-транзисторной системы зажигания не сильно отличается от обычного зажигания и его принципа работы. Но все же она имеет некоторые незначительные отличия.

Ее главной отличительной особенностью является возможность воздействия прерывателя на устройство транзистора, а не на обмотку катушки. Во время прерывания токов в обмотке низкого напряжения в витках обмотки высокого напряжения происходит его образование.

Контактная система зажигания (ВАЗа в том числе) имеет ряд положительных характеристик.

Управление процессами, которые присущи катушке зажигания, способствует возможности повышения значений токов в первичной витковой обмотке, а в результате этого возможно:

  • Увеличение значений вторичного напряжения.
  • Увеличение зазоров между электродами свечей.
  • Улучшение и более стабильный момент искрообразования.
  • Облегчить запуск мотора в холодное время года.
  • Увеличение оборотов и мощности двигателя.

Подобная контактно-транзисторная система зажигания, предусматривает подключение катушки с отдельной первичной и вторичной обмотками.

При этом данная система снижает нагрузку на контакты прерывателя и уменьшает риск их подгорания. Это возможно из-за уменьшения показателей проходящих токов. Благодаря этому факту повышается степень надежности и долговечности всей системы.

К недостаткам такого зажигания можно отнести следующее: напряжение токов, поступающих к транзистору, оказывает значительное влияние на его работу. Понижение показаний токов, связанных с состоянием контактов прерывателя, сильно влияет на эксплуатационные показатели контактно-транзисторного зажигания. Неисправности системы зажигания данного типа идентичны неисправностям обычной контактной системы и устраняются таким же образом. Но дополнительно могут возникнуть проблемы с нарушением нормальной работы транзистора и коммутатора.

Система запуска двигателя

Запуск двигателя невозможно осуществить без дополнительных электронных устройств. В данном контексте речь пойдет о таком механизме, как стартер автомобиля. Этот механизм представляет собой электродвигатель, который приводит в первоначальное движение коленчатый вал мотора до момента воспламенения в цилиндрах и пуска двигателя. В работу стартер включается поворотом ключа в замке в соответствующее положение. Токи через реле зажигания поступают от аккумулятора к виткам стартера и приводят его в действие.

Если рассматривать подробно, то процесс пуска двигателя производится в три этапа:

  1. Втягивающий механизм стартера заводит пусковую шестерню в зацепление с венцом маховика.
  2. Далее происходит вращение ротора стартера совместно с приводной шестерней, а та, в свою очередь, передает крутящий момент на коленчатый вал, что приводит к запуску силового агрегата.
  3. После того как двигатель запускается, а ключ зажигания возвращается в исходное положение, втягивающий механизм выводит приводную шестерню стартера из зацепления с маховиком.

Назначение реле

Любое электрическое реле — это предохранительное устройство, которым оснащается система зажигания. Контактная система зажигания в этом плане тоже не исключение. Основным его назначением является размыкание и замыкание разнообразных участков в электрических цепях автомобиля. Устройства имеют различия по конструкции и способу управляющего сигнала, а также по установке. В данный момент широкое применение получили

Говоря простыми словами, этот вид электрооборудования авто предохраняет различные элементы от высоких токовых нагрузок. Попросту оно служит переключателем. В частности в системе зажигания реле предохраняет стартер автомобиля и генератор от воздействия на них высоких токов. К примеру, для запуска двигателя нужно провернуть и включить стартер в работу, который, в свою очередь, потребляет от 80 до 300А.

В этом случае если не использовать реле, то замок может сгореть, а также и некоторые элементы проводки. Для того чтобы этого не произошло, в систему включают реле зажигания. Когда на корпусе устройства имеется изображение значка диода, то это означает, что при его подключении важно соблюдать полярность клемм. В противном случае поломка неизбежна.

Заключение

В итоге стоит отметить, что первой, получившей широкое распространение на автомобильном рынке, была система зажигания контактная. Система зажигания эта использовалась достаточно уверенно, но на данный момент считается морально устаревшей. Самым слабым местом ее как раз и оказалось наличие в конструкции трамблера контактной пары. Ведь она требовала периодического обслуживания, сводившегося к потребности в проверке и регулировке зазора между контактами, чистке поверхности контактов от различного рода следов подгорания, которые могли значительно повлиять на работоспособность элементов в целом. На смену данной системе пришла бесконтактная, которая таких обслуживающих работ не требует и характеризуется автомобилистами как более надежная.

Итак, мы выяснили, какой имеет принцип работы контактно-транзисторная система зажигания автомобиля.

На легковых автомобилях, оборудованных бензиновым двигателем внутреннего сгорания, применяются различные системы электроискрового зажигания: контактные, контактно-транзисторные, бесконтактно-транзисторные, электронно-цифровые, микропроцессорные.

1. Транзисторные системы зажигания

Транзисторные системы зажигания принято подразделять на две группы:

Контактно-транзисторные (КТСЗ) и бесконтактно-транзисторные (БТСЗ). В контактно-транзисторной системе зажигания контактная пара прерывателя в первичной цепи катушки зажигания отсутствует и заменена транзисторным ключом КТ. Но сам транзисторный ключ управляется по базе контактной парой механического прерывателя К прежней конструкции. Это позволило уменьшить ток разрыва в контактной паре и за счет усиления в транзисторе увеличить ток разрыва в индуктивном накопителе (в первичной обмотке катушки зажигания). При этом коэффициент запаса по вторичному (выходному) напряжению увеличился. Эксплуатационная надежность системы зажигания стала несколько выше. Наряду с контактно-транзисторными системами зажигания были разработаны также и контактно-тиристорные системы с емкостным накопителем, которые не нашли широкого практического применения.

Бесконтактно-транзисторная система зажигания (БТСЗ) — это первая система с чисто электронным устройством управления первичным током катушки зажигания и с бесконтактным электроимпульсным датчиком момента зажигания, который, как и контактная пара в классическом прерывателе-распределителе, расположен на подвижной площадке приводного валика механического высоковольтного распределителя. Положение подвижной площадки относительно оси приводного валика (угол разворота) может регулироваться аппаратами опережения зажигания (центробежным и вакуумным). Подвижная площадка и установленный на ней активатор бесконтактного датчика представляют собой электромеханическое устройство управления моментом зажигания. Такое устройство управления в совокупности с высоковольтным распределителем образуют так называемый датчик-распределитель .

Электронное устройство управления первичным током в БТСЗ конструктивно выполнено в виде отдельного блока, который называется коммутатором. По выходу коммутатор соединен с катушкой зажигания, а по входу — управляется электроимпульсным входным датчиком на распределителе.

Таким образом, бесконтактно-транзисторная система зажигания (рис. 1) —

Это совокупность электронного коммутатора К, датчика-распределителя РР, катушки зажигания КЗ и традиционной выходной исполнительной периферии: высоковольтных проводов ВВП и свечей зажигания.

Бесконтактно-транзисторные системы зажигания (БТСЗ) стали устанавливаться на легковых автомобилях в конце 60-х годов и с тех пор постоянно совершенствовались.

В качестве бесконтактных входных датчиков с механическим приводом от распредвала ДВС были испытаны магнитоэлектрические, индукционные, электромагнитные генераторные, параметрические, оптоэлектронные и прочие преобразователи механического вращения в электрический сигнал (рис. 2).

Бесконтактный датчик выполняет в системе зажигания следующие функции: задает установочный угол* опережения зажигания; управляет моментом зажигания при изменении частоты вращения и нагрузки двигателя; определяет тактность работы ДВС. По совокупности перечисленных функций бесконтактный датчик выдает на вход коммутатора оптимальную величину

* Установочным называется угол опережения зажигания на предельно низких (холостых) оборотах двигателя, когда центробежный и вакуумный регуляторы еще не работают. текущего значения угла опережения зажигания для различных режимов работы двигателя.

Вначале, как более простой и достаточно надежный, широкое практическое применение получил магнитоэлектрический датчик. Но с разработкой активатора на эффекте Холла последний стал основным элементом для всех последующих бесконтактных датчиков электронных систем зажигания.

Не менее значительной модернизации подвергались электронные коммутаторы БТСЗ. От тиристорных коммутаторов быстро отказались, так как система зажигания с емкостным накопителем выдает на свечи очень короткий импульс высокого напряжения (не более 250. 300 мкс), что не приемлемо для большинства современных бензиновых автомобильных двигателей.

Первые простейшие транзисторные коммутаторы работали без ограничения амплитуды первичного тока, т.е. в режиме постоянной скважности импульсов зарядного тока для индуктивного накопителя (отечественный коммутатор 13.3734).

В системах зажигания с такими коммутаторами амплитуда высоковольтного импульса на вторичной обмотке катушки зажигания, как и в контактной системе, зависит от частоты вращения двигателя, а также от напряжения в бортсети автомобиля.

На смену коммутаторам с постоянной скважностью (КПС) пришли коммутаторы с нормируемой скважностью (КНС), в которых ток заряда индуктивного накопителя поддерживается в заданных пределах ограничения путем управляемого насыщения выходного транзистора. Это защищает выходной транзистор коммутатора от перегрузки по току, а также стабилизирует амплитуду тока заряда при изменении напряжения в бортсети. Выходное напряжение U2 при этом также стабилизируется.
Но ограничение тока мощного транзистора насыщением приводит к значительному выделению тепловой энергии на коллекторно-эмиттерном переходе и, как следствие, к низкой функциональной надежности системы зажигания в целом.

Исключить этот недостаток в коммутаторах с нормируемой скважностью можно введением в схему электронного регулятора времени накопления энергии (времени протекания тока заряда через индуктивный накопитель). Так появились коммутаторы с программным регулятором времени накопления (коммутатор 36.3734), а вслед за ними и более совершенные коммутаторы с адаптивным регулированием (коммутатор 3620.3734). Последние, помимо основной функции регулирования времени, обеспечивают более высокую точность поддержания параметров тока заряда при воздействии на систему зажигания различных дестабилизирующих факторов (неустойчивая работа двигателя, окружающая среда, старение и уход номиналов радиоэлементов и пр.).

Электронные коммутаторы БТСЗ исключительно разнообразны не только по схемотехническому, но и по технологическому исполнению. Электронные схемы коммутаторов,первоначально аналоговые и на дискретных радиоэлементах, были вытеснены интегральными микросхемами с цифровым принципом действия. Стали появляться коммутаторы на так называемых заказных (специально разработанных для АСЗ) больших интегральных и монокристальных схемах.

Известно более 60-ти разновидностей бесконтактных систем зажигания с электронными коммутаторами, серийно выпускаемых за рубежом. Из отечественных транзисторных коммутаторов наиболее распространены одноканальные 36.3734 и 3620.3734, а также двухканальный 6420.3734 .

В качестве примера схемной реализации бесконтактно-транзисторной системы зажигания рассмотрим один из вариантов ее принципиальной электрической схемы (рис. 3).

Выходной каскад ВК, помимо традиционной катушки зажигания и транзисторного ключа VT3, содержит ряд дополнительных элементов. VD1 — диод для защиты транзисторного ключа VT3 от обратного прохождения тока (от инверсного включения) во время емкостной фазы разряда, когда имеет место обратная полу волна напряжения в первичной обмотке катушки зажигания (инверсное включение VT3 образуется и при случайном обратном включении аккумуляторной батареи). VD2 — стабилизирующий диод для ограничения величины падения напряжения на участке эмиттер-коллектор закрытого (разомкнутого) транзистора VT3 (защита от перенапряжения). Конденсатор С1 с первичной обмоткой катушки зажигания образует последовательный колебательный контур ударного возбуждения, что увеличивает скорость нарастания выходного напряжения системы зажигания. Резистор R3 ограничивает ток разряда конденсатора С1 через открытый (замкнутый) ключ VT3. Для того чтобы ключ VT3 работал стабильно, т.е. при включении и выключении обеспечивал крутые фронты и постоянство амплитуды импульса первичного тока в катушке зажигания, управляющий (базовый) импульс тока транзистора VT3 должен быть с крутыми фронтами и достаточно большим по амплитуде для глубокого насыщения транзистора. На формирование управляющего импульса тока работает предварительный усилитель-ограничитель на транзисторе VT1 и стабилизирующий транзистор обратной связи VT2.

Перечисленные элементы составляют электрическую схему коммутатора ТСЗ.

Датчик-распределитель содержит механическое устройство управления моментом зажигания, в кото рое входят магнитная система М датчика Холла с индукцией поля В, активатор ЭХ датчика Холла, усилительограничитель УО, триггер Шмитта ТШ, разделительный транзистор VT и стабилизатор напряжения СТ.

В датчик-распределитель входят также центробежный (ЦБР) и вакуумный (ВР) регуляторы, магнитный атенюатор А датчика Холла и собственно сам ротационный высоковольтный распределитель РР. Следует отметить, что электронный коммутатор в БТСЗ является лишь формирователем формы импульса тока в первичной обмотке катушки зажигания, а значит и скорости нарастания вторичного напряжения но к формированию момента зажигания коммутатор прямого отношения не имеет. Момент зажигания в БСЗ, как и в контактных системах, формируется электромеханическим устройством управления — бесконтактным датчиком на распределителе. Это обстоятельство является принципиальным недостатком всех бесконтактно-электронных систем зажигания. Второй недостаток — наличие в системе ротационного высоковольтного распределителя. Дальнейшее совершенствование автомобильных систем зажигания шло по пути устранения этих недостатков.

2. Электронные и микропроцессорные системы зажигания

Рассмотренные выше системы зажигания (КТСЗ, БТСЗ) в настоящее время имеют ограниченное применение, а на импортных легковых автомобилях высокого потребительского класса, начиная с середины 90-х годов, вообще не используются. Им на смену пришли системы зажигания четвертого поколения — это системы с электронно-вычислительными устройствами управления и без высоковольтного распределителя энергии по свечам в выходном каскаде. Такие системы принято подразделять на электронно-вычислительные или просто на электронные (ЭСЗ) и микропроцессорные (МСЗ).

Электронные и микропроцессорные системы зажигания имеют три принципиальных отличия от предшествующих систем:

1. Их устройства управления (УУ) являются электронно-вычислительными блоками дискретного принципа действия, выполнены с применением микроэлектронной технологии (на универсальных или на больших интегральных микросхемах) и предназначены для автоматического управления моментом зажигания. Эти устройства называются контроллерами.

2. Применение микроэлектронной технологии, помимо получения преимуществ по надежности, позволяет значительно расширить функции электронного управления. Стало возможным внедрение в автомобильную систему зажигания бортовой самодиагностики и принципов схемотехнического резервирования.

3. Выходные каскады этих систем в подавляющем большинстве случаев многоканальные и, как следствие, не содержат высоковольтного распределителя зажигания.

Электронные и микропроцессорные системы зажигания отличаются друг от друга способами формирования основного сигнала зажигания, т.е. того сигнала, который от ЭБУ подается на спусковое устройство накопителя.

В ЭСЗ основной сигнал зажигания формируется с применением время-импульсного способа преобразования информации от входных датчиков. Это когда контролируемый процесс задается временем его протекания, с последующим преобразованием времени в длительность электрического импульса. Таким образом, в ЭСЗ контроллер содержит электронный хронометр и управляется аналоговыми сигналами. Компонентный состав современной ЭСЗ показан на рис. 4.

В МСЗ, структурная схема которой показана на рис. 5, для формирования сигнала зажигания применяется число-импульсное преобразование, при котором параметр процесса задается не временем протекания, а непосредственно числом электрических импульсов.

Функции электронного вычислителя здесь выполняет число-импульсный микропроцессор, который работает от электрических импульсов, стабилизированных по амплитуде и длительности (от цифровых сигналов). Поэтому между микропроцессором и входными датчиками в ЭБУ МСЗ устанавливаются число-импульсные преобразователи аналоговых сигналов в цифровые (ЧИПы).

В отличие от электронной, микропроцессорная система зажигания работает по заранее заданной для данного двигателя внутреннего сгорания программе управления. Поэтому в вычислителе микропроцессорной системы зажигания имеется электронная память (постоянная и оперативная).

Программа управления для конкретной конструкции двигателя определяется экспериментально, в процессе его разработки. На испытательном стенде имитируются все возможные режимы двигателя при всех возможных условиях его работы. Для каждой экспериментальной точки подбирается и регистрируется оптимальный угол опережения зажигания. Получается набор многочисленных значений угла для момента зажигания, каждое из которых отвечает строго определенной совокупности сигналов от входных датчиков. Графическое изображение такого множества представляет собой трехмерную характеристику зажигания, которая в виде матрицы показана на рис. 6.

Координаты трехмерной характеристики «зашиваются» в постоянную память микропроцессора и в дальнейшем служат опорной информацией для определения угла опережения зажигания в реальных условиях эксплуатации двигателя на автомобиле. Изменение опорного (взятого из памяти) угла 8 опережения зажигания осуществляется автоматически. Увеличение угла 8 происходит: при повышении оборотов, при уменьшении нагрузки и при понижении температуры ДВС. Уменьшение угла 8 имеет место при увеличении нагрузки, при падении оборотов и при повышении температуры ДВС.

Если в МСЗ помимо основных датчиков используются дополнительные (например, датчик детонации в цилиндрах ДВС), то в микропроцессоре осуществляется коррекция опорного значения угла опережения зажигания по сигналам этих датчиков. При этом корректировка производится по каждому цилиндру в отдельности.

Электронные блоки управления для ЭСЗ и МСЗ, помимо функциональных и схемотехнических, имеют и принципиальные конструктивные различия.

В ЭСЗ блок управления является самостоятельным конструктивным узлом и называется контроллером (рис. 7).

На входы контроллера подаются сигналы от входных датчиков системы зажигания, а по выходу — контроллер работает на электронный коммутатор выходного каскада (см. рис. 4). Все электронные схемы контроллера низкоуровневые (потенциальные), что позволяет включать их в состав других бортовых электронных блоков управления (например, в ЭБУ системы впрыска топлива).

В МСЗ все функции управления интегрированы в центральный бортовой компьютер автомобиля и персональный блок управления для системы зажигания может отсутствовать. Функции входных датчиков МСЗ выполняют универсальные датчики комплексной системы автоматического управления двигателем. Основной сигнал зажигания подается на электронный коммутатор выходного каскада МСЗ непосредственно от центрального бортового компьютера.

Несмотря на значительные различия электронных и микропроцессорных систем зажигания, по устройствам управления выходные каскады этих систем имеют идентичное схемотехническое и конструктивное исполнение, при котором каждая свеча зажигания на многоцилиндровом ДВС получает энергию для искрообразования по отдельному каналу. Такое распределение называется статическим или многоканальным.

Что это дает автомобильной системе зажигания?

Надо вспомнить, что кроме обычных недостатков механического переключателя (низкая надежность и малая наработка на отказ вращающихся и трущихся частей) классический распределитель зажигания имеет и тот, что в нем реализуется коммутация высоковольтной энергии через электрическую искру. Это, помимо дополнительных потерь энергии, приводит к неравномерному выгоранию контактов в изоляционной крышке распределителя и, как следствие, к явлению разброса искр по цилиндрам и к низкой функциональной надежности системы зажигания. Разброс искр между выводами даже исправного механического распределителя может достигать 2. 3 угловых градусов по повороту коленвала ДВС.

Ясно, что в электронных и особенно в микропроцессорных системах зажигания, высоконадежных и высокоточных в функциональном отношении, формирование момента зажигания в которых реализуется с точностью 0,3. 0,5° для каждого цилиндра в отдельности, применение высоковольтного механического распределителя совершенно недопустимо. Здесь приемлемы электронные способы переключения каналов на низкопотенциальном уровне непосредственно в электронном блоке управления с дальнейшим статическим разделением каналов по высокому напряжению на многовыводных или индивидуальных катушках зажигания. Это неизбежно приводит к многоканальности выходного каскада системы зажигания.

3. Выходные каскады с многовыводными катушками зажигания

Реализация многоканального распределения энергии может быть осуществлена в системах зажигания несколькими способами. Наиболее простой из них — применение двухвыводного высоковольтного выходного трансформатора или двухвыводной катушки зажигания в выходном каскаде. Такой способ разделения каналов приемлем для реализации в системе зажигания с любым типом накопителя.

Откуда пришла такая идея? Известно, что в системе зажигания, на выходе которой установлен высоковольтный распределитель, во время разряда накопителя имеют место две искры: одна основная (рабочая) в свече зажигания и другая вспомогательная — между бегунком распределителя и контактом одного из его свечных выводов. Вторичная обмотка выходного трансформатора (катушки зажигания) высоковольтным выводом соединена с центральным бегунком распределителя, а другой вывод обмотки является нулевым, так как во время разряда накопителя соединяется с «массой» автомобиля (см. рис. 3, ). Энергия вспомогательной искры в распределителе тратится бесполезно, и эту искру стремятся всячески подавить. Отсюда ясно, что вспомогательную искру из-под крышки распределителя можно перенести во вторую свечу зажигания, соединив ее с первой через массу головки блока цилиндров последовательно. Для этого достаточно исключить распределитель из выходного каскада, отсоединить от массы автомобиля заземляемый вывод катушки зажигания и подключить к нему вторую электроискровую свечу (рис. 8).

При одновременном искрообразовании в двух свечах зажигания одна искра является высоковольтной (12. 20 кВ) и воспламеняет топливовоздушную смесь в конце такта сжатия (рабочая искра). При этом другая искра низковольтная (5. 7 кВ), холостая. Явление перераспределения высокого напряжения от общей вторичной обмотки между искровыми промежутками в двух свечах зажигания есть следствие глубоких различий условий, при которых происходит искрообразование. В конце такта сжатия незадолго до появления рабочей искры температура топливовоздушного заряда еще недостаточно высокая (200. 300°С), а давление, наоборот — значительное (10. 12 атм). В таких условиях пробивное напряжение между электродами свечи — максимально. В конце такта выпуска, когда имеет место искрообразование в среде отработавших газов, пробивное напряжение минимально, так как температура выхлопных газов высокая (800. 1000°С), а давление низкое (2. 3 атм). Таким образом, при статическом распределении высокого напряжения с помощью двухвыводной катушки зажигания (на двух последовательно соединенных свечах — одновременно) почти вся энергия высоковольтного электроискрового разряда приходится на рабочую искру.

Впервые двухвыводная катушка была применена в контактной батарейной системе зажигания для двухцилиндрового 4-х тактного двигателя. Примером может служить система зажигания для двигателя польского автомобиля ФИАТ-126Р (рис. 9). Аналогичная по принципу действия система зажигания установлена на отечественном автомобиле ОКА (с электронным управлением).

Если в ДВС четыре цилиндра, потребуется две двухвыводных катушки зажигания и два раздельных энергетических канала коммутации в выходном каскаде (см. рис. 5). На рис. 10 приведена диаграмма последовательности искрообразования в цилиндрах 4-х цилиндрового четырехтактного двигателя, оснащенного системой зажигания с двумя двухвы-водными катушками зажигания. Для шестицилиндрового двигателя потребуется три двухвыводных катушки зажигания и три энергетических канала.

В настоящее время разработан ряд автомобильных систем зажигания, в которых две двухвыводных катушки зажигания собираются на общем Ш-образном магнитопроводе и тем самым образуется одна 4-выводная катушка зажигания (например для автомобиля ВАЗ-2110). Такая катушка имеет две первичных и две вторичных обмотки и управляется от двухканального коммутатора. Четырехвыводная катушка зажигания может иметь и одну вторичную двухвыводную обмотку при двух первичных. Вторичная обмотка такой катушки дооборудована четырьмя высоковольтными диодами — по два на каждый высоковольтный вывод .

Недостатком любой системы зажигания с двухвыводными катушками является то, что в одной свече искра развивается от центрального электрода к массовому (боковому), а во второй свече — в обратном направлении (см. рис. 8). Так как центральный электрод заострен и всегда значительно горячее бокового, то истечение носителей заряда с его острия при искрообразовании требует затраты меньшего количества энергии, чем при истечении с бокового электрода (на центральном электроде начинает проявляться термоэлектронная эмиссия). Это приводит к тому, что пробивное напряжение на свече, работающей в прямом направлении, становится несколько ниже (на 1,5.2 кВ), чем на свече с обратным включением полярности. Для современных электронных и микропроцессорных систем зажигания с большим коэффициентом запаса по вторичному напряжению и с управляемым временем накопления энергии это не имеет принципиального значения.

4. Выходные каскады с индивидуальным статическим распределением

В современных электронных и микропроцессорных системах зажигания широко используются выходные каскады с индивидуальными катушками зажигания для каждой свечи в отдельности. Примером может служить система зажигания фирмы BOSCH, интегрированная в электронную систему автоматического управления (ЭСАУ) двигателем, которая известна под названием Motronic.

На рис. 11 показана функциональная схема ЭСАУ Motronic М-3,2,

Которая устанавливается на четырехцилиндровых двигателях автомобилей AUDI-A4 (выпуск после 1995 года).

В контроллере J220 имеется микропроцессор с блоком памяти, в котором хранится трехмерная характеристика зажигания (см. рис. 6). По этой характеристике, а также по сигналам датчика ДО G-28 (датчик частоты вращения двигателя) и датчика ДН G-69 (датчик нагрузки двигателя) устанавливается начальный угол Q(кю) = F(n) опережения зажигания. Далее по сигналам датчиков ДХ G-40, ДТ G-62 и ДД G-66 в цифровом микропроцессоре производится вычисление текущего (необходимого для данного режима работы ДВС) значения угла опережения зажигания, который с помощью электронной схемы переключения каналов подается в виде основного импульса S зажигания в соответствующий канал электронного коммутатора К-122. К этому времени в этом канале индуктивный накопитель N находится в заряженном (от бортсети +12 В) состоянии и по сигналу S разряжается на соответствующую свечу зажигания. Через 180° поворота коленвала описанные процессы будут иметь место в следующем (по порядку работы двигателя) канале коммутатора.

Основные преимущества системы зажигания, интегрированной в ЭСАУ Motronic, состоят в следующем:

— индивидуальное статическое распределение высокого напряжения по свечам зажигания;
— катушки зажигания с заземленной вторичной обмоткой;
— все входные датчики (датчик Холла, датчик частоты вращения ДВС, датчик температуры ДВС, датчики дроссельной заслонки, датчик детонации) — это формирователи электрических сигналов из неэлектрических воздействий бесконтактного принципа действия. Аналоговые сигналы от этих датчиков преобразуются в контроллере в цифровые сигналы;
— селективная коррекция угла опережения зажигания по детонации (в каждом цилиндре в отдельности);
— отключение цилиндров ДВС при перебоях в искрообразовании (защита дорогостоящих компонентов — кислородного датчика и каталитического газонейтрализатора экологической системы автомобиля от повреждений);
— наличие в контроллере функций самодиагностики и резервирования.

5. Выходной каскад с управляемым трансформатором зажигания

Известны попытки применить в многоканальном выходном каскаде автомобильной системы зажигания высоковольтный трансформатор с насыщающимися сердечниками.
Если магнитопровод трансформатора ввести в режим насыщения, то его коэффициент трансформации резко падает и энергия из первичной обмотки во вторичную не трансформируется.

Электрическая схема выходного каскада с трансформатором насыщения показана на рис. 12.

Выходной трансформатор имеет два магнитопровода — М1 и М2, охваченных общей первичной обмоткой Каждый магнитопровод оснащен отдельной обмоткой управления Wв и Wв») и отдельной двухвыводной вторичной обмоткой (W2″ и W2″»). Когда по управляющей обмотке Wв» протекает ток, достаточный для насыщения сердечника М1, а обмотка Wв» обесточена, то высокое напряжение будет наводиться только во вторичной обмотке W2″. Если обесточить управляющую обмотку Wв» и пропустить ток насыщения по обмотке Wв», то насытится сердечник М2 и высокое напряжение будет трансформировано только в обмотку W2″».

Система зажигания с трансформатором насыщения обладает высокой надежностью, малыми габаритами и весом, но ее промышленный выпуск пока не реализован из-за значительных технических трудностей изготовления (для трансформатора насыщения требуются тороидальные сердечники из высококачественного пермалоя. Намотка многовитковых обмоток на такие сердечники крайне затруднена).

6. Высоковольтные провода

В системах зажиганиях с высоковольтным механическим распределителем длина высоковольтных проводов всегда значительна (20. 60 см). И так как по проводам в момент электроискрового разряда в свечах протекает высокочастотный ток высокого напряжения, то длинные провода излучают радиопомехи. Источниками радиопомех являются также свечи зажигания.

Есть три способа подавления радиопомех от АСЗ: экранизация высоковольтных проводов, свечей, катушки зажигания и высоковольтного распределителя; введение в центральный токовод высоковольтного провода распределенной индуктивности и распределенного сопротивления; установка помехоподавительного резистора непосредственно в изолятор свечи зажигания.

Экранизация требует увеличения запаса по вторичному напряжению и делает выходной каскад АСЗ громоздким. Высоковольтный провод с распределенными параметрами имеет недостаточно высокую конструктивную надежность, сложную технологию изготовления и высокую стоимость.

В современных системах зажигания применяют свечи с помехоподавительным резистором 4. 10 кОм, а длину высоковольтных проводов стремятся свести к минимуму. Последнее становится возможным благодаря применению индивидуальных катушек зажигания, установленных непосредственно на свечах (см. рис. 11).

Высоковольтные провода подразделяют на низкоомные (до 0,5 Ом/м — в устаревших конструкциях проводов) и высокоомные (1. 10 кОм/м). Провода маркируются двумя способами: цветом и текстовой надписью вдоль провода.

Отечественные провода светло-коричневой или пестрой расцветки — низкоомные. Провода красного или розового цвета ПВВП-8 обладают распределенным сопротивлением 2000+200 Ом/м; синего цвета ПВППВ-40 — 2550±250 Ом/м. На высоковольтных проводах импортного производства электрические параметры чаще обозначаются текстом вдоль провода. Содержание текста можно расшифровать по фирменному каталогу.

Любой из трех указанных способов подавления радиопомех приводит к некоторому падению высоковольтного выходного напряжения системы зажигания, что иногда сказывается при пуске холодного двигателя в слякотную зимнюю погоду, когда провода покрываются тонким инеем. Чтобы устранить этот недостаток, в современных микропроцессорных системах зажигания стали применять грязевлагозащиту высоковольтных проводов и свечей зажигания (укрытие проводов в изоляционную трубку или под пластмассовую крышку вместе со свечами).

* В заключение следует отметить, что автомобили с центральным бортовым компьютером (ЦБК) — пока редкость. Но перспектива очевидна. В недалеком будущем ЦБК станет единым электронным блоком управления, общим для всех функциональных систем на борту автомобиля, таких как: впрыск топлива, электроискровое зажигание, антиблокировка тормозов, управление дифференциалами ведущих колес, антипробуксовка колес и т.д. и т.п. Но даже при полной интеграции функций управления в центральный бортовой компьютер принципы построения электронных схем для электроискровых систем зажигания надолго останутся такими же, как и в современных микропроцессорных системах.

Литература

1. Д.Соснин. Современные автомобильные системы зажигания. Ремонт&Сервис, №10, 1999 г., с. 45-47
2. Д.Соснин, А.Фещенко. Автомобильные катушки зажигания. Ремонт&Сервис, №9, 1999 г., с. 46-53
3. В.Е.Ютт. Электрооборудование автомобилей. М. Транспорт. 1995 г. Продолжение следует

Система зажигания авто предопределена для создания искрового разряда, распределения его по свечам зажигания и все это в подходящий момент работы мотора. В определенных моделях авто импульсы системы поступают на блок управления с помощью погружного топливного насоса. В дизельных моторах зажигание случается во время впрыска топливной смеси при такте сжатия.

Система зажигания бывает трех типов:

  • Контактная. Появление импульсов осуществляется в тот миг, когда контакты находятся в стадии разрыва.
  • Бесконтактная. Появлению импульсов способствует коммутатор (генератор импульсов).
  • Микропроцессорная. Механизм представляет собой электронный прибор, управляющий моментом воспламенения искры, а также и другими системами транспортного средства.

В двухтактных силовых агрегатах, для работы которых не нужен внешний источник питания, устанавливают системы от магнето. Магнето – это самостоятельное устройство, которое объединяет источник тока и катушку зажигания.

Все эти системы используют единый принцип для своей работы, а отличаются лишь методом образования управляющего импульса.

Строение системы зажигания:

  1. Источник питания. Во время запуска двигателя машины источником питания служит аккумулятор, а во время его эксплуатации – генератор авто.
  2. Замок зажигания — приспособление, благодаря которому осуществляется передача напряжения. Выключатель (замок зажигания) есть механический либо электрический.
  3. Накопитель энергии. Это устройство, главная роль которого в накоплении и преобразовании энергии в достаточном количестве для образования разряда меж электродами свечки зажигания. В устройстве современных автомобилей применяются такие накопители: емкостные, индуктивные. Первый вид накопителя представлен в виде емкости, использующей высокое напряжение для накапливания заряда, который в виде энергии поступает в определенное время на свечку. Второй вид накопителя, то есть накопитель индуктивный имеет вид катушки зажигания. Сначала первичная обмотка подсоединяется к плюсовому полюсу, а через прибор разрыва – к минусовому. Работающее устройство разрыва способствует появлению напряжения самоиндукции в обмотке. Относительно вторичной обмотки, то в ней появляется напряжение в количестве достаточном для того чтобы пробить воздушный зазор свечки.
  4. Свечки зажигания. Каждая свеча – это приспособление в виде изолятора из фарфора, накрученного на металлическую резьбу и имеющего два электрода, расположенные в интервале от 0,15 до 0,25 мм один от другого. Первым электродом является центральный проводник, а вторым – резьба металлическая.

  1. Система распределения зажигания. Предназначение системы – снабжение в необходимое мгновение энергией свечки зажигания. Она состоит из: распределителя (коммутатора), а также блока управления.

Распределитель зажигания – это приспособление, распределяющее высокое напряжение по электропроводам, подсоединенным к свечкам цилиндра. Этот процесс может иметь статическую или механическую природу. Статический распределитель не имеет в своей конструкции вращающихся деталей. В этом случае катушка зажигания прикрепляется прямо к свечке, а управление процессом осуществляется не чем иным как блоком управления зажиганием. Силовой агрегат, имеющий четыре цилиндра, будет иметь в своей конструкции и 4 катушки. Высоковольтные провода в этой системе не применяются. Что касается механического распределителя зажигания, то это устройство представлено в виде вала, запуск которого осуществляется при запуске двигателя, а распространение напряжения по проводам осуществляется с помощью специального «бегунка».

Коммутатор – это электронное приспособление, которое применяется для создания импульсов, приводящих в действие автотрансформатор (катушку).

Блок управления системой зажигания существует в виде микропроцессорного механизма, который устанавливает тот момент, когда нужно подать импульс в катушку. При этом учитываются показатели лямбда-зондов, коленвала, распредвала, температурные показатели.

Особенность функционирования

Система зажигания классическая функционирует следующим образом. Кулачки, активировавшиеся с помощью обращения вала привода трамблера, создают «разрыв», передаваемый на первичную обмотку авторансформатора заряд в размере 12 вольт. После исчезновения напряжения в обмотке образовывается ЭДС самоиндукции, а в обмотке вторичной зарождается напряжение в размере около 30 тысяч вольт. Далее высокое напряжение появляется в распределителе, а потом расходится на свечки в том количестве, которое требуется во время периода работы силового агрегата. В этом случае такого напряжения вполне достаточно для того чтобы пробить искровым зарядом зазор воздуха между электродами свечек зажигания.

Для полного перегорания топлива необходим процесс опережения зажигания. Учитывая то, что топливная смесь перегорает не сразу, ее нужно зажечь немного заранее. Миг подачи искры должен быть четко отрегулирован, ведь в случае несвоевременного зажигания может иметь место потеря мощности двигателя, повышенная детонация.

Автомобили используются для достаточно быстрого транспортирования пассажиров и грузов в определенные пункты назначения. Без автомобиля очень сложно представить работу любого предприятия или завода. Главным элементом является двигатель, ему, в свою очередь, для нормальной работы нужна система зажигания, которая должна быть исправной и по своим характеристикам подходить данной силовой установке машины.

Система зажигания

Система зажигания автомобиля — это достаточно сложная совокупность приборов, отвечающая за появление искры в тот момент, который соответствует режиму работы силовой установки. Данная система является частью электрооборудования. Самые первые двигатели, такие как агрегат Даймлера, в качестве системы для зажигания применяли калильную головку — это первое устройство системы зажигания, которое не лишено было недостатков. Их суть заключалась в том, что воспламенение осуществлялось в самом конце такта, так как камера раскалялась до достаточно высокой температуры. Перед стартом всегда нужно было прогреть саму калильную головку и только потом запускать двигатель. В дальнейшем головка разогревалась за счет поддержания температуры от сгораемого топлива. В современных условиях такой принцип системы зажигания может использоваться только в микродвигателях, применяемых в моделях авто и прочей техники, используемой ДВС. Такое исполнение позволяет уменьшить габаритные размеры, но при этом вся конструкция может быть дороже. В небольших моделях это малозаметно, а вот в полноразмерном автомобиле может очень сильно сказаться на цене. Во всех авто схема системы зажигания практически одинаковая. Некоторые отличия диктуются только видом исполнения.

Общая схема системы зажигания выглядит следующим образом.

Система, работающая с использованием принципа магнето

После калильной головки одной из первых систем зажигания были созданы устройства, которые работали на основе магнето. Главная идея такой установки — это генерация необходимого импульса для зажигания за счет прохождения возле неподвижной катушки небольшого магнитного поля от установленного постоянного магнита, который в свою очередь был связан с одной из вращающихся деталей мотора. Главным достоинством такой системы была максимальная простота конструкции и отсутствие необходимости устанавливать какие-либо элементы питания и батареи. Она всегда готова к работе.

В современном мире ее применяют в основном для двигателей, которые установлены на бензопилах, небольших бензиновых генераторах и другой похожей технике. Не лишена система и недостатков, главный из которых — очень высокая стоимость производства. Нужна была катушка, обладающая большим количеством витков очень тонкой проволоки. Магниты также должны быть высокого качества. Исходя из всех недостатков, от такой системы отказались, заменив на более простые и более надежные.

Виды систем

Для нормальной работы бензинового двигателя обязательно нужна система зажигания. Благодаря ей происходит воспламенение смеси в необходимый момент. Существует три вида систем:

  • бесконтактная;
  • электронная.
Рекомендуется к прочтению  Свечи зажигания по вин коду автомобиля

Все три вида отличаются по конструкции. Несмотря на это, принцип работы у них практически одинаковый.

Общее строение и устройство зажигания

Все системы зажигания, независимо от вида, состоят из пяти основных конструктивных элементов:

  • Источник питания. При запуске мотора машины источником необходимой энергии служит аккумулятор. После того как двигатель начал работать, эту функцию выполняет генератор.
  • Замок зажигания — специальное устройство, которое используется для передачи напряжения. Замок, он же — выключатель, бывает как механический, так и более современный — электрический.
  • Накопитель необходимой энергии. Данный элемент создан для накопления, а также преобразования энергии в достаточном количестве. В современных авто возможно использование двух видов накопителей: индукционных либо емкостных. Индукционный — более распространён и имеет вид некой катушки зажигания. Преобразование осуществляется за счет прохождения тока через две обмотки этой катушки.
  • Свеча . Непосредственно рабочий элемент, который создает необходимую искру для воспламенения. Представляет собой небольшой фарфоровый изолятор, который накручен на резьбу, и имеет два электрода, которые располагаются на небольшом расстоянии друг от друга. При прохождении тока между контактами за счет малого расстояния создается искра.
  • Система, применяемая для распределения зажигания. Главное предназначение — это снабжение в нужный момент свечей зажигания энергией. Состоит из некоего распределителя (либо коммутатора) и отдельного блока для его управления. Вид распределителя зависит от выбранной системы, он может быть либо электронным, либо механическим, который использует для своей работы вращающийся бегунок.

Контактный тип зажигания

Самая распространенная схема — система зажигания «Газ», используемая для воспламенения топливной смеси, более известная как прерывательно-распределительная система. Данное устройство создает искру очень высокого вольтажа, до 30 тысяч В, на контактах свечей. Для того чтобы это выполнить, свечи соединяются с катушкой, благодаря которой и происходит образование необходимого напряжения. Сигнал на катушку подается при помощи специальных проводов, обладающих необходимыми характеристиками. При размыкании контактной группы при помощи специального кулачка как раз и происходит создание искры.

Стоит отметить, что момент ее возникновения должен четко соответствовать специальному положению поршней. Это достигается в результате установки четко рассчитанного распределителя, который передает вращательное движение на специальный прерыватель-распределитель. Главным недостатком такой системы является присутствие механического износа, и как результат — изменяется время создания искры, а также ее качество. Если искра не будет подаваться своевременно, это повлияет на правильную работу двигателя, а значит, потребуется довольно частое вмешательство в его работу и регулировку.

Несмотря на это, контактно-транзисторная система зажигания используется и по сегодняшний день. Такая система воспламенения горючей смеси популярна благодаря отличным характеристикам и высокими показателями надежности работы.

Бесконтактное зажигание

Бесконтактная система зажигания — это более сложная система, которая напрямую зависит только от размыкания специальных контактов. Самую главную роль в ее работе играет коммутатор, который создан на основе транзисторного типа работы. Для нормальной подачи искры применяется еще и отдельный датчик. Эта система хороша тем, что отсутствует некая зависимость от уровня качества выполнения поверхности контактов и может быть гарантировано более высокого качества искрообразование. Но и этот тип системы зажигания использует распределитель, который необходим для передачи на нужную свечу определенного количества тока. Внешне система чем-то похожа на контактную схему зажигания.

Передача тока необходимой величины осуществляется за счет использования специальных высоковольтных проводов.

Достоинства бесконтактного устройства зажигания

По сравнению с контактной, данная схема обладает рядом своих преимуществ:

  • Не обгорают контакты на прерывателе, а также они не подвержены загрязнению. Отсутствует необходимость очень долго выбирать и устанавливать момент, когда будет выполняться подача тока. Нет надобности контролировать или регулировать положение контактов, а также их угол замыкания и размыкания, все потому, что бесконтактная система зажигания исключает присутствие механических контактов в системе. В итоге двигатель не теряет своей мощности.
  • Благодаря тому, что отсутствует размыкание контактов посредством специального кулачка, также нет вибрации и биения ротора внутри распределителя — не нарушается равномерность подачи искры на каждую свечу зажигания.
  • Обеспечивается уверенный запуск даже холодного двигателя, несмотря на температуру окружающей среды.

Электронное зажигание

Данная система исключает использование движущихся механических деталей. Достигается это благодаря применению специальных датчиков и блока управления. Создание искры, а также момент ее подачи на определенную свечу осуществляются более точно, чем в системах, которые используют механические распределители. В сумме это дает хорошую возможность улучшить работу силовой установки автомобиля, а также существенно увеличить мощность, не увеличивая расхода топлива. Система отличается очень высокой надежностью и качеством исполнения поставленных задач. Такая электронная система зажигания используется на многих современных автомобилях, благодаря высокой надежности и отличным рабочим параметрам.

Микропроцессорный вид зажигания

Микропроцессорная система зажигания — это одна из разновидностей электронного зажигания. Используется для создания некой зависимости опережения зажигания в установках с карбюраторной системой питания от давления воздуха в коллекторе, а также от частоты вращения в двигателе коленчатого вала.

Микропроцессорная электронная система зажигания обладает очень большим количеством достоинств по сравнению со стандартной комплектацией автомобилей с карбюраторной системой питания.

Существенно уменьшается уровень расхода. Это происходит благодаря оптимизации сгорания подаваемой смеси.

Улучшаются все динамические характеристики автомобиля.

Улучшается работа двигателя, переходы между передачами становятся более плавными. Нет потерь мощности на низких оборотах.

Микропроцессорная система зажигания подразумевает установку ГБО, в результате этого и происходит экономия топлива, а также уменьшается стоимость каждого километра пути.

Есть возможность установки дополнительного переключателя для смены режимов. К примеру, между видами топлива.

Сегодня система зажигания ВАЗ позволяет установить данную схему для улучшения всех динамических показателей. Такая возможность снова возвращает ВАЗ в строй актуальных автомобилей, благодаря низкой цене, но при этом с неплохими скоростными характеристиками.

Основные этапы в работе зажигания

Существует несколько самых основных этапов при работе системы зажигания, они не зависят от вида и конструкционного исполнения:

Накопление и подача необходимого уровня заряда.

Специальное высоковольтное преобразование.

Образование искры при помощи свечей.

Воспламенение топливной смеси.

На каждом из этапов необходима максимально точная и слаженная работа всех элементов. В таком случае лучше выбирать наиболее надежные и давно проверенные системы. По статистике, лучшей считается электронная система зажигания двигателя, благодаря отсутствию механических узлов.

Свечи зажигания

Ни одна система зажигания не способна работать без главного элемента — свечи. Данная деталь способна преобразовать импульсы, получаемые от высокого напряжения, в специальный искровой заряд для воспламенения паров топлива в камере сгорания. Для хорошей работы свечи уровень температуры ее нижнего изолятора должен быть в районе 500-600 градусов. Стоит отметить, что при температуре в 500 градусов может быть отложение нагара на поверхности изолятора. Как результат — перебои в работе, плохая передача искры. При температуре 600 градусов возможно так называемое калильное зажигание — это преждевременное зажигание смеси за счет высокой температуры изолятора.

При выборе свечей руководствуются так называемым калильным числом, величина которого изначально устанавливается заводом-изготовителем. Чем больше калильное числ, тем меньше свеча подвержена нагреванию, ее еще называют более холодной свечой.

Проверка состояния и исправности зажигания

Время от времени система зажигания автомобиля для нормальной работы требует проверки целостности и слаженности элементов системы воспламенения. Только правильный подход обеспечит долговечность и надежность работы двигателя. В частности, проверяют следующие параметры:

Опережение зажигания и его угол. При необходимости производится регулировка и установка стандартного значения для данного автомобиля.

Проверка цепей напряжения. Для этого снимаются провода высокого напряжения и при помощи специального тестера проверяется их пропускная способность и наличие пробоя.

Для того чтобы получить максимально точную информацию о состоянии цепей зажигания, а также обо всех процессах, протекающих внутри, применяют специализированные стенды, оборудованные осциллографами. Благодаря этому можно получить максимально точное значение и очень быстро определить уровень работоспособности систем. Все эти действия нужны, чтобы определить неисправности системы зажигания. На начальном этапе можно обойтись минимальными потерями, к примеру, заменой проводов. При этом сохраняется работоспособность двигателя, что очень важно, так как его ремонт стоит гораздо больше, чем замена одного из элементов системы зажигания.

Наиболее характерные неисправности зажигания

Неисправности системы зажигания могут повлечь за собой выход из строя и остальных устройств, используемых для нормальной работы машины. Выделяют отдельный список часто встречаемых неисправностей, при которых затрудняется работа системы воспламенения рабочей смеси:

Возможны замыкания первичной обмотки катушки зажигания на массу, а также замыкание вторичной на первичную. В результате происходит перегорание дополнительного резистора и появляются характерные трещины в изоляторе, а также в крышке катушки. В этом случае необходима замена поврежденных элементов, если же катушка практически разрушена — то замена всего узла.

Характерные неисправности прерывателя: возможно обгорание либо загрязнение маслом контактов внутри прерывателя; нарушение стандартного зазора между контактами, что приводит к перебоям в переключении между свечами.

Обгорание либо замасливание контактов может вызвать очень резкое увеличение уровня сопротивления между ними, из-за этого уменьшается ток, создаваемый в первичной обмотке, и как результат — снижается мощность искры, которую создают свечи.

Нарушение зазора также приводит к ухудшению образованию искры, которая создается между электродами свечи. Как результат — перебои в нормальной работе двигателя.

Свечи: возможно появление нагара на внутренней поверхности, а также обильное загрязнение снаружи. Нарушение зазора между электродами, различные трещины в изоляторе, неисправность бокового электрода — все это приводит к плохой подаче искры либо вовсе ее отсутствию. Это вызывает нестабильную, неравномерную и неустойчивую работу мотора, снижает его мощность. Возможна и остановка при повышении нагрузки.

Нормальная работа свечей зажигания возможна только в случае, если:

Поверхность резьбы сухая (ни в коем случае не мокрая);

Присутствует очень тонкий слой нагара либо копоти;

Цвет электродов, а также изолятора должен быть от светло-коричневого до светло-серого, почти белого.

Обо всех неисправностях может рассказать мокрая поверхность резьбы — это может быть как бензин, так и масло. У неисправной свечи электроды и часть изолятора покрыты толстым слоем нагара и мокрые.

Замасленные свечи и другие признаки неисправности

Если двигатель обладает очень большим пробегом, и при этом все свечи были заменены в одно и то же время, то главной виной такого состояния является повышенный износ цилиндров, колец или поршней. Возможно появление масла на поверхности свечи в период, когда автомобиль проходит обкатку. Это со временем проходит. Если же масло было обнаружено только на одной свече, то причиной этого, скорее всего, может быть неисправность выпускного клапана, он может прогореть. Чтобы это определить, нужно хорошо прислушаться к работе двигателя, на холостом ходу он работает неравномерно. В этом случае нельзя откладывать с проведением ремонтных работ, так как потом прогорит и седло, и ремонт будет еще дороже.

Выгоревшие либо очень сильно корродированные электроды говорят только о перегреве свечи. Такое возможно, если был использован низкооктановый бензин, либо была неправильная установка момента произведения зажигания. Слишком обедненная смесь — тоже результат оплавки электродов.

Возможны различные механические повреждения на поверхности свечи. Она может иметь изогнутый вид, или же будет деформирован электрод, расположенный в боковой части свечи. Последствия такой работы — перебои в зажигании. Причиной возникновения таких неприятностей может быть неправильно выбранная длина свечи, либо же длина резьбы не соответствует посадочному месту в головке мотора. В таком случае стоит подобрать стандартную свечу, рекомендуемую заводом-изготовителем. Если ее длина была выбрана правильно, стоит обратить внимание на присутствие посторонних механических элементов во внутренней части цилиндра.

После того как свечи были поменяны местами, можно узнать очень большое количество информации об их состоянии. Если свеча продолжает покрываться нагаром уже в другом цилиндре — это говорит о её неисправности. Но если нормальная и исправная свеча одного из соседних цилиндров также начинает покрываться нагаром, как и её предшественница, тогда это неисправность непосредственно в кривошипно-шатунном устройстве этого цилиндра.

Выводы

Все системы, используемые для воспламенения топливной смеси, хороши в определенных областях машиностроения. Все не лишены своих недостатков. Не всегда нужно создавать сложную и высоконадежную систему, иногда гораздо дешевле использовать простые и более дешевые. Нет необходимости устанавливать дорогую систему зажигания на автомобиль, который по своей стоимости гораздо ниже, чем остальные в его классе. Такими действиями можно только поднять его стоимость, но качество, к сожалению, останется прежним. Зачем что-то менять, если работа системы зажигания показала только лучшие результаты на многих тестах?

Назначение системы зажигания автомобиля: Назначение систем зажигания | Система зажигания

Система зажигания предназначена для воспламенения топливовоздушной смеси в цилиндрах бензинового двигателя. Топливовоздушная смесь воспламеняется в камере сгорания двигателя посредством электрического разряда между электродами свечи зажигания, установленной в головке цилиндров. Для создания искры между электродами свечи зажигания применяют системы зажигания от магнето и батарейные системы зажигания, источниками высокого напряжения в которых являются индукционные катушки.

Рис. Схема батарейной системы зажигания

Система зажигания состоит из следующих основных элементов:

  • источник тока ИТ, функцию которого выполняет аккумуляторная батарея или генератор
  • выключатель ВК цепи электроснабжения (выключатель зажигания)
  • датчик Д углового положения коленчатого вала
  • регуляторы момента зажигания РМЗ, которые задают определенный момент подачи высокого напряжения на свечу в зависимости от частоты вращения коленчатого вала, разрежения Δрк во впускном трубопроводе и октанового числа бензина
  • источник высокого напряжения ИВН, содержащий промежуточный накопитель энергии НЭ и преобразователь низкого напряжения в высокое
  • силовое реле СР, в качестве которого могут служить механические контакты прерывателя или электронный ключ (транзистор или тири­стор)
  • распределитель Р импульсов высокого напряжения по свечам
  • помехоподавительные устройства ПП (экранирующие элементы системы зажигания или помехоподавительные резисторы)
  • свечи зажигания СВ, на которые подается высокое вторичное напряжение

В батарейной системе зажигания источником энергии является аккумуляторная батарея или генератор (в зависимости от режима работы двигателя). Система зажигания от магнето принципиально отличается от батарейной тем, что источник электроэнергии в ней — магнитоэлектрический генератор, конструктивно объединенный с индукционной катушкой. Система зажигания от магнето в настоящее время на автомобилях практически не применяется, однако находит применение на пусковых бензиновых двигателях тракторных дизелей.

Система зажигания обеспечивает генерацию импульсов высокого напряжения в нужный момент времени на тактах сжатия в цилиндрах двигателя и их распределение по цилиндрам в соответствии с порядком их работы. Момент зажигания характеризуется углом опережения зажигания УОЗ, который представляет собой угол поворота коленчатого вата от положения в момент подачи искры до положения, когда поршень проходит через верхнюю мертвую точку ВМТ.

Электрическая искра вызывает появление в ограниченном объеме топливовоздушной смеси первых активных центров, от которых на­чинается развитие химической реакции оксидирования топлива, со­провождающейся выделением теплоты. Процесс сгорания рабочей смеси разделяют на три фазы:

  • начальная, в которой формируется пламя, инициированное ис­кровым разрядом в свече
  • основная, в которой пламя распространяется на большую часть камеры сгорания
  • конечная, в которой пламя догорает у стенок цилиндра

Рис. Система зажигания с накоплением энергии:
а — в магнитном поле; б — в электрическом поле

Для бесперебойного искрообразования на свечу зажигания необходимо подать напряжение до 30 кВ.

Высокий уровень напряжения обеспечивает промежуточный источник энергии. По способу накопления энергии в промежуточном источнике различают системы с накоплением энергии в магнитном поле (в индуктивности) или в электрическом поле конденсатора (в емкости). В обоих случаях для получения импульса высокого напряжения используется катушка зажигания, представляющая собой трансформатор (или автотрансформатор), содержащий две обмотки: первичную L1 с малым числом витков и электросопротивле­нием в доли и единицы ома и вторичную обмотку L2 с большим числом витков и сопротивлением в единицы и десятки килоом.

Автотрансформаторная связь обмоток упрощает конструкцию и технологию изготовления катушки, а также несколько увеличивает вторичное напряжение. Коэффициент трансформации катушек зажигания находится в пределах 50—225.

В системах зажигания с накоплением энергии в катушках зажигания (в индуктивности) первичная обмотка L1 катушки подключается к источнику электроснабжения последовательно через механический или электронный прерыватель S2. В системах зажигания с накоплением энергии в электрическом поле конденсатора (в емкости) первичная обмотка катушки периодически подключается к конденсатору управляемым электронным переключателем S2. Конденсатор предварительно за­ряжается от источника электроснабжения на автомобиле через статический преобразователь напряжения.

Система зажигания автомобиля | Система зажигания

Основными условиями воспламенения смеси являются превышение высокого (вторичного) напряжения над напряжением пробоя и достаточность энергии искрового разряда, выделяемой в искровом промежутке зажигательной свечи. Искровой разряд имеет емкостную и индуктивную фазы. Длительность емкостной фазы невелика и составляет 1—3 мкс. Поэтому энергия, выделяемая в данной фазе искрового разряда, обеспечивает воспламенение лишь однородной и полностью газифицированной рабочей смеси. При пуске холодного двигателя, когда паровой части топлива в смеси недостаточно, а температура ее низка, для воспламенения рабочей смеси кроме емкостной фазы разряда требуется индуктивная. Длительность индуктивной фазы искрового разряда существенно больше, чем емкостной, что способствует улучшению прогрева смеси и ее испарению. Это обеспечивает более качественное воспламенение смеси, находящейся по своему составу у границ воспламеняемости.

У систем зажигания, предназначенных для двигателей с Э > 9, энергия искрового разряда достигает 0,05 Дж, а длительность 2,5 мс. При этом повышение вторичного напряжения над напряжением пробоя, характеризуемого коэффициентом запаса, составляет 1,4-1,5.

Величина напряжения пробоя при пуске двигателя (особенно холодного) всегда больше, чем на его рабочих режимах. Это связано с низкой температурой электрода свечи и рабочей смеси в цилиндре. Напряжение пробоя зависит от давления сжатия в момент пробоя искрового промежутка и расстояния между электродами свечи. На величину напряжения пробоя влияет форма электродов свечи (результат электрической эрозии), при изменении которой оно увеличивается на 3-4 кВ за первые 25 тыс. км пробега автомобиля.

Величина вторичного напряжения, развиваемого системой зажигания, зависит от конструктивных и эксплуатационных факторов.

При пусковых частотах вращения коленчатого вала двигателя время замкнутого состояния контактов прерывателя достаточно велико, и сила тока в первичной электроцепи достигает максимального значения. При малой частоте размыкания контактов и большой силе тока разрыва, индуктируемого в первичной обмотке катушки, возможен пробой искрового воздушного промежутка между контактами, что вызывает ухудшение параметров искрового разряда.

Вторичное напряжение уменьшается при снижении напряжения на зажимах аккумуляторной батареи, которое обусловливается низкой температурой аккумуляторной батареи и степенью ее разряженности. Для компенсации снижения напряжения в первичную электроцепь систем зажигания у отечественных автомобилей вводится дополнительный резистор, замыкаемый накоротко в момент включения стартера.

Необходимо отметить влияние неравномерности электрострартерного прокручивания коленчатого вала на снижение вторичного напряжения систем зажигания. Вторичное напряжение падает при неравномерном прокручивании коленчатого вала на 0,2-1,5 кВ по сравнению с равномерным прокручиванием. Уменьшение вторичного напряжения возможно и при увеличении шунтирующего сопротивления и зазора между электродами зажигательной свечи. Шунтирование свечей при пуске двигателя происходит в результате переобогащения смеси и попадания между электродами влаги и остатков продуктов сгорания. Наибольшее шунтирование свечей наблюдается у роторно-поршневых двигателей (в силу конструктивных особенностей расположения свечи) и у двухтактных двигателей из-за плохой организации процесса смесеобразования и плохой очистки цилиндров от остаточных газов. Увеличить энергию искрового разряда и величину вторичного напряжения у систем зажигания можно только увеличением силы тока разрыва первичной электроцепи катушки зажигания. В классических электромеханических системах такая возможность ограничивается сроком службы контактов прерывателя. Наибольшая эксплуатационная надежность контактов имеет место при силе тока 1 А.

Проблема роста вторичного напряжения и энергии искрового разряда за счет увеличения силы тока разрыва первичной цепи решается с помощью схем контактно-транзисторных и бесконтактных систем зажигания.

Контактно-транзисторные системы зажигания обеспечивают более легкие условия работы контактов прерывателя при одновременном повышении силы тока разрыва первичной цепи.

Вторичное напряжение, развиваемое контактно-транзисторной системой зажигания двигателя ЗИЛ-508.1000400, составляет 25 кВ, что обеспечивает коэффициент запаса 1,7-1,8 (1,35 для классической системы). Сила тока в первичной цепи катушки зажигания составляет около 7 А и разрываемого контактами прерывателя — 0,7-0,9 А.

Положительным качеством контактно-транзисторной системы является увеличение по сравнению с классической длительностью и энергии искрового разряда (энергия до 0,024-0,025 Дж и длительность до 2,0-2,3 мс). К недостаткам данных систем относится влияние на их характеристики напряжения в первичной цепи и л, хотя оно несколько меньше, чем у классической системы.

Лучшими системами с точки зрения пуска являются электронные бесконтактные системы с электронными или электромеханическими автоматами опережения зажигания, имеющие бесконтактное управление моментом зажигания с нормированным временем накопления энергии в магнитном поле. В таких системах время накопления энергии почти не зависит от п, что улучшает условия пуска двигателя. Энергия индуктивной фазы на пусковых режимах двигателя для отечественных электронных систем (бесконтактной и микропроцессорной) составляет от 0,03 до 0,05 Дж, а длительность разряда от 2,0 до 1,7 мс.

Широко применяются электронные системы с накоплением энергии в электростатическом поле конденсатора и коммутирующем элементе (тиристоре). Резкий рост вторичного напряжения обеспечивает малую чувствительность к шунтированию свечей зажигания. Такой характер возрастания напряжения тиристорной системы, несмотря на малую длительность индуктивной составляющей, позволяет повысить надежность воспламенения топливомасляных смесей двухтактных и роторно-поршневых двигателей, а также газовоздушных смесей газовых двигателей.

Двухтактные пусковые двигатели оборудуются системами зажигания от магнето, особенностью которых являются более низкие вторичное напряжение и энергия искрового разряда по сравнению с батарейной системой зажигания, особенно в интервале пусковых частот вращения коленчатого вала 200-300 мин-1. Для повышения коэффициента запаса по вторичному напряжению приходится повышать пусковую частоту вращения коленчатого вала, что ухудшает экономические показатели пусковой системы.

Неравномерность вращения коленчатого вала пусковых двигателей при электростартерном пуске (5 достигает 1,85-1,90) приводит к снижению вторичного напряжения на 0,3-4,5 кВ. Это необходимо учитывать при выборе параметров систем зажигания от магнето.

Улучшить пуск пусковых двигателей можно за счет применения электронных систем зажигания, минимальная частота устойчивого искрообразования которых должна составлять не более 100-150 мин

Принцип работы и устройство системы зажигания автомобиля

Автор Павел Александрович Белоусов На чтение 4 мин. Просмотров 187

Система зажигания устанавливается на бензиновые двигатели. Ее главная задача – воспламенить топливно-воздушную смесь в тот момент, когда поршень находится в верхнем положении, максимально сжимая ее. Бензин в цилиндре двигателя воспламеняется с искрой, которая возникает в специальной свече, в чем и состоит назначение системы зажигания в автомобиле.

Общие сведения о системе зажигания

При такте сжатия поршень двигается вверх, повышая давление воздушно-топливной смеси, поступающей в цилиндр через впускной клапан. Как только он доходит до мертвой точки, между электродами свечи проскакивает электрическая искра, которая и воспламенит горючую смесь. Чтобы бензиновые пары гарантированно воспламенились, длина искры должна быть не менее 1 мм, именно такой зазор должен быть между центральным и боковым электродом свечи.

Чтобы получить такую искру, напряжение или разница потенциалов между свечными электродами должна быть не менее 20 кВ. При этом аккумуляторная батарея выдает напряжение в 12 В, поэтому устройство системы зажигания должно позволять трансформировать высокие напряжения, чтобы получить нужную длину искры. Важно, что искра должна проскакивать именно в нужный момент, когда поршень находится в верхней точке.

Работа системы зажигания

Для получения тока высокого напряжения применяется специальная катушка, которая называется модуль зажигания. Она получает информацию от электронного блока управления или «мозгов», подавая ток высокого напряжения на свечу точно в нужный момент.

Команду на подачу искры в рабочий цилиндр подает датчик положения коленчатого вала, который располагается возле задающего диска, закрепленного на конце коленвала. На этом диске нет одного зубчика, что является меткой для датчика. При подходе этой метки к датчику, она подает сигнал ЭБУ, что поршень находится в верхней точке и можно подавать разряд на свечу зажигания.

Поэтому при выходе из строя датчика коленчатого вала автомобиль не заводится, поскольку непонятно, в каком положении находится поршень. В случае такой поломки придется вызывать эвакуатор и доставлять автомобиль на СТО, своим ходом он туда не доберется.

Устройство

Конструкция системы зажигания в различных автомобилях может различаться, но несмотря на это, в общем, система зажигания состоит из следующих узлов:

  • аккумулятора;
  • электронный блок управления;
  • катушки или модуля зажигания;
  • свечей;
  • распределительного устройства;
  • датчика положения коленчатого вала;
  • высоковольтных проводов.

Модуль зажигания имеет четыре выводных контакта для каждого цилиндра, к которым подсоединяются свечи через свечные наконечники. Соединительные провода имеют надежную толстую изоляцию, поэтому автомобилисты называют их бронепроводами. Чтобы правильно присоединить провода к свечам, на модуле зажигания напротив выводных штырей нанесены цифры, соответствующие номерам цилиндров.

На более современных авто модуль зажигания, а также высоковольтные провода заменяются отдельными катушками зажигания, которые устанавливают на каждую свечу. Управляющие провода с током низкого напряжения идут непосредственно на каждую из таких катушек. При этом за очередность работы свечей отвечает тот же электронный блок управления или мозги автомобиля.

Виды систем зажигания

Важный элемент — распределяющее устройство, по типу которого различается контактная или бесконтактная система зажигания, а на новых автомобилях устанавливается более технологичная электронная система зажигания. Каждая из них имеет свои преимущества, которые нужно знать владельцу автомобиля.

  • Контактная система зажигания распределяет ток высокого напряжения по соответствующим цилиндрам при помощи механического устройства – прерывателя-распределителя. В нем располагается ротор трамблера, который поочередно прикасаясь к контактам, замыкает их на катушку высокого напряжения. На таких принципах работает система зажигания карбюраторного двигателя старых автомобилей.

  • Повышение скорости вращения коленвала и поиск новых технологий, повышающих надежность, привело к тому, что появилась контактно-транзисторная система зажигания. В ней механический прерыватель-распределитель соединяет транзисторный коммутатор, по которому протекает ток низкого напряжения, что приводит к продлению срока службы контактов. Такая комбинированная система зажигания позволила отказаться от конденсатора, запараллеленного с контактами прерывателя. В остальном – это та же классическая система зажигания.
  • Бесконтактная система зажигания – более современная альтернатива устаревшим контактным конструкциям. В ней контактный распределитель системы зажигания заменяется аналогичным устройством, работающим на оптическом, индуктивном сенсоре или датчике Холла. Импульс от него идет на транзисторный коммутатор, который и управляет повышающей обмоткой катушки зажигания, выступая прерывателем импульсов. Такая конструкция повышает КПД всей системы, позволяет экономить топливо при увеличении мощности двигателя, улучшает холодный запуск.
  • Электронная система работает непосредственно через установленный в ЭБУ микропроцессор при помощи специализированного программного обеспечения. Такая система зажигания служит долго и устанавливается на самые современные автомобили. В первых версиях она объединялась с системой впрыска топлива, но теперь она является составной частью единой системы управления двигателем.

Проблемы с зажиганием

Основная проблема любой системы зажигания — отсутствие разряда в камере сгорания из-за поломки свечей. Это приводит к отключению одного или нескольких цилиндров. Чтобы этого не случилось, свечи требуется менять каждые 30-40 тыс. км пробега. На старых автомобилях отечественного производства это можно сделать самостоятельно. Более современные модели требуют специального ключа, поэтому данную операцию лучше делать на СТО.

Контактно-транзисторная система зажигания.

Контактно-транзисторная система зажигания

Наиболее слабым звеном контактной (батарейной) системы зажигания являются контакты прерывателя. Ток высокого напряжения, проходя через контакты, приводит к их интенсивному износу, подгоранию, эрозии, в результате чего нарушается регулировка зазора и, как следствие, угол опережения зажигания, продолжительность и мощность искры.
Все это сказывается на надежности, долговечности системы зажигания и трудоемкости ее обслуживания.

Развитие электронной техники привело к созданию мощных полупроводниковых приборов, способных выполнять функции механических ключей, разрывающих электрическую цепь посредством управляющего тока небольшой величины, т. е. электронных реле. Такие реле, выполненные на транзисторах, пришли на смену механическим контактам, а батарейную систему зажигания сменила контактно-транзисторная.
В контактно-транзисторной системе зажигания механические контакты служат лишь для разрыва цепи, в которой протекает небольшой по величине ток, управляющий полупроводниковыми переходами транзистора, а транзистор, выполняя функцию реле, подает ток в первичную обмотку катушки зажигания. Благодаря этому удалось существенно повысить срок службы контактов и стабильность работы системы.

Работа контактно-транзисторной системы зажигания

Контактно-транзисторная система зажигания состоит, в основном, из тех же элементов, что и классическая батарейная, и отличается от неё наличием транзистора, резисторов и отсутствием конденсатора, ранее шунтировавшего контакты прерывателя.

Работает эта система зажигания следующим образом (рис. 1).
Когда контакты прерывателя Пр разомкнуты, транзистор V закрыт, и ток в первичной обмотке катушки зажигания отсутствует.
При замыкании контактов транзистор V открывается и через первичную обмотку катушки зажигания начинает протекать ток, нарастающий от нуля до некоторого значения, определяемого параметрами первичной цепи и временем, в течение которого контакты замкнуты. В сердечнике катушки накапливается электромагнитная энергия.

При размыкании контактов прерывателя транзистор V закрывается, и ток в первичной обмотке w1 катушки зажигания резко уменьшается. В этом случае во вторичной обмотке возникает высокое напряжение w2, которое поступает на контакт распределителя и переносится к соответствующей свече зажигания. Резистор R2 служит для ограничения тока базы транзистора, а резистор R1 обеспечивает запирание транзистора, когда контакты прерывателя разомкнуты.

Особенностью такой системы зажигания является то, что в ней контакты прерывателя коммутируют только незначительный ток базы транзистора, в тоже время ток через первичные обмотки катушки зажигания коммутирует транзистор.
При этом вторичное напряжение в катушке зажигания может быть повышено, поскольку увеличение тока разрыва уже не ограничено электроэрозионной стойкостью контактов прерывателя, а зависит только от параметров транзистора.

Однако следует иметь в виду, что преимущества транзисторной системы зажигания могут быть реализованы лишь при применении специальной катушки зажигания, которая должна иметь первичную обмотку с низким омическим сопротивлением, малой индуктивностью и большим коэффициентом трансформации. В этом случае необходимые энергия искрообразования и вторичное напряжение достигаются соответствующим увеличением тока разрыва и коэффициентом трансформации.

К недостаткам транзисторных систем зажигания следует отнести большую потребляемую мощность. Это связано с необходимостью увеличения тока разрыва. Кроме того, мощные транзисторы, используемые в таких системах, требуют эффективного охлаждения во время работы, а электронные блоки систем зажигания обязательно должны иметь средства защиты от импульсных помех напряжением более 100 В.

Еще один недостаток транзисторной системы зажигания заключается в ее относительной сложности, обусловленной применением полупроводниковых приборов. Классическая контактная система зажигания состоит всего из нескольких элементов, которые даже специалист невысокой квалификации может легко проверить без специальных измерительных приборов и оборудования.
Состояние контактов прерывателя можно проверить просто визуально. Замена контактов не вызывает трудности, а зная характерные признаки неисправности катушки зажигания или распределителя можно устранить и проблемы, связанные с их отказом.
Для ремонта же или проверки электронного блока требуется специальное оборудование и персонал соответствующей квалификации.

Тем не менее, очевидные достоинства и простота их реализации предопределили широкое использование индуктивных систем зажигания на автомобильных двигателях.
Последние достижения в области создания транзисторных систем зажигания, т.е. использования высоковольтных транзисторов Дарлингтона, применение принципа нормирования времени накопления энергии, позволили практически устранить такие недостатки индуктивных систем, как большая зависимость вторичного напряжения от шунтирующего сопротивления на изоляторе свечи и от частоты вращения коленчатого вала.

Составной транзистор Дарлингтона был изобретен в 1953 году инженером Сидни Дарлингтоном (Sidney Darlington). Транзистор Дарлингтона является каскадным соединением двух (реже трех или более) биполярных транзисторов, включённых таким образом, что нагрузкой в эмиттерной цепи предыдущего каскада является переход база-эмиттер транзистора последующего каскада (то есть эмиттер предыдущего транзистора соединяется с базой последующего), при этом транзисторы соединяются коллекторами. Такое соединение позволило улучшить электрические характеристики соединяемых по схеме Дарлингтона транзисторов.

Благодаря перечисленным новшествам, тиристорные системы зажигания с емкостным накопителями потеряли часть преимуществ перед индуктивными системами зажигания, и практически не используются на автомобильных двигателях.

Бесконтактная система зажигания

Главная страница
Дистанционное образование
Специальности
Учебные дисциплины
Олимпиады и тесты

Свечи зажигания: назначение, устройство и маркировка

Назначение и устройство свечей зажигания

Задачей свечи зажигания в бензиновом двигателе автомобиля является воспламенение топливно-воздушной смеси в камере сгорания. Детали свечи, находящиеся в камере сгорания, подвергаются высоким термическим, механическим, электрическим нагрузкам, а также химическому воздействию продуктов неполного сгорания топлива. Температура в ней изменяется от 70 до 2500°С, давление газов достигает 50-60 бар, а напряжение на электродах доходит до 20 кВ и выше. Такие жесткие условия работы определяют особенности конструкции свечей и применяемых материалов, так как от бесперебойности искрообразования зависят мощность, топливная экономичность, пусковые свойства двигателей, а также токсичность отработавших газов.

Основными элементами любой свечи зажигания являются металлический корпус, керамический изолятор, электроды и контактный стержень. Корпус имеет резьбу, которая ввинчивается в головку блока цилиндров, шестигранник “под ключ” и специальное покрытие для защиты от коррозии. Опорная поверхность может быть плоской или конической. В первом случае для надежной герметизации свечного отверстия используется уплотнительное кольцо. Материалом изолятора служит высокопрочная керамика. Для предотвращения утечки электричества на его поверхности (в верхней части изолятора) делают кольцевые канавки (барьеры тока) и наносят специальную глазурь, а часть изолятора со стороны камеры сгорания выполняют в форме конуса (называемого тепловым). Внутри керамической части свечи закреплены центральный электрод и контактный стержень, между которыми может быть расположен резистор, подавляющий радиопомехи. Герметизация соединения этих деталей осуществляется токопроводящей стекломассой (стеклогерметиком). Боковой электрод “массы” приварен к корпусу.

Электроды изготавливают из жаростойкого металла или сплава. Для улучшения отвода тепла от теплового конуса центральный электрод может изготавливаться из двух металлов (биметаллический электрод) – центральную часть из меди заключают в жаростойкую оболочку. Биметаллический электрод обладает повышенным ресурсом благодаря тому, что хорошая теплопроводность меди препятствует чрезмерному его нагреву. Это позволяет, помимо улучшения термоэластичности, повысить надежность и долговечность свечи. С целью увеличения срока эксплуатации выпускаются свечи зажигания с несколькими боковыми электродами и тонкоэлектродные с центральным электродом, покрытым слоем платины или иридия. Срок службы свечей зажигания (в зависимости от конструкции) составляет от 30 до 100 тыс. км.

Маркировка свечей

В маркировке свечи зажигания указываются ее геометрические и посадочные размеры, особенности конструкции и калильное число. Разные производители имеют свою систему обозначений. Ниже приведены маркировки, применямые российскими и ведущими зарубежными изготовителями, а также таблица взаимозаменяемости свечей разных марок (для просмотра нажмите на нужную картинку – файл откроется в новом окне).

Варианты замены свечей

Калильное число является показателем тепловых свойств свечи (ее способности нагреваться при различных тепловых нагрузках двигателя). Оно пропорционально среднему давлению, при котором в процессе испытаний свечи на моторной тарировочной установке в ее цилиндре начинает появляться калильное зажигание (неуправляемый процесс воспламенения рабочей смеси от раскаленных элементов свечи). Свечи с небольшим калильным числом называют горячими. Их тепловой конус нагревается до температуры 900°С (температура начала калильного зажигания) при относительно небольшой тепловой нагрузке. Такие свечи применяются на малофорсированных двигателях с небольшими степенями сжатия. У холодных свечей калильное зажигание возникает при больших тепловых нагрузках, и они используются на высокофорсированных двигателях.

Рекомендуется к прочтению  Как устроена катушка зажигания автомобиля

Пока тепловой конус не нагреется до 400°С, на нем образуется нагар, приводящий к утечкам тока и нарушению искрообразования. По достижении этой температуры он (нагар) начинает сгорать, происходит очищение свечи (самоочищение). Чем длиннее тепловой конус, тем больше его площадь, поэтому он нагревается до температуры самоочищения при меньшей тепловой нагрузке. К тому же выступание этой части изолятора из корпуса усиливает ее обдув газами, что дополнительно ускоряет прогрев и улучшает очищение от нагара. Увеличение длины теплового конуса приводит к уменьшению калильного числа (свеча становится “горячее”).

Диагностика работы двигателя по состоянию свечей зажигания

Свеча зажигания может обеспечить бесперебойную работу только при соблюдении нижеперечисленных условий:

  • используются свечи, рекомендованные изготовителем двигателя;
  • используется марка бензина, указанная в руководстве по эксплуатации автомобиля;
  • исправны системы зажигания и питания;
  • не превышено усилие при вворачивании свечи в головку блока двигателя.

Наиболее вероятной причиной преждевременного отказа свечей является загрязнение их продуктами неполного сгорания или увеличение искрового зазора из-за износа электродов. При этом решающее влияние на работоспособность свечей оказывает техническое состояние двигателя. Даже по внешнему виду свечи можно многое сказать как о работе двигателя в целом, так и об отдельных его узлах. Осмотр свечи нужно проводить после продолжительной работы двигателя, идеальным вариантом будет осмотр свечи после длительной поездки по загородному шоссе. Ошибкой некоторых автолюбителей, например является то, что после холодного старта двигателя при минусовой температуре и неустойчивой его работе первым делом выкручивают свечи и увидев черный нагар, делают поспешные выводы. А ведь этот нагар мог образоваться во время работы двигателя в режиме холодного старта, когда смесь принудительно обогащается, а неустойчивая работа могла быть следствием скажем плохого состояния высоковольтных проводов. Поэтому если вас что-то не устраивает в работе двигателя, и вы решили сделать диагностику его работы с помощью свечей, нужно проехать на изначально чистых свечах минимум километров 250-300, и только после этого делать какие-то выводы.

Диагностика двигателя по состоянию свечей

На фото №1 изображена свеча, вывернутая из двигателя, работу которого можно считать отличной. Юбка центрального электрода имеет светло-коричневый цвет, нагар и отложения минимальны. Полное отсутствие следов масла. Владельцу данного мотора можно только позавидовать, и есть чему: это экономичный расход топлива и отсутствие необходимости доливать масло от замены до замены.

Фото №2 – типичный пример свечи от двигателя с повышенным расходом топлива. Центральный электрод покрыт бархатисто-черным нагаром. Причин тому несколько: богатая воздушно-топливная смесь (неправильная регулировка карбюратора, угла опережения зажигания или неисправностьсистемы впрыска), засорение воздушного фильтра.

Фото №3 – наоборот, пример чрезмерно бедной воздушно-топливной смеси. Цвет электрода от светло-серого до белого. Здесь есть повод для беспокойства. Езда на слишком обедненной смеси и при повышенных нагрузках может стать причиной значительного перегрева, как самой свечи, так и камеры сгорания, а перегрев камеры сгорания прямой путь к прогару выпускных клапанов.

На фото №4 юбка центрального электрода свечи имеет характерный красноватый оттенок. Этот цвет можно сравнить с цветом красного кирпича. Покраснение вызвано работой двигателя на низкокачественном топливе, содержащем избыточное количество присадок, которые имеют в своем составе металл. Длительное использование такого топлива приведет к тому, что отложения металла образуют на поверхности изоляции токопроводящий налет, через который току будет легче пройти, чем между электродами свечи, и свеча перестанет работать.

На фото № 5 свеча имеет ярко выраженные следы масла, особенно в резьбовой части. Двигатель с такими свечами после длительной стоянки имеет обыкновение после запуска “троить” некоторое время, а по мере прогрева работа стабилизируется. Причина этого – неудовлетворительное состояние маслоотражательных колпачков. Налицо повышенный расход масла. В первые минуты работы двигателя, в момент прогрева, характерный бело-синий выхлоп.

Фото № 6 – свеча вывернута из неработающего цилиндра. Центральный электрод, его юбка покрыты плотным слоем масла, смешанного с каплями несгоревшего топлива и мелкими частицами от разрушений, произошедшими в этом цилиндре. Причина этого – разрушение одного из клапанов или поломка перегородок между поршневыми кольцами с попаданием металлических частиц между клапаном и его седлом. В данном случае двигатель “троит” уже не переставая, заметна значительная потеря мощности, расход топлива возрастает в полтора, два раза. Выход один – ремонт.

Фото № 7 – полное разрушение центрального электрода с его керамической юбкой. Причиной данного разрушения мог стать один из перечисленных ниже факторов: длительная работа двигателя с детонацией, применение топлива с низким октановым числом, очень раннее зажигание, и просто бракованая свеча. Симптомы работы двигателя такие же, как в предыдущем случае. Единственное, на что можно надеяться, так это на то, что частицы центрального электрода сумели проскочить в выхлопную систему, не застряв под выпускным клапаном, иначе тоже не избежать ремонта головки блока цилиндров.

Фото № 8 последнее в этом обзоре. Электрод свечи оброс зольными отложениями, цвет не играет решающей роли, он лишь свидетельствует о работе топливной системы. Причина этого нароста – сгорание масла вследствие выработки или залегания маслосъемных поршневых колец. У двигателя повышенный расход масла, при перегазовках из выхлопной трубы сильное синее дымление, запах выхлопа похож на мотоциклетный.

Если вы хотите, чтобы с работой вашего двигателя было меньше проблем, вспоминайте о свечах не только тогда, когда мотор отказывается работать. Производитель гарантирует безотказную работу свечи на исправном двигателе 30 тыс. километров пробега. Однако не лишним будет в среднем каждые 10 тыс. километров пробега проверять состояние свечей. Прежде всего это проверка и, при необходимости, регулировка зазора до требуемой величины, удаление нагара. Нагар удалять лучше металлической щеткой, от пескоструйной обработки разрушается керамика центрального электрода, и вы рискуете получить копию с фото № 7.

виды, устройство и принцип работы

Искровое зажигание подготовленной горючей смеси в цилиндрах является основой работы бензинового двигателя. Другие способы воспламенения тут не годятся из-за низкой антидетонационной способности лёгких нефтяных фракций. Надо инициировать горение строго в определённое время и очень надёжно. Для этого разработана и непрерывно совершенствуется система зажигания.

Принцип работы

Двух- и четырёхтактные двигатели требуют воспламенения в конце такта сжатия заранее загруженной смеси паров бензина с воздухом. В определённой концентрации, за соблюдением которой строго следит система питания, смесь воспламеняется достаточно легко, кроме экстремальных случаев предельного режима или сверхбедного состава особо экономичных моторов.

В любом случае, искра должна быть достаточно мощной. Для этого к искровому промежутку подводится очень высокое напряжение, составляющее десятки киловольт. При атмосферном давлении было бы достаточно и меньшего напряжения, но в конце такта сжатия при солидной компрессии двигателя с высоким КПД оно будет превышено на порядок и более.

Это интересно: Как прогреть салон автомобиля в зимний период

Искровой разряд создаёт некоторое количество плазмы, то есть ионизированного газа со сверхвысокой температурой. Подобные условия и инициирует горение, после чего фронт пламени с большой скоростью распространяется по всему объёму камеры сгорания.

Высокое напряжение должно быть создано в точно заданный момент и иметь характеристики импульса, иначе разряд будет поддерживаться постоянно, что неприемлемо. Для этого создаются высоковольтные импульсные источники энергии поджога, которые могут иметь самую различную конфигурацию и принципы построения.

Разновидности систем зажигания

Разные способы построения системы не существуют параллельно, они сменяют одна другую в процессе эволюции. Как должна выглядеть идеальная система инженеры знали всегда, но не сразу в мире появилась необходимая элементная база, материалы и технологии.

Контактные

Контактная система зажигания, иначе называемая батарейной, выглядит наиболее просто.

В её состав входят:

  • контактный прерыватель, представляющий собой пару металлических площадок, соединяющихся между собой в момент прохождения управляющего кулачка;
  • катушка зажигания, это высоковольтный трансформатор, имеющий две обмотки, одну на малой количество витков толстого провода, а вторую многовитковую, соединённую с выходным высоковольтным наконечником;
  • высоковольтные провода с прочной изоляцией, соединяющие выход катушки с распределителем и его выходные контакты со свечами;
  • распределитель зажигания, содержащий ротор, вращающийся в такт с двигателем и указывающий на контакт нужного цилиндра, когда в нём поршень подходит к верхней мёртвой точке такта сжатия;
  • конденсатор, накапливающий энергию паразитных выбросов на обмотках катушки;
  • автоматические корректоры момента зажигания, обычно центробежный и вакуумный.

Система далека от совершенства, значительную мощность разряда обеспечить в ней сложно, а контакты склонны к обгоранию и износу. В настоящее время устарела и не используется.

Бесконтактные

Практически устроена так же, но в ней механические контакты заменены на датчик, управляющий работой мощного импульсного усилителя, нагруженного на первичную обмотку катушки.

Проблем с таким построением значительно меньше, а мощность увеличена. Рабочий ток катушки протекает не через обгорающие контакты, а через силовой транзистор, не подверженный износу или проблемам с регулируемым зазором.

Укрупнённо все бесконтактные системы можно разделить на транзисторные и тиристорные, отличающиеся режимами работы силового ключа.

Если транзистор полностью функционально имитирует контакты с улучшением характеристик, то тиристор открывается для разряда специально установленного высоковольтного конденсатора, который разряжается на катушку, многократно увеличивая напряжение. В

настоящее время тиристоры в зажигании забыты, а транзисторы используются лишь как силовые драйверы контроллеров управления двигателем.

Микропроцессорная

Следующим этапом развития бесконтактных систем стало внедрение быстродействующих микропроцессорных блоков в качестве посредников между датчиками и катушками.

С их помощью стало возможно создание адаптивных систем, учитывающих текущий режим двигателя без применения громоздких и ненадёжных механических регуляторов.

Читайте также: Как самому отремонтировать бескамерную шину

Электронный блок, построенный по структуре микрокомпьютера, собирает информацию от многочисленных датчиков:

  • обороты двигателя;
  • мгновенное угловое положение коленвала;
  • степень открытия дроссельной заслонки;
  • температура охлаждающей жидкости;
  • расход воздуха или абсолютное давление во впускном коллекторе;
  • температура всасываемого воздуха;
  • содержание кислорода в выхлопных газах;
  • появление детонационных процессов.

Более сложные системы учитывают и многое другое, а конечным выходом системы будет точно вычисленный момент подачи искры в каждый цилиндр. Наличие нескольких катушек зажигания избавляет от механического распределителя.

Устройство

Технически система содержит ряд узлов, расположенных в моторном отсеке, на двигателе или в салоне автомобиля.

Источник питания

Питается система зажигания от бортовой сети автомобиля, обычно без предохранителя, чтобы не снижать надёжность. Включение питания происходит от замка с ключом, который управляет мощным реле, поскольку ток потребляется значительный.

Выключатель

В последнее время выключатель зажигания лишь инициирует рабочий режим электронного блока управления двигателем (ЭБУ), который сам подаёт питание на реле отдельных устройств, платы управления, силовые ключи, бензонасос и вентилятор охлаждения. Если зажигание включено, а двигатель не запущен, то потребление тока автоматически сводится к минимуму.

Накопитель энергии

В качестве накопителя сейчас почти повсеместно используется магнитное поле сердечников катушек зажигания. В нужный момент силовой ключ открывается, по первичной цепи трансформатора начинает протекать нарастающий ток, что вызывает увеличение магнитного потока.

После закрывания транзистора вся накопленная энергия через вторичную обмотку расходуется на искровой разряд в свече.

Свечи

Свеча выступает в роли важнейшего элемента, поскольку трудится в очень сложных условиях. Искру надо обеспечит при высоком давлении в точно определённый момент, при этом выступающие в цилиндр части не должны перегреваться или охлаждаться до такой степени, что их забросает смесью, маслом или продуктами горения. Поэтому свечи подбираются по калильному числу под конкретный двигатель.

Система распределения зажигания

Распределение икры по цилиндрам выполняется различными способами, механическими и электронными. Иногда искра с целью упрощения подаётся одновременно в два цилиндра сразу, но поскольку в одном из них в этот момент происходит такт выпуска, то это ни на что не повлияет.

Распределитель (трамблёр)

Самый простой распределитель содержит бегунок с контактом, вращающийся через привод от коленвала. Синхронизация обеспечивает его положение точно напротив нужного выходного высоковольтного наконечника, куда и уходит разряд. Гальванического контакта тут нет, небольшой промежуток легко пробивается мощным выходом катушки.

Коммутатор

Так принято называть транзисторный блок, принимающий сигнал датчика, установленного вместо контактов прерывателя. На самом деле блок ничего не коммутирует, а просто усиливает слабый сигнал до величины, способной запасти нужную энергию в катушке. Состоит из управляющей электронной схемы и силового транзисторного ключа.

Блок управления

В сложных системах все элементы, кроме катушек и датчиков, объединены в управляющем блоке. Он содержит приёмные усилители сигналов датчиков, микропроцессорное устройство обработки информации, обычно совмещающее управление впрыском и зажиганием, а также драйверы – мощные выходные транзисторные ключи.

Высоковольтные провода

В последние десятилетия от высоковольтных проводов, ранее соединявших выходы катушек с наконечниками свечей зажигания, отказываются.

Ненадёжная изоляция и трудности с обеспечением перезаряда паразитных ёмкостей, поэтому на современном автомобиле этих проводов нет, а на каждую свечу надета персональная одноконтактная катушка.

Основные неисправности

Блок управления постоянно отслеживает равномерность вращения вала двигателя. В случае неполадок с зажиганием он выдаёт сигнал о наличии пропусков зажигания в отдельных цилиндрах. При полном отказе двигатель вообще не запускается или работает не на всех цилиндрах.

Причины могут быть разными:

  • отказ свечей из-за брака или несвоевременной замены, о чём не все водители знают;
  • пробой изоляции катушек зажигания, как следствие несвоевременной замены свечей и нештатного увеличения их искрового зазора;
  • выгорание силовых транзисторных ключей в блоке управления по разным причинам, обычно заводской брак;
  • отказ основных датчиков, в современных системах это датчик положения коленвала, в устаревших – датчик Холла в трамблёре;
  • в батарейных системах обгорание контактов и пробой конденсатора;
  • в системах с распределителем зажигания часто пробивает бегунок, крышку с контактами или выгорает помехозащитный резистор;
  • полный отказ наступает при обгорании контактной группы в замке зажигания, вся система остаётся без питания.

Обслуживание системы сводится к плановой замене свечей. Обычные медноникелевые следует менять каждые 10-15 тысяч километров пробега, а с содержанием благородных металлов – примерно через 60 тысяч. Иначе придётся вместе с ними заменить и катушки зажигания, что значительно дороже.

Что такое выключатель зажигания? (с иллюстрациями)

Замок зажигания автомобиля служит нескольким целям. Во-первых, он позволяет вам управлять питанием многих аксессуаров автомобиля, предотвращая разрядку аккумулятора в аксессуарах, когда автомобиль находится на стоянке в течение длительного периода времени. Выключатель зажигания также служит гораздо большей цели — подключению стартера к батарее, позволяя батарее посылать мощный импульс электричества на стартер при запуске автомобиля.

Выключатель зажигания автомобиля и ключ.

Термин выключатель зажигания часто используется взаимозаменяемо для обозначения двух очень разных частей: цилиндра замка, в который вставляется ключ, и электронного переключателя, который находится сразу за цилиндром замка.В некоторых автомобилях эти две части объединены в одно целое, но в других автомобилях они остаются отдельными. Желательно проверить руководство по ремонту вашего автомобиля, прежде чем пытаться приобрести выключатель зажигания, чтобы убедиться, что вы покупаете правильную деталь.

Аккумулятор автомобиля подключается к стартеру через замок зажигания.

Чтобы автомобиль завелся, двигатель должен вращаться. Поэтому в те дни, когда еще не было зажигания, двигатели автомобилей нужно было провернуть рукояткой на передней части автомобиля, чтобы запустить их. Стартер выполняет ту же операцию, вращая маховик двигателя, большой плоский диск с зубьями на внешней стороне.У стартера есть шестерня, которая входит в зацепление с этими зубьями при включении двигателя, быстро и на короткое время поворачивая маховик и, следовательно, двигатель.

Выключатель зажигания также может быть активирован с помощью системы кнопок.

Выключатель зажигания обычно имеет четыре положения: выключено , аксессуары , включено и начало .Некоторые автомобили имеют два выключенных положения: выключено и замок ; один выключает машину, а другой позволяет вынуть ключ из замка зажигания. Когда ключ повернут в положение аксессуары , некоторые аксессуары, такие как радио, получают питание; однако аксессуары, которые потребляют слишком много энергии от аккумулятора, например, моторы стеклоподъемника, остаются выключенными, чтобы предотвратить разряд аккумулятора автомобиля. Положение аксессуаров потребляет наименьшее количество энергии аккумулятора, когда двигатель не работает, поэтому кинотеатры рекомендуют оставлять автомобиль в режиме аксессуаров во время фильма.

Положение в положении включает все системы автомобиля, включая такие системы, как топливный насос, потому что это положение, в котором переключатель зажигания остается, пока работает двигатель автомобиля. Положение start подпружинено, поэтому выключатель зажигания не остается в этом положении при отпускании ключа. Когда ключ вставлен в цилиндр замка замка зажигания и повернут в положение start , стартер включается; когда ключ отпускается, он возвращается в положение на , отключая питание стартера. Это связано с тем, что двигатель работает на скоростях, которые стартер не может согласовать, а это означает, что шестерня стартера должна быть убрана, когда двигатель работает самостоятельно.

В автомобиле может выйти из строя выключатель зажигания или личинка замка, но оба случая имеют разные симптомы.Когда переключатель зажигания выходит из строя, обычно возникают проблемы с электропроводкой или пластиковым корпусом. В этом случае автомобиль может не включаться и / или не заводиться. Кроме того, подпружиненное положение start может выйти из строя, и в этом случае стартер не включится, если ключ не будет вручную повернут обратно в положение на .

Однако, когда личинка замка выходит из строя, работа самого ключа становится проблематичной.Если тумблеры сорваны, цилиндр замка может повернуться любым ключом, или вы можете вынуть ключ, когда автомобиль включен. Если тумблеры начинают перемещаться, цилиндр замка может не вращаться. Иногда ключ можно поворачивать, пока личинка замка не повернется, но важно помнить, что это временное решение.

Замена выключателя зажигания может быть сложной задачей, особенно в новых автомобилях, из-за противоугонных устройств, используемых в автомобилях.Как только выключатель зажигания отделен от задней части цилиндра замка, автомобиль можно заводить с помощью отвертки, поэтому крайне важно, чтобы к этому выключателю было трудно добраться. Перед выполнением такого ремонта важно проконсультироваться с руководством по ремонту, так как для защиты от кражи могут потребоваться специальные инструменты; попытка снять выключатель зажигания без соответствующих инструментов может вывести автомобиль из строя.

Стартер вращает маховик двигателя.

Как работает система зажигания автомобиля

Сложный процесс в системе зажигания автомобиля требует точного времени со стороны различных задействованных систем. Запуск автомобиля включает в себя гораздо больше, чем просто поворот ключа в замке зажигания; для запуска двигателя требуется, чтобы каждая система работала в унисон. После поворота ключа начинается процесс зажигания топлива и включения двигателя. Если где-то на пути возникнет проблема, двигатель не перевернется, и владелец транспортного средства должен его отремонтировать.

Вопрос времени

Каждая система в двигателе настроена на работу в определенное время в процессе сгорания. Когда этот процесс не работает должным образом, в двигателе возникают пропуски зажигания, снижается мощность и снижается топливная эффективность. После поворота ключа соленоид стартера входит в зацепление, позволяя скачку напряжения от аккумулятора достигать свечей зажигания через провода свечи зажигания. Это позволяет свече зажигания загораться, воспламеняя топливно-воздушную смесь в камере, что перемещает поршень вниз.Участие системы зажигания в этом процессе происходит задолго до образования искры и включает в себя выбор систем, предназначенных для облегчения процесса образования искры.

Свечи зажигания и провода

Электрический заряд аккумулятора через соленоид стартера воспламеняет топливно-воздушную смесь в камере сгорания. Каждая камера содержит одну свечу зажигания, которая получает электричество для искры через провода свечи зажигания. Свечи зажигания и провода необходимо поддерживать в хорошем состоянии, иначе автомобиль может пострадать от пропусков зажигания, снижения мощности и производительности, а также увеличения расхода топлива.Вы также должны убедиться, что механик правильно закрыл свечи зажигания перед их установкой в ​​автомобиль. Искра возникает при прохождении электрического тока через зазор. Свечи зажигания с неправильным зазором вызывают плохую работу двигателей.

К другим проблемным областям свечей зажигания относится отложение отложений в области электродов. Марка и модель автомобиля помогают определить, использует ли он холодные или горячие свечи. Горячие свечи горят сильнее и, таким образом, сжигают больше этих отложений. Холодные свечи играют важную роль в высокопроизводительных двигателях.

Хороший способ определить провод свечи зажигания, который необходимо заменить, — запустить автомобиль в темноте. Пока двигатель работает, осмотрите провода, идущие от свечи зажигания к крышке распределителя. Приглушенное освещение позволит увидеть любые неуместные искры в системе; крошечные электрические дуги обычно выскакивают из трещин и обрывают изношенные провода свечей зажигания.

Повышение напряжения с помощью катушки зажигания

Электрическое напряжение от аккумулятора сначала проходит через катушку зажигания на пути к свечам зажигания.Усиление этого низковольтного заряда является основной задачей катушки зажигания. Ток течет по первичной катушке, одному из двух наборов намотанных проводов внутри катушки зажигания. Кроме того, вокруг первичной обмотки находится вторичная обмотка, которая содержит на сотни витков больше, чем первичная обмотка. Точки прерывателя нарушают прохождение тока через первичную катушку, вызывая коллапс магнитного поля в катушке и создавая магнитное поле во вторичной катушке. В результате этого процесса создается электрический ток высокого напряжения, который подается в распределитель и к свечам зажигания.

Функция ротора и крышки распределителя

В распределителе используется система колпачка и ротора для распределения заряда высокого напряжения по нужному цилиндру. Ротор вращается, распределяя заряд по каждому цилиндру, когда он проходит через контакт каждого из них. Электрические дуги в небольшом зазоре между ротором и контактом, проходя друг через друга.

К сожалению, высокая температура, возникающая при прохождении заряда, может привести к износу распределителя, особенно ротора.При выполнении настройки на более старом автомобиле механик обычно заменяет ротор и крышку распределителя в рамках процесса.

Двигатели без распределителя

В более новых автомобилях отсутствует центральный распределитель зажигания, вместо этого на каждой свече зажигания используется катушка. Подключенный непосредственно к компьютеру двигателя или блоку управления двигателем (ECU), это дает системе управления автомобилем более точный контроль над синхронизацией свечи зажигания. Эта система устраняет необходимость в распределителе и проводах свечи зажигания, так как система зажигания подает заряд на свечу.Такая установка обеспечивает лучшую топливную экономичность, снижение выбросов и большую общую мощность.

Дизельные двигатели и свечи накаливания

В отличие от бензинового двигателя, в дизельных двигателях вместо свечи зажигания используется свеча накаливания для предварительного нагрева камеры сгорания перед зажиганием. Склонность блока цилиндров и головки к поглощению тепла, возникающего при сжатии топливно-воздушной смеси, иногда препятствует воспламенению, особенно в холодную погоду. Наконечник свечи накаливания обеспечивает тепло, когда топливо поступает в камеру сгорания, распыляя непосредственно на элемент, позволяя ему воспламениться, даже когда на улице холодно.

Электронное зажигание (автомобиль)

16.3.

Электронное зажигание

Обычная индукционная система зажигания
не могла удовлетворить повышенным требованиям к системам зажигания с 1960 года. Введение новых критериев выбросов выхлопных газов в 1965 году и потребность в улучшенной экономии топлива в 1975 году вынудили использовать электронику в системе зажигания для удовлетворения законодательные требования к транспортному средству. Законодательные требования и требования водителей по улучшению характеристик двигателя, добавленные к маркетинговой стратегии производителя по предложению более совершенного автомобиля, являются стимулом для электронных инноваций в этой области.

Недостатки традиционной системы.

Основной принцип обычной индукционной системы зажигания не менялся в течение нескольких десятилетий, пока она не стала неспособной удовлетворить потребности в отношении выходной энергии и рабочих характеристик контактного выключателя. В отличие от мощности зажигания 10-15 кВ, использовавшейся ранее, современному высокоскоростному двигателю требуется мощность 15-30 кВ для зажигания более слабых смесей, необходимых для обеспечения большей экономичности и выбросов. Чтобы удовлетворить это требование, часто используется малоиндуктивная катушка.Из-за гораздо более высокого тока, протекающего в этой катушке, эрозионный износ прерывателя контактов недопустим. Одной этой причины достаточно, чтобы заменить механический выключатель электронной системой. Однако другие недостатки прерывателя:
(i) Зажигание отличается от указанного значения из-за изменения скорости из-за (а) износа пятки контакта, кулачка и шпинделя, (б) эрозии контактных поверхностей, и (c) отскок контакта и неспособность пятки следовать за кулачком на высокой скорости.(«) Неблагоприятное влияние на время выдержки в результате изменения угла выдержки. (Привет) Частое обслуживание.
Следующие описания охватывают основные принципы работы электронных систем зажигания, используемых в период от начала перехода от механического прерывателя к самому последнему.
16.3.1.

Системы срабатывания выключателя

Контакты с транзисторным управлением (TA.C.)

Эта система включает в себя обычные механические выключатели, которые приводят в действие транзистор для управления током в первичной цепи.Поскольку используется очень небольшой ток прерывателя, эрозия контактов
устраняется, так что сохраняется хороший выход катушки. Также он обеспечивает точную синхронизацию зажигания в течение гораздо более длительного периода. Когда с этой системой используются катушка с низкой индуктивностью и балластный резистор, также исключается чрезмерное искрение контактов, вызванное высоким первичным током.
Основной принцип индуктивной полупроводниковой системы зажигания, запускаемой выключателем, проиллюстрирован на рис. 16.25, где транзистор работает как контактный выключатель, действуя как

Рис.16.25. T.A.C. система зажигания.
выключатель питания для включения и отключения первичной цепи. Транзистор работает как реле, которое управляется током, подаваемым кулачковым управляющим переключателем и, таким образом, вызывается срабатыванием прерывателя.
Небольшой управляющий ток проходит через базу-эмиттер транзистора, когда прерыватель контактов находится в замкнутом состоянии. Это включает цепь коллектор-эмиттер транзистора и позволяет полному току протекать через первичную цепь для возбуждения катушки.На этом этапе протекание тока в цепи управления и в базе транзистора регулируется суммарным и относительным значением резисторов R1 и R2. Эти значения сопротивления выбраны для обеспечения управляющего тока около 0,3 А, что достаточно для самоочищения контактных поверхностей без перегрузки выключателя.
Когда требуется искра, кулачок размыкает контакт для прерывания цепи базы, что вызывает отключение транзистора. При внезапном размыкании первичной цепи во вторичной возникает высокое напряжение, которое вызывает искру на свече.Эта последовательность повторяется для получения необходимого номера

Auto Upkeep Basic Car Care, Maintenance and Repair (2nd Edition)

Презентация на тему: «Базовый уход, техническое обслуживание и ремонт автомобилей Auto Upkeep (2-е издание)» — стенограмма презентации:

1 Auto Upkeep Базовый уход, техническое обслуживание и ремонт автомобилей (2-е издание)
Глава 1 — Введение и порядок ухода за автомобилями Auto Upkeep Базовый уход, техническое обслуживание и ремонт автомобиля (2-е издание) Глава 13 Система зажигания Глава 13 © 2007 Rolling Hills Publishing

2 Глава 1 — Введение и как работают автомобили
Топливо для размышлений Что требуется для работы двигателя? Как усовершенствования системы зажигания позволили сократить интервалы технического обслуживания? Почему так важно правильно установить зазор свечи зажигания? Глава 13 © 2007 Издательство Rolling Hills

3 © 2007 Издательство Rolling Hills www.AutoUpkeep.com
Цели По завершении этой главы и действий вы сможете: Определить назначение системы зажигания. Определите поколения системы зажигания. Определите и обсудите важность компонентов системы зажигания, соотнося их с их поколением. Проверьте и выполните основные процедуры обслуживания системы зажигания. Глава 13 © 2007 Издательство Rolling Hills

4 Система зажигания Назначение
Повышение напряжения с 12 вольт до 100 000 вольт Зажигание топливовоздушной смеси Зажигание происходит во время такта «мощности» Глава 13 © 2007 Rolling Hills Publishing

5 Система зажигания Поколения
Обычная система зажигания с 1920-х по 1970-е годы Система распределительного зажигания (DI) Середина 1970-х — начало 1990-х годов Электронная система зажигания (EI) с 1990-х по текущие модели Глава 13 © 2007 Rolling Hills Publishing

7 Компоненты системы зажигания
Аккумуляторная батарея 12 В постоянного тока Крышка распределителя и ротор Модуль зажигания Глава 13 © 2007 Rolling Hills Publishing

8 Компоненты системы зажигания
Катушка зажигания и блоки катушек повышают напряжение Глава 13 © 2007 Rolling Hills Publishing

9 Компоненты системы зажигания
Провода свечей зажигания Передает высокое напряжение от крышки распределителя / блоков катушек зажигания к свечам зажигания.

Виды, устройство и принцип работы системы зажигания

Система зажигания двигателя – это комплекс устройств, приборов и датчиков, необходимых для его запуска. Ее главной задачей является создание высокого напряжения для формирование искры, воспламеняющей топливовоздушную смесь, в точно определенный момент времени. Это обеспечивает правильный режим работы мотора, а потому от исправности системы зажигания зависит расход топлива, мощность и безопасность движения автомобиля.

Устройство и принцип действия типовой системы зажигания

sist-zazhig

С технической стороны система зажигания входит в комплекс электрооборудования двигателя. Конструктивно она состоит из следующих элементов:

  • Аккумулятор или другой источник питания. Он подает в сеть низкое напряжение 12 вольт.
  • Переключатель. При повороте ключа переключатель замыкается и низкое напряжение поступает в накопитель энергии.
  • Накопитель энергии. Бывает двух видов: индуктивный (катушка зажигания трансформаторного типа, преобразующая низкое напряжение в высокое до 30 тысяч вольт) и емкостной (конденсатор).
  • Блок управления аккумулированием и распределением энергии. В зависимости от типа системы зажигания это может быть прерыватель, транзисторный коммутатор или ЭБУ (электронный блок управления).
  • Распределитель. Этот узел может быть механическим или электронным. Он осуществляет снабжение определенных свечей энергией в заданный момент времени.
  • Провода цепи высокого напряжения. По ним поступает высокое напряжение к электродам свечей.
  • Свечи зажигания.

Работа системы зажигания основана на следующем принципе: при подаче в сеть низковольтного напряжения, происходит накопление и преобразование энергии, что затем распределяется по свечам, на электродах которых формируется искра, провоцирующая воспламенение топливовоздушной смеси.

Виды систем зажигания

В современном автомобилестроении системы зажигания классифицируют в зависимости от способа управления процессом. При этом выделяют три основных типа схем:

  • контактная (контактно-транзисторная);
  • бесконтактная (транзисторная);
  • электронная (микропроцессорная).

Характерные особенности контактной системы

Исторически контактная система является одной из первых и сегодня ее можно встретить лишь на старых моделях автомобилей. В таких конструкциях формирование высокого напряжения происходит в трансформаторной катушке, а распределение его на свечи реализуется механическим способом – замыканием и размыканием контактов цепи прерывателем-распределителем.

Классическая схема системы зажигания двигателя

Помимо основных элементов, такие системы включают в себя центробежный регулятор опережения зажигания, необходимый для преобразования угла опережения зажигания относительно частоты вращения коленвала. Он представляет собой два груза, воздействующих на мобильную пластину, контактирующую с кулачковым механизмом прерывателя.

Угол опережения зажигания – определенное положение коленвала, при котором осуществляется подача высокого напряжения на свечи. В таком режиме зажигание происходит до момента достижения поршнем верхней мертвой точки, что позволяет обеспечить максимально эффективное сгорание топливовоздушной смеси.

Также в контактных схемах применяется вакуумный регулятор опережения зажигания, изменяющий угол опережения соответственно режиму работы (нагрузке) мотора. Он соединен с полостью, находящейся за дроссельной заслонкой, и при нажатии на педаль газа изменяет угол опережения в зависимости от величины разрежения.

При замыкании контактов низкое напряжение подается на первичную обмотку катушки, где аккумулируется энергия и в момент размыкания контакта происходит формирование высокого напряжения на вторичной обмотке. Затем энергия поступает к распределителю зажигания и далее на соответствующую свечу.

Если нагрузка на силовой агрегат повышается, увеличивается частота вращения вала прерывателя-распределителя, и грузы центробежного регулятора расходятся, изменяя положение пластины. Это способствует более раннему размыканию контактов, что увеличивает угол опережения. При снижении нагрузки на двигатель происходит обратный процесс.

В чем отличия контактно-транзисторной системы зажигания

Следующим поколением системы зажигания стала контактно-транзисторная, предполагающая установку в первичной цепи катушки транзисторного коммутатора. Он позволяет снизить силу тока в обмотке низкого напряжения, что повышает срок эксплуатации контактов.

kontakt-tranzist

За счет установки транзистора напряжение, поступающее на свечи, больше, чем в классической контактной системе на 30%. Зазор между электродами и, как следствие, длина искры при этом также больше, а значит возрастает и площадь контакта с топливовоздушной смесью, что способствует ее полному сгоранию. В контактно-транзисторной системе зажигания прерыватель воздействует не на катушку, а на коммутатор.

При повороте ключа через транзистор начинают проходить два типа токов:

  • управления;
  • основной ток первичной обмотки.

Когда контакты размыкаются, ток цепи управления исчезает, а транзистор запирается, препятствуя протеканию тока первичной обмотки. В этот момент магнитное поле формирует высокое напряжение на вторичной обмотке. Для ускорения запирания транзистора в контактной системе зажигания этого типа может устанавливаться импульсный трансформатор.

Принцип работы бесконтактной системы

Эволюционным продолжением транзисторно-контактной системы, является бесконтактное зажигание. В таких конструкциях вместо прерывателя устанавливается специальный датчик импульсов. Это дает возможность увеличить срок службы системы зажигания за счет отсутствия неисправностей, связанных с контактами прерывателя.

Датчик формирует электрические импульсы низкого напряжения. Он бывает трех типов:

  • Датчик Холла. Конструкция такого датчика включает в себя постоянный магнит, и пластину-полупроводник, оснащенную микросхемой.
  • Индуктивный. Принцип его работы основан на изменении величины индукции чувствительного элемента в зависимости от величины зазора между датчиком и движущимся пластинчатым ротором, воздействующим на магнитное поле.
  • Оптический. Он состоит из светодиода, фототранзистора и микросхемы согласования. При попадании света от диода на фототранзистор датчик подает массу (минус питания) на коммутатор. Перекрытие потока света провоцирует исчезновение тока в катушке и способствует дальнейшему формированию искры.

Конструктивно датчик импульсов интегрирован в распределитель и регулируется режимом вращения коленвала двигателя. Прерывание тока в первичной обмотке катушки зажигания бесконтактной системы осуществляется также транзисторным коммутатором, но реагирующим на сигналы датчика.

В момент вращения коленвала датчик посылает импульсы напряжения на коммутатор. Последний, соответственно, формирует импульсы тока в обмотке низкого напряжения катушки. Когда ток не поступает, на вторичной обмотке возникает высокое напряжение, которое передается распределителю и далее по высоковольтным проводам к нужной свече. Изменение угла опережения в бесконтактной системе зажигания также выполняется центробежным и вакуумным регуляторами.

Электронная и микропроцессорная системы

Самой современной системой считается электронная. Она не имеет механических контактов, а потому ее также можно назвать бесконтактной. Электронное зажигание является частью системы управления двигателем.

elektr-sist-zazhig

Выделяют два типа электронных бесконтактных систем зажигания:

  • С распределителем. В подобной схеме применяется механический распределитель зажигания, подающий высокое напряжение на заданную свечу.
  • Прямого зажигания. При такой схеме высокое напряжение поступает к электродам свечи напрямую с катушки.

Помимо базовых элементов электронная система зажигания включает:

  • Входные датчики. Они регистрируют данные о текущем режиме работы мотора и подают их в виде электронных сигналов блоку управления.
  • Электронный блок управления. Он выполняет обработку сигналов и передает соответствующие команды на воспламенитель.
  • Исполнительное устройство, или воспламенитель. Фактически является транзисторной платой, обеспечивающей в открытом режиме поступление напряжения на первичную обмотку, а в закрытом – отсечку и формирование высокого напряжения на вторичной обмотке катушки.

Такие системы могут оснащаться одной общей (в конструкциях с распределителем), индивидуальными (при подаче энергии прямо на свечу) или сдвоенными катушками зажигания.

Разновидностью электронной системы является микропроцессорная. В ней применяется целый комплекс датчиков, сигналы которых обрабатываются ЭБУ. Он рассчитывает оптимальный режим работы системы в заданный момент времени. Преимуществами такой конструкции является снижение расхода топлива и улучшение динамических характеристик автомобиля.

Источник http://tdiesel.ru/sistemy-zazhiganiya-avtomobilya-tipy-ustroistvo-i-princip-raboty.html

Источник http://auto-virage.ru/raznoe-2/naznachenie-sistemy-zazhiganiya-avtomobilya-naznachenie-sistem-zazhiganiya-sistema-zazhiganiya-2.html

Источник http://techautoport.ru/dvigatel/sistema-zazhiganiya/sistema-zazhiganiya-dvigatelya.html

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
